1 AV-viritinvahvistin TX-NR626 Sisältö Turvaohjeet ja esittely...2 Sisällysluettelo...6 Kytkeminen...12 Käyttöohje Käynnistys ja perustoiminnot...21 Toisto...29 Edistyneet toiminnot...48 Muiden laitteiden ohjaus...71 Lisäohjeita...77 Internet Radio -opas Kauko-ohjauskoodit Fi Fi-1

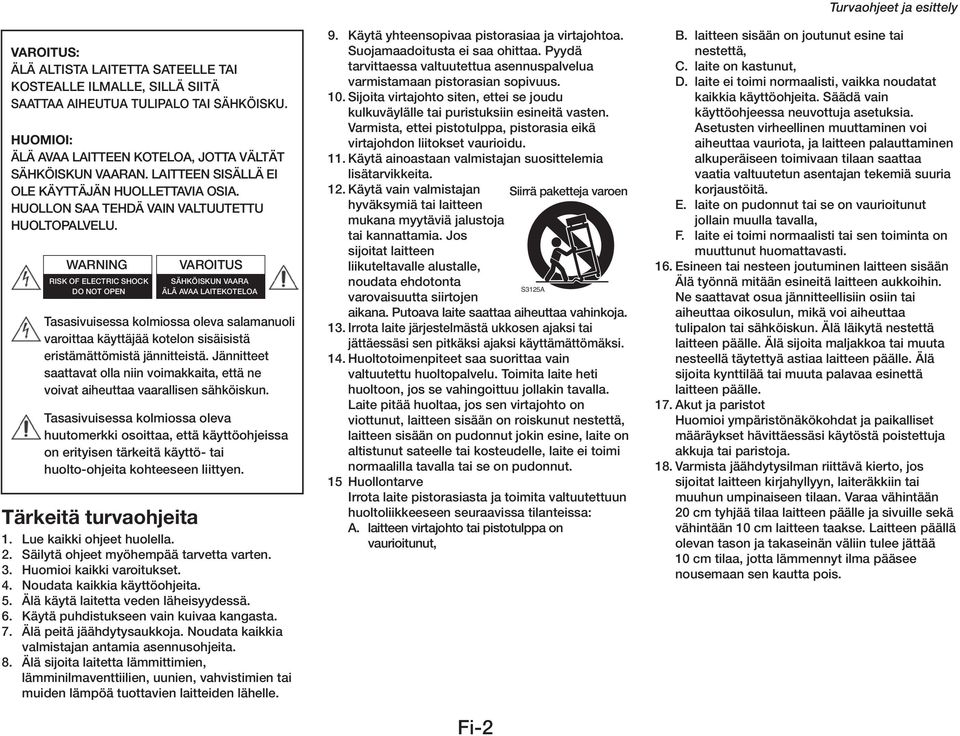

2 Varoitus: Älä altista laitetta sateelle tai kostealle ilmalle, sillä siitä saattaa aiheutua tulipalo tai sähköisku. Huomioi: Älä avaa laitteen koteloa, jotta vältät sähköiskun vaaran. Laitteen sisällä ei ole käyttäjän huollettavia osia. Huollon saa tehdä vain valtuutettu huoltopalvelu. WARNING RISK OF ELECTRIC SHOCK DO NOT OPEN VAROITUS SÄHKÖISKUN VAARA ÄLÄ AVAA LAITEKOTELOA Tasasivuisessa kolmiossa oleva salamanuoli varoittaa käyttäjää kotelon sisäisistä eristämättömistä jännitteistä. Jännitteet saattavat olla niin voimakkaita, että ne voivat aiheuttaa vaarallisen sähköiskun. Tasasivuisessa kolmiossa oleva huutomerkki osoittaa, että käyttöohjeissa on erityisen tärkeitä käyttö- tai huolto-ohjeita kohteeseen liittyen. Tärkeitä turvaohjeita 1. Lue kaikki ohjeet huolella. 2. Säilytä ohjeet myöhempää tarvetta varten. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia käyttöohjeita. 5. Älä käytä laitetta veden läheisyydessä. 6. Käytä puhdistukseen vain kuivaa kangasta. 7. Älä peitä jäähdytysaukkoja. Noudata kaikkia valmistajan antamia asennusohjeita. 8. Älä sijoita laitetta lämmittimien, lämminilmaventtiilien, uunien, vahvistimien tai muiden lämpöä tuottavien laitteiden lähelle. 9. Käytä yhteensopivaa pistorasiaa ja virtajohtoa. Suojamaadoitusta ei saa ohittaa. Pyydä tarvittaessa valtuutettua asennuspalvelua varmistamaan pistorasian sopivuus. 10. Sijoita virtajohto siten, ettei se joudu kulkuväylälle tai puristuksiin esineitä vasten. Varmista, ettei pistotulppa, pistorasia eikä virtajohdon liitokset vaurioidu. 11. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita. 12. Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä jalustoja tai kannattamia. Jos sijoitat laitteen liikuteltavalle alustalle, noudata ehdotonta varovaisuutta siirtojen aikana. Putoava laite saattaa aiheuttaa vahinkoja. 13. Irrota laite järjestelmästä ukkosen ajaksi tai jättäessäsi sen pitkäksi ajaksi käyttämättömäksi. 14. Huoltotoimenpiteet saa suorittaa vain valtuutettu huoltopalvelu. Toimita laite heti huoltoon, jos se vahingoittuu jollakin tavalla. Laite pitää huoltaa, jos sen virtajohto on viottunut, laitteen sisään on roiskunut nestettä, laitteen sisään on pudonnut jokin esine, laite on altistunut sateelle tai kosteudelle, laite ei toimi normaalilla tavalla tai se on pudonnut. 15 Huollontarve Irrota laite pistorasiasta ja toimita valtuutettuun huoltoliikkeeseen seuraavissa tilanteissa: A. laitteen virtajohto tai pistotulppa on vaurioitunut, Fi-2 Siirrä PORTABLE paketteja CART WARNING varoen S3125A Turvaohjeet ja esittely B. laitteen sisään on joutunut esine tai nestettä, C. laite on kastunut, D. laite ei toimi normaalisti, vaikka noudatat kaikkia käyttöohjeita. Säädä vain käyttöohjeessa neuvottuja asetuksia. Asetusten virheellinen muuttaminen voi aiheuttaa vauriota, ja laitteen palauttaminen alkuperäiseen toimivaan tilaan saattaa vaatia valtuutetun asentajan tekemiä suuria korjaustöitä. E. laite on pudonnut tai se on vaurioitunut jollain muulla tavalla, F. laite ei toimi normaalisti tai sen toiminta on muuttunut huomattavasti. 16. Esineen tai nesteen joutuminen laitteen sisään Älä työnnä mitään esineitä laitteen aukkoihin. Ne saattavat osua jännitteellisiin osiin tai aiheuttaa oikosulun, mikä voi aiheuttaa tulipalon tai sähköiskun. Älä läikytä nestettä laitteen päälle. Älä sijoita maljakkoa tai muuta nesteellä täytettyä astiaa laitteen päälle. Älä sijoita kynttilää tai muuta palavaa esinettä laitteen päälle. 17. Akut ja paristot Huomioi ympäristönäkökohdat ja paikalliset määräykset hävittäessäsi käytöstä poistettuja akkuja tai paristoja. 18. Varmista jäähdytysilman riittävä kierto, jos sijoitat laitteen kirjahyllyyn, laiteräkkiin tai muuhun umpinaiseen tilaan. Varaa vähintään 20 cm tyhjää tilaa laitteen päälle ja sivuille sekä vähintään 10 cm laitteen taakse. Laitteen päällä olevan tason ja takaseinän väliin tulee jättää 10 cm tilaa, jotta lämmennyt ilma pääsee nousemaan sen kautta pois.

3 Turvaohjeet ja esittely Varotoimenpiteitä 1. Tallenteiden tekijänoikeus: Tekijänoikeuksilla suojattua aineistoa ei saa kopioida muuhun kuin omaan yksityiseen käyttöön ilman oikeudenomistajan lupaa. 2. Sulake: Käyttäjä ei voi itse vaihtaa laitteen sisällä olevaa sulaketta. Jos virta ei kytkeydy päälle, ota yhteys Onkyo-kaupiaaseen. 3. Hoito: Puhdista laite säänöllisesti pehmeällä pyyhkeellä. Hankalia tahroja varten voit kostuttaa pyyhkeen miedolla puhdistusaineella ja vedellä. Kuivaa laite heti puhdistuksen jälkeen. Älä käytä hankaavia pyyhkeitä, ohenteita, alkoholia tai muita liuotteita, sillä ne voivat viottaa laitteen pintaa ja kotelon merkintöjä. 4. Virta Varoitus Lue seuraavat ohjeet huolellisesti ENNENKuin kytket laitteen SÄHKöverkkoon ensimmäisen kerran. Sähköverkon jännite riippuu maasta, jossa laitetta käytetään. Varmista, että laitteen takalevyssä oleva merkintä vastaa sähköverkon jännitettä (AC 230 V, 50 Hz). Laite irrotetaan sähköverkosta irrottamalla virtajohto pistorasiasta. Varmista, että pääset helposti tarttumaan pistotulppaan. [POWER]-näppäimellä tai [POWER]- ja [ON/STANDBY]-näppäimellä varustetut laitteet: yhteys sähköverkkoon ei katkea kokonaan, vaikka katkaiset virran [POWER]-näppäimellä. Jos et aio käyttää laitetta pitkään aikaan, irrota virtajohto pistorasiasta. Vain [ON/STANDBY]-näppäimellä varustetut laitteet: Yhteys sähköverkkoon ei katkea kokonaan, kun asetat laitteen valmiustilaan [ON/STANDBY]- näppäimellä. Jos et aio käyttää laitetta pitkään aikaan, irrota virtajohto pistorasiasta. 5. Kuulovaurion estäminen Kuulokkeiden liian voimakas äänenpaine saattaa aiheuttaa kuulovaurion. 6. Paristojen ja akkujen kuumeneminen Älä altista paristoja tai akkuja voimakkaalle auringonpaisteelle, tulelle tai muulle kuumuudelle. 7. Älä kosketa laitetta märillä käsillä: Älä käsittele laitetta tai virtajohtoa märillä tai kosteilla käsillä. Jos vettä tai muuta nestettä outuu laitteen sisään, vie se valtuutettuun Onkyo-huoltoon tarkastettavaksi. 8. Käsittely Kuljeta laitetta sen alkuperäisessä myyntipakauksessa. Älä jätä kumisia tai muovisia esineitä laitteen päälle pitkäksi ajasi, jotta ne eivät jätä jälkiä kotelon pintaan. Kansi ja takalevy kuumenevat pitkäaikaisessa käytössä. Se on normaali ilmiö. Jos laite on pitkään käyttämättömänä, se ei välttämättä toimi halutulla tavalla seuraavalla käyttökerralla. Siksi laitetta kannattaa käyttää aika ajoin. Fi-3

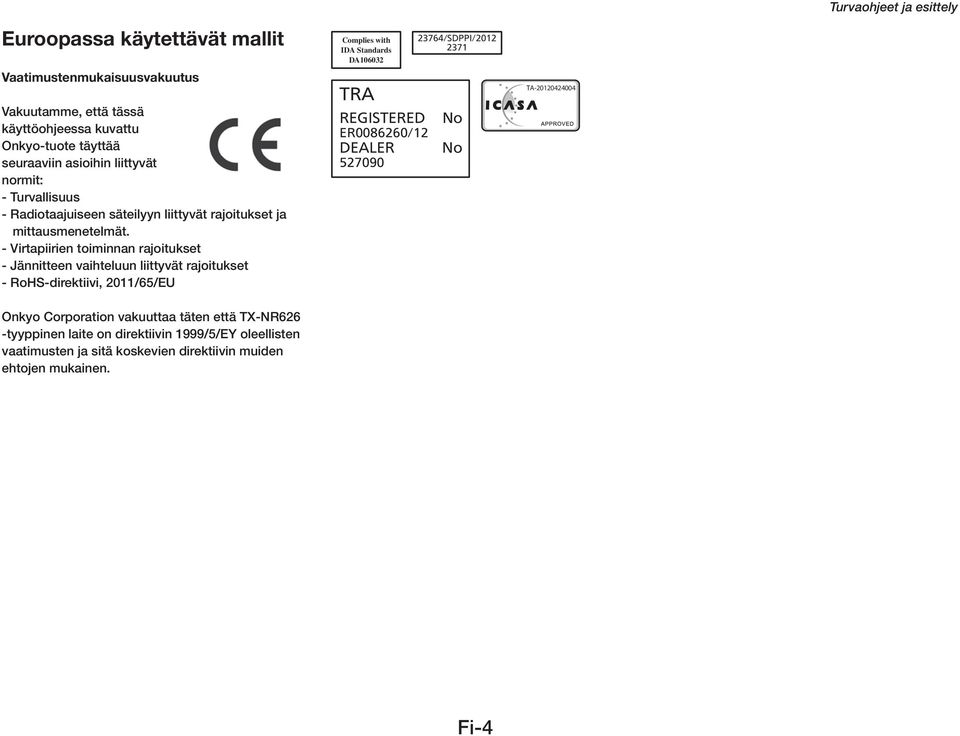

4 Turvaohjeet ja esittely Euroopassa käytettävät mallit Vaatimustenmukaisuusvakuutus Vakuutamme, että tässä käyttöohjeessa kuvattu Onkyo-tuote täyttää seuraaviin asioihin liittyvät normit: - Turvallisuus - Radiotaajuiseen säteilyyn liittyvät rajoitukset ja mittausmenetelmät. - Virtapiirien toiminnan rajoitukset - Jännitteen vaihteluun liittyvät rajoitukset - RoHS-direktiivi, 2011/65/EU Onkyo Corporation vakuuttaa täten että TX-NR626 -tyyppinen laite on direktiivin 1999/5/EY oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen. Complies with IDA Standards DA TRA REGISTERED ER /12 DEALER /SDPPI/ No No TA Fi-4

5 Turvaohjeet ja esittely Kiitos Onkyo-AV-viritinvahvistimen hankkimisesta. Lue kaikki ohjeet ennen laitteiden kytkemistä ja käyttöä. Näiden ohjeiden avulla saat täyden hyödyn uuden AV-viritinvahvistimesi monipuolisista ominaisuuksia ja pääset nauttimaan ensiluokkaisesta äänentoistosta. Säilytä ohjeet kätevässä paikassa myöhempää käyttöä varten. Pakkauksen sisältö Varmista, että pakkaus sisältää seuraavat osat: FM-antenni sisäkäyttöön (sivu 19) AM-silmukka-antenni sisäkäyttöön (sivu 19) Virtajohto (Taiwanin mallit) (sivu 21) Kaiutinkaapeleiden tunnistetarrat (sivu 12) Kaiutinasetusten säätömikrofoni (sivu 25) Kauko-ohjain (RC-866M) ja kaksi paristoa (AA/R6) Pikaopas * Tuoteluetteloissa ja pakkauksissa tuotteen nimen lopussa oleva kirjain viittaa väriin. Tekniset ominaisuudet ja toiminnot ovat samat väristä riippumatta. Fi-5

6 Sisällysluettelo Turvaohjeet ja esittely Tärkeitä turvaohjeita...2 Varotoimenpiteitä...3 Pakkauksen sisältö...5 Sisällysluettelo...6 Ominaisuudet...7 Etu- ja takalevy...8 Etulevy...8 Näyttö...9 Takalevy...10 Kauko-ohjain...11 AV-viritinvahvistimen kauko-ohjaus...11 Kytkeminen AV-viritinvahvistimen kytkeminen...12 Kaiuttimien kytkeminen...12 Television/AV-laitteiden kytkeminen...15 R rihd-järjestelmä...16 rihd-yhteyden kautta välittyvät toiminnot...17 Järjestelmän toimivuuden kokeilu...17 Kytkemisvaihtoehtoja...17 Antennien kytkeminen...19 ri-yhteensopivien Onkyo-laitteiden kytkeminen...20 Kuulokkeiden käyttö...20 Käynnistys ja perustoiminnot AV-viritinvahvistimen laittaminen käyttötilaan/valmiustilaan...21 Virtajohdon kytkeminen...21 Käyttötila (ON)...21 Valmiustila (STANDBY)...21 Ilmoitus ohjelmistopäivityksestä...22 HYBRID STANDBY -ilmaisin...22 Perusasetukset...22 Kuvaruutuvalikon kielen valinta...22 Automaattinen säätö (Audyssey MultEQ: Auto Setup)...22 Ohjelmalähteen kytkennät (Source Connection) Kauko-ohjaimen asetukset (Remote Mode Setup) Verkkoyhteys (Network Connection)...23 Perusasetusten säädön lopettaminen (Terminating the Initial Setup)...23 Kaiutinasetusten automaattinen säätö...24 Langattoman lähiverkon asetukset (WLAN)...27 Toisto Toisto...29 ohjelman toisto USB-laitteesta tai verkosta...30 Näytön kuvakkeet...31 Bluetooth-soittimen toisto...31 U usb-laitteen toisto...32 TuneIn-verkkoradion kuuntelu...33 muiden Internet-radioiden rekisteröinti...34 Verkkopalveluikkunan kuvakkeiden järjestely...34 musiikkitiedostojen toisto palvelimelta (DLNA) musiikin toisto jaetusta kansiosta...36 Tiedostojen etätoisto (Remote Playback)...37 AM/FM-radion kuuntelu...38 Audion ja Videon toisto eri ohjelmalähteistä...40 Kuuntelutilojen käyttö...41 O ohjelmalähdetietojen näyttö...45 U uniajastimen käyttö...45 Näytön kirkkauden säätö...46 O ohjelmalähdetunnuksen vaihto...46 AV-viritinvahvistimen mykistäminen...46 Home-valikon käyttö...47 Fi-6 Edistyneet toiminnot Asetusvalikot...48 Quick Setup -pikavalikon käyttö...48 Audioasetusten muuttaminen Quick Setup -valikossa...49 Setup Menu (HOME) -valikon käyttö...52 Asetusvalikoiden sisältö Input/Output Assign (tulo/lähtöasetelma) Speaker Setup (kaiutinasetukset) Audio Adjust (äänentoiston hienosäätö) Source Setup (ohjelmalähdeasetukset) Listening Mode Preset (kuuntelutilan esivalinta) Miscellaneous (yleistä) Hardware Setup (laitteiston hallinta) Remote Controller Setup (kauko-ohjausasetus) Lock Setup (lukitusasetus)...68 Zone 2 -monihuonejärjestelmä...69 M monihuonejärjestelmän kytkeminen...69 M monihuonetoimintojen ohjaus...70 Muiden laitteiden ohjaus Muiden laitteiden ohjaus...71 Esiohjelmoidut kauko-ohjauskoodit...71 Sopivan kauko-ohjauskoodin selvittäminen...71 Kauko-ohjauskoodin syöttäminen...71 Värinäppäinten ohjelmointi...72 ri-väylään kytkettyjen Onkyo-laitteiden kauko-ohjauskoodit...72 O ohjelmalähdevalitsimien tehdasasetusten palauttaminen...72 Kauko-ohjaimen kaikkien tehdasasetusten palauttaminen...72 Lisälaitteiden toimintojen kauko-ohjaus...73 O onkyo-telakan käyttö...75 ipodin/iphonen ohjaus...76 Lisäohjeita Turvaohjeet ja esittely Ongelmatilanteen ratkaisu...77 Firmware-laiteohjelmistopäivitys...85 Tietoa HDMI-järjestelmästä...88 Verkkotoiminnot/USB-järjestelmä...89 Lisenssit ja tavaramerkit...91 Tekniset tiedot...92

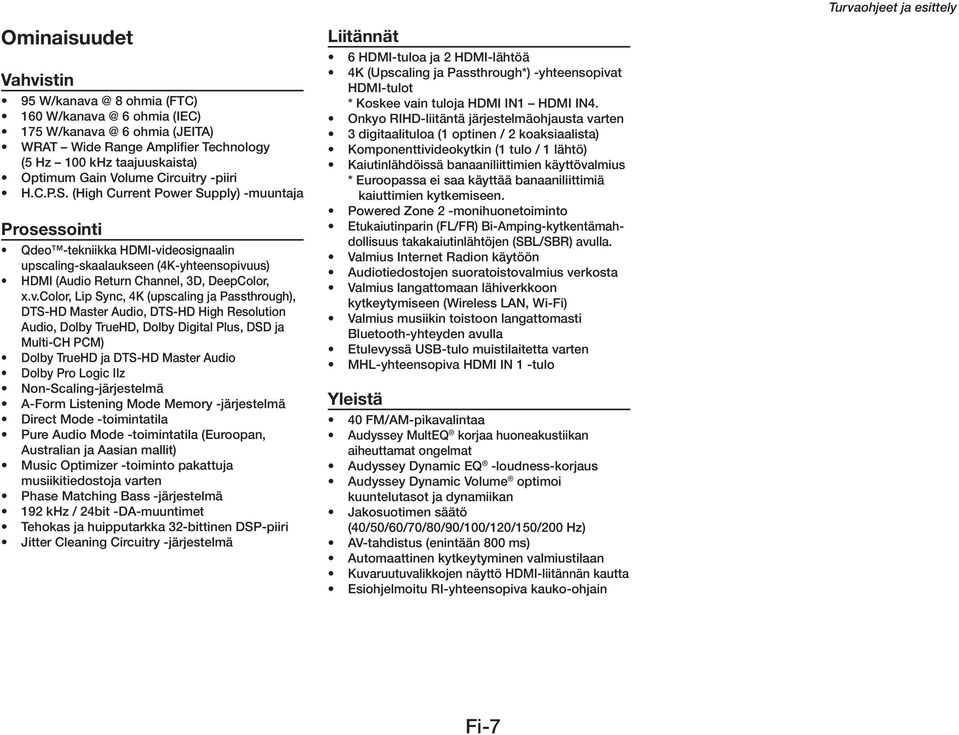

7 Ominaisuudet Vahvistin 95 8 ohmia (FTC) ohmia (IEC) ohmia (JEITA) WRAT Wide Range Amplifier Technology (5 Hz 100 khz taajuuskaista) Optimum Gain Volume Circuitry -piiri H.C.P.S. (High Current Power Supply) -muuntaja Prosessointi Qdeo -tekniikka HDMI-videosignaalin upscaling-skaalaukseen (4K-yhteensopivuus) HDMI (Audio Return Channel, 3D, DeepColor, x.v.color, Lip Sync, 4K (upscaling ja Passthrough), DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby TrueHD, Dolby Digital Plus, DSD ja Multi-CH PCM) Dolby TrueHD ja DTS-HD Master Audio Dolby Pro Logic IIz Non-Scaling-järjestelmä A-Form Listening Mode Memory -järjestelmä Direct Mode -toimintatila Pure Audio Mode -toimintatila (Euroopan, Australian ja Aasian mallit) Music Optimizer -toiminto pakattuja musiikitiedostoja varten Phase Matching Bass -järjestelmä 192 khz / 24bit -DA-muuntimet Tehokas ja huipputarkka 32-bittinen DSP-piiri Jitter Cleaning Circuitry -järjestelmä Liitännät 6 HDMI-tuloa ja 2 HDMI-lähtöä 4K (Upscaling ja Passthrough*) -yhteensopivat HDMI-tulot * Koskee vain tuloja HDMI IN1 HDMI IN4. Onkyo RIHD-liitäntä järjestelmäohjausta varten 3 digitaalituloa (1 optinen / 2 koaksiaalista) Komponenttivideokytkin (1 tulo / 1 lähtö) Kaiutinlähdöissä banaaniliittimien käyttövalmius * Euroopassa ei saa käyttää banaaniliittimiä kaiuttimien kytkemiseen. Powered Zone 2 -monihuonetoiminto Etukaiutinparin (FL/FR) Bi-Amping-kytkentämahdollisuus takakaiutinlähtöjen (SBL/SBR) avulla. Valmius Internet Radion käytöön Audiotiedostojen suoratoistovalmius verkosta Valmius langattomaan lähiverkkoon kytkeytymiseen (Wireless LAN, Wi-Fi) Valmius musiikin toistoon langattomasti Bluetooth-yhteyden avulla Etulevyssä USB-tulo muistilaitetta varten MHL-yhteensopiva HDMI IN 1 -tulo Yleistä 40 FM/AM-pikavalintaa Audyssey MultEQ korjaa huoneakustiikan aiheuttamat ongelmat Audyssey Dynamic EQ -loudness-korjaus Audyssey Dynamic Volume optimoi kuuntelutasot ja dynamiikan Jakosuotimen säätö (40/50/60/70/80/90/100/120/150/200 Hz) AV-tahdistus (enintään 800 ms) Automaattinen kytkeytyminen valmiustilaan Kuvaruutuvalikkojen näyttö HDMI-liitännän kautta Esiohjelmoitu RI-yhteensopiva kauko-ohjain Turvaohjeet ja esittely Fi-7

8 Turvaohjeet ja esittely Etu- ja takalevy Etulevy (Pohjois-Amerikan ja Taiwanin mallit) (Euroopan, Australian ja Aasian mallit) Lue lisäohjeita sulkeisiin merkityiltä sivuilta. ON/STANDBY-näppäin (21) MUSIC OPTIMIZER -näppäin (Pohjois-Amerikan ja Taiwanin mallit) (50) ZONE 2- ja OFF-näppäin (70) Wi-Fi-ilmaisin (27) Kauko-ohjausanturi (11) Näyttö (9) LISTENING MODE -näppäimet (41) DIMMER-näppäin (Pohjois-Amerikan ja Taiwanin mallit) (46) MEMORY-näppäin (38) TUNING MODE -näppäin (38) DISPLAY-näppäin (45) HOME-näppäin (47) TUNING / (38), PRESET / (38), osoittimen siirto, ENTER-näppäin RETURN-näppäin MASTER VOLUME -äänenvoimakkuussäädin (29) BLUETOOTH-näppäin ja ilmaisin (31, 68) PHONES-kuulokeliitäntä (20) TONE-näppäin, sävynsäätönäppäimet (49) Ohjelmalähdevalitsimet (29) AUX INPUT AUDIO/VIDEO -tulo USB-liitäntä (32) SETUP MIC -tulo (25) HYBRID STANDBY -ilmaisin (22) RT/PTY/TP-näppäin (Euroopan, Australian ja Aasian mallit) (39) PURE AUDIO -näppäin ja -ilmaisin (Euroopan, Australian ja Aasian mallit) (41) Fi-8

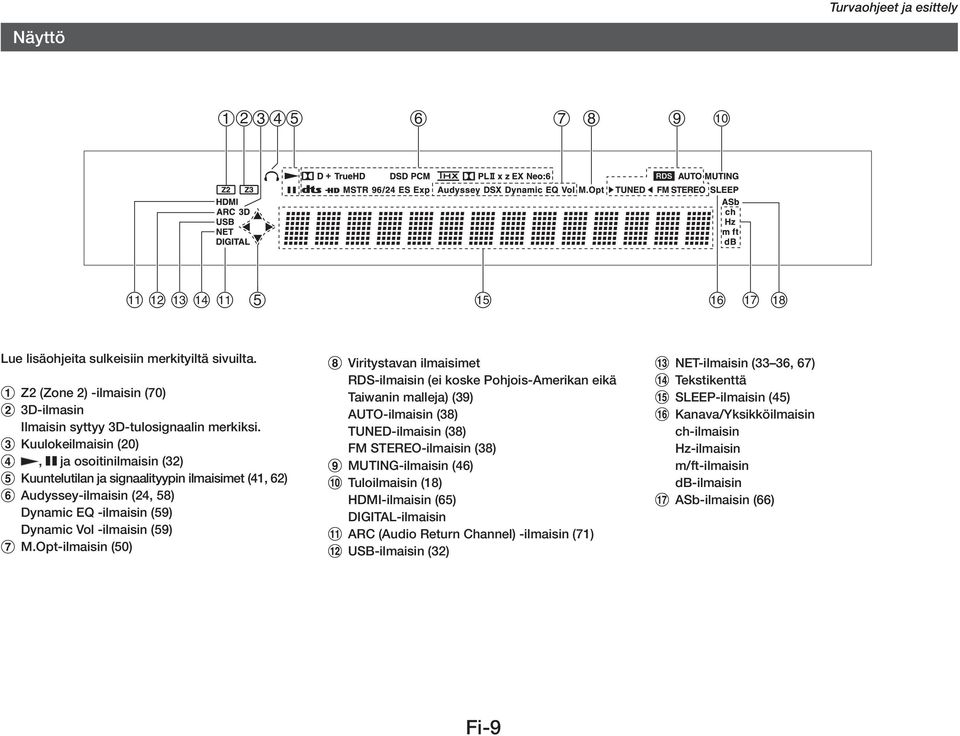

9 Turvaohjeet ja esittely Näyttö Lue lisäohjeita sulkeisiin merkityiltä sivuilta. Z2 (Zone 2) -ilmaisin (70) 3D-ilmasin Ilmaisin syttyy 3D-tulosignaalin merkiksi. Kuulokeilmaisin (20), ja osoitinilmaisin (32) Kuuntelutilan ja signaalityypin ilmaisimet (41, 62) Audyssey-ilmaisin (24, 58) Dynamic EQ -ilmaisin (59) Dynamic Vol -ilmaisin (59) M.Opt-ilmaisin (50) Viritystavan ilmaisimet rds-ilmaisin (ei koske Pohjois-Amerikan eikä Taiwanin malleja) (39) AUTO-ilmaisin (38) TUNED-ilmaisin (38) FM STEREO-ilmaisin (38) MUTING-ilmaisin (46) Tuloilmaisin (18) HDMI-ilmaisin (65) DIGITAL-ilmaisin ARC (Audio Return Channel) -ilmaisin (71) USB-ilmaisin (32) NET-ilmaisin (33 36, 67) Tekstikenttä SLEEP-ilmaisin (45) Kanava/Yksikköilmaisin ch-ilmaisin Hz-ilmaisin m/ft-ilmaisin db-ilmaisin ASb-ilmaisin (66) Fi-9

10 Turvaohjeet ja esittely Takalevy (Pohjois-Amerikan, Euroopan, Australian ja Aasian mallit) (Taiwanin mallit) Lue lisäohjeita kohdasta AV-viritinvahvistimen kytkeminen (sivut 12 20). RI REMOTE CONTROL (RI-kauko-ohjausliitäntä) COMPONENT VIDEO IN/OUT (komponenttivideotulo ja -lähtö) ETHERNET-liitäntä FM ANTENNA, AM ANTENNA (FM- ja AM-antennitulot) HDMI IN/OUT (OUT MAIN, OUT SUB) (HDMI-tulot ja -lähdöt) SPEAKERS (kaiutinlähdöt) CENTER (keski), FRONT (etu), SURROUND (surround), SURROUND BACK (surround-taka), FRONT HIGH (etuylä), ZONE 2 (lisähuone) Virtajohto (Pohjois-Amerikan, Euroopan, Australian ja Aasian mallit) DIGITAL IN, COAXIAL/OPTICAL (koaksiaalinen ja optinen digitaalitulo) GND (maadoitusruuvi) VIDEO/AUDIO IN PHONO, TV/CD, PC, GAME, CBL/SAT, BD/DVD (liitännät komposiittivideosignaalia ja analogista audiosignaalia käyttäville ohjelmalähteille) MONITOR OUT V (videomonitorilähtö) LINE OUT ZONE2 (linjalähtö toista huonetta varten) SUBWOOFER PRE OUT (esivahvistinlähtö subwooferia varten) AC INLET (virtatulo) (Taiwanin mallit) Fi-10

11 Kauko-ohjain AV-viritinvahvistimen kauko-ohjaus Paina aluksi RECEIVER-näppäintä, jotta kaukoohjain asettuu AV-viritinvahvistimen ohjaustilaan. *1 *2 *2 RECEIVER (viritinvahvistin) *2 *2 Lue lisäohjeita sulkeisiin merkityiltä sivuilta. RECEIVER -näppäin (21) REMOTE MODE/INPUT SELECTOR -näppäimet (29) / / / -näppäimet, ENTER-näppäin Q SETUP -näppäin (48) Kuuntelutilanäppäimet (41) DIMMER-näppäin (46) MUTING-näppäin (46) DISPLAY-näppäin (45) VOL / -näppäin (29) RETURN-näppäin HOME-näppäin (47) SLEEP-näppäin (45) Voit kauko-ohjata myös Onkyo-Blu-ray Disc/ DVD-soitinta, CD-soitinta ja muita lisälaitteita. Lue lisätietoja kohdasta Kauko-ohjauskoodien syöttäminen (sivu 71). Virittimen ohjaus Kun haluat ohjata AV-viritinvahvistimen viritintä, paina aluksi TUNER-näppäintä (tai RECEIVER-näppäintä), jotta kauko-ohjain asettuu radion ohjaustilaan. Valitse aaltoalueeksi FM tai AM painelemalla TUNER-näppäintä useamman kerran. 1 / -näppäimet (38) 2 D.TUN-näppäin (38) 3 DISPLAY-näppäin 4 CH +/ -näppäin (39) 5 Numeronäppäimet (38) *1 Kauko-ohjaus edellyttää, että olet syöttänyt ohjaimeen oikean kauko-ohjauskoodin. Lue Kauko-ohjauskoodien syöttäminen (sivu 71). *2 Nämä näppäimet ovat käytettävissä myös silloin, kun ohjattavana on joku muu laite kuin AV-viritinvahvistin. Kauko-ohjaimen suuntaaminen Suuntaa kauko-ohjain AV-viritinvahvistimen kauko-ohjausanturiin oheisen kuvan mukaisesti. Kauko-ohjausanturi AV-viritinvahvistin Paristojen asentaminen Turvaohjeet ja esittely Noin 5 m Paristot (AA/R6) Jos kauko-ohjain ei toimi kunnolla, vaihda paristot uusiin. Älä laita paristokoteloon yhtäaikaa vanhaa ja uutta paristoa tai eri tyyppisiä paristoja. Poista paristot kotelosta, jos et aio käyttää kauko-ohjainta pitkään aikaan. Siten vältät paristojen vuotamisesta tai syöpymisestä aiheutuvat viat. Hävitä käytetyt paristot asianmukaisesti mahdollisimman pian, jotta vältät vuotamisesta tai syöpymisestä aiheutuvat vahingot. Fi-11

12 Kytkeminen AV-viritinvahvistimen kytkeminen Kaiuttimien kytkeminen Etukaiuttimet Keskikaiutin Surround-kaiuttimet Subwooferi(t) 7 8 Surround-takakaiuttimet 9 p Etuyläkaiuttimet Kaiutinasetelma Oheinen taulukko havainnollistaa toistettavien kanavien määrää suhteessa kaiuttimien määrään. Voimakkaan ja tarkan bassontoiston varmistamiseksi järjestelmään kannattaa hankkia aktiivinen subwoofer riippumatta muiden kaiuttimien määrästä. Säädä kaiutinasetukset huolellisesti, jotta surround-äänentoisto on mahdollisimman hyvä. Voit hienosäätää asetukset automaattisesti (sivu 24) tai manuaalisesti (sivu 55). Kaiuttimien määrä Etukaiuttimet Keskikaiutin Surround-kaiuttimet Surround-takakaiutin* 1 4 Surround-takakaiuttimet* 1 4 Etuyläkaiuttimet* 1 4 Kaiutinasetelmia: 5.1-kanavainen: 7.1-kanavainen: kanavainen: + 9 p *1 Etuylä- ja surround-takakaiuttimia ei voi käyttää yhtä aikaa. Aktiivisen subwooferin käyttö Nurkassa Kytkeminen Etsi subwooferin paikka laittamalla soimaan runsaasti bassoääntä sisältävä elokuva tai musiikkikappale ja siirtele subwooferia huoneessa. Valitse paikka, jossa bassot toistuvat tukevina ja selkeinä. Laitteessa on kaksi SUBWOOFER PRE OUT -lähtöä, joten voit kytkeä järjestelmään helposti kaksi aktiivista subwooferia. Lähdöt syöttävät saman signaalin. Jos järjestelmässäsi on passiivinen subwoofer, kytke sen erillinen vahvistin tämän laitteen subwoofer-esivahvistinlähtöön (SUBWOOFER PRE OUT). Kaiutinkaapelitarrojen kiinnittäminen Kaiutinliittimet on merkitty väreillä, jotta oikean liittimen tunnistamien onnistuu helposti. Kaiutin Väri Etuvasen, etuylävasen, Zone 2 vasen Valkoinen Etuoikea, etuyläoikea, Zone 2 oikea Punainen Keski Vihreä Surround vasen Sininen Surround oikea Harmaa Surround takavasen Ruskea Surround takaoikea Kellanruskea Pakkauksessa on värilliset tunnistetarrat, jotka kannattaa kiinnittää kaiutinkaapeleiden positiivisiin (+) johtoihin edellä olevan taulukon mukaisesti. Kun olet kiinnittänyt väritarrat, sinun on helppo kytkeä kaapelit oikeisiin kaiutinliittimiin. 1/3 etäisyydellä sivuseinästä Fi-12

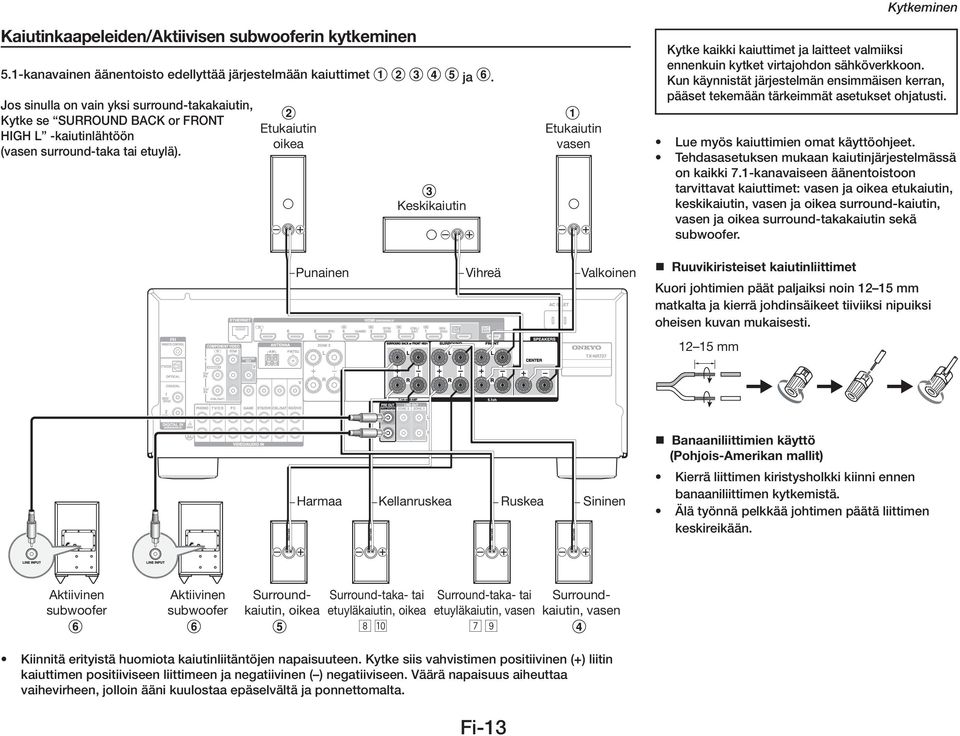

13 Kaiutinkaapeleiden/Aktiivisen subwooferin kytkeminen 5.1-kanavainen äänentoisto edellyttää järjestelmään kaiuttimet ja. Jos sinulla on vain yksi surround-takakaiutin, Kytke se SURROUND BACK or FRONT HIGH L -kaiutinlähtöön (vasen surround-taka tai etuylä). Etukaiutin oikea Keskikaiutin Etukaiutin vasen Kytkeminen Kytke kaikki kaiuttimet ja laitteet valmiiksi ennenkuin kytket virtajohdon sähköverkkoon. Kun käynnistät järjestelmän ensimmäisen kerran, pääset tekemään tärkeimmät asetukset ohjatusti. Lue myös kaiuttimien omat käyttöohjeet. Tehdasasetuksen mukaan kaiutinjärjestelmässä on kaikki 7.1-kanavaiseen äänentoistoon tarvittavat kaiuttimet: vasen ja oikea etukaiutin, keskikaiutin, vasen ja oikea surround-kaiutin, vasen ja oikea surround-takakaiutin sekä subwoofer. Punainen Vihreä Valkoinen Ruuvikiristeiset kaiutinliittimet Kuori johtimien päät paljaiksi noin mm matkalta ja kierrä johdinsäikeet tiiviiksi nipuiksi oheisen kuvan mukaisesti mm Banaaniliittimien käyttö (Pohjois-Amerikan mallit) Harmaa Kellanruskea Ruskea Sininen Kierrä liittimen kiristysholkki kiinni ennen banaaniliittimen kytkemistä. Älä työnnä pelkkää johtimen päätä liittimen keskireikään. Aktiivinen subwoofer Aktiivinen subwoofer Surroundkaiutin, oikea Surround-taka- tai etuyläkaiutin, oikea 8 p Surround-taka- tai etuyläkaiutin, vasen 7 9 Surroundkaiutin, vasen Kiinnitä erityistä huomiota kaiutinliitäntöjen napaisuuteen. Kytke siis vahvistimen positiivinen (+) liitin kaiuttimen positiiviseen liittimeen ja negatiivinen ( ) negatiiviseen. Väärä napaisuus aiheuttaa vaihevirheen, jolloin ääni kuulostaa epäselvältä ja ponnettomalta. Fi-13

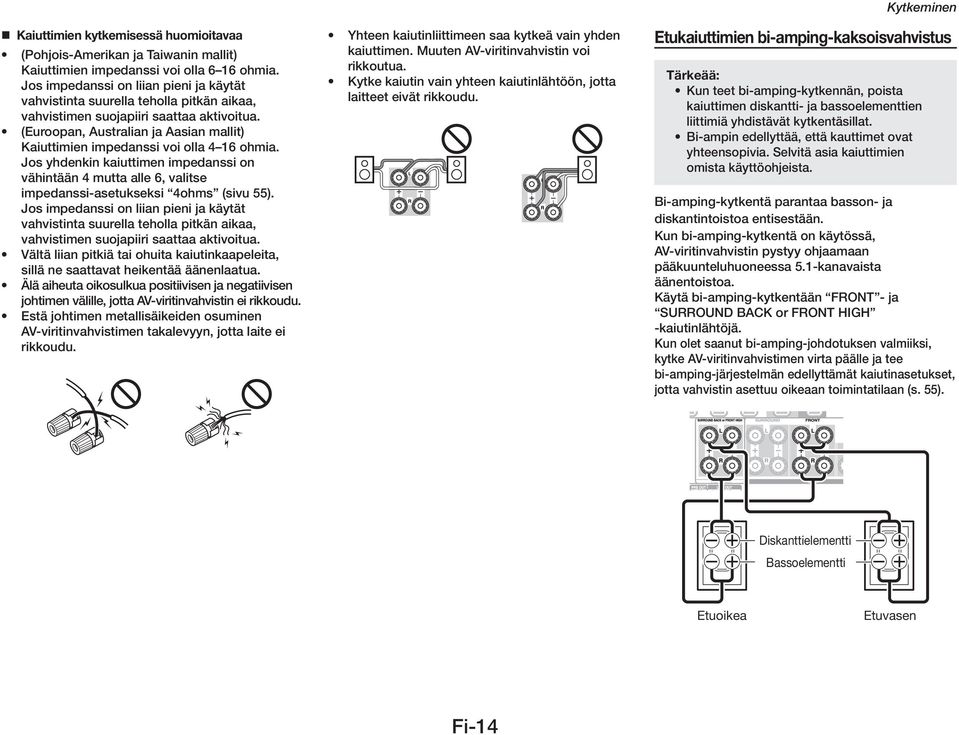

14 Kaiuttimien kytkemisessä huomioitavaa (Pohjois-Amerikan ja Taiwanin mallit) Kaiuttimien impedanssi voi olla 6 16 ohmia. Jos impedanssi on liian pieni ja käytät vahvistinta suurella teholla pitkän aikaa, vahvistimen suojapiiri saattaa aktivoitua. (Euroopan, Australian ja Aasian mallit) Kaiuttimien impedanssi voi olla 4 16 ohmia. Jos yhdenkin kaiuttimen impedanssi on vähintään 4 mutta alle 6, valitse impedanssi-asetukseksi 4ohms (sivu 55). Jos impedanssi on liian pieni ja käytät vahvistinta suurella teholla pitkän aikaa, vahvistimen suojapiiri saattaa aktivoitua. Vältä liian pitkiä tai ohuita kaiutinkaapeleita, sillä ne saattavat heikentää äänenlaatua. Älä aiheuta oikosulkua positiivisen ja negatiivisen johtimen välille, jotta AV-viritinvahvistin ei rikkoudu. Estä johtimen metallisäikeiden osuminen AV-viritinvahvistimen takalevyyn, jotta laite ei rikkoudu. Yhteen kaiutinliittimeen saa kytkeä vain yhden kaiuttimen. Muuten AV-viritinvahvistin voi rikkoutua. Kytke kaiutin vain yhteen kaiutinlähtöön, jotta laitteet eivät rikkoudu. Kytkeminen Etukaiuttimien bi-amping-kaksoisvahvistus Tärkeää: Kun teet bi-amping-kytkennän, poista kaiuttimen diskantti- ja bassoelementtien liittimiä yhdistävät kytkentäsillat. Bi-ampin edellyttää, että kauttimet ovat yhteensopivia. Selvitä asia kaiuttimien omista käyttöohjeista. Bi-amping-kytkentä parantaa basson- ja diskantintoistoa entisestään. Kun bi-amping-kytkentä on käytössä, AV-viritinvahvistin pystyy ohjaamaan pääkuunteluhuoneessa 5.1-kanavaista äänentoistoa. Käytä bi-amping-kytkentään FRONT - ja SURROUND BACK or FRONT HIGH -kaiutinlähtöjä. Kun olet saanut bi-amping-johdotuksen valmiiksi, kytke AV-viritinvahvistimen virta päälle ja tee bi-amping-järjestelmän edellyttämät kaiutinasetukset, jotta vahvistin asettuu oikeaan toimintatilaan (s. 55). Diskanttielementti Bassoelementti Etuoikea Etuvasen Fi-14

15 Kytkeminen Television/AV-laitteiden kytkeminen Kytke kaikki kaiuttimet ja laitteet valmiiksi ennenkuin kytket virtajohdon sähköverkkoon. Kytke HDMI OUT MAIN -lähtö televisioon, jotta voit käyttää kuvaruudussa näkyviä asetusvalikoita. 3 Kytke tähän satelliitti/kaapelisovitin tms. 4 Kytke tähän liitäntään pelikonsoli tms. 5 Kytke tämä liitäntä kotiverkkosi reitittimen LAN-liitäntään. Näin saat yhdistettyä AV-viritinvahvistimesi osaksi kotiverkkoa. 7 Kytke pakkaukseen kuuluvat FM- ja AM-antennit omiin liittimiinsä. 8 Käytä näitä liittimiä, jos kytket ohjelmalähteen analogisia liitäntöjä käyttäen. Näihin tuloihin kytketyn ohjelmalähteen ohjelman voit syöttää myös eteenpäin toiseen kuunteluhuoneeseen (Zone 2). 9 Jos käytät kytkemiseen komponenttivideokaapeleita, kytke ne tähän. p Kytke tähän liitäntään videokamera/mhlyhteensopiva kannettava ohjelmalähde tms. Kun painat ohjelmalähdevalitsinta, siihen linkitetyn tuloliitännän laite valikoituu ohjelmalähteeksi. Ohjelmalähdevalitsimet Lue kaikkien AV-laitteiden omat käyttöohjeet ennen kytkentöjen tekemistä. Kytke liittimet huolellisesti varmistaaksesi hyvän kontaktin. (Huono kontakti voi aiheuttaa hurinaa ja toimintahäiriöitä). Pidä audio- ja videokaapelit erillään virta- ja kaiutinkaapeleista vähentääksesi häiriöiden mahdollisuutta. Kytkennät 1 Kytke tämä lähtö television HDMI-tuloon. Jos televisiossasi ei ole äänen paluukanavatoimintoa (ARC)* 1, kytke HDMI-kaapelin lisäksi optinen digitaaliaudiokaapeli lähtöön 5. Voit kytkeä HDMI OUT SUB -lähtöön toisen television. *1 Kun ARC-toiminto on käytössä, television audiosignaali syötetään HDMI-liitäntään 1. ARC-yhteensopivuuden ansiosta television kytkemiseen riittää vain yksi HDMI-kaapeli. 2 Kytke tähän liitäntään Blu-ray Disc/DVD-soitin tms. Kun haluat kuunnella HDMI IN -liitäntään kytketyn laitteen ääntä television kaiuttimista, valitse HDMI Through -asetus järjestelmään sopivaksi (sivu 65) ja laita AV-viritinvahvistin käyttötilasta valmiustilaan. Jos Blu-ray Disc/DVD -soittimen ääni ei kuulu, vaikka noudatat edellä mainittua ohjetta, aseta Blu-ray Disc/DVD-soitin syöttämään PCM-formaatin mukaista audiosignaalia. Jos levysoittimessasi on MM-tyyppinen äänirasia ja sisäänrakennettu esivahvistin, kytke se TV/CD IN -tuloon. Jos levysoitimessa ei ole etuvahvistinta tai voit kytkeä sen pois päältä, kytke levysoitin sitten PHONO IN -tuloon. Jos levysoittimessasi on MC-tyyppinen äänirasia, hanki järjestelmään erillinen MC-vahvistin tai mc-sovitin ja kytke levysoitin sen avulla PHONO IN -tuloon. Lue tarkat ohjeet levysoittimen omasta käyttöohjekirjasta. Jos levysoittimessasi on maadoitusjohto, kytke se AV-viritinvahvistimen GND-ruuviin. Jätä tämä maadoituskytkentä tekemättä, jos se aiheuttaa hurinaa. Fi-15

16 MHL (Mobile High-Definition Link) -yhteensopiva lisälaiteliitäntä HDMI IN 1 -liitäntä on MHL (Mobile High-Definition Link) -yhteensopiva, joten voit kytkeä siihen kannettavan teräväpiirto-ohjelmalähteen. Voit siis katsella sen kautta esimerkiksi teräväpiirtovideokameralla kuvaamiasi kotivideoita. MHL-yhteensopiva kannettava soitin tms. Järjestelmän kytkeminen verkkoon (Verkkoon kytkeminen ei ole välttämätöntä.) Oheinen kuva havainnollistaa AV-viritinvahvistimen kytkemistä kotiverkkoon. Tässä esimerkissä AV-viritinvahvistin on kytketty LAN-reitittimeen, jossa on sisäänrakennettu 4-porttinen 100Base-TX-kytkin. Voit käyttää myös langatonta LAN-verkkoyhteyttä. Lue Langattoman lähiverkon aetukset (WLAN) (sivu 27). Internet-radio Modeemi WAN LAN Reititin -järjestelmä Kytkeminen (Remote Interactive over HDMI) on tekniikka, jolla Onkyo-laitteita voi ohjata kokonaisuutena. AVviritinvahvistin on CEC (Consumer Electronics Control) -yhteensopiva, mikä mahdollistaa toimintojen ohjauksen HDMI-liitännän kautta. CEC on osa HDMI-normia ja sen avulla eri laitteet pystyvät toimimaan yhdessä. Kokonaisuuden paras toimivuus voidaan varmistaa sillä, että kaikki sen osat ovat -yhteensopivia. -järjestelmässä voi olla AV-viritinvahvistimen lisäksi esimerkiksi televisio, soitin tai tallennin. Tehdasasetusten mukaan -järjestelmä ei ole käytössä, joten se pitää aktivoida erikseen. Tee -järjestelmän edellyttämät asetukset sitten kun perusasetukset on tehty. Tietoa RIHD-yhteensopivuudesta Älä kytke AV-viritinvahvistimen USB-liitäntää tietokoneeseen. Et voit kuunnella tietokoneen musiikkitiedostoja sen kautta. Oheinen taulukko havainnollistaa, miten liitännät ja ohjelmalähdevalitsimet on linkitetty toisiinsa tehdasasetusten mukaan. Voit tarvittaessa muuttaa useimpia näistä asetuksista. (Et voi muuttaa komposiittivideoliitäntöjen ja analogisten audioliitäntöjen asetuksia). HDMI-liitäntä Ohjelmalähdevalitsin Componenttivideoliitäntä Optinen ja koaksiaalinen digitaaliaudiotulo BD/DVD HDMI IN 2 DIGITAL IN COAXIAL 1 CBL/SAT HDMI IN 3 COMPONENT VIDEO IN Tietokone tai mediapalvelin DIGITAL IN COAXIAL 2 Fi-16 Komposiittivideo ja analogiset audioliitännät VIDEO/AUDIO IN BD/DVD VIDEO/AUDIO IN CBL/SAT GAME HDMI IN 4 VIDEO/AUDIO IN GAME PC HDMI IN 5 VIDEO/AUDIO IN PC AUX HDMI IN 1 VIDEO/AUDIO IN AUX TV/CD DIGITAL IN OPTICAL AUDIO IN TV/CD PHONO AUDIO IN PHONO Seuraavat laitteet ovat (tilanne tammikuussa 2013). Televisio Sharp-televisio -yhteensopivia Soittimet/Tallentimet -yhteensopivat Onkyo- ja Integra-soittimet Toshiba-soittimet ja -tallentimet Sharp-soittimet ja -tallentimet (edellyttää järjestelmään Sharp-television) * Edellä mainittujen mallien lisäksi muutkin CEC-yhteensopivat laitteet saattavat toimia järjestelmässä, mutta niiden täydellistä sopivuutta ei voi taata. Älä kytke HDMI-liitäntään liian montaa -yhteensopivaa laitetta, jotta toimintojen linkitys onnistuu kunnolla. - Blu-ray Disc/DVD-soittimia enintään kolme - Blu-ray Disc/DVD/DVR-tallentimia enintään kolme - Kaapeli/Satelliittidigisovittimia enintään neljä Älä kytke AV-viritinvahvistinta HDMI-liitännän kautta toiseen AV-viritinvahvistimeen/AV-vahvistimeen. Jos -yhteensopivia laitteita on liian monta, järjestelmä ei välttämättä toimi kunnolla.

17 RIHD-yhteyden kautta välittyvät toiminnot -yhteensopiva televisio Voit hyödyntää seuraavia toimintoja, kun kytket AV-viritinvahvistimen -yhteensopivaan televisioon. AV-viritinvahvistin asettuu valmiustilaan, kun televisio laitetaan valmiustilaan. Voit valita television kuvaruudussa näkyvistä valikoista, kuuluuko ääni AV-viritinvahvistimeen kytketyistä vai television omista kaiuttimista. AV-viritinvahvistimeen kytketyistä kaiuttimista voi kuunnella televisiovirittimen tai television tuloliitäntään kytketyn laitteen syöttämää ohjelmaa. (HDMI-kaapelin lisäksi pitää kytkeä esimerkiksi optinen digitaalikaapeli). AV-viritinvahvistimen ohjelmalähteen voi valita television kauko-ohjaimella. Television kauko-ohjaimella voi säätää AV-viritinvahvistimen äänenvoimakkuutta ja muita toimintoja. -yhteensopivat soittimet/tallentimet Voit hyödyntää seuraavia toimintoja, kun kytket AV-viritinvahvistimeen -yhteensopivan soittimen/tallentimen. Kun käynnistät HDMI-liitäntään kytketyn soittimen/tallentimen toiston, AV-viritinvahvistin valitsee sen automaattisesti ohjelmalähteekseen. Voit ohjata soittimen/tallentimen toimintoja AV-viritinvahvistimen kauko-ohjaimella. * Toimintojen käytettävyys riippuu laitteiden ominaisuuksista. Älä linkitä HDMI IN -tuloa TV/CD-näppäimeen, koska silloin CEC (Consumer Electronics Control) -ohjaustoiminnot eivät välttämättä toimi kunnolla. Järjestelmän toimivuuden kokeilu 1. Kytke kaikkien laitteiden virta päälle. 2. Katkaise television virta ja varmista, että järjestelmän kaikkien laitteiden virta katkeaa samalla automaattisesti. 3. Kytke Blu-ray Disc/DVD-soittimen/tallentimen virta päälle. 4. Käynnistä Blu-ray Disc/DVD-soittimen/ tallentimen toisto ja tee seuraavat huomiot. AV-viritinvahvistimen virta kytkeytyy automaattisesti päälle ja Blu-ray Disc/ DVD-soitin/tallennin valikoituu automaattisesti ohjelmalähteeksi. Television virta kytkeytyy automaattisesti päälle. Sen ohjelmalähteeksi valikoituu automaattisesti AV-viritinvahvistin. 5. Valitse kuvaruutuvalikosta äänentoistoon television kaiuttimet. Noudata valikkojen käytössä television omia käyttöohjeita. Varmista ettei ääni kuulu AV-viritinvahvistimeen kytketyistä kaiuttimista. 6. Valitse kuvaruutuvalikosta äänentoistoon AV-viritinvahvistimeen kytketyt kaiuttimet. Noudata valikkojen käytössä television käyttöohjeita. Varmista ettei ääni kuulu television kaiuttimista. DVD-Audio- tai Super Audio CD -levyn ääni ei välttämättä kuulu television kaiuttimista. Saat äänet kuulumaan televisiosta, kun asetat DVD-soittimen syöttämään 2-kanavaista PCM-audiota. (Valinnan mahdollisuus riippuu soittimen ominaisuuksista). Ääni alkaa kuulua myös AV-viritinvahvistimeen kytketyistä kaiuttimista, jos säädät äänenvoimakkuutta tai vaihdat ohjelmalähdettä. Kun haluat kuunnella ääntä taas pelkästään televisiosta, tee asiaan liittyvät valinnat uudelleen television valikoista. Noudata RI-järjestelmän kytkemisessä kaikkien laitteiden käyttöohjeita. Fi-17 Kytkeminen Kun valitset television ohjelmantuloliitännäksi jonkun muun kuin sen mihin AV-viritinvahvistin on kytketty, AV-viritinvahvistimen ohjelmalähteeksi valikoituu automaattisesti TV/CD. AV-viritinvahvistimen virta kytkeytyy automaattisesti päälle vain silloin, kun tilanne sitä edellyttää. Virta ei kytkeydy tarpeettomasti, vaikka AV-viritinvahvistin olisi liitettynä RIHD-yhteensopivaan televisioon tai soittimeen/tallentimeen. AV-viritinvahvistin ei kytkeydy päälle esimerkiksi silloin, jos ääntä on tarkoitus kuunnella television omista kaiuttimista. Linkitettyjen toimintojen käytettävyys riippuu laitteiden ominaisuuksista. Ohjaa AV-viritinvahvistimen toimintoja tarvittaessa etulevyn näppäimillä. Kytkemisvaihtoehtoja Video- ja audiosignaalien kulkureittejä Kytke AV-viritinvahvistin television ja ohjelmalähteen väliin, jotta ohjelmasignaali kulkee AV-viritinvahvistimen läpi. Voit kuunnella myös television ääntä AV-viritinvahvistimen kautta. Blu-ray Disc/DVD-soitin tms. AV-viritinvahvistin Audio TV, projektori tms. Video, Audio Video, Audio Voit käyttää videolaitteiden kytkemiseen seuraavia liitäntätyyppejä: komposiittivideo, komponenttivideo tai HDMI. Viimeksi mainittu tuottaa parhaan kuvan. Videosignaali kulkee AV-viritinvahvistimen läpi seuraavan kuvan mukaisesti. Komposiitti- ja komponenttivideosignaali skaalataan HDMI-lähtöihin sopivaksi.

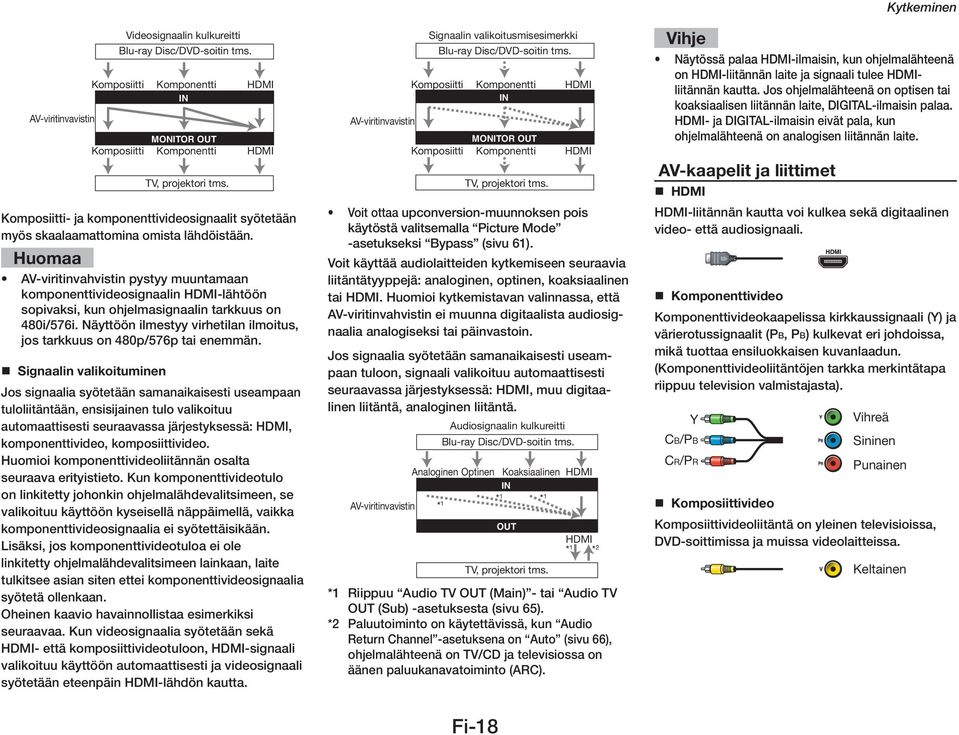

18 Kytkeminen AV-viritinvavistin Videosignaalin kulkureitti Blu-ray Disc/DVD-soitin tms. Komposiitti Komponentti IN MONITOR OUT Komposiitti Komponentti TV, projektori tms. HDMI HDMI Komposiitti- ja komponenttivideosignaalit syötetään myös skaalaamattomina omista lähdöistään. AV-viritinvahvistin pystyy muuntamaan komponenttivideosignaalin HDMI-lähtöön sopivaksi, kun ohjelmasignaalin tarkkuus on 480i/576i. Näyttöön ilmestyy virhetilan ilmoitus, jos tarkkuus on 480p/576p tai enemmän. Signaalin valikoituminen Jos signaalia syötetään samanaikaisesti useampaan tuloliitäntään, ensisijainen tulo valikoituu automaattisesti seuraavassa järjestyksessä: HDMI, komponenttivideo, komposiittivideo. Huomioi komponenttivideoliitännän osalta seuraava erityistieto. Kun komponenttivideotulo on linkitetty johonkin ohjelmalähdevalitsimeen, se valikoituu käyttöön kyseisellä näppäimellä, vaikka komponenttivideosignaalia ei syötettäisikään. Lisäksi, jos komponenttivideotuloa ei ole linkitetty ohjelmalähdevalitsimeen lainkaan, laite tulkitsee asian siten ettei komponenttivideosignaalia syötetä ollenkaan. Oheinen kaavio havainnollistaa esimerkiksi seuraavaa. Kun videosignaalia syötetään sekä HDMI- että komposiittivideotuloon, HDMI-signaali valikoituu käyttöön automaattisesti ja videosignaali syötetään eteenpäin HDMI-lähdön kautta. Signaalin valikoitusmisesimerkki Blu-ray Disc/DVD-soitin tms. Komposiitti Komponentti IN AV-viritinvavistin MONITOR OUT Komposiitti Komponentti HDMI TV, projektori tms. Voit ottaa upconversion-muunnoksen pois käytöstä valitsemalla Picture Mode -asetukseksi Bypass (sivu 61). Voit käyttää audiolaitteiden kytkemiseen seuraavia liitäntätyyppejä: analoginen, optinen, koaksiaalinen tai HDMI. Huomioi kytkemistavan valinnassa, että AV-viritinvahvistin ei muunna digitaalista audiosignaalia analogiseksi tai päinvastoin. Jos signaalia syötetään samanaikaisesti useampaan tuloon, signaali valikoituu automaattisesti seuraavassa järjestyksessä: HDMI, muu digitaalinen liitäntä, analoginen liitäntä. Audiosignaalin kulkureitti Blu-ray Disc/DVD-soitin tms. Analoginen Optinen Koaksiaalinen HDMI IN AV-viritinvavistin * 1 * 1 * 1 OUT TV, projektori tms. HDMI *1 Riippuu Audio TV OUT (Main) - tai Audio TV OUT (Sub) -asetuksesta (sivu 65). *2 Paluutoiminto on käytettävissä, kun Audio return Channel -asetuksena on Auto (sivu 66), ohjelmalähteenä on TV/CD ja televisiossa on äänen paluukanavatoiminto (ARC). Näytössä palaa HDMI-ilmaisin, kun ohjelmalähteenä on HDMI-liitännän laite ja signaali tulee HDMIliitännän kautta. Jos ohjelmalähteenä on optisen tai koaksiaalisen liitännän laite, DIGITAL-ilmaisin palaa. HDMI- ja DIGITAL-ilmaisin eivät pala, kun ohjelmalähteenä on analogisen liitännän laite. AV-kaapelit ja liittimet HDMI HDMI-liitännän kautta voi kulkea sekä digitaalinen video- että audiosignaali. Komponenttivideo Komponenttivideokaapelissa kirkkaussignaali (Y) ja värierotussignaalit (PB, PB) kulkevat eri johdoissa, mikä tuottaa ensiluokkaisen kuvanlaadun. (Komponenttivideoliitäntöjen tarkka merkintätapa riippuu television valmistajasta). Y CB/PB CR/PR Vihreä Sininen Punainen Komposiittivideo Komposiittivideoliitäntä on yleinen televisioissa, HDMI DVD-soittimissa ja muissa videolaitteissa. * 1 * 2 Keltainen Fi-18

19 Kytkeminen Optinen digitaaliaudio Optisen digitaaliliitännän kautta voit toistaa digitaalista audiota kuten PCM* 1, Dolby Digital ja DTS. Äänenlaatu on verratavissa koaksiaalisen digitaaliliitännän äänenlaatuun. Antennien kytkeminen Kytke pakkaukseen kuuluva FM-antenni ja AM-silmukka-antenni näiden ohjeiden mukaisesti. AV-viritinvahvistin ei vastaanota radiolähetyksiä ilman kunnon antennia, joten radion kuunteleminen edellyttää antennin kytkemistä. Koaksiaalinen digitaaliaudio Koaksiaalisen digitaaliliitännän kautta voit toistaa digitaalista audiota kuten PCM* 1, Dolby Digital ja DTS. Äänenlaatu on verratavissa optisen digitaaliliitännän tarjoamaan äänenlaatuun. Paina Työnnä johdin liittimeen Vapauta (Pohjois-Amerikan ja Taiwanin mallit) Työnnä liitin kokonaan paikoilleen (Euroopan, Australian ja Aasian mallit) Työnnä liitin kokonaan paikoilleen Analoginen audio (RCA) Analogisen audioliitännän (RCA) kautta kulkee analoginen audiosignaali. Valkoinen *1 PCM-signaalin yhteensopivat näytetaajuudet ovat 32/44,1/48/88,2/96 khz. HDMI-liitäntä mahdollistaa jopa 176,4/192 khz näytetaajuudet. AV-viritinvahvistimessa ei ole SCART-liitäntää. AV-viritinvahvistimen optisissa liittimissä on suojaläpät, jotka avautuvat, kun kaapelin liitin työnnetään paikoilleen. Läppä sulkeutuu automaattisesti, kun irrotat kaapelin. Työnnä kaapelin liitinpää aina huolellisesti loppuun asti. Varoitus Oranssi Punainen Kytke ja irrota optisen kaapelin liitin suorassa kulmassa, jotta suojaläppä ei viotu. AM-silmukka-antenin asentaminen AM-silmukka-antenni (vakiovaruste) Varoitus Älä vahingoita itseäsi käsitellessäsi nastoja. Nasta tms. FM-antenni (vakiovaruste) Kun AV-viritinvahvistin on käyttövalmis, avaa radio ja suuntaa antenni siten, että radiolähetysten vastaanotto onnistuu mahdollisimman hyvin. Sijoita AM-silmukka-antenni mahdollisimman kauas AV-viritinvahvistimesta, televisiosta, kaiutinkaapeleista ja virtajohdoista. Jos sisäkäyttöön tarkoitettu FM-vakioantenni ei riitä hyvään vastaanottoon, käytä talon FM-ulkoantennia. Jos sisäkäyttöön tarkoitettu AM-vakioantenni ei riitä hyvään vastaanottoon, käytä talon AM-ulkoantennia. Fi-19

20 RI-yhteensopivien Onkyo-laitteiden kytkeminen 1 Kytke kaikki Onkyo-laitteet analogisilla audiokaapeleilla (edellä olevan taulukon kytkemistapa 8), (sivu 15). 2 Tee -toiminnon edellyttämä kytkentä (katso oheista kuvaa). 3 Jos järjestelmässä on RI Dock -telakka tai kasettidekki, muuta sen ohjelmalähdetunnus sopivaksi (sivu 46). (Remote Interactive) -järjestelmä mahdollista seuraavat erikoistoiminnot: Järjestelmän päällekytkeminen / Automaattinen virrankytkentä Kun käynnistät -yhteensopivan ohjelmalähteen toiston, AV-viritinvahvistin herää automaattisesti valmiustilasta ja asettuu ohjelmalähteen edellyttämään toimintatilaan. Suora ohjelmalähteenvaihto Kun käynnistät -yhteensopivan laitteen toiston, AV-viritinvahvistin ottaa sen ohjelmalähteekseen automaattisesti. Kauko-ohjaus Voit ohjata -yhteensopivia Onkyo-laitteita AV-viritinvahvistimen kauko-ohjaimella. Suuntaa kauko-ohjain tällöin AV-viritinvahvistimen kauko-ohjausanturiin eikä lisälaitteeseen. Kauko-ohjaus edellyttää, että olet syöttänyt laitteistoon sopivat ohjauskoodit (sivu 72). Kasettinauhuri tms. RI Dock -telakka R L ANALOG AUDIO OUT R L ANALOG AUDIO OUT Tee -kytkennät RI-kaapeleilla. RI-kaapelit kuuluvat Onkyo-soittimien vakiovarusteisiin. Joissakin laitteissa on kaksi -liitäntää. Voit kytkeä kumman tahansa AV-viritinvahvistimeen, ja toisen voit kytkeä johonkin muuhun -yhteensopivaan ohjelmalähteeseen. Kytke -liitäntään vain Onkyo-laite. Muiden laitteiden kytkeminen saattaa aiheuttaa toimintahäiriön. Erillislaite ei välttämättä tue kaikkia -järjestelmän mahdollistamia toimintoja. Lue tarkat tiedot laitteen omasta käyttöohjeesta. Kun Zone 2 -toiminto on käytössä, automaattinen virrankytkentä ja suora ohjelmalähteenvaihto eivät ole toiminnassa. Kuulokkeiden käyttö Kytkeminen 1 Kytke kuulokkeet etulevyn PHONES-liitäntään. (Kuulokkeissa pitää olla ø 6,3 mm plugiliitin). Kun kuulokkeet on kytketty PHONES-liitäntään, näytössä palaa -ilmaisin. Laske äänenvoimakkuutta ennen kuulokkeiden kytkemistä. Kaiuttimien ääni mykistyy, kun kytket kuulokkeet PHONES-liitäntään. (Zone 2 -järjestelmän kaiuttimet eivät mykisty). Kun kytket kuulokkeet, kuuntelutilaksi vaihtuu automaattisesti Stereo. Kuuntelutila ei kuitenkaan vaihdu, jos se on jo valmiiksi Stereo, Mono, Direct tai Pure Audio (Euroopan, Australian ja Aasian mallit). Fi-20

21 Käynnistys ja perustoiminnot AV-viritinvahvistimen laittaminen käyttötilaan/valmiustilaan Virtajohdon kytkeminen 1 (Taiwanin mallit) Kytke pakkaukseen kuuluva virtajohto AC INLET -virtaliittimeen. Pistorasiaan Käytä vain pakkaukseen kuuluvaa virtajohtoa. Pakkauksessa oleva virtajohto on tarkoitettu vain tähän laitteeseen, joten älä käytä sitä minkään muun laitteen virtajohtona. Älä irrota virtajohtoa viritinvahvistimesta, kun johdon toinen pää on kiinni pistoriasiassa. Voit saada vakavan sähköiskun, jos vahingossa kosketat virtajohdon liitinnapoja johdon ollessa kytkettynä pistorasiaan. Käyttötila (ON) 1 Paina etulevyn ON/STANDBY-näppäintä. tai Paina ensin kauko-ohjaimen RECEIVER-näppäintä ja sitten RECEIVER-näppäintä. AV-viritinvahvistin asettuu valmiustilasta käyttötilaan ja näytön taustavalo syttyy. Varmista järjestelmän sujuva käyttö muutamalla helpolla toimenpiteellä (perusasetukset) Yksinkertaisten alkuvalmistelujen avulla muokkaat AV-viritinvahvistimen perusasetukset ennen varsinaisen käytön aloittamista. Perusasetukset sinun pitää tehdä vain kerran. Lue Perusasetukset (sivu 22). Valmiustila (STANDBY) Käynnistys ja perustoiminnot 1 Paina etulevyn ON/STANDBY-näppäintä. tai Paina ensin kauko-ohjaimen RECEIVER-näppäintä ja sitten RECEIVER-näppäintä. AV-viritinvahvistin asettuu käyttötilasta valmiustilaan. Säädä äänenvoimakkuus pieneksi ennen käytön lopettamista, jotta liian suuri voimakkuus ei yllätä seuraavalla käyttökerralla. Näyttöön voi ilmestyä HYBRID STANDBY -ilmaisin riippuen asetuksista (sivu 22). Lue virran kytkeytymisestä lisää kohdasta Automaattinen kytkeytyminen valmiustilaan (sivu 66). Jos HDMI Through -toiminto ei ole käytössä, etulevyn AUX-tuloon kytketyn MHL-yhteensopivan laitteen akku ei lataudu valmiustilan aikana. 2 Kytke virtajohdon toinen pää pistorasiaan. Kytke kaiuttimet ja kaikki AV-laitteet ennen virtajohdon kytkemistä. AV-viritinvahvistimen virran päällekytkeminen saattaa aiheuttaa hetkellisen jännitepiikin, joka häiritsee muita samassa virtapiirissä olevia laitteita. Jos näin käy, siirrä viritinvahvistin toiseen virtapiiriin. Fi-21

22 Ilmoitus ohjelmistopäivityksestä Kun laitteeseen on saatavana uusi laiteohjelmisto, näyttöön ilmestyy Firmware Update Available -viesti. Toiminto edellyttää, että AV-viritinvahvistin on kytketty Internetiin (sivu 16, 27). Päivitä laiteohjelmisto näytön ohjeita seuraten. Valitse etulevyn tai kauko-ohjaimen / - ja ENTER-näppäimillä jokin seuraavista vaihtoehdoista. Update Now: Laiteohjelmiston päivittäminen aloitetaan saman tien. Lue Firmware-laiteohjelmistopäivitys (sivu 85). Remind me Later: Päivittämiskehotus ilmestyy uudestaan seuraavalla käyttökerralla. Never Remind me: Päivittämiskehotuksen ei ilmesty näyttöön automaattisesti. Voit sallia tai estää päivittämisviestin ilmestymisen. Lue Update Notice (päivittämistiedote) (sivu 67). HYBRID STANDBY -ilmaisin AV-viritinvahvistin kuluttaa mahdollisimman vähän sähköä valmiustilan aikana. Virtapiirin optimoinnista kertova HYBRID STANDBY -ilmaisin palaa seuraavissa tilanteissa: - HDMI Through -toiminto on käytössä (HDMI-ilmaisin ei pala). - Network Standby -toiminto on käytössä (NET-ilmaisin ei pala). HYBRID STANDBY -ilmaisin ei pala, jos Multi Zone -monihuonetoiminto on käytössä tai HDMI IN 1 (MHL) -tuloon kytketyn laitteen akku on latautumassa. Perusasetukset Tässä luvussa neuvotaan perusasetukset, jotka sinun kannattaa tehdä AV-viritinvahvistimen ensimmäisellä käytökerralla. Kun kytket virran ensimmäisen kerran päälle, pääset tekemään perusasetukset kätevästi kuvaruutuun avautuvan apuohjelman avulla. Kuvaruutuvalikot näkyvät vain televisiosta, joka on kytketty HDMI OUT MAIN -liitäntään. Kuvaruutuvalikon kielen valinta Tässä vaiheessa valitset kuvaruudussa näkyvien valikkotekstien kielen. Lue lisäksi Kuvaruutuvalikon asetukset -luvun Language (kieli) -kohta (sivu 64). Jos painat HOME-näppäintä, asetusapuohjelma sulkeutuu. Jos haluat muuttaa perusasetuksia myöhemmin, voit tehdä sen Hardware Setup -valikon Initial Setup -kohdan avulla (sivu 68). Kun olet valinnut kuvaruutuvalikon kielen, ruutuun avautuu seuraavanlainen aloitusikkuna. Initial Setup Welcome to initial setup. Have you connected all the speakers and devices? Before starting, please connect speakers and sources. Now, would you like to start initial setup? 1st Step : Audyssey MultEQ: Auto Setup 2nd Step : Source Connection 3rd Step : Remote Mode Setup 4th Step : Network Connection Yes No HOME Exit Käynnistys ja perustoiminnot 1 Valitse etulevyn tai kauko-ohjaimen / - näppäimillä jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Yes: Asetusten teossa siirrytään seuraavaksi Audyssey MultEQ: Auto Setup -vaiheeseen. No: Asetusten teko lopetetaan. Asetusapuohjelmassa siirrytään vaiheeseen Perusasetusten säädön lopettaminen (Terminating the Initial Setup) (sivu 23). Jos haluat muuttaa perusasetuksia myöhemmin, voit tehdä sen Hardware Setup -valikon Initial Setup -kohdan avulla (sivu 68). Automaattinen säätö (Audyssey MultEQ: Auto Setup) Tässä vaiheessa säädetään kaiutinasetukset automaattisesti 1 Valitse etulevyn tai kauko-ohjaimen / - näppäimillä jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Do it Now: Kaiutinasetukset säädetään automaattisesti kuvaruudun ohjeita noudattaen. Lue Kaiutinasetusten automaattinen säätö (sivu 24). Kun tämä vaihe on tehty, asetusapuohjelmassa siirrytään vaiheeseen Ohjelmalähteen kytkennät (Source Connection). Do it Later: Tämä asetusvaihe ohitetaan. Paina ENTER-näppäintä ja jatka vaiheeseen Ohjelmalähteen kytkennät (Source Connection). Fi-22

23 Ohjelmalähteen kytkennät (Source Connection) Tässä vaiheessa varmistetaan, että ohjelmalähteet on kytketty oikein. 1 Valitse etulevyn tai kauko-ohjaimen / -näppäimillä jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Yes, Continue: Kytkennät tarkastetaan. No, Skip: Tämä asetusvaihe ohitetaan. Asetuksia jatketaan kohdasta Kauko-ohjaimen asetukset (Remote Mode Setup). 2 Valitse se ohjelmalähdevalitsin, johon liittyvän ohjelmalähteen kytkennän haluat tarkastaa. Paina sitten ENTER-näppäintä. Kuvaruutuun pitäisi nyt ilmestyä ohjelmalähteen kuvake ja varmistusviesti siitä, että laite on kytketty oikein. 3 Valitse valintaikkunasta / - näppäimillä jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Yes: Ohjelmalähteen kuvake ja varmistusviesti ilmestyivät kuvaruutuun aiotulla tavalla. No: Virheraportti avautui ruutuun. Noudata ongelmatilanteen ratkaisuohjeita ja tarkasta ohjelmalähteen kytkennät ja toimivuus. 4 Valitse / - näppäimillä jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Yes: Palaa vaiheeseen 2. No, Done Checking: Asetuksia jatketaan kohdasta Kauko-ohjaimen asetukset (Remote Mode Setup). Kauko-ohjaimen asetukset (Remote Mode Setup) Tässä vaiheessa voit syöttää laitteiston tarvitsemat kauko-ohjauskoodit. 1 Valitse / - näppäimillä jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Yes: Syötä kauko-ohjauskoodit. Lue Sopivan kauko-ohjauskoodin selvittäminen -luvun vaihe 5 (sivu 71). No, Skip: Tämä vaihe ohitetaan ja asetuksia jatketaan kohdasta Verkkoyhteys (Network Connection). 2 Kun olet syöttänyt kauko-ohjauskoodin, valitse / - näppäimillä jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Yes, Done: Asetuksia jatketaan kohdasta Verkkoyhteys (Network Connection). No, not yet: Voit syöttää lisää kauko-ohjauskoodeja. Verkkoyhteys (Network Connection) Tässä vaiheessa tarkastetaan verkkoyhteyden toimivuus. 1 Valitse / - näppäimillä jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Yes: Verkkoyhteyden toimivuus tarkastetaan. No, Skip: Tämä vaihe ohitetaan ja asetusten säätö lopetetaan. Fi-23 Käynnistys ja perustoiminnot 2 Tarkasta verkkoyhteyden toimivuus noudattamalla kuvaruutuun ilmestyviä ohjeita. Tarkastus on valmis, kun kuvaruutuun ilmestyy teksti Succesfully connected (verkkoyhteys on kytketty oikein). Paina ENTER-näppäintä lopettaaksesi asetusten säätämisen. Jos valitsit Wireless eli sinulla on langaton verkkoyhteys, tee sen edellyttämät asetukset. Lue lisää kohdasta Langattoman lähiverkon asetukset (WLAN) (sivu 27). 3 Jos kuvaruutuun ilmestyy virheilmoitus, valitse jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Retry: Tarkasta verkkoyhteys uudestaan. No, Do it Later: Tämä vaihe ohitetaan ja asetusten säätäminen lopetetaan. Asetusapuohjelma siirtyy vaiheeseen Terminating the Initial Setup (perusasetusten säädön lopettaminen). Perusasetusten säädön lopettaminen (Terminating the Initial Setup) Perusasetusten säätäminen lopetetaan. 1 Paina ENTER-näppäintä. Jos haluat muuttaa perusasetuksia myöhemmin, voit tehdä sen Hardware Setup -valikon Initial Setup -kohdan avulla (sivu 68).
