MP3-RADIO USB/SD/MMC -AUTORADION KÄYTTÖOPAS

Transkriptio

1 ROCK POP EQ CLAS RDM AUTORADIO FINwww.facebook.com/denverelectronics MP3-RADIO USB/SD/MMC -AUTORADION KÄYTTÖOPAS CAU CAU-436 FM/USB/SD MP3 PLAYER TA PTY 8 VOL/SEL AF Virta päälle/pois päältä 2. Irrotettava painike 3. Vaihda radiokanavaa / Hae automaattisesti / Tallennuspainike 4. Radiomuistinumero Radiohaku eteenpäin / Seuraava kappale 6. LCD 7. Kaukosäätimen vastaanottoikkuna 8. USB-aukko 9. Aux in 10. SD / MMC -korttipaikka (sisäänrakennettu) 11. Äänenvoimakkuuden säädin / Äänitehosteen vaihto 12. Radiohaku taaksepäin / Edellinen kappale 13. Palautus (sisäänrakennettu) 14. RDS TA 15. RDS PTY 16. EQ 17. Tila 18. Kello 19. Äänenvaimennus 20. RDS AF 1

2 1.Perustoiminto 1. Virta päälle/pois päältä (1) Tämän painikkeen lyhyt painallus kääntää virran päälle tai pois päältä. 2. Tila (17) Tämän painikkeen lyhyt painallus vaihtaa tilan: Radio USB SD AUX IN. 3. Äänenvoimakkuuden säädin / Äänitehosteen vaihto (11) Käännä tätä painiketta säätääksesi ääntä. Toistuva lyhyt painallus vaihtaa äänitehostetta seuraavasti: Äänenvoimakkuus BASSO DISKANTTI BAL FAD EQ POIS PÄÄLTÄ/PÄÄLLÄ LOUD POIS PÄÄLTÄ/PÄÄLLÄ Äänenvoimakkuus Valitessasi haluamasi tilan, voit suorittaa valinnan kääntämällä vasemmanpuoleista tai oikeanpuoleista Äänenvoimakkuuspainiketta. 4. LCD (6) Se esittää radiotaajuuden sekä SD/USB-sisällön. 5. Vaihda radiokanavaa / Hae automaattisesti / Tallennuspainike(3) Radiotilassa, lyhyt (20/14) -painikkeen painallus kääntää AF/TA:n pois päältä ja siirtyy FM-tilaan. Painikkeen (3) lyhyt painallus vaihtaa tilan: FM1-FM2-FM3. Pitkä painallus hakee ja tallentaa radiokanavat (1-6) automaattisesti. 6. Radiomuistinumero(4) Radiotilassa, löytäessäsi kanavan, josta pidät numeropainikkeen (1-6) pitkä painallus, tallentaa kanavan tällä numerolla. Voit esimerkiksi painaa numeroa 2 ja kun seuraavan kerran painat numeroa 2, asema esitetään suoraan. 7. Radiohaku taaksepäin / Edellinen kappale (12) Radiotilassa, tämän painikkeen lyhyt painallus hakee radiokanavia taaksepäin. Ja se keskeytyy ja siirtyy toistotilaan radiokanavan löytyessä. Tämän painikkeen pitkä painallus (n. kolme sekuntia) aloittaa kanavien manuaalisen haun ja tämän painikkeen lyhyt painallus aloittaa kanava haun ja mikäli et paina mitään painiketta 5 sekunnin kuluessa, toiminto päätetään. 8. Radiohaku eteenpäin / Seuraava kappale (5) Radiotilassa, tämän painikkeen lyhyt painallus hakee radiokanavia eteenpäin. Ja se keskeytyy ja siirtyy toistotilaan radiokanavan löytyessä. Tämän painikkeen pitkä painallus (n. kolme sekuntia) aloittaa kanavien manuaalisen haun ja tämän painikkeen lyhyt painallus aloittaa kanava haun ja mikäli et paina mitään painiketta 5 sekunnin kuluessa, toiminto päätetään. 2

3 9. Kello (18) Paina tätä painiketta lyhyesti nähdäksesi kellonajan. Paina tätä painiketta, kunnes kellonaika alkaa vilkkua ja voit sitten painaa lyhyesti painiketta (11) ja kääntää oikealla ja vasemmalle säätääksesi aikaa (tunnit/minuutit). 10. Aux in (9) Painamalla lyhyesti tätä painiketta (17) voit siirtää laitteen AUX in - tilaan, ja toistaa ulkoista musiikkia liittämällä laiteen tähän Aux inaukkoon. 11. Palautus-painike (13) Mikäli järjestelmän toiminnassa on häiriö, irrota etupaneeli ja paina painiketta (13) käynnistääksesi laitteen uudelleen. 12. SD / MMC -korttipaikka (sisäänrakennettu) (10) Irrotettuasi etupaneelin. Aseta SD / MMC -kortti korttipaikkaan ja aseta sitten etupaneeli paikalleen. Paina TILA SD-tilaan. Silloin se lukee musiikkia (MP3 / WMA / ID3) SD / MMC -kortilta. 13. USB-korttipaikka (8) Aseta U-levy (8) USB-aukkoon. Laite lukee musiikkia (MP3/WMA/ID3) U-levyltä ). Aseta SD / MMC / USB -korttipaikkaan, ja paina numeropainiketta 1 (4) keskeyttääksesi toiminnon. Lyhyt painallus uudelleen käynnistää toiston uudelleen. 2). Aseta SD/MMC / USB aukkoon, painikkeen (5) lyhyt painallus saa laitteen toistamaan seuraavan kappaleen. 3). Aseta SD/MMC / USB aukkoon, painikkeen (12) lyhyt painallus saa laitteen toistamaan edellisen kappaleen. 4). Aseta SD / MMC / USB -korttipaikkaan, ja paina numeropainiketta 2 (4) käynnistääksesi hakutoiminnon. 5). Aseta SD / MMC / USB -korttipaikkaan, ja paina numeropainiketta 3 (4) käynnistääksesi toistotoiminnon. 6). Aseta SD / MMC / USB -korttipaikkaan, ja paina numeropainiketta 4 (4) käynnistääksesi satunnaistoistotoiminnon. 7). Aseta SD / MMC / USB -korttipaikkaan, ja paina numeropainiketta 5 (4) käynnistääksesi 10 viimeisimmän kappaleen toiston. Siirry edelliseen tiedostoon painamalla painiketta pitkään. 8). Aseta SD / MMC / USB -korttipaikkaan, ja paina numeropainiketta 6 (4) käynnistääksesi seuraavien 10 kappaleen toiston. Siirry seuraavaan tiedostoon painamalla painiketta pitkään. 2.RDS-toiminto 1. Virran ollessa päällä laitteen oletetaan vastaanottavan RDSsignaali ja se vastaanottaa ja toistaa RDS-radiokanavia automaattisesti ja RDS-radion toiminnot ovat samat kuin FM-radion. 3

4 2. MP3-tilassa, painikkeen (14) AF/TA ja painikkeen PTY (15) painallus kääntää laitteen Päälle. Laite vastaanottaa ja toistaa RDS-radiokanavia automaattisesti sekunnin kuluttua. Mikäli painat painiketta (14) AF/TA ja PTY painiketta (15) kääntääksesi toiminnon OFF, laite alkaa toistaa USB/SD-kortilla olevaa musiikkia. 3. EON: Muiden verkkojen tiedot Hakee muiden verkkojen tai asemien liikennetiedotuksia automaattisesti ja valitsee viimeisimmän liikennetiedotuksen ja keskeyttää samalla senhetkisen toistotilan. 4. AF: Vaihtoehtoiset taajuudet Valitsee aseman vahvimman signaalitaajuuden automaattisesti. Kun autolla siirrytään alueelta toiselle. 5. TP: Liikenneohjelma 6. PS: Ohjelmapalvelu 7. TA: Liikennetiedotus 8. PTY: Ohjelmatyyppi. 4

5 4. Asennuskaavio 1. Muovikehys 2. Radio 3. Paneeli 4. Kiinteä laatikko 5. Musta kiinteä kalvo 5. Johtokaavio (PUNAINEN) (VALKOINEN) (PUNAINEN) (VALKOINEN) Antenniliitin Virtakytkin punainen vasen takakaiutin vasen etukaiutin harmaa harmaa / musta sininen sininen / musta musta negatiiviseen napaan keltainen 10 A SULAKE positiiviseen napaan oranssi antenniin ruskea oikea takakaiutin ruskea / musta vihreä oikea etukaiutin vihreä / musta +12V DC NEGATIIVINEN MAATTO 6. Vianetsintä Vika LCD-näyttö ei toimi. Ei ääntä. Hiljainen ääni (epäpuhdas). Mono-raita. Syyt Keltaista johtoa ei ole liitetty paristo + -kohtaan. Sulake tai punainen johto on auki Ratkaisut Varmista, että keltainen johto on liitetty paristo + -kohtaan Vaihda sulake Ei virransaantia. Liitä virtajohto. Liitä kaiuttimen Kaiuttimen johto on avoimessa virtapiirissä. johto. SD/MMC -kortti, U-levyllä ei ole kappaletta Tarkista SD/MMC-kortin vastaavassa tiedostomuodossa. sisältö, U-levy. SD/MMC -kortti, U-levy on likainen, jolloin Puhdista puhtaalla alkoholilla. kontakti on heikko. Korkea sisäinen vastus. Heikko antennin kontakti. Yksi kaiuttimen johdoista on avoimessa virtapiirissä. Vahvistimen integroitu piiri on vahingoittunut. Vaihda virtalähde. Kiristä antennin liitin. Liitä kaiuttimen johto. Vaihda vahvistimen integroitu piiri. Huomaa: Pidätämme oikeuden muuttaa teknisiä tietoja ilman ennakkoilmoitusta. 5

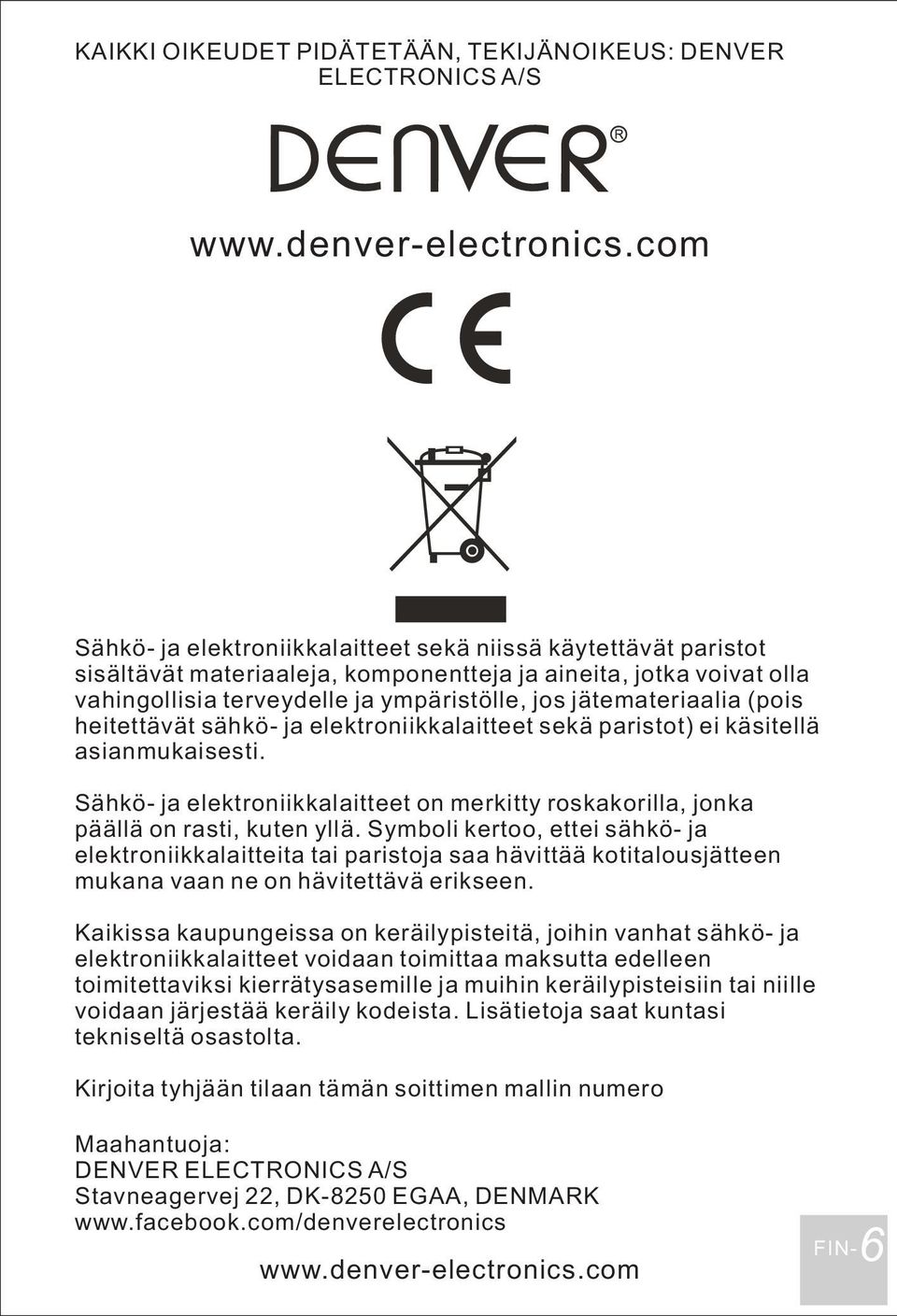

6 KAIKKI OIKEUDET PIDÄTETÄÄN, TEKIJÄNOIKEUS: DENVER ELECTRONICS A/S Sähkö- ja elektroniikkalaitteet sekä niissä käytettävät paristot sisältävät materiaaleja, komponentteja ja aineita, jotka voivat olla vahingollisia terveydelle ja ympäristölle, jos jätemateriaalia (pois heitettävät sähkö- ja elektroniikkalaitteet sekä paristot) ei käsitellä asianmukaisesti. Sähkö- ja elektroniikkalaitteet on merkitty roskakorilla, jonka päällä on rasti, kuten yllä. Symboli kertoo, ettei sähkö- ja elektroniikkalaitteita tai paristoja saa hävittää kotitalousjätteen mukana vaan ne on hävitettävä erikseen. Kaikissa kaupungeissa on keräilypisteitä, joihin vanhat sähkö- ja elektroniikkalaitteet voidaan toimittaa maksutta edelleen toimitettaviksi kierrätysasemille ja muihin keräilypisteisiin tai niille voidaan järjestää keräily kodeista. Lisätietoja saat kuntasi tekniseltä osastolta. Kirjoita tyhjään tilaan tämän soittimen mallin numero Maahantuoja: DENVER ELECTRONICS A/S Stavneagervej 22, DK-8250 EGAA, DENMARK 6
