TX-NR414. Sisältö. AV-viritinvahvistin. Käyttöohje FI-1. Turvaohjeet ja esittely...2. Sisällysluettelo...6. Kytkeminen...12

Transkriptio

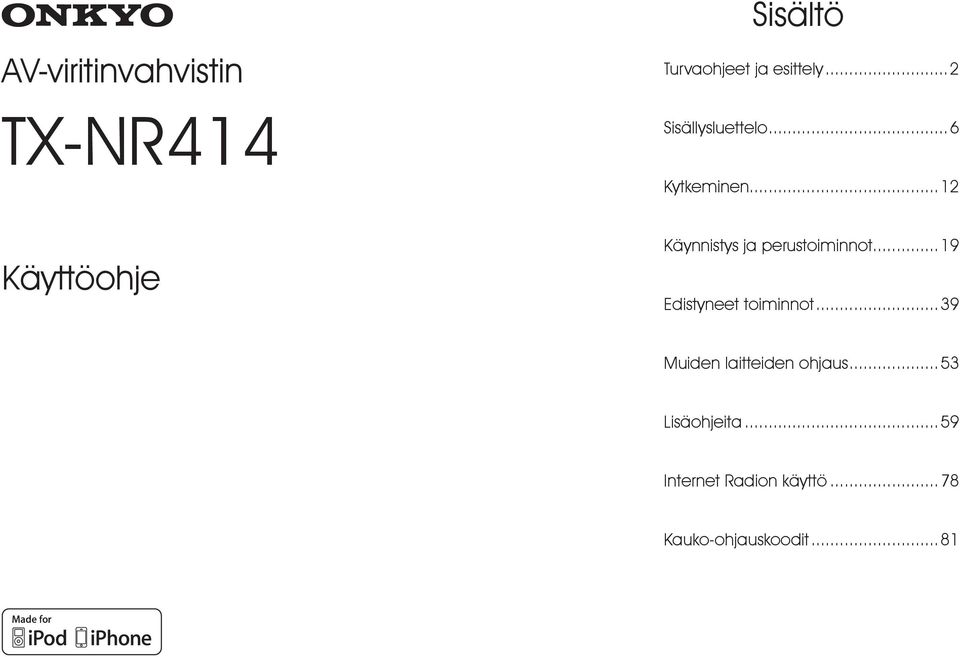

1 AV-viritinvahvistin TX-NR414 Sisältö Turvaohjeet ja esittely...2 Sisällysluettelo...6 Kytkeminen...12 Käyttöohje Käynnistys ja perustoiminnot...19 Edistyneet toiminnot...39 Muiden laitteiden ohjaus...53 Lisäohjeita...59 Internet Radion käyttö...78 Kauko-ohjauskoodit...81 FI-1

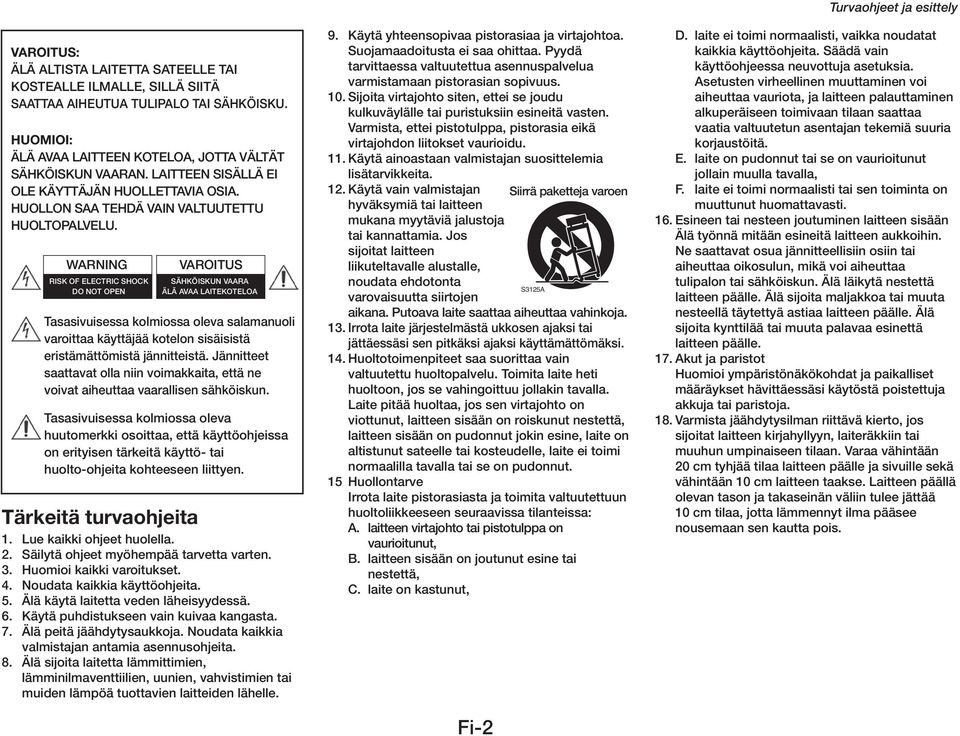

2 Varoitus: Älä altista laitetta sateelle tai kostealle ilmalle, sillä siitä saattaa aiheutua tulipalo tai sähköisku. Huomioi: ÄLÄ AVAA LAITTEEN KoTELoa, JoTTA VÄLTÄT sähköiskun VAArAN. LAITTEEN SISÄLLÄ EI ole KÄyTTÄJÄN HuoLLETTAVIA osia. HuoLLoN SAA TEHDÄ VAIN VALTuuTETTu huoltopalvelu. WARNING RISK OF ELECTRIC SHOCK DO NOT OPEN VAROITUS SÄHKÖISKUN VAARA ÄLÄ AVAA LAITEKOTELOA Tasasivuisessa kolmiossa oleva salamanuoli varoittaa käyttäjää kotelon sisäisistä eristämättömistä jännitteistä. Jännitteet saattavat olla niin voimakkaita, että ne voivat aiheuttaa vaarallisen sähköiskun. Tasasivuisessa kolmiossa oleva huutomerkki osoittaa, että käyttöohjeissa on erityisen tärkeitä käyttö- tai huolto-ohjeita kohteeseen liittyen. Tärkeitä turvaohjeita 1. Lue kaikki ohjeet huolella. 2. Säilytä ohjeet myöhempää tarvetta varten. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia käyttöohjeita. 5. Älä käytä laitetta veden läheisyydessä. 6. Käytä puhdistukseen vain kuivaa kangasta. 7. Älä peitä jäähdytysaukkoja. Noudata kaikkia valmistajan antamia asennusohjeita. 8. Älä sijoita laitetta lämmittimien, lämminilmaventtiilien, uunien, vahvistimien tai muiden lämpöä tuottavien laitteiden lähelle. 9. Käytä yhteensopivaa pistorasiaa ja virtajohtoa. Suojamaadoitusta ei saa ohittaa. Pyydä tarvittaessa valtuutettua asennuspalvelua varmistamaan pistorasian sopivuus. 10. Sijoita virtajohto siten, ettei se joudu kulkuväylälle tai puristuksiin esineitä vasten. Varmista, ettei pistotulppa, pistorasia eikä virtajohdon liitokset vaurioidu. 11. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita. 12. Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä jalustoja tai kannattamia. Jos sijoitat laitteen liikuteltavalle alustalle, noudata ehdotonta varovaisuutta siirtojen aikana. Putoava laite saattaa aiheuttaa vahinkoja. 13. Irrota laite järjestelmästä ukkosen ajaksi tai jättäessäsi sen pitkäksi ajaksi käyttämättömäksi. 14. Huoltotoimenpiteet saa suorittaa vain valtuutettu huoltopalvelu. Toimita laite heti huoltoon, jos se vahingoittuu jollakin tavalla. Laite pitää huoltaa, jos sen virtajohto on viottunut, laitteen sisään on roiskunut nestettä, laitteen sisään on pudonnut jokin esine, laite on altistunut sateelle tai kosteudelle, laite ei toimi normaalilla tavalla tai se on pudonnut. 15 Huollontarve Irrota laite pistorasiasta ja toimita valtuutettuun huoltoliikkeeseen seuraavissa tilanteissa: A. laitteen virtajohto tai pistotulppa on vaurioitunut, B. laitteen sisään on joutunut esine tai nestettä, C. laite on kastunut, Fi-2 Siirrä PORTABLE paketteja CART WARNING varoen S3125A Turvaohjeet ja esittely D. laite ei toimi normaalisti, vaikka noudatat kaikkia käyttöohjeita. Säädä vain käyttöohjeessa neuvottuja asetuksia. Asetusten virheellinen muuttaminen voi aiheuttaa vauriota, ja laitteen palauttaminen alkuperäiseen toimivaan tilaan saattaa vaatia valtuutetun asentajan tekemiä suuria korjaustöitä. E. laite on pudonnut tai se on vaurioitunut jollain muulla tavalla, F. laite ei toimi normaalisti tai sen toiminta on muuttunut huomattavasti. 16. Esineen tai nesteen joutuminen laitteen sisään Älä työnnä mitään esineitä laitteen aukkoihin. Ne saattavat osua jännitteellisiin osiin tai aiheuttaa oikosulun, mikä voi aiheuttaa tulipalon tai sähköiskun. Älä läikytä nestettä laitteen päälle. Älä sijoita maljakkoa tai muuta nesteellä täytettyä astiaa laitteen päälle. Älä sijoita kynttilää tai muuta palavaa esinettä laitteen päälle. 17. Akut ja paristot Huomioi ympäristönäkökohdat ja paikalliset määräykset hävittäessäsi käytöstä poistettuja akkuja tai paristoja. 18. Varmista jäähdytysilman riittävä kierto, jos sijoitat laitteen kirjahyllyyn, laiteräkkiin tai muuhun umpinaiseen tilaan. Varaa vähintään 20 cm tyhjää tilaa laitteen päälle ja sivuille sekä vähintään 10 cm laitteen taakse. Laitteen päällä olevan tason ja takaseinän väliin tulee jättää 10 cm tilaa, jotta lämmennyt ilma pääsee nousemaan sen kautta pois.

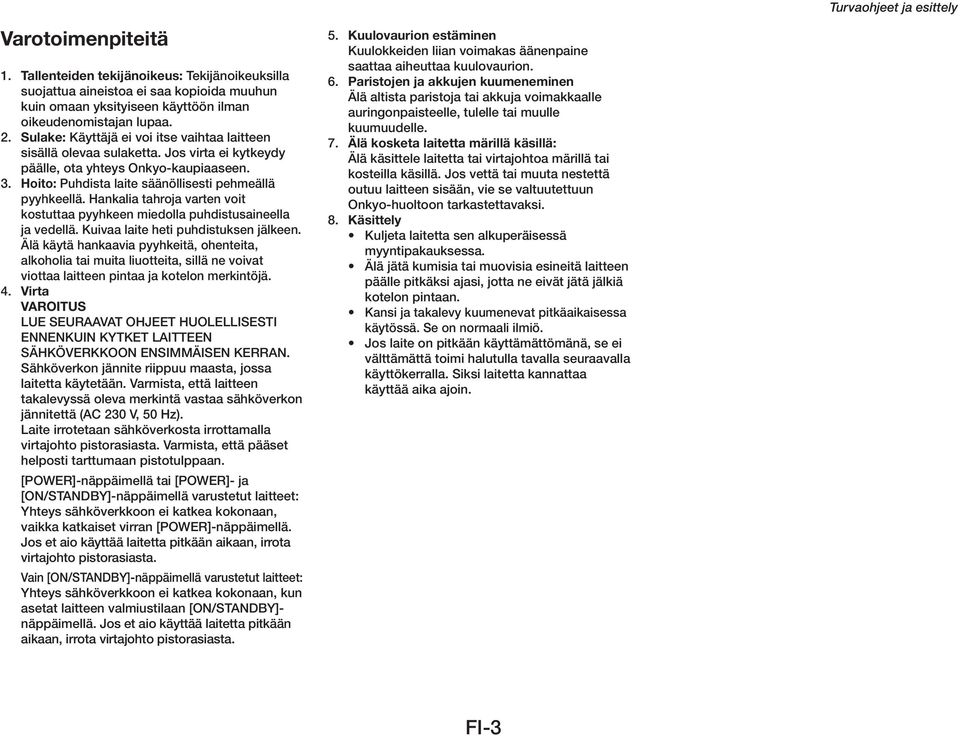

3 Turvaohjeet ja esittely Varotoimenpiteitä 1. Tallenteiden tekijänoikeus: Tekijänoikeuksilla suojattua aineistoa ei saa kopioida muuhun kuin omaan yksityiseen käyttöön ilman oikeudenomistajan lupaa. 2. Sulake: Käyttäjä ei voi itse vaihtaa laitteen sisällä olevaa sulaketta. Jos virta ei kytkeydy päälle, ota yhteys Onkyo-kaupiaaseen. 3. Hoito: Puhdista laite säänöllisesti pehmeällä pyyhkeellä. Hankalia tahroja varten voit kostuttaa pyyhkeen miedolla puhdistusaineella ja vedellä. Kuivaa laite heti puhdistuksen jälkeen. Älä käytä hankaavia pyyhkeitä, ohenteita, alkoholia tai muita liuotteita, sillä ne voivat viottaa laitteen pintaa ja kotelon merkintöjä. 4. Virta Varoitus Lue seuraavat ohjeet huolellisesti ennenkuin kytket laitteen sähköverkkoon ensimmäisen kerran. Sähköverkon jännite riippuu maasta, jossa laitetta käytetään. Varmista, että laitteen takalevyssä oleva merkintä vastaa sähköverkon jännitettä (AC 230 V, 50 Hz). Laite irrotetaan sähköverkosta irrottamalla virtajohto pistorasiasta. Varmista, että pääset helposti tarttumaan pistotulppaan. [POWER]-näppäimellä tai [POWER]- ja [ON/STANDBY]-näppäimellä varustetut laitteet: Yhteys sähköverkkoon ei katkea kokonaan, vaikka katkaiset virran [POWER]-näppäimellä. Jos et aio käyttää laitetta pitkään aikaan, irrota virtajohto pistorasiasta. Vain [ON/STANDBY]-näppäimellä varustetut laitteet: Yhteys sähköverkkoon ei katkea kokonaan, kun asetat laitteen valmiustilaan [ON/STANDBY]- näppäimellä. Jos et aio käyttää laitetta pitkään aikaan, irrota virtajohto pistorasiasta. 5. Kuulovaurion estäminen Kuulokkeiden liian voimakas äänenpaine saattaa aiheuttaa kuulovaurion. 6. Paristojen ja akkujen kuumeneminen Älä altista paristoja tai akkuja voimakkaalle auringonpaisteelle, tulelle tai muulle kuumuudelle. 7. Älä kosketa laitetta märillä käsillä: Älä käsittele laitetta tai virtajohtoa märillä tai kosteilla käsillä. Jos vettä tai muuta nestettä outuu laitteen sisään, vie se valtuutettuun Onkyo-huoltoon tarkastettavaksi. 8. Käsittely Kuljeta laitetta sen alkuperäisessä myyntipakauksessa. Älä jätä kumisia tai muovisia esineitä laitteen päälle pitkäksi ajasi, jotta ne eivät jätä jälkiä kotelon pintaan. Kansi ja takalevy kuumenevat pitkäaikaisessa käytössä. Se on normaali ilmiö. Jos laite on pitkään käyttämättömänä, se ei välttämättä toimi halutulla tavalla seuraavalla käyttökerralla. Siksi laitetta kannattaa käyttää aika ajoin. FI-3

4 Turvaohjeet ja esittely Euroopassa käytettävät mallit Vaatimustenmukaisuusvakuutus Onkyo Europe Electronics GmbH Liegnitzerstrasse 6, Groebenzell, Germany Vakuutamme, että tässä käyttöohjeessa kuvattu Onkyo-tuote täyttää asiaan liittyvät tekniset normit kuten EN60065, EN55013, EN55020 ja EN , Groebenzell, Germany Onkyo Europe Electronics GmbH Fi-4

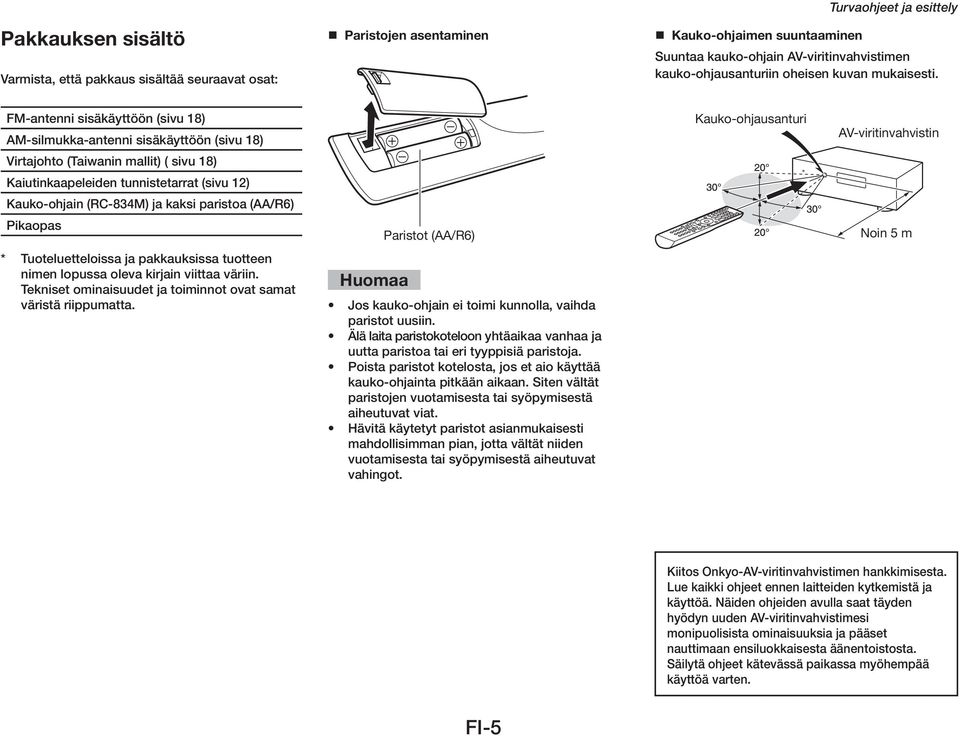

5 Pakkauksen sisältö Varmista, että pakkaus sisältää seuraavat osat: Paristojen asentaminen Kauko-ohjaimen suuntaaminen Turvaohjeet ja esittely Suuntaa kauko-ohjain AV-viritinvahvistimen kauko-ohjausanturiin oheisen kuvan mukaisesti. FM-antenni sisäkäyttöön (sivu 18) AM-silmukka-antenni sisäkäyttöön (sivu 18) Virtajohto (Taiwanin mallit) ( sivu 18) Kaiutinkaapeleiden tunnistetarrat (sivu 12) Kauko-ohjain (RC-834M) ja kaksi paristoa (AA/R6) Pikaopas * Tuoteluetteloissa ja pakkauksissa tuotteen nimen lopussa oleva kirjain viittaa väriin. Tekniset ominaisuudet ja toiminnot ovat samat väristä riippumatta. Paristot (AA/R6) Jos kauko-ohjain ei toimi kunnolla, vaihda paristot uusiin. Älä laita paristokoteloon yhtäaikaa vanhaa ja uutta paristoa tai eri tyyppisiä paristoja. Poista paristot kotelosta, jos et aio käyttää kauko-ohjainta pitkään aikaan. Siten vältät paristojen vuotamisesta tai syöpymisestä aiheutuvat viat. Hävitä käytetyt paristot asianmukaisesti mahdollisimman pian, jotta vältät niiden vuotamisesta tai syöpymisestä aiheutuvat vahingot. Kauko-ohjausanturi AV-viritinvahvistin Noin 5 m Kiitos Onkyo-AV-viritinvahvistimen hankkimisesta. Lue kaikki ohjeet ennen laitteiden kytkemistä ja käyttöä. Näiden ohjeiden avulla saat täyden hyödyn uuden AV-viritinvahvistimesi monipuolisista ominaisuuksia ja pääset nauttimaan ensiluokkaisesta äänentoistosta. Säilytä ohjeet kätevässä paikassa myöhempää käyttöä varten. FI-5

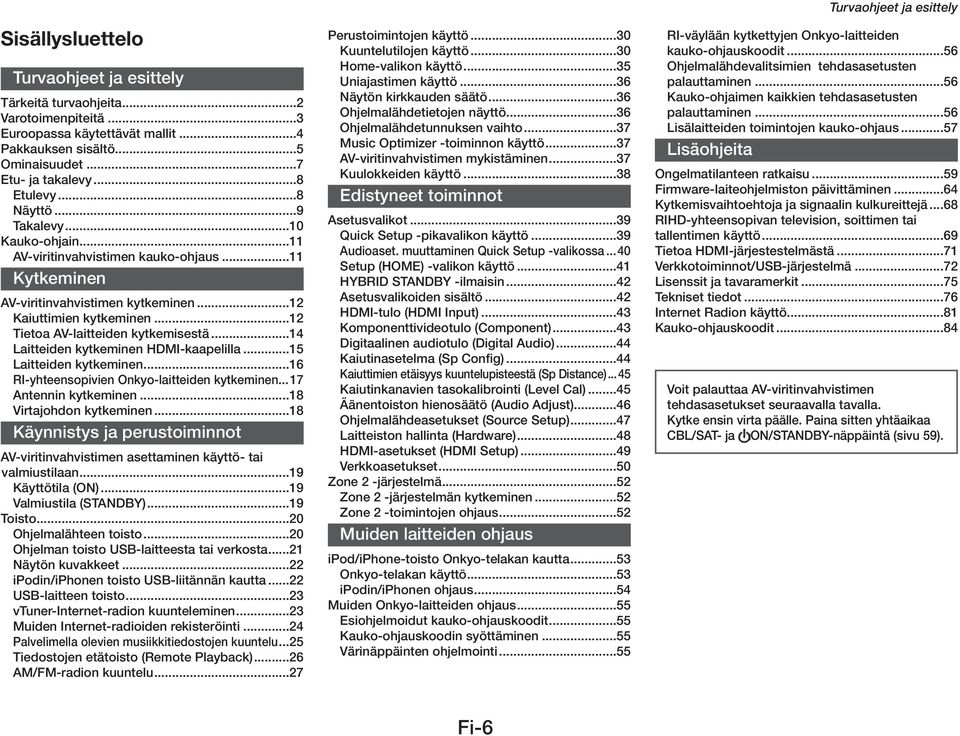

6 Sisällysluettelo Turvaohjeet ja esittely Tärkeitä turvaohjeita...2 Varotoimenpiteitä...3 Euroopassa käytettävät mallit...4 Pakkauksen sisältö...5 Ominaisuudet...7 Etu- ja takalevy...8 Etulevy...8 Näyttö...9 Takalevy...10 Kauko-ohjain...11 AV-viritinvahvistimen kauko-ohjaus...11 Kytkeminen AV-viritinvahvistimen kytkeminen...12 Kaiuttimien kytkeminen...12 Tietoa AV-laitteiden kytkemisestä...14 Laitteiden kytkeminen HDMI-kaapelilla...15 Laitteiden kytkeminen...16 RI-yhteensopivien Onkyo-laitteiden kytkeminen Antennin kytkeminen...18 Virtajohdon kytkeminen...18 Käynnistys ja perustoiminnot AV-viritinvahvistimen asettaminen käyttö- tai valmiustilaan...19 Käyttötila (ON)...19 Valmiustila (STANDBY)...19 Toisto...20 Ohjelmalähteen toisto...20 Ohjelman toisto USB-laitteesta tai verkosta...21 Näytön kuvakkeet...22 ipodin/iphonen toisto USB-liitännän kautta...22 USB-laitteen toisto...23 vtuner-internet-radion kuunteleminen...23 Muiden Internet-radioiden rekisteröinti...24 Palvelimella olevien musiikkitiedostojen kuuntelu...25 Tiedostojen etätoisto (Remote Playback)...26 AM/FM-radion kuuntelu...27 Perustoimintojen käyttö...30 Kuuntelutilojen käyttö...30 Home-valikon käyttö...35 Uniajastimen käyttö...36 Näytön kirkkauden säätö...36 Ohjelmalähdetietojen näyttö...36 Ohjelmalähdetunnuksen vaihto...37 Music Optimizer -toiminnon käyttö...37 AV-viritinvahvistimen mykistäminen...37 Kuulokkeiden käyttö...38 Edistyneet toiminnot Asetusvalikot...39 Quick Setup -pikavalikon käyttö...39 Audioaset. muuttaminen Quick Setup -valikossa Setup (HOME) -valikon käyttö...41 HYBRID STANDBY -ilmaisin...42 Asetusvalikoiden sisältö...42 HDMI-tulo (HDMI Input)...43 Komponenttivideotulo (Component)...43 Digitaalinen audiotulo (Digital Audio)...44 Kaiutinasetelma (Sp Config)...44 Kaiuttimien etäisyys kuuntelupisteestä (Sp Distance)...45 Kaiutinkanavien tasokalibrointi (Level Cal)...45 Äänentoiston hienosäätö (Audio Adjust)...46 Ohjelmalähdeasetukset (Source Setup)...47 Laitteiston hallinta (Hardware)...48 HDMI-asetukset (HDMI Setup)...49 Verkkoasetukset...50 Zone 2 -järjestelmä...52 Zone 2 -järjestelmän kytkeminen...52 Zone 2 -toimintojen ohjaus...52 Muiden laitteiden ohjaus ipod/iphone-toisto Onkyo-telakan kautta...53 Onkyo-telakan käyttö...53 ipodin/iphonen ohjaus...54 Muiden Onkyo-laitteiden ohjaus...55 Esiohjelmoidut kauko-ohjauskoodit...55 Kauko-ohjauskoodin syöttäminen...55 Värinäppäinten ohjelmointi...55 Turvaohjeet ja esittely RI-väylään kytkettyjen Onkyo-laitteiden kauko-ohjauskoodit...56 Ohjelmalähdevalitsimien tehdasasetusten palauttaminen...56 Kauko-ohjaimen kaikkien tehdasasetusten palauttaminen...56 Lisälaitteiden toimintojen kauko-ohjaus...57 Lisäohjeita Ongelmatilanteen ratkaisu...59 Firmware-laiteohjelmiston päivittäminen...64 Kytkemisvaihtoehtoja ja signaalin kulkureittejä...68 RIHD-yhteensopivan television, soittimen tai tallentimen käyttö...69 Tietoa HDMI-järjestestelmästä...71 Verkkotoiminnot/USB-järjestelmä...72 Lisenssit ja tavaramerkit...75 Tekniset tiedot...76 Internet Radion käyttö...81 Kauko-ohjauskoodit...84 Voit palauttaa AV-viritinvahvistimen tehdasasetukset seuraavalla tavalla. Kytke ensin virta päälle. Paina sitten yhtäaikaa CBL/SAT- ja ON/STANDBY-näppäintä (sivu 59). Fi-6

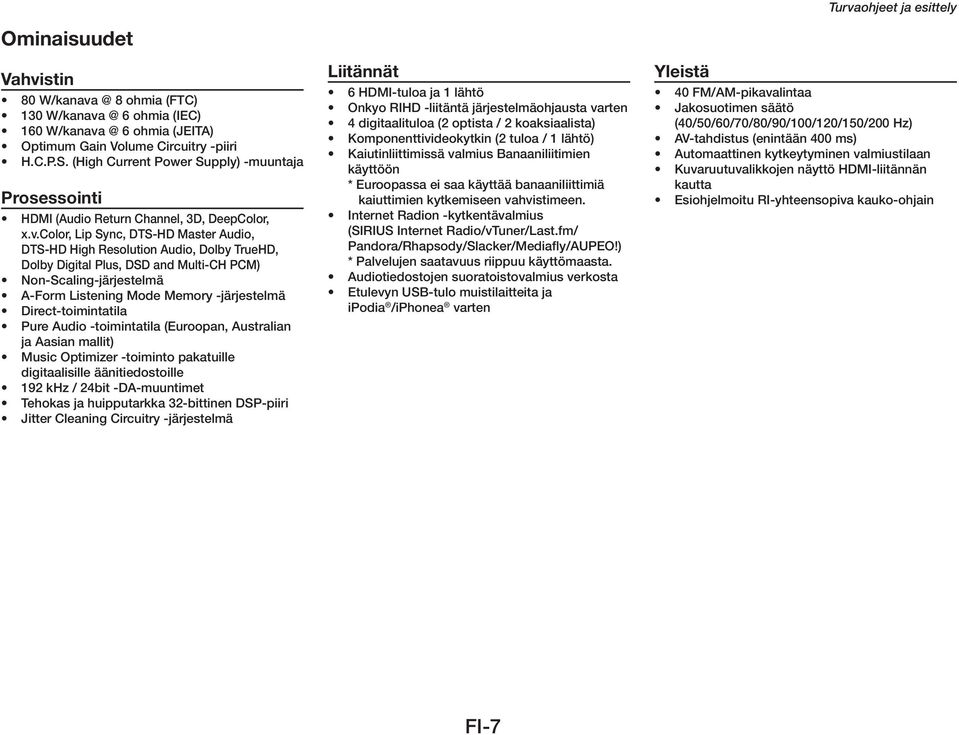

7 Ominaisuudet Vahvistin 80 8 ohmia (FTC) ohmia (IEC) ohmia (JEITA) Optimum Gain Volume Circuitry -piiri H.C.P.S. (High Current Power Supply) -muuntaja Prosessointi HDMI (Audio Return Channel, 3D, DeepColor, x.v.color, Lip Sync, DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby TrueHD, Dolby Digital Plus, DSD and Multi-CH PCM) Non-Scaling-järjestelmä A-Form Listening Mode Memory -järjestelmä Direct-toimintatila Pure Audio -toimintatila (Euroopan, Australian ja Aasian mallit) Music Optimizer -toiminto pakatuille digitaalisille äänitiedostoille 192 khz / 24bit -DA-muuntimet Tehokas ja huipputarkka 32-bittinen DSP-piiri Jitter Cleaning Circuitry -järjestelmä Liitännät 6 HDMI-tuloa ja 1 lähtö Onkyo RIHD -liitäntä järjestelmäohjausta varten 4 digitaalituloa (2 optista / 2 koaksiaalista) Komponenttivideokytkin (2 tuloa / 1 lähtö) Kaiutinliittimissä valmius Banaaniliitimien käyttöön * Euroopassa ei saa käyttää banaaniliittimiä kaiuttimien kytkemiseen vahvistimeen. Internet Radion -kytkentävalmius (SIRIUS Internet Radio/vTuner/Last.fm/ Pandora/Rhapsody/Slacker/Mediafly/AUPEO!) * Palvelujen saatavuus riippuu käyttömaasta. Audiotiedostojen suoratoistovalmius verkosta Etulevyn USB-tulo muistilaitteita ja ipodia /iphonea varten Turvaohjeet ja esittely Yleistä 40 FM/AM-pikavalintaa Jakosuotimen säätö (40/50/60/70/80/90/100/120/150/200 Hz) AV-tahdistus (enintään 400 ms) Automaattinen kytkeytyminen valmiustilaan Kuvaruutuvalikkojen näyttö HDMI-liitännän kautta Esiohjelmoitu RI-yhteensopiva kauko-ohjain FI-7

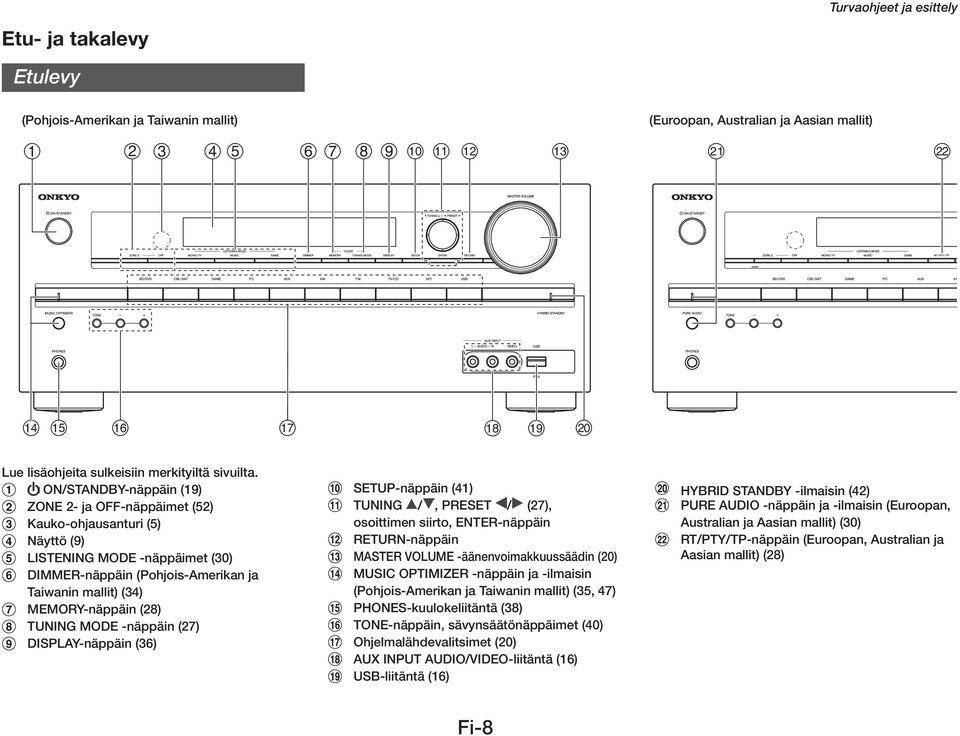

8 Turvaohjeet ja esittely Etu- ja takalevy Etulevy (Pohjois-Amerikan ja Taiwanin mallit) (Euroopan, Australian ja Aasian mallit) Lue lisäohjeita sulkeisiin merkityiltä sivuilta. ON/STANDBY-näppäin (19) ZONE 2- ja OFF-näppäimet (52) Kauko-ohjausanturi (5) Näyttö (9) LISTENING MODE -näppäimet (30) DIMMER-näppäin (Pohjois-Amerikan ja Taiwanin mallit) (34) MEMORY-näppäin (28) TUNING MODE -näppäin (27) DISPLAY-näppäin (36) SETUP-näppäin (41) TUNING /, PRESET / (27), osoittimen siirto, ENTER-näppäin RETURN-näppäin MASTER VOLUME -äänenvoimakkuussäädin (20) MUSIC OPTIMIZER -näppäin ja -ilmaisin (Pohjois-Amerikan ja Taiwanin mallit) (35, 47) PHONES-kuulokeliitäntä (38) TONE-näppäin, sävynsäätönäppäimet (40) Ohjelmalähdevalitsimet (20) AUX INPUT AUDIO/VIDEO-liitäntä (16) USB-liitäntä (16) HYBRID STANDBY -ilmaisin (42) PURE AUDIO -näppäin ja -ilmaisin (Euroopan, Australian ja Aasian mallit) (30) RT/PTY/TP-näppäin (Euroopan, Australian ja Aasian mallit) (28) Fi-8

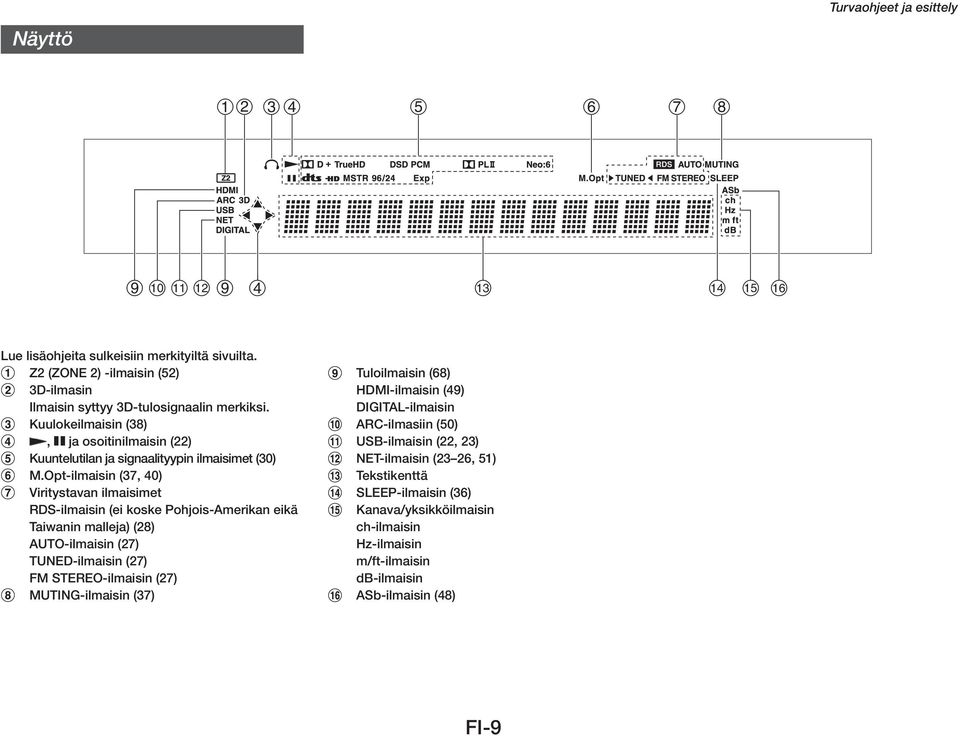

9 Turvaohjeet ja esittely Näyttö Lue lisäohjeita sulkeisiin merkityiltä sivuilta. Z2 (ZONE 2) -ilmaisin (52) 3D-ilmasin Ilmaisin syttyy 3D-tulosignaalin merkiksi. Kuulokeilmaisin (38), ja osoitinilmaisin (22) Kuuntelutilan ja signaalityypin ilmaisimet (30) M.Opt-ilmaisin (37, 40) Viritystavan ilmaisimet RDS-ilmaisin (ei koske Pohjois-Amerikan eikä Taiwanin malleja) (28) AUTO-ilmaisin (27) TUNED-ilmaisin (27) FM STEREO-ilmaisin (27) MUTING-ilmaisin (37) Tuloilmaisin (68) HDMI-ilmaisin (49) DIGITAL-ilmaisin ARC-ilmasiin (50) USB-ilmaisin (22, 23) NET-ilmaisin (23 26, 51) Tekstikenttä SLEEP-ilmaisin (36) Kanava/yksikköilmaisin ch-ilmaisin Hz-ilmaisin m/ft-ilmaisin db-ilmaisin ASb-ilmaisin (48) FI-9

10 Turvaohjeet ja esittely Takalevy (Pohjois-Amerikan, Euroopan, Australian ja Aasian mallit) (Taiwanin mallit) DIGITAL IN, COAXIAL/OPTICAL (koaksiaalinen ja optinen digitaalitulo) COMPONENT VIDEO IN/OUT (komponenttivideotulo ja -lähtö) ETHERNET-liitäntä FM ANTENNA, AM ANTENNA (FM- ja AM-antennitulot) HDMI IN/OUT (HDMI-tulo ja -lähtö) SPEAKERS CENTER (keskikaiutinlähtö) FRONT (etukaiutinlähtö) SURROUND (surround-kaiutinlähtö) Virtajohto (Pohjois-Amerikan, Euroopan, Australian ja Aasian mallit) RI REMOTE CONTROL (RI-kauko-ohjausliitäntä) BD/DVD IN, CBL/SAT IN, GAME IN, PC IN, TV/CD IN (liitännät komposiittivideosignaalia ja analogista audiosignaalia käyttäville ohjelmalähteille) ZONE 2 LINE OUT (linjatasoinen lähtö ZONE 2 -huonetta varten) SUBWOOFER PRE OUT (esivahvistinlähtö subwooferia varten) MONITOR OUT V (videomonitorilähtö) AC INLET (virtatulo) (Taiwanin mallit) Lue lisäohjeita kohdasta AV-viritinvahvistimen kytkeminen (sivut 12 18). Fi-10

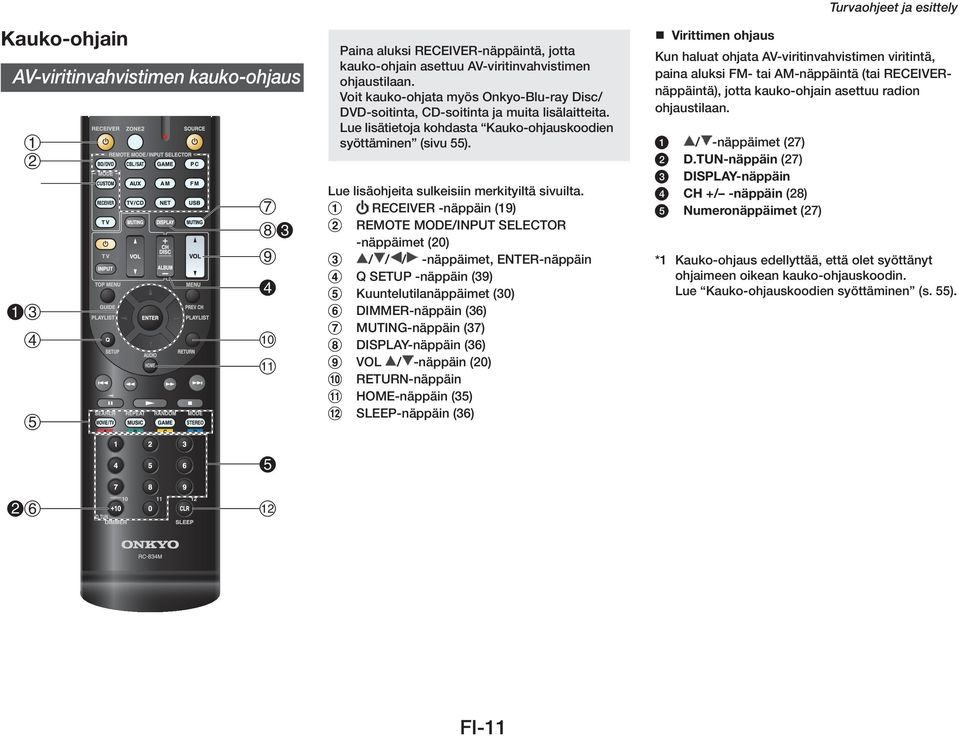

11 Kauko-ohjain AV-viritinvahvistimen kauko-ohjaus Paina aluksi RECEIVER-näppäintä, jotta kauko-ohjain asettuu AV-viritinvahvistimen ohjaustilaan. Voit kauko-ohjata myös Onkyo-Blu-ray Disc/ DVD-soitinta, CD-soitinta ja muita lisälaitteita. Lue lisätietoja kohdasta Kauko-ohjauskoodien syöttäminen (sivu 55). Lue lisäohjeita sulkeisiin merkityiltä sivuilta. RECEIVER -näppäin (19) REMOTE MODE/INPUT SELECTOR -näppäimet (20) / / / -näppäimet, ENTER-näppäin Q SETUP -näppäin (39) Kuuntelutilanäppäimet (30) DIMMER-näppäin (36) MUTING-näppäin (37) DISPLAY-näppäin (36) VOL / -näppäin (20) RETURN-näppäin HOME-näppäin (35) SLEEP-näppäin (36) Virittimen ohjaus Kun haluat ohjata AV-viritinvahvistimen viritintä, paina aluksi FM- tai AM-näppäintä (tai RECEIVERnäppäintä), jotta kauko-ohjain asettuu radion ohjaustilaan. 1 / -näppäimet (27) 2 D.TUN-näppäin (27) 3 DISPLAY-näppäin 4 CH +/ -näppäin (28) 5 Numeronäppäimet (27) Turvaohjeet ja esittely *1 Kauko-ohjaus edellyttää, että olet syöttänyt ohjaimeen oikean kauko-ohjauskoodin. Lue Kauko-ohjauskoodien syöttäminen (s. 55). FI-11

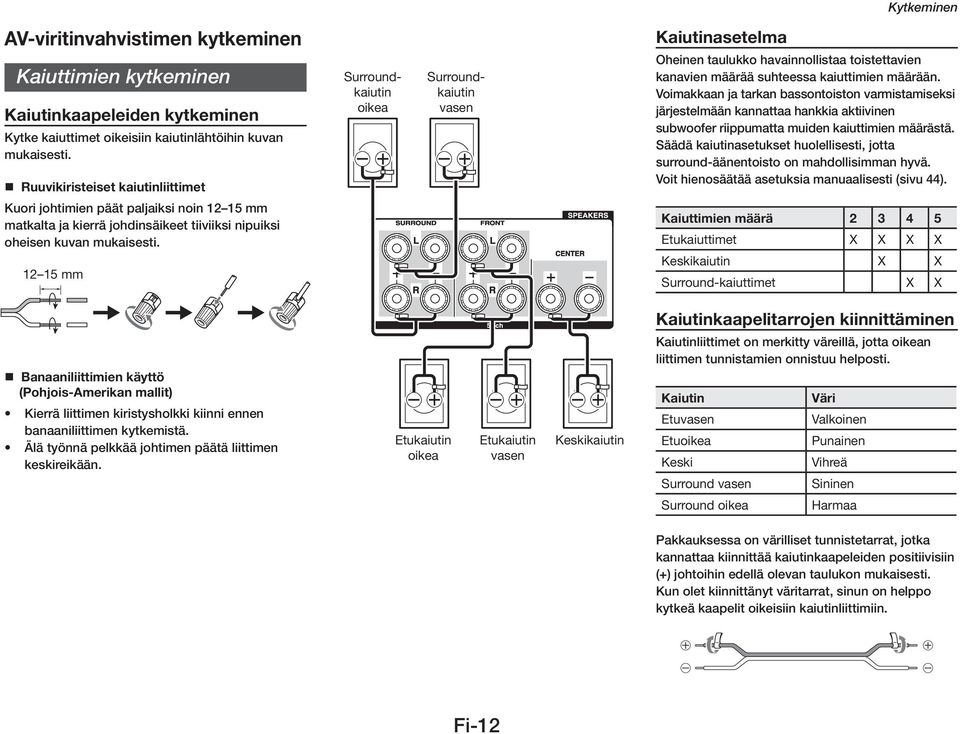

12 Kytkeminen AV-viritinvahvistimen kytkeminen Kaiuttimien kytkeminen Kaiutinkaapeleiden kytkeminen Kytke kaiuttimet oikeisiin kaiutinlähtöihin kuvan mukaisesti. Ruuvikiristeiset kaiutinliittimet Surroundkaiutin oikea Surroundkaiutin vasen Kaiutinasetelma Oheinen taulukko havainnollistaa toistettavien kanavien määrää suhteessa kaiuttimien määrään. Voimakkaan ja tarkan bassontoiston varmistamiseksi järjestelmään kannattaa hankkia aktiivinen subwoofer riippumatta muiden kaiuttimien määrästä. Säädä kaiutinasetukset huolellisesti, jotta surround-äänentoisto on mahdollisimman hyvä. Voit hienosäätää asetuksia manuaalisesti (sivu 44). Kuori johtimien päät paljaiksi noin mm matkalta ja kierrä johdinsäikeet tiiviiksi nipuiksi oheisen kuvan mukaisesti mm Kaiuttimien määrä Etukaiuttimet X X X X Keskikaiutin X X Surround-kaiuttimet X X Kaiutinkaapelitarrojen kiinnittäminen Banaaniliittimien käyttö (Pohjois-Amerikan mallit) Kierrä liittimen kiristysholkki kiinni ennen banaaniliittimen kytkemistä. Älä työnnä pelkkää johtimen päätä liittimen keskireikään. Etukaiutin oikea Etukaiutin vasen Keskikaiutin Kaiutinliittimet on merkitty väreillä, jotta oikean liittimen tunnistamien onnistuu helposti. Kaiutin Etuvasen Etuoikea Keski Surround vasen Väri Valkoinen Punainen Vihreä Sininen Surround oikea Harmaa Pakkauksessa on värilliset tunnistetarrat, jotka kannattaa kiinnittää kaiutinkaapeleiden positiivisiin (+) johtoihin edellä olevan taulukon mukaisesti. Kun olet kiinnittänyt väritarrat, sinun on helppo kytkeä kaapelit oikeisiin kaiutinliittimiin. Fi-12

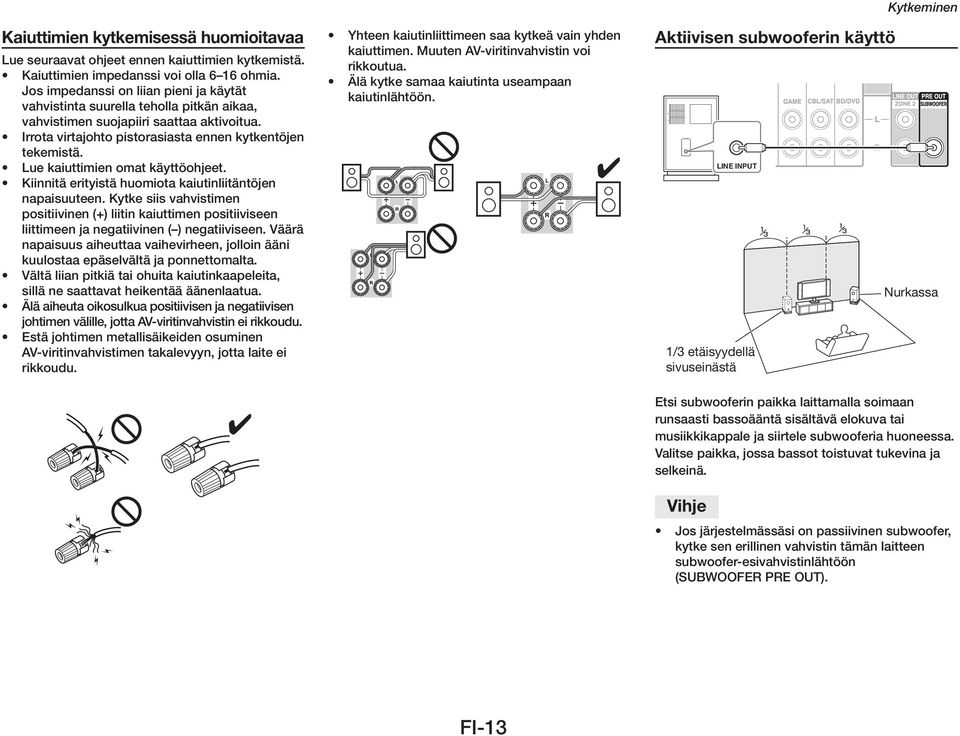

13 LINE INPUT Kaiuttimien kytkemisessä huomioitavaa Lue seuraavat ohjeet ennen kaiuttimien kytkemistä. Kaiuttimien impedanssi voi olla 6 16 ohmia. Jos impedanssi on liian pieni ja käytät vahvistinta suurella teholla pitkän aikaa, vahvistimen suojapiiri saattaa aktivoitua. Irrota virtajohto pistorasiasta ennen kytkentöjen tekemistä. Lue kaiuttimien omat käyttöohjeet. Kiinnitä erityistä huomiota kaiutinliitäntöjen napaisuuteen. Kytke siis vahvistimen positiivinen (+) liitin kaiuttimen positiiviseen liittimeen ja negatiivinen ( ) negatiiviseen. Väärä napaisuus aiheuttaa vaihevirheen, jolloin ääni kuulostaa epäselvältä ja ponnettomalta. Vältä liian pitkiä tai ohuita kaiutinkaapeleita, sillä ne saattavat heikentää äänenlaatua. Älä aiheuta oikosulkua positiivisen ja negatiivisen johtimen välille, jotta AV-viritinvahvistin ei rikkoudu. Estä johtimen metallisäikeiden osuminen AV-viritinvahvistimen takalevyyn, jotta laite ei rikkoudu. Yhteen kaiutinliittimeen saa kytkeä vain yhden kaiuttimen. Muuten AV-viritinvahvistin voi rikkoutua. Älä kytke samaa kaiutinta useampaan kaiutinlähtöön. Aktiivisen subwooferin käyttö Etsi subwooferin paikka laittamalla soimaan runsaasti bassoääntä sisältävä elokuva tai musiikkikappale ja siirtele subwooferia huoneessa. Valitse paikka, jossa bassot toistuvat tukevina ja selkeinä. Vihje LINE INPUT 1/3 etäisyydellä sivuseinästä Kytkeminen Nurkassa Jos järjestelmässäsi on passiivinen subwoofer, kytke sen erillinen vahvistin tämän laitteen subwoofer-esivahvistinlähtöön (SUBWOOFER PRE OUT). FI-13

14 Tietoa AV-laitteiden kytkemisestä AV-laitteiden kytkeminen HDMI-kaapeli TV, projektori tms. Blu-ray Disc/ DVD-soitin : Video ja audio AV-viritinvahvistin Pelikonsoli Muut kaapelit : Video : Audio TV, projektori tms. Blu-ray Disc/ DVD-soitin AV-viritinvahvistin Pelikonsoli Lue kaikkien AV-laitteiden omat käyttöohjeet ennen kytkentöjen tekemistä. Älä kytke virtajohtoa ennenkuin olet tehnyt ja tarkastanut kaikki muut kytkennät. Kytke liittimet huolellisesti varmistaaksesi hyvän kontaktin. (Huono kontakti aiheuttaa hurinaa ja toimintahäiriöitä). Oikein! Pidä audio- ja videokaapelit erillään virta- ja kaiutinkaapeleista estääksesi häiriöiden syntymisen. Väärin! AV-kaapelit ja liittimet HDMI HDMI-liitännän kautta voi kulkea sekä digitaalinen video- että audiosignaali. Komponenttivideo Komponenttivideokaapelissa kirkkaussignaali (Y) ja värierotussignaalit (PB, PB) kulkevat eri johdoissa, mikä tuottaa parhaan kuvanlaadun. (Komponenttivideoliitäntöjen tarkka merkintätapa riippuu television valmistajasta). Y Vihreä PB Sininen PR Komposiittivideo Komposiittivideoliitäntä on hyvin yleinen televisioissa, videonauhureissa ja muissa videolaitteissa. Keltainen Optinen digitaaliaudio Optisen digitaaliliitännän kautta voit toistaa digitaalista audiota kuten PCM* 1, Dolby Digital ja DTS. Äänenlaatu on verratavissa koaksiaalisen digitaaliliitännän tarjoamaan äänenlaatuun. Koaksiaalinen digitaaliaudio Punainen Koaksiaalisen digitaaliliitännän kautta voit toistaa digitaalista audiota kuten PCM* 1, Dolby Digital ja DTS. Äänenlaatu on verratavissa optisen digitaaliliitännän tarjoamaan äänenlaatuun. Oranssi Analoginen audio (RCA) Analogisen audioliitännän (RCA) kautta kulkee analoginen audiosignaali. Valkoinen *1 PCM-signaalin (stereo/mono) yhteensopivat näytetaajuudet ovat 32/44,1/48/88,2/96 khz. HDMI-liitäntä mahdollistaa jopa 176,4/192 khz näytetaajuuden. AV-viritinvahvistimessa ei ole SCART-liitäntää. AV-viritinvahvistimen optisissa liittimissä on suojaläpät, jotka avautuvat, kun kaapelin liitin työnnetään paikoilleen. Läppä sulkeutuu automaattisesti, kun irrotat kaapelin. Työnnä kaapelin liitinpää aina huolellisesti loppuun asti. Varoitus Punainen Kytkeminen Kytke ja irrota optisen kaapelin liitin suorassa kulmassa, jotta suojaläppä ei viotu. Fi-14

15 Kytkeminen Laitteiden kytkeminen HDMI-kaapelilla Tietokone Satelliittiviritin, kaapelisovitin tms. TV, projektori tms. Pelikonsoli Blu-ray Disc/DVD-soitin Jos televisiossa ei ole äänen paluukanavatoimintoa (Audio Return Channel, ACR), kytke televisiosta AV-viritinvahvistimeen HDMIkaapelin lisäksi myös optinen digitaalikaapeli. Kun haluat kuulla HDMI-kaapelilla kytketyn laitteen äänet AV-viritinvahvistimen kautta, valitse sen asetukset siten, että kuva näkyy televisiosta. (Valitse television ohjelmalähteeksi AV-viritinvahvistimeen kytketty HDMI-laite). Jos televisio on sammutettuna tai sen ohjelmalähteeksi on valittu jokin muu laite, ääni ei välttämättä kuulu AV-viritinvahvistimen kautta. Kytke laitteet sopiviin liittimiin. Oheinen taulukko osoittaa tehdasasetusten mukaisen asetelman. X (taulukossa): voit muuttaa asetelmaa (s. 43). Liitin Laite HDMI IN1 Blu-ray Disc/DVD-soitin X HDMI IN2 Satelliittiviritin, kaapelisovitin tms. X HDMI IN3 Pelikonsoli X HDMI IN4 Tietokone X HDMI IN5 Muu laite X HDMI IN6 Muu laite X HDMI OUT TV, projektori tms. Lue lisäksi seuraavat ohjeet: Kytkemisvaihtoehtoja ja signaalin kulkureittejä (sivu 68). RIHD-yhteensopivan television, soittimen tai tallentimen käyttö (sivu 69). Tietoa HDMI-järjestelmästä (sivu 71). Vihje Kun haluat kuunnella HDMI IN -liitäntään kytketyn laitteen ääntä television kaiuttimista, valitse HDMI Through -asetus järjestelmään sopivaksi (sivu 49) ja laita AV-viritinvahvistin käyttötilasta valmiustilaan. Jos Blu-ray Disc/DVD -soittimen ääni ei kuulu, vaikka noudatat edellä mainittua ohjetta, aseta Blu-ray Disc/DVD-soitin syöttämään PCM-formaatin mukaista audiosignaalia. FI-15 Äänen paluukanava (ARC, Audio Return Channel) Äänen paluukanavatoiminnon (ARC) ansiosta HDMI-yhteensopivan television ääni voidaan syöttää AV-viritinvahvistimen HDMI OUT -lähdön kautta eteenpäin. Toiminnonkäyttö edellyttää seuraavaa: - Televisio on ARC-yhteensopiva. - Ohjelmalähteeksi on valittu TV/CD. - HDMI Ctrl (RIHD) -asetuksena on On (sivu 49). - Audio Return Ch (ARC) -asetuksena on Auto (sivu 50).

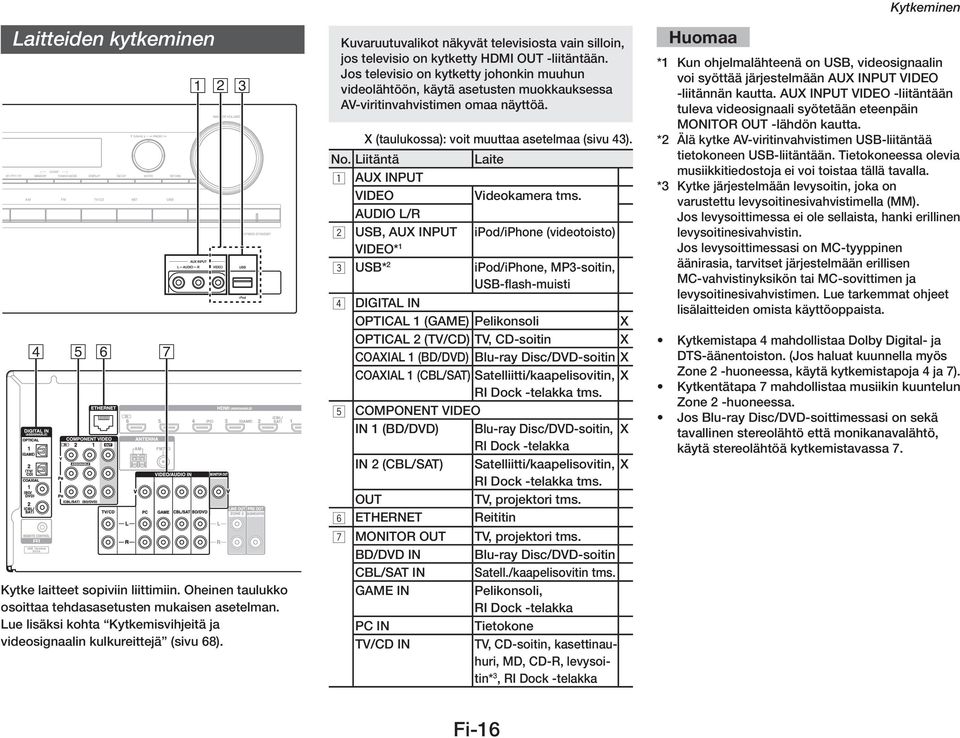

16 Laitteiden kytkeminen Kytke laitteet sopiviin liittimiin. Oheinen taulukko osoittaa tehdasasetusten mukaisen asetelman. Lue lisäksi kohta Kytkemisvihjeitä ja videosignaalin kulkureittejä (sivu 68). Kuvaruutuvalikot näkyvät televisiosta vain silloin, jos televisio on kytketty HDMI OUT -liitäntään. Jos televisio on kytketty johonkin muuhun videolähtöön, käytä asetusten muokkauksessa AV-viritinvahvistimen omaa näyttöä. X (taulukossa): voit muuttaa asetelmaa (sivu 43). No. Liitäntä 1 AUX INPUT VIDEO AUDIO L/R 2 USB, AUX INPUT VIDEO* 1 Laite Videokamera tms. ipod/iphone (videotoisto) 3 USB* 2 ipod/iphone, MP3-soitin, USB-flash-muisti 4 DIGITAL IN OPTICAL 1 (GAME) Pelikonsoli X OPTICAL 2 (TV/CD) TV, CD-soitin X COAXIAL 1 (BD/DVD) Blu-ray Disc/DVD-soitin X COAXIAL 1 (CBL/SAT) Satelliitti/kaapelisovitin, X RI Dock -telakka tms. 5 COMPONENT VIDEO IN 1 (BD/DVD) Blu-ray Disc/DVD-soitin, X RI Dock -telakka IN 2 (CBL/SAT) Satelliitti/kaapelisovitin, X RI Dock -telakka tms. OUT TV, projektori tms. 6 ETHERNET Reititin 7 MONITOR OUT TV, projektori tms. BD/DVD IN Blu-ray Disc/DVD-soitin CBL/SAT IN Satell./kaapelisovitin tms. GAME IN Pelikonsoli, RI Dock -telakka PC IN Tietokone TV/CD IN TV, CD-soitin, kasettinauhuri, MD, CD-R, levysoitin*, RI Dock -telakka Kytkeminen *1 Kun ohjelmalähteenä on USB, videosignaalin voi syöttää järjestelmään AUX INPUT VIDEO -liitännän kautta. AUX INPUT VIDEO -liitäntään tuleva videosignaali syötetään eteenpäin MONITOR OUT -lähdön kautta. *2 Älä kytke AV-viritinvahvistimen USB-liitäntää tietokoneen USB-liitäntään. Tietokoneessa olevia musiikkitiedostoja ei voi toistaa tällä tavalla. *3 Kytke järjestelmään levysoitin, joka on varustettu levysoitinesivahvistimella (MM). Jos levysoittimessa ei ole sellaista, hanki erillinen levysoitinesivahvistin. Jos levysoittimessasi on MC-tyyppinen äänirasia, tarvitset järjestelmään erillisen MC-vahvistinyksikön tai MC-sovittimen ja levysoitinesivahvistimen. Lue tarkemmat ohjeet lisälaitteiden omista käyttöoppaista. Kytkemistapa 4 mahdollistaa Dolby Digital- ja DTS-äänentoiston. (Jos haluat kuunnella myös Zone 2 -huoneessa, käytä kytkemistapoja 4 ja 7). Kytkentätapa 7 mahdollistaa musiikin kuuntelun Zone 2 -huoneessa. Jos Blu-ray Disc/DVD-soittimessasi on sekä tavallinen stereolähtö että monikanavalähtö, käytä stereolähtöä kytkemistavassa 7. Fi-16

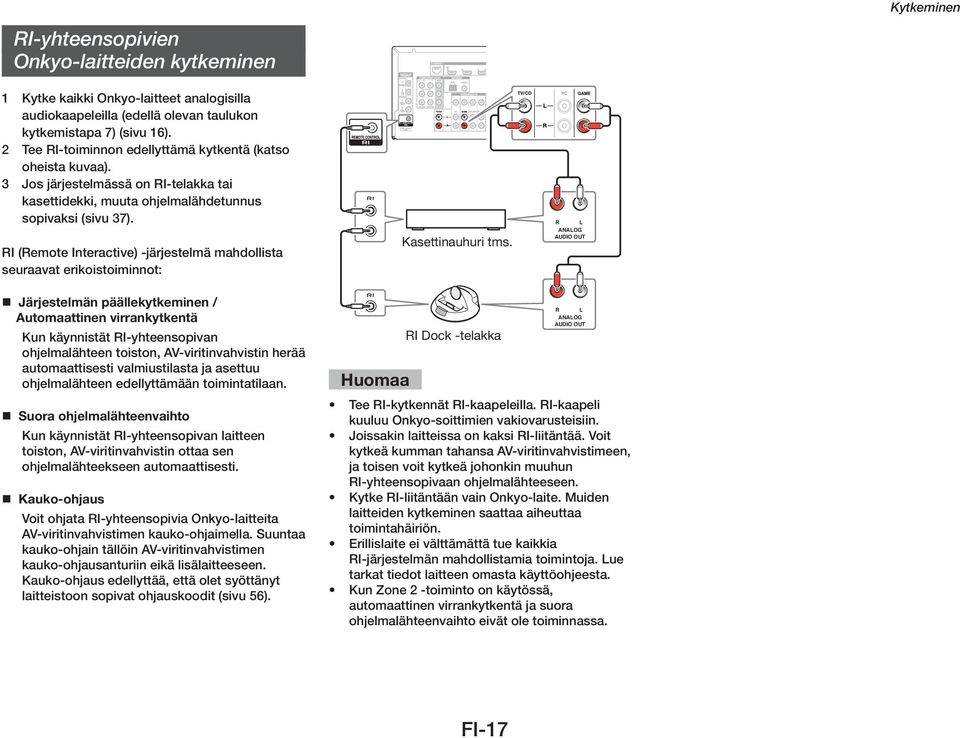

17 Kytkeminen RI-yhteensopivien Onkyo-laitteiden kytkeminen 1 Kytke kaikki Onkyo-laitteet analogisilla audiokaapeleilla (edellä olevan taulukon kytkemistapa 7) (sivu 16). 2 Tee RI-toiminnon edellyttämä kytkentä (katso oheista kuvaa). 3 Jos järjestelmässä on RI-telakka tai kasettidekki, muuta ohjelmalähdetunnus sopivaksi (sivu 37). RI (Remote Interactive) -järjestelmä mahdollista seuraavat erikoistoiminnot: Kasettinauhuri tms. R L ANALOG AUDIO OUT Järjestelmän päällekytkeminen / Automaattinen virrankytkentä Kun käynnistät RI-yhteensopivan ohjelmalähteen toiston, AV-viritinvahvistin herää automaattisesti valmiustilasta ja asettuu ohjelmalähteen edellyttämään toimintatilaan. Suora ohjelmalähteenvaihto Kun käynnistät RI-yhteensopivan laitteen toiston, AV-viritinvahvistin ottaa sen ohjelmalähteekseen automaattisesti. Kauko-ohjaus Voit ohjata RI-yhteensopivia Onkyo-laitteita AV-viritinvahvistimen kauko-ohjaimella. Suuntaa kauko-ohjain tällöin AV-viritinvahvistimen kauko-ohjausanturiin eikä lisälaitteeseen. Kauko-ohjaus edellyttää, että olet syöttänyt laitteistoon sopivat ohjauskoodit (sivu 56). RI Dock -telakka R L ANALOG AUDIO OUT Tee RI-kytkennät RI-kaapeleilla. RI-kaapeli kuuluu Onkyo-soittimien vakiovarusteisiin. Joissakin laitteissa on kaksi RI-liitäntää. Voit kytkeä kumman tahansa AV-viritinvahvistimeen, ja toisen voit kytkeä johonkin muuhun RI-yhteensopivaan ohjelmalähteeseen. Kytke RI-liitäntään vain Onkyo-laite. Muiden laitteiden kytkeminen saattaa aiheuttaa toimintahäiriön. Erillislaite ei välttämättä tue kaikkia RI-järjestelmän mahdollistamia toimintoja. Lue tarkat tiedot laitteen omasta käyttöohjeesta. Kun Zone 2 -toiminto on käytössä, automaattinen virrankytkentä ja suora ohjelmalähteenvaihto eivät ole toiminnassa. FI-17

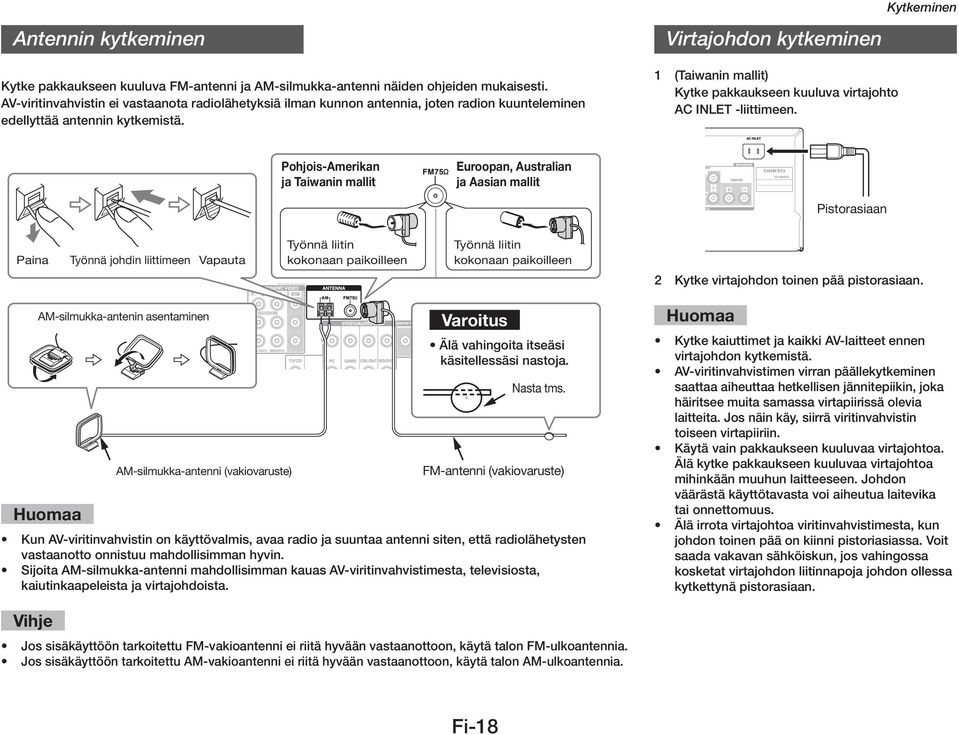

18 Kytkeminen Antennin kytkeminen Kytke pakkaukseen kuuluva FM-antenni ja AM-silmukka-antenni näiden ohjeiden mukaisesti. AV-viritinvahvistin ei vastaanota radiolähetyksiä ilman kunnon antennia, joten radion kuunteleminen edellyttää antennin kytkemistä. Virtajohdon kytkeminen 1 (Taiwanin mallit) Kytke pakkaukseen kuuluva virtajohto AC INLET -liittimeen. Pohjois-Amerikan ja Taiwanin mallit Euroopan, Australian ja Aasian mallit Pistorasiaan Paina Työnnä johdin liittimeen Vapauta Työnnä liitin kokonaan paikoilleen Työnnä liitin kokonaan paikoilleen 2 Kytke virtajohdon toinen pää pistorasiaan. AM-silmukka-antenin asentaminen AM-silmukka-antenni (vakiovaruste) Varoitus Älä vahingoita itseäsi käsitellessäsi nastoja. Nasta tms. FM-antenni (vakiovaruste) Kun AV-viritinvahvistin on käyttövalmis, avaa radio ja suuntaa antenni siten, että radiolähetysten vastaanotto onnistuu mahdollisimman hyvin. Sijoita AM-silmukka-antenni mahdollisimman kauas AV-viritinvahvistimesta, televisiosta, kaiutinkaapeleista ja virtajohdoista. Kytke kaiuttimet ja kaikki AV-laitteet ennen virtajohdon kytkemistä. AV-viritinvahvistimen virran päällekytkeminen saattaa aiheuttaa hetkellisen jännitepiikin, joka häiritsee muita samassa virtapiirissä olevia laitteita. Jos näin käy, siirrä viritinvahvistin toiseen virtapiiriin. Käytä vain pakkaukseen kuuluvaa virtajohtoa. Älä kytke pakkaukseen kuuluvaa virtajohtoa mihinkään muuhun laitteeseen. Johdon väärästä käyttötavasta voi aiheutua laitevika tai onnettomuus. Älä irrota virtajohtoa viritinvahvistimesta, kun johdon toinen pää on kiinni pistoriasiassa. Voit saada vakavan sähköiskun, jos vahingossa kosketat virtajohdon liitinnapoja johdon ollessa kytkettynä pistorasiaan. Vihje Jos sisäkäyttöön tarkoitettu FM-vakioantenni ei riitä hyvään vastaanottoon, käytä talon FM-ulkoantennia. Jos sisäkäyttöön tarkoitettu AM-vakioantenni ei riitä hyvään vastaanottoon, käytä talon AM-ulkoantennia. Fi-18

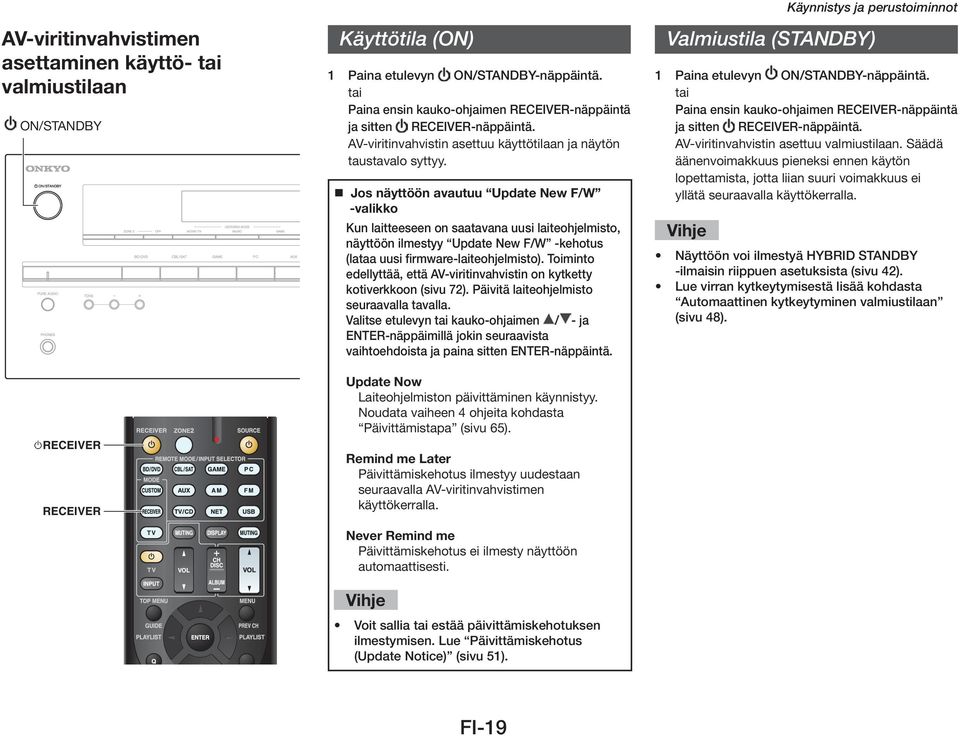

19 AV-viritinvahvistimen asettaminen käyttö- tai valmiustilaan ON/STANDBY RECEIVER RECEIVER Käyttötila (ON) 1 Paina etulevyn ON/STANDBY-näppäintä. tai Paina ensin kauko-ohjaimen RECEIVER-näppäintä ja sitten RECEIVER-näppäintä. AV-viritinvahvistin asettuu käyttötilaan ja näytön taustavalo syttyy. Jos näyttöön avautuu Update New F/W -valikko Kun laitteeseen on saatavana uusi laiteohjelmisto, näyttöön ilmestyy Update New F/W -kehotus (lataa uusi firmware-laiteohjelmisto). Toiminto edellyttää, että AV-viritinvahvistin on kytketty kotiverkkoon (sivu 72). Päivitä laiteohjelmisto seuraavalla tavalla. Valitse etulevyn tai kauko-ohjaimen / - ja ENTER-näppäimillä jokin seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Update Now Laiteohjelmiston päivittäminen käynnistyy. Noudata vaiheen 4 ohjeita kohdasta Päivittämistapa (sivu 65). Remind me Later Päivittämiskehotus ilmestyy uudestaan seuraavalla AV-viritinvahvistimen käyttökerralla. Never Remind me Päivittämiskehotus ei ilmesty näyttöön automaattisesti. Vihje Voit sallia tai estää päivittämiskehotuksen ilmestymisen. Lue Päivittämiskehotus (Update Notice) (sivu 51). Valmiustila (STANDBY) 1 Paina etulevyn ON/STANDBY-näppäintä. tai Paina ensin kauko-ohjaimen RECEIVER-näppäintä ja sitten RECEIVER-näppäintä. AV-viritinvahvistin asettuu valmiustilaan. Säädä äänenvoimakkuus pieneksi ennen käytön lopettamista, jotta liian suuri voimakkuus ei yllätä seuraavalla käyttökerralla. Vihje Käynnistys ja perustoiminnot Näyttöön voi ilmestyä HYBRID STANDBY -ilmaisin riippuen asetuksista (sivu 42). Lue virran kytkeytymisestä lisää kohdasta Automaattinen kytkeytyminen valmiustilaan (sivu 48). FI-19

20 Toisto Kuvaruutuvalikot näkyvät televisiosta vain silloin, jos televisio on kytketty HDMI OUT -liitäntään. Jos televisio on kytketty johonkin muuhun videolähtöön, käytä asetusten muokkauksessa AV-viritinvahvistimen omaa näyttöä. Tässä käyttöohjeessa viitataan kauko-ohjaimen toimintoihin ellei toisin mainita. Ohjelmalähteen toisto Kauko-ohjaimen näppäimillä INPUT SELECTOR RECEIVER VOL / Kuuntelutilanäppäimet 1 Valitse ohjelmalähde painamalla ensin RECEIVER-näppäintä ja sitten sopivaa INPUT SELECTOR -ohjelmalähdevalitsinta. 2 Käynnistä ohjelmalähteen toisto. Lue lisäksi: ipod/iphone-toisto USB-liitännän kautta (sivu 22) USB-laitteen toisto (sivu 23) vtuner Internet Radion kuuntelu (sivu 23) Muun Internet-radion rekisteröinti (sivu 24) Palvelimella olevien musiikkitiedostojen kuuntelu (sivu 25) Etätoisto (sivu 26) AM/FM-radion kuuntelu (sivu 27) ipod/iphone-toisto Onkyo Dock -telakan kautta (sivu 53) Muiden Onkyo-laitteiden ohjaus (sivu 55) 3 Säädä äänenvoimakkuus sopivaksi VOL / -näppäimillä. AV-viritinvahvistimen etulevyn näppäimillä 1 Valitse ohjelmalähde painamalla sitä vastaavaa näppäintä. 2 Käynnistä ohjelmalähteen toisto. Käynnistys ja perustoiminnot Ohjelmalähdevalitsimet LISTENING MODE MASTER VOLUME 3 Säädä äänenvoimakkuus sopivaksi MASTER VOLUME -säätimellä. 4 Valitse kuuntelutila ja nauti upeasta äänentoistosta! 4 Valitse kuuntelutila ja nauti upeasta äänentoistosta! Lue lisäksi: Kuuntelutilojen käyttö (sivu 30) Fi-20

21 Ohjelman toisto USB-laitteesta tai verkosta Paina aluksi USBtai NET-näppäintä TOP MENU Toistettavan median tai palvelun päävalikon avaus / ja ENTER Siirtyminen valikoissa / Siirtyminen valikon sivulta toiselle PLAYLIST / Toistolistan valinta Standard Mode -toimintatilassa (ipod/iphone) Toiston käynnistäminen Siityminen takaisin kappaleen alkuun. Seuraavilla painalluksilla edellisten kappaleiden alkuun Toistokohdan pikasiirto taaksepäin Toiston keskeyttäminen taukotilaan SEARCH Toisto- tai valikkoikkunan näyttö toiston aikana DISPLAY Kappaleen tietojen näyttö toiston aikana. Paluu valikkoikkunasta toistoikkunaan. ALBUM +/ Albumin valinta Standard Mode -toimintatilassa (ipod/iphone) MENU Paluu Internet Radion pääsivulle. RETURN Paluu edelliseen valikkoon Toiston lopettaminen MODE Standard Mode- tai Extended Mode -toimintatilan valinta ipod/iphone-toiston aikana RANDOM Satunnaistoiston käynnistäminen REPEAT Jatkuvan toistotavan valitseminen Vihje Lue Muiden Onkyo-laitteiden ohjaus (sivu 55). Käynnistys ja perustoiminnot Näppäinten käytettävyys ja tarkka toiminta riippuu ohjattavan laitteen ominaisuuksista. Toistokohdan pikasiirto eteenpäin Siirtyminen seuraavan kappaleen alkuun. FI-21

22 Näytön kuvakkeet Näyttöön voi ilmestyä toiston aikana toimintatilaa havainnollistavia kuvakkeita. Kuvake Merkitys Kansio Kappale Toisto Tauko Pikasiirto eteenpäin Pikasiirto taaksepäin Esittäjä Albumi Yhden kappaleen jatkuva toisto Kansion jatkuva toisto (USB-laite) Jatkuva toisto Satunnaistoisto Albumin satunnaistoisto (ipod/iphone) ipodin/iphonen toisto USB-liitännän kautta Kuvaruutuvalikot näkyvät vain televisiosta, joka on kytketty HDMI OUT -liitäntään. Tämän kohdan neuvoilla pystyt kuuntelemaan ipodin/iphonen musiikkitiedostoja AV-viritinvahvistimen kautta. Yhteensopivat ipod/iphone-mallit Made For : ipod touch (1., 2., 3. ja 4. sukupolvi), ipod classic, ipod nano (2., 3., 4., 5. ja 6. sukupolvi), iphone 4S, iphone 4, iphone 3GS, iphone 3G, iphone 1 Valitse ohjelmalähteeksi USB painamalla USB-näppäintä. Vihje Voit valita USB :n ohjelmalähteeksi myös Home-valikossa. 2 Kytke ipod/iphone sen omalla USB-kaapelilla AV-viritinvahvistimen etulevyn USB-liitäntään. Näytössä lukee Connecting..., kun järjestelmä lukee ipodin/iphonen sisältöä. Lopuksi näyttöön avautuu ipodin/iphonen sisältövalikko (Extended Mode -toimintatila). USB-ilmaisin syttyy. Ilmaisin vilkkuu, jos AV-viritinvahvistin ei pysty lukemaan ipodin/iphonen sisältöä. 3 Siirry haluamasi kansion kohdalle / -näppäimillä ja avaa se painamalla ENTER-näppäintä. Vihje Kun haluat ohjata järjestelmää pelkästään ipodin/iphonen tai kauko-ohjaimen toiminnoilla, valitse MODE-näppäimellä toimintatilaksi Standard Mode. Käynnistys ja perustoiminnot Toimintatila jää AV-viritinvahvistimen muistiin, kun irrotat ipodin/iphonen. Jos toimintatilaksi jäi esimerkiksi Extended Mode, se aktivoituu automaattisesti seuraavalla käyttökerralla. Voit käyttää myös etulevyn / -, ENTER- ja TUNING MODE -näppäimiä. TUNING MODE -näppäimellä saat vaihdettua toimintatilan. ipodin/iphonen kytkemiseen kannattaa käyttää vain Apple Inc. -yrityksen hyväksymää USB-kaapelia. 4 Valitse / -näppäimellä musiikkitiedosto ja käynnistä sen toisto ENTER- tai -näppäimellä. Älä irrota USB-laitetta tai ipodin/iphonen USB-kaapelia AV-viritinvahvistimesta, kun näytössä lukee Connecting.... Jos kytket ipodin/iphonen USB-liitäntään, kuulokeliitännän kautta ei kuulu lainkaan ääntä. Extended Mode (laajennettu toimintatila) Soittimen sisältö näkyy kuvaruudussa, joten voit hyödyntää kuvaruutuvalikoita esimerkiksi kappaleenvalinnassa. Päävalikot: Playlist (toistolistat), Artists (esittäjät), Albums (albumit), Genres (musiikkityylit), Songs (kappaleet), Composers (säveltäjät), Shuffle Songs (satunnais-toisto), Now Playing (parhaillaan soiva kappale) Standard Mode (tavallinen toimintatila) Sisältövalikko ei näy kuvaruudussa, mutta voit ohjata toistoa ipodin/iphonen tai kauko-ohjaimen toiminnoilla. Fi-22

23 USB-laitteen toisto Kuvaruutuvalikot näkyvät vain televisiosta, joka on kytketty HDMI OUT -liitäntään. Tämän kohdan neuvoilla pystyt kuuntelemaan USB-laitteen (USB-flash-muisti tai MP3-soitin tms.) musiikkitiedostoja AV-viritinvahvistimen kautta. Lue lisäksi: Verkkotoiminnot/USB-järjestelmä, (sivu 72). 1 Valitse ohjelmalähteeksi USB painamalla USB-näppäintä. 2 Kytke USB-laite AV-viritinvahvistimen etulevyn USB-liitäntään. USB-ilmaisin syttyy. Ilmaisin vilkkuu, jos AV-viritinvahvistin ei pysty lukemaan USB-laitteen sisältöä. 3 Paina ENTER-näppäintä Näyttöön avautuu USB-laitteen sisältövalikko. Siirry haluamasi valikon kohdalle / -näppäimillä ja avaa se painamalla ENTER-näppäintä. 4 Valitse / -näppäimellä musiikkitiedosto ja käynnistä sen toisto ENTER- tai -näppäimellä. Älä irrota USB-laitetta tai ipodin/iphonen USB-kaapelia AV-viritinvahvistimesta, kun näytössä lukee Connecting.... vtuner-internet-radion kuunteleminen Kytke AV-viritinvahvistin kotiverkkoon (sivu 72). Kuvaruutuvalikot näkyvät televisiosta, joka on kytketty HDMI OUT -lähtöön. vtuner on Internet-palvelu, jonka avulla voit kuunnella radioasemia kaikkialta maailmasta. Voit hakea kuunneltavaa esimerkiksi musiikkityylin tai paikkakunnan perusteella. AV-viritinvahvistimessa on valmius tämän Internet-portaalin käyttöön. 1 Paina NET-näppäintä. NET -valikkoikkuna avautuu ja NET-ilmaisin syttyy. Jos ilmaisin vilkkuu, varmista ensimmäisenä, että Ethernet-johto on kytketty kunnolla. Vihje Voit tehdä saman valinnan myös Home-valikon Network Service -kohdasta. 2 Valitse / -näppäimillä kohta vtuner Internet Radio ja paina sitten ENTER-näppäintä. 3 Valitse näppäimillä / haluamasi ohjelma ja paina sitten ENTER-näppäintä. Toisto käynnistyy. Vihje Track Artist Album My Music Great Artist My Favorite Voit hakea soivan aseman tyyppisiä asemia kätevästi seuraavalla tavalla. Paina toiston aikana kauko-ohjaimen MENU-näppäintä, valitse Stations like this ja paina lopuksi ENTER-näppäintä. FI-23 0 : 11 / 2 : 00 vtuner-asemien lisääminen suosikkilistalle Voit rekisteröidä radioasemia (ohjelmia) vtuner-internet-radiosta kahdella tavalla. Aseman lisääminen My Favorites -listalle Valittu ohjelma lisätään NET -valikon My Favorites -suosikkilistalle. NET-valikko avautuu, kun painat kauko-ohjaimen NET-näppäintä. 1 Valitse asema valikosta tai viritä asema kuuluviin ja paina sitten MENU-näppäintä. 2 Siirrä osoitin / -näppäimillä kohtaan Add to My Favorites ja paina ENTER-näppäintä. 3 Siirrä osoitin / / / -näppäimillä kohtaan OK ja paina ENTER-näppäintä. Vihje Käynnistys ja perustoiminnot Voit nimetä My Favorites -listalla olevat asemat uudestaan. Aseman lisääminen vtuner-internet-radion Favorites-listalle Valitse vtuner Internet Radio ja paina ENTER-näppäintä, jotta Favorites -kansio avautuu näyttöön. Se näkyy samassa valikoikkunassa kuin Stations By Genre, Stations By Location jne. Suosikkiasemasi tallennetaan Favorites-kansioon. Suosikkiaseman rekisteröinti tehdään tietokoneella, joka on kytketty samaan verkkoon kuin AV-viritinvahvistin. Syötä ensin tämän laitteen MAC-tunnus osoitteessa Voit sitten rekisteröidä suosikkiasemiasi tarpeen mukaan. AV-viritinvahvistimen MAC-tunnuksen näet Setup-asetusvalikon Nework Setup -kohdassa (sivu 50).

24 Käynnistys ja perustoiminnot Muiden Internet-radioiden rekisteröinti Kytke AV-viritinvahvistin kotiverkkoon (sivu 72). Kuvaruutuvalikot näkyvät televisiosta, joka on kytketty HDMI OUT -lähtöön. Tämä järjestelmä tukee seuraavien formaattien mukaisia Internet-radio-ohjelmia (URL-osoitteita): PLS, M3U ja podcastit (RSS). Internet-radion kuunneltavuus riippuu kuitenkin sen käyttämän datan ja audioformaatin yhteensopivuudesta tämän järjestelmän kanssa. Internet-radioaseman kuunteleminen edellyttää, että rekisteröit sen NET -valikon My Favorites -listalle seuraavaksi neuvotulla tavalla. Palveluiden saatavuus riippuu paikkakunnasta. Lue lisätietoja erillisistä ohjeista. 1 Siirry Setup-asetusvalikon Network Setup -kohtaan ja tarkista AV-viritinvahvistimen IP-osoite (sivu 51). Kirjoita IP-osoite muistiin. 5 Klikkaa Save -painiketta, jotta asema tallentuu suosikkilistalle. Internet-radioasema on nyt My Favorites -suosikkivalikossa. Kun haluat kuunnella rekisteröityä radioasemaa, paina NET-näppäintä ja valitse sitten NET -ikkunasta My Favorites -valikko. Näyttöön avautuu luettelo muistiin rekisteröidyistä radioasemista. Valitse haluamasi asema ja paina ENTER-näppäintä. Vihje Voit poistaa aseman My Favorites -suosikeista seuraavalla tavalla. Siirrä osoitin aseman kohdalle tai laita asema soimaan ja paina sitten MENU-näppäintä. Siirrä osoitin / -näppäimillä Delete from My Favorites -kohtaan ja paina sitten ENTER-näppäintä. Voit poistaa aseman myös selainohjelman Web Setup -valikosta. Voit nimetä radioaseman uudelleen seuraavalla tavalla. Siirrä osoitin aseman kohdalle ja paina MENU-näppäintä. Siirrä osoitin seuraavaksi / -näppäimillä Rename this station -kohtaan ja paina ENTER-näppäintä. Voit tallentaa muistiin enimmillään 40 Internet-radioasemaa. 2 Avaa tietokoneesi selainohjelma. 3 Syötä selainohjelman osoitekenttään AV-viritinvahvistimen IP-osoite. Jos käytät Internet Explorer -selainta, voit syöttää osoitteen myös File -valikon Open... - kohtaan. AV-viritinvahvistimen tiedot avautuvat nyt selainohjelmasi näyttöikkunaan. 4 Klikkaa My Favorites -valintakielekettä ja syötä Internet-radioaseman osoite. Fi-24

25 Palvelimella olevien musiikkitiedostojen kuuntelu Kytke AV-viritinvahvistin kotiverkkoon (sivu 72). Kuvaruutuvalikot näkyvät televisiosta, joka on kytketty HDMI OUT -lähtöön. Voit kuunnella tietokoneessa tai mediapalvelimessa olevia musiikkitiedostoja AV-viritinvahvistimen kautta. 1 Käynnistä tietokone tai mediapalvelin. 2 Paina NET-näppäintä. NET -valikkoikkuna avautuu ja NET-ilmaisin syttyy. Jos ilmaisin vilkkuu, varmista ensimmäisenä verkkoyhteyden toimivuus. Vihje Voit tehdä saman valinnan myös Home-valikon Network Service -kohdasta. 3 Siirrä osoitin / -näppäimillä kohtaan DLNA ja paina sitten ENTER-näppäintä. Vihje RETURN-näppäimellä palaat edelliseen ikkunaan. 4 Valitse / -näppäimillä palvelin ja paina sitten ENTER-näppäintä. Valikon sisältö riippuu palvelimen ominaisuuksista. Kaikki palvelimet eivät mahdollista hakutoimintojen käyttöä. AV-viritinvahvistimen kautta ei pääse käyttämään digikuva- tai videotiedostoja. Palvelimen sisällön hyödyntäminen riippuu palvelimen omista jakoasetuksista, joten lue myös palvelimen omat käyttöohjeet. 5 Siirrä osoitin / -näppäimillä halutun tiedoston kohdalle ja käynnistä toisto ENTER- tai -näppäimellä. Track Artist Album My favorite song 1 Artist name My favorite album 0 : 11 / 2 : 00 / / -näppäinten käytettävyys riippuu mediapalvelimen ominaisuuksista. No Item osoittaa, että järjestelmä ei pysty käyttämään palvelimen tiedostoja. Tarkasta palvelimen, verkon ja AV-viritinvahvistimen kytkennät. Windows Media Player 11 -asetukset Muokkaa Windows Media Player 11 -ohjelma tähän järjestelmään sopivaksi näiden ohjeiden mukaan. Sen jälkeen pystyt soittamaan tietokoneessa olevia musiikkitiedostoja AV-viritinvahvistimen kautta. 1 Käynnistä Windows Media Player Valitse Library -valikosta Media Sharing -kohta. Näyttöön avautuu Media Sharing -valikko. 3 Merkkaa Share my media -ruutu ja klikkaa OK. 4 Valitse valikosta AV-viritinvahvistin ja klikkaa Allow. Kohtaan ilmestyy valintamerkki. 5 Sulje valikko klikkaamalla lopuksi OK. Nyt Windows Media Player 11 -ohjelman asetukset on muokattu sopiviksi, joten voit toistaa sen kirjastossa olevia musiikkitiedostoja AV-viritinvahvistimen kautta. Vihje Käynnistys ja perustoiminnot Voit ladata Windows Media Player 11 -ohjelman veloituksetta Microsoftin verkkosivuilta. FI-25

26 Tiedostojen etätoisto (Remote Playback) Kytke AV-viritinvahvistin kotiverkkoon (sivu 72). Kuvaruutuvalikot näkyvät televisiosta, joka on kytketty HDMI OUT -lähtöön. Remote Playback -etätoistojärjestelmän ansiosta voit kuunnella mediapalvelimessa tai tietokoneessa olevia musiikkitiedostoja AV-viritinvahvistimen kautta. Toimintoja ohjataan kotiverkon ohjainyksiköllä. Windows Media Player 12 -asetukset Muokkaa Windows Media Player 12 -ohjelma tähän järjestelmään sopivaksi näiden ohjeiden mukaan. Sen jälkeen pystyt soittamaan tietokoneessa olevia musiikkitiedostoja AV-viritinvahvistimen kautta. 1 Käynnistä Windows Media Player Valitse Stream -valikosta kohta Turn on media streaming. Valikko avautuu. Vihje Voit tehdä saman valinnan myös Home-valikon Network Service -kohdasta. Jos mediatiedostojen suoratoisto on jo aktivoituna, voit klikata Stream -valikosta kohtaa More streaming options..., jotta näyttöön avautuu verkkoon kytkettyjen soittimien valikko. Voit nyt ohittaa vaiheen 3. 3 Siirrä osoitinta ja klikkaa kohtaa Turn on media streaming. Mediapalvelinvalikko avautuu. Sen tarkka muoto riippuu verkosta. 4 Valitse Media streaming options -valikosta AV-viritinvahvistin ja valitse asetukseksi Allow. 5 Sulje valikko klikkaamalla lopuksi OK. Nyt Windows Media Player 12 -ohjelman asetukset on muokattu sopiviksi, joten voit toistaa sen kirjastossa olevia musiikkitiedostoja AV-viritinvahvistimen kautta. Vihje Varmista, että Stream -valikossa on merkittynä kohta Allow remote control of my player.... Remote Playback -etätoisto 1 Kytke AV-viritinvahvistimen virta. 2 Käynnistä Windows Media Player 12. Windows Media Player 12 -ohjelman asetukset pitää olla muutettuna järjestelmään sopiviksi ennen etätoiston aloittamista. 3 Klikkaa Windows Media Player 12 -ohjelmassa haluamaasi musiikkitiedostoa hiiren oikeanpuoleisella näppäimellä Näyttöön avautuu toimintojen valikko. Vihje Jos haluat valita jonkin toisen mediapalvelimen, tee se Windows Media Player 12 -ohjelman Other Libraries -kohdassa. 4 Valitse Remote playback -kohdasta AV-viritinvahvistin Play to -ikkuna avautuu ja toisto käynnistyy. Voit ohjata etätoistoa tietokoneesi Windows 7 -käyttöjärjestelmän Play to -valikkoikkunasta. Television kuvaruudussa näkyy samalla toistotilan ikkuna. Fi-26 5 Säädä äänenvoimakkuus sopivaksi. Voit säätää äänenvoimakkuutta Remote Playback -ikkunan tasonsäätöpalkin avulla. Tehdasasetuksen mukaan äänenvoimakkuuden maksimilukema on 82 (0dB). Voit muuttaa maksimilukemaa selainohjelman Web Setup -asetuksilla. Etätoistoikkunassa ja AV-viritinvahvistimessa näkyvä voimakkuuslukema ei välttämättä ole sama. AV-viritinvahvistimen toiminnoilla tehty tasonsäätö ei vaikuta Remote playback -ikkunan lukemiin. Käynnistys ja perustoiminnot Etätoisto ei onnistu seuraavissa tilanteissa: - Järjestelmä käyttää jotain verkkopalvelua. - Ohjelmalähteenä on USB-laite tai ipod/iphone. - Viritinvahvistimen monihuonetoiminto on käytössä.

27 AM/FM-radion kuuntelu Tässä osiossa viitataan ensisijaisesti etulevyn toimintoihin ellei toisin mainita. Virittimen käyttö AV-viritinvahvistimen omalla virittimellä voit kuunnella FM- ja AM-radioasemia. Kun tallennat suosikkiasemasi pikavalintoihin, niiden haku on helppoa. Määritä aluksi viritysasetus sopivaksi (sivu 48). 1 Valitse aaltoalue painamalla AM- tai FM-näppäintä. Tässä esimerkissä valitaan kuunneltavaksi FM-radio. Aaltoalue Viritystaajuus (Näytön tarkka sisältö riippuu käyttömaasta). Radioasemien virittäminen Automaattinen asemahaku 1 Paina TUNING MODE -näppäintä, jotta AUTO-ilmaisin syttyy näyttöön. 2 Paina TUNING /. Haku loppuu, kun asema löytyy. Kun asema on virittynyt, TUNED-ilmaisin palaa. Kun viritettynä on stereofoninen FM-asema, näytössä palaa myös FM STEREO -ilmaisin. Vihje TUNED AUTO FM STEREO Heikosti kuuluvan FM-aseman virittäminen Jos FM-aseman signaali on liian heikko stereofoniseen kuunteluun, sen virittäminen saattaa epäonnistua. Ota tällöin käyttöön manuaalinen asemanhakutila ja kuuntele asemaa monona. Manuaalinen asemahaku Käynnistys ja perustoiminnot Manuaalisessa asemahakutilassa FM-asemat kuuluvat monona. 1 Paina TUNING MODE -näppäintä, jotta AUTO-ilmaisin sammuu. 2 Paina pitkään TUNING / -näppäintä. Viritystaajuus lakkaa muuttumasta, kun vapautat painikkeen. Painele näppäintä lyhyesti muuttaaksesi viritystaajuutta askel kerrallaan. Asemanhaku viritystaajuuden perusteella Voit hakea FM- tai AM-aseman syöttämällä suoraan sen viritystaajuuden. 1 Valitse aaltoalue kauko-ohjaimen AM- tai FM-näppäimellä ja paina sitten D.TUN-näppäintä. (Näytön tarkka sisältö riippuu käyttömaasta). 2 Syötä 8 sekunnin kuluessa aseman viritystaajuus numeronäppäimillä. Jos radioaseman viritystaajuus on esimerkiksi 87,50 MHz (FM), paina numeronäppäimiä 8, 7 ja 5. Jos syötät vahingossa väärän numeron, odota 8 sekuntia ja syötä lukema uudelleen. FI-27

28 AM/FM-asemien tallentaminen pikavalintoihin Voit tallentaa pikavalintoihin jopa 40 FM/AM-asemaa. 1 Viritä kuuluviin AM/FM-asema, jonka haluat tallentaa pikavalintamuistiin. Lue viritysohjeet edellisestä luvusta. 2 Paina MEMORY-näppäintä. Pikavalintanumero vilkkuu. (Näytön tarkka sisältö riippuu käyttömaasta). 3 Kun pikavalintanumero vilkkuu (noin 8 sekunnin ajan), valitse haluamasi pikavalinta PRESET / -näppäimillä. Vaihtoehdot ovat Paina uudelleen MEMORY-näppäintä, jotta asema tallentuu muistiin. Kun asema on tallentunut pikavalintaan, pikavalintanumero lakkaa vilkkumasta. Toista samat vaiheet kaikkien haluamiesi AM/FM-asemien osalta. Radioaseman pikavalinta 1 Hae haluamasi pikavalintanumero etulevyn PRESET / -näppäimillä tai kauko-ohjaimen CH +/ -näppäimillä. Vihje Voit käyttää valintaan myös kauko-ohjaimen numeronäppäimiä. Aseman poistaminen pikavalintamuistista 1 Valitse pikavalinta, josta haluat poistaa aseman. Lue edellä olevat ohjeet. 2 Paina yhtä aikaa MEMORY- ja TUNING MODE -näppäintä. Kyseinen pikavalinta tyhjenee ja sen tunnus poistuu näytöstä. RDS-toimintojen käyttö Käynnistys ja perustoiminnot (Ei koske Pohjois-Amerikan eikä Taiwanin malleja) RDS-toimintojen käyttö edellyttää, että radioasema lähettää RDS-signaalia. Kun kuuntelet RDS-radioasemaa, näytössä palaa RDS-ilmaisin. RDS-aseman lähettämät tekstit näkyvät näytössä. Tietoa radion RDS-järjestelmästä RDS on lyhenne sanoista Radio Data System. Se on tekniikka, jonka avulla voidaan välittää monenlaista informaatiota varsinaisen FM-radiolähetyksen yhteydessä. RDS-järjestelmän kehitti Euroopan yleisradiounioni (EBU), ja se on käytössä useimmissa Euroopan maissa. Nykyään monet radioasemat hyödyntävät RDS-toimintoja erilaisten tekstien lähettämiseen. RDS-tietoa voidaan käyttää myös halutunlaista ohjelmaa lähettävän aseman hakuun (uutiset, urheilu, rock jne.). Tämä AV-viritinvahvistin pystyy hyödyntämään seuraavia RDS-toimintoja: PS (Program Service); Aseman tunnus Jos RDS-radioaseman lähettämään signaaliin sisältyy PS-informaatio, radioaseman nimi näkyy näytössä. Jos painat DISPLAY-näppäintä, aseman viritystaajuus näkyy 3 sekunnin ajan. RT (Radio Text); Tekstit Voit lukea näytöstä RDS-radioaseman lähettämiä tekstejä. Lue lisää jäljempää. PTY (Program Type); Ohjelmatyyppi PTY-tiedon avulla voit hakea juuri halutunlaista ohjelmaa lähettävän aseman (sivu 29). TP (Traffic Program); Liikenneohjelma TP-tiedon avulla voit hakea liikenneohjelmaa lähettävän aseman (sivu 29). Fi-28
