1 AV-viritinvahvistin TX-NR515 Sisältö Turvaohjeet ja esittely...2 Sisällysluettelo...6 Kytkeminen...12 Käyttöohje Käynnistys ja perustoiminnot...20 Edistyneet toiminnot...45 Muiden laitteiden ohjaus...68 Lisäohjeita...75 Internet Radion käyttö...96 Kauko-ohjauskoodit...98 FI-1

2 Varoitus: Älä altista laitetta sateelle tai kostealle ilmalle, sillä siitä saattaa aiheutua tulipalo tai sähköisku. Huomioi: ÄLÄ AVAA LAITTEEN KoTELoa, JoTTA VÄLTÄT sähköiskun VAArAN. LAITTEEN SISÄLLÄ EI ole KÄyTTÄJÄN HuoLLETTAVIA osia. HuoLLoN SAA TEHDÄ VAIN VALTuuTETTu huoltopalvelu. WARNING RISK OF ELECTRIC SHOCK DO NOT OPEN VAROITUS SÄHKÖISKUN VAARA ÄLÄ AVAA LAITEKOTELOA Tasasivuisessa kolmiossa oleva salamanuoli varoittaa käyttäjää kotelon sisäisistä eristämättömistä jännitteistä. Jännitteet saattavat olla niin voimakkaita, että ne voivat aiheuttaa vaarallisen sähköiskun. Tasasivuisessa kolmiossa oleva huutomerkki osoittaa, että käyttöohjeissa on erityisen tärkeitä käyttö- tai huolto-ohjeita kohteeseen liittyen. Tärkeitä turvaohjeita 1. Lue kaikki ohjeet huolella. 2. Säilytä ohjeet myöhempää tarvetta varten. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia käyttöohjeita. 5. Älä käytä laitetta veden läheisyydessä. 6. Käytä puhdistukseen vain kuivaa kangasta. 7. Älä peitä jäähdytysaukkoja. Noudata kaikkia valmistajan antamia asennusohjeita. 8. Älä sijoita laitetta lämmittimien, lämminilmaventtiilien, uunien, vahvistimien tai muiden lämpöä tuottavien laitteiden lähelle. 9. Käytä yhteensopivaa pistorasiaa ja virtajohtoa. Suojamaadoitusta ei saa ohittaa. Pyydä tarvittaessa valtuutettua asennuspalvelua varmistamaan pistorasian sopivuus. 10. Sijoita virtajohto siten, ettei se joudu kulkuväylälle tai puristuksiin esineitä vasten. Varmista, ettei pistotulppa, pistorasia eikä virtajohdon liitokset vaurioidu. 11. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita. 12. Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä jalustoja tai kannattamia. Jos sijoitat laitteen liikuteltavalle alustalle, noudata ehdotonta varovaisuutta siirtojen aikana. Putoava laite saattaa aiheuttaa vahinkoja. 13. Irrota laite järjestelmästä ukkosen ajaksi tai jättäessäsi sen pitkäksi ajaksi käyttämättömäksi. 14. Huoltotoimenpiteet saa suorittaa vain valtuutettu huoltopalvelu. Toimita laite heti huoltoon, jos se vahingoittuu jollakin tavalla. Laite pitää huoltaa, jos sen virtajohto on viottunut, laitteen sisään on roiskunut nestettä, laitteen sisään on pudonnut jokin esine, laite on altistunut sateelle tai kosteudelle, laite ei toimi normaalilla tavalla tai se on pudonnut. 15 Huollontarve Irrota laite pistorasiasta ja toimita valtuutettuun huoltoliikkeeseen seuraavissa tilanteissa: A. laitteen virtajohto tai pistotulppa on vaurioitunut, B. laitteen sisään on joutunut esine tai nestettä, C. laite on kastunut, Fi-2 Siirrä PORTABLE paketteja CART WARNING varoen S3125A Turvaohjeet ja esittely D. laite ei toimi normaalisti, vaikka noudatat kaikkia käyttöohjeita. Säädä vain käyttöohjeessa neuvottuja asetuksia. Asetusten virheellinen muuttaminen voi aiheuttaa vauriota, ja laitteen palauttaminen alkuperäiseen toimivaan tilaan saattaa vaatia valtuutetun asentajan tekemiä suuria korjaustöitä. E. laite on pudonnut tai se on vaurioitunut jollain muulla tavalla, F. laite ei toimi normaalisti tai sen toiminta on muuttunut huomattavasti. 16. Esineen tai nesteen joutuminen laitteen sisään Älä työnnä mitään esineitä laitteen aukkoihin. Ne saattavat osua jännitteellisiin osiin tai aiheuttaa oikosulun, mikä voi aiheuttaa tulipalon tai sähköiskun. Älä läikytä nestettä laitteen päälle. Älä sijoita maljakkoa tai muuta nesteellä täytettyä astiaa laitteen päälle. Älä sijoita kynttilää tai muuta palavaa esinettä laitteen päälle. 17. Akut ja paristot Huomioi ympäristönäkökohdat ja paikalliset määräykset hävittäessäsi käytöstä poistettuja akkuja tai paristoja. 18. Varmista jäähdytysilman riittävä kierto, jos sijoitat laitteen kirjahyllyyn, laiteräkkiin tai muuhun umpinaiseen tilaan. Varaa vähintään 20 cm tyhjää tilaa laitteen päälle ja sivuille sekä vähintään 10 cm laitteen taakse. Laitteen päällä olevan tason ja takaseinän väliin tulee jättää 10 cm tilaa, jotta lämmennyt ilma pääsee nousemaan sen kautta pois.

3 Turvaohjeet ja esittely Varotoimenpiteitä 1. Tallenteiden tekijänoikeus: Tekijänoikeuksilla suojattua aineistoa ei saa kopioida muuhun kuin omaan yksityiseen käyttöön ilman oikeudenomistajan lupaa. 2. Sulake: Käyttäjä ei voi itse vaihtaa laitteen sisällä olevaa sulaketta. Jos virta ei kytkeydy päälle, ota yhteys Onkyo-kaupiaaseen. 3. Hoito: Puhdista laite säänöllisesti pehmeällä pyyhkeellä. Hankalia tahroja varten voit kostuttaa pyyhkeen miedolla puhdistusaineella ja vedellä. Kuivaa laite heti puhdistuksen jälkeen. Älä käytä hankaavia pyyhkeitä, ohenteita, alkoholia tai muita liuotteita, sillä ne voivat viottaa laitteen pintaa ja kotelon merkintöjä. 4. Virta Varoitus Lue seuraavat ohjeet huolellisesti ennenkuin kytket laitteen sähköverkkoon ensimmäisen kerran. Sähköverkon jännite riippuu maasta, jossa laitetta käytetään. Varmista, että laitteen takalevyssä oleva merkintä vastaa sähköverkon jännitettä (AC 230 V, 50 Hz). Laite irrotetaan sähköverkosta irrottamalla virtajohto pistorasiasta. Varmista, että pääset helposti tarttumaan pistotulppaan. [POWER]-näppäimellä tai [POWER]- ja [ON/STANDBY]-näppäimellä varustetut laitteet: Yhteys sähköverkkoon ei katkea kokonaan, vaikka katkaiset virran [POWER]-näppäimellä. Jos et aio käyttää laitetta pitkään aikaan, irrota virtajohto pistorasiasta. Vain [ON/STANDBY]-näppäimellä varustetut laitteet: Yhteys sähköverkkoon ei katkea kokonaan, kun asetat laitteen valmiustilaan [ON/STANDBY]- näppäimellä. Jos et aio käyttää laitetta pitkään aikaan, irrota virtajohto pistorasiasta. 5. Kuulovaurion estäminen Kuulokkeiden liian voimakas äänenpaine saattaa aiheuttaa kuulovaurion. 6. Paristojen ja akkujen kuumeneminen Älä altista paristoja tai akkuja voimakkaalle auringonpaisteelle, tulelle tai muulle kuumuudelle. 7. Älä kosketa laitetta märillä käsillä: Älä käsittele laitetta tai virtajohtoa märillä tai kosteilla käsillä. Jos vettä tai muuta nestettä outuu laitteen sisään, vie se valtuutettuun Onkyo-huoltoon tarkastettavaksi. 8. Käsittely Kuljeta laitetta sen alkuperäisessä myyntipakauksessa. Älä jätä kumisia tai muovisia esineitä laitteen päälle pitkäksi ajasi, jotta ne eivät jätä jälkiä kotelon pintaan. Kansi ja takalevy kuumenevat pitkäaikaisessa käytössä. Se on normaali ilmiö. Jos laite on pitkään käyttämättömänä, se ei välttämättä toimi halutulla tavalla seuraavalla käyttökerralla. Siksi laitetta kannattaa käyttää aika ajoin. FI-3

4 Turvaohjeet ja esittely Euroopassa käytettävät mallit Vaatimustenmukaisuusvakuutus Onkyo Europe Electronics GmbH Liegnitzerstrasse 6, Groebenzell, Germany Vakuutamme, että tässä käyttöohjeessa kuvattu Onkyo-tuote täyttää asiaan liittyvät tekniset normit kuten EN60065, EN55013, EN55020 ja EN , Groebenzell, Germany Onkyo Europe Electronics GmbH Fi-4

5 Turvaohjeet ja esittely Pakkauksen sisältö Varmista, että pakkaus sisältää seuraavat osat: FM-antenni sisäkäyttöön (sivu 19) AM-silmukka-antenni sisäkäyttöön (sivu 19) Virtajohto (Taiwanin mallit) (sivu 19) Kaiutinkaapeleiden tunnistetarrat (sivu 13) Kaiutinasetusten säätömikrofoni (sivu 35) Kauko-ohjain (RC-834M) ja kaksi paristoa (AA/R6) Pikaopas * Tuoteluetteloissa ja pakkauksissa tuotteen nimen lopussa oleva kirjain viittaa väriin. Tekniset ominaisuudet ja toiminnot ovat samat väristä riippumatta. Hävitä käytetyt paristot asianmukaisesti mahdollisimman pian, jotta vältät niiden vuotamisesta tai syöpymisestä aiheutuvat vahingot. Kauko-ohjaimen suuntaaminen Suuntaa kauko-ohjain AV-viritinvahvistimen kauko-ohjausanturiin oheisen kuvan mukaisesti. Kauko-ohjausanturi AV-viritinvahvistin Noin 5 m Paristojen asentaminen Paristot (AA/R6) Jos kauko-ohjain ei toimi kunnolla, vaihda paristot uusiin. Älä laita paristokoteloon yhtäaikaa vanhaa ja uutta paristoa tai eri tyyppisiä paristoja. Poista paristot kotelosta, jos et aio käyttää kauko-ohjainta pitkään aikaan. Siten vältät paristojen vuotamisesta tai syöpymisestä aiheutuvat viat. Kiitos Onkyo-AV-viritinvahvistimen hankkimisesta. Lue kaikki ohjeet ennen laitteiden kytkemistä ja käyttöä. Näiden ohjeiden avulla saat täyden hyödyn uuden AV-viritinvahvistimesi monipuolisista ominaisuuksia ja pääset nauttimaan ensiluokkaisesta äänentoistosta. Säilytä ohjeet kätevässä paikassa myöhempää käyttöä varten. FI-5

6 Sisällysluettelo Turvaohjeet ja esittely Tärkeitä turvaohjeita...2 Varotoimenpiteitä...3 Pakkauksen sisältö...5 Ominaisuudet...7 Etu- ja takalevy...8 Etulevy...8 Näyttö...9 Takalevy...10 Kauko-ohjain...11 AV-viritinvahvistimen kauko-ohjaus...11 Kytkeminen AV-viritinvahvistimen kytkeminen...12 Kaiuttimien kytkeminen...12 Tietoa AV-laitteiden kytkemisestä...14 Kytkeminen HDMI-kaapelilla...16 Laitteiden kytkeminen...17 RI-yhteensopivien Onkyo-laitteiden kytkeminen Antennien kytkeminen...19 Virtajohdon kytkeminen...19 Käynnistys ja perustoiminnot AV-viritinvahvistimen asettaminen käyttö- tai valmiustilaan...20 Käyttötila (ON)...20 Valmiustila (STANDBY)...20 Perusasetukset...21 Kuvaruutuvalikon kielen valinta...21 Automaattinen säätö (Audyssey 2EQ: Auto Setup) Ohjelmalähteen kytkennät (Source Connection) Kauko-ohjaimen asetukset (Remote Mode Setup) Verkkoyhteys (Network Connection)...22 Perusasetusten säädön lopettaminen (Terminating the Initial Setup)...22 Toisto...23 Ohjelmalähteen toisto...23 Ohjelman toisto USB-laitteesta tai verkosta...24 Näytön kuvakkeet...25 ipodin/iphonen toisto USB-liitännän kautta...25 USB-laitteen toisto...26 vtuner-internet-radion kuunteleminen...27 Muiden Internet-radioiden rekisteröinti...28 Verkkopalveluikkunan kuvakkeiden järjestely...28 Palvelimella olevien musiikkitiedostojen kuuntelu...29 Tiedostojen etätoisto (Remote Playback)...30 AM/FM-radion kuuntelu...31 Perustoimintojen käyttö...34 Kaiutinasetusten automaattinen säätö...34 Kuuntelutilojen käyttö...37 Home-valikon käyttö...42 Uniajastimen käyttö...43 Näytön kirkkauden säätö...43 Ohjelmalähdetietojen näyttö...43 Ohjelmalähdetunnuksen vaihto...43 Music Optimizer -toiminnon käyttö...44 AV-viritinvahvistimen mykistäminen...44 Kuulokkeiden käyttö...44 Edistyneet toiminnot Asetusvalikot...45 Quick Setup -pikavalikon käyttö...45 Audioasetusten muuttaminen Quick Setup -valikossa...46 Setup (HOME) -valikon käyttö...48 HYBRID STANDBY -ilmaisin...49 Asetusvalikoiden sisältö...49 Tulo/Lähtöasetelma (Input/Output Assign)...50 Kaiutinasetukset (Speaker Setup)...52 Äänentoiston hienosäätö (Audio Adjust)...54 Ohjelmalähdeasetukset (Source Setup)...55 Kuuntelutilan esivalinta (Listening Mode Preset) Yleistä (Miscellaneous)...61 Laitteiston hallinta (Hardware)...61 Kauko-ohjausasetus (Remote Controller Setup).. 65 Lukitusasetus (Lock Setup)...65 Zone 2 -järjestelmä...66 Zone 2 -järjestelmän kytkeminen...66 Zone 2 -toimintojen ohjaus...67 Fi-6 Muiden laitteiden ohjaus Turvaohjeet ja esittely ipod/iphone-toisto Onkyo-telakan kautta...68 Onkyo-telakan käyttö...68 ipodin/iphonen ohjaus...69 Muiden laitteiden ohjaus...70 Esiohjelmoidut kauko-ohjauskoodit...70 Sopivan kauko-ohjauskoodin selvittäminen...70 Kauko-ohjauskoodin syöttäminen...71 Värinäppäinten ohjelmointi...71 RI-väylään kytkettyjen Onkyo-laitteiden kauko-ohjauskoodit...72 Ohjelmalähdevalitsimien tehdasasetusten palauttaminen...72 Kauko-ohjaimen kaikkien tehdasasetusten palauttaminen...72 Lisälaitteiden kauko-ohjaus...73 Lisäohjeita Ongelmatilanteen ratkaisu...75 Firmware-laiteohjelmiston päivittäminen...81 Kytkemisvaihtoehtoja ja signaalin kulkureittejä RIHD-yhteensopivan television, soittimen tai tallentimen käyttö...88 Tietoa HDMI-järjestelmästä...90 Verkkotoiminnot/USB-järjestelmä...91 Lisenssit ja tavaramerkit...94 Tekniset tiedot...95 Internet Radion käyttö...96 Kauko-ohjauskoodit...98 Voit palauttaa AV-viritinvahvistimen tehdasasetukset seuraavalla tavalla. Kytke ensin virta päälle. Paina sitten yhtäaikaa CBL/SAT- ja ON/STANDBY-näppäintä (sivu 75).

7 Turvaohjeet ja esittely Ominaisuudet Vahvistin 80 8 ohmia (FTC) ohmia (IEC) ohmia (JEITA) Optimum Gain Volume Circuitry -piiri H.C.P.S. (High Current Power Supply) -muuntaja Prosessointi Qdeo -tekniikka HDMI-videosignaalin skaalaukseen (4K-yhteensopiva) HDMI (Audio Return Channel, 3D, DeepColor, x.v.color, Lip Sync, DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby TrueHD, Dolby Digital Plus, DSD and Multi-CH PCM) Dolby Pro Logic IIz Non-Scaling-järjestelmä A-Form Listening Mode Memory -järjestelmä Direct-toimintatila Pure Audio -toimintatila (Euroopan, Australian ja Aasian mallit) Music Optimizer -toiminto pakatuille digitaalisille äänitiedostoille 192 khz / 24bit -DA-muuntimet Tehokas ja huipputarkka 32-bittinen DSP-piiri Jitter Cleaning Circuitry -järjestelmä Liitännät 8 HDMI-tuloa (1 etulevyssä) ja 2 HDMI-lähtöä Onkyo RIHD-liitäntä järjestelmäohjausta varten 4 digitaalituloa (2 optista / 2 koaksiaalista) Komponenttivideokytkin (1 tulo / 1 lähtö) Kaiutinlähdöissä banaaniliittimien käyttövalmius * Euroopassa ei saa käyttää banaaniliittimiä kaiuttimien kytkemiseen vahvistimeen. Powered Zone 2 -monihuonetoiminto Bi-Amping-kaksoisvahvistus etukaiuttimille surround-takakanavien avulla Internet Radion kytkentävalmius (SiriusXM Internet Radio/vTuner/Last.fm/ Pandora/Rhapsody/Slacker/AUPEO!) * Palvelujen saatavuus riippuu käyttömaasta. Audiotiedostojen suoratoistovalmius verkosta 2 USB-tuloa (edessä/takana)* muistilaitteita ja ipod /iphone -malleja varten (kansikuvanäyttö). * Vain etulevyn USB-liitäntä on ipod/iphone-yhteensopiva) MHL-yhteensopiva etulevyn AUX-tulo Yleistä 40 FM/AM-pikavalintaa Audyssey 2EQ korjaa huoneakustiikan ongelmat Audyssey Dynamic EQ -loudness-korjaus Audyssey Dynamic Volume optimoi kuuntelutasot ja dynamiikan Jakosuotimen säätö (40/50/60/70/80/90/100/120/150/200 Hz) AV-tahdistus (enintään 800 ms) Automaattinen kytkeytyminen valmiustilaan Kuvaruutuvalikkojen näyttö HDMI-liitännän kautta Esiohjelmoitu RI-yhteensopiva kauko-ohjain FI-7

8 Turvaohjeet ja esittely Etu- ja takalevy Etulevy (Pohjois-Amerikan ja Taiwanin mallit) (Euroopan, Australian ja Aasian mallit) Lue lisäohjeita sulkeisiin merkityiltä sivuilta. ON/STANDBY-näppäin (20) ZONE 2- ja OFF -näppäimet (67) Kauko-ohjausanturi (5) Näyttö (9) LISTENING MODE -näppäimet (37) DIMMER-näppäin (Pohjois-Amerikan ja Taiwanin mallit) (45) MEMORY-näppäin (32) TUNING MODE -näppäin (31) DISPLAY-näppäin (43) SETUP-näppäin (48) TUNING / (31), PRESET / (32), osoittimen siirto, ENTER-näppäin RETURN-näppäin MASTER VOLUME -äänenvoimakkuussäädin (23) MUSIC OPTIMIZER -näppäin ja -ilmaisin (Pohjois-Amerikan ja Taiwanin mallit) (44, 47) PHONES-kuulokeliitäntä (44) AUX INPUT HDMI/MHL -liitäntä (16) TONE-näppäin, sävynsäätönäppäimet (46) Ohjelmalähdevalitsimet (23) VIDEO-liitäntä (17) USB-liitäntä (17) SETUP MIC -tulo (35) HYBRID STANDBY -ilmaisin (49) PURE AUDIO -näppäin ja -ilmaisin (Euroopan, Australian ja Aasian mallit) (37) RT/PTY/TP-näppäin (Euroopan, Australian ja Aasian mallit) (33) Fi-8

9 Turvaohjeet ja esittely Näyttö Lue lisäohjeita sulkeisiin merkityiltä sivuilta. Z2 (Zone 2) -ilmaisin (67) 3D-ilmasin Ilmaisin syttyy 3D-tulosignaalin merkiksi. Kuulokeilmaisin (44), ja osoitinilmaisin (25) Kuuntelutilan ja signaalityypin ilmaisimet (37) Audyssey-ilmaisin (34, 55) Dynamic EQ -ilmaisin (56) Dynamic Vol -ilmaisin (56) M.Opt-ilmaisin (44, 47) Viritystavan ilmaisimet RDS-ilmaisin (ei koske Pohjois-Amerikan eikä Taiwanin malleja) (32) AUTO-ilmaisin (31) TUNED-ilmaisin (31) FM STEREO-ilmaisin (31) MUTING-ilmaisin (44) Tuloilmaisin (86) HDMI-ilmaisin (62) DIGITAL-ilmaisin ARC-ilmasiin (63) USB-ilmaisin (25, 26) NET-ilmaisin (27 30, 64) Tekstikenttä SLEEP-ilmaisin (43) Kanava/yksikköilmaisin ch-ilmaisin Hz-ilmaisin m/ft-ilmaisin db-ilmaisin ASb-ilmaisin (63) FI-9

10 Turvaohjeet ja esittely Takalevy (Pohjois-Amerikan, Euroopan, Australian ja Aasian mallit) (Taiwanin mallit) DIGITAL IN, COAXIAL/OPTICAL (koaksiaalinen ja optinen digitaalitulo) COMPONENT VIDEO IN/OUT (komponenttivideotulo ja -lähtö) USB-liitäntä ETHERNET-liitäntä FM ANTENNA, AM ANTENNA (FM- ja AM-antennitulot) HDMI IN/OUT (HDMI OUT MAIN ja HDMI OUT SUB) (HDMI-tulot ja -lähdöt) SPEAKERS (kaiutinlähdöt) CENTER (keski), FRONT (etu), SURROUND (surround), SURROUND BACK or FRONT HIGH (surround-taka tai etuylä), ZONE 2 (toinen huone) Virtajohto (Pohjois-Amerikan, Euroopan, Australian ja Aasian mallit) RI REMOTE CONTROL (RI-kauko-ohjausliitäntä) BD/DVD IN, CBL/SAT IN, GAME IN, PC IN, TV/CD IN (liitännät komposiittivideosignaalia ja analogista audiosignaalia käyttäville ohjelmalähteille) ZONE 2 LINE OUT (linjatasoinen lähtö ZONE 2 -huonetta varten) SUBWOOFER PRE OUT (esivahvistinlähtö subwooferia varten) MONITOR OUT V (videomonitorilähtö) AC INLET (virtatulo) (Taiwanin mallit) Lue lisäohjeita kohdasta AV-viritinvahvistimen kytkeminen (sivut 12 19). Fi-10

11 Turvaohjeet ja esittely Kauko-ohjain AV-viritinvahvistimen kauko-ohjaus *1 Paina aluksi RECEIVER-näppäintä, jotta kauko-ohjain asettuu AV-viritinvahvistimen ohjaustilaan. Voit kauko-ohjata myös Onkyo-Blu-ray Disc/ DVD-soitinta, CD-soitinta ja muita lisälaitteita. Lue lisätietoja kohdasta Kauko-ohjauskoodien syöttäminen (sivu 71). Lue lisäohjeita sulkeisiin merkityiltä sivuilta. RECEIVER -näppäin (20) REMOTE MODE/INPUT SELECTOR -näppäimet (23) / / / -näppäimet, ENTER-näppäin Q SETUP -näppäin (45) Kuuntelutilanäppäimet (37) DIMMER-näppäin (43) MUTING-näppäin (44) DISPLAY-näppäin (43) VOL / -näppäin (23) RETURN-näppäin HOME-näppäin (42) SLEEP-näppäin (43) Virittimen ohjaus Kun haluat ohjata AV-viritinvahvistimen viritintä, paina aluksi FM- tai AM-näppäintä (tai RECEIVER-näppäintä), jotta kauko-ohjain asettuu radion ohjaustilaan. 1 / -näppäimet (31) 2 D.TUN-näppäin (31) 3 DISPLAY-näppäin 4 CH +/ -näppäin (32) 5 Numeronäppäimet (31) *1 Kauko-ohjaus edellyttää, että olet syöttänyt ohjaimeen oikean kauko-ohjauskoodin. Lue Kauko-ohjauskoodien syöttäminen (s. 71). FI-11

12 Kytkeminen AV-viritinvahvistimen kytkeminen Kaiuttimien kytkeminen Kaiutinasetelma Oheinen taulukko havainnollistaa toistettavien kanavien määrää suhteessa kaiuttimien määrään. Voimakkaan ja tarkan bassontoiston varmistamiseksi järjestelmään kannattaa hankkia aktiivinen subwoofer riippumatta muiden kaiuttimien määrästä. Säädä kaiutinasetukset huolellisesti, jotta surround-äänentoisto on mahdollisimman hyvä. Voit hienosäätää asetukset automaattisesti (sivu 34) tai manuaalisesti (sivu 52). Surroundkaiutin oikea Surroundkaiutin vasen Kaiuttimien määrä Etukaiuttimet Keskikaiutin Surround-kaiuttimet Surround-takakaiutin* 1 * 2 4 Surround-takakaiuttimet* 2 4 Etuyläkaiuttimet* 2 4 *1 Jos sinulla on vain yksi surround-takakaiutin, kytke se SURROUND BACK or FRONT HIGH L -lähtöön. *2 Surround-takakaiuttimia ja etuyläkaiuttimia ei voi käyttää yhtäaikaa. Kaiutinkaapeleiden kytkeminen Kytke kaiuttimet oikeisiin kaiutinlähtöihin kuvan mukaisesti. Jos käytössäsi on vain yksi surroundtakakaiutin, kytke se SURROUND BACK or FRONT HIGH L -merkinnällä varustettuun kaiutinlähtöön. Vihje Määritä Speaker Configuration -valikossa (sivu 52) tai Audyssey 2EQ -kalibroinnin (sivu 34) avulla, onko järjestelmässäsi surround-takakaiuttimet vai etuyläkaiuttimet. Ruuvikiristeiset kaiutinliittimet Kuori johtimien päät paljaiksi noin mm matkalta ja kierrä johdinsäikeet tiiviiksi nipuiksi oheisen kuvan mukaisesti mm Surround-taka/ Etuyläkaiutin oikea Fi-12 Surround-taka/ Etuyläkaiutin vasen Etukaiutin oikea Etukaiutin vasen Jousikiristeiset kaiutinliittimet Kuori johtimien päät paljaiksi noin mm matkalta ja kierrä johdinsäikeet tiiviiksi nipuiksi oheisen kuvan mukaisesti mm Banaaniliittimien käyttö (Pohjois-Amerikan mallit) Keskikaiutin Kierrä liittimen kiristysholkki kiinni ennen banaaniliittimen kytkemistä. Älä työnnä pelkkää johtimen päätä liittimen keskireikään.

13 Kaiutinkaapelitarrojen kiinnittäminen Kaiutinliittimet on merkitty väreillä, jotta oikean liittimen tunnistamien onnistuu helposti. Kaiutin Etuvasen, etuylävasen, Zone 2 vasen Etuoikea, etuyläoikea, Zone 2 oikea Keski Surround vasen Surround oikea Surround-takavasen Surround-takaoikea Väri Valkoinen Punainen Vihreä Sininen Harmaa Ruskea Kellanruskea Vältä liian pitkiä tai ohuita kaiutinkaapeleita, sillä ne saattavat heikentää äänenlaatua. Älä aiheuta oikosulkua positiivisen ja negatiivisen johtimen välille, jotta AV-viritinvahvistin ei rikkoudu. Estä johtimen metallisäikeiden osuminen AV-viritinvahvistimen takalevyyn, jotta laite ei rikkoudu. Kytkeminen Yhteen kaiutinliittimeen saa kytkeä vain yhden kaiuttimen. Muuten AV-viritinvahvistin voi rikkoutua. Älä kytke samaa kaiutinta useampaan kaiutinlähtöön. Pakkauksessa on värilliset tunnistetarrat, jotka kannattaa kiinnittää kaiutinkaapeleiden positiivisiin (+) johtoihin edellä olevan taulukon mukaisesti. Kun olet kiinnittänyt väritarrat, sinun on helppo kytkeä kaapelit oikeisiin kaiutinliittimiin. Kaiuttimien kytkemisessä huomioitavaa Lue seuraavat ohjeet ennen kaiuttimien kytkemistä. Kaiuttimien impedanssi voi olla 6 16 ohmia. Jos impedanssi on liian pieni ja käytät vahvistinta suurella teholla pitkän aikaa, vahvistimen suojapiiri saattaa aktivoitua. Irrota virtajohto pistorasiasta ennen kytkentöjen tekemistä. Lue kaiuttimien omat käyttöohjeet. Kiinnitä erityistä huomiota kaiutinliitäntöjen napaisuuteen. Kytke siis vahvistimen positiivinen (+) liitin kaiuttimen positiiviseen liittimeen ja negatiivinen ( ) negatiiviseen. Väärä napaisuus aiheuttaa vaihevirheen, jolloin ääni kuulostaa epäselvältä ja ponnettomalta. FI-13

14 LINE INPUT LINE INPUT Aktiivisen subwooferin käyttö Etukaiuttimien bi-amping-kaksoisvahvistus Kytkeminen Tietoa AV-laitteiden kytkemisestä LINE INPUT LINE INPUT Tärkeää: Kun teet bi-amping-kytkennän, poista kaiuttimien diskantti- ja bassoliittimiä yhdistävät kytkentäsillat. Bi-ampin edellyttää, että kauttimet ovat yhteensopivia. Selvitä asia kaiuttimien omista käyttöohjeista. AV-laitteiden kytkeminen HDMI-kaapeli : Video ja audio TV, projektori tms. AV-viritinvahvistin Aktiivinen subwoofer Nurkassa Bi-amping-kytkentä parantaa basson- ja diskantintoistoa entisestään. Kun bi-ampingkytkentä on käytössä, AV-viritinvahvistin pystyy ohjaamaan pääkuunteluhuoneessa 5.1-kanavaista äänentoistoa. Kun olet saanut bi-ampingjohdotuksen valmiiksi, kytke AV-viritinvahvistimen virta päälle ja tee bi-amping-järjestelmän edellyttämät kaiutinasetukset, jotta vahvistin asettuu oikeaan toimintatilaan (s. 52). Blu-ray Disc/ DVD-soitin Pelikonsoli Muut kaapelit : Video : Audio TV, projektori tms. 1/3 etäisyydellä sivuseinästä AV-viritinvahvistin Etsi subwooferin paikka laittamalla soimaan runsaasti bassoääntä sisältävä elokuva tai musiikkikappale ja siirtele subwooferia huoneessa. Valitse paikka, jossa bassot toistuvat tukevina ja selkeinä. Laitteessa on kaksi SUBWooFEr PRE out -lähtöä, joten voit kytkeä järjestelmään helposti kaksi aktiivista subwooferia. Lähdöt syöttävät saman signaalin. Vihje Jos järjestelmässäsi on passiivinen subwoofer, kytke sen erillinen vahvistin tämän laitteen subwoofer-esivahvistinlähtöön (SUBWOOFER PRE OUT). Etuoikea Diskanttielementti Bassoelementti Etuvasen Blu-ray Disc/ DVD-soitin Pelikonsoli Lue kaikkien AV-laitteiden omat käyttöohjeet ennen kytkentöjen tekemistä. Älä kytke virtajohtoa ennenkuin olet tehnyt ja tarkastanut kaikki muut kytkennät. Kytke liittimet huolellisesti varmistaaksesi hyvän Oikein! kontaktin. (Huono kontakti aiheuttaa hurinaa ja toimintahäiriöitä). Pidä audio- ja videokaapelit erillään virta- ja kaiutinkaapeleista estääksesi häiriöiden syntymisen. Väärin! Fi-14

15 Kytkeminen AV-kaapelit ja liittimet HDMI HDMI-liitännän kautta voi kulkea sekä digitaalinen video- että audiosignaali. Analoginen audio (RCA) Analogisen audioliitännän (RCA) kautta kulkee analoginen audiosignaali. Valkoinen Punainen Komponenttivideo Komponenttivideokaapelissa kirkkaussignaali (Y) ja värierotussignaalit (PB, PB) kulkevat eri johdoissa, mikä tuottaa parhaan kuvanlaadun. (Komponenttivideoliitäntöjen tarkka merkintätapa riippuu television valmistajasta). Y Vihreä PB Sininen PR Komposiittivideo Punainen Komposiittivideoliitäntä on hyvin yleinen televisioissa, videonauhureissa ja muissa videolaitteissa. Keltainen *1 PCM-signaalin (stereo/mono) yhteensopivat näytetaajuudet ovat 32/44,1/48/88,2/96 khz. HDMI-liitäntä mahdollistaa jopa 176,4/192 khz näytetaajuuden. AV-viritinvahvistimessa ei ole SCART-liitäntää. AV-viritinvahvistimen optisissa liittimissä on suojaläpät, jotka avautuvat, kun kaapelin liitin työnnetään paikoilleen. Läppä sulkeutuu automaattisesti, kun irrotat kaapelin. Työnnä kaapelin liitinpää aina huolellisesti loppuun asti. Varoitus Kytke ja irrota optisen kaapelin liitin suorassa kulmassa, jotta suojaläppä ei viotu. Optinen digitaaliaudio Optisen digitaaliliitännän kautta voit toistaa digitaalista audiota kuten PCM* 1, Dolby Digital ja DTS. Äänenlaatu on verratavissa koaksiaalisen digitaaliliitännän tarjoamaan äänenlaatuun. Koaksiaalinen digitaaliaudio Koaksiaalisen digitaaliliitännän kautta voit toistaa digitaalista audiota kuten PCM* 1, Dolby Digital ja DTS. Äänenlaatu on verratavissa optisen digitaaliliitännän tarjoamaan äänenlaatuun. Oranssi FI-15

16 Kytkeminen Kytkeminen HDMI-kaapelilla Satelliittiviritin, kaapelisovitin tms. Tietokone TV, projektori tms. Videokamera tms. Pelikonsoli Jos televisiossa ei ole äänen paluukanavatoimintoa (Audio Return Channel, ACR), kytke televisiosta AV-viritinvahvistimeen HDMIkaapelin lisäksi myös optinen digitaalikaapeli. Kun haluat kuulla HDMI-kaapelilla kytketyn laitteen äänet AV-viritinvahvistimen kautta, valitse sen asetukset siten, että kuva näkyy televisiosta. (Valitse television ohjelmalähteeksi AV-viritinvahvistimeen kytketty HDMI-laite). Jos televisio on sammutettuna tai sen ohjelmalähteeksi on valittu jokin muu laite, ääni ei välttämättä kuulu AV-viritinvahvistimen kautta. Blu-ray Disc/DVD-soitin Kytke laitteet sopiviin liittimiin. Oheinen taulukko osoittaa tehdasasetusten mukaisen asetelman. 4 (taulukossa): voit muuttaa asetelmaa (s. 50). Liitin Laite IN1 Blu-ray Disc/DVD-soitin 4 IN2 Satelliittiviritin, kaapelisovitin tms. 4 IN3 Pelikonsoli 4 IN4 Tietokone 4 IN5 Muu laite 4 IN6 Muu laite 4 IN7 Muu laite 4 Etulevyn tulo Videokamera tms. OUT MAIN Televisio OUT SUB Projektori tms. Lue lisäksi seuraavat ohjeet: Kytkemisvaihtoehtoja ja signaalin kulkureittejä (sivu 85). RIHD-yhteensopivan television, soittimen tai tallentimen käyttö (sivu 88). Tietoa HDMI-järjestelmästä (sivu 90). Fi-16 Vihje Kun haluat kuunnella HDMI IN -liitäntään kytketyn laitteen ääntä television kaiuttimista, valitse HDMI Through -asetus järjestelmään sopivaksi (sivu 62) ja laita AV-viritinvahvistin käyttötilasta valmiustilaan. Jos Blu-ray Disc/DVD -soittimen ääni ei kuulu, vaikka noudatat edellä mainittua ohjetta, aseta Blu-ray Disc/DVD-soitin syöttämään PCM-formaatin mukaista audiosignaalia. Äänen paluukanava (ARC, Audio Return Channel) Äänen paluukanavatoiminnon (ARC) ansiosta HDMI-yhteensopivasta televisiosta tuleva ääni voidaan syöttää AV-viritinvahvistimen HDMI OUT -lähdön kautta eteenpäin. Toiminnonkäyttö edellyttää seuraavaa: - Televisio on ARC-yhteensopiva. - Ohjelmalähteeksi on valittu TV/CD. - HDMI Control(RIHD) -asetuksena on On (sivu 62). - Audio Return Ch (ARC) -asetuksena on Auto (sivu 63). MHL (Mobile High-Definition Link) Etulevyn AUX-lisälaitetulo on MHL (Mobile High-Definition Link) -yhteensopiva, joten voit kytkeä siihen teräväpiirtovideota syöttävän ohjelmalähteen.

17 Laitteiden kytkeminen Kytke laitteet sopiviin liittimiin. Oheinen taulukko osoittaa tehdasasetusten mukaisen asetelman. Lue lisäksi kohta Kytkemisvihjeitä ja videosignaalin kulkureittejä (sivu 85). Kuvaruutuvalikot näkyvät vain televisiosta, joka on kytketty HDMI OUT MAIN -liitäntään. Jos televisio on kytketty johonkin muuhun videoliitäntään, käytä asetuksiin AV-viritinvahvistimen omaa näyttöä. 4 (taulukossa): voit muuttaa asetelmaa (sivu 51). No. Liitäntä Laite 1 USB, VIDEO* 1 ipod/iphone (videotoisto) 2 USB* 2 * 3 ipod/iphone, MP3-soitin, USB-flash-muisti 3 DIGITAL IN OPTICAL 1 (GAME) Pelikonsolit 4 OPTICAL 2 (TV/CD) TV, CD-soitin 4 COAXIAL 1 (BD/DVD) Blu-ray Disc/DVD-soitin 4 COAXIAL 1 (CBL/SAT) Satelliitti/kaapelisovitin, 4 RI Dock -telakka tms. 4 COMPONENT VIDEO IN (CBL/SAT) Satelliitti/kaapelisovitin, 4 RI Dock -telakka tms. OUT TV, projektori tms. 5 ETHERNET Reititin 6 MONITOR OUT TV, projektori tms. BD/DVD IN Blu-ray Disc/DVD-soitin CBL/SAT IN Satell./kaapelisovitin tms. GAME IN Pelikonsoli, ri Dock -telakka PC IN Tietokone TV/CD IN TV, CD-soitin, kasettinauhuri, MD, CD-R, levysoitin*, RI Dock -telakka Kytkeminen *1 Kun ohjelmalähteenä on USB, videosignaalin voi syöttää järjestelmään VIDEO-liitännän kautta. VIDEO-liitäntään tuleva videosignaali syötetään eteenpäin MONITOR OUT- ja HDMI-lähdön kautta. *2 Älä kytke AV-viritinvahvistimen USB-liitäntää tietokoneen USB-liitäntään. Tietokoneessa olevia musiikkitiedostoja ei voi toistaa tällä tavalla. *3 Vain etulevyn USB-liitäntä on ipod/iphone-yhteensopiva. *4 Kytke järjestelmään levysoitin, joka on varustettu levysoitinesivahvistimella (MM). Jos levysoittimessa ei ole sellaista, hanki erillinen levysoitinesivahvistin. Jos levysoittimessasi on MC-tyyppinen äänirasia, tarvitset järjestelmään erillisen MC-vahvistinyksikön tai MC-sovittimen ja levysoitinesivahvistimen. Lue tarkemmat ohjeet lisälaitteiden omista käyttöoppaista. Kytkemistapa 3 mahdollistaa Dolby Digital- ja DTS-äänentoiston. (Jos haluat kuunnella myös Zone 2 -huoneessa, käytä kytkemistapoja 3 ja 6). Kytkentätapa 6 mahdollistaa musiikin kuuntelun Zone 2 -huoneessa. Jos Blu-ray Disc/DVD-soittimessasi on sekä tavallinen stereolähtö että monikanavalähtö, käytä stereolähtöä kytkemistavassa 6. FI-17

18 Kytkeminen RI-yhteensopivien Onkyo-laitteiden kytkeminen 1 Kytke kaikki Onkyo-laitteet analogisilla audiokaapeleilla (edellä olevan taulukon kytkemistapa 6), (sivu 17). 2 Tee RI-toiminnon edellyttämä kytkentä (katso oheista kuvaa). 3 Jos järjestelmässä on RI-telakka tai kasettidekki, muuta sen ohjelmalähdetunnus sopivaksi (sivu 43). RI (Remote Interactive) -järjestelmä mahdollista seuraavat erikoistoiminnot: Kasettinauhuri tms. R L ANALOG AUDIO OUT Järjestelmän päällekytkeminen / Automaattinen virrankytkentä Kun käynnistät RI-yhteensopivan ohjelmalähteen toiston, AV-viritinvahvistin herää automaattisesti valmiustilasta ja asettuu ohjelmalähteen edellyttämään toimintatilaan. Suora ohjelmalähteenvaihto Kun käynnistät RI-yhteensopivan laitteen toiston, AV-viritinvahvistin ottaa sen ohjelmalähteekseen automaattisesti. Kauko-ohjaus Voit ohjata RI-yhteensopivia Onkyo-laitteita AV-viritinvahvistimen kauko-ohjaimella. Suuntaa kauko-ohjain tällöin AV-viritinvahvistimen kauko-ohjausanturiin eikä lisälaitteeseen. Kauko-ohjaus edellyttää, että olet syöttänyt laitteistoon sopivat ohjauskoodit (sivu 72). RI Dock -telakka R L ANALOG AUDIO OUT Tee RI-kytkennät RI-kaapeleilla. RI-kaapeli kuuluu Onkyo-soittimien vakiovarusteisiin. Joissakin laitteissa on kaksi RI-liitäntää. Voit kytkeä kumman tahansa AV-viritinvahvistimeen, ja toisen voit kytkeä johonkin muuhun RI-yhteensopivaan ohjelmalähteeseen. Kytke RI-liitäntään vain Onkyo-laite. Muiden laitteiden kytkeminen saattaa aiheuttaa toimintahäiriön. Erillislaite ei välttämättä tue kaikkia RI-järjestelmän mahdollistamia toimintoja. Lue tarkat tiedot laitteen omasta käyttöohjeesta. Kun Zone 2 -toiminto on käytössä, automaattinen virrankytkentä ja suora ohjelmalähteenvaihto eivät ole toiminnassa. Fi-18

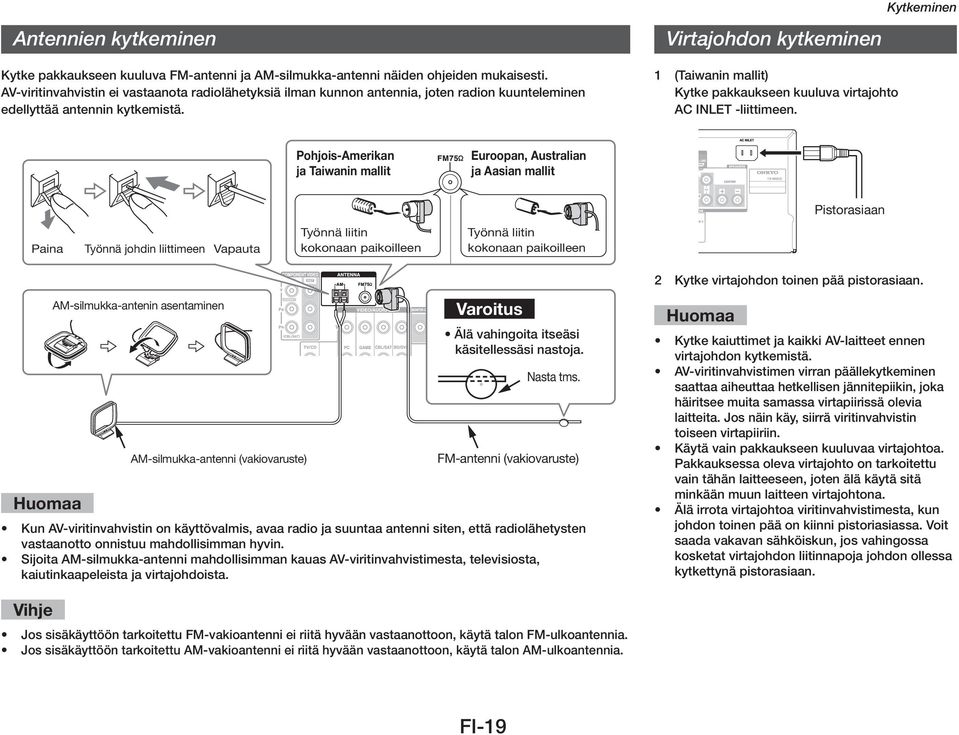

19 Kytkeminen Antennien kytkeminen Kytke pakkaukseen kuuluva FM-antenni ja AM-silmukka-antenni näiden ohjeiden mukaisesti. AV-viritinvahvistin ei vastaanota radiolähetyksiä ilman kunnon antennia, joten radion kuunteleminen edellyttää antennin kytkemistä. Virtajohdon kytkeminen 1 (Taiwanin mallit) Kytke pakkaukseen kuuluva virtajohto AC INLET -liittimeen. Pohjois-Amerikan ja Taiwanin mallit Euroopan, Australian ja Aasian mallit Pistorasiaan Paina Työnnä johdin liittimeen Vapauta Työnnä liitin kokonaan paikoilleen Työnnä liitin kokonaan paikoilleen 2 Kytke virtajohdon toinen pää pistorasiaan. AM-silmukka-antenin asentaminen AM-silmukka-antenni (vakiovaruste) Varoitus Älä vahingoita itseäsi käsitellessäsi nastoja. Nasta tms. FM-antenni (vakiovaruste) Kun AV-viritinvahvistin on käyttövalmis, avaa radio ja suuntaa antenni siten, että radiolähetysten vastaanotto onnistuu mahdollisimman hyvin. Sijoita AM-silmukka-antenni mahdollisimman kauas AV-viritinvahvistimesta, televisiosta, kaiutinkaapeleista ja virtajohdoista. Kytke kaiuttimet ja kaikki AV-laitteet ennen virtajohdon kytkemistä. AV-viritinvahvistimen virran päällekytkeminen saattaa aiheuttaa hetkellisen jännitepiikin, joka häiritsee muita samassa virtapiirissä olevia laitteita. Jos näin käy, siirrä viritinvahvistin toiseen virtapiiriin. Käytä vain pakkaukseen kuuluvaa virtajohtoa. Pakkauksessa oleva virtajohto on tarkoitettu vain tähän laitteeseen, joten älä käytä sitä minkään muun laitteen virtajohtona. Älä irrota virtajohtoa viritinvahvistimesta, kun johdon toinen pää on kiinni pistoriasiassa. Voit saada vakavan sähköiskun, jos vahingossa kosketat virtajohdon liitinnapoja johdon ollessa kytkettynä pistorasiaan. Vihje Jos sisäkäyttöön tarkoitettu FM-vakioantenni ei riitä hyvään vastaanottoon, käytä talon FM-ulkoantennia. Jos sisäkäyttöön tarkoitettu AM-vakioantenni ei riitä hyvään vastaanottoon, käytä talon AM-ulkoantennia. FI-19

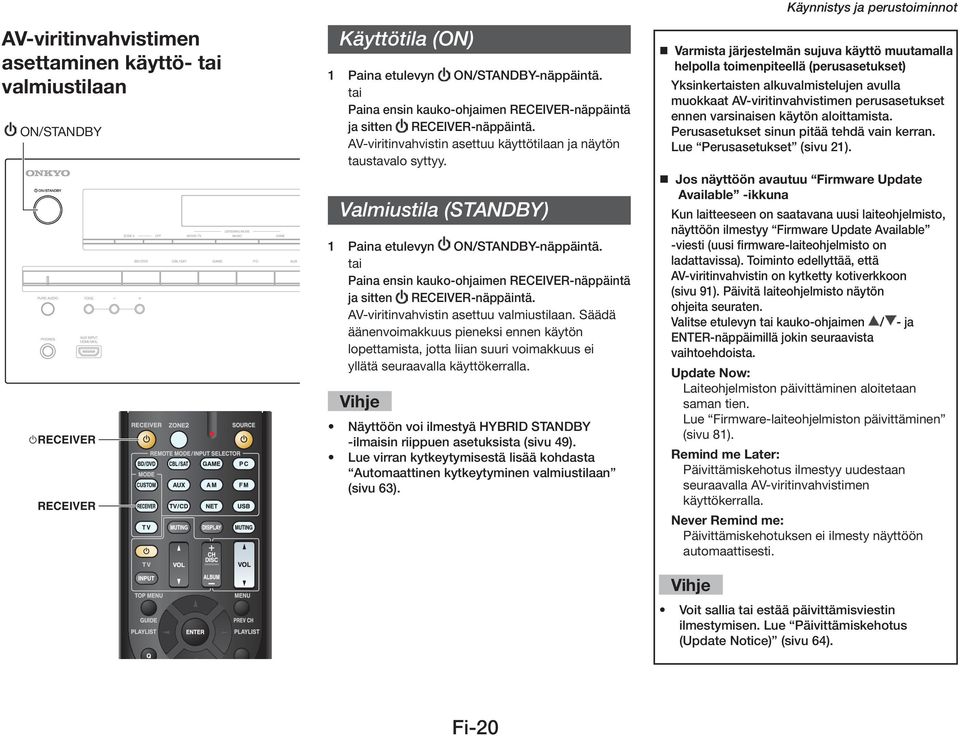

20 AV-viritinvahvistimen asettaminen käyttö- tai valmiustilaan ON/STANDBY RECEIVER RECEIVER Käyttötila (ON) 1 Paina etulevyn ON/STANDBY-näppäintä. tai Paina ensin kauko-ohjaimen RECEIVER-näppäintä ja sitten RECEIVER-näppäintä. AV-viritinvahvistin asettuu käyttötilaan ja näytön taustavalo syttyy. Valmiustila (STANDBY) 1 Paina etulevyn ON/STANDBY-näppäintä. tai Paina ensin kauko-ohjaimen RECEIVER-näppäintä ja sitten RECEIVER-näppäintä. AV-viritinvahvistin asettuu valmiustilaan. Säädä äänenvoimakkuus pieneksi ennen käytön lopettamista, jotta liian suuri voimakkuus ei yllätä seuraavalla käyttökerralla. Vihje Näyttöön voi ilmestyä HYBRID STANDBY -ilmaisin riippuen asetuksista (sivu 49). Lue virran kytkeytymisestä lisää kohdasta Automaattinen kytkeytyminen valmiustilaan (sivu 63). Käynnistys ja perustoiminnot Varmista järjestelmän sujuva käyttö muutamalla helpolla toimenpiteellä (perusasetukset) Yksinkertaisten alkuvalmistelujen avulla muokkaat AV-viritinvahvistimen perusasetukset ennen varsinaisen käytön aloittamista. Perusasetukset sinun pitää tehdä vain kerran. Lue Perusasetukset (sivu 21). Jos näyttöön avautuu Firmware Update Available -ikkuna Kun laitteeseen on saatavana uusi laiteohjelmisto, näyttöön ilmestyy Firmware Update Available -viesti (uusi firmware-laiteohjelmisto on ladattavissa). Toiminto edellyttää, että AV-viritinvahvistin on kytketty kotiverkkoon (sivu 91). Päivitä laiteohjelmisto näytön ohjeita seuraten. Valitse etulevyn tai kauko-ohjaimen / - ja ENTER-näppäimillä jokin seuraavista vaihtoehdoista. Update Now: Laiteohjelmiston päivittäminen aloitetaan saman tien. Lue Firmware-laiteohjelmiston päivittäminen (sivu 81). Remind me Later: Päivittämiskehotus ilmestyy uudestaan seuraavalla AV-viritinvahvistimen käyttökerralla. Never Remind me: Päivittämiskehotuksen ei ilmesty näyttöön automaattisesti. Vihje Voit sallia tai estää päivittämisviestin ilmestymisen. Lue Päivittämiskehotus (Update Notice) (sivu 64). Fi-20

21 Perusasetukset Tässä luvussa neuvotaan perusasetukset, jotka sinun kannattaa tehdä ennen AV-viritinvahvistimen tavallisen käytön aloittamista. Kun kytket virran ensimmäisen kerran päälle, pääset tekemään perusasetukset kätevästi kuvaruutuun avautuvan apuohjelman avulla. Kuvaruutuvalikot näkyvät televisiosta vain silloin, kun televisio on kytketty HDMI OUT MAIN -liitäntään. Kuvaruutuvalikon kielen valinta Tässä vaiheessa valitset kuvaruudussa näkyvien valikkotekstien kielen. Lue Kuvaruutuvalikon asetukset -luvusta Language (kieli) -kohta (sivu 61). Vihje Jos painat HOME-näppäintä, asetusapuohjelma sulkeutuu. Jos haluat muuttaa perusasetuksia myöhemmin, voit tehdä sen Hardware Setup -valikon Initial Setup -kohdan avulla (sivu 64). Kun olet valinnut kuvaruutuvalikon kielen, ruutuun avautuu seuraavanlainen aloitusikkuna. Initial Setup Welcome to initial setup. Have you connected all the speakers and devices? Before starting, please connect speakers and sources. Now, would you like to start initial setup? 1st Step : Audyssey 2EQ: Auto Setup 2nd Step : Source Connection 3rd Step : Remote Mode Setup 4th Step : Network Connection Yes No HOME Exit Käynnistys ja perustoiminnot Automaattinen säätö (Audyssey 2EQ: Auto Setup) Tässä vaiheessa säädetään kaiutinasetukset automaattisesti 1 Valitse etulevyn tai kauko-ohjaimen / - näppäimillä jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Do it Now: Kaiutinasetukset säädetään automaattisesti kuvaruudun ohjeita noudattaen. Lue Kaiutinasetusten automaattinen säätö (sivu 34). Kun tämä vaihe on tehty, asetusapuohjelmassa siirrytään vaiheeseen Ohjelmalähteen kytkennät (Source Connection). Do it Later: Tämä asetusvaihe ohitetaan. Paina ENTER-näppäintä ja jatka vaiheeseen Ohjelmalähteen kytkennät (Source Connection). 1 Valitse etulevyn tai kauko-ohjaimen / - näppäimillä jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Yes: Asetusten teossa siirrytään seuraavaksi Audyssey 2EQ: Auto Setup -vaiheeseen. No: Asetusten teko lopetetaan. Asetusapuohjelmassa siirrytään vaiheeseen Perusasetusten säädön lopettaminen (Terminating the Initial Setup). Jos haluat muuttaa perusasetuksia myöhemmin, voit tehdä sen Hardware Setup -valikon Initial Setup -kohdan avulla (sivu 64). FI-21

22 Ohjelmalähteen kytkennät (Source Connection) Tässä vaiheessa varmistetaan, että ohjelmalähteet on kytketty oikein. 1 Valitse etulevyn tai kauko-ohjaimen / -näppäimillä jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Yes, Continue: Kytkennät tarkastetaan. No, Skip: Tämä asetusvaihe ohitetaan. Asetuksia jatketaan kohdasta Kauko-ohjaimen asetukset (Remote Mode Setup). 2 Valitse se ohjelmalähdevalitsin, johon liittyvän ohjelmalähteen kytkennän haluat tarkastaa. Paina sitten ENTER-näppäintä. Kuvaruutuun pitäisi nyt ilmestyä ohjelmalähteen kuvake ja varmistusviesti siitä, että laite on kytketty oikein. 3 Kun varmistusviesti on ilmestynyt, valitse / - näppäimillä jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Yes: Ohjelmalähteen kuvake ja varmistusviesti ilmestyivät kuvaruutuun aiotulla tavalla. No: Virheraportti avautuu ruutuun. Noudata ongelmatilanteen ratkaisuohjeita ja tarkasta ohjelmalähteen kytkennät ja toimivuus. 4 Valitse / - näppäimillä jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Yes: Palaa vaiheeseen 2. No, Done Checking: Asetuksia jatketaan kohdasta Remote Mode Setup (kauko-ohjaimen asetukset). Kauko-ohjaimen asetukset (Remote Mode Setup) Tässä vaiheessa voit syöttää laitteiston tarvitsemat kauko-ohjauskoodit. 1 Valitse / - näppäimillä jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Yes: Syötä kauko-ohjauskoodit. Lue Sopivan kauko-ohjauskoodin selvittäminen -luvusta vaihe 5 (sivu 70). No, Skip: Tämä vaihe ohitetaan ja asetuksia jatketaan kohdasta Verkkoyhteys (Network Connection). 2 Kun olet syöttänyt kauko-ohjauskoodin, valitse / - näppäimillä jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Yes, Done: Asetuksia jatketaan kohdasta Verkkoyhteys (Network Connection). No, not yet: Voit syöttää lisää kauko-ohjauskoodeja. Verkkoyhteys (Network Connection) Tässä vaiheessa tarkastetaan verkkoyhteyden toimivuus. 1 Valitse / - näppäimillä jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Yes: Verkkoyhteyden toimivuus tarkastetaan. No, Skip: Tämä vaihe ohitetaan ja asetusten säätö lopetetaan. Fi-22 Käynnistys ja perustoiminnot Jos sinulla on sekä kiinteä että langaton verkkoyhteys, langatonta käytetään ensisijaisesti. Lue langattoman verkkoyhteyden toiminnasta tarkemmin sen omasta käyttöohjekirjasta. 2 Tarkasta verkkoyhteyden toimivuus noudattamalla kuvaruutuun ilmestyviä ohjeita. Tarkastus on valmis, kun kuvaruutuun ilmestyy teksti Succesfully connected (verkkoyhteys on kytketty oikein). Paina ENTER-näppäintä lopettaaksesi asetusten säätämisen. 3 Jos kuvaruutuun ilmestyy virheilmoitus, valitse jompi kumpi seuraavista vaihtoehdoista ja paina sitten ENTER-näppäintä. Retry: Tarkasta verkkoyhteys uudestaan. No, Do it Later: Tämä vaihe ohitetaan ja asetusten säätäminen lopetetaan. Asetusapuohjelma siirtyy vaiheeseen Terminating the Initial Setup (perusasetusten säädön lopettaminen). Perusasetusten säädön lopettaminen (Terminating the Initial Setup) Perusasetusten säätäminen lopetetaan. 1 Paina ENTER-näppäintä. Jos haluat muuttaa perusasetuksia myöhemmin, voit tehdä sen Hardware Setup -valikon Initial Setup -kohdan avulla (sivu 64).

23 Toisto Kuvaruutuvalikot näkyvät vain televisiosta, joka on kytketty HDMI OUT MAIN -liitäntään. Jos televisio on kytketty johonkin muuhun videoliitäntään, käytä asetuksiin AV-viritinvahvistimen omaa näyttöä. Tässä käyttöohjeessa viitataan kauko-ohjaimen toimintoihin ellei toisin mainita. Ohjelmalähteen toisto Kauko-ohjaimen näppäimillä INPUT SELECTOR RECEIVER VOL / Kuuntelutilanäppäimet 1 Valitse ohjelmalähde painamalla ensin RECEIVER-näppäintä ja sitten sopivaa INPUT SELECTOR -ohjelmalähdevalitsinta. 2 Käynnistä ohjelmalähteen toisto. Lue lisäksi: ipod/iphone-toisto USB-liitännän kautta (sivu 25) USB-laitteen toisto (sivu 26) vtuner Internet Radion kuuntelu (sivu 27) Muun Internet-radion rekisteröinti (sivu 28) Palvelimella olevien musiikkitiedostojen kuuntelu (sivu 29) Etätoisto (sivu 30) AM/FM-radion kuuntelu (sivu 31) ipod/iphone-toisto Onkyo Dock -telakan kautta (sivu 68) Muiden laitteiden ohjaus (sivu 70) 3 Säädä äänenvoimakkuus sopivaksi VOL / -näppäimillä. 4 Valitse kuuntelutila ja nauti upeasta äänentoistosta! Lue lisäksi: Kuuntelutilojen käyttö (sivu 37) FI-23 AV-viritinvahvistimen etulevyn näppäimillä 1 Valitse ohjelmalähde painamalla sitä vastaavaa näppäintä. 2 Käynnistä ohjelmalähteen toisto. Käynnistys ja perustoiminnot Ohjelmalähdevalitsimet LISTENING MODE MASTER VOLUME 3 Säädä äänenvoimakkuus sopivaksi MASTER VOLUME -säätimellä. 4 Valitse kuuntelutila ja nauti upeasta äänentoistosta! Näytönsäästäjä Näytönsäästäjä käynnistyy tietyn ajan kuluttua (tehdasasetuksen mukaan kolmen minuutin kuluttua), jos ohjelmalähde ei syötä videosignaalia eikä mitään toimintoa käytetä. Vihje Säädä näytönsäästäjän aktivoitumisaika sopivaksi Screen Saver -asetuksella (sivu 61). Näytönsäästäjän toiminta loppuu heti, kun käytät jotain AV-viritinvahvistimen toimintoa.

24 Ohjelman toisto USB-laitteesta tai verkosta Paina aluksi USBtai NET-näppäintä TOP MENU Toistettavan median tai palvelun päävalikon avaus / ja ENTER Siirtyminen valikoissa / Siirtyminen valikon sivulta toiselle PLAYLIST / Toistolistan valinta Standard Mode -toimintatilassa (ipod/iphone) Toiston käynnistäminen Siityminen takaisin kappaleen alkuun. Seuraavilla painalluksilla edellisten kappaleiden alkuun Toistokohdan pikasiirto taaksepäin Toiston keskeyttäminen taukotilaan SEARCH Toisto- tai valikkoikkunan näyttö toiston aikana DISPLAY Kappaleen tietojen näyttö toiston aikana. Paluu valikkoikkunasta toistoikkunaan. ALBUM +/ Albumin valinta Standard Mode -toimintatilassa (ipod/iphone) MENU Paluu Internet Radion pääsivulle. RETURN Paluu edelliseen valikkoon Toiston lopettaminen MODE Standard Mode- tai Extended Mode -toimintatilan valinta ipod/iphone-toiston aikana RANDOM Satunnaistoiston käynnistäminen REPEAT Jatkuvan toistotavan valitseminen Vihje Lue Muiden laitteiden ohjaus (sivu 70). Käynnistys ja perustoiminnot Näppäinten käytettävyys ja tarkka vaikutus riippuu ohjattavan laitteen ominaisuuksista. Toistokohdan pikasiirto eteenpäin Siirtyminen seuraavan kappaleen alkuun. Fi-24

25 Näytön kuvakkeet Näyttöön voi ilmestyä toiston aikana toimintatilaa havainnollistavia kuvakkeita. Kuvake Merkitys Kansio Kappale Toisto Tauko Pikasiirto eteenpäin Pikasiirto taaksepäin Esittäjä Albumi Yhden kappaleen jatkuva toisto Kansion jatkuva toisto (USB-laite) Jatkuva toisto Satunnaistoisto Albumin satunnaistoisto (ipod/iphone) ipodin/iphonen toisto USB-liitännän kautta Kuvaruutuvalikot näkyvät vain televisiosta, joka on kytketty HDMI OUT MAIN -liitäntään. Tämän kohdan neuvoilla pystyt toistamaan ipodin/iphonen musiikki- ja videotiedostoja AV-viritinvahvistimen kautta. Yhteensopivat ipod/iphone-mallit ( Made For ): ipod touch (1., 2., 3. ja 4. sukupolvi), ipod classic, ipod nano (2., 3., 4., 5. ja 6. sukupolvi), iphone 4S, iphone 4, iphone 3GS, iphone 3G, iphone 1 Valitse ohjelmalähteeksi USB(Front) painelemalla USB-näppäintä. Vihje Voit tehdä saman valinnan myös HOME-valikossa. Valitse sieltä ohjelmalähteeksi USB. 2 Kytke ipod/iphone sen omalla USB-kaapelilla AV-viritinvahvistimen etulevyn USB-liitäntään. Näytössä lukee Connecting..., kun järjestelmä lukee ipodin/iphonen sisältöä. USB-ilmaisin syttyy. Ilmaisin vilkkuu, jos AV-viritinvahvistin ei pysty lukemaan ipodin/iphonen sisältöä. Vihje ipodin/iphonen kytkemiseen kannattaa käyttää vain Applen virallista USB-kaapelia. Käynnistys ja perustoiminnot 3 Valitse MODE-näppäintä painemalla toimintatilaksi Extended Mode (Music) tai Extended Mode (Video). ipodin/iphonen sisältövalikko avautuu. Vihje Valitse MODE-näppäimellä toimintatilaksi Standard Mode, jos haluat ohjata toimintoja pelkästään ipodilla/iphonella tai kauko-ohjaimella. Toimintatila jää AV-viritinvahvistimen muistiin, kun irrotat ipodin/iphonen. Jos toimintatilaksi jäi esimerkiksi Extended Mode (Music), se aktivoituu automaattisesti seuraavalla käyttökerralla. 4 Siirry haluamasi kansion kohdalle / -näppäimillä ja avaa se painamalla ENTER-näppäintä. Vihje Voit käyttää myös etulevyn / -, ENTER- ja TUNING MODE -näppäimiä. TUNING MODE -näppäimellä saat vaihdettua toimintatilan. 5 Valitse / -näppäimellä musiikki- tai videotiedosto ja käynnistä sen toisto ENTER- tai -näppäimellä. Älä irrota USB-laitetta tai ipodin/iphonen USB-kaapelia AV-viritinvahvistimesta, kun näytössä lukee Connecting.... Jos kytket ipodin/iphonen USB-liitäntään, kuulokeliitännän kautta ei kuulu lainkaan ääntä. FI-25

26 Käynnistys ja perustoiminnot Extended Mode (Music) (laajennettu musiikkitoimintatila) Musiikkisisältö näkyy kuvaruutuvalikoissa, joten voit tehdä valintoja valikoiden avulla. Päävalikko: Playlist (toistolistat), Artists (esittäjät), Albums (albumit), Genres (musiikkityylit), Songs (kappaleet), Composers (säveltäjät), Shuffle Songs (satunnaistoisto), Now Playing (parhaillaan soiva kappale) Videokuva ei näy tässä toimintatilassa, vaikka ohjelmalähde syöttäisi videosignaalia AV-viritinvahvistimen etulevyn VIDEO-tuloon. Extended Mode (Video) (laajennettu videotoimintatila) Videosisältö näkyy kuvaruutuvalikoissa, joten voit tehdä valintoja valikoiden avulla. Päävalikko: Movies (elokuvat), Music Videos (musiikkivideot), TV Shows (TV-ohjelmat), Video Podcasts (videopodcastit), Rentals (vuokravideot) Kun haluat katsella ipodin/iphonen videoita, kytke se AV-viritinvahvistimen etulevyn USB- ja VIDEO-liitäntään. Käytä kytkemiseen Applen virallista komposiitti-av-kaapelia. Sisällön toistettavuus ja Extended Mode (Video) -toimintatilan käytettävyys riippuu ipodin/iphonen mallista ja sukupolvesta. Standard Mode (tavallinen toimintatila) Sisältövalikot eivät näy kuvaruudussa, mutta voit ohjata toistoa ipodin/iphonen tai kauko-ohjaimen toiminnoilla. USB-laitteen toisto Kuvaruutuvalikot näkyvät vain televisiosta, joka on kytketty HDMI OUT MAIN -liitäntään. Tämän kohdan neuvoilla pystyt kuuntelemaan USB-laitteen (USB-flash-muisti, MP3-soitin tms.) musiikkitiedostoja AV-viritinvahvistimen kautta. Lue lisäksi: Verkkotoiminnot/USB-järjestelmä, (sivu 91). 1 Valitse USB-näppäimellä ohjelmalähteeksi USB(Front) tai USB(Rear) (etu- tai takalevyn USB-liitäntään kytketty laite). 2 Kytke USB-laite AV-viritinvahvistimen USB-liitäntään. USB-ilmaisin syttyy. Ilmaisin vilkkuu, jos AV-viritinvahvistin ei pysty lukemaan USB-laitteen sisältöä. 3 Paina ENTER-näppäintä. Näyttöön avautuu USB-laitteen sisältövalikko. Siirry haluamasi kansion kohdalle / -näppäimillä ja avaa se painamalla ENTER-näppäintä. 4 Valitse / -näppäimellä musiikkitiedosto ja käynnistä sen toisto ENTER- tai -näppäimellä. Älä irrota USB-laitetta tai ipodin/iphonen USB-kaapelia AV-viritinvahvistimesta, kun näytössä lukee Connecting.... Fi-26

27 Käynnistys ja perustoiminnot vtuner-internet-radion kuunteleminen Kytke AV-viritinvahvistin kotiverkkoon (sivu 91). Kuvaruutuvalikot näkyvät televisiosta, joka on kytketty HDMI OUT MAIN -lähtöön. vtuner on Internet-palvelu, jonka avulla voit kuunnella radioasemia kaikkialta maailmasta. Voit hakea kuunneltavaa esimerkiksi musiikkityylin tai paikkakunnan perusteella. AV-viritinvahvistimessa on valmius tämän Internet-portaalin käyttöön. 1 Paina NET-näppäintä. Verkkopalveluikkuna avautuu ja NET-ilmaisin syttyy. Jos ilmaisin vilkkuu, varmista ensimmäisenä, että Ethernet-johto on kytketty kunnolla. Vihje Voit tehdä saman valinnan myös Home-valikon Network Service -kohdasta. 2 Valitse / / / -näppäimillä vtuner Internet Radio ja paina sitten ENTER-näppäintä. 3 Valitse / -näppäimilä haluamasi ohjelma ja paina sitten ENTER-näppäintä. Toisto käynnistyy. Vihje My Music 0 : 11 Great Artist My Favorite Voit hakea soivan aseman tyyppisiä asemia kätevästi seuraavalla tavalla. Paina toiston aikana kauko-ohjaimen MENU-näppäintä, valitse Stations like this ja paina lopuksi ENTER-näppäintä. vtuner-asemien lisääminen suosikkilistalle Voit rekisteröidä radioasemia (ohjelmia) vtuner-internet-radiosta kahdella tavalla. Aseman lisääminen My Favorites -listalle: Ohjelma lisätään verkkopalveluikkunan My Favorites -suosikkilistalle. Valikkoikkuna avautuu, kun painat kauko-ohjaimen NET-näppäintä. 1 Valitse asema valikosta tai viritä asema kuuluviin ja paina sitten MENU-näppäintä. 2 Siirrä osoitin / -näppäimillä kohtaan Add to My Favorites ja paina ENTER-näppäintä. 3 Siirrä osoitin / / / -näppäimillä kohtaan OK ja paina ENTER-näppäintä. Vihje Voit nimetä My Favorites -listalla olevat asemat uudestaan. Aseman lisääminen vtuner-internet-radion Favorites-listalle: Valitse vtuner Internet Radio ja paina ENTER-näppäintä, jotta Favorites -kansio avautuu näyttöön. Se näkyy samassa valikoikkunassa kuin Stations By Genre, Stations By Location jne. Suosikkiasemasi tallennetaan Favorites-kansioon. Voit rekisteröidä suosikkiasemia myös tietokoneella, joka on kytketty samaan verkkoon kuin AV-viritinvahvistin. Syötä ensin tämän laitteen ID#-tunnus (MACtunnus) osoitteessa Voit sitten rekisteröidä suosikkiasemiasi tarpeen mukaan. ID#-tunnus näkyy vtuner Internet Radio -päävalikon alalaidassa. AV-viritinvahvistimen MAC-tunnuksen näet Network -asetusvalikosta (sivu 64). FI-27
