TX-NR509. Sisältö. AV-viritinvahvistin. Käyttöohje. Johdanto Kytkeminen Käynnistys.ja.perustoiminnot... 19

Transkriptio

1 AV-viritinvahvistin Sisältö Johdanto... 2 TX-NR509 Kytkeminen Käynnistys.ja.perustoiminnot Käyttöohje Edistykselliset.toiminnot Muiden.laitteiden.ohjaus Lisäohjeita Kiitämme sinua Onkyo-AV-viritinvahvistimen hankinnasta. Lue kaikki ohjeet ennen laitteiden kytkemistä. Käyttöohjeiden avulla saat täyden hyödyn uuden AV-viritinvahvistimesi monipuolisista ominaisuuksia ja pääset nauttimaan ensiluokkaisesta äänentoistosta. Säilytä ohjeet kätevässä paikassa mahdollista tulevaa tarvetta varten. FI 1 FI

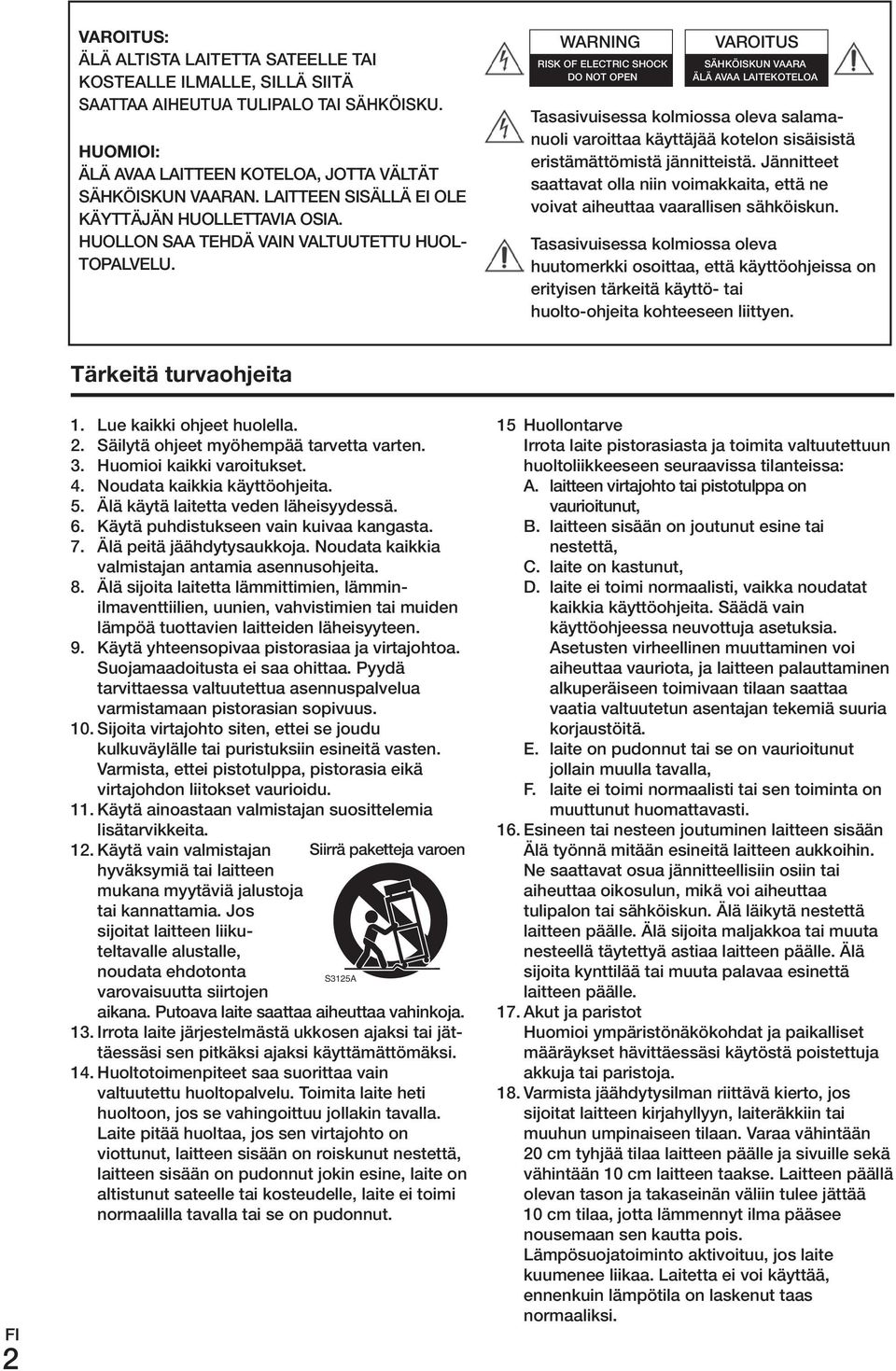

2 VaroiTus: ÄLÄ ALTISTA LAITETTA SATEELLE TAI KoSTEALLE ILmALLE, SILLÄ SIITÄ SAATTAA AIHEuTuA TuLIPALo TAI SÄHKöISKu. Huomioi: ÄLÄ AVAA LAITTEEN KoTELoA, JoTTA VÄLTÄT SÄHKöISKuN VAArAN. LAITTEEN SISÄLLÄ EI ole KÄyTTÄJÄN HuoLLETTAVIA osia. HuoLLoN SAA TEHDÄ VAIN VALTuuTETTu HuoL- ToPALVELu. WArNING risk of ELECTrIC SHoCK Do NoT open VAroITuS SÄHKöISKuN VAArA ÄLÄ AVAA LAITEKoTELoA Tasasivuisessa kolmiossa oleva salamanuoli varoittaa käyttäjää kotelon sisäisistä eristämättömistä jännitteistä. Jännitteet saattavat olla niin voimakkaita, että ne voivat aiheuttaa vaarallisen sähköiskun. Tasasivuisessa kolmiossa oleva huutomerkki osoittaa, että käyttöohjeissa on erityisen tärkeitä käyttö- tai huolto-ohjeita kohteeseen liittyen. Tärkeitä turvaohjeita 2 FI 1. Lue kaikki ohjeet huolella. 2. Säilytä ohjeet myöhempää tarvetta varten. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia käyttöohjeita. 5. Älä käytä laitetta veden läheisyydessä. 6. Käytä puhdistukseen vain kuivaa kangasta. 7. Älä peitä jäähdytysaukkoja. Noudata kaikkia valmistajan antamia asennusohjeita. 8. Älä sijoita laitetta lämmittimien, lämminilmaventtiilien, uunien, vahvistimien tai muiden lämpöä tuottavien laitteiden läheisyyteen. 9. Käytä yhteensopivaa pistorasiaa ja virtajohtoa. Suojamaadoitusta ei saa ohittaa. Pyydä tarvittaessa valtuutettua asennuspalvelua varmistamaan pistorasian sopivuus. 10. Sijoita virtajohto siten, ettei se joudu kulkuväylälle tai puristuksiin esineitä vasten. Varmista, ettei pistotulppa, pistorasia eikä virtajohdon liitokset vaurioidu. 11. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita. 12. Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä jalustoja tai kannattamia. Jos sijoitat laitteen liikuteltavalle alustalle, noudata ehdotonta varovaisuutta siirtojen Siirrä PORTABLE paketteja CART WARNING varoen S3125A aikana. Putoava laite saattaa aiheuttaa vahinkoja. 13. Irrota laite järjestelmästä ukkosen ajaksi tai jättäessäsi sen pitkäksi ajaksi käyttämättömäksi. 14. Huoltotoimenpiteet saa suorittaa vain valtuutettu huoltopalvelu. Toimita laite heti huoltoon, jos se vahingoittuu jollakin tavalla. Laite pitää huoltaa, jos sen virtajohto on viottunut, laitteen sisään on roiskunut nestettä, laitteen sisään on pudonnut jokin esine, laite on altistunut sateelle tai kosteudelle, laite ei toimi normaalilla tavalla tai se on pudonnut. 15 Huollontarve Irrota laite pistorasiasta ja toimita valtuutettuun huoltoliikkeeseen seuraavissa tilanteissa: A. laitteen virtajohto tai pistotulppa on vaurioitunut, B. laitteen sisään on joutunut esine tai nestettä, C. laite on kastunut, D. laite ei toimi normaalisti, vaikka noudatat kaikkia käyttöohjeita. Säädä vain käyttöohjeessa neuvottuja asetuksia. Asetusten virheellinen muuttaminen voi aiheuttaa vauriota, ja laitteen palauttaminen alkuperäiseen toimivaan tilaan saattaa vaatia valtuutetun asentajan tekemiä suuria korjaustöitä. E. laite on pudonnut tai se on vaurioitunut jollain muulla tavalla, F. laite ei toimi normaalisti tai sen toiminta on muuttunut huomattavasti. 16. Esineen tai nesteen joutuminen laitteen sisään Älä työnnä mitään esineitä laitteen aukkoihin. Ne saattavat osua jännitteellisiin osiin tai aiheuttaa oikosulun, mikä voi aiheuttaa tulipalon tai sähköiskun. Älä läikytä nestettä laitteen päälle. Älä sijoita maljakkoa tai muuta nesteellä täytettyä astiaa laitteen päälle. Älä sijoita kynttilää tai muuta palavaa esinettä laitteen päälle. 17. Akut ja paristot Huomioi ympäristönäkökohdat ja paikalliset määräykset hävittäessäsi käytöstä poistettuja akkuja tai paristoja. 18. Varmista jäähdytysilman riittävä kierto, jos sijoitat laitteen kirjahyllyyn, laiteräkkiin tai muuhun umpinaiseen tilaan. Varaa vähintään 20 cm tyhjää tilaa laitteen päälle ja sivuille sekä vähintään 10 cm laitteen taakse. Laitteen päällä olevan tason ja takaseinän väliin tulee jättää 10 cm tilaa, jotta lämmennyt ilma pääsee nousemaan sen kautta pois. Lämpösuojatoiminto aktivoituu, jos laite kuumenee liikaa. Laitetta ei voi käyttää, ennenkuin lämpötila on laskenut taas normaaliksi.

3 Varotoimenpiteitä 1. Tallenteiden tekijänoikeus: Tekijänoikeuksilla suojattua aineistoa ei saa kopioida muuhun kuin omaan yksityiseen käyttöön ilman oikeudenomistajan lupaa. 2. sulake: Käyttäjä ei voi itse vaihtaa laitteen sisällä olevaa sulaketta. Jos virta ei kytkeydy päälle, ota yhteys onkyo-kaupiaaseen. 3. Hoito: Puhdista laite säänöllisesti pehmeällä pyyhkeellä. Hankalia tahroja varten voit kostuttaa pyyhkeen miedolla puhdistusaineella ja vedellä. Kuivaa laite heti puhdistuksen jälkeen. Älä käytä hankaavia pyyhkeitä, ohenteita, alkoholia tai muita liuotteita, sillä ne voivat viottaa laitteen pintaa ja kotelon merkintöjä. 4. Virta VaroiTus LuE SEurAAVAT ohjeet HuoLELLISESTI ENNENKuIN KyTKET LAITTEEN SÄHKöVErK- KooN ENSImmÄISEN KErrAN. Sähköverkon jännite riippuu maasta, jossa laitetta käytetään. Varmista, että laitteen takalevyssä oleva merkintä vastaa sähköverkon jännitettä (AC 230 V, 50 Hz). Laite irrotetaan sähköverkosta irrottamalla virtajohto pistorasiasta. Varmista, että pääset helposti tarttumaan pistotulppaan. on/standby-kytkin ei irrota laitetta kokonaan sähköverkosta. Jos et aio käyttää laitetta pitkään aikaan, irrota virtajohto pistorasiasta. 5. Kuulovaurion estäminen Kuulokkeiden liian voimakas äänenpaine saattaa aiheuttaa kuulovaurion. 6. Paristojen ja akkujen kuumeneminen Älä altista paristoja tai akkuja voimakkaalle auringonpaisteelle, tulelle tai muulle kuumuudelle. 7. Älä kosketa laitetta märillä käsillä: Älä käsittele laitetta tai virtajohtoa märillä tai kosteilla käsillä. Jos vettä tai muuta nestettä outuu laitteen sisään, vie se valtuutettuun onkyo-huoltoon tarkastettavaksi. 8. Käsittely Kuljeta laitetta sen alkuperäisessä myyntipakauksessa. Älä jätä kumisia tai muovisia esineitä laitteen päälle pitkäksi ajasi, jotta ne eivät jätä jälkiä kotelon pintaan. Kansi ja takalevy kuumenevat pitkäaikaisessa käytössä. Se on normaali ilmiö. Jos laite on pitkään käyttämättömänä, se ei välttämättä toimi halutulla tavalla seuraavalla käyttökerralla. Siksi laitetta kannattaa käyttää aika ajoin. 3 FI

4 Euroopassa käytettävät mallit Vaatimustenmukaisuusvakuutus onkyo EuroPE ELECTroNICS GmBH LIEGNITzErSTrASSE 6, GroEBENzELL, GErmANy Vakuutamme, että tässä käyttöohjeessa kuvattu onkyo-tuote täyttää asiaan liittyvät tekniset normit kuten EN60065, EN55013, EN55020 ja EN , GroEBENzELL, GErmANy onkyo EuroPE ELECTroNICS GmbH Pakkauksen sisältö Varmista, että pakkaus sisältää seuraavat osat: FM-antenni.sisäkäyttöön.(s..18) AM-silmukka-antenni.(s..18) Kaiutinasetusten.säätömikrofoni.(s..23) Virtajohto.(Taiwanin.mallit).(s..18) Kaiutinkaapelit.(s..12) (Ei.toimiteta.kotiteatterin.vakiovarusteena) Kaiutinasetusten.säätömikrofoni.(s..28) Kauko-ohjain.(RC-801M).ja.kaksi.paristoa.(AA/R6).(s..4) * Tuoteluetteloissa ja pakkauksissa tuotteen nimen lopussa oleva kirjain viittaa väriin. Tekniset ominaisuudet ja toiminnot ovat samat väristä riippumatta. Kauko-ohjaimen käyttö Paristojen asentaminen Jos kauko-ohjain ei toimi kunnolla, vaihda paristot uusiin. Älä laita paristokoteloon yhtäaikaa vanhaa ja uutta paristoa tai eri Paristot.(AA/R6) typpisiä paristoja. Poista paristot kotelosta, jos et aio käyttää kauko-ohjainta pitkään aikaan. Siten vältät paristojen vuotamisesta tai syöpymisestä aiheutuvat viat. Hävitä käytetyt paristot asianmukaisesti mahdollisimman pian, jotta vältät niiden vuotamisesta tai syöpymisestä aiheutuvat vahingot. Kauko-ohjaimen suuntaaminen Suuntaa kauko-ohjain AV-viritinvahvistimen kauko-ohjausanturiin oheisen kuvan mukaisesti. Kauko-ohjausanturi AV-viritinvahvistin Noin.5.m 4 FI

5 Sisällysluettelo Johdanto Tärkeitä turvaohjeita... 2 Varotoimenpiteet... 3 Pakkauksen sisältö... 4 ominaisuudet... 6 Etu- ja takalevy... 7 Etulevy... 7 Näyttö... 8 Takalevy... 9 Kauko-ohjain AV-viritinvahvistimen ohjaus Kytkeminen av-viritinvahvistimen kytkeminen Kaiuttimien kytkeminen Tietoa AV-laitteiden kytkemisestä Lisälaitteiden kytkeminen HDmI-kaapelilla...15 Lisälaitteiden kytkeminen ri-yhteensopivien onkyo-laitteiden kytkeminen Tallentimen kytkeminen Antennin kytkeminen Virtajohdon kytkeminen Käynnistys ja perustoiminnot av-viritinvahvistimen asettaminen käyttö- tai valmiustilaan Käyttötila (on) Valmiustila (STANDBy) Toisto ohjelmalähteen toiston aloitus ohjelman toisto usb-laitteesta tai verkosta Näytön kuvakkeet ipodin/iphonen toisto usb-liitännän kautta usb-laitteen toisto Internet-radion kuunteleminen Palvelimella olevien musiikkitiedostojen kuuntelu Tiedostojen etätoisto (remote Playback) Fm/Am-radion kuuntelu Perustoimintojen käyttö Kaiutinasetusten automaattinen säätö Kuuntelutilojen käyttö Home menu -valikon käyttö uniajastimen käyttö Näytön kirkkauden säätö ohjelmalähdetietojen näyttö ohjelmalähteen tunnuksen vaihtaminen music optimizer -toiminnon käyttäminen AV-viritinvahvistimen mykistäminen Kuulokkeiden käyttö Tallentaminen Edistykselliset toiminnot Edistykselliset asetukset Kuvaruudussa näkyvät asetusvalikot (Setup menu) Asetusvalikoiden käyttö HDmI-tulo (HDmI Input) Komponenttivideotulo (Component) Digitaalinen audiotulo (Digital Audio) Kaiutinasetelma (Sp Config) Kaiuttimien etäisyys kuuntelupisteestä (Sp Distance) Kaiutinkanavien tasokalibrointi (Level Cal) Äänentoiston hienosäätö (Audio Adjust) ohjelmalähdeasetukset (Source Setup) Laitteiston hallinta (Hardware) HDmI-asetukset (HDmI Setup) Verkkoasetukset ohjelmiston päivittäminen Audioasetusten muuttaminen Zone 2 -järjestelmä zone 2 -järjestelmän kytkemien zone 2 -toimintojen ohjaus muiden laitteiden ohjaus ipod/iphone-toisto onkyo-telakan kautta onkyo-telakan käyttö ipodin/iphonen ohjaus muiden onkyo-laitteiden ohjaus Esiohjelmoidut kauko-ohjauskoodit Kauko-ohjauskoodin syöttäminen ri-väylään kytkettyjen onkyo-laitteiden kauko-ohjauskoodit ohjelmalähdevalitsimien tehdasasetusten palauttaminen Kauko-ohjaimen tehdasasetusten palauttaminen Lisälaitteiden toimintojen kauko-ohjaus Lisäohjeita ongelmatilanteen ratkaisu Verkkotoiminnot/usB-järjestelmä Firmware-ohjelmiston päivittäminen Kytkemisvaihtoehtoja ja signaalin kulkureittejä Tietoa HDmi-järjestestelmästä rihd-yhteensopivan television, soittimen tai tallentimen käyttö Tekniset tiedot Voit palauttaa AV-viritinvahvistimen tehdasasetukset seuraavalla tavalla. Kytke ensin virta päälle. Paina sitten yhtäaikaa VCr/DVr- ja on/standby-näppäintä (s. 59). 5 FI

6 6 FI ominaisuudet Vahvistin 80 8 ohmia (FTC) ohmia (IEC) ohmia (JEITA) optimum Gain Volume Circuitry -piiri Järeä ja tehokas H.C.P.S. (High Current Power Supply) -muuntaja Prosessointi HDmI (äänen paluukanava, 3D, DeepColor, x.v.color* 1, Lip Sync, DTS* 2 -HD master Audio, DTS- HD High resolution Audio, Dolby TrueHD* 3, Dolby Digital Plus, DSD ja multi-ch PCm) Ei-skaalaava järjestelmä A-Form Listening mode memory -järjestelmä Direct-toimintatila Pure Audio -toimintatila (Euroopan, Australian ja Aasian mallit) music optimizer* 4 -toiminto pakatuille digitaalisille äänitiedostoille 192 khz / 24 bit -DA-muuntimet Tehokas ja huipputarkka 32-bittinen DSP-piiri Liitännät 4 HDmI* 5 -tuloa ja 1 lähtö onkyo rihd -liitäntä järjestelmäohjausta varten 4 digitaalituloa (2 optista / 2 koaksiaalista) Komponenttivideokytkin (2 tuloa / 1 lähtö) universal Port -liitäntä ipod /iphone * 6 - telakalle / HD radio * 7 -virittimelle (Pohjois- Amerikan mallit) / DAB+ -virittimelle (Euroopan, Australian ja Aasian mallit) Kaiutinliittimissä valmius banaaniliittimen käyttöön* 8. Internet radion* -kytkentävalmius (SIrIuS Internet radio/vtuner/last.fm/pandora/ rhapsody/slacker/mediafly/napster) *Palvelujen saatavuus riippuu käyttömaasta. Audiotiedostojen suoratoisto verkosta* 10 Etulevyn usb-tulo muistilaitteita ja ipod /iphone -malleja varten* 6 Yleistä 40 Fm/Am-pikavalintaa Audyssey 2EQ * 9 korjaa huoneakustiikan ongelmat Audyssey Dynamic EQ * 9 -loudness-korjaus Audyssey Dynamic Volume * 9 optimoi kuuntelutasot ja dynamiikan Jakosuotimen säätö (40/50/60/70/80/90/100/120/150/200 Hz) AV-tahdistus (enintään 400 ms) Automaattinen kytkeytyminen valmiustilaan Kuvaruutuvalikot HDmI-liitännän kautta Esiohjelmoitu ri-yhteensopiva kauko-ohjain *1 x.v.color on tavaramerkki, jonka omistaa Sony Corporation. *2 Valmistuksessa käytetty seuraavien yhdysvaltalaisia patenttien ja patenttivarausten lisenssejä: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567 ja muut asiaan liittyvät yhdysvaltalaiset ja kansainväliset patentit ja patenttivaraukset. DTS ja symboli ovat rekisteröityjä tavaramerkkejä ja DTS-HD, DTS-HD master Audio ja DTS-logot ovat tavaramerkkejä, jotka omistaa DTS, Inc. Tuote sisältää ohjelmistoja. DTS, Inc. Kaikki oikeudet pidätetään. *3 Valmistuksessa käytetty Dolby Laboratories -yhtiön myöntämää lisenssiä. Dolby, Pro Logic ja kaksois-d-tunnus ovat tavaramerkkejä, jotka omistaa Dolby Laboratories. *4 music optimizer on tavaramerkki, jonka omistaa onkyo Corporation. *5 *6 *7 HDmI, HDmI-logo ja High-Definition multimedia Interface ovat tavaramerkkejä tai yhdysvalloissa tai muualla rekisteröityjä tavaramerkkejä, jotka omistaa HDmI Licensing LLC. iphone, ipod, ipod classic, ipod nano, ipod shuffle ja ipod touch ovat yhdysvalloissa ja muualla rekisteröityjä tavaramerkkejä, jotka omistaa Apple Inc. made for ipod ja made for iphone tarkoittavat, että laite on suunniteltu kytkettäväksi ipodiin tai iphoneen. Valmistaja on varmistanut, että laite täyttää Apple-yrityksen asettamat laatuvaatimukset. Apple ei vastaa tämän laitteen toiminnasta eikä turvallisuusmääräysten tai muiden säädösten mukaisuudesta. Tämän laitteen käyttö ipodin tai iphonen kanssa saattaa häiritä langattomia toimintoja. HD radio ja HD radio ready -logo ovat tavaramerkkejä, jotka omistaa ibiquity Digital Corporation. HD radio -lähetysten vastaanotto edellyttää järjestelmään onkyo up-ht1 HD radio -virittimen (lisävaruste). *8 Euroopassa ei saa käyttää banaaniliittimiä kaiuttimien kytkemiseen vahvistimeen. *9 Valmistettu Audyssey Laboratories -yrityksen lisensseillä. Patenttivaraukset yhdysvalloissa ja muissa maissa. Audyssey 2EQ, Audyssey Dynamic EQ ja Audyssey Dynamic Volume ovat rekisteröityjä tavaramerkkejä, jotka omistaa Audyssey Laboratories, Inc. *10 DLNA, DLNA-logo ja DLNA CErTIFIED ovat Digital Living Network Alliancen tavaramerkkejä, palvelutunuksia tai sertifikaatteja. *11 Windows ja Windows-logo ovat tavaramerkkejä, jotka omistaa microsoft.

7 Etu- ja takalevy Etulevy Eri maissa myytävät mallit poikkeavat hiukan toisistaan. Lue lisäohjeita sulkeisiin merkityiltä sivuilta. 1 on/standby-näppäin (s. 19) 2 zone 2- ja off-näppäin (s. 52) 3 Kauko-ohjausanturi (s. 4) 4 Näyttö (s. 8) 5 LISTENING mode -näppäimet (s. 31) 6 DImmEr-näppäin (Pohjois-Amerikan ja Taiwanin mallit (s. 36) 7 memory-näppäin (s. 26) 8 TuNING mode -näppäin (s. 25) 9 DISPLAy-näppäin (s. 36) 10 SETuP-näppäin (s. 39) 11 TuNING-, PrESET-, nuoli- ja ENTEr-näppäimet (s. 25) 12 return-näppäin 13 master VoLumE -äänenvoimakkuussäädin (s. 20) 14 music optimizer -näppäin ja -ilmaisin (Pohjois-Amerikan ja Taiwanin mallit) (s. 37, 51) 15 PHoNES-kuulokelähtö (s. 37) 16 ToNE- ja ToNE LEVEL -näppäimet (s. 50) 17 ohjelmalähdevalitsimet (s. 20) 18 AuX INPuT AuDIo/VIDEo -tulo (s. 16) 19 usb-liitäntä (s. 16) 20 SETuP mic -tulo (s. 28) 21 HDmI THru -ilmaisin (s. 48) 22 PurE AuDIo -näppäin ja -ilmaisin (Euroopan, Australian ja Aasian mallit) (s. 31) 23 rt/pty/tp-näppäin (Euroopan, Australian ja Aasian mallit) (s. 27) 7 FI

8 Näyttö Lue lisäohjeita sulkeisiin merkityiltä sivuilta. 1 Kaiutin/Kanava-ilmaisimet 2 z2 (zone 2) -ilmaisin (s. 52) 3 Toimintatilan ja signaalityypin ilmaisimet (s. 31, 51) 4, ja osoittimensiirtoilmaisimet (21) 5 NET-ilmaisin (s. 22, 49) 6 Viritystavan ilmaisimet rds-ilmaisin (s. 26) AuTo-ilmaisin (s. 25) TuNED-ilmaisin (s. 25) Fm STErEo -ilmaisin (s. 25) 7 Audiosignaalin ilmaisin 8 Audyssey-ilmaisin (s. 28, 44) Dynamic EQ -ilmaisin (s. 44) Dynamic Vol -ilmaisin (s. 45) 9 Kuulokeilmaisin (37) 10 Tekstikenttä 11 muting-ilmaisin (s. 37) 12 Äänenvoimakkuusilmaisin (20) 13 usb-ilmaisin (21, 22) 14 SLEEP-ilmaisin (s. 36, 47) 8 FI

9 Takalevy (Pohjois-Amerikan,.Euroopan,.Australian.ja.Aasian.mallit) (Taiwanin.mallit) 1 DIGITAL IN, CoAXIAL/oPTICAL (koaksiaalinen ja optinen digitaalitulo) 2 ComPoNENT VIDEo IN/ouT (komponenttivideotulo ja -lähtö) 3 ETHErNET (verkkoliitäntä) 4 Fm ANTENNA, Am ANTENNA (Fm- ja Am-antennitulot) 5 HDmI IN/ouT (HDmI-tulot ja -lähdöt) 6 universal PorT (liitäntä telakkaa varten) 7 SPEAKErS: CENTEr, FroNT, SurrouND (kaiutinlähdöt: keski, etu, surround) 8 Virtajohto (Pohjois-Amerikan, Euroopan, Australian ja Aasian mallit) 9 ri remote CoNTroL (ri-kauko-ohjausliitäntä) 10 BD/DVD IN, VCr/DVr IN ja out, CBL/SAT IN, GAmE IN, TV/CD IN (liitännät komposiittivideosignaalia ja analogista audiosignaalia käyttäville ohjelmalähteille) 11 monitor out V (videomonitorilähtö) 12 zone 2 LINE out (linjatasoinen lähtö zone 2 -huonetta varten) 13 PrE out: SurrouND BACK, SuBWooFEr (esivahvistinlähtö: surround-taka, subwoofer) 14 AC INLET (virtatulo; Taiwanin mallit) Lue lisäohjeita kohdasta AV-viritinvahvistimen kytkeminen (s ). 9 FI

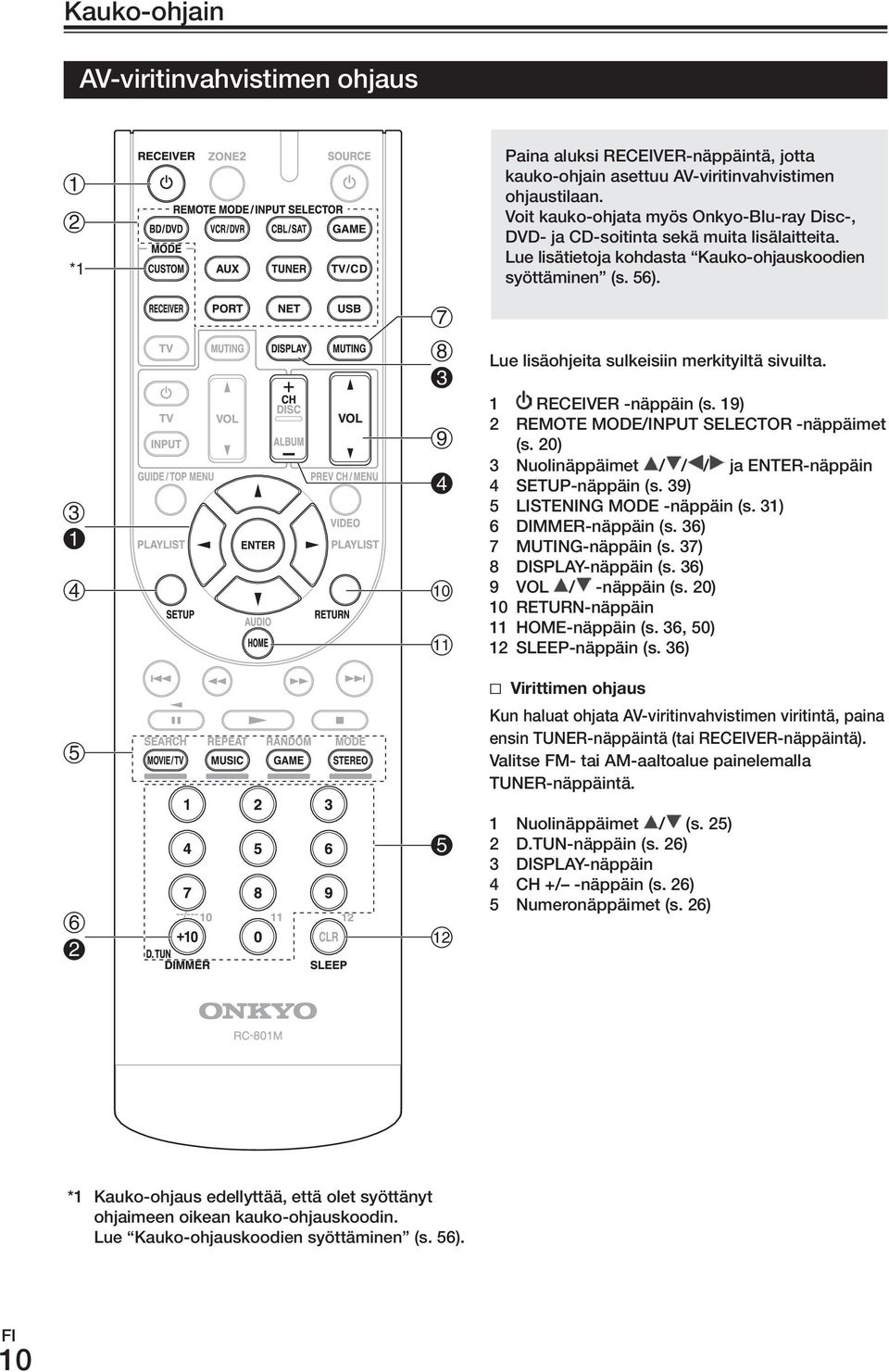

10 Kauko-ohjain AV-viritinvahvistimen ohjaus *1 Paina aluksi receiver-näppäintä, jotta kauko-ohjain asettuu AV-viritinvahvistimen ohjaustilaan. Voit kauko-ohjata myös onkyo-blu-ray Disc-, DVD- ja CD-soitinta sekä muita lisälaitteita. Lue lisätietoja kohdasta Kauko-ohjauskoodien syöttäminen (s. 56). Lue lisäohjeita sulkeisiin merkityiltä sivuilta. 1 receiver -näppäin (s. 19) 2 remote mode/input SELECTor -näppäimet (s. 20) 3 Nuolinäppäimet / / / ja ENTEr-näppäin 4 SETuP-näppäin (s. 39) 5 LISTENING mode -näppäin (s. 31) 6 DImmEr-näppäin (s. 36) 7 muting-näppäin (s. 37) 8 DISPLAy-näppäin (s. 36) 9 VoL / -näppäin (s. 20) 10 return-näppäin 11 HomE-näppäin (s. 36, 50) 12 SLEEP-näppäin (s. 36) & Virittimen ohjaus Kun haluat ohjata AV-viritinvahvistimen viritintä, paina ensin TuNEr-näppäintä (tai receiver-näppäintä). Valitse Fm- tai Am-aaltoalue painelemalla TuNEr-näppäintä. 1 Nuolinäppäimet / (s. 25) 2 D.TuN-näppäin (s. 26) 3 DISPLAy-näppäin 4 CH +/ -näppäin (s. 26) 5 Numeronäppäimet (s. 26) *1 Kauko-ohjaus edellyttää, että olet syöttänyt ohjaimeen oikean kauko-ohjauskoodin. Lue Kauko-ohjauskoodien syöttäminen (s. 56). 10 FI

11 AV-viritinvahvistimen kytkeminen Kaiuttimien kytkeminen Kaiutinkaapeleiden kytkeminen Kytke kaiuttimet oikeisiin kaiutinlähtöihin kuvan mukaisesti. Jos sinulla on vain yksi surround-takakaiutin, kytke se SurrouND BACK L PrE out -lähtöön. oikea surround -kaiutin Vasen surround -kaiutin L R AUDIO INPUT oikea surroundtakakaiutin Vasen surroundtakakaiutin Päätevahvistin oikea etukaiutin Vasen etukaiutin Keskikaiutin Kytke erillisen päätevahvistimen analoginen audiotulo AV-viritinvahvistimen SurrouND BACK L/r PrE out -lähtöön hyvänlaatuisilla audiokaapeleilla. & ruuvikiristeiset kaiutinliittimet Kuori johtimien päät paljaiksi noin mm matkalta ja kierrä johdinsäikeet tiiviiksi nipuiksi oheisen kuvan mukaisesti mm & Banaaniliittimien käyttö (Pohjois-amerikan mallit) Kierrä liittimen kiristysholkki kiinni ennen banaaniliittimen kytkemistä. Älä työnnä pelkkää johtimen päätä liittimen keskireikään. 11 FI

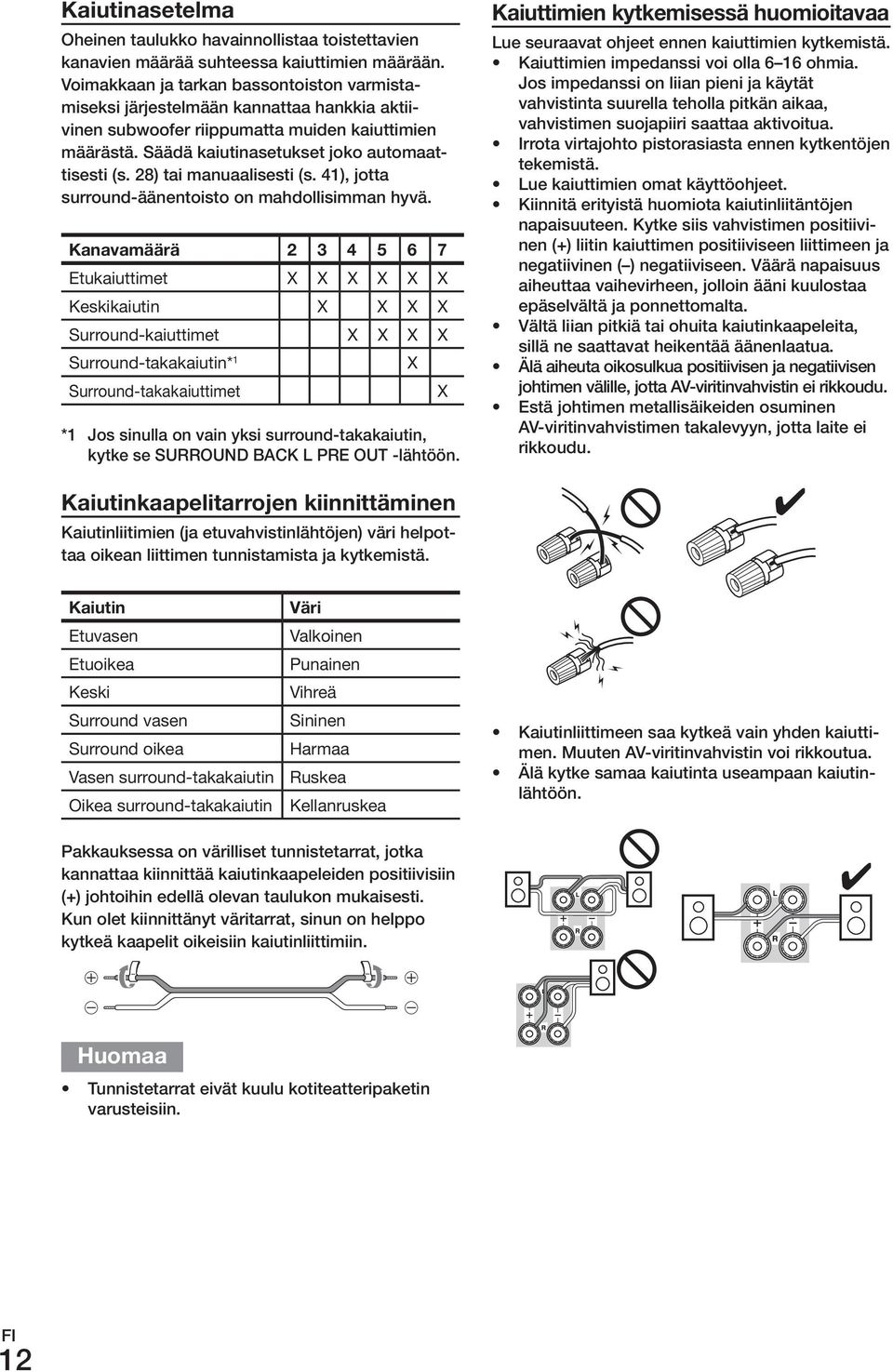

12 Kaiutinasetelma oheinen taulukko havainnollistaa toistettavien kanavien määrää suhteessa kaiuttimien määrään. Voimakkaan ja tarkan bassontoiston varmistamiseksi järjestelmään kannattaa hankkia aktiivinen subwoofer riippumatta muiden kaiuttimien määrästä. Säädä kaiutinasetukset joko automaattisesti (s. 28) tai manuaalisesti (s. 41), jotta surround-äänentoisto on mahdollisimman hyvä. Kanavamäärä Etukaiuttimet X X X X X X Keskikaiutin X X X X Surround-kaiuttimet X X X X Surround-takakaiutin* 1 X Surround-takakaiuttimet X *1 Jos sinulla on vain yksi surround-takakaiutin, kytke se SurrouND BACK L PrE out -lähtöön. Kaiuttimien kytkemisessä huomioitavaa Lue seuraavat ohjeet ennen kaiuttimien kytkemistä. Kaiuttimien impedanssi voi olla 6 16 ohmia. Jos impedanssi on liian pieni ja käytät vahvistinta suurella teholla pitkän aikaa, vahvistimen suojapiiri saattaa aktivoitua. Irrota virtajohto pistorasiasta ennen kytkentöjen tekemistä. Lue kaiuttimien omat käyttöohjeet. Kiinnitä erityistä huomiota kaiutinliitäntöjen napaisuuteen. Kytke siis vahvistimen positiivinen (+) liitin kaiuttimen positiiviseen liittimeen ja negatiivinen ( ) negatiiviseen. Väärä napaisuus aiheuttaa vaihevirheen, jolloin ääni kuulostaa epäselvältä ja ponnettomalta. Vältä liian pitkiä tai ohuita kaiutinkaapeleita, sillä ne saattavat heikentää äänenlaatua. Älä aiheuta oikosulkua positiivisen ja negatiivisen johtimen välille, jotta AV-viritinvahvistin ei rikkoudu. Estä johtimen metallisäikeiden osuminen AV-viritinvahvistimen takalevyyn, jotta laite ei rikkoudu. Kaiutinkaapelitarrojen kiinnittäminen Kaiutinliitimien (ja etuvahvistinlähtöjen) väri helpottaa oikean liittimen tunnistamista ja kytkemistä. Kaiutin Etuvasen Etuoikea Keski Surround.vasen Surround.oikea Vasen.surround-takakaiutin Oikea.surround-takakaiutin Väri Valkoinen Punainen Vihreä Sininen Harmaa Ruskea Kellanruskea Kaiutinliittimeen saa kytkeä vain yhden kaiuttimen. muuten AV-viritinvahvistin voi rikkoutua. Älä kytke samaa kaiutinta useampaan kaiutinlähtöön. Pakkauksessa on värilliset tunnistetarrat, jotka kannattaa kiinnittää kaiutinkaapeleiden positiivisiin (+) johtoihin edellä olevan taulukon mukaisesti. Kun olet kiinnittänyt väritarrat, sinun on helppo kytkeä kaapelit oikeisiin kaiutinliittimiin. Tunnistetarrat eivät kuulu kotiteatteripaketin varusteisiin. 12 FI

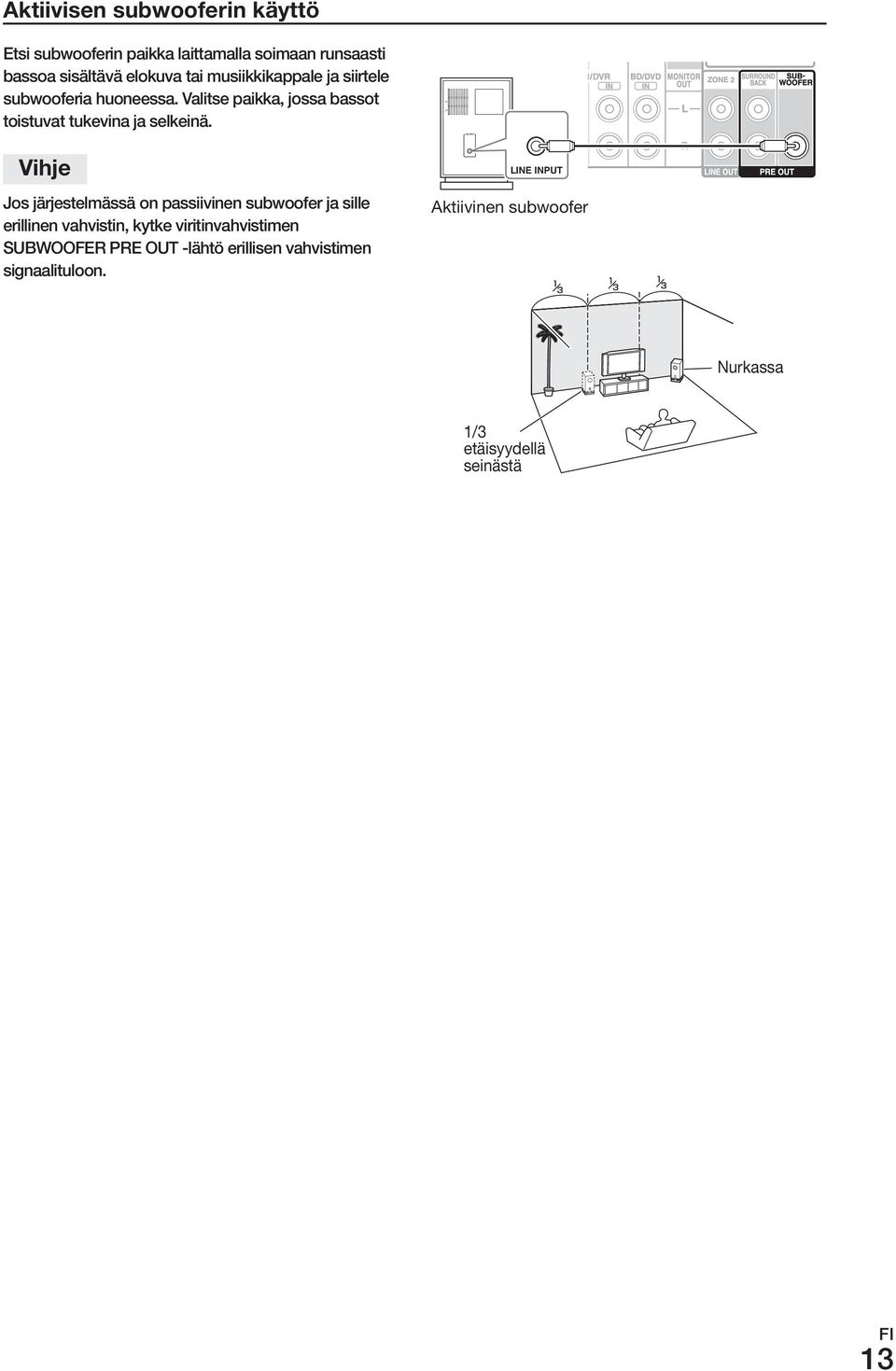

13 LINE INPUT aktiivisen subwooferin käyttö Etsi subwooferin paikka laittamalla soimaan runsaasti bassoa sisältävä elokuva tai musiikkikappale ja siirtele subwooferia huoneessa. Valitse paikka, jossa bassot toistuvat tukevina ja selkeinä. Vihje Jos järjestelmässä on passiivinen subwoofer ja sille erillinen vahvistin, kytke viritinvahvistimen SuBWooFEr PrE out -lähtö erillisen vahvistimen signaalituloon. LINE INPUT Aktiivinen.subwoofer Nurkassa 1/3. etäisyydellä. seinästä 13 FI

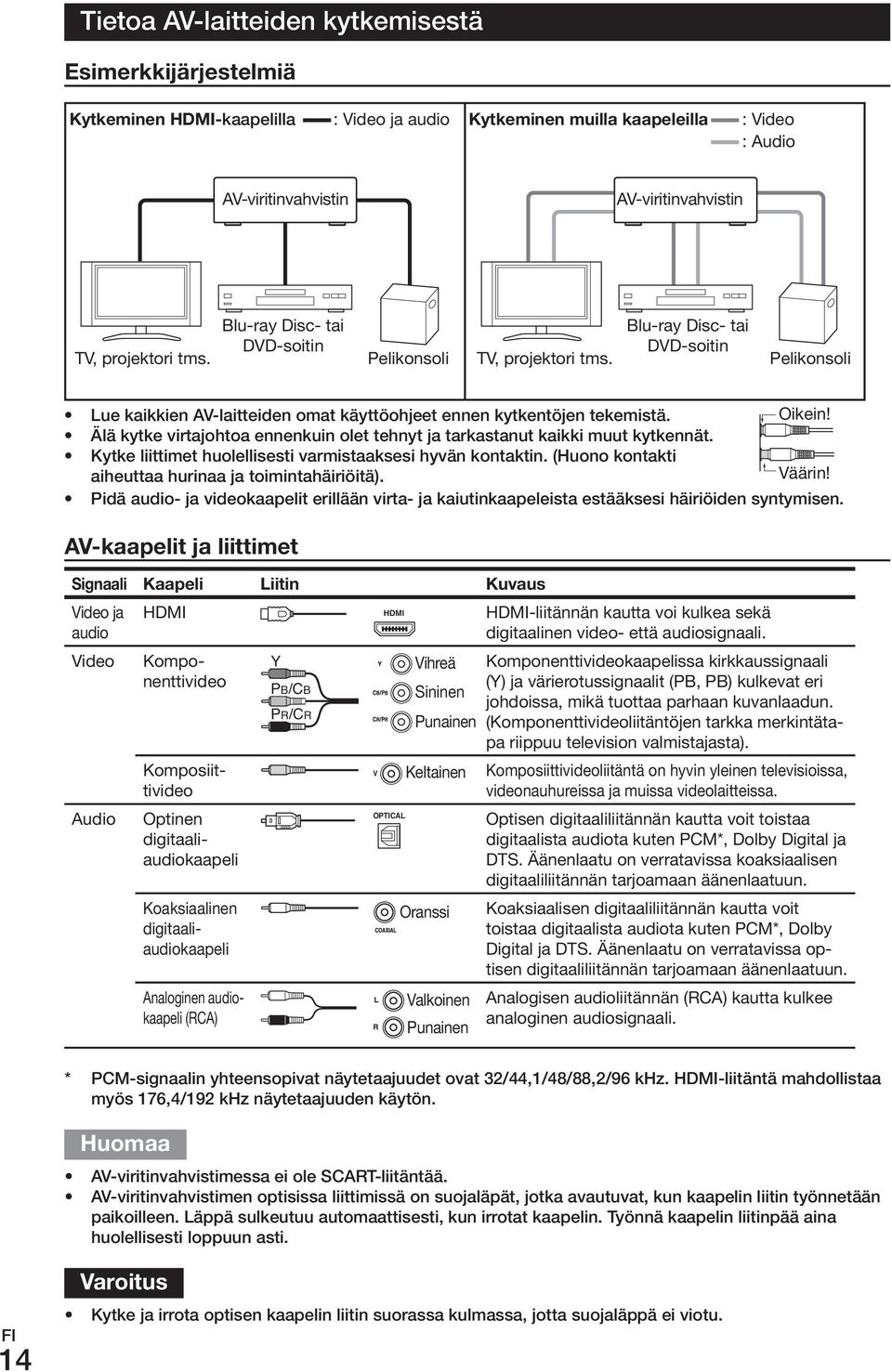

14 Tietoa AV-laitteiden kytkemisestä Esimerkkijärjestelmiä Kytkeminen HDmi-kaapelilla :.Video.ja.audio Kytkeminen muilla kaapeleilla :.Video :.Audio AV-viritinvahvistin AV-viritinvahvistin TV,.projektori.tms. Blu-ray.Disc-.tai. DVD-soitin Pelikonsoli TV,.projektori.tms. Blu-ray.Disc-.tai. DVD-soitin Pelikonsoli Lue kaikkien AV-laitteiden omat käyttöohjeet ennen kytkentöjen tekemistä. Oikein! Älä kytke virtajohtoa ennenkuin olet tehnyt ja tarkastanut kaikki muut kytkennät. Kytke liittimet huolellisesti varmistaaksesi hyvän kontaktin. (Huono kontakti aiheuttaa hurinaa ja toimintahäiriöitä). Väärin! Pidä audio- ja videokaapelit erillään virta- ja kaiutinkaapeleista estääksesi häiriöiden syntymisen. av-kaapelit ja liittimet signaali Kaapeli Liitin Kuvaus Video.ja. audio Video Audio HDMI HDMI HDMI-liitännän.kautta.voi.kulkea.sekä. digitaalinen.video-.että.audiosignaali.. Komponenttivideo Komponenttivideokaapelissa.kirkkaussignaali. (Y).ja.värierotussignaalit.(PB,.PB).kulkevat.eri. johdoissa,.mikä.tuottaa.parhaan.kuvanlaadun.. (Komponenttivideoliitäntöjen.tarkka.merkintätapa.riippuu.television.valmistajasta). Komposiittivideo Optinen. digitaaliaudiokaapeli Koaksiaalinen. digitaaliaudiokaapeli V Keltainen Komposiittivideoliitäntä.on.hyvin.yleinen.televisioissa,. videonauhureissa.ja.muissa.videolaitteissa. OPTICAL Optisen.digitaaliliitännän.kautta.voit.toistaa. digitaalista.audiota.kuten.pcm*,.dolby.digital.ja. DTS..Äänenlaatu.on.verratavissa.koaksiaalisen. digitaaliliitännän.tarjoamaan.äänenlaatuun. Oranssi Koaksiaalisen.digitaaliliitännän.kautta.voit. toistaa.digitaalista.audiota.kuten.pcm*,.dolby. Digital.ja.DTS..Äänenlaatu.on.verratavissa.optisen.digitaaliliitännän.tarjoamaan.äänenlaatuun. L Valkoinen Analogisen.audioliitännän.(RCA).kautta.kulkee. analoginen.audiosignaali. R Punainen Analoginen.audiokaapeli.(RCA) Y PB/CB PR/CR Vihreä Sininen Punainen * PCm-signaalin yhteensopivat näytetaajuudet ovat 32/44,1/48/88,2/96 khz. HDmI-liitäntä mahdollistaa myös 176,4/192 khz näytetaajuuden käytön. AV-viritinvahvistimessa ei ole SCArT-liitäntää. AV-viritinvahvistimen optisissa liittimissä on suojaläpät, jotka avautuvat, kun kaapelin liitin työnnetään paikoilleen. Läppä sulkeutuu automaattisesti, kun irrotat kaapelin. Työnnä kaapelin liitinpää aina huolellisesti loppuun asti. 14 FI Varoitus Kytke ja irrota optisen kaapelin liitin suorassa kulmassa, jotta suojaläppä ei viotu.

15 Lisälaitteiden kytkeminen HDmI-kaapelilla Videonauhuri.tai.DVD/DVR-tallennin Pelikonsoli TV,.projektori.tms. Satelliitti/kaapeliverkkosovitin.tms. Blu-ray.Disc/DVD-soitin Kytke laitteet sopiviin liittimiin. oheinen taulukko osoittaa tehdasasetusten mukaisen asetelman. X (taulukossa): voit muuttaa asetelmaa (s. 40). Liitin Laite muutettavissa Tulo HDMI.IN1 Blu-ray Disc/DVD-soitin X HDMI.IN2 Videonauhuri tai DVD/DVr-tallennin X HDMI.IN3 Satelliitti/kaapeliverkkosovitin tms. X HDMI.IN4 Pelikonsoli X Lähtö HDMI.OUT TV, projektori tms. Lue lisätietoja seuraavista kohdista: Kytkemisvaihtoehtoja ja signaalin kulkureittejä, (s. 70). Tietoa HDmI-järjestelmästä (s. 71). rihd-yhteensopivan television, soittimen tai tallentimen käyttö (s. 72). & Äänen paluukanava (arc, audio return Channel) Äänen paluukanavatoiminnon (ArC) ansiosta HDmI-yhteensopiva televisio voi syöttää audiosignaalin AV-viritinvahvistimen HDmI out -lähdön kautta eteenpäin. ArC-toiminto edellyttää, että ohjelmalähteeksi on valittu TV/CD, television pitää olla ArC-yhteensopiva ja HDmI Ctrl (rihd) -asetuksena pitää olla on (s. 48). Vihje HDmI IN -tulon kautta kulkevan audiosignaalin kuunteleminen television kaiuttimista: - Valitse rihd-yhteensopivan television osalta HDmI Ctrl (rihd) -asetukseksi on (s. 48). - Jos televisio ei ole rihd-yhteensopiva, valitse Audio TV out -asetukseksi on (s. 48) tai HDmI Ctrl (rihd) -asetukseksi off. - Valitse Blu-ray Disc/DVD-soittimen HDmI-audiolähtöasetukseksi PCm. - Voit kuunnella televisiota AV-viritinvahvistimen kautta. Lue lisätietoja kohdasta Lisälaitteiden kytkeminen (s. 16). Kun aiot kuunnella HDmI-yhteensopivaa laitetta AV-viritinvahvistimen kautta, muokkaa asetukset siten, että laitteen kuva näkyy televisiosta (valitse lisäksi television ohjelmalähteeksi AV-viritinvahvistimeen kytketty HDmI-laite). Jos televisio on sammutettuna tai sen ohjelmalähteeksi on valittu jokin muu laite, myöskään AV-viritinvahvistimen kautta ei välttämättä kuulu lisälaitteen ääntä. Kun Audio TV out -asetuksena on on (s. 48) kuulet äänet television kaiuttimista. Jos tämän jälkeen säädät AV-viritinvahvistimen äänenvoimakkuutta, kuulet äänet myös AV-viritinvahvistimen kautta. Kun HDmI Ctrl (rihd) -asetuksena on on (s. 48) kuulet äänet rihd-yhteensopivan television kaiuttimista. Jos tämän jälkeen säädät AV-viritinvahvistimen äänenvoimakkuutta, television kaiuttimet mykistyvät ja kuulet äänet vain AV-viritinvahvistimen kautta. Voit mykistää AV-viritinvahvistimen kaiuttimet muuttamalla sen tai television asetuksia tai säätämällä AV-viritinvahvistimen äänenvoimakkuuden minimiin. 15 FI

16 Lisälaitteiden kytkeminen Kuvaruutuvalikot näkyvät televisiosta vain silloin, jos televisio on kytketty HDmI out -liitäntään. Jos televisio on kytketty monitor out V- tai ComPoNENT VIDEo out -lähtöön, käytä asetusten muokkauksessa AV-viritinvahvistimen omaa näyttöä. Kytke laitteet sopiviin liittimiin. oheinen taulukko osoittaa tehdasasetusten mukaisen asetelman. Lue lisää kohdasta Kytkemisvaihtoehtoja ja signaalin kulkureittejä (s. 70). X (taulukossa): voit muuttaa asetelmaa (s. 40). No. Liitäntä Laitteet muutettavissa 1 AUX.INPUT VIDEO Videokamera.tms. AUDIO.L/R 2 USB,.AUX.INPUT.VIDEO* 1 ipod/iphone.(videotoisto) 3 USB* 2 ipod/iphone,.mp3-soitin,.usb-flash-muisti 4 DIGITAL.IN OPTICAL 1.(GAME) Pelikonsoli X 2.(TV/CD) TV,.CD-soitin X COAXIAL 1.(BD/DVD) Blu-ray.Disc/DVD-soitin X 2.(CBL/SAT) Satelliitti/kaapeliboksi,.RI.Dock.-telakka.tms. X 5 COMPONENT. IN.1.(BD/DVD) Blu-ray.Disc/DVD-soitin,.RI.Dock.-telakka X VIDEO IN.2.(CBL/SAT) Satelliitti/kaapeliboksi,.RI.Dock.-telakka.tms. X MONITOR.OUT TV,.projektori.tms. 6 ETHERNET Reititin 7 MONITOR.OUT TV,.projektori.tms. BD/DVD.IN Blu-ray.Disc/DVD-soitin VCR/DVR.IN Videonahuri,.DVD/DVR-tallennin,.RI.Dock.-telakka CBL/SAT.IN Satelliitti/kaapeliboksi.tms. GAME.IN Pelikonsoli,.RI.Dock.-telakka TV/CD.IN TV,.CD-soitin,.kasettidekki,.MD,.CD-R,. levysoitin* 3,.RI.Dock.-telakka 8 UNIVERSAL.PORT Yhteensopiva.telakka.(UP-A1.tms.) 16 FI *1 Kun ohjelmalähteenä on usb, videosignaali voi tulla AuX INPuT VIDEo -tulon kautta. AuX INPuT VIDEo -tulon videosignaali syötetään eteenpäin monitor out -lähdöstä. *2 Älä kytke AV-viritinvahvistimen usb-liitäntää tietokoneen usb-liitäntään. Tietokoneessa olevaa musiikkia ei voi toistaa sen kautta tässä järjestelmässä. *3 Kytke järjestelmään levysoitin (mm-äänirasia), jossa on sisäänrakennettu esivahvistin. Jos levysoittimessa ei ole esivahvistinta, hanki erillinen levysoitinesivahvistin. Jos levysoittimessasi on mc-tyyppinen äänirasia, tarvitset järjestelmään mc-vahvistinyksikön tai mc-muuntimen ja levysoitinesivahvistimen. Lue tarkemmat ohjeet levysoittimen omasta käyttöoppaasta. Kytkentätapa 7 mahdollistaa musiikin kuuntelun ja tallentamisen zone 2 -huoneessa. Voit myös kuunnella ja tallentaa musiikkia päähuoneessa ja kuunnella sitä samalla zone 2 -huoneessa. Kytkentätapa 4 mahdollistaa Dolby Digital- ja DTS-äänentoiston. (Jos haluat tallentaa tai kuunnella myös zone 2 -huoneessa, käytä kytkemistapoja 4 ja 7).

17 Jos Blu-ray Disc/DVD -soittimessasi on sekä stereo- että monikanavalähtö, käytä stereolähdön kytkemiseen vaihtoehtoa 7. & Videokuvan tallentaminen Video-ohjelman tallentamisen edellyttämät kytkennät selitetään kohdassa Tallentaminen (s. 37). ri-yhteensopivien onkyo-laitteiden kytkeminen 1 Kytke kaikki onkyo-laitteet analogisilla audiokaapeleilla (kytkemisvaihtoehto 7, s. 16). 2 Tee ri-toiminnon edellyttämä kytkentä (ks.kuva). 3 Jos järjestelmässä on ri Dock -telakka tai kasettidekki, muuta ohjelmalähdetunnus sopivaksi (s. 37). ri (remote Interactive) -järjestelmä mahdollista seuraavat erikoistoiminnot: CD-soitin.tms. R L ANALOG AUDIO OUT & Järjestelmän päällekytkeminen / automaattinen virrankytkentä Kun käynnistät ri-yhteensopivan ohjelmalähteen toiston, AV-viritinvahvistin herää automaattisesti valmiustilasta ja asettuu ohjelmalähteen edellyttämään toimintatilaan. & suora ohjelmalähteenvaihto Kun käynnistät ri-yhteensopivan laitteen toiston, AV-viritinvahvistin ottaa sen ohjelmalähteekseen automaattisesti. & Kauko-ohjaus Voit ohjata ri-yhteensopivia onkyo-laitteita AV-viritinvahvistimen kauko-ohjaimella. Suuntaa kauko-ohjain AV-viritinvahvistimen kauko-ohjausanturiin älä lisälaitteeseen. Kauko-ohjaus edellyttää, että olet syöttänyt jo aiemmin laitteiston tarvitsemat ohjauskoodit (s. 56). Tallentimen kytkeminen Lue.lisätietoja.kohdasta. Tallentaminen,.(s..37).. Videonauhuri,. DVD-,.kasetti-,.CD-R-,. MD-tallennin.tms.. AV-viritinvahvistin pitää olla käyttötilassa tallennuksen aikana. Tallennus ei onnistu, jos laite on vain valmiustilassa. Jos haluat tallentaa television tai videonauhurin syöttämää ohjelmaa suoraan videotallentimelle käyttämättä välissä AV-viritinvahvistinta, kytke L AUDIO IN R VIDEO IN DVD-soitin.tms. R L ANALOG AUDIO OUT Tee ri-kytkennät ri-kaapeleilla. ri-kaapeli on onkyo-soittimien vakiovaruste (DVD, CD jne.) Joissakin laitteissa on kaksi ri-liitäntää. Voit kytkeä kumman tahansa AV-viritinvahvistimeen, ja toisen voit kytkeä johonkin muuhun ri-yhteensopivaan ohjelmalähteeseen. Kytke ri-liitäntään vain onkyo-laite. muiden valmistajien laitteiden kytkeminen saattaa aiheuttaa toimintahäiriön. Erillislaite ei välttämättä tue kaikkia ri-järjestelmän mahdollistamia toimintoja. Lue tarkat tiedot laitteen omasta käyttöohjeesta. Kun zone 2 -toiminto on käytössä, automaattinen virrankytkentä ja suora ohjelmalähteenvaihto eivät ole toiminnassa. ohjelmalähde ja tallennin suoraan toisiinsa. Lue tarkemmat ohjeet television ja videolaitteiden omista käyttöohjeista. Komposiittivideotuloon syötettyä ohjelmaa voi tallentaa vain komposiittivideolähdön kautta. Jos televisio tai muu video-ohjelmalähde on kytketty komposiittivideotuloon, kytke tallennin komposiittivideolähtöön. Surround-ääntä ja DSP-toimintatilan tuottamaa ääntä ei voi tallentaa. Kopiosuojatuista Blu-ray Disc- ja DVD-levyistä ei voi tehdä tallenteita. Digitaalituloon syötettyä ohjelmaa ei voi tallentaa. Tallentaminen onnistuu vain analogiliitäntöjen kautta. DTS-signaali tallentuu vain kohinana, joten älä yritä tehdä analogista tallennetta DTS CD- tai LD-levystä. Eurooapn, Australian ja Aasian mallit: Kuva ei näy, kun Pure Audio -kuuntelutila on käytössä, koska silloin videopiiri on kytketty pois toiminnasta. Valitse jokin muu kuuntelutila, jos haluat tallentaa kuvaa. 17 FI

18 Antennin kytkeminen Kytke pakkaukseen kuuluva Fm-antenni ja Am-silmukka-antenni näiden ohjeitten mukaisesti. AV-viritinvahvistin ei vastaanota radiolähetyksiä ilman kunnon antennia, joten radion kuunteleminen edellyttää antennin kytkemistä. Varoitus Älä vahingoita itseäsi käsitellessäsi nastoja. Pohjois-amerikan ja Taiwanin mallit Euroopan, australian ja aasian mallit Paina Työnnä.johdin.sisään Vapauta Työnnä.liitin. kokonaan.paikoilleen Työnnä.liitin. kokonaan.paikoilleen AM-silmukka-antenin.asentaminen Nasta.tms. AM-silmukka-antenni.(vakiovaruste) FM-sisäantenni.(vakiovaruste) Kun AV-viritinvahvistin on käyttövalmis, avaa radio ja suuntaa antenni siten, että radiolähetysten vastaanotto onnistuu mahdollisimman hyvin. Sijoita Am-silmukka-antenni mahdollisimman kauas AV-viritinvahvistimesta, televisiosta, kaiutinkaapeleista ja virtajohdoista. Vihje Jos sisäkäyttöön tarkoitettu Fm-vakioantenni ei riitä hyvään vastaanottoon, käytä talon Fm-ulkoantennia. Jos sisäkäyttöön tarkoitettu Am-vakioantenni ei riitä hyvään vastaanottoon, käytä talon Am-ulkoantennia. Virtajohdon kytkeminen Taiwanin mallit: 1 Kytke pakkauksessa oleva virtajohto AV-viritinvahvistimen AC INLET -virtatuloon. Pistorasiaan.(AC) Kytke kaiuttimet ja AV-laitteet ennen virtajohdon kytkemistä. AV-viritinvahvistimen virrankytkeminen saattaa aiheuttaa hetkellisen jännitepiikin, joka häiritsee muita samassa virtapiirissä olevia laitteita. Siirrä AV-viritinvahvistin tarvittaessa toiseen virtapiiriin. Käytä AV-viritinvahvistimen virrankytkentään vain sen omaa virtajohtoa. Älä irrota virtajohtoa AV-viritinvahvistimesta, jotta et saa sähköiskua. 2 Kytke virtajohto pistorasiaan. 18 FI

19 AV-viritinvahvistimen asettaminen käyttö- tai valmiustilaan on/standby RECEIVER RECEIVER Käyttötila (on) Paina etulevyn on/standby-näppäintä. tai Paina ensin kauko-ohjaimen receiver-näppäintä ja sitten receiver -näppäintä. AV-viritinvahvistin asettuu käyttötilaan ja näytön taustavalo syttyy. Valmiustila (STANDBy) Paina etulevyn on/standby-näppäintä. tai Paina ensin kauko-ohjaimen receiver-näppäintä ja sitten receiver -näppäintä. AV-viritinvahvistin asettuu valmiustilaan. Säädä äänenvoimakkuus pieneksi ennen käytön lopettamista, jotta liian suuri voimakkuus ei yllätä seuraavalla käyttökerralla. Vihje Lue lisää kohdasta Laitteen asettuminen valmiustilaan automaattisesti, (s. 47). 19 FI

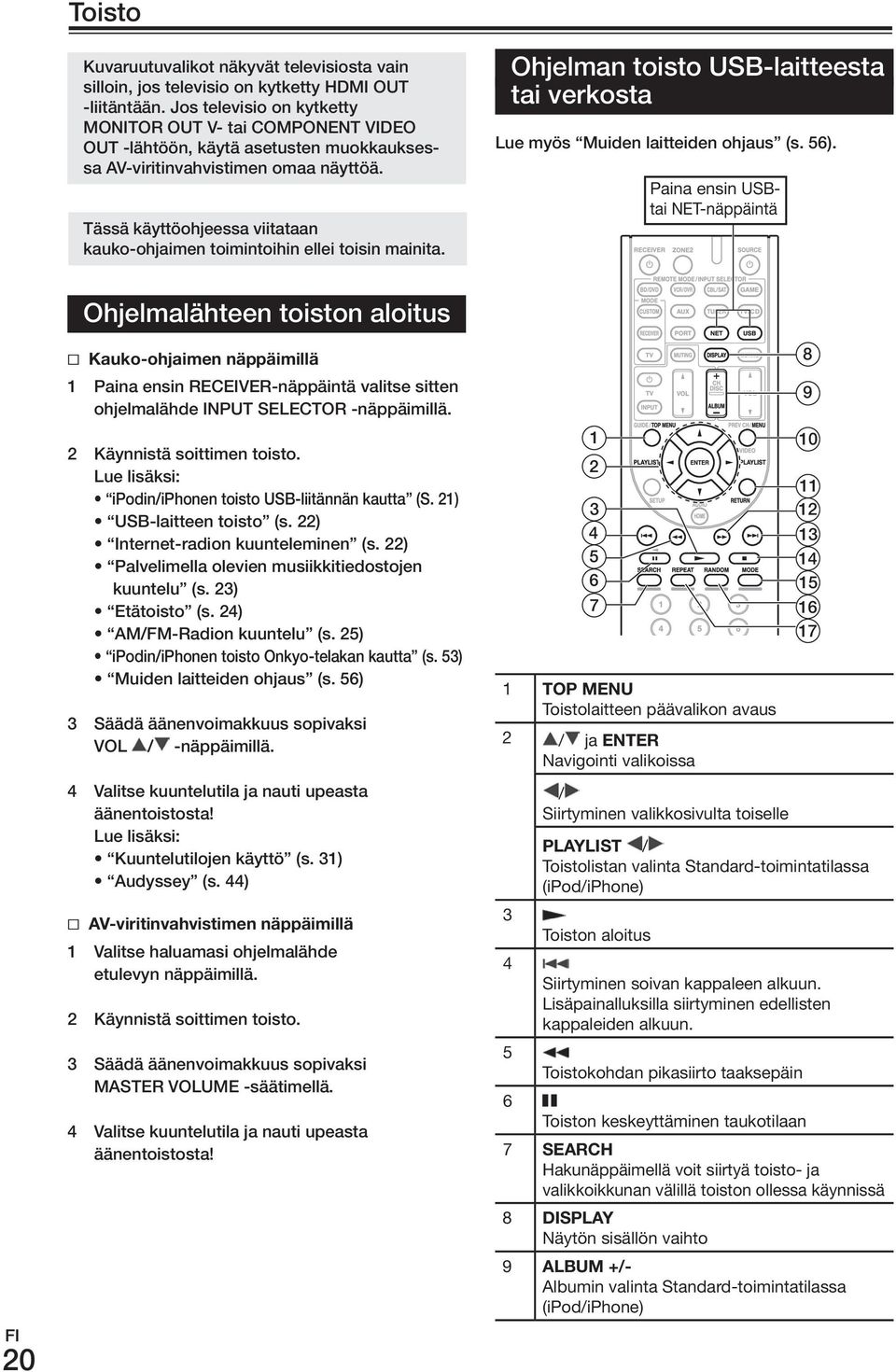

20 Toisto Kuvaruutuvalikot näkyvät televisiosta vain silloin, jos televisio on kytketty HDmI out -liitäntään. Jos televisio on kytketty monitor out V- tai ComPoNENT VIDEo out -lähtöön, käytä asetusten muokkauksessa AV-viritinvahvistimen omaa näyttöä. Tässä käyttöohjeessa viitataan kauko-ohjaimen toimintoihin ellei toisin mainita. ohjelman toisto usb-laitteesta tai verkosta Lue myös muiden laitteiden ohjaus (s. 56). Paina.ensin.USBtai.NET-näppäintä ohjelmalähteen toiston aloitus & Kauko-ohjaimen näppäimillä 1 Paina ensin receiver-näppäintä valitse sitten ohjelmalähde INPuT SELECTor -näppäimillä. 2 Käynnistä soittimen toisto. Lue lisäksi: ipodin/iphonen toisto usb-liitännän kautta (S. 21) usb-laitteen toisto (s. 22) Internet-radion kuunteleminen (s. 22) Palvelimella olevien musiikkitiedostojen kuuntelu (s. 23) Etätoisto (s. 24) Am/Fm-radion kuuntelu (s. 25) ipodin/iphonen toisto onkyo-telakan kautta (s. 53) muiden laitteiden ohjaus (s. 56) 3 Säädä äänenvoimakkuus sopivaksi VoL / -näppäimillä ToP menu Toistolaitteen.päävalikon.avaus 2 /.ja.enter Navigointi.valikoissa Valitse kuuntelutila ja nauti upeasta äänentoistosta! Lue lisäksi: Kuuntelutilojen käyttö (s. 31) Audyssey (s. 44) & av-viritinvahvistimen näppäimillä 1 Valitse haluamasi ohjelmalähde etulevyn näppäimillä. 2 Käynnistä soittimen toisto. 3 4 / Siirtyminen.valikkosivulta.toiselle PLaYLisT. / Toistolistan.valinta.Standard-toimintatilassa. (ipod/iphone) Toiston.aloitus Siirtyminen.soivan.kappaleen.alkuun.. Lisäpainalluksilla.siirtyminen.edellisten. kappaleiden.alkuun. 3 Säädä äänenvoimakkuus sopivaksi master VoLumE -säätimellä. 4 Valitse kuuntelutila ja nauti upeasta äänentoistosta! 5 Toistokohdan.pikasiirto.taaksepäin 6 Toiston.keskeyttäminen.taukotilaan 7 search Hakunäppäimellä.voit.siirtyä.toisto-.ja. valikkoikkunan.välillä.toiston.ollessa.käynnissä 8 DisPLaY Näytön.sisällön.vaihto 9 album +/- Albumin.valinta.Standard-toimintatilassa. (ipod/iphone) 20 FI

21 10 menu Paluu.Internet-radiopalvelun.päävalikkoon 11 return Paluu.edelliseen.valikkoon 12 Toistokohdan.pikasiirto.eteenpäin 13 Siirtyminen.seuraavaan.kappaleeseen 14 Toiston.lopettaminen 15 mode Standard-.tai.Extended-toimintatilan.valinta,. kun.ohjelmalähteenä.on.ipod/iphone 16 random Satunnaistoiston.käynnistäminen..Kun.kansion. kappaleet.on.soitettu.kertaalleen.satunnaisessa. järjestyksessä,.laite.arpoo.uuden.järjestyksen. ja.toisto.alkaa.sen.mukaisesti..lopeta. satunnaistoisto.painamalla.näppäintä.uudelleen. 17 repeat Jatkuvan.toistotavan.valinta.peräkkäisillä. painalluksilla..lopeta.jatkuva.toisto. valitsemalla.asetukseksi. Off. Näppäinten käytettävyys riippuu ohjattavan laitteen ja median ominaisuuksista. Näytön kuvakkeet Näyttöön voi ilmestyä toiston aikana toimintatilaa havainnollistavia kuvakkeita. Näyttöön ilmestyviä kuvakkeita Kuvake merkitys Kansio Kappale Toisto Tauko Pikasiirto.eteenpäin Pikasiirto.taaksepäin Esittäjä Albumi Yhden.kappaleen.jatkuva.toisto Kansion.jatkuva.toisto.(USB-laite) Jatkuva.toisto Satunnaistoisto Albumin.satunnaistoisto.(iPod/iPhone) ipodin/iphonen toisto usb-liitännän kautta Tämän kohdan neuvoilla pystyt kuuntelemaan ipodin/ iphonen musiikkitiedostoja AV-viritinvahvistimen kautta. yhteensopivat ipod/iphone-mallit ( made For ): ipod touch (1., 2., 3. ja 4. sukupolvi), ipod classic, ipod with video, ipod nano (1., 2., 3., 4., 5. ja 6. sukupolvi), iphone 4, iphone 3GS, iphone 3G, iphone 1 Valitse ohjelmalähteeksi usb. 2 Kytke ipod/iphone sen omalla usb-kaapelilla AV-viritinvahvistimen etulevyn usb-liitäntään. Näytössä lukee Connecting..., kun järjestelmä lukee ipodin/iphonen sisältöä. usb-ilmaisin syttyy (s. 8). Jos ilmaisin vilkkuu, AV-viritinvahvistin ei pysty lukemaan ipodin/iphonen sisältöä. 3 Valitse mode-näppäimellä toimintatilaksi Extended mode. Kuvaruutuun ilmestyy ipodin/iphonen sisältövalikko. Siirry haluamasi kansion kohdalle / -näppäimillä. Vihje Tehdasasetuksen mukaan ipod/iphonetoimintatilana on Standard mode. Voit palata Standard-toimintatilaan painamalla mode-näppäintä uudelleen. Toimintatila jää AV-viritinvahvistimen muistiin, kun irrotat ipodin/iphonen. Jos toimintatilaksi jäi esimerkiksi Extended mode, se aktivoituu automaattisesti seuraavalla käyttökerralla. Voit käyttää myös etulevyn / -, ENTEr- ja TuNING mode -näppäimiä. TuNING mode -näppäimellä saat vaihdettua toimintatilan. ipodin/iphonen kytkemiseen kannattaa käyttää vain Apple Inc. -yrityksen hyväksymää usb-kaapelia. 4 Valitse / -näppäimellä musiikkitiedosto ja käynnistä sen toisto ENTEr- tai -näppäimellä. Älä irrota usb-laitetta tai ipodin/iphonen usb-kaapelia AV-viritinvahvistimesta, kun näytössä lukee Connecting.... standard mode (tavallinen toimintatila) Sisältövalikko ei näy kuvaruudussa, mutta voit ohjata tiedostojen toistoa ipodin/iphonen tai kauko-ohjaimen toiminnoilla (usb). Seuraavia ipod-malleja ei voi käyttää Standard mode -toimintatilassa. Käytä Extended mode -tilaa. - ipod with video - ipod nano (1. sukupolvi) 21 FI

22 Extended mode (laajennettu toimintatila) Sisältö näkyy kuvaruudussa, joten voit hyödyntää kuvaruutuvalikoita esimerkiksi kappaleenvalinnassa. Päävalikot: Playlist (toistolistat), Artists (esittäjät), Albums (albumit), Genres (musiikkityylit), Songs (kappaleet), Composers (säveltäjät), Shuffle Songs (satunnaistoisto), Now Playing (parhaillaan soiva kappale) usb-laitteen toisto Tämän kohdan neuvoilla pystyt kuuntelemaan usb-laitteen (usb-flash-muisti tai mp3-soitin tms.) musiikkitiedostoja AV-viritinvahvistimen kautta. Lue lisäksi: Verkkotoiminnot/uSB-järjestelmä, (s. 64). 1 Valitse usb-näppäimellä ohjelmalähteeksi usb. 2 Kytke usb-laite AV-viritinvahvistimen etulevyn usb-liitäntään. usb-ilmaisin syttyy (s. 8). Ilmaisin vilkkuu, jos AV-viritinvahvistin ei pysty lukemaan usb-laitteen sisältöä. 3 Paina ENTEr-näppäintä. Kuvaruutuun ilmestyy usb-laitteen sisältövalikko. Siirry haluamaasi kansion kohdalle / -näppäimillä ja paina sitten ENTEr-näppäintä. 4 Valitse / -näppäimellä musiikkitiedosto ja käynnistä sen toisto ENTEr- tai -näppäimellä. Jos laite ei ole yhteensopiva, näytössä lukee No Storage. ulkoisessa usb-kiintolevyssä kannattaa käyttää omaa virtalähdettä. AV-viritinvahvistimeen voi kytkeä mp3-soittimen, joka on usb mass Storage Class -normin mukainen. Sen mukaan mp3-soittimen voi kytkeä esimerkiksi tietokoneeseen ilman erityistä ajuria tai ohjelmistoa. Kaikki mp3-soittimet eivät ole tällaisia, joten tutustu oman mp3-soittimesi käyttöohjeisiin huolella. mp3-soittimessa olevia kopiosuojattuja WmAtiedostoja ei voi toistaa tämän laitteen kautta. onkyo ei vastaa usb-laitteessa olevan tiedon katoamisesta tai viottumisesta, kun laitetta käytetään AV-viritinvahvistimen kanssa. Kaikista tärkeistä tiedostoista kannattaa aina ottaa varmuuskopio. mp3-soitin ei ole yhteensopiva, jos sen musiikkitiedostoja hallinnoidaan ertyisellä soitto-ohjelmistolla. Kaikki usb-laitteet eivät ole yhteenopivia esimerkiksi virransyötön osalta. Älä kytke usb-laitetta keskittimen eli hubin kautta, vaan kytke se suoraan AV-viritinvahvistimen usb-liitäntään. Jos usb-laitteessa on erittäin paljon tiedostoja, tiedon luenta-aika saattaa olla verraten pitkä. usb-muistin turvatoiminnot voivat estää niiden käytön tässä järjestelmässä. Älä irrota usb-laitetta tai ipodin/iphonen usbkaapelia AV-viritinvahvistimesta, kun näytössä lukee Connecting.... Internet-radion kuunteleminen Internet-radiolähdetysten vastaanottaminen edellyttää, että AV-viritinvahvistin on kytketty kotiverkkoon, jossa on Internet-yhteys (s. 64). Valitse haluamasi Internet-radioasema AV-viritinvahvistimeen yhteydessä olevan tietokoneen selainohjelmalla. Laite tukee seuraavia Internet-radion formaatteja: PLS, m3u ja podcastit (rss). Kuuntelun onnistuminen riippuu kuitenkin viime kädessä Internet-radioaseman käyttämästä data- tai audioformaatista. ohjelmapalveluiden saatavuus riippuu käyttöpaikasta. Lue lisää erillisistä ohjeista. vtuner internet radion kuunteleminen Tällä laitteella voit kuunnella vtuner Internet radiota ilman lisäveloitusta. Kytkeydy verkkoon, avaa vtuner Internet radio ja hae mieluisia asemia ja podcasteja kuunneltaviksi koska tahansa. Hyödynnä myös kätevää -portaalia löytääksesi parhaat asemat, järjestelläksesi suosikit sopivasti, lisätäksesi omia asemia, hakeaksesi lisätietoja jne. Kun olet kokeillut vtuner Internet radiota, voit käyttää laitteesi mac-osoitetta luodaksesi kirjautumistilin (sähköpostiosoite ja salasana) -portaaliin. Selvitä laitteen mac-osoite Verkkoasetukset -kohdan ohjeilla (s. 49). 1 Paina NET-näppäintä. NET -valikkoikkuna avautuu ja NET-ilmaisin syttyy (s. 8). Jos ilmaisin vilkkuu, varmista ensimmäisenä, että Ethernet-johto on kytketty kunnolla. 2 Valitse / -näppäimillä kohta vtuner Internet radio ja paina sitten ENTEr-näppäintä. 22 FI

23 3 Valitse ohjelma näppäimillä / ja paina sitten ENTEr-näppäintä. Toisto käynnistyy FM Frontper ch :21 MP3 64kbps 16bit/44.1kHz Paina menu-näppäintä päästäksesi tekemään seuraavat valikkovalinnat. stations like this: Luettelossa näkyy parhaillaan soivan kaltaisia radioasemia. Add this station to my Favorites: Lisää asema my Favorites -suosikkilistalle. ToP menu -näppäimellä pääset Internet radio -palvelun päävalikkoon. Vihje Kun painelet SEArCH-näppäintä, näyttöön avautuu vuorotellen toistoikkuna ja radiovalikko. muiden internet-radioiden kuuntelu Voit kuunnella myös muita Internet-radioita. Siirry siinä tapauksessa seuraaviin ohjeisiin, kun olet suorittanut ensin vtuner Internet radion kuunteleminen -kohdan vaiheen 1. 1 Avaa tietokoneen selainohjelma ja syötä sen osoitekenttään AV-viritinvahvistimen IP-osoite. Selainohjelma avaa yhteyden AV-viritinvahvistimeen (WEB Setup menu -valikko). Selvitä AV-viritinvahvistimen IP-osoite IP Address (IP-osoite) -kohdan ohjeilla (s. 49). Kun järjestelmä käyttää DHCP-protokollaa, reititin ei välttämättä varaa aina samaa IP-osoitetta AV-viritinvahvistimelle. Jos yhteys ei avaudu AV-viritinvahvistimeen, tarkasta sen IP-osoite Verkkoasetukset -kohdan ohjeilla. 2 Klikkaa my Farorites -kielekettä. 3 Syötä pikavalinnan nimi ja Internet-osoite (url). 4 Klikkaa kohtaa Save, jotta Internet-radioasema tallentuu muistiin. 5 Kyseinen Internet-radioasema löytyy nyt kätevästi my Favorites -suosikkilistalta. Pikavalintojen reikisteröinti* 1 Voit lisätä parhaillaan kuunneltavan kappaleen tai aseman my Favorites -suosikkilistalle. muistiin mahtuu jopa 40 Internet-radioasemaa. Kun asema on my Favorites -pikavalintamuistissa, sen uudelleenhaku onnistuu helposti. Siirrät vain osoittimen aseman kohdalle ja painat ENTEr-näppäintä. *1 Voit tallentaa hakutoimintojen löytämät asemat ja kappaleet pikavalintoihin, mutta niiden kuuntelu ei käynnisty hausta suoraan. & internet radion päävalikko Create new station: Lisää pikavalintoihin mieluinen radioasema tai Internet radio. rename this station: Nimeä pikavalinta uudelleen. Delete from my Favorites: Poista tarpeeton pikavalinta my Favorites -suosikkilistalta. 1. Paina menu-näppäintä aseman ollessa valittuna tai kappaleen soidessa. 2. Siirrä osoitin näppäimillä / kohtaan Add this station to my favorites (lisää asema suosikkeihin) ja paina sitten ENTEr-näppäintä. 23 FI

24 24 FI Palvelimella olevien musiikkitiedostojen kuuntelu Kytke AV-viritinvahvistin kotiverkkoon (s. 64). Voit kuunnella tietokoneessa tai mediapalvelimessa olevia musiikkitiedostoja AV-viritinvahvistimen kautta. 1 Käynnistä tietokone tai mediapalvelin. 2 Paina NET-näppäintä. NET -valikkoikkuna avautuu ja NET-ilmaisin syttyy (s. 8). Jos ilmaisin vilkkuu, varmista ensimmäisenä verkkoyhteyden toimivuus. 3 Siirrä osoitin / -näppäimillä kohtaan DLNA ja paina sitten ENTEr-näppäintä. Vihje return-näppäimellä palaat edelliseen ikkunaan. 4 Valitse / -näppäimillä palvelin ja paina sitten ENTEr-näppäintä. Valikon sisältö riippuu järjestelmästä. Kaikki palvelimet eivät mahdollista hakutoimintojen käyttöä. AV-viritinvahvistimen kautta ei voi hyödyntää digikuva- tai videotiedostoja. Palvelimen sisällön hyödyntäminen riippuu palvelimen omista jakoasetuksista, joten lue myös palvelimen omat käyttöohjeet. 5 Siirrä osoitin / -näppäimillä halutun tiedoston kohdalle ja käynnistä toisto ENTEr- tai -näppäimellä. 1/6 My favorite song 1 Artist name My favorite album 01:12 03:28 WMA 128kbps 16bit/44.1kHz / / -näppäinten käytettävyys riippuu mediapalvelimen ominaisuuksista. No Item osoittaa, että järjestelmä ei pysty käyttämään palvelimen tiedostoja. Tarkista palvelimen, verkon ja AV-viritinvahvistimen kytkennät. Windows media Player 11 -asetukset muokkaa Windows media Player 11 -ohjelma tähän järjestelmään sopivaksi näiden ohjeiden mukaan. Sen jälkeen pystyt soittamaan tietokoneessa olevia musiikkitiedostoja AV-viritinvahvistimen kautta. 1 Käynnistä Windows media Player Valitse Library-valikosta kohta media Sharing. Näyttöön avautuu media Sharing -valikko. 3 merkkaa Share my media -ruutu ja klikkaa ok. 4 Valitse valikosta AV-viritinvahvistin ja klikkaa Allow. 5 Sulje valikko klikkaamalla lopuksi ok. Nyt Windows media Player 11 -ohjelman asetukset on muokattu sopiviksi, joten voit toistaa sen kirjastossa olevia musiikkitiedostoja AV-viritinvahvistimen kautta (s. 24). Vihje Voit ladata Windows media Player 11 -ohjelman veloituksetta microsoftin verkkosivuilta. Tiedostojen etätoisto (remote Playback) Kytke AV-viritinvahvistin kotiverkkoon (s. 64). remote Playback -etätoistojärjestelmän ansiosta voit kuunnella mediapalvelimessa tai tietokoneessa olevia musiikkitiedostoja AV-viritinvahvistimen kautta. Toimintoja ohjataan kotiverkon ohjainyksiköllä. Windows media Player 12 -asetukset muokkaa Windows media Player 12 -ohjelma tähän järjestelmään sopivaksi näiden ohjeiden mukaan. Sen jälkeen pystyt soittamaan tietokoneessa olevia musiikkitiedostoja AV-viritinvahvistimen kautta. 1 Käynnistä Windows media Player Valitse Stream -valikosta kohta Turn on media streaming. Valikko avautuu. 3 Siirrä osoitinta ja klikkaa kohtaa Turn on media streaming. mediapalvelinvalikko avautuu. Sen tarkka muoto riippuu verkosta. 4 Valitse luettelosta oikea laite ja klikkaa sitten Allowed -kohtaa. 5 Sulje valikko klikkaamalla lopuksi ok -kohtaa. Nyt Windows media Player 12 -ohjelman asetukset on muokattu sopiviksi, joten voit toistaa sen kirjastossa olevia musiikkitiedostoja AV-viritinvahvistimen kautta. remote Playback -etätoistojärjestelmän käyttö 1 Käynnistä Windows media Player 12. Windows media Player 12 -ohjelman asetukset pitää olla muutettuna järjestelmään sopiviksi ennen etätoiston aloittamista. 2 Paina NET-näppäintä. NET -valikkoikkuna avautuu ja NET-ilmaisin syttyy (s. 8). Jos ilmaisin vilkkuu, varmista ensimmäisenä verkkoyhteyden toimivuus.
