1 Version: FIN Käyttäjän 1 käsikirja

2 Sisällys 1 WTN-Radiomajakka Näytöt ja näppäimet Käynnistys ja toiminta-aika WTN-laitteen käynnistys WTN-laitteen sammutus Virransyöttö: Sisäiset paristot (akut) Paristojen vaihto Peruskäyttö Näyttö Numeronäyttö (G) Numeronäyttö (H) Tiimin ja aikakanavan valinta Muiden asetusten vaihtaminen

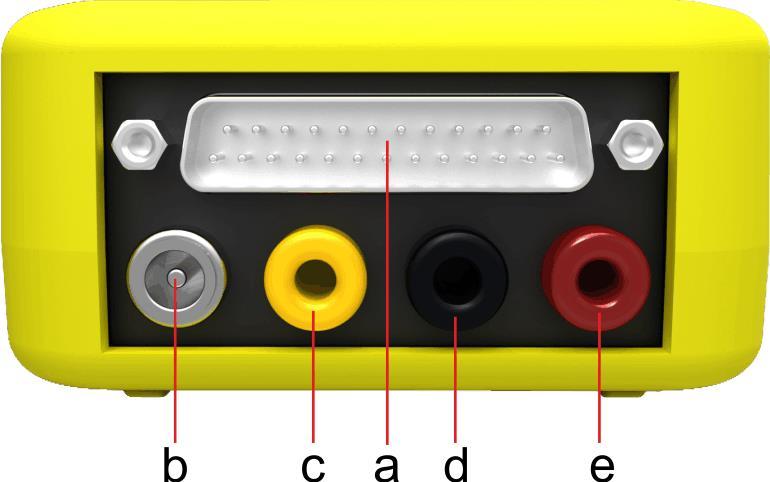

3 1 WTN-Radiomajakka Näytöt ja näppäimet Näppäimistö 1... MENU-valikko 2... <nuoli ylös> ja ON/OFF-painike 3... <nuoli alas> painike LCD-näyttö A... Signaalin voimakkuus (vastaanotto) B... Virtalaitteen jännitetaso (4 tasoa) C... Nuoli alas = vastaanotin, slave WTN D... Nuoli vasen = ei toimintoa E... Nuoli ylös = lähetin, master WTN F... Nuoli oikea = ei toimintoa G... Numero-näyttö (4 merkkiä) H... Kirjain-, teksti-näyttö (7 merkkiä) Liitännät a... ALGE Multiport-liitin (D-25) b... ALGE virtalaite c... Banaani-liitin - Keltainen: Data output tai Data input f / GAZ ja D-LINE d... Banaani-liitin - Musta: Sig. maa e... Banaani-liitin - Punainen: Ajanotto kanava input ja output 3

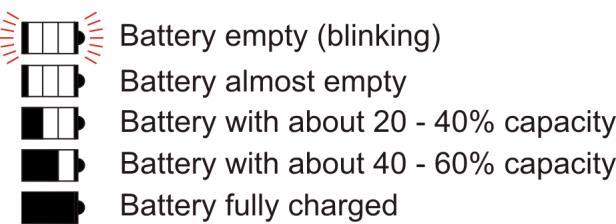

4 2 Käynnistys ja toiminta-aika 2.1 WTN-laitteen käynnistys 1. Paina kerran ON/OFF painike (3) Näytölle tulostuu <PR. MENU> (= Press Menu). 2. Paina kerran MENU (1) noin 3 sekunnin aikana. 3. Laite käynnistyy ja näytölle tulostuu WTN-versionumero. 4. Laite on käyttövalmis kun versionumero poistuu näytöstä. 2.2 WTN-laitteen sammutus Vaihtoehto 1 - Näppäimistö 5. Paina ON/OFF näppäintä (2) noin 5 sekuntia. Näytölle tulostuu <OFF>. 6. Paina uudestaan ON/OFF näppäintä (2). 7. Näyttö ja laite on sammutettu. Sulje laite aina kun se on mahdollista, säästät paristoja. Vaihtoehto 2 MENU valinta 8. Paina MENU (1) näppäintä kunnes näytölle tulostuu <OFF>. 9. Paina ON/OFF painiketta (3). 10. Näyttö ja laite on sammutettu. Sulje laite aina kun se on mahdollista, säästät paristoja. 2.3 Virransyöttö: Ulkopuolinen virtalaite (+8 to 24 VDC) Virtalaite ALGE PS12A Ulkopuolinen akku 12V (esim. auton akku) ALGE-laite (esim. ALGE näyttötaulu GAZ5 tai D-LINE) Sisäiset paristot (akut) WTN laitteeseen voidaan asentaa paristot 3 kpl AA Alkaliparistoja tai NiMh-akut. Varaustila nälyy näytöllä: Huomaa: Jos käytät ladattavia NiMh-akkuja lataus on tehtävä ulkopuolisella latauslaitteella. Käyttöaikoja: Todellinen käyttöaika riippuu paristojen/akkujen tyypistä. Samoin käyttöaikaan vaikuttaa ulkoinen lämpötila, lähetysten (radio) teho, impulssien määrä jne. Seuraavassa ohjejarvoja: 4

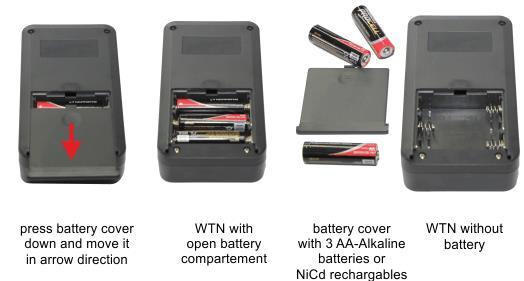

5 Alkaline Paristo: Lähetysteho 10 mw, lämpötila -25 C, 1 x aikapulssi / minuutti: Lähetysteho 10 mw, lämpötila 22 C, 1 x aikapulssi / minuutti: Lähetysteho 10 mw, lämpötila 22 C, näyttötaulu data (1/10 sec.): noin 14 tuntia noin 47 tuntia noin 45 tuntia Paristojen vaihto WTN: ssä on paristopaikka kolmelle AA-paristoille. Voit käyttää alkaliparistoja tai ladattavia NiMh paristoja. Älä käytä halpoja paristoja, koska toiminta-aika vähenee huomattavasti ja sinulla voi olla ongelmia matalissa lämpötiloissa. Jos käytät ladattavia NiMh paristoja, niin sinun täytyy ladata ne ulkoisessa latausyksikössä. Huomio: Jos et käytä WTN-radiomajakkaa useaan viikkoon, niin suosittelemme poistamaan patterit vaurioiden välttämiseksi (esim. vuotojen varalta). 5

6 3 Peruskäyttö 3.1 Näyttö A: Signaalin voimakkuus B: Akun/paristojen varaustaso C: Nuoli alas Vastaanotin (SLAVE) D: Nuoli vasemmalle Ei toimintoa E: Nuoli ylös Lähetin (MASTER) F: Nuoli oikealle Ei toimintoa G: Numeronäyttö, 4 numeroa/merkkiä H: Numeronäyttö, 7 numeroa/merkkiä 3.2 Numeronäyttö (G) Ensimmäiset kaksi numeroa näyttää radiokanavan Tätä ei tarvitse peruskäytössä muuttaa vaan kanava vaihtuu automaattisesti tiimin valinnan yhteydessä. (vaihdetaan SETTINGS valikosta). Kolmas näyttää Tiiminumeron (1-9, A, b, C, d, E, F) Neljäs näyttää onko valittu tiimi erillinen tiimi (S) vai yhdistetty tiimi (A) (Tiimit 1-9=S, Tiimit A-F=A). Erillisen tiimin laitteet toimivat omalla radiotaajuudellaan ja keskustelevat/välittävät tietoa vain keskenään. Yhdistettyjen tiimien laitteet toimivat yhteisellä taajuudella ja välittävät kaikkien yhdistettyjen tiimien tiedot eteenpäin, mutta käyttävät esim. ajanottoon vain oman tiiminsä tietoa. Esimerkki: Radiokanava 12 Tiiminumero 9 Erillistiimi (S) Esimerkki: Radiokanava 15 Tiiminumero C Yhdistetty (A) 6

7 3.3 Numeronäyttö (H) Ensimmäinen ja toinen numero näyttää montako laitetta on suorassa yhteydessä tähän laitteeseen. Kolmas ja neljäs numero näyttää montako laitetta on samassa tiimissä. Viides ja kuudes numero näyttää montako laitetta on käytössä jaetussa verkossa. Seitsemäs numero näyttää käytön aikana tulevan datan tyypin tai aikapulssin numeron. G data näyttötaululle S Data RS-232 liikenne 0,1,2,3 ja 4 aikakanava: lähtö c0, väliaika1, väliaika2, maali c Tiimin ja aikakanavan valinta Paina MENU (1) näppäintä, jolloin pääset muuttamaan tiimi/aikakanava-asetuksia. Kun olet tehnyt haluamasi valinnat, paina menu (1) vahvistaaksesi valinnat. Voit myös odottaa noin 5 sekuntia jolloin valinta vahvistuu. 1. Painamalla MENU (1) näppäintä kerran näytölle tulostuu TEAM. Numeronäytössä (G) näet valitun tiiminumeron ja kaksoispisteen jälkeen onko valittu tiimi erillistiimi (S) vai yhdistetty tiimi (A). Valitse haluamasi tiimi ylös (2) ja alaspäin (3) nuolilla. Oletuksena valitse tiimi numero 1. Kaikkien ajanottojärjestelmän laitteiden on oltava samassa tiimissä. 2. Painamalla MENU (1) näppäintä kahdesti näytölle tulostuu BANANA. Numeronäytössä (G) näet valitun aika-kanavan. Valitse aikakanava ylös (2) ja alas (3) nuolilla: C0 = Lähtöimpulssi C1 = Maali-impulssi C2 = Väliaikaimpulssi C3 = Väliaikaimpulssi C4 = Väliaikaimpulssi Esim. Haluat tuoda langattoman lähtölaitteen impulssin OPTIc1/2 maalikameralle. Aseta WTN-laitteen aikakanavaksi C0, koska laite vastaanottaa ja välittää maalikameralle C0 lähtöimpulssin. 3. Painamalla MENU (1) näppäintä kolmesti näytölle tulostuu INFO. Tässä näytössä voit seurata esim. tulostaululle siirtyvää tietoa. 4. Painamalla MENU (1) näppäintä neljästi näytölle tulostuu OFF. Voit sammuttaa laitteen painamalla näppäintä (2). 5. Painamalla MENU (1) näppäintä viidesti poistut valikosta ja laite palaa perustilaan. 7

8 3.5 Muiden asetusten vaihtaminen Jos haluat vaihtaa muita asetuksia, tutustu laajempaan laitteen mukana toimitettuun käyttöoppaaseen. Asetusvalikkoon pääset painamalla MENU (1) näppäintä pohjassa noin 5 sekuntia. Näytölle tulostuu SETTINGS. Voit selata eri asetuksia painamalla MENU (1) näppäintä uudestaan ja muuttaa valintoja ylös (2) ja alas (3) nuolilla. Älä vaihda asetuksia turhaan. Jos koet ongelmia, palauta laite tehdasasetuksiin. Pyydä tarvittaessa apua jälleenmyyjältäsi. ALGE-TIMING Suomi / Sportele Oy alge@alge-timing.fi 8
