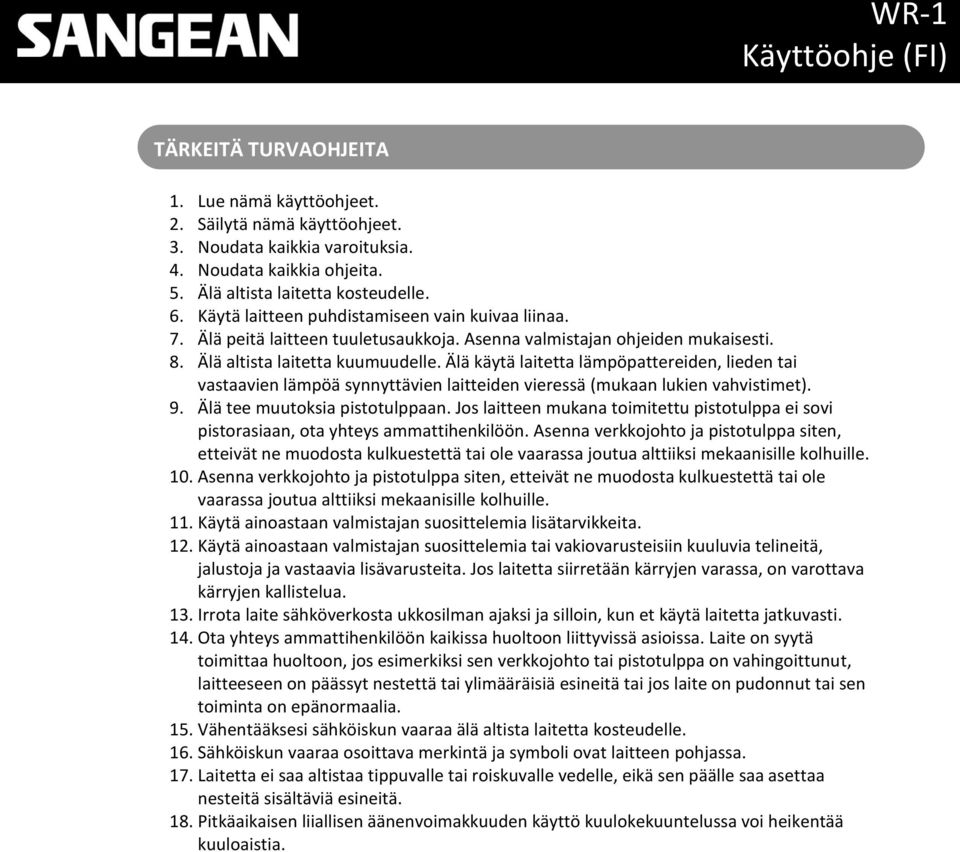

2 TÄRKEITÄ TURVAOHJEITA 1. Lue nämä käyttöohjeet. 2. Säilytä nämä käyttöohjeet. 3. Noudata kaikkia varoituksia. 4. Noudata kaikkia ohjeita. 5. Älä altista laitetta kosteudelle. 6. Käytä laitteen puhdistamiseen vain kuivaa liinaa. 7. Älä peitä laitteen tuuletusaukkoja. Asenna valmistajan ohjeiden mukaisesti. 8. Älä altista laitetta kuumuudelle. Älä käytä laitetta lämpöpattereiden, lieden tai vastaavien lämpöä synnyttävien laitteiden vieressä (mukaan lukien vahvistimet). 9. Älä tee muutoksia pistotulppaan. Jos laitteen mukana toimitettu pistotulppa ei sovi pistorasiaan, ota yhteys ammattihenkilöön. Asenna verkkojohto ja pistotulppa siten, etteivät ne muodosta kulkuestettä tai ole vaarassa joutua alttiiksi mekaanisille kolhuille. 10. Asenna verkkojohto ja pistotulppa siten, etteivät ne muodosta kulkuestettä tai ole vaarassa joutua alttiiksi mekaanisille kolhuille. 11. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita. 12. Käytä ainoastaan valmistajan suosittelemia tai vakiovarusteisiin kuuluvia telineitä, jalustoja ja vastaavia lisävarusteita. Jos laitetta siirretään kärryjen varassa, on varottava kärryjen kallistelua. 13. Irrota laite sähköverkosta ukkosilman ajaksi ja silloin, kun et käytä laitetta jatkuvasti. 14. Ota yhteys ammattihenkilöön kaikissa huoltoon liittyvissä asioissa. Laite on syytä toimittaa huoltoon, jos esimerkiksi sen verkkojohto tai pistotulppa on vahingoittunut, laitteeseen on päässyt nestettä tai ylimääräisiä esineitä tai jos laite on pudonnut tai sen toiminta on epänormaalia. 15. Vähentääksesi sähköiskun vaaraa älä altista laitetta kosteudelle. 16. Sähköiskun vaaraa osoittava merkintä ja symboli ovat laitteen pohjassa. 17. Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle, eikä sen päälle saa asettaa nesteitä sisältäviä esineitä. 18. Pitkäaikaisen liiallisen äänenvoimakkuuden käyttö kuulokekuuntelussa voi heikentää kuuloaistia.

Älä käytä laitetta lämpöpattereiden, lieden tai vastaavien lämpöä synnyttävien laitteiden vieressä (mukaan lukien vahvistimet). 9. Älä tee muutoksia pistotulppaan.

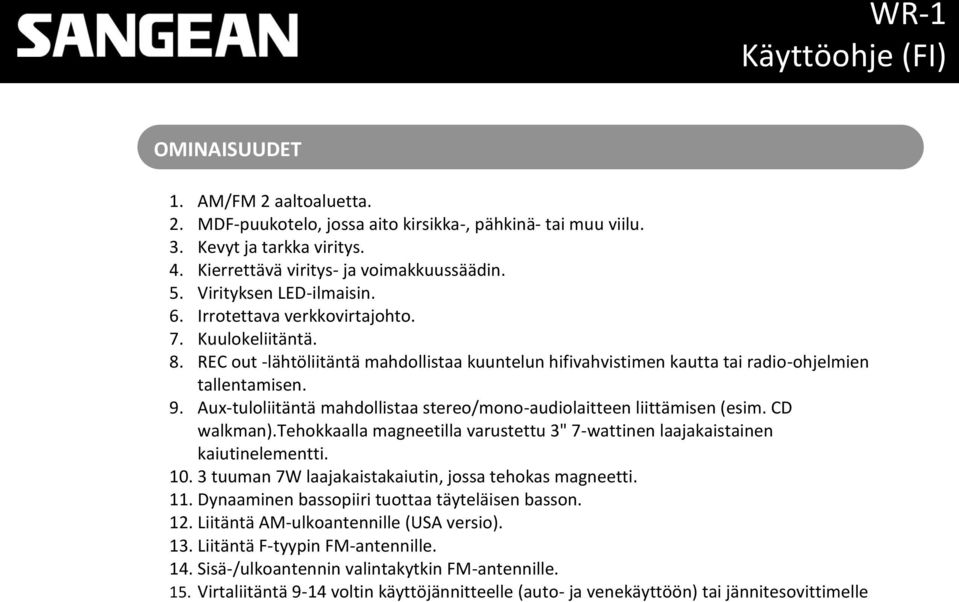

3 OMINAISUUDET 1. AM/FM 2 aaltoaluetta. 2. MDF-puukotelo, jossa aito kirsikka-, pähkinä- tai muu viilu. 3. Kevyt ja tarkka viritys. 4. Kierrettävä viritys- ja voimakkuussäädin. 5. Virityksen LED-ilmaisin. 6. Irrotettava verkkovirtajohto. 7. Kuulokeliitäntä. 8. REC out -lähtöliitäntä mahdollistaa kuuntelun hifivahvistimen kautta tai radio-ohjelmien tallentamisen. 9. Aux-tuloliitäntä mahdollistaa stereo/mono-audiolaitteen liittämisen (esim. CD walkman).tehokkaalla magneetilla varustettu 3" 7-wattinen laajakaistainen kaiutinelementti tuuman 7W laajakaistakaiutin, jossa tehokas magneetti. 11. Dynaaminen bassopiiri tuottaa täyteläisen basson. 12. Liitäntä AM-ulkoantennille (USA versio). 13. Liitäntä F-tyypin FM-antennille. 14. Sisä-/ulkoantennin valintakytkin FM-antennille. 15. Virtaliitäntä 9-14 voltin käyttöjännitteelle (auto- ja venekäyttöön) tai jännitesovittimelle

Aux-tuloliitäntä mahdollistaa stereo/mono-audiolaitteen liittämisen (esim. CD walkman).tehokkaalla magneetilla varustettu 3" 7-wattinen laajakaistainen kaiutinelementti. 10.

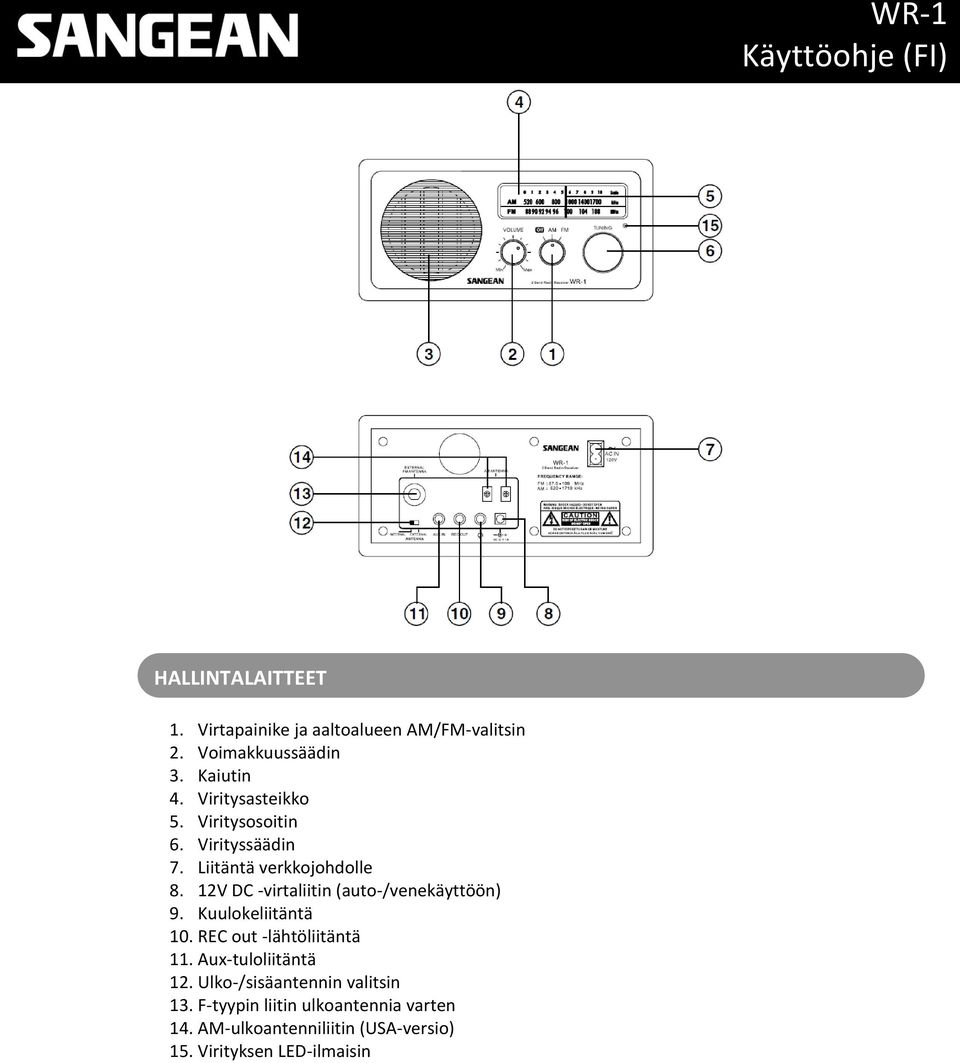

4 HALLINTALAITTEET 1. Virtapainike ja aaltoalueen AM/FM-valitsin 2. Voimakkuussäädin 3. Kaiutin 4. Viritysasteikko 5. Viritysosoitin 6. Virityssäädin 7. Liitäntä verkkojohdolle 8. 12V DC -virtaliitin (auto-/venekäyttöön) 9. Kuulokeliitäntä 10. REC out -lähtöliitäntä 11. Aux-tuloliitäntä 12. Ulko-/sisäantennin valitsin 13. F-tyypin liitin ulkoantennia varten 14. AM-ulkoantenniliitin (USA-versio) 15. Virityksen LED-ilmaisin

12V DC -virtaliitin (auto-/venekäyttöön) 9. Kuulokeliitäntä 10. REC out -lähtöliitäntä 11.

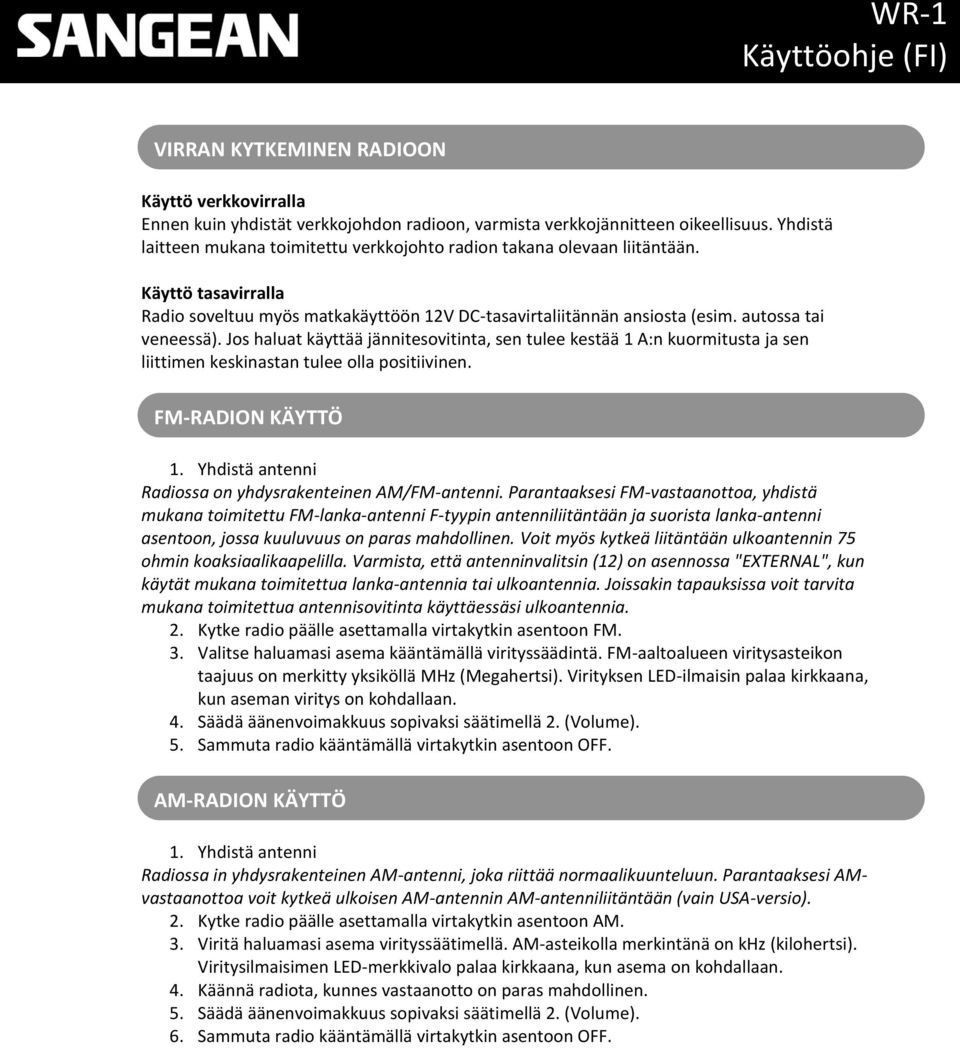

5 VIRRAN KYTKEMINEN RADIOON Käyttö verkkovirralla Ennen kuin yhdistät verkkojohdon radioon, varmista verkkojännitteen oikeellisuus. Yhdistä laitteen mukana toimitettu verkkojohto radion takana olevaan liitäntään. Käyttö tasavirralla Radio soveltuu myös matkakäyttöön 12V DC-tasavirtaliitännän ansiosta (esim. autossa tai veneessä). Jos haluat käyttää jännitesovitinta, sen tulee kestää 1 A:n kuormitusta ja sen liittimen keskinastan tulee olla positiivinen. FM-RADION KÄYTTÖ 1. Yhdistä antenni Radiossa on yhdysrakenteinen AM/FM-antenni. Parantaaksesi FM-vastaanottoa, yhdistä mukana toimitettu FM-lanka-antenni F-tyypin antenniliitäntään ja suorista lanka-antenni asentoon, jossa kuuluvuus on paras mahdollinen. Voit myös kytkeä liitäntään ulkoantennin 75 ohmin koaksiaalikaapelilla. Varmista, että antenninvalitsin (12) on asennossa "EXTERNAL", kun käytät mukana toimitettua lanka-antennia tai ulkoantennia. Joissakin tapauksissa voit tarvita mukana toimitettua antennisovitinta käyttäessäsi ulkoantennia. 2. Kytke radio päälle asettamalla virtakytkin asentoon FM. 3. Valitse haluamasi asema kääntämällä virityssäädintä. FM-aaltoalueen viritysasteikon taajuus on merkitty yksiköllä MHz (Megahertsi). Virityksen LED-ilmaisin palaa kirkkaana, kun aseman viritys on kohdallaan. 4. Säädä äänenvoimakkuus sopivaksi säätimellä 2. (Volume). 5. Sammuta radio kääntämällä virtakytkin asentoon OFF. AM-RADION KÄYTTÖ 1. Yhdistä antenni Radiossa in yhdysrakenteinen AM-antenni, joka riittää normaalikuunteluun. Parantaaksesi AMvastaanottoa voit kytkeä ulkoisen AM-antennin AM-antenniliitäntään (vain USA-versio). 2. Kytke radio päälle asettamalla virtakytkin asentoon AM. 3. Viritä haluamasi asema virityssäätimellä. AM-asteikolla merkintänä on khz (kilohertsi). Viritysilmaisimen LED-merkkivalo palaa kirkkaana, kun asema on kohdallaan. 4. Käännä radiota, kunnes vastaanotto on paras mahdollinen. 5. Säädä äänenvoimakkuus sopivaksi säätimellä 2. (Volume). 6. Sammuta radio kääntämällä virtakytkin asentoon OFF.

Jos haluat käyttää jännitesovitinta, sen tulee kestää 1 A:n kuormitusta ja sen liittimen keskinastan tulee olla positiivinen. FM-RADION KÄYTTÖ 1.

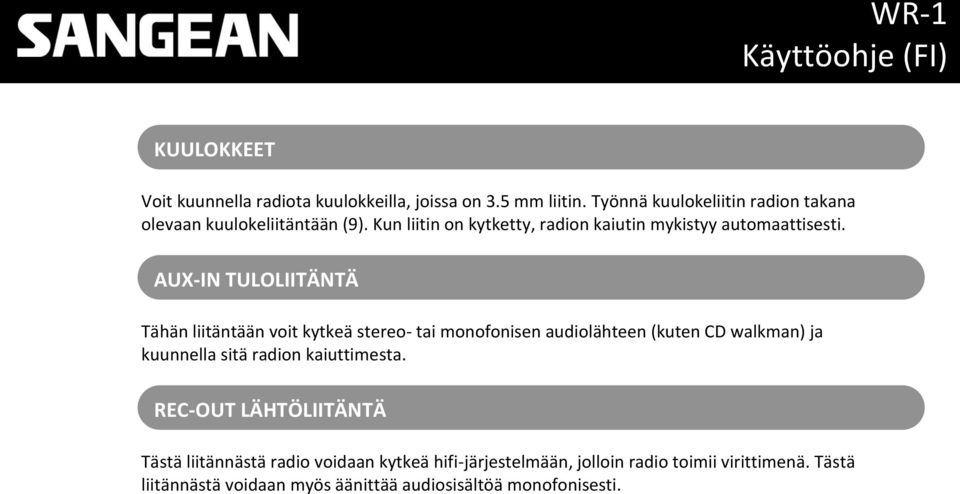

6 KUULOKKEET Voit kuunnella radiota kuulokkeilla, joissa on 3.5 mm liitin. Työnnä kuulokeliitin radion takana olevaan kuulokeliitäntään (9). Kun liitin on kytketty, radion kaiutin mykistyy automaattisesti. AUX-IN TULOLIITÄNTÄ Tähän liitäntään voit kytkeä stereo- tai monofonisen audiolähteen (kuten CD walkman) ja kuunnella sitä radion kaiuttimesta. REC-OUT LÄHTÖLIITÄNTÄ Tästä liitännästä radio voidaan kytkeä hifi-järjestelmään, jolloin radio toimii virittimenä. Tästä liitännästä voidaan myös äänittää audiosisältöä monofonisesti.

AUX-IN TULOLIITÄNTÄ Tähän liitäntään voit kytkeä stereo- tai monofonisen audiolähteen (kuten CD walkman) ja kuunnella sitä radion

TEKNISET TIEDOT Taajuusalueet: FM 87.50-108 MHz AM 520-1710 khz.

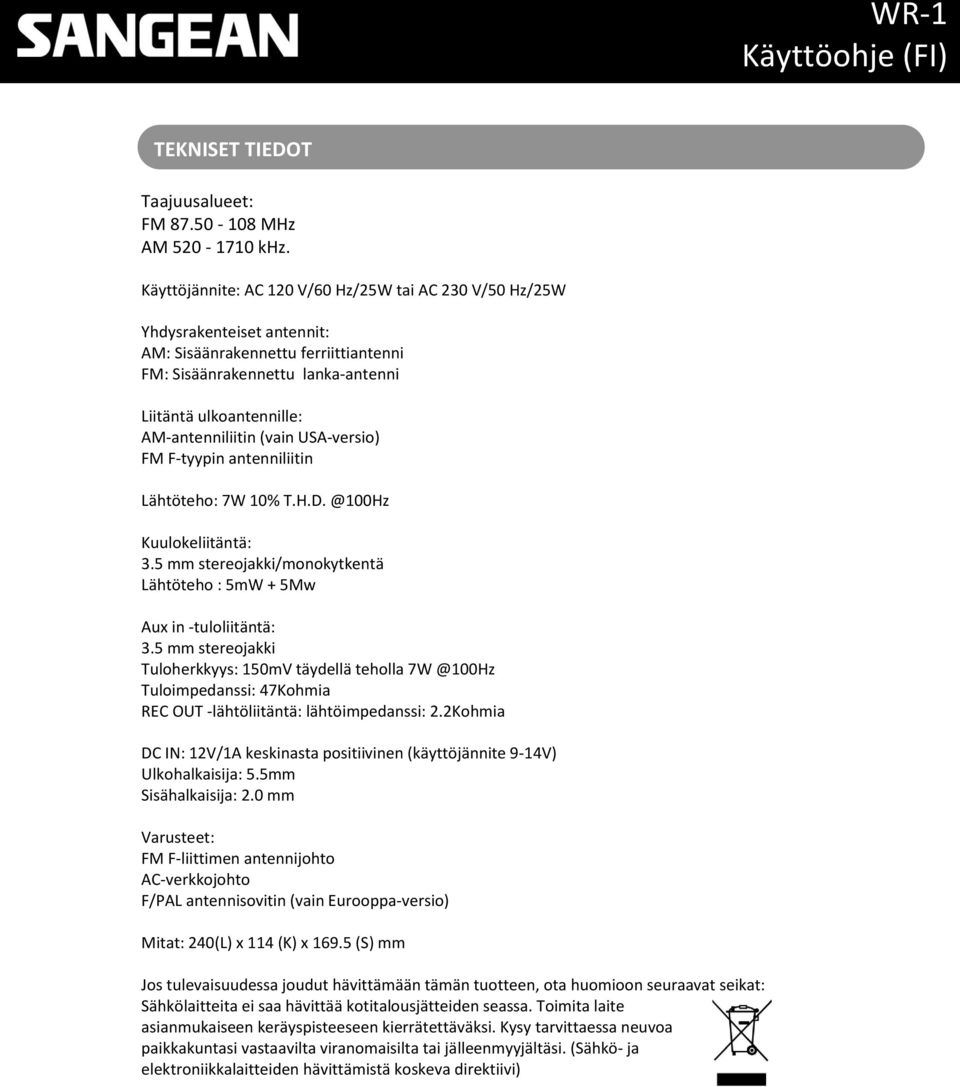

7 TEKNISET TIEDOT Taajuusalueet: FM MHz AM khz. Käyttöjännite: AC 120 V/60 Hz/25W tai AC 230 V/50 Hz/25W Yhdysrakenteiset antennit: AM: Sisäänrakennettu ferriittiantenni FM: Sisäänrakennettu lanka-antenni Liitäntä ulkoantennille: AM-antenniliitin (vain USA-versio) FM F-tyypin antenniliitin Lähtöteho: 7W 10% Kuulokeliitäntä: 3.5 mm stereojakki/monokytkentä Lähtöteho : 5mW + 5Mw Aux in -tuloliitäntä: 3.5 mm stereojakki Tuloherkkyys: 150mV täydellä teholla Tuloimpedanssi: 47Kohmia REC OUT -lähtöliitäntä: lähtöimpedanssi: 2.2Kohmia DC IN: 12V/1A keskinasta positiivinen (käyttöjännite 9-14V) Ulkohalkaisija: 5.5mm Sisähalkaisija: 2.0 mm Varusteet: FM F-liittimen antennijohto AC-verkkojohto F/PAL antennisovitin (vain Eurooppa-versio) Mitat: 240(L) x 114 (K) x (S) mm Jos tulevaisuudessa joudut hävittämään tämän tuotteen, ota huomioon seuraavat seikat: Sähkölaitteita ei saa hävittää kotitalousjätteiden seassa. Toimita laite asianmukaiseen keräyspisteeseen kierrätettäväksi. Kysy tarvittaessa neuvoa paikkakuntasi vastaavilta viranomaisilta tai jälleenmyyjältäsi. (Sähkö- ja elektroniikkalaitteiden hävittämistä koskeva direktiivi)

(vain USA-versio) FM F-tyypin antenniliitin Lähtöteho: 7W 10% T.H.D. @100Hz Kuulokeliitäntä: 3.5 mm stereojakki/monokytkentä Lähtöteho : 5mW + 5Mw Aux in -tuloliitäntä: 3.

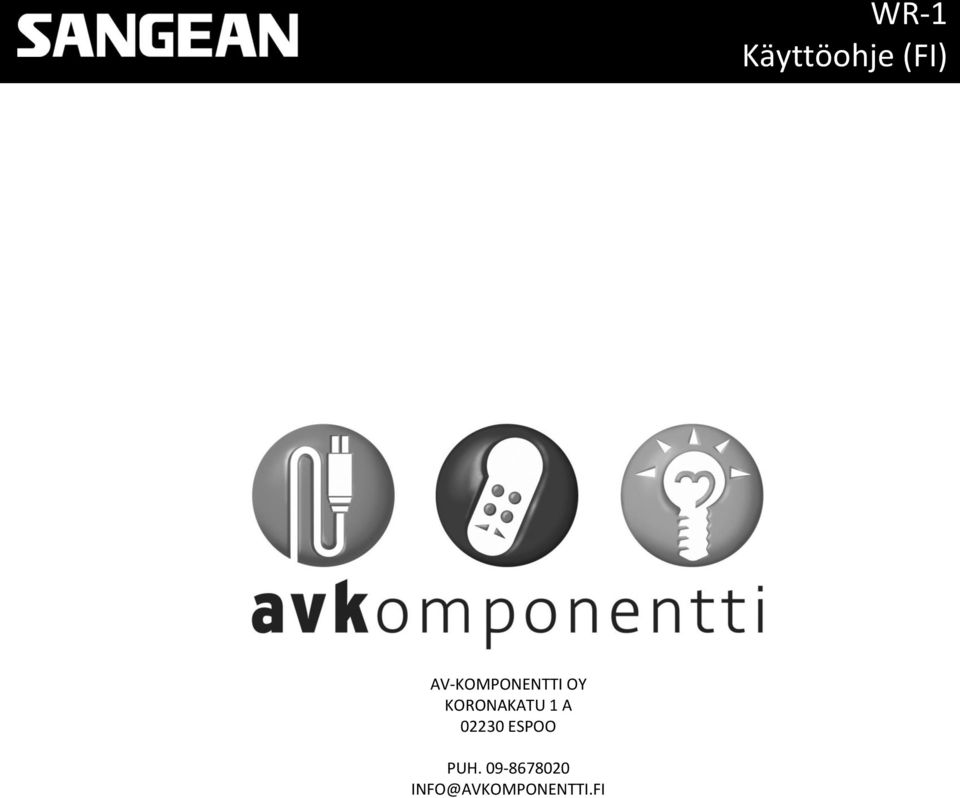

8 AV-KOMPONENTTI OY KORONAKATU 1 A ESPOO PUH
