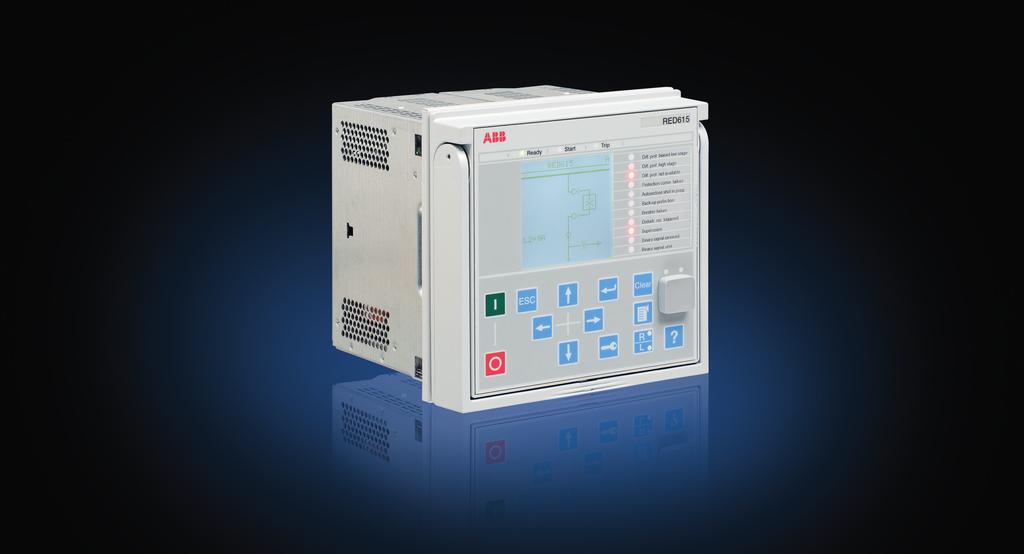

1 Relion 615 sarja Johdon ja kaapelin erovirtasuojaus ja ohjaus Ostajan opas

2 Sisältö 1. Kuvaus Vakiokonfiguraatiot Suojaustoiminnot Käyttöalue Tuetut ABB-ratkaisut Ohjaus Mittaukset Vianpaikannus Häiriötallennin Tapahtumarekisteri Rekisteröidyt arvot Kunnonvalvonta Laukaisupiirivalvonta Itsevalvonta Virtapiirivalvonta Suojauksen tietoliikenne ja valvonta Käytönvalvonta Tulot ja lähdöt Aseman tietoliikenne Tekniset tiedot Paikallinen käyttöliittymä Asennustavat Relekotelo ja releen pistoyksikkö Valinta- ja tilaustiedot Lisävarusteet ja tilaustiedot Työkalut Tietoverkkojen turvallisuus Liitäntäkaaviot Sertifikaatit Viitteet Toiminnot, koodit ja merkinnät Julkaisun versiohistoria...65 Vastuuvapautuslauseke Tämän asiakirjan sisältämät tiedot voivat muuttua ilman eri ilmoitusta. Tietoja ei tule pitää ABB Oy:tä sitovina. ABB Oy ei ole vastuussa tämän asiakirjan mahdollisesti sisältämistä virheistä. Copyright 2017 ABB. Kaikki oikeudet pidätetään. Tavaramerkit ABB ja Relion ovat ABB-konsernin rekisteröimiä tavaramerkkejä. Muut tässä julkaisussa mainitut brändi- tai tuotenimet voivat olla omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 2 ABB

3 Julkaistu: Revisio: A 1. Kuvaus on vaihe-eroteltu kaksipäisen johdon ja kaapelin erovirtasuojaus- ja ohjausrele (älykäs elektroniikkalaite), joka on suunniteltu sähkölaitosten ja teollisuuden sähköjärjestelmiin, mukaan lukien säteittäiset ja rengas- ja silmukkajakeluverkot, joissa on tai ei ole hajautettua sähköntuotantoa. on suunniteltu myös johdon ja kaapelin erovirtasuojaussovelluksiin, joiden suojausvyöhykkeessä on muuntaja. -releet ovat yhteydessä sähköasemiin kuituoptisen linkin tai galvaanisen johtoyhteyden kautta. kuuluu ABB:n Relion -tuoteperheeseen ja on osa sen suojaus- ja ohjaustuotteiden 615-sarjaa. 615-sarjan pienikokoisten suojareleiden yksiköt ovat irrotettavissa. Sarjan täysin uudenlaiset suojareleet on suunniteltu hyödyntämään sähköasemien automaatiolaitteiden tietoliikennettä ja yhteensopivuutta koskevan IEC standardin tarjoamia mahdollisuuksia. Rele toimii jakeluverkkojen ilmajohtojen ja kaapelisyöttöjen yksikkötyyppisenä pääsuojana. Releessä on myös virtapohjaisia suojaustoimintoja, jotka mahdollistavat myöhempien suojareleiden etävarmennuksen ja johdon ja kaapelin erovirtapääsuojauksen paikallisen varmennuksen. Vakiokonfiguraatioissa B ja C on lisäksi maasulkusuojaus. Vakiokonfiguraatiossa D on suunnattuun ylivirtaan ja jännitteeseen perustuvia suojaustoimintoja. Suojarele soveltuu ilmajohtojen ja kaapelisyöttöjen suojaukseen maasta eristetyissä, maadoitusvastusta käyttävissä, kompensoiduissa (impedanssimaadoitetuissa) ja suoraan maadoitetuissa verkoissa. Releen voi ottaa käyttöön heti, kun sovelluskohtaiset asetukset on määritetty. 615-sarjan releet tukevat useita tietoliikenneyhteysprotokollia, kuten IEC 61850GOOSE-viestinnällä, IEC LE (paitsi :ssä), IEC , Modbus ja DNP3. Profibus DPV1 -kommunikointiprotokolla on tuettu käyttämällä protokollakonvertteria SPA-ZC Vakiokonfiguraatiot on saatavana viitenä vaihtoehtoisena vakiokonfiguraationa. Vakiosignaalikonfiguraatiota voidaan muuttaa Protection and Control IED Manager PCM600:n signaalimatriisin tai graafisen sovellustoiminnallisuuden avulla. Lisäksi PCM600:n sovellusten konfiguraatiotoiminnallisuus tukee monitasoisten loogisten toimintojen luomista käyttämällä erilaisia loogisia elementtejä kuten ajastimia ja flip-flopeja. Yhdistelemällä suojaustoimintoja loogisten toimintolohkojen kanssa releen konfiguraatiota voidaan sopeuttaa käyttäjäkohtaisten sovellusten vaatimuksiin. Rele toimitetaan tehtaalta oletuskytkennöillä, joita on kuvattu binääritulojen, binäärilähtöjen, toiminto toiminnolle -kytkentöjen ja hälytys-ledien toiminnallisissa kaavioissa. Suunnattujen suojaustoimintojen positiivinen mittaussuunta on kohti lähtevää syöttöä. ABB 3

4 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Johdon ja kaapelin erovirtasuojaus ja ohjaus JOHDON JA KAAPELIN EROVIRTASUOJAUS- JA OHJAUSRELE Vyöhykkeessä olevan tehomuuntajan tuella VAKIOKONFIGURAATIO A SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 3I 2 Päälaukaisutoiminto Sulkurele 94/86 2 I2> 46 3I>>> 50P/51P 3I>/Io>BF 51BF/51NBF I O R L I O R L - Binäärisignaalin siirtotoiminto (BST) - Häiriö- ja vikatallennin - Tapahtumaloki ja tallennetut tiedot - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta - Web-pohjainen AND käyttöliittymä OR I 3I> 51P-1 PHIZ HIZ BST BST 2 3I>> 51P-2 3I2f> 68 Io 3dI>L 87L KUNNONSEURANTA JA VALVONTA MCS 3I MCS 3I PCS PCS 2 OPTS OPTM TCS TCM TIETOLIIKENNE Protokollat: IEC Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B 18 MAP MAP OHJAUS JA INDIKOINTI 1) MITTAUS Kohde Ohj 2) Ind 3) CB 1 - DC I, Io - Raja-arvon valvonta - Kuormitustallenne - Symmetriset komponentit ES 1 2 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto Analogiset liitynnät 1) Virtamuuntaja Jännitemuuntaja 1) Tavanomaiset muuntajatulot 4 - HUOMAUTUKSET 3I Valinnaiset toiminnot 3 Instanssien määrä Laskettu arvo Io/Uo Vaihevirtojen summa I OR Tilattaessa määritettävä vaihtoehtoinen toiminto ETÄPÄÄSSÄ GUID-78F D37-4A2F-9527-CD61BDEA68A2 V1 FI Kuva 1. Vakiokonfiguraation A toiminnallinen yleiskatsaus 4 ABB

5 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Johdon ja kaapelin erovirtasuojaus ja ohjaus Uo JOHDON JA KAAPELIN EROVIRTASUOJAUS- JA OHJAUSRELE Vyöhykkeessä olevan tehomuuntajan tuella VAKIOKONFIGURAATIO B SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 3I 2 Päälaukaisutoiminto Sulkurele 94/86 2 I2> 46 I2/I1> 46PD 3Ith>F 49F 3Ith>T 49T I O R L I O R L - Binäärisignaalin siirtotoiminto (BST) - Häiriö- ja vikatallennin - Tapahtumaloki ja tallennetut tiedot - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta - Web-pohjainen AND käyttöliittymä OR 3I>>> 50P/51P 2 3I>> 51P-2 BST BST 3I>/Io>BF 51BF/51NBF 3I2f> 68 3dI>L 87L 3I> 51P-1 Io KUNNONSEURANTA JA VALVONTA CBCM CBCM PCS PCS MCS 3I MCS 3I 2 OPTS OPTM TCS TCM TIETOLIIKENNE Protokollat: IEC Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Io Io>> 51N-2 PHIZ HIZ OHJAUS JA INDIKOINTI 1) MITTAUS Io 2 Io> 67N-1 Io>> 67N-2 Io>IEF 67NIEF Kohde Ohj 2) Ind 3) CB 1 - DC I, Io, Uo - Raja-arvon valvonta - Kuormitustallenne - Symmetriset komponentit Uo 3 Yo> 21YN OR 3 Po> 32N OR Io>HA 51NHA ES 1 2 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto Analogiset liitynnät 1) Virtamuuntaja Jännitemuuntaja 1) Tavanomaiset muuntajatulot Uo> 59G 18 MAP MAP O I 79 HUOMAUTUKSET 3I Valinnaiset toiminnot 3 Instanssien määrä Laskettu arvo Io/Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto ETÄPÄÄSSÄ GUID-6AB801FF-A43F-40D6-8D70-D27EF2F402B0 V1 FI Kuva 2. Vakiokonfiguraation B toiminnallinen yleiskatsaus ABB 5

6 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Johdon ja kaapelin erovirtasuojaus ja ohjaus JOHDON JA KAAPELIN EROVIRTASUOJAUS- JA OHJAUSRELE Vyöhykkeessä olevan tehomuuntajan tuella VAKIOKONFIGURAATIO C SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 3I 2 Päälaukaisutoiminto Sulkurele 94/86 2 I2> 46 I2/I1> 46PD 3Ith>F 49F 3Ith>T 49T I O R L I O R L - Binäärisignaalin siirtotoiminto (BST) - Häiriö- ja vikatallennin - Tapahtumaloki ja tallennetut tiedot - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta - Web-pohjainen AND käyttöliittymä OR 3I>>> 50P/51P 2 3I>> 51P-2 BST BST 3I>/Io>BF 51BF/51NBF 3I2f> 68 3dI>L 87L 3I> 51P-1 Io KUNNONSEURANTA JA VALVONTA CBCM CBCM PCS PCS MCS 3I MCS 3I 2 OPTS OPTM TCS TCM TIETOLIIKENNE Protokollat: IEC Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Io Io 2 Io>>> Io> 50N/51N 51N-1 Io>HA 51NHA 18 MAP MAP Io>> 51N-2 PHIZ HIZ OHJAUS JA INDIKOINTI 1) Kohde Ohj 2) Ind 3) CB 1 - DC 2 3 ES 1 2 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto MITTAUS - I, Io - Raja-arvon valvonta - Kuormitustallenne - Symmetriset komponentit Analogiset liitynnät 1) Virtamuuntaja Jännitemuuntaja 1) Tavanomaiset muuntajatulot 4 - O I 79 HUOMAUTUKSET 3I Valinnaiset toiminnot 3 Instanssien määrä Laskettu arvo Io/Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto ETÄPÄÄSSÄ GUID-C E1FE-4D55-AB91-FC7C B V1 FI Kuva 3. Vakiokonfiguraation C toiminnallinen yleiskatsaus 6 ABB

7 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Johdon ja kaapelin erovirtasuojaus ja ohjaus Uo U L1 U L2 U L3 JOHDON JA KAAPELIN EROVIRTASUOJAUS- JA OHJAUSRELE Vyöhykkeessä olevan tehomuuntajan tuella VAKIOKONFIGURAATIO D SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 3I 2 Päälaukaisutoiminto Sulkurele 94/86 2 I2> 46 I2/I1> 46PD 3Ith>F 49F 3Ith>T 49T I O R L I O R L - Binäärisignaalin siirtotoiminto (BST) - Häiriö- ja vikatallennin - Tapahtumaloki ja tallennetut tiedot - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta - Web-pohjainen AND käyttöliittymä OR 3I>>> 50P/51P 2 3I> 67-1 Io Io>> 51N-2 3I>/Io>BF 51BF/51NBF 3I>> 67-2 PHIZ HIZ 3I2f> 68 BST BST 3dI>L 87L KUNNONSEURANTA JA VALVONTA 3I FUSEF 60 OPTS OPTM CBCM CBCM PCS PCS 2 Io MCS 3I MCS 3I TCS TCM TIETOLIIKENNE Protokollat: IEC Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Io OHJAUS JA INDIKOINTI 1) MITTAUS Uo Io 2 Io> 67N-1 3 Yo> 21YN OR Io>> 67N-2 3 Po> 32N OR Io>IEF 67NIEF Io>HA 51NHA Kohde Ohj 2) Ind 3) CB 1 - DC 2 3 ES 1 2 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto - I, U, Io, Uo, P, Q, E, pf, f - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit Analogiset liitynnät 1) Virtamuuntaja 4 2) Jännitemuuntaja 5 1) Tavanomaiset muuntajatulot 3 3U< 27 U2> 47O- U1< 47U+ U L1 U L2 U L3 O I 79 2) Yksi viidestä tulosta on varattu tulevia sovelluksia varten PQM3I PQM3I PQM3U PQM3V PQMU PQMV U L1 U L2 U L3 3 3U> 59 3 Uo> 59G 4 f>/f<, df/dt 81 HUOMAUTUKSET 3I 2xRTD 1xmA FLOC 21FL 18 MAP MAP Valinnaiset toiminnot 3 Instanssien määrä Laskettu arvo Io/Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto ETÄPÄÄSSÄ GUID-F76822E6-DDB6-44F A5B3035BAFD V1 FI Kuva 4. Vakiokonfiguraation D toiminnallinen yleiskatsaus ABB 7

8 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Johdon ja kaapelin erovirtasuojaus ja ohjaus JOHDON JA KAAPELIN EROVIRTASUOJAUS- JA OHJAUSRELE Vyöhykkeessä olevan tehomuuntajan tuella VAKIOKONFIGURAATIO E SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 3I 2 Päälaukaisutoiminto Sulkurele 94/86 2 I2> 46 I2/I1> 46PD 3Ith>F 49F 3Ith>T 49T I O R L I O R L - Binäärisignaalin siirtotoiminto (BST) - Häiriö- ja vikatallennin - Tapahtumaloki ja tallennetut tiedot - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta - Web-pohjainen AND käyttöliittymä OR U L1 U L2 U L3 3I>>> 50P/51P 2 3I> 67-1 Io 3I>/Io>BF 51BF/51NBF 3I>> Io> 67N-1 3I2f> 68 Io>> 67N-2 3dI>L 87L U L1 U L2 U L3 BST BST 3I KUNNONSEURANTA JA VALVONTA FUSEF 60 OPTS OPTM CBCM CBCM PCS PCS 2 Io MCS 3I MCS 3I TCS TCM TIETOLIIKENNE Protokollat: IEC Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Io Io Io>> 51N-2 Io>IEF 67NIEF 3 Yo> 21YN OR 3 Po> 32N Uo OR Io>HA 51NHA OHJAUS JA INDIKOINTI 1) Kohde Ohj 2) Ind 3) CB 1 - DC 2 3 ES 1 2 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto MITTAUS - I, U, Io, Uo, P, Q, E, pf, f - Raja-arvon valvonta - Kuormitustallenne - Symmetriset komponentit Analogiset liitynnät 1) Virta-anturi 3 Jänniteanturi 3 Virtamuuntaja 1 1) Yhdistelmäanturitulot tavanomaisella Io-tulolla 3 3U< 27 U2> 47O- U1< 47U+ O I 79 PQM3I PQM3I PQM3U PQM3V PQMU PQMV 3 3U> 59 3 Uo> 59G 4 f>/f<, df/dt 81 HUOMAUTUKSET 3I FLOC 21FL 18 MAP MAP Valinnaiset toiminnot 3 Instanssien määrä Laskettu arvo Io/Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto ETÄPÄÄSSÄ GUID-D0C7BD80-3FC0-448D-ACD4-D C V1 FI Kuva 5. Vakiokonfiguraation E toiminnallinen yleiskatsaus 8 ABB

9 Taulukko 1. Vakiokonfiguraatiot Kuvaus Johdon ja kaapelin erovirtasuojaus ja katkaisijan ohjaus Johdon ja kaapelin erovirtasuojaus suunnatulla maasulkusuojauksella, katkaisijan kunnonvalvonnalla ja katkaisijan ohjauksella Johdon ja kaapelin erovirtasuojaus suuntaamattomalla maasulkusuojauksella, katkaisijan kunnonvalvonnalla ja katkaisijan ohjauksella Johdon ja kaapelin erovirtasuojaus, suunnattu ylivirtasuojaus ja suunnattu maasulkusuojaus, vaihejännitteeseen ja taajuuteen perustuvat suojaus- ja mittaustoiminnot, katkaisijan kunnonvalvonta, katkaisijan ohjaus ja vikapaikannin (valinnainen) Johdon ja kaapelin erovirtasuojaus suunnatulla ylivirtasuojauksella ja suunnatulla maasulkusuojauksella, vaihejännitteeseen ja taajuuteen perustuvat suojaus- ja mittaustoiminnot, katkaisijan kunnonvalvonta, katkaisijan ohjaus, anturitulot vaihevirroille ja vaihejännitteille ja vikapaikannin (valinnainen) Vak. konf. A B C D E ABB 9

10 Taulukko 2. Tuettuja toimintoja Toiminto IEC A B C D E Suojaus 1) Kolmivaiheinen suuntaamaton ylivirtasuoja, alempi porras PHLPTOC Kolmivaiheinen suuntaamaton ylivirtasuojaus, ylempi porras PHHPTOC Kolmivaiheinen suuntaamaton ylivirtasuojaus, pikalaukaisuporras PHIPTOC Kolmivaiheinen suuntaamaton ylijännitesuojaus, alempi porras DPHLPDOC 2 2 Kolmivaiheinen suunnattu ylivirtasuojaus, ylempi porras DPHHPDOC 1 1 Suuntaamaton maasulkusuojas, alempi porras EFLPTOC 2 2) Suuntaamaton maasulkusuojaus, ylempi porras EFHPTOC 1 2) Suuntaamaton maasulkusuojaus, pikalaukaisuporras EFIPTOC 1 2) Suunnattu maasulkusuojaus, alempi porras DEFLPDEF 2 2)3) 2 2)3) 2 4)5) Suunnattu maasulkusuojaus, ylempi porras DEFHPDEF 1 2)3) 1 2)3) 1 4)5) Admittanssipohjainen maasulkusuojaus 6) EFPADM (3) 2)3)6) (3) 2)3)6) (3) 2)5)6) Tehonmittaukseen perustuva maasulkusuojaus 6) WPWDE (3) 2)3)6) (3) 2)3)6) (3) 2)5)6) Hetkellinen/katkeileva maasulkusuojaus INTRPTEF 1 7)8) 1 7)8) 1 5)8) Harmonisiin perustuva maasulkusuojaus 6) HAEFPTOC (1) 6)8) (1) 6)8) (1) 6)8) (1) 6)8) Suuntaamaton (moniportainen) maasulkusuojaus, laskettu Io EFHPTOC 1 4) 1 4) 1 4) Virran epäbalanssisuojaus NSPTOC Vaihekatkossuojaus PDNSPTOC Ylijännitesuojaus ROVPTOV 3 3) 3 7) 3 5) Kolmivaiheinen alijännitesuojaus PHPTUV 3 3 Kolmivaiheinen ylijännitesuojaus PHPTOV 3 3 Myötäkomponentin alijännitesuoja PSPTUV 1 1 Jännitteen epäbalanssisuojaus NSPTOV 1 1 Taajuussuoja FRPFRQ 4 4 Terminen ylikuormitussuoja, yhdellä aikavakiolla T1PTTR Terminen ylikuormitussuoja, kahdella aikavakiolla T2PTTR Binäärisignaalien siirto BSTGGIO Katkaisijavikasuojaus CCBRBRF 1 9) Kolmivaiheinen kytkentäsysäysvirran havaitsemistoiminto INRPHAR Päälaukaisutoiminto TRPPTRC Yleiskäyttöinen suojausfunktio 10) MAPGAPC Vianpaikannin SCEFRFLO (1) (1) Johtodifferentiaalisuojaus, stabiloitu- ja pikalaukaisuporras LNPLDF Suuri-impedanssisten vikojen havaitsemistoiminto PHIZ Sähkönlaatu Virran kokonaiskulutuksen särö CMHAI (1) 11) (1) 11) Jännitteen kokonaisharmoninen särö VMHAI (1) 11) (1) 11) Jännitevaihtelun havaitsemistoiminto PHQVVR (1) 11) (1) 11) Ohjaus Katkaisijan ohjaus CBXCBR Erottimen ohjaus DCXSWI Maadoituskytkimen ohjaus ESXSWI Erottimen asennonosoitin DCSXSWI Maadoituskytkimen ilmaisin ESSXSWI Jälleenkytkentätoiminto DARREC (1) (1) (1) (1) Kunnonvalvonta Katkaisijan tilan seuranta SSCBR Laukaisupiirin valvonta TCSSCBR Virranmittauspiirin valvonta CCRDIF Sulakevian valvonta SEQRFUF 1 1 Suojauksen tietoliikenteen valvontatoiminto PCSRTPC Koneiden ja laitteiden käyntiaikalaskuri MDSOPT Mittaus 10 ABB

11 Taulukko 2. Tuettuja toimintoja, continued Toiminto IEC A B C D E Häiriötallennin RDRE Kuormitustilanteen tallennin LDPMSTA Kolmivaiheinen virranmittaus CMMXU Virran symmetristen komponenttien mittaus CSMSQI Maasulkuvirran mittaus RESCMMXU Kolmivaiheinen jännitemittaus VMMXU 1 1 Nollajännitteen mittaus RESVMMXU 1 1 Jännitteen myötä-, vasta- ja nollakomponenttien mittaus VSMSQI 1 1 Kolmivaiheinen tehon ja energian mittaus PEMMXU 1 1 RTD/mA-mittaus XRGGIO130 (1) Taajuusmittaus FMMXU 1 1 1, 2,... = sisällytettyjen instanssien määrä () = valinnainen 1) Suojaustoiminnon instanssit ilmaisevat käytettävissä olevien identtisten suojaustoimintolohkojen lukumäärää vakiokonfiguraatiossa. 2) Io valittavissa parametrin mukaan, Io mitattu oletusarvona 3) "Uo mitattu" on aina käytetty. 4) Io valittavissa parametrin mukaan, "Io laskettu" oletusarvona 5) "Uo mitattu" on aina käytetty. 6) Vaihtoehtona voidaan tilata yhtä seuraavista: admittansiin perustuva maasulku, tehonmittaukseen perustuva maasulku tai harmonisiin perustuva maasulku. Vaihtoehto on lisäys olemassa olevaan alkuperäisen konfiguraation maasulkuun. Vaihtoehtoisella maasululla on myös ennaltamääritelty konfiguraatio releessä. Vaihtoehtoinen maasulku voidaan asettaa päälle tai pois. 7) Uo valittavissa parametrin mukaan, Uo mitattu oletusarvona 8) "Uo mitattu" on aina käytetty. 9) "Io mitattu" on aina käytetty. 10) Yleiskäyttöisen suojausfunktion käyttökohteina ovat esimerkiksi RTD/mA-pohjainen suojaus tai analoginen GOOSE. 11) Sähkönlaadun vaihtoehto sisältää virran kokonaiskulutuksen särön, jännitteen kokonaisharmonisen särön ja jännitteen vaihtelun. 3. Suojaustoiminnot Releessä on kaksiportainen vaihe-erotellun johdon ja kaapelin erovirtasuojaus, vaiheylivirtasuojaus, vastavirran ylivirtasuojaus ja katkaisijavian suojaus. Valitusta vakiokonfiguraatiosta riippuen voidaan perustoiminnallisuuteen lisätä ilmasyöttöjohtojen terminen ylikuormitussuojaus, suuntaamaton tai suunnattu ylivirtasuojaus, suunnattu tai suuntaamaton maasulkusuojaus, herkkä maasulkusuojaus, vaihekatkossuojaus, hetkellinen/katkeileva maasulkusuojaus, nollaylijännitesuojaus, vaihejännitteeseen ja taajuuteen perustuva suojaus sekä kolminapainen, automaattinen monilaukaisujälleenkytkentä. Vakiokonfiguraatioille B, D ja E admittanssipohjaista, tehonmittaukseen perustuvaa tai harmonisiin perustuvaa maasulkusuojausta tarjotaan vaihtoehtona suunnatun maasulkusuojauksen lisäksi. Johdon ja kaapelin erovirtasuojaustoiminto sisältää vakavoitetun alemman portaan ja hetkellisen ylemmän portaan. Vakavoitetussa alemmassa portaassa on herkkä erovirtasuojaus, ja se säilyy vakaana esimerkiksi virtamuuntajan kyllästymistilassa. Alemman portaan toimintaa voidaan estää käyttämällä toisen harmonisen havaitsemista, jos vyöhykkeen ulkopuolella oleva tehomuuntaja kytketään verkkoon. Hetkellinen ylempi porras tarjoaa vähemmän herkän erovirtasuojauksen, mutta se mahdollistaa nopeaa toimintaa suurten vikavirtojen aikana. Jos suojausvyöhykkeessä on muuntaja, kytkentäryhmä on automaattisesti kompensoitu käämitysten ja kytkentäryhmän kellonarvon perusteella. Alemman portaan toiminta-ajan karakteristiikka voidaan asettaa vakioaika- tai käänteisaikamoodiin. Suora yhteislaukaisutoiminto varmistaa, että molemmat päät laukaistaan aina samanaikaisesti riippumatta vikavirran osuudesta. 4. Käyttöalue -relettä voidaan käyttää erilaisissa absoluuttisen selektiivistä yksikkötyyppistä suojausjärjestelmää vaativissa sovelluksissa. Johdon ja kaapelin erovirtasuojauksen suojausvyöhyke on se johdon ja kaapelin osa, joka määräytyy virtamuuntajien sijainnista paikallisessa ala-asemassa ja etäalaasemassa. -relettä voidaan käyttää myös johdon ja kaapelin erovirtasuojaukseen, jos suojatussa johdon ja kaapelin osassa on vyöhykkeensisäinen muuntaja. Yhdistelemällä horisontaalista GOOSE-kommunikointia asemaväylän kautta ja binääristä signaalinsiirtoa suojauksen kommunikointilinkin kautta tarjoutuu uusia sovellusmahdollisuuksia perinteisen johdon ja kaapelin erovirtasuojauksen lisäksi. Eräs mielenkiintoinen ala-asemien väliseen signaalinsiirtoon perustuva sovellus on sähkönsyötön menetyksen suojaus (LOM) hajautetun sähköntuotannon verkoissa. Tavanomaisella sähkönsyötön menetyksen suojauksella on vaikea päästä samalle tasolle kuin binäärisignaalisiirron ja horisontaalisen GOOSEkommunikaation suorituskyvyn yhdistelmällä, mitä tulee nopeuteen, selektiivisyyteen ja luotettavuuteen. ABB 11

12 I U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear R L I U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear R L Johdon ja kaapelin erovirtasuojaus ja ohjaus on ihanteellinen rele lähtöjen suojaukseen suljettuja silmukoita sisältävissä verkkokonfiguraatioissa. Normaaleissa käyttöolosuhteissa johdon tai kaapelin silmukka on suljettu. Suljetun silmukan tavoitteena on sähkönsaannin varmistaminen loppukäyttäjille. Suljetun silmukan konfiguraation tuloksena on, että järjestelmässä olevaa vikapaikkaa syötetään vikavirralla kahdelta suunnalta. Käyttämällä tavallista ylivirtasuojausta, joko suunnattua tai suuntaamatonta, on vaikeaa saavuttaa nopeaa ja selektiivistä oikosulkusuojausta. Johdon ja kaapelin erovirtasuojauksen tarjoavilla -releillä verkoston viallinen osa voidaan erottaa selektiivisesti. Näin varmistetaan sähkönjakelu verkoston terveelle osalle. Vakiokonfiguraatio E sisältää yhden tavanomaisen nollavirtatulon (Io) ja kolme yhdistelmäanturituloa vaihevirroille ja vaihejännitteille. Kolmen yhdistelmäanturin kytkentä tehdään RJ-45-tyyppisellä liittimellä. Anturit tarjoavat määrättyjä etuja verrattuna tavanomaisiin virtaja jännitemittamuuntajiin. Esimerkiksi virta-anturit eivät kyllästy suurilla virroilla, vaan ne kuluttavat vähemmän energiaa ja ovat kevyempiä, ja jänniteantureissa ferroresonanssin riski on eliminoitu. Anturitulot mahdollistavat myös releen käytön kompakteissa keskijännitekojeistoissa, sellaisissa kuin ABB:n UniGear Digital, SafeRing ja SafePlus, joissa on rajoitettu tila tavanomaisille mittamuuntajille ja jotka näin vaativat anturiteknologian käyttöä. Lisäksi sovittimet mahdollistavat myös sellaisten anturien käytön, joissa on kaksois-bncliittimet. Tietyissä käyttöolosuhteissa, kuten ensiölaitteiden huollossa tai ala-aseman laajennusprojekteissa, on tarve kytkeä yhteen verkoston osia, jotka normaalisti ovat erotetut. Verkoston suojalaitteiden mittavan uudelleenparametroinnin välttämiseksi verkon topologiaa muutettaessa johdon ja kaapelin erovirtasuojareleitä voidaan käyttää saavuttamaan absoluuttisen selektiivinen johdon ja kaapelin suoja silmukoiduissa verkostoissa. Suojauksen tietoliikenne O 3I 3I O I I Vak. konf. A Vak. konf. A ANSI IEC ANSI IEC 46 I2> 46 I2> 50P/51P 3I>>> 50P/51P 3I>>> 51BF/51NBF 3I>/Io>BF 51BF/51NBF 3I>/Io>BF 51P-1/51P-2 3I>/3I>> 51P-1/51P-2 3I>/3I>> 87L 3ΔI> 87L 3ΔI> BST BST BST BST MCS 3I MCS 3I MCS 3I MCS 3I GUID-28763BDA-8E CDD-F2A208E79E25 V1 FI Kuva 6. Vakiokonfiguraatiota A käyttävän kahden primäärisen ala-aseman välisen yhteenkytkevän johdon ja kaapelin erovirtasuojaus. Vakiokonfiguraatiota A käyttävän kahden primäärisen alaaseman välisen yhteenkytkevän johdon ja kaapelin erovirtasuojaus. Lisäksi se tarjoaa suojausta vyöhykkeessä olevalle tehomuuntajalle, jos sellainen on käytössä ja sijaitsee suojatulla vyöhykkeellä. 12 ABB

13 I I I I U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A A A A Clear R L Clear R L Clear R L Clear R L Johdon ja kaapelin erovirtasuojaus ja ohjaus 3U Uo Vak. konf. D 3I O ANSI 46 IEC I2> 47O-/59 U2>/3U> Io 47U+/27 50P/51P U1</3U< 3I>>> 51BF/51NBF 3I>/Io>BF Io Suojauksen tietoliikenne 67N-1/67N-2 87L BST MCS 3I Io> /Io>> 3ΔI> BST MCS 3I 3I Vak. konf. B/C ANSI IEC O 46 I2> 49F/49T 3Ith>F/3Ith>T 50P/51P 3I>>> 51BF/51NBF 3I>/Io>BF 51N Io> 87L 3ΔI> BST BST MCS 3I MCS 3I GUID-3084D6C AA10-DAC1A772077C V1 FI Kuva 7. Vakiokonfiguraatiota D ja B tai C käyttävän johdon ja kaapelin erovirtasuojaus. Vakiokonfiguraatiota D ja B tai C käyttävän johdon ja kaapelin erovirtasuojaus. Lisäksi se tarjoaa suojausta vyöhykkeessä olevalle tehomuuntajalle, jos se on käytössä ja jos se sijaitsee suojatulla vyöhykkeellä. 3I Vak. konf. E 3U O ANSI 46 IEC I2> 47O-/59 U2>/3U> 47U+/27 U1</3U< Io 50P/51P 51BF/51NBF 3I>>> 3I>/Io>BF 67N-1/67N-2 Io> /Io>> Suojauksen tietoliikenne 87L BST 3ΔI> BST Io Vak. konf. E 3U ANSI IEC 3I 46 47O-/59 I2> U2>/3U> O 47U+/27 50P/51P U1</3U< 3I>>> 51BF/51NBF 3I>/Io>BF 67N-1/67N-2 Io> /Io>> 87L 3ΔI> BST BST GUID-6802EC2A-DC22-44E6-8BD2-DF7DCEAAEBA0 V1 FI Kuva 8. Vakiokonfiguraatiota E käyttävän johdon ja kaapelin erovirtasuojaus. ABB 13

14 Vakiokonfiguraatiota E käyttävä johdon ja kaapelin erovirtasuoja, jossa virta-antureita (Rogowski-kela) ja jänniteantureita (jännitteenjakaja) käytetään mittauksissa. Lisäksi se tarjoaa suojausta vyöhykkeellä olevalle tehomuuntajalle, jos sellainen on käytössä ja sijaitsee suojatulla vyöhykkeellä. Vakiokonfiguraatio D on esikonfiguroitu erityisesti ABB:n kojeistoja, kuten UniGear Digitalia varten. Tämän konfiguraation käyttö ei ole rajoitettu ainoastaan tähän tarkoitukseen. 5. Tuetut ABB-ratkaisut ABB:n 615-sarjan suojaus- ja ohjausreleet yhdessä verkostoautomaation ohjausyksikön COM600 kanssa muodostavat aidon IEC ratkaisun sähkölaitosten ja teollisuuden sähköjärjestelmien luotettavalle sähkönjakelulle.järjestelmäsuunnittelun helpottamiseksi ja tehostamiseksi ABB:n releissä on liittämistä helpottavat connectivity package -paketit. Connectivity package -paketit sisältävät kokoelman ohjelmistoja ja relekohtaista tietoa, kuten yksiviivakaavion mallipohjia ja täyden reletietomallin. Tietomalli sisältää myös tapahtuma- ja parametrilistoja. Connectivity package -paketeilla releet voidaan helposti konfiguroida PCM600:lla ja yhdistää verkostoautomaation COM600- ohjausyksikköön tai verkoston MicroSCADA Pro -ohjaus- ja hallintajärjestelmään. 615-sarjan releet tarjoavat luontaisen tuen IEC standardille sisältäen myös binäärisen ja analogisen horisontaalisen GOOSE-viestinnän. Lisäksi prosessiväylä, jossa on analogisten vaihejännitteiden näytteenotettuja arvoja, on tuettu. Tavanomaiseen johdolliseen laitteidenväliseen signalointiin verrattuna peer-to-peer-kommunikointi kytketyn Ethernet-LANin kautta tarjoaa edistyksellisen ja monipuolisen alustan sähköjärjestelmien suojaukseen. Suojausjärjestelmän lähestymistavan selväpiirteisten ominaisuuksien joukossa ovat IEC ala-asema-automaatiostandardin täyden toteutuksen mahdollistamat nopea tiedonsiirtokyky, suojauksen ja tiedonsiirron yhtenäisyyden jatkuva valvonta ja uudelleenkonfiguroinnin ja päivitysten luontainen joustavuus. Ala-asematasolla COM600 käyttää kennotasoisten releiden tietosisältöä ala-asematasoisen toiminnallisuuden parantamiseksi. COM600:n tärkeänä ominaisuutena on verkkoselainpohjainen käyttöliittymä, jossa on muokattava kojeistokennojen ratkaisujen yksiviivakaavioita havainnollistava graafinen näyttö. SLD-ominaisuus on erityisen hyödyllinen käytettäessä 615-sarjan releitä ilman valinnaista yksiviivakaavion ominaisuutta.com600:n verkkokäyttöliittymä antaa koko ala-asemasta myös tiedon saantia helpottavan yleiskuvan, joka sisältää relekohtaisia yksiviivakaavioita. Alaaseman laitteisiin ja prosesseihin on myös pääsy kaukokäytön verkkokäyttöliittymän kautta, mikä parantaa henkilöturvallisuutta. Lisäksi COM600:aa voidaan käyttää paikallisena varastona alaaseman tekniselle dokumentaatiolle ja releiden keräämälle verkostotiedolle. Kerätty verkostotieto mahdollistaa verkoston vikatilanteiden laajan raportoinnin ja analysoinnin COM600:n tietohistorian ja tapahtumakäsittelyn ominaisuuksien avulla. Historiatietoa voidaan käyttää prosessien ja laitetoiminnan tarkkaan seurantaan käyttämällä sekä reaaliaikaisiin että aiempiin arvoihin perustuvia laskelmia. Parempi prosessien dynamiikan ymmärtäminen saavutetaan yhdistelemällä aikaan perustuvia prosessimittauksia tuotanto- ja huoltotapahtumiin. COM600 voi toimia myös porttina ja se huolehtii ala-aseman releiden ja asematason ohjaus- ja hallintajärjestelmien, kuten MicroSCADA Pron ja System 800xA:n, saumattomasta liitettävyydestä. COM600:n GOOSE Analyzer -käyttöliittymä mahdollistaa horisontaalisen IEC sovelluksen seuraamisen ja analysoinnin käyttöönotossa ja käytössä asematasolla. Kaikki ala-aseman käytönaikaiset GOOSE-tapahtumat kirjataan, mikä mahdollistaa parannetun järjestelmävalvonnan. Taulukko 3. Tuetut ABB-ratkaisut Tuote Verkostoautomaation ohjain COM600 MicroSCADA Pro SYS 600 System 800xA Versio 4.0 SP1 tai uudempi 9.3 FP2 tai uudempi 5.1 tai uudempi 14 ABB

15 ABB MicroSCADA Pro/ System 800xA Sähkölaitos: IEC Teollisuus: OPC COM600 Web-pohjainen käyttöliittymä COM600 Web-pohjainen käyttöliittymä Ethernet-kytkin PCM600 Ethernet-kytkin PCM600 Analoginen ja binäärinen horisontaalinen GOOSE-kommunikatio IEC Analoginen ja binäärinen horisontaalinen GOOSE-kommunikatio IEC GUID-4D002AA0-E35D-4D3F-A157-01F1A3044DDB V1 FI Kuva 9. Esimerkki ABB:n sähköjärjestelmästä, jossa on käytössä Relion-releet, verkostoautomaation ohjain COM600 ja MicroSCADA PRo/ System 800xA 6. Ohjaus lisää toiminnallisuutta katkaisijan ohjaukseen etupaneelin käyttöliittymän kautta tai kauko-ohjauksen avulla. Katkaisijan ohjauksen lisäksi yhtenä releen merkittävänä ominaisuutena on kaksi ohjauslohkoa, jotka on tarkoitettu erottimien moottoriohjaukseen tai katkaisijavaunulle ja niiden asennonosoituksille. Lisäksi releessä on yksi ohjauslohko, joka on tarkoitettu yhden maadoituserottimen moottoriohjaukseen ja sen asennonosoitukseen. Releessä tarvitaan kaksi fyysistä binääristä tuloa ja kaksi fyysistä binääristä lähtöä jokaista käyttöönotettua ohjattavaa primäärilaitetta kohden. Valitusta releen vakiokonfiguraatiosta riippuen käyttämättömien binääristen tulojen ja binääristen lähtöjen lukumäärä vaihtelee. Lisäksi jotkut vakiokonfiguraatiot tarjoavat myös valinnaisia laitteistomoduuleja, jotka lisäävät käytettävissä olevien binääristen tulojen ja lähtöjen lukumäärää. Mikäli valitun vakiokonfiguraation käytettävissä olevien binääristen tulojen/lähtöjen lukumäärä ei riitä, suositellaan seuraavia vaihtoehtoja: Releen valittu vakiokonfiguraatio voidaan muokata muutaman alun perin muihin tarkoituksiin konfiguroitujen binääritulojen ja binäärilähtöjen vapauttamiseksi soveltuvin osin. Releeseen voidaan yhdistää ulkoinen tulo- tai lähtömoduuli, esimerkiksi RIO600. Ulkoisen I/O-moduulin binäärisiä tuloja ja lähtöjä voidaan käyttää sovelluksen vähemmän aikakriittisiin binäärisiin signaaleihin. Yhdistäminen mahdollistaa muutaman alun perin varatun binäärisen tulon ja lähdön vapauttamisen releen vakiokonfiguraatiossa. Primäärilaitteiden ohjaukseen valittujen releen binäärilähtöjen sopivuus, esimerkiksi niiden kytkentä-, kuormitettavuus- ja katkaisukapasiteetti, tulee varmistaa huolellisesti. Mikäli primäärilaitteen vaatimukset ohjauspiirin suhteen eivät toteudu, ulkopuolisten apureleiden käyttöä tulisi harkita. Releen käyttöliittymän valinnainen iso graafinen LCD sisältää yksiviivakaavion (SLD), jossa on olennaisten primäärilaitteiden asennonosoitus. Sovelluksen vaatimat lukitusjärjestelmät ABB 15

16 konfiguroidaan signaalimatriisin tai PCM600:n sovelluskonfiguroinnin toiminnallisuuden avulla. 7. Mittaukset Rele mittaa jatkuvasti vaihevirtoja, virtojen symmetrisiä komponentteja ja nollavirtaa. Jos releessä on jännitemittaukset, se mittaa myös nollajännitettä.lisäksi rele laskee enimmäiskuormituksen käyttäjän määrittämänä ajanjaksona, suojattavan kohteen termisen ylikuormituksen sekä virran vasta- ja myötäkomponentin suhteeseen perustuvan vaiheepäbalanssiarvon. Lisäksi rele seuraa vaihe-eron, vakavoinnin ja etäpään vaihevirtoja. Mitattuja arvoja voidaan käyttää paikallisesti releen etupaneelin käyttöliittymän avulla tai etäkäyttönä releen tietoliikenneliittymän kautta. ja voi käyttää sekä paikan päällä että etäkäytössä verkkopohjaisen käyttöliittymän avulla. Rele on varustettu kuormitustilanteen tallentimella. Kuormitustilanneominaisuus tallentaa jaksollisena aikavälinä otetut kuormatiedot (kysyntäjakso). Tallenteet ovat COMTRADE-muodossa. 8. Vianpaikannus :n merkittävänä ominaisuutena on valinnainen impedanssia mittaava vianpaikannustoiminto, joka soveltuu säteittäisten jakelujärjestelmien oikosulkujen paikantamiseen. Maasulku voidaan paikallistaa tehollisesti ja pienresistiivisesti maadoitetuissa verkostoissa. Sellaisissa olosuhteissa, joissa vikavirran suuruus on ainakin samaa tasoa tai suurempi kuin kuormitusvirta, maasulkuja voidaan myös paikantaa maasta eristetyissä jakeluverkostoissa. Vianpaikannustoiminto tunnistaa vikatyypin ja laskee sitten etäisyyden vikapaikkaan. Vikaresistanssin arvio lasketaan myös. Arvio antaa tietoa mahdollisesta vian syystä ja vikapaikan arvioidun etäisyyden tarkkuudesta. 9. Häiriötallennin Releessä on häiriötallennin, jossa on jopa 12 analogista ja 64 binääristä signaalikanavaa. Analogikanavia voidaan asettaa tallentamaan joko aallonmuotoa tai mitattujen virtojen ja jännitteiden trendejä. Analogiset kanavat voidaan määrittää aloittamaan tallennustoiminto, kun mitattu arvo alittaa tai ylittää asetusarvon. Binääriset signaalikanavat voidaan määrittää aloittamaan tallennus binäärisignaalin nousevalla tai laskevalla reunalla tai kummallakin reunalla. kautta releeseen tuleva ulkoinen ohjaussignaali voidaan määrittää laukaisemaan tallennus.tiedot tallentuvat haihtumattomaan muistiin, josta ne voidaan ladata myöhempää vika-analyysiä varten. 10. Tapahtumarekisteri Releessä on tapahtumajärjestystietojen keruuta varten haihtumaton muisti, johon mahtuu 1024 tapahtumaa aikaleimoineen. Tiedot jäävät haihtumattomaan muistiin, vaikka releen syöttövirta katkeaisi hetkellisesti. Tapahtumarekisteri helpottaa syöttöjärjestelmän vikojen ja häiriöiden analysointia ennen vian ilmenemistä ja sen jälkeen. Releen tiedon prosessoinnin ja taltioinnin kasvatettu kapasiteetti antaa edellytykset tulevien verkostokonfiguraatioiden kasvavan tiedontarpeen tukemiseen. Tapahtumajärjestystietoja voidaan käyttää paikallisesti releen etupaneelin käyttöliittymän avulla tai etäkäyttönä releen kommunikaatioliitännän kautta. Tietoja voi käyttää sekä paikan päällä että etäkäytössä verkkopohjaisen käyttöliittymän avulla. 11. Rekisteröidyt arvot Rele pystyy tallentamaan 128 viimeisen vikatapahtuman tietueet. Näiden tallenteiden avulla käyttäjä voi analysoida sähköjärjestelmän tapahtumia. Jokaisessa tallenteessa on vaihe-, ero- ja vakavointivirran arvot, aikaleima ja niin edelleen. Vikatallennus voidaan laukaista käynnistyssignaalilla, suojalohkon laukaisusignaalilla tai molemmilla. Käytettävissä olevat mittaustavat ovat DFT-, RMS- ja huipusta huippuun - mittaus. Vikatallennus tallentaa releen mittausarvoja sillä hetkellä kun jokin suojaustoiminto käynnistyy. Lisäksi rele tallentaa erikseen enimmäiskuormitusvirran aikaleimoineen. Oletusasetuksen mukaan tietueet tallentuvat haihtumattomaan muistiin. 12. Kunnonvalvonta Releen kunnonvalvontatoiminnot tarkkailevat katkaisijan toimintaa ja kuntoa jatkuvasti. Toiminnot seuraavat katkaisijan jousen latausaikaa, SF6-kaasunpainetta, katkaisuaikaa ja toimimattomuusaikaa. Valvontatoiminnot tarjoavat katkaisijan toimintaan liittyviä historiatietoja, joita voidaan käyttää ennakoivan huollon ajoittamiseen. Lisäksi rele sisältää käyntiaikalaskurin, joka valvoo, kuinka monta tuntia suojattu laite on ollut toiminnassa. Tämän ansiosta laitteen aikaan perustuva ennakoiva huollon aikatauluttaminen on mahdollista. Oletusasetuksen mukaan binäärikanavat on määritetty tallentamaan ulkoiset tai sisäiset relesignaalit, kuten releportaiden havahtumis- tai laukaisusignaalit, tai ulkoiset lukitus- tai ohjaussignaalit. Releen binäärisignaalit, kuten suojauksen havahtumis- tai laukaisusignaalit, tai binääritulon 16 ABB

17 13. Laukaisupiirivalvonta Laukaisupiirin valvonta valvoo laukaisupiirin käytettävyyttä ja toimintakuntoa jatkuvasti. Se mahdollistaa avoimen piirin valvonnan sekä katkaisijan auki- että kiinni-asennossa. Lisäksi se havaitsee katkaisijan ohjausjännitteen katkeamisen. 14. Itsevalvonta Releen sisäänrakennettu itsevalvontajärjestelmä tarkkailee jatkuvasti releen laitteiston tilaa ja ohjelmiston toimintaa. Havaitusta viasta tai virhetoiminnasta ilmoitetaan käyttäjälle. Pysyvä relevika lukitsee suojaustoiminnot virheellisen toiminnan estämiseksi. 15. Virtapiirivalvonta Rele sisältää virtapiirin valvonnan. Virtapiirin valvontaa käytetään vikojen havaitsemiseen virtamuuntajan toisiopiirissä. Havaittuaan vian virtapiirin valvontatoiminto aktivoi hälytys- LEDin ja lukitsee johdon ja kaapelin erovirtasuojauksen ja vastakomponentin ylivirtasuojauksen toiminnot, jotta vältyttäisiin tahattomalta toiminnalta. Virtapiirin valvontatoiminto laskee suojaussydänten vaihevirtojen summan ja vertaa summaa kaapelivirtamuuntajasta tai vaihevirtamuuntajien erillisistä sydämistä saatuun mitattuun yksittäiseen vertailuvirtaan. 16. Suojauksen tietoliikenne ja valvonta Releidenvälinen kommunikointi on mahdollista erityisen kuituoptisen kommunikointikanavan avulla. LC-liittimillä varustettua 1300 nm:n monimuoto- tai yksimuotokuitua käytetään johdon ja kaapelin erovirtakommunikointiin. Kanavaa käytetään releidenväliseen vaihe-erotellun virta-arvotiedon siirtoon. Kahden maantieteellisesti toisistaan erilleen sijoitetun releen virtavektoreiden on oltava aikakoordinoituja, jotta virran erovirta-algoritmi voidaan suorittaa oikein. Niin kutsuttua kaikumenetelmää käytetään aikasynkronointiin. Mitään ulkopuolisia laitteita kuten GPS-kelloja ei täten tarvita johdon ja kaapelin erovirtasuojauksen kommunikoinnissa. Vaihtoehtona valokuitukommunikaatiolinkille voidaan luoda galvaaninen yhteys johtolinkin kautta, joka koostuu kierretystä parijohdosta ja RPW600- linkkipäätekommunikointimodeemeista. Valinnainen galvaaninen johtoyhteyslinkki on myös ihanteellinen ja kustannustehokas jälkiasennusratkaisu sähkömekaanisille johdon ja kaapelin erovirtasuojausinstallaatioille. Verrattuna tavanomaisiin yhdistetyn sekvenssin johdon ja kaapelin erovirtasuojausratkaisuhiin, joissa on analoginen galvaaninen johtokommunikaatio, -releet yhdessä RPW600- tiedonsiirtomodeemien kanssa tarjoavat modernin vaiheerotellun johdon ja kaapelin erovirtasuojausratkaisun olemassa olevien galvaanisten johtoyhteyksien kautta. Galvaaninen johtolinkki tukee samoja suojaus- ja tiedonsiirtotoiminnallisuuksia kuin kuituoptinen linkki. Modeemit indikoivat toiminnan laadun (QoS), ja rele valvoo jatkuvasti tiedonsiirtolinkkiä. RPW600-modeemi tarjoaa 5 kv:n (RMS) tasoisen eristyksen galvaanisen yhteysjohdon liittimien ja maan välillä. RPW600-modeemit (master ja seuraaja) on galvaanisesti yhdistetty johdon jompaankumpaan päähän ja kytketty releeseen optisesti lyhyillä optisilla yksimuotokaapeleilla. Jos käytetään 0,8 mm 2 :n kierrettyjä parikaapeleita, tyypillisesti jopa 8 kilometrin etäisyyksiä galvaanisissa yhteyslinkeissä tuetaan. Kierretyn parin yhteysjohtokaapelit saattavat kuitenkin hyvissä olosuhteissa tukea pitempiäkin katettavia etäisyyksiä. Tuetun yhteysjohtolinkin pituus riippuu myös installaation kohinaympäristöstä. Mikäli on tarpeen korvata yhteysjohtokaapelit kuituoptisilla kaapeleilla, releen yhdenmuodon kuituoptisia LC-liittimiä voidaan hyödyntää kuituoptisen tiedonsiirtolinkin suoraan liittämiseen. Jatkuvan suojauksen tiedonsiirron ohella tiedonsiirtokanavaa voidaan myös käyttää binäärisignaalisiirtoon (BST) eli releidenväliseen käyttäjän konfiguroiman binääritiedon siirtoon. Käyttäjän määrittelemiin tarkoituksiin on käytettävissä yhteensä kahdeksan BST-signaalia. BST-signaalit voivat tulla releen binäärituloista tai sisäisistä logiikoista, ja ne voivat olla osoitettu etäällä olevan releen binäärilähtöihin tai sisäisiin logiikkoihin. Suojauksen tiedonsiirron valvonta valvoo jatkuvasti suojauksen tiedonsiirtolinkkiä. Rele estää välittömästi johdon ja kaapelin erovirtasuojauksen toiminnan, jos tiedonsiirron linkissä havaitaan vakava häiriö, joka häiritsee toiminnon oikeaa toimintaa. Lopulta annetaan hälytyssignaali, jos häiriö, joka indikoi pysyvää vikaa suojauksen tiedonsiirrossa, jatkuu. Lisäksi ylivirtasuojauksen kaksi ylempää porrasta vapautuvat oletuksena. ABB 17

18 Kuituoptinen tiedonsiirtoyhteys erovirtatiedon välitykseen releiden välillä Suojauksen tietoliikenne ja valvonta Binaarinen signaalisiirto GUID-8CE71CC9-F0EA-4BE9-B CAEA9FA58 V2 FI Kuva 10. Kuituoptinen suojauksen kommunikaatiolinkki RPW600- modeemi Galvaaninen yhteys erovirtatiedon välitykseen releiden välillä RPW600- modeemi Suojauksen tietoliikenne ja valvonta Binaarinen signaalisiirto GUID-12C CB9-4FA9-B9F4-3D8F21015DCF V2 FI Kuva 11. Galvaaninen suojauksen kommunikaatiolinkki 17. Käytönvalvonta Valtuuttamattoman käytön estämiseksi ja tietojen eheyden varmistamiseksi releessä on nelitasoinen roolipohjainen käyttäjäntodennusjärjestelmä, jossa pääkäyttäjä voi määrittää erilliset salasanat katselun, käytön, huollon ja hallinnon tasoille. Käytönvalvontajärjestelmää voidaan käyttää etupaneelin käyttöliittymässä, selainpohjaisessa käyttöliittymässä sekä PCM600-työkalussa. 18. Tulot ja lähdöt Riippuen valitusta vakiokonfiguraatiosta, releessä on kolme vaihevirtatuloa ja yksi nollavirtatulo suuntaamatonta maasulkusuojausta ja virtapiirin valvontaa varten tai kolme vaihevirtatuloa, yksi nollavirtatulo ja yksi nollajännitetulo suunnattua maasulkusuojausta ja virtapiirin valvontaa varten. Vakiokonfiguraatio E sisältää yhden tavanomaisen nollavirtatulon (Io 0,2/1 A) ja kolme anturituloa kolmen yhdistelmäanturin suoraa kytkemistä varten RJ-45-liittimillä. Vaihtoehtona yhdistelmäantureille voidaan sovittimia käyttämällä hyödyntää erillisiä virta- ja jänniteantureita. Lisäksi sovittimet mahdollistavat myös kaksois-bnc-liittimillä varustettujen anturien käytön. Vaihevirtatulojen nimellisvirrat ovat 1/5A. Käytettävissä on kaksi nollavirtatuloa, 1/5 A tai 0,2/1 A. 0,2/1 A -tuloa käytetään normaalisti sovelluksissa, jotka vaativat herkkää maasulkusuojausta ja joissa käytetään kaapelivirtamuuntajia. Nollajännitetulo kattaa nimellisjännitteet V. Vaihevirtatulo 1 A tai 5 A, nollavirtatulo 1 A tai 5 A tai vaihtoehtoisesti 0,2 A tai 1 A sekä nollajännitetulon nimellisjännite valitaan releen ohjelmistossa. Myös binääritulon kynnysarvot VDC valitaan säätämällä releen parametrien asetuksia. Kaikki binääritulojen ja -lähtöjen koskettimet voidaan vapaasti määrittää signaalimatriisityökalulla tai PCM600:n sovelluskonfigurointitoiminnallisuudella. Katso tarkempia lisätietoja tuloista ja lähdöistä tulo/lähtöyhteenvetotaulukosta ja liitinkaavioista. 18 ABB

19 Taulukko 4. Tulojen/lähtöjen yleiskatsaus Vak. konf. Tilauskoodinumero Analogiset kanavat Binäärikanavat CT VT Yhdistelmä sensori BI BO RTD ma A B C AC AA / AB AC AD PO + 6 SO - - AF PO + 9 SO - - AC PO + 6 SO - - AE PO + 9 SO - - AD PO + 6 SO - - AF PO + 9 SO - - D FE / FF AD PO + 6 SO 2 1 AE / AF AG PO + 6 SO - - E DA AH PO + 6 SO Aseman tietoliikenne Rele tukee erilaisia tietoliikenneprotokollia, mukaan lukien IEC 61850, Modbus ja DNP3.Profibus DPV1 - kommunikointiprotokolla on tuettu käyttämällä protokollakonvertteria SPA-ZC 302. Käyttötiedot ja ohjaustoiminnot ovat käytettävissä näiden yhteyskäytäntöjen kautta. Jotkin tietoliikennetoiminnot, kuten usean releen välinen horisontaalinen tietoliikenne, ovat kuitenkin käytettävissä vain IEC tiedonsiirtoprotokollan avulla. IEC tietoliikennetoteutus tukee kaikkia valvonta- ja ohjaustoimintoja. Myös parametriasetuksia, häiriötiedoston tietueita sekä vikatietoja voidaan käyttää IEC yhteyskäytännön kautta. Häiriötiedoston tietueet voidaan hakea mihin tahansa Ethernet-sovellukseen standardinmukaisessa COMTRADE-tiedostomuodossa. Suojarele tukee tapahtumien raportointia asemaväylän viidelle työasemalle samanaikaisesti. Suojarele voi lähettää binäärisignaaleja toisiin releisiin (niin sanottu horisontaalinen tietoliikenne) IEC GOOSE (Generic Object Oriented Substation Event) -profiilin avulla. Binääristä GOOSE-viestintää voidaan käyttää esimerkiksi suojaukseen sekä keskinäistoimintaan perustuvaan suojaukseen. Rele täyttää IEC standardin määrittämät jakeluasemien sovellusten laukaisuun liittyvät GOOSEsuorituskykyvaatimukset. Lisäksi suojarele tukee analogisten arvojen lähetystä ja vastaanottoa GOOSE-viestinnän avulla. Analoginen GOOSE-viestintä mahdollistaa analogisten mittausarvojen nopean siirron asemaväylällä ja helpottaa näin esimerkiksi RTD-syöttöarvojen, kuten ympäristön lämpötilan arvojen, jakamista muiden relesovellusten kanssa. ABB 19

20 Asiakas A Asiakas B Verkko A Verkko B Hallittu Ethernet-kytkin RSTP-tuella Hallittu Ethernet-kytkin RSTP-tuella GUID-AB81C355-EF5D AE0-01DC076E519C V4 FI Kuva 12. Itsekorjautuva Ethernet-rengasratkaisu. Suojareleessä on valinnainen toinen Ethernet-väylä, mikä mahdollistaa itsekorjautuvan Ethernet-rengastopologian luomisen. Kaksi galvaanista RJ-45-porttia sisältävä tietoliikennemoduuli mahdollistaa kustannustehokkaan tietoliikennerenkaan rakentamisen CAT5-STP-kaapeleilla ja RSTP-yhteyskäytäntöä tukevalla hallitulla kytkimellä. Hallittu kytkin ohjaa silmukan eheyttä, reitittää tiedot ja korjaa tietovirtauksen tietoliikennehäiriön tapauksessa. Rengastopologian suojareleet toimivat tietoliikennettä välittävinä hallitsemattomina kytkiminä. Ethernetrengasratkaisu tukee enintään kolmenkymmenen 615-sarjan releen liittämistä. Jos halutaan liittää yli 30 suojarelettä, verkko kannattaa jakaa useisiin renkaisiin, joissa kussakin on enintään 30 relettä. Itsekorjautuvan Ethernet-rengasratkaisun avulla voidaan välttää yksittäiseen vikakohtaan liittyvät ongelmat ja tehostaa tietoliikenteen luotettavuutta. Ratkaisua voi käyttää Ethernetpohjaisissa IEC , Modbus- ja DNP3- yhteyskäytännöissä. Kaikki tietoliikenneliittimet etuliitäntää lukuun ottamatta sijaitsevat lisävarusteena hankittavissa integroiduissa tietoliikennemoduuleissa. Suojarele voidaan kytkeä Ethernetpohjaisiin tietoliikennejärjestelmiin RJ-45-liittimen (100Base- TX) kautta.jos kytkentää RS-485 verkkoon vaaditaan, voidaan käyttää 9-nastaista ruviliitintä, valinnaista 9-nastaista D- alaliitintä, tai valinnaista ST-tyyppistä lasikuituliitintä. Modbus-toteutus tukee RTU-, ASCII- ja TCP-muotoja. Modbus-vakiotoimintojen lisäksi rele tukee aikaleimattujen tapahtumien hakua, aktiivisen asetusryhmän vaihtoa ja viimeisimpien vikatietojen tallennusta. Modbus-TCP-yhteyttä käytettäessä releeseen voidaan liittää viisi työasemaa samanaikaisesti. Lisäksi Modbus-sarjakommunikaatiota ja Modbus-TCP-kommunikaatiota voidaan käyttää rinnakkain. Tarvittaessa IEC ja Modbus-yhteyskäytäntöjä voidaan käyttää yhtä aikaa. IEC yhteyskäytäntö tukee kahta rinnakkaista sarjakommunikaatioliityntää kahteen eri isäntään. IEC yhteystilassa rele tukee vakiotoimintojen lisäksi aktiivisen asetusryhmän vaihtoa ja häiriötiedostojen tietueiden latausta. DNP3 tukee sekä sarjakommunikaatio- että TCP-moodeja kytkentään enintään viiteen isäntään. Tuettuina ovat aktiivisen asetuksen muuttaminen ja vikatallenteiden lukeminen. DNPsarjakommunikaatiota ja DNP TCP:tä voidaan käyttää rinnakkain. Tarvittaessa sekä IEC että Modbusyhteyskäytäntöjä voidaan käyttää samanaikaisesti. 20 ABB

21 Kun rele käyttää RS-485-väylää sarjakommunikaatioon, tuetaan sekä kaksi- että nelijohdinliityntöjä. Päättäminen sekä ylösveto- ja alasvetovastukset voidaan määrittää tietoliikennekortin hyppyjohtimilla, joten ulkoisia vastuksia ei tarvita. Rele tukee seuraavia aikasynkronointimenetelmiä, joiden aikaleimauksen tarkkuus on 1 ms: Ethernet-pohjainen SNTP (Simple Network Time Protocol) IRIG-B (Inter-Range Instrumentation Group - aikakoodaus B) Etäpään aseman aikareferenssi Sähköverkon erovirta Lisäksi rele tukee aikasynkronointia seuraavien sarjakommunikaatioprotokollien kautta: Modbus DNP3 IEC Erityinen aikasynkronoinnin johdotus. Taulukko 5. Tuetut tietoliikennekäyttöliitynnät ja tiedonsiirtoprotokollat Käyttöliitynnät/Protokollat Ethernet Sarjakommunikaatio 100BASE-TX RJ-45 RS-232/RS-485 Kuituoptinen ST IEC MODBUS RTU/ASCII - MODBUS TCP/IP - - DNP3 (sarjakommunikaatio) - DNP3 TCP/IP - - IEC = Tuettu ABB 21

22 20. Tekniset tiedot Taulukko 6. Mitat Kuvaus Leveys Kehys 177 mm Kotelo 164 mm Korkeus Kehys 177 mm (4U) Kotelo 160 mm Syvyys 201 mm ( mm) Paino koko rele 4,1 kg pelkkä pistoyksikkö 2,1 kg Taulukko 7. Virtalähde Kuvaus Tyyppi 1 Tyyppi 2 Nimellinen apujännite U n 100, 110, 120, 220, 240 VAC, 50 ja 60 Hz 24, 30, 48, 60 VDC 48, 60, 110, 125, 220, 250 VDC Maksimaalinen DC-apujännitteen katkosaika ilman releen resetointia. 50 ms U n:llä Apujännitteen vaihtelu % U n:stä ( V AC) % U n:stä ( V DC) % U n:stä (38, V DC) Käynnistyskynnys 19,2 V DC (24 V DC * 80%) Apujännitesyötön kuorma uinuvassa(p q )/ toimintatilassa DC < 12,0 W (nimellinen)/ < 18,0 W (maks) AC < 16,0 W (nimellinen)/ < 21,0W (maks) DC < 12,0 W (nimellinen)/ < 18,0 W (maks) Aputasajännitteen aaltoisuus Sulakkeen tyyppi Enintään 15% tasajännitearvosta (taajuudella 100 Hz) T4A/250 V Taulukko 8. Mittaustulot Kuvaus Nimellistaajuus 50/60 Hz Virtatulot Nimellisvirta, I n 1/5 A 1) Terminen virtakestoisuus: Jatkuva 4 A 20 A 1 sekunnin ajan 100 A 500 A Dynaaminen virrankesto: Puoliaaltoarvo 250 A A Tuloimpedanssi < 100 mω < 20 mω Jännitetulot Nimellisjännite V AC Jännitteenkesto: Jatkuvasti 10 sekunnin ajan Kuorma nimellisjännitteellä 240 V AC 360 V AC <0,05 VA 1) Nollavirta ja/tai vaihevirta 22 ABB

23 Taulukko 9. Binääritulot Kuvaus Käyttöalue Nimellisjännite Virrankulutus Tehonkulutus Kynnysjännite Reaktioaika ±20 % nimellisjännitteestä VDC 1,6...1,9 ma 31, ,0 mw V DC < 3 ms Taulukko 10. Signaalilähtö X100: SO1 Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms Pienin mahdollinen kosketinkuormitus 250 VAC/DC 5 A 15 A 30 A 1/0,25/0,15 A 100 ma jännitteellä 24 VAC/DC Taulukko 11. Signaalilähdöt ja IRF-lähtö Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC Pienin mahdollinen kosketinkuormitus 250 VAC/DC 5 A 10 A 15 A 1/0,25/0,15 A 10 ma jännitteellä 5 V AC/DC Taulukko 12. Kaksoisnapaiset teholähtöreleet TCS-toiminnolla Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC (kaksi kosketinta kytkettynä sarjaan) Pienin mahdollinen kosketinkuormitus 250 VAC/DC 8 A 15 A 30 A 5/3/1 A 100 ma jännitteellä 24 VAC/DC Laukaisupiirin valvonta (TCS): Ohjausjännitealue Virranotto valvontapiirin läpi VAC/DC ~1,5 m/a Minimijännite TCS-koskettimen yli 20 VAC/DC ( V) ABB 23

24 Taulukko 13. Yksinapainen tehonlähtörele Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC Pienin mahdollinen kosketinkuormitus 250 VAC/DC 8A 15 A 30 A 5/3/1 A 100 ma jännitteellä 24 VAC/DC Taulukko 14. Suurinopeuksinen lähtö HSO binäärisellä tulolla ja lähdöllä BIO0007 Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC Käynnistys Palautus 250 V AC/DC 6 A 15 A 30 A 5/3/1 A 1 ms 20 ms, resistiivinen kuorma Taulukko 15. Etuportin Ethernet-käyttöliitynnät Ethernet-liitäntä Protokolla Kaapeli Tiedonsiirron määrä Etupuoli TCP/IP-protokolla Vakio-Ethernet CAT 5 -kaapeli RJ-45-liittimellä 10 Mb/s Taulukko 16. Suojauksen kommunikointilinkki Vastaliitin Kuitutyyppi Aallonpitus Maks. etäisyys Sallittu polun vaimennus 1) LC MM 62,5/125 or 50/125 μm nm 2 km < 8 db LC SM 9/125 μm 2) nm 20 km < 8 db 1) Sallittu liittimien ja kaapelin yhdessä aiheuttama enimmäisvaimennus 2) Käytä yksimuotoista kuitua suositellulla 3 m:n minimipituudella :n kytkemiseen galvaanisen yhteyslinkin RPW600-modemiin. Taulukko 17. IRIG-B Kuvaus IRIG-aikakoodiformaatti B004, B005 1) Eristystaso Modulaatio Looginen taso Virrankulutus Tehonkulutus 500 V 1 min Moduloimaton 5 V TTL < 4 ma < 20 mw 1) IRIG-standardin mukaan 24 ABB

25 Taulukko 18. Uppoasennetun releen kotelointiluokka Kuvaus Etuosa IP 54 Takaosa, liittimet IP 20 Taulukko 19. Ympäristöolosuhteet Kuvaus Käyttölämpötila ºC (jatkuva käyttö) Käyttölämpötila (lyhytaikainen käyttö) ºC (<16h) 1)2) Suhteellinen kosteus Ilmanpaine Käyttökorkeus < 93%, ei tiivistyvä kpa Enimmillään 2000 m Kuljetus- ja varastointilämpötila ºC 1) MTBF:n ja HMI:n suorituskyvyn aleneminen lämpötila-alueen ºC ulkopuolella 2) LC-kommunikaatiolla varustettujen releiden korkein käyttölämpötila on +70 ºC ABB 25

26 Taulukko 20. Sähkömagneettinen yhteensopivuuskoestus Kuvaus Lajikoearvo Viitteet 1 MHz/100 khz purskehäiriökoe IEC IEC , luokka III IEEE C Yhteismuotoinen 2,5 kv Eromuotoinen 2,5 kv 3 MHz, 10 MHz and 30 MHz purskehäiriökoe IEC IEC , luokka III Yhteismuotoinen 2,5 kv Sähköstaattinen purkaustesti IEC IEC IEEE C Kontaktipurkaus 8 kv Ilmapurkaus 15 kv Radiotaajuinen häiriökoe 10 V (rms) f = 150 khz...80 MHz 10 V/m (rms) f = MHz 10 V/m f = 900 MHz 20 V/m (rms) f = MHz IEC IEC , luokka III IEC IEC , luokka III ENV IEC , luokka III IEEE C Nopea transienttihäiriökoe IEC IEC IEEE C Kaikki portit 4 kv Häiriöjännitekoe IEC IEC Tietoliikenne 1 kv, johdon ja maan välinen Muut portit 4 kv, johdon ja maan välinen 2 kv, johdon ja johdon välinen Verkkotaajuisen (50 Hz) magneettisen kentän sietokoe IEC Jatkuva s Pulssimuotoisen magneettisen kentän sietokoe Vaimennetun värähtelevän magneettisen kentän sietokoe 300 A/m 1000 A/m 1000 A/m 6,4/16 µs IEC IEC s 100 A/m 1 MHz 400 transienttia/s Jännitekuopat ja lyhyet häiriöt 30 % / 10 ms 60 % / 100 ms 60 % / ms >95 % / 5000 ms IEC ABB

27 Taulukko 20. Sähkömagneettinen yhteensopivuuskoestus, continued Kuvaus Lajikoearvo Viitteet Verkkotaajuinen sietokoe Binääritulot IEC IEC , luokka A Yhteismuotoinen 300 V rms Eromuotoinen 150 V rms Johdetut yhteismuotoiset häiriöt 15 Hz khz Koestustaso 3 (10/1/10 V rms) IEC Säteilykoe EN 55011, luokka A IEC Johdettu 0,15...0,50 MHz <79 db (µv) näennäishuippuarvo <66 db (µv) keskiarvo 0, MHz <73 db (µv) näennäishuippuarvo <60 db (µv) keskiarvo Säteilty MHz <40 db (µv/m) näennäishuippuarvo, mitattu 10 metrin etäisyydeltä MHz <47 db (µv/m) näennäishuippuarvo, mitattu 10 metrin etäisyydeltä Taulukko 21. Eristyskokeet Kuvaus Lajikoearvo Viitteet Dielektriset kokeet Pulssijännitekoe 2 kv, 50 Hz, 1 min 500 V, 50 Hz, 1 min, tietoliikenne 5 kv, 1,2/50 μs, 0,5 J 1 kv, 1,2/50 μs, 0,5 J, tietoliikenne IEC and IEC IEC ja IEC Eristysvastusmittaukset >100 MΩ, 500 V DC IEC ja IEC Suojavastus <0,1 Ω, 4 A, 60 s IEC Taulukko 22. Mekaaniset kokeet Kuvaus Viitteet Vaatimus Tärinäkokeet (sinimuotoinen) Iskukoe IEC (koe Fc) IEC IEC (koe Ea isku) IEC (koe Eb kolhaisu) IEC Luokka 2 Luokka 2 Seisminen koe IEC Luokka 2 ABB 27

28 Taulukko 23. Ympäristökokeet Kuvaus Lajikoearvo Viitteet Kuiva lämpökoe 96 h lämpötilassa +55 ºC 16 h lämpötilassa +70 ºC 1) IEC Toiminta alalämpötilassa 96 h lämpötilassa -25 ºC 16 h lämpötilassa -40 ºC IEC Kostea lämpökoe 6 jaksoa (12 h + 12 h) +25 C +55 C lämpötilassa, kosteus>93% IEC Lämpötilan muutoskoe 5 jaksoa (3 h + 3 h) -25 C C lämpötilassa IEC Varastointilämpötilatesti 96 h at -40ºC 96 h at +85ºC IEC IEC ) LC-kommunikaatiolla varustettujen releiden korkein käyttölämpötila on +70 o C Taulukko 24. Tuoteturvallisuus Kuvaus LV-direktiivi Viitteet 2006/95/EC Standardi EN (2005) EN (2009) Taulukko 25. Sähkömagneettinen yhteensopivuus Kuvaus EMC-direktiivi Viitteet 2004/108/EC Standardi EN (2000) EN (2007) Taulukko 26. RoHS:n noudattaminen Kuvaus Noudattaa RoHS-direktiiviä 2002/95/EC 28 ABB

29 Suojaustoiminnot Taulukko 27. Kolmivaiheinen suuntaamaton ylivirtasuoja (PHxPTOC) Toiminto Toimintatarkkuus Riippuen mitatun virran taajuudesta: f n ±2 Hz PHLPTOC PHHPTOC ja PHIPTOC ±1,5 % asetteluarvosta tai ±0,002 I n ±1,5 % asetteluarvosta tai ±0,002 I n (virroilla alueella I n ) ±5,0 % asetteluarvosta (virroilla alueella I n ) Havahtumisaika 1)2) Vähintään Tyypillinen Enintään PHIPTOC: I Vika = 2 asetettu Havahtumisarvo I Vika = 10 asetettu Havahtumisarvo 16 ms 11 ms 19 ms 12 ms 23 ms 14 ms PHHPTOC ja PHLPTOC: I Vika = 2 x asetettu Havahtumisarvo 23 ms 26 ms 29 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikatilassa <30 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0 % teoreettisesta arvosta tai ±20 ms 3) ±5,0 % teoreettisesta arvosta tai ±20 ms 3)4) Harmonisten komponenttien vaimennus RMS: Ei vaimennusta DFT: -50 db taajuudellaf n, missä n = 2, 3, 4, 5, Huipusta huippuun: Ei vaimennusta Huipusta huippuun + varmennus: Ei vaimennusta 1) Aseta Toiminta-aika = 0,02 s, Toiminnan käyrätyyppi = IEC-vakioaika, Mittausmuoto = oletus (riippuu portaasta), virta ennen vikaa = 0,0 In, fn = 50 Hz, vikavirta yhdessä vaiheessa nimellistaajuudella syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 3) Sisältää lähdön tehokoskettimen viiveen 4) Pätee FPHLPTOC:lle ABB 29

30 Taulukko 28. Kolmivaiheisen suuntaamattoman ylivirtasuojauksen (PHxPTOC) pääasetukset Parametri Toiminto (Alue) Askel Havahtumisarvo PHLPTOC 0,05...5,00 I n 0,01 PHHPTOC 0, ,00 I n 0,01 PHIPTOC 1, ,00 I n 0,01 Aikakertoja PHLPTOC 0, ,00 0,01 PHHPTOC 0, ,00 0,01 Toiminta-aika PHLPTOC ms 10 PHHPTOC ms 10 PHIPTOC ms 10 Virta/aika-omin.käyr 1) PHLPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 PHHPTOC PHIPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 3, 5, 9, 10, 12, 15, 17 Vakioaika 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko 30 ABB

31 Taulukko 29. Kolmivaiheinen suunnattu ylivirtasuojaus (DPHxPDOC) Toiminto Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz DPHLPDOC DPHHPDOC Virta: ±1,5 % asetteluarvosta tai ±0,002 I n Jännite: ±1,5 % asetteluarvosta tai ±0,002 U n Vaihekulma: Virta: ±1,5 % asetteluarvosta tai ±0,002 I n (virroilla alueella I n ) ±5,0 % asetteluarvosta (virroilla alueella I n ) Jännite: ±1,5 % asetteluarvosta tai ±0,002 U n Vaihekulma: Havahtumisaika 1)2) Vähintään Tyypillinen Enintään I Vika = 2,0 asettelu Havahtumisarvo 39 ms 43 ms 47 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikatilassa <35 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0% teoreettisesta arvosta tai ±20 ms 3) ±5,0 % teoreettisesta arvosta tai ±20 ms 3)4) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Mittaustila ja Polarisaatiosuure = oletus, virta ennen vikaa= 0,0 I n, jännite ennen vikaa = 1,0 U n, f n = 50 Hz, nimellistaajuinen vikavirta yhdessä vaiheessa syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 3) Enintään Havahtumisarvo = 2,5 I n, Havahtumisarvo kerrannaiset 1,5-20 4) Pätee FDPHLPDOC:lle Taulukko 30. Kolmivaiheinen suunnattu ylivirtasuoja (DPHxPDOC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo DPHLPDOC 0,05...5,00 In 0,01 DPHHPDOC 0, ,00 In 0,01 Aikakertoja DPHxPDOC 0, ,00 0,01 Toiminta-aika DPHxPDOC ms 10 Suuntamoodi DPHxPDOC 1 = Suuntaamaton 2 = Eteenpäin 3 = Käänteinen Peruskulma DPHxPDOC Virta/aika-omin.käyr 1) DPHLPDOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 DPHHPDOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 3, 5, 9, 10, 12, 15, 17 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko ABB 31

32 Taulukko 31. Suuntaamaton maasulkusuojaus (EFxPTOC) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f n ±2 Hz EFLPTOC EFHPTOC ja EFIPTOC ±1,5 % asetteluarvosta tai ±0,002 I n ±1,5% asetteluarvosta tai ±0,002 I n (virroilla alueella 0,1 10 I n ) ±5,0 % asetteluarvosta (virroilla alueella I n ) Havahtumisaika 1)2) Vähintään Tyypillinen Enintään EFIPTOC: I Vika = 2 asetettu Havahtumisarvo I Vika = 10 asetettu Havahtumisarvo 16 ms 11 ms 19 ms 12 ms 23 ms 14 ms EFHPTOC ja EFLPTOC: I Vika = 2 asetettu Havahtumisarvo 23 ms 26 ms 29 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikatilassa <30 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0% teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus RMS: Ei vaimennusta DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Huipusta huippuun: Ei vaimennusta 1) Mittaustila = oletus (riippuu portaasta), virta ennen vikaa = 0,0 I n, f n = 50 Hz, nimellistaajuinen maasulkuvirta syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 3) Enintään Havahtumisarvo = 2,5 I n, Havahtumisarvo kerrannaiset alueella 1, Taulukko 32. Suuntaamaton maasulkusuojaus (EFxPTOC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo EFLPTOC 0, ,000 I n 0,005 EFHPTOC 0, ,00 I n 0,01 EFIPTOC 1, ,00 I n 0,01 Aikakertoja EFLPTOC 0, ,00 0,01 EFHPTOC 0, ,00 0,01 Toiminta-aika EFLPTOC ms 10 EFHPTOC ms 10 EFIPTOC ms 10 Virta/aika-omin.käyr 1) EFLPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 EFHPTOC EFIPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 3, 5, 9, 10, 12, 15, 17 Vakioaika 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko 32 ABB

33 Taulukko 33. Suunnattu maasulkusuojaus (DEFxPDEF) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz DEFLPDEF DEFHPDEF Virta: ±1,5 % asetteluarvosta tai ±0,002 I n Jännite ±1,5 % asetteluarvosta tai ±0,002 U n Vaihekulma: ±2 Virta: ±1,5 % asetteluarvosta tai ±0,002 I n (virroilla alueella I n ) ±5,0 % asetteluarvosta (virroilla alueella I n ) Jännite: ±1,5 % asetteluarvosta tai ±0,002 U n Vaihekulma: ±2 Havahtumisaika 1)2) Vähintään Tyypillinen Enintään DEFHPDEF I Vika = 2 asetettu Havahtumisarvo 42 ms 46 ms 49 ms DEFLPDEF I Vika = 2 asetettu Havahtumisarvo 58 ms 62 ms 66 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikatilassa <30 ms ±1,0 % asetteluarvosta tai ± 20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0% teoreettisesta arvosta tai ± 20 ms 3) Harmonisten komponenttien vaimennus RMS: Ei vaimennusta DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Huipusta huippuun: Ei vaimennusta 1) Asetettu Toiminta-aika = 0,06 s,virta/aika-omin.käyr = vakioaika (IEC), Mittaustila = oletus (riippuu portaasta), virta ennen vikaa = 0,0 I n, f n = 50 Hz, nimellistaajuinen maasulkuvirta syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 3) Enintään Havahtumisarvo = 2,5 I n, Havahtumisarvo kerrannaiset alueella 1, ABB 33

34 Taulukko 34. Suunnattu maasulkusuojaus (DEFxPDEF) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo DEFLPDEF 0, ,000 I n 0,005 DEFHPDEF 0, ,00 I n 0,01 Suuntamoodi DEFLPDEF ja DEFHPDEF 1 = Suuntaamaton 2 = Myötäsuunta 3 = Vastasuunta Aikakertoja DEFLPDEF 0, ,00 0,01 DEFHPDEF 0, ,00 0,01 Toiminta-aika DEFLPDEF ms 10 DEFHPDEF ms 10 Virta/aika-omin.käyr 1) DEFLPDEF Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 DEFHPDEF Vakioaika tai käänteisaika Käyrätyyppi: 1, 3, 5, 15, 17 Toimintamoodi DEFLPDEF ja DEFHPDEF 1 = Vaihekulma 2 = IoSin 3 = IoCos 4 = Vaihekulma 80 5 = Vaihekulma 88 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 35. Admittanssiin perustuva maasulkusuojaus (EFPADM) Karakteristiikka Toimintatarkkuus 1) Taajuudella f = f n ±1,0 % tai ±0,01 ms (Alueella 0, ms) Havahtumisaika 2) Vähintään Tyypillinen Enintään 56 ms 60 ms 64 ms Palautumisaika Laukaisuajan tarkkuus Harmonisten komponenttien vaimennus 40 ms ±1,0 % asetteluarvosta tai ±20 ms -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Uo = 1,0 Un 2) Sisältää signaalilähtökoskettimen viiveen Tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 34 ABB

35 Taulukko 36. Admittanssiin perustuva maasulkusuojaus (EFPADM) pääasettelut Parametri Toiminto (Alue) Askel Jännitteen havahtumisarvo EFPADM 0,01...2,00 U n 0,01 Suuntamoodi EFPADM 1 = Suuntaamaton 2 = Myötäsuunta 3 = Vastasuunta Toimintamoodi EFPADM 1 = Yo 2 = Go 3 = Bo 4 = Yo, Go 5 = Yo, Bo 6 = Go, Bo 7 = Yo, Go, Bo Toiminta-aika EFPADM ms 10 Ympyrän säde EFPADM 0, ,00 ms 0,01 Ympyrän konduktanssi EFPADM -500, ,00 ms 0,01 Ympyrän suskeptanssi EFPADM -500, ,00 ms 0,01 Kondukt. myötäsuunt. EFPADM -500, ,00 ms 0,01 Kondukt. vastasuunt. EFPADM -500, ,00 ms 0,01 Kondukt. kallistus EFPADM Suskept. myötäsuunt. EFPADM -500, ,00 ms 0,01 Suskept. vastasuunt. EFPADM -500, ,00 ms 0,01 Suskept.kallistus EFPADM Taulukko 37. Tehonmittaukseen perustuva maasulkusuojaus (WPWDE) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz Virta ja jännite: ±1,5 % asetteluarvosta tai ±0,002 I n Teho: ±3% asetteluarvosta tai ±0,002 P n Havahtumisaika 1)2) Palautumisaika Tyypillisesti 63 ms Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Laukaisuajan tarkkuus vakioaikatilassa Laukaisuajan tarkkuus käänteisaikamoodissa Harmonisten komponenttien vaimennus ±1,0 % asetteluarvosta tai ±20 ms ±1,0 % asetteluarvosta tai ±20 ms -50 db taajudella f = n f n, missä n=2,3,4,5, 1) Io vaihteli kokeen aikana. Uo = 1,0 U n = vaiheen ja maan välinen jännite maasulkuvian aikana kompensoidussa tai maadoittamattomassa verkostossa. Nollatehon arvo ennen vikaa = 0,0 pu, f n = 50 Hz, tulokset perustuvat mittauksen tilastolliseen hajontaan. 2) Sisältää signaalilähtökoskettimen viiveen ABB 35

36 Taulukko 38. Tehonmittaukseen perustuva maasulkusuojaus (WPWDE) pääasettelut Parametri Toiminto (Alue) Askel Suuntamoodi WPWDE 2 = Myötäsuunta 3 = Vastasuunta Minimitoimintavirta WPWDE 0, ,000 I n 0,001 Jännite Havaht.arvo WPWDE 0, ,000 U n 0,001 Tehon havahtumisarvo WPWDE 0, ,000 P n 0,001 Referenssiteho WPWDE 0, ,000 P n 0,001 Peruskulma WPWDE Aikakerroin WPWDE 0,05...2,00 0,01 Virta/aika-omin.käyr WPWDE Vakioaika tai käänteisaika Käyrätyyppi: 5, 15, 20 Toiminta-aika WPWDE ms 10 Minimitoimintavirta WPWDE 0, ,000 I n 0,001 Minimitoimintajännite WPWDE 0,01...1,00 U n 0,01 Taulukko 39. Hetkellinen/katkeileva maasulkusuoja (INTRPTEF) Karakteristiikka Toiminnan tarkkuus (Uo kriteereinä transsienttisuojauksessa) Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 x Uo Laukaisuajan tarkkuus ±1,0 % asetteluarvosta tai ±20 ms Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n x f n, missä n = 2, 3, 4, 5 Taulukko 40. Hetkellinen/katkeileva maasulkusuojaus (INTRPTEF) pääasettelut Parametri Toiminto (Alue) Askel Suuntamoodi INTRPTEF 1=Suuntaamaton 2=Myötäsuunta 3=Vastasuunta - Toiminta-aika INTRPTEF ms 10 Jännitteen havahtumisarvo (jännitteen havahtumisarvo hetkelliselle maasululle) INTRPTEF 0,01...0,50 x Un 0,01 Toimintamoodi INTRPTEF 1=Katkeileva maasulku 2=Hetkellinen maasulku - Virtapiikkilaskurin raja (Virtapiikkien minimimäärä havahtumiselle IEF-moodissa) INTRPTEF Minimitoimintavirta INTRPTEF 0,01...1,00 x In 0,01 36 ABB

37 Taulukko 41. Harmonisten maasulkusuojaus (HAEFPTOC) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz ±5 % asetteluarvosta tai ±0,004 I n Havahtumisaika 1)2) Palautumisaika Tyypillisesti 77 ms Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Laukaisuajan tarkkuus vakioaikatilassa Laukaisuajan tarkkuus käänteisaikamoodissa 3) Harmonisten komponenttien vaimennus ±1,0 % asetteluarvosta tai ±20 ms ±5,0 % asetteluarvosta tai ±20 ms -50 db taajuudella f = f n -3 db taajuudella f = 13 f n 1) Perustaajuuden virta = 1,0 I n. Harmonisten virta ennen vikaa = 0,0 I n, harmonisten vikavirta 2,0 Havahtumisarvo. Tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 3) Enintään Havahtumisarvo = 2,5 I n, Havahtumisarvo kerrannaiset alueella Taulukko 42. HAEFPTOC pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo HAEFPTOC1 0,05...5,00 I n 0,01 Aikakerroin HAEFPTOC1 0, ,00 0,01 Toiminta-aika HAEFPTOC ms 10 Minimilaukaisuaika HAEFPTOC ms 10 Virta/aika-omin.käyr HAEFPTOC1 Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 Taulukko 43. Virran epäbalanssisuojaus (NSPTOC) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 I n Havahtumisaika 1)2) Vähintään Tyypillinen Enintään I Vika = 2 asetettu Havahtumisarvo I Vika = 10 asetettu Havahtumisarvo 23 ms 15 ms 26 ms 18 ms 28 ms 20 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa <35 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0% teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Vastaverkon virran arvo ennen vikaa = 0,0, f n = 50 Hz, tulokset perustuvat mittauksen tilastolliseen hajontaan. 2) Sisältää signaalilähtökoskettimen viiveen 3) Enintään Havahtumisarvo = 2,5 I n, Havahtumisarvo kerrannaiset alueella 1, ABB 37

38 Taulukko 44. Virran epäbalanssisuojaus (NSPTOC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo NSPTOC 0,01...5,00 I n 0,01 Aikakerroin NSPTOC 0, ,00 0,01 Toiminta-aika NSPTOC ms 10 Virta/aika-omin.käyr 1) NSPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 45. Vaihekatkossuojaus (PDNSPTOC) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f n ±2 Hz ±2 % asetteluarvosta Havahtumisaika Palautumisaika <70 ms Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikamoodissa Harmonisten komponenttien vaimennus <35 ms ±1,0 % asetteluarvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Taulukko 46. Vaihekatkosuojaus (PDNSPTOC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo (Virtojen suhteen asetus I 2 /I 1 ) PDNSPTOC % 1 Toiminta-aika PDNSPTOC ms 1 Minimivaihevirta PDNSPTOC 0,05...0,30 I n 0,01 Taulukko 47. Nollaylijännitteen suojaus (ROVPTOV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 1,1 asetettu Havahtumisarvo 48 ms 51 ms 54 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa Harmonisten komponenttien vaimennus <35 ms ±1,0 % asetteluarvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Nollajännite ennen vikaa = 0,0 U n, f n = 50 Hz, normaalitaajuinen nollajännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 38 ABB

39 Taulukko 48. Nollajännitesuojaus (ROVPTOV) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo ROVPTOV 0, ,000 U n 0,001 Toiminta-aika ROVPTOV ms 1 Taulukko 49. Kolmivaiheinen alijännitesuojaus (PHPTUV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetetusta arvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 0,9 asetettu Havahtumisarvo 62 ms 66 ms 70 ms Palautumisaika Palautumissuhde Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa Tyypillisesti 40 ms Riippuu asetuksesta Toimintahystereesi <35 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0 % teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Havahtumisarvo = 1,0 U n, Jännite ennen vikaa = 1,1 U n, f n = 50 Hz, yhden vaihevälin nimellistaajuinen alijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähdön koskettimen viiveen 3) Minimi-Havahtumisarvo = 0,50, Havahtumisarvo-kerrannaisia alueella 0,90...0,20 Taulukko 50. Kolmivaiheinen alijännitesuojaus Parametri Toiminto (Alue) Askel Havahtumisarvo PHPTUV 0,05...1,20 U n 0,01 Aikakerroin PHPTUV 0, ,00 0,01 Toiminta-aika PHPTUV ms 10 Virta/aika-omin.käyr 1) PHPTUV Vakioaika tai käänteisaika Käyrätyyppi: 5, 15, 21, 22, 23 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko ABB 39

40 Taulukko 51. Kolmivaiheinen ylijännitesuojaus (PHPTOV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 1,1 asetettu Havahtumisarvo 23 ms 27 ms 31 ms Palautumisaika Palautumissuhde Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa Tyypillisesti 40 ms Riippuu asetuksesta Toimintahystereesi <35 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0 % teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n x f n, missä n = 2, 3, 4, 5, 1) Havahtumisarvo = 1,0 U n, Jännite ennen vikaa = 0,9 U n, f n = 50 Hz, yhden vaihevälin nimellistaajuinen ylijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähtökoskettimen viiveen 3) Suurin Havahtumisarvo = 1,20 U n, Havahtumisarvo-kerrannaisia alueella 1, ,00 Taulukko 52. Kolmivaiheinen ylijännitesuoja Parametri Toiminto (Alue) Askel Havahtumisarvo PHPTOV 0,05...1,60 U n 0,01 Aikakerroin PHPTOV 0, ,00 0,01 Toiminta-aika PHPTOV ms 10 Virta/aika-omin.käyr 1) PHPTOV Vakioaika tai käänteisaika Käyrätyyppi: 5, 15, 17, 18, 19, 20 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 53. Myötäkomponentin alijännitesuoja (PSPTUV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 0,99 asetettu Havahtumisarvo U Vika = 0,9 asetettu 52 ms 44 ms 55 ms 47 ms 58 ms 50 ms Havahtumisarvo Palautumisaika Palautumissuhde Pyörtöaika Toiminta-ajan tarkkuus vakioaikamoodissa Harmonisten komponenttien vaimennus Tyypillisesti 40 ms Riippuu asetuksesta Toimintahystereesi <35 ms ±1,0 % asetteluarvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Havahtumisarvo = 1,0 U n, Myötäverkon jännite ennen vikaa = 1,1 U n, f n = 50 Hz, nimellistaajuinen myötäverkon alijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähtökoskettimen viiveen 40 ABB

41 Taulukko 54. Myötäkomponentin alijännitesuoja (PSPTUV) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo PSPTUV 0, ,200 U n 0,001 Toiminta-aika PSPTUV ms 10 Jännitt. lukitusarvo PSPTUV 0,01...1,0 U n 0,01 Taulukko 55. Jännitteen epäbalanssisuojaus (NSPTOV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 1,1 asetettu Havahtumisarvo U Vika = 2,0 asetettu 33 ms 24 ms 35 ms 26 ms 37 ms 28 ms Havahtumisarvo Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikamoodissa Harmonisten komponenttien vaimennus <35 ms ±1,0 % asetteluarvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Vastaverkon jännite ennen vikaa = 0,0 U n, f n = 50 Hz, nimellistaajuinen vastaverkon ylijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähtökoskettimen viiveen Taulukko 56. Jännitteen epäbalanssisuojaus (NSPTOV) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo NSPTOV 0, ,000 U n 0,001 Toiminta-aika NSPTOV ms 1 Taulukko 57. Taajuussuojaus (FRPFRQ) Karakteristiikka Toimintatarkkuus f>/f< ±10 mhz df/dt ±100 mhz/s (alueella df/dt < 5 Hz/s) ±2,0 % asetetusta arvosta (alueella 5 Hz/s < df/dt < 15 Hz/s) Havahtumisaika f>/f< <80 ms df/dt <120 ms Palautumisaika Toiminta-ajan tarkkuus <150 ms ±1,0 % asetteluarvosta tai ±20 ms ABB 41

42 Taulukko 58. Taajuusssuojaus (FRPFRQ) pääasettelut Parametri Toiminto (Alue) Askel Toimintamoodi FRPFRQ 1 = Freq< 2 = Freq> 3 = df/dt 4 = Freq< + df/dt 5 = Freq> + df/dt 6 = Freq< TAI df/dt 7 = Freq> TAI df/dt Havahtumisarvo f> FRPFRQ 0, ,2000 f n 0,0001 Havahtumisarvo f< FRPFRQ 0, ,1000 f n 0,0001 Havahtumisarvo df/dt FRPFRQ -0, ,200 f n /s 0,005 Toiminta-aika f<, f> FRPFRQ ms 10 Toiminta-aika df/dt FRPFRQ ms 10 Taulukko 59. Terminen ylikuormitussuoja, yhdellä aikavakiolla (T1PTTR) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz Virran mittaus: ±1,5 % asetetusta arvosta tai ±0,002 I n (virroille alueella 0,01...4,00 I n ) Toiminta-ajan tarkuus 1) ±2,0 % teoreettisesta arvosta tai ±0,50 s 1) Ylikuorman virta > 1,2 Toimintatason lämpötila Taulukko 60. Terminen ylikuormitussuoja, yhdellä aikavakiolla (T1PTTR) pääasettelut Parametri Toiminto (Alue) Askel Aseteltava ympäristön lämpötila, jos mittausta ei saatavilla Virtakerroin (Virtakerroin kun ENA_MULT-tulo aktiivinen) T1PTTR C 1 T1PTTR Referenssivirta T1PTTR 0,05...4,00 I n 0,01 Lämpötilan nousu (ympäristölämpötilasta), kun virta = referenssivirta Aikavakio (johdon aikavakio sekunteina) Maksimilämpötila (laukaisulämpötila) Esihälytyslämpötila (Havahtumisen (esihälytys) lämpötila) Kytkennän esto (Uudelleenkytkennän estolämpötila) Oletuslämpenemä (oletuslämpenemä alkutilanteessa) T1PTTR 0, ,0 C 0,1 T1PTTR s 1 T1PTTR 20, ,0 C 0,1 T1PTTR 20, ,0 C 0,1 T1PTTR 20, ,0 C 0,1 T1PTTR -50, ,0 C 0,1 42 ABB

43 Taulukko 61. Terminen ylikuormitussuoja, kahdella aikavakiolla (T2PTTR) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz Virranmittaus: ±1,5 % asetetusta arvosta tai ±0,002 x I n (virroille alueella 0,01...4,00 x I n ) Laukaisuajan tarkkuus 1) ±2,0 % teoreettisesta arvosta tai ±0,50 s 1) Ylikuorman virta > 1,2 x Toimintatason lämpötila Taulukko 62. Terminen ylikuormitussuoja, kahdella aikavakiolla (T2PTTR) pääasettelut Parametri Toiminto (Alue) Askel Lämpötilan nousu T2PTTR 0, ,0 o C 0,1 Maksimilämpötila T2PTTR 0, ,0 o C 0,1 Laukaisun lämpötila T2PTTR 80, ,0 % 0,1 Painotuskerroin p T2PTTR 0,00...1,00 0,01 Lyhyempi aikavakio T2PTTR s 1 Referenssivirta T2PTTR 0,05...4,00 x I n 0,01 Käyttö T2PTTR Pois Päällä - Taulukko 63. Binäärisignaalien siirto (BSTGGIO) Karakteristiikka Signaloinnin viive Kuituoptinen linkki <5 ms Galvaaninen johtoyhteyslinkki <10 ms Taulukko 64. Katkaisijavikasuojaus (CCBRBRF) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 I n Laukaisuajan tarkkuus Pyörtöaika ±1,0 % asetteluarvosta tai ±20 ms <20 ms ABB 43

44 Taulukko 65. Katkaisijavikasuojaus (CCBRBRF) pääasettelut Parametri Toiminto (Alue) Askel Virtaraja (Vaihevirtojen toimintaraja) Maasulun virtaraja (Maasulkuvirran toimintaraja) CCBRBRF 0,05...1,00 I n 0,05 CCBRBRF 0,05...1,00 I n 0,05 Katk.vikasuoj.moodi (Käytön toiminnan tila) CCBRBRF 1 = Virta 2 = Katkaisijan tila 3 = Molemmat - Uudelleenlauk. moodi CCBRBRF 1 = Pois päältä 2 = Ilman tarkistusta 3 = Virran tarkistus - Uudelleenlauk. viive CCBRBRF ms 10 Varalaukaisun viive CCBRBRF ms 10 Katkaisijavian viive CCBRBRF ms 10 Taulukko 66. Kolmivaiheinen kytkentäsysäysvirran havaitseminen (INRPHAR) Karakteristiikka Toimintatarkkuus Taajuudella f = f n Virtamittaus: ±1,5 % asetteluarvosta tai ±0,002 I n I2f/I1f-suhteen mittaus: ±5,0 % asetteluarvosta Palautumisaika +35 ms / -0 ms Palautumissuhde Tyypillisesti 0,96 Laukaisuajan tarkkuus +35 ms / -0 ms Taulukko 67. Kolmivaiheinen kytkentäsysäysvirran havaitseminen (INRPHAR) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo (Lukitukseen johtavan 2.harmonisen suhde perustaajuiseen komponenttiin) INRPHAR % 1 Toiminta-aika INRPHAR ms 1 Taulukko 68. Yleiskäyttöinen suojausfunktio (MAPGAPC) Karakteristiikka Toimintatarkkuus ±1,0 % asetteluarvosta tai ±20 ms Taulukko 69. Yleiskäyttöinen suojausfunktio (MAPGAPC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo MAPGAPC , ,0 0,1 Toiminta-aika MAPGAPC ms 100 Toimintamoodi MAPGAPC Yli Alle - 44 ABB

45 Taulukko 70. Vianpaikannustoiminto (SCEFRFLO) Karakteristiikka Mittaustarkkuus Taajuudella f = f n Impedanssi: ±2,5 % tai ±0,25 Ω Etäisyys: ±2,5 % tai ±0,16 km/0,1 mailia XC0F_CALC: ±2,5 % tai ±50 Ω IFLT_PER_ILD: ±5% tai ±0,05 Taulukko 71. Vianpaikannus (SCEFRFLO) pääasettelut Parametri Toiminto (Alue) Askel Z Maks. vaihekuorma SCEFRFLO 1, ,00 Ω 0,1 JohdonVuotoResistans SCEFRFLO Ω 1 JohdonKapas Reaktans SCEFRFLO Ω 1 R1 johto-osuus A SCEFRFLO 0, ,000 Ω/pu 0,001 X1 johto-osuus A SCEFRFLO 0, ,000 Ω/pu 0,001 R0 johto-osuus A SCEFRFLO 0, ,000 Ω/pu 0,001 X0 johto-osuus A SCEFRFLO 0, ,000 Ω/pu 0,001 Johdon pituus, osuus A SCEFRFLO 0, ,000 pu 0,001 Taulukko 72. Johtodifferentiaalisuojaus, stabiloitu- ja pikalaukaisuporras (LNPLDF) Karakteristiikat Toimintatarkkuus 1) Riippuen mitatun virran taajuudesta: f n ±2 Hz Alempi porras Ylempi porras ±2,5 % asetteluarvosta ±2,5 % asetteluarvosta Minimi Tyypillinen Maksimi Ylempi porras, toiminta-aika 2)3) 22 ms 25 ms 29 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Hidastumisaika (Alempi porras) Laukaisuajan tarkkuus vakioaikamoodissa <40 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0 % asetteluarvosta tai ±20 ms 4) 1) Symmetrisellä tiedonsiirtokanavalla (kuten käytettäessä kuituoptiikkaa). 2) Ilman lisäviivettä tiedonsiirtokanavalla (kuten käytettäessä kuituoptiikkaa). 3) Sisältää lähtökoskettimen viiveen. Kun erovirta on = 2 Pikap. toiminta-arvo ja f n = 50 Hz galvaanisella johtoyhteyslinkillä + 5 ms. 4) Perusasettelu kerrannaiset alueella 1, ABB 45

46 Taulukko 73. Johtodifferentiaalisuojaus, stabiloitu- ja pikalaukaisuporras (LNPLDF) pääasettelut Parametri t (Alue) Yksikkö Kuvaus Pikap. toiminta-arvo % I n Pikalaukaisuportaan toiminta-arvo Perusasettelu % I n Stabiloidun portaan havahtumisen asettelu Toiminta-aika ms Toiminnan viive stabiloidulle portaalle Virta/aika-omin.käyr 1=ANSI Ext. inv. 3=ANSI Norm. inv. 5=ANSI Vakioaika 9=IEC Norm. inv. 10=IEC Very inv. 12=IEC Ext. inv. 15=IEC Vakioaika Virta/aika -ominaiskäyrästön valinta stabiloidulle portaalle Aikakerroin 0, ,00 Aikakerroin käänteisaikakäyrille Havahtumisarvo 2.H % Lukitukseen vaadittavan 2. harmonisen suhde perustaajuiseen komponenttiin Lähipään virtamuuntajien muuntosuhdekorjaus 0, ,000 Etäisvaiheen virtamuuntajan suhteen korjaus Taulukko 74. Suuri-impedanssisten vikojen havaitseminen (PHIZ) pääasettelut Parametri Toiminto (Alue) Askel Herkkyystaso PHIZ Järjest.maadoit.tapa PHIZ 1=Maadoitettu 2=Maadoittamaton 46 ABB

47 Taulukko 75. Käyttöominaisuudet Parametri Virta/aika-omin.käyr. Virta/aika-omin.käyr (jännitesuojaus) (Alue) 1 = ANSI Ext. inv. 2 = ANSI Very. inv. 3 = ANSI Norm. inv. 4 = Ilman ehtoa 5 = ANSI Def. Vakioaika 6 = L.T.E. inv. 7 = L.T.V. inv. 8 = L.T. inv. 9 = IEC Norm. inv. 10 = IEC Very inv. 11 = IEC inv. 12 = IEC Ext. inv. 13 = IEC S.T. inv. 14 = IEC L.T. inv 15 = IEC Def. Vakioaika 17 = Ohjelmoitava 18 = RI tyyppi 19 = RD tyyppi 5 = ANSI Def. Vakioaika 15 = IEC Def. Vakioaika 17 = Inv. Käyrä A 18 = Inv. Käyrä B 19 = Inv. Käyrä C 20 = Ohjelmoitava 21 = Inv. Käyrä A 22 = Inv. Käyrä B 23 = Ohjelmoitava ABB 47

48 Sähkön laadun toiminnot Taulukko 76. Jännitevaihtelun havaitsemistoiminto (PHQVVR) Karakteristiikka Toimintatarkkuus Palautumissuhde ±1,5 % asetetusta arvosta tai ±0,2 % vertailujännitteestä Tyypillinen: 0,96 (Lisääntyy), 1,04 (Vähenee, Keskeytys) 48 ABB

49 Ohjaustoiminnot Taulukko 77. Jälleenkytkentätoiminto (DARREC) Karakteristiikka Toiminta-aikojen tarkkuus ±1,0 % asetteluarvosta tai ±20 ms ABB 49

50 Valvontatoiminnot Taulukko 78. Virranmittauspiirin valvonta (CCRDIF) Karakteristiikka Laukaisuaika 1) <30 ms 1) Sisältää signaalin lähtökoskettimen viiveen. Taulukko 79. Virranmittauspiirin valvonta (CCRDIF) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo CCRDIF 0,05...0,20 x I n 0,01 Maks. toimintavirta CCRDIF 1,00...5,00 x I n 0,01 Taulukko 80. Sulakevian valvonta (SEQRFUF) Karakteristiikka Laukaisuaika 1) NPS-toiminto U Vika = 1,1 asetettu Vastajännite Lev U Vika = 5,0 asetettu Vastajännite Lev <33 ms <18 ms Delta-toiminto ΔU = 1,1 asetettu Jännitteen muutosnopeus ΔU = 2,0 asetettu Jännitteen muutosnopeus <30 ms <24 ms 1) Sisältää signaalin lähtökoskettimen viiveen, f n = 50 Hz, nimellistaajuinen vikajännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan Taulukko 81. Koneiden ja laitteiden käyntiaikalaskuri (MDSOPT) Kuvaus Moottorin käyntiajan mittaustarkkuus 1) ±0,5 % 1) Lukemasta, erilliselle releelle, ilman aikasynkronointia 50 ABB

51 Mittaustoiminnot Taulukko 82. Kolmivaiheinen virranmittaus (CMMXU) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f n ±2 Hz ±0,5 % tai ±0,002 I n (virroilla alueella 0,01...4,00 I n ) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, RMS: Ei vaimennusta Taulukko 83. Virran symmetristen komponenttien mittaus (CSMSQI) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f/f n = ±2 Hz ±0,5 % tai ±0,002 I n virroilla alueella 0,01...4,00 I n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Taulukko 84. Maasulkuvirran mittaus (RESCMMXU) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f/f n = ±2 Hz ±0,5 % tai ±0,002 I n virroilla alueella 0,01...4,00 I n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, RMS: Ei vaimennusta Taulukko 85. Kolmivaiheinen jännitemittaus (VMMXU) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz Jännitteillä alueella 0,01 1,15 U n ±0,5 % tai ±0,002 U n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, RMS: Ei vaimennusta Taulukko 86. Nollajännitteen mittaus (RESVMMXU) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f/f n = ±2 Hz ±0,5 % tai ±0,002 U n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, RMS: Ei vaimennusta ABB 51

52 Taulukko 87. Jännitteen myötä-, vasta- ja nollakomponenttien mittaus (VSMSQI) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz Jännitteillä alueella 0,01 1,15 U n ±1,0 % tai ±0,002 U n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Taulukko 88. Kolmivaiheinen tehon ja energian mittaus (PEMMXU) Karakteristiikka Toimintatarkkuus Kaikille kolmelle virralle alueella 0,10 1,20 I n Kaikille kolmelle jännitteelle alueella 0,01 1,15 U n Taajuudella f = f n Pätöteho ja -energia alueella PF > 0,71 Loisteho ja -energia alueella PF < 0,71 ±1,5 % teholle (S, P ja Q) ±0,015 tehokertoimelle ±1,5 % energialle Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Taulukko 89. Taajuusmittaus (FMMXU) Karakteristiikka Toimintatarkkuus ±10 mhz (mittausalueella Hz) 52 ABB

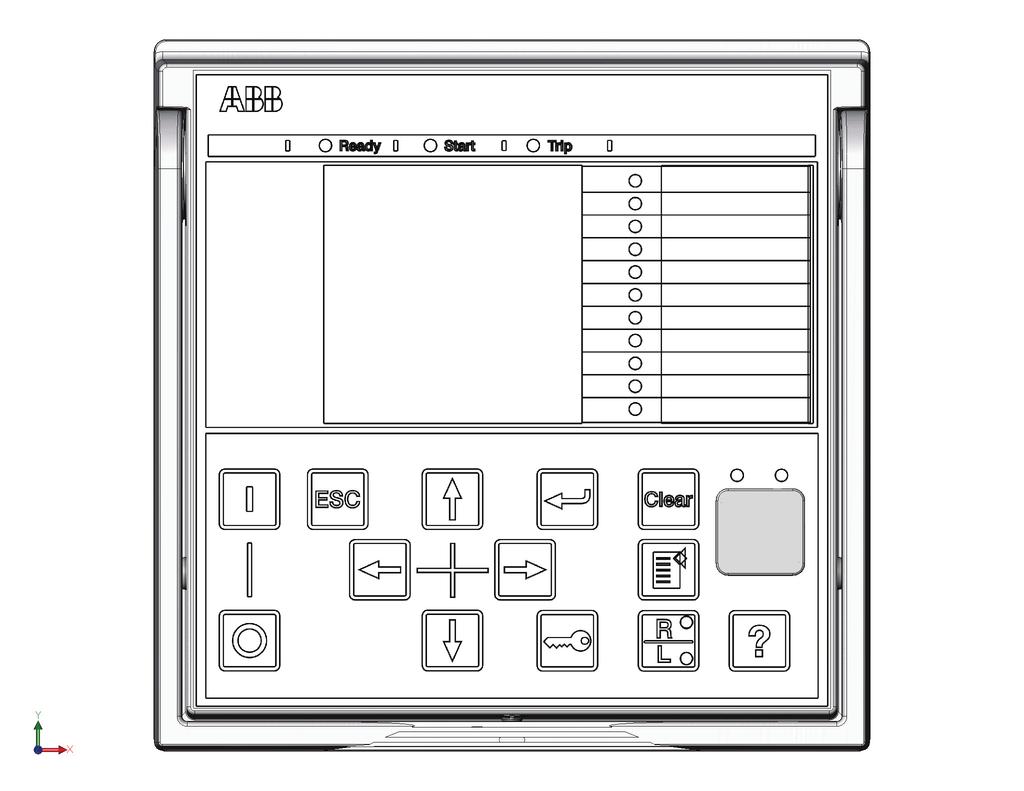

53 21. Paikallinen käyttöliittymä Releeseen on saatavana kaksi näyttöä, suuri ja pieni. Suuri näyttö soveltuu releinstallaatioihin, joissa etupaneelin käyttöliittymää käytetään usein ja joissa vaaditaan yksiviivakaaviota. Pieni näyttö soveltuu kauko-ohjattuihin alaasemiin, joissa relettä käytetään paikallisesti ainoastaan silloin tällöin etupaneelin käyttöliittymän kautta. Molemmissa nestekidenäytöissä on etupaneelin käyttöliittymän toiminnot menunavigoinnilla ja valikkonäkymillä. Suuri näyttö mahdollistaa etupaneelin tehokkaan käytön. Valikkojen selaamista on vähemmän, ja näyttö antaa hyvän yleiskuvan tiedoista. Lisäksi suuri näyttö sisältää käyttäjän määritettävissä olevan yksiviivakaavion (SLD) ja siihen liittyvät primäärilaitteiden asennonosoitukset. Riippuen valitusta vakiokonfiguraatiosta rele näyttää siihen liittyviä arvoja, oletuksena olevan yksiviivakaavion ohella. SLD-näkymää voidaan käyttää myös verkkopohjaisen käyttöliittymän avulla. Oletus-SLD:tä voidaan muokata käyttäjän tarpeiden mukaan käyttämällä PCM600:n graafista näytön muokkainta. Käyttäjä voi luoda enintään 10 SLD-sivua. Paikalliskäyttöliittymä sisältää painikkeen (L/R) releen paikallis-/ etäkäyttöä varten. Kun rele on paikallismoodissa, sitä voidaan käyttää ainoastaan paikallisella etupaneelin käyttöliittymällä. Etätilassa rele voi suorittaa etäpisteestä lähetettyjä käskyjä. Rele tukee paikallis-etävalinnan etävalintaa binäärisen tulon kautta. Tämä ominaisuus mahdollistaa esimerkiksi ulkoisen kytkimen käytön ala-asemalla. Tällä varmistetaan, että kaikki releet ovat paikallistilassa huoltotyön aikana ja että katkaisijoita ei voida etäohjata verkoston ohjauskeskuksesta. IECA V3 FI IECA V3 FI Kuva 13. Pieni näyttö Kuva 14. Suuri näyttö Taulukko 90. Pieni näyttö Merkkien koko 1) Näkyvät rivit Merkkejä rivillä Pieni, kiinteävälinen (6 x 12 pikseliä) 5 20 Suuri, muuttuvaleveyksinen (13 x 14 pikseliä) 4 Vähintään 8 1) Vaihtelee valitun kielen mukaan Taulukko 91. Suuri näyttö Merkkien koko 1) Näkyvät rivit Merkkejä rivillä Pieni, kiinteävälinen (6 x 12 pikseliä) Suuri, muuttuvaleveyksinen (13 x 14 pikseliä) 8 Vähintään 8 1) Vaihtelee valitun kielen mukaan ABB 53
