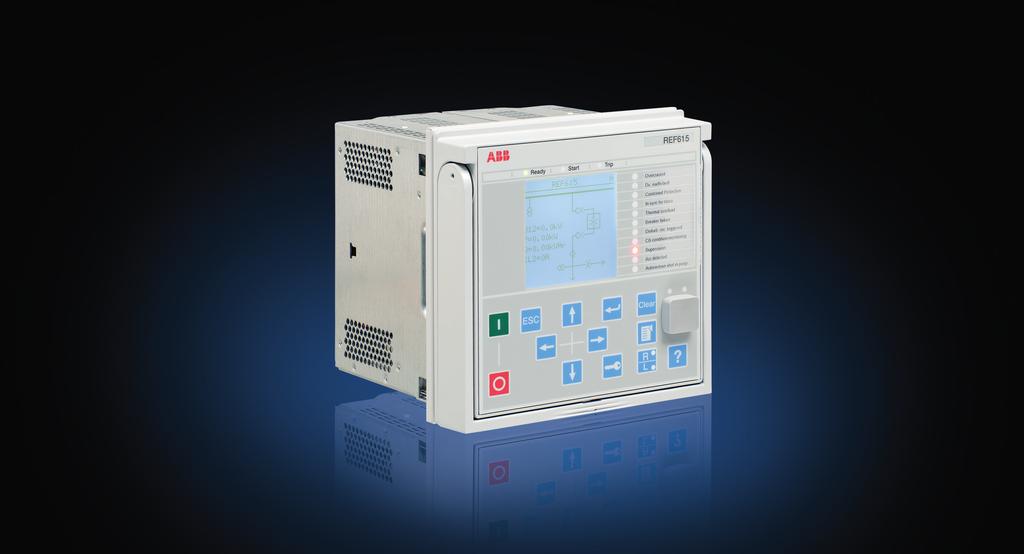

1 Relion 615 -sarja Syöttö- ja lähtökentän suojaus- ja ohjausrele Ostajan opas

2 Sisältö 1. Kuvaus Vakiokonfiguraatiot Suojaustoiminnot Käyttöalue Tuetut ABB-ratkaisut Ohjaus Mittaukset Vikapaikannus Häiriötallennin Tapahtumarekisteri Rekisteröidyt arvot Kunnonvalvonta Laukaisupiirivalvonta Itsevalvonta Sulakevian valvonta Virranmittauspiirin valvonta Käytönvalvonta Tulot ja lähdöt Aseman tietoliikenne Tekniset tiedot Paikallinen käyttöliittymä Asennustavat Relekotelo ja releen pistoyksikkö Valinta- ja tilaustiedot Lisävarusteet ja tilaustiedot Työkalut Tietoverkkojen turvallisuus Liitäntäkaaviot Sertifikaatit Tarkastusraportit Viitteet Toiminnot, koodit ja merkinnät Julkaisun versiohistoria...81 Vastuuvapautuslauseke Tämän asiakirjan sisältämät tiedot voivat muuttua ilman eri ilmoitusta. Tietoja ei tule pitää ABB Oy:tä sitovina. ABB Oy ei ole vastuussa tämän asiakirjan mahdollisesti sisältämistä virheistä. Copyright 2017 ABB. Kaikki oikeudet pidätetään. Tavaramerkit ABB ja Relion ovat ABB-konsernin rekisteröimiä tavaramerkkejä. Muut tässä julkaisussa mainitut brändi- tai tuotenimet voivat olla omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 2 ABB

3 Julkaistu: Revisio: A 1. Kuvaus on syötön suojarele (älykäs elektroniikkalaite), joka on suunniteltu voimalaitosten sähköasemien ja teollisuuden sähkövoimajärjestelmien suojaukseen, ohjaukseen, mittaukseen ja valvontaan mukaan lukien säteittäiset jakeluverkot sekä rengas- ja silmukkajakeluverkot sekä hajautettua sähköntuotantoa käyttävät verkot. kuuluu ABB:n Relion -tuoteperheeseen ja on osa ABB:n suojaus- ja ohjaustuotteiden 615-sarjaa. 615-sarja koostuu pienikokoisista suojareleistä, joissa käytetään irrotettavia yksiköitä. Rakenteeltaan täysin uudistettu 615-sarja on suunniteltu hyödyntämään kaikki sähköasemien automaatiolaitteiden tietoliikennettä ja yhteiskäyttöä koskevaniec standardin tarjoamat mahdollisuudet. Rele toimii jakeluverkkojen ilmajohtojen ja kaapelisyöttöjen pääsuojana. Sitä voidaan käyttää myös varmistussuojana sovelluksissa, jotka edellyttävät itsenäistä rinnakkaissuojausjärjestelmää. Valitun vakiokokoonpanon mukaan suojarele soveltuu ilmajohtojen ja kaapelisyöttöjen suojaukseen maasta eristetyissä, maadoitusvastusta käyttävissä, sammutetuissa ja suoraan maadoitetuissa verkoissa. Releen voi ottaa käyttöön heti, kun sen vakiokokoonpanoon on määritetty sovelluskohtaiset asetukset. 615-sarjan releet tukevat useita tietoliikenneyhteysprotokollia, kuten IEC 61850GOOSE-viestinnällä, IEC LE (paitsi RED615:ssä), IEC , Modbus ja DNP3. Profibus DPV1 -kommunikointiprotokolla on tuettu käyttämällä protokollakonvertteria SPA-ZC Vakiokonfiguraatiot on saatavana kahtenatoista vaihtoehtoisena vakiokonfiguraationa. Vakiosignaalikonfiguraatiota voidaan muuttaa Protection and Control IED Manager PCM600:n signaalimatriisin tai graafisen sovellustoiminnallisuuden avulla. Lisäksi PCM600:n sovellusten konfigurointitoiminnallisuus tukee monitasoisten loogisten toimintojen luomista käyttäen erilaisia loogisia elementtejä, kuten ajastimia ja flip-flopeja. Yhdistelemällä suojaustoimintoja loogisten toimintolohkojen kanssa releen konfigurointia voidaan mukauttaa käyttäjäkohtaisten sovellusten vaatimuksiin. Rele toimitetaan tehtaalta oletuskytkennöillä, jotka on kuvattu binääritulojen, binäärilähtöjen, toiminto toiminnolle -kytkentöjen ja hälytys-ledien toiminnallisissa kaavioissa. Suunnattujen suojaustoimintojen positiivinen mittaussuunta on kohti lähtevää syöttöä. ABB 3

4 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Syöttö- ja lähtökentän suojaus- ja ohjausrele Uo SYÖTTÖ- JA LÄHTÖKENTÄN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO A SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: Päälaukaisutoiminto Sulkurele 94/86 I2> 46 I2/I1> 46PD th>f 49F >>> 50P/51P I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta - Web-pohjainen AND käyttöliittymä OR > 51P-1 >> 51N-2 > 67N-1 ARC 50L/50NL >> 51P-2 >> 67N-2 >/>BF 51BF/51NBF 2f> 68 >IEF 67NIEF KUNNONSEURANTA JA VALVONTA OPTS OPTM TCS TCM OHJAUS JA INDIKOINTI 1) TIETOLIIKENNE Protokollat: IEC Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP MITTAUS Uo Yo> 21YN OR Po> 32N Kohde Ohj 2) Ind 3) CB DC ES ) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja - I,, Uo - Raja-arvon valvonta - Symmetriset komponentit Analogiset liitynnät 1) Virtamuuntaja 4 Jännitemuuntaja 1 tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto 1) Tavanomaiset muuntajatulot Uo> 59G 18 MAP MAP O I 79 HUOMAUTUKSET Valinnaiset toiminnot Instanssien määrä Laskettu arvo /Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-030C217F-7B DAE-90D1E053EB53 V1 FI Kuva 1. Vakiokonfiguraation A toiminnallinen yleiskatsaus 4 ABB

5 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Syöttö- ja lähtökentän suojaus- ja ohjausrele Uo SYÖTTÖ- JA LÄHTÖKENTÄN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO B SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 5 Päälaukaisutoiminto Sulkurele 94/86 I2> 46 I2/I1> 46PD th>f 49F >>> 50P/51P I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen käyttöliittymä OR > 51P-1 >> 51N-2 > 67N-1 ARC 50L/50NL >> 51P-2 >> 67N-2 >/>BF 51BF/51NBF 2f> 68 >IEF 67NIEF PHIZ HIZ KUNNONSEURANTA JA VALVONTA CBCM CBCM OPTS OPTM OHJAUS JA INDIKOINTI 1) TCS TCM TIETOLIIKENNE Protokollat: IEC Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP MITTAUS Uo Yo> 21YN Po> 32N OR OR >HA 51NHA Kohde Ohj 2) Ind 3) CB DC ES ) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto - I,, Uo - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit Analogiset liitynnät 1) Virtamuuntaja 4 Jännitemuuntaja 1 1) Tavanomaiset muuntajatulot Uo> 59G 18 MAP MAP O I 79 6xRTD 2xmA HUOMAUTUKSET Valinnaiset toiminnot Instanssien määrä Laskettu arvo /Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-5E9640AA-129C-42CB-9E A9656B10 V1 FI Kuva 2. Vakiokonfiguraation B toiminnallinen yleiskatsaus ABB 5

6 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Syöttö- ja lähtökentän suojaus- ja ohjausrele SYÖTTÖ- JA LÄHTÖKENTÄN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO C SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: Päälaukaisutoiminto Sulkurele 94/86 I2> 46 I2/I1> 46PD th>f 49F >>> 50P/51P I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta - Web-pohjainen AND käyttöliittymä OR > 51P-1 ARC 50L/50NL >> 51P-2 >>> > 50N/51N 51N-1 >/>BF 51BF/51NBF 2f> 68 >> 51N-2 KUNNONSEURANTA JA VALVONTA OPTS OPTM TCS TCM TIETOLIIKENNE Protokollat: IEC Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP 18 MAP MAP OHJAUS JA INDIKOINTI 1) Kohde Ohj 2) Ind 3) CB DC ES ) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto MITTAUS - I, - Raja-arvon valvonta - Symmetriset komponentit Analogiset liitynnät 1) Virtamuuntaja 4 Jännitemuuntaja - 1) Tavanomaiset muuntajatulot O I 79 HUOMAUTUKSET Valinnaiset toiminnot Instanssien määrä Laskettu arvo /Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-5404DAD5-4FE4-4E91-8A18-31CC0812A09C V1 FI Kuva 3. Vakiokonfiguraation C toiminnallinen yleiskatsaus 6 ABB

7 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Syöttö- ja lähtökentän suojaus- ja ohjausrele SYÖTTÖ- JA LÄHTÖKENTÄN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO D SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: Päälaukaisutoiminto Sulkurele 94/86 I2> 46 I2/I1> 46PD th>f 49F >>> 50P/51P I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen käyttöliittymä OR > 51P-1 ARC 50L/50NL >> 51P-2 >>> > 50N/51N 51N-1 >/>BF 51BF/51NBF 2f> 68 >> 51N-2 >HA 51NHA KUNNONSEURANTA JA VALVONTA CBCM CBCM OPTS OPTM TCS TCM TIETOLIIKENNE Protokollat: IEC Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP OHJAUS JA INDIKOINTI 1) MITTAUS 18 MAP MAP Kohde Ohj 2) Ind 3) CB DC ES I, - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja Analogiset liitynnät 1) tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto Virtamuuntaja Jännitemuuntaja 4-1) Tavanomaiset muuntajatulot O I 79 HUOMAUTUKSET Valinnaiset toiminnot Instanssien määrä Laskettu arvo /Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-2907E142-1D1E FDF7A15F02 V1 FI Kuva 4. Vakiokonfiguraation D toiminnallinen yleiskatsaus ABB 7

8 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Syöttö- ja lähtökentän suojaus- ja ohjausrele Uo U L1 U L2 U L3 SYÖTTÖ- JA LÄHTÖKENTÄN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO E SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 5 Päälaukaisutoiminto Sulkurele 94/86 I2> 46 I2/I1> 46PD th>f 49F >>> 50P/51P U L1 U L2 U L3 I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen käyttöliittymä OR > 51P-1 >> 51N-2 ARC 50L/50NL >> 51P-2 >/>BF 51BF/51NBF 2f> 68 KUNNONSEURANTA JA VALVONTA FUSEF 60 OPTS OPTM CBCM CBCM TCS TCM MCS MCS TIETOLIIKENNE Protokollat: IEC /-9-2LE Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP Uo > 67N-1 Yo> 21YN >> 67N-2 Po> 32N OR >IEF 67NIEF PHIZ HIZ OHJAUS JA INDIKOINTI 1) Kohde Ohj 2) Ind 3) CB DC ES ) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja MITTAUS - I, U,, Uo, P, Q, E, pf, f - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit Analogiset liitynnät 1) Virtamuuntaja 4 tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto Jännitemuuntaja 1) Tavanomaiset muuntajatulot 5 Uo> 59G 18 MAP MAP O I 79 2xRTD 1xmA HUOMAUTUKSET Valinnaiset toiminnot Instanssien määrä Laskettu arvo /Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-4512CC4D-BAA4-49CD-BF84-7BA9628DC231 V1 FI Kuva 5. Vakiokonfiguraation E toiminnallinen yleiskatsaus 8 ABB

9 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Syöttö- ja lähtökentän suojaus- ja ohjausrele Uo U L1 U L2 U L3 SYÖTTÖ- JA LÄHTÖKENTÄN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO F SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 5 Päälaukaisutoiminto Sulkurele 94/86 I2> 46 I2/I1> 46PD th>f 49F >>> 50P/51P I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen OR käyttöliittymä > 67-1 >> 51N-2 > 67N-1 ARC 50L/50NL >> 67-2 >> 67N-2 >/>BF 51BF/51NBF 2f> 68 >IEF 67NIEF PHIZ HIZ U L1 U L2 U L3 KUNNONSEURANTA JA VALVONTA FUSEF 60 MCS MCS CBCM CBCM OPTS OPTM OHJAUS JA INDIKOINTI 1) TCS TCM TIETOLIIKENNE Protokollat: IEC /-9-2LE Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP MITTAUS Uo Yo> 21YN Po> 32N OR OR >HA 51NHA Kohde Ohj 2) Ind 3) CB DC ES I, U,, Uo, P, Q, E, pf, f - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit Uo> 59G 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto Analogiset liitynnät 1) Virtamuuntaja 4 Jännitemuuntaja 5 1) Tavanomaiset muuntajatulot U L1 U L2 U L3 3U< 27 U2> 47O- U1< 47U+ 3U> 59 O I 79 HUOMAUTUKSET 2xRTD 1xmA 18 MAP MAP Valinnaiset toiminnot Instanssien määrä Laskettu arvo /Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-6130FC3E-1C25-479D-B922-BA263933D048 V1 FI Kuva 6. Vakiokonfiguraation F toiminnallinen yleiskatsaus ABB 9

10 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Syöttö- ja lähtökentän suojaus- ja ohjausrele SYÖTTÖ- JA LÄHTÖKENTÄN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO G SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 5 Päälaukaisutoiminto Sulkurele 94/86 I2> 46 I2/I1> 46PD th>f 49F >>> 50P/51P I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen OR käyttöliittymä U L1 U L2 U L3 > 67-1 >> 51N-2 > 67N-1 ARC 50L/50NL >> 67-2 >> 67N-2 >/>BF 51BF/51NBF 2f> 68 PHIZ HIZ U L1 U L2 U L3 KUNNONSEURANTA JA VALVONTA FUSEF 60 MCS MCS CBCM CBCM OPTS OPTM OHJAUS JA INDIKOINTI 1) TCS TCM TIETOLIIKENNE Protokollat: IEC /-9-2LE Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP MITTAUS Yo> 21YN Po> 32N OR Kohde Ohj 2) Ind 3) CB DC ES I, U,, Uo, P, Q, E, pf, f - Raja-arvon valvonta - Kuormitustallenne - Symmetriset komponentit Uo> 59G Uo 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto Analogiset liitynnät 1) Virta-anturi 3 Jänniteanturi 3 Virtamuuntaja 1 1) Yhdistelmäanturitulot tavanomaisella -tulolla 3U< 27 U2> 47O- U1< 47U+ 3U> 59 O I 79 HUOMAUTUKSET 18 MAP MAP Valinnaiset toiminnot Instanssien määrä Laskettu arvo /Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID E-FDB C5CBD1301E75 V1 FI Kuva 7. Vakiokonfiguraation G toiminnallinen yleiskatsaus 10 ABB

11 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Syöttö- ja lähtökentän suojaus- ja ohjausrele Uo U L1 U L2 U L3 SYÖTTÖ- JA LÄHTÖKENTÄN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO H SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 5 Päälaukaisutoiminto Sulkurele 94/86 I2> 46 I2/I1> 46PD >>> 50P/51P I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen käyttöliittymä OR U 12 > 51P-1 >>> 50N/51N ARC 50L/50NL >> 51P-2 > 51N-1 >/>BF 51BF/51NBF 2f> 68 >> 51N-2 PHIZ HIZ KUNNONSEURANTA JA VALVONTA FUSEF 60 OPTS OPTM CBCM CBCM TCS TCM MCS MCS TIETOLIIKENNE Protokollat: IEC /-9-2LE Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP OHJAUS JA INDIKOINTI 1) MITTAUS Kohde Ohj 2) Ind 3) CB DC ES I, U,, Uo, P, Q, E, pf, f - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit U L1 U L2 U L3 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto Analogiset liitynnät 1) Virtamuuntaja 4 Jännitemuuntaja 5 1) Tavanomaiset muuntajatulot U L1 U L2 U L3 3U< 27 3U> 59 Uo> 59G f>/f<, df/dt 81 SYNC 25 O I 79 U 12 Uo HUOMAUTUKSET 2xRTD 1xmA 18 MAP MAP Valinnaiset toiminnot Instanssien määrä Laskettu arvo /Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID F CF-BCD8-FE2C4EFF1CE5 V1 FI Kuva 8. Vakiokonfiguraation H toiminnallinen yleiskatsaus ABB 11

12 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Syöttö- ja lähtökentän suojaus- ja ohjausrele Uo U L1 U L2 U L3 SYÖTTÖ- JA LÄHTÖKENTÄN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO J SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 5 Päälaukaisutoiminto Sulkurele 94/86 I2> 46 I2/I1> 46PD th>f 49F >>> 50P/51P I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen käyttöliittymä OR U 12 > 67-1 >> 51N-2 > 67N-1 ARC 50L/50NL >> 67-2 >> 67N-2 >/>BF 51BF/51NBF 2f> 68 >IEF 67NIEF KUNNONSEURANTA JA VALVONTA U L1 U L2 U L3 FUSEF 60 OPTS OPTM CBCM CBCM TCS TCM OHJAUS JA INDIKOINTI 1) MCS MCS TIETOLIIKENNE Protokollat: IEC /-9-2LE Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP MITTAUS Uo Yo> 21YN Po> 32N OR OR >HA 51NHA Kohde Ohj 2) Ind 3) CB DC ES I, U,, Uo, P, Q, E, pf, f - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja Analogiset liitynnät 1) Virtamuuntaja 4 3U< 27 U2> 47O- U1< 47U+ 3U> 59 tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto Jännitemuuntaja 1) Tavanomaiset muuntajatulot 5 U L1 U L2 U L3 Uo> 59G f>/f<, df/dt 81 SYNC 25 O I 79 PQM PQM PQM3U PQM3V PQMU PQMV U 12 HUOMAUTUKSET 2xRTD 1xmA 18 MAP MAP Valinnaiset toiminnot Instanssien määrä Laskettu arvo /Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-8736C89A-53BA-49B3-95A1-3984B605504F V1 FI Kuva 9. Vakiokonfiguraation J toiminnallinen yleiskatsaus 12 ABB

13 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Syöttö- ja lähtökentän suojaus- ja ohjausrele Uo U L1 U L2 U L3 SYÖTTÖ- JA LÄHTÖKENTÄN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO K SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 5 Päälaukaisutoiminto Sulkurele 94/86 I2> 46 th>f 49F >>> 50P/51P I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen OR käyttöliittymä U 12 > 51P-1 2f> 68 >>> 50N/51N ARC 50L/50NL >> 51P-2 >/>BF 51BF/51NBF > 67-1 >> 67-2 U L1 U L2 U L3 KUNNONSEURANTA JA VALVONTA FUSEF 60 OPTS OPTM CBCM CBCM TCS TCM OHJAUS JA INDIKOINTI 1) MCS MCS TIETOLIIKENNE Protokollat: IEC /-9-2LE Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP MITTAUS b > 51N-1 >> 51N-2 > 67N-1 >> 67N-2 Kohde Ohj 2) Ind 3) CB 1 - DC I, U,, Uo, P, Q, E, pf, f - Raja-arvon valvonta - Kuormitustallenne - Symmetriset komponentit ES 1 2 dhi> 87NH 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja Analogiset liitynnät 1) Virtamuuntaja 4 Uo tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto Jännitemuuntaja 1) Tavanomaiset muuntajatulot 5 3U< 27 3U> 59 Uo> 59G f>/f<, df/dt 81 SYNC 25 O I 79 PQM PQM PQM3U PQM3V PQMU PQMV U 12 U 12 HUOMAUTUKSET FLOC 21FL 18 MAP MAP Valinnaiset toiminnot Instanssien määrä Laskettu arvo /Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-8CD5AE89-755F-489F-8B47-DC1ADF541EE7 V1 FI Kuva 10. Vakiokonfiguraation K toiminnallinen yleiskatsaus ABB 13

14 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Syöttö- ja lähtökentän suojaus- ja ohjausrele SYÖTTÖ- JA LÄHTÖKENTÄN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO L SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 5 Päälaukaisutoiminto Sulkurele 94/86 I2> 46 I2/I1> 46PD th>f 49F >>> 50P/51P I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen käyttöliittymä OR > 67-1 > 67N-1 ARC 50L/50NL >> 67-2 >> 51N-2 >> 67N-2 >/>BF 51BF/51NBF 2f> 68 >IEF 67NIEF U L1 U L2 U L3 KUNNONSEURANTA JA VALVONTA FUSEF 60 OPTS OPTM CBCM CBCM TCS TCM OHJAUS JA INDIKOINTI 1) MCS MCS TIETOLIIKENNE Protokollat: IEC /-9-2LE Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP MITTAUS Yo> 21YN Po> 32N OR OR >HA 51NHA Kohde Ohj 2) Ind 3) CB DC ES I, U,, P, Q, E, pf, f - Raja-arvon valvonta - Kuormitustallenne - Symmetriset komponentit Uo 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja Analogiset liitynnät 1) Virta-anturi 3 U L1 U L2 U L3 3U< 27 Uo> 59G U2> 47O- 4 f>/f<, df/dt 81 U1< 47U+ 3U> 59 tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto O I 79 Jänniteanturi 3 Virtamuuntaja 1 1) Yhdistelmäanturitulot tavanomaisella -tulolla PQM PQM PQM3U PQM3V PQMU PQMV HUOMAUTUKSET FLOC 21FL 18 MAP MAP Valinnaiset toiminnot Instanssien määrä Laskettu arvo /Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-A240AB33-E70D-4471-A934-D2603FE3E6FE V1 FI Kuva 11. Vakiokonfiguraation L toiminnallinen yleiskatsaus 14 ABB

15 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Syöttö- ja lähtökentän suojaus- ja ohjausrele Uo U L1 U L2 U L3 SYÖTTÖ- JA LÄHTÖKENTÄN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO N SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 5 Päälaukaisutoiminto Sulkurele 94/86 I2> 46 I2/I1> 46PD th>f 49F >>> 50P/51P I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen OR käyttöliittymä U 12 > 51P-1 2f> 68 >>> 50N/51N ARC 50L/50NL >> 51P-2 > 51N-1 >/>BF 51BF/51NBF > 67-1 >> 51N-2 >> 67-2 PHIZ HIZ KUNNONSEURANTA JA VALVONTA U L1 U L2 U L3 MCS MCS FUSEF 60 OPTS OPTM OHJAUS JA INDIKOINTI 1) CBCM CBCM TCS TCM TIETOLIIKENNE Protokollat: IEC /-9-2LE Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP MITTAUS Uo > 67N-1 Yo> 21YN >> 67N-2 Po> 32N OR OR >IEF 67NIEF >HA 51NHA Kohde Ohj 2) Ind 3) CB DC ES ) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto - I, U,, Uo, P, Q, E, pf, f - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit Analogiset liitynnät 1) Virtamuuntaja 4 Jännitemuuntaja 5 1) Tavanomaiset muuntajatulot 3U< 27 U2> 47O- U1< 47U+ 3U> 59 SYNC 25 O I 79 PQM PQM PQM3U PQM3V PQMU PQMV U 12 U L1 U L2 U L3 Uo> 59G 4 f>/f<, df/dt 81 HUOMAUTUKSET 2xRTD 1xmA FLOC 21FL 18 MAP MAP Valinnaiset toiminnot Instanssien määrä Laskettu arvo /Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-33D8F0DD-5B76-40C1-8FAB-EF75271C1F88 V1 FI Kuva 12. Vakiokonfiguraation N toiminnallinen yleiskatsaus ABB 15

16 Taulukko 1. Vakiokonfiguraatiot Kuvaus Suuntaamaton ylivirtasuojaus ja suunnattu maasulkusuojaus ja katkaisijan ohjaus Suuntaamaton ylivirtasuojaus ja suunnattu maasulkusuojaus, katkaisijan kunnonvalvonta, katkaisijan ohjaus ja lisäksi valinnainen kahden verkosto-objektin ohjauksen I/O-moduuli Suuntaamaton ylivirtasuojaus ja suuntaamaton maasulkusuojaus ja katkaisijan ohjaus Suuntaamaton ylivirtasuojaus ja suuntaamaton maasulkusuojaus, katkaisijan kunnonvalvonta, katkaisijan ohjaus ja lisäksi kahden verkosto-objektin ohjauksen I/O-moduuli Suuntaamaton ylivirtasuojaus ja suunnattu maasulkusuojaus vaihejännitteeseen perustuvilla mittauksilla, katkaisijan kunnonvalvonnalla ja katkaisijan ohjauksella Suunnattu ylivirtasuojaus ja suunnattu maasulkusuojaus vaihejännitteeseen perustuvilla mittauksilla, alijännite- ja ylijännitesuojalla, katkaisijan kunnonvalvonnalla ja katkaisijan ohjauksella Suunnattu ylivirtasuojaus ja suunnattu maasulkusuojaus, vaihejännitteeseen perustuvat suojaus- ja mittaustoiminnot, katkaisijan kunnonvalvonta, katkaisijan ohjaus ja anturitulot vaihevirroille ja vaihejännitteille Suuntaamaton ylivirtasuojaus ja suuntaamaton maasulkusuojaus, vaihejännitteeseen ja taajuuteen perustuvat suojaus- ja mittaustoiminnot, tahdissaolovalvonta, katkaisijan kunnonvalvonta ja katkaisijan ohjaus Suunnattu ylivirtasuojaus ja suunnattu maasulkusuojaus, vaihejännitteeseen ja taajuuteen perustuvat suojaus- ja mittaustoiminnot, tahdissaolovalvonta, katkaisijan kunnonvalvonta ja katkaisijan ohjaus Suunnattu ylivirtasuojaus ja suunnattu maasulkusuojaus, suuri-impedanssinen rajoitettu maasulkusuojaus, vaihejännitteeseen ja taajuuteen perustuvat suojaus- ja mittaustoiminnot, tahdissaolovalvonta, katkaisijan kunnonvalvonta, katkaisijan ohjaus ja vikapaikannin (valinnainen) Suunnattu ylivirtasuojaus ja suunnattu maasulkusuojaus, vaihejännitteeseen ja taajuuteen perustuvat suojaus- ja mittaustoiminnot ja katkaisijan kunnonvalvonta, katkaisijan ohjaus, anturitulot vaihevirroille ja vaihejännitteille ja vikapaikannin (valinnainen) Suunnattu ja suuntaamaton ylivirta- ja maasulkusuojaus, vaihejännitteeseen ja taajuuteen perustuvat suojaus- ja mittaustoiminnot, tahdissaolovalvonta, katkaisijan kunnonvalvonta, katkaisijan ohjaus ja vikapaikannin (valinnainen) Vak. konf. A B C D E F G H J K L n 16 ABB

17 Taulukko 2. Tuettuja toimintoja Toiminto IEC A B C D E f G H J K L n Suojaus 1) Kolmivaiheinen suuntaamaton ylivirtasuojaus, alempi porras Kolmivaiheinen suuntaamaton ylivirtasuojaus, ylempi porras Kolmivaiheinen suuntaamaton ylivirtasuojaus, pikalaukaisuporras Kolmivaiheinen suunnattu ylivirtasuojaus, alempi porras Kolmivaiheinen suunnattu ylivirtasuojaus, ylempi porras Suuntaamaton maasulkusuojaus, alempi porras Suuntaamaton maasulkusuojaus, ylempi porras Suuntaamaton maasulkusuojaus, pikalaukaisuporras Suunnattu maasulkusuojaus, alempi porras Suunnattu maasulkusuojaus, ylempi porras PHLPTOC PHHPTOC PHIPTOC DPHLPDOC DPHHPDOC EFLPTOC 2 2) 2 2) 2 2) 2 2) 2 2) EFHPTOC 1 2) 1 2) 1 2) 1 2) 1 2) EFIPTOC 1 2) 1 2) 1 2) 1 2) 1 2) DEFLPDEF 2 2)3) 2 2)3) 2 2)4) 2 2)4) 2 2)5) 2 2)4) 1 2)4) 2 6)7) 2 2)4) DEFHPDEF 1 2)3) 1 2)3) 1 2)4) 1 2)4) 1 2)5) 1 2)4) 1 2)4) 1 2)7) 1 2)4) Admittanssipohjainen maasulkusuoja 8) EFPADM (3) 2)3)8) (3) 2)3)8) (3) 2)4)8) (3) 2)4)8) (3) 2)7)8) (3) 2)4)8) (3) 2)7)8) (3) 2)4)8) Tehonmittaukseen perustuva maasulkusuojaus 8) WPWDE (3) 2)3)8) (3) 2)3)8) (3) 2)4)8) (3) 2)4)8) (3) 2)7)8) (3) 2)4)8) (3) 2)7)8) (3) 2)4)8) Hetkellinen/katkeileva maasulkusuojaus INTRPTEF 1 4)9) 1 4)9) 1 4)9) 1 4)9) 1 4)9) 1 7)9) 1 4)9) Harmonisiin perustuva maasulkusuojaus 8) HAEFPTOC1 (1) 8)9) (1) 8)9) (1) 8)9) (1) 8)9) (1) 8)9) (1) 8)9) Suuntaamaton (moniportainen) maasulkusuojaus, laskettu EFHPTOC 1 6) 1 6) 1 6) 1 6) 1 6) 1 6) 1 6) Virran epäbalanssisuojaus NSPTOC Vaiheen epäjatkuvuussuojaus PDNSPTOC Nollaylijännitesuojaus ROVPTOV 3 3) 3 3) 3 4) 3 4) 3 7) 3 4) 3 4) 2 4) 3 7) 3 4) Kolmivaiheinen alijännitesuojaus Kolmivaiheinen ylijännitesuojaus Myötäkomponentin alijännitesuoja Jännitteen epäbalanssisuojaus PHPTUV PHPTOV PSPTUV NSPTOV Taajuussuojaus FRPFRQ Terminen ylikuormitussuoja, yhdellä aikavakiolla Suuri-impedanssinen, rajoitettu maasulkusuojaus T1PTTR HREFPDIF 1 10) Katkaisijan vikasuojaus CCBRBRF Kolmivaiheinen kytkentäsysäysvirran havaitsemistoiminto INRPHAR Laukaisusignaalin hallinta TRPPTRC 2 2(5) 11) 2 2 (5) 11) 2 (5) 11) 2 (5) 11) 2 (5) 11) 2 (5) 11) 2 (5) 11) 2 (5) 11) 2 (5) 11) 2 (5) 11) Valokaarisuojaus ARCSARC (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) Yleiskäyttöinen suojausfunktio 12) MAPGAPC Vianpaikannus SCEFRFLO (1) (1) (1) Suuri-impedanssisten vikojen havaitsemistoiminto PHIZ ABB 17

18 Taulukko 2. Tuettuja toimintoja, continued Toiminto IEC A B C D E f G H J K L n Sähkönlaatu Virran kokonaiskulutuksen särö Jännitteen kokonaisharmoninen särö Jännitevaihtelun havaitsemistoiminto Ohjaus CMHAI (1) 13) (1) 13) (1) 13) (1) 13) VMHAI (1) 13) (1) 13) (1) 13) (1) 13) PHQVVR (1) 13) (1) 13) (1) 13) (1) 13) Katkaisijan ohjaus CBXCBR Erottimen ohjaus DCXSWI Maadoituskytkimen ohjaus ESXSWI Erottimen asennonosoitin DCSXSWI Maadoituskytkimen osoitin ESSXSWI Jälleenkytkentätoiminto DARREC (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) Tahdissaolon ja jännitteellistämisen valvonta Kunnonvalvonta SECRSYN Katkaisijan kunnonvalvonta SSCBR Laukaisupiirivalvonta TCSSCBR Virranmittauspiirin valvonta CCRDIF Sulakevian valvonta SEQRFUF Koneiden ja laitteiden käyntiaikalaskuri Mittaus MDSOPT Häiriötallennin RDRE Kuormitustilanteen tallennin LDPMSTA Kolmivaiheinen virranmittaus CMMXU Virran symmetristen komponenttien mittaus CSMSQI Maasulkuvirran mittaus RESCMMXU Kolmivaiheinen jännitemittaus VMMXU Nollajännitteen mittaus RESVMMXU Jännitteen myötä-, vasta- ja nollakomponenttien mittaus Kolmivaiheinen tehon ja energian mittaus VSMSQI PEMMXU RTD/mA-mittaus XRGGIO130 (1) (1) (1) (1) (1) (1) (1) Taajuusmittaus FMMXU IEC LE (jännitteenjako) 14) (1) (1) (1) (1) (1) (1) (1) (1) 1, 2,... = sisällytettyjen instanssien määrä () = valinnainen 1) Suojaustoiminnon instanssit ilmaisevat käytettävissä olevien identtisten suojaustoimintolohkojen lukumäärän vakiokonfiguraatiossa. 2) valittavissa parametrin mukaan, mitattu oletusarvona 3) "Uo mitattu" on aina käytetty. 4) Uo valittavissa parametrin mukaan, Uo mitattu oletusarvona 5) Uo laskettu ja vastaverkon jännite valittavissa parametrin mukaan "Uo laskettu" oletusarvona 6) valittavissa parametrin mukaan, " laskettu" oletusarvona 7) "Uo mitattu" on aina käytetty. 8) Vaihtoehtona voidaan tilata yhtä seuraavista: admittansiin perustuva maasulku, tehonmittaukseen perustuva maasulku tai harmonisiin perustuva maasulku. Vaihtoehto on lisäys olemassa olevaan alkuperäisen konfiguraation maasulkuun. Valinnaisella maasululla on myös esimääritetty konfiguraatio releessä. Vaihtoehtoinen maasulku voidaan asettaa päälle tai pois. 9) mitattu on aina käytetty. 10) B mitattu on aina käytetty 11) Konfiguraatiossa laukaisusignaalin hallinta sisältyy ja on kytketty vastaavaan HSO:hon ainoastaan kun Binääritulo- ja lähtömoduuli 0007 on käytössä. Jos ARC-vaihtoehto on lisäksi valittuna, ARCSARC on kytketty konfiguraation vastaavaan päälaukaisun tuloon. 12) Monitoimisuojauksen käyttökohteina ovat esimerkiksi RTD/mA-pohjainen suojaus tai analoginen GOOSE. 13) Sähkönlaadun vaihtoehto sisältää virran kokonaiskulutuksen särön, jännitteen kokonaisharmonisen särön ja jännitteen vaihtelun. 14) Saatavissa vain COM0031-COM0034:lla 18 ABB

19 3. Suojaustoiminnot Rele tarjoaa suunnatun ja suuntaamattoman ylivirtasuojauksen ja termisen ylikuormituksen suojauksen sekä suunnatun ja suuntaamattoman maasulkusuojauksen. Jotkut vakiokonfiguraatiot sallivat valinnaisena admittanssipohjaisen, harmonisiin perustuvan tai tehonmittaukseen perustuvan maasulkusuojauksen käytettäväksi suunnatun maasulkusuojauksen lisäksi. Lisäksi releessä on herkkä maasulkusuojaus, vaihekatkon suojaus, hetkellisen/katkeilevan maasulun suojaus, ylijännite- ja alijännitesuojaus, nollaylijännitesuojaus, myötäkomponentin alijännitesuojaus ja jännitteen epäbalanssisuojaus. Releet, joissa on vakiokonfiguraatiot H, J, K, L ja N, tarjoavat taajuussuojauksen, johon sisältyy ylitaajuussuojaus, alitaajuussuojaus ja taajuuden muutosmäärän suojaus. Releessä on myös valinnainen avojohtosyöttöjen kolminapainen, automaattinen monilaukaisujälleenkytkentä. Lisälaitteilla ja -ohjelmistoilla varustetussa releessä on myös kolme valontunnistuskanavaa sisätiloissa käytettävän metallikoteloisen kojeiston katkaisijan, kokoojakiskon ja kaapelitilan valokaarisuojaukseen. Valokaarisuojauksen anturiliityntä on käytettävissä lisävarusteena hankittavassa tiedonsiirtomoduulissa. Nopea laukaisu lisää henkilöstön turvallisuutta ja rajoittaa aineellisia vahinkoja valokaaritilanteessa. Vaihtoehtona voidaan valita binäärinen tulo- ja lähtömoduuli, jossa on kolme suurinopeuksista binääristä lähtöä (HSO) ja joka vähentää kokonaistoiminta-aikaa tyypillisesti 4-6 ms verrattuna normaaleihin teholähtöihin. 4. Käyttöalue Syöttö- ja lähtökentän suojarele voidaan toimittaa joko suunnatulla tai suuntaamattomalla maasulkusuojauksella varustettuna. Suunnattua maasulkusuojausta käytetään lähinnä eristetyissä tai kompensoiduissa verkoissa, ja suuntaamaton maasulkusuojaus on tarkoitettu suoraan tai pieni-impedanssisesti maadoitettuihin verkkoihin. Relettä voidaan myös käyttää rengastyyppisten ja verkotettujen jakeluverkkojen sekä hajautettua sähköntuotantoa sisältävien verkkojen suojaukseen. Vakiokonfiguraatiot A ja B tarjoavat suunnatun maasulkusuojauksen, jos lähtökenno sisältää vaihevirtamuuntajia, summavirtamuuntajan ja nollajännitteen mittauksen. Vaihevirroista laskettua nollavirtaa voidaan käyttää suojaamaan järjestelmää kaksoismaasululta. Releessä on lisäksi hetkellisen/katkeilevan maasulun suojaus. Vakiokonfiguraatiot C ja D sisältävät suuntaamattoman maasulkusuojauksen vaihevirtamuuntajilla varustetuille lähdöille. Maasulkusuojauksen nollavirta johdetaan vaihevirroista. Nollavirta voidaan mitata summavirtamuuntajien avulla erityisesti silloin, jos tarvitaan herkkää maasulkusuojausta. Vakiokonfiguraatioissa E ja F on suunnattu maasulkusuojaus vaihejännitteen ja nollajännitteen mittauksella. Lisäksi kahdessa vakiokonfiguraatiossa, E ja F, on virranmittauspiirin valvonta ja kokoojakiskon jännitteenmittauksella varustetun tulon sulakevian valvonta. Vakiokonfiguraation E toiminnallisuuden lisäksi vakiokonfiguraatiossa F on suunnattu ylivirtasuojaus, ylijänniteja alijännitesuojaus, myötäverkon alijännitesuojaus ja vastaverkon ylijännitesuojaus ja nollajännitesuojaus. Vakiokonfiguraatiot G ja L sisältävät yhden tavanomaisen nollavirtatulon () ja kolme yhdistelmäanturituloa vaihevirroille ja vaihejännitteille. Kolmen yhdistelmäanturin kytkentä tehdään RJ-45-tyyppisillä liittimillä. Anturit tarjoavat määrättyjä etuja verrattuna tavanomaisiin virta- ja jännitemittamuuntajiin. Esimerkiksi virta-anturit eivät kyllästy suurilla virroilla, ne kuluttavat vähemmän energiaa ja ne ovat kevyempiä. Lisäksi jänniteantureissa ferroresonanssin riski on eliminoitu. Anturit tarjoavat määrättyjä etuja verrattuna tavanomaisiin virtaja jännitemittamuuntajiin. Esimerkiksi virta-anturit eivät kyllästy suurilla virroilla, ne kuluttavat vähemmän energiaa ja ne ovat kevyempiä. Lisäksi jänniteantureissa ferroresonanssin riski on eliminoitu. Anturitulot mahdollistavat myös releen käytön kompakteissa keskijännitekojeistoissa, sellaisissa kuin ABB:n UniGear Digital, SafeRing ja SafePlus, joissa on rajoitettu tila tavanomaisille mittamuuntajille ja jotka näin vaativat anturiteknologian käyttöä. Lisäksi sovittimet mahdollistavat myös sellaisten antureiden käytön, joissa on kaksois-bncliittimet. Vakiokonfiguraatiossa H on suuntaamaton ylivirtasuojaus ja suuntaamaton maasulkusuojaus sekä vaihejännitteeseen ja taajuuteen perustuvat suojaus- ja mittaustoiminnot. Tarjottu toiminnallisuus tukee vakiokonfiguraation käyttöä teollisuuden sähköjärjestelmissä, joissa sähkö tuotetaan itse laitoksella ja/tai otetaan jakeluverkosta. Tahdissaolotoiminnolla täydennettynä releet, joissa on vakiokonfiguraatio H, varmistavat kahden verkon turvallisen kytkemisen. Vakiokonfiguraatiossa J on suunnattu ylivirtasuojaus ja suunnattu maasulkusuojaus sekä vaihejännitteeseen ja taajuuteen perustuvat suojaus- ja mittaustoiminnot. Tarjottu toiminnallisuus tukee vakiokonfiguraation käyttöä teollisuuden sähköjärjestelmissä, joissa sähkö tuotetaan itse laitoksella ja/tai otetaan jakeluverkosta. Tahdissaolotoiminnolla täydennettynä releet, joissa on vakiokonfiguraatio J, varmistavat kahden verkon turvallisen kytkemisen. Vakiokonfiguraatio J sisältää myös valinnaisia sähkönlaadun toimintoja, jotka mahdollistavat virran ja jännitteen harmonisten ja lyhytaikaisten järjestelmän häiriöiden valvonnan ja havaitsemisen. Vakiokonfiguraatiossa K on suuntaamaton ylivirtasuojaus ja maasulkusuojaus ja suunnatun ylivirtasuojauksen ja maasulkusuojauksen kaksi porrasta, suureen impedanssiin perustuva rajoitettu maasulkusuojaus ja vaihejännitteeseen ja taajuuteen perustuvat suojaus- ja mittaustoiminnot. Tarjottu toiminnallisuus tukee lähtösovellusten vakiokonfiguraatiota, jossa on lähietäisyydellä oleva muuntaja, jota varten maasulkusuoja on suuri-impedanssisen rajoitetun maasulun periaatteen mukainen. Konfiguraatio on täydennetty ABB 19

20 tahdissaolotoiminnolla, jolla varmistetaan kahden verkon turvallinen kytkeminen. Vakiokonfiguraatiossa K on valinnainen sähkönlaadun toiminto, joka mahdollistaa virran ja jännitteen harmonisten ja lyhytaikaisten järjestelmähäiriöiden valvonnan ja havaitsemisen. Vakiokonfiguraatiossa K on myös valinnainen impedanssia mittaava vikapaikannustoiminto, joka soveltuu säteittäisten jakelujärjestelmien oikosulkujen sekä tehollisesti ja pienellä impedanssilla maadoitettujen verkkojen maasulkujen paikantamiseen. Vakiokonfiguraatiossa L on suunnattu ylivirtasuojaus ja suunnattu maasulkusuojaus sekä vaihejännitteeseen ja taajuuteen perustuvat suojaus- ja mittaustoiminnot. Analogiset mittaukset sisältävät yhden tavanomaisen nollavirtatulon () ja kolme yhdistelmäanturituloa vaihevirroille ja -jännitteille. Tarjottu toiminnallisuus tukee vakiokonfiguraation käyttöä teollisuuden sähköjärjestelmissä, joissa sähkö tuotetaan itse laitoksella ja/tai otetaan jakeluverkosta. Vakiokonfiguraatiossa L on valinnainen sähkönlaadun toiminto, joka mahdollistaa virran ja jännitteen harmonisten ja lyhytaikaisten järjestelmähäiriöiden valvonnan ja havaitsemisen. Vakiokonfiguraatiossa L on myös valinnainen impedanssia mittaava vikapaikannustoiminto, joka soveltuu säteittäisten jakelujärjestelmien oikosulkujen sekä tehollisesti ja pienellä impedanssilla maadoitettujen verkkojen maasulkujen paikantamiseen. Vakiokonfiguraatio L on esikonfiguroitu erityisesti ABB:n kojeistoja, kuten UniGear Digitalia varten. Vakiokonfiguraation L käyttö ei kuitenkaan ole rajoitettu ainoastaan kojeistoihin. Vakiokonfiguraatio N tarjoaa korkeimman toiminnallisuustason kaikista vakiokonfiguraatioista. Tuetut toiminnot -taulukko antaa lisätietoja vakiokonfiguraatioista. Vakiokonfiguraatio N toimitetaan tehdaskonfiguroituna, samalla tavalla kuin muut 615-konfiguraatiot. Se konfiguroidaan tyypillisesti uudelleen käyttöönotossa. Tämä sallii joustavuutta yhden -tyypin standardoinnissa. Määrätystä lähdön sovelluksesta riippuen sopiva toiminnallisuus voidaan valita ja omia konfigurointeja voidaan luoda PCM600:n sovelluskonfigurointityökalulla. Vakiokonfiguraatio N ei ole suunniteltu yhden releen koko saatavan toiminnallisuussisällön samanaikaiseen käyttöön. Releen toiminnan varmistamiseksi käyttäjäkohtainen konfiguraation kuormitus verifioidaan PCM600:n sovelluskonfigurointityökalulla. Suunnatun maasulkusuojan lisäksi voidaan tilata valinnaisesti yksi näistä kolmesta toiminnosta: admittanssipohjainen, harmonisiin perustuva tai tehonmittaukseen perustuva maasulkusuojaus. Admittanssipohjaisen ja tehonmittaukseen perustuvan maasulkusuojauksen toiminnot ovat saatavilla vakiokonfiguraatioille A, B, E, F, G, J, L ja N. Harmonisiin perustuva maasulkusuojaus on saatavilla vakiokonfiguraatioille B, D, F, J, L ja N. Admittanssipohjainen maasulkusuojaus varmistaa suojauksen oikean toiminnan, vaikka Petersen-kelan kytkennän tilatieto puuttuukin. 20 ABB

21 Vak. konf. ANSI IEC B 50L/50NL 50P/51P 51BF/51NBF 51N 51P-2/51P-1 ARC >>> >/>BF > >>/> 3U Uo Kaapeli Ilmajohto Vak. konf. B Vak. konf. H Vak. konf. B ANSI IEC ANSI IEC ANSI IEC 49F th>f 47O-/59 U2>/3U> 49F th>f 50L/50NL ARC 47U+/27 U1</3U< 50L/50NL ARC 50P/51P >>> 50L/50NL ARC 50P/51P >>> 51BF/51NBF >/>BF 59G Uo> 51BF/51NBF >/>BF 51P-2/51P-1 >>/> 81 f</f>, df/dt 51P-2/51P-1 >>/> 67N 1) 1) 67N 1) 1) 67NIEF > IEF 67NIEF > IEF 1) tai 51NHA (>HA), 21YN (Yo> ), 32N (Po> ) 79 O I 1) tai 51NHA (>HA), 21YN (Yo> ), 32N (Po> ) GUID-D E79-44CD-8DA9-D81FE934BDA4 V1 FI Kuva 13. Vakiokonfiguraatiota B käyttävä ala-asemaesimerkki ylivirta- ja maasulkusuojauksella. Vakiokonfiguraatiota B käyttävä ala-asemaesimerkki ylivirta- ja maasulkusuojauksella. Lisäksi jännite- ja taajuuspohjaista suojausta käytetään vakiokonfiguraatiossa F. Releissä on myös valinnainen valokaarisuojaustoiminto, joka mahdollistaa nopean ja selektiivisen koko kojeiston valokaarisuojauksen. Lisäksi avojohtoa syöttävässä lähdössä käytetään valinnaista automaattista jälleenkytkentätoimintoa. ABB 21

22 Vak. konf. ANSI 50L/50NL 50P/51P 51BF/51NBF 51N (SEF) 51P-2/51P-1 D IEC ARC >>> >/>BF > >>/> Kaapeli Kaapeli Vak. konf. D Vak. konf. N ANSI IEC ANSI IEC 49F th>f 21FL FLOC 50L/50NL ARC 49F th>f 50P/51P >>> 50L/50NL ARC 51BF/51NBF >/>BF 50P/51P >>> 51P/51N / 51BF/51NBF >/>BF 51P/51N / GUID-35166A11-E F-A882-D04E D V1 FI Kuva 14. Ala-asemaesimerkki pieni-impedanssisessa maadoitetussa verkossa, joka käyttää vakiokonfiguraatioita D ja N lähdön kaapeleiden ylivirtasuojauksella, maasulkusuojauksella ja termisellä suojauksella. Ala-asemaesimerkki pieni-impedanssisessa maadoitetussa verkossa, joka käyttää vakiokonfiguraatioita D ja N lähdön kaapeleiden ylivirtasuojauksella, maasulkusuojauksella ja termisellä suojauksella. Releissä on lisäksi valinnainen valokaarisuojaustoiminto, joka mahdollistaa nopean ja selektiivisen valokaarisuojauksen koko kytkinlaitteistossa. Lisäksi vakiokonfiguraatiossa N on käytetty valinnaista vikapaikannintoimintoa vikaetäisyyden laskemiseen alaasemasta. 22 ABB

23 Vak. konf. L Vak. konf. L ANSI IEC ANSI IEC 3U 47O-/59 47U+/27 50L/50NL 50P/51P 51BF/51NBF U2>/3U> U1</3U< ARC >>> >/>BF 3U 47O-/59 47U+/27 50L/50NL 50P/51P 51BF/51NBF U2>/3U> U1</3U< ARC >>> >/>BF 67/67N 1) / 1) 67/67N 1) / 1) 1) käytetty suuntaamattomassa 1) käytetty suuntaamattomassa tilassa tilassa 3U 3U 3U 3U 3U Ilmajohto Ilmajohto Kaapeli Kaapeli Vak. konf. L Vak. konf. L Vak. konf. G Vak. konf. L Vak. konf. L ANSI IEC ANSI IEC ANSI IEC ANSI IEC ANSI IEC 47O-/59 47U+/27 49F 50L/50NL 50P/51P 51BF/51NBF 67/67N 79 U2>/3U> U1</3U< th>f ARC >>> >/>BF / O I 47O-/59 47U+/27 49F 50L/50NL 50P/51P 51BF/51NBF 67/67N 79 U2>/3U> U1</3U< th>f ARC >>> >/>BF / O I 47O-/59 47U+/27 50L/50NL 50P/51P 51BF/51NBF 67 U2>/3U> U1</3U< ARC >>> >/>BF 47O-/59 47U+/27 49F 50L/50NL 50P/51P 51BF/51NBF 67/67N U2>/3U> U1</3U< th>f ARC >>> >/>BF / 47O-/59 47U+/27 49F 50L/50NL 50P/51P 51BF/51NBF 67/67N U2>/3U> U1</3U< th>f ARC >>> >/>BF / GUID-52115F97-519B-40F3-B676-1CC27990CA50 V1 FI Kuva 15. Sovellusesimerkki kojeiston yksikiskojärjestelmällä. Sovellusesimerkki kojeiston yksikiskojärjestelmällä. Virtaantureita (Rogowski-kela) ja jänniteantureita (jännitejakaja) käytetään mittauksiin vakiokonfiguraatioissa L ja G. Käytetyt pääsuojaustoiminnot ovat ylivirtasuojaus, maasulkusuojaus ja jännitteeseen perustuva suojaus. Lähdön kaapeleiden suojaukseen käytetään myös termistä suojausta. Lisäksi avojohtoa syöttävässä lähdössä käytetään valinnaista automaattista jälleenkytkentätoimintoa. ABB 23

24 Vak. konf. N Vak. konf. N ANSI IEC ANSI IEC 25 SYNC 25 SYNC 3U Uo 47O-/59 47U+/27 50L/50NL 50P/51P 51BF/51NBF U2>/3U> U1</3U< ARC >>> >/>BF 3U Uo 47O-/59 47U+/27 50L/50NL 50P/51P 51BF/51NBF U2>/3U> U1</3U< ARC >>> >/>BF 67/67N / 67/67N / 3U Uo 3U Uo b b b Vak. konf. K Vak. konf. H Vak. konf. N Vak. konf. K Vak. konf. K ANSI IEC ANSI IEC ANSI IEC ANSI IEC ANSI IEC 27/59 3U</3U> 47O-/59 U2>/3U> 25 SYNC 27/59 3U</3U> 27/59 3U</3U> 49F th>f 47U+/27 U1</3U< 47O-/59 U2>/3U> 49F th>f 49F th>f 50L/50NL ARC 50L/50NL ARC 47U+/27 U1</3U< 50L/50NL ARC 50L/50NL ARC 50P/51P >>> 59G Uo> 50L/50NL ARC 50P/51P >>> 50P/51P >>> 51BF/51NBF >/>BF 81 f</f>, df/dt 50P/51P >>> 51BF/51NBF >/>BF 51BF/51NBF >/>BF 51P/51N / 51BF/51NBF >/>BF 51P/51N / 51P/51N / 81 f<, f>, df/dt 59G Uo> 81 f<, f>, df/dt 81 f<, f>, df/dt 87NH dhi> 67 87NH dhi> 87NH dhi> 81 f</f>, df/dt GUID-51FCF15D AEF5-F V1 FI Kuva 16. Sovellusesimerkki yksikiskokojeistosta, joka on järjestetty kahteen kiskokytkimen erottamaan osaan. Yksikiskokojeiston sovellusesimerkki järjestettynä kahteen kiskokytkimen erottamaan kisko-osaan. Vakiokokoonpanoa K on käytetty lähdöissä, joissa on lähellä sijaitsevia jakelumuuntajia, jotka tarjoavat vakinaisen ylivirta- ja maasulkusuojauksen lisäksi suuri-impedanssisen rajoitetun maasulkusuojauksen. Tuloissa ja kiskokytkimissä tahdissaolon tarkistustoiminto on käytössä vakiokonfiguraatiossa N. 24 ABB

25 Vak. konf. N Vak. konf. N ANSI IEC ANSI IEC 25 SYNC 25 SYNC 3U Uo 47O-/59 47U+/27 50L/50NL U2>/3U> U1</3U< ARC 3U Uo 47O-/59 47U+/27 50L/50NL U2>/3U> U1</3U< ARC 50P/51P 51BF/51NBF >>> >/>BF 50P/51P 51BF/51NBF >>> >/>BF 59G Uo> 59G Uo> U Uo 3U Uo Kaapeli Kaapeli Ilmajohto Vak. konf. N Vak. konf. N Vak. konf. N Vak. konf. N Vak. konf. N ANSI IEC ANSI IEC ANSI IEC ANSI IEC ANSI IEC 49F th>f 47O-/59 U2>/3U> 25 SYNC 49F th>f 47O-/59 U2>/3U> 50L/50NL ARC 47U+/27 U1</3U< 47O-/59 U2>/3U> 50L/50NL ARC 47U+/27 U1</3U< 50P/51P >>> 50L/50NL ARC 47U+/27 U1</3U< 50P/51P >>> 49F th>f 51BF/51NBF >/>BF 59G Uo> 50L/50NL ARC 51BF/51NBF >/>BF 50L/50NL ARC 51P/51N / 81 f</f>, df/dt 50P/51P >>> 51P/51N / 50P/51P >>> 67NIEF >IEF 51BF/51NBF >/>BF 67NIEF >IEF 51BF/51NBF >/>BF 59G Uo> 67/67N / O I 81 f</f>, df/dt GUID-D D56F-4396-A5F1-A81CDBCEE500 V1 FI Kuva 17. Sovellusesimerkki yksikiskokojeistosta, joka käyttää kattavinta vakiokonfiguraatiota N. Sovellusesimerkki yksikiskokojeistosta, joka käyttää kattavinta vakiokonfiguraatiota N. Käytetyt pääsuojaukset ovat ylivirtasuojaus, maasulkusuojaus ja jännitteeseen perustuva suojaus. Lähdön kaapeleiden suojaukseen käytetään myös termistä ja katkeilevan maasulun suojausta. Lisäksi avojohtoa syöttävässä lähdössä käytetään valinnaista automaattista jälleenkytkentätoimintoa. Releissä on lisäksi valinnainen valokaarisuojaustoiminto, joka mahdollistaa nopean ja selektiivisen valokaarisuojauksen koko kytkinlaitteistossa. ABB 25

26 3U Uo Vak. konf. ANSI IEC J U O-/59 47U+/27 49F 50L/50NL 59G 60 67/67N 81 SYNC U2>/3U< U1</3U> th>f ARC Uo> FUSEF / f</f>,df/dt GUID-5F636A0B-E6FC B-1E2BAC9A1AB9 V1 FI Kuva 18. Vakiokonfiguraatiota J käyttävän lähdön suojaus ja ohjaus Vakiokonfiguraatiota J käyttävän lähdön suojaus ja ohjaus käyttämällä tahdissaolotarkistustoiminnallisuutta hajautetun sähköntuotannon turvalliseen kytkemiseen verkkoon. 26 ABB

27 5. Tuetut ABB-ratkaisut ABB:n 615-sarjan suojaus- ja ohjausreleet yhdessä verkostoautomaation ohjausyksikön COM600 kanssa muodostavat aidon IEC ratkaisun sähkölaitosten ja teollisuuden sähköjärjestelmien luotettavalle sähkönjakelulle.järjestelmäsuunnittelun helpottamiseksi ja tehostamiseksi ABB:n releissä on liittämistä helpottavat connectivity package -paketit. Connectivity package -paketit sisältävät kokoelman ohjelmistoja ja relekohtaista tietoa, kuten yksiviivakaavion mallipohjia ja täyden reletietomallin. Tietomalli sisältää myös tapahtuma- ja parametrilistoja. Connectivity package -paketeilla releet voidaan helposti konfiguroida PCM600:lla ja yhdistää verkostoautomaation COM600- ohjausyksikköön tai verkoston MicroSCADA Pro -ohjaus- ja hallintajärjestelmään. 615-sarjan releet tarjoavat luontaisen tuen IEC standardille sisältäen myös binäärisen ja analogisen horisontaalisen GOOSE-viestinnän. Lisäksi prosessiväylä, jossa on analogisten vaihejännitteiden näytteenotettuja arvoja, on tuettu. Prosessiväylä, jossa on analogisten vaihejännitteiden näytteenotettuja arvoja, on tuettu. Tavanomaiseen johdolliseen laitteidenväliseen signalointiin verrattuna peer-to-peerkommunikointi kytketyn Ethernet-LANin kautta tarjoaa edistyksellisen ja monipuolisen alustan sähköjärjestelmien suojaukseen. Suojausjärjestelmän lähestymistavan selväpiirteisten ominaisuuksien joukossa ovat IEC alaasema-automaatiostandardin täyden toteutuksen mahdollistamat nopea tiedonsiirtokyky, suojauksen ja tiedonsiirron yhtenäisyyden jatkuva valvonta ja uudelleenkonfiguroinnin ja päivitysten luontainen joustavuus. Ala-asematasolla COM600 käyttää kennotasoisten releiden tietosisältöä ala-asematasoisen toiminnallisuuden parantamiseksi. COM600:n tärkeänä ominaisuutena on verkkoselainpohjainen käyttöliittymä, jossa on muokattava kojeistokennojen ratkaisujen yksiviivakaavioita havainnollistava graafinen näyttö. SLD-ominaisuus on erityisen hyödyllinen käytettäessä 615-sarjan releitä ilman valinnaista yksiviivakaavion ominaisuutta.com600:n verkkokäyttöliittymä antaa koko ala-asemasta myös tiedon saantia helpottavan yleiskuvan, joka sisältää relekohtaisia yksiviivakaavioita. Alaaseman laitteisiin ja prosesseihin on myös pääsy kaukokäytön verkkokäyttöliittymän kautta, mikä parantaa henkilöturvallisuutta. Lisäksi COM600:aa voidaan käyttää paikallisena varastona alaaseman tekniselle dokumentaatiolle ja releiden keräämälle verkostotiedolle. Kerätty verkostotieto mahdollistaa verkoston vikatilanteiden laajan raportoinnin ja analysoinnin COM600:n tietohistorian ja tapahtumakäsittelyn ominaisuuksien avulla. Historiatietoa voidaan käyttää prosessien ja laitetoiminnan tarkkaan seurantaan käyttämällä sekä reaaliaikaisiin että aiempiin arvoihin perustuvia laskelmia. Parempi prosessien dynamiikan ymmärtäminen saavutetaan yhdistelemällä aikaan perustuvia prosessimittauksia tuotanto- ja huoltotapahtumiin. COM600 voi toimia myös porttina ja se huolehtii ala-aseman releiden ja asematason ohjaus- ja hallintajärjestelmien, kuten MicroSCADA Pron ja System 800xA:n, saumattomasta liitettävyydestä. COM600:n GOOSE Analyzer -käyttöliittymä mahdollistaa horisontaalisen IEC sovelluksen seuraamisen ja analysoinnin käyttöönotossa ja käytössä asematasolla. Kaikki ala-aseman käytönaikaiset GOOSE-tapahtumat kirjataan, mikä mahdollistaa parannetun järjestelmävalvonnan. Taulukko 3. Tuetut ABB-ratkaisut Tuote Verkostoautomaation ohjain COM600 MicroSCADA Pro SYS 600 System 800xA Versio 4.0 SP1 tai uudempi 9.3 FP2 tai uudempi 5.1 tai uudempi ABB 27

28 ABB MicroSCADA Pro/ System 800xA Sähkölaitos: IEC Teollisuus: OPC COM600 Web-pohjainen käyttöliittymä COM600 Web-pohjainen käyttöliittymä Ethernet-kytkin PCM600 Ethernet-kytkin PCM600 Analoginen ja binäärinen horisontaalinen GOOSE-kommunikatio IEC Analoginen ja binäärinen horisontaalinen GOOSE-kommunikatio IEC GUID-4D002AA0-E35D-4D3F-A157-01F1A3044DDB V1 FI Kuva 19. Esimerkki ABB:n sähköjärjestelmästä, jossa on käytössä Relion-releet, verkostoautomaation ohjain COM600 ja MicroSCADA PRo/ System 800xA 6. Ohjaus lisää katkaisijan ohjauksen toiminnallisuuden etupaneelin käyttöliittymän kautta tai kauko-ohjauksen avulla. Katkaisijan ohjauksen lisäksi releen merkittävänä ominaisuutena ovat kaksi ohjauslohkoa, jotka on tarkoitettu erottimien tai katkaisijavaunun moottoriohjaukseen ja niiden asennonosoituksiin. Lisäksi releessä on yksi ohjauslohko, joka on tarkoitettu yhden maadoituserottimen moottoriohjaukseen ja sen asennonosoitukseen. Releessä tarvitaan kahta fyysistä binääristä tuloa ja kahta fyysistä binääristä lähtöä jokaista käyttöönotettavaa ohjattavaa primäärilaitetta kohden. Valitusta releen vakiokonfiguraatiosta riippuen käyttämättömien binääristen tulojen ja binääristen lähtöjen lukumäärä vaihtelee. Lisäksi jotkut vakiokonfiguraatiot tarjoavat myös valinnaisia laitteistomoduuleja, jotka lisäävät käytettävissä olevien binääristen tulojen ja lähtöjen lukumäärää. Mikäli valitun vakiokonfiguraation käytettävissä olevien binääristen tulojen/lähtöjen lukumäärä ei riitä, suositellaan seuraavia vaihtoehtoja: Releen valittu vakiokonfiguraatio voidaan muokata muutaman alun perin muihin tarkoituksiin konfiguroitujen binääritulojen ja binäärilähtöjen vapauttamiseksi käyttöön soveltuvin osin. Releeseen voidaan yhdistää ulkoinen tulo- tai lähtömoduuli, esimerkiksi RIO600. Ulkoisen I/O-moduulin binäärisiä tuloja ja lähtöjä voidaan käyttää sovelluksen vähemmän aikakriittisiin binäärisiin signaaleihin. Yhdistäminen mahdollistaa muutaman alun perin varatun binäärisen tulon ja lähdön vapauttamisen käyttöön releen vakiokonfiguraatiossa. Primäärilaitteiden ohjaukseen valittujen releen binäärilähtöjen sopivuus, esimerkiksi niiden kytkentä-, kuormitettavuus- ja katkaisukapasiteetti, tulee varmistaa huolellisesti. Mikäli primäärilaitteen vaatimukset ohjauspiirin suhteen eivät toteudu, ulkopuolisten apureleiden käyttöä tulisi harkita. Releen käyttöliittymän valinnainen iso graafinen LCD sisältää yksiviivakaavion (SLD), jossa on asennonosoitus kyseisille primäärilaitteille. Sovelluksen vaatimat lukitusjärjestelmät 28 ABB

29 konfiguroidaan PCM600:n signaalimatriisin tai sovelluskonfiguroinnin toiminnallisuuden avulla. Riippuen vakiokonfiguraatiosta rele sisältää myös tahdissaolotarkistustoiminnon, jolla varmistetaan, että jännite, vaihekulma ja taajuus avoimen katkaisijan molemmin puolin täyttävät kahden verkon turvallisen yhteenkytkemisen ehdot. 7. Mittaukset Rele mittaa jatkuvasti vaihevirtoja, virtojen symmetrisiä komponentteja ja nollavirtaa. Jos releessä on jännitemittaukset, se myös mittaa nollajännitettä, vaihejännitteitä ja jännitekomponentteja. Vakiokonfiguraatiosta riippuen releessä voi olla lisäksi taajuusmittaus.lisäksi rele laskee enimmäiskuormituksen käyttäjän määrittämänä ajanjaksona, suojattavan kohteen termisen ylikuormituksen sekä virran vasta- ja myötäkomponentin suhteeseen perustuvan vaiheepäbalanssiarvon. Lisäksi releessä on kolmivaiheisen tehon ja energian mittaus sisältäen tehokertoimen. Mitattuja arvoja voidaan käyttää paikallisesti releen etupaneelin käyttöliittymän avulla tai etäkäyttönä releen tietoliikenneliittymän kautta. ja voi käyttää sekä paikan päällä että etäkäytössä verkkopohjaisen käyttöliittymän avulla. Rele on varustettu kuormitustilanteen tallentimella. Kuormitustilanneominaisuus tallentaa jaksollisena aikavälinä otetut kuormatiedot (kysyntäjakso). Tallenteet ovat COMTRADE-muodossa. 8. Vikapaikannus :ssä on valinnainen impedanssia mittaava vikapaikannintoiminto, joka soveltuu oikosulkujen paikantamiseen säteittäisissä jakeluverkoissa. Maasulku voidaan paikallistaa tehollisesti ja pieniresistiivisesti maadoitetuissa verkostoissa. Sellaisissa olosuhteissa, joissa vikavirran suuruus on ainakin samaa tasoa tai suurempi kuin kuormitusvirta, maasulkuja voidaan myös paikantaa maasta eristetyissä jakeluverkostoissa. Vianpaikannustoiminto tunnistaa vikatyypin ja laskee sitten etäisyyden vikapaikkaan. Vikaresistanssin arvio lasketaan myös. Arvio antaa tietoa mahdollisesta vian syystä ja vikapaikan arvioidun etäisyyden tarkkuudesta. 9. Häiriötallennin Releessä on häiriötallennin, jossa on jopa 12 analogista ja 64 binääristä signaalikanavaa. Analogikanavia voidaan asettaa tallentamaan joko aallonmuotoa tai mitattujen virtojen ja jännitteiden trendejä. Analogiset kanavat voidaan määrittää aloittamaan tallennustoiminto, kun mitattu arvo alittaa tai ylittää asetusarvon. Binääriset signaalikanavat voidaan määrittää aloittamaan tallennus binäärisignaalin nousevalla tai laskevalla reunalla tai kummallakin reunalla. Oletusasetuksen mukaan binäärikanavat on määritetty tallentamaan ulkoiset tai sisäiset relesignaalit, kuten releportaiden havahtumis- tai laukaisusignaalit, tai ulkoiset lukitus- tai ohjaussignaalit. Releen binäärisignaalit, kuten suojauksen havahtumis- tai laukaisusignaalit, tai binääritulon kautta releeseen tuleva ulkoinen ohjaussignaali voidaan määrittää laukaisemaan tallennus.tiedot tallentuvat haihtumattomaan muistiin, josta ne voidaan ladata myöhempää vika-analyysiä varten. 10. Tapahtumarekisteri Releessä on tapahtumajärjestystietojen keruuta varten haihtumaton muisti, johon mahtuu 1024 tapahtumaa aikaleimoineen. Tiedot jäävät haihtumattomaan muistiin, vaikka releen syöttövirta katkeaisi hetkellisesti. Tapahtumarekisteri helpottaa syöttöjärjestelmän vikojen ja häiriöiden analysointia ennen vian ilmenemistä ja sen jälkeen. Releen tiedon prosessoinnin ja taltioinnin kasvatettu kapasiteetti antaa edellytykset tulevien verkostokonfiguraatioiden kasvavan tiedontarpeen tukemiseen. Tapahtumajärjestystietoja voidaan käyttää paikallisesti releen etupaneelin käyttöliittymän avulla tai etäkäyttönä releen kommunikaatioliitännän kautta. Tietoja voi käyttää sekä paikan päällä että etäkäytössä verkkopohjaisen käyttöliittymän avulla. 11. Rekisteröidyt arvot Rele pystyy tallentamaan 128 viimeisen vikatapahtuman tietueet. Näiden tallenteiden avulla käyttäjä voi analysoida sähköjärjestelmän tapahtumia. Jokaisessa tallenteessa on esimerkiksi virta- ja jännitearvot, kulmatiedot ja aikaleima. Vikatallennus voidaan laukaista käynnistyssignaalilla, suojalohkon laukaisusignaalilla tai molemmilla. Käytettävissä olevat mittaustavat ovat DFT-, RMS- ja huipusta huippuun - mittaus. Vikatallennus tallentaa releen mittausarvoja sillä hetkellä kun jokin suojaustoiminto käynnistyy. Lisäksi rele tallentaa erikseen enimmäiskuormitusvirran aikaleimoineen. Oletusasetuksen mukaan tietueet tallentuvat haihtumattomaan muistiin. 12. Kunnonvalvonta Releen kunnonvalvontatoiminnot tarkkailevat katkaisijan toimintaa ja kuntoa jatkuvasti. Toiminnot seuraavat katkaisijan jousen latausaikaa, SF6-kaasunpainetta, katkaisuaikaa ja toimimattomuusaikaa. Valvontatoiminnot tarjoavat katkaisijan toimintaan liittyviä historiatietoja, joita voidaan käyttää ennakoivan huollon ajoittamiseen. Lisäksi rele sisältää käyntiaikalaskurin, joka valvoo, kuinka monta tuntia suojattu laite on ollut toiminnassa. Tämän ansiosta laitteen aikaan perustuva ennakoiva huollon aikatauluttaminen on mahdollista. ABB 29

30 13. Laukaisupiirivalvonta Laukaisupiirin valvonta valvoo laukaisupiirin käytettävyyttä ja toimintakuntoa jatkuvasti. Se mahdollistaa avoimen piirin valvonnan sekä katkaisijan auki- että kiinni-asennossa. Lisäksi se havaitsee katkaisijan ohjausjännitteen katkeamisen. 14. Itsevalvonta Releen sisäänrakennettu itsevalvontajärjestelmä tarkkailee jatkuvasti releen laitteiston tilaa ja ohjelmiston toimintaa. Havaitusta viasta tai virhetoiminnasta ilmoitetaan käyttäjälle. Pysyvä relevika lukitsee suojaustoiminnot virheellisen toiminnan estämiseksi. 15. Sulakevian valvonta Valitusta vakiokonfiguraatiosta riippuen releessä on toiminnallisuutena sulakevian valvonta.sulakevian valvonta havaitsee jännitemittauspiirin ja releen välisen vian. Viat havaitsee joko vastaverkkoon perustuva algoritmi tai deltajännitteen ja deltavirran algoritmi. Vian havaittuaan sulakevikavalvonta aktivoi hälytyksen ja estää jänniteriippuvaisten suojaustoimintojen tahattoman toiminnan. 16. Virranmittauspiirin valvonta Valitusta vakiokonfiguraatiosta riippuen releeseen sisältyy virranmittauspiirin valvonta.virranmittauspiirin valvontaa käytetään vikojen havaitsemiseen virtamuuntajan toisiopiirissä. Havaittuaan vian virranmittauspiirin valvontatoiminto estää tahattoman toiminnan aktivoimalla hälytys-ledin ja estämällä tietyt suojaustoiminnot. Virranmittauspiirin valvontatoiminto laskee suojaussydänten vaihevirtojen summan ja vertaa summaa rengasvirtamuuntajasta tai vaihevirtamuuntajien erillisistä sydämistä saatuun mitattuun yksittäiseen vertailuvirtaan. 17. Käytönvalvonta Valtuuttamattoman käytön estämiseksi ja tietojen eheyden varmistamiseksi releessä on nelitasoinen roolipohjainen käyttäjäntodennusjärjestelmä, jossa pääkäyttäjä voi määrittää erilliset salasanat katselun, käytön, huollon ja hallinnon tasoille. Käytönvalvontajärjestelmää voidaan käyttää etupaneelin käyttöliittymässä, selainpohjaisessa käyttöliittymässä sekä PCM600-työkalussa. 18. Tulot ja lähdöt Valitusta vakiokonfiguraatiosta riippuen releessä on kolme vaihevirtatuloa ja yksi nollavirtatulo suuntaamatonta maasulkusuojausta varten, kolme vaihevirtatuloa, yksi nollavirtatulo ja yksi nollajännitetulo suunnattua maasulkusuojausta varten tai kolme vaihevirtatuloa, yksi nollavirtatulo, kolme vaihejännitetuloa ja yksi nollajännitetulo suunnattua maasulkusuojausta ja suunnattua ylivirtasuojausta varten. Vakiokonfiguraatioissa G ja L on yksi tavanomainen nollavirtatulo ( 0,2/1 A) ja kolme anturituloa kolmen yhdistelmäanturin suoraa kytkemistä varten RJ-45-liittimillä. Vaihtoehtona yhdistelmäantureille voidaan sovittimia käyttämällä hyödyntää erillisiä virta- ja jänniteantureita. Lisäksi sovittimet mahdollistavat myös kaksois-bnc-liittimillä varustettujen antureiden käytön. Vaihevirtatulojen nimellisvirrat ovat 1/5A. Käytettävissä on kaksi nollavirtatuloa, 1/5 A tai 0,2/1 A. 0,2/1 A -tuloa käytetään normaalisti sovelluksissa, jotka vaativat herkkää maasulkusuojausta ja joissa käytetään kaapelivirtamuuntajia. Kolme vaihejännitetuloa ja nollajännitetulo kattavat nimellisjännitteet V. Sekä vaiheidenväliset jännitteet että vaiheen ja maan väliset jännitteet voidaan kytkeä. Vaihevirtatulo 1 A tai 5 A, nollavirtatulo 1 A tai 5 A tai vaihtoehtoisesti 0,2 A tai 1 A sekä nollajännitetulon nimellisjännite valitaan releen ohjelmistossa. Myös binääritulon kynnysarvot VDC valitaan säätämällä releen parametrien asetuksia. Kaikki binääritulojen ja -lähtöjen koskettimet voidaan vapaasti määrittää PCM600:n signaalimatriisi- tai sovelluskonfigurointitoiminnallisuudella. Tarkempia lisätietoja tuloista ja lähdöistä löytyy tulo/lähtöyhteenvetotaulukosta ja liitinkaavioista. Binäärinen tulo- ja lähtömoduuli voidaan valita valinnaisesti. Siinä on kolme suurinopeuksista binäärilähtöä (HSO) ja se vähentää kokonaistoiminta-aikaa tyypillisesti 4-6 ms verrattuna normaaleihin teholähtöihin. 30 ABB

31 Taulukko 4. Tulojen/lähtöjen yleiskatsaus Vak. konf. Tilauskoodinumero Analogiset kanavat Binäärikanavat CT VT Yhdistelmä sensori BI BO RTD ma A AA / AB AA PO + 2 SO - - AE PO + 9 SO - - B AA / AB AA / AB FA / FB FA PO + 5 SO + 3 HSO - - AC PO + 6 SO - - FG PO + 2 SO + 3 HSO - - C AC / AD AB PO + 2 SO - - AF PO + 9 SO - - D E F H J G L AC / AD AC / AD FC / FD AE / AF FE / FF DA FB PO + 5 SO + 3 HSO - - AD PO + 6 SO 6 2 FE PO + 2 SO + 3 HSO 6 2 AG PO + 6 SO - - FC PO + 2 SO + 3 HSO - - AG PO + 6 SO 2 1 FC PO + 2 SO + 3 HSO 2 1 AH PO + 6 SO - - FD PO + 2 SO + 3 HSO - - AD PO + 6 SO - - K BC FE PO + 2 SO + 3 HSO Aseman tietoliikenne Rele tukee erilaisia tietoliikenneprotokollia, mukaan lukien IEC 61850, IEC LE Modbus, Modbus ja DNP3.Profibus DPV1 -kommunikointiprotokolla on tuettu käyttämällä protokollakonvertteria SPA-ZC 302. Käyttötiedot ja ohjaustoiminnot ovat käytettävissä näiden yhteyskäytäntöjen kautta. Jotkin tietoliikennetoiminnot, kuten usean releen välinen horisontaalinen tietoliikenne, ovat kuitenkin käytettävissä vain IEC tiedonsiirtoprotokollan avulla. IEC tietoliikennetoteutus tukee kaikkia valvonta- ja ohjaustoimintoja. Myös parametriasetuksia, häiriötiedoston tietueita sekä vikatietoja voidaan käyttää IEC yhteyskäytännön kautta. Häiriötiedoston tietueet voidaan hakea mihin tahansa Ethernet-sovellukseen standardinmukaisessa COMTRADE-tiedostomuodossa. Suojarele tukee tapahtumien raportointia asemaväylän viidelle työasemalle samanaikaisesti. Rele pystyy vaihtamaan signaaleja muiden releiden kanssa käyttämällä IEC protokollaa. Suojarele voi lähettää binäärisignaaleja toisiin releisiin (niin sanottu horisontaalinen tietoliikenne) IEC GOOSE (Generic Object Oriented Substation Event) -profiilin avulla. Binääristä GOOSE-viestintää voidaan käyttää esimerkiksi suojaukseen sekä keskinäistoimintaan perustuvaan suojaukseen. Rele täyttää IEC standardin määrittämät jakeluasemien sovellusten laukaisuun liittyvät GOOSEsuorituskykyvaatimukset. Lisäksi suojarele tukee analogisten arvojen lähetystä ja vastaanottoa GOOSE-viestinnän avulla. ABB 31

32 Analoginen GOOSE-viestintä mahdollistaa analogisten mittausarvojen nopean siirron asemaväylällä ja helpottaa näin esimerkiksi RTD-syöttöarvojen, kuten ympäristön lämpötilan arvojen, jakamista muiden relesovellusten kanssa. Rele tukee myös IEC prosessiväylää analogisten vaihejännitteiden näytearvoilla. Tällä toiminnallisuudella galvaaninen paneelienvälinen johdotus voidaan korvata Ethernet-kommunikaatiolla. Mitatut arvot siirretään näytearvoina käyttämällä IEC LE -protokollaa. Aiottu sovellus näytearvoille jakaa vaihejännitteitä muille 615-sarjan releille, joilla on vaihejännitteisiin perustuvia toimintoja ja 9-2- tuki. 615-releissä, joissa on prosessiväyläsovelluksia, käytetään IEEE 1588:aa suuren tarkkuuden aikasynkronoinnille. Kahdennetulle Ethernet-kommunikaatiolle releet tarjoavat joko kaksi optista tai kaksi galvaanista Ethernetverkkokäyttöliityntää. Käytettävissä on myös kolmas portti, jolla on galvaaninen Ethernet-verkostoliitäntä. Kolmannessa Ethernet-liitännässä millä tahansa muulla Ethernet-laitteella on liitännällisyys kojeistokentän sisäiseen IEC asemaväylään esimerkiksi etä-i/o:n kytkemiseksi. IEEE 1588:n korkean tarkkuuden aikasynkronointimetodin tuki sisältyy kaikkiin variantteihin, joissa on kahdennettu Ethernetkommunikointimoduuli. Ethernet-verkoston kahdennus voidaan saavuttaa käyttämällä korkean saatavuuden saumatonta kahdennettua (HSR) protokollaa tai rinnakkaista kahdennusprotokollaa (PRP) tai itsekorjautuvalla renkaalla, joka käyttää RSTP:tä hallituissa kytkimissä. Ratkaisua voidaan käyttää Ethernet-pohjaisissa IEC , Modbus- ja DNP3-yhteyskäytännöissä. IEC standardi erittelee verkoston kahdennusta, joka parantaa järjestelmän käytettävyyttä ala-aseman kommunikaatiolle. Verkoston kahdennus perustuu kahteen toisiaan täydentävään IEC standardissa määriteltyyn protokollaan: PRP- ja HSR-protokollat. Molemmat protokollat pystyvät selviämään linkki- tai kytkinviasta nollasiirtymäajalla. Kummassakin protokollassa molemmilla verkkosolmukohdilla on kaksi identtistä yhdelle verkkoyhteydelle omistettua Ethernet-porttia. Protokollat luottavat kaiken siirretyn informaation monistamiseen ja tarjoavat nollasiirtymäaikaa linkki- tai kytkinvikatilanteessa, täyttäen näin kaikki ala-asemaautomaation tiukat reaaliaikaiset vaatimukset. PRP:ssä kukin verkostosolmukohta on liitetty kahteen riippumattomaan rinnakkain toimivaan verkostoon. Verkostot ovat täysin erilliset vikariippumattomuuden saavuttamiseksi, ja niissä voi olla erilaiset topologiat. Verkostot toimivat rinnakkain, joten niissä on nolla-aikapalautus ja jatkuva kahdennuksen tarkkailu vikojen välttämiseksi. COM600 SCADA Ethernet-kytkin IEC PRP Ethernet-kytkin REF620 RET620 REM620 GUID-334D26B1-C3BD-47B6-BD9D A5E9D V1 FI Kuva 20. Rinnakkainen kahdennusprotokolla 32 ABB

33 HSR soveltaa rinnakkainkäytön PRP-periaatetta yhteen renkaaseen. Jokaista lähetettyä viestiä kohti solmu lähettää kaksi kehikkoa, yhden kummankin portin kautta. Molemmat kehikot kiertävät vastakkaisiin suuntiin renkaassa. Jokainen solmu lähettää saamansa kehikot edelleen portista toiseen saavuttaakseen seuraavan solmun. Kun alkuperäinen lähettäjäsolmu vastaanottaa lähettämänsä kehikon, lähettäjäsolmu poistaa kehikon välttääkseen silmukoita. Ethernet-rengasratkaisu tukee enintään kolmenkymmenen 615-sarjan releen liittämistä. Jos on tarve kytkeä enemmän kuin 30 relettä, on suositeltavaa pilkkoa verkosto useampaan renkaaseen reaaliaikaisten sovellusten toiminnan takaamiseksi. COM600 SCADA Ei HSR:ää tukevia laitteita Ethernet-kytkin Redundanssikotelo Redundanssikotelo Redundanssikotelo IEC HSR REF620 RET620 REM620 GUID D-7FC8-49F3-A4FE-FB4ABB V1 FI Kuva 21. Korkean saatavuuden saumaton kahdennus (HSR) -ratkaisu HSR- ja PRP-kahdennusprotokollien välinen valinta riippuu vaaditusta toiminnallisuudesta, kustannuksesta ja monimutkaisuudesta. Itsekorjautuvan Ethernet-renkaan avulla voidaan luoda kustannustehokas tietoliikennerengas, jota hallitaan RSTPyhteyskäytäntöä (Rapid Spanning Tree Protocol) käyttävällä kytkimellä. Hallittu kytkin ohjaa silmukan eheyttä, reitittää tiedot ja korjaa tietovirtauksen tietoliikennesiirtymän tapauksessa. Rengastopologian suojareleet toimivat tietoliikennettä välittävinä hallitsemattomina kytkiminä. Ethernetrengasratkaisu tukee enintään kolmenkymmenen 615-sarjan releen liittämistä. Jos on tarve kytkeä enemmän kuin 30 relettä, on suositeltavaa pilkkoa verkosto useampaan renkaaseen. Itsekorjautuvan Ethernet-rengasratkaisun avulla voidaan välttää yksittäiseen vikakohtaan liittyvät ongelmat ja tehostaa tietoliikenteen luotettavuutta. ABB 33

34 Asiakas A Asiakas B Verkko A Verkko B Hallittu Ethernet-kytkin RSTP-tuella Hallittu Ethernet-kytkin RSTP-tuella GUID-AB81C355-EF5D AE0-01DC076E519C V4 FI Kuva 22. Itsekorjautuva Ethernet-rengasratkaisu. Kaikki tietoliikenneliittimet etuliitäntää lukuun ottamatta sijaitsevat lisävarusteena hankittavissa integroiduissa tietoliikennemoduuleissa. Suojarele voidaan kytkeä Ethernetpohjaisiin tietoliikennejärjestelmiin RJ-45-liittimen (100Base- TX) tai kuituoptisen LC-liittimen (100Base-FX) kautta.jos kytkentä sarjakommunikaatioväylään vaaditaan, voidaan käyttää 10-nastaista RS-485 ruuviliitosta tai kuituoptista STliitintä. Modbus-toteutus tukee RTU-, ASCII- ja TCP-muotoja. Modbus-vakiotoimintojen lisäksi rele tukee aikaleimattujen tapahtumien hakua, aktiivisen asetusryhmän vaihtoa ja viimeisimpien vikatietojen tallennusta. Modbus-TCP-yhteyttä käytettäessä releeseen voidaan liittää viisi työasemaa samanaikaisesti. Lisäksi Modbus-sarjakommunikaatiota ja Modbus-TCP-kommunikaatiota voidaan käyttää rinnakkain. Tarvittaessa IEC ja Modbus-yhteyskäytäntöjä voidaan käyttää yhtä aikaa. IEC yhteyskäytäntö tukee kahta rinnakkaista sarjakommunikaatioliityntää kahteen eri isäntään. IEC yhteystilassa rele tukee vakiotoimintojen lisäksi aktiivisen asetusryhmän vaihtoa ja häiriötiedostojen tietueiden latausta. Lisäksi IEC :a voidaan käyttää samanaikaisesti IEC protokollan kanssa. DNP3 tukee sekä sarjakommunikaatio- että TCP-moodeja kytkentään enintään viiteen isäntään. Tuettuina ovat aktiivisen asetuksen muuttaminen ja vikatallenteiden lukeminen. DNPsarjakommunikaatiota ja DNP TCP:tä voidaan käyttää rinnakkain. Tarvittaessa sekä IEC että Modbusyhteyskäytäntöjä voidaan käyttää samanaikaisesti. 615-sarja tukee Profibus DPV1:tä SPA-ZC 302 -Profibusadapterin tuella. Jos Profibus vaaditaan, rele on tilattava Modbus-sarjakommunikaation vaihtoehdolla. Modbus-toteutus sisältää SPA-protokollan toiminnallisuuden emuloinnin. Tämä toiminnallisuus mahdollistaa kytkennän SPA-ZC 302:een. Kun rele käyttää RS-485-väylää sarjakommunikaatioon, tuetaan sekä kaksi- että nelijohdinliityntöjä. Päättäminen sekä ylösveto- ja alasvetovastukset voidaan määrittää tietoliikennekortin hyppyjohtimilla, joten ulkoisia vastuksia ei tarvita. Rele tukee seuraavia aikasynkronointimenetelmiä, joiden aikaleimauksen tarkkuus on 1 ms: Ethernet-pohjainen SNTP (Simple Network Time Protocol) Erityinen aikasynkronoinnin johdotus. 34 ABB

35 IRIG-B (Inter-Range Instrumentation Group - aikakoodaus B) Rele tukee seuraavaa korkean tarkkuuden aikasynkronointimetodia 4 µs:n aikaleimaresoluutiolla, jota vaaditaan erityisesti prosessiväyläsovelluksissa. PTP (IEEE 1588) v2 -tehoprofiililla IEEE tuki sisältyy kaikkiin variantteihin, joissa on kahdennettu Ethernet-kommunikaatiomoduuli. IEEE 1588 v2 -ominaisuudet Tavanomainen kello parhaalla master-kelloalgoritmilla. Yhden askeleen läpinäkyvä kello Ethernet-rengastopologiaa varten v2 -tehoprofiili Vastaanotto (orja): 1-askel/2-askel Lähetys (master): 1-askel Kerros 2 -kartoitus Peer-to-peer-viiveen laskenta Multicast-toiminta Grandmaster-kellolta vaadittu tarkuus on +/-1 µs. Rele pystyy toimimaan master-kellona BMC-algoritmin välityksellä, ellei ulkoinen grandmaster-kello ole lyhytaikaisesti käytettävissä. IEEE tuki sisältyy kaikkiin variantteihin, joissa on kahdennettu Ethernet-kommunikaatiomoduuli. Lisäksi rele tukee aikasynkronointia seuraavien sarjakommunikaatioprotokollien kautta: Modbus DNP3 IEC Taulukko 5. Tuetut tietoliikennekäyttöliitynnät ja tiedonsiirtoprotokollat Käyttöliitynnät/Protokollat Ethernet Sarjakommunikaatio 100BASE-TX RJ BASE-FX LC RS-232/RS-485 Kuituoptinen ST IEC IEC LE - - MODBUS RTU/ASCII - - MODBUS TCP/IP - - DNP3 (sarjakommunikaatio) - - DNP3 TCP/IP - - IEC = Tuettu ABB 35

36 20. Tekniset tiedot Taulukko 6. Mitat Kuvaus Leveys Kehys 177 mm Kotelo 164 mm Korkeus Kehys 177 mm (4U) Kotelo 160 mm Syvyys 201 mm ( mm) Paino koko rele 4,1 kg pelkkä pistoyksikkö 2,1 kg Taulukko 7. Virtalähde Kuvaus Tyyppi 1 Tyyppi 2 Nimellinen apujännite U n 100, 110, 120, 220, 240 VAC, 50 ja 60 Hz 24, 30, 48, 60 VDC 48, 60, 110, 125, 220, 250 VDC Maksimaalinen DC-apujännitteen katkosaika ilman releen resetointia. 50 ms U n:llä Apujännitteen vaihtelu % U n:stä ( V AC) % U n:stä ( V DC) % U n:stä (38, V DC) Käynnistyskynnys 19,2 V DC (24 V DC * 80%) Apujännitesyötön kuorma uinuvassa(p q )/ toimintatilassa DC < 12,0 W (nimellinen)/ < 18,0 W (maks) AC < 16,0 W (nimellinen)/ < 21,0W (maks) DC < 12,0 W (nimellinen)/ < 18,0 W (maks) Aputasajännitteen aaltoisuus Sulakkeen tyyppi Enintään 15% tasajännitearvosta (taajuudella 100 Hz) T4A/250 V Taulukko 8. Mittaustulot Kuvaus Nimellistaajuus 50/60 Hz Virtatulot Nimellisvirta, I n 0,2/1 A 1) 1/5 A 2) Terminen virtakestoisuus: Jatkuva 4 A 20 A 1 sekunnin ajan 100 A 500 A Dynaaminen virrankesto: Puoliaaltoarvo 250 A A Tuloimpedanssi < 100 mω < 20 mω Jännitetulot Nimellisjännite V AC Jännitteenkesto: Jatkuvasti 10 sekunnin ajan Kuorma nimellisjännitteellä 240 V AC 360 V AC <0,05 VA 1) Tilausvaihtoehto nollavirran tulolle 2) Nollavirta ja/tai vaihevirta 36 ABB

37 Taulukko 9. Apujännitetulot (anturit) Kuvaus Virta-anturin tulo Nimellisvirran jännite (toisiopuolella) 75 mv ,5 mv 1) Jatkuva jännitteenkestoisuus 125 V Tuloimpedanssi 50/60 Hz:llä MΩ 2) Jännitetulo Nimellisjännite 6 kv...30 kv 3) Jatkuva jännitteenkestoisuus Tuloimpedanssi 50/60 Hz:llä 50 V 3 MΩ 1) Vastaa virta-aluetta A 80 A, 3 mv/hz Rogowski-kelalla 2) Riippuen käytetystä nimellisvirrasta (laitevahvistus) 3) Tämä alue on katettu (enintään 2*nimellinen) anturin jakosuhteella :1 Taulukko 10. Binääritulot Kuvaus Käyttöalue Nimellisjännite Virrankulutus Tehonkulutus Kynnysjännite Reaktioaika ±20 % nimellisjännitteestä VDC 1,6...1,9 ma 31, ,0 mw V DC < 3 ms Taulukko 11. Signaalilähtö X100: SO1 Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms Pienin mahdollinen kosketinkuormitus 250 VAC/DC 5 A 15 A 30 A 1/0,25/0,15 A 100 ma jännitteellä 24 VAC/DC Taulukko 12. Signaalilähdöt ja IRF-lähtö Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC Pienin mahdollinen kosketinkuormitus 250 VAC/DC 5 A 10 A 15 A 1/0,25/0,15 A 10 ma jännitteellä 5 V AC/DC ABB 37

38 Taulukko 13. Kaksoisnapaiset teholähtöreleet TCS-toiminnolla Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC (kaksi kosketinta kytkettynä sarjaan) Pienin mahdollinen kosketinkuormitus 250 VAC/DC 8 A 15 A 30 A 5/3/1 A 100 ma jännitteellä 24 VAC/DC Laukaisupiirin valvonta (TCS): Ohjausjännitealue Virranotto valvontapiirin läpi VAC/DC ~1,5 m/a Minimijännite TCS-koskettimen yli 20 VAC/DC ( V) Taulukko 14. Yksinapainen tehonlähtörele Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC Pienin mahdollinen kosketinkuormitus 250 VAC/DC 8A 15 A 30 A 5/3/1 A 100 ma jännitteellä 24 VAC/DC Taulukko 15. Suurinopeuksinen lähtö HSO binäärisellä tulolla ja lähdöllä BIO0007 Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC Käynnistys Palautus 250 V AC/DC 6 A 15 A 30 A 5/3/1 A 1 ms 20 ms, resistiivinen kuorma Taulukko 16. Etuportin Ethernet-käyttöliitynnät Ethernet-liitäntä Protokolla Kaapeli Tiedonsiirron määrä Etupuoli TCP/IP-protokolla Vakio-Ethernet CAT 5 -kaapeli RJ-45-liittimellä 10 Mb/s 38 ABB

39 Taulukko 17. Aseman kommunikointilinkki, kuituoptinen Vastaliitin Kuitutyyppi 1) Aallonpituus Maks. etäisyys Sallittu polun vaimennus 2) LC ST MM 62,5/125 tai 50/125 μm lasikuitusydän MM 62,5/125 tai 50/125 μm lasikuitusydän nm 2 km <8 db nm 1 km <11 db 1) (MM) monimuotokuitu, (SM) yksimuotokuitu 2) Sallittu liittimien ja kaapelin yhdessä aiheuttama enimmäisvaimennus Taulukko 18. IRIG-B Kuvaus IRIG-aikakoodiformaatti B004, B005 1) Eristystaso Modulaatio Looginen taso Virrankulutus Tehonkulutus 500 V 1 min Moduloimaton 5 V TTL < 4 ma < 20 mw 1) IRIG-standardin mukaan Taulukko 19. Linssianturi ja optinen kuitu valokaarisuojaukselle Kuvaus Kuituoptinen kaapeli sisältäen linssin Linssin normaali käyttölämpötila Linssin enimmäiskäyttölämpötila (enintään 1 h) Kytkentäkuidun sallittu minimitaivutussäde 1,5 m, 3,0 m tai 5,0 m C +140 C 100 mm Taulukko 20. Uppoasennetun releen kotelointiluokka Kuvaus Etuosa IP 54 Takaosa, liittimet IP 20 Taulukko 21. Ympäristöolosuhteet Kuvaus Käyttölämpötila ºC (jatkuva käyttö) Käyttölämpötila (lyhytaikainen käyttö) ºC (<16h) 1)2) Suhteellinen kosteus Ilmanpaine Käyttökorkeus < 93%, ei tiivistyvä kpa Enimmillään 2000 m Kuljetus- ja varastointilämpötila ºC 1) MTBF:n ja HMI:n suorituskyvyn aleneminen lämpötila-alueen ºC ulkopuolella 2) LC-kommunikaatiolla varustettujen releiden korkein käyttölämpötila on +70 ºC ABB 39

40 Taulukko 22. Sähkömagneettinen yhteensopivuuskoestus Kuvaus Lajikoearvo Viitteet 1 MHz/100 khz purskehäiriökoe IEC IEC , luokka III IEEE C Yhteismuotoinen 2,5 kv Eromuotoinen 2,5 kv 3 MHz, 10 MHz and 30 MHz purskehäiriökoe IEC IEC , luokka III Yhteismuotoinen 2,5 kv Sähköstaattinen purkaustesti IEC IEC IEEE C Kontaktipurkaus 8 kv Ilmapurkaus 15 kv Radiotaajuinen häiriökoe 10 V (rms) f = 150 khz...80 MHz 10 V/m (rms) f = MHz 10 V/m f = 900 MHz 20 V/m (rms) f = MHz IEC IEC , luokka III IEC IEC , luokka III ENV IEC , luokka III IEEE C Nopea transienttihäiriökoe IEC IEC IEEE C Kaikki portit 4 kv Häiriöjännitekoe IEC IEC Tietoliikenne 1 kv, johdon ja maan välinen Muut portit 4 kv, johdon ja maan välinen 2 kv, johdon ja johdon välinen Verkkotaajuisen (50 Hz) magneettisen kentän sietokoe IEC Jatkuva s Pulssimuotoisen magneettisen kentän sietokoe Vaimennetun värähtelevän magneettisen kentän sietokoe 300 A/m 1000 A/m 1000 A/m 6,4/16 µs IEC IEC s 100 A/m 1 MHz 400 transienttia/s Jännitekuopat ja lyhyet häiriöt 30 % / 10 ms 60 % / 100 ms 60 % / ms >95 % / 5000 ms IEC ABB

41 Taulukko 22. Sähkömagneettinen yhteensopivuuskoestus, continued Kuvaus Lajikoearvo Viitteet Verkkotaajuinen sietokoe Binääritulot IEC IEC , luokka A Yhteismuotoinen 300 V rms Eromuotoinen 150 V rms Johdetut yhteismuotoiset häiriöt 15 Hz khz Koestustaso 3 (10/1/10 V rms) IEC Säteilykoe EN 55011, luokka A IEC Johdettu 0,15...0,50 MHz <79 db (µv) näennäishuippuarvo <66 db (µv) keskiarvo 0, MHz <73 db (µv) näennäishuippuarvo <60 db (µv) keskiarvo Säteilty MHz <40 db (µv/m) näennäishuippuarvo, mitattu 10 metrin etäisyydeltä MHz <47 db (µv/m) näennäishuippuarvo, mitattu 10 metrin etäisyydeltä Taulukko 23. Eristyskokeet Kuvaus Lajikoearvo Viitteet Dielektriset kokeet Pulssijännitekoe 2 kv, 50 Hz, 1 min 500 V, 50 Hz, 1 min, tietoliikenne 5 kv, 1,2/50 μs, 0,5 J 1 kv, 1,2/50 μs, 0,5 J, tietoliikenne IEC and IEC IEC ja IEC Eristysvastusmittaukset >100 MΩ, 500 V DC IEC ja IEC Suojavastus <0,1 Ω, 4 A, 60 s IEC Taulukko 24. Mekaaniset kokeet Kuvaus Viitteet Vaatimus Tärinäkokeet (sinimuotoinen) Iskukoe IEC (koe Fc) IEC IEC (koe Ea isku) IEC (koe Eb kolhaisu) IEC Luokka 2 Luokka 2 Seisminen koe IEC Luokka 2 ABB 41

42 Taulukko 25. Ympäristökokeet Kuvaus Lajikoearvo Viitteet Kuiva lämpökoe 96 h lämpötilassa +55 ºC 16 h lämpötilassa +85 ºC 1) IEC Toiminta alalämpötilassa 96 h lämpötilassa -25 ºC 16 h lämpötilassa -40 ºC IEC Kostea lämpökoe 6 jaksoa (12 h + 12 h) +25 C +55 C lämpötilassa, kosteus>93% IEC Lämpötilan muutoskoe 5 jaksoa (3 h + 3 h) -25 C C lämpötilassa IEC Varastointilämpötilatesti 96 h at -40ºC 96 h at +85ºC IEC IEC ) LC-kommunikaatiolla varustettujen releiden korkein käyttölämpötila on +70 o C Taulukko 26. Tuoteturvallisuus Kuvaus LV-direktiivi Viitteet 2006/95/EC Standardi EN (2005) EN (2009) Taulukko 27. Sähkömagneettinen yhteensopivuus Kuvaus EMC-direktiivi Viitteet 2004/108/EC Standardi EN (2000) EN (2007) Taulukko 28. RoHS:n noudattaminen Kuvaus Noudattaa RoHS-direktiiviä 2002/95/EC 42 ABB

43 Suojaustoiminnot Taulukko 29. Kolmivaiheinen suuntaamaton ylivirtasuoja (PHxPTOC) Toiminto Toimintatarkkuus Riippuen mitatun virran taajuudesta: f n ±2 Hz PHLPTOC PHHPTOC ja PHIPTOC ±1,5 % asetteluarvosta tai ±0,002 I n ±1,5 % asetteluarvosta tai ±0,002 I n (virroilla alueella I n ) ±5,0 % asetteluarvosta (virroilla alueella I n ) Havahtumisaika 1)2) Vähintään Tyypillinen Enintään PHIPTOC: I Vika = 2 asetettu Havahtumisarvo I Vika = 10 asetettu Havahtumisarvo 16 ms 11 ms 19 ms 12 ms 23 ms 14 ms PHHPTOC ja PHLPTOC: I Vika = 2 x asetettu Havahtumisarvo 23 ms 26 ms 29 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikatilassa <30 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0 % teoreettisesta arvosta tai ±20 ms 3) ±5,0 % teoreettisesta arvosta tai ±20 ms 3)4) Harmonisten komponenttien vaimennus RMS: Ei vaimennusta DFT: -50 db taajuudellaf n, missä n = 2, 3, 4, 5, Huipusta huippuun: Ei vaimennusta Huipusta huippuun + varmennus: Ei vaimennusta 1) Aseta Toiminta-aika = 0,02 s, Toiminnan käyrätyyppi = IEC-vakioaika, Mittausmuoto = oletus (riippuu portaasta), virta ennen vikaa = 0,0 In, fn = 50 Hz, vikavirta yhdessä vaiheessa nimellistaajuudella syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 3) Sisältää lähdön tehokoskettimen viiveen 4) Pätee FPHLPTOC:lle ABB 43

44 Taulukko 30. Kolmivaiheisen suuntaamattoman ylivirtasuojauksen (PHxPTOC) pääasetukset Parametri Toiminto (Alue) Askel Havahtumisarvo PHLPTOC 0,05...5,00 I n 0,01 PHHPTOC 0, ,00 I n 0,01 PHIPTOC 1, ,00 I n 0,01 Aikakertoja PHLPTOC 0, ,00 0,01 PHHPTOC 0, ,00 0,01 Toiminta-aika PHLPTOC ms 10 PHHPTOC ms 10 PHIPTOC ms 10 Virta/aika-omin.käyr 1) PHLPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 PHHPTOC PHIPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 3, 5, 9, 10, 12, 15, 17 Vakioaika 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko 44 ABB

45 Taulukko 31. Kolmivaiheinen suunnattu ylivirtasuojaus (DPHxPDOC) Toiminto Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz DPHLPDOC DPHHPDOC Virta: ±1,5 % asetteluarvosta tai ±0,002 I n Jännite: ±1,5 % asetteluarvosta tai ±0,002 U n Vaihekulma: Virta: ±1,5 % asetteluarvosta tai ±0,002 I n (virroilla alueella I n ) ±5,0 % asetteluarvosta (virroilla alueella I n ) Jännite: ±1,5 % asetteluarvosta tai ±0,002 U n Vaihekulma: Havahtumisaika 1)2) Vähintään Tyypillinen Enintään I Vika = 2,0 asettelu Havahtumisarvo 39 ms 43 ms 47 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikatilassa <35 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0% teoreettisesta arvosta tai ±20 ms 3) ±5,0 % teoreettisesta arvosta tai ±20 ms 3)4) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Mittaustila ja Polarisaatiosuure = oletus, virta ennen vikaa= 0,0 I n, jännite ennen vikaa = 1,0 U n, f n = 50 Hz, nimellistaajuinen vikavirta yhdessä vaiheessa syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 3) Enintään Havahtumisarvo = 2,5 I n, Havahtumisarvo kerrannaiset 1,5-20 4) Pätee FDPHLPDOC:lle Taulukko 32. Kolmivaiheinen suunnattu ylivirtasuoja (DPHxPDOC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo DPHLPDOC 0,05...5,00 In 0,01 DPHHPDOC 0, ,00 In 0,01 Aikakertoja DPHxPDOC 0, ,00 0,01 Toiminta-aika DPHxPDOC ms 10 Suuntamoodi DPHxPDOC 1 = Suuntaamaton 2 = Eteenpäin 3 = Käänteinen Peruskulma DPHxPDOC Virta/aika-omin.käyr 1) DPHLPDOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 DPHHPDOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 3, 5, 9, 10, 12, 15, 17 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko ABB 45

46 Taulukko 33. Suuntaamaton maasulkusuojaus (EFxPTOC) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f n ±2 Hz EFLPTOC EFHPTOC ja EFIPTOC ±1,5 % asetteluarvosta tai ±0,002 I n ±1,5% asetteluarvosta tai ±0,002 I n (virroilla alueella 0,1 10 I n ) ±5,0 % asetteluarvosta (virroilla alueella I n ) Havahtumisaika 1)2) Vähintään Tyypillinen Enintään EFIPTOC: I Vika = 2 asetettu Havahtumisarvo I Vika = 10 asetettu Havahtumisarvo 16 ms 11 ms 19 ms 12 ms 23 ms 14 ms EFHPTOC ja EFLPTOC: I Vika = 2 asetettu Havahtumisarvo 23 ms 26 ms 29 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikatilassa <30 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0% teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus RMS: Ei vaimennusta DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Huipusta huippuun: Ei vaimennusta 1) Mittaustila = oletus (riippuu portaasta), virta ennen vikaa = 0,0 I n, f n = 50 Hz, nimellistaajuinen maasulkuvirta syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 3) Enintään Havahtumisarvo = 2,5 I n, Havahtumisarvo kerrannaiset alueella 1, Taulukko 34. Suuntaamaton maasulkusuojaus (EFxPTOC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo EFLPTOC 0, ,000 I n 0,005 EFHPTOC 0, ,00 I n 0,01 EFIPTOC 1, ,00 I n 0,01 Aikakertoja EFLPTOC 0, ,00 0,01 EFHPTOC 0, ,00 0,01 Toiminta-aika EFLPTOC ms 10 EFHPTOC ms 10 EFIPTOC ms 10 Virta/aika-omin.käyr 1) EFLPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 EFHPTOC EFIPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 3, 5, 9, 10, 12, 15, 17 Vakioaika 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko 46 ABB

47 Taulukko 35. Suunnattu maasulkusuojaus (DEFxPDEF) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz DEFLPDEF DEFHPDEF Virta: ±1,5 % asetteluarvosta tai ±0,002 I n Jännite ±1,5 % asetteluarvosta tai ±0,002 U n Vaihekulma: ±2 Virta: ±1,5 % asetteluarvosta tai ±0,002 I n (virroilla alueella I n ) ±5,0 % asetteluarvosta (virroilla alueella I n ) Jännite: ±1,5 % asetteluarvosta tai ±0,002 U n Vaihekulma: ±2 Havahtumisaika 1)2) Vähintään Tyypillinen Enintään DEFHPDEF I Vika = 2 asetettu Havahtumisarvo 42 ms 46 ms 49 ms DEFLPDEF I Vika = 2 asetettu Havahtumisarvo 58 ms 62 ms 66 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikatilassa <30 ms ±1,0 % asetteluarvosta tai ± 20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0% teoreettisesta arvosta tai ± 20 ms 3) Harmonisten komponenttien vaimennus RMS: Ei vaimennusta DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Huipusta huippuun: Ei vaimennusta 1) Asetettu Toiminta-aika = 0,06 s,virta/aika-omin.käyr = vakioaika (IEC), Mittaustila = oletus (riippuu portaasta), virta ennen vikaa = 0,0 I n, f n = 50 Hz, nimellistaajuinen maasulkuvirta syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 3) Enintään Havahtumisarvo = 2,5 I n, Havahtumisarvo kerrannaiset alueella 1, ABB 47

48 Taulukko 36. Suunnattu maasulkusuojaus (DEFxPDEF) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo DEFLPDEF 0, ,000 I n 0,005 DEFHPDEF 0, ,00 I n 0,01 Suuntamoodi DEFLPDEF ja DEFHPDEF 1 = Suuntaamaton 2 = Myötäsuunta 3 = Vastasuunta Aikakertoja DEFLPDEF 0, ,00 0,01 DEFHPDEF 0, ,00 0,01 Toiminta-aika DEFLPDEF ms 10 DEFHPDEF ms 10 Virta/aika-omin.käyr 1) DEFLPDEF Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 DEFHPDEF Vakioaika tai käänteisaika Käyrätyyppi: 1, 3, 5, 15, 17 Toimintamoodi DEFLPDEF ja DEFHPDEF 1 = Vaihekulma 2 = Sin 3 = Cos 4 = Vaihekulma 80 5 = Vaihekulma 88 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 37. Admittanssiin perustuva maasulkusuojaus (EFPADM) Karakteristiikka Toimintatarkkuus 1) Taajuudella f = f n ±1,0 % tai ±0,01 ms (Alueella 0, ms) Havahtumisaika 2) Vähintään Tyypillinen Enintään 56 ms 60 ms 64 ms Palautumisaika Laukaisuajan tarkkuus Harmonisten komponenttien vaimennus 40 ms ±1,0 % asetteluarvosta tai ±20 ms -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Uo = 1,0 Un 2) Sisältää signaalilähtökoskettimen viiveen Tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 48 ABB

49 Taulukko 38. Admittanssiin perustuva maasulkusuojaus (EFPADM) pääasettelut Parametri Toiminto (Alue) Askel Jännitteen havahtumisarvo EFPADM 0,01...2,00 U n 0,01 Suuntamoodi EFPADM 1 = Suuntaamaton 2 = Myötäsuunta 3 = Vastasuunta Toimintamoodi EFPADM 1 = Yo 2 = Go 3 = Bo 4 = Yo, Go 5 = Yo, Bo 6 = Go, Bo 7 = Yo, Go, Bo Toiminta-aika EFPADM ms 10 Ympyrän säde EFPADM 0, ,00 ms 0,01 Ympyrän konduktanssi EFPADM -500, ,00 ms 0,01 Ympyrän suskeptanssi EFPADM -500, ,00 ms 0,01 Kondukt. myötäsuunt. EFPADM -500, ,00 ms 0,01 Kondukt. vastasuunt. EFPADM -500, ,00 ms 0,01 Kondukt. kallistus EFPADM Suskept. myötäsuunt. EFPADM -500, ,00 ms 0,01 Suskept. vastasuunt. EFPADM -500, ,00 ms 0,01 Suskept.kallistus EFPADM Taulukko 39. Tehonmittaukseen perustuva maasulkusuojaus (WPWDE) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz Virta ja jännite: ±1,5 % asetteluarvosta tai ±0,002 I n Teho: ±3% asetteluarvosta tai ±0,002 P n Havahtumisaika 1)2) Palautumisaika Tyypillisesti 63 ms Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Laukaisuajan tarkkuus vakioaikatilassa Laukaisuajan tarkkuus käänteisaikamoodissa Harmonisten komponenttien vaimennus ±1,0 % asetteluarvosta tai ±20 ms ±1,0 % asetteluarvosta tai ±20 ms -50 db taajudella f = n f n, missä n=2,3,4,5, 1) vaihteli kokeen aikana. Uo = 1,0 U n = vaiheen ja maan välinen jännite maasulkuvian aikana kompensoidussa tai maadoittamattomassa verkostossa. Nollatehon arvo ennen vikaa = 0,0 pu, f n = 50 Hz, tulokset perustuvat mittauksen tilastolliseen hajontaan. 2) Sisältää signaalilähtökoskettimen viiveen ABB 49

50 Taulukko 40. Tehonmittaukseen perustuva maasulkusuojaus (WPWDE) pääasettelut Parametri Toiminto (Alue) Askel Suuntamoodi WPWDE 2 = Myötäsuunta 3 = Vastasuunta Minimitoimintavirta WPWDE 0, ,000 I n 0,001 Jännite Havaht.arvo WPWDE 0, ,000 U n 0,001 Tehon havahtumisarvo WPWDE 0, ,000 P n 0,001 Referenssiteho WPWDE 0, ,000 P n 0,001 Peruskulma WPWDE Aikakerroin WPWDE 0,05...2,00 0,01 Virta/aika-omin.käyr WPWDE Vakioaika tai käänteisaika Käyrätyyppi: 5, 15, 20 Toiminta-aika WPWDE ms 10 Minimitoimintavirta WPWDE 0, ,000 I n 0,001 Minimitoimintajännite WPWDE 0,01...1,00 U n 0,01 Taulukko 41. Hetkellinen/katkeileva maasulkusuoja (INTRPTEF) Karakteristiikka Toiminnan tarkkuus (Uo kriteereinä transsienttisuojauksessa) Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 x Uo Laukaisuajan tarkkuus ±1,0 % asetteluarvosta tai ±20 ms Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n x f n, missä n = 2, 3, 4, 5 Taulukko 42. Hetkellinen/katkeileva maasulkusuojaus (INTRPTEF) pääasettelut Parametri Toiminto (Alue) Askel Suuntamoodi INTRPTEF 1=Suuntaamaton 2=Myötäsuunta 3=Vastasuunta - Toiminta-aika INTRPTEF ms 10 Jännitteen havahtumisarvo (jännitteen havahtumisarvo hetkelliselle maasululle) INTRPTEF 0,01...0,50 x Un 0,01 Toimintamoodi INTRPTEF 1=Katkeileva maasulku 2=Hetkellinen maasulku - Virtapiikkilaskurin raja (Virtapiikkien minimimäärä havahtumiselle IEF-moodissa) INTRPTEF Minimitoimintavirta INTRPTEF 0,01...1,00 x In 0,01 50 ABB

51 Taulukko 43. Harmonisten maasulkusuojaus (HAEFPTOC) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz ±5 % asetteluarvosta tai ±0,004 I n Havahtumisaika 1)2) Palautumisaika Tyypillisesti 77 ms Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Laukaisuajan tarkkuus vakioaikatilassa Laukaisuajan tarkkuus käänteisaikamoodissa 3) Harmonisten komponenttien vaimennus ±1,0 % asetteluarvosta tai ±20 ms ±5,0 % asetteluarvosta tai ±20 ms -50 db taajuudella f = f n -3 db taajuudella f = 13 f n 1) Perustaajuuden virta = 1,0 I n. Harmonisten virta ennen vikaa = 0,0 I n, harmonisten vikavirta 2,0 Havahtumisarvo. Tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 3) Enintään Havahtumisarvo = 2,5 I n, Havahtumisarvo kerrannaiset alueella Taulukko 44. HAEFPTOC pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo HAEFPTOC1 0,05...5,00 I n 0,01 Aikakerroin HAEFPTOC1 0, ,00 0,01 Toiminta-aika HAEFPTOC ms 10 Minimilaukaisuaika HAEFPTOC ms 10 Virta/aika-omin.käyr HAEFPTOC1 Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 Taulukko 45. Virran epäbalanssisuojaus (NSPTOC) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 I n Havahtumisaika 1)2) Vähintään Tyypillinen Enintään I Vika = 2 asetettu Havahtumisarvo I Vika = 10 asetettu Havahtumisarvo 23 ms 15 ms 26 ms 18 ms 28 ms 20 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa <35 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0% teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Vastaverkon virran arvo ennen vikaa = 0,0, f n = 50 Hz, tulokset perustuvat mittauksen tilastolliseen hajontaan. 2) Sisältää signaalilähtökoskettimen viiveen 3) Enintään Havahtumisarvo = 2,5 I n, Havahtumisarvo kerrannaiset alueella 1, ABB 51

52 Taulukko 46. Virran epäbalanssisuojaus (NSPTOC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo NSPTOC 0,01...5,00 I n 0,01 Aikakerroin NSPTOC 0, ,00 0,01 Toiminta-aika NSPTOC ms 10 Virta/aika-omin.käyr 1) NSPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 47. Vaihekatkossuojaus (PDNSPTOC) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f n ±2 Hz ±2 % asetteluarvosta Havahtumisaika Palautumisaika <70 ms Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikamoodissa Harmonisten komponenttien vaimennus <35 ms ±1,0 % asetteluarvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Taulukko 48. Vaihekatkosuojaus (PDNSPTOC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo (Virtojen suhteen asetus I 2 /I 1 ) PDNSPTOC % 1 Toiminta-aika PDNSPTOC ms 1 Minimivaihevirta PDNSPTOC 0,05...0,30 I n 0,01 Taulukko 49. Nollaylijännitteen suojaus (ROVPTOV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 1,1 asetettu Havahtumisarvo 48 ms 51 ms 54 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa Harmonisten komponenttien vaimennus <35 ms ±1,0 % asetteluarvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Nollajännite ennen vikaa = 0,0 U n, f n = 50 Hz, normaalitaajuinen nollajännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 52 ABB

53 Taulukko 50. Nollajännitesuojaus (ROVPTOV) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo ROVPTOV 0, ,000 U n 0,001 Toiminta-aika ROVPTOV ms 1 Taulukko 51. Kolmivaiheinen alijännitesuojaus (PHPTUV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetetusta arvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 0,9 asetettu Havahtumisarvo 62 ms 66 ms 70 ms Palautumisaika Palautumissuhde Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa Tyypillisesti 40 ms Riippuu asetuksesta Toimintahystereesi <35 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0 % teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Havahtumisarvo = 1,0 U n, Jännite ennen vikaa = 1,1 U n, f n = 50 Hz, yhden vaihevälin nimellistaajuinen alijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähdön koskettimen viiveen 3) Minimi-Havahtumisarvo = 0,50, Havahtumisarvo-kerrannaisia alueella 0,90...0,20 Taulukko 52. Kolmivaiheinen alijännitesuojaus Parametri Toiminto (Alue) Askel Havahtumisarvo PHPTUV 0,05...1,20 U n 0,01 Aikakerroin PHPTUV 0, ,00 0,01 Toiminta-aika PHPTUV ms 10 Virta/aika-omin.käyr 1) PHPTUV Vakioaika tai käänteisaika Käyrätyyppi: 5, 15, 21, 22, 23 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko ABB 53

54 Taulukko 53. Kolmivaiheinen ylijännitesuojaus (PHPTOV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 1,1 asetettu Havahtumisarvo 23 ms 27 ms 31 ms Palautumisaika Palautumissuhde Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa Tyypillisesti 40 ms Riippuu asetuksesta Toimintahystereesi <35 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0 % teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n x f n, missä n = 2, 3, 4, 5, 1) Havahtumisarvo = 1,0 U n, Jännite ennen vikaa = 0,9 U n, f n = 50 Hz, yhden vaihevälin nimellistaajuinen ylijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähtökoskettimen viiveen 3) Suurin Havahtumisarvo = 1,20 U n, Havahtumisarvo-kerrannaisia alueella 1, ,00 Taulukko 54. Kolmivaiheinen ylijännitesuoja Parametri Toiminto (Alue) Askel Havahtumisarvo PHPTOV 0,05...1,60 U n 0,01 Aikakerroin PHPTOV 0, ,00 0,01 Toiminta-aika PHPTOV ms 10 Virta/aika-omin.käyr 1) PHPTOV Vakioaika tai käänteisaika Käyrätyyppi: 5, 15, 17, 18, 19, 20 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 55. Myötäkomponentin alijännitesuoja (PSPTUV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 0,99 asetettu Havahtumisarvo U Vika = 0,9 asetettu 52 ms 44 ms 55 ms 47 ms 58 ms 50 ms Havahtumisarvo Palautumisaika Palautumissuhde Pyörtöaika Toiminta-ajan tarkkuus vakioaikamoodissa Harmonisten komponenttien vaimennus Tyypillisesti 40 ms Riippuu asetuksesta Toimintahystereesi <35 ms ±1,0 % asetteluarvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Havahtumisarvo = 1,0 U n, Myötäverkon jännite ennen vikaa = 1,1 U n, f n = 50 Hz, nimellistaajuinen myötäverkon alijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähtökoskettimen viiveen 54 ABB

55 Taulukko 56. Myötäkomponentin alijännitesuoja (PSPTUV) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo PSPTUV 0, ,200 U n 0,001 Toiminta-aika PSPTUV ms 10 Jännitt. lukitusarvo PSPTUV 0,01...1,0 U n 0,01 Taulukko 57. Jännitteen epäbalanssisuojaus (NSPTOV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 1,1 asetettu Havahtumisarvo U Vika = 2,0 asetettu 33 ms 24 ms 35 ms 26 ms 37 ms 28 ms Havahtumisarvo Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikamoodissa Harmonisten komponenttien vaimennus <35 ms ±1,0 % asetteluarvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Vastaverkon jännite ennen vikaa = 0,0 U n, f n = 50 Hz, nimellistaajuinen vastaverkon ylijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähtökoskettimen viiveen Taulukko 58. Jännitteen epäbalanssisuojaus (NSPTOV) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo NSPTOV 0, ,000 U n 0,001 Toiminta-aika NSPTOV ms 1 Taulukko 59. Taajuussuojaus (FRPFRQ) Karakteristiikka Toimintatarkkuus f>/f< ±10 mhz df/dt ±100 mhz/s (alueella df/dt < 5 Hz/s) ±2,0 % asetetusta arvosta (alueella 5 Hz/s < df/dt < 15 Hz/s) Havahtumisaika f>/f< <80 ms df/dt <120 ms Palautumisaika Toiminta-ajan tarkkuus <150 ms ±1,0 % asetteluarvosta tai ±20 ms ABB 55

56 Taulukko 60. Taajuusssuojaus (FRPFRQ) pääasettelut Parametri Toiminto (Alue) Askel Toimintamoodi FRPFRQ 1 = Freq< 2 = Freq> 3 = df/dt 4 = Freq< + df/dt 5 = Freq> + df/dt 6 = Freq< TAI df/dt 7 = Freq> TAI df/dt Havahtumisarvo f> FRPFRQ 0, ,2000 f n 0,0001 Havahtumisarvo f< FRPFRQ 0, ,1000 f n 0,0001 Havahtumisarvo df/dt FRPFRQ -0, ,200 f n /s 0,005 Toiminta-aika f<, f> FRPFRQ ms 10 Toiminta-aika df/dt FRPFRQ ms 10 Taulukko 61. Terminen ylikuormitussuoja, yhdellä aikavakiolla (T1PTTR) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz Virran mittaus: ±1,5 % asetetusta arvosta tai ±0,002 I n (virroille alueella 0,01...4,00 I n ) Toiminta-ajan tarkuus 1) ±2,0 % teoreettisesta arvosta tai ±0,50 s 1) Ylikuorman virta > 1,2 Toimintatason lämpötila Taulukko 62. Terminen ylikuormitussuoja, yhdellä aikavakiolla (T1PTTR) pääasettelut Parametri Toiminto (Alue) Askel Aseteltava ympäristön lämpötila, jos mittausta ei saatavilla Virtakerroin (Virtakerroin kun ENA_MULT-tulo aktiivinen) T1PTTR C 1 T1PTTR Referenssivirta T1PTTR 0,05...4,00 I n 0,01 Lämpötilan nousu (ympäristölämpötilasta), kun virta = referenssivirta Aikavakio (johdon aikavakio sekunteina) Maksimilämpötila (laukaisulämpötila) Esihälytyslämpötila (Havahtumisen (esihälytys) lämpötila) Kytkennän esto (Uudelleenkytkennän estolämpötila) Oletuslämpenemä (oletuslämpenemä alkutilanteessa) T1PTTR 0, ,0 C 0,1 T1PTTR s 1 T1PTTR 20, ,0 C 0,1 T1PTTR 20, ,0 C 0,1 T1PTTR 20, ,0 C 0,1 T1PTTR -50, ,0 C 0,1 56 ABB

57 Taulukko 63. Suuri-impedanssinen, rajoitettu maasulkusuojaus (HREFPDIF) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 I n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi I Vika = 2,0 asetettu Perusasettelu I Vika = 10,0 asetettu 16 ms 11 ms 21 ms 13 ms 23 ms 14 ms Perusasettelu Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa <35 ms ±1,0 % asetteluarvosta tai ±20 ms 1) Virta ennen vikaa = 0,0, f n = 50 Hz, tulokset perustuvat mittauksen tilastolliseen hajontaan. 2) Sisältää signaalilähtökoskettimen viiveen Taulukko 64. Suuri-impedanssinen, rajoitettu maasulkusuojaus (HREFPDIF) pääasettelut Parametri Toiminto (Alue) Askel Perusasettelu HREFPDIF 1,0...50,0 % 0,1 Minimilaukaisuaika HREFPDIF ms 1 Toiminto HREFPDIF Pois Päällä - Taulukko 65. Katkaisijavikasuojaus (CCBRBRF) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 I n Laukaisuajan tarkkuus Pyörtöaika ±1,0 % asetteluarvosta tai ±20 ms <20 ms Taulukko 66. Katkaisijavikasuojaus (CCBRBRF) pääasettelut Parametri Toiminto (Alue) Askel Virtaraja (Vaihevirtojen toimintaraja) Maasulun virtaraja (Maasulkuvirran toimintaraja) CCBRBRF 0,05...1,00 I n 0,05 CCBRBRF 0,05...1,00 I n 0,05 Katk.vikasuoj.moodi (Käytön toiminnan tila) CCBRBRF 1 = Virta 2 = Katkaisijan tila 3 = Molemmat - Uudelleenlauk. moodi CCBRBRF 1 = Pois päältä 2 = Ilman tarkistusta 3 = Virran tarkistus - Uudelleenlauk. viive CCBRBRF ms 10 Varalaukaisun viive CCBRBRF ms 10 Katkaisijavian viive CCBRBRF ms 10 ABB 57

58 Taulukko 67. Kolmivaiheinen kytkentäsysäysvirran havaitseminen (INRPHAR) Karakteristiikka Toimintatarkkuus Taajuudella f = f n Virtamittaus: ±1,5 % asetteluarvosta tai ±0,002 I n I2f/I1f-suhteen mittaus: ±5,0 % asetteluarvosta Palautumisaika +35 ms / -0 ms Palautumissuhde Tyypillisesti 0,96 Laukaisuajan tarkkuus +35 ms / -0 ms Taulukko 68. Kolmivaiheinen kytkentäsysäysvirran havaitseminen (INRPHAR) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo (Lukitukseen johtavan 2.harmonisen suhde perustaajuiseen komponenttiin) INRPHAR % 1 Toiminta-aika INRPHAR ms 1 Taulukko 69. Valokaarisuojaus (ARCSARC) Karakteristiikka Toimintatarkkuus ±3 % asetteluarvosta tai ±0,01 I n Laukaisuaika Minimi Tyypillinen Maksimi Toimintamoodi = "Valo+virta" 1)2) 9 ms 12 ms 15 ms Toimintamoodi = "Vain valo" 2) 9 ms 10 ms 12 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 1) Virtaraja = 1,0 I n, virta ennen vikaa = 2,0 asetettu Virtaraja, f n = 50 Hz, nimellistaajuinen vika, tulokset perustuvat 200 mittauksen tilastolliseen jakaumaan 2) Sisältää virtakestoisen lähtökoskettimen viiveen Taulukko 70. Valokaarisuojaus (ARCSARC) pääasetukset Parametri Toiminto (Alue) Askel Virtaraja (Vaihevirtojen toimintaraja) Maasulun virtaraja (Maasulkuvirran toimintaraja) ARCSARC 0, ,00 x I n 0,01 ARCSARC 0,05...8,00 x I n 0,01 Toimintamoodi ARCSARC 1=Valo+virta 2=Vaiin valo 3=BI ohjattu Taulukko 71. Yleiskäyttöinen suojausfunktio (MAPGAPC) Karakteristiikka Toimintatarkkuus ±1,0 % asetteluarvosta tai ±20 ms 58 ABB

59 Taulukko 72. Yleiskäyttöinen suojausfunktio (MAPGAPC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo MAPGAPC , ,0 0,1 Toiminta-aika MAPGAPC ms 100 Toimintamoodi MAPGAPC Yli Alle - Taulukko 73. Vianpaikannustoiminto (SCEFRFLO) Karakteristiikka Mittaustarkkuus Taajuudella f = f n Impedanssi: ±2,5 % tai ±0,25 Ω Etäisyys: ±2,5 % tai ±0,16 km/0,1 mailia XC0F_CALC: ±2,5 % tai ±50 Ω IFLT_PER_ILD: ±5% tai ±0,05 Taulukko 74. Vianpaikannus (SCEFRFLO) pääasettelut Parametri Toiminto (Alue) Askel Z Maks. vaihekuorma SCEFRFLO 1, ,00 Ω 0,1 JohdonVuotoResistans SCEFRFLO Ω 1 JohdonKapas Reaktans SCEFRFLO Ω 1 R1 johto-osuus A SCEFRFLO 0, ,000 Ω/pu 0,001 X1 johto-osuus A SCEFRFLO 0, ,000 Ω/pu 0,001 R0 johto-osuus A SCEFRFLO 0, ,000 Ω/pu 0,001 X0 johto-osuus A SCEFRFLO 0, ,000 Ω/pu 0,001 Johdon pituus, osuus A SCEFRFLO 0, ,000 pu 0,001 Taulukko 75. Suuri-impedanssisten vikojen havaitseminen (PHIZ) pääasettelut Parametri Toiminto (Alue) Askel Herkkyystaso PHIZ Järjest.maadoit.tapa PHIZ 1=Maadoitettu 2=Maadoittamaton ABB 59

60 Taulukko 76. Käyttöominaisuudet Parametri Virta/aika-omin.käyr. Virta/aika-omin.käyr (jännitesuojaus) (Alue) 1 = ANSI Ext. inv. 2 = ANSI Very. inv. 3 = ANSI Norm. inv. 4 = Ilman ehtoa 5 = ANSI Def. Vakioaika 6 = L.T.E. inv. 7 = L.T.V. inv. 8 = L.T. inv. 9 = IEC Norm. inv. 10 = IEC Very inv. 11 = IEC inv. 12 = IEC Ext. inv. 13 = IEC S.T. inv. 14 = IEC L.T. inv 15 = IEC Def. Vakioaika 17 = Ohjelmoitava 18 = RI tyyppi 19 = RD tyyppi 5 = ANSI Def. Vakioaika 15 = IEC Def. Vakioaika 17 = Inv. Käyrä A 18 = Inv. Käyrä B 19 = Inv. Käyrä C 20 = Ohjelmoitava 21 = Inv. Käyrä A 22 = Inv. Käyrä B 23 = Ohjelmoitava 60 ABB

61 Sähkön laadun toiminnot Taulukko 77. Jännitevaihtelun havaitsemistoiminto (PHQVVR) Karakteristiikka Toimintatarkkuus Palautumissuhde ±1,5 % asetetusta arvosta tai ±0,2 % vertailujännitteestä Tyypillinen: 0,96 (Lisääntyy), 1,04 (Vähenee, Keskeytys) ABB 61

62 Ohjaustoiminnot Taulukko 78. Jälleenkytkentätoiminto (DARREC) Karakteristiikka Toiminta-aikojen tarkkuus ±1,0 % asetteluarvosta tai ±20 ms Taulukko 79. Tahdissaolon ja jännitteellistämisen valvonta (SECRSYN) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±1 Hz Jännite: ±3,0 % asetteluarvosta tai ±0,01 U n Taajuus: ±10 mhz Vaihekulma: ±3 Palautumisaika <50 ms Palautumissuhde Tyypillisesti 0,96 Laukaisuajan tarkkuus vakioaikamoodissa ± 1,0 % asetteluarvosta tai ± 20 ms Taulukko 80. Tahdissaolon ja jännitteellistämisen valvonta (SECRSYN) pääasettelut Parametri Toiminto (Alue) Askel Jännitteellist. moodi SECRSYN -1 = Ei käytössä 1 = Molemmat kylmiä 2 = Kuuma L, Kylmä K 3 = Kylmä L, Kuuma K 4 = Kylmä K, Linja X 5 = Kylmä L, Kisko X 6 = 1.kuuma, 1.kylmä 7 = Molem. ei kuumia Jännite-ero SECRSYN 0,01...0,50 U n 0,01 Taajuusero SECRSYN 0, ,100 f n 0,001 Vaihekulmaero SECRSYN Tahdissaolon moodi SECRSYN 1 = Ei käytössä 2 = Synkroni 3 = Asynkroni Ohjausmoodi (käsky tai lupaohjaus) SECRSYN 1 = Lupa 2 = Käsky Kylmän kiskon arvo SECRSYN 0,1...0,8 U n 0,1 Kuuman kiskon arvo SECRSYN 0,2...1,0 U n 0,1 Kiinniohj. pulssi SECRSYN ms 10 Maksimijännite SECRSYN 0,50...1,15 U n 0,01 Vaihesiirto SECRSYN Minimi synkron.aika SECRSYN ms 10 Maksimi synkron.aika SECRSYN ms 10 Jännitteellist. viive SECRSYN ms 10 Kiinniohjausaika SECRSYN ms ABB

63 Valvontatoiminnot Taulukko 81. Virranmittauspiirin valvonta (CCRDIF) Karakteristiikka Laukaisuaika 1) <30 ms 1) Sisältää signaalin lähtökoskettimen viiveen. Taulukko 82. Virranmittauspiirin valvonta (CCRDIF) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo CCRDIF 0,05...0,20 x I n 0,01 Maks. toimintavirta CCRDIF 1,00...5,00 x I n 0,01 Taulukko 83. Sulakevian valvonta (SEQRFUF) Karakteristiikka Laukaisuaika 1) NPS-toiminto U Vika = 1,1 asetettu Vastajännite Lev U Vika = 5,0 asetettu Vastajännite Lev <33 ms <18 ms Delta-toiminto ΔU = 1,1 asetettu Jännitteen muutosnopeus ΔU = 2,0 asetettu Jännitteen muutosnopeus <30 ms <24 ms 1) Sisältää signaalin lähtökoskettimen viiveen, f n = 50 Hz, nimellistaajuinen vikajännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan Taulukko 84. Koneiden ja laitteiden käyntiaikalaskuri (MDSOPT) Kuvaus Moottorin käyntiajan mittaustarkkuus 1) ±0,5 % 1) Lukemasta, erilliselle releelle, ilman aikasynkronointia ABB 63

64 Mittaustoiminnot Taulukko 85. Kolmivaiheinen virranmittaus (CMMXU) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f n ±2 Hz ±0,5 % tai ±0,002 I n (virroilla alueella 0,01...4,00 I n ) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, RMS: Ei vaimennusta Taulukko 86. Virran symmetristen komponenttien mittaus (CSMSQI) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f/f n = ±2 Hz ±0,5 % tai ±0,002 I n virroilla alueella 0,01...4,00 I n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Taulukko 87. Maasulkuvirran mittaus (RESCMMXU) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f/f n = ±2 Hz ±0,5 % tai ±0,002 I n virroilla alueella 0,01...4,00 I n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, RMS: Ei vaimennusta Taulukko 88. Kolmivaiheinen jännitemittaus (VMMXU) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz Jännitteillä alueella 0,01 1,15 U n ±0,5 % tai ±0,002 U n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, RMS: Ei vaimennusta Taulukko 89. Nollajännitteen mittaus (RESVMMXU) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f/f n = ±2 Hz ±0,5 % tai ±0,002 U n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, RMS: Ei vaimennusta 64 ABB

65 Taulukko 90. Jännitteen myötä-, vasta- ja nollakomponenttien mittaus (VSMSQI) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz Jännitteillä alueella 0,01 1,15 U n ±1,0 % tai ±0,002 U n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Taulukko 91. Kolmivaiheinen tehon ja energian mittaus (PEMMXU) Karakteristiikka Toimintatarkkuus Kaikille kolmelle virralle alueella 0,10 1,20 I n Kaikille kolmelle jännitteelle alueella 0,01 1,15 U n Taajuudella f = f n Pätöteho ja -energia alueella PF > 0,71 Loisteho ja -energia alueella PF < 0,71 ±1,5 % teholle (S, P ja Q) ±0,015 tehokertoimelle ±1,5 % energialle Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Taulukko 92. Taajuusmittaus (FMMXU) Karakteristiikka Toimintatarkkuus ±10 mhz (mittausalueella Hz) ABB 65

66 21. Paikallinen käyttöliittymä Releeseen on saatavana kaksi näyttöä, suuri ja pieni. Suuri näyttö soveltuu releinstallaatioihin, joissa etupaneelin käyttöliittymää käytetään usein ja joissa vaaditaan yksiviivakaaviota. Pieni näyttö soveltuu kauko-ohjattuihin alaasemiin, joissa relettä käytetään paikallisesti ainoastaan silloin tällöin etupaneelin käyttöliittymän kautta. Molemmissa nestekidenäytöissä on etupaneelin käyttöliittymän toiminnot menunavigoinnilla ja valikkonäkymillä. Suuri näyttö mahdollistaa etupaneelin tehokkaan käytön. Valikkojen selaamista on vähemmän, ja näyttö antaa hyvän yleiskuvan tiedoista. Lisäksi suuri näyttö sisältää käyttäjän määritettävissä olevan yksiviivakaavion (SLD) ja siihen liittyvät primäärilaitteiden asennonosoitukset. Riippuen valitusta vakiokonfiguraatiosta rele näyttää siihen liittyviä arvoja, oletuksena olevan yksiviivakaavion ohella. SLD-näkymää voidaan käyttää myös verkkopohjaisen käyttöliittymän avulla. Oletus-SLD:tä voidaan muokata käyttäjän tarpeiden mukaan käyttämällä PCM600:n graafista näytön muokkainta. Käyttäjä voi luoda enintään 10 SLD-sivua. Paikalliskäyttöliittymä sisältää painikkeen (L/R) releen paikallis-/ etäkäyttöä varten. Kun rele on paikallismoodissa, sitä voidaan käyttää ainoastaan paikallisella etupaneelin käyttöliittymällä. Etätilassa rele voi suorittaa etäpisteestä lähetettyjä käskyjä. Rele tukee paikallis-etävalinnan etävalintaa binäärisen tulon kautta. Tämä ominaisuus mahdollistaa esimerkiksi ulkoisen kytkimen käytön ala-asemalla. Tällä varmistetaan, että kaikki releet ovat paikallistilassa huoltotyön aikana ja että katkaisijoita ei voida etäohjata verkoston ohjauskeskuksesta. IECA V3 FI IECA V3 FI Kuva 23. Pieni näyttö Kuva 24. Suuri näyttö Taulukko 93. Pieni näyttö Merkkien koko 1) Näkyvät rivit Merkkejä rivillä Pieni, kiinteävälinen (6 x 12 pikseliä) 5 20 Suuri, muuttuvaleveyksinen (13 x 14 pikseliä) 4 Vähintään 8 1) Vaihtelee valitun kielen mukaan Taulukko 94. Suuri näyttö Merkkien koko 1) Näkyvät rivit Merkkejä rivillä Pieni, kiinteävälinen (6 x 12 pikseliä) Suuri, muuttuvaleveyksinen (13 x 14 pikseliä) 8 Vähintään 8 1) Vaihtelee valitun kielen mukaan 66 ABB
