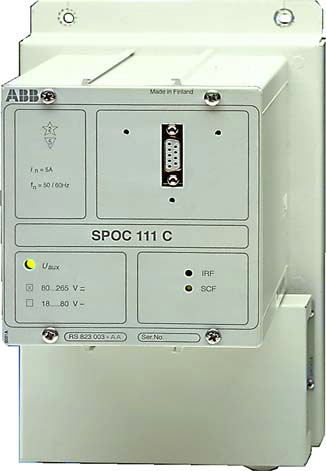

1 Ohjaus- ja mittausyksiköt SPOC C Ostajan opas

2

3 Ohjaus- ja mittausyksiköt SPOC C 1MRS Julkaistu: Tila: Päivitetty Versio: B/ Pidätämme itsellämme oikeudet muutoksiin Ominaisuudet Kaukokäytön liitäntäyksikkö jakeluasemille Kuusitoista binäärituloa katkaisijan, katkaisijavaunun ja erottimen tilatietojen, hälytysten, pulssiantureiden jne. lukemiseen Kaksi analogiatuloa ma-signaalien mittaukseen Yksi 5 A analoginen tulo vaihevirran mittaukseen Neljä lähtörelettä mm. katkaisijoiden ja erottimien ohjaukseen Sarjaliitäntä kaksisuuntaista tiedonsiirtoa varten, joka käsittää mm. mitatut arvot, tapahtumaraportoinnin, tilatiedot, ohjauskäskyt, asetteluarvot ja parametrit Tehokas sisäinen itsevalvontajärjestelmä takaa järjestelmän luotettavuuden Hyvä sähköisten ja sähkömagneettisten häiriöiden sietokyky Luja mekaniikka uppoasennettavassa alumiinikotelossa Laitteiston ja ohjelmiston jatkuva itsevalvonta Tehokas ohjelmistotuki releen parametrointia ja mitattujen arvojen, tapahtumien jne. lukemista ja tallentamista varten Osa SPACOM-tuoteperhettä ja ABB:n sähkönjakeluautomaatiojärjestelmää CE-merkintä EMC-direktiivin mukaan Sovellusalue SPOC 100 -sarjan ohjaus- ja mittausyksiköt on tarkoitettu kennokohtaisiksi kaukokäytön liitäntäyksiköiksi. Yksikköjen kautta voidaan siirtää katkaisijan ohjaussignaaleja, binäärisignaaleja kojeistosta sekä analogiasignaaleja signaaliantureilta ja mittamuuntajilta alaasematason järjestelmiin ja kaukokäyttöjärjestelmiin. Binäärituloja käytetään katkaisijoiden ja erottimien tilatietojen sekä kennon suojareleiden havahtumis- ja hälytyssignaalien lukemiseen. Kahta binäärituloa on mahdollista käyttää myös pulssilaskureina, joita voidaan käyttää energiamittareiden lukemiseen pulssilähtöjen kautta. Ohjaus- ja mittausyksiköstä on saatavilla kolme versiota, SPOC 110 C, SPOC 111 C ja SPOC 112 C, jotka ovat toiminnoiltaan identtiset; vain binääritulojen jännitealueet eroavat toisistaan. Rakenne Ohjaus- ja mittausyksikössä on yksi 5 A mittaustulo, kaksi 5 ma/20 ma analogista mittaustuloa, kuusitoista binäärituloa, neljä lähtörelettä sekä sarjaliitäntä yksikön kytkemiseksi ala-asematason tiedonkeruu- ja raportointijärjestelmiin ja kaukokäyttöjärjestelmiin. Ohjaus- ja mittausyksikkö liittää toisiinsa kennon ja ala-aseman ohjausjärjestelmän. Yksikkö kerää kennosta tietoa ja siirtää tiedot ylemmän tason järjestelmiin sekä vastaanottaa ohjaussignaaleja ja välittää ne kennon katkaisijalle. Binääritulot voidaan määritellä toimimaan kolmella tavalla: yksittäisinä kosketintuloina, nelinapatuloina katkaisijan tilatietoja varten tai pulssilaskurituloina. Nelinapatulo muodostetaan kahdesta rinnakkaisesta tulosta. Tuloja voidaan käyttää myös pulssilaskurituloina. Virranmittaustulon nimellisvirta on 5 A. Kahdelle ma-tulolle voidaan valita erikseen mittausalue 0 5 ma tai 0 20 ma. Relelähdöt voidaan määritellä toimimaan joko yksittäis- tai parilähtöinä. Lähtöjen toimiessa yksittäin niitä voidaan ohjata toisistaan riippumatta. Kaksi rinnakkaista lähtöä voidaan määritellä parilähdöksi. Parilähtöjä voidaan käyttää katkaisijan ohjaukseen. Ohjaus- ja mittausyksikön tulot ja lähdöt konfiguroidaan sarjaliitännän ja SPA-väylän kautta. Tiedonsiirto Yksikön etupaneelissa on sarjaportti. Rele voidaan liittää kuituoptiseen SPA-väylään väyläliitäntämoduulin SPA-ZC 21 tai SPA-ZC 17 välityksellä. Väyläliitäntämoduuli SPA-ZC 21 saa apuenergiansa isäntäyksiköltä, kun taas väyläliitäntämoduulissa SPA-ZC 17 on sisäänrakennettu tehoyksikkö, jota voidaan syöttää ulkoisesta teholähteestä. Yksikkö kommunikoi ylemmän tason tiedonkeruu- ja ohjausjärjestelmien kanssa SPA-väylän kautta. Itsevalvonta Yksikössä on tehokas itsevalvonta, joka lisää sen käyttövarmuutta ja järjestelmän luotettavuutta. Itsevalvontajärjestelmä valvoo laitteistoa ja ohjelmistoa jatkuvasti. Järjestelmä valvoo myös syöttöjännitemoduulin toimintaa ja sen tuottamia toisiojännitteitä. 3

4 Ohjaus- ja mittausyksiköt SPOC C 1MRS Kun järjestelmä havaitsee pysyvän sisäisen vian, tästä ilmoittava IRF-toimintamerkki yksikön etupaneelissa syttyy. Sarjaliikenteen merkkivalo (SCF) yksikön etupaneelissa ilmoittaa tiedonsiirtotapahtumista. Syöttöjännite Ohjaus- ja mittausyksikköjen syöttöjännite saadaan sisäisen pistoyksikkötyyppisen tehoyksikön kautta. Saatavilla on kaksi teholähdemoduuliversiota: SPGU 240A1 jännitealueelle V AC tai DC ja SPGU 48B2 jännitealueelle V DC. Tekniset tiedot Taulukko 1: Mittaustulot Nimellisvirta I n 5 A Terminen virtakestoisuus jatkuva 15 A 1 s ajan 300 A Tuloimpedanssi <20 mω Mittausalue 0 1,2 x I n Mittaustarkkuus ±1 % nimellisarvosta Toimintatavat hetkellisarvon mittaus, 1 60 min keskiarvon mittaus Nimellistaajuus f n, tilauksen mukaan 50 Hz tai 60 Hz Taulukko 2: ma-tulot Lukumäärä 2 Mittausalueet 0 5 ma tai 0 20 ma Mittaustarkkuus ±1 % mittausalueen suurimmasta arvosta Toimintatavat hetkellisarvon mittaus, 1 60 min keskiarvon mittaus Taulukko 3: Binääritulot Lukumäärä 16; jaettuna tulon ryhmiin siten, että kullakin ryhmällä on yhteinen miinusnapa Tulojännitealue V DC, SPOC 110 C V DC, SPOC 111 C V DC, SPOC 112 C Tyypillinen virrankulutus 2 5 ma Ohjelmointimahdollisuudet Yksittäiset kosketintulot, enintään 16 Nelinapatulot, enintään 8 Pulssilaskuritulot, enintään 4 Laskee pulssia; liipaisuehdoksi valittavissa nouseva tai laskeva reuna tai mikä tahansa tilan muutos. Pulssilaskurit ovat paristovarmennettuja. D/A-muunnintoiminta; enintään 4, mahdollistaa on/off-tilan lukemisen desimaalilukuna 4

5 Ohjaus- ja mittausyksiköt SPOC C 1MRS Tekniset tiedot (jatkoa) Taulukko 4: Kosketinlähdöt Lukumäärä Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 0,5 s Kytkentä- ja kuormitusvirta 3 s Katkaisukyky tasavirralla, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteillä 48/110/220 V DC Toimintatapa Ohjelmointimahdollisuudet 4 erillistä sulkeutuvaa kosketinta 250 V DC 5 A 30 A 15 A 5/3/1 A pulssimuotoinen ohjaussignaali, pulssin pituus ohjelmoitavissa 0,1 100 s yksittäinen lähtö, kahden koskettimen muodostama parilähtö Taulukko 5: Tiedonsiirto ja apujännitesyöttö Tiedonsiirto Siirtotapa Kuituoptinen sarjaväylä Merkkien koodaus ASCII Valittavat siirtonopeudet 300, 1200, 2400, 4800 tai 9600 Bd Kuituoptinen muovikuitukaapeleille SPA-ZC 21 BB väyläliitäntämoduuli; lasikuitukaapeleille SPA-ZC 21 MM apuenergia isäntäreleeltä Kuituoptinen muovikuitukaapeleille SPA-ZC 17BB väyläliitäntämoduuli, lasikuitukaapeleille SPA-ZC 17MM jossa sisäänrakennettu teholähde Syöttöjännite Teholähde- ja I/Omoduulit SPGU 240A V AC/DC ja jännitealueet SPGU 48B V DC Tehonkulutus ~10 W Taulukko 6: Koestus ja standardit Koestusjännitteet Eristysjännitekoe (IEC ) 2 kv, 50 Hz, 1 min Syöksyjännitekoe (IEC ) 5 kv, 1,2/50 μs, 0,5 J Häiriökoestus Suurtaajuinen häiriökoe (IEC ) 2,5 kv, 1 MHz Kipinähäiriökoe (SS ) 4 8 kv Ympäristöolosuhteet Käyttölämpötila-alue C Kuljetus- ja varastointilämpötila C Kosteus- ja lämpökestoisuus (IEC ) <95 %, +40 C, 56 vrk/vuosi Kotelon tiiveysluokka IP 20 Paino ~2,5 kg 5

6 Ohjaus- ja mittausyksiköt SPOC C 1MRS Lohkokaavio Kuva 1 Lohkokaavio Asennus ja mitat Uppoasennus Ø 6 264,5 245, OC11_dim Kuva 2 Uppoasennettu mittaus- ja ohjausyksikkö (mitat millimetreinä) SPOC 100 -sarjan ohjaus- ja mittausyksiköt ovat uppoasennettavia. Yksiköt kiinnitetään asennusalustaan neljällä ruuvilla. Kiinnitysruuveiksi suositellaan koneruuveja M5 x 10/10 tai vastaavia peltiruuveja. Normaali asennusasento on pystysuora kuten yllä olevassa kuvassa. Mikäli kojeiston takaseinässä ei ole tarvittavaa tilaa, voidaan asennus tehdä esimerkiksi kojeiston pohjalle tai oven sisäpinnalle. 6

7 Ohjaus- ja mittausyksiköt SPOC C 1MRS Tilaus Määrittele tilauksen yhteydessä: Tilaustiedot Esimerkkitilaus 1. Tyyppimerkintä ja määrä SPOC 110 C, 5 kpl 2. Tilausnumero RS AA 3. Nimellistaajuus f n =50 Hz 4. Apujännite U aux =110 V DC 5. Lisävarusteet - 6. Erityisvaatimukset - Tilausnumerot SPOC 110 C, ohjausjännite V DC SPOC 111 C, ohjausjännite V DC SPOC 112 C, ohjausjännite V DC Tilausnumeron kaksi viimeistä kirjainta määrittelevät releen nimellistaajuuden f n ja syöttöjännitteen U aux seuraavasti: RS AA, CA RS AA, CA RS AA, CA AA: f n = 50 Hz ja U aux = V AC/DC CA: f n = 50 Hz ja U aux = V DC Viitteet Lisätietoja Käsikirja Ohjaus- ja mittausyksikkö, SPOC 110 C, SPOC 111 C, SPOC 112 C 1MRS MUM FI 7

8

9

10 ABB Oy Sähkönjakeluautomaatio PL Vaasa Puh Fax
