ERISTYSTASON VALVONTARELE MEV-7 (LC-7 ja Kosketusnäyttö)

Koko: px
Aloita esitys sivulta:

Download "ERISTYSTASON VALVONTARELE MEV-7 (LC-7 ja Kosketusnäyttö)"

Transkriptio

1 ERISTYSTASON VALVONTARELE MEV-7 (LC-7 ja Kosketusnäyttö) MEV-7 on tarkoitettu suojaerotusmuuntajan jälkeisen ns. Kelluvan verkon eristystilan- ja muuntajan ylikuormituksen-valvontaan. KYTKENTÄOHJE APUJÄNNITE: Liitin N: Nolla. Liitin L: Vaihe. 230VAC kelluvan verkon ulkopuolelta tai kelluvasta verkosta. SUOJAMAA: Liitin PE: Suojamaa. Liitin PE: Suojavaippa. Toiseen PE liittimeen kytketään data-linjojen suojavaipat (M-7, EV-7, LC-7 ja Kosketusnäyttö). ERISTYSTASON, LC-7 JA MITTAJOHTOJEN HÄLYTYSLÄHDÖN LIITYNTÄ: Potentiaalivapaa hälytysrele ALR1. Liitin 2: NC hälytyksessä avautuva kontakti. Liitin 3: NO hälytyksessä sulkeutuva kontakti. Liitin 4: COM yhteinen. MUUNTAJAN YLIKUORMITUS JA LÄMPÖ HÄLYTYSLÄHDÖN LIITYNTÄ: Potentiaalivapaa hälytysrele ALR2. Liitin 5: NC hälytyksessä avautuva kontakti. Liitin 6: NO hälytyksessä sulkeutuva kontakti. Liitin 7: COM yhteinen. LC-6 LIITYNTÄ: Ei käytössä VIRTAMUUNTAJAN LIITYNTÄ: Liittimet 10 ja 11: virtamuuntaja (REVALCO CL3 - CT 40/5) Virtamuuntajan rinnalle kytkettävä 0,05Ω päätevastus (VISHAY DALE LVR %) MITTAUSJOHTIMET: Liitin nro 12 ja 13: Suojaerotusmuuntajan keskiulosotto tai äärijohdin. Liitin nro 15 ja 16: Suojamaa. Mittajohtimet kaapeloidaan tuplajohtimilla muuntajalta saakka. PPO-Elektroniikka Oy 1 / 7

2 KOSKETUSNÄYTÖN LIITYNTÄ: Liittimet Liitin 17: LA Liitin 18: LB Liitin 19: GND Kaapeloidaan suojatulla Cat-5, Cat-6, Cat-7, JAMAK tai NOMAK kaapelilla (tai vastaava). Liityntä tilauksesta. Huom.! ko. versiossa LC-6 liityntä ei ole käytössä. LC-7 LIITYNTÄ: Liitin 20: +12 VDC Liitin 21: Data A Liitin 22: Data B Liitin 23: - GND Kojeet kytketään rinnakkain (Max 5kpl LC-7). Kaapeloidaan suojatulla Cat-5, Cat-6, Cat-7, JAMAK tai NOMAK kaapelilla (tai vastaava). LÄMPÖTILA ANTURIN KYTKENTÄ: Liittimet 24 ja 25: Lämpötila anturi VISHAY NTC termistori Tyyppi: Käytettäessä lämpötila anturia poistetaan liittimien välistä päätevastus (10 Kohm). MEV-7:n KÄYTTÖ- JA KOESTUSOHJE Vihreän valon, (SAFETY LEVEL) vilkkuessa ja FAULT merkkivalojen (3kpl) ollessa pois päältä valvottava verkko ja MEV-7 ovat kunnossa. Jonkin neljästä merkkivalosta on aina oltava päällä / vilkuttava. Arvot asetellaan painikkeilla [M] ja nuolinäppäimillä Taltiointi painamalla yhtä aikaa nuoli ylös ja nuoli alas pohjaan (merkkivalot OK ja ALARM vilkkuvat merkiksi taltioinnista). Taltiointi voidaan tehdä missä tahansa ohjelmointi kohdassa. Kaikki asetukset voidaan kuitenkin tehdä valmiiksi ja taltiointi suoritetaan viimeiseksi vain kerran taltiointi valikossa. Tällä vältytään virheohjelmoinnilta painettaessa nuolipainikkeita. Mikäli ohjelmointi tilasta poistutaan ilman taltiointia, palautuvat aiemmat asetukset takaisin. [M] painikkeen painallus siirtää aina seuraavaan ohjelmointi kohtaan. Ohjelmoitavat arvot kiertävät seuraavasti: 1. Eristystason hälytysraja (200) (0001) 2. Muuntajan lämpötilan hälytysraja (1,1M) (0010) 3. Muuntajan koko (200) (0011) 4. Muuntajan ylikuormitus hälytysraja (500) (0100) 5. MEV-7 hälytysviive (1-10 sekuntia) (100) (0101) 6. MEV-7 Testitila (poistuu itsestään tästä tilasta 15min kuluttua) (0110) 7. Käytössä olevat moduulit / moduulien taltiointi (0111) 8. Taltiointi tila (0000) Ohjelmointi tarkemmin kohdassa MEV-7 Ohjelmointi ja asetukset. PPO-Elektroniikka Oy 2 / 7

3 HÄLYTYSTEN KOESTUS Katso Kosketusnäytön käyttöohje Koestus suoritetaan esimerkiksi painamalla TEST painiketta (MEV-7) Hälytys ilman viivettä, MEV-7 Hälytys releet ALR 1 ja ALR 2 vaihtavat tilaa. MEV-7 näyttöpalkin joka toinen led palaa. VERKON KOESTUS Viimeiselle pistorasialle aiheutetaan 50 kohm vika vaiheen ja suojamaan välille. MEV-7:n hälyttää kaikilla asetteluarvoilla asetellun hälytysviiveen jälkeen. ALR 1 rele vaihtaa tilaa. Vikaa ei voida kuitata. Vika poistetaan, FAULT valo sammuu, FAULT MEMORY valo syttyy ja MEV-7 kuittautuu automaattisesti. Suojamaan johdinvian ilmaisu testataan esimerkiksi irrottamalla linja LC-7:stä (merkkivalo muuttuu punaiseksi). MEV-7 antaa WIRE FAULT hälytyksen hälytysviiveen jälkeen. ALR 1 rele vaihtaa tilaa. Vikaa ei voida kuitata, mittajohdin kiinnitetään ja vika kuittautuu automaattisesti Eristystason mittajohtimien johdin vian ilmaisu testataan irrottamalla yksi neljästä mittajohdosta MEV-7:stä. MEV-7 antaa WIRE FAULT hälytyksen hälytysviiveen jälkeen ALR 1 rele vaihtaa tilaa. Vikaa ei voida kuitata, mittajohdin kiinnitetään ja vika kuittautuu automaattisesti. MEV-7 OHJELMOINTI JA ASETUKSET [M] painikkeen painallus siirtää aina seuraavaan ohjelmointi kohtaan. Muista tallentaa tehdyt muutokset viimeisessä TALTIOINTI TILASSA. Muutosten tallennus painamalla yhtä aikaa nuoli ylös ja nuoli alas painike pohjaan (merkkivalot OK ja ALARM vilkkuvat merkkinä taltioinnista). ERISTYSTASON HÄLYTYS RAJA: NÄYTTÖ SÄÄTÖ NÄYTTÖ SÄÄTÖ 0 <100kΩ kΩ kΩ kΩ kΩ kΩ kΩ kΩ kΩ 1,0 M 1,0MΩ kΩ 1,1 M 1,1MΩ Tasoksi säädetään arvo, jonka alituksesta halutaan hälytys. LED näyttö ilmoittaa vallitsevan eristystason. Jos näytössä ei pala yhtään LED merkkivaloa on taso yli 1,1 Mohm. Tehdas asetus 200 kohm PPO-Elektroniikka Oy 3 / 7

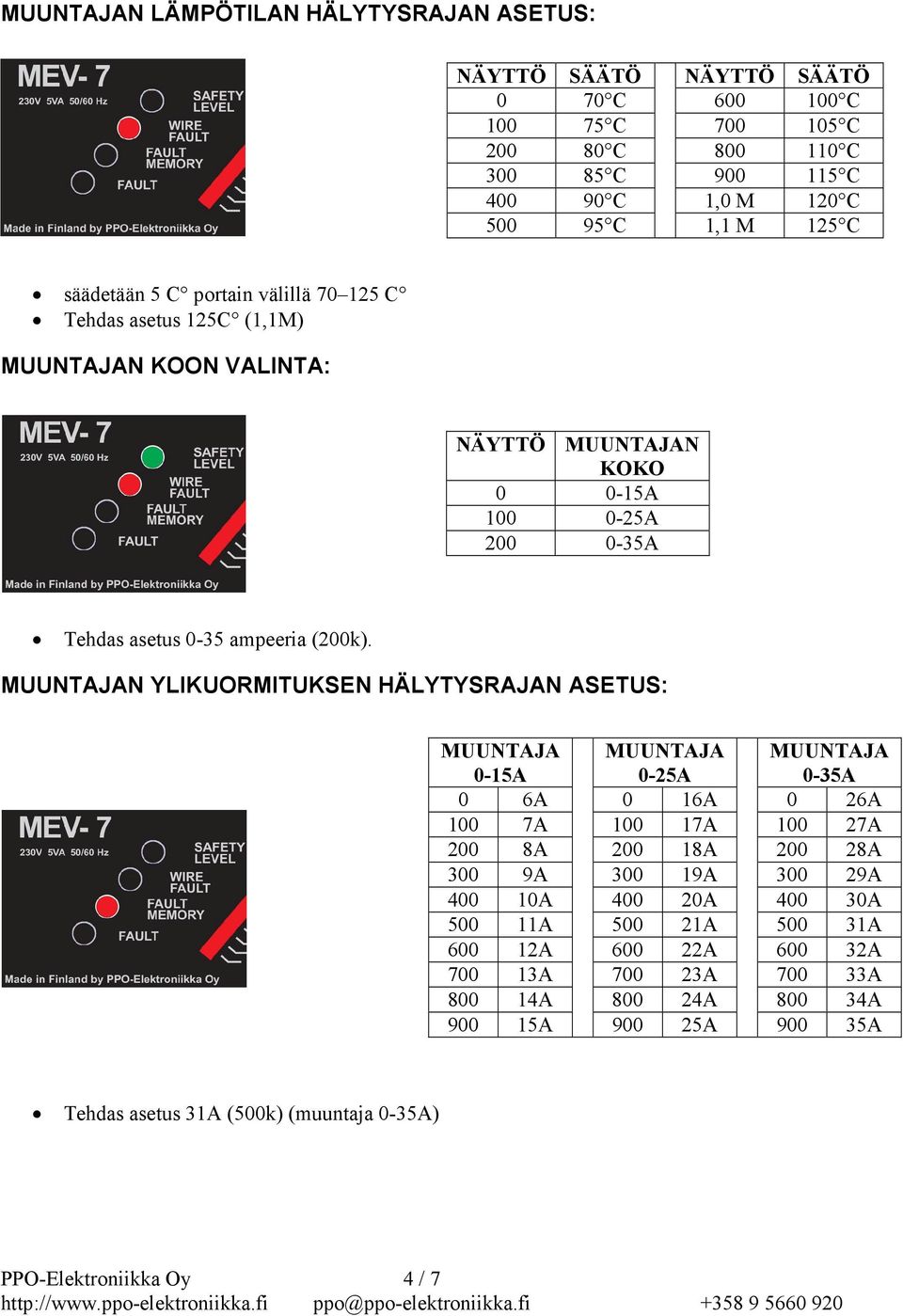

4 MUUNTAJAN LÄMPÖTILAN HÄLYTYSRAJAN ASETUS: NÄYTTÖ SÄÄTÖ NÄYTTÖ SÄÄTÖ 0 70 C C C C C C C C C 1,0 M 120 C C 1,1 M 125 C säädetään 5 C portain välillä C Tehdas asetus 125C (1,1M) MUUNTAJAN KOON VALINTA: NÄYTTÖ MUUNTAJAN KOKO A A A Tehdas asetus 0-35 ampeeria (200k). MUUNTAJAN YLIKUORMITUKSEN HÄLYTYSRAJAN ASETUS: MUUNTAJA 0-15A MUUNTAJA 0-25A MUUNTAJA 0-35A 0 6A 0 16A 0 26A 100 7A A A 200 8A A A 300 9A A A A A A A A A A A A A A A A A A A A A Tehdas asetus 31A (500k) (muuntaja 0-35A) PPO-Elektroniikka Oy 4 / 7

5 MEV-7 HÄLYTYSVIIVEEN ASETUS (1-10 SEKUNTIA): NÄYTTÖ SÄÄTÖ NÄYTTÖ SÄÄTÖ 0 1 sek sek sek sek sek sek sek sek sek sek. Viivettä lisäämällä voidaan lyhyistä häiriöistä johtuvat vikahälytykset poistaa. Viive pidetään mahdollisimman lyhyenä. Tehdas asetus 100k-2 sekuntia. MEV-7 PC-TESTI (POISPÄÄLTÄ = 0, PÄÄLLÄ = 100): NÄYTTÖ SÄÄTÖ 0 Pois 100 Päällä Tehdas asetus 0- poispäältä. MEV-7 poistuu automaattisesti testi tilasta 15 min jälkeen. KÄYTÖSSÄOLEVAT KOJEET / OHJELMOINTI (M-7, EV-7 JA LC-7): NÄYTTÖ NÄYTTÖ 0 M-7/1 600 LC-7/1 100 M-7/2 700 LC-7/2 200 M-7/3 800 LC-7/3 300 EV-7/1 900 LC-7/4 400 EV-7/2 1,0 M LC-7/5 500 EV-7/3 Näyttö ilmaisee käytössä olevat yksiköt /osoitteet (EV-7, M-7, LC-7). Palava LED ilmaisee kyseisen osoitteen olevan käytössä. Vilkkuva LED ilmaisee ko. tallennetun moduulin poissaolon verkosta. Taltioinnin jälkeen verkosta poistuva moduuli aiheuttaa hälytyksen. Helpottaa moduulien ohjelmoinnin tarkistusta. HUOM! samalle osoitteelle ohjelmoidut useammat laitteet voivat aiheuttaa virhe toimintoja. PPO-Elektroniikka Oy 5 / 7

6 TALTIOINTI TILA: Muutosten tallennus painamalla yhtä aikaa nuoli ylös ja nuoli alas painike pohjaan (merkkivalot OK ja ALARM vilkkuvat merkkinä taltioinnista). HUOM! Poistuttaessa ohjelmointi tilasta ilman taltiointia, palautuvat edelliset asetukset voimaan. Moduulikotelon mittakuva TAKUU Tällä laitteella on 12 kuukauden takuu. Takuu koskee raaka-aine ja valmistusvirheitä. Takuuaika alkaa laitteen ostopäivästä. Mahdollisen takuukorjauksen yhteydessä pyydämme esittämään ostokuitin tai vastaavan todisteen ostopäivästä. Takuu raukeaa, mikäli muu kuin valtuutettu huoltoliike ryhtyy korjaus toimenpiteisiin takuun aikana. Takuu ei kata mitään välillisiä kuluja. Laite tulee lähettää asiakkaan kustannuksella huoltoon ja valmistajan kustannuksella asiakkaalle. PPO-Elektroniikka Oy 6 / 7

7 PPO-Elektroniikka Oy 7/
