1 Safety Integrated -turvatekniset perusratkaisut Siemens Automation

2 Itsenäisen koneen turvaratkaisu toteutetaan releellä, konetta ei ole kytketty väylään Select language Exit Sivu 2 Industry Sector

3 Turvareleet 3TK28 Turvareleitä käytetään yksinkertaisissa sovelluksissa kuten kuljettimien hätä-seispysäytyksessä. Hätä-seispainike (anturi) Turvarele Toimilaite (kontaktori) Sivu 3 Viisi erilaista versiota releturvapiirit parametroitava turvarele puolijohdeturvapiirit monitoimiturvarele oikosulkumoottorin pysähtymistä valvova turvarele

4 Perinteiset ja parametroitavat turvareleet Ominaisuus vaikuttaa valintaan Yksi turvaominaisuus Elektroninen turvapiiri 3TK284x Rele turvapiiri 3TK282x perusyksikkö 3TK2830 laajennusyksikkö 3TK puristimen ohjaus Kontaktori turvapiiri 3TK perusyksikkö 3TK laajennusyksikkö Valinnaiset ominaisuudet 3TK2845 monitoimimalli 3TK2826 parametroitava Erikoistoiminnot 3TK oikosulkumoottorin 0-nopeusvahti 3TK oikosulkumoottorin pyörintävahti Sivu 4

5 Safety relays 3TK28 Turvareleet, joissa on releturvapiirit 3TK282 potentiaalivapaat lähdöt turvakoskettimet pakkotoimiset, kaksi sarjassa laajennusyksikkö (3TK2830) puristimen ohjaus (3TK2834/35) kompakti koko helppo johdottaa ja laajentaa Sivu 5

6 Turvareleet 3TK28 Parametroitava turvarele 3TK2826 potentiaalivapaa turvalähtö turvakoskettimet pakkotoimiset, kolme piiriä, kussakin kaksi kosketinta sarjassa Parametrointi DIP kytkimillä, kytkimet etulevyssä kahdeksan toimintoa : tulopiirien oikosulkuvalvonta/ei valvontaa sallintapiiri ylätasolta tuleva ohjausta varten tulopiirin muokkaus: tuntomatto, NC/NO valinta, 1*2 kanavaa, 2*1 kanavaa kosketinvärähtelyn esto Auto/valvottukuittaus (2x) testaus käynnistyksen yhteydessä käyttäytyminen jännitekatkostilanteen jälkeen kolme eri aikaviivealuetta Kaikki perusturvatoiminnat mahdollista toteuttaa tällä releellä. Sivu 7

7 Turvareleet 3TK28 Erikoistoiminnot Monitoimiturvarele 3TK2845 Voidaan kytkeä kaksi erilaista anturia Kaksi turvapiriä Puolijohde- tai kosketintulopiiri viisi erilaista turvayhdistelmää auto/valvottu kuittaus valvottu kuittaus sallintatulo solenoidilukko, jousilukitus, avaus solenoidilla solenoidilukko, solenoidi lukitus, avaus jousella Turvarele, joka yhdistää ja yksinkertaistaa perustoiminnat. Sivu 8

8 3TK28 Turvareleet Erikoistoiminnat Nopeuden valvonta 3TK Yhdistää kaksi turvatoimintoa samaan laitteeseen: 0-nopeuden valvonta turvanopeuden valvonta Nopea vianhaku näytön avulla Nopeuden mittaus perinteisllä antureilla, induktiiviset pulssianturit Sivu 9

9 2 GND 3 A 4 A 5 B 6 B D15 urosliitin 24VDC ei solenoidi lukkoa T4-MAG autokäynn. T4-ST LiYCY x*2 + vaippa, vaippa molemmista päistä GND:n 24VDC ovi valvonta ei ole käytössä T1-P1 24DC anturille esim taajuusmuuttajalta RJ45 anturiliitäntä tak.kytk. kontaktorilta (ohjaus liitin 24) T3-RF1 hyppylan -ka jos ei käytössä tak.kytk. kontaktorilta (ohjaus liitin 14) T3-RF2 hyppylan -ka jos ei käytössä trans.läh döt Kytkin kuvan mukaisessa asennossa jos valvotaan nopeuden pysymistä annettujen rajojen sisällä ja onko moottori pysähtynyt. Myös hyppylanka välille T1-EA1 on riittävä. ovi valvonta ei ole käytössä T2-P2 N Käy -tieto järjestelmään Pysähtynyt -tieto järjestelmään 3TK nopeuden valvontarele max. SIL3

10 Turvareleet 3TK28 Täyttää kansainväliset standardit Joustava laajentaminen Irrotettavat liittimet Myös puolijohdeanturi Saatavissa aikaviivelähdöt Yleiskäyttöinen turvalaite Monitoimilaite vakiosovelluksiin Saatavissa sovellusopas Sivu 11

11 Monimutkaisen koneen turvatekninen ratkaisu parametroitavalla releellä Select language Exit Sivu 12

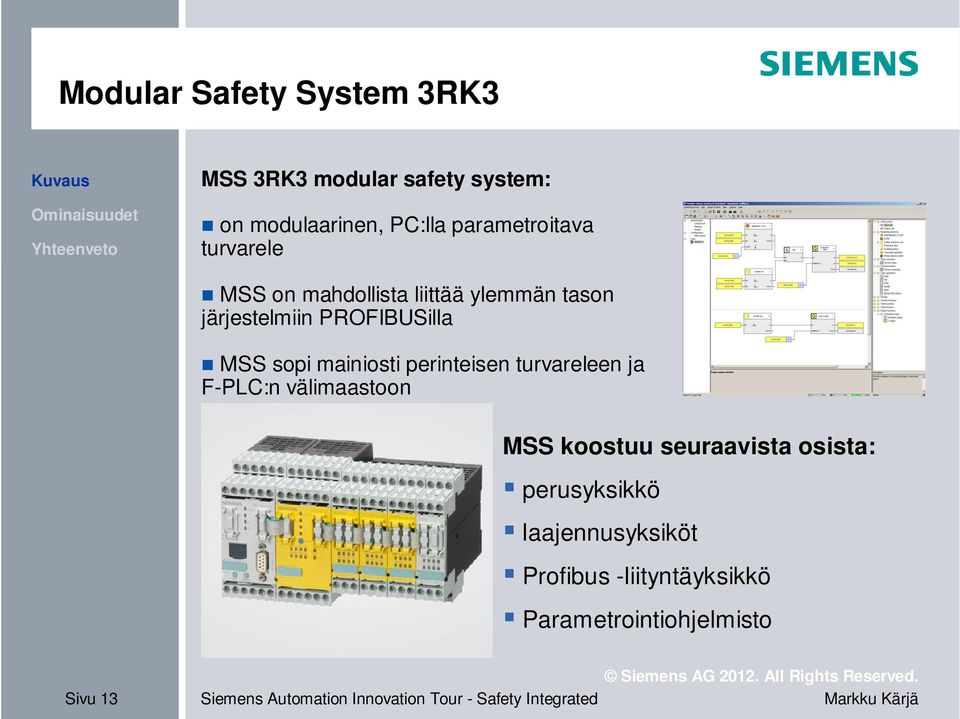

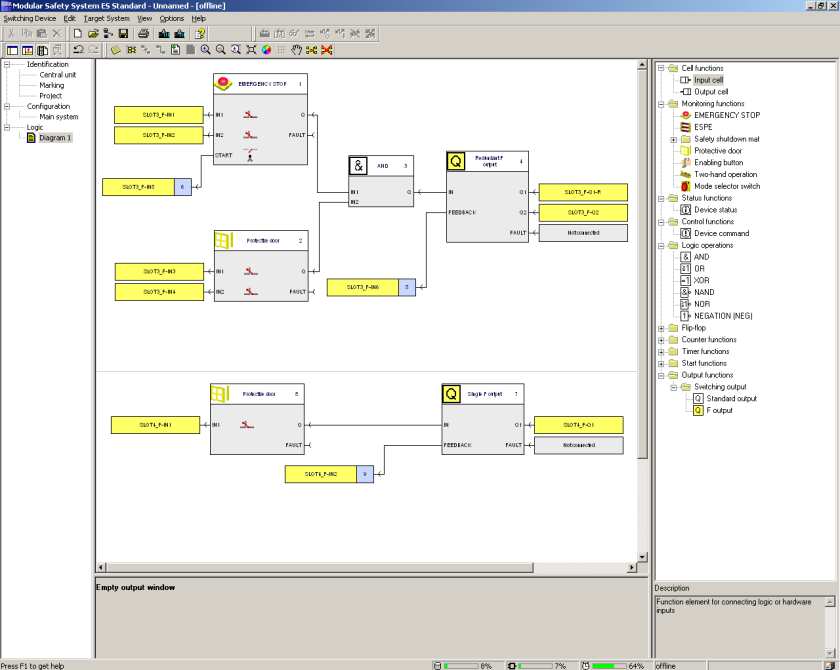

12 Modular Safety System 3RK3 MSS 3RK3 modular safety system: on modulaarinen, PC:lla parametroitava turvarele MSS on mahdollista liittää ylemmän tason järjestelmiin PROFIBUSilla MSS sopi mainiosti perinteisen turvareleen ja F-PLC:n välimaastoon MSS koostuu seuraavista osista: perusyksikkö laajennusyksiköt Profibus -liityntäyksikkö Parametrointiohjelmisto Sivu 13

13 AS-Interface laajennus MSS -järjestelmään AS-i safety monitor MSS Advanced ja ASIsafe Safe emergency stop Safe and standard cabinet modules Light array Safe and standard field modules Safe emergency stop Safety monitor MSS Advanced Load feeder with safe AS-i outputs Load feeder with safe AS-i outputs MSS Advanced, AS-Interface ja ASIsafe yhdistyvät Sivu 14

14 MSS järjestelmä: Johdotusesimerkki Diagnostiikka PLC MSS Anturi 1 Anturi 2 Sivu 15 Anturi x Sähkökeskus Antureita on helppo liittää ohjausjärjestelmään MSS:n avulla Diagnostiikkatiedot siirtyvät helposti PROFIBUS DP:n kautta PLC:lle

15 MSS järjestelmä: Miten laite sijoittuu MSS yhdistää turva- ja ohjaustoiminnot S7 300 Hinta Modular safety system ET 200S 3TK28 ASIsafe MSS MSS sopiii monimutkaiseen koneeseen tarjoaa useita diagnostiikkatoimintoja järjestelmä on helppo suunnitella ja ottaa käyttöön helppo laajentaa Toiminnallisuus Sivu 16
