MFW - I/O:n kaukoluentajärjestelmä

Koko: px
Aloita esitys sivulta:

Download "MFW - I/O:n kaukoluentajärjestelmä"

Transkriptio

1

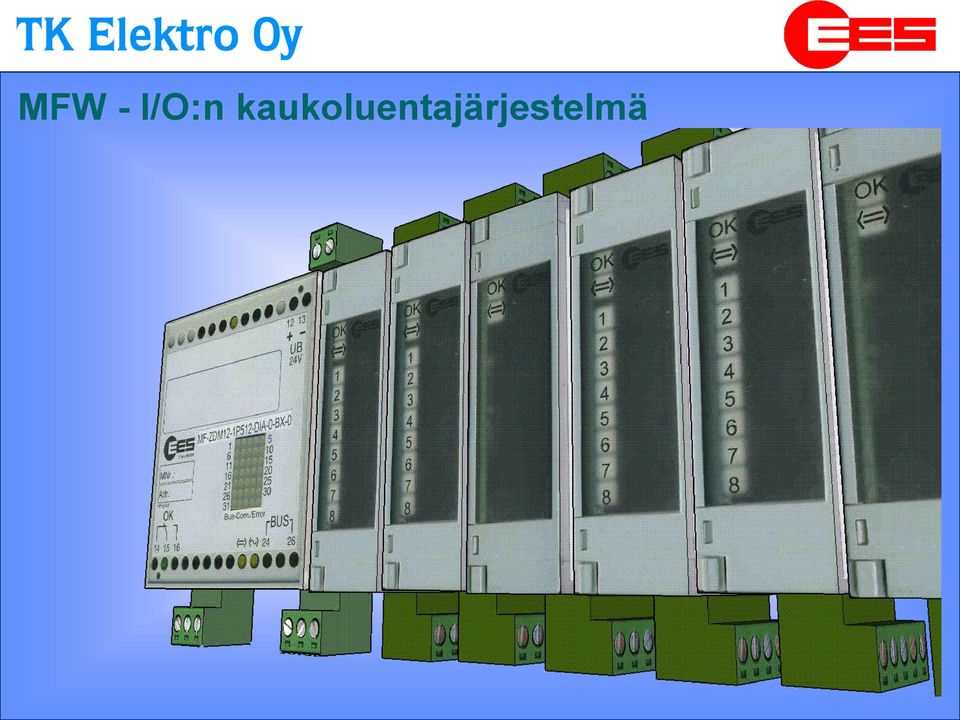

2 Ominaisuudet älykäs, moduulirakenteinen järjestelmä sisäänrakennettu modeemi helppo konfigurointi useita tiedonsiirtomahdollisuuksia keskusyksikössä lukuisia kommunikointiliitäntöjä itsediagnostiikka

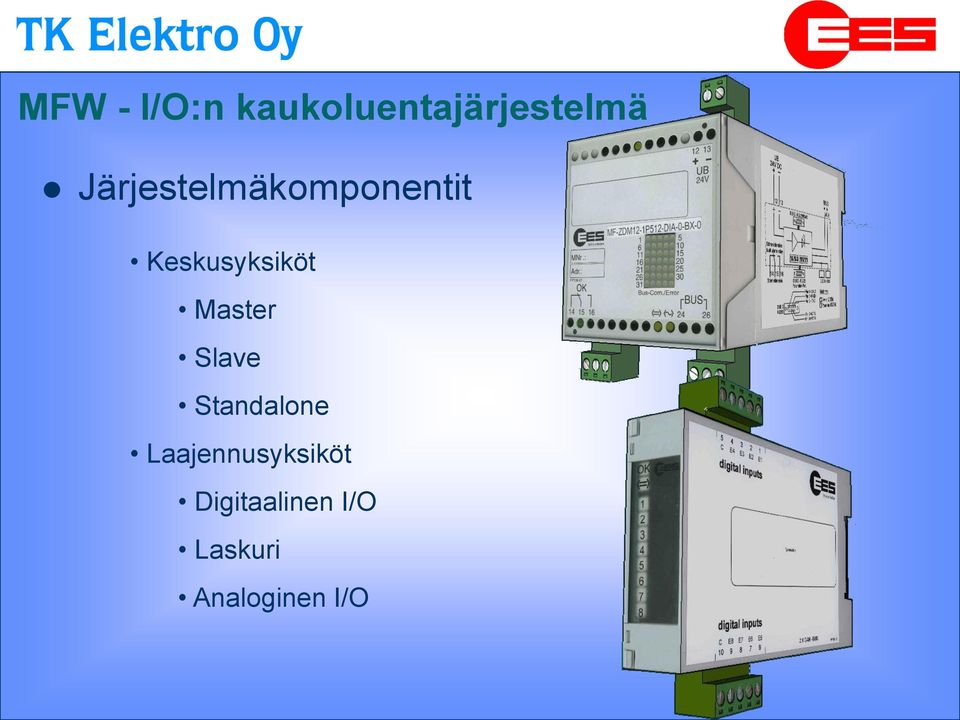

3 Järjestelmäkomponentit Keskusyksiköt Master Slave Standalone Laajennusyksiköt Digitaalinen I/O Laskuri Analoginen I/O

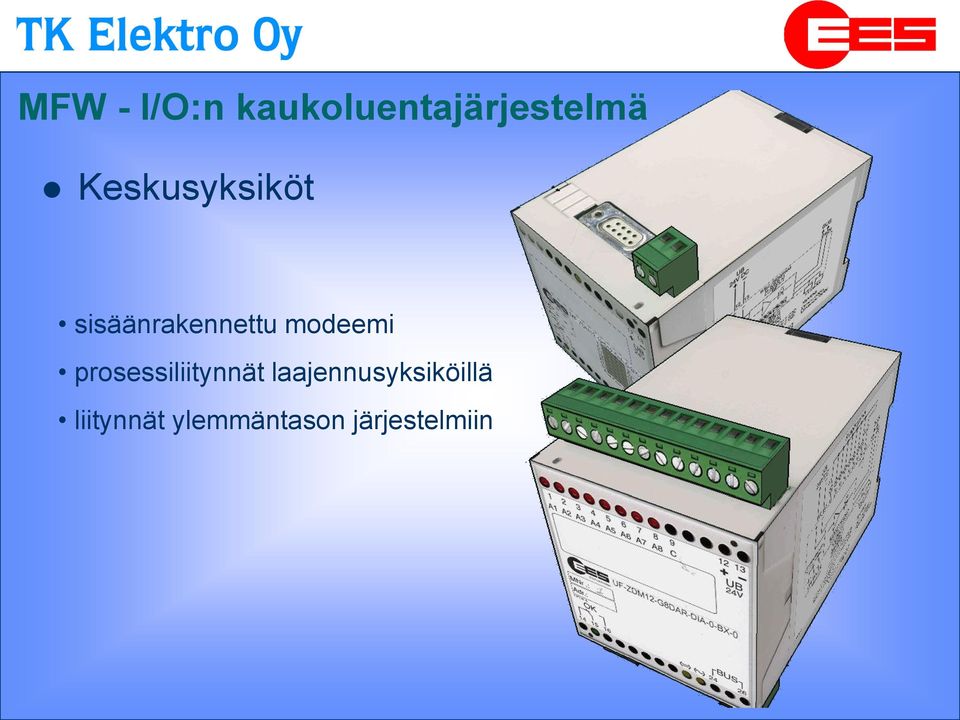

4 Keskusyksiköt sisäänrakennettu modeemi prosessiliitynnät laajennusyksiköillä liitynnät ylemmäntason järjestelmiin

5 Keskusyksiköt Diagnostiikka- ja parametrointiliitynnät Konfigurointi DIP-kytkimillä CAN-väylä liitäntä I/Oyksiköille Ethernet

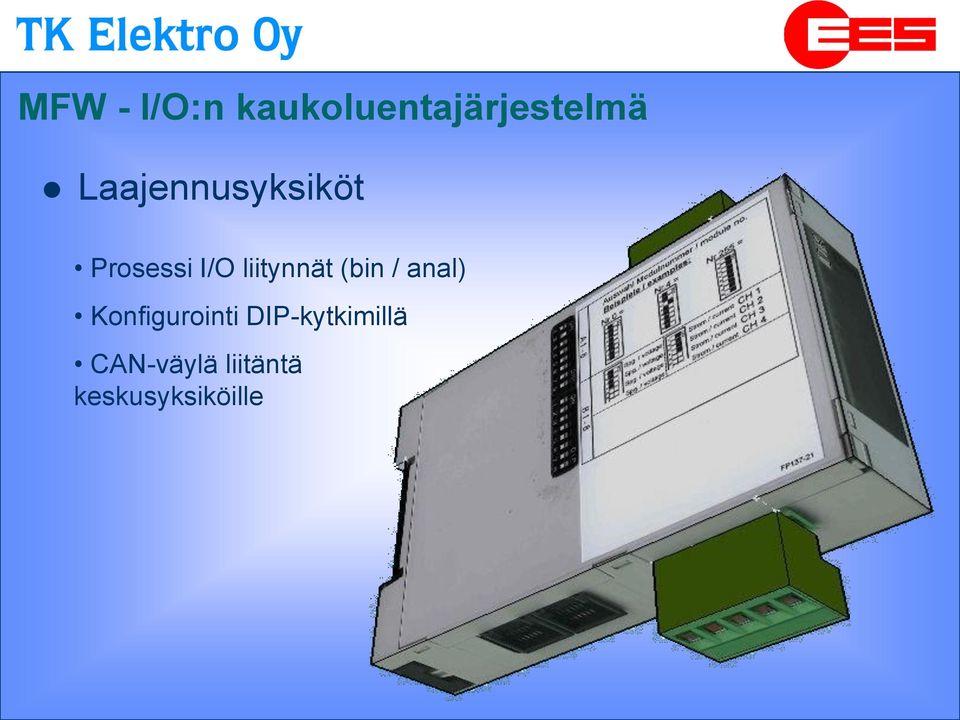

6 Laajennusyksiköt Prosessi I/O liitynnät (bin / anal) Konfigurointi DIP-kytkimillä CAN-väylä liitäntä keskusyksiköille

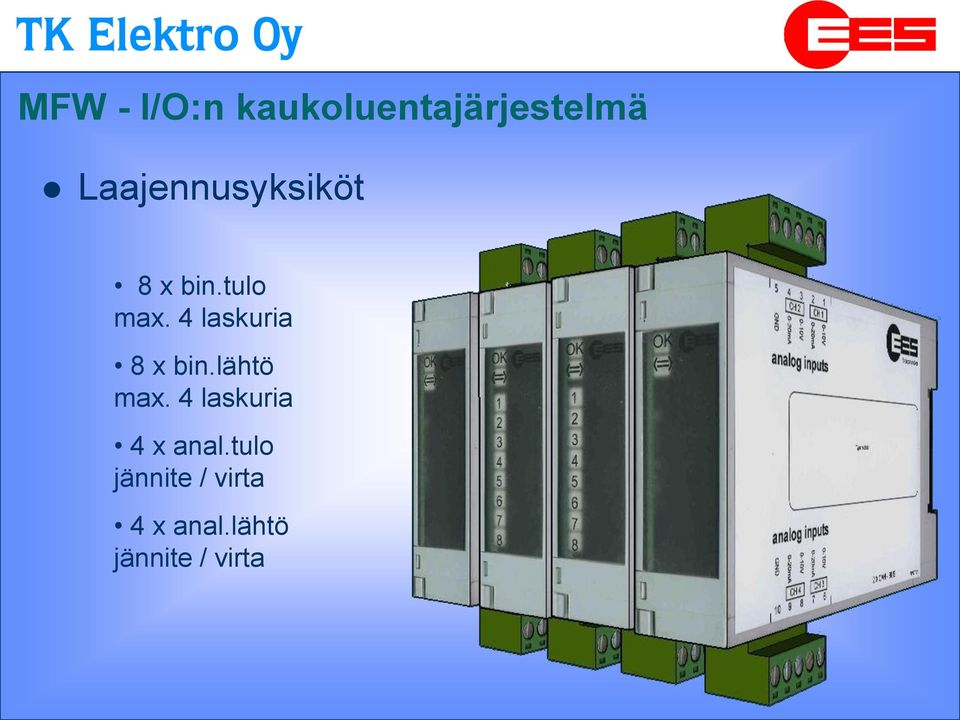

7 Laajennusyksiköt 8 x bin.tulo max. 4 laskuria 8 x bin.lähtö max. 4 laskuria 4 x anal.tulo jännite / virta 4 x anal.lähtö jännite / virta

8 Aseman kokoonpano 1 keskusyksikkö / asema Max 15 I/Oyksikköä / asema Sisäinen kytkentä CAN-väylä Keskusyksikkö tunnistaa automaattisesti siihen liitetyt laajennusyksiköt

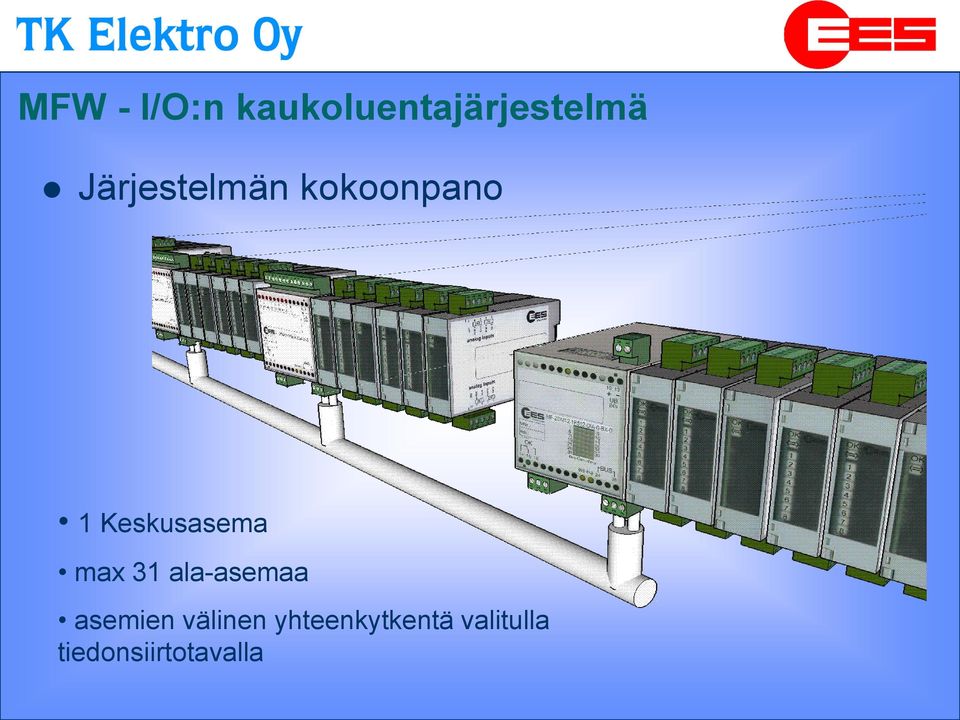

9 Järjestelmän kokoonpano 1 Keskusasema max 31 ala-asemaa asemien välinen yhteenkytkentä valitulla tiedonsiirtotavalla

10 Maksimi laajuudet per asema: Keskusyksikkö + 15 laajennusyksikköä 16 * 8 = 128 x bin I/O tai 15 * 4 = 60 x anal. I/O + 8 x bin I/O per järjestelmä: max 250 yksikköä (+4 varalla) 250 * 8 = 2000 x bin I/O! tai 234 * 4 = 936 anal. I/O!

11 Konfigurointi Master: Asetetaan ala-asemien määrä: 0 31 Ala-asema (slave): Asetetaan ala-aseman osoite: 0 31

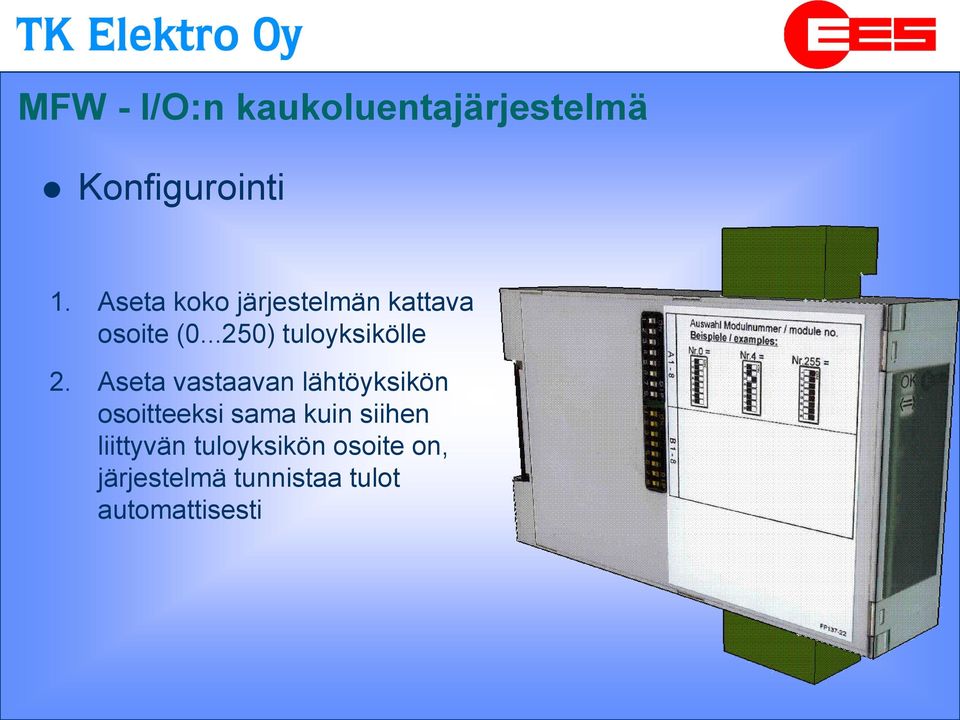

12 Konfigurointi 1. Aseta koko järjestelmän kattava osoite ( ) tuloyksikölle 2. Aseta vastaavan lähtöyksikön osoitteeksi sama kuin siihen liittyvän tuloyksikön osoite on, järjestelmä tunnistaa tulot automattisesti

13 Yksiköiden numerointi liittää tuloyksikön lähtöyksikköön järjestelmä tunnistaa toisiaan vastaavat tulot / lähdöt määritellyllä tavalla esim. syklinen, tapahtumapohjainen järjestelmä siirtää prosessin muuttujat ylemmän tason järjestelmiin: Modbus: Yksikön osoite Register address IEC : Yksikön osoite IOA RK512 (S5/S7): Yksikön osoite Datablock/Dataword

14 Tiedon kulku Ala-asema Master Master-yksikkö kontrolloi kaikkea tiedonsiirtoa Ala-asemien välinen tiedonsiirto kulkee Masterin kautta Master-yksikkö jakaa tiedon edelleen sitä haluavalle alaasemalle Ala-asema

15 Tiedon käsittely Lajennusyksikkö rekisteröityy ala-aseman keskusyksikköön: Yksikön tyyppi (8DI, 8DO, 4AI, 4AO) Yksikön osoite Yksikön konfigurointi (Laskurit) Ala-aseman keskusyksikkö sisältää aseman tiedot Ala-aseman keskusyksikkö siirtää asematiedot eteenpäin Master-yksikkö sisältää koko järjestelmän tiedot

16 Diagnostiikka Virheen ilmoitus: OK -Led, Releet OK-Led kertoo error koodin vilkulla lisätieto diagnostiikkaliitynnän kautta: virhelista: koodi ja selkeä teksti linjan laatu, kentän voimakkuus, virheen taso, Historia: :18:00; DCF77 kein Signal seit Minuten: :48:00; DCF77 kein Signal seit Minuten: :19:01; F 15 Unterstation nicht erreichbar Station 8 kommt :10:15; F 15 Unterstation nicht erreichbar Station 13 geht :32:44; F 15 Unterstation nicht erreichbar Station 13 kommt :10:07; F 15 Unterstation nicht erreichbar Station 13 geht :32:30; F 15 Unterstation nicht erreichbar Station 13 kommt

17 Etuja nopea ja tehokas järjestelmän määrittely helppo konfigurointi käytön aikainen järjestelmän laajennus ja muutos Yksinkertainen järjestelmän konfigurointi (2-johdin, sähkökaapeli, radio, valokaapeli) ilman monimutkaista parametrointia ja ohjelmointia Masterilla koko järjestelmän konfigurointi ja prosessitietojen hallinta Koko järjestelmän seuranta Master-yksikön kautta Yksinkertainen diagnostiikka

18 Tuetut tiedonsiirtotavat (kiinteä yhteys) 2-johdin < 30 km sähkölinja < 5 km vuokrattu puhelinlinja < 10 km valokuitu < 20 km ISM lisence free radio low power 70cm/433MHz < 10 km high power 35cm /868MHz < 10 km notifiable radio (depending on national regulations) high power 70cm/~450MHz < 20 km GPRS / Internet

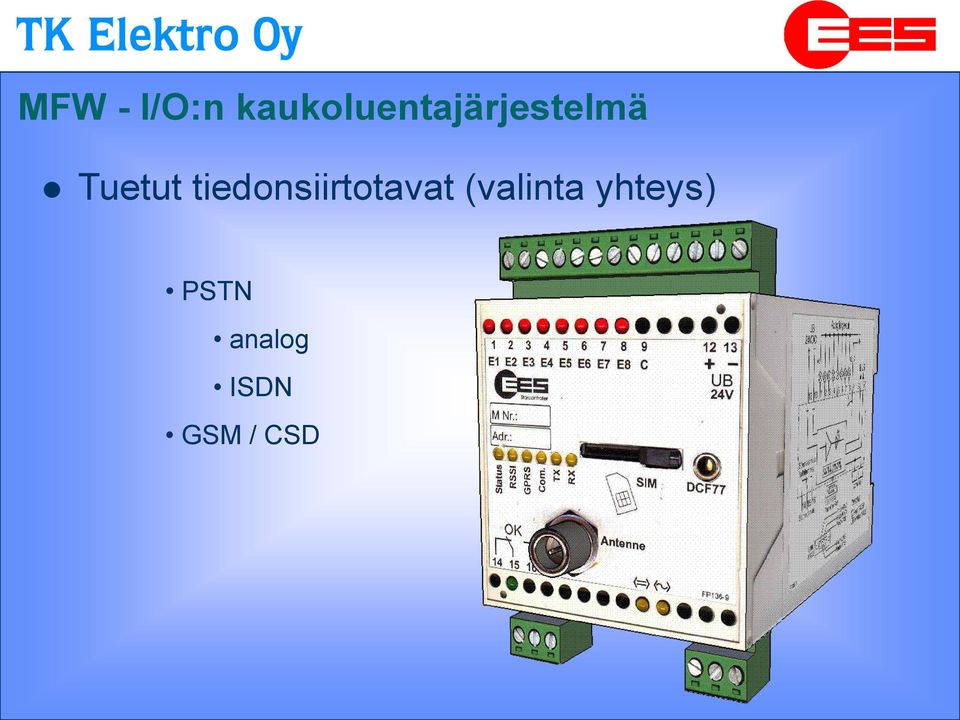

19 Tuetut tiedonsiirtotavat (valinta yhteys) PSTN analog ISDN GSM / CSD

20 Liityntä ylemmän tason järjestelmiin Fyysinen liitäntä RS232 RS485 Ethernet 10BaseT Liitäntä protokolla Master Substation IEC RS232 / RS485 - IEC BaseT - Profibus DP (Slave) RS485 - MODBUS RTU (Slave) RS232 / RS485 - MODBUS IP - 10BaseT RK512 / DK3964R RS232 RS232 ASCII Strings RS232 RS232

21 Liitäntätavat: 2-johdin kaapeli helppo ja varma 31 ala-asemaa / 1 master etäisyys max 30 km aseteltavissa: lähetysteho vastaanoton herkkyys Diagnostiikka: led matriisi virheen taso

22 Liitäntätavat: Sähkölinja AC/DC 3 * 400V helppo ja varma 31 ala-asemaa / 1 master etäisyys max 5 km aseteltavissa: lähetysteho vastaanoton herkkyys lähetyskaista 110 / 140 khz Diagnostiikka: led matriisi, virheen taso

23 Liitäntätavat: Sähkölinja lähetyksen laatu ja taso riippuu mm: linjan impedanssista (muuntajat, kuormitus) taajuus suotimet linjan häiriöistä (taajuus säätimet, syötön/kuorman kytkennät) linja suodattimet

24 Liitäntätavat: Valokaapeli point to point liitäntä etäisyys max 30 km ST liittimet Kaapeli tyypit: Multimode 50/62,5 Multimode 50/62,5 Singlemode 9 /

25 Liitäntätavat: Valokaapeli Etäisyyden laskenta Type range[km] = (budged[db] reserve)[db] / (attenuation per km) Budget = transmitter power- receiver sensitivity Reserve => losses due to connectors and splices, margin for repair Attenuation => losses of cable Wavelength Budget Attenuation Reserve Range Singlemode 9/125um 1310nm 18db 0,4 db/km 6 db 30km Multimode 50/125um 1300nm 15 db 0,5 db/km 4 db 22km Multimode 62,5/125um 1300nm 18 db 0,9 db/km 4 db 15km Multimode 50/125um 850nm 15db 2,4 db/km 4 db 5km Multimode 62,5/125um 850nm 20db 3,0 db/km 4 db 5km

26 Liitäntätavat: Radio Useita vaihtoehtoja (teho / taajuus) ISM licence free: 70cm / 35cm notifiable, depending on national regulations: 70cm etäisyys yli 10km maastosta riippuen sisään rakennetut korkealaatuiset rf-komponentit MFW-linkki järjestelmä: 1 master, 31 ala-asemaa TX / RX Led RX signaalitason voimakkuuden näyttö diagnostiikka liitäntä: signaalin voimakkuus / ala-asema

27 Liitäntätavat: Valintayhteys MFW järjestelmä: analoginen ja ISDN GSM / CSD Tiedonsiirto tapahtuu syklisesti, masterille asetetun syklin mukaisesti tapahtumapohjaisesti, masterin tai ala-aseman ohjaamana bin tulo määritetyn raja-arvon ylitys/alitus laskuri error
