1 Relion 615 -sarja Jännitesuojaus ja -ohjaus Ostajan opas

2 Sisältö 1. Kuvaus Vakiokonfiguraatiot Suojaustoiminnot Käyttöalue Tuetut ABB-ratkaisut Ohjaus Mittaukset Häiriötallennin Tapahtumarekisteri Rekisteröidyt arvot Kunnonvalvonta Laukaisupiirivalvonta Itsevalvonta Sulakevian valvonta Virranmittauspiirin valvonta Käytönvalvonta Tulot ja lähdöt Aseman tietoliikenne Tekniset tiedot Paikallinen käyttöliittymä Asennustavat Relekotelo ja releen pistoyksikkö Valinta- ja tilaustiedot Lisävarusteet ja tilaustiedot Työkalut Tietoverkkojen turvallisuus Liitäntäkaaviot Sertifikaatit Viitteet Toiminnot, koodit ja merkinnät Julkaisun versiohistoria...51 Vastuuvapautuslauseke Tämän asiakirjan sisältämät tiedot voivat muuttua ilman eri ilmoitusta. Tietoja ei tule pitää ABB Oy:tä sitovina. ABB Oy ei ole vastuussa tämän asiakirjan mahdollisesti sisältämistä virheistä. Copyright 2017 ABB. Kaikki oikeudet pidätetään. Tavaramerkit ABB ja Relion ovat ABB-konsernin rekisteröimiä tavaramerkkejä. Muut tässä julkaisussa mainitut brändi- tai tuotenimet voivat olla omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 2 ABB

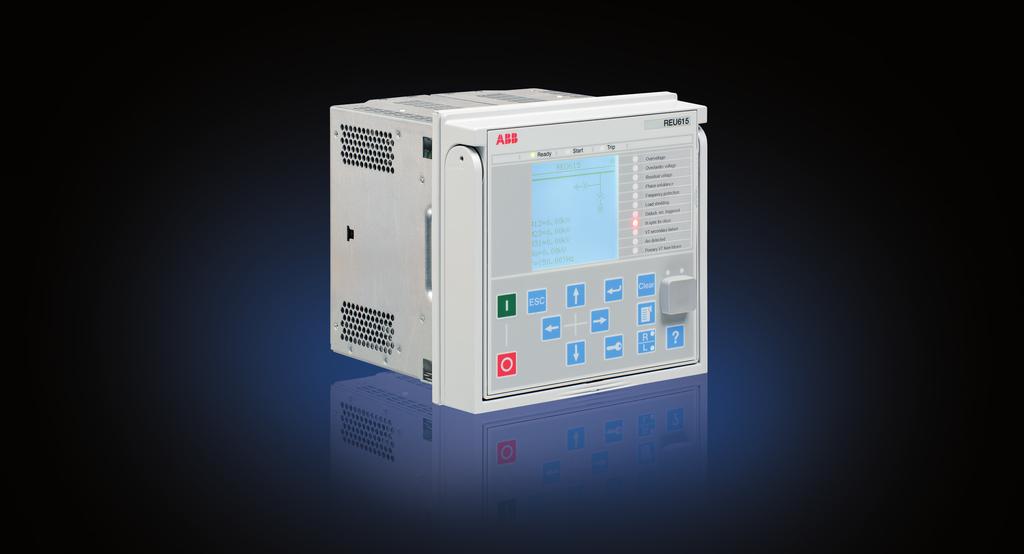

3 Julkaistu: Revisio: A 1. Kuvaus Jännitesuojaus- ja valvontarele on saatavana kahdessa vakiokokoonpanossa A ja B. Kokoonpano A on etukäteen määritetty jännite- ja taajuuspohjaisia sähkölaitosten ja teollisuuden sähkövoima- ja jakelujärjestelmiä varten hajautettua sähköntuotantoa käyttävät verkot mukaan lukien. Kokoonpano B on suunniteltu käämikytkimellä varustettujen tehomuuntajien automaattiseen jännitesäätelyyn. Molemmissa kokoonpanoissa on myös muita katkaisijan ohjaus-, mittaus- ja valvontatoimintoja. kuuluu ABB:n Relion - tuoteperheeseen ja on osa ABB:n suojaus- ja ohjaustuotteiden 615-sarjaa. 615-sarja koostuu pienikokoisista suojareleistä, joissa käytetään irrotettavia yksiköitä. Rakenteeltaan täysin uudistettu 615-sarja on suunniteltu hyödyntämään kaikki sähköasemien automaatiolaitteiden tietoliikennettä ja yhteiskäyttöä koskevaniec standardin tarjoamat mahdollisuudet. Releen voi ottaa käyttöön heti, kun sen vakiokokoonpanoon on määritetty sovelluskohtaiset asetukset. 615-sarjan releet tukevat useita tietoliikenneyhteysprotokollia, kuten IEC 61850GOOSE-viestinnällä, IEC LE (paitsi RED615:ssä), IEC , Modbus ja DNP3. Profibus DPV1 -kommunikointiprotokolla on tuettu käyttämällä protokollakonvertteria SPA-ZC Vakiokonfiguraatiot on saatavana kahtena vakiokonfiguraationa. Vakiosignaalikonfigurointia voidaan muuttaa releen suojauksen ja ohjauksen hallintatyökalun PCM600:nsignaalimatriisin tai graafisen sovellustoiminnallisuuden avulla. Lisäksi PCM600:n sovellusten konfigurointitoiminnallisuus tukee monitasoisten loogisten toimintojen luomista käyttäen erilaisia loogisia elementtejä, kuten ajastimia ja flip-flopeja. Yhdistelemällä suojaustoimintoja loogisten toimintolohkojen kanssa releen konfigurointia voidaan mukauttaa käyttäjäkohtaisten sovellusten vaatimuksiin. Rele toimitetaan tehtaalta oletuskytkennöillä, jotka on kuvattu binääritulojen, binäärilähtöjen, toiminto toiminnolle -kytkentöjen ja hälytys-ledien toiminnallisissa kaavioissa. Suunnattujen suojaustoimintojen positiivinen mittaussuunta on kohti lähtevää syöttöä. ABB 3

4 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Jännitesuojaus ja -ohjaus Uo U L1 U L2 U L3 JÄNNITESUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO A SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 3 5 Päälaukaisutoiminto Sulkurele 94/86 3 ARC 50L/50NL I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen käyttöliittymä OR Uo U L1 U L2 U L3 U U< 27 Uo> 59G 5 UFLS/R 81LSH 2 U2> 47O- 6 f>/f<, df/dt 81 2 U1< 47U+ 3 3U> 59 KUNNONSEURANTA JA VALVONTA OPTS OPTM 2 TCS TCM TIETOLIIKENNE Protokollat: IEC /9-2LE Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP 18 MAP MAP OHJAUS JA INDIKOINTI 1) Kohde Ohj 2) Ind 3) CB 1 - MITTAUS - U, Uo, f - Symmetriset komponentit - Raja-arvon valvonta DC 2 3 ES 1 2 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto Analogiset liitynnät 1) Virtamuuntaja Jännitemuuntaja 1) Tavanomaiset muuntajatulot - 5 U L1 U L2 U L3 SYNC 25 U 12 HUOMAUTUKSET Valinnaiset toiminnot 3 Instanssien määrä Laskettu arvo Io/Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-7FCB61C4-C1FE E-5BCA11D7FC45 V1 FI Kuva 1. Vakiokonfiguraation A toiminnallinen yleiskatsaus 4 ABB

5 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Jännitesuojaus ja -ohjaus JÄNNITESUOJAUS- JA OHJAUSRELE Automaattinen jännitteensäätäjä VAKIOKONFIGURAATIO B SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 6xRTD 2xmA 2 Päälaukaisutoiminto Sulkurele 94/86 18 MAP MAP 3Ith>T 49T 3I> 51P-1 3I>>> 50P/51P 3I>> 51P-2 3I I O KUNNONSEURANTA JA VALVONTA 2 FUSEF 60 TCS TCM R L MCS 3I MCS 3I I O R L OPTS OPTM - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta - Web-pohjainen AND käyttöliittymä OR TIETOLIIKENNE Protokollat: IEC /9-2LE Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP 3 3U< U> 59 U L1 U L2 U L3 OHJAUS JA INDIKOINTI 1) Kohde Ohj 2) Ind 3) CB 1 - DC 2 3 MITTAUS - I, U, P, Q, E, pf, f - Symmetriset komponentit - Raja-arvon valvonta - RTD/mA-mittaus (valinnainen) ES 1 2 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja Analogiset liitynnät 1) Virtamuuntaja 4 tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto Jännitemuuntaja 1) Tavanomaiset muuntajatulot 3 I TPOSM 84M COLTC 90V 3I HUOMAUTUKSET Valinnaiset toiminnot 3 Instanssien määrä Laskettu Io/Uo arvo Vaihevirtojen summa I OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-3BF4B59D EC-87B2-3AD6894C3FAC V1 FI Kuva 2. Vakiokonfiguraation B toiminnallinen yleiskatsaus Taulukko 1. Vakiokonfiguraatiot Kuvaus Jännitteeseen ja taajuuteen perustuvat suojaus- ja mittaustoiminnot, synkronoinnin tarkistus ja kuorman erottaminen Automaattinen jännitteensäätäjä Vak.konf. A B ABB 5

6 Taulukko 2. Tuettuja toimintoja Toiminto IEC A B Suojaus 1) Kolmivaiheinen suuntaamaton ylivirtasuojaus, alempi porras PHLPTOC 1 Kolmivaiheinen suuntaamaton ylivirtasuojaus, ylempi porras PHHPTOC 1 Kolmivaiheinen suuntaamaton ylivirtasuojaus, pikalaukaisuporras PHIPTOC 1 Nollaylijännitesuojaus ROVPTOV 3 2) Kolmivaiheinen alijännitesuojaus PHPTUV 3 3 Kolmivaiheinen ylijännitesuojaus PHPTOV 3 3 Myötäkomponentin alijännitesuoja PSPTUV 2 Jännitteen epäbalanssisuojaus NSPTOV 2 Taajuussuojaus FRPFRQ 6 Terminen ylikuormitussuoja, kahdella aikavakiolla T2PTTR 1 Päälaukaisutoiminto TRPPTRC 2 2 3) Valokaarisuojaus ARCSARC (3) 4) Yleiskäyttöinen suojausfunktio 3)5) MAPGAPC Kuormien erottaminen ja palauttaminen LSHDPFRQ 5 Ohjaus Katkaisijan ohjaus CBXCBR 1 3) 1 Erottimen ohjaus 3) DCXSWI 2 2 Maadoituskytkimen ohjaus 3) ESXSWI 1 1 Erottimen asennonosoitin 3) DCSXSWI3 3 3 Maadoituskytkimen indikointi 3) ESSXSWI1 2 2 Käämikytkimen asennon ilmaisin TPOSSLTC 1 Automaattinen jännitteensäädin OLATCC 1 Tahdissaolon ja jännitteellistämisen valvonta SECRSYN1 1 Kunnonvalvonta Laukaisupiirivalvonta TCSSCBR 2 3) 2 Virranmittauspiirin valvonta CCRDIF 1 Sulakevian valvonta SEQRFUF 1 Koneiden ja laitteiden käyntiaikalaskuri 3) MDSOPT 1 1 Mittaus Häiriötallennin RDRE 1 1 Kuormitustilanteen tallennin LDPMSTA 1 1 Kolmivaiheinen virranmittaus CMMXU 1 Virran symmetristen komponenttien mittaus CSMSQI 1 Kolmivaiheinen jännitemittaus VMMXU 2 1 Nollajännitteen mittaus RESVMMXU 1 Jännitteen myötä-, vasta- ja nollakomponenttien mittaus VSMSQI 1 1 Kolmivaiheinen tehon ja energian mittaus PEMMXU 1 RTD/mA-mittaus XRGGIO130 (1) Taajuusmittaus FMMXU 1 IEC LE (jännitteenjako) 6) SMVSENDER (1) (1) 1, 2,... = sisällytettyjen instanssien numero () = valinnainen 1) Suojaustoiminnon instanssit ilmaisevat käytettävissä olevien identtisten suojaustoimintolohkojen lukumäärän vakiokonfiguraatiossa. 2) Uo valittavissa parametrin mukaan, Uo mitattu oletusarvona 3) Lisättävä sovelluskonfiguraatiolla, jotta olisi saatavilla signaalimatriisissa ja releessä 4) Vain valo 5) Monitoimisuojauksen käyttökohteita ovat esimerkiksi RTD/mA-suojaus tai analoginen GOOSE. 6) Saatavilla vain COM0031-COM0034:llä 6 ABB

7 3. Suojaustoiminnot Vakiokonfiguraatio A Vakiokonfiguraatio A on tarkoitettu kiskoston jännitevalvonnan, kuorman erottamisen (erottaminen) ja kuorman palauttamisen (jälleenkytkentä) sovelluksiin. Sitä käytetään myös generaattoreiden ja muiden vaihtovirtalaitteistojen yli- ja alitaajuussuojaukseen, esimerkiksi kondensaattoriparistoissa, jotka vaativat kolmivaiheista ylijännitesuojausta, kolmivaiheista alijännitesuojausta, nollaylijännitesuojausta, myötäkomponentin alijännitesuojausta, vastakomponentin ylijännitesuojausta ja taajuuden valvontaa. Integroitu kuorman erotus- ja palautustoiminnallisuus tarjoaa viisi instanssia vähemmän tärkeiden kuormien erottamiseen ja jälleenkytkemiseen verkon ylikuormitustilanteissa. Nämä viisi instanssia mahdollistavat sen, että kytketyt lähdöt ovat perusteellisemmin priorisoituja ja ryhmitettyjä, mikä helpottaa kriittisten sovellusten turvaamista. Jos palauttamisprosessi on automaatiojärjestelmän tai prosessinohjausjärjestelmän koordinoima, releen kuorman erottamis- ja palauttamistoiminto voi lähettää signaalin järjestelmälle, kun verkon palauttamisehdot on täytetty. Valinnaisilla lisälaitteilla ja -ohjelmistoilla varustettuna vakiokonfiguraatiossa A on myös kolme valontunnistuskanavaa metallikoteloisen kojeiston mittauskaapin tai kiskosto-osaston valokaarisuojaukseen. Valokaarivian havaitsemisanturiliitäntä on käytettävissä lisävarusteena hankittavassa tiedonsiirtomoduulissa. Valokaaren syttyessä havaitsemissignaali lähetetään tulosyötön(syöttöjen) suojareleeseen(releisiin) binäärisignaalina käyttäen joko langallista signalointia tai horisontaalista GOOSEviestintää. Tulosyötön suojareleen ylivirtatilan ja vastaanotetun valokaaren havaitsemissignaalin samanaikaisella hyödyntämisellä tulosyöttöjen katkaisijoita voidaan laukaista selektiivisesti ja näin erottaa vika. Releiden valokaaren havaitsemis/suojausjärjestelmät lisäävät henkilöturvallisuutta ja rajoittavat aineellisia vahinkoja kojeiston sisällä valokaarivikatilanteessa. Vaihtoehtona voidaan valita binäärinen tulo- ja lähtömoduuli, jossa on kolme suurinopeuksista binääristä lähtöä (HSO) ja joka vähentää kokonaistoiminta-aikaa tyypillisesti 4-6 ms verrattuna normaaleihin teholähtöihin. Vakiokonfiguraatio B Vakiokonfiguraatio B on suunniteltu käämikytkimellä varustettujen tehomuuntajien automaattiseen jännitesäätön. Se sisältää myös kolmiportaisen kolmivaiheisen suuntaamattoman ylivirtasuojauksen ja kolmivaiheisen alijännite- ja ylijännitesuojauksen. Rele sisältää myös termisen ylikuormitussuojaustoiminnon, joka valvoo muuntajan käämien termistä rasitusta estäen ennenaikaisen käämien eristyksen vanhenemisen. Monitoimisuojaustoiminnon käyttö vaatii, että valinnainen RTD/mA-moduuli on valittu tilattaessa. Monitoimisuojaustoiminto mahdollistaa suojauksen, joka perustuu releen RTD/mA-tulomoduulista saatuihin analogisiin arvoihin tai muista releistä analogisella horisontaalisella GOOSE-viestinnällä saatuihin arvoihin. Suojaustoiminto sisältää kolme instanssia, ja käytetyt analogiset arvot voivat muodostua esimerkiksi lämpötila-, virta-, jännite- tai painearvoista. Käyttämällä analogisia arvoja asetetut raja-arvot ja suojaustoiminnon ajastimet voidaan asettaa toimimaan, kun tuloarvot alittavat tai ylittävät asetetut arvot. 4. Käyttöalue Vakiokonfiguraatio A :n konfiguraatio A on tarkoitettu käytettäväksi erityisellä jännitemittauskaapilla varustetuissa keskijännitekojeistoissa. :n konfiguraatiossa A on kiskoston ylijännite- ja alijännitevalvonta sekä verkoston nollaylijännite- ja taajuusvalvonta. tarjoaa kuorman erottamiseen ja generaattorin irtikytkemiseen tarvittavan toiminnallisuuden verkoston stabiiliuden parantamiseksi. Generaattori- ja moottorisovelluksissa :ssä on täydentävä suojaus, joka havaitsee poikkeavuuksia sallituista taajuus- ja jännitearvoista. Integroitu synkronoinnin tarkistustoiminto varmistaa laitteiston synkronoidun kytkemisen verkkoon. Hajautettua sähköntuotantoa sisältävissä jakeluverkostoissa :ttä voidaan käyttää sähkön menetyksen (LOM) suojaukseen yksittäisissä sähköntuotannon yksiköissä. Vakiokonfiguraatio B Jännitteensäätöä sisältävä :n konfiguraatio B on tarkoitettu moottorikäyttöisillä käämikytkimillä varustettujen tehomuuntajien automaattiseen tai käsikäyttöiseen jännitteensäätöön. Pienissä yhden muuntajan ala-asemissa :ttä voidaan käyttää kuormanpuoleiselle jännitteensäädölle. Kahden tai useamman rinnankäyvän tehomuuntajan ala-asemissa on käytettävissä kolme vaihtoehtoista jännitteensäätöperiaatetta, toisin sanoen master/follower-periaate, negatiivisen reaktanssin periaate (NRP) ja kiertävän virran minimoinnin periaate (MMC). ABB 7

8 REF615 Io Vak. konf. ANSI IEC N 3U Uo 25 47O-/59 47U+/27 SYNC U2>/3U> U1</3U< 3I 50L/50NL 50P/51P ARC 3I>>> 51BF/51NBF 3I>/Io>BF 67/67N 3I /Io 3I 3I 3I 3I 3I 3U Uo 3U Io Io Io Io Io Kuormien erottamisen ja palauttamisen ryhmä #1 Kuormien erottamisen ja palauttamisen ryhmä #2 Kuormien erottamisen ja palauttamisen ryhmä #3 REF615 REF615 REF615 REF615 REF615 Vak. konf. N Vak. konf. N Vak. konf. N Vak. konf. N Vak. konf. A Vak. konf. N ANSI IEC ANSI IEC ANSI IEC ANSI IEC ANSI IEC ANSI IEC 49F 50L/50NL 50P/51P 51BF/51NBF 51P/51N 67NIEF 3Ith>F ARC 3I>>> 3I>/Io>BF 3I/Io Io>IEF 49F 50L/50NL 50P/51P 51BF/51NBF 51P/51N 67NIEF 3Ith>F ARC 3I>>> 3I>/Io>BF 3I/Io Io>IEF 49F 50L/50NL 50P/51P 51BF/51NBF 51P/51N 67NIEF 3Ith>F ARC 3I>>> 3I>/Io>BF 3I/Io Io>IEF 49F 50L/50NL 50P/51P 51BF/51NBF 51P/51N 67NIEF 3Ith>F ARC 3I>>> 3I>/Io>BF 3I/Io Io>IEF 25 47O-/59 47U+/27 50L/50NL 4) 59G 81 81LSH SYNC U2>/3U> U1</3U< ARC 4) Uo> f</f>, df/dt UFLS/R 47O-/59 47U+/27 49F 50L/50NL 50P/51P 51BF/51NBF 51P/51N U2>/3U> U1</3U< 3Ith>F ARC 3I>>> 3I>/Io>BF 3I/Io 4) Vain valotiedon havaitseminen 59G Uo> 67NIEF Io>IEF GUID-CA7B4D3E F-A061-5A404FF52455 V3 FI Kuva 3. Kiskoston suojaus ja valvonta käyttäen :ttä vakiokonfiguraatiolla A Kiskoston suojaus ja valvonta käyttäen :ttä vakiokonfiguraatiolla A. :n ja REF615:n valokaarisuojausjärjestelmiä käytetään jännitemittauskaappien kiskoston ja siihen liittyvien kiskostonosien suojaukseen. Kiskostosuojauksen ja -valvonnan ohella -relettä käytetään keskitetyn kuorman erottamiseen ja jälleenkytkemiseen lähtöjen yhdessä lähdössä. :een sisältyvät synkronoinnin tarkistuksen ja virrankytkennän tarkistuksen toiminnot varmistavat lähdön, mukaan luettuna hajautetun sähköntuotannon, turvallisen kytkemisen verkkoon. 8 ABB

9 I U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear R L I I I U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A A A Clear R L Clear R L Clear R L I I U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A A Clear R L Clear R L I U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear R L Jännitesuojaus ja -ohjaus 3U Uo RET615 3U Uo Vak. konf. E ANSI IEC 27/59 3U</3U> 3I (LV) O 49T 50L/50NL 3Ith>T ARC O 3I (HV) 50P/51P 3I>>> 51P/51N 3I/Io 87NL diolo> 87T 3dI>T Io (HV) Io (HV) RTD O Vak. konf. B O RTD ANSI IEC 3U 3I 3I (LV) 27/59 50P/51P 51P/51N 84M 90V 3U</3U> 3I>>> 3I/Io TPOSM COLTC 3U 3I 3I (LV) O REF615 Vak. konf. D O ANSI IEC 50P/51P 3I>>> 51P/51N 3I/Io O 3I GUID-A90B B C5-DD791DDEDAB0 V3 FI Kuva 4. Käämikytkimen ohjaus ja tehomuuntajan termisen ylikuormituksen suojaus käyttäen :tä vakiokonfiguraatiolla B Käämikytkimen ohjaus ja tehomuuntajan termisen ylikuormituksen suojaus käyttäen :ttä vakiokonfiguraatiolla B. Käämikytkimen asennonosoituksen tieto vastaanotetaan ma-signaalina käämikytkimen käyttömekanismista. Asentoarvo lähetetään RET615-releen muuntajan differentiaalisuojaustoimintoon käyttäen GOOSEviestintää. Analoginen GOOSE-viestintä mahdollistaa kahden rinnankäyvän muuntajan käämikytkinohjauksen. RTD-tulot täydentävät termistä ylikuormitussuojausta mittaamalla muuntajan öljyn ja ympäristön lämpötilaa. 5. Tuetut ABB-ratkaisut ABB:n 615-sarjan suojaus- ja ohjausreleet yhdessä verkostoautomaation ohjausyksikön COM600 kanssa muodostavat aidon IEC ratkaisun sähkölaitosten ja teollisuuden sähköjärjestelmien luotettavalle sähkönjakelulle.järjestelmäsuunnittelun helpottamiseksi ja tehostamiseksi ABB:n releissä on liittämistä helpottavat connectivity package -paketit. Connectivity package -paketit sisältävät kokoelman ohjelmistoja ja relekohtaista tietoa, kuten yksiviivakaavion mallipohjia ja täyden reletietomallin. Tietomalli sisältää myös tapahtuma- ja parametrilistoja. Connectivity package -paketeilla releet voidaan helposti konfiguroida PCM600:lla ja yhdistää verkostoautomaation COM600- ohjausyksikköön tai verkoston MicroSCADA Pro -ohjaus- ja hallintajärjestelmään. 615-sarjan releet tarjoavat luontaisen tuen IEC standardille sisältäen myös binäärisen ja analogisen horisontaalisen GOOSE-viestinnän. Lisäksi prosessiväylä, jossa on analogisten vaihejännitteiden näytteenotettuja arvoja, on tuettu. Prosessiväylä, jossa on analogisten vaihejännitteiden näytteenotettuja arvoja, on tuettu. Tavanomaiseen johdolliseen laitteidenväliseen signalointiin verrattuna peer-to-peerkommunikointi kytketyn Ethernet-LANin kautta tarjoaa edistyksellisen ja monipuolisen alustan sähköjärjestelmien suojaukseen. Suojausjärjestelmän lähestymistavan selväpiirteisten ominaisuuksien joukossa ovat IEC alaasema-automaatiostandardin täyden toteutuksen mahdollistamat nopea tiedonsiirtokyky, suojauksen ja tiedonsiirron yhtenäisyyden jatkuva valvonta ja uudelleenkonfiguroinnin ja päivitysten luontainen joustavuus. ABB 9

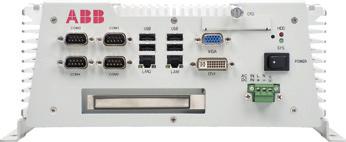

10 Ala-asematasolla COM600 käyttää kennotasoisten releiden tietosisältöä ala-asematasoisen toiminnallisuuden parantamiseksi. COM600:n tärkeänä ominaisuutena on verkkoselainpohjainen käyttöliittymä, jossa on muokattava kojeistokennojen ratkaisujen yksiviivakaavioita havainnollistava graafinen näyttö. SLD-ominaisuus on erityisen hyödyllinen käytettäessä 615-sarjan releitä ilman valinnaista yksiviivakaavion ominaisuutta.com600:n verkkokäyttöliittymä antaa koko ala-asemasta myös tiedon saantia helpottavan yleiskuvan, joka sisältää relekohtaisia yksiviivakaavioita. Alaaseman laitteisiin ja prosesseihin on myös pääsy kaukokäytön verkkokäyttöliittymän kautta, mikä parantaa henkilöturvallisuutta. Lisäksi COM600:aa voidaan käyttää paikallisena varastona alaaseman tekniselle dokumentaatiolle ja releiden keräämälle verkostotiedolle. Kerätty verkostotieto mahdollistaa verkoston vikatilanteiden laajan raportoinnin ja analysoinnin COM600:n tietohistorian ja tapahtumakäsittelyn ominaisuuksien avulla. Historiatietoa voidaan käyttää prosessien ja laitetoiminnan tarkkaan seurantaan käyttämällä sekä reaaliaikaisiin että aiempiin arvoihin perustuvia laskelmia. Parempi prosessien dynamiikan ymmärtäminen saavutetaan yhdistelemällä aikaan perustuvia prosessimittauksia tuotanto- ja huoltotapahtumiin. COM600 voi toimia myös porttina ja se huolehtii ala-aseman releiden ja asematason ohjaus- ja hallintajärjestelmien, kuten MicroSCADA Pron ja System 800xA:n, saumattomasta liitettävyydestä. COM600:n GOOSE Analyzer -käyttöliittymä mahdollistaa horisontaalisen IEC sovelluksen seuraamisen ja analysoinnin käyttöönotossa ja käytössä asematasolla. Kaikki ala-aseman käytönaikaiset GOOSE-tapahtumat kirjataan, mikä mahdollistaa parannetun järjestelmävalvonnan. Taulukko 3. Tuetut ABB-ratkaisut Tuote Verkostoautomaation ohjain COM600 MicroSCADA Pro SYS 600 System 800xA Versio 4.0 SP1 tai uudempi 9.3 FP2 tai uudempi 5.1 tai uudempi 10 ABB

11 ABB MicroSCADA Pro/ System 800xA Sähkölaitos: IEC Teollisuus: OPC COM600 Web-pohjainen käyttöliittymä COM600 Web-pohjainen käyttöliittymä Ethernet-kytkin PCM600 Ethernet-kytkin PCM600 Analoginen ja binäärinen horisontaalinen GOOSE-kommunikatio IEC Analoginen ja binäärinen horisontaalinen GOOSE-kommunikatio IEC GUID-4D002AA0-E35D-4D3F-A157-01F1A3044DDB V1 FI Kuva 5. Esimerkki ABB:n sähköjärjestelmästä, jossa on käytössä Relion-releet, verkostoautomaation ohjain COM600 ja MicroSCADA PRo/ System 800xA 6. Ohjaus lisää toiminnallisuutta katkaisijan ohjaukseen etupaneelin käyttöliittymän kautta tai kauko-ohjauksen avulla. Katkaisijan ohjauksen lisäksi releen merkittävänä ominaisuutena ovat kaksi ohjauslohkoa, jotka on tarkoitettu erottimien moottoriohjaukseen tai katkaisijavaunulle ja niiden asennonosoituksiin. Lisäksi rele tarjoaa yhden ohjauslohkon, joka on tarkoitettu yhden maadoituserottimen moottoriohjaukseen ja sen asennonosoitukseen. Releessä tarvitaan kahta fyysistä binääristä tuloa ja kahta fyysistä binääristä lähtöä jokaista käyttöönotettua ohjattavaa primäärilaitetta varten. Valitusta releen vakiokonfiguraatiosta riippuen käyttämättömien binääristen tulojen ja lähtöjen lukumäärä vaihtelee. Lisäksi jotkut vakiokonfiguraatiot tarjoavat myös valinnaisia laitteistomoduuleja, jotka lisäävät käytettävissä olevien binääristen tulojen ja lähtöjen lukumäärää. Mikäli valitun vakiokonfiguraation käytettävissä olevien binääristen tulojen/lähtöjen lukumäärä ei riitä, suositellaan seuraavia vaihtoehtoja: Releen valittu vakiokonfiguraatio voidaan muokata muutaman alun perin muihin tarkoituksiin konfiguroitujen binääritulojen ja binäärilähtöjen vapauttamiseksi soveltuvin osin. Releeseen voidaan yhdistää ulkoinen tulo- tai lähtömoduuli, esimerkiksi RIO600. Ulkoisen I/O-moduulin binäärisiä tuloja ja lähtöjä voidaan käyttää sovelluksen vähemmän aikakriittisiin binäärisiin signaaleihin. Yhdistäminen mahdollistaa muutaman alun perin varatun binäärisen tulon ja lähdön vapauttamisen releen vakiokonfiguraatiossa. Primäärilaitteiden ohjaukseen valittujen releen binäärilähtöjen sopivuus, esimerkiksi niiden kytkentä-, kuormitettavuus- ja katkaisukapasiteetti, tulee varmistaa huolellisesti. Mikäli primäärilaitteen vaatimukset ohjauspiirin suhteen eivät toteudu, tulisi harkita ulkopuolisten apureleiden käyttöä. ABB 11

12 Releen käyttöliittymän valinnainen iso graafinen LCD sisältää yksiviivakaavion (SLD), jossa on olennaisten primäärilaitteiden asennonosoitus. Sovelluksen vaatimat lukitusjärjestelmät konfiguroidaan PCM600:n signaalimatriisin tai sovelluskonfiguroinnin toiminnallisuuden avulla. Vakiokonfiguraatiossa A on synkronoinnin tarkistustoiminto, joka varmistaa että, jännite, vaihekulma ja taajuus avoimen katkaisijan kummallakin puolella täyttävät kahden verkon turvallisen yhteenkytkemisen ehdot. Vakiokonfiguraatio B sisältää toiminnallisuutta jännitteen säätämiseksi tehomuuntajan kuormapuolella. Mitattuihin arvoihin perustuen rele lähettää ohjauskäskyjä käämikytkimelle mahdollistaen näin automaattisen jännitteensäädön. 7. Mittaukset Tarjotut mittaustoiminnot riippuvat valitusta vakiokonfiguraatiosta. Vakiokonfiguraatio A tarjoaa vaihejännitteen, nollajännitteen ja jännitteen vaihesekvenssikomponenttien mittauksen. Lisäksi vakiokonfiguraatio sisältää taajuusmittauksen. Releet, joissa on vakiokonfiguraatio B, mittaavat kolmea vaihevirtaa ja virtojen symmetrisiä komponentteja, vaihejännitteitä, jännitteen symmetrisiä komponentteja ja vaiheiden epätasapainoarvoa, joka perustuu virran vastakomponentin ja myötäkomponentin väliseen suhteeseen. Lisäksi rele tarjoaa kolmivaiheisen tehon ja energian mittauksen ja tehokertoimen. Lisäksi rele laskee virran ottama-arvon käyttäjän valitseman esiasetetun aikakehyksen puitteissa sekä suojatun kohteen termisen ylikuormituksen. Vakiokonfiguraatiolle B RTD/mA-tuloja tarjotaan valinnaisina. Valinnaisen RTD/mA-moduulin avulla rele voi mitata enintään kahdeksan analogista signaalia, kuten lämpötilaa, painetta ja käämikytkimen asentoarvoja, kuuden RTD-tulon tai kahden ma-tulon kautta käyttämällä mittamuuntimia. Mitattuja arvoja voidaan käyttää paikallisesti releen etupaneelin käyttöliittymän avulla tai etäkäyttönä releen tietoliikenneliittymän kautta. ja voi käyttää sekä paikan päällä että etäkäytössä verkkopohjaisen käyttöliittymän avulla. Releessä on kuormitustilanteen tallennin. Kuormitustilanneominaisuus tallentaa jaksollisena aikavälinä otettua historiallista kuormatietoa (kysyntäjakso). Tallenteet ovat COMTRADE-muodossa. 8. Häiriötallennin Releessä on häiriötallennin, jossa on jopa 12 analogista ja 64 binääristä signaalikanavaa. Analogikanavia voidaan asettaa tallentamaan joko aallonmuotoa tai mitattujen virtojen ja jännitteiden trendejä. Analogiset kanavat voidaan määrittää aloittamaan tallennustoiminto, kun mitattu arvo alittaa tai ylittää asetusarvon. Binääriset signaalikanavat voidaan määrittää aloittamaan tallennus binäärisignaalin nousevalla tai laskevalla reunalla tai kummallakin reunalla. Oletusasetuksen mukaan binäärikanavat on määritetty tallentamaan ulkoiset tai sisäiset relesignaalit, kuten releportaiden havahtumis- tai laukaisusignaalit, tai ulkoiset lukitus- tai ohjaussignaalit. Releen binäärisignaalit, kuten suojauksen havahtumis- tai laukaisusignaalit, tai binääritulon kautta releeseen tuleva ulkoinen ohjaussignaali voidaan määrittää laukaisemaan tallennus.tiedot tallentuvat haihtumattomaan muistiin, josta ne voidaan ladata myöhempää vika-analyysiä varten. 9. Tapahtumarekisteri Releessä on tapahtumajärjestystietojen keruuta varten haihtumaton muisti, johon mahtuu 1024 tapahtumaa aikaleimoineen. Tiedot jäävät haihtumattomaan muistiin, vaikka releen syöttövirta katkeaisi hetkellisesti. Tapahtumarekisteri helpottaa syöttöjärjestelmän vikojen ja häiriöiden analysointia ennen vian ilmenemistä ja sen jälkeen. Releen tiedon prosessoinnin ja taltioinnin kasvatettu kapasiteetti antaa edellytykset tulevien verkostokonfiguraatioiden kasvavan tiedontarpeen tukemiseen. Tapahtumajärjestystietoja voidaan käyttää paikallisesti releen etupaneelin käyttöliittymän avulla tai etäkäyttönä releen kommunikaatioliitännän kautta. Tietoja voi käyttää sekä paikan päällä että etäkäytössä verkkopohjaisen käyttöliittymän avulla. 10. Rekisteröidyt arvot Rele pystyy tallentamaan 128 viimeisen vikatapahtuman tietueet. Näiden tallenteiden avulla käyttäjä voi analysoida sähköjärjestelmän tapahtumia. Jokaisessa tallenteessa on esimerkiksi virta- ja jännitearvot, kulmatiedot ja aikaleima. Vikatallennus voidaan laukaista käynnistyssignaalilla, suojalohkon laukaisusignaalilla tai molemmilla. Käytettävissä olevat mittaustavat ovat DFT-, RMS- ja huipusta huippuun - mittaus. Vikatallennus tallentaa releen mittausarvoja sillä hetkellä kun jokin suojaustoiminto käynnistyy. Lisäksi rele tallentaa erikseen enimmäiskuormitusvirran aikaleimoineen. Oletusasetuksen mukaan tietueet tallentuvat haihtumattomaan muistiin. 11. Kunnonvalvonta Releen kunnonvalvontatoiminnot tarkkailevat katkaisijan toimintaa ja kuntoa jatkuvasti. Toiminnot seuraavat katkaisijan jousen latausaikaa, SF6-kaasunpainetta, katkaisuaikaa ja toimimattomuusaikaa. Valvontatoiminnot tarjoavat katkaisijan toimintaan liittyviä historiatietoja, joita voidaan käyttää ennakoivan huollon ajoittamiseen. Lisäksi rele sisältää käyntiaikalaskurin, joka valvoo, kuinka monta tuntia suojattu laite on ollut toiminnassa. Tämän ansiosta 12 ABB

13 laitteen aikaan perustuva ennakoiva huollon aikatauluttaminen on mahdollista. 12. Laukaisupiirivalvonta Laukaisupiirin valvonta valvoo laukaisupiirin käytettävyyttä ja toimintakuntoa jatkuvasti. Se mahdollistaa avoimen piirin valvonnan sekä katkaisijan auki- että kiinni-asennossa. Lisäksi se havaitsee katkaisijan ohjausjännitteen katkeamisen. 13. Itsevalvonta Releen sisäänrakennettu itsevalvontajärjestelmä tarkkailee jatkuvasti releen laitteiston tilaa ja ohjelmiston toimintaa. Havaitusta viasta tai virhetoiminnasta ilmoitetaan käyttäjälle. Pysyvä relevika lukitsee suojaustoiminnot virheellisen toiminnan estämiseksi. 14. Sulakevian valvonta Sulakevian valvonta havaitsee jännitemittauspiirin ja releen välisen vian. Viat havaitsee joko vastaverkkoon perustuva algoritmi tai deltajännitteen ja deltavirran algoritmi. Vian havaittuaan sulakevikavalvonta aktivoi hälytyksen ja estää jänniteriippuvaisten suojaustoimintojen tahattoman toiminnan. 15. Virranmittauspiirin valvonta Virranmittauspiirin valvontaa käytetään vikojen havaitsemiseen virtamuuntajan toisiopiirissä. Havaittuaan vian virranmittauspiirin valvontatoiminto estää tahattoman toiminnan aktivoimalla hälytys-ledin ja estämällä tietyt suojaustoiminnot. Virranmittauspiirin valvontatoiminto laskee suojaussydänten vaihevirtojen summan ja vertaa summaa rengasvirtamuuntajasta tai vaihevirtamuuntajien erillisistä sydämistä saatuun mitattuun yksittäiseen vertailuvirtaan. 16. Käytönvalvonta Valtuuttamattoman käytön estämiseksi ja tietojen eheyden varmistamiseksi releessä on nelitasoinen roolipohjainen käyttäjäntodennusjärjestelmä, jossa pääkäyttäjä voi määrittää erilliset salasanat katselun, käytön, huollon ja hallinnon tasoille. Käytönvalvontajärjestelmää voidaan käyttää etupaneelin käyttöliittymässä, selainpohjaisessa käyttöliittymässä sekä PCM600-työkalussa. 17. Tulot ja lähdöt Valitusta vakiokonfiguraatiosta riippuen on rele varustettu kolmella vaihejännitteen tulolla ja yhdellä nollavirtatulolla tai kolmella vaihevirtatulolla, yhdellä nollavirtatulolla ja kolmella vaihejännitetulolla. Nollavirtatulon ja vaihevirtatulojen nimellisarvot ovat 1/5 A. Kolme vaihejännitetuloa ja nollajännitetulo kattavat nimellisjänniteitä V. Sekä vaiheiden väliset jännitteet että vaiheen ja maan väliset jännitteet voidaan kytkeä. Vaihevirtatulo 1 A tai 5 A, nollavirtatulo 1 A tai 5 A ja nollajännitetulon nimelisjännite valitaan releen ohjelmistossa. Myös binääritulon kynnysarvot VDC valitaan säätämällä releen parametrien asetuksia. Kaikki binääritulojen ja -lähtöjen koskettimet voidaan vapaasti määrittää signaalimatriisityökalulla tai PCM600:n sovelluskonfigurointitoiminnallisuudella. Valinnaisena vaihtoehtona vakiokonfiguraatioille B rele tarjoaa kuusi RTD-tuloa ja kaksi ma-tuloa. Valinnaisen RTD/mAmoduulin avulla rele voi mitata enintään kahdeksan analogista signaalia, kuten lämpötilaa, painetta ja käämikytkimen asentoarvoja, kuuden RTD-tulon tai kahden ma-tulon kautta käyttämällä mittamuuntimia. ja voidaan mittaamisen ja valvonnan ohella käyttää laukaisu- ja hälytystarkoituksiin käyttämällä tarjottuja valinnaisia monitoimisuojauksen toimintoja. Valinnaisena vaihtoehtona vakiokonfiguraatiolle A voidaan valita binäärinen tulo- ja lähtömoduuli. Siinä on kolme suurinopeuksista binääristä lähtöä (HSO), ja se vähentää kokonaistoiminta-aikaa tyypillisesti 4-6 ms verrattuna normaaleihin teholähtöihin. Katso tarkempia lisätietoja tuloista ja lähdöistä tulo/lähtöyhteenvetotaulukosta ja liitinkaavioista. Taulukko 4. Tulojen/lähtöjen yleiskatsaus Vak. konf. Tilauskoodinumero Analogiset kanavat Binäärikanavat CT VT BI BO RTD ma AD PO + 6 SO - - A EA FE PO + 2 SO + 3 HSO - - B CA BB PO + 9 SO - - CC AH PO + 6 SO 6 2 ABB 13

14 18. Aseman tietoliikenne Rele tukee erilaisia tietoliikenneprotokollia, mukaan lukien IEC 61850, IEC LE Modbus, Modbus ja DNP3.Profibus DPV1 -kommunikointiprotokolla on tuettu käyttämällä protokollakonvertteria SPA-ZC 302. Käyttötiedot ja ohjaustoiminnot ovat käytettävissä näiden yhteyskäytäntöjen kautta. Jotkin tietoliikennetoiminnot, kuten usean releen välinen horisontaalinen tietoliikenne, ovat kuitenkin käytettävissä vain IEC tiedonsiirtoprotokollan avulla. IEC tietoliikennetoteutus tukee kaikkia valvonta- ja ohjaustoimintoja. Myös parametriasetuksia, häiriötiedoston tietueita sekä vikatietoja voidaan käyttää IEC yhteyskäytännön kautta. Häiriötiedoston tietueet voidaan hakea mihin tahansa Ethernet-sovellukseen standardinmukaisessa COMTRADE-tiedostomuodossa. Suojarele tukee tapahtumien raportointia asemaväylän viidelle työasemalle samanaikaisesti. Rele pystyy vaihtamaan signaaleja muiden releiden kanssa käyttämällä IEC protokollaa. Suojarele voi lähettää binäärisignaaleja toisiin releisiin (niin sanottu horisontaalinen tietoliikenne) IEC GOOSE (Generic Object Oriented Substation Event) -profiilin avulla. Binääristä GOOSE-viestintää voidaan käyttää esimerkiksi suojaukseen sekä keskinäistoimintaan perustuvaan suojaukseen. Rele täyttää IEC standardin määrittämät jakeluasemien sovellusten laukaisuun liittyvät GOOSEsuorituskykyvaatimukset. Lisäksi suojarele tukee analogisten arvojen lähetystä ja vastaanottoa GOOSE-viestinnän avulla. Analoginen GOOSE-viestintä mahdollistaa analogisten mittausarvojen nopean siirron asemaväylällä ja helpottaa näin esimerkiksi RTD-syöttöarvojen, kuten ympäristön lämpötilan arvojen, jakamista muiden relesovellusten kanssa. - releessä analogista GOOSE-viestintää käytetään rinnakkain käytettävien muuntajien ohjauksessa, kun mittausarvoja vaihdetaan releiden välillä. Rele tukee myös IEC prosessiväylää analogisten vaihejännitteiden näytearvoilla. Tällä toiminnallisuudella galvaaninen paneelienvälinen johdotus voidaan korvata Ethernet-kommunikaatiolla. Mitatut arvot siirretään näytearvoina käyttämällä IEC LE -protokollaa. Aiottu sovellus näytearvoille jakaa vaihejännitteitä muille 615-sarjan releille, joilla on vaihejännitteisiin perustuvia toimintoja ja 9-2- tuki. 615-releissä, joissa on prosessiväyläsovelluksia, käytetään IEEE 1588:aa suuren tarkkuuden aikasynkronoinnille. Kahdennetulle Ethernet-kommunikaatiolle releet tarjoavat joko kaksi optista tai kaksi galvaanista Ethernetverkkokäyttöliityntää. Käytettävissä on myös kolmas portti, jolla on galvaaninen Ethernet-verkostoliitäntä. Kolmannessa Ethernet-liitännässä millä tahansa muulla Ethernet-laitteella on liitännällisyys kojeistokentän sisäiseen IEC asemaväylään esimerkiksi etä-i/o:n kytkemiseksi. IEEE 1588:n korkean tarkkuuden aikasynkronointimetodin tuki sisältyy kaikkiin variantteihin, joissa on kahdennettu Ethernetkommunikointimoduuli. Ethernet-verkoston kahdennus voidaan saavuttaa käyttämällä korkean saatavuuden saumatonta kahdennettua (HSR) protokollaa tai rinnakkaista kahdennusprotokollaa (PRP) tai itsekorjautuvalla renkaalla, joka käyttää RSTP:tä hallituissa kytkimissä. Ratkaisua voidaan käyttää Ethernet-pohjaisissa IEC , Modbus- ja DNP3-yhteyskäytännöissä. IEC standardi erittelee verkoston kahdennusta, joka parantaa järjestelmän käytettävyyttä ala-aseman kommunikaatiolle. Verkoston kahdennus perustuu kahteen toisiaan täydentävään IEC standardissa määriteltyyn protokollaan: PRP- ja HSR-protokollat. Molemmat protokollat pystyvät selviämään linkki- tai kytkinviasta nollasiirtymäajalla. Kummassakin protokollassa molemmilla verkkosolmukohdilla on kaksi identtistä yhdelle verkkoyhteydelle omistettua Ethernet-porttia. Protokollat luottavat kaiken siirretyn informaation monistamiseen ja tarjoavat nollasiirtymäaikaa linkki- tai kytkinvikatilanteessa, täyttäen näin kaikki ala-asemaautomaation tiukat reaaliaikaiset vaatimukset. PRP:ssä kukin verkostosolmukohta on liitetty kahteen riippumattomaan rinnakkain toimivaan verkostoon. Verkostot ovat täysin erilliset vikariippumattomuuden saavuttamiseksi, ja niissä voi olla erilaiset topologiat. Verkostot toimivat rinnakkain, joten niissä on nolla-aikapalautus ja jatkuva kahdennuksen tarkkailu vikojen välttämiseksi. 14 ABB

15 COM600 SCADA Ethernet-kytkin IEC PRP Ethernet-kytkin REF615 REF620 RET620 REM620 REF615 GUID-334D26B1-C3BD-47B6-BD9D A5E9D V1 FI Kuva 6. Rinnakkainen kahdennusprotokolla HSR soveltaa rinnakkainkäytön PRP-periaatetta yhteen renkaaseen. Jokaista lähetettyä viestiä kohti solmu lähettää kaksi kehikkoa, yhden kummankin portin kautta. Molemmat kehikot kiertävät vastakkaisiin suuntiin renkaassa. Jokainen solmu lähettää saamansa kehikot edelleen portista toiseen saavuttaakseen seuraavan solmun. Kun alkuperäinen lähettäjäsolmu vastaanottaa lähettämänsä kehikon, lähettäjäsolmu poistaa kehikon välttääkseen silmukoita. Ethernet-rengasratkaisu tukee enintään kolmenkymmenen 615-sarjan releen liittämistä. Jos on tarve kytkeä enemmän kuin 30 relettä, on suositeltavaa pilkkoa verkosto useampaan renkaaseen reaaliaikaisten sovellusten toiminnan takaamiseksi. ABB 15

16 COM600 SCADA Ei HSR:ää tukevia laitteita Ethernet-kytkin Redundanssikotelo Redundanssikotelo Redundanssikotelo IEC HSR REF615 REF620 RET620 REM620 REF615 GUID D-7FC8-49F3-A4FE-FB4ABB V1 FI Kuva 7. Korkean saatavuuden saumaton kahdennus (HSR) -ratkaisu HSR- ja PRP-kahdennusprotokollien välinen valinta riippuu vaaditusta toiminnallisuudesta, kustannuksesta ja monimutkaisuudesta. Itsekorjautuvan Ethernet-renkaan avulla voidaan luoda kustannustehokas tietoliikennerengas, jota hallitaan RSTPyhteyskäytäntöä (Rapid Spanning Tree Protocol) käyttävällä kytkimellä. Hallittu kytkin ohjaa silmukan eheyttä, reitittää tiedot ja korjaa tietovirtauksen tietoliikennesiirtymän tapauksessa. Rengastopologian suojareleet toimivat tietoliikennettä välittävinä hallitsemattomina kytkiminä. Ethernetrengasratkaisu tukee enintään kolmenkymmenen 615-sarjan releen liittämistä. Jos on tarve kytkeä enemmän kuin 30 relettä, on suositeltavaa pilkkoa verkosto useampaan renkaaseen. Itsekorjautuvan Ethernet-rengasratkaisun avulla voidaan välttää yksittäiseen vikakohtaan liittyvät ongelmat ja tehostaa tietoliikenteen luotettavuutta. 16 ABB

17 Asiakas A Asiakas B Verkko A Verkko B Hallittu Ethernet-kytkin RSTP-tuella Hallittu Ethernet-kytkin RSTP-tuella GUID-AB81C355-EF5D AE0-01DC076E519C V4 FI Kuva 8. Itsekorjautuva Ethernet-rengasratkaisu. Kaikki tietoliikenneliittimet etuliitäntää lukuun ottamatta sijaitsevat lisävarusteena hankittavissa integroiduissa tietoliikennemoduuleissa. Suojarele voidaan kytkeä Ethernetpohjaisiin tietoliikennejärjestelmiin RJ-45-liittimen (100Base- TX) tai kuituoptisen LC-liittimen (100Base-FX) kautta.jos kytkentä sarjakommunikaatioväylään vaaditaan, voidaan käyttää 10-nastaista RS-485 ruuviliitosta tai kuituoptista STliitintä. Modbus-toteutus tukee RTU-, ASCII- ja TCP-muotoja. Modbus-vakiotoimintojen lisäksi rele tukee aikaleimattujen tapahtumien hakua, aktiivisen asetusryhmän vaihtoa ja viimeisimpien vikatietojen tallennusta. Modbus-TCP-yhteyttä käytettäessä releeseen voidaan liittää viisi työasemaa samanaikaisesti. Lisäksi Modbus-sarjakommunikaatiota ja Modbus-TCP-kommunikaatiota voidaan käyttää rinnakkain. Tarvittaessa IEC ja Modbus-yhteyskäytäntöjä voidaan käyttää yhtä aikaa. IEC yhteyskäytäntö tukee kahta rinnakkaista sarjakommunikaatioliityntää kahteen eri isäntään. IEC yhteystilassa rele tukee vakiotoimintojen lisäksi aktiivisen asetusryhmän vaihtoa ja häiriötiedostojen tietueiden latausta. Lisäksi IEC :a voidaan käyttää samanaikaisesti IEC protokollan kanssa. DNP3 tukee sekä sarjakommunikaatio- että TCP-moodeja kytkentään enintään viiteen isäntään. Tuettuina ovat aktiivisen asetuksen muuttaminen ja vikatallenteiden lukeminen. DNPsarjakommunikaatiota ja DNP TCP:tä voidaan käyttää rinnakkain. Tarvittaessa sekä IEC että Modbusyhteyskäytäntöjä voidaan käyttää samanaikaisesti. 615-sarja tukee Profibus DPV1:tä SPA-ZC 302 -Profibusadapterin tuella. Jos Profibus vaaditaan, rele on tilattava Modbus-sarjakommunikaation vaihtoehdolla. Modbus-toteutus sisältää SPA-protokollan toiminnallisuuden emuloinnin. Tämä toiminnallisuus mahdollistaa kytkennän SPA-ZC 302:een. Kun rele käyttää RS-485-väylää sarjakommunikaatioon, tuetaan sekä kaksi- että nelijohdinliityntöjä. Päättäminen sekä ylösveto- ja alasvetovastukset voidaan määrittää tietoliikennekortin hyppyjohtimilla, joten ulkoisia vastuksia ei tarvita. Rele tukee seuraavia aikasynkronointimenetelmiä, joiden aikaleimauksen tarkkuus on 1 ms: Ethernet-pohjainen SNTP (Simple Network Time Protocol) Erityinen aikasynkronoinnin johdotus. ABB 17

18 IRIG-B (Inter-Range Instrumentation Group - aikakoodaus B) Rele tukee seuraavaa korkean tarkkuuden aikasynkronointimetodia 4 µs:n aikaleimaresoluutiolla, jota vaaditaan erityisesti prosessiväyläsovelluksissa. PTP (IEEE 1588) v2 -tehoprofiililla IEEE tuki sisältyy kaikkiin variantteihin, joissa on kahdennettu Ethernet-kommunikaatiomoduuli. IEEE 1588 v2 -ominaisuudet Tavanomainen kello parhaalla master-kelloalgoritmilla. Yhden askeleen läpinäkyvä kello Ethernet-rengastopologiaa varten v2 -tehoprofiili Vastaanotto (orja): 1-askel/2-askel Lähetys (master): 1-askel Kerros 2 -kartoitus Peer-to-peer-viiveen laskenta Multicast-toiminta Grandmaster-kellolta vaadittu tarkuus on +/-1 µs. Rele pystyy toimimaan master-kellona BMC-algoritmin välityksellä, ellei ulkoinen grandmaster-kello ole lyhytaikaisesti käytettävissä. IEEE tuki sisältyy kaikkiin variantteihin, joissa on kahdennettu Ethernet-kommunikaatiomoduuli. Lisäksi rele tukee aikasynkronointia seuraavien sarjakommunikaatioprotokollien kautta: Modbus DNP3 IEC Taulukko 5. Tuetut tietoliikennekäyttöliitynnät ja tiedonsiirtoprotokollat Käyttöliitynnät/Protokollat Ethernet Sarjakommunikaatio 100BASE-TX RJ BASE-FX LC RS-232/RS-485 Kuituoptinen ST IEC IEC LE - - MODBUS RTU/ASCII - - MODBUS TCP/IP - - DNP3 (sarjakommunikaatio) - - DNP3 TCP/IP - - IEC = Tuettu 18 ABB

19 19. Tekniset tiedot Taulukko 6. Mitat Kuvaus Leveys Kehys 177 mm Kotelo 164 mm Korkeus Kehys 177 mm (4U) Kotelo 160 mm Syvyys 201 mm ( mm) Paino koko rele 4,1 kg pelkkä pistoyksikkö 2,1 kg Taulukko 7. Virtalähde Kuvaus Tyyppi 1 Tyyppi 2 Nimellinen apujännite U n 100, 110, 120, 220, 240 VAC, 50 ja 60 Hz 24, 30, 48, 60 VDC 48, 60, 110, 125, 220, 250 VDC Maksimaalinen DC-apujännitteen katkosaika ilman releen resetointia. 50 ms U n:llä Apujännitteen vaihtelu % U n:stä ( V AC) % U n:stä ( V DC) % U n:stä (38, V DC) Käynnistyskynnys 19,2 V DC (24 V DC * 80%) Apujännitesyötön kuorma uinuvassa(p q )/ toimintatilassa DC < 12,0 W (nimellinen)/ < 18,0 W (maks) AC < 16,0 W (nimellinen)/ < 21,0W (maks) DC < 12,0 W (nimellinen)/ < 18,0 W (maks) Aputasajännitteen aaltoisuus Sulakkeen tyyppi Enintään 15% tasajännitearvosta (taajuudella 100 Hz) T4A/250 V Taulukko 8. Mittaustulot Kuvaus Nimellistaajuus 50/60 Hz ± 5 Hz Virtatulot Nimellisvirta, I n 1/5 A 1) Terminen virtakestoisuus: Jatkuva 1 sekunnin ajan 20 A 500 A Dynaaminen virrankesto: Puoliaaltoarvo Tuloimpedanssi A <20 mω Jännitetulot Nimellisjännite V AC Jännitteenkesto: Jatkuvasti 10 sekunnin ajan Kuorma nimellisjännitteellä 240 V AC 360 V AC <0,05 VA 1) Nollavirta ja/tai vaihevirta ABB 19

20 Taulukko 9. Binääritulot Kuvaus Käyttöalue Nimellisjännite Virrankulutus Tehonkulutus Kynnysjännite Reaktioaika ±20 % nimellisjännitteestä VDC 1,6...1,9 ma 31, ,0 mw V DC < 3 ms Taulukko 10. RTD/mA-mittaus (XRGGIO130) Kuvaus RTD-tulot Tuetut RTD-anturit 100 Ω platina Ω, platina 100 Ω, nikkeli 120 Ω, nikkeli 250 Ω, nikkeli 10 Ω, kupari TCR 0,00385 (DIN 43760) TCR 0,00385 TCR 0,00618 (DIN 43760) TCR 0,00618 TCR 0,00618 TCR 0,00427 Tuettu vastusalue Enimmäisjohdinresistanssi (kolmejohdinmittaus) Eristystaso Vasteaika RTD-/vastusanturivirta kω 25 Ω/johdin 2 kv (tulojen ja suojamaan välillä) < 4 s Enintään 0,33 ma rms Toimintatarkkuus Vastus Lämpötila ma-tulot Tuettu virta-alue 0 20 ma Virran tuloimpedanssi 44 Ω ± 0,1 % ±2,0 % tai ±1 Ω ±1 C 10 Ω kupari: ±2 C Toimintatarkkuus ±0,5 % tai ±0,01 ma Taulukko 11. Signaalilähtö X100: SO1 Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms Pienin mahdollinen kosketinkuormitus 250 VAC/DC 5 A 15 A 30 A 1/0,25/0,15 A 100 ma jännitteellä 24 VAC/DC 20 ABB

21 Taulukko 12. Signaalilähdöt ja IRF-lähtö Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC Pienin mahdollinen kosketinkuormitus 250 VAC/DC 5 A 10 A 15 A 1/0,25/0,15 A 10 ma jännitteellä 5 V AC/DC Taulukko 13. Kaksoisnapaiset teholähtöreleet TCS-toiminnolla Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC (kaksi kosketinta kytkettynä sarjaan) Pienin mahdollinen kosketinkuormitus 250 VAC/DC 8 A 15 A 30 A 5/3/1 A 100 ma jännitteellä 24 VAC/DC Laukaisupiirin valvonta (TCS): Ohjausjännitealue Virranotto valvontapiirin läpi VAC/DC ~1,5 m/a Minimijännite TCS-koskettimen yli 20 VAC/DC ( V) Taulukko 14. Yksinapainen tehonlähtörele Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC Pienin mahdollinen kosketinkuormitus 250 VAC/DC 8A 15 A 30 A 5/3/1 A 100 ma jännitteellä 24 VAC/DC ABB 21

22 Taulukko 15. Suurinopeuksinen lähtö HSO binäärisellä tulolla ja lähdöllä BIO0007 Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC Käynnistys Palautus 250 V AC/DC 6 A 15 A 30 A 5/3/1 A 1 ms 20 ms, resistiivinen kuorma Taulukko 16. Etuportin Ethernet-käyttöliitynnät Ethernet-liitäntä Protokolla Kaapeli Tiedonsiirron määrä Etupuoli TCP/IP-protokolla Vakio-Ethernet CAT 5 -kaapeli RJ-45-liittimellä 10 Mb/s Taulukko 17. Aseman kommunikointilinkki, kuituoptinen Vastaliitin Kuitutyyppi 1) Aallonpituus Maks. etäisyys Sallittu polun vaimennus 2) LC ST MM 62,5/125 tai 50/125 μm lasikuitusydän MM 62,5/125 tai 50/125 μm lasikuitusydän nm 2 km <8 db nm 1 km <11 db 1) (MM) monimuotokuitu, (SM) yksimuotokuitu 2) Sallittu liittimien ja kaapelin yhdessä aiheuttama enimmäisvaimennus Taulukko 18. IRIG-B Kuvaus IRIG-aikakoodiformaatti B004, B005 1) Eristystaso Modulaatio Looginen taso Virrankulutus Tehonkulutus 500 V 1 min Moduloimaton 5 V TTL < 4 ma < 20 mw 1) IRIG-standardin mukaan Taulukko 19. Linssianturi ja optinen kuitu valokaarisuojaukselle Kuvaus Kuituoptinen kaapeli sisältäen linssin Linssin normaali käyttölämpötila Linssin enimmäiskäyttölämpötila (enintään 1 h) Kytkentäkuidun sallittu minimitaivutussäde 1,5 m, 3,0 m tai 5,0 m C +140 C 100 mm 22 ABB

23 Taulukko 20. Uppoasennetun releen kotelointiluokka Kuvaus Etuosa IP 54 Takaosa, liittimet IP 20 Taulukko 21. Ympäristöolosuhteet Kuvaus Käyttölämpötila ºC (jatkuva käyttö) Käyttölämpötila (lyhytaikainen käyttö) ºC (<16h) 1)2) Suhteellinen kosteus Ilmanpaine Käyttökorkeus < 93%, ei tiivistyvä kpa Enimmillään 2000 m Kuljetus- ja varastointilämpötila ºC 1) MTBF:n ja HMI:n suorituskyvyn aleneminen lämpötila-alueen ºC ulkopuolella 2) LC-kommunikaatiolla varustettujen releiden korkein käyttölämpötila on +70 ºC ABB 23

24 Taulukko 22. Sähkömagneettinen yhteensopivuuskoestus Kuvaus Lajikoearvo Viitteet 1 MHz/100 khz purskehäiriökoe IEC IEC , luokka III IEEE C Yhteismuotoinen 2,5 kv Eromuotoinen 2,5 kv 3 MHz, 10 MHz and 30 MHz purskehäiriökoe IEC IEC , luokka III Yhteismuotoinen 2,5 kv Sähköstaattinen purkaustesti IEC IEC IEEE C Kontaktipurkaus 8 kv Ilmapurkaus 15 kv Radiotaajuinen häiriökoe 10 V (rms) f = 150 khz...80 MHz 10 V/m (rms) f = MHz 10 V/m f = 900 MHz 20 V/m (rms) f = MHz IEC IEC , luokka III IEC IEC , luokka III ENV IEC , luokka III IEEE C Nopea transienttihäiriökoe IEC IEC IEEE C Kaikki portit 4 kv Häiriöjännitekoe IEC IEC Tietoliikenne 1 kv, johdon ja maan välinen Muut portit 4 kv, johdon ja maan välinen 2 kv, johdon ja johdon välinen Verkkotaajuisen (50 Hz) magneettisen kentän sietokoe IEC Jatkuva s Pulssimuotoisen magneettisen kentän sietokoe Vaimennetun värähtelevän magneettisen kentän sietokoe 300 A/m 1000 A/m 1000 A/m 6,4/16 µs IEC IEC s 100 A/m 1 MHz 400 transienttia/s Jännitekuopat ja lyhyet häiriöt 30 % / 10 ms 60 % / 100 ms 60 % / ms >95 % / 5000 ms IEC ABB

25 Taulukko 22. Sähkömagneettinen yhteensopivuuskoestus, continued Kuvaus Lajikoearvo Viitteet Verkkotaajuinen sietokoe Binääritulot IEC IEC , luokka A Yhteismuotoinen 300 V rms Eromuotoinen 150 V rms Johdetut yhteismuotoiset häiriöt 15 Hz khz Koestustaso 3 (10/1/10 V rms) IEC Säteilykoe EN 55011, luokka A IEC Johdettu 0,15...0,50 MHz <79 db (µv) näennäishuippuarvo <66 db (µv) keskiarvo 0, MHz <73 db (µv) näennäishuippuarvo <60 db (µv) keskiarvo Säteilty MHz <40 db (µv/m) näennäishuippuarvo, mitattu 10 metrin etäisyydeltä MHz <47 db (µv/m) näennäishuippuarvo, mitattu 10 metrin etäisyydeltä Taulukko 23. Eristyskokeet Kuvaus Lajikoearvo Viitteet Dielektriset kokeet Pulssijännitekoe 2 kv, 50 Hz, 1 min 500 V, 50 Hz, 1 min, tietoliikenne 5 kv, 1,2/50 μs, 0,5 J 1 kv, 1,2/50 μs, 0,5 J, tietoliikenne IEC and IEC IEC ja IEC Eristysvastusmittaukset >100 MΩ, 500 V DC IEC ja IEC Suojavastus <0,1 Ω, 4 A, 60 s IEC Taulukko 24. Mekaaniset kokeet Kuvaus Viitteet Vaatimus Tärinäkokeet (sinimuotoinen) Iskukoe IEC (koe Fc) IEC IEC (koe Ea isku) IEC (koe Eb kolhaisu) IEC Luokka 2 Luokka 2 Seisminen koe IEC Luokka 2 ABB 25

26 Taulukko 25. Ympäristökokeet Kuvaus Lajikoearvo Viitteet Kuiva lämpökoe 96 h lämpötilassa +55 ºC 16 h lämpötilassa +85 ºC 1) IEC Toiminta alalämpötilassa 96 h lämpötilassa -25 ºC 16 h lämpötilassa -40 ºC IEC Kostea lämpökoe 6 jaksoa (12 h + 12 h) +25 C +55 C lämpötilassa, kosteus>93% IEC Lämpötilan muutoskoe 5 jaksoa (3 h + 3 h) -25 C C lämpötilassa IEC Varastointilämpötilatesti 96 h at -40ºC 96 h at +85ºC IEC IEC ) LC-kommunikaatiolla varustettujen releiden korkein käyttölämpötila on +70 o C Taulukko 26. Tuoteturvallisuus Kuvaus LV-direktiivi Viitteet 2006/95/EC Standardi EN (2005) EN (2009) Taulukko 27. Sähkömagneettinen yhteensopivuus Kuvaus EMC-direktiivi Viitteet 2004/108/EC Standardi EN (2000) EN (2007) Taulukko 28. RoHS:n noudattaminen Kuvaus Noudattaa RoHS-direktiiviä 2002/95/EC 26 ABB

27 Suojaustoiminnot Taulukko 29. Kolmivaiheinen suuntaamaton ylivirtasuoja (PHxPTOC) Toiminto Toimintatarkkuus Riippuen mitatun virran taajuudesta: f n ±2 Hz PHLPTOC PHHPTOC ja PHIPTOC ±1,5 % asetteluarvosta tai ±0,002 I n ±1,5 % asetteluarvosta tai ±0,002 I n (virroilla alueella I n ) ±5,0 % asetteluarvosta (virroilla alueella I n ) Havahtumisaika 1)2) Vähintään Tyypillinen Enintään PHIPTOC: I Vika = 2 asetettu Havahtumisarvo I Vika = 10 asetettu Havahtumisarvo 16 ms 11 ms 19 ms 12 ms 23 ms 14 ms PHHPTOC ja PHLPTOC: I Vika = 2 x asetettu Havahtumisarvo 23 ms 26 ms 29 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikatilassa <30 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0 % teoreettisesta arvosta tai ±20 ms 3) ±5,0 % teoreettisesta arvosta tai ±20 ms 3)4) Harmonisten komponenttien vaimennus RMS: Ei vaimennusta DFT: -50 db taajuudellaf n, missä n = 2, 3, 4, 5, Huipusta huippuun: Ei vaimennusta Huipusta huippuun + varmennus: Ei vaimennusta 1) Aseta Toiminta-aika = 0,02 s, Toiminnan käyrätyyppi = IEC-vakioaika, Mittausmuoto = oletus (riippuu portaasta), virta ennen vikaa = 0,0 In, fn = 50 Hz, vikavirta yhdessä vaiheessa nimellistaajuudella syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 3) Sisältää lähdön tehokoskettimen viiveen 4) Pätee FPHLPTOC:lle ABB 27

28 Taulukko 30. Kolmivaiheisen suuntaamattoman ylivirtasuojauksen (PHxPTOC) pääasetukset Parametri Toiminto (Alue) Askel Havahtumisarvo PHLPTOC 0,05...5,00 I n 0,01 PHHPTOC 0, ,00 I n 0,01 PHIPTOC 1, ,00 I n 0,01 Aikakertoja PHLPTOC 0, ,00 0,01 PHHPTOC 0, ,00 0,01 Toiminta-aika PHLPTOC ms 10 PHHPTOC ms 10 PHIPTOC ms 10 Virta/aika-omin.käyr 1) PHLPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 PHHPTOC PHIPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 3, 5, 9, 10, 12, 15, 17 Vakioaika 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 31. Nollaylijännitteen suojaus (ROVPTOV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 1,1 asetettu Havahtumisarvo 48 ms 51 ms 54 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa Harmonisten komponenttien vaimennus <35 ms ±1,0 % asetteluarvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Nollajännite ennen vikaa = 0,0 U n, f n = 50 Hz, normaalitaajuinen nollajännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen Taulukko 32. Nollajännitesuojaus (ROVPTOV) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo ROVPTOV 0, ,000 U n 0,001 Toiminta-aika ROVPTOV ms 1 28 ABB

29 Taulukko 33. Kolmivaiheinen alijännitesuojaus (PHPTUV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetetusta arvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 0,9 asetettu Havahtumisarvo 62 ms 66 ms 70 ms Palautumisaika Palautumissuhde Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa Tyypillisesti 40 ms Riippuu asetuksesta Toimintahystereesi <35 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0 % teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Havahtumisarvo = 1,0 U n, Jännite ennen vikaa = 1,1 U n, f n = 50 Hz, yhden vaihevälin nimellistaajuinen alijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähdön koskettimen viiveen 3) Minimi-Havahtumisarvo = 0,50, Havahtumisarvo-kerrannaisia alueella 0,90...0,20 Taulukko 34. Kolmivaiheinen alijännitesuojaus Parametri Toiminto (Alue) Askel Havahtumisarvo PHPTUV 0,05...1,20 U n 0,01 Aikakerroin PHPTUV 0, ,00 0,01 Toiminta-aika PHPTUV ms 10 Virta/aika-omin.käyr 1) PHPTUV Vakioaika tai käänteisaika Käyrätyyppi: 5, 15, 21, 22, 23 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 35. Kolmivaiheinen ylijännitesuojaus (PHPTOV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 1,1 asetettu Havahtumisarvo 23 ms 27 ms 31 ms Palautumisaika Palautumissuhde Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa Tyypillisesti 40 ms Riippuu asetuksesta Toimintahystereesi <35 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0 % teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n x f n, missä n = 2, 3, 4, 5, 1) Havahtumisarvo = 1,0 U n, Jännite ennen vikaa = 0,9 U n, f n = 50 Hz, yhden vaihevälin nimellistaajuinen ylijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähtökoskettimen viiveen 3) Suurin Havahtumisarvo = 1,20 U n, Havahtumisarvo-kerrannaisia alueella 1, ,00 ABB 29

30 Taulukko 36. Kolmivaiheinen ylijännitesuoja Parametri Toiminto (Alue) Askel Havahtumisarvo PHPTOV 0,05...1,60 U n 0,01 Aikakerroin PHPTOV 0, ,00 0,01 Toiminta-aika PHPTOV ms 10 Virta/aika-omin.käyr 1) PHPTOV Vakioaika tai käänteisaika Käyrätyyppi: 5, 15, 17, 18, 19, 20 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 37. Myötäkomponentin alijännitesuoja (PSPTUV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 0,99 asetettu Havahtumisarvo U Vika = 0,9 asetettu 52 ms 44 ms 55 ms 47 ms 58 ms 50 ms Havahtumisarvo Palautumisaika Palautumissuhde Pyörtöaika Toiminta-ajan tarkkuus vakioaikamoodissa Harmonisten komponenttien vaimennus Tyypillisesti 40 ms Riippuu asetuksesta Toimintahystereesi <35 ms ±1,0 % asetteluarvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Havahtumisarvo = 1,0 U n, Myötäverkon jännite ennen vikaa = 1,1 U n, f n = 50 Hz, nimellistaajuinen myötäverkon alijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähtökoskettimen viiveen Taulukko 38. Myötäkomponentin alijännitesuoja (PSPTUV) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo PSPTUV 0, ,200 U n 0,001 Toiminta-aika PSPTUV ms 10 Jännitt. lukitusarvo PSPTUV 0,01...1,0 U n 0,01 30 ABB

31 Taulukko 39. Jännitteen epäbalanssisuojaus (NSPTOV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 1,1 asetettu Havahtumisarvo U Vika = 2,0 asetettu 33 ms 24 ms 35 ms 26 ms 37 ms 28 ms Havahtumisarvo Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikamoodissa Harmonisten komponenttien vaimennus <35 ms ±1,0 % asetteluarvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Vastaverkon jännite ennen vikaa = 0,0 U n, f n = 50 Hz, nimellistaajuinen vastaverkon ylijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähtökoskettimen viiveen Taulukko 40. Jännitteen epäbalanssisuojaus (NSPTOV) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo NSPTOV 0, ,000 U n 0,001 Toiminta-aika NSPTOV ms 1 Taulukko 41. Taajuussuojaus (FRPFRQ) Karakteristiikka Toimintatarkkuus f>/f< ±10 mhz df/dt ±100 mhz/s (alueella df/dt < 5 Hz/s) ±2,0 % asetetusta arvosta (alueella 5 Hz/s < df/dt < 15 Hz/s) Havahtumisaika f>/f< <80 ms df/dt <120 ms Palautumisaika Toiminta-ajan tarkkuus <150 ms ±1,0 % asetteluarvosta tai ±20 ms ABB 31

32 Taulukko 42. Taajuusssuojaus (FRPFRQ) pääasettelut Parametri Toiminto (Alue) Askel Toimintamoodi FRPFRQ 1 = Freq< 2 = Freq> 3 = df/dt 4 = Freq< + df/dt 5 = Freq> + df/dt 6 = Freq< TAI df/dt 7 = Freq> TAI df/dt Havahtumisarvo f> FRPFRQ 0, ,2000 f n 0,0001 Havahtumisarvo f< FRPFRQ 0, ,1000 f n 0,0001 Havahtumisarvo df/dt FRPFRQ -0, ,200 f n /s 0,005 Toiminta-aika f<, f> FRPFRQ ms 10 Toiminta-aika df/dt FRPFRQ ms 10 Taulukko 43. Terminen ylikuormitussuoja, kahdella aikavakiolla (T2PTTR) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz Virranmittaus: ±1,5 % asetetusta arvosta tai ±0,002 x I n (virroille alueella 0,01...4,00 x I n ) Laukaisuajan tarkkuus 1) ±2,0 % teoreettisesta arvosta tai ±0,50 s 1) Ylikuorman virta > 1,2 x Toimintatason lämpötila Taulukko 44. Terminen ylikuormitussuoja, kahdella aikavakiolla (T2PTTR) pääasettelut Parametri Toiminto (Alue) Askel Lämpötilan nousu T2PTTR 0, ,0 o C 0,1 Maksimilämpötila T2PTTR 0, ,0 o C 0,1 Laukaisun lämpötila T2PTTR 80, ,0 % 0,1 Painotuskerroin p T2PTTR 0,00...1,00 0,01 Lyhyempi aikavakio T2PTTR s 1 Referenssivirta T2PTTR 0,05...4,00 x I n 0,01 Käyttö T2PTTR Pois Päällä - Taulukko 45. Valokaarisuojaus (ARCSARC) Karakteristiikka Toimintatarkkuus ±3 % asetteluarvosta tai ±0,01 I n Laukaisuaika Minimi Tyypillinen Maksimi Toimintamoodi = "Vain valo" 9 ms 10 ms 12 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 32 ABB

33 Taulukko 46. Valokaarisuojaus (ARCSARC) pääasetukset Parametri Toiminto (Alue) Askel Virtaraja (Vaihevirtojen toimintaraja) Maasulun virtaraja (Maasulkuvirran toimintaraja) ARCSARC 0, ,00 x I n 0,01 ARCSARC 0,05...8,00 x I n 0,01 Toimintamoodi ARCSARC 2=Vaiin valo 3=BI ohjattu Taulukko 47. Yleiskäyttöinen suojausfunktio (MAPGAPC) Karakteristiikka Toimintatarkkuus ±1,0 % asetteluarvosta tai ±20 ms Taulukko 48. Yleiskäyttöinen suojausfunktio (MAPGAPC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo MAPGAPC , ,0 0,1 Toiminta-aika MAPGAPC ms 100 Toimintamoodi MAPGAPC Yli Alle - Taulukko 49. Kuormien erottaminen ja palauttaminen (LSHDPFRQ) Karakteristiikka Toimintatarkkuus f< ±10 mhz df/dt ±100 mhz/s (alueella df/dt < 5 Hz/s) ±2,0 % asetetusta arvosta (alueella 5 Hz/s < df/dt < 15 Hz/s) Havahtumisaika f< <80 ms df/dt <120 ms Palautumisaika Laukaisuajan tarkkuus <150 ms ±1,0 % asetteluarvosta tai ±20 ms Taulukko 50. Kuormien erottaminen ja palauttaminen (LSHDPFRQ) pääasettelut Parametri Toiminto (Alue) Askel Kuormanpudotuksen toimintamoodi LSHDPFRQ 1 = freq< 6 = freq< TAI df/dt 8 = freq< JA df/dt - Palautusmoodi LSHDPFRQ Pois käytöstä Automaattinen Käsinohjaus - Havahtumisarvo f LSHDPFRQ 0, ,200 f n 0,001 Havahtumisarvo df/dt LSHDPFRQ -0, ,005 f n 0,005 Toiminta-aika f< LSHDPFRQ ms 10 Toiminta-aika df/dt LSHDPFRQ ms 10 Palautuksen hav.arvo LSHDPFRQ 0, ,200 f n 0,001 Palautuksen viive LSHDPFRQ ms 10 ABB 33

34 Taulukko 51. Käyttöominaisuudet Parametri Virta/aika-omin.käyr. Virta/aika-omin.käyr (jännitesuojaus) (Alue) 1 = ANSI Ext. inv. 2 = ANSI Very. inv. 3 = ANSI Norm. inv. 4 = Ilman ehtoa 5 = ANSI Def. Vakioaika 6 = L.T.E. inv. 7 = L.T.V. inv. 8 = L.T. inv. 9 = IEC Norm. inv. 10 = IEC Very inv. 11 = IEC inv. 12 = IEC Ext. inv. 13 = IEC S.T. inv. 14 = IEC L.T. inv 15 = IEC Def. Vakioaika 17 = Ohjelmoitava 18 = RI tyyppi 19 = RD tyyppi 5 = ANSI Def. Vakioaika 15 = IEC Def. Vakioaika 17 = Inv. Käyrä A 18 = Inv. Käyrä B 19 = Inv. Käyrä C 20 = Ohjelmoitava 21 = Inv. Käyrä A 22 = Inv. Käyrä B 23 = Ohjelmoitava 34 ABB

35 Ohjaustoiminnot Taulukko 52. TPOSSLTC Ei ryhmäasetteluja (Perus) Parametri t (Alue) Yksikkö Askel Oletus Kuvaus Toiminta 1=päällä 5=pois 1=päällä Toiminto pois / päällä Toimintamoodi 1=NAT2INT 2=BCD2INT 3=GRAY2INT 2=BCD2INT Toimintamoodin valinta Taulukko 53. Automaattinen jännitteensäädin (OLATCC) Karakteristiikka Toimintatarkkuus 1) Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz Erojännite U d = ±0,5 % mitatusta arvosta tai ±0,005 U n (mitatuissa jännitteissä <2,0 x U n ) Toiminta-arvo = ±1,5 % jännitteestä U d jännitteellä Us = 1,0 U n Laukaisuajan tarkkuus vakioaikamoodissa 2) Laukaisuajan tarkkuus käänteisaikamoodissa 2) Palautussuhde ohjaustoiminnalle Palautussuhde analogiapohjaisille lukituksille (paitsi takajännitteen nousun lukitus) +4,0 % / -0 % asetteluarvosta +8,5 % / -0 % asetteluarvosta (teoreettisella B:llä alueella 1,1 5,0) Huomioi myös kiinteä minimitoiminta-aika (IDMT) 1 s. Tyypillisesti 0,80 (1,20) Tyypillisesti 0,96 1) Oletusasetteluarvot käytössä 2) Jännite ennen poikkeamaa = asetettu Kaistan keskiosan jännite ABB 35

36 Taulukko 54. Automaattinen jännitteensäädin (OLATCC) pääasettelut Parametri Toiminto (Alue) Askel Kaistan keskiosan jännite OLATCC 0, ,000 x Un 0,001 Ohjauspulssiviive 1 OLATCC ms 100 Ohjauspulssiviive 2 OLATCC ms 100 Jännitehäviön Resist OLATCC 0,0...25,0 % 0,1 Jännitehäviön Reakt OLATCC 0,0...25,0 % 0,1 Kuorman vaihesiirto OLATCC deg 1 Stabilointikerroin OLATCC 0,0...70,0 % 0,1 Auto rinnakkaismoodi OLATCC 2 = Autom. isäntä 3 = Autom. seuraaja 5 = NR 7 = MCC Toimintamoodi OLATCC 1 = Manuaalinen 2 = Autom. yksittäis 3 = Autom. rinnakk. 4 = Tulosign.ohj. Toiminta-ajan valinta OLATCC Käänteisaika Vakioaika Ohjauspulssin pituus OLATCC ms 100 Säätöpoikkeama-alue OLATCC 1, ,00 % Un 0,01 Manuaalilukituksen valinta OLATCC 1=Ei käytössä 2=OC 3=UV 4=OC, UV 5=EXT 6=OC, EXT 7=UV, EXT 8=OC, UV, EXT - Ylivirtalukitusraja OLATCC 0,10...5,00 x In 0,01 Alijännitelukitus OLATCC 0,10...1,20 x Un 0,01 Ylijännitteen havaitseminen (Jos mitattu jännite ylittää asetteluarvon, saadaan alaspulssit tavallista nopeammin) OLATCC 0,80...2,40 x In 0,01 Kiertovirran raja OLATCC 0,10...5,00 x In 0,01 Matala kytkinasento OLATCC Korkea kytkinasento OLATCC Häviön kompens. raja OLATCC 0,00...2,00 x Un 0,01 Salli häviön kompens. OLATCC Epätosi Tosi - Seuraajan hälytysviive OLATTC s - 36 ABB

37 Taulukko 55. Tahdissaolon ja jännitteellistämisen valvonta (SECRSYN) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±1 Hz Jännite: ±3,0 % asetteluarvosta tai ±0,01 U n Taajuus: ±10 mhz Vaihekulma: ±3 Palautumisaika <50 ms Palautumissuhde Tyypillisesti 0,96 Laukaisuajan tarkkuus vakioaikamoodissa ± 1,0 % asetteluarvosta tai ± 20 ms Taulukko 56. Tahdissaolon ja jännitteellistämisen valvonta (SECRSYN) pääasettelut Parametri Toiminto (Alue) Askel Jännitteellist. moodi SECRSYN -1 = Ei käytössä 1 = Molemmat kylmiä 2 = Kuuma L, Kylmä K 3 = Kylmä L, Kuuma K 4 = Kylmä K, Linja X 5 = Kylmä L, Kisko X 6 = 1.kuuma, 1.kylmä 7 = Molem. ei kuumia Jännite-ero SECRSYN 0,01...0,50 U n 0,01 Taajuusero SECRSYN 0, ,100 f n 0,001 Vaihekulmaero SECRSYN Tahdissaolon moodi SECRSYN 1 = Ei käytössä 2 = Synkroni 3 = Asynkroni Ohjausmoodi (käsky tai lupaohjaus) SECRSYN 1 = Lupa 2 = Käsky Kylmän kiskon arvo SECRSYN 0,1...0,8 U n 0,1 Kuuman kiskon arvo SECRSYN 0,2...1,0 U n 0,1 Kiinniohj. pulssi SECRSYN ms 10 Maksimijännite SECRSYN 0,50...1,15 U n 0,01 Vaihesiirto SECRSYN Minimi synkron.aika SECRSYN ms 10 Maksimi synkron.aika SECRSYN ms 10 Jännitteellist. viive SECRSYN ms 10 Kiinniohjausaika SECRSYN ms 10 ABB 37

38 Valvontatoiminnot Taulukko 57. Virranmittauspiirin valvonta (CCRDIF) Karakteristiikka Laukaisuaika 1) <30 ms 1) Sisältää signaalin lähtökoskettimen viiveen. Taulukko 58. Virranmittauspiirin valvonta (CCRDIF) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo CCRDIF 0,05...0,20 x I n 0,01 Maks. toimintavirta CCRDIF 1,00...5,00 x I n 0,01 Taulukko 59. Sulakevian valvonta (SEQRFUF) Karakteristiikka Laukaisuaika 1) NPS-toiminto U Vika = 1,1 asetettu Vastajännite Lev U Vika = 5,0 asetettu Vastajännite Lev <33 ms <18 ms Delta-toiminto ΔU = 1,1 asetettu Jännitteen muutosnopeus ΔU = 2,0 asetettu Jännitteen muutosnopeus <30 ms <24 ms 1) Sisältää signaalin lähtökoskettimen viiveen, f n = 50 Hz, nimellistaajuinen vikajännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan Taulukko 60. Koneiden ja laitteiden käyntiaikalaskuri (MDSOPT) Kuvaus Moottorin käyntiajan mittaustarkkuus 1) ±0,5 % 1) Lukemasta, erilliselle releelle, ilman aikasynkronointia 38 ABB

39 Mittaustoiminnot Taulukko 61. Kolmivaiheinen virranmittaus (CMMXU) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f n ±2 Hz ±0,5 % tai ±0,002 I n (virroilla alueella 0,01...4,00 I n ) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, RMS: Ei vaimennusta Taulukko 62. Virran symmetristen komponenttien mittaus (CSMSQI) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f/f n = ±2 Hz ±0,5 % tai ±0,002 I n virroilla alueella 0,01...4,00 I n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Taulukko 63. Kolmivaiheinen jännitemittaus (VMMXU) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz Jännitteillä alueella 0,01 1,15 U n ±0,5 % tai ±0,002 U n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, RMS: Ei vaimennusta Taulukko 64. Nollajännitteen mittaus (RESVMMXU) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f/f n = ±2 Hz ±0,5 % tai ±0,002 U n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, RMS: Ei vaimennusta Taulukko 65. Jännitteen myötä-, vasta- ja nollakomponenttien mittaus (VSMSQI) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz Jännitteillä alueella 0,01 1,15 U n ±1,0 % tai ±0,002 U n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, ABB 39

40 Taulukko 66. Kolmivaiheinen tehon ja energian mittaus (PEMMXU) Karakteristiikka Toimintatarkkuus Kaikille kolmelle virralle alueella 0,10 1,20 I n Kaikille kolmelle jännitteelle alueella 0,01 1,15 U n Taajuudella f = f n Pätöteho ja -energia alueella PF > 0,71 Loisteho ja -energia alueella PF < 0,71 ±1,5 % teholle (S, P ja Q) ±0,015 tehokertoimelle ±1,5 % energialle Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Taulukko 67. RTD/mA-mittaus (XRGGIO130) Kuvaus RTD-tulot Tuetut RTD-anturit 100 Ω platina Ω, platina 100 Ω, nikkeli 120 Ω, nikkeli 250 Ω, nikkeli 10 Ω, kupari TCR 0,00385 (DIN 43760) TCR 0,00385 TCR 0,00618 (DIN 43760) TCR 0,00618 TCR 0,00618 TCR 0,00427 Tuettu vastusalue Enimmäisjohdinresistanssi (kolmejohdinmittaus) Eristystaso Vasteaika RTD-/vastusanturivirta kω 25 Ω/johdin 2 kv (tulojen ja suojamaan välillä) < 4 s Enintään 0,33 ma rms Toimintatarkkuus Vastus Lämpötila ma-tulot Tuettu virta-alue 0 20 ma Virran tuloimpedanssi 44 Ω ± 0,1 % ±2,0 % tai ±1 Ω ±1 C 10 Ω kupari: ±2 C Toimintatarkkuus ±0,5 % tai ±0,01 ma Taulukko 68. Taajuusmittaus (FMMXU) Karakteristiikka Toimintatarkkuus ±10 mhz (mittausalueella Hz) 40 ABB

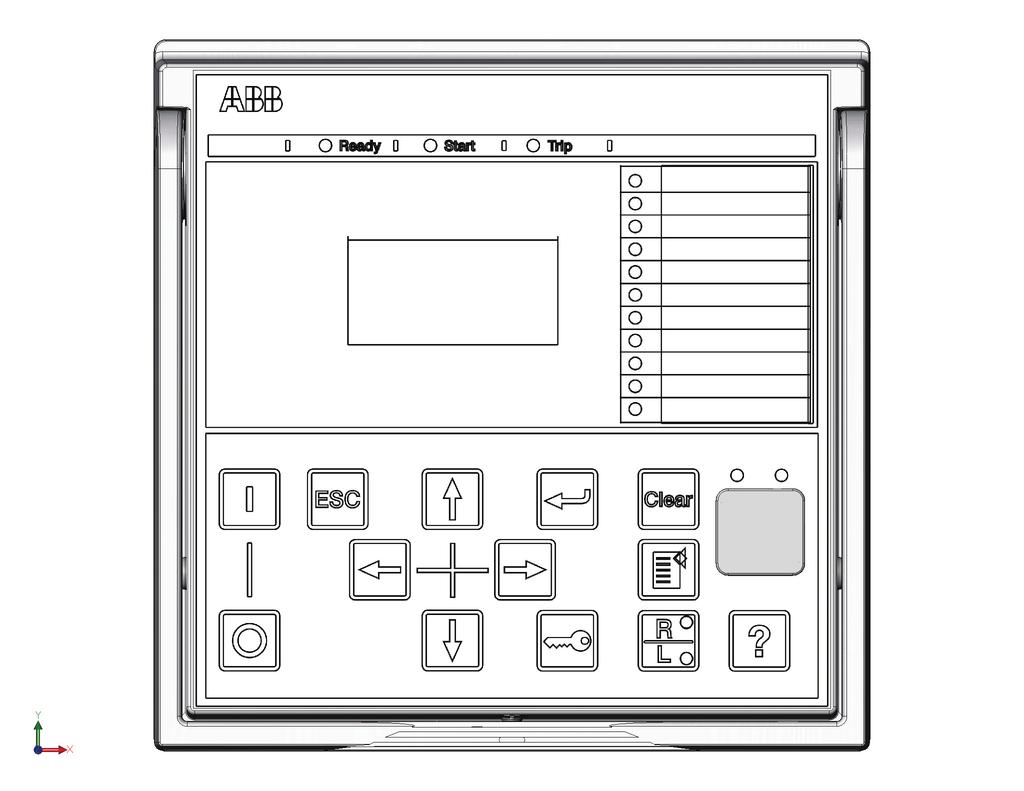

41 20. Paikallinen käyttöliittymä Releeseen on saatavana kaksi näyttöä, suuri ja pieni. Suuri näyttö soveltuu releinstallaatioihin, joissa etupaneelin käyttöliittymää käytetään usein ja joissa vaaditaan yksiviivakaaviota. Pieni näyttö soveltuu kauko-ohjattuihin alaasemiin, joissa relettä käytetään paikallisesti ainoastaan silloin tällöin etupaneelin käyttöliittymän kautta. Molemmissa nestekidenäytöissä on etupaneelin käyttöliittymän toiminnot menunavigoinnilla ja valikkonäkymillä. Suuri näyttö mahdollistaa etupaneelin tehokkaan käytön. Valikkojen selaamista on vähemmän, ja näyttö antaa hyvän yleiskuvan tiedoista. Lisäksi suuri näyttö sisältää käyttäjän määritettävissä olevan yksiviivakaavion (SLD) ja siihen liittyvät primäärilaitteiden asennonosoitukset. Riippuen valitusta vakiokonfiguraatiosta rele näyttää siihen liittyviä arvoja, oletuksena olevan yksiviivakaavion ohella. SLD-näkymää voidaan käyttää myös verkkopohjaisen käyttöliittymän avulla. Oletus-SLD:tä voidaan muokata käyttäjän tarpeiden mukaan käyttämällä PCM600:n graafista näytön muokkainta. Käyttäjä voi luoda enintään 10 SLD-sivua. Paikalliskäyttöliittymä sisältää painikkeen (L/R) releen paikallis-/ etäkäyttöä varten. Kun rele on paikallismoodissa, sitä voidaan käyttää ainoastaan paikallisella etupaneelin käyttöliittymällä. Etätilassa rele voi suorittaa etäpisteestä lähetettyjä käskyjä. Rele tukee paikallis-etävalinnan etävalintaa binäärisen tulon kautta. Tämä ominaisuus mahdollistaa esimerkiksi ulkoisen kytkimen käytön ala-asemalla. Tällä varmistetaan, että kaikki releet ovat paikallistilassa huoltotyön aikana ja että katkaisijoita ei voida etäohjata verkoston ohjauskeskuksesta. IECA V3 FI IECA V3 FI Kuva 9. Pieni näyttö Kuva 10. Suuri näyttö Taulukko 69. Pieni näyttö Merkkien koko 1) Näkyvät rivit Merkkejä rivillä Pieni, kiinteävälinen (6 x 12 pikseliä) 5 20 Suuri, muuttuvaleveyksinen (13 x 14 pikseliä) 4 Vähintään 8 1) Vaihtelee valitun kielen mukaan Taulukko 70. Suuri näyttö Merkkien koko 1) Näkyvät rivit Merkkejä rivillä Pieni, kiinteävälinen (6 x 12 pikseliä) Suuri, muuttuvaleveyksinen (13 x 14 pikseliä) 8 Vähintään 8 1) Vaihtelee valitun kielen mukaan ABB 41
