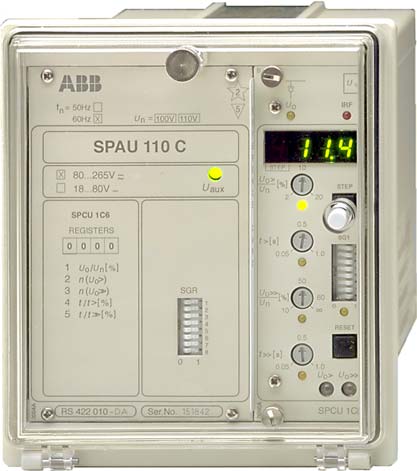

1 Ostajan opas

2

3 Julkaistu: Tila: päivitetty Versio: B/ Pidätämme itsellämme oikeudet muutoksiin Ominaisuudet Vakioaikatoimintainen maasulkusuojaus ja nollajännitteen valvonta Kaksi itsenäistä toimintaporrasta; yksi hälytyksiä ja yksi laukaisua varten Lähtöreleiden toiminnot vapaasti määriteltävissä Suojaustoiminnot joustavasti muunneltavissa erityyppisiin sovelluksiin Mm. asetteluarvojen, mitattujen arvojen, vikahetkellä rekisteröityjen tietojen ja ilmoitusten numeerinen näyttö Sisäänrakennettu pulssinleveysmoduloitu, galvaanisesti erottava tehoyksikkö laajalla apujännitealueella Sarjaliitäntä väyläliitäntämoduulia ja kuituoptista väylää varten Laitteiston ja ohjelmiston jatkuva itsevalvonta järjestelmän luotettavuuden ja käyttövarmuuden takeena Vianmääritys- ja ilmaisutoiminnot auttavat sisäisen vian korjaamisessa Sovellusalue Nollajänniterele on tarkoitettu maasta erotettujen tai vastuksella tai kuristimella maadoitettujen verkkojen maasulkusuojaksi. Sammutetussa verkossa releen havahtumista voidaan käyttää tähtipistevastuksen ohjaamiseen. Relettä voidaan käyttää myös generaattoreiden ja moottoreiden maasulkusuojana ja kondensaattoriparistojen epäsymmetriasuojana. Suojarele muodostaa kokonaisuuden, joka sisältää kaksiportaisen maasulkusuojan sekä joustavat laukaisu- ja hälytystoiminnot. Toiminta Nollajänniterele on toisiorele, joka liitetään suojattavan kohteen jännitemuuntajiin. Vikatapauksessa nollajänniterelettä voidaan käyttää laukaisemaan katkaisija tai antamaan hälytys riippuen valitusta suojaustavasta. Kun mitattu jännite ylittää alemmalle portaalle U 0 > asetellun havahtumisarvon, nollajänniterele havahtuu. Jos vika on edelleen olemassa, kun aseteltu toiminta-aika t> on kulunut, alempi porras toimii. Ylempi jänniteporras toimii vastaavalla tavalla. Kun mitattu jännite ylittää asetellun havahtumisarvon U 0 >>, ylempi porras havahtuu. Jos vika on edelleen olemassa asetellun toiminta-ajan t>> kuluttua loppuun, ylempi porras toimii. Havahtumistiedot saadaan nollajännitereleeltä kosketintoimintoina, joita voidaan käyttää muiden suojareleiden esim. nollavirtaa mittaavien maasulkureleiden ohjaamiseen. Releessä on yksi optisesti erotettu looginen tulo, jota ohjataan ulkoisella ohjausjännitteellä. Ohjaustuloa käytetään nollajännitereleessä lukitustulona. Tiedonsiirto Releen takapaneelissa on sarjaportti. Rele voidaan liittää kuituoptiseen SPA-väylään väyläliitäntämoduulin SPA-ZC 17 tai SPA- ZC 21 välityksellä. Väyläliitäntämoduuli SPA-ZC 21 saa apuenergiansa isäntäreleeltä, kun taas väyläliitäntämoduulissa SPA-ZC 17 on sisäänrakennettu tehoyksikkö, jota voidaan syöttää ulkoisesta teholähteestä. Rele kommunikoi ylemmän tason tiedonkeruu- ja ohjausjärjestelmien kanssa SPA-väylän kautta. Itsevalvonta Releessä on tehokas itsevalvonta- ja vianmääritysjärjestelmä, joka lisää releen käyttövarmuutta ja järjestelmän luotettavuutta. Itsevalvontajärjestelmä valvoo jatkuvasti releen laitteistoa ja ohjelmistoa. Järjestelmä valvoo myös syöttöjännitemoduulin toimintaa ja sen tuottamia jännitteitä. Kun itsevalvontajärjestelmä havaitsee pysyvän sisäisen vian, tästä ilmoittava IRF-toimintamerkki releen etupaneelissa syttyy. Samanaikaisesti itsevalvontajärjestelmän lähtörele toimii ja vikailmoitus välitetään ylemmän tason järjestelmään sarjaväylän kautta. Lisäksi useimmissa vikatapauksissa suojarelemoduulin näytöllä näkyy vikakoodi. Vikakoodi ilmoittaa havaitun vian tyypin. Syöttöjännite Releen syöttöjännite saadaan sisäisestä pistoyksikkötyyppisestä teholähdemoduulista. Saatavilla on kaksi teholähdemoduuliversiota: SPTU 240S1 syöttöjännitealueelle V AC/DC ja SPTU 48S1 syöttöjännitealueelle V DC. Teholähdemoduuli muodostaa suojareleen ja I/O-moduulin vaatimat sisäiset jännitteet. 3

4 Tekniset tiedot Taulukko 1: Mittaustulot Liittimet Nimellisjännite U n 100 V 110 V Jatkuva jännitekestoisuus 2 U n 2 U n Tehonkulutus nimellisjännitteellä U n <0,5 VA Nimellistaajuus f n, tilauksen mukaan 50 Hz tai 60 Hz Taulukko 2: Kosketinlähdöt Kosketintyyppi Laukaisu Hälytys Liittimet 65-66, , , 77-78, Nimellisjännite 250 V AC/DC Terminen virtakestoisuus Jatkuva virtakestoisuus 5 A 5 A Kytkentä- ja 30 A 10 A kuormitusvirta 0,5 s Kytkentä- ja 15 A 8 A kuormitusvirta 3 s Katkaisukyky 220 V DC 1 A 0,15 A tasavirralla, kun ohjaus/ 110 V DC 3 A 0,25 A hälytyspiirin aikavakio L/R 40 ms ohjausjännitteillä 48 V DC 5 A 1 A Taulukko 3: Ohjaustulo, tiedonsiirto ja teholähde Ulkoinen ohjaustulo Liittimet Ohjausjännite V DC tai V AC Tehonkulutus tulon ollessa aktiivinen 2 20 ma Tiedonsiirto Siirtotapa Kuituoptinen sarjaväylä Merkkien koodaus ASCII Valittavat siirtonopeudet 300, 1200, 2400, 4800 tai 9600 Bd Kuituoptinen muovikuitukaapeleille SPA-ZC 21 BB väyläliitäntämoduuli; lasikuitukaapeleille SPA-ZC 21 MM apuenergia isäntäreleeltä Kuituoptinen muovikuitukaapeleille SPA-ZC 17BB väyläliitäntämoduuli, lasikuitukaapeleille SPA-ZC 17MM jossa sisäänrakennettu teholähde Syöttöjännite Teholähde- ja I/Omoduulit SPTU 240S V AC/DC ja jännitealueet SPTU 48S V DC Tehonkulutus lepotilassa ~4 W toiminnassa ~6 W 4

5 Tekniset tiedot (jatkoa) Taulukko 4: Nollajänniterelemoduuli SPCU 1C6 Alempi toimintaporras U 0 > Ylempi toimintaporras U 0 >> Havahtumisjännite U 0 > % U n Havahtumisaika, tyypillisesti 70 ms Toiminta-aika t> 0, s Palautumisaika, tyypillisesti 100 ms Palautumissuhde, tyypillisesti 0,96 Toiminta-ajan tarkkuus ±2 % tai ±40 ms Toimintatarkkuus % U n ±3 % 2 20 % U n ±5 % Havahtumisjännite U 0 >> 2 80 % U n ja, ääretön Havahtumisaika, tyypillisesti 70 ms Toiminta-aika t>> 0, s Palautumisaika, tyypillisesti 100 ms Palautumissuhde, tyypillisesti 0,96 Toiminta-ajan tarkkuus ±2 % tai ±25 ms Toimintatarkkuus % U n ±3 % 2 16 % U n ±5 % Taulukko 5: Koestus ja standardit Koestusjännitteet Eristysjännitekoe (IEC ) 2,0 kv, 50 Hz, 1 min Syöksyjännitekoe (IEC ) 5 kv, 1,2/50 μs, 0,5 J Eristysvastusmittaus (IEC ) >100 MΩ, 500 V DC Häiriökoestus Suurtaajuisen (1 MHz) pulssin sieto 2,5 kv (IEC ), yhteismuotoinen Suurtaajuisen (1 MHz) pulssin sieto 1,0 kv (IEC ), eromuotoinen Nopean transienttipulssin sieto 4 kv, 5/50 ns (IEC , luokka III ja IEC , taso 4), tehonsyöttö Nopean transienttipulssin sieto 2 kv, 5/50 ns (IEC , luokka III ja I EC , taso 4), muut tulot Sähköstaattinen purkaus 8 kv (IEC ja IEC , luokka III), ilmapurkaus Sähköstaattinen purkaus 6 kv (IEC ja IEC , luokka III), kosketuspurkaus Ympäristöolosuhteet Käyttölämpötila-alue C Kuljetus- ja varastointilämpötila-alue C (IEC ) Kosteus- ja lämpökestoisuus <95 %, +40 C, 96 h (IEC ) Suhteellinen kosteus (IEC ) %, +55 C, 6 jaksoa Kotelointiluokka uppoasennettuna IP 54 Paino 3 kg 5

6 Lohkokaavio Kuva 1 Lohkokaavio ja liitäntäesimerkki 6

7 Asennus ja mitat Uppoasennus ± ±1 Paneelin aukotus dim100 Kuva 2 Relekotelon uppoasennus (mitat millimetreinä) Puoliuppoasennus a b Korotuskehys a b SPA-ZX 111 SPA-ZX 112 SPA-ZX SFM100_1 Kuva 3 Relekotelon puoliuppoasennus (mitat millimetreinä) Asennus 19" kehikkoon ja kehykseen Asennuskehystä, korkeudeltaan 4U (~177 mm), suositellaan käytettäväksi, kun suojarele asennetaan 19" kehikkoon tai kehykseen. Asennuskehykseen SPA-ZX 104 mahtuu kolme relettä, asennuskehykseen SPA-ZX 105 kaksi relettä ja asennuskehykseen SPA-ZX 106 yksi rele. Pinta-asennus Pinta-asennuksessa käytetään tyypin SPA-ZX 110 relekoteloa. Pinta-asennukseen tarkoitettu relekotelo on varustettu etuliittimillä. SPA-ZX104 SPA-ZX105 SPA-ZX106 +0,4 482,6 0 (19") SPA-ZX110 SPA-ZX ø ,5 101,6 7 +0, (4U) _6_10 Kuva 4 Koteloiden ja kehysten asennus ja pinta-asennus (mitat millimetreinä) 7

8 Tilaus Määrittele tilauksen yhteydessä: Tilaustiedot Esimerkkitilaus 1. Tyyppimerkintä ja määrä, 5 kpl 2. Tilausnumero RS AA 3. Nimellisarvot U n =110 V, f n =50 Hz 4. Apujännite U aux =110 V DC 5. Lisävarusteet - 6. Erityisvaatimukset - Tilausnumerot Nollajänniterele ilman koestusadapteria Nollajänniterele ja koestusadapteri RTXP 18 Tilausnumeron kaksi viimeistä kirjainta määrittelevät releen nimellistaajuuden f n ja syöttöjännitteen U aux seuraavasti: RS AA, CA, DA, FA RS AA, CA, DA, FA AA: f n = 50 Hz ja U aux = V AC/DC CA: f n = 50 Hz ja U aux = V DC DA: f n = 60 Hz ja U aux = V AC/DC FA: f n = 60 Hz ja U aux = V DC Viitteet Lisätietoja Käsikirja Nollajänniterele 1MRS MUM FI 8
