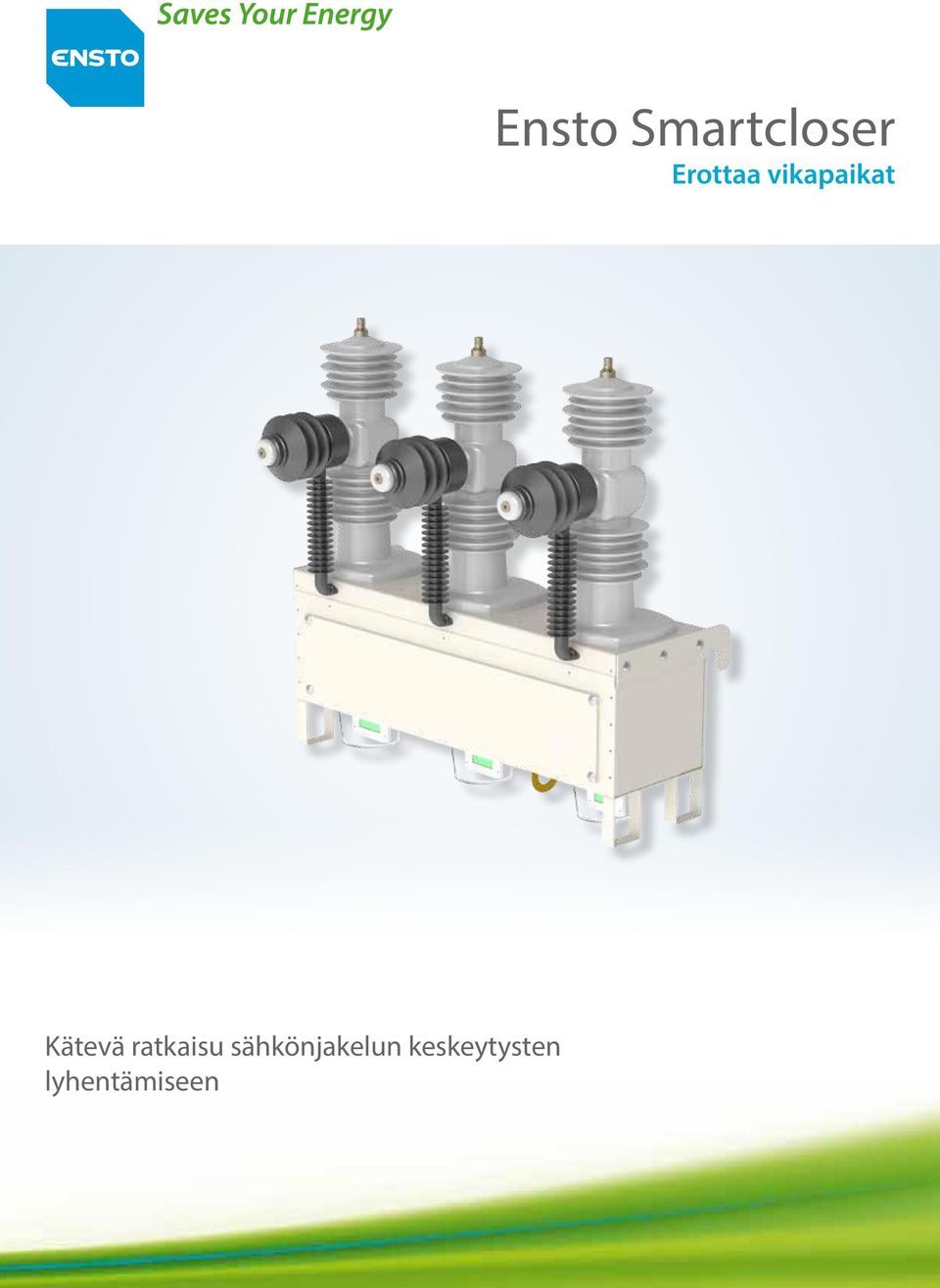

2 Ensto Smartcloser Kannattava ja nopeasti tuottava sijoitus Sähkönjakeluverkkoratkaisujen toimittaja Ensto laajentaa tuotevalikoimaansa verkkoautomaation tuotteisiin. Ensto Smartcloser on pylvääseen asennettava, automaattinen tyhjiökatkaisija. Se lyhentää jakelukeskeytysten kestoa ja erottaa jakeluverkon viallisen osan automaattisesti muusta verkosta. 2

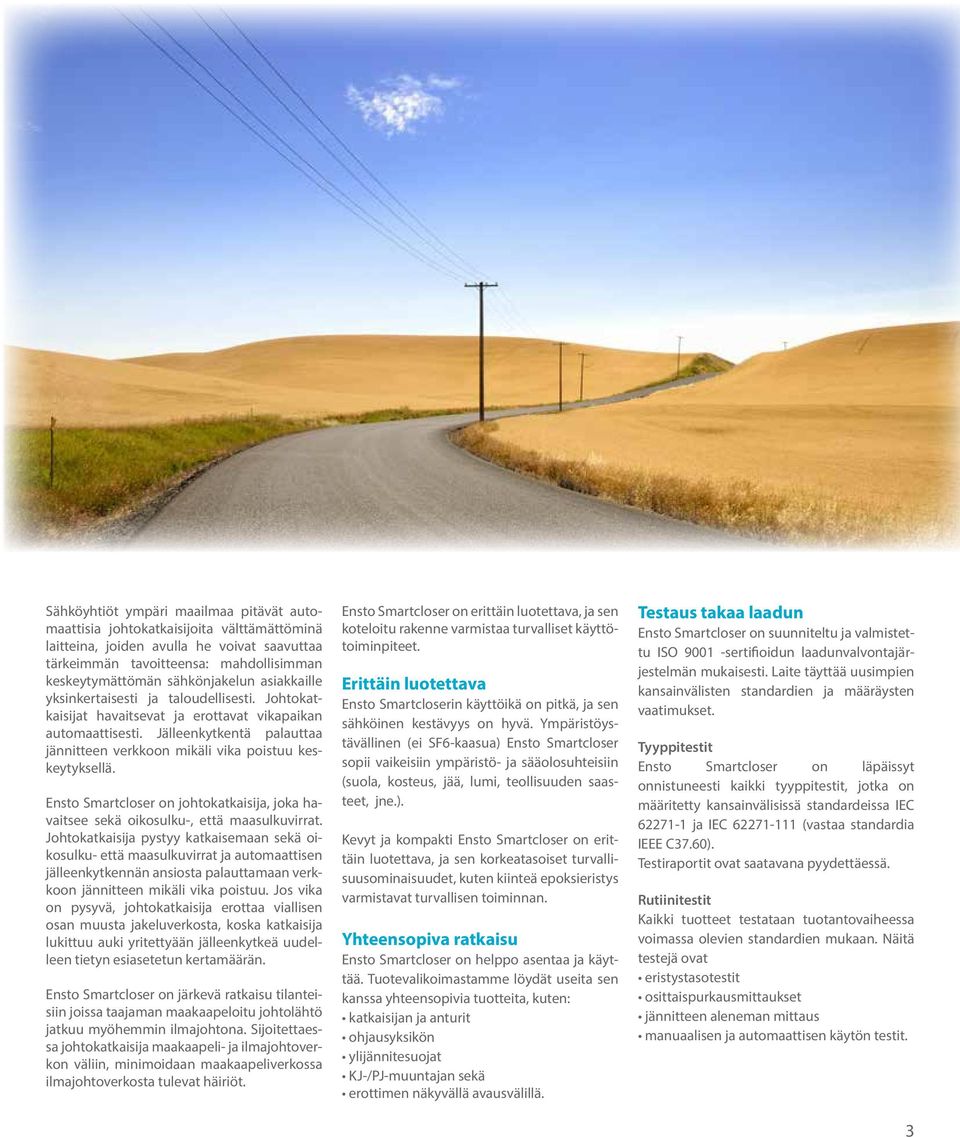

3 Sähköyhtiöt ympäri maailmaa pitävät automaattisia johtokatkaisijoita välttämättöminä laitteina, joiden avulla he voivat saavuttaa tärkeimmän tavoitteensa: mahdollisimman keskeytymättömän sähkönjakelun asiakkaille yksinkertaisesti ja taloudellisesti. Johtokatkaisijat havaitsevat ja erottavat vikapaikan automaattisesti. Jälleenkytkentä palauttaa jännitteen verkkoon mikäli vika poistuu keskeytyksellä. Ensto Smartcloser on johtokatkaisija, joka havaitsee sekä oikosulku-, että maasulkuvirrat. Johtokatkaisija pystyy katkaisemaan sekä oikosulku- että maasulkuvirrat ja automaattisen jälleenkytkennän ansiosta palauttamaan verkkoon jännitteen mikäli vika poistuu. Jos vika on pysyvä, johtokatkaisija erottaa viallisen osan muusta jakeluverkosta, koska katkaisija lukittuu auki yritettyään jälleenkytkeä uudelleen tietyn esiasetetun kertamäärän. Ensto Smartcloser on järkevä ratkaisu tilanteisiin joissa taajaman maakaapeloitu johtolähtö jatkuu myöhemmin ilmajohtona. Sijoitettaessa johtokatkaisija maakaapeli- ja ilmajohtoverkon väliin, minimoidaan maakaapeliverkossa ilmajohtoverkosta tulevat häiriöt. Ensto Smartcloser on erittäin luotettava, ja sen koteloitu rakenne varmistaa turvalliset käyttötoiminpiteet. Erittäin luotettava Ensto Smartcloserin käyttöikä on pitkä, ja sen sähköinen kestävyys on hyvä. Ympäristöystävällinen (ei SF6-kaasua) Ensto Smartcloser sopii vaikeisiin ympäristö- ja sääolosuhteisiin (suola, kosteus, jää, lumi, teollisuuden saasteet, jne.). Kevyt ja kompakti Ensto Smartcloser on erittäin luotettava, ja sen korkeatasoiset turvallisuusominaisuudet, kuten kiinteä epoksieristys varmistavat turvallisen toiminnan. Yhteensopiva ratkaisu Ensto Smartcloser on helppo asentaa ja käyttää. Tuotevalikoimastamme löydät useita sen kanssa yhteensopivia tuotteita, kuten: katkaisijan ja anturit ohjausyksikön ylijännitesuojat KJ-/PJ-muuntajan sekä erottimen näkyvällä avausvälillä. Testaus takaa laadun Ensto Smartcloser on suunniteltu ja valmistettu ISO sertifioidun laadunvalvontajärjestelmän mukaisesti. Laite täyttää uusimpien kansainvälisten standardien ja määräysten vaatimukset. Tyyppitestit Ensto Smartcloser on läpäissyt onnistuneesti kaikki tyyppitestit, jotka on määritetty kansainvälisissä standardeissa IEC ja IEC (vastaa standardia IEEE C37.60). Testiraportit ovat saatavana pyydettäessä. Rutiinitestit Kaikki tuotteet testataan tuotantovaiheessa voimassa olevien standardien mukaan. Näitä testejä ovat eristystasotestit osittaispurkausmittaukset jännitteen aleneman mittaus manuaalisen ja automaattisen käytön testit. 3

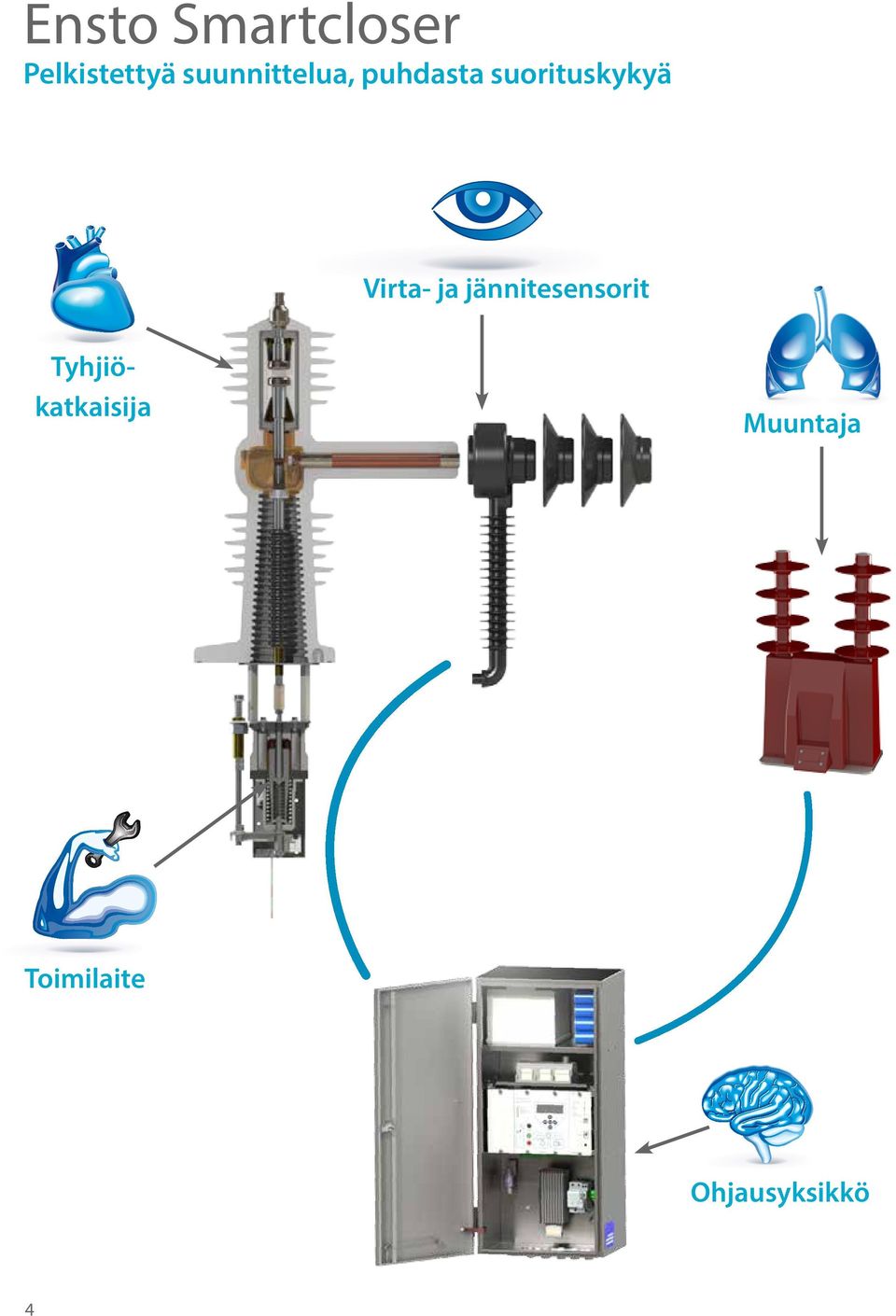

4 Ensto Smartcloser Pelkistettyä suunnittelua, puhdasta suorituskykyä Virta- ja jännitesensorit Tyhjiökatkaisija Muuntaja Toimilaite Ohjausyksikkö 4

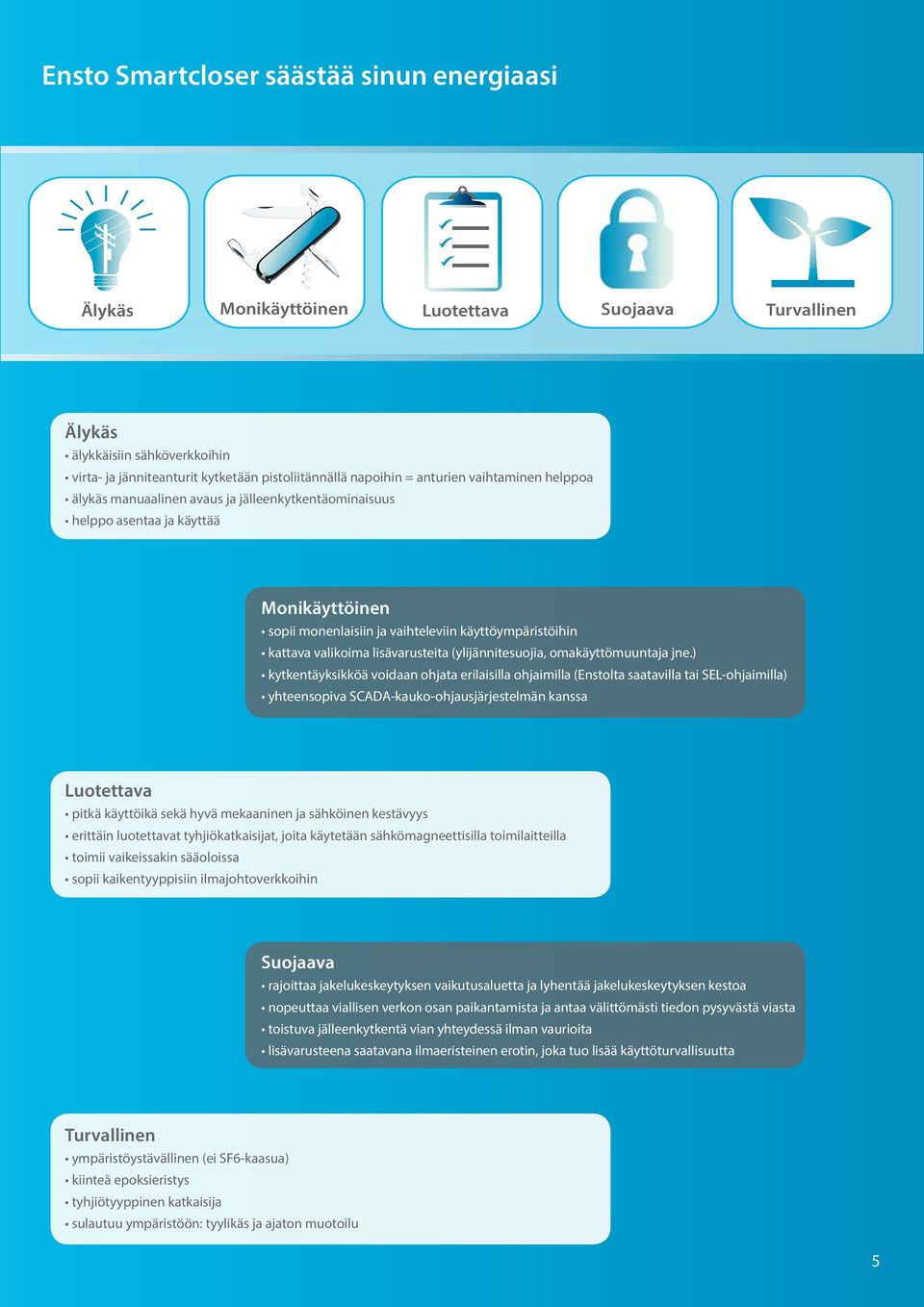

5 Ensto Smartcloser säästää sinun energiaasi allinen Älykäs Älykäs Älykäs Monikäyttöinen Luotettava Luotettava Luotettava Suojaava Suojaava Suojaava Turvallinen Turvallinen Älykäs älykkäisiin sähköverkkoihin virta- ja jänniteanturit kytketään pistoliitännällä napoihin = anturien vaihtaminen helppoa älykäs manuaalinen avaus ja jälleenkytkentäominaisuus helppo asentaa ja käyttää Monikäyttöinen sopii monenlaisiin ja vaihteleviin käyttöympäristöihin kattava valikoima lisävarusteita (ylijännitesuojia, omakäyttömuuntaja jne.) kytkentäyksikköä voidaan ohjata erilaisilla ohjaimilla (Enstolta saatavilla tai SEL-ohjaimilla) yhteensopiva SCADA-kauko-ohjausjärjestelmän kanssa Luotettava pitkä käyttöikä sekä hyvä mekaaninen ja sähköinen kestävyys erittäin luotettavat tyhjiökatkaisijat, joita käytetään sähkömagneettisilla toimilaitteilla toimii vaikeissakin sääoloissa sopii kaikentyyppisiin ilmajohtoverkkoihin Suojaava rajoittaa jakelukeskeytyksen vaikutusaluetta ja lyhentää jakelukeskeytyksen kestoa nopeuttaa viallisen verkon osan paikantamista ja antaa välittömästi tiedon pysyvästä viasta toistuva jälleenkytkentä vian yhteydessä ilman vaurioita lisävarusteena saatavana ilmaeristeinen erotin, joka tuo lisää käyttöturvallisuutta Turvallinen ympäristöystävällinen (ei SF6-kaasua) kiinteä epoksieristys tyhjiötyyppinen katkaisija sulautuu ympäristöön: tyylikäs ja ajaton muotoilu 5

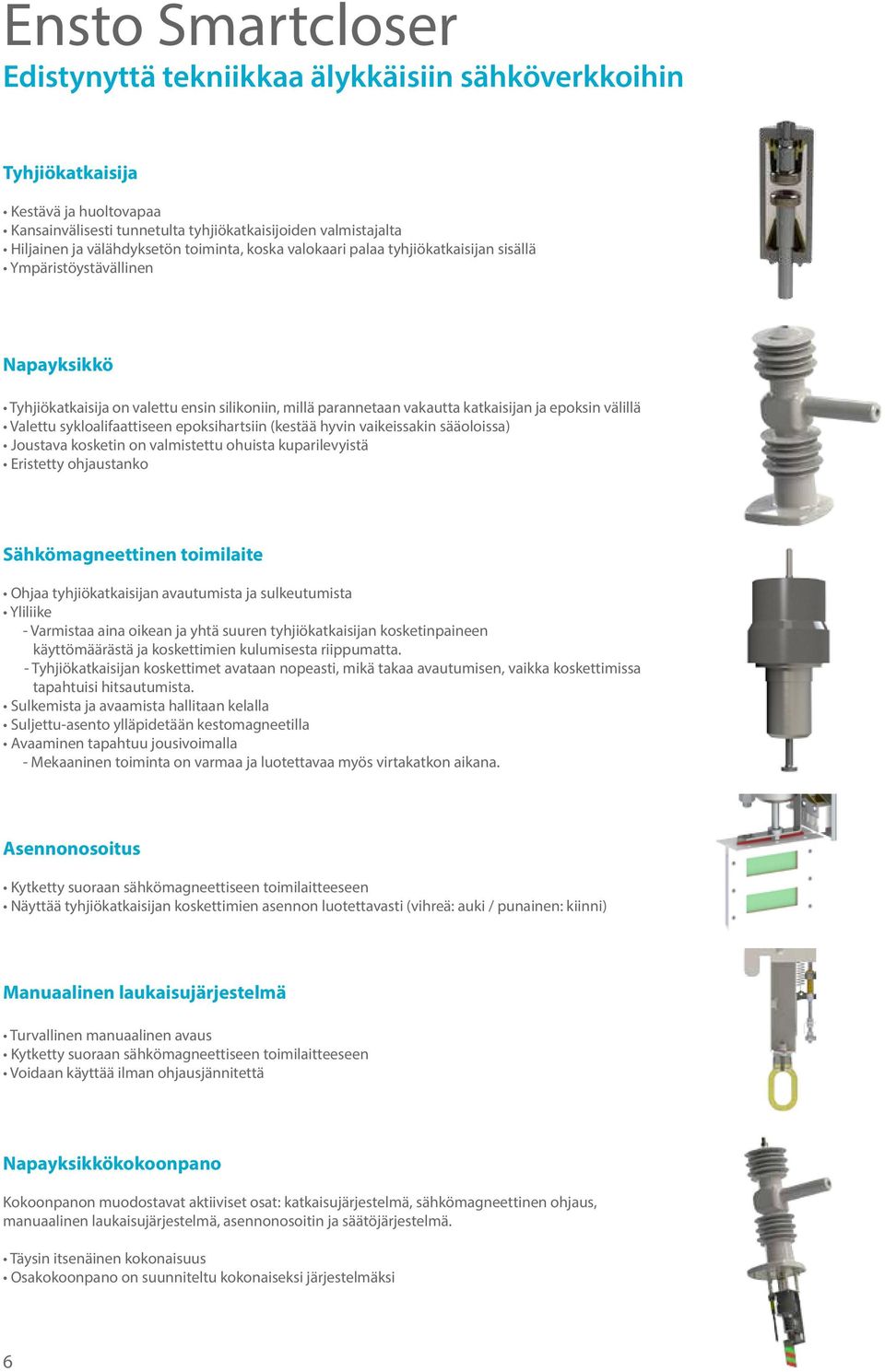

6 Ensto Smartcloser Edistynyttä tekniikkaa älykkäisiin sähköverkkoihin Tyhjiökatkaisija Kestävä ja huoltovapaa Kansainvälisesti tunnetulta tyhjiökatkaisijoiden valmistajalta Hiljainen ja välähdyksetön toiminta, koska valokaari palaa tyhjiökatkaisijan sisällä Ympäristöystävällinen Napayksikkö Tyhjiökatkaisija on valettu ensin silikoniin, millä parannetaan vakautta katkaisijan ja epoksin välillä Valettu sykloalifaattiseen epoksihartsiin (kestää hyvin vaikeissakin sääoloissa) Joustava kosketin on valmistettu ohuista kuparilevyistä Eristetty ohjaustanko Sähkömagneettinen toimilaite Ohjaa tyhjiökatkaisijan avautumista ja sulkeutumista Yliliike - Varmistaa aina oikean ja yhtä suuren tyhjiökatkaisijan kosketinpaineen käyttömäärästä ja koskettimien kulumisesta riippumatta. - Tyhjiökatkaisijan koskettimet avataan nopeasti, mikä takaa avautumisen, vaikka koskettimissa tapahtuisi hitsautumista. Sulkemista ja avaamista hallitaan kelalla Suljettu-asento ylläpidetään kestomagneetilla Avaaminen tapahtuu jousivoimalla - Mekaaninen toiminta on varmaa ja luotettavaa myös virtakatkon aikana. Asennonosoitus Kytketty suoraan sähkömagneettiseen toimilaitteeseen Näyttää tyhjiökatkaisijan koskettimien asennon luotettavasti (vihreä: auki / punainen: kiinni) Manuaalinen laukaisujärjestelmä Turvallinen manuaalinen avaus Kytketty suoraan sähkömagneettiseen toimilaitteeseen Voidaan käyttää ilman ohjausjännitettä Napayksikkökokoonpano Kokoonpanon muodostavat aktiiviset osat: katkaisujärjestelmä, sähkömagneettinen ohjaus, manuaalinen laukaisujärjestelmä, asennonosoitin ja säätöjärjestelmä. Täysin itsenäinen kokonaisuus Osakokoonpano on suunniteltu kokonaiseksi järjestelmäksi 6

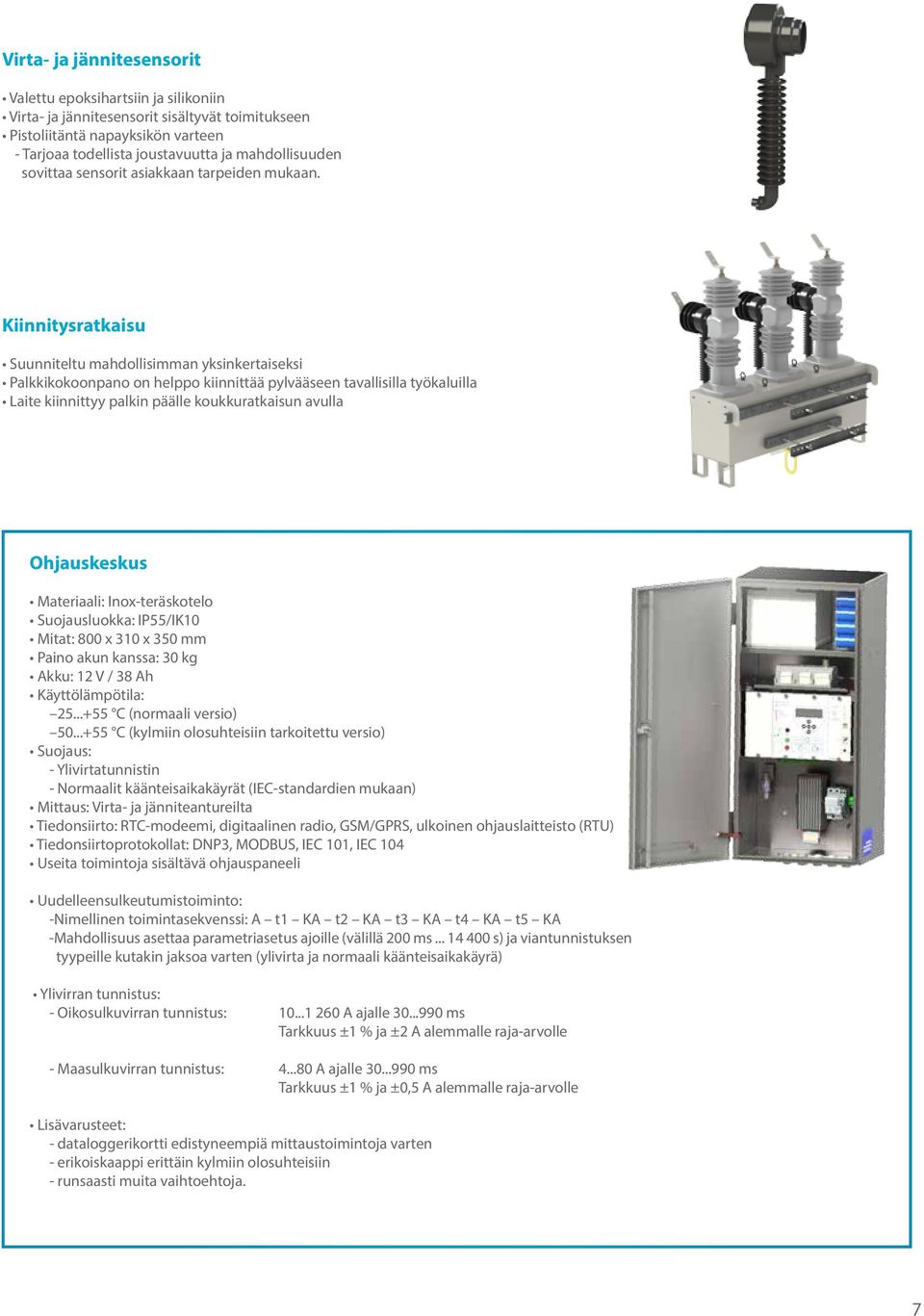

7 Virta- ja jännitesensorit Valettu epoksihartsiin ja silikoniin Virta- ja jännitesensorit sisältyvät toimitukseen Pistoliitäntä napayksikön varteen - Tarjoaa todellista joustavuutta ja mahdollisuuden sovittaa sensorit asiakkaan tarpeiden mukaan. Kiinnitysratkaisu Suunniteltu mahdollisimman yksinkertaiseksi Palkkikokoonpano on helppo kiinnittää pylvääseen tavallisilla työkaluilla Laite kiinnittyy palkin päälle koukkuratkaisun avulla Ohjauskeskus Materiaali: Inox-teräskotelo Suojausluokka: IP55/IK10 Mitat: 800 x 310 x 350 mm Paino akun kanssa: 30 kg Akku: 12 V / 38 Ah Käyttölämpötila: C (normaali versio) C (kylmiin olosuhteisiin tarkoitettu versio) Suojaus: - Ylivirtatunnistin - Normaalit käänteisaikakäyrät (IEC-standardien mukaan) Mittaus: Virta- ja jänniteantureilta Tiedonsiirto: RTC-modeemi, digitaalinen radio, GSM/GPRS, ulkoinen ohjauslaitteisto (RTU) Tiedonsiirtoprotokollat: DNP3, MODBUS, IEC 101, IEC 104 Useita toimintoja sisältävä ohjauspaneeli Uudelleensulkeutumistoiminto: -Nimellinen toimintasekvenssi: A t1 KA t2 KA t3 KA t4 KA t5 KA -Mahdollisuus asettaa parametriasetus ajoille (välillä 200 ms s) ja viantunnistuksen tyypeille kutakin jaksoa varten (ylivirta ja normaali käänteisaikakäyrä) Ylivirran tunnistus: - Oikosulkuvirran tunnistus: A ajalle ms Tarkkuus ±1 % ja ±2 A alemmalle raja-arvolle - Maasulkuvirran tunnistus: A ajalle ms Tarkkuus ±1 % ja ±0,5 A alemmalle raja-arvolle Lisävarusteet: - dataloggerikortti edistyneempiä mittaustoimintoja varten - erikoiskaappi erittäin kylmiin olosuhteisiin - runsaasti muita vaihtoehtoja. 7

8 8

9 9

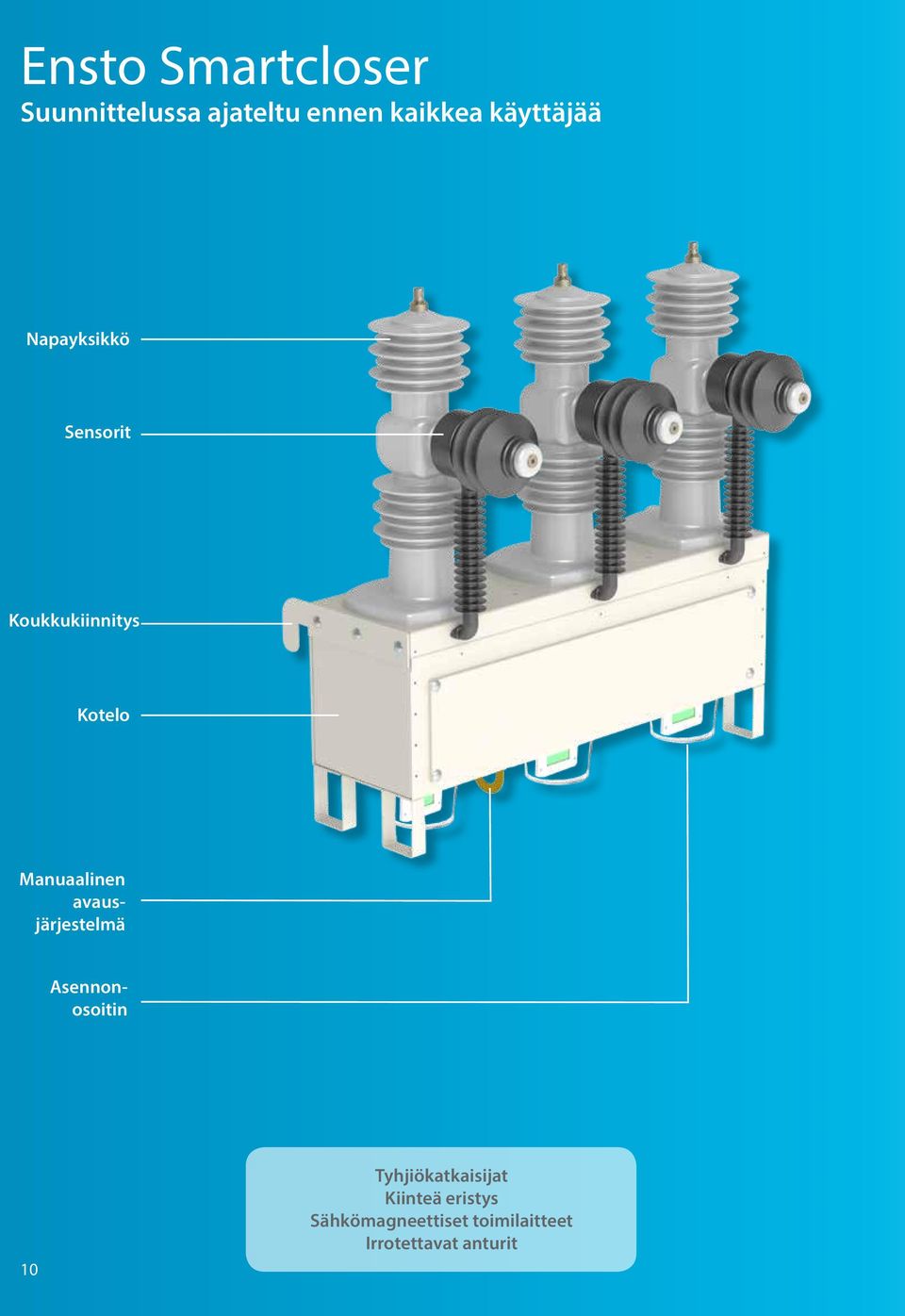

10 Ensto Smartcloser Suunnittelussa ajateltu ennen kaikkea käyttäjää Napayksikkö Sensorit Koukkukiinnitys Kotelo Manuaalinen avausjärjestelmä Asennonosoitin 10 Tyhjiökatkaisijat Kiinteä eristys Sähkömagneettiset toimilaitteet Irrotettavat anturit

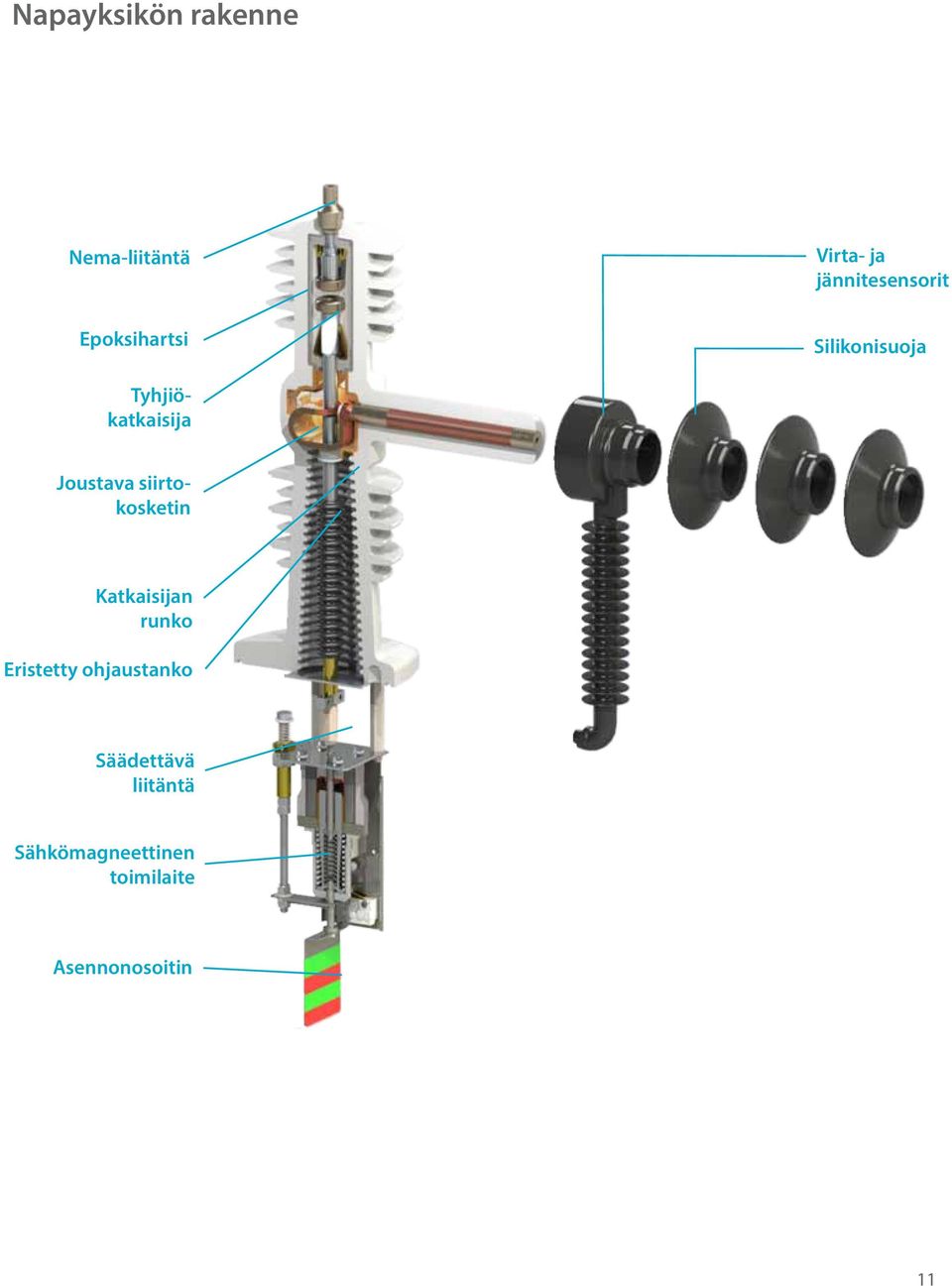

11 Napayksikön rakenne Nema-liitäntä Virta- ja jännitesensorit Epoksihartsi Silikonisuoja Tyhjiökatkaisija Joustava siirtokosketin Katkaisijan runko Eristetty ohjaustanko Säädettävä liitäntä Sähkömagneettinen toimilaite Asennonosoitin 11

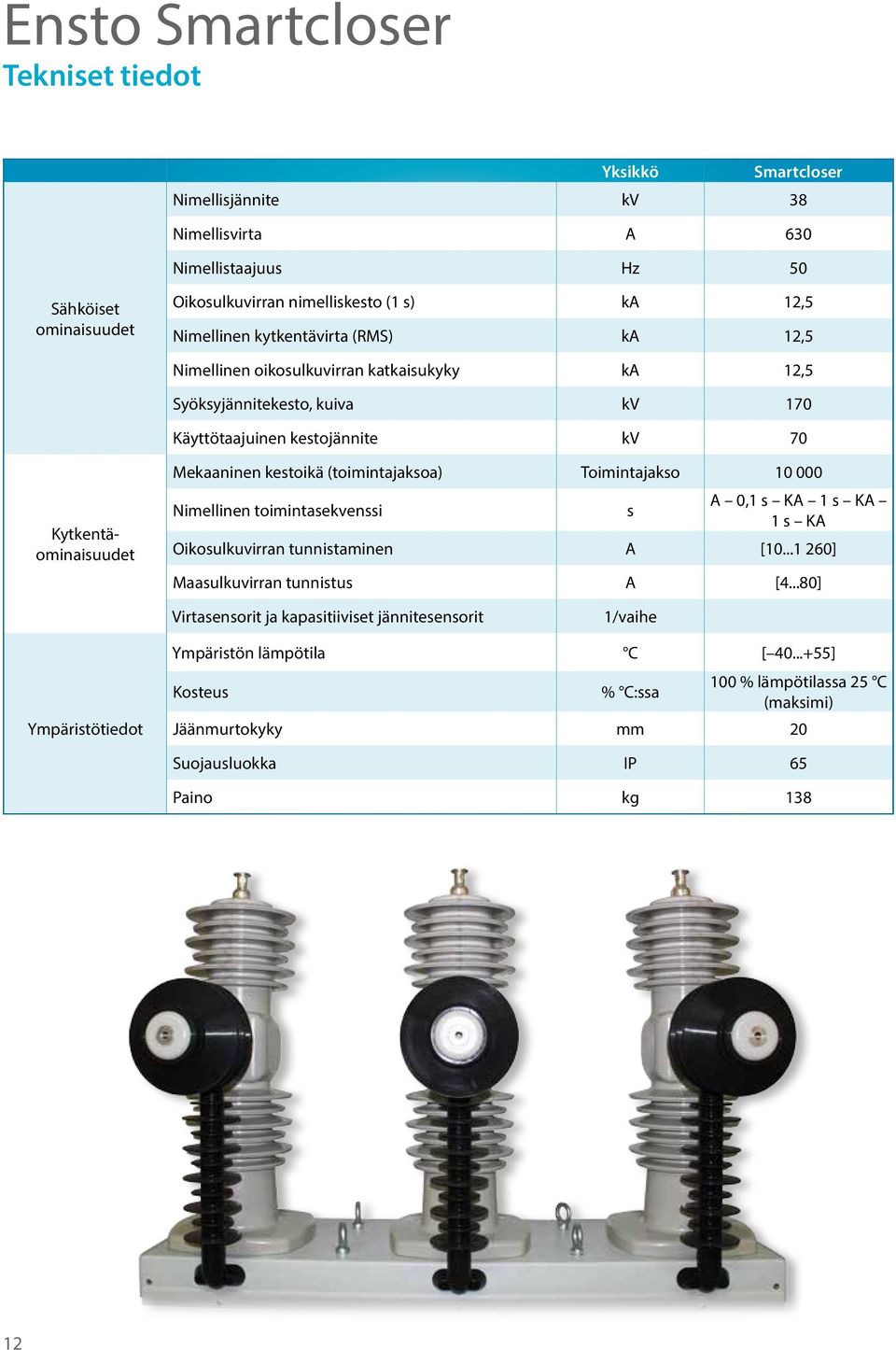

12 Ensto Smartcloser Tekniset tiedot Yksikkö Smartcloser Nimellisjännite kv 38 Nimellisvirta A 630 Nimellistaajuus Hz 50 Sähköiset ominaisuudet Oikosulkuvirran nimelliskesto (1 s) ka 12,5 Nimellinen kytkentävirta (RMS) ka 12,5 Nimellinen oikosulkuvirran katkaisukyky ka 12,5 Syöksyjännitekesto, kuiva kv 170 Käyttötaajuinen kestojännite kv 70 Kytkentäominaisuudet Mekaaninen kestoikä (toimintajaksoa) Toimintajakso Nimellinen toimintasekvenssi s A 0,1 s KA 1 s KA 1 s KA Oikosulkuvirran tunnistaminen A [ ] Maasulkuvirran tunnistus A [4...80] Virtasensorit ja kapasitiiviset jännitesensorit 1/vaihe Ympäristön lämpötila C [ ] Kosteus % C:ssa 100 % lämpötilassa 25 C (maksimi) Ympäristötiedot Jäänmurtokyky mm 20 Suojausluokka IP 65 Paino kg

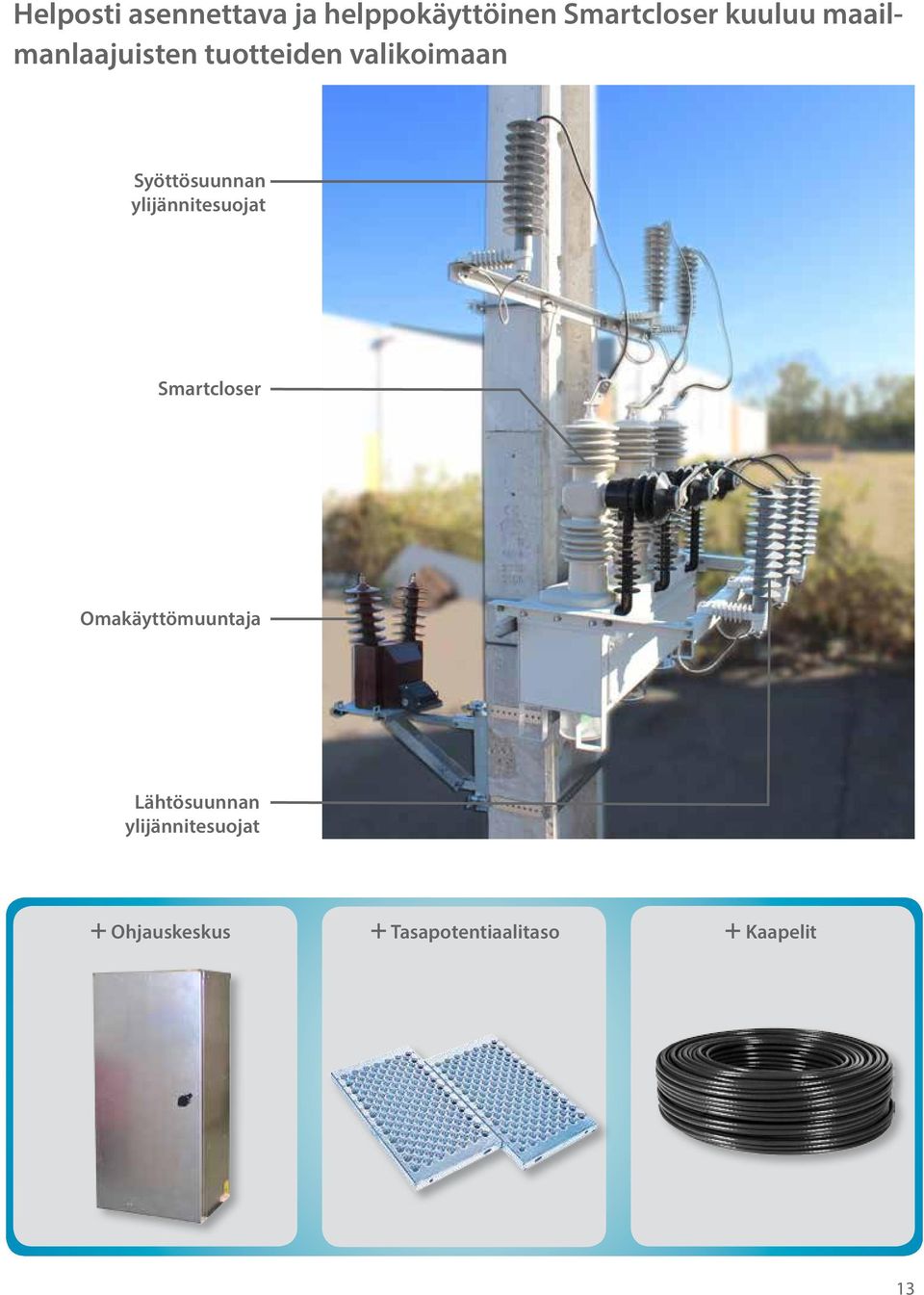

13 Helposti asennettava ja helppokäyttöinen Smartcloser kuuluu maailmanlaajuisten tuotteiden valikoimaan Syöttösuunnan ylijännitesuojat Smartcloser Omakäyttömuuntaja Lähtösuunnan ylijännitesuojat + Ohjauskeskus + Tasapotentiaalitaso + Kaapelit 13

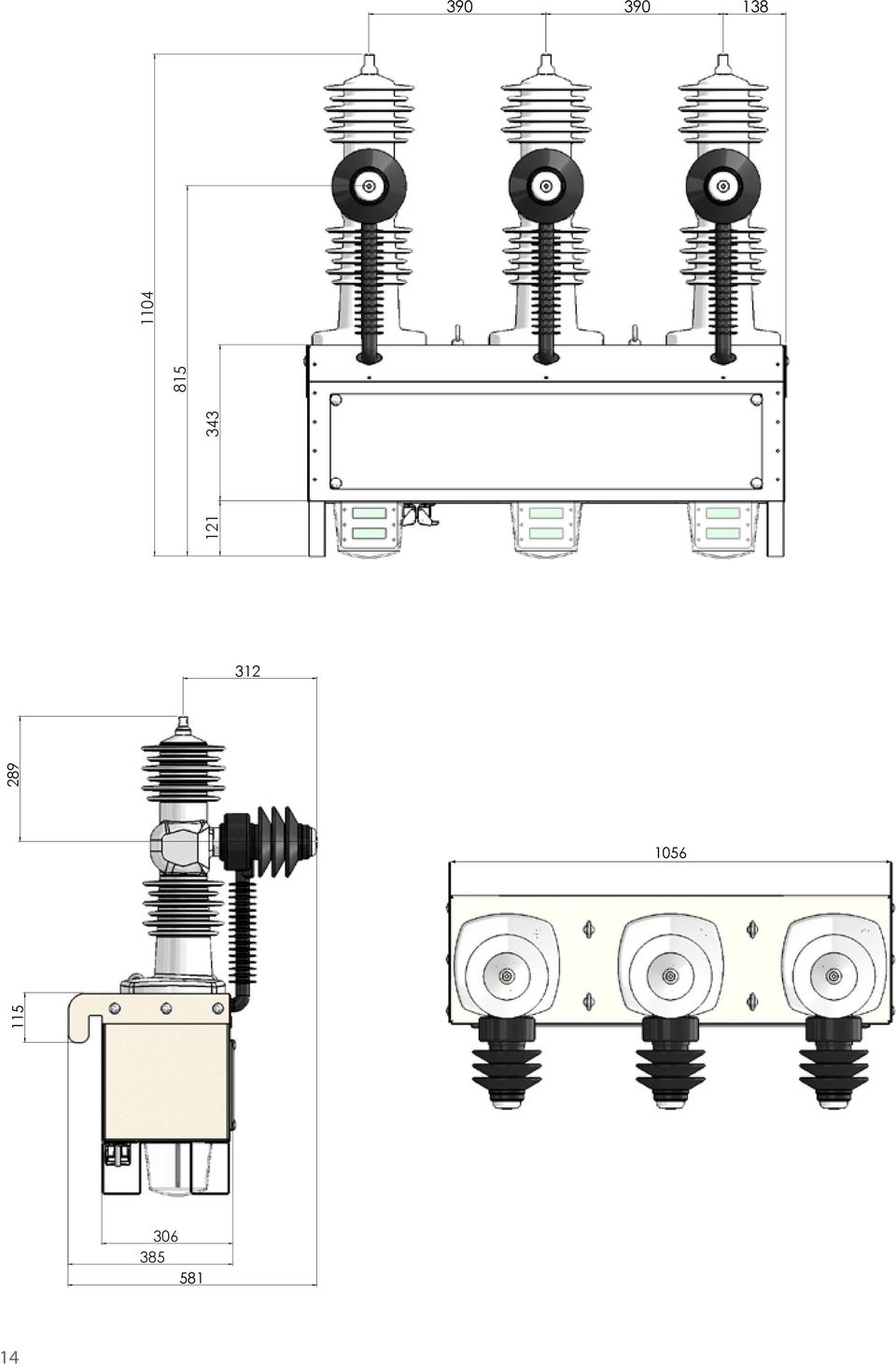

14

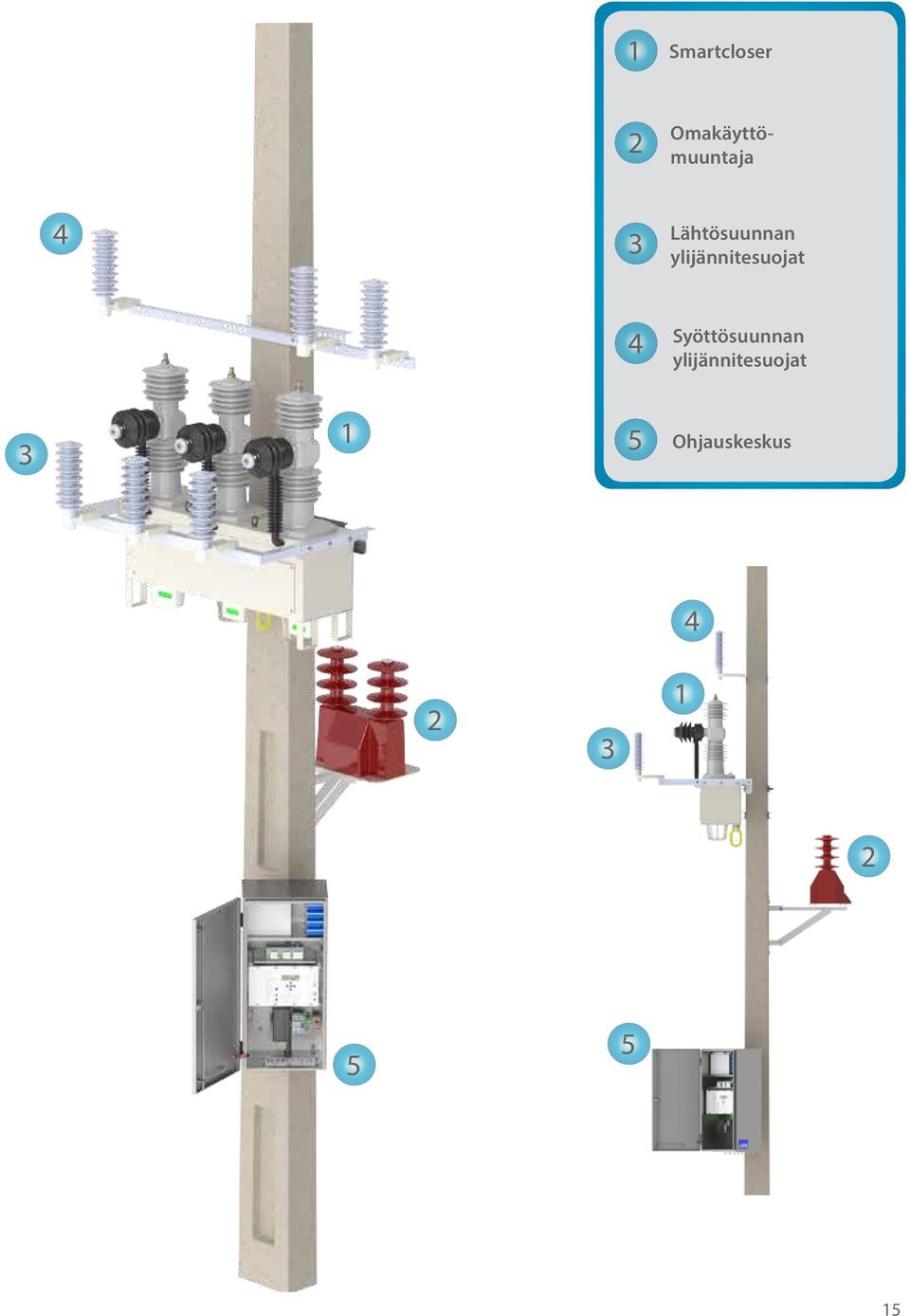

15 1 Smartcloser 2 Omakäyttömuuntaja 4 3 Lähtösuunnan ylijännitesuojat 4 Syöttösuunnan ylijännitesuojat Ohjauskeskus
