SPA-ZC22 Väyläliitäntämoduuli

Koko: px
Aloita esitys sivulta:

Download "SPA-ZC22 Väyläliitäntämoduuli"

Transkriptio

1 SPA-ZC Väyläliitäntämoduuli Käyttöohje ja tekninen selostus ON ON RS Ser. No POWER UAUX 0//0 V DC 0/0/30/40 V AC 4/48/60 V DC AUX INT Tx 3 4 SPA-ZC B0M 4BM 3BM B3M B4M SC RS 48 SPA OPTICAL REPEATER MASTER SLAVE Rx 3 4 S S S 0 S _ L N PE SERIAL PORT SPA / RS 48 SERIAL PORT RS 3

2 MRS 7943-MUM FI Julkaistu Versio A (korvaa 34 SPACOM 38 FI) Tarkastanut EP Hyväksynyt KR SPA-ZC Väyläliitäntämoduuli Pidätämme itsellämme oikeuden muutoksiin ilman ennakkoilmoitusta Yleistä SPACOM-tuotteet, kuten releet ja hälytyskeskukset, liitetään kuituoptiseen SPA-väylään liitäntämoduulien avulla. Väyläliitäntämoduuli SPA-ZC muuttaa SPA-väylän optiset signaalit sähköisiksi RS 48, SPA (+ V) tai RS 3 tason signaaleiksi ja päinvastoin. Väyläliitäntämoduuli on varustettu omalla sisäisellä apuenergian syöttöyksiköllä. Tämän ansiosta väyläliitäntämoduuli voidaan irrottaa SPACOM-kojeesta SPA-väylän tietoliikenteen siitä häiriintymättä. Väyläliitäntämoduuli on varustettu yhdellä 9- napaisella D-tyypin liittimellä RS 48- tai SPAliitäntää varten, yhdellä -napaisella D-tyypin liittimellä RS 3-liitäntää varten sekä, tilauksen mukaan, kahdella tai viidellä optoliitinparilla valokaapelisilmukoita varten. Valokaapelisilmukat voivat perustua muovipohjaisiin valokaapeleihin, lasikuitupohjaisiin valokaapeleihin tai näihin molempiin. Väyläliitäntämoduuli asennetaan kojeiston kojetilaan tai kojekaappiin. Väyläliitäntämoduulin liitäntäjohto liitetään SPACOM-kojeen selkäpuolen D-tyypin liittimeen. Väyläliitäntämoduuli SPA-ZC voidaan liittää kaikkiin SPACOM-kojeisiin, jotka on varustettu D-tyypin liittimellä. Väyläliitäntämoduuli voidaan myös liittää tiedonsiirron isäntälaitteisiin, kuten SACO 48D4 tai SRIO 000M.

3 Toimintaperiaate äyläliitäntämoduuli on varustettu sisäisellä syöttöyksiköllä, jota syötetään ulkoisesta teholähteestä. Apujännitesyöttö on galvaanisesti erotettu moduulin elektroniikasta. Kahdella optisella liitinparilla varustetut väyläliitäntämoduulien apujännite voidaan ottaa myös yksinomaan SPACOM-kojeelta. Huom! Viidellä optoliitinparilla varustetuissa väyläliitäntämoduuleissa apuenergian syöttömahdollisuus isäntäkojeelta on kytketty pois. Viidellä optoliitinparilla varustetut väyläliitäntämoduulit tulee aina syöttää ulkoisesta energialähteestä. Haluttu tietoliikennemuoto valitaan etupaneelin DIP-kytkimillä oheisen taulukon mukaisesti: Kytkinryhmä S S Kytkinnumero Sarjamuotoinen RS SPA-liikennemuoto Optinen toistin Isäntäkoje Orjakoje 0 0 RS 3 DTR, viive 0 Kytkimillä S/ S/6 valitaan 9-napaisen liittimen tiedonsiirtomuodoksi RS 48 tai SPA. Suojareleiden tiedonsiirtomuoto on esitetty jaksossa "Liitännät" suojareleen käyttöohjeen yleisessä osassa. Kytkimillä S/7, S/8 ja S/ S/3 valitaan väyläliitäntämoduulin toimintamuoto seuraavan selostuksen mukaan: - Isäntälaitemuoto: Isäntälaitemuotoa käytetään, kun väyläliitäntämoduuli kytketään SPACOM-kojeeseen, joka toimii isäntälaitteena järjestelmässä. - Orjalaitemuoto: Orjalaitemuotoa käytetään, kun väyläliitäntämoduuli kytketään SPACOM-kojeeseen, joka toimii orjalaitteena järjestelmässä. - Optinen toistinasema Optinen toistinasema on järjestelmä, jossa isäntälaite liitetään järjestelmään optisella kytkennällä. Tässä tapauksessa isäntälaite kytketään liittimiin Tx/Rx ja orjalaitteet kytketään optoliittimiin Tx/Rx, Tx3/Rx3 Kytkimellä S/4 valitaan RS 3 portin DTRsignaalille erityinen toiminta. Normaalisti kytkin S/4 tulee olla asennossa. Kun S/4 on asennossa, on DTR-signaali jatkuvasti aktivoituneena ja sarjaportti toimii normaalilla tavalla. Kun S/4 on asennossa 0, aktivoituu viivetoiminto, joka inaktivoi DTR-signaalin noin min kuluttua väyläliitäntämoduulin kautta kulkevan tietoliikenteen päätyttyä. Kun tietoliikenne taas käynnistyy, aktivoituu DTR-signaali taas. Toimintoa voidaan käyttää yhdessä häiriötallenninmoduulin SPCR 8C7 kanssa. Väyläliitäntämoduuli on varustettu diagnostiikkadioden. Diodi "POWER AUX" ilmoittaa, että apuenergia syötetään ulkoiselta teholähteeltä ja että sisäinen syöttöyksikkö toimii moitteettomasti. "POWER INT"-valodiodi palaa, kun apuenergia syötetään isäntäkojeelta ja syöttöyksikkö toimii moitteettomasti. "SC"-valodiodit vilkkuvat tiedonsiirron mukaan, kun väylällä on liikennettä. 3

4 Rakenne Väyläliitäntämoduuli koostuu, optoliitinparien lukumäärästä riippuen, yhdestä tai kahdesta piirilevystä, jotka on asennettu teräslevykoteloon. Väyläliitäntämoduuli asennetaan useimmiten seinälle kojekaapin sisälle ja kiinnitetään neljällä M4-ruuvilla. Valokaapelit ankkuroidaan väyläliitäntämoduulin yläreunan muovikiinnikkeisiin nippusiteillä ja painetaan paikoilleen lähetinliittimiin Tx ja vastaanottoliittimiin Rx. Valokaapelien erityisominaisuudet tulee huomioida niitä käsiteltäessä, asennettaessa, ankkuroitaessa ja kytkettäessä. Valokaapeleiden ominaisuuksista annetaan yksityiskohtaista tietoa käyttöohjeessa 34 SPA 3 FI, Muovikuitupohjaiset valokaapelit, ominaisuuksia ja asennusohjeet. Uaux 9 SPA-ZC RS48 TTL RS Rx Tx Kuva. Väyläliitäntämoduulin SPA-ZC lohkokaavio. Katkoviivalla merkityllä alueella olevat optoliitinparit eivät kuulu kaikkiin lajimerkkeihin 0,8 8,6 60, 7, ON ON ,3 40,3 POWER AUX INT RS SPA-ZC B0M Ser. No 4BM UAUX 3BM 0//0 V DC B3M 0/0/30/40 V AC B4M 4/48/60 V DC Tx 3 4 SC RS 48 SPA OPTICAL REPEATER MASTER SLAVE Rx 3 4 S S S 0 S _ L N PE SERIAL PORT SPA / RS 48 SERIAL PORT RS 3 Ø 4 Kuva. Väyläliitäntämoduulin SPA-ZC mittapiirros 4

5 Optinen/ sähköinen liityntä Valokaapelina voidaan käyttää joko muovikuitupohjaista kaapelia tai lasikuitupohjaista kaapelia tai molempia kaapelityyppejä tarpeen mukaan. Kosketinaluslaatta Ruuvi SPA-, RS 48- ja RS 3-muotoja käytetään väyläliitäntämoduulin ja SPACOM-kojeiden välisessä tietoliikenteessä. Väyläliitäntämoduulilta toiselle tieto siirtyy valokaapeleita pitkin. Liitäntäkaapeli on kummassakin päässä varustettu D-tyypin liittimellä. Toinen pää on lisäksi varustettu maajohtimella, joka kytketään 6 mm M3 ruuvin avulla kiinnitysreikään, joka sijaitsee SPACOM-kojeen takaseinän D-tyypin liittimen vieressä. SPACOMlaite 4 SPA-ZC Liitäntäkaapelipakkaus sisältää ruuvin, aluslaatan ja mutterin. Mutteria ei tarvita, jos maajohdin kytketään maadoitusreikään. Kuva 3. Liitäntäkaapelin maadoitus +L -L PE Apusähkön liitäntä Uaux 3 Uaux 4 6 PE RS 48 DATA A DATA B RTS A RTS B SPA TxD in RxD out 9-napainen D-tyypin SPAväyläliitin (naaras) GND +8 V in -napainen D-tyypin RS3 C väyläliitin (naaras) TxD in RxD out GND DTR Kuva 4. Liittimien nastajärjestys

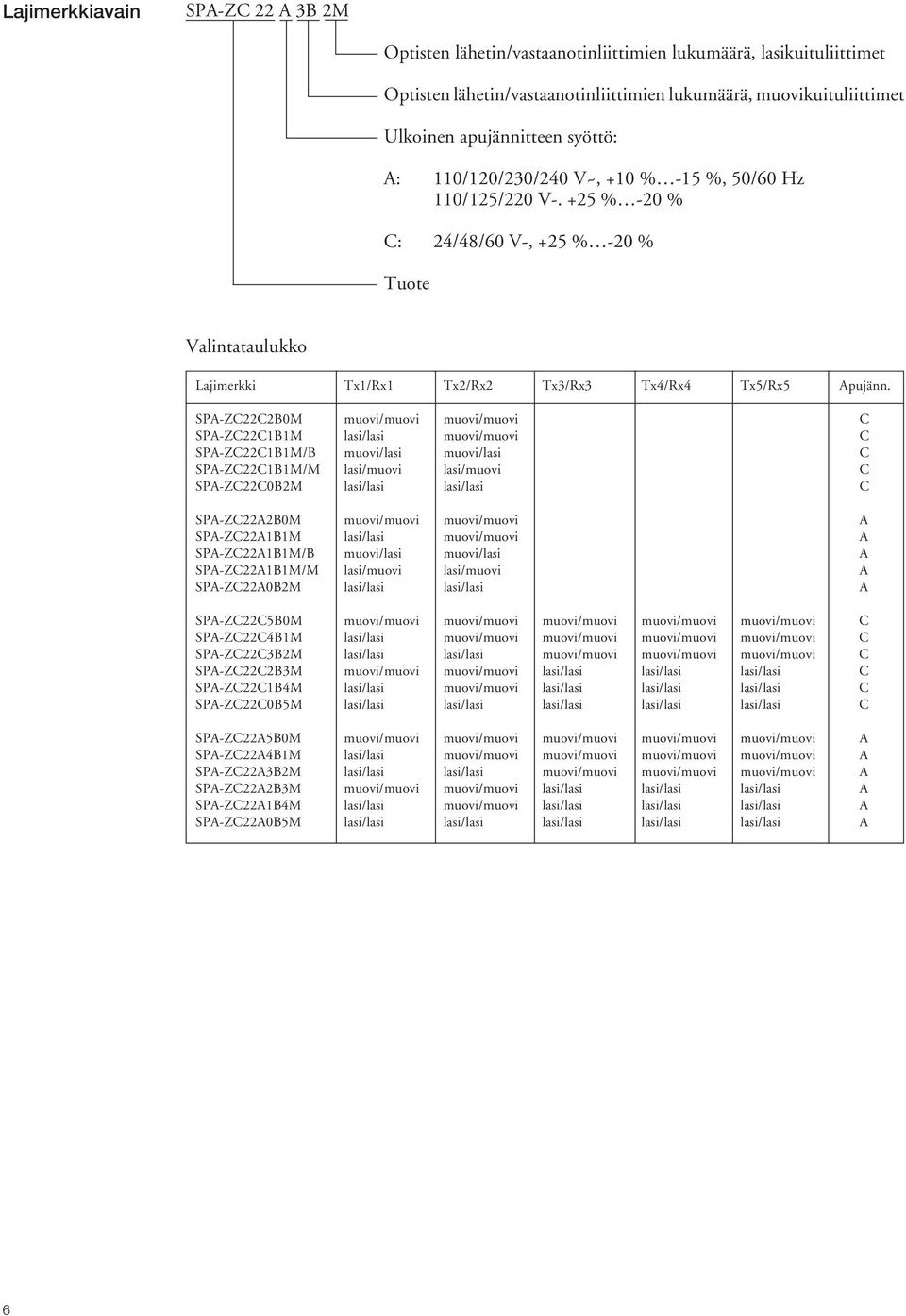

6 Lajimerkkiavain SPA-ZC A 3B M Optisten lähetin/vastaanotinliittimien lukumäärä, lasikuituliittimet Optisten lähetin/vastaanotinliittimien lukumäärä, muovikuituliittimet Ulkoinen apujännitteen syöttö: A: 0/0/30/40 V~, +0 % - %, 0/60 Hz 0//0 V-. + % -0 % C: 4/48/60 V-, + % -0 % Tuote Valintataulukko Lajimerkki Tx/Rx Tx/Rx Tx3/Rx3 Tx4/Rx4 Tx/Rx Apujänn. SPA-ZCCB0M muovi/muovi muovi/muovi C SPA-ZCCBM lasi/lasi muovi/muovi C SPA-ZCCBM/B muovi/lasi muovi/lasi C SPA-ZCCBM/M lasi/muovi lasi/muovi C SPA-ZCC0BM lasi/lasi lasi/lasi C SPA-ZCAB0M muovi/muovi muovi/muovi A SPA-ZCABM lasi/lasi muovi/muovi A SPA-ZCABM/B muovi/lasi muovi/lasi A SPA-ZCABM/M lasi/muovi lasi/muovi A SPA-ZCA0BM lasi/lasi lasi/lasi A SPA-ZCCB0M muovi/muovi muovi/muovi muovi/muovi muovi/muovi muovi/muovi C SPA-ZCC4BM lasi/lasi muovi/muovi muovi/muovi muovi/muovi muovi/muovi C SPA-ZCC3BM lasi/lasi lasi/lasi muovi/muovi muovi/muovi muovi/muovi C SPA-ZCCB3M muovi/muovi muovi/muovi lasi/lasi lasi/lasi lasi/lasi C SPA-ZCCB4M lasi/lasi muovi/muovi lasi/lasi lasi/lasi lasi/lasi C SPA-ZCC0BM lasi/lasi lasi/lasi lasi/lasi lasi/lasi lasi/lasi C SPA-ZCAB0M muovi/muovi muovi/muovi muovi/muovi muovi/muovi muovi/muovi A SPA-ZCA4BM lasi/lasi muovi/muovi muovi/muovi muovi/muovi muovi/muovi A SPA-ZCA3BM lasi/lasi lasi/lasi muovi/muovi muovi/muovi muovi/muovi A SPA-ZCAB3M muovi/muovi muovi/muovi lasi/lasi lasi/lasi lasi/lasi A SPA-ZCAB4M lasi/lasi muovi/muovi lasi/lasi lasi/lasi lasi/lasi A SPA-ZCA0BM lasi/lasi lasi/lasi lasi/lasi lasi/lasi lasi/lasi A 6

7 7

8 ABB Oy Sähköasema-automaatio PL VAASA Puhelin: 00 Telefax: MRS 7943-MUM FI
