Relion 615 sarja. Muuntajan suojaus ja ohjaus RET615 Ostajan opas

Transkriptio

1 Relion 615 sarja Muuntajan suojaus ja ohjaus Ostajan opas

2 Sisältö 1. Kuvaus Vakiokonfiguraatiot Suojaustoiminnot Käyttöalue Tuetut ABB-ratkaisut Ohjaus Mittaukset Häiriötallennin Tapahtumarekisteri Rekisteröidyt arvot Kunnonvalvonta Laukaisupiirivalvonta Itsevalvonta Sulakevian valvonta Käytönvalvonta Tulot ja lähdöt Aseman tietoliikenne Tekniset tiedot Paikallinen käyttöliittymä Asennustavat Relekotelo ja releen pistoyksikkö Valinta- ja tilaustiedot Lisävarusteet ja tilaustiedot Työkalut Tietoverkkojen turvallisuus Liitäntäkaaviot Sertifikaatit Viitteet Toiminnot, koodit ja merkinnät Julkaisun versiohistoria...59 Vastuuvapautuslauseke Tämän asiakirjan sisältämät tiedot voivat muuttua ilman eri ilmoitusta. Tietoja ei tule pitää ABB Oy:tä sitovina. ABB Oy ei ole vastuussa tämän asiakirjan mahdollisesti sisältämistä virheistä. Copyright 2017 ABB. Kaikki oikeudet pidätetään. Tavaramerkit ABB ja Relion ovat ABB-konsernin rekisteröimiä tavaramerkkejä. Muut tässä julkaisussa mainitut brändi- tai tuotenimet voivat olla omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 2 ABB

3 Julkaistu: Revisio: A 1. Kuvaus on erityinen muuntajien suoja- ja ohjausrele (älykäs elektroninen laite), joka on tarkoitettu sähkölaitosten ja teollisuuden sähkönjakelujärjestelmien tehomuuntajiin sekä yksikkö- ja jännitteennostomuuntajiin generaattorimuuntajalohkot mukaan lukien. kuuluu ABB:n Relion - tuoteperheeseen ja on osa ABB:n suojaus- ja ohjaustuotteiden 615-sarjaa. 615-sarja koostuu pienikokoisista suojareleistä, joissa käytetään irrotettavia yksiköitä. Rakenteeltaan täysin uudistettu 615-sarja on suunniteltu hyödyntämään kaikki sähköasemien automaatiolaitteiden tietoliikennettä ja yhteiskäyttöä koskevaniec standardin tarjoamat mahdollisuudet. Releen voi ottaa käyttöön heti, kun sen vakiokokoonpanoon on määritetty sovelluskohtaiset asetukset. 615-sarjan releet tukevat useita tietoliikenneyhteysprotokollia, kuten IEC 61850GOOSE-viestinnällä, IEC LE (paitsi RED615:ssä), IEC , Modbus ja DNP3. Profibus DPV1 -kommunikointiprotokolla on tuettu käyttämällä protokollakonvertteria SPA-ZC Vakiokonfiguraatiot on saatavana kahdeksana vaihtoehtoisena vakiokonfiguraationa. Vakiosignaalikonfiguraatiota voidaan muuttaa Protection and Control IED Manager PCM600:n signaalimatriisin tai graafisen sovellustoiminnallisuuden avulla. Lisäksi PCM600:n sovellusten konfigurointitoiminnallisuus tukee monitasoisten loogisten toimintojen luomista käyttäen erilaisia loogisia elementtejä, kuten ajastimia ja flip-flopeja. Yhdistelemällä suojaustoimintoja loogisten toimintolohkojen kanssa releen konfigurointia voidaan mukauttaa käyttäjäkohtaisten sovellusten vaatimuksiin. Rele toimitetaan tehtaalta oletuskytkennöillä, joita on kuvattu binääritulojen, binäärilähtöjen, toiminto toiminnolle -kytkentöjen ja hälytys-ledien toiminnallisissa kaavioissa. Suunnattujen suojaustoimintojen positiivinen mittaussuunta on kohti lähtevää syöttöä. ABB 3

4 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Muuntajan suojaus ja ohjaus MUUNTAJIEN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO A SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 3I (HV) I2> 46 3Ith>T 49T 3I>/Io>BF 51BF/51NBF 3I>>> 50P/51P 3I> 51P-1 3I>> 51P-2 I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen käyttöliittymä OR 3 Io (HV) 6 RTD 2 ma 3I (LV) Io> 51N-1 18 MAP MAP I2> 46 3I>>> 50P/51P 3 Io>> 51N-2 3I> 51P-1 ARC 50L/50NL diolo> 87NL Io Io 3I>> 51P-2 3dI>T 87T KUNNONSEURANTA JA VALVONTA CBCM CBCM OPTS OPTM 2 OHJAUS JA INDIKOINTI 1) TCS TCM Kohde Ohj 2) Ind 3) CB 1 - DC 2 3 ES 1 2 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto TIETOLIIKENNE Protokollat: IEC Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP MITTAUS - Muuntajan yläjännitepuoli: I, Io - Muuntajan alajännitepuoli: I - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit Analogiset liitynnät 1) Virtamuuntaja 7 Jännitemuuntaja - 1) Tavanomaiset muuntajatulot TPOSM 84M HUOMAUTUKSET 5 Päälaukaisutoiminto Sulkurele 94/86 Valinnaiset toiminnot 3 Instanssien määrä Laskettu arvo Io/Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-C90DE25B-AEC FC8-F4604ACDB769 V1 FI Kuva 1. Vakiokonfiguraation A toiminnallinen yleiskatsaus 4 ABB

5 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Muuntajan suojaus ja ohjaus MUUNTAJIEN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO B SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 3I (HV) I2> 46 3Ith>T 49T 3I>/Io>BF 51BF/51NBF 3I>>> 50P/51P 3I> 51P-1 3I>> 51P-2 I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen käyttöliittymä OR Io 6 RTD 2 ma Io (LV) 18 MAP MAP Io> 51N-1 Io>> 51N-2 diolo> 87NL Io 3dI>T 87T KUNNONSEURANTA JA VALVONTA CBCM CBCM OPTS OPTM 2 TCS TCM TIETOLIIKENNE Protokollat: IEC Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP 3 3I (LV) I2> 46 3I>>> 50P/51P 3 3I> 51P-1 ARC 50L/50NL 3I>> 51P-2 OHJAUS JA INDIKOINTI 1) Kohde Ohj 2) Ind 3) CB 1 - DC 2 3 ES 1 2 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto MITTAUS - Muuntajan yläjännitepuoli: I - Muuntajan alajännitepuoli: I, Io - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit Analogiset liitynnät 1) Virtamuuntaja 7 Jännitemuuntaja - 1) Tavanomaiset muuntajatulot TPOSM 84M HUOMAUTUKSET 5 Päälaukaisutoiminto Sulkurele 94/86 Valinnaiset toiminnot 3 Instanssien määrä Laskettu arvo Io/Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-C948BC5D FC-B8C3F7BA5BAB V1 FI Kuva 2. Vakiokonfiguraation B toiminnallinen yleiskatsaus ABB 5

6 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Muuntajan suojaus ja ohjaus MUUNTAJIEN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO C SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 3I (HV) I2> 46 3Ith>T 49T 3I>/Io>BF 51BF/51NBF 3I>>> 50P/51P 3I> 51P-1 3I>> 51P-2 I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen käyttöliittymä OR 3 Io (HV) 6 RTD 2 ma 3I (LV) Io> 51N-1 diohi> 87NH 18 MAP MAP I2> 46 3I>>> 50P/51P 3 3dI>T 87T Io Io>> 51N-2 3I> 51P-1 Io ARC 50L/50NL 3I>> 51P-2 KUNNONSEURANTA JA VALVONTA CBCM CBCM OPTS OPTM 2 OHJAUS JA INDIKOINTI 1) TCS TCM Kohde Ohj 2) Ind 3) CB DC ES TIETOLIIKENNE Protokollat: IEC Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP MITTAUS - Muuntajan yläjännitepuoli: I, Io - Muuntajan alajännitepuoli: I - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto Analogiset liitynnät 1) Virtamuuntaja 7 Jännitemuuntaja - 1) Tavanomaiset muuntajatulot TPOSM 84M HUOMAUTUKSET 5 Päälaukaisutoiminto Sulkurele 94/86 Valinnaiset toiminnot 3 Instanssien määrä Laskettu arvo Io/Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-F8F3319F-B60D-47EF-A BC683D6C V1 FI Kuva 3. Vakiokonfiguraation C toiminnallinen yleiskatsaus 6 ABB

7 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Muuntajan suojaus ja ohjaus MUUNTAJIEN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO D SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 3I (HV) I2> 46 3Ith>T 49T 3I>/Io>BF 51BF/51NBF 3I>>> 50P/51P 3I> 51P-1 3I>> 51P-2 I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen käyttöliittymä OR Io 6 RTD 2 ma Io (LV) 18 MAP MAP diohi> 87NH Io> 51N-1 3dI>T 87T Io>> 51N-2 KUNNONSEURANTA JA VALVONTA CBCM CBCM OPTS OPTM 2 TCS TCM TIETOLIIKENNE Protokollat: IEC Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP Io OHJAUS JA INDIKOINTI 1) MITTAUS 3 3I (LV) I2> 46 3I>>> 50P/51P 3 3I> 51P-1 ARC 50L/50NL 3I>> 51P-2 Kohde Ohj 2) Ind 3) CB 1 - DC 2 3 ES 1 2 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto - Muuntajan yläjännitepuoli: I - Muuntajan alajännitepuoli: I, Io - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit Analogiset liitynnät 1) Virtamuuntaja 7 Jännitemuuntaja - 1) Tavanomaiset muuntajatulot TPOSM 84M HUOMAUTUKSET 5 Päälaukaisutoiminto Sulkurele 94/86 Valinnaiset toiminnot 3 Instanssien määrä Laskettu arvo Io/Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-422AE187-3E2A-4A20-BBE2-2B8A840DC1FA V1 FI Kuva 4. Vakiokonfiguraation D toiminnallinen yleiskatsaus ABB 7

8 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Muuntajan suojaus ja ohjaus Uo U L1 U L2 U L3 MUUNTAJIEN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO E SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 3I (HV) I2> 46 3Ith>T 49T 3I>/Io>BF 51BF/51NBF 3I>>> 50P/51P 3I> 51P-1 3I>> 51P-2 I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen käyttöliittymä OR 3 2xRTD 1xmA Io (HV) Io> 51N-1 18 MAP MAP I2> 46 3 Io>> 51N-2 ARC 50L/50NL diolo> 87NL Io Io 3dI>T 87T 3I (HV) KUNNONSEURANTA JA VALVONTA 2 FUSEF 60 TCS TCM CBCM CBCM OHJAUS JA INDIKOINTI 1) OPTS OPTM TIETOLIIKENNE Protokollat: IEC /9-2LE Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP MITTAUS 3I (LV) 3I>>> 50P/51P 3I> 51P-1 3I>> 51P-2 Kohde Ohj 2) Ind 3) CB DC ES Muuntajan yläjännitepuoli: I, Io, U, Uo, P, Q, E, pf - Muuntajan alajännitepuoli: I - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit U L1 U L2 U L3 2 3U< U> 59 U L1 U L2 U L3 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto Analogiset liitynnät 1) Virtamuuntaja Jännitemuuntaja 2) 7 5 1) Tavanomaiset muuntajatulot Uo 2 Uo> 59G TPOSM 84M 2) Yksi viidestä tulosta on varattu tulevia sovelluksia varten HUOMAUTUKSET 5 Päälaukaisutoiminto Sulkurele 94/86 Valinnaiset toiminnot 3 Instanssien määrä Laskettu arvo Io/Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-DC590CA4-DF86-499D-8B77-3DE0CB2997F0 V1 FI Kuva 5. Vakiokonfiguraation E toiminnallinen yleiskatsaus 8 ABB

9 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Muuntajan suojaus ja ohjaus Uo U L1 U L2 U L3 MUUNTAJIEN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO F SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 3I (HV) I2> 46 3Ith>T 49T 3I>/Io>BF 51BF/51NBF 3I>>> 50P/51P 3I> 51P-1 3I>> 51P-2 I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen käyttöliittymä OR Io 2 RTD 1 ma Io (LV) 18 MAP MAP Io> 51N-1 Io>> 51N-2 diolo> 87NL Io 3dI>T 87T 3I (HV) KUNNONSEURANTA JA VALVONTA 2 FUSEF 60 TCS TCM CBCM CBCM OPTS OPTM TIETOLIIKENNE Protokollat: IEC /9-2LE Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP 3 3I (LV) I2> 46 3I>>> 50P/51P 3 3I> 51P-1 ARC 50L/50NL 3I>> 51P-2 OHJAUS JA INDIKOINTI 1) Kohde Ohj 2) Ind 3) CB DC ES MITTAUS - Muuntajan yläjännitepuoli: I, U, Uo, P, Q, E, pf - Muuntajan alajännitepuoli: I, Io - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit U L1 U L2 U L3 2 3U< U> 59 U L1 U L2 U L3 2 Uo> 59G 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto TPOSM 84M Analogiset liitynnät 1) Virtamuuntaja Jännitemuuntaja 2) 1) Tavanomaiset muuntajatulot 2) Yksi viidestä tulosta on varattu tulevia sovelluksia varten 7 5 Uo HUOMAUTUKSET 5 Päälaukaisutoiminto Sulkurele 94/86 Valinnaiset toiminnot 3 Instanssien määrä Laskettu arvo Io/Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-7F2F76A7-E9D A C V1 FI Kuva 6. Vakiokonfiguraation F toiminnallinen yleiskatsaus ABB 9

10 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Muuntajan suojaus ja ohjaus Uo U L1 U L2 U L3 SUOJAUS MUUNTAJIEN SUOJAUS- JA OHJAUSRELE PAIKALLINEN KÄYTTÖLIITTYMÄ VAKIOKONFIGURAATIO RELEEN TOIMINNALLISUUTEEN SISÄLTYY: G 3I (HV) I2> 46 3Ith>T 49T 3I>/Io>BF 51BF/51NBF 3I>>> 50P/51P 3I> 51P-1 3I>> 51P-2 I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen käyttöliittymä OR 2xRTD 1xmA Io (HV) Io> 51N-1 diohi> 87NH 18 MAP MAP 3dI>T 87T Io Io>> 51N-2 3I (HV) KUNNONSEURANTA JA VALVONTA 2 FUSEF 60 TCS TCM CBCM CBCM OPTS OPTM TIETOLIIKENNE Protokollat: IEC /9-2LE Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP 3 3I (LV) I2> 46 3I>>> 50P/51P 3 3I> 51P-1 Io ARC 50L/50NL 3I>> 51P-2 U L1 U L2 U L3 OHJAUS JA INDIKOINTI 1) Kohde Ohj 2) Ind 3) CB 1 - DC 2 3 ES 1 2 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto MITTAUS - Muuntajan yläjännitepuoli: I, Io, U, Uo, P, Q, E, pf - Muuntajan alajännitepuoli: I - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit Analogiset liitynnät 1) Virtamuuntaja Jännitemuuntaja 1) Tavanomaiset muuntajatulot 7 5 U L1 U L2 U L3 2 3U< U> 59 2 Uo> 59G TPOSM 84M Uo HUOMAUTUKSET 5 Päälaukaisutoiminto Sulkurele 94/86 Valinnaiset toiminnot 3 Instanssien määrä Laskettu arvo Io/Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-D133822F-DB95-4CF6-B971-9D67054A5731 V1 FI Kuva 7. Vakiokonfiguraation G toiminnallinen yleiskatsaus 10 ABB

11 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Muuntajan suojaus ja ohjaus Uo U L1 U L2 U L3 SUOJAUS MUUNTAJIEN SUOJAUS- JA OHJAUSRELE PAIKALLINEN KÄYTTÖLIITTYMÄ VAKIOKONFIGURAATIO RELEEN TOIMINNALLISUUTEEN SISÄLTYY: H 3I (HV) I2> 46 3Ith>T 49T 3I>/Io>BF 51BF/51NBF 3I>>> 50P/51P 3I> 51P-1 3I>> 51P-2 I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta AND - Web-pohjainen käyttöliittymä OR Io 2 RTD 1 ma Io (LV) 18 MAP MAP diohi> 87NH Io> 51N-1 3dI>T 87T Io>> 51N-2 3I (HV) KUNNONSEURANTA JA VALVONTA 2 FUSEF 60 TCS TCM CBCM CBCM OPTS OPTM TIETOLIIKENNE Protokollat: IEC /9-2LE Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP Io OHJAUS JA INDIKOINTI 1) MITTAUS 3 3I (LV) I2> 46 3I>>> 50P/51P 3 3I> 51P-1 ARC 50L/50NL 3I>> 51P-2 U L1 U L2 U L3 Kohde Ohj 2) Ind 3) CB 1 - DC 2 3 ES 1 2 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto - Muuntajan yläjännitepuoli: I, U, Uo, P, Q, E, pf - Muuntajan alajännitepuoli: I, Io - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit Analogiset liitynnät 1) Virtamuuntaja Jännitemuuntaja 1) Tavanomaiset muuntajatulot 7 5 U L1 U L2 U L3 2 3U< U> 59 2 Uo> 59G Uo HUOMAUTUKSET 5 Päälaukaisutoiminto Sulkurele 94/86 Valinnaiset toiminnot 3 Instanssien määrä Laskettu arvo Io/Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto GUID-8C9FE17B C-BE D23FC744 V1 FI Kuva 8. Vakiokonfiguraation H toiminnallinen yleiskatsaus ABB 11

12 Taulukko 1. Vakiokonfiguraatiot Kuvaus Kolmivaiheinen muuntajaerovirtasuojaus kaksikäämimuuntajille, numeerinen rajoitettu maasulkusuojaus yläjännitepuolelle (HV), valinnaiset RTD/mA-tulot Kolmivaiheinen muuntajaerovirtasuojaus kaksikäämimuuntajille, numeerinen rajoitettu maasulkusuojaus alajännitepuolelle (LV), valinnaiset RTD/mA-tulot Kolmivaiheinen muuntajaerovirtasuojaus kaksikäämimuuntajille, suureen impedanssiin perustuva rajoitettu maasulkusuojaus yläjännitepuolelle (HV), valinnaiset RTD/mA-tulot Kolmivaiheinen muuntajaerovirtasuojaus kaksikäämimuuntajille, suureen impedanssiin perustuva rajoitettu maasulkusuojaus alajännitepuolelle (LV), valinnaiset RTD/mA-tulot Kolmivaiheinen muuntajaerovirtasuojaus kaksikäämimuuntajille, numeerinen rajoitettu maasulkusuojaus yläjännitepuolelle (HV), vaihejännitteeseen perustuvat suojaus- ja mittaustoiminnot Kolmivaiheinen muuntajaerovirtasuojaus kaksikäämimuuntajille, numeerinen rajoitettu maasulkusuojaus alajännitepuolelle (LV), vaihejännitteeseen perustuvat suojaus- ja mittaustoiminnot Kolmivaiheinen muuntajaerovirtasuojaus kaksikäämimuuntajille, suureen impedanssiin perustuva rajoitettu maasulkusuojaus yläjännitepuolelle (HV), vaihejännitteeseen perustuvat suojaus- ja mittaustoiminnot Kolmivaiheinen muuntajaerovirtasuojaus kaksikäämimuuntajille, suureen impedanssiin perustuva rajoitettu maasulkusuojaus alajännitepuolelle (LV), vaihejännitteeseen perustuvat suojaus- ja mittaustoiminnot Vak. konf. A B C D E F G H 12 ABB

13 Taulukko 2. Tuettuja toimintoja Toiminto IEC A B C D E f G H Suojaus 1) Kolmivaiheinen suuntaamaton ylivirtasuojaus, alempi porras Kolmivaiheinen suuntaamaton ylivirtasuojaus, alempi porras Kolmivaiheinen suuntaamaton ylivirtasuojaus, ylempi porras Kolmivaiheinen suuntaamaton ylivirtasuojaus, ylempi porras Kolmivaiheinen suuntaamaton ylivirtasuojaus, pikalaukaisuporras Kolmivaiheinen suuntaamaton ylivirtasuojaus, pikalaukaisuporras Suuntaamaton maasulkusuojaus, alempi porras Suuntaamaton maasulkusuojaus, alempi porras PHLPTOC1 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV PHLPTOC2 1 LV 1 LV 1 LV 1 LV 1 LV 1 LV 1 LV 1 LV PHHPTOC1 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV PHHPTOC2 1 LV 1 LV 1 LV 1 LV 1 LV 1 LV 1 LV 1 LV PHIPTOC1 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV PHIPTOC2 1 LV 1 LV 1 LV 1 LV 1 LV 1 LV 1 LV 1 LV EFLPTOC1 1 HV 2) 1 HV 3) 1 HV 2) 1 HV 3) EFLPTOC2 1 LV 4) 1 LV 5) 1 LV 4) 1 LV 5) Suuntaamaton maasulkusuojaus, ylempi porras EFHPTOC1 1 HV 2) 1 HV 3) 1 HV 2) 1 HV 3) Suuntaamaton maasulkusuojaus, ylempi porras EFHPTOC2 1 LV 4) 1 LV 5) 1 LV 4) 1 LV 5) Vastakomponentin ylivirtasuojaus NSPTOC1 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV Vastakomponentin ylivirtasuojaus NSPTOC2 1 LV 1 LV 1 LV 1 LV 1 LV 1 LV 1 LV 1 LV Nollaylijännitesuojaus ROVPTOV 2 HV 6) 2 HV 6) 2 HV 6) 2 HV 6) Kolmivaiheinen alijännitesuojaus PHPTUV 2 HV 2 HV 2 HV 2 HV Kolmivaiheinen ylijännitesuojaus PHPTOV 2 HV 2 HV 2 HV 2 HV Terminen ylikuormitussuoja, kahdella aikavakiolla Stabiloitu erovirtasuojaus kaksikäämimuuntajille Numeerinen vakavoitu maasulkudifferentiaalisuoja Suuri-impedanssinen, rajoitettu maasulkusuojaus T2PTTR 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV TR2PTDF LREFPNDF 1 HV 1 LV 7) 1 HV 1 LV 7) HREFPDIF 1 HV 1 LV 8) 1 HV 1 LV 8) Katkaisijavikasuojaus 3) CCBRBRF 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV Päälaukaisutoiminto 9) TRPPTRC 2 (5) 2 (5) 2 (5) 2 (5) 2 (5) 2 (5) 2 (5) 2 (5) Valokaarisuojaus 10) ARCSARC (3) LV (3) LV (3) LV (3) LV (3) LV (3) LV (3) LV (3) LV Monitoimisuojaus 11)12) MAPGAPC Ohjaus Katkaisijan ohjaus CBXCBR 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV Erottimen ohjaus 12) DCXSWI Maadoituskytkimen ohjaus 12) ESXSWI Erottimen asennonosoitin 12) DCSXSWI Maadoituskytkimen indikointi 12) ESSXSWI Käämikytkimen asennon ilmaisin TPOSSLTC Kunnonvalvonta Katkaisijan kunnonvalvonta SSCBR 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV Laukaisupiirivalvonta TCSSCBR Sulakevian valvonta SEQRFUF Koneiden ja laitteiden käyntiaikalaskuri MDSOPT Mittaus Häiriötallennin RDRE Kuormitustallenne LDPMSTA Kolmivaiheinen virranmittaus CMMXU1 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV Kolmivaiheinen virranmittaus CMMXU2 1 LV 1 LV 1 LV 1 LV 1 LV 1 LV 1 LV 1 LV Virran symmetristen komponenttien mittaus CSMSQI 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV 1 HV Maasulkuvirran mittaus RESCMMXU1 1 HV 1 HV 1 HV 1 HV Maasulkuvirran mittaus RESCMMXU2 1 LV 1 LV 1 LV 1 LV Kolmivaiheinen jännitemittaus VMMXU 1 HV 1 HV 1 HV 1 HV ABB 13

14 Taulukko 2. Tuettuja toimintoja, continued Toiminto IEC A B C D E f G H Nollajännitteen mittaus RESVMMXU 1 HV 1 HV 1 HV 1 HV Jännitteen myötä-, vasta- ja nollakomponenttien mittaus VSMSQI 1 HV 1 HV 1 HV 1 HV Kolmivaiheinen tehon ja energian mittaus PEMMXU 1 HV 1 HV 1 HV 1 HV RTD/mA-mittaus XRGGIO130 (1) (1) (1) (1) (1) (1) (1) (1) IEC LE (jännitteenjako) 13) SMVSENDER (1) (1) (1) (1) HV = Toimintolohkoa on käytettävä sovelluksen yläjännitepuolella. LV = Toimintolohkoa on käytettävä sovelluksen alajännitepuolella. 1, 2,... = sisällytettyjen instanssien määrä () = valinnainen 1) Suojaustoiminnon instanssit ilmaisevat käytettävissä olevien identtisten suojaustoimintolohkojen lukumäärän vakiokonfiguraatiossa. 2) Io valittavissa parametrin mukaan, "Io mitattu" oletusarvona 3) "Io mitattu" on aina käytössä. 4) IoB valittavissa parametrin mukaan, "IoB mitattu" oletusarvona 5) "IoB laskettu" on aina käytetty. 6) Uo valittavissa parametrin mukaan, Uo mitattu oletusarvona 7) IoB mitattu ja 3IB on aina käytetty. 8) IoB mitattu on aina käytetty 9) Päälaukaisutoiminto sisältyy ja on kytketty vastaavaan HSO:hon konfiguraatiossa ainoastaan binääritulo- ja lähtömoduulin0007 ollessa käytössä. Jos ARC-vaihtoehto on lisäksi valittuna, ARCSARC on kytketty konfiguraation vastaavaan päälaukaisun tuloon. 10) IoB mitattu ja 3IB ovat aina käytössä. 11) Monitoimisuojauksen käyttökohteina ovat esimerkiksi RTD/mA-pohjainen suojaus tai analoginen GOOSE. 12) Lisättävä sovelluskonfiguraatiolla, jotta olisi saatavilla signaalimatriisissa ja releessä 13) Saatavissa vain COM0031-COM0034:llä 3. Suojaustoiminnot Rele sisältää kolmivaiheisen, monikaltevuuden vakavoidun (biased) portaan muuntajaerovirtasuojan ja hetkellisen portaan tarjoamaan nopean ja selektiivisen suojauksen vaiheidenväliselle oikosululle ja käämin kierrosten väliselle vialle sekä läpiviennin ylilyöntisuojauksen. Toisen harmonisen rajoituksen ohella edistynyt aallonmuotoon perustuva estoalgoritmi varmistaa vakauden kytkettäessä muuntajaa verkkoon, ja viidennen harmonisen rajoitustoiminto varmistaa hyvän suojausvakauden tehomuuntajien kohtuullisessa ylimagnetointitilassa. Herkkä rajoitettu maasulkusuojaus täydentää yleistä erovirtasuojausta huolehtien jopa yksivaiheisen maasulun havainnoinnista muuntajan nollan maadoituspisteen lähellä. Muuntajan käämien suojaukseen voidaan valita joko tavanomainen suuri-impedanssinen järjestelmä tai numeerinen pieni-impedanssinen järjestelmä. Pieni-impedanssisen rajoitetun maasulkusuojauksen ollessa käytössä ei tarvita stabilointivastuksia tai varistoreita, ja lisäetuna nollan maadoitusvirtamuuntajien muuntosuhde voi poiketa vaihevirtamuuntajien muuntosuhteista. Yksikkösuojausluonteestaan ja absoluuttisesta selektiivisyydestään johtuen rajoitetun maasulun ei tarvitse olla aikaselektiivinen muiden suojausjärjestelmien kanssa, ja sen tähden voidaan saavuttaa nopea viankorjaus. Rele sisältää myös termisen ylikuormitussuojaustoiminnon, joka valvoo muuntajan käämien termistä rasitusta estäen käämien eristyksen ennenaikaisen vanhenemisen. Useita varmennussuojauksen asteita oikosululle, vaiheylivirralle, vastakomponentille ja maasululle on erikseen saatavissa tehomuuntajan molemmille puolille. Mitattuun tai laskettuun nollajännitteeseen perustuva maasulkusuojaus on myös saatavissa. Riippuen valitusta vakiokonfiguraatiosta rele sisältää myös kolmivaiheisen ylijännitesuojauksen, kolmivaiheisen alijännitesuojauksen ja nollaylijännitesuojauksen. Lisäksi releessä on myös katkaisijavian suojaus. Lisälaitteilla ja -ohjelmistoilla varustetussa releessä on myös kolme valontunnistuskanavaa sisätiloissa käytettävän metallikoteloisen kojeiston katkaisijan, kokoojakiskon ja kaapelitilan valokaarisuojaukseen. Valokaarisuojauksen anturiliityntä on käytettävissä lisävarusteena hankittavassa tiedonsiirtomoduulissa. Nopea laukaisu lisää henkilöstön turvallisuutta ja rajoittaa aineellisia vahinkoja valokaaritilanteessa. Vaihtoehtona voidaan valita binäärinen tulo- ja lähtömoduuli, jossa on kolme suurinopeuksista binääristä lähtöä (HSO) ja joka vähentää kokonaistoiminta-aikaa tyypillisesti 4-6 ms verrattuna normaaleihin teholähtöihin. 4. Käyttöalue :ssä on pääsuojaus kaksikäämitehomuuntajille ja generaattoritehomuuntajien lohkoille. Tästä lähtien on saatavilla kahdeksan vakiokonfiguraatiota, joissa on kattavat suojaustoiminnot käyttöön liittyvien häiriöolosuhteiden ja tehomuuntajien vikojen havaitsemiseen ja eliminoimiseen. Vakiokonfiguraatiot A, C, E ja G on tarkoitettu muuntajille, joissa yläjännitepuolen nolla on maadoitettu. A- ja E-konfiguraatioissa on pieni-impedanssinen REF-suojaus, kun taas C- ja G- konfiguraatioissa on suuri-impedanssinen REF-suojaus. B-, D-, F- ja H-konfiguraatiot sopivat muuntajille, joiden 14 ABB

15 I U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear R L Muuntajan suojaus ja ohjaus alajännitepuolen nolla on suoramaadoitettu tai alajännitepuoli maadoitettu nollan maadoitusvastuksella. B-, D-, F- ja H - konfiguraatiot sopivat myös sovelluksiin, jotka sisältävät erillisen maadoitusmuuntajan, joka sijaitsee suojausalueen sisällä. A-, B-, E-, ja F-konfiguraatiot sopivat myös sovelluksiin, joissa nollan maadoituspiirin virtamuuntajan kierrossuhde poikkeaa vaihevirtamuuntajien kierrossuhteesta. C-, D-, G- ja H-konfiguraatiot edellyttävät, että virtamuuntajien kierrossuhteet ovat yhtä suuret. Vakiokonfiguraatiot E, F, G ja H sisältävät vaihejännitesuojan ja mittaustoimintoja, joissa on kaksiportainen tehomuuntajan ylijännite- ja alijännitesuojaus ja/tai -valvonta. Kaksi valinnaista RTD/mA-moduulia on saatavilla. Tarjottu valinnainen RTD/mA-moduuli vakiokonfiguraatioille A- D mahdollistaa enintään kahdeksan analogisen signaalin mittaamisen kuuden RTD-tulon tai kahden ma-tulon kautta käyttämällä mittamuuntimia. RTD- ja ma-tuloja voidaan käyttää muuntajan ala- ja yläosan öljylämpötilan mittaamiseen. Lisäksi RTD/mA-tuloja voidaan käyttää ympäristön ilmalämpötilan mittaamiseen. RTD-tulot tarjoavat myös Pt-100-lämpötilaantureilla varustettujen kuivaeristeisten muuntajien termisen suojauksen. Lämpötilan mittaaminen RTD/mA-tulojen kautta laajentaa releen kolmivaiheisen termisen ylikuormitussuojan toimintaa. Lisäksi yhtä RTD-tuloista voidaan käyttää myös suoran resistanssin mittaustulona käämikytkimen asennonseurantaa varten. Vaihtoehtoisesti käämikytkimen asennonosoitus voidaan saada ma-anturin kautta. Tarjottu valinnainen RTD/mA-moduuli vakiokonfiguraatioille E- H mahdollistaa enintään kolmen analogisen signaalin mittaamisen kahden RTD-tulon ja yhden ma-tulon kautta käyttämällä mittamuuntimia. RTD-tuloja voidaan käyttää öljylämpötilan ja ympäröivän ilman lämpötilan mittaamiseen. Lämpötilan mittaaminen RTD/mA-tulojen kautta laajentaa releen kolmivaiheisen termisen ylikuormitussuojauksen toimintaa. Käämikytkimillä asennonosoitus voidaan saada maanturin kautta. Analogisia lämpötilan tai käämikytkimen asentoarvoja voidaan tarpeen vaatiessa lähettää muille releille käyttämällä analogista horisontaalista GOOSE-viestintää. Analogisia arvoja voidaan myös vastaanottaa muilta releiltä asemaväylän kautta, mikä parantaa olennaisen tiedon laajuutta. 3I (HV) O Vak. konf. A ANSI IEC Io (HV) 49T 50L/50NL 50P/51P 3Ith>T ARC 3I>>> 51P/51N 3I/Io RTD 87NL diolo> 87T 3dI>T 3I (LV) GUID-6657E450-7FB D-E896064D04A3 V1 FI Kuva 9. Kaksikäämitehomuuntajan suojaus -vakiokonfiguraatiolla A. Kaksikäämitehomuuntajien suojaus :n vakiokonfiguraatiolla A. Tässä sovellusesimerkissä käytetty pääsuojaus on muuntajan erovirtasuojaus. Lisäksi rajoitettua maasulkua numeerisella pieni-impedanssiperiaatteella käytetään muuntajan yläjännitepuolella. ABB 15

16 I I U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A A Clear R L Clear R L Muuntajan suojaus ja ohjaus 3I (HV) O Vak. konf. D ANSI IEC 49T 3Ith>T RTD 50L/50NL ARC 50P/51P 3I>>> Io (LV) 51P/51N 87NH 3I/Io diohi> 87T 3dI>T 3I (LV) GUID-46A1FCF8-F2EC EA8-636E4AEF84FC V1 FI Kuva 10. Kaksikäämitehomuuntajien suojaus :n vakiokonfiguraatiolla D. Kaksikäämitehomuuntajien suojaus :n vakiokonfiguraatiolla D. Tässä sovellusesimerkissä käytetty pääsuojaus on muuntajan erovirtasuojaus. Lisäksi rajoitettua maasulkua suuri-impedanssiperiaatteella käytetään muuntajan alajännitepuolella. 3U Uo 3I (HV) O Vak. konf. E ANSI IEC RTD Io (HV) 27/59 49T 50L/50NL 50P/51P 51P/51N 59G 87NL 87T 3U</3U> 3Ith>T ARC 3I>>> 3I/Io Uo> diolo> 3dI>T 3I (LV) GUID-3C760FFC-6D6B-4860-A198-4BA4273B32D9 V1 FI Kuva 11. Kaksikäämitehomuuntajien suojaus :n vakiokonfiguraatiolla E. Kaksikäämitehomuuntajien suojaus :n vakiokonfiguraatiolla E. Tässä sovellusesimerkissä käytetty pääsuojaus on muuntajan erovirtasuojaus. Lisäksi rajoitettua maasulkua numeerisella pieni-impedanssiperiaatteella käytetään muuntajan yläjännitepuolella ja myös jännitteeseen perustuvalla suojauksella. 16 ABB

17 I U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear R L I U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear R L Muuntajan suojaus ja ohjaus 3U Uo 3I (HV) O Vak. konf. ANSI IEC E RTD Io (HV) 27/59 49T 50L/50NL 50P/51P 51P/51N 87NL 87T 3U</3U> 3Ith>T ARC 3I>>> 3I/Io diolo> 3dI>T 3U 3I (LV) O REU615 Vak. konf. B ANSI IEC 27/59 50P/51P 51P/51N 84M 90V 3U</3U> 3I>>> 3I/Io TPOSM COLTC GUID-AB31C909-F38E-4885-AFEE-E2EEE V4 FI Kuva 12. Kaksikäämitehomuuntajien suojaus :n vakiokonfiguraatiolla E. Kaksikäämitehomuuntajien suojaus :n vakiokonfiguraatiolla. Tässä sovellusesimerkissä käytetty pääsuojaus on muuntajan erovirtasuojaus. Rajoitettu maasulkusuojaus numeerisella pieni-impedanssiperiaatteella on käytetty muuntajan yläjännitepuolella. RTD-tuloja käytetään muuntajan öljylämpötilan ja öljypinnan valvontaan. Lisäksi REU615:ttä vakiokonfiguraatiolla B käytetään muuntajan käämikytkimen automaattisena jännitteensäätäjänä. ABB 17

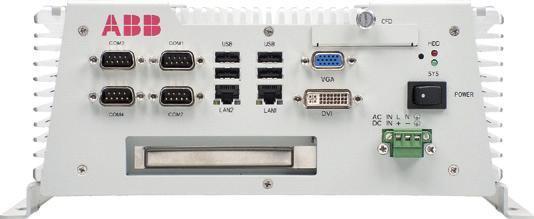

18 5. Tuetut ABB-ratkaisut ABB:n 615-sarjan suojaus- ja ohjausreleet yhdessä verkostoautomaation ohjausyksikön COM600 kanssa muodostavat aidon IEC ratkaisun sähkölaitosten ja teollisuuden sähköjärjestelmien luotettavalle sähkönjakelulle.järjestelmäsuunnittelun helpottamiseksi ja tehostamiseksi ABB:n releissä on liittämistä helpottavat connectivity package -paketit. Connectivity package -paketit sisältävät kokoelman ohjelmistoja ja relekohtaista tietoa, kuten yksiviivakaavion mallipohjia ja täyden reletietomallin. Tietomalli sisältää myös tapahtuma- ja parametrilistoja. Connectivity package -paketeilla releet voidaan helposti konfiguroida PCM600:lla ja yhdistää verkostoautomaation COM600- ohjausyksikköön tai verkoston MicroSCADA Pro -ohjaus- ja hallintajärjestelmään. 615-sarjan releet tarjoavat luontaisen tuen IEC standardille sisältäen myös binäärisen ja analogisen horisontaalisen GOOSE-viestinnän. Lisäksi prosessiväylä, jossa on analogisten vaihejännitteiden näytteenotettuja arvoja, on tuettu. Prosessiväylä, jossa on analogisten vaihejännitteiden näytteenotettuja arvoja, on tuettu. Tavanomaiseen johdolliseen laitteidenväliseen signalointiin verrattuna peer-to-peerkommunikointi kytketyn Ethernet-LANin kautta tarjoaa edistyksellisen ja monipuolisen alustan sähköjärjestelmien suojaukseen. Suojausjärjestelmän lähestymistavan selväpiirteisten ominaisuuksien joukossa ovat IEC alaasema-automaatiostandardin täyden toteutuksen mahdollistamat nopea tiedonsiirtokyky, suojauksen ja tiedonsiirron yhtenäisyyden jatkuva valvonta ja uudelleenkonfiguroinnin ja päivitysten luontainen joustavuus. Ala-asematasolla COM600 käyttää kennotasoisten releiden tietosisältöä ala-asematasoisen toiminnallisuuden parantamiseksi. COM600:n tärkeänä ominaisuutena on verkkoselainpohjainen käyttöliittymä, jossa on muokattava kojeistokennojen ratkaisujen yksiviivakaavioita havainnollistava graafinen näyttö. SLD-ominaisuus on erityisen hyödyllinen käytettäessä 615-sarjan releitä ilman valinnaista yksiviivakaavion ominaisuutta.com600:n verkkokäyttöliittymä antaa koko ala-asemasta myös tiedon saantia helpottavan yleiskuvan, joka sisältää relekohtaisia yksiviivakaavioita. Alaaseman laitteisiin ja prosesseihin on myös pääsy kaukokäytön verkkokäyttöliittymän kautta, mikä parantaa henkilöturvallisuutta. Lisäksi COM600:aa voidaan käyttää paikallisena varastona alaaseman tekniselle dokumentaatiolle ja releiden keräämälle verkostotiedolle. Kerätty verkostotieto mahdollistaa verkoston vikatilanteiden laajan raportoinnin ja analysoinnin COM600:n tietohistorian ja tapahtumakäsittelyn ominaisuuksien avulla. Historiatietoa voidaan käyttää prosessien ja laitetoiminnan tarkkaan seurantaan käyttämällä sekä reaaliaikaisiin että aiempiin arvoihin perustuvia laskelmia. Parempi prosessien dynamiikan ymmärtäminen saavutetaan yhdistelemällä aikaan perustuvia prosessimittauksia tuotanto- ja huoltotapahtumiin. COM600 voi toimia myös porttina ja se huolehtii ala-aseman releiden ja asematason ohjaus- ja hallintajärjestelmien, kuten MicroSCADA Pron ja System 800xA:n, saumattomasta liitettävyydestä. COM600:n GOOSE Analyzer -käyttöliittymä mahdollistaa horisontaalisen IEC sovelluksen seuraamisen ja analysoinnin käyttöönotossa ja käytössä asematasolla. Kaikki ala-aseman käytönaikaiset GOOSE-tapahtumat kirjataan, mikä mahdollistaa parannetun järjestelmävalvonnan. Taulukko 3. Tuetut ABB-ratkaisut Tuote Verkostoautomaation ohjain COM600 MicroSCADA Pro SYS 600 System 800xA Versio 4.0 SP1 tai uudempi 9.3 FP2 tai uudempi 5.1 tai uudempi 18 ABB

19 ABB MicroSCADA Pro/ System 800xA Sähkölaitos: IEC Teollisuus: OPC COM600 Web-pohjainen käyttöliittymä COM600 Web-pohjainen käyttöliittymä Ethernet-kytkin PCM600 Ethernet-kytkin PCM600 Analoginen ja binäärinen horisontaalinen GOOSE-kommunikatio IEC Analoginen ja binäärinen horisontaalinen GOOSE-kommunikatio IEC GUID-4D002AA0-E35D-4D3F-A157-01F1A3044DDB V1 FI Kuva 13. Esimerkki ABB:n sähköjärjestelmästä, jossa on käytössä Relion-releet, verkostoautomaation ohjain COM600 ja MicroSCADA PRo/ System 800xA 6. Ohjaus lisää toiminnallisuuden katkaisijan ohjaukseen etupaneelin käyttöliittymän kautta tai kauko-ohjauksen avulla. Katkaisijan ohjauksen lisäksi yhtenä releen merkittävänä ominaisuutena on kaksi ohjauslohkoa, jotka on tarkoitettu erottimien moottoriohjaukseen tai katkaisijavaunulle ja niiden asennonosoituksille. Lisäksi rele tarjoaa yhden ohjauslohkon, joka on tarkoitettu yhden maadoituserottimen moottoriohjaukseen ja sen asennonosoitukseen. Releessä tarvitaan kahta fyysistä binääristä tuloa ja kahta fyysistä binääristä lähtöä jokaista käyttöönotettavaa ohjattavaa primäärilaitetta varten. Valitusta releen vakiokonfiguraatiosta riippuen käyttämättömien binääristen tulojen ja binääristen lähtöjen lukumäärä vaihtelee. Lisäksi jotkut vakiokonfiguraatiot tarjoavat myös valinnaisia laitteistomoduuleja, jotka lisäävät käytettävissä olevien binääristen tulojen ja lähtöjen lukumäärää. Mikäli valitun vakiokonfiguraation käytettävissä olevien binääristen tulojen/lähtöjen lukumäärä ei riitä, seuraavia vaihtoehtoja suositellaan: Releen valittua vakiokonfiguraatiota voidaan muokata muutaman alun perin muihin tarkoituksiin konfiguroitujen binääritulojen ja binäärilähtöjen vapauttamiseksi käyttöön soveltuvin osin. Releeseen voidaan yhdistää ulkoinen tulo- tai lähtömoduuli, esimerkiksi RIO600. Ulkoisen I/O-moduulin binäärisiä tuloja ja lähtöjä voidaan käyttää sovelluksen vähemmän aikakriittisiin binäärisiin signaaleihin. Yhdistäminen mahdollistaa muutaman alun perin varatun binäärisen tulon ja lähdön vapauttamisen käyttöön releen vakiokonfiguraatiossa. Primäärilaitteiden ohjaukseen valittujen releen binäärilähtöjen sopivuus, esimerkiksi niiden kytkentä-, kuormitettavuus- ja katkaisukapasiteetti, tulee varmistaa huolellisesti. Mikäli primäärilaitteen vaatimukset ohjauspiirin suhteen eivät toteudu, ulkopuolisten apureleiden käyttöä tulisi harkita. Releen käyttöliittymän valinnainen iso graafinen LCD sisältää yksiviivakaavion (SLD), jossa on asennonosoitus kyseisille primäärilaitteille. Sovelluksen vaatimat lukitusjärjestelmät ABB 19

20 konfiguroidaan PCM600:n signaalimatriisin tai sovelluskonfiguroinnin toiminnallisuuden avulla. haihtumattomaan muistiin, josta ne voidaan ladata myöhempää vika-analyysiä varten. 7. Mittaukset Rele mittaa jatkuvasti yläjännitepuolen (HV) ja alajännitepuolen (LV) vaihevirtoja ja suojatun muuntajan nollan virtaa. Lisäksi rele laskee virtojen ja jännitteiden symmetrisiä komponentteja, käyttäjän valitseman esiasetetun aikakehyksen maksimivirranoton arvoa, pätö- ja loistehoa, tehokerrointa ja pätö- ja loisenergian arvoja. Laskettuja arvoja saadaan myös releen suojaustoiminnoista ja kunnonvalvonnan toiminnoista. Riippuen vakiokonfiguraatiosta rele mittaa myös vaihejännitteet, nollajännitteen sekä jännitteen myötä- ja vastakomponentit. Vakiokonfiguraatioille A, B, C ja D RTD/mA-tuloja tarjotaan valinnaisina. Valinnaisen RTD/mA-moduulin avulla rele voi mitata enintään kahdeksan analogista signaalia, kuten lämpötilaa, painetta ja käämikytkimen asentoarvoja, kuuden RTD-tulon tai kahden ma-tulon kautta käyttämällä mittamuuntimia. Vakiokonfiguraatioille E, F, G ja H RTD/mA-tuloja tarjotaan valinnaisina. Näiden tulojen avulla rele voi mitata enintään kolme analogista signaalia, kuten lämpötilaa, painetta ja käämikytkimen asentoarvoja, kahden RTD-tulon tai yhden matulon kautta käyttämällä mittamuuntimia. Mitattuja arvoja voidaan käyttää paikallisesti releen etupaneelin käyttöliittymän avulla tai etäkäyttönä releen tietoliikenneliittymän kautta. ja voi käyttää sekä paikan päällä että etäkäytössä verkkopohjaisen käyttöliittymän avulla. Releessä on kuormitustilanteen tallennin. Kuormitustilanneominaisuus tallentaa jaksollisena aikavälinä otettua historiallista kuormatietoa (kysyntäjakso). Tallenteet ovat COMTRADE-muodossa. 8. Häiriötallennin Releessä on häiriötallennin, jossa on jopa 12 analogista ja 64 binääristä signaalikanavaa. Analogikanavia voidaan asettaa tallentamaan joko aallonmuotoa tai mitattujen virtojen ja jännitteiden trendejä. Analogiset kanavat voidaan määrittää aloittamaan tallennustoiminto, kun mitattu arvo alittaa tai ylittää asetusarvon. Binääriset signaalikanavat voidaan määrittää aloittamaan tallennus binäärisignaalin nousevalla tai laskevalla reunalla tai kummallakin reunalla. Oletusasetuksen mukaan binäärikanavat on määritetty tallentamaan ulkoiset tai sisäiset relesignaalit, kuten releportaiden havahtumis- tai laukaisusignaalit, tai ulkoiset lukitus- tai ohjaussignaalit. Releen binäärisignaalit, kuten suojauksen havahtumis- tai laukaisusignaalit, tai binääritulon kautta releeseen tuleva ulkoinen ohjaussignaali voidaan määrittää laukaisemaan tallennus.tiedot tallentuvat 9. Tapahtumarekisteri Releessä on tapahtumajärjestystietojen keruuta varten haihtumaton muisti, johon mahtuu 1024 tapahtumaa aikaleimoineen. Tiedot jäävät haihtumattomaan muistiin, vaikka releen syöttövirta katkeaisi hetkellisesti. Tapahtumarekisteri helpottaa syöttöjärjestelmän vikojen ja häiriöiden analysointia ennen vian ilmenemistä ja sen jälkeen. Releen tiedon prosessoinnin ja taltioinnin kasvatettu kapasiteetti antaa edellytykset tulevien verkostokonfiguraatioiden kasvavan tiedontarpeen tukemiseen. Tapahtumajärjestystietoja voidaan käyttää paikallisesti releen etupaneelin käyttöliittymän avulla tai etäkäyttönä releen kommunikaatioliitännän kautta. Tietoja voi käyttää sekä paikan päällä että etäkäytössä verkkopohjaisen käyttöliittymän avulla. 10. Rekisteröidyt arvot Rele pystyy tallentamaan 128 viimeisen vikatapahtuman tietueet. Näiden tallenteiden avulla käyttäjä voi analysoida sähköjärjestelmän tapahtumia. Jokaisessa tallenteessa on esimerkiksi virta- ja jännitearvot, kulmatiedot ja aikaleima. Vikatallennus voidaan laukaista käynnistyssignaalilla, suojalohkon laukaisusignaalilla tai molemmilla. Käytettävissä olevat mittaustavat ovat DFT-, RMS- ja huipusta huippuun - mittaus. Vikatallennus tallentaa releen mittausarvoja sillä hetkellä kun jokin suojaustoiminto käynnistyy. Lisäksi rele tallentaa erikseen enimmäiskuormitusvirran aikaleimoineen. Oletusasetuksen mukaan tietueet tallentuvat haihtumattomaan muistiin. 11. Kunnonvalvonta Releen kunnonvalvontatoiminnot tarkkailevat katkaisijan toimintaa ja kuntoa jatkuvasti. Toiminnot seuraavat katkaisijan jousen latausaikaa, SF6-kaasunpainetta, katkaisuaikaa ja toimimattomuusaikaa. Valvontatoiminnot tarjoavat katkaisijan toimintaan liittyviä historiatietoja, joita voidaan käyttää ennakoivan huollon ajoittamiseen. Lisäksi rele sisältää käyntiaikalaskurin, joka valvoo, kuinka monta tuntia suojattu laite on ollut toiminnassa. Tämän ansiosta laitteen aikaan perustuva ennakoiva huollon aikatauluttaminen on mahdollista. 12. Laukaisupiirivalvonta Laukaisupiirin valvonta valvoo laukaisupiirin käytettävyyttä ja toimintakuntoa jatkuvasti. Se mahdollistaa avoimen piirin valvonnan sekä katkaisijan auki- että kiinni-asennossa. Lisäksi se havaitsee katkaisijan ohjausjännitteen katkeamisen. 20 ABB

21 13. Itsevalvonta Releen sisäänrakennettu itsevalvontajärjestelmä tarkkailee jatkuvasti releen laitteiston tilaa ja ohjelmiston toimintaa. Havaitusta viasta tai virhetoiminnasta ilmoitetaan käyttäjälle. Pysyvä relevika lukitsee suojaustoiminnot virheellisen toiminnan estämiseksi. 14. Sulakevian valvonta Valitusta vakiokonfiguraatiosta riippuen releessä on toiminnallisuutena sulakevian valvonta.sulakevian valvonta havaitsee jännitemittauspiirin ja releen välisen vian. Viat havaitsee joko vastaverkkoon perustuva algoritmi tai deltajännitteen ja deltavirran algoritmi. Vian havaittuaan sulakevikavalvonta aktivoi hälytyksen ja estää jänniteriippuvaisten suojaustoimintojen tahattoman toiminnan. 15. Käytönvalvonta Valtuuttamattoman käytön estämiseksi ja tietojen eheyden varmistamiseksi releessä on nelitasoinen roolipohjainen käyttäjäntodennusjärjestelmä, jossa pääkäyttäjä voi määrittää erilliset salasanat katselun, käytön, huollon ja hallinnon tasoille. Käytönvalvontajärjestelmää voidaan käyttää etupaneelin käyttöliittymässä, selainpohjaisessa käyttöliittymässä sekä PCM600-työkalussa. 16. Tulot ja lähdöt Rele on varustettu kuudella vaihevirtatulolla ja yhdellä nollan virtatulolla tai kuudella vaihevirtatulolla, yhdellä nollan virtatulolla, kolmella vaihejännitetulolla ja yhdellä nollajännitetulolla. Virtatulojen nimellistaso on 1/5 A ja valittavissa releen ohjelmistossa. Kolme jännitetuloa ja nollajännitetulo kattavat nimellisjännitteet V. Sekä vaiheidenväliset jännitteet että vaiheen ja maan väliset jännitteet voidaan kytkeä. Myös binääritulon kynnysarvot VDC valitaan säätämällä releen parametrien asetuksia. Kaikki binääritulojen ja -lähtöjen koskettimet voidaan vapaasti määrittää signaalimatriisityökalulla tai PCM600:n sovelluskonfigurointitoiminnallisuudella. Vakiokonfiguraatioille A, B, C ja D rele tarjoaa valinnaisena vaihtoehtona kuusi RTD-tuloa ja kaksi ma-tuloa. Valinnaisen RTD/mA-moduulin avulla rele voi mitata enintään kahdeksaa analogista signaalia, kuten lämpötilaa, painetta ja käämikytkimen asentoarvoja, kuuden RTD-tulon tai kahden ma-tulon kautta käyttämällä mittamuuntimia. Mittaamisen ja valvonnan ohella arvoja voidaan käyttää laukaisu- ja hälytystarkoituksiin käyttämällä valinnaisia monitoimisuojauksen toimintoja. Vakiokonfiguraatioille E, F, G ja H rele tarjoaa valinnaisena vaihtoehtona kaksi RTD-tuloa ja yhden ma-tulon. Vaihtoehtona voidaan valita binäärinen tulo- ja lähtömoduuli, jossa on kolme suurinopeuksista binääristä lähtöä (HSO), joka vähentää kokonaistoiminta-aikaa tyypillisesti 4-6 ms verrattuna normaaleihin teholähtöihin. Katso tarkempia lisätietoja tuloista ja lähdöistä tulo/lähtöyhteenvetotaulukosta ja liitinkaavioista. Taulukko 4. Tulojen/lähtöjen yleiskatsaus Vak. konf. Tilauskoodinumero Analogiset kanavat Binäärikanavat CT VT BI BO RTD ma BB PO + 9 SO - - A B C D E f G H BA BG BC BE FF PO + 5 SO + 3 HSO - - BA PO + 6 SO 6 2 FD PO + 2 SO + 3 HSO 6 2 AD PO + 6 SO - - FE PO + 2 SO + 3 HSO - - BA PO + 6 SO 2 1 FD PO + 2 SO + 3 HSO 2 1 ABB 21

22 17. Aseman tietoliikenne Rele tukee erilaisia tietoliikenneprotokollia, mukaan lukien IEC 61850, IEC LE Modbus, Modbus ja DNP3.Profibus DPV1 -kommunikointiprotokolla on tuettu käyttämällä protokollakonvertteria SPA-ZC 302. Käyttötiedot ja ohjaustoiminnot ovat käytettävissä näiden yhteyskäytäntöjen kautta. Jotkin tietoliikennetoiminnot, kuten usean releen välinen horisontaalinen tietoliikenne, ovat kuitenkin käytettävissä vain IEC tiedonsiirtoprotokollan avulla. IEC tietoliikennetoteutus tukee kaikkia valvonta- ja ohjaustoimintoja. Myös parametriasetuksia, häiriötiedoston tietueita sekä vikatietoja voidaan käyttää IEC yhteyskäytännön kautta. Häiriötiedoston tietueet voidaan hakea mihin tahansa Ethernet-sovellukseen standardinmukaisessa COMTRADE-tiedostomuodossa. Suojarele tukee tapahtumien raportointia asemaväylän viidelle työasemalle samanaikaisesti. Rele pystyy vaihtamaan signaaleja muiden releiden kanssa käyttämällä IEC protokollaa. Suojarele voi lähettää binäärisignaaleja toisiin releisiin (niin sanottu horisontaalinen tietoliikenne) IEC GOOSE (Generic Object Oriented Substation Event) -profiilin avulla. Binääristä GOOSE-viestintää voidaan käyttää esimerkiksi suojaukseen sekä keskinäistoimintaan perustuvaan suojaukseen. Rele täyttää IEC standardin määrittämät jakeluasemien sovellusten laukaisuun liittyvät GOOSEsuorituskykyvaatimukset. Lisäksi suojarele tukee analogisten arvojen lähetystä ja vastaanottoa GOOSE-viestinnän avulla. Analoginen GOOSE-viestintä mahdollistaa analogisten mittausarvojen nopean siirron asemaväylällä ja helpottaa näin esimerkiksi RTD-syöttöarvojen, kuten ympäristön lämpötilan arvojen, jakamista muiden relesovellusten kanssa. Rele tukee myös IEC prosessiväylää analogisten vaihejännitteiden näytearvoilla. Tällä toiminnallisuudella galvaaninen paneelienvälinen johdotus voidaan korvata Ethernet-kommunikaatiolla. Mitatut arvot siirretään näytearvoina käyttämällä IEC LE -protokollaa. Aiottu sovellus näytearvoille jakaa vaihejännitteitä muille 615-sarjan releille, joilla on vaihejännitteisiin perustuvia toimintoja ja 9-2- tuki. 615-releissä, joissa on prosessiväyläsovelluksia, käytetään IEEE 1588:aa suuren tarkkuuden aikasynkronoinnille. Kahdennetulle Ethernet-kommunikaatiolle releet tarjoavat joko kaksi optista tai kaksi galvaanista Ethernetverkkokäyttöliityntää. Käytettävissä on myös kolmas portti, jolla on galvaaninen Ethernet-verkostoliitäntä. Kolmannessa Ethernet-liitännässä millä tahansa muulla Ethernet-laitteella on liitännällisyys kojeistokentän sisäiseen IEC asemaväylään esimerkiksi etä-i/o:n kytkemiseksi. IEEE 1588:n korkean tarkkuuden aikasynkronointimetodin tuki sisältyy kaikkiin variantteihin, joissa on kahdennettu Ethernetkommunikointimoduuli. Ethernet-verkoston kahdennus voidaan saavuttaa käyttämällä korkean saatavuuden saumatonta kahdennettua (HSR) protokollaa tai rinnakkaista kahdennusprotokollaa (PRP) tai itsekorjautuvalla renkaalla, joka käyttää RSTP:tä hallituissa kytkimissä. Ratkaisua voidaan käyttää Ethernet-pohjaisissa IEC , Modbus- ja DNP3-yhteyskäytännöissä. IEC standardi erittelee verkoston kahdennusta, joka parantaa järjestelmän käytettävyyttä ala-aseman kommunikaatiolle. Verkoston kahdennus perustuu kahteen toisiaan täydentävään IEC standardissa määriteltyyn protokollaan: PRP- ja HSR-protokollat. Molemmat protokollat pystyvät selviämään linkki- tai kytkinviasta nollasiirtymäajalla. Kummassakin protokollassa molemmilla verkkosolmukohdilla on kaksi identtistä yhdelle verkkoyhteydelle omistettua Ethernet-porttia. Protokollat luottavat kaiken siirretyn informaation monistamiseen ja tarjoavat nollasiirtymäaikaa linkki- tai kytkinvikatilanteessa, täyttäen näin kaikki ala-asemaautomaation tiukat reaaliaikaiset vaatimukset. PRP:ssä kukin verkostosolmukohta on liitetty kahteen riippumattomaan rinnakkain toimivaan verkostoon. Verkostot ovat täysin erilliset vikariippumattomuuden saavuttamiseksi, ja niissä voi olla erilaiset topologiat. Verkostot toimivat rinnakkain, joten niissä on nolla-aikapalautus ja jatkuva kahdennuksen tarkkailu vikojen välttämiseksi. 22 ABB

23 COM600 SCADA Ethernet-kytkin IEC PRP Ethernet-kytkin REF615 REF620 RET620 REM620 REF615 GUID-334D26B1-C3BD-47B6-BD9D A5E9D V1 FI Kuva 14. Rinnakkainen kahdennusprotokolla HSR soveltaa rinnakkainkäytön PRP-periaatetta yhteen renkaaseen. Jokaista lähetettyä viestiä kohti solmu lähettää kaksi kehikkoa, yhden kummankin portin kautta. Molemmat kehikot kiertävät vastakkaisiin suuntiin renkaassa. Jokainen solmu lähettää saamansa kehikot edelleen portista toiseen saavuttaakseen seuraavan solmun. Kun alkuperäinen lähettäjäsolmu vastaanottaa lähettämänsä kehikon, lähettäjäsolmu poistaa kehikon välttääkseen silmukoita. Ethernet-rengasratkaisu tukee enintään kolmenkymmenen 615-sarjan releen liittämistä. Jos on tarve kytkeä enemmän kuin 30 relettä, on suositeltavaa pilkkoa verkosto useampaan renkaaseen reaaliaikaisten sovellusten toiminnan takaamiseksi. ABB 23

24 COM600 SCADA Ei HSR:ää tukevia laitteita Ethernet-kytkin Redundanssikotelo Redundanssikotelo Redundanssikotelo IEC HSR REF615 REF620 RET620 REM620 REF615 GUID D-7FC8-49F3-A4FE-FB4ABB V1 FI Kuva 15. Korkean saatavuuden saumaton kahdennus (HSR) -ratkaisu HSR- ja PRP-kahdennusprotokollien välinen valinta riippuu vaaditusta toiminnallisuudesta, kustannuksesta ja monimutkaisuudesta. Itsekorjautuvan Ethernet-renkaan avulla voidaan luoda kustannustehokas tietoliikennerengas, jota hallitaan RSTPyhteyskäytäntöä (Rapid Spanning Tree Protocol) käyttävällä kytkimellä. Hallittu kytkin ohjaa silmukan eheyttä, reitittää tiedot ja korjaa tietovirtauksen tietoliikennesiirtymän tapauksessa. Rengastopologian suojareleet toimivat tietoliikennettä välittävinä hallitsemattomina kytkiminä. Ethernetrengasratkaisu tukee enintään kolmenkymmenen 615-sarjan releen liittämistä. Jos on tarve kytkeä enemmän kuin 30 relettä, on suositeltavaa pilkkoa verkosto useampaan renkaaseen. Itsekorjautuvan Ethernet-rengasratkaisun avulla voidaan välttää yksittäiseen vikakohtaan liittyvät ongelmat ja tehostaa tietoliikenteen luotettavuutta. 24 ABB

25 Asiakas A Asiakas B Verkko A Verkko B Hallittu Ethernet-kytkin RSTP-tuella Hallittu Ethernet-kytkin RSTP-tuella GUID-AB81C355-EF5D AE0-01DC076E519C V4 FI Kuva 16. Itsekorjautuva Ethernet-rengasratkaisu. Kaikki tietoliikenneliittimet etuliitäntää lukuun ottamatta sijaitsevat lisävarusteena hankittavissa integroiduissa tietoliikennemoduuleissa. Suojarele voidaan kytkeä Ethernetpohjaisiin tietoliikennejärjestelmiin RJ-45-liittimen (100Base- TX) tai kuituoptisen LC-liittimen (100Base-FX) kautta.jos kytkentä sarjakommunikaatioväylään vaaditaan, voidaan käyttää 10-nastaista RS-485 ruuviliitosta tai kuituoptista STliitintä. Modbus-toteutus tukee RTU-, ASCII- ja TCP-muotoja. Modbus-vakiotoimintojen lisäksi rele tukee aikaleimattujen tapahtumien hakua, aktiivisen asetusryhmän vaihtoa ja viimeisimpien vikatietojen tallennusta. Modbus-TCP-yhteyttä käytettäessä releeseen voidaan liittää viisi työasemaa samanaikaisesti. Lisäksi Modbus-sarjakommunikaatiota ja Modbus-TCP-kommunikaatiota voidaan käyttää rinnakkain. Tarvittaessa IEC ja Modbus-yhteyskäytäntöjä voidaan käyttää yhtä aikaa. IEC yhteyskäytäntö tukee kahta rinnakkaista sarjakommunikaatioliityntää kahteen eri isäntään. IEC yhteystilassa rele tukee vakiotoimintojen lisäksi aktiivisen asetusryhmän vaihtoa ja häiriötiedostojen tietueiden latausta. Lisäksi IEC :a voidaan käyttää samanaikaisesti IEC protokollan kanssa. DNP3 tukee sekä sarjakommunikaatio- että TCP-moodeja kytkentään enintään viiteen isäntään. Tuettuina ovat aktiivisen asetuksen muuttaminen ja vikatallenteiden lukeminen. DNPsarjakommunikaatiota ja DNP TCP:tä voidaan käyttää rinnakkain. Tarvittaessa sekä IEC että Modbusyhteyskäytäntöjä voidaan käyttää samanaikaisesti. 615-sarja tukee Profibus DPV1:tä SPA-ZC 302 -Profibusadapterin tuella. Jos Profibus vaaditaan, rele on tilattava Modbus-sarjakommunikaation vaihtoehdolla. Modbus-toteutus sisältää SPA-protokollan toiminnallisuuden emuloinnin. Tämä toiminnallisuus mahdollistaa kytkennän SPA-ZC 302:een. Kun rele käyttää RS-485-väylää sarjakommunikaatioon, tuetaan sekä kaksi- että nelijohdinliityntöjä. Päättäminen sekä ylösveto- ja alasvetovastukset voidaan määrittää tietoliikennekortin hyppyjohtimilla, joten ulkoisia vastuksia ei tarvita. Rele tukee seuraavia aikasynkronointimenetelmiä, joiden aikaleimauksen tarkkuus on 1 ms: Ethernet-pohjainen SNTP (Simple Network Time Protocol) Erityinen aikasynkronoinnin johdotus. ABB 25

26 IRIG-B (Inter-Range Instrumentation Group - aikakoodaus B) Rele tukee seuraavaa korkean tarkkuuden aikasynkronointimetodia 4 µs:n aikaleimaresoluutiolla, jota vaaditaan erityisesti prosessiväyläsovelluksissa. PTP (IEEE 1588) v2 -tehoprofiililla IEEE tuki sisältyy kaikkiin variantteihin, joissa on kahdennettu Ethernet-kommunikaatiomoduuli. IEEE 1588 v2 -ominaisuudet Tavanomainen kello parhaalla master-kelloalgoritmilla. Yhden askeleen läpinäkyvä kello Ethernet-rengastopologiaa varten v2 -tehoprofiili Vastaanotto (orja): 1-askel/2-askel Lähetys (master): 1-askel Kerros 2 -kartoitus Peer-to-peer-viiveen laskenta Multicast-toiminta Grandmaster-kellolta vaadittu tarkuus on +/-1 µs. Rele pystyy toimimaan master-kellona BMC-algoritmin välityksellä, ellei ulkoinen grandmaster-kello ole lyhytaikaisesti käytettävissä. IEEE tuki sisältyy kaikkiin variantteihin, joissa on kahdennettu Ethernet-kommunikaatiomoduuli. Lisäksi rele tukee aikasynkronointia seuraavien sarjakommunikaatioprotokollien kautta: Modbus DNP3 IEC Taulukko 5. Tuetut tietoliikennekäyttöliitynnät ja tiedonsiirtoprotokollat Käyttöliitynnät/Protokollat Ethernet Sarjakommunikaatio 100BASE-TX RJ BASE-FX LC RS-232/RS-485 Kuituoptinen ST IEC IEC LE - - MODBUS RTU/ASCII - - MODBUS TCP/IP - - DNP3 (sarjakommunikaatio) - - DNP3 TCP/IP - - IEC = Tuettu 26 ABB

27 18. Tekniset tiedot Taulukko 6. Mitat Kuvaus Leveys Kehys 177 mm Kotelo 164 mm Korkeus Kehys 177 mm (4U) Kotelo 160 mm Syvyys 201 mm ( mm) Paino koko rele 4,1 kg pelkkä pistoyksikkö 2,1 kg Taulukko 7. Virtalähde Kuvaus Tyyppi 1 Tyyppi 2 Nimellinen apujännite U n 100, 110, 120, 220, 240 VAC, 50 ja 60 Hz 24, 30, 48, 60 VDC 48, 60, 110, 125, 220, 250 VDC Maksimaalinen DC-apujännitteen katkosaika ilman releen resetointia. 50 ms U n:llä Apujännitteen vaihtelu % U n:stä ( V AC) % U n:stä ( V DC) % U n:stä (38, V DC) Käynnistyskynnys 19,2 V DC (24 V DC * 80%) Apujännitesyötön kuorma uinuvassa(p q )/ toimintatilassa DC < 12,0 W (nimellinen)/ < 18,0 W (maks) AC < 16,0 W (nimellinen)/ < 21,0W (maks) DC < 12,0 W (nimellinen)/ < 18,0 W (maks) Aputasajännitteen aaltoisuus Sulakkeen tyyppi Enintään 15% tasajännitearvosta (taajuudella 100 Hz) T4A/250 V Taulukko 8. Mittaustulot Kuvaus Nimellistaajuus 50/60 Hz ± 5 Hz Virtatulot Nimellisvirta, I n 1/5 A 1) Terminen virtakestoisuus: Jatkuva 1 sekunnin ajan 20 A 500 A Dynaaminen virrankesto: Puoliaaltoarvo Tuloimpedanssi A <20 mω Jännitetulot Nimellisjännite V AC Jännitteenkesto: Jatkuvasti 10 sekunnin ajan Kuorma nimellisjännitteellä 240 V AC 360 V AC <0,05 VA 1) Nollavirta ja/tai vaihevirta ABB 27

28 Taulukko 9. Binääritulot Kuvaus Käyttöalue Nimellisjännite Virrankulutus Tehonkulutus Kynnysjännite Reaktioaika ±20 % nimellisjännitteestä VDC 1,6...1,9 ma 31, ,0 mw V DC < 3 ms Taulukko 10. RTD/mA-mittaus (XRGGIO130) Kuvaus RTD-tulot Tuetut RTD-anturit 100 Ω platina Ω, platina 100 Ω, nikkeli 120 Ω, nikkeli 250 Ω, nikkeli 10 Ω, kupari TCR 0,00385 (DIN 43760) TCR 0,00385 TCR 0,00618 (DIN 43760) TCR 0,00618 TCR 0,00618 TCR 0,00427 Tuettu vastusalue Enimmäisjohdinresistanssi (kolmejohdinmittaus) Eristystaso Vasteaika RTD-/vastusanturivirta kω 25 Ω/johdin 2 kv (tulojen ja suojamaan välillä) < 4 s Enintään 0,33 ma rms Toimintatarkkuus Vastus Lämpötila ma-tulot Tuettu virta-alue 0 20 ma Virran tuloimpedanssi 44 Ω ± 0,1 % ±2,0 % tai ±1 Ω ±1 C 10 Ω kupari: ±2 C Toimintatarkkuus ±0,5 % tai ±0,01 ma Taulukko 11. Signaalilähtö X100: SO1 Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms Pienin mahdollinen kosketinkuormitus 250 VAC/DC 5 A 15 A 30 A 1/0,25/0,15 A 100 ma jännitteellä 24 VAC/DC 28 ABB

29 Taulukko 12. Signaalilähdöt ja IRF-lähtö Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC Pienin mahdollinen kosketinkuormitus 250 VAC/DC 5 A 10 A 15 A 1/0,25/0,15 A 10 ma jännitteellä 5 V AC/DC Taulukko 13. Kaksoisnapaiset teholähtöreleet TCS-toiminnolla Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC (kaksi kosketinta kytkettynä sarjaan) Pienin mahdollinen kosketinkuormitus 250 VAC/DC 8 A 15 A 30 A 5/3/1 A 100 ma jännitteellä 24 VAC/DC Laukaisupiirin valvonta (TCS): Ohjausjännitealue Virranotto valvontapiirin läpi VAC/DC ~1,5 m/a Minimijännite TCS-koskettimen yli 20 VAC/DC ( V) Taulukko 14. Yksinapainen tehonlähtörele Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC Pienin mahdollinen kosketinkuormitus 250 VAC/DC 8A 15 A 30 A 5/3/1 A 100 ma jännitteellä 24 VAC/DC ABB 29

30 Taulukko 15. Suurinopeuksinen lähtö HSO binäärisellä tulolla ja lähdöllä BIO0007 Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC Käynnistys Palautus 250 V AC/DC 6 A 15 A 30 A 5/3/1 A 1 ms 20 ms, resistiivinen kuorma Taulukko 16. Etuportin Ethernet-käyttöliitynnät Ethernet-liitäntä Protokolla Kaapeli Tiedonsiirron määrä Etupuoli TCP/IP-protokolla Vakio-Ethernet CAT 5 -kaapeli RJ-45-liittimellä 10 Mb/s Taulukko 17. Aseman kommunikointilinkki, kuituoptinen Vastaliitin Kuitutyyppi 1) Aallonpituus Maks. etäisyys Sallittu polun vaimennus 2) LC ST MM 62,5/125 tai 50/125 μm lasikuitusydän MM 62,5/125 tai 50/125 μm lasikuitusydän nm 2 km <8 db nm 1 km <11 db 1) (MM) monimuotokuitu, (SM) yksimuotokuitu 2) Sallittu liittimien ja kaapelin yhdessä aiheuttama enimmäisvaimennus Taulukko 18. IRIG-B Kuvaus IRIG-aikakoodiformaatti B004, B005 1) Eristystaso Modulaatio Looginen taso Virrankulutus Tehonkulutus 500 V 1 min Moduloimaton 5 V TTL < 4 ma < 20 mw 1) IRIG-standardin mukaan Taulukko 19. Linssianturi ja optinen kuitu valokaarisuojaukselle Kuvaus Kuituoptinen kaapeli sisältäen linssin Linssin normaali käyttölämpötila Linssin enimmäiskäyttölämpötila (enintään 1 h) Kytkentäkuidun sallittu minimitaivutussäde 1,5 m, 3,0 m tai 5,0 m C +140 C 100 mm 30 ABB

31 Taulukko 20. Uppoasennetun releen kotelointiluokka Kuvaus Etuosa IP 54 Takaosa, liittimet IP 20 Taulukko 21. Ympäristöolosuhteet Kuvaus Käyttölämpötila ºC (jatkuva käyttö) Käyttölämpötila (lyhytaikainen käyttö) ºC (<16h) 1)2) Suhteellinen kosteus Ilmanpaine Käyttökorkeus < 93%, ei tiivistyvä kpa Enimmillään 2000 m Kuljetus- ja varastointilämpötila ºC 1) MTBF:n ja HMI:n suorituskyvyn aleneminen lämpötila-alueen ºC ulkopuolella 2) LC-kommunikaatiolla varustettujen releiden korkein käyttölämpötila on +70 ºC ABB 31

32 Taulukko 22. Sähkömagneettinen yhteensopivuuskoestus Kuvaus Lajikoearvo Viitteet 1 MHz/100 khz purskehäiriökoe IEC IEC , luokka III IEEE C Yhteismuotoinen 2,5 kv Eromuotoinen 2,5 kv 3 MHz, 10 MHz and 30 MHz purskehäiriökoe IEC IEC , luokka III Yhteismuotoinen 2,5 kv Sähköstaattinen purkaustesti IEC IEC IEEE C Kontaktipurkaus 8 kv Ilmapurkaus 15 kv Radiotaajuinen häiriökoe 10 V (rms) f = 150 khz...80 MHz 10 V/m (rms) f = MHz 10 V/m f = 900 MHz 20 V/m (rms) f = MHz IEC IEC , luokka III IEC IEC , luokka III ENV IEC , luokka III IEEE C Nopea transienttihäiriökoe IEC IEC IEEE C Kaikki portit 4 kv Häiriöjännitekoe IEC IEC Tietoliikenne 1 kv, johdon ja maan välinen Muut portit 4 kv, johdon ja maan välinen 2 kv, johdon ja johdon välinen Verkkotaajuisen (50 Hz) magneettisen kentän sietokoe IEC Jatkuva s Pulssimuotoisen magneettisen kentän sietokoe Vaimennetun värähtelevän magneettisen kentän sietokoe 300 A/m 1000 A/m 1000 A/m 6,4/16 µs IEC IEC s 100 A/m 1 MHz 400 transienttia/s Jännitekuopat ja lyhyet häiriöt 30 % / 10 ms 60 % / 100 ms 60 % / ms >95 % / 5000 ms IEC ABB

33 Taulukko 22. Sähkömagneettinen yhteensopivuuskoestus, continued Kuvaus Lajikoearvo Viitteet Verkkotaajuinen sietokoe Binääritulot IEC IEC , luokka A Yhteismuotoinen 300 V rms Eromuotoinen 150 V rms Johdetut yhteismuotoiset häiriöt 15 Hz khz Koestustaso 3 (10/1/10 V rms) IEC Säteilykoe EN 55011, luokka A IEC Johdettu 0,15...0,50 MHz <79 db (µv) näennäishuippuarvo <66 db (µv) keskiarvo 0, MHz <73 db (µv) näennäishuippuarvo <60 db (µv) keskiarvo Säteilty MHz <40 db (µv/m) näennäishuippuarvo, mitattu 10 metrin etäisyydeltä MHz <47 db (µv/m) näennäishuippuarvo, mitattu 10 metrin etäisyydeltä Taulukko 23. Eristyskokeet Kuvaus Lajikoearvo Viitteet Dielektriset kokeet Pulssijännitekoe 2 kv, 50 Hz, 1 min 500 V, 50 Hz, 1 min, tietoliikenne 5 kv, 1,2/50 μs, 0,5 J 1 kv, 1,2/50 μs, 0,5 J, tietoliikenne IEC and IEC IEC ja IEC Eristysvastusmittaukset >100 MΩ, 500 V DC IEC ja IEC Suojavastus <0,1 Ω, 4 A, 60 s IEC Taulukko 24. Mekaaniset kokeet Kuvaus Viitteet Vaatimus Tärinäkokeet (sinimuotoinen) Iskukoe IEC (koe Fc) IEC IEC (koe Ea isku) IEC (koe Eb kolhaisu) IEC Luokka 2 Luokka 2 Seisminen koe IEC Luokka 2 ABB 33

34 Taulukko 25. Ympäristökokeet Kuvaus Lajikoearvo Viitteet Kuiva lämpökoe 96 h lämpötilassa +55 ºC 16 h lämpötilassa +85 ºC 1) IEC Toiminta alalämpötilassa 96 h lämpötilassa -25 ºC 16 h lämpötilassa -40 ºC IEC Kostea lämpökoe 6 jaksoa (12 h + 12 h) +25 C +55 C lämpötilassa, kosteus>93% IEC Lämpötilan muutoskoe 5 jaksoa (3 h + 3 h) -25 C C lämpötilassa IEC Varastointilämpötilatesti 96 h at -40ºC 96 h at +85ºC IEC IEC ) LC-kommunikaatiolla varustettujen releiden korkein käyttölämpötila on +70 o C Taulukko 26. Tuoteturvallisuus Kuvaus LV-direktiivi Viitteet 2006/95/EC Standardi EN (2005) EN (2009) Taulukko 27. Sähkömagneettinen yhteensopivuus Kuvaus EMC-direktiivi Viitteet 2004/108/EC Standardi EN (2000) EN (2007) Taulukko 28. RoHS:n noudattaminen Kuvaus Noudattaa RoHS-direktiiviä 2002/95/EC 34 ABB

35 Suojaustoiminnot Taulukko 29. Kolmivaiheinen suuntaamaton ylivirtasuoja (PHxPTOC) Toiminto Toimintatarkkuus Riippuen mitatun virran taajuudesta: f n ±2 Hz PHLPTOC PHHPTOC ja PHIPTOC ±1,5 % asetteluarvosta tai ±0,002 I n ±1,5 % asetteluarvosta tai ±0,002 I n (virroilla alueella I n ) ±5,0 % asetteluarvosta (virroilla alueella I n ) Havahtumisaika 1)2) Vähintään Tyypillinen Enintään PHIPTOC: I Vika = 2 asetettu Havahtumisarvo I Vika = 10 asetettu Havahtumisarvo 16 ms 11 ms 19 ms 12 ms 23 ms 14 ms PHHPTOC ja PHLPTOC: I Vika = 2 x asetettu Havahtumisarvo 23 ms 26 ms 29 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikatilassa <30 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0 % teoreettisesta arvosta tai ±20 ms 3) ±5,0 % teoreettisesta arvosta tai ±20 ms 3)4) Harmonisten komponenttien vaimennus RMS: Ei vaimennusta DFT: -50 db taajuudellaf n, missä n = 2, 3, 4, 5, Huipusta huippuun: Ei vaimennusta Huipusta huippuun + varmennus: Ei vaimennusta 1) Aseta Toiminta-aika = 0,02 s, Toiminnan käyrätyyppi = IEC-vakioaika, Mittausmuoto = oletus (riippuu portaasta), virta ennen vikaa = 0,0 In, fn = 50 Hz, vikavirta yhdessä vaiheessa nimellistaajuudella syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 3) Sisältää lähdön tehokoskettimen viiveen 4) Pätee FPHLPTOC:lle ABB 35

36 Taulukko 30. Kolmivaiheisen suuntaamattoman ylivirtasuojauksen (PHxPTOC) pääasetukset Parametri Toiminto (Alue) Askel Havahtumisarvo PHLPTOC 0,05...5,00 I n 0,01 PHHPTOC 0, ,00 I n 0,01 PHIPTOC 1, ,00 I n 0,01 Aikakertoja PHLPTOC 0, ,00 0,01 PHHPTOC 0, ,00 0,01 Toiminta-aika PHLPTOC ms 10 PHHPTOC ms 10 PHIPTOC ms 10 Virta/aika-omin.käyr 1) PHLPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 PHHPTOC PHIPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 3, 5, 9, 10, 12, 15, 17 Vakioaika 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 31. Suuntaamaton maasulkusuojaus (EFxPTOC) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f n ±2 Hz EFLPTOC EFHPTOC ja EFIPTOC ±1,5 % asetteluarvosta tai ±0,002 I n ±1,5% asetteluarvosta tai ±0,002 I n (virroilla alueella 0,1 10 I n ) ±5,0 % asetteluarvosta (virroilla alueella I n ) Havahtumisaika 1)2) Vähintään Tyypillinen Enintään EFIPTOC: I Vika = 2 asetettu Havahtumisarvo I Vika = 10 asetettu Havahtumisarvo 16 ms 11 ms 19 ms 12 ms 23 ms 14 ms EFHPTOC ja EFLPTOC: I Vika = 2 asetettu Havahtumisarvo 23 ms 26 ms 29 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikatilassa <30 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0% teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus RMS: Ei vaimennusta DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Huipusta huippuun: Ei vaimennusta 1) Mittaustila = oletus (riippuu portaasta), virta ennen vikaa = 0,0 I n, f n = 50 Hz, nimellistaajuinen maasulkuvirta syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 3) Enintään Havahtumisarvo = 2,5 I n, Havahtumisarvo kerrannaiset alueella 1, ABB

37 Taulukko 32. Suuntaamaton maasulkusuojaus (EFxPTOC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo EFLPTOC 0, ,000 I n 0,005 EFHPTOC 0, ,00 I n 0,01 EFIPTOC 1, ,00 I n 0,01 Aikakertoja EFLPTOC 0, ,00 0,01 EFHPTOC 0, ,00 0,01 Toiminta-aika EFLPTOC ms 10 EFHPTOC ms 10 EFIPTOC ms 10 Virta/aika-omin.käyr 1) EFLPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 EFHPTOC EFIPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 3, 5, 9, 10, 12, 15, 17 Vakioaika 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 33. Virran epäbalanssisuojaus (NSPTOC) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 I n Havahtumisaika 1)2) Vähintään Tyypillinen Enintään I Vika = 2 asetettu Havahtumisarvo I Vika = 10 asetettu Havahtumisarvo 23 ms 15 ms 26 ms 18 ms 28 ms 20 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa <35 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0% teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Vastaverkon virran arvo ennen vikaa = 0,0, f n = 50 Hz, tulokset perustuvat mittauksen tilastolliseen hajontaan. 2) Sisältää signaalilähtökoskettimen viiveen 3) Enintään Havahtumisarvo = 2,5 I n, Havahtumisarvo kerrannaiset alueella 1, Taulukko 34. Virran epäbalanssisuojaus (NSPTOC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo NSPTOC 0,01...5,00 I n 0,01 Aikakerroin NSPTOC 0, ,00 0,01 Toiminta-aika NSPTOC ms 10 Virta/aika-omin.käyr 1) NSPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko ABB 37

38 Taulukko 35. Nollaylijännitteen suojaus (ROVPTOV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 1,1 asetettu Havahtumisarvo 48 ms 51 ms 54 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa Harmonisten komponenttien vaimennus <35 ms ±1,0 % asetteluarvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Nollajännite ennen vikaa = 0,0 U n, f n = 50 Hz, normaalitaajuinen nollajännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen Taulukko 36. Nollajännitesuojaus (ROVPTOV) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo ROVPTOV 0, ,000 U n 0,001 Toiminta-aika ROVPTOV ms 1 Taulukko 37. Kolmivaiheinen alijännitesuojaus (PHPTUV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetetusta arvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 0,9 asetettu Havahtumisarvo 62 ms 66 ms 70 ms Palautumisaika Palautumissuhde Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa Tyypillisesti 40 ms Riippuu asetuksesta Toimintahystereesi <35 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0 % teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Havahtumisarvo = 1,0 U n, Jännite ennen vikaa = 1,1 U n, f n = 50 Hz, yhden vaihevälin nimellistaajuinen alijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähdön koskettimen viiveen 3) Minimi-Havahtumisarvo = 0,50, Havahtumisarvo-kerrannaisia alueella 0,90...0,20 38 ABB

39 Taulukko 38. Kolmivaiheinen alijännitesuojaus Parametri Toiminto (Alue) Askel Havahtumisarvo PHPTUV 0,05...1,20 U n 0,01 Aikakerroin PHPTUV 0, ,00 0,01 Toiminta-aika PHPTUV ms 10 Virta/aika-omin.käyr 1) PHPTUV Vakioaika tai käänteisaika Käyrätyyppi: 5, 15, 21, 22, 23 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 39. Kolmivaiheinen ylijännitesuojaus (PHPTOV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 1,1 asetettu Havahtumisarvo 23 ms 27 ms 31 ms Palautumisaika Palautumissuhde Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa Tyypillisesti 40 ms Riippuu asetuksesta Toimintahystereesi <35 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0 % teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n x f n, missä n = 2, 3, 4, 5, 1) Havahtumisarvo = 1,0 U n, Jännite ennen vikaa = 0,9 U n, f n = 50 Hz, yhden vaihevälin nimellistaajuinen ylijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähtökoskettimen viiveen 3) Suurin Havahtumisarvo = 1,20 U n, Havahtumisarvo-kerrannaisia alueella 1, ,00 Taulukko 40. Kolmivaiheinen ylijännitesuoja Parametri Toiminto (Alue) Askel Havahtumisarvo PHPTOV 0,05...1,60 U n 0,01 Aikakerroin PHPTOV 0, ,00 0,01 Toiminta-aika PHPTOV ms 10 Virta/aika-omin.käyr 1) PHPTOV Vakioaika tai käänteisaika Käyrätyyppi: 5, 15, 17, 18, 19, 20 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 41. Terminen ylikuormitussuoja, kahdella aikavakiolla (T2PTTR) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz Virranmittaus: ±1,5 % asetetusta arvosta tai ±0,002 x I n (virroille alueella 0,01...4,00 x I n ) Laukaisuajan tarkkuus 1) ±2,0 % teoreettisesta arvosta tai ±0,50 s 1) Ylikuorman virta > 1,2 x Toimintatason lämpötila ABB 39

40 Taulukko 42. Terminen ylikuormitussuoja, kahdella aikavakiolla (T2PTTR) pääasettelut Parametri Toiminto (Alue) Askel Lämpötilan nousu T2PTTR 0, ,0 o C 0,1 Maksimilämpötila T2PTTR 0, ,0 o C 0,1 Laukaisun lämpötila T2PTTR 80, ,0 % 0,1 Painotuskerroin p T2PTTR 0,00...1,00 0,01 Lyhyempi aikavakio T2PTTR s 1 Referenssivirta T2PTTR 0,05...4,00 x I n 0,01 Käyttö T2PTTR Pois Päällä - Taulukko 43. Stabiloitu erovirtasuojaus kaksikäämimuuntajille (TR2PTDF) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f n ±2 Hz ±3,0 % asetteluarvosta tai ±0,002 I n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi Alempi porras Ylempi porras 36 ms 21 ms 41 ms 22 ms 46 ms 24 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Harmonisten komponenttien vaimennus DFT: -50 db taajudella f = n f n, missä = 2, 3, 4, 5, 1) Virta ennen vikaa = 0,0, f n = 50 Hz, tulokset perustuvat mittauksen tilastolliseen hajontaan 2) Sisältää lähtökoskettimen viiveen. Kun erovirta = 2 asetettu toiminta-arvo ja f n = 50 Hz. 40 ABB

41 Taulukko 44. Stabiloitu erovirtasuojaus kaksikäämimuuntajille (TR2PTDF) pääasettelut Parametri Toiminto (Alue) Askel Lukitusmoodi TR2PTDF 5 = Aaltomuoto 6 = 2.h + aaltomuoto 8 = 5.h + aaltomuoto 9 = 2.h + 5.h + aaltomuoto - Pikap. toiminta-arvo TR2PTDF % 10 Perusasettelu TR2PTDF % 1 Havahtumissuhde 2 TR2PTDF % 1 Toinen käännepiste TR2PTDF % 1 Havahtumisarvo 2.H TR2PTDF % 1 Havahtumisarvo 5.H TR2PTDF % 1 Toiminto TR2PTDF Pois Päällä Käämi 1 tyyppi TR2PTDF Y YN D Z ZN Käämi 2 tyyppi TR2PTDF Y YN D Z ZN Nollakompon. poisto TR2PTDF Ei eliminoitu Käämi 1 Käämi 2 Käämi 1 ja Taulukko 45. Numeerinen vakavoitu maasulkudifferentiaalisuoja (LREFPNDF) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f n ±2 Hz ±2,5 % asetteluarvosta tai ±0,002 x I n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi I Vika = 2,0 asetettu Toiminta-arvo 37 ms 41 ms 45 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikamoodissa Harmonisten komponenttien vaimennus <35 ms ±1,0 % asetteluarvosta tai ±20 ms DFT: -50 db taajudella f = n f n, missä = 2, 3, 4, 5, 1) Virta ennen vikaa = 0,0, f n = 50 Hz, tulokset perustuvat mittauksen tilastolliseen jakaumaan 2) Sisältää signaalin lähtökoskettimen viiveen ABB 41

42 Taulukko 46. Numeerinen vakavoitu maasulkudifferentiaalisuoja (LREFPNDF) pääasettelut Parametri Toiminto (Alue) Askel Perusasettelu LREFPNDF % 1 Lukitusmoodi LREFPNDF Ei mikään 2. harmoninen - Havahtumisarvo 2.H LREFPNDF % 1 Minimilaukaisuaika LREFPNDF ms 1 Toiminto LREFPNDF Pois Päällä - Taulukko 47. Suuri-impedanssinen, rajoitettu maasulkusuojaus (HREFPDIF) Karakteristiikka Toimintatarkkuus Taajuudella f = f n ±1,5 % asetteluarvosta tai ±0,002 I n Havahtumisaika 1)2) Palautumisaika I Vika = 2,0 asetettu Perusasettelu I Vika = 10,0 asetettu Perusasettelu Tyypillisesti 22 ms (±5 ms) Tyypillisesti 15 ms (±5 ms) <60 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa <60 ms ±1,0 % asetteluarvosta tai ±20 ms 1) Virta ennen vikaa = 0,0 I n, f n = 50 Hz 2) Sisältää signaalilähtökoskettimen viiveen Taulukko 48. Suuri-impedanssinen, rajoitettu maasulkusuojaus (HREFPDIF) pääasettelut Parametri Toiminto (Alue) Askel Perusasettelu HREFPDIF 1,0...50,0 % 0,1 Minimilaukaisuaika HREFPDIF ms 1 Toiminto HREFPDIF Pois Päällä - Taulukko 49. Katkaisijavikasuojaus (CCBRBRF) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 I n Laukaisuajan tarkkuus Pyörtöaika ±1,0 % asetteluarvosta tai ±20 ms <20 ms 42 ABB

43 Taulukko 50. Katkaisijavikasuojaus (CCBRBRF) pääasettelut Parametri Toiminto (Alue) Askel Virtaraja (Vaihevirtojen toimintaraja) Maasulun virtaraja (Maasulkuvirran toimintaraja) CCBRBRF 0,05...1,00 I n 0,05 CCBRBRF 0,05...1,00 I n 0,05 Katk.vikasuoj.moodi (Käytön toiminnan tila) CCBRBRF 1 = Virta 2 = Katkaisijan tila 3 = Molemmat - Uudelleenlauk. moodi CCBRBRF 1 = Pois päältä 2 = Ilman tarkistusta 3 = Virran tarkistus - Uudelleenlauk. viive CCBRBRF ms 10 Varalaukaisun viive CCBRBRF ms 10 Katkaisijavian viive CCBRBRF ms 10 Taulukko 51. Valokaarisuojaus (ARCSARC) Karakteristiikka Toimintatarkkuus ±3 % asetteluarvosta tai ±0,01 I n Laukaisuaika Minimi Tyypillinen Maksimi Toimintamoodi = "Valo+virta" 1)2) 9 ms 12 ms 15 ms Toimintamoodi = "Vain valo" 2) 9 ms 10 ms 12 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 1) Virtaraja = 1,0 I n, virta ennen vikaa = 2,0 asetettu Virtaraja, f n = 50 Hz, nimellistaajuinen vika, tulokset perustuvat 200 mittauksen tilastolliseen jakaumaan 2) Sisältää virtakestoisen lähtökoskettimen viiveen Taulukko 52. Valokaarisuojaus (ARCSARC) pääasetukset Parametri Toiminto (Alue) Askel Virtaraja (Vaihevirtojen toimintaraja) Maasulun virtaraja (Maasulkuvirran toimintaraja) ARCSARC 0, ,00 x I n 0,01 ARCSARC 0,05...8,00 x I n 0,01 Toimintamoodi ARCSARC 1=Valo+virta 2=Vaiin valo 3=BI ohjattu Taulukko 53. Yleiskäyttöinen suojausfunktio (MAPGAPC) Karakteristiikka Toimintatarkkuus ±1,0 % asetteluarvosta tai ±20 ms ABB 43

44 Taulukko 54. Yleiskäyttöinen suojausfunktio (MAPGAPC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo MAPGAPC , ,0 0,1 Toiminta-aika MAPGAPC ms 100 Toimintamoodi MAPGAPC Yli Alle - Taulukko 55. Käyttöominaisuudet Parametri Virta/aika-omin.käyr. Virta/aika-omin.käyr (jännitesuojaus) (Alue) 1 = ANSI Ext. inv. 2 = ANSI Very. inv. 3 = ANSI Norm. inv. 4 = Ilman ehtoa 5 = ANSI Def. Vakioaika 6 = L.T.E. inv. 7 = L.T.V. inv. 8 = L.T. inv. 9 = IEC Norm. inv. 10 = IEC Very inv. 11 = IEC inv. 12 = IEC Ext. inv. 13 = IEC S.T. inv. 14 = IEC L.T. inv 15 = IEC Def. Vakioaika 17 = Ohjelmoitava 18 = RI tyyppi 19 = RD tyyppi 5 = ANSI Def. Vakioaika 15 = IEC Def. Vakioaika 17 = Inv. Käyrä A 18 = Inv. Käyrä B 19 = Inv. Käyrä C 20 = Ohjelmoitava 21 = Inv. Käyrä A 22 = Inv. Käyrä B 23 = Ohjelmoitava 44 ABB

45 Ohjaustoiminnot Taulukko 56. Käämikytkimen asennon ilmaisin (TPOSSLTC) Kuvaus Vasteaika binäärituloille Tyypillisesti 100 ms ABB 45

46 Valvontatoiminnot Taulukko 57. Sulakevian valvonta (SEQRFUF) Karakteristiikka Laukaisuaika 1) NPS-toiminto U Vika = 1,1 asetettu Vastajännite Lev U Vika = 5,0 asetettu Vastajännite Lev <33 ms <18 ms Delta-toiminto ΔU = 1,1 asetettu Jännitteen muutosnopeus ΔU = 2,0 asetettu Jännitteen muutosnopeus <30 ms <24 ms 1) Sisältää signaalin lähtökoskettimen viiveen, f n = 50 Hz, nimellistaajuinen vikajännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan Taulukko 58. Koneiden ja laitteiden käyntiaikalaskuri (MDSOPT) Kuvaus Moottorin käyntiajan mittaustarkkuus 1) ±0,5 % 1) Lukemasta, erilliselle releelle, ilman aikasynkronointia 46 ABB

47 Mittaustoiminnot Taulukko 59. Kolmivaiheinen virranmittaus (CMMXU) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f n ±2 Hz ±0,5 % tai ±0,002 I n (virroilla alueella 0,01...4,00 I n ) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, RMS: Ei vaimennusta Taulukko 60. Virran symmetristen komponenttien mittaus (CSMSQI) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f/f n = ±2 Hz ±0,5 % tai ±0,002 I n virroilla alueella 0,01...4,00 I n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Taulukko 61. Maasulkuvirran mittaus (RESCMMXU) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f/f n = ±2 Hz ±0,5 % tai ±0,002 I n virroilla alueella 0,01...4,00 I n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, RMS: Ei vaimennusta Taulukko 62. Kolmivaiheinen jännitemittaus (VMMXU) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz Jännitteillä alueella 0,01 1,15 U n ±0,5 % tai ±0,002 U n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, RMS: Ei vaimennusta Taulukko 63. Nollajännitteen mittaus (RESVMMXU) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f/f n = ±2 Hz ±0,5 % tai ±0,002 U n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, RMS: Ei vaimennusta ABB 47

48 Taulukko 64. Jännitteen myötä-, vasta- ja nollakomponenttien mittaus (VSMSQI) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz Jännitteillä alueella 0,01 1,15 U n ±1,0 % tai ±0,002 U n Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Taulukko 65. Kolmivaiheinen tehon ja energian mittaus (PEMMXU) Karakteristiikka Toimintatarkkuus Kaikille kolmelle virralle alueella 0,10 1,20 I n Kaikille kolmelle jännitteelle alueella 0,01 1,15 U n Taajuudella f = f n Pätöteho ja -energia alueella PF > 0,71 Loisteho ja -energia alueella PF < 0,71 ±1,5 % teholle (S, P ja Q) ±0,015 tehokertoimelle ±1,5 % energialle Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Taulukko 66. RTD/mA-mittaus (XRGGIO130) Kuvaus RTD-tulot Tuetut RTD-anturit 100 Ω platina Ω, platina 100 Ω, nikkeli 120 Ω, nikkeli 250 Ω, nikkeli 10 Ω, kupari TCR 0,00385 (DIN 43760) TCR 0,00385 TCR 0,00618 (DIN 43760) TCR 0,00618 TCR 0,00618 TCR 0,00427 Tuettu vastusalue Enimmäisjohdinresistanssi (kolmejohdinmittaus) Eristystaso Vasteaika RTD-/vastusanturivirta kω 25 Ω/johdin 2 kv (tulojen ja suojamaan välillä) < 4 s Enintään 0,33 ma rms Toimintatarkkuus Vastus Lämpötila ma-tulot Tuettu virta-alue 0 20 ma Virran tuloimpedanssi 44 Ω ± 0,1 % ±2,0 % tai ±1 Ω ±1 C 10 Ω kupari: ±2 C Toimintatarkkuus ±0,5 % tai ±0,01 ma 48 ABB

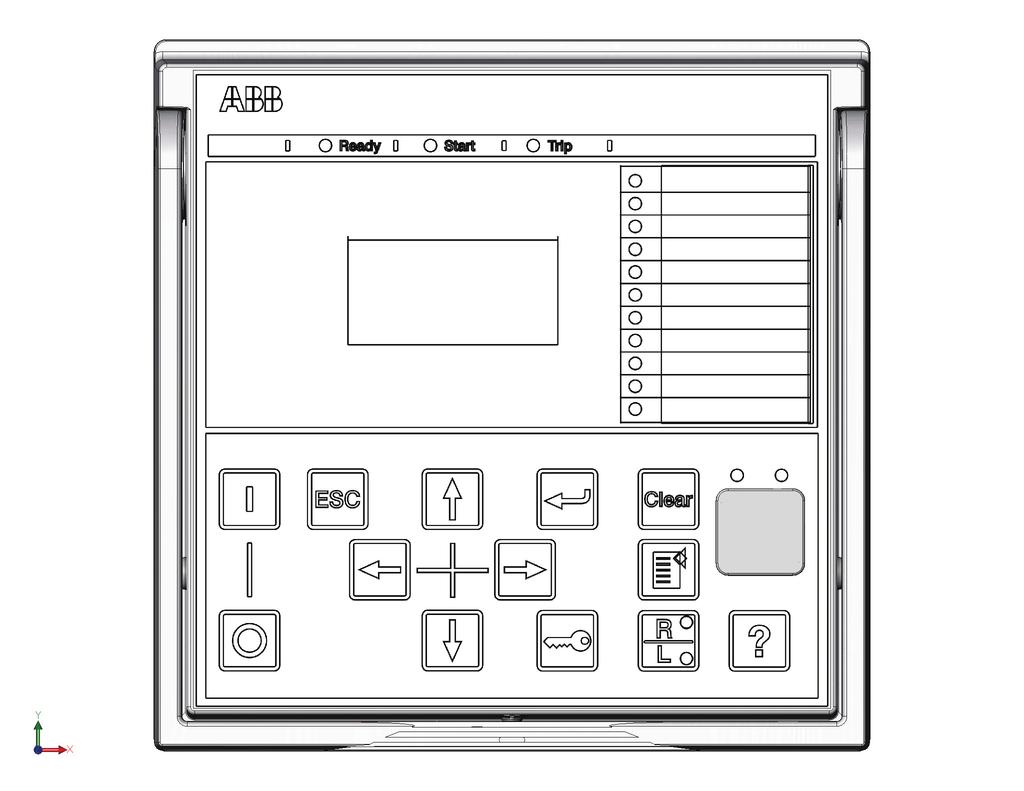

49 19. Paikallinen käyttöliittymä Releeseen on saatavana kaksi näyttöä, suuri ja pieni. Suuri näyttö soveltuu releinstallaatioihin, joissa etupaneelin käyttöliittymää käytetään usein ja joissa vaaditaan yksiviivakaaviota. Pieni näyttö soveltuu kauko-ohjattuihin alaasemiin, joissa relettä käytetään paikallisesti ainoastaan silloin tällöin etupaneelin käyttöliittymän kautta. Molemmissa nestekidenäytöissä on etupaneelin käyttöliittymän toiminnot menunavigoinnilla ja valikkonäkymillä. Suuri näyttö mahdollistaa etupaneelin tehokkaan käytön. Valikkojen selaamista on vähemmän, ja näyttö antaa hyvän yleiskuvan tiedoista. Lisäksi suuri näyttö sisältää käyttäjän määritettävissä olevan yksiviivakaavion (SLD) ja siihen liittyvät primäärilaitteiden asennonosoitukset. Riippuen valitusta vakiokonfiguraatiosta rele näyttää siihen liittyviä arvoja, oletuksena olevan yksiviivakaavion ohella. SLD-näkymää voidaan käyttää myös verkkopohjaisen käyttöliittymän avulla. Oletus-SLD:tä voidaan muokata käyttäjän tarpeiden mukaan käyttämällä PCM600:n graafista näytön muokkainta. Käyttäjä voi luoda enintään 10 SLD-sivua. Paikalliskäyttöliittymä sisältää painikkeen (L/R) releen paikallis-/ etäkäyttöä varten. Kun rele on paikallismoodissa, sitä voidaan käyttää ainoastaan paikallisella etupaneelin käyttöliittymällä. Etätilassa rele voi suorittaa etäpisteestä lähetettyjä käskyjä. Rele tukee paikallis-etävalinnan etävalintaa binäärisen tulon kautta. Tämä ominaisuus mahdollistaa esimerkiksi ulkoisen kytkimen käytön ala-asemalla. Tällä varmistetaan, että kaikki releet ovat paikallistilassa huoltotyön aikana ja että katkaisijoita ei voida etäohjata verkoston ohjauskeskuksesta. IECA V3 FI IECA V3 FI Kuva 17. Pieni näyttö Kuva 18. Suuri näyttö Taulukko 67. Pieni näyttö Merkkien koko 1) Näkyvät rivit Merkkejä rivillä Pieni, kiinteävälinen (6 x 12 pikseliä) 5 20 Suuri, muuttuvaleveyksinen (13 x 14 pikseliä) 4 Vähintään 8 1) Vaihtelee valitun kielen mukaan Taulukko 68. Suuri näyttö Merkkien koko 1) Näkyvät rivit Merkkejä rivillä Pieni, kiinteävälinen (6 x 12 pikseliä) Suuri, muuttuvaleveyksinen (13 x 14 pikseliä) 8 Vähintään 8 1) Vaihtelee valitun kielen mukaan ABB 49
