Relion 615 -sarja. Kondensaattoriparistojen suojaus- ja ohjausrele REV615 Ostajan opas
|
|
- Helmi Palo
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 Relion 615 -sarja Kondensaattoriparistojen suojaus- ja ohjausrele Ostajan opas
2 Sisältö 1. Kuvaus Vakiokonfiguraatiot Suojaustoiminnot Käyttöalue Tuetut ABB-ratkaisut Ohjaus Mittaukset Häiriötallennin Tapahtumarekisteri Rekisteröidyt arvot Kunnonvalvonta Laukaisupiirivalvonta Itsevalvonta Sulakevian valvonta Virranmittauspiirin valvonta Käytönvalvonta Tulot ja lähdöt Aseman tietoliikenne Tekniset tiedot Paikallinen käyttöliittymä Asennustavat Relekotelo ja releen pistoyksikkö Valinta- ja tilaustiedot Lisävarusteet ja tilaustiedot Työkalut Tietoverkkojen turvallisuus Liitäntäkaaviot Sertifikaatit Viitteet Toiminnot, koodit ja merkinnät Julkaisun versiohistoria...53 Vastuuvapautuslauseke Tämän asiakirjan sisältämät tiedot voivat muuttua ilman eri ilmoitusta. Tietoja ei tule pitää ABB Oy:tä sitovina. ABB Oy ei ole vastuussa tämän asiakirjan mahdollisesti sisältämistä virheistä. Copyright 2017 ABB. Kaikki oikeudet pidätetään. Tavaramerkit ABB ja Relion ovat ABB-konsernin rekisteröimiä tavaramerkkejä. Muut tässä julkaisussa mainitut brändi- tai tuotenimet voivat olla omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 2 ABB

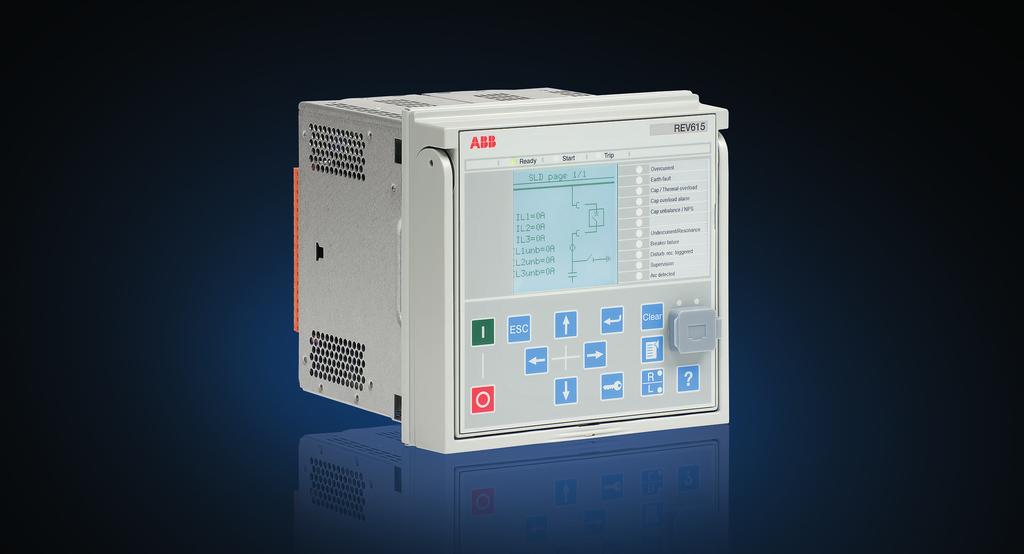

3 Julkaistu: Revisio: A 1. Kuvaus on erityinen kondensaattoriparistorele, joka on suunniteltu sähkölaitosten ala-asemien ja teollisten sähköjärjestelmien loistehon kompensointiin ja käytettävien kondensaattoriparistojen suojaukseen, ohjaukseen, mittaamiseen ja valvontaan. :ttä voidaan käyttää myös harmonisten suodatinpiirien suojaukseen, jos korkein merkittävä harmoninen komponentti on 11. kuuluu ABB:n Relion -tuoteperheeseen ja on osa ABB:n suojaus- ja ohjaustuotteiden 615-sarjaa. 615-sarjan releet tunnetaan niiden kompaktiudesta ja ulosvedettävien yksiköiden muotoilusta. Rakenteeltaan täysin uudistettu 615-sarja on suunniteltu hyödyntämään kaikki sähköasemien automaatiolaitteiden tietoliikennettä ja yhteiskäyttöä koskevaniec standardin tarjoamat mahdollisuudet. Releessä on pääsuojaus jakeluverkkojen yksinkertainen Y-, kaksinkertainen Y-, ja H-siltakytketyille kondensaattoriparistoille ja harmonisten suodattimille. Riippuen valitusta vakiokonfiguraatiosta on rele sopeutettu H- siltakytkettyjen tai kaksoistähtikytkettyjen rinnakkaiskondensaattoriparistojen suojaukseen. Releen voi ottaa käyttöön heti, kun sen vakiokonfiguraatioon on määritetty sovelluskohtaiset asetukset. 615-sarjan releet tukevat useita tietoliikenneyhteysprotokollia, kuten IEC 61850GOOSE-viestinnällä, IEC LE (paitsi RED615:ssä), IEC , Modbus ja DNP3. Profibus DPV1 -kommunikointiprotokolla on tuettu käyttämällä protokollakonvertteria SPA-ZC Vakiokonfiguraatiot on saatavana kahtena vaihtoehtoisena vakiokonfiguraationa. Vakiosignaalikonfiguraatiota voidaan muuttaa Protection and Control IED Manager PCM600:n signaalimatriisin tai graafisen sovellustoiminnallisuuden avulla. Lisäksi PCM600:n sovellusten konfigurointitoiminnallisuus tukee monitasoisten loogisten toimintojen luomista käyttäen erilaisia loogisia elementtejä, kuten ajastimia ja flip-flopeja. Yhdistelemällä suojaustoimintoja loogisten toimintolohkojen kanssa releen konfigurointia voidaan mukauttaa käyttäjäkohtaisten sovellusten vaatimuksiin. Rele toimitetaan tehtaalta oletuskytkennöillä, jotka on kuvattu binääritulojen, binäärilähtöjen, toiminto-toiminnolle-kytkentöjen ja hälytys-ledien toiminnallisissa kaavioissa. Suunnattujen suojaustoimintojen positiivinen mittaussuunta on kohti lähtevää syöttöä. ABB 3

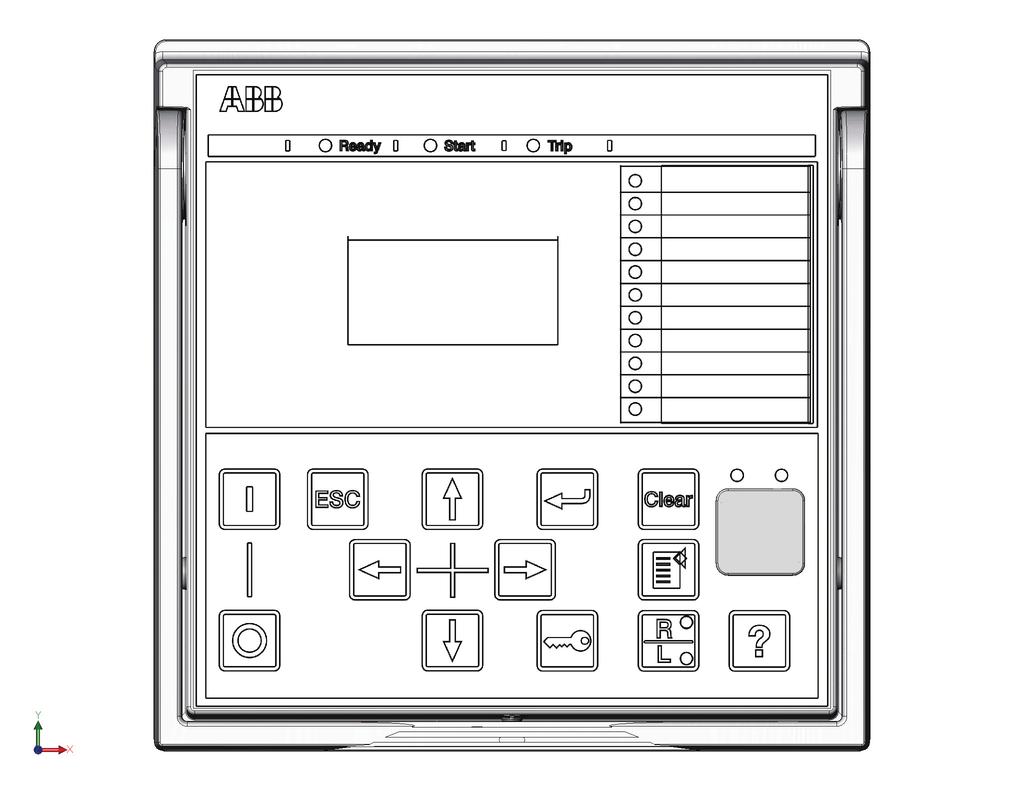

4 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Kondensaattoriparistojen suojaus- ja ohjausrele KONDENSAATTORIPARISTOJEN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO A SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 3I 5 Päälaukaisutoiminto Sulkurele 94/86 2 I2> 46 3Ith>T 49T 3I>>> 50P/51P I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta - Web-pohjainen AND käyttöliittymä OR 3 3 3I>3I< 51C 2 3I>> 51P-2 ARC 50L/50NL di>c 51NC-1 TD> 55TD 3I>/Io>BF 51BF/51NBF 3dI>C 51NC-2 3I> 51P-1 Io KUNNONSEURANTA JA VALVONTA 2 CBCM CBCM TCS TCM MCS 3I MCS 3I Io OPTS OPTM TIETOLIIKENNE Protokollat: IEC Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP Io 2 Io>>> Io> 50N/51N 51N-1 Io>> 51N-2 OHJAUS JA INDIKOINTI 1) MITTAUS Kohde Ohj 2) Ind 3) CB DC ES I, Io - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja Analogiset liitynnät 1) Virtamuuntaja 4 tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto Jännitemuuntaja 1) Tavanomaiset muuntajatulot - PQM3I PQM3I HUOMAUTUKSET 6xRTD 2xmA 18 MAP MAP Valinnaiset toiminnot 3 Instanssien määrä Laskettu arvo Io/Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto 3Iunb GUID-DFC320F5-AD45-4D C3FB2CFDCB06 V2 FI Kuva 1. Vakiokonfiguraation A toiminnallinen yleiskatsaus 4 ABB
5 U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A Clear Configuration System HMI Time Authorization ESC A Clear Kondensaattoriparistojen suojaus- ja ohjausrele Uo U L1 U L2 U L3 KONDENSAATTORIPARISTOJEN SUOJAUS- JA OHJAUSRELE VAKIOKONFIGURAATIO B SUOJAUS PAIKALLINEN KÄYTTÖLIITTYMÄ RELEEN TOIMINNALLISUUTEEN SISÄLTYY: 3I 5 Päälaukaisutoiminto Sulkurele 94/86 2 I2> 46 3Ith>T 49T 3I>>> 50P/51P I O R L I O R L - Häiriö- ja vikatallentimet - Tapahtumaloki ja tallennetut tiedot - Suurinopeuksinen lähtömoduuli (valinnainen) - Releen itsevalvonta - Paikallis/Kauko-ohjauspainike releen käyttöliittymässä - Käyttäjähallinta - Web-pohjainen AND käyttöliittymä OR 3 Io 3 3I>3I< 51C 2 3I>> 51P-2 Io>> 51N-2 ARC 50L/50NL di>c 51NC-1 TD> 55TD 2 Io> 67N-1 3I>/Io>BF 51BF/51NBF 3dI>C 51NC-2 Io>> 67N-2 3I> 51P-1 Io 3I KUNNONSEURANTA JA VALVONTA FUSEF 60 OPTS OPTM 2 CBCM CBCM TCS TCM OHJAUS JA INDIKOINTI 1) MCS 3I MCS 3I Io TIETOLIIKENNE Protokollat: IEC /-9-2LE Modbus IEC DNP Käyttöliitynnät: Ethernet: TX (RJ45), FX (LC) Sarjakommunikaatio: Sarjakommunikaation lasikuitu (ST), RS-485, RS-232/485 D-sub 9, IRIG-B Kahdennetut protokollat: HSR PRP RSTP MITTAUS Uo Kohde Ohj 2) Ind 3) CB DC ES I, U, Io, Uo, P, Q, E, pf, f - Raja-arvon valvonta - Kuormitustallenne - RTD/mA-mittaus (valinnainen) - Symmetriset komponentit 2 3U< 27 U2> 47O- U1< 47U+ U L1 U L2 U L3 1) Tarkista binääritulojen/-lähtöjen määrä/tyyppi teknisestä dokumentaatiosta 2) Primäärilaitteiden ohjaus- ja tilaindikointitoiminto 3) Primäärikohteen tilan indikointitoiminto Analogiset liitynnät 1) Virtamuuntaja 4 Jännitemuuntaja 5 1) Tavanomaiset muuntajatulot U L1 U L2 U L3 2 3U> 59 3 Uo> 59G PQM3I PQM3I PQM3U PQM3V PQMU PQMV HUOMAUTUKSET 2xRTD 1xmA 18 MAP MAP Valinnaiset toiminnot 3 Instanssien määrä Laskettu arvo Io/Uo OR Tilattaessa määritettävä vaihtoehtoinen toiminto Iunb GUID-393D9B25-06C8-42AE-A7D0-642BBCB89DBE V1 FI Kuva 2. Vakiokonfiguraation B toiminnallinen yleiskatsaus Taulukko 1. Vakiokonfiguraatiot Kuvaus Kondensaattoripariston ylikuormitus ja epätasapainosuojaus, suuntaamaton ylivirta ja suuntaamaton maasulkusuojaus, katkaisijan ohjaus ja kunnonvalvonta Kondensaattoripariston ylikuormitus ja epätasapainosuojaus, suuntaamaton ylivirta ja suunnattu maasulkusuojaus, jännitepohjainen suojaus, katkaisijan ohjaus ja kunnonvalvonta Vak. konf. A B ABB 5
6 Taulukko 2. Tuettuja toimintoja Toiminto IEC A B Suojaus 1) Kolmivaiheinen suuntaamaton ylivirtasuojaus, alempi porras PHLPTOC 1 1 Kolmivaiheinen suuntaamaton ylivirtasuojaus, ylempi porras PHHPTOC 2 2 Kolmivaiheinen suuntaamaton ylivirtasuojaus, pikalaukaisuporras PHIPTOC 1 1 Suuntaamaton maasulkusuojaus, alempi porras EFLPTOC 2 2) Suuntaamaton maasulkusuojaus, ylempi porras EFHPTOC 1 2) 1 2) Suuntaamaton maasulkusuojaus, pikalaukaisuporras EFIPTOC 1 2) Suunnattu maasulkusuojaus, alempi porras DEFLPDEF 2 2)3) Suunnattu maasulkusuojaus, ylempi porras DEFHPDEF 1 2)3) Virran epäbalanssisuojaus NSPTOC 2 2 Nollaylijännitesuojaus ROVPTOV 3 3)4)5) Kolmivaiheinen alijännitesuojaus PHPTUV 2 Kolmivaiheinen ylijännitesuojaus PHPTOV 2 Myötäkomponentin alijännitesuojaus PSPTUV 1 Vastakomponentin ylijännitesuojaus NSPTOV 1 Terminen ylikuormitussuoja, kahdella aikavakiolla T2PTTR 1 1 Katkaisijan vikasuojaus CCBRBRF 1 1 Päälaukaisutoiminto 6) TRPPTRC 2 (5) 2 (5) Valokaarisuojaus ARCSARC (3) (3) Yleiskäyttöinen suojausfunktio 4)7) MAPGAPC Kondensaattoripariston ylikuormitussuoja COLPTOC 1 1 Kondensaattorin epäbalanssisuoja, kaksois-y kondensaattoriparisto 8) CUBPTOC 1 4) 1 Kondensaattorin epäbalanssisuoja, H-silta kondensaattoriparisto 8) HCUBPTOC 1 1 4) Kondensaattorin resonanssisuoja SRCPTOC 1 1 Sähkönlaatu Virran kokonaiskulutuksen särö CMHAI (1) 9) (1) 10) Jännitteen kokonaisharmoninen särö VMHAI (1) 10) Jännitevaihtelun havaitsemistoiminto PHQVVR (1) 10) Ohjaus Katkaisijan ohjaus CBXCBR 1 1 Erottimen ohjaus 4) DCXSWI 2 2 Maadoituskytkimen ohjaus 4) ESXSWI 1 1 Erottimen asennon ilmaisin 4) DCSXSWI 3 3 Maadoituskytkimen indikointi 4) ESSXSWI 2 2 Kunnonvalvonta Katkaisijan tilan seuranta SSCBR 1 1 Laukaisupiirivalvonta TCSSCBR 2 2 Virranmittauspiirin valvonta CCRDIF 1 1 Sulakevian valvonta SEQRFUF 1 Koneiden ja laitteiden käyntiaikalaskuri 4) MDSOPT 1 1 Mittaus Häiriötallennin RDRE 1 1 Kuormitustilanteen tallennin LDPMSTA 1 1 Kolmivaiheinen virranmittaus CMMXU 1 1 Virran symmetristen komponenttien mittaus CSMSQI 1 1 Maasulkuvirran mittaus RESCMMXU 1 1 Kolmivaihejännitteen mittaus VMMXU 1 Nollajännitteen mittaus 11) RESVMMXU 2 Jännitekomponentin mittaus VSMSQI 1 4) Kolmivaiheisen tehon ja energian mittaus PEMMXU 1 RTD/mA-mittaus XRGGIO130 (1) (1) 6 ABB
7 Taulukko 2. Tuettuja toimintoja, continued Toiminto IEC A B Taajuusmittaus FMMXU 1 IEC LE (jännitteenjako) 12) SMVSENDER (1) 1, 2,... = sisällytettyjen instanssien numero () = valinnainen 1) Suojaustoiminnon instanssit ilmaisevat käytettävissä olevien identtisten suojaustoimintolohkojen lukumäärän vakiokonfiguraatiossa. 2) Io valittavissa parametrin mukaan, "Io mitattu" oletusarvona 3) Uo valittavissa parametrin mukaan, Uo mitattu oletusarvona 4) Lisättävä yhdessä sovelluskonfiguraation kanssa, että olisi saatavilla signaalimatriisissa ja releessä 5) "Uob mitattu" on aina käytetty epätasapainosuojauksessa maadoittamattomalla Y-kytketyllä kondensaattoriparistolla. 6) Päälaukaisutoiminto sisältyy ja on kytketty vastaavaan HSO:hon konfiguraatiossa ainoastaan binääritulo- ja lähtömoduulin0007 ollessa käytössä. Jos ARC-vaihtoehto on lisäksi valittuna, ARCSARC on kytketty konfiguraation vastaavaan päälaukaisun tuloon. 7) Monitoimisuojauksen käyttökohteita ovat esimerkiksi RTD/mA-suojaus tai analoginen GOOSE. 8) Iunb-mittausarvot on otettu tästä lohkosta ja laitettu mittausnäkymään. 9) Sähkönlaadun vaihtoehto sisältää ainoastaan virran kokonaiskulutuksen särön. 10) Sähkönlaadun vaihtoehto sisältää virran kokonaiskulutuksen särön, jännitteen kokonaisharmonisen särön ja jännitteen vaihtelun. 11) Kondensaattoripariston epätasapainojännitteen mittaus 12) Saatavissa vain COM0031-COM0034:llä 3. Suojaustoiminnot Releessä on kolmivaiheinen ylikuormitussuojaus alivirralla ja uudelleenkytkennän eston toiminnallisuudella kondensaattoreille, yksi- tai kolmivaihepohjainen epätasapainosuojaus kondensaattoreille sisältäen kompensaation luonnolliselle epätasapainolle ja virtaan perustuvan kytkentäresonanssisuojauksen. Releessä on myös suuntaamaton ylivirtasuojaus ja terminen ylikuormitussuojaus sekä suuntaamaton maasulkusuojaus. Lisäksi vakiokonfiguraatio B sisältää suunnatun maasulkusuojauksen, nollajännitesuojauksen ja yli- ja alijännitesuojaustoiminnot. Lisälaitteilla ja -ohjelmistoilla varustetussa releessä on myös kolme valontunnistuskanavaa sisätiloissa käytettävän metallikoteloisen kojeiston katkaisijan, kokoojakiskon ja kaapelitilan valokaarisuojaukseen. Valokaarisuojauksen anturiliityntä on käytettävissä lisävarusteena hankittavassa tiedonsiirtomoduulissa. Nopea laukaisu lisää henkilöstön turvallisuutta ja rajoittaa aineellisia vahinkoja valokaaritilanteessa. Vaihtoehtona voidaan valita binäärinen tulo- ja lähtömoduuli, jossa on kolme suurinopeuksista binääristä lähtöä (HSO) ja joka vähentää kokonaistoiminta-aikaa tyypillisesti 4-6 ms verrattuna normaaleihin teholähtöihin. 4. Käyttöalue on tarkoitettu loistehon kompensointiin käytettävien kondensaattoriparistojen suojaukseen sähkölaitosten alaasemissa ja teollisissa sähköjärjestelmissä. tarjoaa suojaustoiminnallisuutta erityisesti H-silta-, kaksinkertaisille Y- ja yksinkertaisille Y-kytketyille kondensaattoriparistoille ja syöttökaapelille. :ttä voidaan myös käyttää harmonisten suodatinpiirien suojaukseen, jos korkein merkittävä harmoninen komponentti on 11. Vakiokonfiguraatiot A ja B tarjoavat kolmivaiheisen ylikuormitussuojauksen, epätasapainosuojauksen luonnollisen epätasapainon kompensoinnilla ja kytkentäresonanssisuojauksen kondensaattoriparistoille. Integroitu alivirtatoiminto ylikuormitussuojauksen toimintalohkossa havaitsee kondensaattoripariston poiskytkemisen ja estää katkaisijan sulkemisen niin kauan kuin kondensaattoriparisto on vielä osittain purkautuneena. Kolmivaiheista termistä ylikuormitussuojausta voidaan käyttää harmonisten suodatinpiirien kuristimien ja vastusten termiseen suojaukseen. Releessä on syöttökaapelin ja kondensaattoripariston suuntaamaton ylivirta- ja maasulkusuojaus. Vakiokonfiguraatio A on esikonfiguroitu H-siltaan kytketyille kondensaattoriparistoille. Kolmivaiheista virran epätasapainosuojausta käytetään epätasapainosuojaukseen. Vakiokonfiguraatio B sisältää suunnatun maasulkusuojauksen, nollajännitesuojauksen sekä yli- ja alijännitesuojaustoiminnot. Se on esikonfiguroitu kaksinkertaisille Y-kytketyille kondensaattoriparistoille. Kolmivaiheista virran epätasapainosuojausta käytetään epätasapainosuojaukseen. Vakiokonfiguraatiossa B olevia nollajännitesuojauksen toista ja kolmatta porrasta voidaan käyttää jännitepohjaiseen epätasapainosuojaukseen pääasiallisesti yksinkertaisille Y- kytketyille kondensaattoriparistoille maadoittamattomalla tähtipisteellä. Erityistä Uob-jännitetuloa käytetään tähän tarkoitukseen. Tämä toiminnallisuus on saatavana vakiokonfiguraatiossa B ja se on konfiguroitava ennen käyttöönottoa. ABB 7
8 I I U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A A Clear R L Clear R L Kondensaattoriparistojen suojaus- ja ohjausrele 3I O Vak. konf. A ANSI IEC Io 50L/50NL 50P/51P ARC 3I>>> 51C 3I> 3I< 51NC-2 3dI>C 51P/51N 3I>/Io> 55TD TD> 3I unb GUID-B7F0755C-006A D3-8C290EE3ECA0 V1 FI Kuva 3. H-siltakytketyn kondensaattoripariston suojaus H-siltakytketyn kondensaattoripariston suojaus Vakiokonfiguraatiossa A on käytetty kondensaattoripariston ylikuormituksen, kolmivaiheisesti kytketyn virtaepätasapainon sekä alivirran suojausta. Ylivirtaa ja maasulkua on käytetty syöttökaapelin ja kondensaattoripariston yhdistelmän suojaukseen. 3U Uo 3I Io O Vak. konf. ANSI IEC B 27/59/59G 50L/50NL 50P/51P 51C 51NC-1 51P/51N 55TD 67N 3U</3U>/Uo> ARC 3I>>> 3I> 3I< di>c 3I>/Io> TD> Io> I unb GUID-5F33A1B7-2B6F-4CFA-9DD6-71E633C46846 V1 FI Kuva 4. Kompensoidulla tai eristetyllä nollalla jakeluverkossa olevan kaksois-y-kytketyn kondensaattoripariston suojaus. Kompensoidulla tai eristetyllä nollalla jakeluverkossa olevan kaksois-y-kytketyn kondensaattoripariston suojaus. Vakiokonfiguraatiossa A on käytetty kondensaattoripariston ylikuormituksen, kolmivaiheisesti kytketyn virtaepätasapainon sekä alivirran suojausta. Ylivirtaa ja suunnattua maasulkua on käytetty syöttökaapelin ja kondensaattoripariston yhdistelmän suojaukseen. 8 ABB
9 I I U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC U kv P 0.00 kw Q 0.00 kvar IL2 0 A ESC A A Clear R L Clear R L Kondensaattoriparistojen suojaus- ja ohjausrele 3U Uo 3I Io O Vak. konf. ANSI IEC B 27/59/59G 49T 50L/50NL 50P/51P 51C 51NC-2 51P/51N 55TD 3U</3U>/Uo> 3Ith>T ARC 3I>>> 3I> 3I< 3dI>C 3I>/Io> TD> 3I unb GUID C53B-460B-BA D6977F77 V1 FI Kuva 5. Harmonisen suodatinpiirin suojaus teollisessa verkossa. Harmonisen suodatinpiirin suojaus teollisessa verkossa. Vakiokonfiguraatiossa B on käytetty harmonisen suodattimen ylikuormituksen, kolmivaiheisesti kytketyn virtaepätasapainon ja alivirran suojausta ja pääasiallisesti kelan termistä lisäsuojausta. Ylivirtaa ja maasulkua on käytetty syöttökaapelin ja suodatinpiirin yhdistelmän suojaukseen. 3U Uo 3I Io O Vak. konf. ANSI IEC B 27/59/59G 50L/50NL 50P/51P 51C 51P 55TD 67N 3U</3U>/Uo> ARC 3I>>> 3I> 3I< 3I> TD> Io> Uo b GUID-9C6F9938-FB A B47FC V1 FI Kuva 6. Yksinkertaisesti Y-kytketyn kondensaattoripariston suojaus Yksinkertaisesti Y-kytketyn kondensaattoripariston suojaus. Vakiokonfiguraatiossa B on käytetty kondensaattoripariston ylikuormituksen, jännitepohjaisen epätasapainon (Uob) ja alivirran suojausta. Ylivirtaa ja suunnattua maasulkua on käytetty syöttökaapelin ja kondensattoripariston yhdistelmän suojaukseen. ABB 9

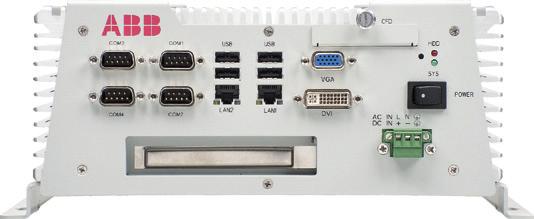

10 5. Tuetut ABB-ratkaisut ABB:n 615-sarjan suojaus- ja ohjausreleet yhdessä verkostoautomaation ohjausyksikön COM600 kanssa muodostavat aidon IEC ratkaisun sähkölaitosten ja teollisuuden sähköjärjestelmien luotettavalle sähkönjakelulle.järjestelmäsuunnittelun helpottamiseksi ja tehostamiseksi ABB:n releissä on liittämistä helpottavat connectivity package -paketit. Connectivity package -paketit sisältävät kokoelman ohjelmistoja ja relekohtaista tietoa, kuten yksiviivakaavion mallipohjia ja täyden reletietomallin. Tietomalli sisältää myös tapahtuma- ja parametrilistoja. Connectivity package -paketeilla releet voidaan helposti konfiguroida PCM600:lla ja yhdistää verkostoautomaation COM600- ohjausyksikköön tai verkoston MicroSCADA Pro -ohjaus- ja hallintajärjestelmään. 615-sarjan releet tarjoavat luontaisen tuen IEC standardille sisältäen myös binäärisen ja analogisen horisontaalisen GOOSE-viestinnän. Lisäksi prosessiväylä, jossa on analogisten vaihejännitteiden näytteenotettuja arvoja, on tuettu. Prosessiväylä, jossa on analogisten vaihejännitteiden näytteenotettuja arvoja, on tuettu. Tavanomaiseen johdolliseen laitteidenväliseen signalointiin verrattuna peer-to-peerkommunikointi kytketyn Ethernet-LANin kautta tarjoaa edistyksellisen ja monipuolisen alustan sähköjärjestelmien suojaukseen. Suojausjärjestelmän lähestymistavan selväpiirteisten ominaisuuksien joukossa ovat IEC alaasema-automaatiostandardin täyden toteutuksen mahdollistamat nopea tiedonsiirtokyky, suojauksen ja tiedonsiirron yhtenäisyyden jatkuva valvonta ja uudelleenkonfiguroinnin ja päivitysten luontainen joustavuus. Ala-asematasolla COM600 käyttää kennotasoisten releiden tietosisältöä ala-asematasoisen toiminnallisuuden parantamiseksi. COM600:n tärkeänä ominaisuutena on verkkoselainpohjainen käyttöliittymä, jossa on muokattava kojeistokennojen ratkaisujen yksiviivakaavioita havainnollistava graafinen näyttö. SLD-ominaisuus on erityisen hyödyllinen käytettäessä 615-sarjan releitä ilman valinnaista yksiviivakaavion ominaisuutta.com600:n verkkokäyttöliittymä antaa koko ala-asemasta myös tiedon saantia helpottavan yleiskuvan, joka sisältää relekohtaisia yksiviivakaavioita. Alaaseman laitteisiin ja prosesseihin on myös pääsy kaukokäytön verkkokäyttöliittymän kautta, mikä parantaa henkilöturvallisuutta. Lisäksi COM600:aa voidaan käyttää paikallisena varastona alaaseman tekniselle dokumentaatiolle ja releiden keräämälle verkostotiedolle. Kerätty verkostotieto mahdollistaa verkoston vikatilanteiden laajan raportoinnin ja analysoinnin COM600:n tietohistorian ja tapahtumakäsittelyn ominaisuuksien avulla. Historiatietoa voidaan käyttää prosessien ja laitetoiminnan tarkkaan seurantaan käyttämällä sekä reaaliaikaisiin että aiempiin arvoihin perustuvia laskelmia. Parempi prosessien dynamiikan ymmärtäminen saavutetaan yhdistelemällä aikaan perustuvia prosessimittauksia tuotanto- ja huoltotapahtumiin. COM600 voi toimia myös porttina ja se huolehtii ala-aseman releiden ja asematason ohjaus- ja hallintajärjestelmien, kuten MicroSCADA Pron ja System 800xA:n, saumattomasta liitettävyydestä. COM600:n GOOSE Analyzer -käyttöliittymä mahdollistaa horisontaalisen IEC sovelluksen seuraamisen ja analysoinnin käyttöönotossa ja käytössä asematasolla. Kaikki ala-aseman käytönaikaiset GOOSE-tapahtumat kirjataan, mikä mahdollistaa parannetun järjestelmävalvonnan. Taulukko 3. Tuetut ABB-ratkaisut Tuote Verkostoautomaation ohjain COM600 MicroSCADA Pro SYS 600 System 800xA Versio 4.0 SP1 tai uudempi 9.3 FP2 tai uudempi 5.1 tai uudempi 10 ABB
11 ABB MicroSCADA Pro/ System 800xA Sähkölaitos: IEC Teollisuus: OPC COM600 Web-pohjainen käyttöliittymä COM600 Web-pohjainen käyttöliittymä Ethernet-kytkin PCM600 Ethernet-kytkin PCM600 Analoginen ja binäärinen horisontaalinen GOOSE-kommunikatio IEC Analoginen ja binäärinen horisontaalinen GOOSE-kommunikatio IEC GUID-4D002AA0-E35D-4D3F-A157-01F1A3044DDB V1 FI Kuva 7. Esimerkki ABB:n sähköjärjestelmästä, jossa on käytössä Relion-releet, verkostoautomaation ohjain COM600 ja MicroSCADA PRo/ System 800xA 6. Ohjaus lisää katkaisijan ohjauksen toiminnallisuuden etupaneelin käyttöliittymän kautta tai kauko-ohjauksen avulla. Katkaisijan ohjauksen lisäksi releen merkittävänä ominaisuutena on kaksi ohjauslohkoa, jotka on tarkoitettu erottimien moottoriohjaukseen tai katkaisijavaunulle ja niiden asennonosoituksille. Releessä on yksi ohjauslohko, joka on tarkoitettu yhden maadoituserottimen moottoriohjaukseen ja sen asennonosoitukseen. Releessä tarvitaan kahta fyysistä binääristä tuloa ja kahta fyysistä binääristä lähtöä jokaista käyttöönotettua ohjattavaa primäärilaitetta varten. Valitusta releen vakiokonfiguraatiosta riippuen käyttämättömien binääristen tulojen ja binääristen lähtöjen lukumäärä vaihtelee. Lisäksi jotkut vakiokonfiguraatiot tarjoavat myös valinnaisia laitteistomoduuleja, jotka lisäävät käytettävissä olevien binääristen tulojen ja lähtöjen lukumäärää. Mikäli valitun vakiokonfiguraation käytettävissä olevien binääristen tulojen/lähtöjen lukumäärä ei riitä, suositellaan seuraavia vaihtoehtoja: Releen valittua vakiokonfiguraatiota voidaan muokata muutaman alun perin muihin tarkoituksiin konfiguroitujen binääritulojen ja binäärilähtöjen vapauttamiseksi käyttöön soveltuvin osin. Releeseen voidaan yhdistää ulkoinen tulo- tai lähtömoduuli, esimerkiksi RIO600. Ulkoisen I/O-moduulin binäärisiä tuloja ja lähtöjä voidaan käyttää sovelluksen vähemmän aikakriittisiin binäärisiin signaaleihin. Yhdistäminen mahdollistaa muutaman alun perin varatun binäärisen tulon ja lähdön vapauttamisen releen vakiokonfiguraatiossa. Primäärilaitteiden ohjaukseen valittujen releen binäärilähtöjen sopivuus, esimerkiksi niiden kytkentä-, kuormitettavuus- ja katkaisukapasiteetti, tulee varmistaa huolellisesti. Mikäli primäärilaitteen vaatimukset ohjauspiirin suhteen eivät toteudu, ulkopuolisten apureleiden käyttöä tulisi harkita. Releen käyttöliittymän valinnainen iso graafinen LCD sisältää yksiviivakaavion (SLD), jossa on olennaisten primäärilaitteiden asennonosoitus. Sovelluksen vaatimat lukitusjärjestelmät ABB 11
12 konfiguroidaan PCM600:n signaalimatriisin tai sovelluskonfiguroinnin toiminnallisuuden avulla. 7. Mittaukset Rele mittaa jatkuvasti vaihevirtoja, yksivaiheisia tai kolmivaiheisia epätasapainovirtoja (nollan epätasapainovirta kompensoituna), vaihevirtojen symmetrisiä komponentteja ja nollavirtaa. Vakiokonfiguraatio B sisältää jännitemittauksia. Se mittaa nollajännitettä, vaihejännitteitä, jännitteen sekvenssikomponentteja ja taajuutta. Se mittaa myös kondensaattoripariston epätasapainojännitettä, jos Uob on kytketty ja rele on konfiguroitu sen mukaisesti. Tämän jännitteenmittauksen nimi on nollajännitteenmittaus, instanssi 2. Releessä on kolmivaiheisen tehon ja energian mittaus tehokertoimen kanssa. Lisäksi rele laskee virran kuormitusarvon käyttäjän määritettävissä olevan aikakehyksen puitteissa, suojattavan kohteen termisen ylikuormituksen sekä vastakomponentin ja myötäkomponentin virtojen väliseen suhteeseen perustuvan vaihe-epätasapainoarvon. Mitattuja arvoja voidaan käyttää paikallisesti releen etupaneelin käyttöliittymän avulla tai etäkäyttönä releen tietoliikenneliittymän kautta. ja voi käyttää sekä paikan päällä että etäkäytössä verkkopohjaisen käyttöliittymän avulla. Releessä on kuormitustilanteen tallennin. Kuormitustilanneominaisuus tallentaa jaksollisena aikavälinä otettua historiallista kuormatietoa (kysyntäjakso). Tallenteet ovat COMTRADE-muodossa. 8. Häiriötallennin Releessä on häiriötallennin, jossa on jopa 12 analogista ja 64 binääristä signaalikanavaa. Analogikanavia voidaan asettaa tallentamaan joko aallonmuotoa tai mitattujen virtojen ja jännitteiden trendejä. Analogiset kanavat voidaan määrittää aloittamaan tallennustoiminto, kun mitattu arvo alittaa tai ylittää asetusarvon. Binääriset signaalikanavat voidaan määrittää aloittamaan tallennus binäärisignaalin nousevalla tai laskevalla reunalla tai kummallakin reunalla. Oletusasetuksen mukaan binäärikanavat on määritetty tallentamaan ulkoiset tai sisäiset relesignaalit, kuten releportaiden havahtumis- tai laukaisusignaalit, tai ulkoiset lukitus- tai ohjaussignaalit. Releen binäärisignaalit, kuten suojauksen havahtumis- tai laukaisusignaalit, tai binääritulon kautta releeseen tuleva ulkoinen ohjaussignaali voidaan määrittää laukaisemaan tallennus.tiedot tallentuvat haihtumattomaan muistiin, josta ne voidaan ladata myöhempää vika-analyysiä varten. 9. Tapahtumarekisteri Releessä on tapahtumajärjestystietojen keruuta varten haihtumaton muisti, johon mahtuu 1024 tapahtumaa aikaleimoineen. Tiedot jäävät haihtumattomaan muistiin, vaikka releen syöttövirta katkeaisi hetkellisesti. Tapahtumarekisteri helpottaa syöttöjärjestelmän vikojen ja häiriöiden analysointia ennen vian ilmenemistä ja sen jälkeen. Releen tiedon prosessoinnin ja taltioinnin kasvatettu kapasiteetti antaa edellytykset tulevien verkostokonfiguraatioiden kasvavan tiedontarpeen tukemiseen. Tapahtumajärjestystietoja voidaan käyttää paikallisesti releen etupaneelin käyttöliittymän avulla tai etäkäyttönä releen kommunikaatioliitännän kautta. Tietoja voi käyttää sekä paikan päällä että etäkäytössä verkkopohjaisen käyttöliittymän avulla. 10. Rekisteröidyt arvot Rele pystyy tallentamaan 128 viimeisen vikatapahtuman tietueet. Näiden tallenteiden avulla käyttäjä voi analysoida sähköjärjestelmän tapahtumia. Jokaisessa tallenteessa on esimerkiksi virta- ja jännitearvot, kulmatiedot ja aikaleima. Vikatallennus voidaan laukaista käynnistyssignaalilla, suojalohkon laukaisusignaalilla tai molemmilla. Käytettävissä olevat mittaustavat ovat DFT-, RMS- ja huipusta huippuun - mittaus. Vikatallennus tallentaa releen mittausarvoja sillä hetkellä kun jokin suojaustoiminto käynnistyy. Lisäksi rele tallentaa erikseen enimmäiskuormitusvirran aikaleimoineen. Oletusasetuksen mukaan tietueet tallentuvat haihtumattomaan muistiin. 11. Kunnonvalvonta Releen kunnonvalvontatoiminnot tarkkailevat katkaisijan toimintaa ja kuntoa jatkuvasti. Toiminnot seuraavat katkaisijan jousen latausaikaa, SF6-kaasunpainetta, katkaisuaikaa ja toimimattomuusaikaa. Valvontatoiminnot tarjoavat katkaisijan toimintaan liittyviä historiatietoja, joita voidaan käyttää ennakoivan huollon ajoittamiseen. Lisäksi rele sisältää käyntiaikalaskurin, joka valvoo, kuinka monta tuntia suojattu laite on ollut toiminnassa. Tämän ansiosta laitteen aikaan perustuva ennakoiva huollon aikatauluttaminen on mahdollista. 12. Laukaisupiirivalvonta Laukaisupiirin valvonta valvoo laukaisupiirin käytettävyyttä ja toimintakuntoa jatkuvasti. Se mahdollistaa avoimen piirin valvonnan sekä katkaisijan auki- että kiinni-asennossa. Lisäksi se havaitsee katkaisijan ohjausjännitteen katkeamisen. 13. Itsevalvonta Releen sisäänrakennettu itsevalvontajärjestelmä tarkkailee jatkuvasti releen laitteiston tilaa ja ohjelmiston toimintaa. Havaitusta viasta tai virhetoiminnasta ilmoitetaan käyttäjälle. 12 ABB
13 Pysyvä relevika lukitsee suojaustoiminnot virheellisen toiminnan estämiseksi. käyttöliittymässä, selainpohjaisessa käyttöliittymässä sekä PCM600-työkalussa. 14. Sulakevian valvonta Vakiokonfiguratiossa B releessä on toiminnallisuutena sulakevian valvonta. Sulakevian valvonta havaitsee jännitemittauspiirin ja releen välisen vian. Viat havaitsee joko vastaverkkoon perustuva algoritmi tai deltajännitteen ja deltavirran algoritmi. Vian havaittuaan sulakevikavalvonta aktivoi hälytyksen ja estää jänniteriippuvaisten suojaustoimintojen tahattoman toiminnan. 15. Virranmittauspiirin valvonta Rele sisältää virranmittauspiirin valvonnan.virranmittauspiirin valvontaa käytetään vikojen havaitsemiseen virtamuuntajan toisiopiirissä. Havaittuaan vian virranmittauspiirin valvontatoiminto estää tahattoman toiminnan aktivoimalla hälytys-ledin ja estämällä tietyt suojaustoiminnot. Virranmittauspiirin valvontatoiminto laskee suojaussydänten vaihevirtojen summan ja vertaa summaa rengasvirtamuuntajasta tai vaihevirtamuuntajien erillisistä sydämistä saatuun mitattuun yksittäiseen vertailuvirtaan. 16. Käytönvalvonta Valtuuttamattoman käytön estämiseksi ja tietojen eheyden varmistamiseksi releessä on nelitasoinen roolipohjainen käyttäjäntodennusjärjestelmä, jossa pääkäyttäjä voi määrittää erilliset salasanat katselun, käytön, huollon ja hallinnon tasoille. Käytönvalvontajärjestelmää voidaan käyttää etupaneelin 17. Tulot ja lähdöt Rele on varustettu kolmella vaihevirtatulolla, kolmella epätasapainovirtatulolla ja yhdellä nollavirtatulolla suuntaamatonta maasulkusuojausta varten. Vakiokonfiguraatiossa B rele on lisäksi varustettu kolmella vaihejännitetulolla, yhdellä nollajännitetulolla suunnattua maasulkusuojausta varten ja yhdellä jännitetulolla (Uob), jota voidaan käyttää jännitepohjaiseen epätasapainosuojaukseen. Virtatulojen nimellistaso on 1/5 A, ja se on valittavissa releen ohjelmistossa. Kolme vaihejännitetuloa ja nollajännitetulot kattavat nimellisjännitteitä V. Sekä vaiheiden väliset jännitteet että vaiheen ja maan väliset jännitteet voidaan kytkeä. Binääritulon kynnysarvot VDC valitaan säätämällä releen parametrien asetuksia. Kaikki binääritulojen ja -lähtöjen koskettimet voidaan vapaasti määrittää signaalimatriisityökalulla tai PCM600:n sovelluskonfigurointitoiminnallisuudella. Katso tarkempia lisätietoja tuloista ja lähdöistä tulo/lähtöyhteenvetotaulukosta ja liitinkaavioista. Vaihtoehtoisesti voidaan valita binäärinen tulo- ja lähtömoduuli. Siinä on kolme suurinopeuksista binäärista lähtöä (HSO), ja se vähentää kokonaistoiminta-aikaa tyypillisesti ms verrattuna normaaleihin teholähtöihin. Taulukko 4. Tulojen/lähtöjen yleiskatsaus Vak. konf. Tilauskoodinumero Analogiset kanavat Binäärikanavat CT VT BI BO RTD ma BA PO + 6 SO - - BB PO + 9 SO - - A BA FD PO + 2 SO + 3 HSO FF PO + 5 SO + 3 HSO BA PO + 6 SO 6 2 BG FD PO + 2 SO + 3 HSO 6 2 B BC BE AD PO + 6 SO - - FE PO + 2 SO + 3 HSO - - BA PO + 6 SO 2 1 FD PO + 2 SO + 3 HSO 2 1 Valinnaisena vaihtoehtona vakiokonfiguraatiolle B on releessä kaksi RTD-tuloa ja yksi ma-tulo. Rele mittaa signaaleja, kuten lämpötilaa, kahden RTD-tulon ja ma-tulon kautta käyttäen mittamuunninta. Mittaamisen ja valvonnan ohella arvoja ABB 13
14 voidaan käyttää laukaisu- ja hälytystarkoituksiin käyttämällä monitoimisuojauksen toimintoja. Lämpötilasignaalia voi käyttää myös termisen suojaustoiminnon ympäristölämpötilatietoja varten. 18. Aseman tietoliikenne Rele tukee erilaisia tietoliikenneprotokollia, mukaan lukien IEC 61850, IEC LE Modbus, Modbus ja DNP3.Profibus DPV1 -kommunikointiprotokolla on tuettu käyttämällä protokollakonvertteria SPA-ZC 302. Käyttötiedot ja ohjaustoiminnot ovat käytettävissä näiden yhteyskäytäntöjen kautta. Jotkin tietoliikennetoiminnot, kuten usean releen välinen horisontaalinen tietoliikenne, ovat kuitenkin käytettävissä vain IEC tiedonsiirtoprotokollan avulla. IEC tietoliikennetoteutus tukee kaikkia valvonta- ja ohjaustoimintoja. Myös parametriasetuksia, häiriötiedoston tietueita sekä vikatietoja voidaan käyttää IEC yhteyskäytännön kautta. Häiriötiedoston tietueet voidaan hakea mihin tahansa Ethernet-sovellukseen standardinmukaisessa COMTRADE-tiedostomuodossa. Suojarele tukee tapahtumien raportointia asemaväylän viidelle työasemalle samanaikaisesti. Rele pystyy vaihtamaan signaaleja muiden releiden kanssa käyttämällä IEC protokollaa. Suojarele voi lähettää binäärisignaaleja toisiin releisiin (niin sanottu horisontaalinen tietoliikenne) IEC GOOSE (Generic Object Oriented Substation Event) -profiilin avulla. Binääristä GOOSE-viestintää voidaan käyttää esimerkiksi suojaukseen sekä keskinäistoimintaan perustuvaan suojaukseen. Rele täyttää IEC standardin määrittämät jakeluasemien sovellusten laukaisuun liittyvät GOOSEsuorituskykyvaatimukset. Lisäksi suojarele tukee analogisten arvojen lähetystä ja vastaanottoa GOOSE-viestinnän avulla. Analoginen GOOSE-viestintä mahdollistaa analogisten mittausarvojen nopean siirron asemaväylällä ja helpottaa näin esimerkiksi RTD-syöttöarvojen, kuten ympäristön lämpötilan arvojen, jakamista muiden relesovellusten kanssa. Rele tukee myös IEC prosessiväylää analogisten vaihejännitteiden näytearvoilla. Tällä toiminnallisuudella galvaaninen paneelienvälinen johdotus voidaan korvata Ethernet-kommunikaatiolla. Mitatut arvot siirretään näytearvoina käyttämällä IEC LE -protokollaa. Aiottu sovellus näytearvoille jakaa vaihejännitteitä muille 615-sarjan releille, joilla on vaihejännitteisiin perustuvia toimintoja ja 9-2- tuki. 615-releissä, joissa on prosessiväyläsovelluksia, käytetään IEEE 1588:aa suuren tarkkuuden aikasynkronoinnille. Kahdennetulle Ethernet-kommunikaatiolle releet tarjoavat joko kaksi optista tai kaksi galvaanista Ethernetverkkokäyttöliityntää. Käytettävissä on myös kolmas portti, jolla on galvaaninen Ethernet-verkostoliitäntä. Kolmannessa Ethernet-liitännässä millä tahansa muulla Ethernet-laitteella on liitännällisyys kojeistokentän sisäiseen IEC asemaväylään esimerkiksi etä-i/o:n kytkemiseksi. IEEE 1588:n korkean tarkkuuden aikasynkronointimetodin tuki sisältyy kaikkiin variantteihin, joissa on kahdennettu Ethernetkommunikointimoduuli. Ethernet-verkoston kahdennus voidaan saavuttaa käyttämällä korkean saatavuuden saumatonta kahdennettua (HSR) protokollaa tai rinnakkaista kahdennusprotokollaa (PRP) tai itsekorjautuvalla renkaalla, joka käyttää RSTP:tä hallituissa kytkimissä. Ratkaisua voidaan käyttää Ethernet-pohjaisissa IEC , Modbus- ja DNP3-yhteyskäytännöissä. IEC standardi erittelee verkoston kahdennusta, joka parantaa järjestelmän käytettävyyttä ala-aseman kommunikaatiolle. Verkoston kahdennus perustuu kahteen toisiaan täydentävään IEC standardissa määriteltyyn protokollaan: PRP- ja HSR-protokollat. Molemmat protokollat pystyvät selviämään linkki- tai kytkinviasta nollasiirtymäajalla. Kummassakin protokollassa molemmilla verkkosolmukohdilla on kaksi identtistä yhdelle verkkoyhteydelle omistettua Ethernet-porttia. Protokollat luottavat kaiken siirretyn informaation monistamiseen ja tarjoavat nollasiirtymäaikaa linkki- tai kytkinvikatilanteessa, täyttäen näin kaikki ala-asemaautomaation tiukat reaaliaikaiset vaatimukset. PRP:ssä kukin verkostosolmukohta on liitetty kahteen riippumattomaan rinnakkain toimivaan verkostoon. Verkostot ovat täysin erilliset vikariippumattomuuden saavuttamiseksi, ja niissä voi olla erilaiset topologiat. Verkostot toimivat rinnakkain, joten niissä on nolla-aikapalautus ja jatkuva kahdennuksen tarkkailu vikojen välttämiseksi. 14 ABB
15 COM600 SCADA Ethernet-kytkin IEC PRP Ethernet-kytkin REF615 REF620 RET620 REM620 REF615 GUID-334D26B1-C3BD-47B6-BD9D A5E9D V1 FI Kuva 8. Rinnakkainen kahdennusprotokolla HSR soveltaa rinnakkainkäytön PRP-periaatetta yhteen renkaaseen. Jokaista lähetettyä viestiä kohti solmu lähettää kaksi kehikkoa, yhden kummankin portin kautta. Molemmat kehikot kiertävät vastakkaisiin suuntiin renkaassa. Jokainen solmu lähettää saamansa kehikot edelleen portista toiseen saavuttaakseen seuraavan solmun. Kun alkuperäinen lähettäjäsolmu vastaanottaa lähettämänsä kehikon, lähettäjäsolmu poistaa kehikon välttääkseen silmukoita. Ethernet-rengasratkaisu tukee enintään kolmenkymmenen 615-sarjan releen liittämistä. Jos on tarve kytkeä enemmän kuin 30 relettä, on suositeltavaa pilkkoa verkosto useampaan renkaaseen reaaliaikaisten sovellusten toiminnan takaamiseksi. ABB 15
16 COM600 SCADA Ei HSR:ää tukevia laitteita Ethernet-kytkin Redundanssikotelo Redundanssikotelo Redundanssikotelo IEC HSR REF615 REF620 RET620 REM620 REF615 GUID D-7FC8-49F3-A4FE-FB4ABB V1 FI Kuva 9. Korkean saatavuuden saumaton kahdennus (HSR) -ratkaisu HSR- ja PRP-kahdennusprotokollien välinen valinta riippuu vaaditusta toiminnallisuudesta, kustannuksesta ja monimutkaisuudesta. Itsekorjautuvan Ethernet-renkaan avulla voidaan luoda kustannustehokas tietoliikennerengas, jota hallitaan RSTPyhteyskäytäntöä (Rapid Spanning Tree Protocol) käyttävällä kytkimellä. Hallittu kytkin ohjaa silmukan eheyttä, reitittää tiedot ja korjaa tietovirtauksen tietoliikennesiirtymän tapauksessa. Rengastopologian suojareleet toimivat tietoliikennettä välittävinä hallitsemattomina kytkiminä. Ethernetrengasratkaisu tukee enintään kolmenkymmenen 615-sarjan releen liittämistä. Jos on tarve kytkeä enemmän kuin 30 relettä, on suositeltavaa pilkkoa verkosto useampaan renkaaseen. Itsekorjautuvan Ethernet-rengasratkaisun avulla voidaan välttää yksittäiseen vikakohtaan liittyvät ongelmat ja tehostaa tietoliikenteen luotettavuutta. 16 ABB
17 Asiakas A Asiakas B Verkko A Verkko B Hallittu Ethernet-kytkin RSTP-tuella Hallittu Ethernet-kytkin RSTP-tuella GUID-AB81C355-EF5D AE0-01DC076E519C V4 FI Kuva 10. Itsekorjautuva Ethernet-rengasratkaisu. Kaikki tietoliikenneliittimet etuliitäntää lukuun ottamatta sijaitsevat lisävarusteena hankittavissa integroiduissa tietoliikennemoduuleissa. Suojarele voidaan kytkeä Ethernetpohjaisiin tietoliikennejärjestelmiin RJ-45-liittimen (100Base- TX) tai kuituoptisen LC-liittimen (100Base-FX) kautta.jos kytkentä sarjakommunikaatioväylään vaaditaan, voidaan käyttää 10-nastaista RS-485 ruuviliitosta tai kuituoptista STliitintä. Modbus-toteutus tukee RTU-, ASCII- ja TCP-muotoja. Modbus-vakiotoimintojen lisäksi rele tukee aikaleimattujen tapahtumien hakua, aktiivisen asetusryhmän vaihtoa ja viimeisimpien vikatietojen tallennusta. Modbus-TCP-yhteyttä käytettäessä releeseen voidaan liittää viisi työasemaa samanaikaisesti. Lisäksi Modbus-sarjakommunikaatiota ja Modbus-TCP-kommunikaatiota voidaan käyttää rinnakkain. Tarvittaessa IEC ja Modbus-yhteyskäytäntöjä voidaan käyttää yhtä aikaa. IEC yhteyskäytäntö tukee kahta rinnakkaista sarjakommunikaatioliityntää kahteen eri isäntään. IEC yhteystilassa rele tukee vakiotoimintojen lisäksi aktiivisen asetusryhmän vaihtoa ja häiriötiedostojen tietueiden latausta. Lisäksi IEC :a voidaan käyttää samanaikaisesti IEC protokollan kanssa. DNP3 tukee sekä sarjakommunikaatio- että TCP-moodeja kytkentään enintään viiteen isäntään. Tuettuina ovat aktiivisen asetuksen muuttaminen ja vikatallenteiden lukeminen. DNPsarjakommunikaatiota ja DNP TCP:tä voidaan käyttää rinnakkain. Tarvittaessa sekä IEC että Modbusyhteyskäytäntöjä voidaan käyttää samanaikaisesti. 615-sarja tukee Profibus DPV1:tä SPA-ZC 302 -Profibusadapterin tuella. Jos Profibus vaaditaan, rele on tilattava Modbus-sarjakommunikaation vaihtoehdolla. Modbus-toteutus sisältää SPA-protokollan toiminnallisuuden emuloinnin. Tämä toiminnallisuus mahdollistaa kytkennän SPA-ZC 302:een. Kun rele käyttää RS-485-väylää sarjakommunikaatioon, tuetaan sekä kaksi- että nelijohdinliityntöjä. Päättäminen sekä ylösveto- ja alasvetovastukset voidaan määrittää tietoliikennekortin hyppyjohtimilla, joten ulkoisia vastuksia ei tarvita. Rele tukee seuraavia aikasynkronointimenetelmiä, joiden aikaleimauksen tarkkuus on 1 ms: Ethernet-pohjainen SNTP (Simple Network Time Protocol) Erityinen aikasynkronoinnin johdotus. ABB 17
18 IRIG-B (Inter-Range Instrumentation Group - aikakoodaus B) Rele tukee seuraavaa korkean tarkkuuden aikasynkronointimetodia 4 µs:n aikaleimaresoluutiolla, jota vaaditaan erityisesti prosessiväyläsovelluksissa. PTP (IEEE 1588) v2 -tehoprofiililla IEEE tuki sisältyy kaikkiin variantteihin, joissa on kahdennettu Ethernet-kommunikaatiomoduuli. IEEE 1588 v2 -ominaisuudet Tavanomainen kello parhaalla master-kelloalgoritmilla. Yhden askeleen läpinäkyvä kello Ethernet-rengastopologiaa varten v2 -tehoprofiili Vastaanotto (orja): 1-askel/2-askel Lähetys (master): 1-askel Kerros 2 -kartoitus Peer-to-peer-viiveen laskenta Multicast-toiminta Grandmaster-kellolta vaadittu tarkuus on +/-1 µs. Rele pystyy toimimaan master-kellona BMC-algoritmin välityksellä, ellei ulkoinen grandmaster-kello ole lyhytaikaisesti käytettävissä. IEEE tuki sisältyy kaikkiin variantteihin, joissa on kahdennettu Ethernet-kommunikaatiomoduuli. Lisäksi rele tukee aikasynkronointia seuraavien sarjakommunikaatioprotokollien kautta: Modbus DNP3 IEC Taulukko 5. Tuetut tietoliikennekäyttöliitynnät ja tiedonsiirtoprotokollat Käyttöliitynnät/Protokollat Ethernet Sarjakommunikaatio 100BASE-TX RJ BASE-FX LC RS-232/RS-485 Kuituoptinen ST IEC IEC LE - - MODBUS RTU/ASCII - - MODBUS TCP/IP - - DNP3 (sarjakommunikaatio) - - DNP3 TCP/IP - - IEC = Tuettu 18 ABB
19 19. Tekniset tiedot Taulukko 6. Mitat Kuvaus Leveys Kehys 177 mm Kotelo 164 mm Korkeus Kehys 177 mm (4U) Kotelo 160 mm Syvyys 201 mm ( mm) Paino koko rele 4,1 kg pelkkä pistoyksikkö 2,1 kg Taulukko 7. Virtalähde Kuvaus Tyyppi 1 Tyyppi 2 Nimellinen apujännite U n 100, 110, 120, 220, 240 VAC, 50 ja 60 Hz 24, 30, 48, 60 VDC 48, 60, 110, 125, 220, 250 VDC Maksimaalinen DC-apujännitteen katkosaika ilman releen resetointia. 50 ms U n:llä Apujännitteen vaihtelu % U n:stä ( V AC) % U n:stä ( V DC) % U n:stä (38, V DC) Käynnistyskynnys 19,2 V DC (24 V DC * 80%) Apujännitesyötön kuorma uinuvassa(p q )/ toimintatilassa DC < 12,0 W (nimellinen)/ < 18,0 W (maks) AC < 16,0 W (nimellinen)/ < 21,0W (maks) DC < 12,0 W (nimellinen)/ < 18,0 W (maks) Aputasajännitteen aaltoisuus Sulakkeen tyyppi Enintään 15% tasajännitearvosta (taajuudella 100 Hz) T4A/250 V Taulukko 8. Binääritulot Kuvaus Käyttöalue Nimellisjännite Virrankulutus Tehonkulutus Kynnysjännite Reaktioaika ±20 % nimellisjännitteestä VDC 1,6...1,9 ma 31, ,0 mw V DC < 3 ms ABB 19
20 Taulukko 9. Signaalilähtö X100: SO1 Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms Pienin mahdollinen kosketinkuormitus 250 VAC/DC 5 A 15 A 30 A 1/0,25/0,15 A 100 ma jännitteellä 24 VAC/DC Taulukko 10. Signaalilähdöt ja IRF-lähtö Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC Pienin mahdollinen kosketinkuormitus 250 VAC/DC 5 A 10 A 15 A 1/0,25/0,15 A 10 ma jännitteellä 5 V AC/DC Taulukko 11. Kaksoisnapaiset teholähtöreleet TCS-toiminnolla Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC (kaksi kosketinta kytkettynä sarjaan) Pienin mahdollinen kosketinkuormitus 250 VAC/DC 8 A 15 A 30 A 5/3/1 A 100 ma jännitteellä 24 VAC/DC Laukaisupiirin valvonta (TCS): Ohjausjännitealue Virranotto valvontapiirin läpi VAC/DC ~1,5 m/a Minimijännite TCS-koskettimen yli 20 VAC/DC ( V) Taulukko 12. Yksinapainen tehonlähtörele Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC Pienin mahdollinen kosketinkuormitus 250 VAC/DC 8A 15 A 30 A 5/3/1 A 100 ma jännitteellä 24 VAC/DC 20 ABB
21 Taulukko 13. Suurinopeuksinen lähtö HSO binäärisellä tulolla ja lähdöllä BIO0007 Kuvaus Nimellisjännite Jatkuva virtakestoisuus Kytkentä- ja kuormitusvirta 3,0 s Kytkentä- ja kuormitusvirta 0,5 s Katkaisukyky, kun ohjauspiirin aikavakio L/R < 40 ms ohjausjännitteellä 48/110/220 V DC Käynnistys Palautus 250 V AC/DC 6 A 15 A 30 A 5/3/1 A 1 ms 20 ms, resistiivinen kuorma Taulukko 14. Etuportin Ethernet-käyttöliitynnät Ethernet-liitäntä Protokolla Kaapeli Tiedonsiirron määrä Etupuoli TCP/IP-protokolla Vakio-Ethernet CAT 5 -kaapeli RJ-45-liittimellä 10 Mb/s Taulukko 15. IRIG-B Kuvaus IRIG-aikakoodiformaatti B004, B005 1) Eristystaso Modulaatio Looginen taso Virrankulutus Tehonkulutus 500 V 1 min Moduloimaton 5 V TTL < 4 ma < 20 mw 1) IRIG-standardin mukaan Taulukko 16. Uppoasennetun releen kotelointiluokka Kuvaus Etuosa IP 54 Takaosa, liittimet IP 20 Taulukko 17. Ympäristöolosuhteet Kuvaus Käyttölämpötila ºC (jatkuva käyttö) Käyttölämpötila (lyhytaikainen käyttö) ºC (<16h) 1)2) Suhteellinen kosteus Ilmanpaine Käyttökorkeus < 93%, ei tiivistyvä kpa Enimmillään 2000 m Kuljetus- ja varastointilämpötila ºC 1) MTBF:n ja HMI:n suorituskyvyn aleneminen lämpötila-alueen ºC ulkopuolella 2) LC-kommunikaatiolla varustettujen releiden korkein käyttölämpötila on +70 ºC ABB 21
22 Taulukko 18. Sähkömagneettinen yhteensopivuuskoestus Kuvaus Lajikoearvo Viitteet 1 MHz/100 khz purskehäiriökoe IEC IEC , luokka III IEEE C Yhteismuotoinen 2,5 kv Eromuotoinen 2,5 kv 3 MHz, 10 MHz and 30 MHz purskehäiriökoe IEC IEC , luokka III Yhteismuotoinen 2,5 kv Sähköstaattinen purkaustesti IEC IEC IEEE C Kontaktipurkaus 8 kv Ilmapurkaus 15 kv Radiotaajuinen häiriökoe 10 V (rms) f = 150 khz...80 MHz 10 V/m (rms) f = MHz 10 V/m f = 900 MHz 20 V/m (rms) f = MHz IEC IEC , luokka III IEC IEC , luokka III ENV IEC , luokka III IEEE C Nopea transienttihäiriökoe IEC IEC IEEE C Kaikki portit 4 kv Häiriöjännitekoe IEC IEC Tietoliikenne 1 kv, johdon ja maan välinen Muut portit 4 kv, johdon ja maan välinen 2 kv, johdon ja johdon välinen Verkkotaajuisen (50 Hz) magneettisen kentän sietokoe IEC Jatkuva s Pulssimuotoisen magneettisen kentän sietokoe Vaimennetun värähtelevän magneettisen kentän sietokoe 300 A/m 1000 A/m 1000 A/m 6,4/16 µs IEC IEC s 100 A/m 1 MHz 400 transienttia/s Jännitekuopat ja lyhyet häiriöt 30 % / 10 ms 60 % / 100 ms 60 % / ms >95 % / 5000 ms IEC ABB
23 Taulukko 18. Sähkömagneettinen yhteensopivuuskoestus, continued Kuvaus Lajikoearvo Viitteet Verkkotaajuinen sietokoe Binääritulot IEC IEC , luokka A Yhteismuotoinen 300 V rms Eromuotoinen 150 V rms Johdetut yhteismuotoiset häiriöt 15 Hz khz Koestustaso 3 (10/1/10 V rms) IEC Säteilykoe EN 55011, luokka A IEC Johdettu 0,15...0,50 MHz <79 db (µv) näennäishuippuarvo <66 db (µv) keskiarvo 0, MHz <73 db (µv) näennäishuippuarvo <60 db (µv) keskiarvo Säteilty MHz <40 db (µv/m) näennäishuippuarvo, mitattu 10 metrin etäisyydeltä MHz <47 db (µv/m) näennäishuippuarvo, mitattu 10 metrin etäisyydeltä Taulukko 19. Eristyskokeet Kuvaus Lajikoearvo Viitteet Dielektriset kokeet Pulssijännitekoe 2 kv, 50 Hz, 1 min 500 V, 50 Hz, 1 min, tietoliikenne 5 kv, 1,2/50 μs, 0,5 J 1 kv, 1,2/50 μs, 0,5 J, tietoliikenne IEC and IEC IEC ja IEC Eristysvastusmittaukset >100 MΩ, 500 V DC IEC ja IEC Suojavastus <0,1 Ω, 4 A, 60 s IEC Taulukko 20. Mekaaniset kokeet Kuvaus Viitteet Vaatimus Tärinäkokeet (sinimuotoinen) Iskukoe IEC (koe Fc) IEC IEC (koe Ea isku) IEC (koe Eb kolhaisu) IEC Luokka 2 Luokka 2 Seisminen koe IEC Luokka 2 ABB 23
24 Taulukko 21. Ympäristökokeet Kuvaus Lajikoearvo Viitteet Kuiva lämpökoe 96 h lämpötilassa +55 ºC IEC Toiminta alalämpötilassa 96 h lämpötilassa -25 ºC 16 h lämpötilassa -40 ºC IEC Kostea lämpökoe 6 jaksoa (12 h + 12 h) +25 C +55 C lämpötilassa, kosteus>93% IEC Lämpötilan muutoskoe 5 jaksoa (3 h + 3 h) -25 C C lämpötilassa IEC Varastointilämpötilatesti 96 h at -40ºC 96 h at +85ºC IEC IEC Taulukko 22. Tuoteturvallisuus Kuvaus LV-direktiivi Viitteet 2006/95/EC Standardi EN (2005) EN (2009) Taulukko 23. Sähkömagneettinen yhteensopivuus Kuvaus EMC-direktiivi Viitteet 2004/108/EC Standardi EN (2000) EN (2007) Taulukko 24. RoHS:n noudattaminen Kuvaus Noudattaa RoHS-direktiiviä 2002/95/EC 24 ABB
25 Suojaustoiminnot Taulukko 25. Kolmivaiheinen suuntaamaton ylivirtasuoja (PHxPTOC) Toiminto Toimintatarkkuus Riippuen mitatun virran taajuudesta: f n ±2 Hz PHLPTOC PHHPTOC ja PHIPTOC ±1,5 % asetteluarvosta tai ±0,002 I n ±1,5 % asetteluarvosta tai ±0,002 I n (virroilla alueella I n ) ±5,0 % asetteluarvosta (virroilla alueella I n ) Havahtumisaika 1)2) Vähintään Tyypillinen Enintään PHIPTOC: I Vika = 2 asetettu Havahtumisarvo I Vika = 10 asetettu Havahtumisarvo 16 ms 11 ms 19 ms 12 ms 23 ms 14 ms PHHPTOC ja PHLPTOC: I Vika = 2 x asetettu Havahtumisarvo 23 ms 26 ms 29 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikatilassa <30 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0 % teoreettisesta arvosta tai ±20 ms 3) ±5,0 % teoreettisesta arvosta tai ±20 ms 3)4) Harmonisten komponenttien vaimennus RMS: Ei vaimennusta DFT: -50 db taajuudellaf n, missä n = 2, 3, 4, 5, Huipusta huippuun: Ei vaimennusta Huipusta huippuun + varmennus: Ei vaimennusta 1) Aseta Toiminta-aika = 0,02 s, Toiminnan käyrätyyppi = IEC-vakioaika, Mittausmuoto = oletus (riippuu portaasta), virta ennen vikaa = 0,0 In, fn = 50 Hz, vikavirta yhdessä vaiheessa nimellistaajuudella syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 3) Sisältää lähdön tehokoskettimen viiveen 4) Pätee FPHLPTOC:lle ABB 25
26 Taulukko 26. Kolmivaiheisen suuntaamattoman ylivirtasuojauksen (PHxPTOC) pääasetukset Parametri Toiminto (Alue) Askel Havahtumisarvo PHLPTOC 0,05...5,00 I n 0,01 PHHPTOC 0, ,00 I n 0,01 PHIPTOC 1, ,00 I n 0,01 Aikakertoja PHLPTOC 0, ,00 0,01 PHHPTOC 0, ,00 0,01 Toiminta-aika PHLPTOC ms 10 PHHPTOC ms 10 PHIPTOC ms 10 Virta/aika-omin.käyr 1) PHLPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 PHHPTOC PHIPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 3, 5, 9, 10, 12, 15, 17 Vakioaika 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 27. Suuntaamaton maasulkusuojaus (EFxPTOC) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajuudesta: f n ±2 Hz EFLPTOC EFHPTOC ja EFIPTOC ±1,5 % asetteluarvosta tai ±0,002 I n ±1,5% asetteluarvosta tai ±0,002 I n (virroilla alueella 0,1 10 I n ) ±5,0 % asetteluarvosta (virroilla alueella I n ) Havahtumisaika 1)2) Vähintään Tyypillinen Enintään EFIPTOC: I Vika = 2 asetettu Havahtumisarvo I Vika = 10 asetettu Havahtumisarvo 16 ms 11 ms 19 ms 12 ms 23 ms 14 ms EFHPTOC ja EFLPTOC: I Vika = 2 asetettu Havahtumisarvo 23 ms 26 ms 29 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikatilassa <30 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0% teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus RMS: Ei vaimennusta DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Huipusta huippuun: Ei vaimennusta 1) Mittaustila = oletus (riippuu portaasta), virta ennen vikaa = 0,0 I n, f n = 50 Hz, nimellistaajuinen maasulkuvirta syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 3) Enintään Havahtumisarvo = 2,5 I n, Havahtumisarvo kerrannaiset alueella 1, ABB
27 Taulukko 28. Suuntaamaton maasulkusuojaus (EFxPTOC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo EFLPTOC 0, ,000 I n 0,005 EFHPTOC 0, ,00 I n 0,01 EFIPTOC 1, ,00 I n 0,01 Aikakertoja EFLPTOC 0, ,00 0,01 EFHPTOC 0, ,00 0,01 Toiminta-aika EFLPTOC ms 10 EFHPTOC ms 10 EFIPTOC ms 10 Virta/aika-omin.käyr 1) EFLPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 EFHPTOC EFIPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 3, 5, 9, 10, 12, 15, 17 Vakioaika 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko ABB 27
28 Taulukko 29. Suunnattu maasulkusuojaus (DEFxPDEF) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz DEFLPDEF DEFHPDEF Virta: ±1,5 % asetteluarvosta tai ±0,002 I n Jännite ±1,5 % asetteluarvosta tai ±0,002 U n Vaihekulma: ±2 Virta: ±1,5 % asetteluarvosta tai ±0,002 I n (virroilla alueella I n ) ±5,0 % asetteluarvosta (virroilla alueella I n ) Jännite: ±1,5 % asetteluarvosta tai ±0,002 U n Vaihekulma: ±2 Havahtumisaika 1)2) Vähintään Tyypillinen Enintään DEFHPDEF I Vika = 2 asetettu Havahtumisarvo 42 ms 46 ms 49 ms DEFLPDEF I Vika = 2 asetettu Havahtumisarvo 58 ms 62 ms 66 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikatilassa <30 ms ±1,0 % asetteluarvosta tai ± 20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0% teoreettisesta arvosta tai ± 20 ms 3) Harmonisten komponenttien vaimennus RMS: Ei vaimennusta DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, Huipusta huippuun: Ei vaimennusta 1) Asetettu Toiminta-aika = 0,06 s,virta/aika-omin.käyr = vakioaika (IEC), Mittaustila = oletus (riippuu portaasta), virta ennen vikaa = 0,0 I n, f n = 50 Hz, nimellistaajuinen maasulkuvirta syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 3) Enintään Havahtumisarvo = 2,5 I n, Havahtumisarvo kerrannaiset alueella 1, ABB
29 Taulukko 30. Suunnattu maasulkusuojaus (DEFxPDEF) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo DEFLPDEF 0, ,000 I n 0,005 DEFHPDEF 0, ,00 I n 0,01 Suuntamoodi DEFLPDEF ja DEFHPDEF 1 = Suuntaamaton 2 = Myötäsuunta 3 = Vastasuunta Aikakertoja DEFLPDEF 0, ,00 0,01 DEFHPDEF 0, ,00 0,01 Toiminta-aika DEFLPDEF ms 10 DEFHPDEF ms 10 Virta/aika-omin.käyr 1) DEFLPDEF Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 DEFHPDEF Vakioaika tai käänteisaika Käyrätyyppi: 1, 3, 5, 15, 17 Toimintamoodi DEFLPDEF ja DEFHPDEF 1 = Vaihekulma 2 = IoSin 3 = IoCos 4 = Vaihekulma 80 5 = Vaihekulma 88 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 31. Virran epäbalanssisuojaus (NSPTOC) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 I n Havahtumisaika 1)2) Vähintään Tyypillinen Enintään I Vika = 2 asetettu Havahtumisarvo I Vika = 10 asetettu Havahtumisarvo 23 ms 15 ms 26 ms 18 ms 28 ms 20 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa <35 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0% teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Vastaverkon virran arvo ennen vikaa = 0,0, f n = 50 Hz, tulokset perustuvat mittauksen tilastolliseen hajontaan. 2) Sisältää signaalilähtökoskettimen viiveen 3) Enintään Havahtumisarvo = 2,5 I n, Havahtumisarvo kerrannaiset alueella 1, ABB 29
30 Taulukko 32. Virran epäbalanssisuojaus (NSPTOC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo NSPTOC 0,01...5,00 I n 0,01 Aikakerroin NSPTOC 0, ,00 0,01 Toiminta-aika NSPTOC ms 10 Virta/aika-omin.käyr 1) NSPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 33. Nollaylijännitteen suojaus (ROVPTOV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 1,1 asetettu Havahtumisarvo 48 ms 51 ms 54 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa Harmonisten komponenttien vaimennus <35 ms ±1,0 % asetteluarvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Nollajännite ennen vikaa = 0,0 U n, f n = 50 Hz, normaalitaajuinen nollajännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen Taulukko 34. Nollajännitesuojaus (ROVPTOV) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo ROVPTOV 0, ,000 U n 0,001 Toiminta-aika ROVPTOV ms 1 30 ABB
31 Taulukko 35. Kolmivaiheinen alijännitesuojaus (PHPTUV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetetusta arvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 0,9 asetettu Havahtumisarvo 62 ms 66 ms 70 ms Palautumisaika Palautumissuhde Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa Tyypillisesti 40 ms Riippuu asetuksesta Toimintahystereesi <35 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0 % teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Havahtumisarvo = 1,0 U n, Jännite ennen vikaa = 1,1 U n, f n = 50 Hz, yhden vaihevälin nimellistaajuinen alijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähdön koskettimen viiveen 3) Minimi-Havahtumisarvo = 0,50, Havahtumisarvo-kerrannaisia alueella 0,90...0,20 Taulukko 36. Kolmivaiheinen alijännitesuojaus Parametri Toiminto (Alue) Askel Havahtumisarvo PHPTUV 0,05...1,20 U n 0,01 Aikakerroin PHPTUV 0, ,00 0,01 Toiminta-aika PHPTUV ms 10 Virta/aika-omin.käyr 1) PHPTUV Vakioaika tai käänteisaika Käyrätyyppi: 5, 15, 21, 22, 23 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 37. Kolmivaiheinen ylijännitesuojaus (PHPTOV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 1,1 asetettu Havahtumisarvo 23 ms 27 ms 31 ms Palautumisaika Palautumissuhde Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa Tyypillisesti 40 ms Riippuu asetuksesta Toimintahystereesi <35 ms ±1,0 % asetteluarvosta tai ±20 ms Laukaisuajan tarkkuus käänteisaikamoodissa ±5,0 % teoreettisesta arvosta tai ±20 ms 3) Harmonisten komponenttien vaimennus DFT: -50 db taajuudella f = n x f n, missä n = 2, 3, 4, 5, 1) Havahtumisarvo = 1,0 U n, Jännite ennen vikaa = 0,9 U n, f n = 50 Hz, yhden vaihevälin nimellistaajuinen ylijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähtökoskettimen viiveen 3) Suurin Havahtumisarvo = 1,20 U n, Havahtumisarvo-kerrannaisia alueella 1, ,00 ABB 31
32 Taulukko 38. Kolmivaiheinen ylijännitesuoja Parametri Toiminto (Alue) Askel Havahtumisarvo PHPTOV 0,05...1,60 U n 0,01 Aikakerroin PHPTOV 0, ,00 0,01 Toiminta-aika PHPTOV ms 10 Virta/aika-omin.käyr 1) PHPTOV Vakioaika tai käänteisaika Käyrätyyppi: 5, 15, 17, 18, 19, 20 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 39. Myötäkomponentin alijännitesuoja (PSPTUV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 0,99 asetettu Havahtumisarvo U Vika = 0,9 asetettu 52 ms 44 ms 55 ms 47 ms 58 ms 50 ms Havahtumisarvo Palautumisaika Palautumissuhde Pyörtöaika Toiminta-ajan tarkkuus vakioaikamoodissa Harmonisten komponenttien vaimennus Tyypillisesti 40 ms Riippuu asetuksesta Toimintahystereesi <35 ms ±1,0 % asetteluarvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Havahtumisarvo = 1,0 U n, Myötäverkon jännite ennen vikaa = 1,1 U n, f n = 50 Hz, nimellistaajuinen myötäverkon alijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähtökoskettimen viiveen Taulukko 40. Myötäkomponentin alijännitesuoja (PSPTUV) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo PSPTUV 0, ,200 U n 0,001 Toiminta-aika PSPTUV ms 10 Jännitt. lukitusarvo PSPTUV 0,01...1,0 U n 0,01 32 ABB
33 Taulukko 41. Jännitteen epäbalanssisuojaus (NSPTOV) Karakteristiikka Toimintatarkkuus Riippuu mitatun jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 U n Havahtumisaika 1)2) Minimi Tyypillinen Maksimi U Vika = 1,1 asetettu Havahtumisarvo U Vika = 2,0 asetettu 33 ms 24 ms 35 ms 26 ms 37 ms 28 ms Havahtumisarvo Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Pyörtöaika Toiminta-ajan tarkkuus vakioaikamoodissa Harmonisten komponenttien vaimennus <35 ms ±1,0 % asetteluarvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Vastaverkon jännite ennen vikaa = 0,0 U n, f n = 50 Hz, nimellistaajuinen vastaverkon ylijännite syötettynä satunnaisesta vaihekulmasta, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalin lähtökoskettimen viiveen Taulukko 42. Jännitteen epäbalanssisuojaus (NSPTOV) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo NSPTOV 0, ,000 U n 0,001 Toiminta-aika NSPTOV ms 1 Taulukko 43. Katkaisijavikasuojaus (CCBRBRF) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran/jännitteen taajuudesta: f n ±2 Hz ±1,5 % asetteluarvosta tai ±0,002 I n Laukaisuajan tarkkuus Pyörtöaika ±1,0 % asetteluarvosta tai ±20 ms <20 ms ABB 33
34 Taulukko 44. Katkaisijavikasuojaus (CCBRBRF) pääasettelut Parametri Toiminto (Alue) Askel Virtaraja (Vaihevirtojen toimintaraja) Maasulun virtaraja (Maasulkuvirran toimintaraja) CCBRBRF 0,05...1,00 I n 0,05 CCBRBRF 0,05...1,00 I n 0,05 Katk.vikasuoj.moodi (Käytön toiminnan tila) CCBRBRF 1 = Virta 2 = Katkaisijan tila 3 = Molemmat - Uudelleenlauk. moodi CCBRBRF 1 = Pois päältä 2 = Ilman tarkistusta 3 = Virran tarkistus - Uudelleenlauk. viive CCBRBRF ms 10 Varalaukaisun viive CCBRBRF ms 10 Katkaisijavian viive CCBRBRF ms 10 Taulukko 45. Valokaarisuojaus (ARCSARC) Karakteristiikka Toimintatarkkuus ±3 % asetteluarvosta tai ±0,01 I n Laukaisuaika Minimi Tyypillinen Maksimi Toimintamoodi = "Vain valo" 9 ms 10 ms 12 ms Palautumisaika Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Taulukko 46. Valokaarisuojaus (ARCSARC) pääasetukset Parametri Toiminto (Alue) Askel Virtaraja (Vaihevirtojen toimintaraja) Maasulun virtaraja (Maasulkuvirran toimintaraja) ARCSARC 0, ,00 x I n 0,01 ARCSARC 0,05...8,00 x I n 0,01 Toimintamoodi ARCSARC 2=Vaiin valo 3=BI ohjattu Taulukko 47. Yleiskäyttöinen suojausfunktio (MAPGAPC) Karakteristiikka Toimintatarkkuus ±1,0 % asetteluarvosta tai ±20 ms Taulukko 48. Yleiskäyttöinen suojausfunktio (MAPGAPC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo MAPGAPC , ,0 0,1 Toiminta-aika MAPGAPC ms 100 Toimintamoodi MAPGAPC Yli Alle - 34 ABB
35 Taulukko 49. Kondensaattoripariston ylikuormitussuoja (COLPTOC) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajudesta: f n ±2 Hz, ei harmonisia 5 % asetteluarvosta tai ±0,002 I n Havahtumisaika ylikuormituksen portaalle 1)2) Havahtumisaika alivirtaportaalle 2)3) Palautumisaika ylikuormitus- ja hälytysportaalle Tyypillisesti 75 ms Tyypillisesti 26 ms Tyypillisesti 60 ms Palautumissuhde Tyypillisesti 0,96 Laukaisuajan tarkkuus vakioaikamoodissa Laukaisuajan tarkkuus käänteisaikamoodissa Harmonisten vaimentaminen alivirtaportaalle 1% asetteluarvosta tai ±20 ms 10% teoreettisesta arvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Harmonisten virta ennen vikaa = 0,5 I n, harmonisten vikavirta 1,5 Havahtumisarvo, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen 3) Harmonisten virta ennen vikaa = 1,2 I n, harmonisten vikavirta 0,8 Havahtumisarvo, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan Taulukko 50. Kondensaattoripariston ylikuormitussuoja (COLPTOC) pääasettelut Parametri Toiminto (Alue) Askel Ylikuormituksen havahtumisarvo COLPTOC 0,30...1,50 I n 0,01 Hälytyksen hav arvo COLPTOC % 1 Havahtumisarvo alivirtatoiminnolle COLPTOC 0,10...0,70 I n 0,01 Aikakerroin COLPTOC 0,05...2,00 0,01 Hälytyksen viiveaika COLPTOC Viiveaika alivirtatoiminnolle COLPTOC Taulukko 51. Kondensaattorin epäbalanssisuoja, kaksois-y kondensaattoriparisto (CUBPTOC) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajudesta: f n ±2 Hz 1,5 % asetteluarvosta tai 0,002 I n Havahtumisaika 1)2) Palautumisaika Tyypillisesti 26 ms Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0.96 Laukaisuajan tarkkuus käänteisaikamoodissa Laukaisuajan tarkkuus käänteisaikamoodissa Harmonisten komponenttien vaimennus 1 % teoreettisesta arvosta tai ±20 ms 5 % teoreettisesta arvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Perustaajuuden virta = 1,0 I n, virta ennen vikaa = 0,0 I n, vikavirta = 2,0 Havahtumisarvo, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen ABB 35
36 Taulukko 52. Kondensaattorin epäbalanssisuoja, kaksois-y kondensaattoriparisto (CUBPTOC) pääasettelut Parametri Toiminto (Alue) Askel Hälytysmoodi CUBPTOC 1=Normaali 2=Elementtilaskuri - Havahtumisarvo CUBPTOC 0,01...1,00 I n 0,01 Hälytyksen hav arvo CUBPTOC 0,01...1,00 I n 0,01 Aikakerroin CUBPTOC 0, ,00 0,01 Virta/aika-omin.käyr 1) CUBPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 Toiminta-aika CUBPTOC ms 10 Hälytyksen viiveaika CUBPTOC ms 10 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko Taulukko 53. Kondensaattorin epäbalanssisuoja, H-silta kondensaattoriparisto (HCUBPTOC) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajudesta: f n ±2 Hz 1,5 % asetteluarvosta tai 0,002 I n Havahtumisaika 1)2) Palautumisaika Tyypillisesti 26 ms Tyypillisesti 40 ms Palautumissuhde Tyypillisesti 0,96 Toiminta-ajan tarkkuus vakioaikamuodossa Laukaisuajan tarkkuus käänteisaikamoodissa Harmonisten komponenttien vaimennus 1 % teoreettisesta arvosta tai ±20 ms 5 % teoreettisesta arvosta tai ±20 ms DFT: -50 db taajuudella f = n f n, missä n = 2, 3, 4, 5, 1) Perustaajuuden virta = 1,0 I n, virta ennen vikaa = 0,0 I n, vikavirta = 2,0 Havahtumisarvo, tulokset perustuvat mittauksen tulosten tilastolliseen jakaumaan 2) Sisältää signaalilähtökoskettimen viiveen Taulukko 54. Kondensaattorin epäbalanssisuoja, H-silta kondensaattoriparisto (HCUBPTOC) pääasettelut Parametri Toiminto (Alue) Askel Havahtumisarvo HCUBPTOC 0,01...1,00 I n 0,01 Hälytyksen hav arvo HCUBPTOC 0,01...1,00 I n 0,01 Aikakerroin HCUBPTOC 0, ,00 0,01 Virta/aika-omin.käyr 1) HCUBPTOC Vakioaika tai käänteisaika Käyrätyyppi: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 Toiminta-aika HCUBPTOC ms 10 Hälytyksen viiveaika HCUBPTOC ms 10 1) Lisätietoja kohdasta Toimintakarakteristiikkataulukko 36 ABB
37 Taulukko 55. Kondensaattorin resonanssisuoja (SRCPTOC) Karakteristiikka Toimintatarkkuus Riippuen mitatun virran taajudesta: fn ±2 Hz Toiminta-arvon tarkkuus: ±3 % asetteluarvosta tai ±0,002 I n (2. järjestyksen harmonisille) ±1,5 % asetteluarvosta tai ±0,002 I n (3. järjestyksen < Harmonisille < 10. järjestys) ±6 % asetteluarvosta tai ±0,004 I n (> = 10. järjestyksen harmonisille) Palautumisaika Tyypillisesti 45 ms tai enimmillään 50 ms Pyörtöaika Tyypillisesti 0,96 Pyörtöaika Laukaisuajan tarkkuus vakioaikamoodissa Harmonisten komponenttien vaimennus <35 ms ±1,0 % asetteluarvosta tai ±20 ms -50 db taajuudella f = f n Taulukko 56. Kondensaattorin resonanssisuoja (SRCPTOC) pääasettelut Parametri Toiminto Alue (arvo) Askel Hälytyksen havahtumisarvo SRCPTOC 0,03...0,50 I n 0,01 Havahtumisarvo SRCPTOC 0,03...0,50 I n 0,01 Harmoninen Nro SRCPTOC Toiminta-aika SRCPTOC ms 1 Hälytyksen viiveaika SRCPTOC ms 1 ABB 37
