BL20A0600 Sähkönsiirtotekniikka. Siirtojohdon suojaus

Koko: px
Aloita esitys sivulta:

Download "BL20A0600 Sähkönsiirtotekniikka. Siirtojohdon suojaus"

Transkriptio

1

2 BL20A0600 Sähkönsiirtotekniikka Siirtojohdon suojaus

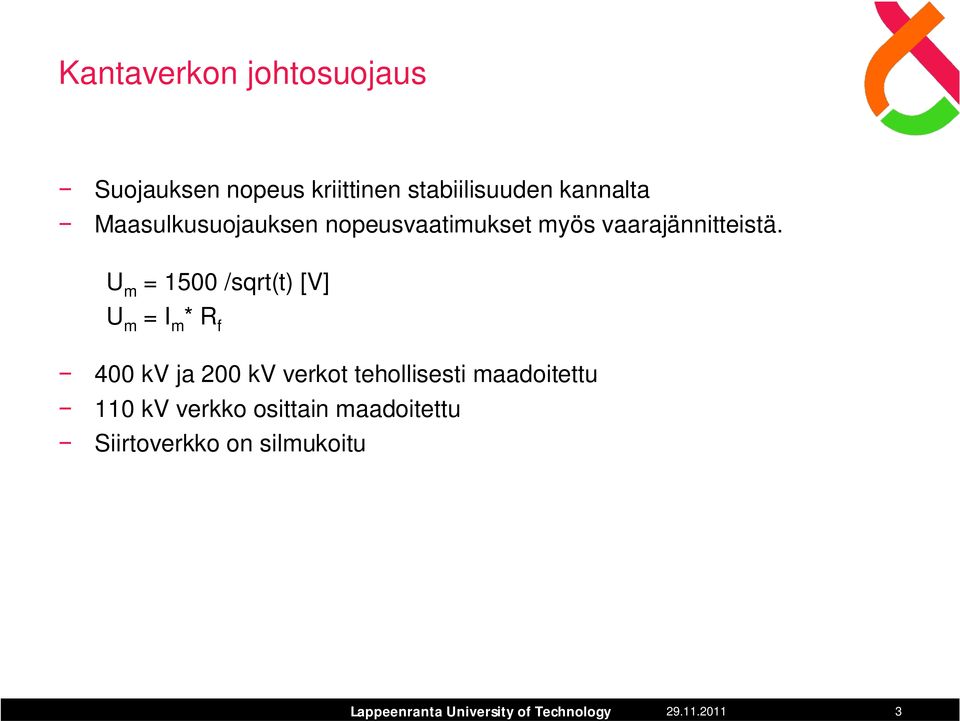

3 Kantaverkon johtosuojaus Suojauksen nopeus kriittinen stabiilisuuden kannalta Maasulkusuojauksen nopeusvaatimukset myös vaarajännitteistä. U m = 1500 /sqrt(t) [V] U m = I m * R f 400 kv ja 200 kv verkot tehollisesti maadoitettu 110 kv verkko osittain maadoitettu Siirtoverkko on silmukoitu

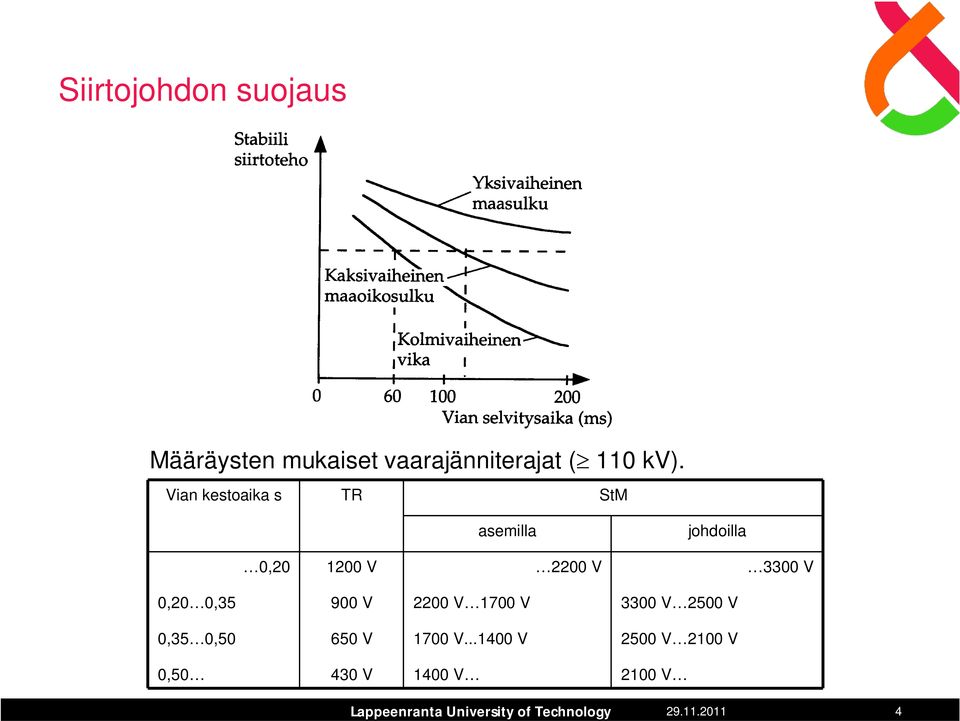

4 Siirtojohdon suojaus Määräysten mukaiset vaarajänniterajat ( 110 kv). Vian kestoaika s TR StM asemilla johdoilla 0, V 2200 V 3300 V 0,20 0, V 2200 V 1700 V 3300 V 2500 V 0,35 0, V 1700 V V 2500 V 2100 V 0, V 1400 V 2100 V

5 Distanssireleet Mittaavat impedanssia (rele vikapaikka) jännite U V virta I Z=U/I jx A Havahtuminen, kun ylivirtaelin toimii ali-impedanssielin toimii toimintakarakteristika, Z asettelu O Z L R Silmukkaverkon oikosulku- ja maasulkusuojaus (pienet vikaresistanssit)

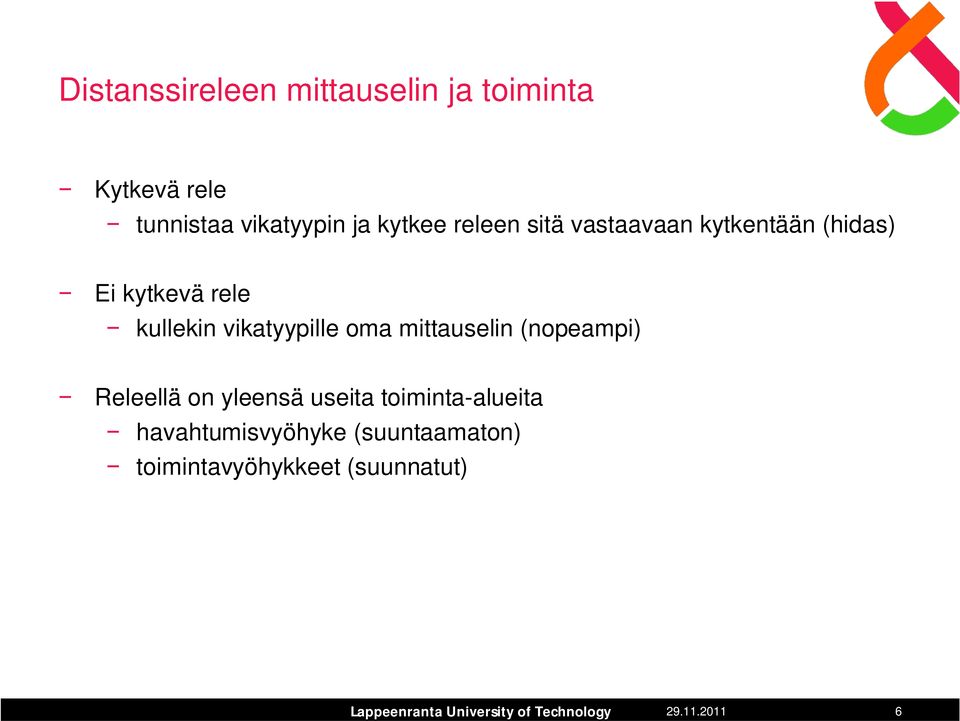

6 Distanssireleen mittauselin ja toiminta Kytkevä rele tunnistaa vikatyypin ja kytkee releen sitä vastaavaan kytkentään (hidas) Ei kytkevä rele kullekin vikatyypille oma mittauselin (nopeampi) Releellä on yleensä useita toiminta-alueita havahtumisvyöhyke (suuntaamaton) toimintavyöhykkeet (suunnatut)

7 Distanssireleen toimintakarakteristikat Yleensä kolme toiminta-aluetta Sähkömekaanisilla releillä toiminta-alueet ympyröitä Numeerisilla releillä vapaasti määritettävissä tarkempi suojausalue Heikoissa verkoissa lähivikojen määrityksessä voi tulla ongelmia (pieni jännite) Pitkien raskaasti kuormitettujen johtojen suojauksessa käytetään kompoundointia (vika- ja kuormitusvirran erottaminen toisistaan) Kuormitus ja valokaariresistanssi vaikeuttavat releen toimintaa

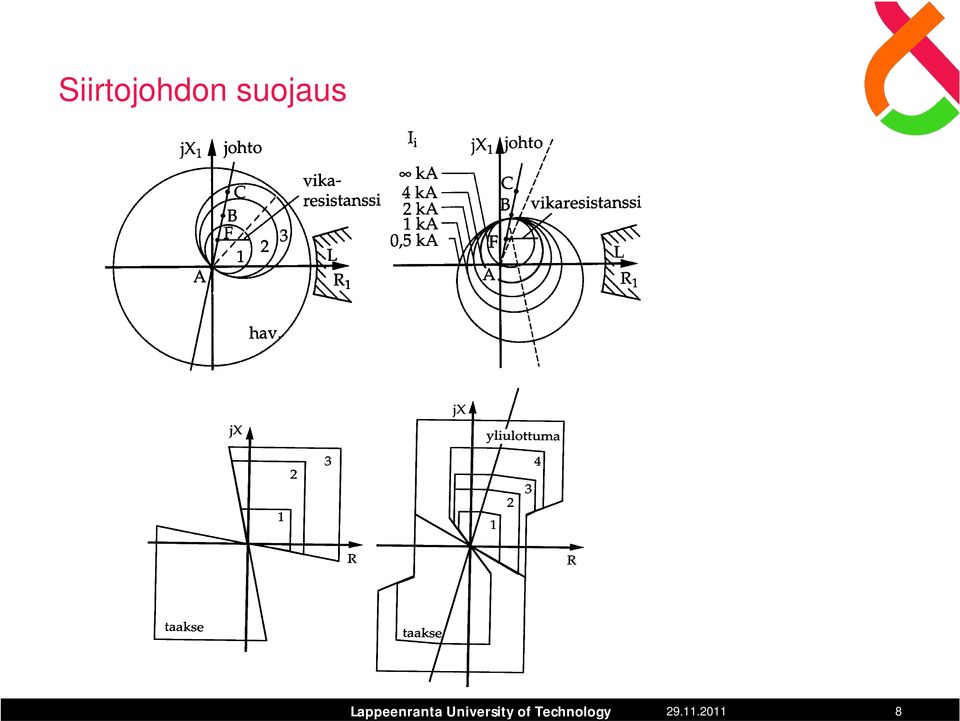

8 Siirtojohdon suojaus

9 Siirtojohdon suojaus

10 400 kv verkon suojaus Kaksi distanssirelettä oikosulku- ja maasulkusuojaukseen pääsuojana yhden jakson rele (20 ms) apuyhteystoiminto, 1.vyöhykkeen laukaisu koko johtopituudelle Yksi nollavirtarele maasulkusuojaukseen (hidastettu 1,3 s) distanssit 50, STM 500 Kaksi jälleenkytkentärelettä (apuyhteystoiminto) Kaksi katkaisijavikasuojaa Osaksi salpareleet distanssien yhteydessä Tahdissaoloreleet jälleenkytkentäreleiden yhteydessä

11

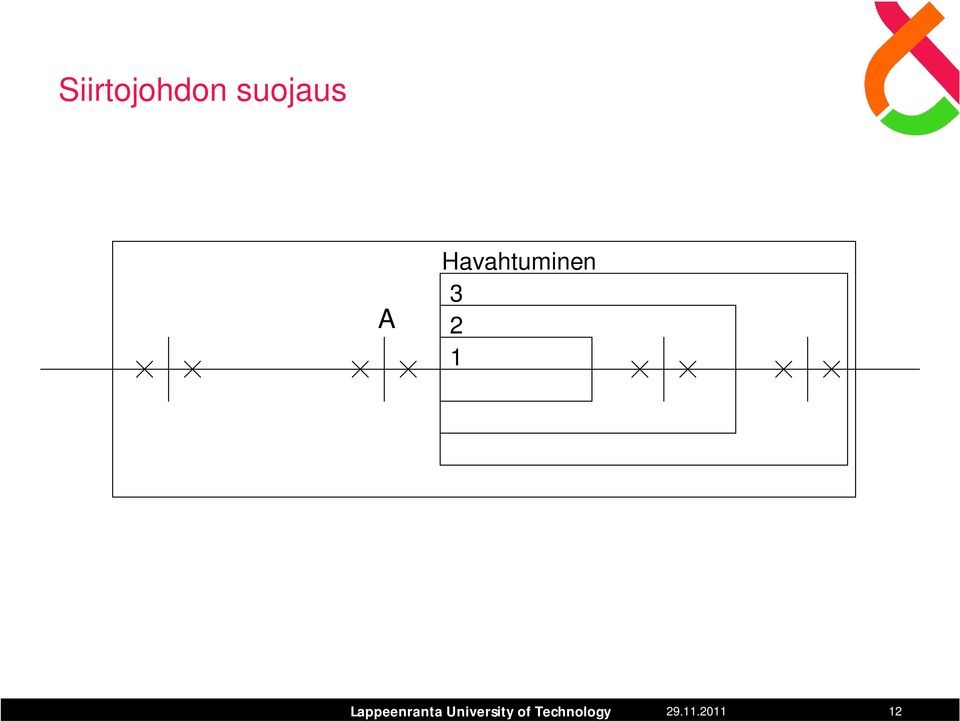

12 Siirtojohdon suojaus Havahtuminen 3 A

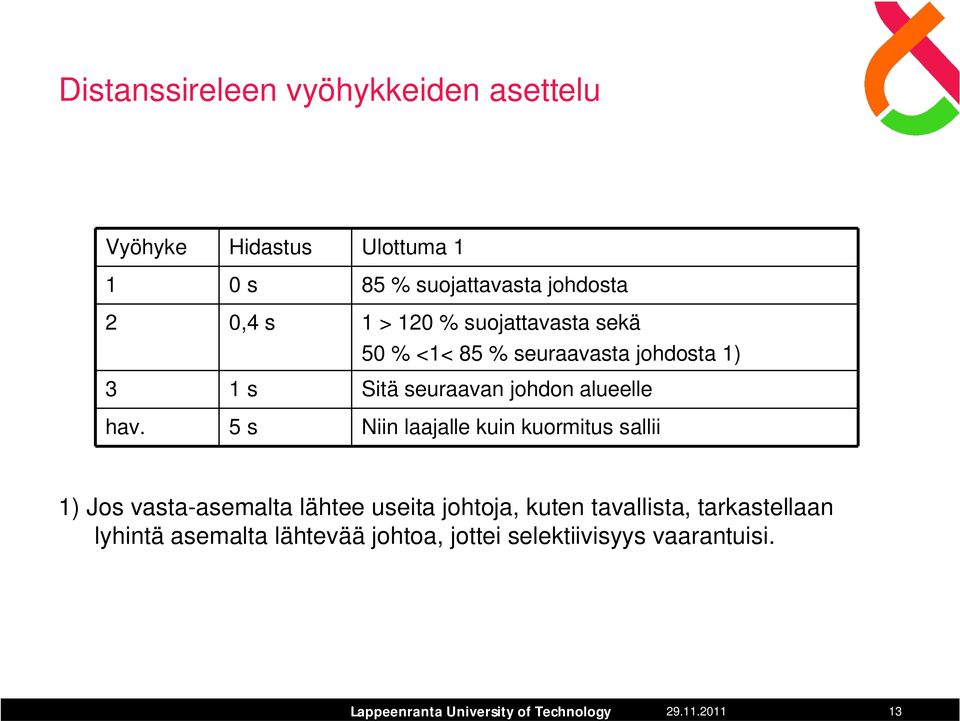

13 Distanssireleen vyöhykkeiden asettelu Vyöhyke Hidastus Ulottuma s 85 % suojattavasta johdosta 2 0,4 s 1 > 120 % suojattavasta sekä 50 % <1< 85 % seuraavasta johdosta 1) 3 1 s Sitä seuraavan johdon alueelle hav. 5 s Niin laajalle kuin kuormitus sallii 1) Jos vasta-asemalta lähtee useita johtoja, kuten tavallista, tarkastellaan lyhintä asemalta lähtevää johtoa, jottei selektiivisyys vaarantuisi

14 Siirtojohdon suojaus

15 Apuyhteys distanssireleen yhteydessä Suora keskinäislaukaisu aliulottumalla (harvinainen) Sallivan ehdon vaativa keskinäislaukaisu Sallivan ehdon vaativa keskinäislaukaisu yliulottumalla lyhyillä johdoilla vikavirran kääntymislogiikka katkaisija auki / heikon syötön kaiutus Lukitus suuntavertailusta yliulottumalla Viestiyhteys; puhelin, kaapeli, kantoaalto, linkki, valokuitu

16 Apuyhteys distanssireleen yhteydessä

17 Sivusyöttö Vääristää releen mittaaman impedanssin Otettava huomioon 2. vyöhykkeen asetteluja määritettäessä (ei yksinkertainen)

18 Haarajohdot Distanssirele näkee haarajohdon pahimmillaan kaksinkertaisena Heikentää haarajohdon suojausta, jos haarajohto on pitkä ensimmäinen vyöhyke toimii yleensä oikein, 2. tai 3. vyöhyke ongelmallisia Lähiviat ongelmana pieni jännite Virtamuuntajan kyllästyminen lyhentää ulottumaa

19 Vikaimpedanssi Voi siirtää toiminnan väärään vyöhykkeeseen etenkin lyhyillä johdoilla epäselektiivinen toiminta mahdollista Jos maasulkuvirtaa myös toisesta suunnasta, kasvaa vikaimpedanssi näennäisesti (2*R f ) Voi viedä maasulkusuojauksen hitaan nollavirtareleen varaan

20 Salparele Verkon tehoheilahtelut voivat aiheuttaa virhemäärityksiä heilahtelusalpa impedanssin muutosnopeus Ucos muutos

21 Salparele Virran (tehollisarvon) käyttäytyminen ajan funktiona oikosulku- ja Erään heilahtelusalvan toimintaperiaate. heilahtelutilanteissa

22 Salparele x Heilahtelusalvan havahtumisalue Distanssireleen havahtumisvyöhyke Verkon epästabiili tila Heilahtelu R Heilahtelu Vika

23 110 kv verkon suojaus Yksi distanssirele (ei apuyhteystoimintoa, kytkevä rele) Käänteisaika ylivirtarele (varasuoja) Maasulun suuntarele Nollavirtarele + aikarele Katkaisijavikasuoja Jälleenkytkentärele Säteittäisjohdot ylivirta- ja distanssirele 1.vyöhyke 110/20 kv muuntajaan asti 2.vyöhyke muuntajan yli maasulkusuojaus nollavirtareleellä (hidastus)

24

25 Lyhyet 110 kv verkon rengasjohdot Distanssireleiden käyttö vaikeata Johtodifferentiaalireleet, varasuojaus distansseilla

26 Siirtojohdon suojaus Johtodifferentiaalisuojaukseen yhdistettävät keskinäislaukaisut

27 Siirtojohdon suojaus A B A1 B1 ~ ~ Vikavirtojen suunnat (nuolet) ennen kuin vian selvittäminen on alkanut. A2 B2 A B A1 B1 ~ ~ Vikavirtojen suunnat kun vikaa lähinnä oleva katkaisija on auennut. A2 B

28 Apuyhteys differentiaalisuojan yhteydessä Otettava huomioon siirtoyhteyden tuoma viive vakio kulkuaika aikaleimaus
