1 ADAP-KOOL System Manager uusi m2

2 Sisällys 1. Järjestelmä yleisesti 2. Hyödyt ja edut 1. Käyttökohteet 2. Käyttäjät 3. SM350 faktat 1. Toiminnot 2. Säätimien tuki 3. MMI 4. Eri järjestelmä vaihtoehtoja 5. Backup slides

3 Yleiset hyödyt ja edut Käyttöpanelin toiminta Keskitetty luotettava HACCP datan taltiointi Paikallinen- ja kaukoyhteys koko kylmäjärjestelmään Järjestelmän aikataulutettu mastersäätö Hälytysten vastaanotto ja edelleen jatkaminen Helppo keskitetty piste nopeuttaa huoltoa ja käytöönottoa

4 SM350 Käyttökohteet Avaialueet: Liikenneasemat Laatikkomyymälät Supermarketit Teollisuuslaitokset Helppokäyttöinen edullinen-liittymä esim: Langallinen läpötilan seuranta Langaton lämpötilan seuranta Perus- ja keskitason säätimet kuten EKC204 & CC450

5 SM350 Käyttäjät SM350 on suunniteltu eri käyttäjien tarpeisiin: 1. Myymälähenkilön päivittäinen käyttö 2. Huoltoliikkeen käyttö 3. Järjestelmän käyttöönottaja Yleiset Edut Helppo käyttää eri käyttäjille Turvallinen ja helppo tapa säilöä HACCP tietoa Helppo energian seuranta sisäänrakennetulla pulssilaskurilla Edullinen lämpötilan seuranta AI liitännöillä Tuki Danfossin säätimille ja langattomalle järjestelmälle

6 Edut Päivittäinen käyttö Yleiskatsaus helposti Kohteiden yleisnäkymä helposti Tulostaa suoraan kohteiden historian Intuitiivinen käyttöliittymä Avainparametrien taulukkomuotoinen esitys Lyhytvalintanäppäimet päivittäiseen käyttöön Turvallinen tapa HACCP datan säilyttämiseen HACCP historia 1 15 min mittausvälillä Rekisteröi kalusteiden siivoamiset Hälytysten paikallinen ja jatkokäsittely Paikallinen hälytyssummeri ja releet Jatkokäsittelyyn modemi, SMS ja IP

7 Päivittäiskäyttäjän mahdollisuuksia SM350 toiminnot tukevat seuraavia prosesseja: Kalusteiden siivous Säätimien asetusarvojen muutos Tarkista HACCP tiedot Seuraa energian kulutusta Käynnistä sulatus tarvittaessa Katson kaupan tiedot Huomioi hälytykset Antaa yleiskuvan Näe ja muuta kaupan aikatauluja

8 Huoltohenkilön käyttöön Yleiskuvasta päästään tarkentamaan: Kohteiden yksityiskohdat Säätimien yksityiskohdat Logi historia Hälytykset Vaihtele säätimiä and taulukoita Asetuarvojen vertailu Tarkastele huolto Logeja Seuraa järjestelmän tapahtumia Järjestelmän analyysi & diagnoosi Järjestelmän/Energia/ optimointi Kalibrointi

9 Käyttöönottajan tehtäviä SM350 käyttöönotettaessa seuraavat toiminnot auttavat: Nopea laitoksen setup Navigointi kaikkiin järjestelmän säätimiin Log kopiointi Service Tool Myymälän aikataulut: sulatukset, päivä&yö Automaattinen hälytyksen esto käyttöönotossa Helppo backup & restore Koko laitos, säätimet tai asettelut Kalustekohtaiset säätöarvot Muokattavat hälytystekstit Mastersäätö asettelut Hälytysten asettelu & testaus Järjestelmän back-up & dokumentaatio

10 System Manager Yleiskuva WAN Alarming via SMS AK2-ST WTP LON EKC bus (Modbus) SLV

11 AK-SM 350 Edut Edut 65 kohdetta Käyttäjän valitsemat kohdenimitykset Lämpötila, analoginen, digitalinen, ergiamittaus, sulatus tiedot, kaasutunnistin ja säätimien tuki. Jokaisen kohteen hälytysraja ja aikaviive Käyttäjän määrittämät hälytystekstit HACCP logi jokaiselle kohteelle Hälytysten vaiennus Automattinen hälytystoiminto Lämpötilan poikkeaman säätö Analoginen tieto tyypiä %, ppm or Amp - kwh mittaus pulssitulolla

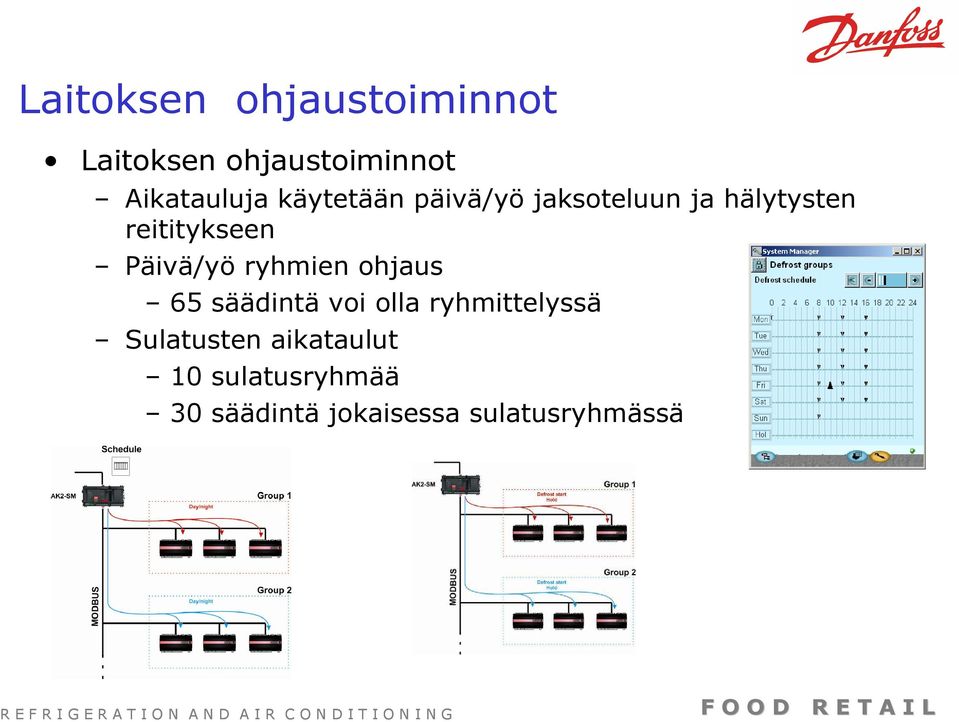

12 Laitoksen ohjaustoiminnot Laitoksen ohjaustoiminnot Aikatauluja käytetään päivä/yö jaksoteluun ja hälytysten reititykseen Päivä/yö ryhmien ohjaus 65 säädintä voi olla ryhmittelyssä Sulatusten aikataulut 10 sulatusryhmää 30 säädintä jokaisessa sulatusryhmässä

13 Säätimien tuki Tuki ja edut: 65 säädintä AK/EKC säätimet LON väylä EKC säätimet LON tai Modbus m2+ ja GD on Third Party bus SLV s on Modbus Langattomat lämpötila-anturit Säätimien taulukkomuotoinen esitystapa Mahdollisuus ladata uusia taulukoita Hälytysten vaiennus säätimiltä Säätimien hälytykset nähdään paikalliselta näytöltä Säätimien hälytykset reititetään kuten pistekohtaiset hälyt Data loggaus säätimiltä

14 Data Logging Kaksi Logi tyyppiä 1. Food Safety for HACCP 15 min 4 tuntiin lukuväli food safety log Food Safety log säilyy 1 vuosi Food Safety log on nähtävissä paikalliselta näytöltä Zoom ja rullaus toiminnot pikallisella näytöllä 2. Huolto logi on nähtävissä service ohjelmalla

15 Hälytysten käsittely Aktiiviset ja historiaan siirtyneet hälytykset Summeri kuittaamattomille hälytyksille Priorisoidut ja aikataulutetut hälytysreititykset AKM, SMS tai rele Sisäänrakennettu vahtikoiratoiminta Sisäiset releet

16 Mastersäätö Päivä/Yö Tarvitaan kalusteiden valojen/yöverhojen ohjaamiseen Käytetään lämpötilojen yökorotuksen ohjaamiseen Ohjaa viikko aikataulua Kiinnioloperiodit voidaan lisätä 20 ryhmää 30 säädintä per ryhmä

17 Käyttäjät ja kieliversiot Käyttäjät Perus ja huoltokäyttäjät Salasana suojattu Hälytysten kuittaus (summeri) on salasanasuojattu Hälytysten esto(vaiennus) on salasanasuojattu Kaikilla on pääsy tapahtuma logiin Kieliversiot Ensimmäinen versio English, German, Dutch, French, Italian Pohjois Europpa ja etelä Europpa seuraavat heti Special character versions - TBD

18 Kaukokäyttö ja hälytysten käsittely Hälytykset voidaan lähettää: GSM modeemi Analoginen modeemi IP (Service tool) huolto ohjelmalla on täysi R/W pääsy kaikkiin toimintoihin Paikallisesti ja kaukokäytössä modeemin tai IP:n kautta Hälytykset ja logit AKM Web server for mimic via EM100/500

19 Kommunikointi ja tulostus Communication interfaces: LAN, Ethernet, 10 Mbit/s LON, RS485 Modbus, RS485 Third Party, RS485 Service tool, RS232 Modem, RS232 Printer Parallel printer supported PCL3 printer protocol HP Dell - Lexmark Tulostaa hälytyshistorian Tulostaa logi käyrän valitulta kohteelta Tulostaa nykyisen kohteen tilan

20 Hardware tekniset tiedot Syöttöjännite 230V +10/-15V. 50/60Hz & 115V +10/-15V. 50/60Hz 2 Digital Output (NO COM NC, 230V / 3A) 16 Yleistä Analogista liitäntää Anturit: PT1000, PTC 1000, NTC, PT1 PT2 PT3 Jännite: 0-10V Virta: 4-20mA Digitaalinen input: Pienjännitekontakti Pulsssilaskuri: S0 interface (2 inputs) Syöttöjännite aktiiviantureille, 5V ja 12V Paristovarmennettu Realiaikakello LCD Grafiikkanäyttö: 240x64 dot matrix, monochrome Näppäimistössä kolme menunäppäintä(menu, Hälytys, Print)

21 MMI Demo Kohteentiedot, Huone/kaluste Kohteen tiedot, Kaasutunnistin Kohteen tiedot, kompressori Kohteen Yleiskuva tiedot lisätietoja Hälytykset Grafiikka Kohteen tiedot, Lauhdutin

22 Vuototunnistin Kaasutunnistin Danfoss kaasutunnistin Osa Danfossin ratkaisua Kaasuhälytysanturi konehuoneisiin etc Vaatimukset täyttävä Danfoss AK-SM350 tuki Lukee väylää pitkin virtatasoa Digitaalinen signaali anturilta
