ASENNUS GOLDen GATE, TBLZ-1/

Transkriptio

1 ASENNUS GOLDen GATE, TBLZ-1/ YLEISTÄ Tiedonsiirtoyksikkö TBLZ-1/ on tarkoitettu GOLDilmankäsittelykoneeseen malleihin 4, A ja B. Yksikkö koostuu seuraavista osista: 1. 4-moduulinen standardikotelo DINkiskoasennukseen IP napainen D-subliitin GOLDiin tai modeemiin sarjakaapelilla tapahtuvaa liitäntää varten. 3. Riviliitin V AC/DC, 50 ma/12 V tehonsyöttöä varten (ks. etiketti). 4. RJ-12 -liitin GOLDiin erikoiskaapelilla tapahtuvaa liitäntää varten, jos 2. käytetään modeemiin. 5. RJ-45 -liitin Ethernet-liitäntää varten. 6. Riviliitin kahdelle digitaalitulolle. Muuta: Module LED. RX LED. Link LED. GOLD Comm. LED TURVAOHJEET Ole varovainen tehdessäsi kytkentöjä yksikköön. Älä koskaan työskentele syöttöjännitteen ollessa kytkettynä. Se voi vahingoittaa sinua ja yksikköä. Noudata voimassa olevia sähköturvallisuusmääräyksiä asennuksen aikana. 3. ASENNUS Kuva Yleistä Yhdistä GOLDen GATE -yksikön liittimet Vin+ ja Vin (ks. kuva 1) oikean kapasiteetin omaavaan erilliseen verkkoosaan tai GOLD-koneen 12 V DC- tai 24 V AC-riviliittimiin. Konfiguroi yksikkö kotisivultamme saatavalla konfigurointiohjelmalla, osoite napsauta kohtaa Dokumentation/Instruktioner/Finska/GOLD2002/ GOLDenGATEConfig. Asenna ohjelma setup-ikkunan ohjeiden mukaan. Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 1

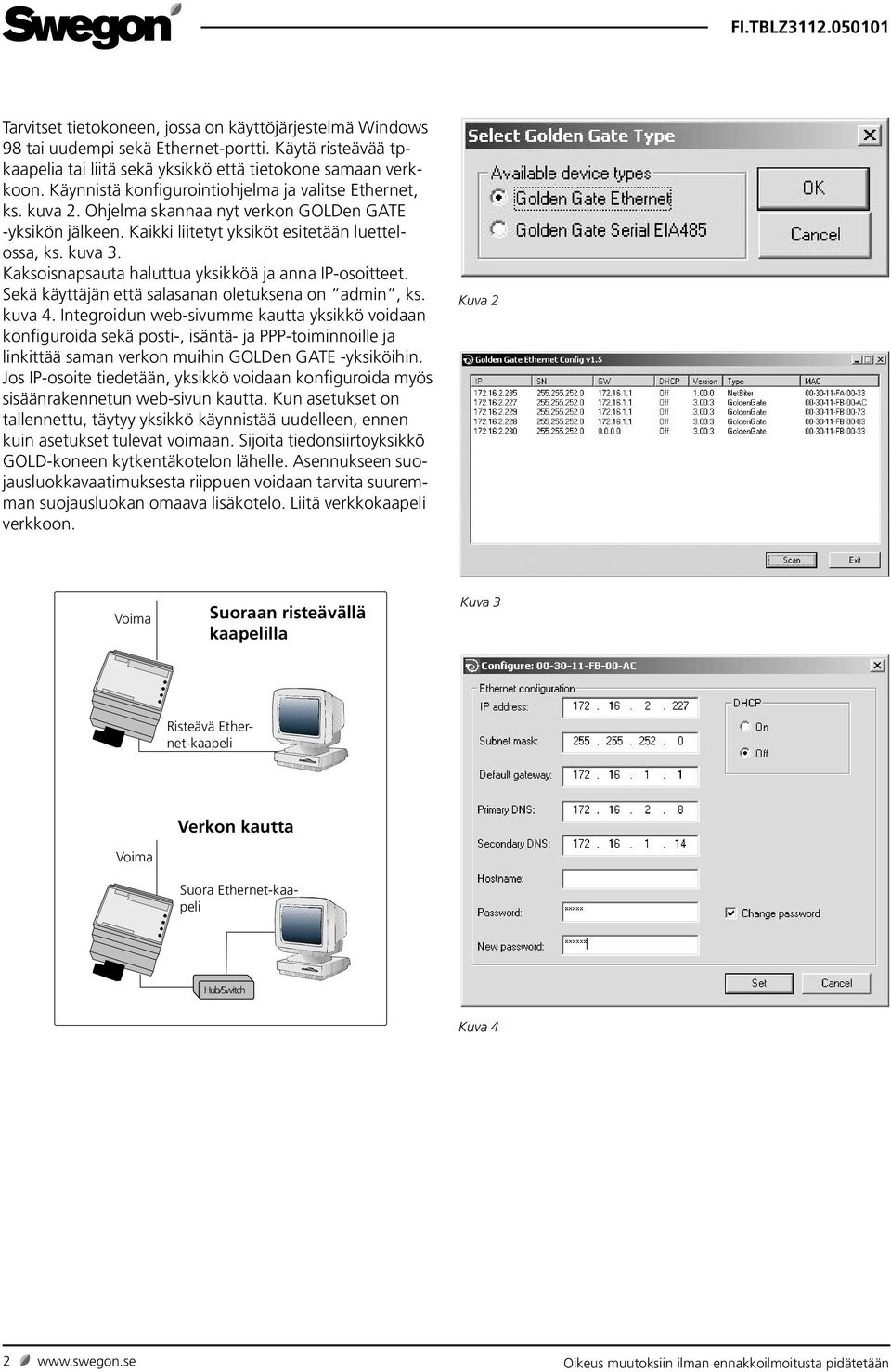

2 Tarvitset tietokoneen, jossa on käyttöjärjestelmä Windows 98 tai uudempi sekä Ethernet-portti. Käytä risteävää tpkaapelia tai liitä sekä yksikkö että tietokone samaan verkkoon. Käynnistä konfigurointiohjelma ja valitse Ethernet, ks. kuva 2. Ohjelma skannaa nyt verkon GOLDen GATE -yksikön jälkeen. Kaikki liitetyt yksiköt esitetään luettelossa, ks. kuva 3. Kaksoisnapsauta haluttua yksikköä ja anna IP-osoitteet. Sekä käyttäjän että salasanan oletuksena on admin, ks. kuva 4. Integroidun web-sivumme kautta yksikkö voidaan konfiguroida sekä posti-, isäntä- ja PPP-toiminnoille ja linkittää saman verkon muihin GOLDen GATE -yksiköihin. Jos IP-osoite tiedetään, yksikkö voidaan konfiguroida myös sisäänrakennetun web-sivun kautta. Kun asetukset on tallennettu, täytyy yksikkö käynnistää uudelleen, ennen kuin asetukset tulevat voimaan. Sijoita tiedonsiirtoyksikkö GOLD-koneen kytkentäkotelon lähelle. Asennukseen suojausluokkavaatimuksesta riippuen voidaan tarvita suuremman suojausluokan omaava lisäkotelo. Liitä verkkokaapeli verkkoon. Kuva 2 Suoraan risteävällä kaapelilla Kuva 3 Risteävä Ethernet-kaapeli Verkon kautta Suora Ethernet-kaapeli Kuva Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

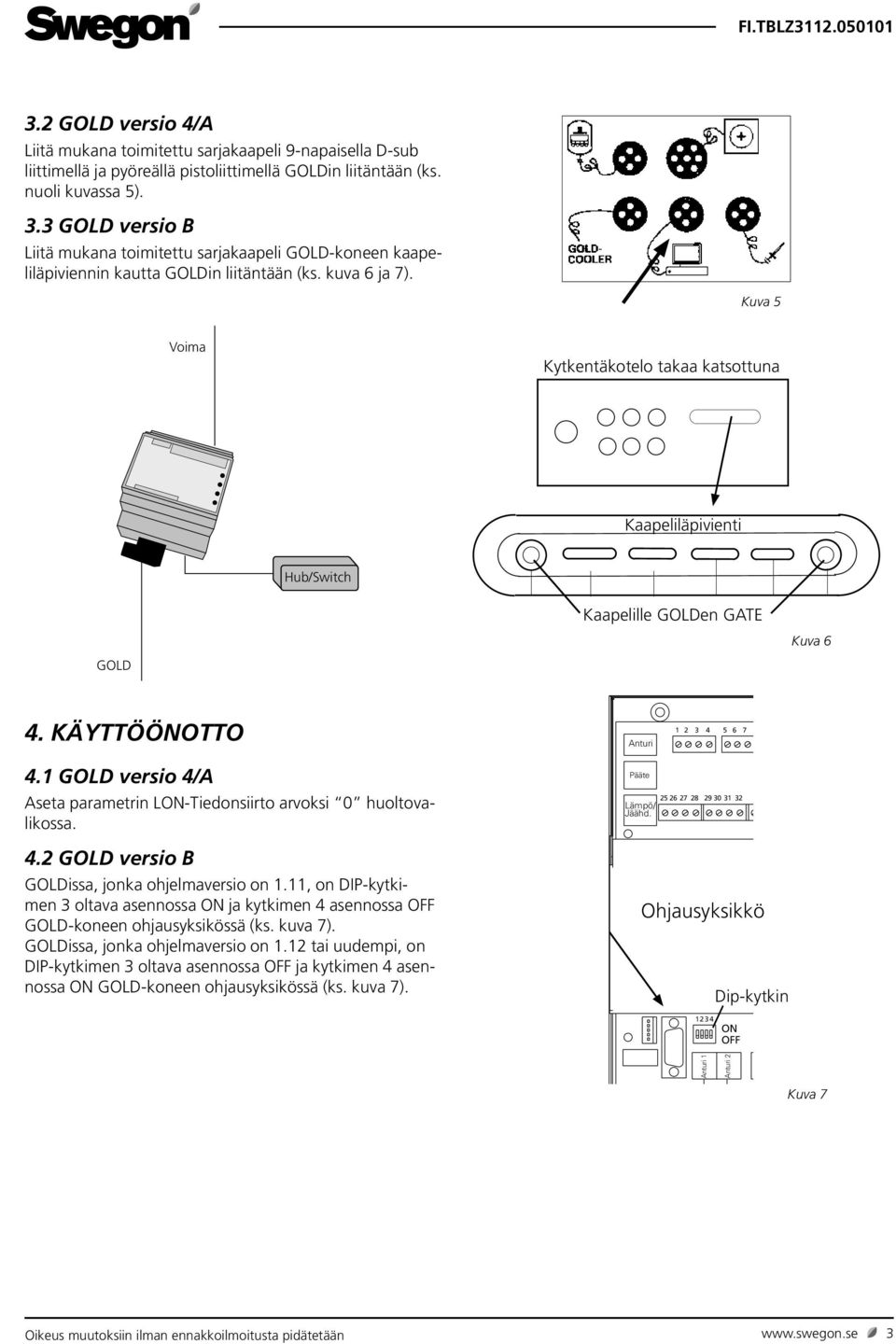

3 3.2 GOLD versio 4/A Liitä mukana toimitettu sarjakaapeli 9-napaisella D-sub liittimellä ja pyöreällä pistoliittimellä GOLDin liitäntään (ks. nuoli kuvassa 5). 3.3 GOLD versio B Liitä mukana toimitettu sarjakaapeli GOLD-koneen kaapeliläpiviennin kautta GOLDin liitäntään (ks. kuva 6 ja 7). Kuva 5 Kytkentäkotelo takaa katsottuna Kaapeliläpivienti Kaapelille GOLDen GATE Kuva 6 GOLD 4. KÄYTTÖÖNOTTO GOLD versio 4/A Aseta parametrin LON-Tiedonsiirto arvoksi 0 huoltovalikossa. 4.2 GOLD versio B GOLDissa, jonka ohjelmaversio on 1.11, on DIP-kytkimen 3 oltava asennossa ON ja kytkimen 4 asennossa OFF GOLD-koneen ohjausyksikössä (ks. kuva 7). GOLDissa, jonka ohjelmaversio on 1.12 tai uudempi, on DIP-kytkimen 3 oltava asennossa OFF ja kytkimen 4 asennossa ON GOLD-koneen ohjausyksikössä (ks. kuva 7) Ohjausyksikkö Dip-kytkin ON OFF Kuva 7 Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 3

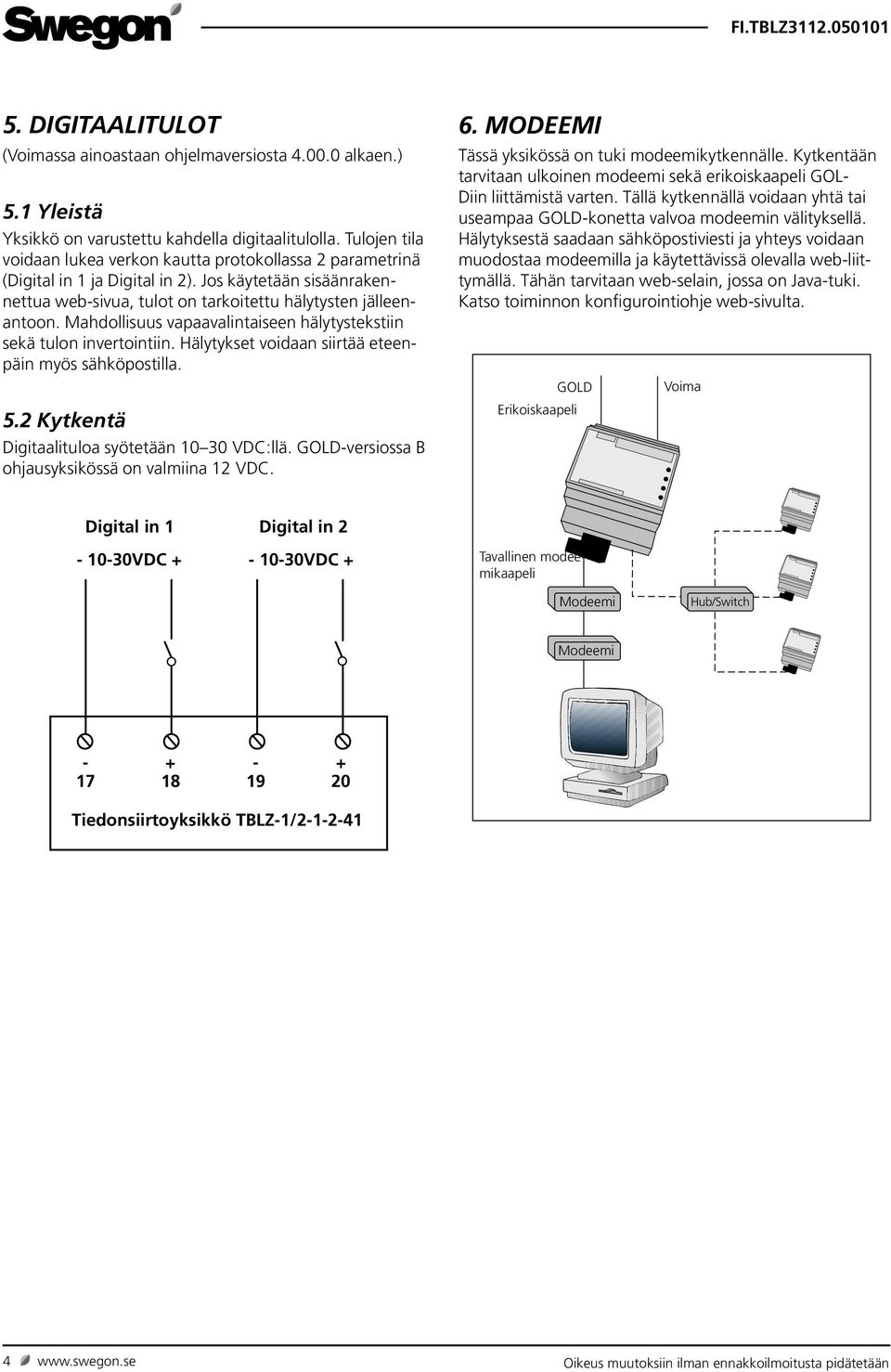

4 5. DIGITAALITULOT (ssa ainoastaan ohjelmaversiosta alkaen.) 5.1 Yleistä Yksikkö on varustettu kahdella digitaalitulolla. Tulojen tila voidaan lukea verkon kautta protokollassa 2 parametrinä (Digital in 1 ja Digital in 2). Jos käytetään sisäänrakennettua web-sivua, tulot on tarkoitettu hälytysten jälleenantoon. Mahdollisuus vapaavalintaiseen hälytystekstiin sekä tulon invertointiin. Hälytykset voidaan siirtää eteenpäin myös sähköpostilla. 5.2 Kytkentä Digitaalituloa syötetään VDC:llä. GOLD-versiossa B ohjausyksikössä on valmiina 12 VDC. 6. MODEEMI Tässä yksikössä on tuki modeemikytkennälle. Kytkentään tarvitaan ulkoinen modeemi sekä erikoiskaapeli GOL- Diin liittämistä varten. Tällä kytkennällä voidaan yhtä tai useampaa GOLD-konetta valvoa modeemin välityksellä. Hälytyksestä saadaan sähköpostiviesti ja yhteys voidaan muodostaa modeemilla ja käytettävissä olevalla web-liittymällä. Tähän tarvitaan web-selain, jossa on Java-tuki. Katso toiminnon konfigurointiohje web-sivulta. GOLD Erikoiskaapeli Digital in 1 Digital in VDC VDC + Tavallinen modeemikaapeli Modeemi Modeemi Tiedonsiirtoyksikkö TBLZ-1/ Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

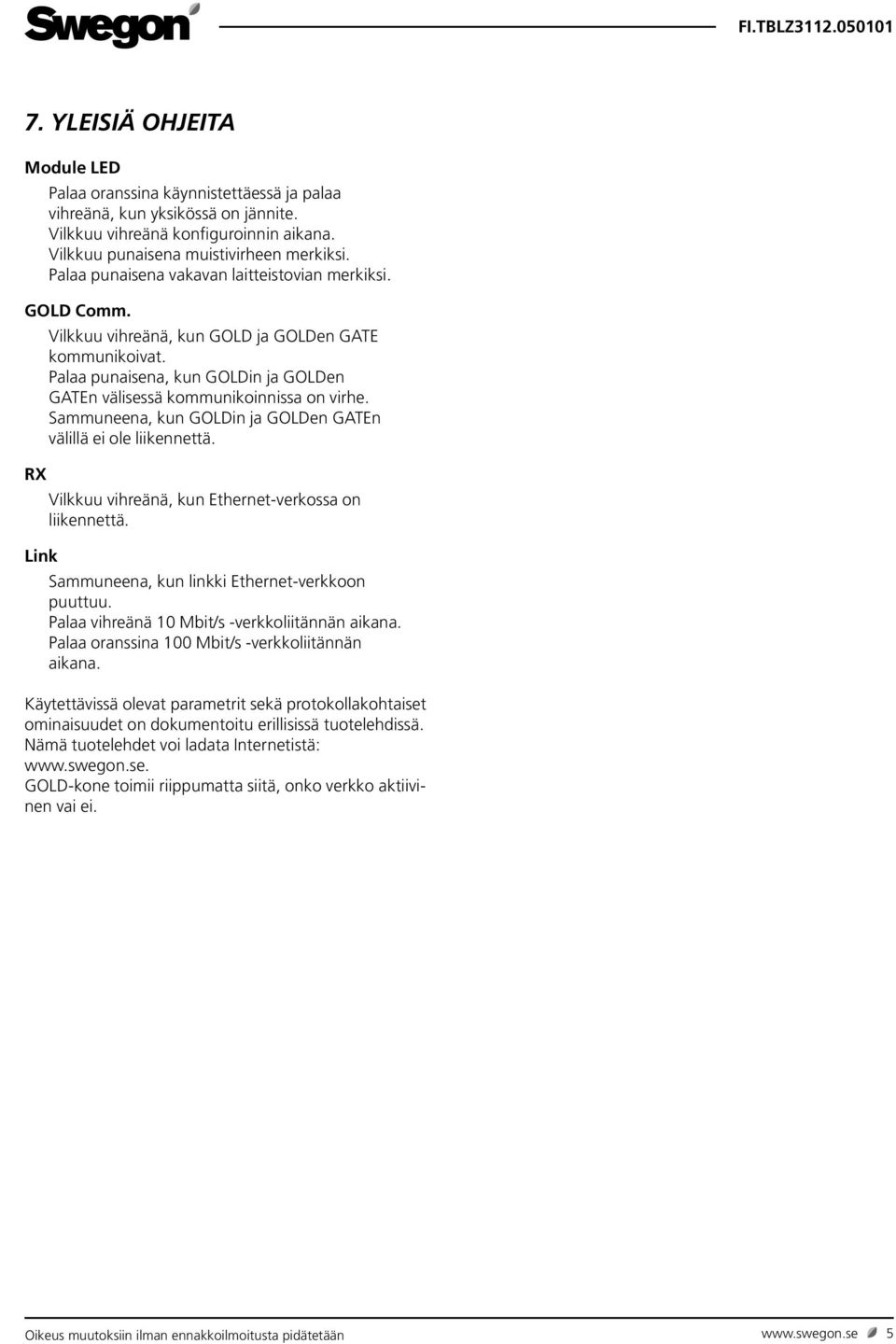

5 7. YLEISIÄ OHJEITA Module LED Palaa oranssina käynnistettäessä ja palaa vihreänä, kun yksikössä on jännite. Vilkkuu vihreänä konfiguroinnin aikana. Vilkkuu punaisena muistivirheen merkiksi. Palaa punaisena vakavan laitteistovian merkiksi. GOLD Comm. Vilkkuu vihreänä, kun GOLD ja GOLDen GATE kommunikoivat. Palaa punaisena, kun GOLDin ja GOLDen GATEn välisessä kommunikoinnissa on virhe. Sammuneena, kun GOLDin ja GOLDen GATEn välillä ei ole liikennettä. RX Vilkkuu vihreänä, kun Ethernet-verkossa on liikennettä. Link Sammuneena, kun linkki Ethernet-verkkoon puuttuu. Palaa vihreänä 10 Mbit/s -verkkoliitännän aikana. Palaa oranssina 100 Mbit/s -verkkoliitännän aikana. Käytettävissä olevat parametrit sekä protokollakohtaiset ominaisuudet on dokumentoitu erillisissä tuotelehdissä. Nämä tuotelehdet voi ladata Internetistä: GOLD-kone toimii riippumatta siitä, onko verkko aktiivinen vai ei. Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 5
