1 Sähkölaitostekniikka Pekka Rantala

2 Termejä Sähkö- eli kytkinasema (Substation) Sähkön jakamista useisiin johtolähtöihin Muuntoasemassa muuntaja, 2 jännitetasoa Kojeisto (Switchgear) Pienjännitekojeisto = jakokeskus Keski/suurjännitteellä ulko- ja sisäkojeistoja Keskijännitteellä esim. pylväsmuuntamo Ulkokytkinlaitos jakaantuu kenttiin Sisäkytkinlaitos eli kojeisto jakaantuu kennoihin

3 Ulvilan sähköaseman työmaa (Fingrid)

4 Sähköasema, sähkökenttä Kiiminki Limingantulli

5 110 kv / 20 kv sähköasema 110 kv 110 kv 110 kv Kokoomakisko 20 kv 20 kv 20 kv Pääteasema Johdonvarsiasema

6 Kiskosto (Busbar) Sisällä kiskot tyypillisesti lattakiskoja, kuparia Ulkona kiskosto voi olla köysikiskosto eli se rakentuu johdoista Putkikiskosto Erilaisia kiskostorakenteita Kiskoton, kun yksinkertainen asema Yksi kokoojakisko eli pääkisko Kaksi pääkiskoa Pääkisko, apukisko + muitakin vaihtoehtoja

7 Sähköaseman komponentteja Muuntaja, jos on muuntoasema (Transformer) Katkaisija (Circuit Breaker) Erotin (Disconnector, Isolator) Mittamuuntajat (Measuring, Instrument Tr.) Jännitemuuntaja (VT = Voltage Tr.) Virtamuuntaja (CT = Current T.) Suojareleet (Protection Relay) Ylijännitesuojat (Surge Arrester)

8 Eroja KJ- ja PJ-komponenteissa Kytkin (Switch), käyttökytkin, ohjaus ON/OFF Yleinen PJ:llä, ei juuri käytössä KJ:llä Sulake (Fuse) Yleinen PJ:llä, ei juuri käytössä KJ:llä Suojarele Yleinen KJ:llä, ei juuri käytössä PJ:llä

9 Komponentteja järjestys voi vaihdella syöttö erotin katkaisija CT lähtö suojarele VT pelkistetty esitystapa

10 Kytkinlaitteita Kaikkien virtapiirissä olevien laitteiden tulee kestää oikosulkuvirtaa jonkin aikaa Katkaisija Pystyy katkaisemaan ja kytkemään oikosulkuvirran eli virtapiirin suurimman mahdollisen virran Erotin Aikaansaadaan huollon ja asennuksien ajaksi luotettava avausväli peruserotinta ei saa avata tai sulkea virrallisena

11 Kytkinlaitteita, jatkuu Kytkin Pystyy katkaisemaan ja kytkemään tietyn suuruisen kuormitusvirran, EI oikosulkuvirtaa Käytetään kuormien päälle/pois-ohjaukseen Yleinen PJ-verkoissa, melko harvinainen KJ-verkossa Kuormanerotin Katkaisijan ja erottimen välimuoto Pystyy katkaisemaan ja kytkemään tietyn suuruisen kuormitusvirran sekä toimii erottimena

12 Erottimen kolme vaatimusta Se pitää pystyä lukitsemaan sekä auki että kiinni asentoon niin, että sen vaaraa aiheuttava käyttö on estetty Erottimessa pitää olla selvästi näkyvä avausväli tai luotettava mekaaninen asennonosoitus Erottimen avausvälin jännitelujuuden pitää olla suurempi kuin muun ympäröivän eristyksen

13 Erotin ulkona, pylväs- ja johtoerotin

14 Kauko-ohjattava erotinasema

15 Kauko-ohjattava erotin

16 Erotin ulkona, sähköasemalla

17 110 kv:n linjan erotin

18 Maadoituserotin

19 Kuormanerotin Tunnusmerkkinä on Katkaisupiiskat TAI Valokaaren sammutuskammiot

20 Katkaisija Katkaisijan vaativa tehtävä on virran katkaisutilanteessa syntyvän valokaaren sammuttaminen Katkaisijan kärjissä virta kulkee kontaktipisteiden kautta

21 Katkaisutapahtuman vaiheet 1. Kontaktit erkanevat, kosketinpaine vähenee, jolloin kärjen ylimenovastus kasvaa 2. Kärjessä syntyvä tehohäviö suurenee (P=I 2 R) 3. Kärki kuumenee, metalli alkaa sulamaan 4. Sula metalli höyrystyy, syttyy valokaari 5. Kosketinvälin kasvaessa valokaari lähtee liikkeelle 6. Valokaari pitää saada sammumaan

22 Valokaaren sammutuskeinoja Odotetaan AC-virran nollakohtaa Katkaisuvälin nopea avautuminen Johdetaan valokaari apukoskettimille Ionien nopea poistaminen valokaarikanavasta esim. paineilma- tai magneettipuhalluksella Jaetaan valokaari osiin sammutuskammiossa, jossa valokaari pitenee Käytetään tyhjiötä, jolla on hyvä eristyskyky Käytetään elektronegatiivista SF6-kaasua, joka imee vapaita elektroneja itseensä

23 Vähäöljykatkaisija sisällä

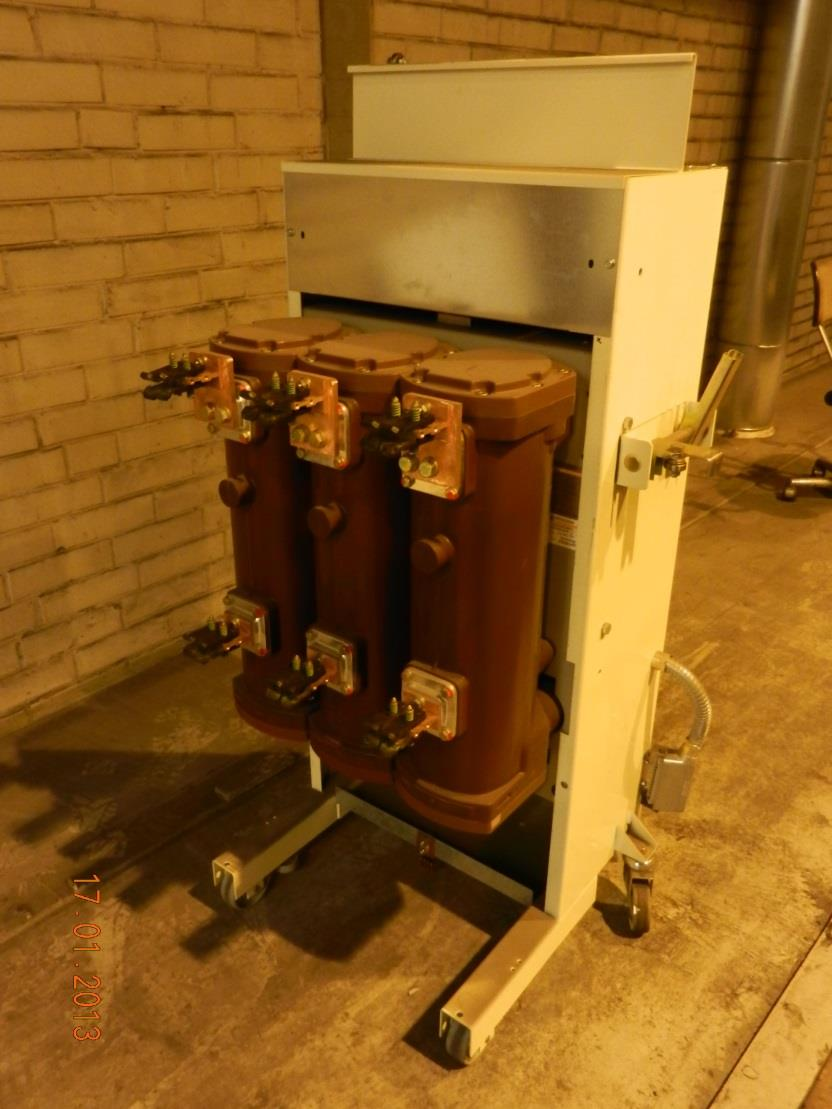

24 Tyhjiö/SF6(?)-katkaisija

25 Tyhjiö/SF6(?)-katkaisija

26 (Paine)ilmakatkaisija

27 Katkaisijakuvia

28 Vähäöljykatkaisija
