Analoginen hälytysyksikkö SACO 16A3. Ostajan opas

Koko: px
Aloita esitys sivulta:

Download "Analoginen hälytysyksikkö SACO 16A3. Ostajan opas"

Transkriptio

1 Ostajan opas

2

3 Julkaistu: Tila: Käännös englanninkielisestä versiosta B Versio: A Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta Ominaisuudet Tehokas, joustava ja muunneltavissa oleva 16-kanavainen analoginen hälytysyksikkö Kanavakohtaisesti valittavissa 36 standarditulosignaalityyppiä Neljä hälytys/laukaisuraja-arvoa kanavaa kohden; kaksi ala- ja kaksi yläraja-arvoa Tapahtumarekisteriin tallennetaan paikallista näyttöä varten 30 viimeistä tapahtumaa aikamerkinnällä varustettuna Asettelu- ja mittausarvojen esitys pylväsdiagrammina, käyrämuodossa tai numeroina Kattava tiedonsiirto sarjaliikenneportin ja SPA-väylän kautta Parametrien valinta ja asettelu etupaneelista tai sarjaväylän kautta Tehokas laitteiston ja ohjelmiston itsevalvonta käyttövarmuuden takeena vaativimmissakin olosuhteissa Ohjelmistotuki releen parametrointia, mittausarvojen, rekisteröityjen arvojen ja tapahtumien lukemista sekä lukemien tallennusta varten Osa SPACOM-tuoteperhettä ja ABB:n sähkönjakeluautomaatiojärjestelmää CE-merkintä EMC-direktiivin mukaan Sovellus Analogista hälytysyksikköä käytetään erilaisissa sähkölaitos-, sähköasema- ja teollisuussovelluksissa, jotka vaativat analogisten suureiden kuten lämpötilan, virran, jännitteen ja tehon valvontaa. Laitetta käytetään myös merisovelluksissa. Lämpötilan mittaukseen käytetään Pt- tai Ni-antureita. Sähköisten suureiden mittaukseen käytetään ma- tai V- lähdöillä varustettuja signaaliantureita. Hälytysyksikköjä voidaan käyttää erillisinä, itsenäisinä laitteina tai ne voidaan liittää kuituoptisen väylän avulla kokonaisiksi valvonta-, tapahtumaraportointi- ja tiedonkeruujärjestelmiksi. Rakenne Analogisen hälytysyksikön kanavat mittaavat jännitettä, virtaa ja resistanssia erityyppisten antureiden kautta. Lisäksi kanavatuloihin voidaan kytkeä kosketinsignaaleja. Signaalityyppi voidaan valita erikseen jokaiselle kanavalle. Kanavat ovat galvaanisesti maasta ja elektroniikan digitaaliosasta erotettuja, mutta kanavat keskenään ovat galvaanisesti yhdessä. Tämän ansiosta anturissa tai anturijohdotuksessa esiintyviä maasulkuja voidaan helposti valvoa ja niistä voidaan antaa hälytyksiä. Hälytyskanavatulojen mahdolliset mittausalueet ovat seuraavat: 0 5 ma, 1 5 ma, 0 20 ma ja 4 20 ma, 0 1 V, 0 5 V, 1 5 V, 0 10 V ja 2 10 V. Lämpötilanmittaukseen voidaan käyttää seuraavia anturityyppejä: Pt 100, Pt 250, Pt 1000, Ni 100, Ni 120, Ni 250, Ni Lisäksi voidaan käyttää ja skaalata Pt- tai Ni-signaaleja alueella Ω, potentiomertrisignaaleja alueilla Ω, Ω, 0 1 kω, 0 2 kω, 0 2,5 kω, 0 10 kω. Vastusanturiliityntä voidaan tehdä kaksi- tai kolmijohdinliitäntänä. Kanavatuloja voidaan ohjata joko avautuvalla tai sulkeutuvalla koskettimella. Mittausarvot voidaan esittää numeroarvoina, pylväsdiagrammeina tai käyrinä etupaneelin pistematriisinäytössä. Samat tiedot voidaan lukea sarjavälylän kautta ylemmän tason järjestelmältä. Tapahtumarekisterin sisältö voidaan lukea näytöltä. Koko järjestelmä voidaan konfiguroida etupaneelin painikkeiden ja näytön avulla tai sarjaväylän kautta. Kun mittaussignaali ylittää tai alittaa kanavalle asetellun havahtumisarvon paneelissa ilmaistaan hälytys. Samanaikaisesti äänihälytyksen lähtökosketin vetää ja, mikäli konfiguroitu, ryhmähälytysrele toimii. Tästä luotu tapahtuma tallentuu tapahtumarekisteriin. Kaikki hälytysyksikön luomat tiedot voidaan lukea ylemmän tason järjestelmästä sarjaväylän kautta. Tiedonsiirto Laitteen takapaneelissa on sarjaliitäntä. Laite voidaan kytkeä kuituoptiseen SPA-väylään väyläliitäntämoduulin SPA-ZC 17/S tai SPA- ZC 21/S avulla. Väyläliitäntämoduuli SPA- ZC 21/S käyttää isäntälaitteen syöttöjännitettä, kun taas väyläliitäntämoduulilla SPA- ZC 17/S on sisäänrakennettu tehoyksikkö, 3

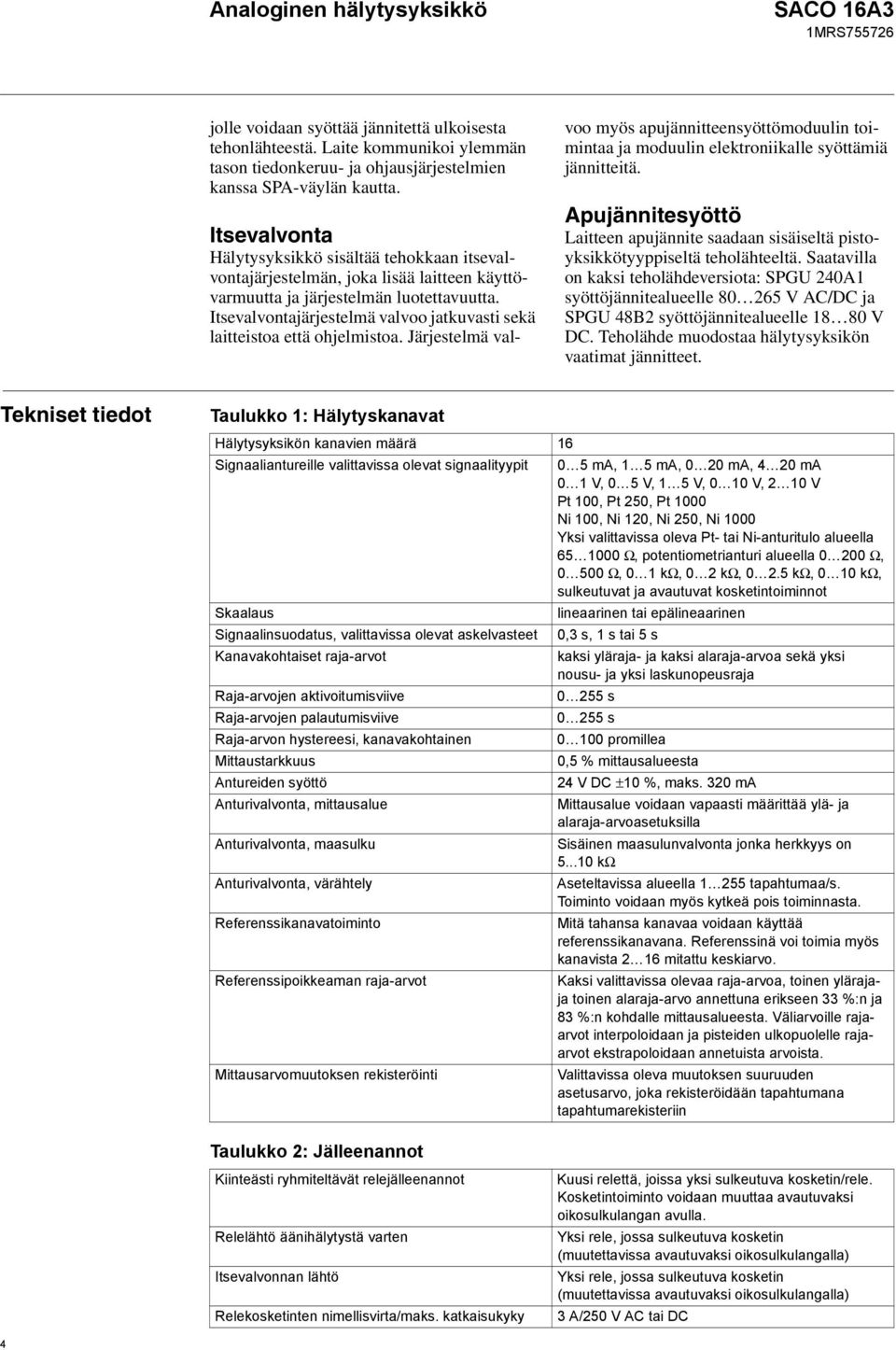

4 jolle voidaan syöttää jännitettä ulkoisesta tehonlähteestä. Laite kommunikoi ylemmän tason tiedonkeruu- ja ohjausjärjestelmien kanssa SPA-väylän kautta. Itsevalvonta Hälytysyksikkö sisältää tehokkaan itsevalvontajärjestelmän, joka lisää laitteen käyttövarmuutta ja järjestelmän luotettavuutta. Itsevalvontajärjestelmä valvoo jatkuvasti sekä laitteistoa että ohjelmistoa. Järjestelmä valvoo myös apujännitteensyöttömoduulin toimintaa ja moduulin elektroniikalle syöttämiä jännitteitä. Apujännitesyöttö Laitteen apujännite saadaan sisäiseltä pistoyksikkötyyppiseltä teholähteeltä. Saatavilla on kaksi teholähdeversiota: SPGU 240A1 syöttöjännitealueelle V AC/DC ja SPGU 48B2 syöttöjännitealueelle V DC. Teholähde muodostaa hälytysyksikön vaatimat jännitteet. Tekniset tiedot Taulukko 1: Hälytyskanavat Hälytysyksikön kanavien määrä 16 Signaaliantureille valittavissa olevat signaalityypit 0 5 ma, 1 5 ma, 0 20 ma, 4 20 ma 0 1 V, 0 5 V, 1 5 V, 0 10 V, 2 10 V Pt 100, Pt 250, Pt 1000 Ni 100, Ni 120, Ni 250, Ni 1000 Yksi valittavissa oleva Pt- tai Ni-anturitulo alueella Ω, potentiometrianturi alueella Ω, Ω, 0 1 kω, 0 2 kω, kω, 0 10 kω, sulkeutuvat ja avautuvat kosketintoiminnot Skaalaus lineaarinen tai epälineaarinen Signaalinsuodatus, valittavissa olevat askelvasteet 0,3 s, 1 s tai 5 s Kanavakohtaiset raja-arvot kaksi yläraja- ja kaksi alaraja-arvoa sekä yksi nousu- ja yksi laskunopeusraja Raja-arvojen aktivoitumisviive s Raja-arvojen palautumisviive s Raja-arvon hystereesi, kanavakohtainen promillea Mittaustarkkuus 0,5 % mittausalueesta Antureiden syöttö 24 V DC ±10 %, maks. 320 ma Anturivalvonta, mittausalue Mittausalue voidaan vapaasti määrittää ylä- ja alaraja-arvoasetuksilla Anturivalvonta, maasulku Sisäinen maasulunvalvonta jonka herkkyys on kω Anturivalvonta, värähtely Aseteltavissa alueella tapahtumaa/s. Toiminto voidaan myös kytkeä pois toiminnasta. Referenssikanavatoiminto Mitä tahansa kanavaa voidaan käyttää referenssikanavana. Referenssinä voi toimia myös kanavista 2 16 mitattu keskiarvo. Referenssipoikkeaman raja-arvot Kaksi valittavissa olevaa raja-arvoa, toinen ylärajaja toinen alaraja-arvo annettuna erikseen 33 %:n ja 83 %:n kohdalle mittausalueesta. Väliarvoille rajaarvot interpoloidaan ja pisteiden ulkopuolelle rajaarvot ekstrapoloidaan annetuista arvoista. Mittausarvomuutoksen rekisteröinti Valittavissa oleva muutoksen suuruuden asetusarvo, joka rekisteröidään tapahtumana tapahtumarekisteriin Taulukko 2: Jälleenannot Kiinteästi ryhmiteltävät relejälleenannot Relelähtö äänihälytystä varten Itsevalvonnan lähtö Relekosketinten nimellisvirta/maks. katkaisukyky Kuusi relettä, joissa yksi sulkeutuva kosketin/rele. Kosketintoiminto voidaan muuttaa avautuvaksi oikosulkulangan avulla. Yksi rele, jossa sulkeutuva kosketin (muutettavissa avautuvaksi oikosulkulangalla) Yksi rele, jossa sulkeutuva kosketin (muutettavissa avautuvaksi oikosulkulangalla) 3 A/250 V AC tai DC 4

5 Tekniset tiedot (jatkoa) Taulukko 3: Ulkoiset ohjaustulot Äänihälytyksen palautus Hälytyksen palautus Hälytyskanavan palautus Kaukokoestus Yksikön ohjaus PAIKALLIS-tilaan Yksikön ohjaus KAUKO-tilaan Kellon synkronointi Taulukko 4: Tiedonsiirto, pulssin kesto > 100 ms, 48 V DC, 4 ma Siirtotapa Koodaus Tiedonsiirto, valittavissa Sähköinen/optinen väyläliitäntämoduuli, apujännite isäntälaitteelta Sähköinen/optinen väyläliitäntämoduuli; apujännite isäntälaitteelta tai ulkoiselta teholähteeltä muovikuitukaapeleille lasikuitukaapeleille muovikuitukaapeleille lasikuitukaapeleille Kuituoptinen sarjaväylä ASCII 4800 tai 9600 Bd SPA-ZC 21BB/S SPA-ZC 21MM/S SPA-ZC 17BB/S SPA-ZC 17MM/S Taulukko 5: Apujännite Moduulin tyyppi SPGU 240A1 nimellisjännitteet U n 110/120/230/240 V AC 110/125/220 V DC toiminta-alue V AC/DC SPGU 48B2 nimellisjännitteet U n 24/48/60 V AC toiminta-alue V DC Tehonkulutus lepotilassa/toiminnassa ~20 W/~30 W Taulukko 6: Koestus ja standardit Koestusjännitteet Kanava- ja ohjaustulojen ja kotelon sekä syöttötulojen ja relelähtöjen välillä Eristysjännitekoe (IEC ) 500 V, 50 Hz, 1 min Syöksyjännitekoe (IEC ) 1 kv, 1,2/50 µs, 0,5 J Suurtaajuinen häiriöjännitekoe 1 kv, 1 MHz (IEC ) Koestusjännitteet Syöttötulojen ja kotelon välillä; relelähtöjen ja kotelon välillä; syöttötulojen välillä ja relelähtöjen välillä Eristysjännitekoe (IEC ) 2 kv, 50 Hz, 1 min Syöksyjännitekoe (IEC ) 5 kv, 1,2/50 µs, 0,5 J Suurtaajuinen häiriöjännitekoe 2,5 kv, 1 MHz (IEC ) Ympäristöolosuhteet Käyttölämpötila-alue ilman matriisinäyttöä C Käyttölämpötila-alue matriisinäytön kanssa C Pitkäaikaiskosteus- ja lämpöolosuhteet (IEC ) <95 %, +40 C, 56 vrk/vuosi Kuljetus- ja varastointilämpötila C Kotelointiluokka uppoasennettuna IP 54 Hälytysyksikön paino ~4,5 kg 5

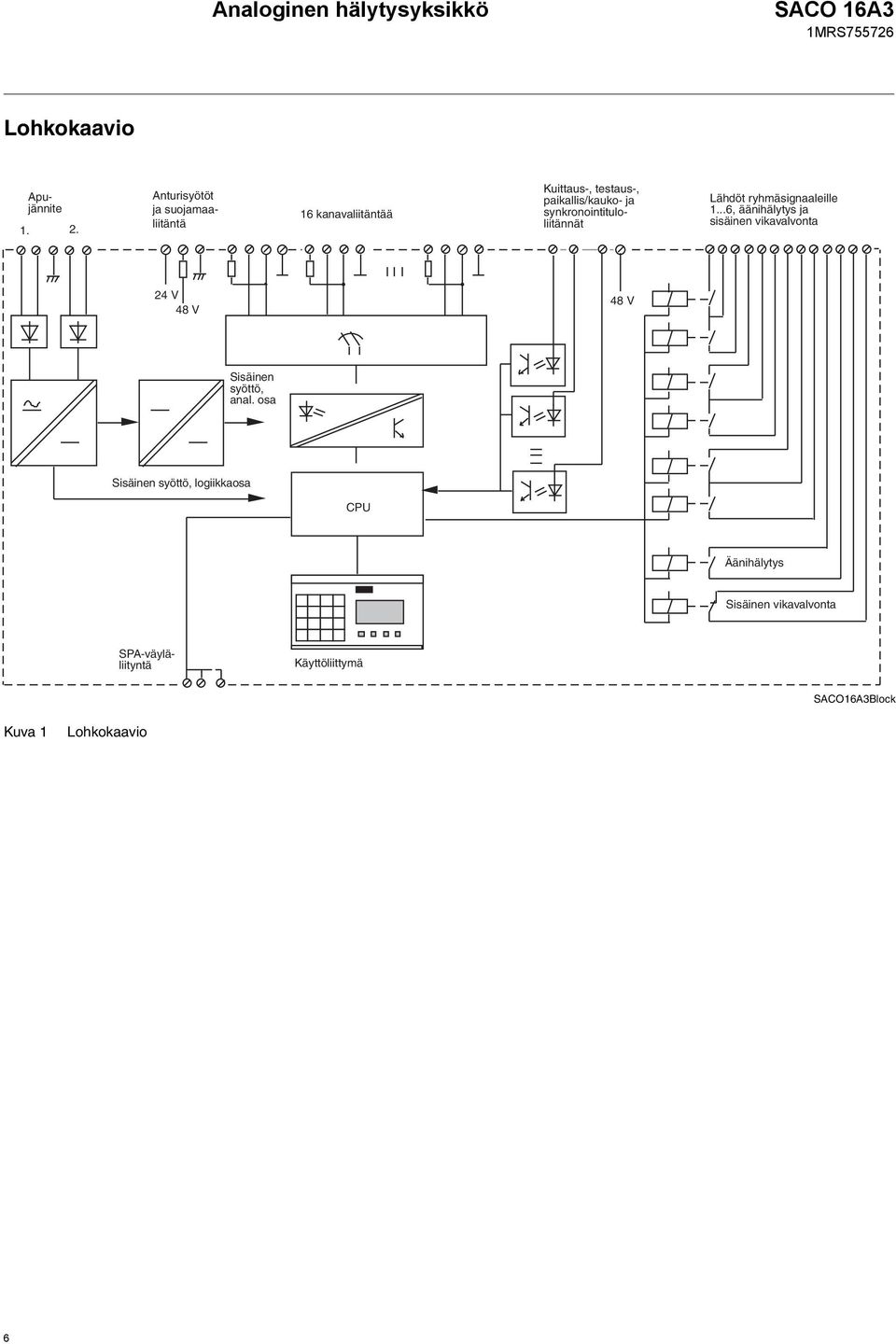

6 Lohkokaavio Apujännite Anturisyötöt ja suojamaaliitäntä 16 kanavaliitäntää Kuittaus-, testaus-, paikallis/kauko- ja synkronointituloliitännät Lähdöt ryhmäsignaaleille 1...6, äänihälytys ja sisäinen vikavalvonta 24 V 48 V 48 V Sisäinen syöttö, anal. osa Sisäinen syöttö, logiikkaosa CPU Äänihälytys Sisäinen vikavalvonta SPA-väyläliityntä Käyttöliittymä SACO16A3Block Kuva 1 Lohkokaavio 6

7 Asennus ja mitat Uppoasennus ± ±1 Paneelin aukotus dim16d3 Kuva 2 Relekotelon uppoasennus (mitat millimetreinä) Puoliuppoasennus a b Korotuskehys SPA-ZX 301 SPA-ZX 302 SPA-ZX 303 a b SFM16D3 Kuva 3 Relekotelon puoliuppoasennus (mitat millimetreinä) Asennus 19 kehikkoon ja kehykseen Asennuskehystä, korkeudeltaan 4U (~177 mm), suositellaan käytettäväksi, kun laite asennetaan 19 kehikkoon tai kehykseen. Asennuskehykseen SPA-ZX 104 voidaan asentaa kolme yksikköä, asennuskehykseen SPA-ZX 105 kaksi yksikköä ja asennuskehykseen SPA-ZX 106 yksi yksikkö. SPA-ZK304 +0,4 482,6 0 (19") SPA-ZK305 21,5 101,6 7 +0, (4U) 304_5dim Kuva 4 Asennus kehikkoihin ja kehyksiin (mitat millimetreinä) 7

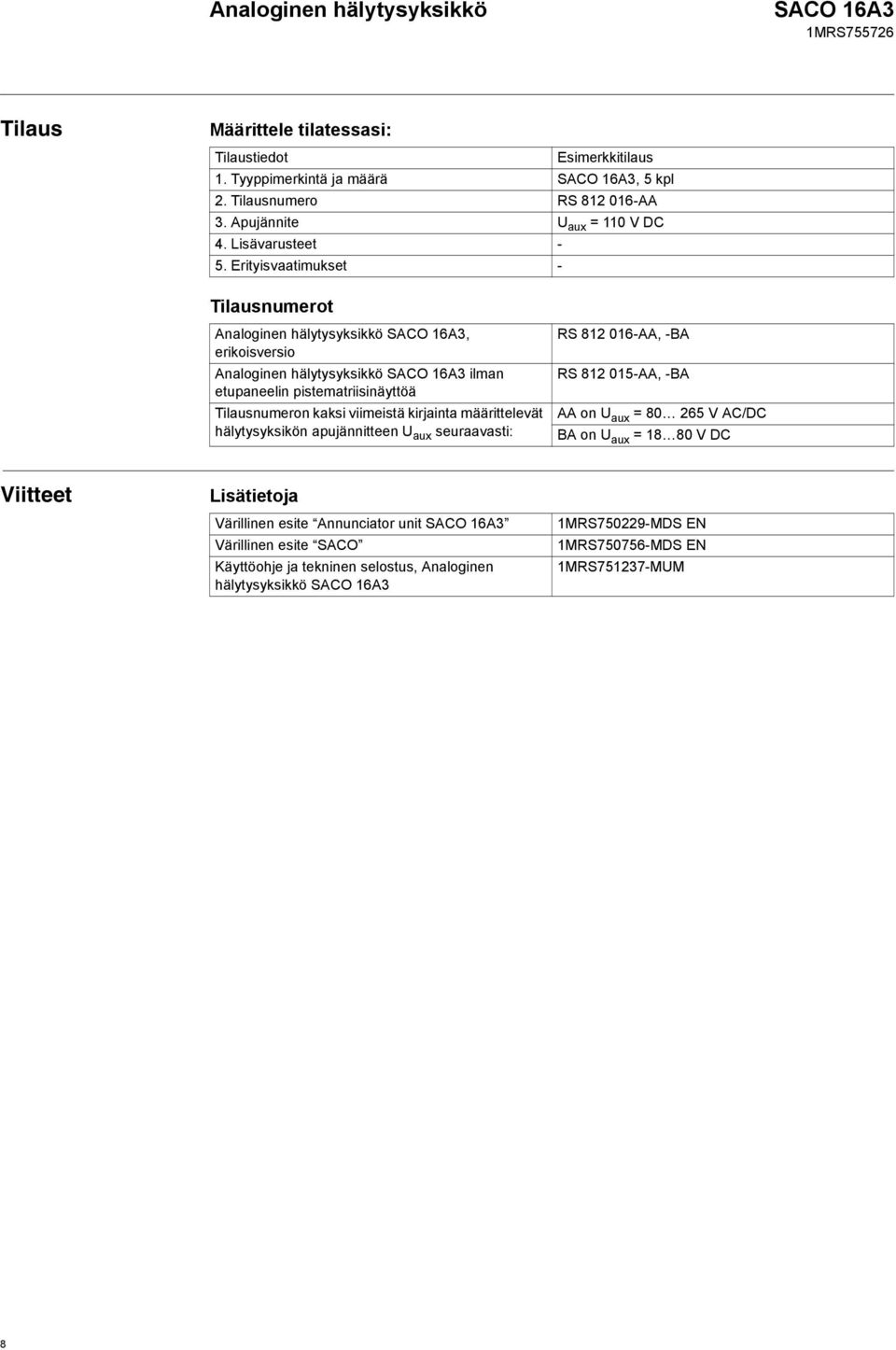

8 Tilaus Määrittele tilatessasi: Tilaustiedot Esimerkkitilaus 1. Tyyppimerkintä ja määrä, 5 kpl 2. Tilausnumero RS AA 3. Apujännite U aux = 110 V DC 4. Lisävarusteet - 5. Erityisvaatimukset - Tilausnumerot Analoginen hälytysyksikkö, erikoisversio Analoginen hälytysyksikkö ilman etupaneelin pistematriisinäyttöä Tilausnumeron kaksi viimeistä kirjainta määrittelevät hälytysyksikön apujännitteen U aux seuraavasti: RS AA, -BA RS AA, -BA AA on U aux = V AC/DC BA on U aux = V DC Viitteet Lisätietoja Värillinen esite Annunciator unit Värillinen esite SACO Käyttöohje ja tekninen selostus, Analoginen hälytysyksikkö 1MRS MDS EN 1MRS MDS EN 1MRS MUM 8

9

10 ABB Oy Sähkönjakeluautomaatio PL Vaasa Puh Faksi
