Ympäristön lämpötilaa mittaava, energiaa säästävä sulanapitojärjestelmän ohjausyksikkö

Transkriptio

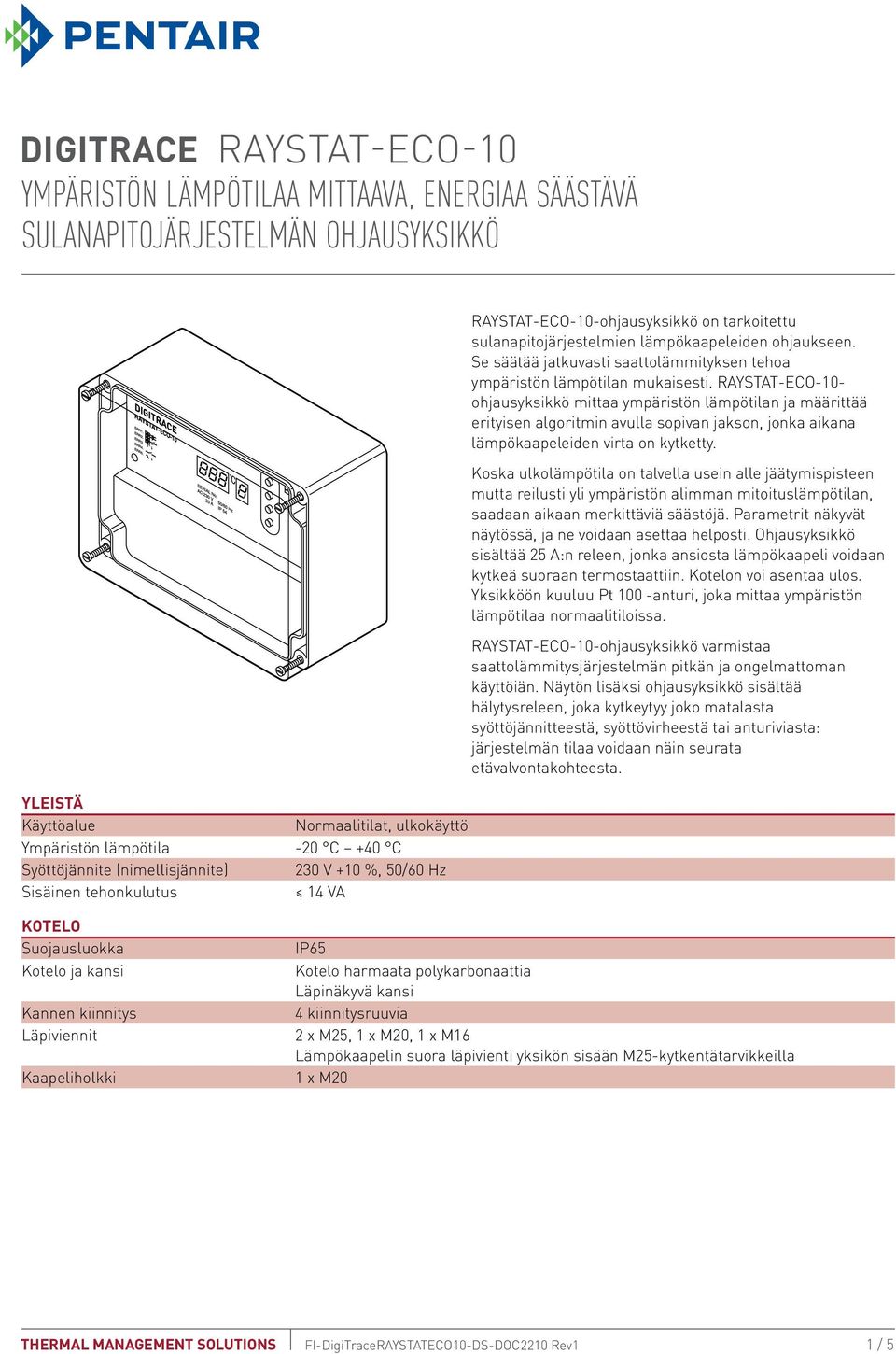

1 DIGITRACE RAYSTAT-ECo-10 Ympäristön lämpötilaa mittaava, energiaa säästävä sulanapitojärjestelmän ohjausyksikkö Yleistä Käyttöalue Normaalitilat, ulkokäyttö Ympäristön lämpötila -20 C +40 C Syöttöjännite (nimellisjännite) 230 V +10 %, 50/60 Hz Sisäinen tehonkulutus 14 VA RAYSTAT-ECO-10-ohjausyksikkö on tarkoitettu sulanapitojärjestelmien lämpökaapeleiden ohjaukseen. Se säätää jatkuvasti saattolämmityksen tehoa ympäristön lämpötilan mukaisesti. RAYSTAT-ECO-10- ohjausyksikkö mittaa ympäristön lämpötilan ja määrittää erityisen algoritmin avulla sopivan jakson, jonka aikana lämpökaapeleiden virta on kytketty. Koska ulkolämpötila on talvella usein alle jäätymispisteen mutta reilusti yli ympäristön alimman mitoituslämpötilan, saadaan aikaan merkittäviä säästöjä. Parametrit näkyvät näytössä, ja ne voidaan asettaa helposti. Ohjausyksikkö sisältää 25 A:n releen, jonka ansiosta lämpökaapeli voidaan kytkeä suoraan termostaattiin. Kotelon voi asentaa ulos. Yksikköön kuuluu Pt 100 -anturi, joka mittaa ympäristön lämpötilaa normaalitiloissa. RAYSTAT-ECO-10-ohjausyksikkö varmistaa saattolämmitysjärjestelmän pitkän ja ongelmattoman käyttöiän. Näytön lisäksi ohjausyksikkö sisältää hälytysreleen, joka kytkeytyy joko matalasta syöttöjännitteestä, syöttövirheestä tai anturiviasta: järjestelmän tilaa voidaan näin seurata etävalvontakohteesta. Kotelo Suojausluokka Kotelo ja kansi Kannen kiinnitys Läpiviennit Kaapeliholkki IP65 Kotelo harmaata polykarbonaattia Läpinäkyvä kansi 4 kiinnitysruuvia 2 x M25, 1 x M20, 1 x M16 Lämpökaapelin suora läpivienti yksikön sisään M25-kytkentätarvikkeilla 1 x M20 1 / 5

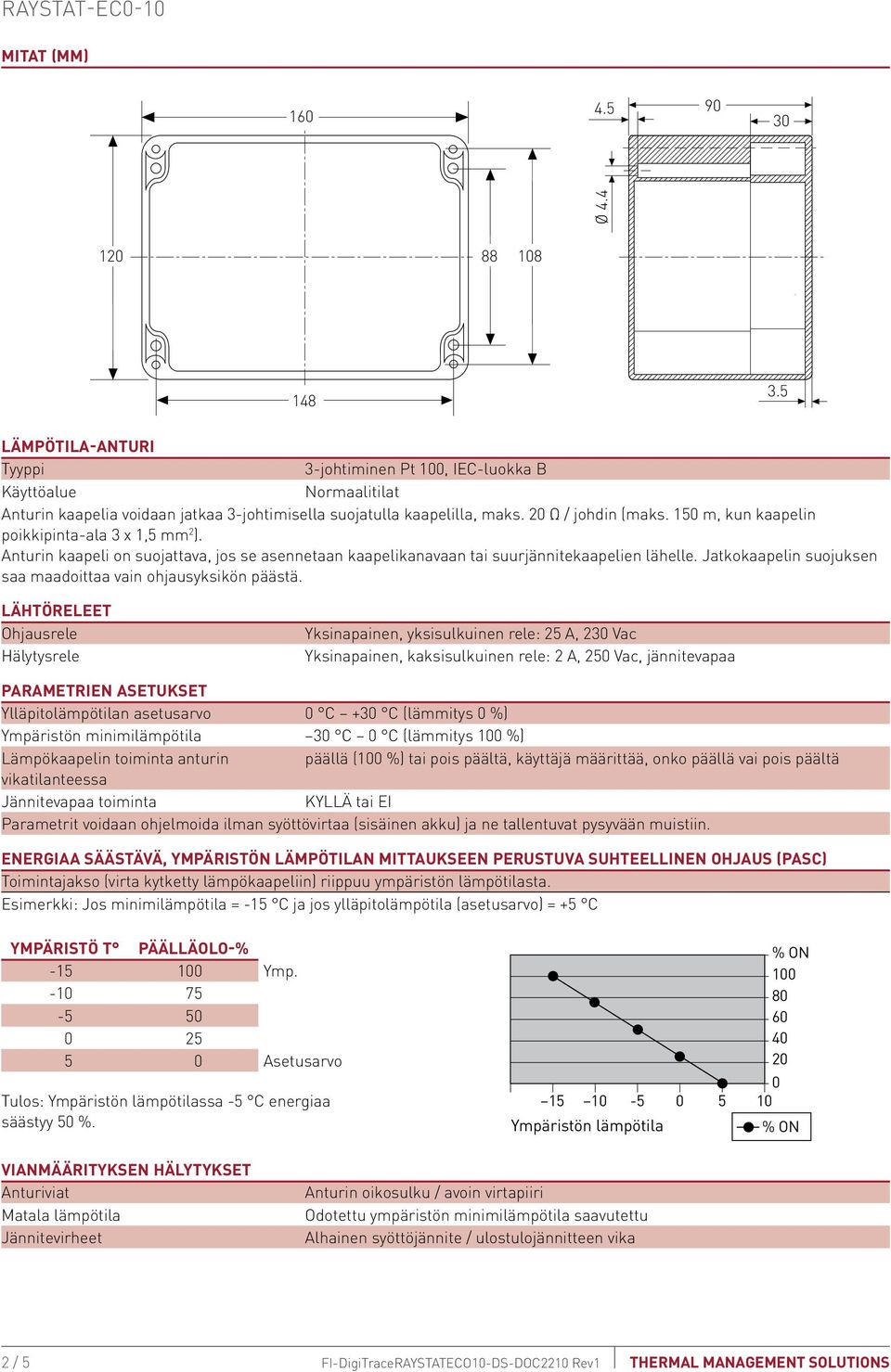

2 Mitat (mm) Ø Lämpötila-anturi Tyyppi 3-johtiminen Pt 100, IEC-luokka B Käyttöalue Normaalitilat Anturin kaapelia voidaan jatkaa 3-johtimisella suojatulla kaapelilla, maks. 20 Ω / johdin (maks. 150 m, kun kaapelin poikkipinta-ala 3 x 1,5 mm 2 ). Anturin kaapeli on suojattava, jos se asennetaan kaapelikanavaan tai suurjännitekaapelien lähelle. Jatkokaapelin suojuksen saa maadoittaa vain ohjausyksikön päästä. Lähtöreleet Ohjausrele Hälytysrele Yksinapainen, yksisulkuinen rele: 25 A, 230 Vac Yksinapainen, kaksisulkuinen rele: 2 A, 250 Vac, jännitevapaa Parametrien asetukset Ylläpitolämpötilan asetusarvo 0 C +30 C (lämmitys 0 %) Ympäristön minimilämpötila 30 C 0 C (lämmitys 100 %) Lämpökaapelin toiminta anturin päällä (100 %) tai pois päältä, käyttäjä määrittää, onko päällä vai pois päältä vikatilanteessa Jännitevapaa toiminta KYLLÄ tai EI Parametrit voidaan ohjelmoida ilman syöttövirtaa (sisäinen akku) ja ne tallentuvat pysyvään muistiin. Energiaa säästävä, ympäristön lämpötilan mittaukseen perustuva suhteellinen ohjaus (PASC) Toimintajakso (virta kytketty lämpökaapeliin) riippuu ympäristön lämpötilasta. Esimerkki: Jos minimilämpötila = -15 C ja jos ylläpitolämpötila (asetusarvo) = +5 C ympäristö t päälläolo-% Ymp Asetusarvo Tulos: Ympäristön lämpötilassa -5 C energiaa säästyy 50 %. % ON Ympäristön lämpötila % ON Vianmäärityksen hälytykset Anturiviat Matala lämpötila Jännitevirheet Anturin oikosulku / avoin virtapiiri Odotettu ympäristön minimilämpötila saavutettu Alhainen syöttöjännite / ulostulojännitteen vika 2 / 5

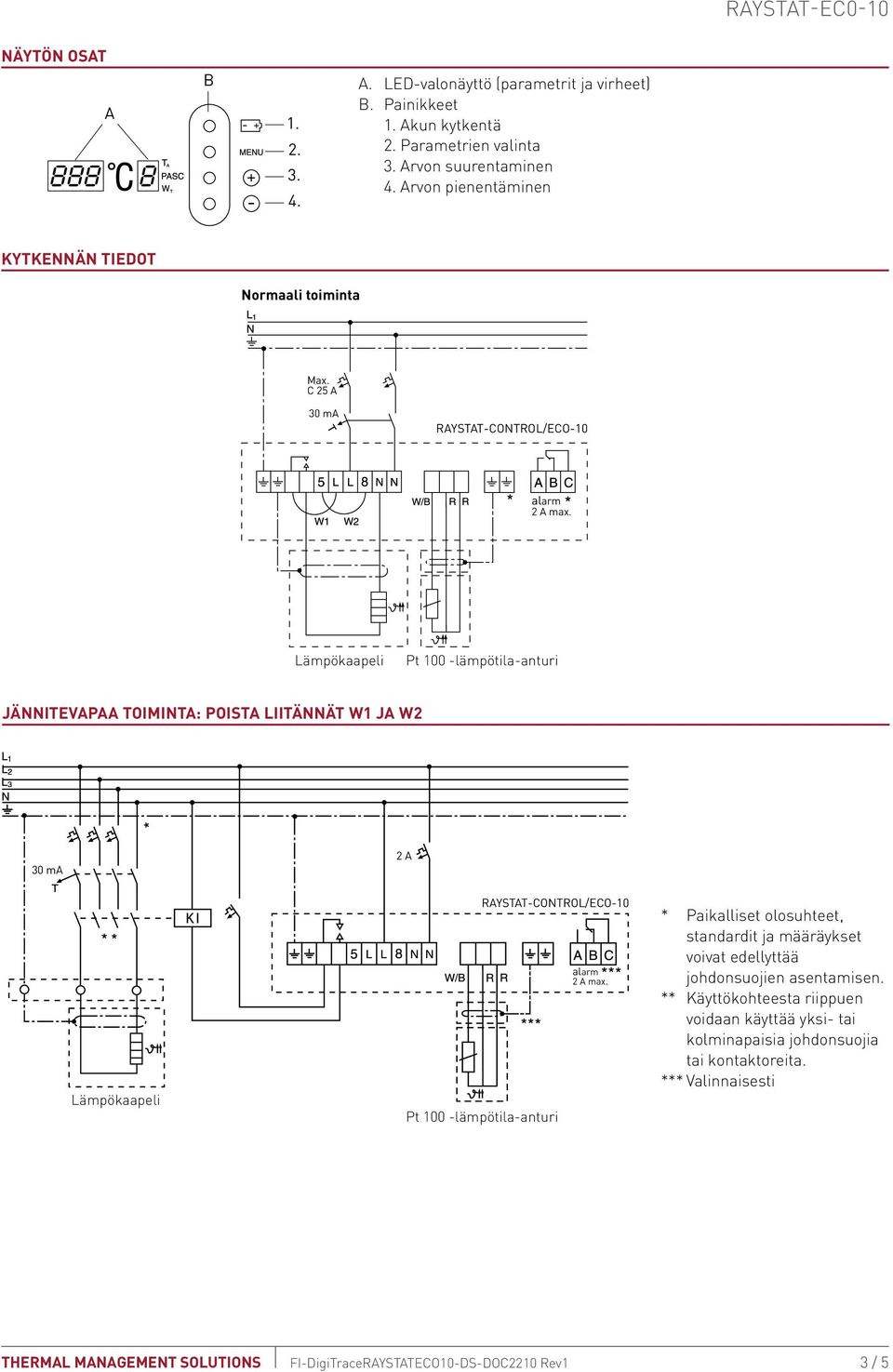

3 Näytön osat A B A. LED-valonäyttö (parametrit ja virheet) B. Painikkeet 1. Akun kytkentä 2. Parametrien valinta 3. Arvon suurentaminen 4. Arvon pienentäminen Kytkennän tiedot Normaali toiminta Max. C 25 A 30 ma RAYSTAT-CONTROL/ECO-10 alarm 2 A max. Lämpökaapeli Pt 100 -lämpötila-anturi Jännitevapaa toiminta: Poista liitännät W1 ja W2 30 ma 2 A Lämpökaapeli RAYSTAT-CONTROL/ECO-10 Pt 100 -lämpötila-anturi alarm 2 A max. * Paikalliset olosuhteet, standardit ja määräykset voivat edellyttää johdonsuojien asentamisen. ** Käyttökohteesta riippuen voidaan käyttää yksi- tai kolminapaisia johdonsuojia tai kontaktoreita. *** Valinnaisesti 3 / 5

4 Liitinaukot Syöttö Pt 100 -anturin kytkentä Ohjausreleen kytkentä Hälytysreleen kytkentä Asennusmenetelmä Rasialevy Tilaustiedot Osan kuvaus Tuotenumero (paino) 3 liitintä 0,75 mm 2 4 mm 2 :n johtimille 4 liitintä 0,75 mm 2 2,5 mm 2 :n johtimille 3 liitintä 0,75 mm 2 4 mm 2 :n johtimille 3 liitintä 0,75 mm 2 2,5 mm 2 :n johtimille Pinta-asennus neljällä kiinnitysreiällä 148 x 108 mm keskeisesti, M4 SB-100, SB-101 (SB-110 tai SB-111) RAYSTAT-ECO (0,8 kg) Lisävarusteet PA-supistin Supistin M25 (M)/M20 (F) Tuotenumero / 5

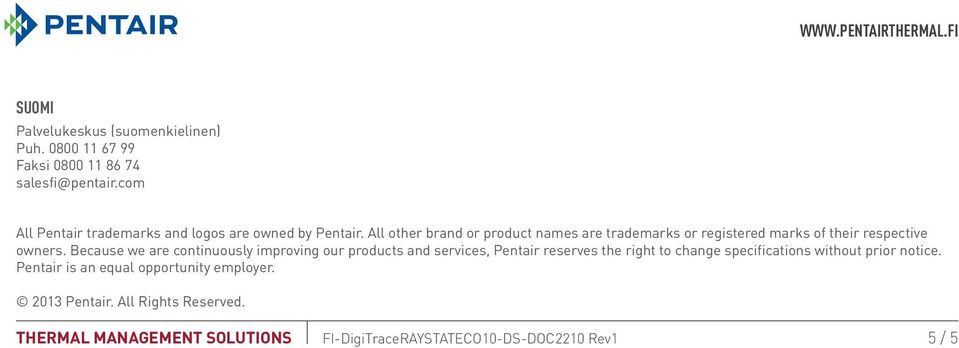

5 SUOMI Palvelukeskus (suomenkielinen) Puh Faksi All Pentair trademarks and logos are owned by Pentair. All other brand or product names are trademarks or registered marks of their respective owners. Because we are continuously improving our products and services, Pentair reserves the right to change specifications without prior notice. Pentair is an equal opportunity employer Pentair. All Rights Reserved. 5 / 5
