1 Mittaustekniikan perusteet Luennointi ja tiedotus S Mittaustekniikan perusteet A S Mittaustekniikan perusteet Y Pe 14:15-16:00 A-salissa Tervetuloa Doc. Petri Kärhä Mittaustekniikan laboratorio Huone I433 Petri.karha@tkk.fi (451) Ilmoitustaulu (toisessa kerroksessa, kerros riippareista ylöspäin) Sähköposti, ilmoittaudu topilla!! Suorittaminen S Mittaustekniikan perusteet A Laboratoriotyöt hyväksytysti suoritettu. Tentti hyväksytysti suoritettu. Tentissä 5 kysymystä, jotka käsittelevät laboratoriotöitä ja luentoja. Näistä kaksi voi korvata luentokuulusteluilla. Luentokuulustelupisteet säilyvät seuraavaan syyskuuhun asti. Suorittaminen S Mittaustekniikan perusteet Y Arvosana on tentin arvosana. Tentin voi korvata viikoittaisilla luentokuulusteluilla. Läpipääsyyn vaaditaan n. puolet pisteistä Laskuharjoitukset ja laboratoriotyöt täytyy olla hyväksytysti suoritettu.

2 Luennoilla tutustutaan Mittayksikköjärjestelmään Mittausten keskeisiin termeihin Mittausten epävarmuus- ja luotettavuusnäkökohtiin Tavallisimpiin mittalaitteisiin Mittausten häiriöihin ja rajoituksiin Tärkeimpiin mittausmenetelmiin Tavoitteena on oppia edellämainituista asioista riittävästi eri alojen opintoja varten Materiaali:Luentokalvot, laboratoriotyökirja sekä Pekka Wallinin kirja Sähkömittaustekniikan perusteet. Luentojen aikataulu 16.9 Opintojaksoesittely, SI-Järjestelmä / osa I 23.9 SI-Järjestelmä / osa II, metrologiajärjestelmä 30.9 Perusmittalaitteet I: Oskilloskooppi 7.10 Perusmittalaitteet II: Spektrianalysaattorit Perusmittalaitteet III: Yleismittarit ja taajuuslaskurit ja Ei luentoa 4.11 Perusmittalaitteet IV: Kellot ja signaalilähteet Mittausepävarmuus Kohina Häiriöt, signaali-kohinasuhteen parantaminen 2.12 Anturit Harjoitellaan käytännön mittaamista Tutustutaan mittausten teoriaan Oskilloskooppi 2 Yleismittari Taajuuslaskuri Spektrianalysaattori Anturit Häiriöt Kuituoptiset mittaukset Laboratoriotöissä Laboratoriotöiden aikataulu 15.9 Ilmoittautuminen laboratoriotöihin alkoi 16.9 Kirja tulee myyntiin tänään Myynti salin ulkopuolella luennon jälkeen 26.9 Laboratoriotyöt alkavat 7.11 Y-kurssin ilmoittautuminen alkaa Laboratoriotyöt päättyvät Y-kurssin laboratoriotyöt alkavat 2.12 Y-kurssin laboratoriotyöt päättyvät

3 Pääassistentit Oppilaslaboratorio A-kurssi: Y-kurssi: Juha Nieminen Huone I429 (451) 2284 Jari Hovila Huone I427 (451) 2336 Mittaustekniikka Mittaustekniikka Mittauksia käsittelevä tieteenhaara on metrologia. Metrologia sisältää kaikki mittauksiin liittyvät teoreettiset ja käytännölliset seikat, tekijät ja näkökohdat riippumatta mittausten epävarmuudesta ja tieteen tai tekniikan alasta. Tekniikka ei ole eksakti tieteenala. Tekniikka on kokeellinen tieteenala, jonka tiedonsaanti on mittausten varassa. Mittausten suorittaminen on tekniikan alalla oleellinen tehtävä.

4 Mittaustekniikka SI-Mittayksikköjärjestelmä Tietopohja Fysiikka, kemia, elektroniikka ja informaatioteoria Mittauslaitteet Mittanormaalit Anturit Mittauselektroniikka Yksikköjärjestelmä = annettujen sääntöjen mukaan tietylle suurejärjestelmälle määritelty perus- ja johdannaisyksiköiden joukko Kansainvälinen SI-mittayksikköjärjestelmä = koherentti mittayksikköjärjestelmä, jonka Yleinen paino- ja mittakonferenssi on omaksunut ja jota se suosittelee käytettävän Mittausten analyysi Mallintaminen virheanalyysi Metrijärjestelmä = mittayksikköjärjestelmä, joka perustuu metriin ja kilogrammaan. Tämän järjestelmän voidaan sanoa olevan nykyisin käytössä olevan SI-mittayksikköjärjestelmän alku Metrisopimus 1875 Metrisopimus: SI yksikköjärjestelmän perusta Yksiköiden määritelmät: Yleinen paino- ja mittakonferenssi Toimeenpaneva elin: Kansainvälinen paino- ja mittakomitea (CIPM) Ohjaa BIPM:n toimintaa, päättää avainvertailuista Neuvoa-antavat komiteat (suurealueille, SI-yksiköille) Avainvertailujen ja tutkimuksen koordinointi Kansainvälinen mitta- ja painotoimisto (BIPM, Bureau International des Poids et Mesures) Tehtävät: eräiden yksiköiden realisointi (kilogramma), tutkimus, vertailut SI-yksiköiden määritelmät Metri (m) Metri on sellaisen matkan pituus, jonka valo kulkee tyhjiössä 1/ sekunnissa. Kilogramma (kg) Kilogramma on yhtäsuuri kuin kansainvälisen kilogramman prototyypin massa (1889). (BIPM-puhdistuksen jälkeen) Sekunti (s) Sekunti on kertaa sellaisen säteilyn jakson aika, joka vastaa cesium 133-atomin siirtymää perustilan ylihienorakenteen kahden energiatason välillä (E=hf)

5 SI-järjestelmän perussuureet Ampeeri (A) Ampeeri on ajallisesti muuttumaton sähkövirta, joka kulkiessaan kahdessa suorassa samansuuntaisessa, äärettömän pitkässä johtimessa, jotka ovat 1 metrin etäisyydellä toisistaan tyhjiössä, aikaansaa johtimien välillä Newtonin voiman johtimen metriä kohti. Kelvin (K) Kelvin on 1/273,16 veden kolmoispisteen lämpötilasta. SI-järjestelmän perussuureet Mooli (mol) Mooli on sellaisen systeemin ainemäärä, joka sisältää yhtä monta perusosasta kuin 0,012 kg:ssa C 12 :a on atomeja. Moolia käytettäessä perusosaset on yksilöitävä ja ne voivat olla atomeja, molekyylejä, ioneja, elektroneja, muita hiukkasia tai hiukkasten määriteltyjä ryhmiä. Kandela (cd) Kandela on sellaisen valonlähteen valovoima tiettyyn suuntaan, joka säteilee monokromaattista säteilyä Hz:n taajuudella ja jonka säteilyintensiteetti tähän suuntaan on 1/683 W/steradiaani. Johdannaisyksiköt, joilla erityisnimi SI-etuliitteet Suure Nimi Yksikkö Selitys Taajuus hertsi Hz Hz = s -1 Voima newton N N = kg m/s 2 Paine, jännitys pascal Pa Pa = N/m 2 Energia, työ joule J J = N m Teho watti W W = J/s Sähkövaraus coulombi C C = A s Jännite voltti V V = W/A Kapasitanssi faradi F F = A s/v Resistanssi ohmi Ω Ω = V/A Konduktanssi siemens S S = Ω -1 Magneettivuo weber Wb Wb = V s Magneettivuon tiheys tesla T T = Wb/m 2 Induktanssi henry H H = V s/a Valovirta luumen lm lm = cd sr Valaistusvoimakkuus luksi lx lx = lm/m 2 Aktiivisuus becquerel Bq Bq = s -1 Absorboitunut annos gray Gy Gy = J/Kg Nimi Tunnus Kerroin jotta Y tsetta Z eksa E peta P tera T giga G 10 9 mega M 10 6 kilo k 10 3 hehto h 10 2 deka da 10 1 Nimi Tunnus Kerroin jokto y tsepto z atto a femto f piko p nano n 10-9 mikro µ 10-6 milli m 10-3 sentti c 10-2 desi d 10-1

6 Realisoinnit: Sekunti (s) Sekunti on kertaa sellaisen säteilyn jakson aika, joka vastaa cesium 133-atomin siirtymää perustilan ylihienorakenteen kahden energiatason välillä Voidaan realisoida määritelmänsä mukaan. Tarkin suure: Cesium -atomikello, epävarmuus ~10-13 Cesium fountain -atomikello, epävarmuus ~ Käytetään mm. useiden muiden perussuureiden realisoinnissa. Atomikelloihin palataan taajuuslaskureiden yhteydessä Metri (m) Metri on sellaisen matkan pituus, jonka valo kulkee tyhjiössä 1/ sekunnissa. Voidaan realisoida määritelmänsä mukaan. Valonnopeus on määritelty vakioksi realisointi: 1. Matkana, jonka sähkömagneettinen tasoaalto kulkee tyhjiössä ajassa t. 2. Taajuudella f olevan sähkömagneettisen tasoaallon tyhjiöaallonpituuden avulla. 3. CIPM:n (Comité Internationales des Poids et Mesures) suosituksen mukaisen sähkömagneettisen säteilyn tyhjiöaallonpituuden avulla. Menetelmiä 2 ja 3 käytetään pituusmetrologiassa. Metri (m) Metrin realisoinnissa käytettävän sähkömagneettisen säteilyn aallonpituus on valon (yleensä näkyvän) alueella (esim. 633 nm) Pituuden mittanormaalin ydin on taajuusstabiloitu laser, jonka taajuus ja näin myös tyhjiöaallonpituus tunnetaan tarkasti. Taajuusstabiloidun laserin taajuus täytyy määrittää Csatomikelloon verranollisesti. Varsinainen pituusmittaus tehdään interferometrisesti. Metri: Interferometri Pituus aallonpituudesta: interferometri c Mittaus ilmassa: λ = n 633 nm nf Mekaanisten kappaleiden dimensioiden mittauksen epävarmuus m Esimerkki: Michelsonin interferometri Albert A. Michelson (Nobel 1907) LASER L2 L 1 DET.

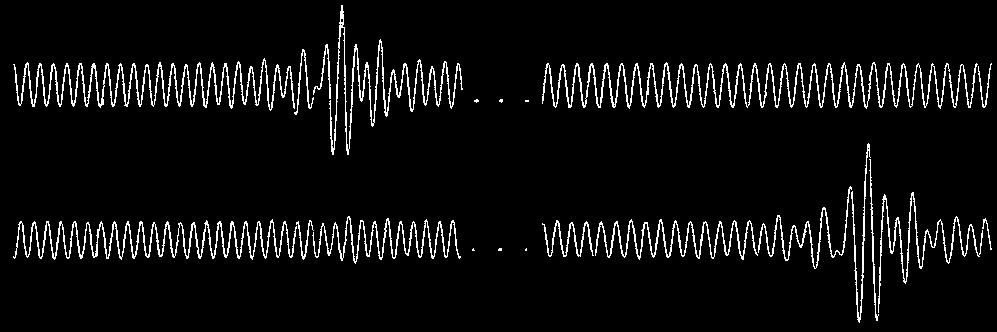

7 Interferenssi Päätemittainterferometri Interferometrin eri haaroista heijastuvien (monokromaattisten) aaltojen välinen vaihe riippuu peilien etäisyyserosta säteenjakajaan LASER MONITOR COVER l=λ/4 SPATIAL FILTER LAMP BEAM SPLITTER CCD CAMERA MOTOR MOVING CUBE CORNER BEAM SPLITTER MIRROR PIEZOS COMPENSATOR PLATE DETECTORS SCREEN MOTOR REFERENCE FLAT GAUGE BLOCK Kuvat: MIKES Päätemittainterferometri Viivamittainterferometri Toiminta: Etsitään valkoisen valon interferenssit (molemmissa pinnoissa) Luetaan näissä kohdissa juovalaskuri ja näytteistetään interferenssisignaali tietokoneelle Karkea pituusmittaus juovien lukumäärastä valkoisen valon interferenssien välillä Tarkka pituus interferenssisignaalien vaihe-erosta D3 D1 N a Reference flat surface ϕ D a N b Gauge block surface D b L=[rnd(N b +D b -N a -D a )+ϕ]λ/2 (N i, D i and ϕ in fringes) MIRROR GLASS PLATE LENS MIRROR CUBE CORNER BEAM- SPLITTER D1 D2 CUBE CORNER LINE SCALE LASER CC 2 FOCUS OF THE MICROSCOPE Kuva: MIKES Kuvat: MIKES

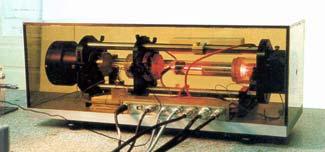

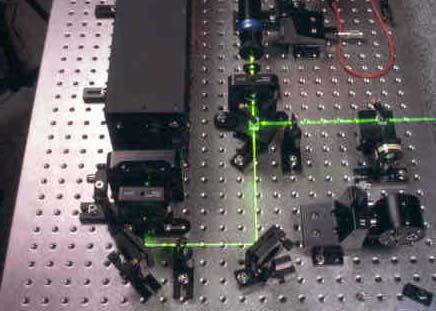

8 Metri: Taajuusstabiloitu laser Taajuustabiloitu laser = optinen kello Toissijainen taajuusnormaali Lukitaan stabiiliin spektriviivaan (metaani, jodi, rubidium) Epävarmuus tavallisesti n. ~ f 1 σ y (2, τ ) = f SNR 0 1 τ f f 0 MHz 500 THz 1 9 = 2 10 Metri: Taajuusstabiloitu laser Stabiloituja lasereita tarvitaan myös: Tietoliikennetekniikassa Atomioptiikan ja fysiikan kokeissa Laser Absorption cell PI Jodistabiloitu 633 nm He-Ne laser 1 f φ 3 f LOCK-IN AMPLIFIER Taajuus määritettävä Cs-atomikelloon Metri: Optinen taajuusmittaus Ongelma: optista taajuutta ~500 THz verrattava atomikelloon, jonka taajuus ~10 GHz Teknisesti vaikeaa: ~16 oktaavin taajuusväli Sähköinen toteutus mahdoton Menetelmät Vaihekoherentit taajuusketjut Useita vaihekoherentisti linkitettyjä kertoja -asteita Perinteinen menetelmä Optiset taajuuskammat Moodilukittu pulssilaser Kuva: A. Madej, International Comb Workshop, BIPM, March 13, Taajuuskampa Idea: pulssijono aikatasossa viivaspektri, jonka viivat ovat toistotaajuuden päässä toisistaan Cs-atomikelloon synkronoidulla taajuudella katkotaan laserin valoa Optiselle alueelle muodostuu viivaspektri, jossa viivojen väli on verrannollinen Cs-kellon taajuuteen f n Optinen taajuus = n frep +δ Cs-kelloon verrannollinen taajuus Taajuuspoikkeama Kuva: D. J. Jones et al., Science 28, 635 (2000).

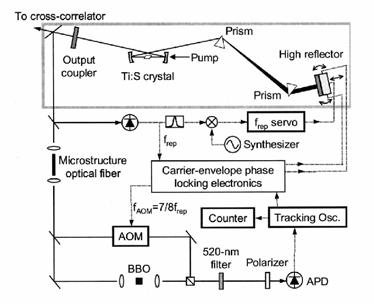

9 Sitä roinan määrää Taajuuskampa Taajuuskampa Lopputulos: optisia taajuuksia voidaan mitata atomikellon tarkkuudella Toisaalta: optisten kellojen taajuus voidaan siirtää vaihekoherentisti radiotaajuuksille Optisilla kelloilla on periaatteessa atomikelloa parempi suorituskyky On arvioitu, että ~10-18 epävarmuus olisi saavutettavissa Kuva: D. J. Jones et al., Science 28, 635 (2000). Kuva: NIST ion group Kertaus: Metri Sekunnin määritelmä Cs-atomikello Taajuuskampa tai taajuusketju Taajuustabiloitu laser Metrin määritelmä (c = m/s) Interferometri Ympäristömittaukset, ilman taitekerroin ym. Pituus
