1 SWECO YMPÄRISTÖ OY Ajoksen biojalostamon vedenottoputki, pohjasedimentin läjityskelpoisuuden arviointi Sedimenttitutkimusraportti FCG Suunnittelu ja tekniikka Oy P30713P002

2 Sweco Ympäristö Oy Kemin Ajoksen biojalostamon vedenottoputki, pohjasedimentin läjityskelpoisuuden arviointi Sedimenttitutkimusraportti P30713P002 Sisällysluettelo 1 JOHDANTO KOHTEEN KUVAUS Sijainti Nykytilanne ja tuleva käyttö SEDIMENTTITYYPPI JA POHJADYNAMIIKKA Ruoppausalueen maaperä Sedimenttityyppi Pohjadynamiikka HAITTA-AINETUTKIMUKSET Aiemmat sedimenttitutkimukset Sedimenttitutkimus Tutkimusmenetelmät Olosuhteet näytteenoton aikana Näytteiden analysointi TULOKSET SEDIMENTIN PILAANTUNEISUUDEN ARVIOINTI Lähtökohdat Haitta-ainepitoisuuksien tarkastelu YHTEENVETO LIITTEET Liite 1. Yhteenvetotaulukot analyysituloksista ja laatukriteerit Liite 2. Analyysitodistukset Liite 3. Näytteenottopöytäkirja Liite 4. Valokuvia PIIRUSTUKSET YMK.P30713P002_1 rev 1. Sedimenttitutkimuspisteet FCG Suunnittelu ja tekniikka Oy Puutarhakatu 45 B, Turku puh , Y-tunnus Kotipaikka Helsinki

3 FCG Suunnittelu ja tekniikka Oy Sweco Ympäristö Oy 1 (10) Kemin Ajoksen biojalostamon vedenottoputken asennus, pohjasedimentin läjityskelpoisuuden arviointi Sedimenttitutkimusraportti P30713P002 1 JOHDANTO Biojalostamolta on suunniteltu rakennettavaksi vedenottoputki merelle Ajoksen pohjoispuolelle Tuomilahteen. Muovisen imuputken pituus on noin 400 metriä rannasta ja halkaisija 2,0 m. Putki upotetaan merenpohjaan tasoon -6,0 (pohja). Imuputkea varten tehdään ura merenpohjaan. Ruopattavaa pinta-alaa on merenpohjan tasolla m 2 ja ruopattavaa löyhää sedimenttiä n m 3. FCG Suunnittelu ja tekniikka Oy (FCG) otti sedimenttinäytteet ja havainnoi sedimentin laatua Tutkimuksen tarkoituksena oli selvittää tutkimusalueen (palovesiputkilinja) sedimentin mahdolliset haitta-ainepitoisuudet eli suunniteltujen ruoppausalueiden ruoppausmassojen mahdollista pilaantuneisuutta ja läjityskelpoisuutta. Näytteitä otettiin ja aistinvaraisia havaintoja tehtiin neljästä tutkimuspisteestä. Laboratoriomäärityksiä tehtiin kaikista neljästä pisteestä. Työn tilaajan edustajina toimivat Mika Manninen ja Pekka Lähde. FCG:stä projektipäällikkönä toimi Risto Tilli ja laadunvarmistajana toimi Arto Itkonen. Kenttätöistä vastasi FCG:n Oulun toimiston sertifioitu ympäristönäytteenottaja Hannu Verronen. 2 KOHTEEN KUVAUS 2.1 Sijainti Tutkimusalue sijaitsee Ajoksen niemen pohjoispuolella suhteellisen avoimella merialueella. Tutkimuspisteet kohdennettiin mahdolliselle ruoppausalueelle, putkilinjalle. Tutkimusalueen sijaintikartta on alla, Kuva 1. Tutkimuspisteet on esitetty tutkimuspiirustuksessa YMK.P30713P002_1. Kuva 1. Yleiskartta ja sedimentin tutkimusalue, joka on merkitty punaisella ympyrällä. 2.2 Nykytilanne ja tuleva käyttö Biojalostamon rakentamiseen suunniteltu maa-alue koostuu maa-aineksen ottoalueesta, luonnontilaisesta metsästä ja tie- ja katualueista. Pumppaamon kohdalla ranta on osittain P30507P002_Sedimenttitutkimusraportti Ajos

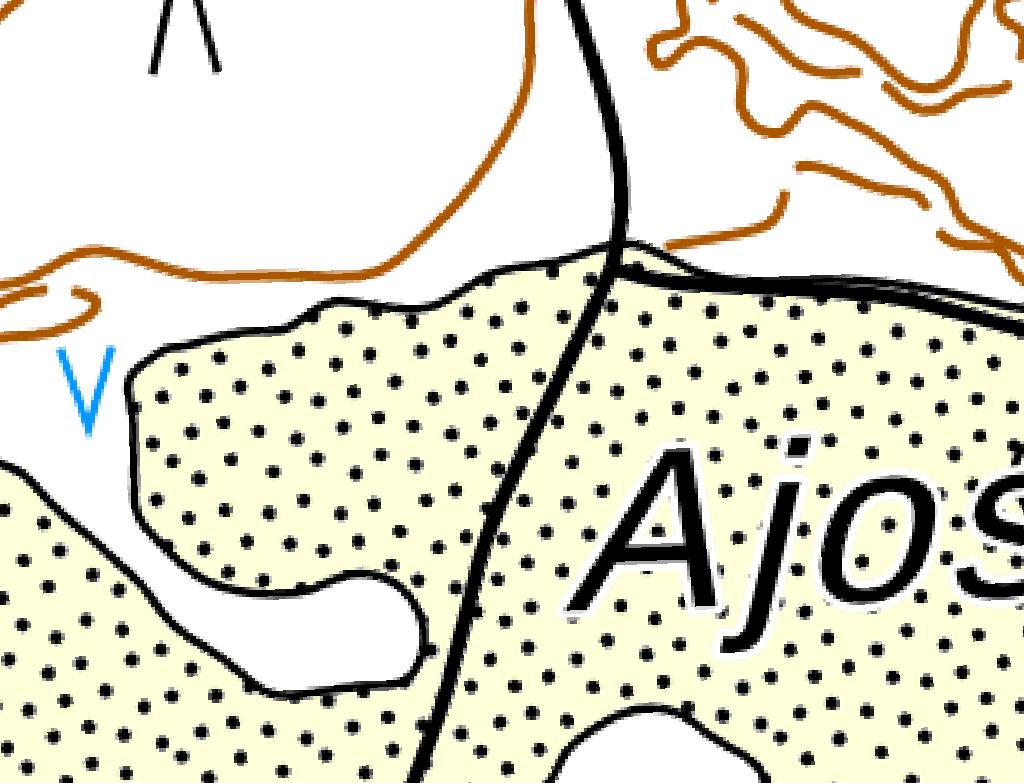

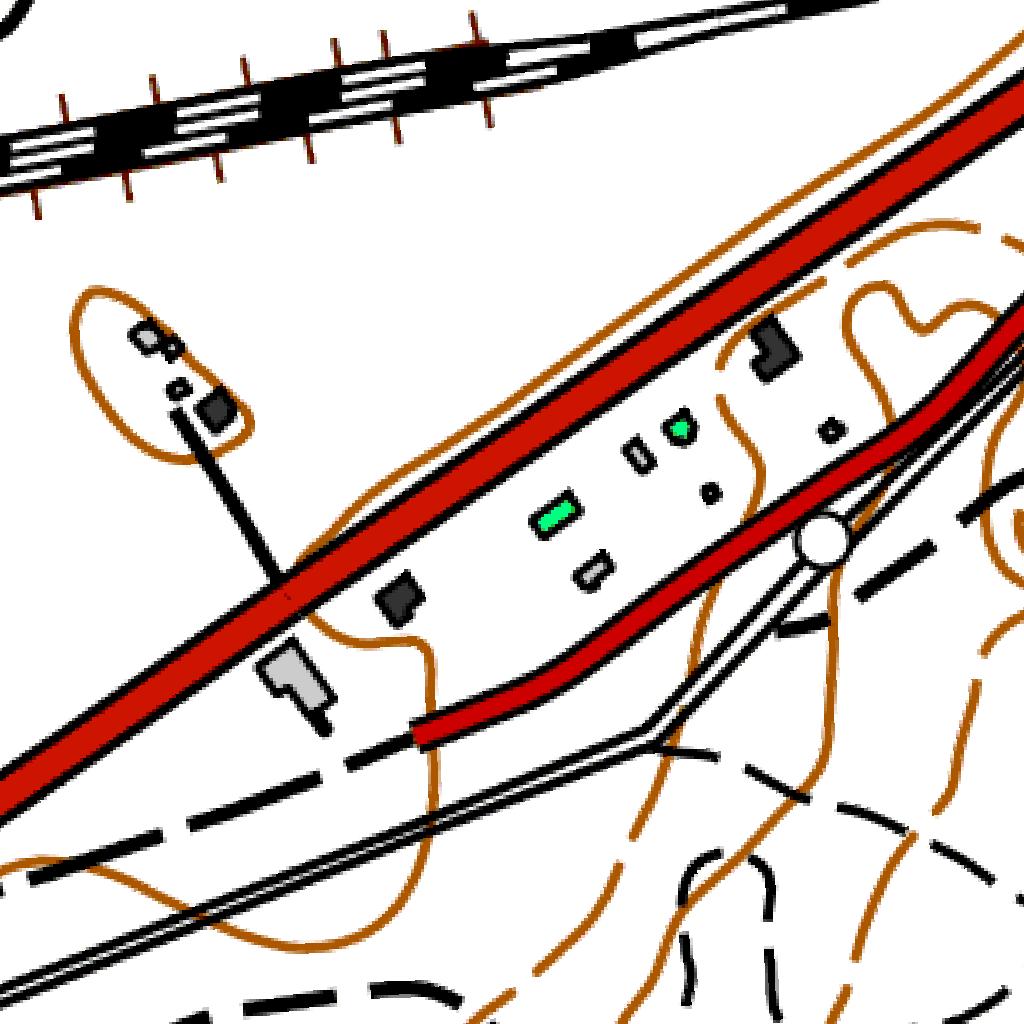

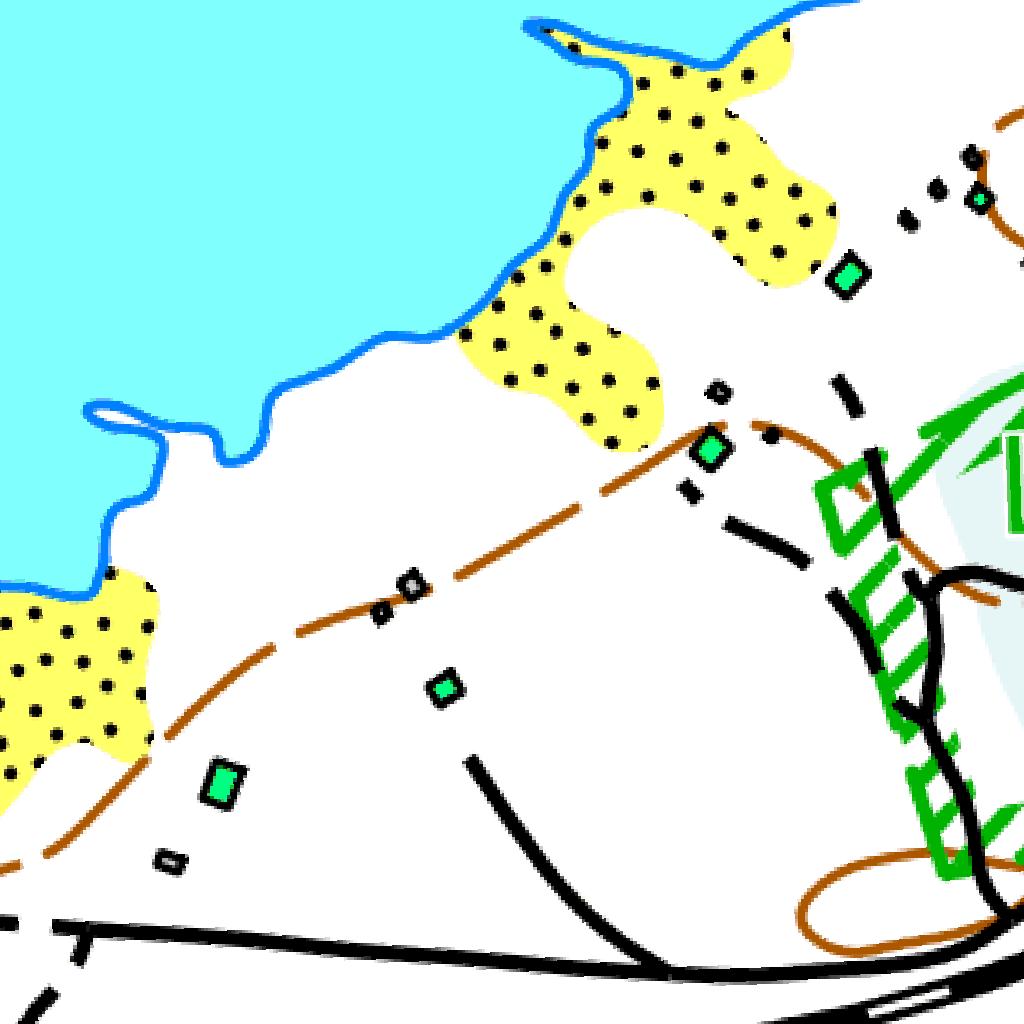

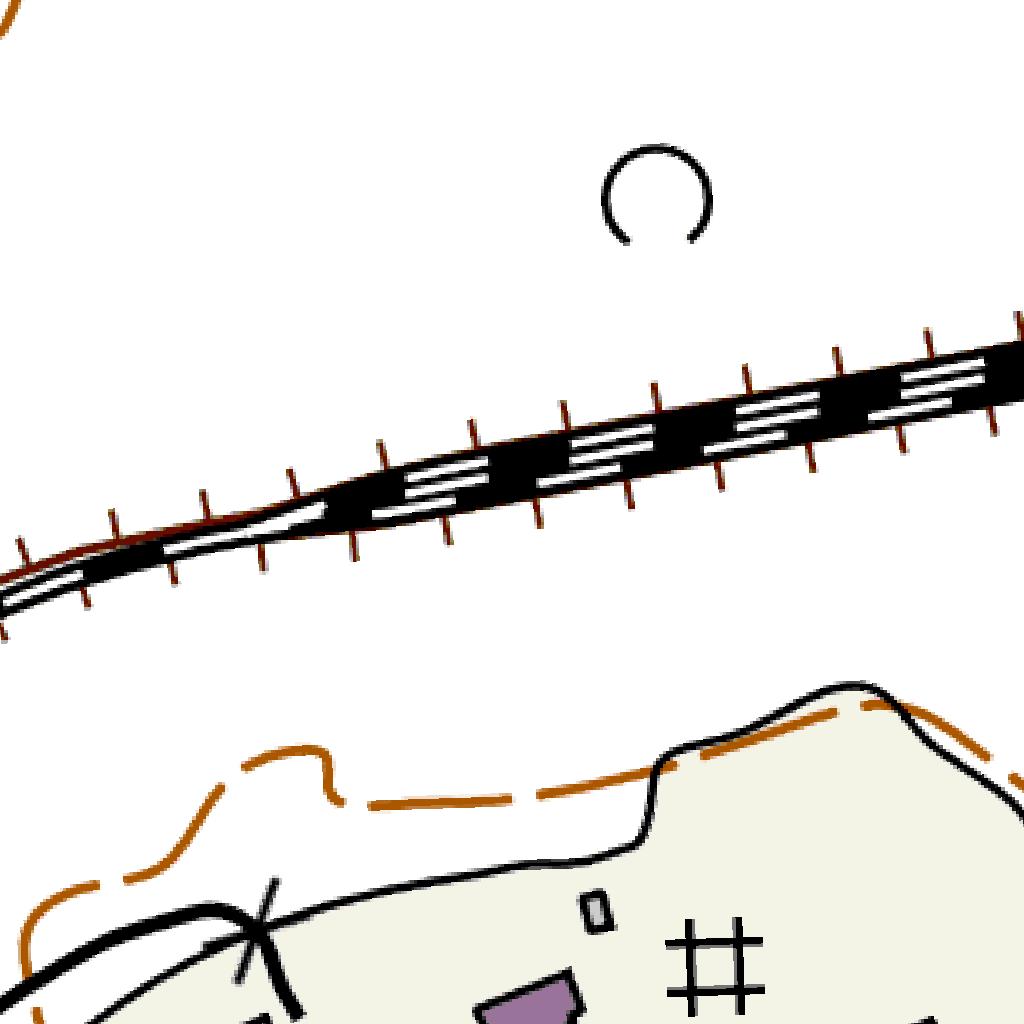

4 FCG Suunnittelu ja tekniikka Oy Sweco Ympäristö Oy 2 (10) Kemin Ajoksen biojalostamon vedenottoputken asennus, pohjasedimentin läjityskelpoisuuden arviointi Sedimenttitutkimusraportti P30713P002 pengerretty aallonmurtajaa ja tiealuetta varten. Osittain ranta on luonnontilainen. Ranta on avoin pohjoisen suuntaan ja vesialueella avoimen selän pituus on pohjoisessa n. 5 km ja luoteessa n. 2 km. Tutkimusalueella ja siitä ulommas (eli pohjoiseen) pohjan muodot ovat tasaisia. Ajoksen pohjoisrannan, Selkäsaaren ja mantereen rajaamalla n. 3 x 5 km selkävedellä vesisyvyys on pääosin 3,5-5,5 m suhteellisen pienialaisia matalikkoja lukuun ottamatta. Selän keskiosassa sijaitsevan Munakarin eteläpuolella sijaitsee vesialueen syvin kohta, noin 7 m. Tuomilahden pohjukassa on historiatietojen mukaan toiminut saha, jolloin myös puun uittotoiminta on mahdollinen. Biojalostamoon on suunniteltu rakennettavaksi merivesipumppaamo. Pumppaamon muovisen imuputken pää sijaitsisi n. 400 m etäisyydellä rannasta. Putken halkaisija on 2,0 m. Putki upotetaan merenpohjaan pohjastaan tasolle -6,0. Imuputkea varten tehdään ura merenpohjaan. Ruopattavaa pinta-alaa on arviolta m 2 ja ruopattavaa/kaivettavaa massaa n m 3. Ruopatut karkeat massat on suunniteltu palautettavaksi putken ympärille suojatäytöksi. 3 SEDIMENTTITYYPPI JA POHJADYNAMIIKKA 3.1 Ruoppausalueen maaperä Maaperätutkimuksen (Geobotnia, ) mukaan maaperä hankealueella on suurimmalta osin pintakerroksen (harjanteiden) osalta hiekkaa, jonka alla on moreenia. Harjanteen sisällä ei ole sorakerroksia. Luonnollisten maakerrosten pinnalla on paikoittain täyttömaata (sataman putkistoalueet, jotka on sijoitettu merialueelle rakennetuilla täyttöalueille sekä teiden ja rautateiden penkereet). Luonnollisen maakerroksen paksuus vaihtelee 4-10 metriin. Moreenikerroksen paksuus on 2-10 metriä. Raakaveden ottoputken alueella moreenin ja hiekan välissä on noin 1 metrin paksuinen silttikerros. 3.2 Sedimenttityyppi Sedimentin pintakerros (0-10 cm) oli tutkimusalueella hiekkaa tai liejupitoista hiekkaa, jonka hehkutushäviö oli noin %/DW. Syvemmät kerrokset (10-50 cm ja cm) olivat liejuista hiekkaa (hehkutushäviö 5,3-8,7 %/DW). Tutkimusalueelta otettiin näytteitä neljästä tutkimuspisteestä, joista laboratoriotutkimuksia tehtiin kahdesta pisteestä. Sedimentin pintakerroksen kuiva-ainepitoisuus vaihteli välillä n %/FS, laskennallinen tiheys välillä 1,09-1,13 t/m 3 ja savespitoisuus välillä p.-%/dw. Ominaisuuksiensa perusteella sedimentti saattaa olla eroosioherkkää. Lähimmilläänkin näytepisteet sijaitsevat noin 150 m rannasta, ja on todennäköistä että lähempänä rantaa pintasedimentti on hiekkaisempaa kuin näytepisteissä. Löyhää resenttiä sedimenttiä näytteenoton aikana tehtyjen havaintojen perusteella karkeasti 0,5..1,0 m paksuudelta. 3.3 Pohjadynamiikka Veden syvyys tutkimuspisteissä vaihteli välillä 3,3 3,6 m. Mittaustiedon mukaan etäisyyden ollessa rannasta välillä m laskee syvyys vähitellen nollasta kahteen metriin, jonka jälkeen syvyys muuttuu nopeasti 4 metriin ja pysyy tällä tasolla seuraavan 200 metrin ajan. Tutkimusalueen pohjatyyppi tulkittiin sedimentin koostumuksen, raekoon ja vesialueen avoimuuden perusteella kulkeutumispohjaksi (transportaatiopohjaksi), jolloin sedimenttiä kerrostuu ajoittain, mutta ajoittain tapahtuu myös sedimentin kulkeutumista ja sekoittumista uudelleen vesimassaan aaltojen ja luontaisten virtauksien vaikutuksesta. P30507P002_Sedimenttitutkimusraportti Ajos

5 FCG Suunnittelu ja tekniikka Oy Sweco Ympäristö Oy 3 (10) Kemin Ajoksen biojalostamon vedenottoputken asennus, pohjasedimentin läjityskelpoisuuden arviointi Sedimenttitutkimusraportti P30713P002 4 HAITTA-AINETUTKIMUKSET 4.1 Aiemmat sedimenttitutkimukset Tiedossa ei ole aiempia ympäristöteknisiä sedimenttitutkimuksia alueelta. 4.2 Sedimenttitutkimus Tutkimusmenetelmät Sedimenttitutkimus tehtiin FCG:n laatujärjestelmää ja analysoivan laboratorion antamia ohjeita noudattaen. Tutkimuspisteiden sijainnit ja tehtävät analyysit oli sovittu tilaajan kanssa. Näytteitä otettiin neljästä tutkimuspisteestä, joista kahdesta tehtiin laboratoriotutkimuksia. Näytteitä otettiin tutkimusohjelman mukaisesti seuraavilta sedimenttisyvyyksiltä: 0-10 cm cm tai cm cm tai cm Näytteet otettiin laippakairalla. Näytteenoton yhteydessä tehtiin havaintoja pohjadynaamisista vyöhykkeistä alueella. Sedimentin laatu, kerrosjärjestys ja aistinvaraiset havainnot kuvattiin erilliselle kenttälomakkeelle. Näytteitä valokuvattiin. Veden syvyys tarkastettiin tutkimuspisteiden kohdilta mitalla. Ruoppausalue tulkittiin ei-vaativaksi, jolloin näytteenotto toteutettiin yksivaiheisena. Laboratoriotutkimuksia tehtiin kaikista neljästä tutkimuspisteestä. Näytteitä otettiin niin paljon, että ne riittivät suunniteltuihin analyyseihin ja reservinäytteiksi. Sedimenttinäytteistä muodostettiin jokaiselta suunnitellulta sedimenttisyvyydeltä (0-10 cm, cm ja N1:llä lisäksi cm) kokoomanäytteet kahdesta osanäytteestä. Sedimenttinäytteet suljettiin heti näytteenoton jälkeen näyteastioihin ja siirrettiin viileään kylmälaukkuun. Kemiallisiin analyyseihin valitut näytteet toimitettiin viipymättä analysoivaan laboratorioon. Reservinäytteet pakastettiin ja lähetettiin lisäanalyyseihin myöhemmin. Sedimentin aistinvarainen kuvaus on esitetty näytteenottopöytäkirjassa (Liite 3). Valokuvia näytteistä on esitetty liitteessä 4. Pisteissä 1 ja 3 todettiin kuoriketta ja puuta Olosuhteet näytteenoton aikana Näytteet otettiin , jolloin meriveden korkeus oli noin -20 cm, itätuulta n. 2 m/s, sää pilvinen, lämpötila 10 C ja aallonkorkeus vähäinen Näytteiden analysointi Näytteet toimitettiin SGS Inspection Services Oy:lle Kotkaan. Käytetyt analyysimenetelmät on pääosin akkreditoitu sedimentille, mikäli tällainen mahdollisuus on ollut olemassa. Laboratoriot eivät raportoineet laatupoikkeamista tai muista havainnoista näytteiden toimituksen tai analyysien aikana. Näytteiden laskennallinen normalisointi tehtiin Sedimenttien uudistetun ruoppaus- ja läjitysohjeen (Ympäristöopas 1 / 2015) mukaisesti savi- ja orgaanisen aineksen suhteen, sillä haitta-aineet kiinnittyvät pääsääntöisesti ko. fraktioihin. Sedimentin tiheys ja pohjady- P30507P002_Sedimenttitutkimusraportti Ajos

6 FCG Suunnittelu ja tekniikka Oy Sweco Ympäristö Oy 4 (10) Kemin Ajoksen biojalostamon vedenottoputken asennus, pohjasedimentin läjityskelpoisuuden arviointi Sedimenttitutkimusraportti P30713P002 namiikka määritettiin julkaisun Håkanson & Jansson, Principles of lake sedimentology (1983) mukaisesti. Tehdyt sedimenttianalyysit on esitetty alla olevassa taulukossa (Taulukko 1). Taulukko 1. Tehdyt sedimenttianalyysit ja käytetyt laboratoriot. Määritys Analyysimäärä Laboratorio Savipitoisuus 9 kpl SGS Inspection Services Oy Kuiva-ainepitoisuus ja hehkutushäviö 5 kpl SGS Inspection Services Oy Metallit (Vna 214/2007) 5 kpl SGS Inspection Services Oy Mineraaliöljypitoisuus (hiilivedyt C 10 -C 40 ) 5 kpl SGS Inspection Services Oy PAH-yhdisteet 5 kpl SGS Inspection Services Oy Orgaaniset tinayhdisteet 9 kpl SGS Inspection Services Oy Soiltest (200 eri yhdistetttä) 3 kpl SGS Inspection Services Oy Dioksiinit ja furaanit 2 kpl SGS Inspection Services Oy Analyysien yhteenvetotaulukot, analyysitodistukset ja laatukriteerit on esitetty liitteissä (Liite 1 ja Liite 2) sekä kappaleissa 5 ja 6. 5 TULOKSET Sedimenttien ruoppaus- ja läjitysohje (OH 1/2015) Koska kyseessä on vesirakennuskohde, on sedimentissä todettuja pitoisuuksia tässä verrattu ensisijassa ohjeellisiin sedimenttien läjityskelpoisuuden arviointia varten kehitettyihin ns. ruoppaus- ja läjityskriteereihin (Ympäristöministeriö, Ympäristöopas 1 / 2015). Em. kriteerit on esitetty liitteessä (Liite 1). Tutkittujen haitta-aineiden normalisoidut maksimipitoisuudet (MAX), laatukriteeritasot 1A, 1B, 1C ja laatukriteeritasot 2 on esitetty alla olevassa taulukossa (Taulukko 2). Taulukossa on esitetty laatukriteeritasoilla 1A (A), 1B (B), 1C (C) ja tasolla 2 (D) olevien normalisoitujen analyysitulosten määrä. Taulukossa on esitetty tutkituista haitta-aineista ne, joille on määritetty jokin laatukriteeritaso. Näytteissä todettiin tasoilla 1A ja 1B olevia pitoisuuksia öljyhiilivetyjä, PAH-yhdisteitä, tributyylitinaa sekä kromia. Pitoisuuksia on arvioitu kohdassa 6.2. P30507P002_Sedimenttitutkimusraportti Ajos

7 FCG Suunnittelu ja tekniikka Oy Sweco Ympäristö Oy 5 (10) Kemin Ajoksen biojalostamon vedenottoputken asennus, pohjasedimentin läjityskelpoisuuden arviointi Sedimenttitutkimusraportti P30713P002 Taulukko 2. Laatukriteeritasot (OH 1/2015), niiden ylitysten määrä sekä normalisoidut maksimipitoisuudet. Pitoisuudet on ilmoitettu kuiva-ainetta kohti. Haitta-aine Analyysit kpl Epäorgaaniset haitta-aineet Taso 1A mg/kg A Taso 1B kpl mg/kg B Taso 1C kpl mg/kg C kpl Taso 2 mg/kg D kpl MAX mg/kg Arseeni (As) ,5 Elohopea (Hg) 8 0,1 0 0,6 0 0, <0,1 Kadmium (Cd) 8 0,5 0 2,5 0 0,4 Kromi (Cr) ,7 Kupari (Cu) ,5 Lyijy (Pb) ,5 Nikkeli (Ni) ,3 Sinkki (Zn) ,7 Orgaaniset haitta-aineet Hiilivetyjakeet C 10 -C Antraseeni 8 0,02 0 0,50 0 <0,01 Bentso(a)antraseeni 8 0,02 3 0, ,05 Bentso(a)- pyreeni 8 0,02 0 0,45 0 4,5 0 <0,10 Bentso(g,h,i)- peryleeni 8 0,02 0 0, <0,10 Bentso(k)- fluoranteeni 8 0,02 0 0,25 0 2,5 0 <0,10 Fenantreeni 8 0,02 3 0, ,07 Fluoranteeni 8 0,02 2 0, ,16 Indeno(1,2,3- cd)pyreeni 8 0,02 0 0, <0,10 Kryseeni 8 0,02 0 0, <0,10 Naftaleeni 8 0,02 3 0,25 0 2,5 0 0,06 Pyreeni 8 0,02 2 0,28 0 2,8 0 0,13 TBT 9 0, , ,10 0 0,15 0 0,0057 TPT 9 0, , ,02 0 0,03 0 <0,001 PCDD/F 2 0, , , , ,00001 Valtioneuvoston asetus maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnista (Vna 214/2007) Taulukossa 3 tuloksia on myös verrattu Valtioneuvoston asetukseen (Vna 214/2007) maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnista ja siinä esitettyihin viitearvoihin, jotka eivät kuitenkaan koske sedimenttiä vaan pilaantunutta maa-ainesta. Niitä sovelletaan kuitenkin mahdollisen maalle tapahtuvan läjityksen yhteydessä. Tutkittujen alueiden haitta-aineiden todetut maksimipitoisuudet (MAX), ns. Pimaasetuksen kynnysarvot (KA), alemmat ohjearvot (AOA) ja ylemmät ohjearvot (YOA) on esitetty oheisessa taulukossa (Taulukko 3 ). Taulukossa on esitetty myös kynnysarvon ja alemman ohjearvon välissä olevien analyysitulosten (A) määrä, alemman ja ylemmän ohjearvon välissä olevien analyysitulosten (B) määrä sekä ylemmän ohjearvon ylitykset (C). P30507P002_Sedimenttitutkimusraportti Ajos

8 FCG Suunnittelu ja tekniikka Oy Sweco Ympäristö Oy 6 (10) Kemin Ajoksen biojalostamon vedenottoputken asennus, pohjasedimentin läjityskelpoisuuden arviointi Sedimenttitutkimusraportti P30713P002 Taulukko 3. Haitta-aineiden kynnys- ja ohjearvot (Vna 214/2007), niiden ylitysten määrä sekä todetut haitta-ainekohtaiset maksimipitoisuudet. Merkki < tarkoittaa alle analyysimenetelmän määritysrajan. Pitoisuudet on ilmoitettu kuiva-ainetta kohti. Haitta-aine Analyysit kpl KA mg/kg A kpl AOA mg/kg B kpl YOA mg/kg C kpl MAX mg/kg Epäorgaaniset haitta-aineet Antimoni <1 Arseeni (As) ,4 Elohopea (Hg) 8 0, <0,1 Kadmium (Cd) ,4 Koboltti (Co ,0 Kromi (Cr) Kupari (Cu) ,4 Lyijy (Pb) ,7 Nikkeli (Ni) ,7 Sinkki (Zn) ,4 Vanadiini (V) ,7 Orgaaniset haitta-aineet Hiilivetyjakeet 8 C 10 -C Hiilivetyjakeet 8 C 10 -C Hiilivetyjakeet 8 C 21 -C Antraseeni ,02 Asenafteeni 8 <0,03 Asenaftyleeni 8 <0,03 Bentso(a) antraseeni ,05 Bentso(a) pyreeni 8 0, <0,10 Bentso(b) fluoranteeni 8 <0,10 Bentso(g,h,i) 8 peryleeni <0,10 Bentso(k) fluoranteeni <0,10 Dibentso(a,h) 8 antraseeni <0,10 Fenantreeni ,08 Fluoranteeni ,14 Fluoreeni 8 <0,03 Indeno(1,2,3-8 <0,10 c,d)pyreeni Kryseeni 8 <0,10 Naftaleeni ,07 Pyreeni 8 0,13 16 PAH summa <1,0 TBT 9 0, ,0175 TPT 9 PCB 3 0,1 0 0, < 0,003 P30507P002_Sedimenttitutkimusraportti Ajos

9 FCG Suunnittelu ja tekniikka Oy Sweco Ympäristö Oy 7 (10) Kemin Ajoksen biojalostamon vedenottoputken asennus, pohjasedimentin läjityskelpoisuuden arviointi Sedimenttitutkimusraportti P30713P002 Haitta-aine Analyysit kpl KA mg/kg A kpl AOA mg/kg B kpl YOA mg/kg C kpl MAX mg/kg PCDD/F 2 0, , , , SEDIMENTIN PILAANTUNEISUUDEN ARVIOINTI 6.1 Lähtökohdat Koska kyseessä on vesirakennuskohde, on sedimentissä todettuja pitoisuuksia tässä verrattu ensisijassa ohjeellisiin sedimenttien läjityskelpoisuuden arviointia varten kehitettyihin ns. ruoppaus- ja läjityskriteereihin. Em. kriteerit on esitetty liitteessä (Liite 1). On huomattava, että merenpohjassa kerrostumispaikallaan sijaitsevan kaivamattoman sedimentin (in situ sedimentin) pilaantuneisuuden ja riskien arviointia koskevia ohje- tai viitearvoja ei ole olemassa. Ns. Pima-asetuksen (Vna 214/2007) mukaiset viitearvot eivät koske sedimenttiä vaan pilaantunutta maa-ainesta (vrt. asetuksen 1 ) ja maalle läjitettävää sedimenttiä. YM:n sedimenttien luonteeltaan ohjeelliset ruoppaus- ja läjityskriteerit taas koskevat ensisijaisesti läjityskelpoisuuden arviointia vesiympäristössä. Niitä voidaan kuitenkin käyttää myös maalle läjitettävän sedimentin laadun arvioinnissa pimaasetuksen mukaisten viitearvojen rinnalla. Pilaantuneen maan ja sedimentin off-site sijoittamista (kuljetus ja käsittely kohteen ulkopuolella, esim. kaatopaikalla) säätelee lisäksi kaatopaikkakelpoisuuslainsäädäntö. Ennen läjityskriteeritasoihin vertaamista sedimentissä todetut pitoisuudet tulee normalisoida Sedimenttien ruoppaus- ja läjitysohjeen (Ympäristöministeriö, Ympäristöopas 1 / 2015) mukaisesti. Orgaanisten yhdisteiden normalisointi tapahtuu kaavan C korjattu = C mitattu (kuiva-ainesta kohden) * 10 / orgaanisen aines (% hehkutushäviönä). Hehkutushäviö voi tässä vaihdella välillä 2-30 %, paitsi PAH-yhdisteillä välillä %. Metalleille käytetään em. oppaassa ilmoitettua kaavaa ja metallikohtaisia korjauskertoimia. Ruoppausmassojen laatukriteerien perusteella ruoppausmassan läjityskelpoisuus luokitellaan Sedimenttien ruoppaus- ja läjitysohjeen (Ympäristöministeriö, Ympäristöopas 1 / 2015) mukaisesti seuraavasti: 1) Laatukriteeritasolla 1 haitta-ainepitoisuuksiltaan oleva ruoppausmassa, jonka haittaainepitoisuudet vastaavat luontaista taustapitoisuutta. Ko. sedimenteistä aiheutuvia haittoja voidaan yleisesti pitää kemiallisen laadun puolesta vesiympäristölle merkityksettöminä. Tämä ruoppausmassa on lähtökohtaisesti vesistöläjityskelpoista. 2) Laatukriteeritason 1 ja 2 väliin haitta-ainepitoisuuksiltaan sijoittuva ruoppausmassa, ja jonka läjityskelpoisuus on arvioitava tapauskohtaisesti. Ruoppaus- ja läjitysohjeessa (Ympäristöministeriö, Ympäristöopas 1 / 2015) tämä alue on jaettu kolmeen välitasoon: Taso 1A. Kaikkien haitta-aineiden osalta pitoisuustaso 1A on asetettu siten, että haitallisesta aineesta ei lähtökohtaisesti arvioida aiheutuvan merkittävää haitallista vaikutusta ympäristössä pitkäaikaisenkaan altistuksen aikana. Pitoisuudet ovat kuitenkin kohonneet taustapitoisuuksista. Synteettisillä kemikaaleilla taso 1A alkaa pienimmästä määritettävästä pitoisuudesta (esim. PAH-yhdisteet, TBT, TPT), koska luonnossa ei esiinny näitä yhdisteitä. Haitta-aineilla ei ole tasolla 1A vaikutusta massojen läjityskelpoisuuteen. P30507P002_Sedimenttitutkimusraportti Ajos

10 FCG Suunnittelu ja tekniikka Oy Sweco Ympäristö Oy 8 (10) Kemin Ajoksen biojalostamon vedenottoputken asennus, pohjasedimentin läjityskelpoisuuden arviointi Sedimenttitutkimusraportti P30713P002 Taso 1B on asetettu metallien ja puolimetallien osalta siten, että haitallisen aineen pitoisuudesta ei arvioida aiheutuvan haittaa vesieliöille lyhytaikaisen altistuksen aikana. Heikosti hajoavien (esim. TBT ja TPT) tai pysyvien (POP-yhdisteet) orgaanisten kemikaalien osalta pitoisuustaso 1B perustuu pyrkimykseen rajoittaa eliöihin kertyvien aineiden päätymistä kiertoon. Vesistöläjitys hyville ja tyydyttäville läjitysalueille on mahdollista riskitarkastelun jälkeen. Taso 1C on määritetty metalleilla kolmen alkuaineen kohdalla (Hg, Cu ja Pb), jotka saattavat näissä pitoisuuksissa aiheuttaa akuuttia toksisuutta korkeintaan 5 % lajeista. Heikosti hajoavien (esim. TBT ja TPT) tai pysyvien (POP-yhdisteet) orgaanisten kemikaalien osalta pitoisuustasot 1C perustuu pyrkimykseen rajoittaa eliöihin kertyvien aineiden päätymistä kiertoon. Vesistöläjitys edellyttää pääsääntöisesti hyvää läjitysaluetta ja riskitarkastelua. Läjitys tyydyttäville läjitysalueille edellyttää perusteellisempaa riskitarkastelua ja riskinhallintatoimenpiteiden arviointia. 3) Haitta-ainepitoisuuksiltaan ylimmällä laatukriteeritasolla (taso 2) oleva ruoppausmassa, jota pidetään haitallisuuden takia pääsääntöisesti vesistöläjityskelvottomana (voidaan sijoittaa vesiympäristöön, jos maalle sijoittamisen vaihtoehto on ympäristön kannalta huonompi ratkaisu). Vain poikkeustapauksissa hyväksyttävissä oleva vesistöläjitys edellyttää hyvää läjitysaluetta, perusteellista riskitarkastelua ja riskinhallintatoimenpiteiden arviointia. Riskitaso tulee määrittää ruoppaus- ja läjitysohjeessa (Ympäristöministeriö, Ympäristöopas OH 1 / 2015) esitetyllä tavalla määritettyjen edustavien pitoisuuksien perusteella. Haitallisten aineiden yhteisvaikutusten arvioimiseksi tulee myös tarkastella välikriteeritasot ylittävien haitta-aineiden lukumäärää. Jos korkeiden pitoisuuksien haitta-aineita on useita, tulee sedimentti siirtää suuremman riskin luokkaan kuin maksimipitoisuuksien perusteella määritetty. Mikäli toimintahistorian perusteella on oletettavissa, että ruoppausmassa voi olla pilaantunut haitta-aineella, jolle ei ole määritetty laatukriteeriä, tulee sen läjityskelpoisuus selvittää ja arvioida tapauskohtaisesti. Kuva 2. Haitta-aineen pitoisuustasojen 1, 1A, 1B, 1C ja 2 merkityksen ja hyödyntämisen perusperiaatteet ruoppausmassan läjityskelpoisuuden arvioinnissa ja näytteenoton kohdentamisessa. P30507P002_Sedimenttitutkimusraportti Ajos

11 FCG Suunnittelu ja tekniikka Oy Sweco Ympäristö Oy 9 (10) Kemin Ajoksen biojalostamon vedenottoputken asennus, pohjasedimentin läjityskelpoisuuden arviointi Sedimenttitutkimusraportti P30713P Haitta-ainepitoisuuksien tarkastelu YM:n ruoppaus- ja läjitysohjeen (Ympäristöopas 1 / 2015) mukaisesti arvioituna suunnitellulla ruoppausalueella esiintyi seuraava laatukriteeritasolla 1B oleva pitoisuus: Öljyhiilivetyjen summa: pisteissä N1 ja N4 pinnassa (0-10 cm) ja N2:ssa syvyydessä cm) Dioksiniit ja furaanit: N3 syvyydessä cm. Seuraavia laatukriteeritasolla 1A olevia pitoisuuksia havaittiin: Öljyhiilivetyjen summa: kaikissa pisteissä syvyydessä cm (tai cm) Kromi ja tributyylitina (TBT): tutkimuspisteissä N1 ja N4 pinnassa (0-10 cm) Bentso(a)antraseeni, fenantreeni ja naftaleeni: pisteessä N1 syvyydessä 0-10 ja cm ja pisteessä N4 syvyydessä 0-10 cm Fluoranteeni: pisteessä N4 syvyydessä 0-10 cm ja N3 syvyydessä cm Pyreeni: pisteessä N1 syvyydessä cm ja pisteessä N4 syvyydessä 0-10 cm Pitoisuustaso 1C ei ylittynyt missään näytteessä. Näytteessä N3(10-40 cm) todetut dioksiinit ja furaanit koostuvat pääosin kahdesta furaani-isomeeristä: 1,2,3,4,6,7,8-heptaklooridibentsofuraanista (HpCDF) ja oktaklooridibentsofuraanista (OCDF). Tämän on viittaa KY-5 sinistymisenestoaineen käytön aiheuttamaan pilaantumiseen (lähellä sijainnut saha). Toisessa analysoidussa näytteessä eri kongeneerien määritysrajat eivät ylittyneet. Dioksiinien kokonaismyrkyllisyys ja pitoisuudet ilmoitetaan ns. toksisuusekvivalenttina ryhmän myrkyllisimpään yhdisteeseen 2,3,7,8- (TCDD) suhteutettuna, käyttämällä toksisuuskertoimia (I-TEQ). Tässä arvioinnissa on käytetty ns. upperbound-pitoisuutta, joka lasketaan siten, että kongeneerin tuloksen ollessa alle määritysrajan pitoisuudeksi merkitään ko. määritysraja. Nämä ovat siis laskennallisia arvoja ja kuvaavat ns. pahinta mahdollista eli Worst case -tilannetta. Soiltest analyyseissä (3 kpl) ei esiintynyt määritysrajaa ylittäviä pitoisuuksia kevyitä (VOC), aromaattisia tai kloorattuja hiilivetyjä, ftalaatteja, torjunta-aineita, PCB:tä eikä kloorifenoleita. Ruopattavaa sedimenttiä kokonaisuudessa riskiperusteisesti tarkastellen tasolla 1B olevien massojen merkitys massojen mahdollisen mereen läjityksen kannalta on pieni, sillä massat sekoittuvat ruopattaessa puhtaampien sedimenttien kanssa, jolloin keskipitoisuudet jäävät pieniksi. Ruoppausteknisesti ko. tutkimuspisteen ja syvyystason massoja on mahdotonta käsitellä erikseen. Ruoppausalueen sedimentti arvioidaan kokonaisuudessaan ruoppausmassaksi, jonka haitta-ainepitoisuudet asettuvat tasoille 1A tai 1B. Edellä Kuva 2:n mukaisesti massat ovat läjitettävissä sekä ns. hyvälle että tyydyttävälle meriläjitysalueelle. Myös sedimentin sijoitus takaisin ruoppausalueelle arvioidaan hyväksyttäväksi tässä tapauksessa, jos massat ovat geoteknisiltä ominaisuuksiltaan takaisinläjitykseen soveltuvia. Ns. Pima-asetuksen (Vna 214/2007) kynnys- ja ohjearvoihin verrattuna kahdessa tutkimuspisteessä öljyhiilivetyjen C 10 -C 40 normalisoimaton summapitoisuus ylitti kynnysarvon, mutta öljyfraktioiden C 10 -C 21 ja C 22 -C 40 pitoisuudet jäivät alle alemman ohjearvon. Arseenin normalisoimaton pitoisuus oli kaikissa tutkimuspisteessä syvyydessä 0-10 cm ja/tai P30507P002_Sedimenttitutkimusraportti Ajos

12 FCG Suunnittelu ja tekniikka Oy Sweco Ympäristö Oy 10 (10) Kemin Ajoksen biojalostamon vedenottoputken asennus, pohjasedimentin läjityskelpoisuuden arviointi Sedimenttitutkimusraportti P30713P002 7 YHTEENVETO 0-50 cm kynnysarvoa korkeampi, mutta alempaa ohjearvoa pienempi. Koboltin pitoisuus oli kynnysarvon ja alemman ohjearvon välissä pisteissä N2 ja N3. Yhteenvetona voidaan todeta, että suunnitellun ruoppausalueen (Vedenottoputkilinja) sedimentissä esiintyy haitta-ainepitoisuuksia, jotka sijoittuvat YM:n ruoppaus- ja läjitysohjeessa annettujen ruoppausmassojen läjityskriteeritasoille 1A tai 1B. Kuva 2:n mukaisesti ko. kaltaiset massat ovat läjitettävissä sekä ns. hyvälle että tyydyttävälle meriläjitysalueelle. Ruopattavaa pinta-alaa on arviolta m 2 ja ruopattavaa massaa m 3. Ruoppaus on suurelta osin karkeiden mineraalimaiden kaivua. Karkeat mineraalimaat voidaan läjittää takaisin alueelle putken suojatäytöksi, jos ne geoteknisesti siihen soveltuvat. Löyhää pintasedimenttiä esiintyy ruoppausalueella arviolta 2000 m 3. Sen läjitys takaisin putkilinjalle olla ongelmallista. Riskinä on löyhien resenttien sedimenttien (ja ehkä myös siltin) resuspensio ja kulkeutuminen takaisinläjityksen jälkeen. Järkevintä on suorittaa ensin orgaanispitoisen pintakerroksen kuorintaruoppaus putkilinjalla ja sijoittaa ko. massat maalle yksinkertaiseen, esim. moreenipenkereistä rakennettuun läjitysaltaaseen kuivumaan. Tämän jälkeen loput massat ovat sijoitettavissa takaisin putkilinjalle suunnitelman mukaisesti eikä muita läjitettäviä massoja pitäisi juurikaan jäädä. Ympäristövaikutusten ruoppaustöiden ja mahdollisen karkean mineraalimaan takaisinsijoittamisen aikana ei arvioida olevan merkittäviä todetun kaltaisissa haittaainepitoisuuksissa, kun huomioidaan alueen teollinen käyttötarkoitus. Massat sekoittuvat työn aikana syvemmällä oleviin puhtaampiin sedimentteihin, jolloin keskipitoisuudet jäävät pieniksi. FCG Suunnittelu ja tekniikka Oy Tarkastanut: Arto Itkonen projektijohtaja, FT Laatinut: Risto Tilli suunnittelupäällikkö, DI P30507P002_Sedimenttitutkimusraportti Ajos

13 LIITE 1

14 Normalisoimattomat tutkimustulokset 1/1 Asiakas: Sweco Kohde: Ajos Projektinumero P30712P001 pvm Pistetun nus Korkein pitoisuustaso Syvyys (m) Kerrospaksuus (m) Viitearvot Metallit ja puolimetallit 2 e Polyaromaattiset hiilivedyt PCB Organotinayhdisteet Öljyhiilivetyjakeet T C Sb Pyreeni summa TPT 10 raskaat summa PCDD/F/ 10 -C Antra Asenafteentyleeni antraseeni pyreeni fluoranteen ) peryleeni fluorantee antraseeni Asenaf- Bentso(a)- Bentso(a) Bentso(b) Bentso(g,h,i Bentso(k) Dibentso(a,h) Fenantreeni n-teeni reeni c,d) pyreeni seeni leeni Fluora Fluo- Indeno(1,2,3- Kry- Nafta- 21 PAH 5 C 21 -C 40 C 10 -C 40 PCB 6 TBT- As Hg Cd Co Cr Cu Pb Ni Zn V TBT PCB 7 keskitislee seeni TPT X i ni t kynnysarvo 2 5 0, , ,1 0, , alempi ohjearvo ,5 0, ylempi ohjearvo , Vesipitoisuus Fysikaaliset ominaisuudet Hehkutu s-häviö Savespitoisuus Tiheys (laskennallinen) a a Kuivaainepitoisuus ongelmajäte raja-arvo #### , %/FS %/FS %/DW p.-% t/m³ ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) g ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg )( mg / kg )( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) 0,00 MERISEDIMENTIT / VEDENOTTOPUTKI N1 0,0 0,10 0,10 85, ,2 16 1,09 <1 10,4 <0,1 0,4 16, ,2 12,5 24,7 99,4 80,7 <0,01 <0,03 <0,03 0,03 <0,10 <0,10 <0,10 <0,10 <0,10 0,05 <0,10 <0,03 <0,10 <0,10 0,04 <0,10 <1,0 0,007 <0,001 0, ,1 0,50 0,40 74,7 25,3 8,7 18 1,17 <1 6,5 <0,1 <0,3 14,8 54,7 20,2 11,6 20,1 62,5 61,8 0,01 <0,03 <0,03 0,05 <0,10 <0,10 <0,10 <0,10 <0,10 0,07 0,014 <0,03 <0,10 <0,10 0,04 0,13 <1,0 <0,001<0,001 0, ,5 1,00 0,50 67,4 32,6 5,8 21 1,23 <1 4,7 <0,1 <0,3 15, ,5 5, ,4 60,2 <0,01 <0,03 <0,03 <0,03 <0,10 <0,10 <0,10 <0,10 <0,10 <0,03 <0,10 <0,03 <0,10 <0,10 <0,01 <0,10 <1,0 <0,001<0,001 0,0110 <20 29 <40 N2 0,1 0,50 0,40 69,0 31 5,8 16 1,22 <2 6,0 <0,1 0, <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <1,0 < 0,003 <0,003 <0,003 <0,01 < ,5 1,00 0,50 66,9 33,1 5,5 13 1,24 <2 5,0 <0,1 0, <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 0,19 < 0,003 < 0, <0,003 <0,003 <0,01 < N3 0,0 0,10 0,10 79,5 20,5 10,5 18 1,13 <0,003 <0,003 <0,01 0,1 0,40 0,30 61,7 38,3 4,5 15 1,29 <2 6,0 <0,1 <0, <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 0,16 <0,05 <0,05 <0,05 <0,05 <0,05 0,16 < 0,003 0, <0,003 <0,003 <0,01 < N4 0,0 0,10 0,10 79,3 20,7 12,6 18 1,13 <1 9,5 <0,1 0,4 15,8 80,9 26,4 14,7 24,1 97,9 77,9 0,02 <0,03 <0,03 0,05 <0,10 <0,10 <0,10 <0,10 <0,10 0,08 0,14 <0,03 <0,10 <0,10 0,07 0,13 <1,0 0,007 <0,001 0, ,1 0,50 0,40 67,9 32,1 5,3 19 1,23 <1 4,5 <0,1 <0,3 13,9 48,5 16 7,7 18,7 47,8 57,5 <0,01 <0,03 <0,03 <0,03 <0,10 <0,10 <0,10 <0,10 <0,10 <0,03 <0,10 <0,03 <0,10 <0,10 0,01 <0,10 <1,0 0,001 <0,001 0,0110 < Q:\Hki\P307\P30713_Kemi_suunnittelualueen_maapera\C_suunnittelu\C2_tyo\Merisedimentti\P30712_P002 YV-taulukot (sedimentti).xlsx

15 Normalisoidut pitoisuudet 1 (1) Asiakas: Sweco Kohde: Ajos ProjektinumeP30712P001 pvm Fysikaaliset ominaisuudet Viitearvot Metallit ja puolimetallit 2 Polyaromaattiset hiilivedyt Org. tinayhdisteet Öljyhiilivetyjakeet aa Bentso(k) Ruoppausmassojen Antraseenteentyleeni antraseeni pyreeni fluoranteeni ) peryleeni ) antraseeni reeni n-teeni reeni c,d) pyreeni seeni leeni reeni summa WHO-TEQ Asenaf- Asenaf- Bentso(a) Bentso(a) Bentso(b) Bentso(g,h,i Dibentso(a,h Fenant- Fluora Fluo- Indeno(1,2,3- Kry- Nafta- Py- PAH 5 PCB PCDD/F TBT TPT C 10 -C 21 C 21 -C 40 C 10 -C 40 As Hg Cd Co Cr Cu Pb Ni Zn fluoranteen r laatukriteeritasot * Tiheys i Keskit. Raskaat summa Vesi- Kuiva- Hehku- Savespitkennalline (las- Taso 1A 15 0,1 0, , ,02 0,02-0,02 0,02-0,02 0,02-0,02 0,02 0,02 0,02-0, ,005 0, pitoi- suus toisuus häviö Taso 1B 50 0, ,10 0,45-0,10 0,25-0,50 0,20-0,10 0,3 0,25 0,28-0, ,030 0, ainepi- tus- n) Taso 1C - 0, , ,10 0, Pistetunnus Korkein pitoisuustaso Syvyys (m) Kerrospaksuus (m) Taso , , ,5-1 2, ,5 2,8-0 0, ,15 0, %/FS %/FS %/DW p.-% t/m³ ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg )( mg / kg ) ( mg / kg )( mg / kg )( mg / kg )( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg )( mg / kg )( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) MERISEDIMENTIT / VEDENOTTOPUTKI N1 0,0 0,10 0, ,2 16 1,09 11,5 <0,1 0,4 31,5 103,7 28,4 13,6 33,3 119,7 <0,01 <0,03 <0,03 0,02 <0,10 <0,10 <0,10 <0,10 <0,10 0,04 <0,10 <0,03 <0,10 <0,10 0,03 <0,10 <1,0 0,0057 <0,001 40, ,1 0,50 0,40 74,7 25,3 8,7 18 1,17 7,3 <0,1 <0,3 28,6 63,6 23,4 12,9 25,1 74,8 0,0 <0,03 <0,03 0,05 <0,10 <0,10 <0,10 <0,10 <0,10 0,07 0,01 <0,03 <0,10 <0,10 0,04 0,13 <1,0 <0,001 <0,001 33, ,5 1,00 0,50 67,4 32,6 5,8 21 1,23 5,3 <0,1 <0,3 29,8 54,3 18,0 6,0 21,5 54,5 <0,001 <0,001 N2 0,1 0,50 0, ,8 16 1,22 7,3 <0,1 0,5 48,3 74,4 29,5 14,2 39,0 101,0 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <1,0 < 0,003 <0,003 <0,003 < ,5 1,00 0,50 66,9 33,1 5,5 13 1,24 6,5 <0,1 0,3 54,1 69,7 29,0 12,4 38,0 89,3 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 0,19 < 0,003 <0,003 <0,003 < N3 0,0 0,10 0,10 79,5 20,5 10,5 18 1,13 <0,003 <0,003 0,1 0,40 0,30 61,7 38,3 4,5 15 1,29 7,6 <0,1 <0,1 46,4 73,8 28,3 9,8 39,2 96,3 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 0,16 <0,05 <0,05 <0,05 <0,05 <0,05 0,16 < 0,003 0, <0,003 <0,003 < N4 0,0 0,10 0,10 79,3 20,7 12,6 18 1,13 10,1 <0,1 0,4 30,5 94,1 28,5 15,5 30,1 111,5 0,0 <0,03 <0,03 0,04 <0,10 <0,10 <0,10 <0,10 <0,10 0,06 0,11 <0,03 <0,10 <0,10 0,06 0,10 <1,0 0,0056 <0,001 53, ,1 0,50 0,40 67,9 32,1 5,3 19 1,23 5,3 <0,1 <0,3 26,9 55,1 19,5 8,8 22,6 58,2 <0,01 <0,03 <0,03 <0,03 <0,10 <0,10 <0,10 <0,10 <0,10 <0,03 <0,10 <0,03 <0,10 <0,10 0,01 <0,10 <1,0 0,0019 <0,001 < Q:\Hki\P307\P30713_Kemi_suunnittelualueen_maapera\C_suunnittelu\C2_tyo\Merisedimentti\P30712_P002 YV-taulukot (sedimentti).xlsx

16 LIITE 2

17 ANALYYSIRAPORTTI KE R0 ASIAKAS NÄYTE Nimi Yhteyshenkilö FCG SUUNNITTELU JA TEKNIIKKA OY Risto Tilli SGS Refno Raportointi pvm KE R Osoite PL HELSINKI Saapumis pvm Aloitus pvm Valmistumis pvm Projekti Asiakkaan viite Näytteiden lkm - - P30713P002_Ajoksen sedimenttitutkimukset 5 KOMMENTIT ALLEKIRJOITUKSET Heidi Leppänen Laboratoriokemisti ALAVIITTEET JA HUOMAUTUKSET * DL - Tämä analyysi ei ole akkreditoitu Määritysraja Ei analysoitu Laboratorio toimittaa analyysien mittausepävarmuusarviot pyydettäessä. Yritys on antanut tämän raportin SGS Palvelujen Yleisten Toimitusehtojensa (SGS General Conditions of Services) mukaisesti, jotka ovat saatavilla osoitteessa Toimitusehdot sisältävät rajoituksia yrityksen vahingonkorvausvastuuseen, hyvityksiin ja lain valintaan. Tämän dokumentin haltijan tulee huomioida, että informaatio tässä dokumentissa kuvaa tilanteen sellaisena kuin yhtiö on sen työsuorituksensa aikana todennut asiakkaan mahdollisten ohjeiden mukaisesti. Yrityksen vastuu rajoitttuu yrityksen asiakkaaseen eikä tämä dokumentti estä kaupan osapuolia käyttämästä kaupan asiakirjojen mukaisia oikeuksia ja velvoitteita. Tämän dokumentin sisällön tai ulkomuodon luvaton muuttaminen, väärentäminen tai vääristely on lainvastaista ja tekijä voidaan asettaa syytteeseen lain ankarimman tulkinnan mukaisesti. Ellei erikseen ole mainittu: (a) tässä dokumentissa esitetyt tulokset koskevat vain testattuja näytteitä ja (b) näytteitä säilytetään korkeintaan 2 viikkoa. Tämän dokumentin saa kopioida vain kokonaan, ellei yritys ole antanut kirjallista lupaa osittaiseen kopiointiin. SGS Inspection Services Oy Kotolahdentie 10 FI Kotka Finland t , f , Member of the SGS Group (SGS SA) Business ID Page 1 of 3

18 ANALYYSIRAPORTTI KE R0 Näytenumero Näytteen nimi KE N1 0-0,1 KE N1 0,1-0,5 KE N1 0,5-1 KE N4 0-0,1 KE N4 0,1-0,5 Analyysi Yksikkö DL Savipitoisuus sedimenttinäytteestä Menetelmä: SGSF995 Savipitoisuus sedimenttinäytteestä * paino-% KA Hehkutushäviö sedimenttinäytteestä Menetelmä: SFS 3008 Hehkutushäviö * paino-% KA Kuiva-ainepitoisuus Menetelmä: SFS-ISO Kuiva-ainepitoisuus * paino-% Polyaromaattiset hiilivedyt (PAH) sedimenttinäytteestä Menetelmä: SFS-ISO Naftaleeni * mg/kg KA < Asenaftyleeni * mg/kg KA <0.03 <0.03 <0.03 <0.03 <0.03 Asenafteeni * mg/kg KA <0.03 <0.03 <0.03 <0.03 <0.03 Fluoreeni * mg/kg KA <0.03 <0.03 <0.03 <0.03 <0.03 Fenantreeni * mg/kg KA < <0.03 Antraseeni * mg/kg KA < < <0.01 Fluoranteeni * mg/kg KA. 0.1 < < <0.10 Pyreeni * mg/kg KA. 0.1 < < <0.10 Bentso(a)antraseeni * mg/kg KA < <0.03 Kryseeni * mg/kg KA. 0.1 <0.10 <0.10 <0.10 <0.10 <0.10 Bentso(b)fluoranteeni * mg/kg KA. 0.1 <0.10 <0.10 <0.10 <0.10 <0.10 Bentso(k)fluoranteeni * mg/kg KA. 0.1 <0.10 <0.10 <0.10 <0.10 <0.10 Bentso(a)pyreeni * mg/kg KA. 0.1 <0.10 <0.10 <0.10 <0.10 <0.10 Indeno(1,2,3-cd)pyreeni * mg/kg KA. 0.1 <0.10 <0.10 <0.10 <0.10 <0.10 Dibentso(a,h)antraseeni * mg/kg KA. 0.1 <0.10 <0.10 <0.10 <0.10 <0.10 Bentso(g,h,i)peryleeni * mg/kg KA. 0.1 <0.10 <0.10 <0.10 <0.10 < PAH-yhdistettä yhteensä * mg/kg 1 <1.0 <1.0 <1.0 <1.0 <1.0 Metallit sedimenttinäytteestä ICP-AES Menetelmä: ISO Arseeni mg/kg Kadmium mg/kg <0.3 < <0.3 Koboltti mg/kg Kromi mg/kg Kupari mg/kg Nikkeli mg/kg Lyijy mg/kg Vanadiini mg/kg Sinkki mg/kg Antimoni mg/kg 1 <1 <1 <1 <1 <1 Metallit sedimenttinäytteestä ICP-AES Menetelmä: ISO Elohopea * mg/kg 0.1 <0.1 <0.1 <0.1 <0.1 <0.1 Öljyhiilivedyt C10-C40 sedimentistä Menetelmä: ISO Page 2 of 3

19 ANALYYSIRAPORTTI KE R0 Näytenumero Näytteen nimi KE N1 0-0,1 KE N1 0,1-0,5 KE N1 0,5-1 KE N4 0-0,1 KE N4 0,1-0,5 Analyysi Yksikkö DL Öljyhiilivedyt C10-C40 sedimentistä Menetelmä: ISO (continued) Öljyhiilivedyt C10-C21 * mg/kg KA <20 67 <20 Öljyhiilivedyt C22-C40 * mg/kg KA Öljyhiilivedyt C10-C40 * mg/kg KA < Orgaaniset tinayhdisteet sedimenttinäytteestä Menetelmä: SGSF147 Monobutyylitina * mg/kg KA <0.005 <0.005 <0.005 <0.005 <0.005 Dibutyylitina * mg/kg KA <0.005 <0.005 <0.005 <0.005 <0.005 Tributyylitina * mg/kg KA <0.001 < Tetrabutyylitina * mg/kg KA <0.005 <0.005 <0.005 <0.005 <0.005 Difenyylitina * mg/kg KA <0.005 <0.005 <0.005 <0.005 <0.005 Trifenyylitina * mg/kg KA <0.001 <0.001 <0.001 <0.001 <0.001 Vesipitoisuus maanäytteestä Menetelmä: SFS-ISO Vesipitoisuus * paino-% KA Page 3 of 3

20 ALUSTAVA RAPORTTI KE R0 ASIAKAS NÄYTE Nimi Yhteyshenkilö FCG SUUNNITTELU JA TEKNIIKKA OY Risto Tilli SGS Refno Raportointi pvm KE R0 Osoite PL HELSINKI Saapumis pvm Aloitus pvm Valmistumis pvm Projekti Asiakkaan viite Näytteiden lkm - - Soiltest, sedimentti 4 KOMMENTIT Liitteenä Soiltest analyysiraportti ALLEKIRJOITUKSET ALAVIITTEET JA HUOMAUTUKSET * DL - Tämä analyysi ei ole akkreditoitu Määritysraja Ei analysoitu Laboratorio toimittaa analyysien mittausepävarmuusarviot pyydettäessä. 2) Alihankinta SGS Belgium NV:n BELAC:n akkreditoimassa testauslaboratoriossa 1) Alihankinta SGS IF Hertenin DAkks:n akkreditoimassa testauslaboratoriossa Yritys on antanut tämän raportin SGS Palvelujen Yleisten Toimitusehtojensa (SGS General Conditions of Services) mukaisesti, jotka ovat saatavilla osoitteessa Toimitusehdot sisältävät rajoituksia yrityksen vahingonkorvausvastuuseen, hyvityksiin ja lain valintaan. Tämän dokumentin haltijan tulee huomioida, että informaatio tässä dokumentissa kuvaa tilanteen sellaisena kuin yhtiö on sen työsuorituksensa aikana todennut asiakkaan mahdollisten ohjeiden mukaisesti. Yrityksen vastuu rajoitttuu yrityksen asiakkaaseen eikä tämä dokumentti estä kaupan osapuolia käyttämästä kaupan asiakirjojen mukaisia oikeuksia ja velvoitteita. Tämän dokumentin sisällön tai ulkomuodon luvaton muuttaminen, väärentäminen tai vääristely on lainvastaista ja tekijä voidaan asettaa syytteeseen lain ankarimman tulkinnan mukaisesti. Ellei erikseen ole mainittu: (a) tässä dokumentissa esitetyt tulokset koskevat vain testattuja näytteitä ja (b) näytteitä säilytetään korkeintaan 2 viikkoa. Tämän dokumentin saa kopioida vain kokonaan, ellei yritys ole antanut kirjallista lupaa osittaiseen kopiointiin. SGS Inspection Services Oy Kotolahdentie 10 FI Kotka Finland t , f , Member of the SGS Group (SGS SA) Business ID Page 1 of 2

21 ALUSTAVA RAPORTTI KE R0 Näytenumero Näytteen nimi KE N3 0-0,1 KE N3 0,1-0,4 KE N2 0,1-0,5 KE N2 0,5-1,0 Analyysi Yksikkö DL Soiltest maanäytteestä 1) Menetelmä: In House Soiltest * mg/kg KA. - - Kts. liite Kts. liite Kts. liite Savipitoisuus sedimenttinäytteestä Menetelmä: SGSF995 Savipitoisuus sedimenttinäytteestä * paino-% KA Hehkutushäviö sedimenttinäytteestä Menetelmä: SFS 3008 Hehkutushäviö * paino-% KA Orgaaniset tinayhdisteet sedimenttinäytteestä Menetelmä: SGSF147 Monobutyylitina * mg/kg KA <0.010 <0.010 <0.010 <0.010 Dibutyylitina * mg/kg KA <0.010 <0.010 <0.010 <0.010 Tributyylitina * mg/kg KA <0.003 <0.003 <0.003 <0.003 Tetrabutyylitina * mg/kg KA <0.010 <0.010 <0.010 <0.010 Difenyylitina * mg/kg KA <0.010 <0.010 <0.010 <0.010 Trifenyylitina * mg/kg KA <0.003 <0.003 <0.003 <0.003 PCDD/PCDF - yhdisteet sedimenttinäytteestä 2) Menetelmä: HRGC/HRMS; ECO/AV/IAC/012 2,3,7,8 substituoidut PCDD-PCDF-yhdisteet ng WHO-TEQ/kg Kuiva-ainepitoisuus Menetelmä: SFS-ISO Kuiva-ainepitoisuus * paino-% Page 2 of 2

22 ANALYTICAL REPORT : IAC SGS INSPECTION SERVICES OY Attn: To whom it may concern Kotolahdentie Kotka Finland Your reference: KE Number of samples: 2 Date of receipt: 02/12/2016 Identification of the samples: IAC KE N (Soil) IAC KE N (Soil) Analytical results: B Determination of 2,3,7,8 substituted PCDF's and PCDD's (HRGC/HRMS; ECO/AV/IAC/012) The analyses marked with B are Belac ISO17025 accredited (N.005-TEST) I.A.C., a division of SGS Belgium NV ANTWERP, 15/12/2016 ISO17025 (N.005-TEST) Geert De Smet Lab Operations Manager Unless otherwise agreed, all orders and documents are executed and issued in accordance with our General Conditions. Upon simple request the conditions will again be sent to you. Attention is drawn to the limitation of liability, indemnification and jurisdiction issues defined therein. Any holder of this document is advised that information contained hereon reflects SGS Belgium s findings at the time of its intervention only and within the limits of Client s instructions, if any. SGS Belgium s sole responsibility is to its Client and this document does not exonerate parties to a transaction from exercising all their rights and obligations under the transaction documents. Any unauthorized alteration, forgery or falsification of the content or appearance of this document is unlawful and offenders may be prosecuted to the fullest extent of the law. A description of the used analytical methods, the identity of the external laboratories for the marked (E) analyses and the uncertainty of measurement of analyses are available upon request. Possible mentioned norms or criteria are made in accordance with the client. Page 1 of 5 SGS Belgium NV Institute for Applied Chromatography Haven 407 Polderdijkweg 16 B-2030 Antwerpen t +32 (0) f +32 (0) e be.iac@sgs.com url Member of the SGS Group (Société Générale de Surveillance) Registred Office : Noorderlaan Antwerpen H.R. Antwerpen BTW BE Citibank BE All orders are executed only in accordance with our General Conditions, deposited with the Antwerp Chamber of Commerce and Industry.

23 ANALYTICAL REPORT : IAC Determination of 2,3,7,8 substituted PCDF's and PCDD's Sample identification : IAC Date of analysis: Your reference: KE N Component Concentration (ng/kgdm) I-TEF I-TEQ (ng/kgdm) 2,3,7,8-TCDF < < ,3,7,8-TCDD <1.7 1 < 1.7 1,2,3,7,8-PeCDF < < ,3,4,7,8-PeCDF < < ,2,3,7,8-PeCDD < < ,2,3,4,7,8-HxCDF < < ,2,3,6,7,8-HxCDF < < ,3,4,6,7,8-HxCDF < < ,2,3,7,8,9-HxCDF < < ,2,3,4,7,8-HxCDD < < ,2,3,6,7,8-HxCDD ,2,3,7,8,9-HxCDD < < ,2,3,4,6,7,8-HpCDF ,2,3,4,7,8,9-HpCDF < < ,2,3,4,6,7,8-HpCDD < < OCDF OCDD < < Total The TEQ values have been calculated using the toxicity equivalence factors according to J.A. van Zorge et al. (Chemosphere 19 (1989), ). The measurement uncertainty has been determined and is available in the laboratory. On request, the data will be transmitted. The RSD of the control sample is less than 10%. Page 2 of 5 SGS Belgium NV Institute for Applied Chromatography Haven 407 Polderdijkweg 16 B-2030 Antwerpen t +32 (0) f +32 (0) e be.iac@sgs.com url

24 ANALYTICAL REPORT : IAC Determination of 2,3,7,8 substituted PCDF's and PCDD's Sample identification : IAC Date of analysis: Your reference: KE N Component Concentration (ng/kgdm) I-TEF I-TEQ (ng/kgdm) 2,3,7,8-TCDF < < ,3,7,8-TCDD <2.3 1 < 2.3 1,2,3,7,8-PeCDF < < ,3,4,7,8-PeCDF < < 1.1 1,2,3,7,8-PeCDD < < 1.1 1,2,3,4,7,8-HxCDF < < ,2,3,6,7,8-HxCDF < < ,3,4,6,7,8-HxCDF < < ,2,3,7,8,9-HxCDF < < ,2,3,4,7,8-HxCDD < < ,2,3,6,7,8-HxCDD < < ,2,3,7,8,9-HxCDD < < ,2,3,4,6,7,8-HpCDF < < ,2,3,4,7,8,9-HpCDF < < ,2,3,4,6,7,8-HpCDD < < OCDF < < OCDD < < Total < 6.7 The TEQ values have been calculated using the toxicity equivalence factors according to J.A. van Zorge et al. (Chemosphere 19 (1989), ). The measurement uncertainty has been determined and is available in the laboratory. On request, the data will be transmitted. The RSD of the control sample is less than 10%. Page 3 of 5 SGS Belgium NV Institute for Applied Chromatography Haven 407 Polderdijkweg 16 B-2030 Antwerpen t +32 (0) f +32 (0) e be.iac@sgs.com url

25 ANALYTICAL REPORT : IAC Recovery standards - 2,3,7,8 substituted PCDF's and PCDD's Sample identification : IAC Your reference: KE N Component Recovery extraction standards Recovery 13C-extraction standards (%) 13C-2,3,7,8-TCDF C-2,3,7,8-TCDD C-1,2,3,7,8-PeCDF C-2,3,4,7,8-PeCDF C-1,2,3,7,8-PeCDD C-1,2,3,4,7,8-HxCDF C-1,2,3,6,7,8-HxCDF C-2,3,4,6,7,8-HxCDF C-1,2,3,7,8,9-HxCDF C-1,2,3,4,7,8-HxCDD C-1,2,3,6,7,8-HxCDD C-1,2,3,4,6,7,8-HpCDF C-1,2,3,4,7,8,9-HpCDF C-1,2,3,4,6,7,8-HpCDD C-OCDF C-OCDD 60.5 Page 4 of 5 SGS Belgium NV Institute for Applied Chromatography Haven 407 Polderdijkweg 16 B-2030 Antwerpen t +32 (0) f +32 (0) e be.iac@sgs.com url

26 ANALYTICAL REPORT : IAC Recovery standards - 2,3,7,8 substituted PCDF's and PCDD's Sample identification : IAC Your reference: KE N Component Recovery extraction standards Recovery 13C-extraction standards (%) 13C-2,3,7,8-TCDF C-2,3,7,8-TCDD C-1,2,3,7,8-PeCDF C-2,3,4,7,8-PeCDF C-1,2,3,7,8-PeCDD C-1,2,3,4,7,8-HxCDF C-1,2,3,6,7,8-HxCDF C-2,3,4,6,7,8-HxCDF C-1,2,3,7,8,9-HxCDF C-1,2,3,4,7,8-HxCDD C-1,2,3,6,7,8-HxCDD C-1,2,3,4,6,7,8-HpCDF C-1,2,3,4,7,8,9-HpCDF C-1,2,3,4,6,7,8-HpCDD C-OCDF C-OCDD 59.4 Page 5 of 5 SGS Belgium NV Institute for Applied Chromatography Haven 407 Polderdijkweg 16 B-2030 Antwerpen t +32 (0) f +32 (0) e be.iac@sgs.com url

27 SGS INSTITUT FRESENIUS GmbH Am Technologiepark 10 D Herten SGS Inspection Service Oy F Mr. Olli-Pekka Jaakola Kotolahdentie KOTKA FINNLAND FINNLAND Herten, certificate order no client no Mr. Karol Hinz phone fax Environment, Health and Safety SGS INSTITUT FRESENIUS GmbH Am Technologiepark 10 D Herten your order/project: KE your order:. date of order: time of investigation from until first sample no date of receipt sample Dear Mr. Olli-Pekka Jaakola, may we take this opportunity to thank you for your order. The final report of your samples is enclosed herewith. We would be glad to answer any questions you may have. Best regards SGS INSTITUT FRESENIUS i.a. Karol Hinz Customer Service i.a. Iris Kopitzki Customer Service page 1 of 9 SGS INSTITUT FRESENIUS GmbH Im Maisel 14 D Taunusstein t f Member of the SGS Group (Societé Générale de Surveillance) All services are rendered in accordance with the applicable SGS conditions of services available on request. The publication and duplicating of our test reports and expert opinions for advertising purposes as well their use for any other purposes in extracts requires our written approval. Geschäftsführer: Stefan Steinhardt, Sitz der Gesellschaft: Hamburg, HRB 4951, Amtsgericht Hamburg

28 KE certificate no page 2 of 9. order no sent from you matrix: Solid matter sample no. description KE N3 0,1-0, KE N2 0,1-0, KE N2 0,5-1,0 date of receipt: parameter unit determination method limit lab Testing of solid : Dry substance mass-% 38,3 31,0 33,1 0,1 DIN EN HE Metals in solid samples : Aqua regia digestion EN HE Antimony mg/kg DR < 2 < 2 < 2 2 DIN EN ISO HE Arsenic mg/kg DR DIN EN ISO HE Barium mg/kg DR ,2 DIN EN ISO HE Beryllium mg/kg DR 0,5 0,5 0,4 0,1 DIN EN ISO HE Lead mg/kg DR DIN EN ISO HE Cadmium mg/kg DR < 0,2 0,4 0,2 0,2 DIN EN ISO HE Chromium mg/kg DR DIN EN ISO HE Cobalt mg/kg DR DIN EN ISO HE Copper mg/kg DR DIN EN ISO HE Manganese mg/kg DR DIN EN ISO HE Molybdenum mg/kg DR 2 1 < 1 1 DIN EN ISO HE Nickel mg/kg DR DIN EN ISO HE Mercury mg/kg DR < 0,1 < 0,1 < 0,1 0,1 DIN EN 1483 HE Vanadium mg/kg DR ,5 DIN EN ISO HE Zinc mg/kg DR DIN EN ISO HE Tin mg/kg DR < 2 < 2 < 2 2 DIN EN ISO HE Hydrocarbons C10-C40 mg/kg DR EN HE Hydrocarbons C10-C16 mg/kg DR < 10 < 10 < EN HE Hydrocarbons C16-C22 mg/kg DR < 10 < 10 < EN HE Hydrocarbons C22-C30 mg/kg DR < EN HE Hydrocarbons C30-C40 mg/kg DR EN HE

29 KE certificate no page 3 of 9. order no sample no description KE KE KE N3 N2 N2 0,1-0,4 0,1-0,5 0,5-1,0 VOHC Headspace : Chloroethene mg/kg DR < 0,010 < 0,010 < 0,010 0,01 ISO HE 1,1-Dichloroethene mg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE cis-1,2-dichloroethene mg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE trans-1,2-dichloroethene mg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE Dichloromethane mg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE Tetrachloremethane mg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE 1,1,1-Trichloroethane mg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE Trichloroethene mg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE Tetrachloroethene mg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE Trichloromethane mg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE 1,1-Dichloroethane mg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE 1,2-Dichloroethane mg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE 1,1,2- Trichlorotrifluoroetha mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Bromchlormethan mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Bromodichloromethane mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Dibromochloromethane mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 1,2-Dibromoethane mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Bromoform mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 1,1,2-Trichloroethane mg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE 1,2-Dichloropropane mg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE 1,3-Dichloropropane mg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE cis-1,3-dichloropropene mg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE trans-1,3-dichloropropenemg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE Hexachlorobutadiene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 1,1,1,2-Tetrachloroethane mg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE Hexachlorethane mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 1,2,3-Trichloropropane mg/kg DR < 0,005 < 0,005 < 0,005 0,005 ISO HE

30 KE certificate no page 4 of 9. order no sample no description KE KE KE N3 N2 N2 0,1-0,4 0,1-0,5 0,5-1,0 BTEX Headspace : Benzene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Toluene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Ethylbenzene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 1,3+1,4-Dimethylbenzene mg/kg DR < 0,02 < 0,02 < 0,02 0,02 ISO HE Styrene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Isopropylbenzene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE n-propylbenzene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2-Ethyltoluene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 3+4-Ethyltoluene mg/kg DR < 0,02 < 0,02 < 0,02 0,02 ISO HE 1,3,5-Trimethylbenzene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 1,2,4-Trimethylbenzene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 1,2,3-Trimethylbenzene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Indane mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Indene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 1,2-Diethylbenzene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 1,3-Diethylbenzene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 1,4-Diethylbenzene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 1,2,4,5- Tetramethylbenzene 1,2,3,5- Tetramethylbenzene 1,2,3,4- Tetramethylbenzene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Chlorobenzene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Naphthalin mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Methyl-tert.-butylether mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Ethyl-tert.-buthylether mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 1,2-Dichlorobenzene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 1,3-Dichlorobenzene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 1,4-Dichlorobenzene mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Hydrocarbons : n-hexan mg/kg DR < 0,05 < 0,05 < 0,05 0,05 ISO HE n-heptan mg/kg DR < 0,05 < 0,05 < 0,05 0,05 ISO HE n-octan mg/kg DR < 0,05 < 0,05 < 0,05 0,05 ISO HE n-nonan mg/kg DR < 0,05 < 0,05 < 0,05 0,05 ISO HE n-decan mg/kg DR < 0,05 < 0,05 < 0,05 0,05 ISO HE n-undecan mg/kg DR < 0,05 < 0,05 < 0,05 0,05 ISO HE n-dodecan mg/kg DR < 0,05 < 0,05 < 0,05 0,05 ISO HE

31 KE certificate no page 5 of 9. order no sample no description KE KE KE N3 N2 N2 0,1-0,4 0,1-0,5 0,5-1,0 Phthalate : Dimethylphthalate mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Diethylphthalate mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Diallylphthalate mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Di-n-propylphthalate mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Diphenylphthalate mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Benzylbutylphthalate mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Di-iso-butylphthalate mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Di-n-butylphthalate mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Dicyclohexylphthalate mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Bis(2-Ethylhexyl)- phthalate mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Dioctylphthalate mg/kg DR < 0,05 < 0,05 < 0,05 0,05 ISO HE Di-(2-ethylhexyl)adipate mg/kg DR < 0,05 < 0,05 < 0,05 0,05 ISO HE PAH (EPA) : Naphthalene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Acenaphthylene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE 1-Methylnaphthalene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE 2-Methylnaphthalene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Acenaphthene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Fluorene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Phenanthrene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Anthracene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Fluoranthene mg/kg DR 0,16 < 0,05 < 0,05 0,05 DIN ISO HE Pyrene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Benz(a)anthracene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Chrysene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Benzo(b)fluoranthene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Benzo(k)fluoranthene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Benzo(a)pyrene mg/kg DR < 0,05 < 0,05 0,19 0,05 DIN ISO HE Dibenzo(a,h)anthracene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Benzo(g,h,i)perylene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Indeno(1,2,3-c,d)pyrene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Dibenz(a,l)pyren mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Dibenz(a,e)pyren mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Dibenz(a,i)pyren mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Dibenz(a,h)pyren mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN ISO HE Total PAH according to DWO Total PAH according to EPA mg/kg DR 0,16-0,19 DIN ISO HE mg/kg DR 0,16-0,19 DIN ISO HE

32 KE certificate no page 6 of 9. order no sample no description KE KE KE N3 N2 N2 0,1-0,4 0,1-0,5 0,5-1,0 Chlorinepesticides : Hexachlorobutadiene mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE 1,2-Dichlorbenzene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN HE 1,3-Dichlorobenzene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN HE 1,4-Dichlorobenzene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN HE 1,3,5-Trichlorobenzene mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE 1,2,4-Trichlorobenzene mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE 1,2,3-Trichlorobenzene mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE 1,2,4,5- Tetrachlorobenzene 1,2,3,5- Tetrachlorobenzene 1,2,3,4- Tetrachlorobenzene mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE Pentachlorobenzene mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE Hexachlorobenzene mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE alpha-hch mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE beta-hch mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE gamma-hch mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE delta-hch mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE epsilon-hch mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE Aldrin mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE Dieldrin mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE Endrin mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE Isodrin mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE Pentachloronitrobenzene mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE Heptachlor mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE cis-heptachlor epoxide mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE trans-heptachlor epoxide mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE alpha-endosulfan mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE beta-endosulfan mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE Octachlorostyrene mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE o,p -DDE mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE p,p -DDE mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE o,p -DDD mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE p,p -DDD mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE o,p -DDT mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE p,p -DDT mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE Methoxychlor mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE Mirex mg/kg DR < 0,01 < 0,01 < 0,01 0,010 DIN HE PCB 28 mg/kg DR < 0,003 < 0,003 < 0,003 0,003 DIN HE PCB 52 mg/kg DR < 0,003 < 0,003 < 0,003 0,003 DIN HE PCB 101 mg/kg DR < 0,003 < 0,003 < 0,003 0,003 DIN HE PCB 118 mg/kg DR < 0,003 < 0,003 < 0,003 0,003 DIN HE PCB 153 mg/kg DR < 0,003 < 0,003 < 0,003 0,003 DIN HE PCB 138 mg/kg DR < 0,003 < 0,003 < 0,003 0,003 DIN HE PCB 180 mg/kg DR < 0,003 < 0,003 < 0,003 0,003 DIN HE Cis-Permethrine mg/kg DR < 0,005 < 0,005 < 0,005 0,005 HE trans-permethrine mg/kg DR < 0,005 < 0,005 < 0,005 0,005 HE

33 KE certificate no page 7 of 9. order no sample no description KE KE KE N3 N2 N2 0,1-0,4 0,1-0,5 0,5-1,0 4-Chloro-o-terphenyl mg/kg DR < 0,5 < 0,5 < 0,5 0,5 DIN HE 4-Chloro-p-terphenyl mg/kg DR < 0,5 < 0,5 < 0,5 0,5 DIN HE 2,4-Dichloro-p-terphenyl mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN HE 2,5-Dichloro-o-terphenyl mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN HE 2,5-Dichloro-m-terphenyl mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN HE 2,5-Dichloro-p-terphenyl mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN HE 2,4'',5-Trichloro-p-terph. mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE 2,4,6-Trichloro-p-terph. mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE 2,3,5,6-Tetrachloro-p-ter. mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE 2,4,4',6-TetraCl-p-terph. mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE 2,3,4,5,6-PentaCl-p-terph.mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE 1,2-Dichloronaphthalene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN HE 1,4-Dichloronaphthalene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN HE 1,5-Dichloronaphthalene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN HE 1,8-Dichloronaphthalene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN HE 2,3-Dichloronaphthalene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN HE 2,7-Dichloronaphthalene mg/kg DR < 0,05 < 0,05 < 0,05 0,05 DIN HE Octachloronaphthalene mg/kg DR < 0,005 < 0,005 < 0,005 0,005 DIN HE

34 KE certificate no page 8 of 9. order no sample no description KE KE KE N3 N2 N2 0,1-0,4 0,1-0,5 0,5-1,0 Chloro-/Alkylphenols : 2-Chlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 3-Chlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 4-Chlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,3-Dichlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,4-Dichlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,5-Dichlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,6-Dichlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 3,4-Dichlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 3,5-Dichlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,3,4-Trichlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,3,5-Trichlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,3,6-Trichlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,4,5-Trichlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,4,6-Trichlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 3,4,5-Trichlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,3,4,5-Tetrachlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,3,4,6-Tetrachlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,3,5,6-Tetrachlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2-Chloro-4-methylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2-Chloro-5-methylphenol mg/kg DR < 0,1 < 0,1 < 0,1 0,1 ISO HE 2-Chloro-6-methylphenol mg/kg DR < 0,1 < 0,1 < 0,1 0,1 ISO HE 4-Chloro-2-methylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 4-Chloro-3-methylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 3-Chloro-4-hydroyanisole mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Pentachlorophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE Phenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2-Methylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 3-Methylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 4-Methylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2-Ethylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 3-Ethylphenol (+2,4 DMP) mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 4-Ethylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,3-Dimethylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,4-Dimethylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,5-Dimethylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,6-Dimethylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 3,4-Dimethylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 3,5-Dimethylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,3,5-Trimethylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,3,6-Trimethylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,4,6-Trimethylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 3,4,5-Trimethylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2-Naphthol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE o-phenylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 4-Nonylphenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2-Nitrophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 3-Nitrophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE

35 KE certificate no page 9 of 9. order no sample no description KE KE KE N3 N2 N2 0,1-0,4 0,1-0,5 0,5-1,0 4-Nitrophenol mg/kg DR < 0,01 < 0,01 < 0,01 0,01 ISO HE 2,4-Dinitrophenol mg/kg DR < 1 < 1 < 1 1 ISO HE 2,5-Dinitrophenol mg/kg DR < 1 < 1 < 1 1 ISO HE 2,6-Dinitrophenol mg/kg DR < 1 < 1 < 1 1 ISO HE 4,6-Dinitro-2- methylphenol mg/kg DR < 1 < 1 < 1 1 ISO HE 2,4-Dichloro-6-nitrophenolmg/kg DR < 1 < 1 < 1 1 ISO HE 2,6-Dichloro-4-nitrophenolmg/kg DR < 1 < 1 < 1 1 ISO HE 2-Chloro-4-nitrophenol mg/kg DR < 0,1 < 0,1 < 0,1 0,1 ISO HE 2-Chloro-6-nitrophenol mg/kg DR < 1 < 1 < 1 1 ISO HE 4-Chloro-2-nitrophenol mg/kg DR < 0,1 < 0,1 < 0,1 0,1 ISO HE 4-Chloro-3-nitrophenol mg/kg DR < 0,1 < 0,1 < 0,1 0,1 ISO HE 4-Chloro-5-methyl-2- nitrophenole mg/kg DR < 1 < 1 < 1 1 ISO HE PCB : PCB 118 mg/kg DR < 0,003 < 0,003 < 0,003 0,003 DIN HE Pesticides : Atrazine mg/kg DR < 0,01 < 0,01 < 0,01 0,01 DIN ISO HE The laboratory sites of the SGS group Germany according to the abbreviations mentioned above are listed at

36 LIITE 3

37 Näytteenotto Sää pilvinen lämpötila 10 astetta hieman vesisadetta tuuli itä n. 2m/s Merivedenpinta -20 cm (sijainti lähellä syvänteen reunaa, lähellä monta kalaverkkoa) N1 veden syvyys 3.6 m ETRS GK Sedimenttityyppi Väri Huom ETRSTM Hk/LjHk vruskea LjHk truskea Kuoriketta, puuta Ljhk/Lj Musta pohja Tiivistyy N2 veden syvyys 3.5 m ETRS GK ETRSTM Hk/LjHk vruskea/musta LjHk musta LjHk musta pohja tiivistyy N3 veden syvyys 3.5 m ETRS GK ETRSTM Hk/LjHk vruskea/musta LjHk musta Kuoriketta, puuta Tiivis maa N4 veden syvyys 3.3 m ETRS GK ETRSTM Hk/LjHk ruskea/musta LjHk musta LjHk musta Tiivis maa

38 LIITE 4

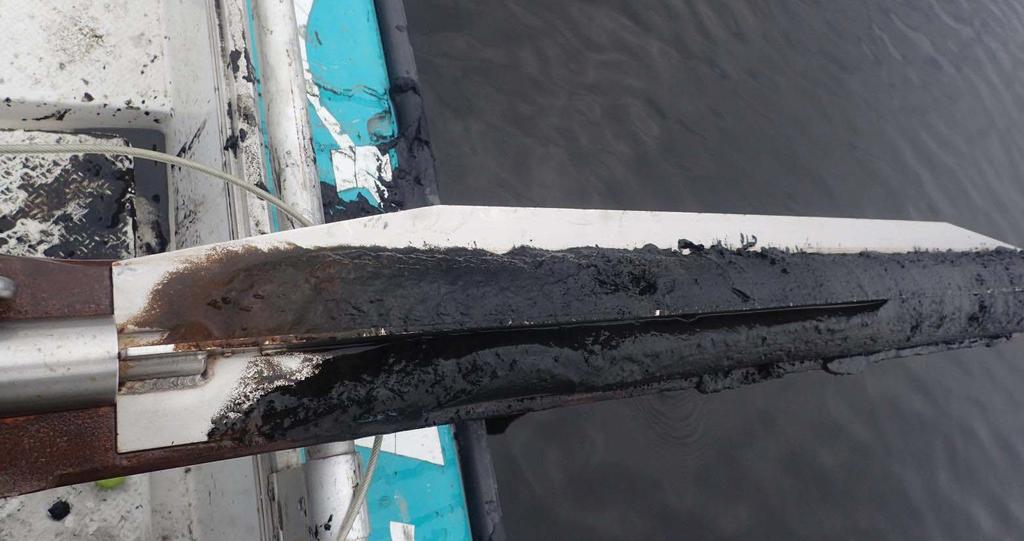

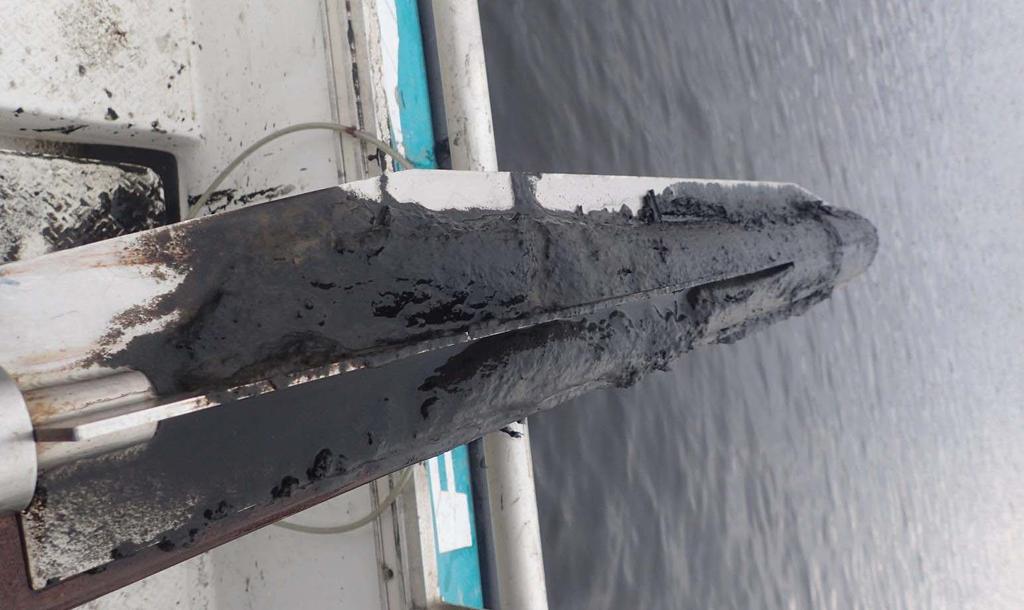

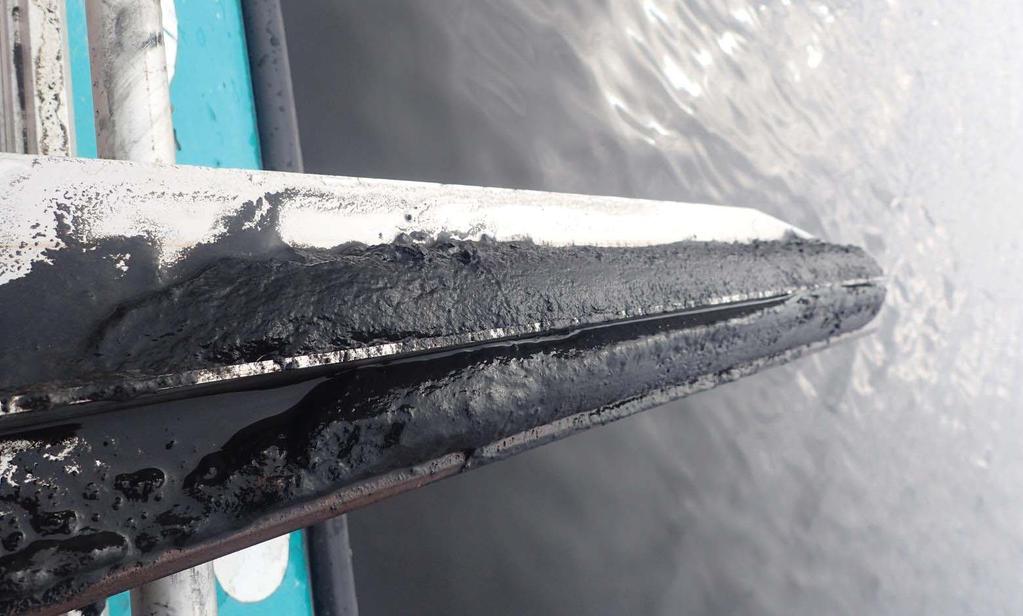

39 N1 VALOKUVAT NÄYTTEISTÄ N2
