1 HARJUNIITYN ARSEENISELVITYS NOKIAN KAUPUNKI

2 HARJUNIITYN ARSEENISELVITYS Nokian Kaupunki Tilaaja Nokian kaupunki Tekninen keskus / Kaavoitus Jorma Hakola Kaavoitusarkkitehti Harjukatu NOKIA p jorma.hakola@nokiankaupunki.fi Konsultti WSP Finland Oy Pinninkatu 45 A Tampere Puh: Y-tunnus: Yhteyshenkilöt Hannu Karppi, hannu.karppi@wspgroup.fi 2 (7)

3 SISÄLLYSLUETTELO: 1. YLEISTÄ KOHTEEN KUVAUS OMISTUS- JA HALLINTASUHTEET RAJAUKSET JA KOKO ALUEEN MAAPERÄ-, POHJA- JA PINTAVESITIEDOT MAAPERÄ PINTA- JA POHJAVEDET PILAANTUNEISUUSTUTKIMUKSET JA -SELVITYKSET TUTKIMUKSET MAAPERÄN PILAANTUNEISUUS LÄHTÖKOHDAT PIRKANMAAN ARSEENIALUE TUTKIMUKSISSA TODETUT HAITTA-AINEET VERRATTUNA VNA:N KYNNYS- JA OHJEARVOIHIN JOHTOPÄÄTÖKSET JA JATKOTOIMENPITEET... 7 LIITTEET Liite 1 Liite 2 Kenttähavainnot ja analyysitulokset Laboratorion tutkimustodistukset PIIRUSTUKSET YMP _01 Tutkimuspistekartta KANNEN KUVA: NOKIAN KAUPUNKI 3 (7)

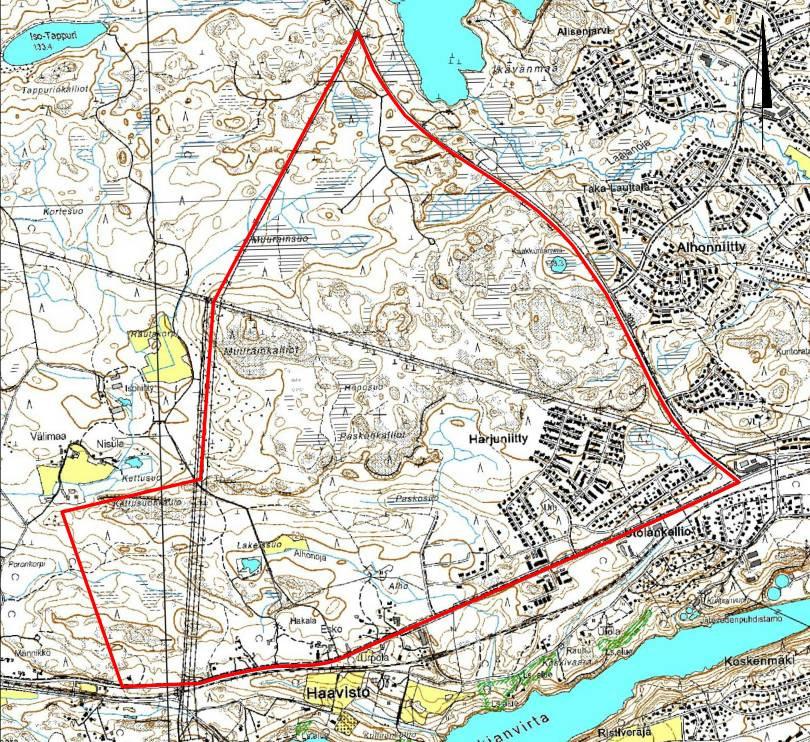

4 HARJUNIITYN ARSEENISELVITYS NOKIAN KAUPUNKI 1. YLEISTÄ Tutkittu alue on Nokian kaupungissa oleva Harjuniityn osayleiskaava-alue. Alue sijaitsee Siurontien ja Porin yhdystien välissä. Alueen osayleiskaavaluonnos oli nähtävillä Työn tilaajana oli Nokian kaupunki. Tilaajan yhteyshenkilöinä toimivat kaupunginarkkitehti Asko Riihimäki ja kaavoitusarkkitehti Jorma Hakola. Tutkimuksista ja raportoinnista vastasivat Teija Käpynen ja Hannu Karppi WSP Finland Oy:stä. 2. KOHTEEN KUVAUS Osayleiskaava-alue: Projektinumero: Nokian Harjuniitty (WSP Finland Oy) Kuva 1. Kohteen sijainti 4 (7)

5 2.1 Omistus- ja hallintasuhteet Osayleiskaava-alueesta kaksi kolmasosaa on Nokian kaupungin omistuksessa ja yksi kolmasosa yksityisten maita. (Harjuniityn osayleiskaavaluonnoksen selostus, Nokian kaupunki) 2.2 Rajaukset ja koko Suunnittelualue sijaitsee Porin yhdystien (tie n:o 3001) ja Siuronvaltatien (tie n:o 2505) luoteiskulmauksessa rajautuen edellä mainittujen teiden lisäksi pohjoisessa 110 kv:n sähkölinja-alueeseen ja lännessä Poronkorpeen Korvolan asuintaajaman itäpuolelle, kaupungin maanomistuksen rajaan samoin kuin pohjoisessa kaupungin maanomistuksen rajojen mukaisesti. Alueen pinta-ala on n. 400 ha, josta 300 ha on maankäytön laajennusaluetta ja 120 ha on nykyisen asemakaavoitetun alueen pinta-ala. Piirustuksessa YMP _01 on esitetty tutkimusalueen rajaus. 3. ALUEEN MAAPERÄ-, POHJA- JA PINTAVESITIEDOT 3.1 Maaperä Osayleiskaavaluonnoksen kaavaselostuksessa (päivätty ) todetaan maaperän alueella olevan: Alueen maaperä on pääosin kantavaa moreenia ja kalliota. Kallioalueiden reunoilla on huonosti rakentamiseen sopivia jyrkänteitä ja moreenialueilla on paikoitellen louhikkoa. Kaava-alueella on myös pienialaisia savi- ja hiesualueita joiden rakennettavuutta heikentää lähinnä pohjaveden korkeus. Kosteissa painanteissa esiintyy saraturvetta. 3.2 Pinta- ja pohjavedet Tutkimuksissa ei havaittu pohjavettä. Osayleiskaava-alueen koillisosassa Porin yhdystien vieressä sijaitsee Kaakkurilammi. Lakeissuon alueella on pieni suolampi. Lakeissuolta alkaa myös Alhonoja, joka laskee Nokianvirtaan. 4. PILAANTUNEISUUSTUTKIMUKSET JA -SELVITYKSET 4.1 Tutkimukset Alueen tutkimukset suoritettiin Tutkimusalue jaettiin viiteentoista ruutuun osayleiskaavaluonnoksen asuinalueiden mukaan. Jokaiselta alueelta otettiin yksi kokoomanäyte, joka muodostui 5-10 osanäytteestä. Alueen maaperästä otettiin yhteensä viisitoista kokoomanäytettä. Ruuduista 2, 12, 13, 15, 16 otettiin yhteensä viisi kivinäytettä. Alueelta otettiin myös kaksi vesinäytettä, jotka olivat Kaakkurinlammesta (ruutu 16) ja ruudussa 13 sijainneesta pienestä ojasta. Ruutujen ja ruuduista otettujen maa-aines-, kallio- ja vesinäytteiden sijainnit on esitetty piirustuksessa YMP _01. Maanäytteiden osanäytteet otettiin noin 20 senttimetrin syvyydestä alueen perusmaasta. Maanäytteet otettiin nitriilipussiin ja ne säilytettiin viileässä ja auringon valolta suojattuna. 5 (7)

6 Kivinäytteet otettiin peruskalliosta lekalla. Vesinäytteet otettiin puhtaaseen lasipulloon, joka säilytettiin viileässä ja valolta suojattuna. Liitteessä 1 on esitetty tutkimuksien kenttähavainnot ja analyysitulokset. Kaikki maa-, vesi ja kivinäytteet (20kpl) tutkittiin aistinvaraisesti (haju, näkö). Maa- ja kallionäytteet tutkittiin myös XRF-mittarilla. Aistinvaraisesti tai kenttämittareilla ei havaittu luonnon taustapitoisuuksien ylittäviä pitoisuuksia haitta-aineita. Viidestä maanäytteestä ja viidestä kivinäytteestä tutkittiin SGS Inspection Services Oy:n Kotkan laboratoriossa arseenipitoisuudet. Kivinäytteet murskattiin ennen analysointia. Vesinäytteistä tutkittiin myös arseenipitoisuudet. Vesinäyte ruudusta 16 tutkittiin SGS Inspection Services Oy:n laboratoriossa ja Vesinäyte ruudusta 13 tutkittiin Eurofins Scientific Finland Oy:n laboratoriossa. Liitteessä 2 on esitetty laboratorion tutkimustodistukset. 5. MAAPERÄN PILAANTUNEISUUS 5.1 Lähtökohdat Vuonna 2007 astui voimaan Valtioneuvoston asetus (VNa 214/2007) maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnista, jossa säädetään maaperän pilaantuneisuuden ja puhdistustarpeen arviointiperusteista ja haitallisten aineiden sekä yhdisteiden kynnys- ja ohjearvoista. Puhdistustarpeen arvioinnin tulee perustua arvioon maaperässä olevien haitallisten aineiden aiheuttamasta vaarasta tai haitasta terveydelle ja ympäristölle. Asetuksessa on esitetty pitoisuusarvoja, joita voidaan käyttää arvioinnin apuna. Asetuksen mukaan maaperää voidaan yleensä pitää pilaantuneena, jos yhden tai useamman maaperässä esiintyvän haitallisen aineen pitoisuus ylittää ns. alemman ohjearvon. Kuitenkin, jos aluetta ja sen välittömässä läheisyydessä olevia alueita käytetään teollisuus- tai varastoalueina, voidaan vertailuarvona käyttää ns. ylempää ohjearvoa. Lisäksi asetuksessa on esitetty haitta-ainepitoisuuksille kynnysarvot, joiden ylittäminen edellyttää riskitarkastelua alueella. 5.2 Pirkanmaan arseenialue Geologian tutkimuskeskuksen toteuttama Tampereen seudun taajamien taustapitoisuudet ja kohonneiden arseenipitoisuuksien vaikutus maankäyttöön eli TAATA -hanke vuosina tutki keskeisten metallien ja puolimetallien (antimoni, arseeni, elohopea, kadmium, koboltti, kromi, kupari, lyijy, nikkeli, sinkki ja vanadiini) luontaisia pitoisuuksia Tampereen seudun maaperässä. Pirkanmaan taajamista kerättyjen pintamaanäytteiden analyysitulosten perusteella laskettiin suurimmat suositellut taustapitoisuudet PIMA - asetuksessa mainituille alkuaineille. Hankkeen tulosten perusteella mm. sinkillä ja arseenilla suurin suositeltu taustapitoisuusarvo on maaperässä suurempi kuin PIMA - asetuksen kynnysarvo. Näiden alkuaineiden osalta maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnissa Pirkanmaan taajamissa tulisi käyttää kynnysarvon sijaan taustapitoisuustietoa. Arseenin osalta taustapitoisuusarvo Pirkanmaan taajamissa on 19 mg/kg ja sinkillä taustapitoisuus on 208 mg/kg. 6 (7)

7 5.3 Tutkimuksissa todetut haitta-aineet verrattuna VNa:n kynnys- ja ohjearvoihin Liitteen 1 taulukosta voidaan havaita, että maanäytteiden ja kallioperänäytteiden haitta-ainepitoisuudet kenttä- ja laboratorioanalyysituloksien perusteella ovat hyvin alhaiset. Tutkituissa kokoomanäytteessä ruudussa 12 todettiin TAATA-hankkeen taustapitoisuusarvoa (19 mg/kg) korkeampi pitoisuus arseenia (22 mg/kg). Vesinäytteissä ei todettu talousveden laatuvaatimuksen 10 µg/l ylittäviä pitoisuuksia arseenia. 6. JOHTOPÄÄTÖKSET JA JATKOTOIMENPITEET Harjuniityn osayleiskaava-alueella ruudussa 12 havaittiin kohonnut arseenipitoisuus, joka ylittää eteläisen Pirkanmaan alueelle asetetun kynnysarvon (19 mg/kg). Havaitun pitoisuuden katsotaan olevan normaalin vaihteluvälin rajoissa (Tampereen seudun taajamien taustapitoisuudet ja kohonneiden arseenipitoisuuksien vaikutus maankäyttöön, GTK, ). Näin ollen Harjuniityn alueelta todetut arseenipitoisuudet eivät vaikuta alueen kaavoitukseen ja maankäytön suunnitteluun. Haitta-ainepitoisuudeltaan kynnysarvon ylittäviä massoja kaivettaessa on huomioitava, että maa-aineksia ei voida loppusijoittaa maankäytöltään herkille alueille kuten pohjavesialueille tai päiväkotien läheisyyteen. Niitä voidaan käyttää samalla kiinteistöllä esim. täyttömaana. Jos näitä massoja ei voida hyötykäyttää kohteessa, niin ne tulee kuljettaa asianmukaiseen vastaanottopaikkaan. Jos kohteen massoja halutaan hyötykäyttää muualla kuin kohteessa tähän täytyy olla asianmukainen ympäristöviranomaisen lupa ja massojen haitta-ainepitoisuus tulee varmistaa ennen niiden kuljettamista kohteen ulkopuolella. WSP Finland Oy Hannu Karppi 7 (7)

8 KOHDE: Harjuniitty TYÖNUMERO: Maaperätutkimusten kenttähavainnot ja analyysitulokset BG Näytteenotto: Näytteenottajat: Karppi ja Käpynen ,0 Metallit ja puolimetallit, Metallit, XRF kenttäanalysaattori Piste Syvyysväli Alkuaine: laboratorio Lisätietoja As As Cr Cu Ni Pb Zn luontainen pitoisuus * VNa -kynnysarvo Taata -hankkeen mukainen taustapitoisuus (As, Zn ) kynnysarvona VNa -alempi ohjearvo VNa -ylempi ohjearvo tasolta - tasolle ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) ( mg / kg ) NÄYTTEET: maa, kallio ja vesi Ruutu 1 0,1-0,2 12 < < < < Labra Ruutu 2 0,1-0,2 < < < < < 17 Ruutu 3 0,1-0,2 < < < < Ruutu 4 0,0-0,2 < < < < Ruutu 5 0,0-0, < < < < 48 Labra 0,2 Ruutu 6 0,0-0,2 < < < < Ruutu 7 0,0-0,2 < < < < < 28 Ruutu 8 0,0-0,2 8 < < < < < 34 Labra Ruutu 9 0,0-0,2 7 < < < < 26 < Labra Ruutu 10 0,0-0,2 < < < < ,2 Ruutu 11 0,0-0,2 < < < < 15 < Ruutu 12 0,0-0, < < < < 88 Labra Ruutu 13 0,0-0,2 < < < < Ruutu 14 0,0-0,2 < < < < Ruutu 15 0,0-0,2 < < < < ,2 Kivinäyte 1, ruutu 2 13 < < < < Labra Kivinäyte 2, ruutu 12 <5 < < < < Labra Kivinäyte 3, ruutu < < < < 30 Labra Kivinäyte 4, ruutu < < < < Labra Kivinäyte 5, ruutu 16 <5 < < < < < < Labra Vesinäyte, ruutu 13 3, µg/l Vesinäyte, ruutu 16 < µg/l

9 ANALYYSIRAPORTTI KE R0 ASIAKAS NÄYTE Nimi Yhteyshenkilö WSP FINLAND OY Teija Käpynen SGS Refno Raportointi pvm KE R Osoite PINNINKATU 45 A TAMPERE Saapumis pvm Aloitus pvm Valmistumis pvm Projekti Asiakkaan viite Näytteiden lkm _Harjuniitty_Tkä 10 KOMMENTIT ALLEKIRJOITUKSET Tytti Tuutti Kemisti ALAVIITTEET * DL Tämä analyysi ei ole akkreditoitu Määritysraja Yritys on antanut tämän raportin SGS Palvelujen Yleisten Toimitusehtojensa (SGS General Conditions of Services) mukaisesti, jotka ovat saatavilla osoitteessa Toimitusehdot sisältävät rajoituksia yrityksen vahingonkorvausvastuuseen, hyvityksiin ja lain valintaan. Tämän dokumentin haltijan tulee huomioida, että informaatio tässä dokumentissa kuvaa tilanteen sellaisena kuin yhtiö on sen työsuorituksensa aikana todennut asiakkaan mahdollisten ohjeiden mukaisesti. Yrityksen vastuu rajoitttuu yrityksen asiakkaaseen eikä tämä dokumentti estä kaupan osapuolia käyttämästä kaupan asiakirjojen mukaisia oikeuksia ja velvoitteita. Tämän dokumentin sisällön tai ulkomuodon luvaton muuttaminen, väärentäminen tai vääristely on lainvastaista ja tekijä voidaan asettaa syytteeseen lain ankarimman tulkinnan mukaisesti. Ellei erikseen ole mainittu: (a) tässä dokumentissa esitetyt tulokset koskevat vain testattuja näytteitä ja (b) näytteitä säilytetään korkeintaan 2 viikkoa. Tämän dokumentin saa kopioida vain kokonaan, ellei yritys ole antanut kirjallista lupaa osittaiseen kopiointiin. SGS Inspection Services Oy Kotolahdentie 10 FI Kotka Finland t , f , Member of the SGS Group (SGS SA) Business ID Page 1 of 2

10 ANALYYSIRAPORTTI KE R0 Näytenumero Näytteen nimi Näytteenottopvm KE Ruutu 1 KE Ruutu 5 KE Ruutu 8 KE Ruutu 9 KE Ruutu 12 Analyysi Yksikkö DL Metallit maanäytteestä Menetelmä: ISO Arseeni mg/kg Näytenumero Näytteen nimi Näytteenottopvm KE Kivinäyte 1 KE Kivinäyte 2 KE Kivinäyte 3 KE Kivinäyte 4 KE Kivinäyte 5 Analyysi Yksikkö DL Metallit maanäytteestä Menetelmä: ISO Arseeni mg/kg 5 13 < < Page 2 of 2

11 ANALYYSIRAPORTTI KE R0 ASIAKAS NÄYTE Nimi Yhteyshenkilö WSP FINLAND OY Teija Käpynen SGS Refno Raportointi pvm KE R Osoite PINNINKATU 45 A TAMPERE Saapumis pvm Aloitus pvm Valmistumis pvm Projekti Asiakkaan viite Näytteiden lkm _Harjuniitty_Tkä 1 KOMMENTIT ALLEKIRJOITUKSET Tytti Tuutti Kemisti ALAVIITTEET * DL Tämä analyysi ei ole akkreditoitu Määritysraja Yritys on antanut tämän raportin SGS Palvelujen Yleisten Toimitusehtojensa (SGS General Conditions of Services) mukaisesti, jotka ovat saatavilla osoitteessa Toimitusehdot sisältävät rajoituksia yrityksen vahingonkorvausvastuuseen, hyvityksiin ja lain valintaan. Tämän dokumentin haltijan tulee huomioida, että informaatio tässä dokumentissa kuvaa tilanteen sellaisena kuin yhtiö on sen työsuorituksensa aikana todennut asiakkaan mahdollisten ohjeiden mukaisesti. Yrityksen vastuu rajoitttuu yrityksen asiakkaaseen eikä tämä dokumentti estä kaupan osapuolia käyttämästä kaupan asiakirjojen mukaisia oikeuksia ja velvoitteita. Tämän dokumentin sisällön tai ulkomuodon luvaton muuttaminen, väärentäminen tai vääristely on lainvastaista ja tekijä voidaan asettaa syytteeseen lain ankarimman tulkinnan mukaisesti. Ellei erikseen ole mainittu: (a) tässä dokumentissa esitetyt tulokset koskevat vain testattuja näytteitä ja (b) näytteitä säilytetään korkeintaan 2 viikkoa. Tämän dokumentin saa kopioida vain kokonaan, ellei yritys ole antanut kirjallista lupaa osittaiseen kopiointiin. SGS Inspection Services Oy Kotolahdentie 10 FI Kotka Finland t , f , Member of the SGS Group (SGS SA) Business ID Page 1 of 2

12 ANALYYSIRAPORTTI KE R0 Näytenumero Näytteen nimi KE Ruutu 16 Analyysi Yksikkö DL Liukoiset metallit vesinäytteestä, ICP-AES Menetelmä: ISO Arseeni µg/l 10 < Page 2 of 2

13 Tutkimustodistus Tampere WSP Finland Oy Antti Tiri Pinninkatu 45 A Tampere Näytenumero Tilaajanumero Näytesarjan kuvaus Näytteenottaja Näytteenottopaikka Näyte FIV /Antti Tiri Antti Tiri , Harjuniitty Harjuniitty, Ruutu 13/vesinäyte Näytteenottopvm Saapumispvm Tutk. aloittamispvm Valmistumispvm (1) Tutkimus Metallien kokonaispitoisuudet (ei suod.) Arseeni, As Tulos. 3.8 Yksikkö µg/l Epäv. ± 12 % Menetelmä. NEN-EN-ISO Lab. Analytico Miljamartta Yritys Kemisti, Tätä tutkimustodistusta ei ole allekirjoitettu sähköisesti Eurofins Scientific Finland Oy, Hatanpäänkatu 3A, FIN TAMPERE, Finland, Web:
