1 Vastaanottaja Suonenjoen kaupunki Asiakirjatyyppi Tutkimusraportti Päivämäärä NS. KUTVOSEN TEHDASALUE HERRALANTIE 12, SUONENJOKI MAAPERÄN PILAANTUNEISUUSTUT- KIMUS, TUTKIMUSRAPORTTI

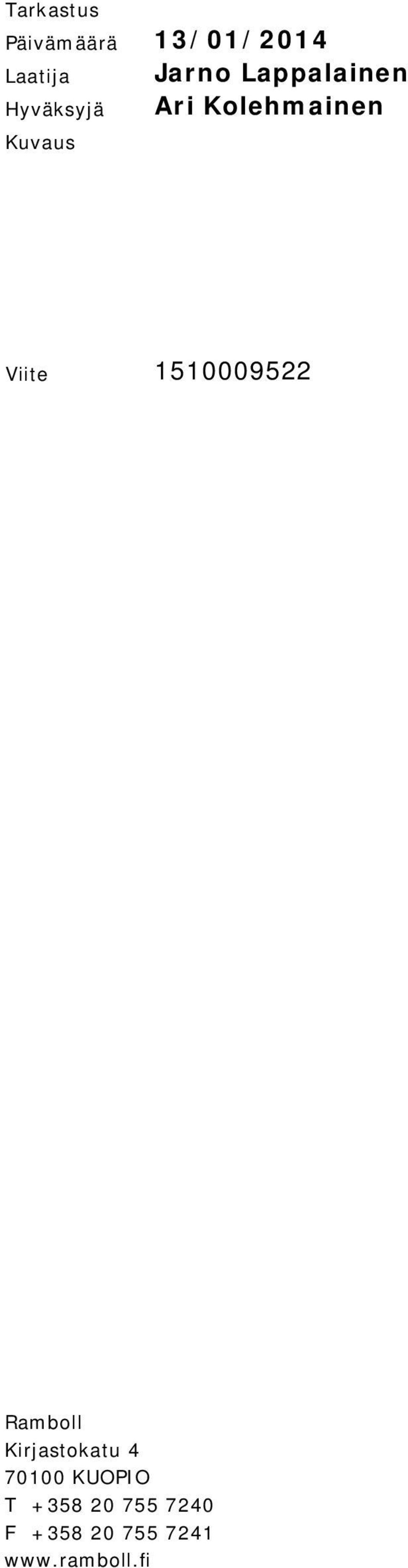

2 Tarkastus Päivämäärä 13/01/2014 Laatija Hyväksyjä Kuvaus Jarno Lappalainen Ari Kolehmainen Viite Ramboll Kirjastokatu KUOPIO T F

3 SISÄLTÖ 1. Johdanto 1 2. Kohteen kuvaus Sijainti ja toiminta Ympäristöolosuhteet Rakenteet ja rakennukset 2 3. Pilaantuneisuustutkimukset Näytepisteet ja näytteenotto Analyysit Havainnot ja tulokset Tehdasrakennuksen sisätilojen katselmus 3 4. Tulosten tarkastelu Viitearvot Viitearvovertailu 4 5. Maaperän pilaantuneisuus ja jatkotoimenpiteet 4 LIITTEET Liite 1 Liite 2 Liite 3 Liite 4 Liite 5 Kohteen sijainti Yhteenveto näytteistä ja analyyseistä Koekuoppakortit Laboratoriotutkimusraportti Valokuvia PIIRUSTUKSET YMP_ _1 Asemapiirros, tutkimuspisteet

4 1. JOHDANTO Suonenjoen kaupungin toimeksiannosta Ramboll Finland Oy on toteuttanut maaperän pilaantuneisuusselvityksen Suonenjoella Herralantien varrella sijaitsevalle ns. vanhalle Kutvosen tehdasalueelle. Tutkimukseen liittyvät maastotyöt tehtiin Tutkimuksen yhteydessä suoritettiin lisäksi katselmus kohteessa olevan vanhan tehdasrakennuksen sisätiloihin. Katselmuksen tarkoituksena oli havainnoida mahdollisia öljy- tai muita päästöjä, joista olisi voinut aiheutua lattiarakenteen tai rakennuksen alapuolisen maaperän pilaantumista. 2. KOHTEEN KUVAUS 2.1 Sijainti ja toiminta Tutkimusalue sijaitsee kiinteistöjen , ja alueella osoitteessa Herralantie 12. Kohteen sijainti on esitetty liitteessä 1. Kiinteistöt 15-4 ja ovat yksityisomistuksessa paikallisen maanrakennusyrittäjän toimitiloina. Kiinteistö on Suonenjoen kaupungin omistama. Kiinteistöillä 15-4 ja on toiminut ennen huonekalutehdas ja kiinteistöllä on valmistettu suksia ja alumiiniveneitä. Tutkimusalueen kiinteistöt ovat nykyään varasto- ja varikkokäytössä. Kuva 1. Ilmakuva kohteesta vuodelta 2011 (MML Karttapaikka) Suonenjoen taajama-alueen yleiskaavassa tutkimusalue on osoitettu kerrostalovaltaiseksi asuntoalueeksi. Kaupunki suunnittelee alueen ottamista yleiskaavan mukaiseen käyttöön, mutta käyttöä ei ole vielä asemakaavalla vahvistettu. Voimassa olevassa asemakaavassa alue on merkitty teollisuusalueeksi. Kohdetta ei ole merkitty Ympäristöhallinnon maaperän tilan tietojärjestelmään (ns. MATTIrekisteri), jossa on esitetty tiedot pilaantuneeksi epäillyistä alueista, pilaantuneista alueista ja kunnostetuista alueista.

5 2.2 Ympäristöolosuhteet Tutkimusalueen maanpinta viettää kiinteistöillä 15-4 ja länteen ja kiinteistöllä lounaaseen. Alueen länsiosassa vietto on melko jyrkkää kohti Valkeisenlampea. Perusmaa tutkimusalueella on maaperätutkimusten yhteydessä havainnoituna silttistä hiekkaa. Kiinteistöjen pihaalueille on ajettu erityyppisistä hiekkamaista koostuvia täyttömaakerroksia. Maaperätutkimuksen yhteydessä ei havaittu kalliopintaa. Kohde ei sijaitse luokitellulla pohjavesialueella. Lähimmän pohjavesialueen (Lintharju) raja on n. 650 metrin etäisyydellä luoteessa. Maaperätutkimuksen yhteydessä ei havaittu pohjavettä yhdessäkään tutkimuspisteessä. 2.3 Rakenteet ja rakennukset Kiinteistöjen 15-4 ja alueella sijaitsee 1930-luvulla rakennettu n m 2 kokoinen tehdasrakennus. Rakennus on nykyään varasto- ja huoltokäytössä. Rakennuksen länsipuolella sijaitsee käytöstä poistettu maanalainen lämmitysöljysäiliö. Kiinteistöllä olleet rakennukset on purettu pois. Tutkimusalueella säilytetään erityyppistä tavaraa, romua, autoja sekä työkoneita, jotka sijoittuvat pääsääntöisesti kiinteistöjen 15-4 ja piha-alueille (kuva 1). 3. PILAANTUNEISUUSTUTKIMUKSET 3.1 Näytepisteet ja näytteenotto Tutkimusalueelta otettiin maanäytteitä yhteensä 15 tutkimuspisteestä (KK1-KK15). Näytteet otettiin kaivinkoneella tehdyistä koekuopista 0,1-1,4 metrin kerrospaksuutta edustavina kokoomanäytteinä eri maalajikerroksista. Koekuopat sijoitettiin kiinteistöjen piha-alueille, toimintahistorian, rakenteiden sekä maastotutkimuksen mukaisten havaintojen perusteella oletetuille riskialueille. Kaikissa tutkimuspisteissä näytteenotto pyrittiin ulottamaan koskemattomaan perusmaahan saakka. Kaikki koekuopat valokuvattiin ja niiden sijainnit tarkemitattiin. Yhteenveto näytteistä ja niitä koskevista havainnoista on esitetty liitteessä 2. Koekuoppakortit ovat liitteenä 3. Tutkimuspisteiden sijainnit sekä tutkimusalueen kiinteistöjako on esitetty liitteenä olevassa piirroksessa YMP_ _ Analyysit Kaikista koekuopista sekä maanäytteistä tehtiin maalajia sekä mahdollista haitta-aineiden ja / tai jätejakeiden esiintymistä koskevat aistinvaraiset havainnot (haju, ulkonäkö). Kuudestatoista (16) näytteestä määritettiin olennaisimpien raskasmetallien (Pb, Zn, Cu, As) pitoisuudet XRF-kenttäanalysaattorilla. Kuudesta (6) näytteestä mitattiin kokonaishiilivetypitoisuus PetroFLAG-kenttäanalysaattorilla. Kenttäanalyysien tulosten varmentamiseksi kahdesta (2) maanäytteestä määritettiin keskiraskaat (>C 10 -C 21 ) ja raskaat (>C 21 -C 40 ) öljyhiilivetyjakeet sekä kahdesta näytteestä raskasmetallit (As, Sb, Cr, Cu, Cd, Ni, Pb, Zn, Hg, Co, V) Novalab Oy: n laboratoriossa. Yhteenveto näytteistä ja niitä koskevista havainnoista ja analyysituloksista on esitetty liitteessä 2. Laboratoriotutkimusraportti on liitteenä Havainnot ja tulokset Maanäytteiden aistinvaraisissa tarkasteluissa ei havaittu viitteitä kohonneiden haittaainepitoisuuksien esiintymisestä. Joissakin koekuopissa havaittiin täyttömaan seassa vähäisiä määriä jätejakeita, kuten yksittäisiä tiilen tai metallin kappaleita. Ainoastaan näytepisteessä KK13 todettiin enemmälti jätettä, lähinnä purkujätettä.

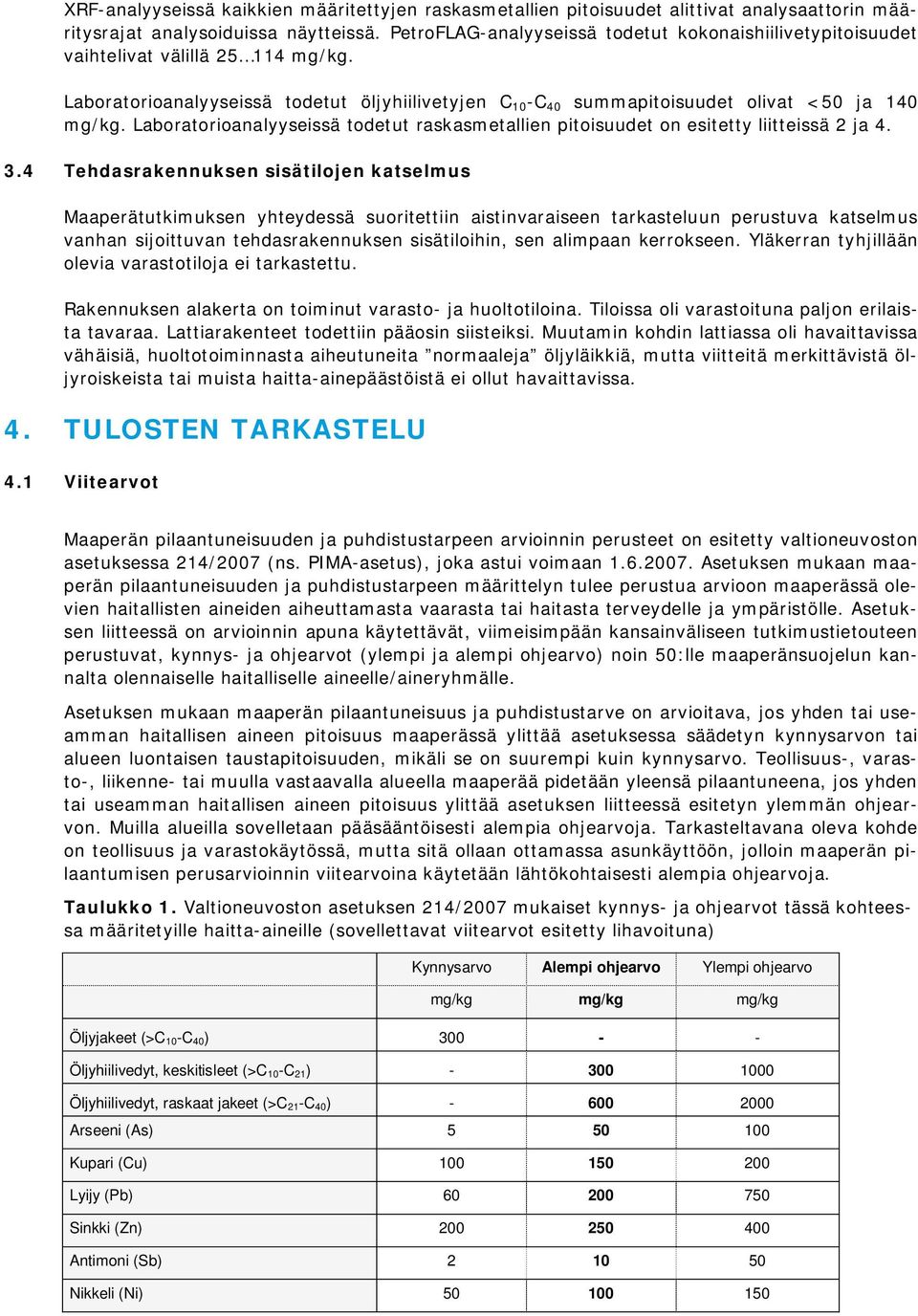

6 XRF-analyyseissä kaikkien määritettyjen raskasmetallien pitoisuudet alittivat analysaattorin määritysrajat analysoiduissa näytteissä. PetroFLAG-analyyseissä todetut kokonaishiilivetypitoisuudet vaihtelivat välillä mg/kg. Laboratorioanalyyseissä todetut öljyhiilivetyjen C 10 -C 40 summapitoisuudet olivat <50 ja 140 mg/kg. Laboratorioanalyyseissä todetut raskasmetallien pitoisuudet on esitetty liitteissä 2 ja Tehdasrakennuksen sisätilojen katselmus Maaperätutkimuksen yhteydessä suoritettiin aistinvaraiseen tarkasteluun perustuva katselmus vanhan sijoittuvan tehdasrakennuksen sisätiloihin, sen alimpaan kerrokseen. Yläkerran tyhjillään olevia varastotiloja ei tarkastettu. Rakennuksen alakerta on toiminut varasto- ja huoltotiloina. Tiloissa oli varastoituna paljon erilaista tavaraa. Lattiarakenteet todettiin pääosin siisteiksi. Muutamin kohdin lattiassa oli havaittavissa vähäisiä, huoltotoiminnasta aiheutuneita normaaleja öljyläikkiä, mutta viitteitä merkittävistä öljyroiskeista tai muista haitta-ainepäästöistä ei ollut havaittavissa. 4. TULOSTEN TARKASTELU 4.1 Viitearvot Maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnin perusteet on esitetty valtioneuvoston asetuksessa 214/2007 (ns. PIMA-asetus), joka astui voimaan Asetuksen mukaan maaperän pilaantuneisuuden ja puhdistustarpeen määrittelyn tulee perustua arvioon maaperässä olevien haitallisten aineiden aiheuttamasta vaarasta tai haitasta terveydelle ja ympäristölle. Asetuksen liitteessä on arvioinnin apuna käytettävät, viimeisimpään kansainväliseen tutkimustietouteen perustuvat, kynnys- ja ohjearvot (ylempi ja alempi ohjearvo) noin 50:lle maaperänsuojelun kannalta olennaiselle haitalliselle aineelle/aineryhmälle. Asetuksen mukaan maaperän pilaantuneisuus ja puhdistustarve on arvioitava, jos yhden tai useamman haitallisen aineen pitoisuus maaperässä ylittää asetuksessa säädetyn kynnysarvon tai alueen luontaisen taustapitoisuuden, mikäli se on suurempi kuin kynnysarvo. Teollisuus-, varasto-, liikenne- tai muulla vastaavalla alueella maaperää pidetään yleensä pilaantuneena, jos yhden tai useamman haitallisen aineen pitoisuus ylittää asetuksen liitteessä esitetyn ylemmän ohjearvon. Muilla alueilla sovelletaan pääsääntöisesti alempia ohjearvoja. Tarkasteltavana oleva kohde on teollisuus ja varastokäytössä, mutta sitä ollaan ottamassa asunkäyttöön, jolloin maaperän pilaantumisen perusarvioinnin viitearvoina käytetään lähtökohtaisesti alempia ohjearvoja. Taulukko 1. Valtioneuvoston asetuksen 214/2007 mukaiset kynnys- ja ohjearvot tässä kohteessa määritetyille haitta-aineille (sovellettavat viitearvot esitetty lihavoituna) Kynnysarvo Alempi ohjearvo Ylempi ohjearvo mg/kg mg/kg mg/kg Öljyjakeet (>C 10-C 40) Öljyhiilivedyt, keskitisleet (>C 10-C 21) Öljyhiilivedyt, raskaat jakeet (>C 21-C 40) Arseeni (As) Kupari (Cu) Lyijy (Pb) Sinkki (Zn) Antimoni (Sb) Nikkeli (Ni)

7 Kromi (Cr) Elohopea (Hg) 0,5 2 5 Koboltti (Co) Kadmium (Cd) Vanadiini (V) Viitearvovertailu Näytteen KK13/0,1-1,0 laboratorioanalyysissä todettu arseenin pitoisuus (8,5 mg/kg) ylittää kynnysarvon. Arseenin pitoisuus todettiin näytteessä, joka edustaa jätteen sekaista maa-ainesta ja pitoisuus aiheutuu siten maa-aineksen sisältämästä jätteestä. Muilta osin kynnysarvojen ylityksiä ei todettu. Edellä mainittu arseenin pitoisuus alittaa tässä kohteessa maaperän pilaantumisen viitearvotasona käytettävän alemman ohjearvon (50 mg/kg) selvästi. 5. MAAPERÄN PILAANTUNEISUUS JA JATKOTOIMEN- PITEET Tehtyjen tutkimusten perusteella kohdekiinteistön maaperä luokitellaan tutkimuspisteiden edustamilta osin pilaantumattomaksi kohteen nykyisellä sekä suunnitellulla käyttömuodolla. Näin ollen tarvetta pilaantuneen maaperän kunnostus- tai riskienhallintatoimenpiteille ei ole. Tontin 15:110 alueella havaittiin yhdessä näytepisteessä (KK13) täyttömaan seassa purkujätettä, joka voi olla peräisin kiinteistöllä sijainneiden rakennusten purkamisesta. Purkujätteen seassa ei todettu merkittävästi kohonneita haitta-ainepitoisuuksia. Jätteistä ei aiheudu ympäristö- tai terveyshaittaa, mutta ne tulee huomioida ja toimittaa asianmukaiseen käsittelyyn, mikäli kyseisellä alueella toteutetaan maarakennustoimenpiteitä. Vanhan tehdasrakennuksen sisätiloissa tehdyssä tarkastelussa ei päällisin puolin ollut havaittavissa sellaisia viitteitä öljy- tai muista päästöistä, jotka edellyttäisivät lattiarakenteen tai sen alapuolisen maaperän pilaantuneisuuden tutkimista. Mikäli purettavan rakennuksen purkubetonia aiotaan hyödyntää maarakentamisessa, tulee sen ympäristökelpoisuus selvittää ns. MARAasetuksen 591/2006 (muutos 403/2009) mukaisesti. Ramboll Finland Oy Velimatti Mäklin Ari Kolehmainen

8 Liite 1 Kohteen sijainti

9 Liite 1 : Kohteen sijainti

10 Liite 2 Yhteenveto näytteistä ja analyyseistä

11 Kenttähavaintojen ja analyysitulosten yhteenvetotaulukko Sivu 1/1 Asiakas: Suonenjoen Kaupunki Kohde: Kutvosen tehdasalue Projektinumero: pvm Kenttämittaukset Metallit ja puolimetallit 2 Öljyhiilivetyjakeet Pistetunnus KK1 KK2 KK3 KK4 KK5 KK6 KK7 KK8 KK9 KK10 KK11 KK12 KK13 KK14 KK15 Syvyys Kerrospaksuus Maalaji Lisätietoja Aistihav. 15 Viitearvot As Cu Pb Zn Hiilivedyt Kuiva- Sb As Hg Cd Co Cr Cu Pb Ni Zn V C 10 -C 21 C 21 -C 40 C 10 -C 40 arvio havainnot luontainen pit aine 0,02 1 0,005 0, Keskit. Raskaat sum. 0,0-0,1 0,1 Humus,Hk 0 <mr <mr <mr <mr 0,1-0,3 0,2 Hk 0 0,3-1,3 1,0 sihk,perusmaa 0 0,0-0,1 0,1 Humus,Hk 0 <mr <mr <mr <mr 34 0,1-0,4 0,3 Hk Yksittäisiä tiilenkappaleita kuopassa 0 0,4-1,3 0,9 sihk,perusmaa 0 0,0-0,1 0,1 Humus,Hk 0 <mr <mr <mr <mr 25 0,1-0,3 0,2 Hk 0 0,3-1,4 1,1 sihk,perusmaa 0 0,0-0,1 0,1 Humus,Hk 0 <mr <mr <mr <mr 37 0,1-0,4 0,3 Hk 0 0,4-1,5 1,1 sihk,perusmaa 0 kynnysarvo , alempi ohjearvo PetroFLAG ylempi ohjearvo vaarallisen jätteen raja-arvo L/T (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) % (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) 0,0-0,1 0,1 Humus,Hk 0 <mr <mr <mr <mr 83,6 % 0,94 2,4 <0,5 <0,5 2, , ,1-0,3 0,2 Hk 0 0,3-1,4 1,1 sihk,perusmaa 0 0,0-0,1 0,1 Humus,Hk 0 <mr <mr <mr <mr 0,1-0,3 0,2 Hk 0 0,3-1,4 1,1 sihk,perusmaa 0 0,0-0,1 0,1 Humus,Hk Yksittäisiä tiilenkappaleita 0 <mr <mr <mr <mr 66 0,1-0,3 0,2 Hk 0 0,3-1,3 1,0 sihk,perusmaa 0 0,0-0,1 0,1 Humus,Hk 0 <mr <mr <mr <mr 0,1-0,4 0,3 Hk 0 0,4-1,5 1,1 sihk,perusmaa 0 2,4-2,5 0,1 sihk,perusmaa Syvennetty kuoppa, näyte pohjalta 0 0,0-0,1 0,1 Humus,Hk Metallinkappaleita seassa 0 <mr <mr <mr <mr 0,1-0,4 0,3 Hk 0 0,4-1,6 1,2 sihk,perusmaa 0 2,7-3,0 0,3 sihk,perusmaa Syvennetty kuoppa ,7 % <50 <50 <50 0,0-0,1 0,1 Humus,Hk 0 <mr <mr <mr <mr 0,1-0,4 0,3 Hk 0 0,4-1,5 1,1 sihk,perusmaa 0 0,0-0,1 0,1 Humus,Hk 0 <mr <mr <mr <mr 0,1-0,3 0,2 Hk 0 0,3-1,7 1,4 sihk,perusmaa 0 0,0-0,1 0,1 Humus,Hk Seassa tiilijätettä, puretun rakennuksen kohdalta 0 <mr <mr <mr <mr 0,1-0,5 0,4 sihk 0 0,5-1,7 1,2 sihk,perusmaa 0 0,0-0,1 0,1 Humus,Hk Vähän tiilen kappaleita seassa 0 <mr <mr <mr <mr 0,1-1,0 0,9 sihk Purkujätettä seassa 0 <mr <mr <mr <mr ,5 % 0,7 8,5 <0,5 <0,5 2, , < ,0-1,5 0,5 sihk,perusmaa 0 0,0-0,1 0,1 Humus,Hk Vähän tiilen kappaleita seassa 0 <mr <mr <mr <mr 0,1-0,5 0,4 Hk 0 0,5-1,4 0,9 sihk,perusmaa 0 0,0-0,1 0,1 Humus,Hk Vähän tiilen kappaleita seassa 0 <mr <mr <mr <mr 0,1-0,5 0,4 Hk 0 0,5-1,4 0,9 sihk,perusmaa 0 Viitearvovertailu, VnA 214/2007 ja Syke opas 98/2002: X XX XXX XXXX tulos ylittää kynnysarvon tulos ylittää alemman ohjearvon tulos ylittää ylemmän ohjearvon tulos ylittää suuntaa-antavan vaarallisen jätteen raja-arvon Huomautukset: = kts. VnA 214/ = Luvuissa mukana kaikki numeeriset tulokset. Jos tulos alle detektiorajan, on laskennassa tuloksena käytetty detektiorajaa. 14. = Aistihavainto kosteudesta, kts. oheinen luokitus 15. = Aistihavainto pilaantuneisuudesta, kts. oheinen luokitus Kosteus: 0 = kuiva 1 = kostea 2 = märkä 3 = pv-tason alla Aistihavainnot pilaantuneisuudesta: 0 = pilaantumaton L = Luonnonmaa 1 = lievä T = Täyttömaa 2 = kohtalainen 3 = voimakas

12 Liite 3 Koekuoppakortit

13 KOEKUOPPAPÖYTÄKIRJA KOEKUOPPA: KK1 LAATIJA: Vma KAIVUPVM: Proj.nro: Kohde: Kutvosen tehdasalue Tilaaja: Suonenjoen kaupunki Sijainti: Herralantie 12, Suonenjoki Maanpinnan taso (N60): Kaivutapa: kaivinkone Koekuopan koordinaatit (KKJ3): N E Rakennekerrokset: syvyys (m) maalaji Koekuopan syvyys (m): 1,3 Vedenpinta (m): - Vedentulo: - Kalliopinta (m): ei kalliota Näytteet: Näytetunnus KK1 KK1 KK1 Syvyys (m) 0-0,1 0,1-0,3 0,3-1,3 Kuvaus Humus, Hk, haju 0 Hk, ruosteen väriä, haju 0 sihk, perusmaa, haju 0 Valokuva koekuopasta Lisätiedot:

14 KOEKUOPPAPÖYTÄKIRJA KOEKUOPPA: KK2 LAATIJA: Vma KAIVUPVM: Proj.nro: Kohde: Kutvosen tehdasalue Tilaaja: Suonenjoen kaupunki Sijainti: Herralantie 12, Suonenjoki Maanpinnan taso (N60): Kaivutapa: kaivinkone Koekuopan koordinaatit (KKJ3): N E Rakennekerrokset: syvyys (m) maalaji Koekuopan syvyys (m): 1,3 Vedenpinta (m): - Vedentulo: - Kalliopinta (m): ei kalliota Näytteet: Näytetunnus KK2 KK2 KK2 Syvyys (m) Kuvaus 0-0,1 Humus, Hk, haju 0 0,1-0,4 Hk, ruoste/ruskea, haju 0 0,4-1,3 sihk, perusmaa, haju 0 Valokuva koekuopasta Lisätiedot: koekuopassa yksittäisiä tiilenkappaleita (0,1-0,4 m)

15 KOEKUOPPAPÖYTÄKIRJA KOEKUOPPA: KK3 LAATIJA: Vma KAIVUPVM: Proj.nro: Kohde: Kutvosen tehdasalue Tilaaja: Suonenjoen kaupunki Sijainti: Herralantie 12, Suonenjoki Maanpinnan taso (N60): Kaivutapa: kaivinkone Koekuopan koordinaatit (KKJ3): N E Rakennekerrokset: syvyys (m) maalaji Koekuopan syvyys (m): 1,4 Vedenpinta (m): - Vedentulo: - Kalliopinta (m): ei kalliota Näytteet: Näytetunnus KK3 KK3 KK3 Syvyys (m) Kuvaus 0-0,1 Humus, Hk, haju 0 0,1-0,3 Hk, ruoste/ruskea, haju 0 0,3-1,4 sihk, perusmaa, haju 0 Valokuva koekuopasta Lisätiedot:

16 KOEKUOPPAPÖYTÄKIRJA KOEKUOPPA: KK4 LAATIJA: Vma KAIVUPVM: Proj.nro: Kohde: Kutvosen tehdasalue Tilaaja: Suonenjoen kaupunki Sijainti: Herralantie 12, Suonenjoki Maanpinnan taso (N60): Kaivutapa: kaivinkone Koekuopan koordinaatit (KKJ3): N E Rakennekerrokset: syvyys (m) maalaji Koekuopan syvyys (m): 1,5 Vedenpinta (m): - Vedentulo: - Kalliopinta (m): ei kalliota Näytteet: Näytetunnus KK4 KK4 KK4 Syvyys (m) Kuvaus 0-0,1 Humus, Hk, haju 0 0,1-0,4 Hk, ruoste/ruskea, haju 0 0,4-1,5 sihk, perusmaa, haju 0 Valokuva koekuopasta Lisätiedot:

17 KOEKUOPPAPÖYTÄKIRJA KOEKUOPPA: KK5 LAATIJA: Vma KAIVUPVM: Proj.nro: Kohde: Kutvosen tehdasalue Tilaaja: Suonenjoen kaupunki Sijainti: Herralantie 12, Suonenjoki Maanpinnan taso (N60): Kaivutapa: kaivinkone Koekuopan koordinaatit (KKJ3): N E Rakennekerrokset: syvyys (m) maalaji Koekuopan syvyys (m): 1,4 Vedenpinta (m): - Vedentulo: - Kalliopinta (m): ei kalliota Näytteet: Näytetunnus KK5 KK5 KK5 Syvyys (m) Kuvaus 0-0,1 Humus, Hk, haju 0 0,1-0,3 Hk, ruoste, haju 0 0,3-1,4 sihk, perusmaa, haju 0 Valokuva koekuopasta Lisätiedot: maanpinnan taso likim.

18 KOEKUOPPAPÖYTÄKIRJA KOEKUOPPA: KK6 LAATIJA: Vma KAIVUPVM: Proj.nro: Kohde: Kutvosen tehdasalue Tilaaja: Suonenjoen kaupunki Sijainti: Herralantie 12, Suonenjoki Maanpinnan taso (N60): Kaivutapa: kaivinkone Koekuopan koordinaatit (KKJ3): N E Rakennekerrokset: syvyys (m) maalaji Koekuopan syvyys (m): 1,4 Vedenpinta (m): - Vedentulo: - Kalliopinta (m): ei kalliota Näytteet: Näytetunnus KK6 KK6 KK6 Syvyys (m) Kuvaus 0-0,1 Humus, Hk, haju 0 0,1-0,3 Hk, ruoste, haju 0 0,3-1,4 sihk, perusmaa, haju 0 Valokuva koekuopasta Lisätiedot: maanpinnan taso likim.

19 KOEKUOPPAPÖYTÄKIRJA KOEKUOPPA: KK7 LAATIJA: Vma KAIVUPVM: Proj.nro: Kohde: Kutvosen tehdasalue Tilaaja: Suonenjoen kaupunki Sijainti: Herralantie 12, Suonenjoki Maanpinnan taso (N60): Kaivutapa: kaivinkone Koekuopan koordinaatit (KKJ3): N E Rakennekerrokset: syvyys (m) maalaji Koekuopan syvyys (m): 1,3 Vedenpinta (m): - Vedentulo: - Kalliopinta (m): ei kalliota Näytteet: Näytetunnus KK7 KK7 KK7 Syvyys (m) Kuvaus 0-0,1 Humus, Hk, haju 0 0,1-0,3 Hk, ruskea/ruoste, haju 0 0,3-1,3 sihk, perusmaa, haju 0 Valokuva koekuopasta Lisätiedot: maanpinnan taso likim., muutamia tiilenkappaleita (0-0,1 m)

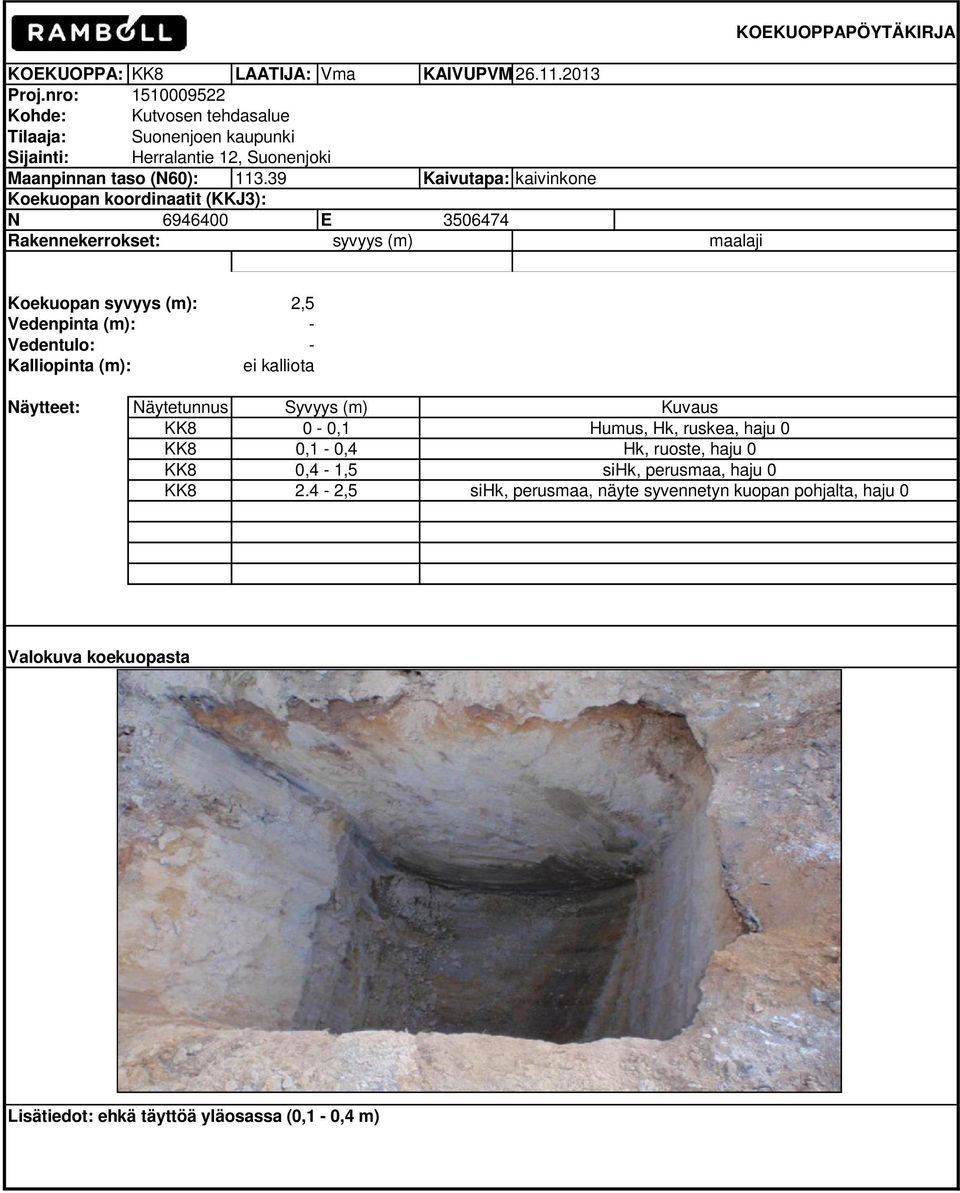

20 KOEKUOPPAPÖYTÄKIRJA KOEKUOPPA: KK8 LAATIJA: Vma KAIVUPVM: Proj.nro: Kohde: Kutvosen tehdasalue Tilaaja: Suonenjoen kaupunki Sijainti: Herralantie 12, Suonenjoki Maanpinnan taso (N60): Kaivutapa: kaivinkone Koekuopan koordinaatit (KKJ3): N E Rakennekerrokset: syvyys (m) maalaji Koekuopan syvyys (m): 2,5 Vedenpinta (m): - Vedentulo: - Kalliopinta (m): ei kalliota Näytteet: Näytetunnus KK8 KK8 KK8 KK8 Syvyys (m) Kuvaus 0-0,1 Humus, Hk, ruskea, haju 0 0,1-0,4 Hk, ruoste, haju 0 0,4-1,5 sihk, perusmaa, haju ,5 sihk, perusmaa, näyte syvennetyn kuopan pohjalta, haju 0 Valokuva koekuopasta Lisätiedot: ehkä täyttöä yläosassa (0,1-0,4 m)

21 KOEKUOPPAPÖYTÄKIRJA KOEKUOPPA: KK9 LAATIJA: Vma KAIVUPVM: Proj.nro: Kohde: Kutvosen tehdasalue Tilaaja: Suonenjoen kaupunki Sijainti: Herralantie 12, Suonenjoki Maanpinnan taso (N60): Kaivutapa: kaivinkone Koekuopan koordinaatit (KKJ3): N E Rakennekerrokset: syvyys (m) maalaji Koekuopan syvyys (m): 3,0 Vedenpinta (m): - Vedentulo: - Kalliopinta (m): ei kalliota Näytteet: Näytetunnus KK9 KK9 KK9 KK9 Syvyys (m) Kuvaus 0-0,1 Humus, Hk, ruskea, haju 0 0,1-0,4 Hk, haju 0 0,4-1,6 sihk, perusmaa, haju ,0 sihk, perusmaa, näyte syvennetystä kuopasta, haju 0 Valokuva koekuopasta Lisätiedot: pinnassa hieman metalliromua seassa (0-0,1 m), tuntematon putki havaittu maassa (0,1-0,4 m)

22 KOEKUOPPAPÖYTÄKIRJA KOEKUOPPA: KK10 LAATIJA: Vma KAIVUPVM: Proj.nro: Kohde: Kutvosen tehdasalue Tilaaja: Suonenjoen kaupunki Sijainti: Herralantie 12, Suonenjoki Maanpinnan taso (N60): Kaivutapa: kaivinkone Koekuopan koordinaatit (KKJ3): N E Rakennekerrokset: syvyys (m) maalaji Koekuopan syvyys (m): 1,5 Vedenpinta (m): - Vedentulo: - Kalliopinta (m): ei kalliota Näytteet: Näytetunnus KK10 KK10 KK10 Syvyys (m) Kuvaus 0-0,1 Humus, Hk, haju 0 0,1-0,4 Hk, ruskea/ruoste, haju 0 0,4-1,5 sihk, perusmaa, haju 0 Valokuva koekuopasta Lisätiedot: maanpinnan taso likim.

23 KOEKUOPPAPÖYTÄKIRJA KOEKUOPPA: KK11 LAATIJA: Vma KAIVUPVM: Proj.nro: Kohde: Kutvosen tehdasalue Tilaaja: Suonenjoen kaupunki Sijainti: Herralantie 12, Suonenjoki Maanpinnan taso (N60): Kaivutapa: kaivinkone Koekuopan koordinaatit (KKJ3): N E Rakennekerrokset: syvyys (m) maalaji Koekuopan syvyys (m): 1,7 Vedenpinta (m): - Vedentulo: - Kalliopinta (m): ei kalliota Näytteet: Näytetunnus KK11 KK11 KK11 Syvyys (m) Kuvaus 0-0,1 Humus, Hk, haju 0 0,1-0,3 Hk, ruskea/ruoste, haju 0 0,3-1,7 sihk, perusmaa, haju 0 Valokuva koekuopasta Lisätiedot:

24 KOEKUOPPAPÖYTÄKIRJA KOEKUOPPA: KK12 LAATIJA: Vma KAIVUPVM: Proj.nro: Kohde: Kutvosen tehdasalue Tilaaja: Suonenjoen kaupunki Sijainti: Herralantie 12, Suonenjoki Maanpinnan taso (N60): Kaivutapa: kaivinkone Koekuopan koordinaatit (KKJ3): N E Rakennekerrokset: syvyys (m) maalaji Koekuopan syvyys (m): 1,7 Vedenpinta (m): - Vedentulo: - Kalliopinta (m): ei kalliota Näytteet: Näytetunnus KK12 KK12 KK12 Syvyys (m) Kuvaus 0-0,1 Humus, Hk, haju 0 0,1-0,5 sihk, haju 0 0,5-1,7 sihk, perusmaa, haju 0 Valokuva koekuopasta Lisätiedot: maanpinnan taso likim.

25 KOEKUOPPAPÖYTÄKIRJA KOEKUOPPA: KK13 LAATIJA: Vma KAIVUPVM: Proj.nro: Kohde: Kutvosen tehdasalue Tilaaja: Suonenjoen kaupunki Sijainti: Herralantie 12, Suonenjoki Maanpinnan taso (N60): Kaivutapa: kaivinkone Koekuopan koordinaatit (KKJ3): N E Rakennekerrokset: syvyys (m) maalaji Koekuopan syvyys (m): 1,5 Vedenpinta (m): - Vedentulo: - Kalliopinta (m): ei kalliota Näytteet: Näytetunnus KK13 KK13 KK13 Syvyys (m) Kuvaus 0-0,1 Humus, Hk, haju 0 0,1-1,0 sihk, haju 0 1,0-1,5 sihk, perusmaa, haju 0 Valokuva koekuopasta Lisätiedot: maanpinnan taso likim., pinnassa vähän tiilen kappaleita seassa (0-0,1 m), purkujätettä (0,1-1,0 m)

26 KOEKUOPPAPÖYTÄKIRJA KOEKUOPPA: KK14 LAATIJA: Vma KAIVUPVM: Proj.nro: Kohde: Kutvosen tehdasalue Tilaaja: Suonenjoen kaupunki Sijainti: Herralantie 12, Suonenjoki Maanpinnan taso (N60): Kaivutapa: kaivinkone Koekuopan koordinaatit (KKJ3): N E Rakennekerrokset: syvyys (m) maalaji Koekuopan syvyys (m): 1,4 Vedenpinta (m): - Vedentulo: - Kalliopinta (m): ei kalliota Näytteet: Näytetunnus KK14 KK14 KK14 Syvyys (m) Kuvaus 0-0,1 Humus, Hk, haju 0 0,1-0,5 Hk, ruskea/ruoste, haju 0 0,5-1,4 sihk, perusmaa, haju 0 Valokuva koekuopasta Lisätiedot: maanpinnan taso likim., pinnassa vähän tiilen kappaleita seassa (0-0,1 m)

27 KOEKUOPPAPÖYTÄKIRJA KOEKUOPPA: KK15 LAATIJA: Vma KAIVUPVM: Proj.nro: Kohde: Kutvosen tehdasalue Tilaaja: Suonenjoen kaupunki Sijainti: Herralantie 12, Suonenjoki Maanpinnan taso (N60): Kaivutapa: kaivinkone Koekuopan koordinaatit (KKJ3): N E Rakennekerrokset: syvyys (m) maalaji Koekuopan syvyys (m): 1,4 Vedenpinta (m): - Vedentulo: - Kalliopinta (m): ei kalliota Näytteet: Näytetunnus KK15 KK15 KK15 Syvyys (m) Kuvaus 0-0,1 Humus, Hk, haju 0 0,1-0,5 Hk/siHk, haju 0 0,5-1,4 sihk, perusmaa, haju 0 Valokuva koekuopasta Lisätiedot: maanpinnan taso likim., pinnassa vähän tiilen kappaleita seassa (0-0,1 m)

28 Liite 4 Laboratoriotutkimusraportti

29 1(2) TUTKIMUSTODISTUS Tilaus: Pvm: Ramboll Finland Oy Veli-Matti Mäklin Kirjastokatu Kuopio Tilauksen nimi: Maa, , Kutvosen vanha tehdasalue, Suonenjoki Näytetunnus 13MN MN MN 4200 Näytteen nimi KK5/0-1 KK9/2,7-- 3,0 KK13/0,1-1 Näytteen saapumispäivä Näytteen aloituspäivä Näytteen valmistumispäivä Määritykset Kuiva-aine % 83,6 92,7 80,5 Novalab 010 Öljypitoisuus (>C10-C21) mg/kg < 50 < 50 ISO 16703:2004, mod.* Öljypitoisuus (>C21-<C40) mg/kg < ISO 16703:2004, mod.* Öljypitoisuus (>C10-<C40) mg/kg < ISO 16703:2004, mod.* Arseeni (As) mg/kg 2,4 8,5 Novalab 068* Kadmium (Cd) mg/kg <0.5 <0.5 Novalab 068* Koboltti (Co) mg/kg 2,9 2,4 Novalab 068* Kromi (Cr) mg/kg Novalab 068* Kupari (Cu) mg/kg Novalab 068* Elohopea (Hg) mg/kg <0.5 <0.5 Novalab 068* Nikkeli (Ni) mg/kg 6,3 6,2 Novalab 068* Lyijy (Pb) mg/kg Novalab 068* Antimoni (Sb) mg/kg 0,94 0,70 Novalab 068* Vanadiini (V) mg/kg Novalab 068* Sinkki (Zn) mg/kg Novalab 068* *Akkreditoitu menetelmä. Akkreditointi ei koske lausuntoa. Tulokset pätevät vain testatuille näytteille. Raporttia ei saa kopioida osittain ilman testauslaboratorion lupaa. Analyysien mittausepävarmuudet ovat saatavilla pyydettäessä. Toimisto ja laboratorio Lepolantie 9 FI Karkkila Finland puh (09) fax (09) Pankki Länsi-Uudenmaan Op Karkkila FI Y-tunnus Kotipaikka Karkkila Alv.rek.

30 2(2) TUTKIMUSTODISTUS Tilaus: Pvm: Ramboll Finland Oy Veli-Matti Mäklin Kirjastokatu Kuopio Tilauksen nimi: Maa, , Kutvosen vanha tehdasalue, Suonenjoki Novalab Oy Jarkko Kupari Kemisti Tämä tutkimustodistus on allekirjoitettu sähköisesti. Lisätiedot Jakelu Hiilivetytulosten mittausepävarmuus: mg/kg ± 50 %, mg/kg ± 30 %, mg/kg ± 20 ja 1000 mg/kg ± 10 %. Maanäytteelle metallianalyysien epävarmuusarvio: 0,5-10 mg/kg ± 50 %, mg/kg ± 20 % ja yli 100 mg/kg ± 10 % Velimatti Mäklin, velimatti.maklin@ramboll.fi *Akkreditoitu menetelmä. Akkreditointi ei koske lausuntoa. Tulokset pätevät vain testatuille näytteille. Raporttia ei saa kopioida osittain ilman testauslaboratorion lupaa. Analyysien mittausepävarmuudet ovat saatavilla pyydettäessä. Toimisto ja laboratorio Lepolantie 9 FI Karkkila Finland puh (09) fax (09) Pankki Länsi-Uudenmaan Op Karkkila FI Y-tunnus Kotipaikka Karkkila Alv.rek.

31 Liite 5 Valokuvia

32 Liite 5. Valokuvia Kuva 1. Kohteessa oleva vanha tehdasrakennus ja sen länsireunusta Kuva 2. Näkymä tontin 15:4 piha-alueelle

33 Liite 5. Valokuvia Kuva 3. Lämmitysöljysäiliön sijaintipaikka Kuva 4. Lämmitysöljysäiliön huoltokaivo, jossa ei havaittu viitteitä merkittävistä öljyvuodoista.

34 YMP_ _1 Asemapiirros, tutkimuspisteet
