InfraTM hanke ja InfraBIM kehitystyö. Harri Mäkelä, InfraTM hankekoordinaattori, Innogeo Oy RIL InfraBIM seminaari

Transkriptio

1 InfraTM hanke ja InfraBIM kehitystyö Harri Mäkelä, InfraTM hankekoordinaattori, Innogeo Oy RIL InfraBIM seminaari

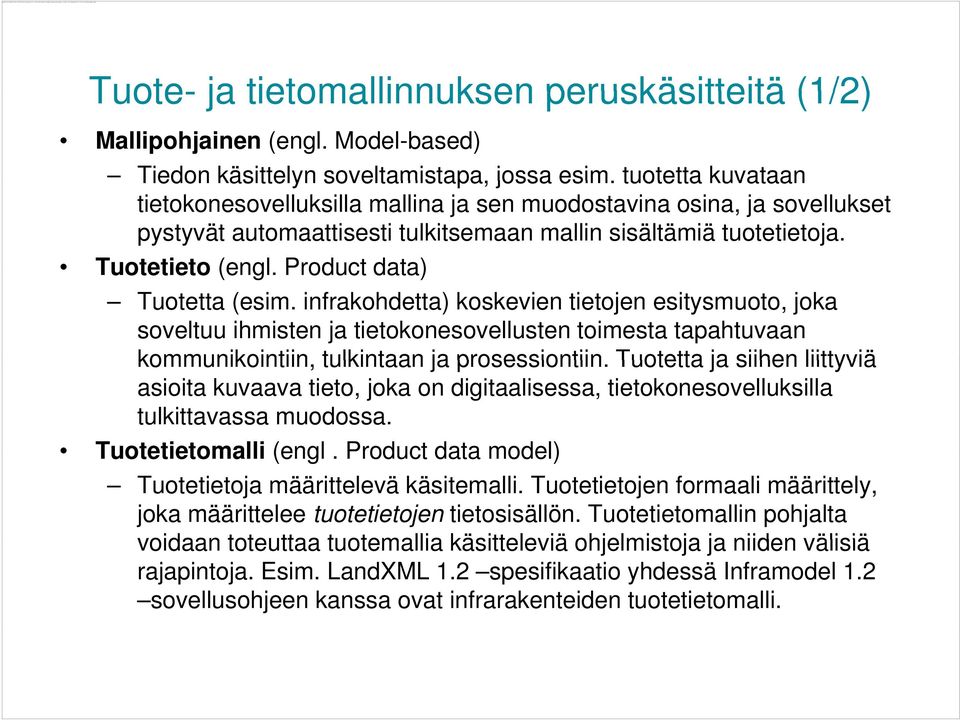

2 Kuvaa ei voi näyttää. Tietokoneen muisti ei ehkä riitä kuvan avaamiseen, tai kuva on vioittunut. Käynnistä tietokone uudelleen ja avaa sitten tiedosto uudelleen. Jos punainen x-merkki tulee edelleen näkyviin, kuva on ehkä poistettava ja lisättävä uudelleen. Tuote- ja tietomallinnuksen peruskäsitteitä (1/2) Mallipohjainen (engl. Model-based) Tiedon käsittelyn soveltamistapa, jossa esim. tuotetta kuvataan tietokonesovelluksilla mallina ja sen muodostavina osina, ja sovellukset pystyvät automaattisesti tulkitsemaan mallin sisältämiä tuotetietoja. Tuotetieto (engl. Product data) Tuotetta (esim. infrakohdetta) koskevien tietojen esitysmuoto, joka soveltuu ihmisten ja tietokonesovellusten toimesta tapahtuvaan kommunikointiin, tulkintaan ja prosessiontiin. Tuotetta ja siihen liittyviä asioita kuvaava tieto, joka on digitaalisessa, tietokonesovelluksilla tulkittavassa muodossa. Tuotetietomalli (engl. Product data model) Tuotetietoja määrittelevä käsitemalli. Tuotetietojen formaali määrittely, joka määrittelee tuotetietojen tietosisällön. Tuotetietomallin pohjalta voidaan toteuttaa tuotemallia käsitteleviä ohjelmistoja ja niiden välisiä rajapintoja. Esim. LandXML 1.2 spesifikaatio yhdessä Inframodel 1.2 sovellusohjeen kanssa ovat infrarakenteiden tuotetietomalli.

3 Kuvaa ei voi näyttää. Tietokoneen muisti ei ehkä riitä kuvan avaamiseen, tai kuva on vioittunut. Käynnistä tietokone uudelleen ja avaa sitten tiedosto uudelleen. Jos punainen x-merkki tulee edelleen näkyviin, kuva on ehkä poistettava ja lisättävä uudelleen. Tuote- ja tietomallinnuksen peruskäsitteitä (2/2) Tuotemalli, tietomalli (engl. Product model) Tiettyä tuotetta (esim. infrakohdetta) kuvaavat tiedot tuotetietomallin mukaisesti jäsennettynä, ja tallennettuna tuotetietona, tietokonesovelluksilla tulkittavissa olevassa muodossa. Esim. tietyn infrarakenteen, kuten tieväylän, tiedot tallennettuna LandXML 12/ 1.2 Inframodel 1.2 -spesifikaation mukaiseen siirtotiedostoon. Talonrakennusalalla on ruvettu tuotemalli-käsitteen synonyyminä käyttämään termiä rakennuksen tietomalli ja sen englanninkielistä lyhennettä BIM (Building Information Model). Vastaavasti voidaan infra-alalla käyttää tietyn kohteen tuotemallista käyttää termiä Infratietomalli, ja vastaavasti englanninkielistä lyhennettä InfraBIM (Infra Built Environment Information Model). Tässä esityksessä käytetään jatkossa yhdenmukaisuuden vuoksi termejä (Infra)tietomalli t ja InfraBIM.

4 Kehityspolku tiedonsiirrosta yhteiseen tuotemalliin Avoin ja yhtenäinen InfraBIM-tuotemalli ohjelmistoriippumattomuus ei sidoksissa sovelluskohtaisiin kuva- tai paikkatietoformaatteihin standardirajapinnat eri tietovarastoihin tuotemalli perustuu kansainvälisiin standardeihin ja infranimikkeistöön laajat integrointimahdollisuudet järjestelmien välillä palvelee infran koko elinkaaren tarpeita Palvelurajapinta / tietoväylä Yhteiseen tuotetietomalliin perustuva tiedonvaihto Inframodel tiedonsiirtomenetelmän kehittäminen on mahdollistanut uudenlaisen toimintamallin,,jossa ohjelmistot tuottavat tiedon vakiomuotoisena siten, että se on mahdollista lukea muihin järjestelmiin Inframodel Nykytilanne Tietoa siirretään eri toimijoiden, eri ohjelmistojen ja eri elinkaarenvaiheiden välillä. Siirto tapahtuu kuvatiedostojen ja tekstitiedostojen avulla. Ominaisuustietojen siirto perustuu koodaukseen ja vain murto-osa tiedosta saadaan siirrettyä. Oleellista tietoa jää käyttämättä ja tietoa myös häviää tiedonsiirtoprosessin aikana.

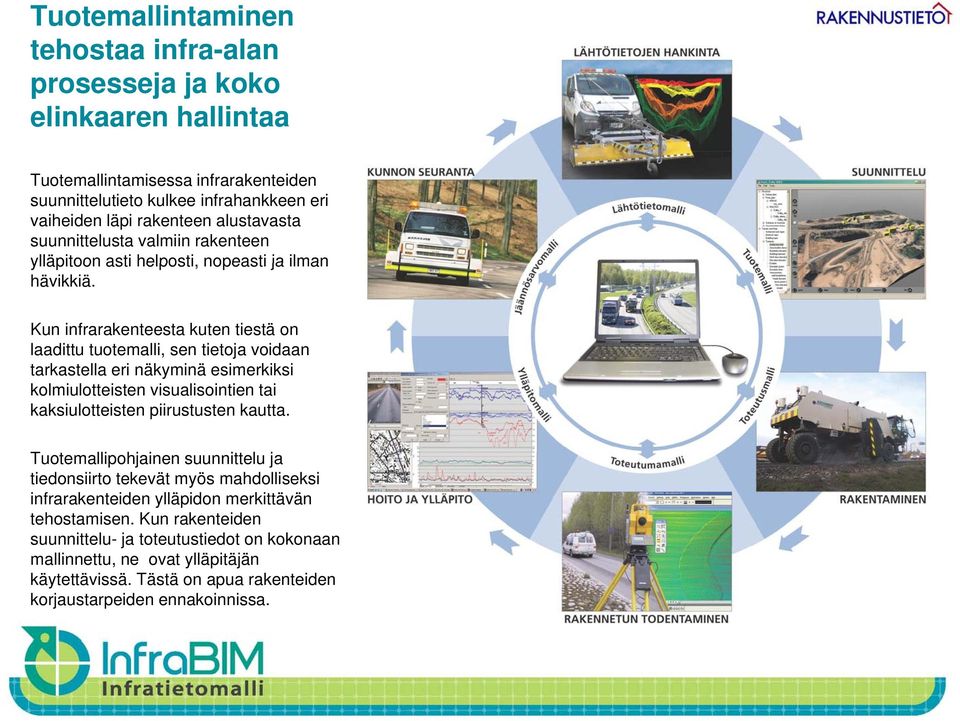

5 Tuotemallintaminen tehostaa infra-alan prosesseja ja koko k elinkaaren hallintaa Tuotemallintamisessa infrarakenteiden suunnittelutieto kulkee infrahankkeen eri vaiheiden läpi rakenteen alustavasta suunnittelusta valmiin rakenteen ylläpitoon asti helposti, nopeasti ja ilman hävikkiä. Kun infrarakenteesta kuten tiestä on laadittu tuotemalli, sen tietoja voidaan tarkastella eri näkyminä esimerkiksi kolmiulotteisten visualisointien tai kaksiulotteisten piirustusten kautta. Tuotemallipohjainen i suunnittelu ja tiedonsiirto tekevät myös mahdolliseksi infrarakenteiden ylläpidon merkittävän tehostamisen. Kun rakenteiden suunnittelu- ja toteutustiedot on kokonaan mallinnettu, ne ovat ylläpitäjän käytettävissä. Tästä on apua rakenteiden korjaustarpeiden ennakoinnissa.

6 Tuotemallipohjaisen tiedonhallinnan hyödyt Hyödyt tilaajille/omistajille Tuottavuuden ja laadun parantuminen ja kustannussäästöt Prosessien nopeutuminen ja parempi hallinta Tehokkaampi sähköinen kilpailuttaminen Tuote- ja ohjelmistoriippuvuuden vähentyminen Käytön aikaiselle johtamiselle parempi tiedonhallinta Infra-alan vetovoimaisuuden lisääntyminen Hyödyt y suunnittelijoille ja toteuttajille Kansainvälisesti yhteensopiva toimintamalli Suunnittelutarkkuuden parantuminen Resurssien tehokkaampi käyttö Virheiden vähentyminen ja tehokkuuden parantuminen Parempi kannattavuus Työmaa-automaation kehittyminen Ohjelmistotaloille t l ill laajenevat markkinat

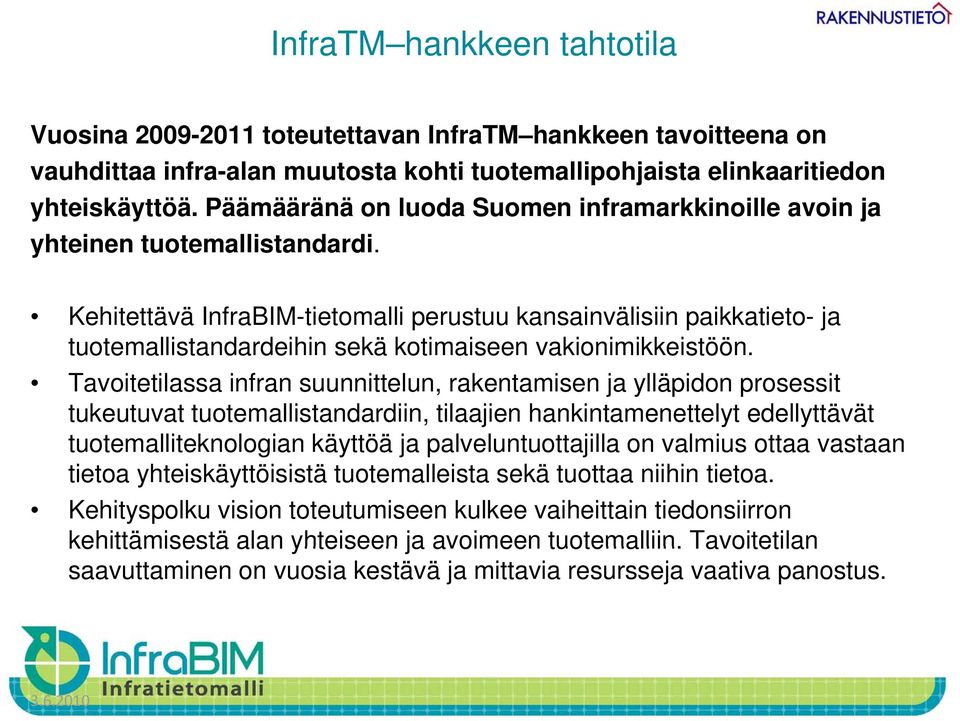

7 InfraTM hankkeen tahtotila Vuosina toteutettavan InfraTM hankkeen tavoitteena on vauhdittaa infra-alan alan muutosta kohti tuotemallipohjaista elinkaaritiedon yhteiskäyttöä. Päämääränä on luoda Suomen inframarkkinoille avoin ja yhteinen tuotemallistandardi. Kehitettävä InfraBIM-tietomalli perustuu kansainvälisiin paikkatieto- ja tuotemallistandardeihin sekä kotimaiseen vakionimikkeistöön. Tavoitetilassa infran suunnittelun, rakentamisen ja ylläpidon prosessit tukeutuvat tuotemallistandardiin, tilaajien hankintamenettelyt edellyttävät tuotemalliteknologian te o og a käyttöä ja palveluntuottajilla a on valmius ottaa vastaan tietoa yhteiskäyttöisistä tuotemalleista sekä tuottaa niihin tietoa. Kehityspolku vision toteutumiseen kulkee vaiheittain tiedonsiirron kehittämisestä alan yhteiseen ja avoimeen tuotemalliin. Tavoitetilan saavuttaminen on vuosia kestävä ja mittavia resursseja vaativa panostus

8 InfraTM hanke TOIMINTAMUODOT sateenvarjohankkeen koordinointi Infra-alan yhteisen InfraBIM tuotemallistandardin kehittämisen tiekartan kiteytys ja päivitys InfraBIM tavoitteita tukevien tutkimus-, kehitys- ja pilottihankkeiden aktivointi ja käynnistämisen tukeminen InfraTM:n omat hankkeet yhteistyöhankkeet ml. RYM-tutkimusohjelmat seurantahankkeet kehitystyötä tukeva verkostoituminen: seminaarit ja workshopit aktiivinen tiedottaminen RAHOITTAJAT JA JOHTORYHMÄ Liikennevirasto Helsinki, Espoo, Vantaa, Turku, Lahti, Tampere ja Oulu Infra ry Tekes Suomen Kuntaliitto Hankevastaava: Christer Finne, Rakennustietosäätiö Koordinaattori: i Harri Mäkelä, Innogeo Oy Teknologia-asiantuntija: Kalle Serén, Eurostep Oy Viestintäasiantuntija: Juha Salmi, Image Builder Oy

9 InfraTM Kehittämisen tiekarttapohja Lähitulevaisuus Keskipitkä aikaväli (3...5 vuotta) Pitkä aikaväli (5 10 vuotta) Tietosisällöt ja määrittely Elinkaaren Elinkaaren Standardoidut d osaprosessikohtaiset kattava yhteinen palvelurajapinnat tiedon tietomääritykset tietosisältömääritys yhteiskäyttöön Tuottavuus Kustannus- tehokkuus Kilpailukyky Prosessien hallinta Elinkaariprosessi Integroitu suunnitteluprosessi Integroitu suunnittelu-, tuotanto- ja työmaaprosessi Tiedon Tiedostopohjainen Yhteiset malli- ja integrointi tiedonsiirto lähtötietopalvelimet Toteutukseen integroitu käyttö- ja ylläpitoprosessi Hajautettu ympäristö yhteisillä palvelurajapinnoilla Ohjeistus ja määräykset Tiedon elinkaaren mallinnuksen ohjeistus Mallinnuksella tuetut viranomaismääräykset Ohjeistuksen integrointi sovelluksiin

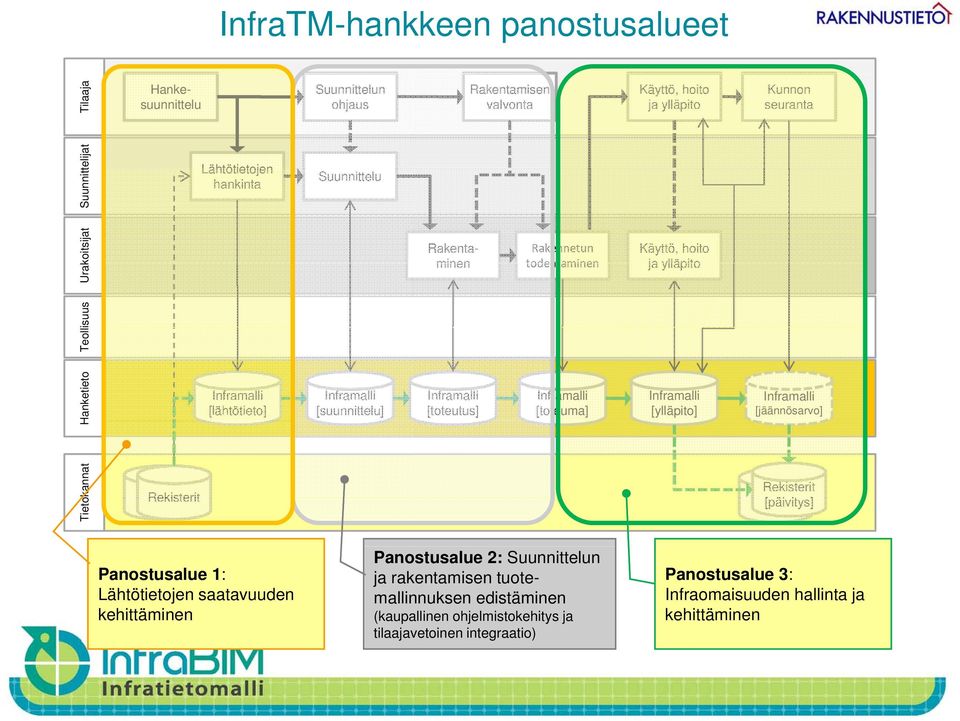

10 InfraTM-hankkeen panostusalueet Tilaaja Hankesuunnittelu Suunnittelun ohjaus Rakentamisen valvonta Käyttö, hoito ja ylläpito Kunnon seuranta telijat Suunnitt Lähtötietojen hankinta Suunnittelu Teollisuus Urak koitsijat Rakenta- Rakennetun Käyttö, hoito minen todentaminen ja ylläpito Hanketieto Inframalli [lähtötieto] Inframalli [suunnittelu] Inframalli [toteutus] Inframalli [toteuma] Inframalli [ylläpito] Inframalli [jäännösarvo] Tietokannat Rekisterit Rekisterit [päivitys] Panostusalue 1: Lähtötietojen saatavuuden kehittäminen Panostusalue 2: Suunnittelun ja rakentamisen tuotemallinnuksen edistäminen (kaupallinen ohjelmistokehitys ja tilaajavetoinen integraatio) Panostusalue 3: Infraomaisuuden hallinta ja kehittäminen

11 Tärkeimmät hankkeet panostusalueittain LÄHTÖTIETOJEN SAATAVUUDEN KEHITTÄMINEN Paikkatietostandardoinnin, KuntaGML-hankkeen ja KRYSP (kunnan rakennetun ympäristön sähköiset palvelut) l hankkeen seuranta ja yhteistyö t Tietomallinnusosaaminen GTK:n valtakunnalliseen pohjatutkimusrekisteriin Lähtötiedon tuottaminen kaupallisten toimijoiden pilotointiin SUUNNITTELUN JA RAKENTAMISEN TUOTEMALLINNUKSEN EDISTÄMINEN InfraModel (IM) tiedonsiirtoformaatin päivityksen ja jatkotyön tukeminen InfraTIMANTTI (VTT): Tietomalliteknologiaa hyödyntävät infra-prosessit, esiselvitys INBIM: InfraBIM-mallinnusohjeet ja vaatimusten hallinta InfraBIM-nimikkeistön kehittäminen CAD-kuvataso-ohjeen päivitys ja laajentaminen tuotemallintamisen pilotointi- ja demonstraatiokohteiden aktivointi yhteistyö RYM B3 ohjelman kanssa INFRAOMAISUUDEN HALLINTA JA KEHITTÄMINEN INMAP: Infraomaisuuden tuotemallipohjainen hallinta (TKK) Perusrekisterit, paikkatieto ja digitaalisuus

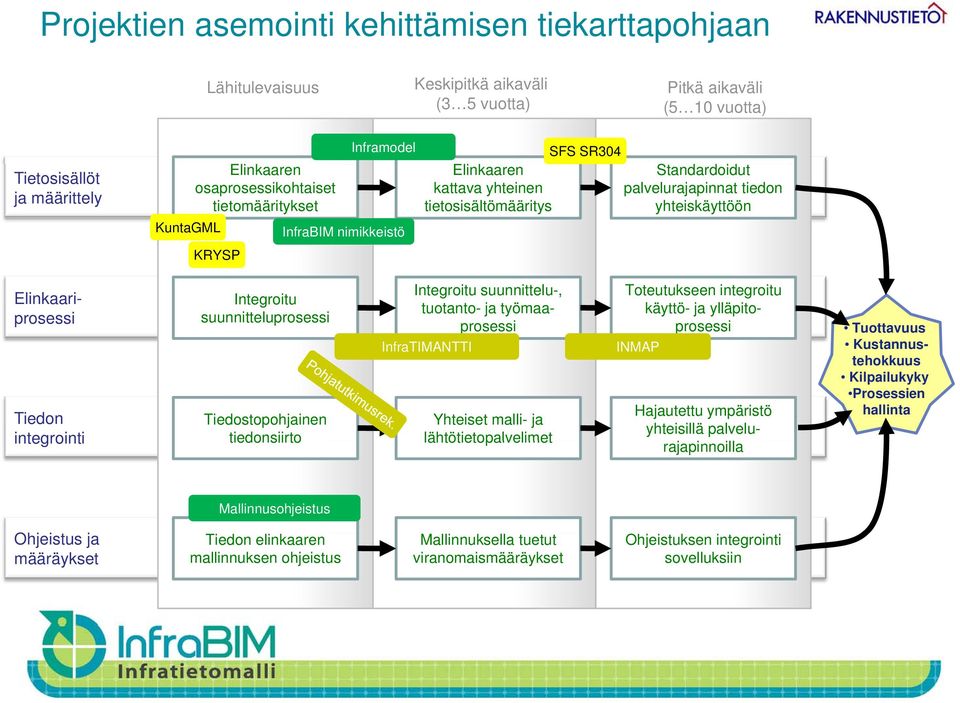

12 Projektien asemointi kehittämisen tiekarttapohjaan Lähitulevaisuus Keskipitkä aikaväli (3 5 vuotta) Pitkä aikaväli (5 10 vuotta) Tietosisällöt ja määrittely KuntaGML Inframodel SFS SR304 Elinkaaren Elinkaaren Standardoidut d osaprosessikohtaiset tietomääritykset KRYSP InfraBIM nimikkeistö kattava yhteinen tietosisältömääritys palvelurajapinnat tiedon yhteiskäyttöön Tuottavuus Kustannus- tehokkuus Kilpailukyky Prosessien hallinta Elinkaariprosessi Integroitu suunnitteluprosessi Integroitu suunnittelu-, tuotanto- ja työmaaprosessi InfraTIMANTTI Tiedon Tiedostopohjainen Yhteiset malli- ja integrointi tiedonsiirto lähtötietopalvelimet Toteutukseen integroitu käyttö- ja ylläpitoprosessi INMAP Hajautettu ympäristö yhteisillä palvelurajapinnoilla Mallinnusohjeistus Ohjeistus ja määräykset Tiedon elinkaaren mallinnuksen ohjeistus Mallinnuksella tuetut viranomaismääräykset Ohjeistuksen integrointi sovelluksiin

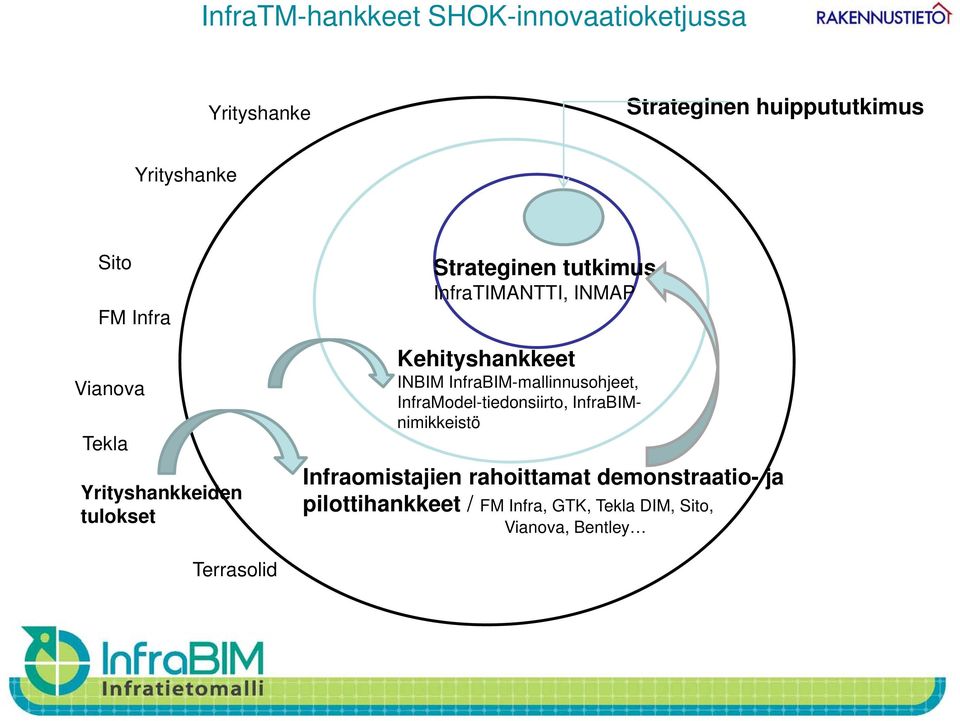

13 InfraTM-hankkeet SHOK-innovaatioketjussa Yrityshanke Strateginen huippututkimus Yit Yrityshanke Sito FM Infra Vianova Tekla Yrityshankkeiden tulokset Strateginen t tutkimustki InfraTIMANTTI, INMAP Kehityshankkeet INBIM InfraBIM-mallinnusohjeet, InfraModel-tiedonsiirto, InfraBIMnimikkeistö Infraomistajien rahoittamat demonstraatio- ja pilottihankkeet / FM Infra, GTK, Tekla DIM, Sito, Vianova, Bentley Terrasolid

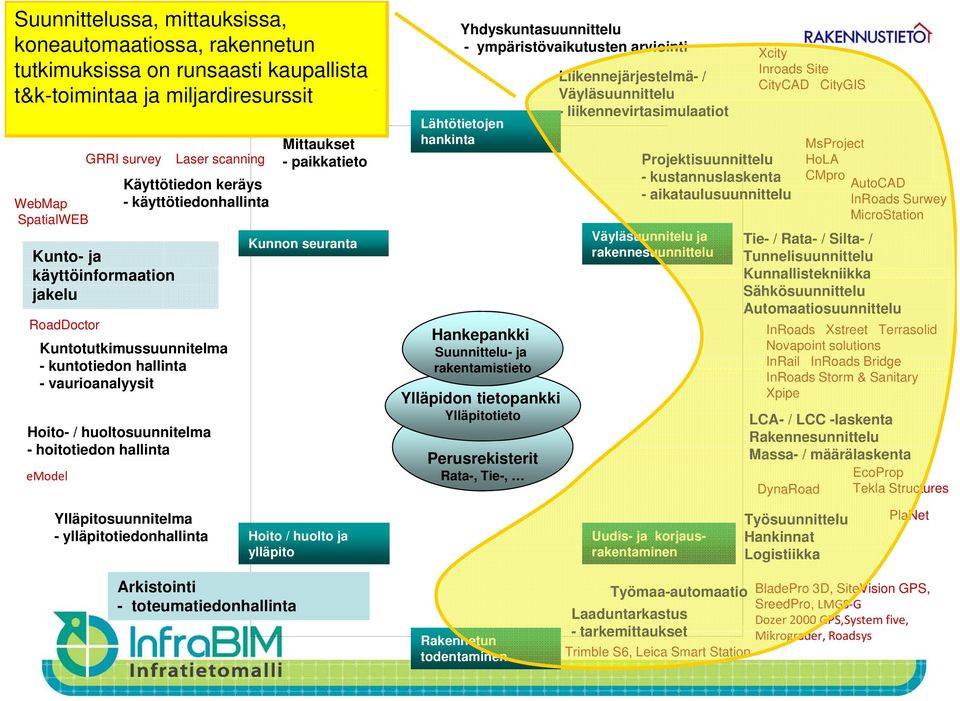

14 Kuvaa ei voi näyttää. Tietokoneen muisti ei ehkä riitä kuvan avaamiseen, tai kuva on vioittunut. Käynnistä tietokone uudelleen ja avaa sitten tiedosto uudelleen. Jos punainen x-merkki tulee edelleen näkyviin, kuva on ehkä poistettava ja lisättävä uudelleen. Suunnittelussa, mittauksissa, Interaktiivinen ICT Yhdyskuntasuunnittelu -koneautomaatiossa, tiedonhallinnan vaiheita rakennetun - ympäristövaikutusten arviointi - esimerkkejä työkaluista ja sovelluksista Xcity Lähde: tutkimuksissa Infra2010, muokkaus: on runsaasti InfraPDM-projekti kaupallista Inroads Site Liikennejärjestelmä- / CityCAD CityGIS t&k-toimintaa t i t ja miljardiresurssit it Väyläsuunnittelu l - liikennevirtasimulaatiot Lähtötietojen hankinta WebMap SpatialWEB GRRI survey Laser scanning Kunto- ja käyttöinformaation jakelu Käyttötiedon keräys - käyttötiedonhallinta RoadDoctor Kuntotutkimussuunnitelma - kuntotiedon hallinta - vaurioanalyysit Hoito- / huoltosuunnitelma - hoitotiedon hallinta emodel Mittaukset - paikkatieto Kunnon seuranta Lähtötietomalli Hankepankki Suunnittelu- ja rakentamistieto Ylläpidon tietopankki Ylläpitotieto Perusrekisterit Rata-, Tie-, Projektisuunnittelu - kustannuslaskenta - aikataulusuunnittelu Väyläsuunnitelu ja rakennesuunnittelu MsProject HoLA CMpro AutoCAD InRoads Surwey MicroStation Tie- / Rata- / Silta- / Tunnelisuunnittelu Kunnallistekniikka iikk Sähkösuunnittelu Automaatiosuunnittelu InRoads Xstreet Terrasolid Novapoint solutions InRail InRoads Bridge InRoads Storm & Sanitary Xpipe LCA- / LCC -laskenta Rakennesunnittelu Massa- / määrälaskenta EcoProp DynaRoad Tekla Structures Ylläpitosuunnitelma Toteutumamalli - ylläpitotiedonhallinta Hoito / huolto ja Uudis- ja korjaus- ylläpito rakentaminen Työsuunnittelu Hankinnat Logistiikka PlaNet Arkistointi - toteumatiedonhallinta Rakennetun todentaminen Työmaa-automaatio BladePro 3D, SiteVision GPS, SreedPro, LMGS G Laaduntarkastus Dozer 2000 GPS,System,y five, - tarkemittaukset Mikrograder, Roadsys Trimble S6, Leica Smart Station

15 Standardien karkea tietosisältökartta Lähtötiedot Kohteet, rakenteet OGC, ISO19100-sarja perusmenetelmät ja formaatit infra-rakenteet väylät LandXML verkostot luettelotiedot metatiedot KuntaGML Inframodel väyläsuunnittelu otsikkotiedot, perusaineisto karttapohjat tie- ja katusuunnittelu ratasuunnittelu aluemaiset rakenteet asemakaavat vesiväyläsuunnittelu vesihuolto pohjatutkimustieto IFC / siltalaajennus silta-rakenteet talonrakennus Infra-formaatti tilat määrät rakenteet aikataulut LVIS kustannukset buildingsmart / IFC Liittyvät rakenteet

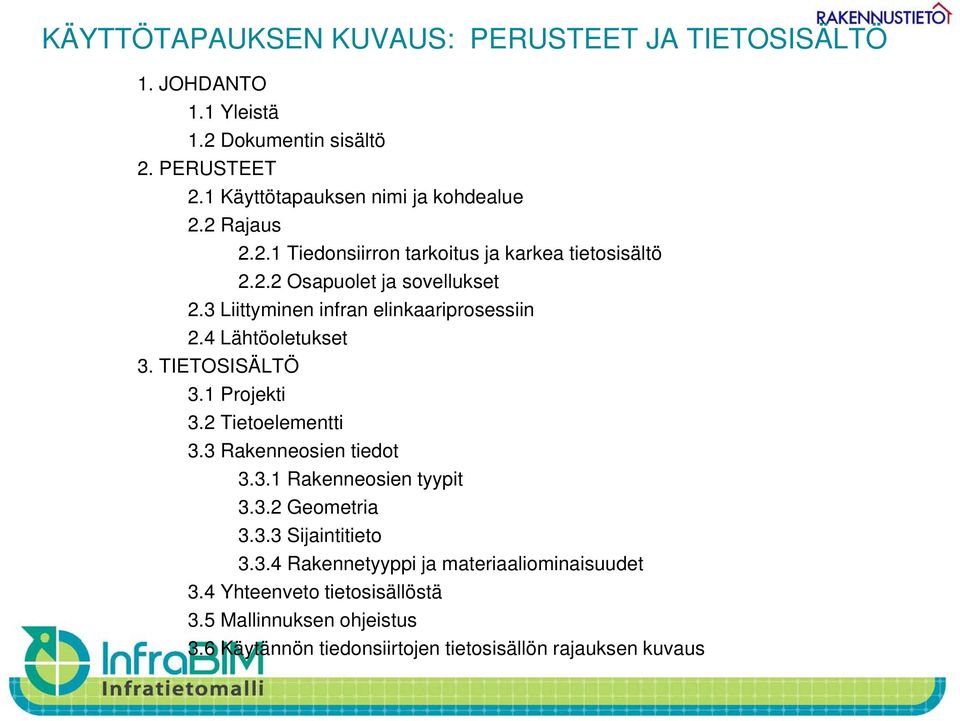

16 KÄYTTÖTAPAUKSEN KUVAUS: PERUSTEET JA TIETOSISÄLTÖ 1. JOHDANTO 1.1 Yleistä 1.2 Dokumentin sisältö 2. PERUSTEET 2.1 Käyttötapauksen nimi ja kohdealue 2.2 Rajaus Tiedonsiirron tarkoitus ja karkea tietosisältö Osapuolet ja sovellukset 2.3 Liittyminen infran elinkaariprosessiin 2.4 Lähtöoletukset 3. TIETOSISÄLTÖ 3.1 Projekti 3.2 Tietoelementti 3.33 Rakenneosien tiedot Rakenneosien tyypit Geometria Sijaintitieto Rakennetyyppi ja materiaaliominaisuudet 3.4 Yhteenveto tietosisällöstä 3.5 Mallinnuksen ohjeistus 3.6 Käytännön tiedonsiirtojen ii t tietosisällön t i rajauksen kuvaus

17 INBIM infra-tietomallien laadintaohjeet t ja vaatimukset t Tietomallien laadintaan infrahankkeissa ei ole minkäänlaista ohjeistusta tai vaatimuksia, joten käytännön toiminta on hyvin vaihtelevaa ja aina tapauskohtaisesti määriteltyä. Hankkeen tavoitteena on saada käyttöön tietomallinnuksen ohjeet ja vaatimukset t infran eri osa-alueille koskien ki infrahankkeen lähtötietojen t tuottamista, suunnittelua, rakentamista ja ylläpitoa. Ohjeiden tulee palvella sekä prosessien eri vaiheiden toteutusta ja johtamista että töiden tilaamista. i t Hanke toteutetaan samanaikaisesti ja tarvittavin osin yhteistyössä kiinteistö- ja rakennusalan sekä silta-alan mallinnusohjeiden laadinnan kanssa. Hankkeessa pyritään soveltamaan tiedonsiirron ja tiedon yhteiskäytön prosessien ja tietosisältöjen määrittelyssä kansainvälisestä buildingsmartyhteisöstä lähtöisin olevaa IDM-käytäntöä (IDM, Information Delivery Manual) Hankkeen toteutus alkaa toukokuussa 2010 ja työ valmistuu kokonaisuudessaan vuonna 2011

18 Ehdotettuja pilottikohteita FM INFRA Jatkuvan tiivistystarkkailun (CCC) hyödyntäminen rakenteiden suunnitteluprosessissa SITO Maa- ja kallioperätutkimusten valtakunnallisen Pohjanpoika-tietopankin pilotointi 1. Länsimetro 2. Tiehankkeen tarjouspyyntö 3. Ratasilta/oikaisun suunnittelu VTT 3D-mallinnuksiin ja mittauksiin perustuvan pohjavahvistusautomaation POHVA 11 tutkimushankkeen tki kk pilotointi i ti 1. Paalutuksen tuotantoprosessi 2. Syvästabilisointiprosessi TEKLA 1. Tuotemallipohjainen rakentaminen 2. Infran ylläpitoprosessin kehittäminen ulkoisen käyttäjän tuki 3. Pohjatutkimustietojen hallinta hajautetussa toimintaympäristössä 4. Suunnittelun lähtötietojen mallintaminen VIANOVA 1. Tuotemallipohjaisen suunnittelun ja rakentamisen hankintamalli 2. Suunnittelun koordinointimalli 3. Tietomallit ja koneohjaus 4. Länsimetron Tapiolan metroterminaalin demonstraatioympäristö BENTLEY- FM INFRA 1. Hankepankki suunnittelusta usta ylläpitoon

19 Pilotointiehdotukset InfraTM-prosessikarttapohjalla Suunnittelijat Tilaaja Te eollisuus Urakoitsijat Tekla 3 SITO Lähtötietojen hankinta Tekla 4 / Suunnittelun ohjaus Vianova 2 FM Infra Bentley 1-3 SITO Vianova 4 VTT 2 Rakentamisen valvonta VTT 1 Hankesuunnittelu Suunnittelu Vianova 1 Tekla 1 Rakentaminen Vianova 3 Rakennetun todentaminen FM- Infra FM Infra Bentley Käyttö, hoito ja ylläpito Tekla 2 Käyttö, hoito ja ylläpito Tekla 2 Kunnon seuranta Hank ketieto Inframalli [lähtötieto] Inframalli Inframalli Inframalli Inframalli Inframalli [suunnittelu] [toteutus] [toteuma] [ylläpito] [jäännösarvo] Tietokanna t Rekisterit Rekisterit [päivitys]

20 Lisätietoja InfraTM-hankkeesta Johtoryhmän puheenjohtaja: Harri Yli-Villamo, Liikennevirasto, Koordinaattori: Harri Mäkelä, Innogeo Oy, puh Operaattori: Christer Finne, Rakennustietosäätiö RTS, puh Teknologia-asiantuntija: Karl-Johan Serén, Eurostep Oy, puh Viestintäasiantuntija: Juha Salmi, Image Builder Oy, puh
