Miten tietomalli tulee muuttamaan urakoitsijoiden ja suunnittelijoiden tapaa toimia. Harri Mäkelä Innogeo Oy InfraTM koordinaattori

Transkriptio

1 Miten tietomalli tulee muuttamaan urakoitsijoiden ja suunnittelijoiden tapaa toimia Harri Mäkelä Innogeo Oy InfraTM koordinaattori

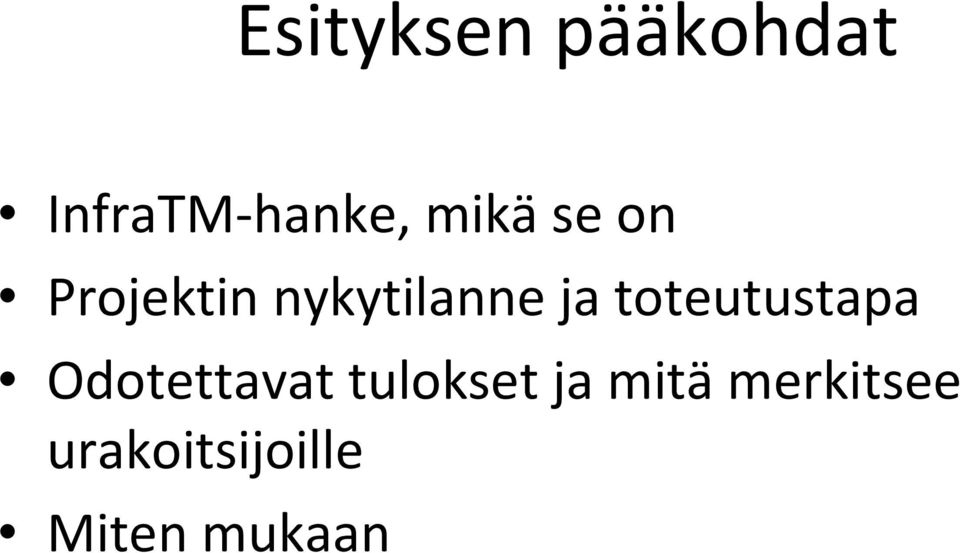

2 Esityksen pääkohdat InfraTM hanke, mikä se on Projektin nykytilanne ja toteutustapa Odotettavat tulokset ja mitä merkitsee urakoitsijoille Miten mukaan

3 InfraTM sateenvarjo projekteille Kaupungit Tiehallinto RHK Tavoitetilan varmistaminen RTS koordinaattori teknologia-asiantuntija Infra ry Panostusalue Panostusalue Panostusalue Infra-alan toimijat Pilotit Osaprojektien ja pilottien taloudellinen sopimus Tekes

4 InfraTM sateenvarjo projektin sopimussuhteet Kaupungit Tiehallinto RHK Johtoryhmä RTS Infra ry koordinaattori teknologia-asiantuntija Panostusalue 1 Panostusalue 2 Palvelujen tuottajat Panostusalue 3 Pilotit Taloudellinen sopimus Koordinointi- ja asiantuntijatehtävä, yhteistyö, raportointi

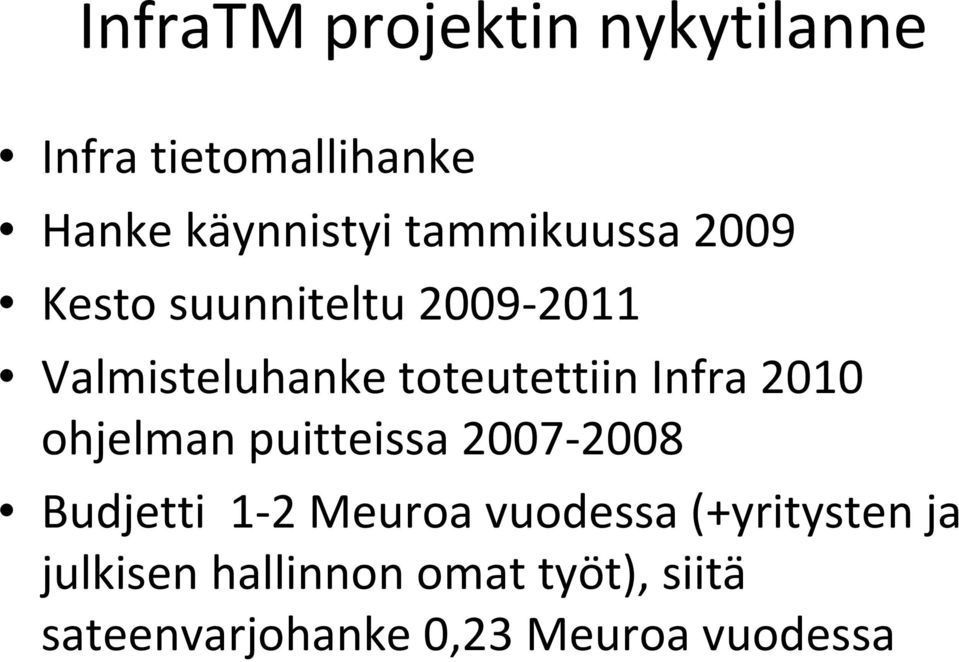

5 InfraTM projektin nykytilanne Infra tietomallihanke Hanke käynnistyi tammikuussa 2009 Kesto suunniteltu Valmisteluhanke toteutettiin Infra 2010 ohjelman puitteissa Budjetti 1 2 Meuroa vuodessa (+yritysten ja julkisen hallinnon omat työt), siitä sateenvarjohanke 0,23 Meuroa vuodessa

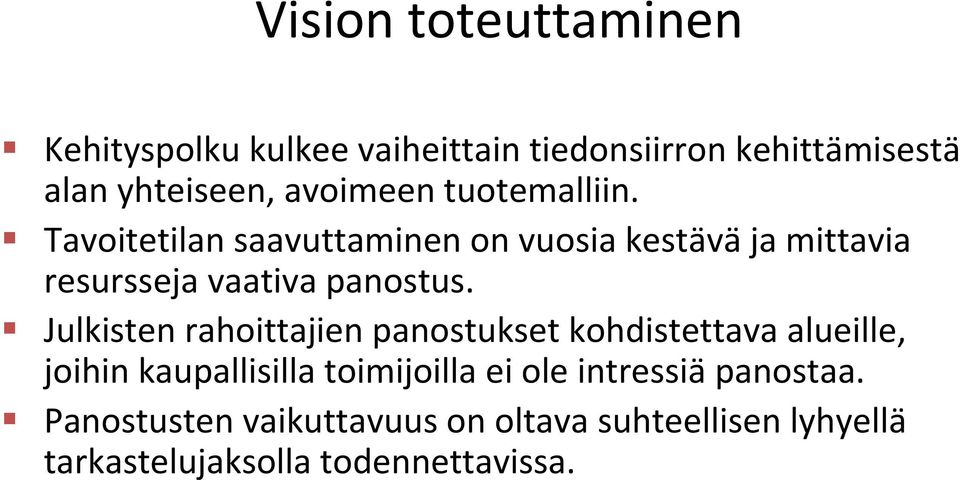

6 Vision toteuttaminen Kehityspolku kulkee vaiheittain tiedonsiirron kehittämisestä alan yhteiseen, avoimeen tuotemalliin. Tavoitetilan saavuttaminen on vuosia kestävä ja mittavia resursseja vaativa panostus. Julkisten rahoittajien panostukset kohdistettava alueille, joihin kaupallisilla toimijoilla ei ole intressiä panostaa. Panostusten vaikuttavuus on oltava suhteellisen lyhyellä tarkastelujaksolla todennettavissa.

7 Kehityspolku tiedonsiirrosta yhteiseen tietomalliin Avoin ja yhtenäinen infra tietomalli Tiedonsiirroissa vielä paljon tekemistä, integroidut tietomallit vuosien päässä. Vrt. talonrakennuspuolen kokemukset CAD käytössä jo 25 v mallinnusohjelmia 15 v IFC 10 v Tiedonsiirtoformaatti nykyisten tarpeiden pohjalta IM2 Nykytilanne

8 Infran omistajien strateginen panosalue 1); lähtötietojen saatavuuden parantaminen paikkatiedot ja kaavat maastomallit pohjatutkimukset kiinteistötiedot rakennettu infra Kaupallisen ohjelmisto kehityksen ja tilaajavetoisen integraation panosalue 2) suunnittelu massaoptimointi aika ja resurssisuunnittelu työmaalogistiikka mittaustekniikat koneohjaus Infran omistajien strateginen panosalue 3); omaisuuden hallinta ja perusrekisterien avaaminen laaduntarkastus kuntotutkimukset ylläpitopalvelut käyttö ja palvelutasotieto käyttäjäpalvelut

9 Infra TM kehityshankkeen yleiset tavoitteet infran suunnittelun, rakentamisen ja ylläpidon tuottavuuden nousu tietovirtojen kapeikkoja avaamalla kansainvälisen paikkatiedon ja infratiedon hallinnan standardointityön seuranta, siihen aktiivisesti vaikuttaminen ja tulosten soveltaminen Suomeen olemassa olevien eri toimijoiden hallitsemien tietojen tallentaminen digitaaliseen muotoon ja organisoitu saatavuus tilaajien ja viranomaistahojen hallussa olevien lähtötietojen, perusrekisterien ja tietokantojen avaaminen standardirajapinnoin alan toimijoiden tehokkaaseen käyttöön tiedonsiirtoa, rajapintoja ja tietovarastoja hyödyntävän palveluliiketoiminnan synnyttäminen olemassa olevan ja markkinoille tulevan uuden ohjelmisto ja laiteteknologian hyödyntäminen pilotoimalla, asennemuokkauksella ja koulutuksella pitkä tähtäimen tavoitteena on infran koko elinkaaren kattava avoin ja yhtenäinen tuotemallistandardi.

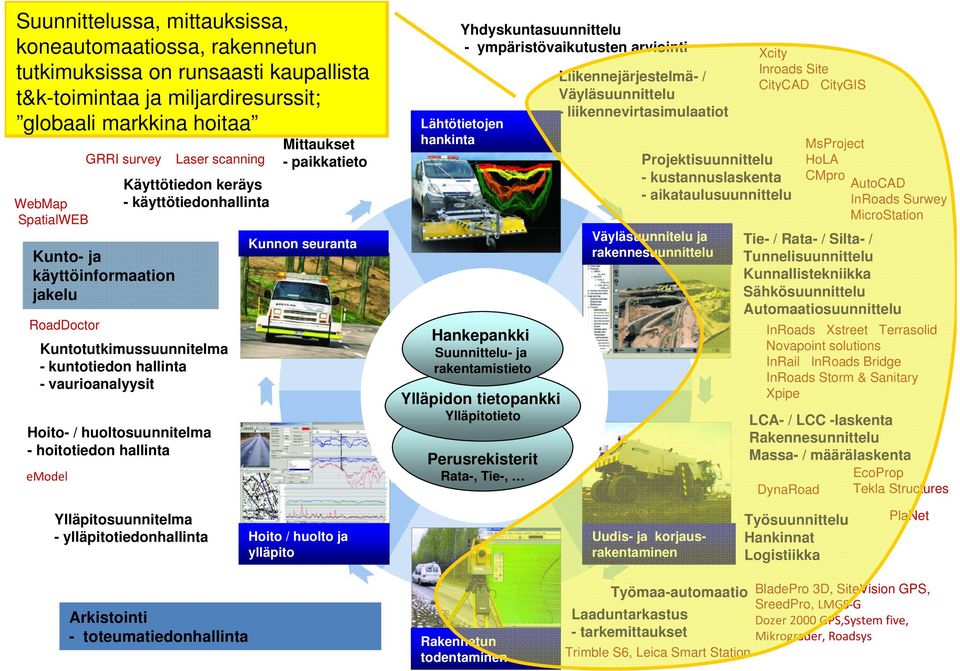

10 Suunnittelussa, mittauksissa, Interaktiivinen ICT Yhdyskuntasuunnittelu tiedonhallinnan vaiheita koneautomaatiossa, rakennetun - ympäristövaikutusten arviointi esimerkkejä työkaluista ja sovelluksista Lähde: tutkimuksissa Infra2010, muokkaus: on runsaasti InfraPDM projekti kaupallista Liikennejärjestelmä- / t&k-toimintaa ja miljardiresurssit; Väyläsuunnittelu - liikennevirtasimulaatiot globaali markkina hoitaa WebMap SpatialWEB Kunto- ja käyttöinformaation jakelu RoadDoctor Käyttötiedon keräys - käyttötiedonhallinta Kuntotutkimussuunnitelma - kuntotiedon hallinta - vaurioanalyysit Hoito- / huoltosuunnitelma - hoitotiedon hallinta emodel GRRI survey Laser scanning Mittaukset - paikkatieto Kunnon seuranta Jäännösarvomalli Ylläpitomalli Lähtötietojen hankinta Lähtötietomalli Hankepankki Suunnittelu- ja rakentamistieto Ylläpidon tietopankki Ylläpitotieto Perusrekisterit Rata-, Tie-, Suunnittelumalli Toteutusmalli Projektisuunnittelu - kustannuslaskenta - aikataulusuunnittelu Väyläsuunnitelu ja rakennesuunnittelu Xcity Inroads Site CityCAD CityGIS MsProject HoLA CMpro AutoCAD InRoads Surwey MicroStation Tie- / Rata- / Silta- / Tunnelisuunnittelu Kunnallistekniikka Sähkösuunnittelu Automaatiosuunnittelu InRoads Xstreet Terrasolid Novapoint solutions InRail InRoads Bridge InRoads Storm & Sanitary Xpipe LCA- / LCC -laskenta Rakennesunnittelu Massa- / määrälaskenta EcoProp DynaRoad Tekla Structures Ylläpitosuunnitelma - ylläpitotiedonhallinta Hoito / huolto ja ylläpito Toteutumamalli Uudis- ja korjausrakentaminen Työsuunnittelu Hankinnat Logistiikka PlaNet Arkistointi - toteumatiedonhallinta Rakennetun todentaminen Työmaa-automaatio Laaduntarkastus - tarkemittaukset Trimble S6, Leica Smart Station BladePro 3D, SiteVision GPS, SreedPro, LMGS G Dozer 2000 GPS,System five, Mikrograder, Roadsys

11 Hankinnan sähköistäminen - eurakka eurakka piirikierros 2005 TIETOPALVELUTUOTTAJA:Laatu-, TIETOPALVELUTUOTTAJA:Laatu-, palautepalauteja ja tapahtumatiedon tapahtumatiedon kerääminen kerääminen yhteen. yhteen. URAKKAA URAKKAA TEKEVÄ TEKEVÄ TYÖRYHMÄ/TYÖKONE TYÖRYHMÄ/TYÖKONE : : ilmoittaa ilmoittaa ajan, ajan, paikan paikan ja ja toimenpiteen. toimenpiteen. Tilaajat urakoitsija asiakkaat saman tiedon äärellä kukin omasta lähtökohdastaan Väyläomaisuustieto välitetään A,B,C tietokantoihin VALVOJAT: VALVOJAT: tekevät tekevät alueella alueella havaintoja havaintoja ja ja pistokokeita. pistokokeita. TIENKÄYTTÄJÄ TIENKÄYTTÄJÄ : : raportoi raportoi asiakkaan asiakkaan kokemasta kokemasta laadusta. laadusta. Markku Tervo

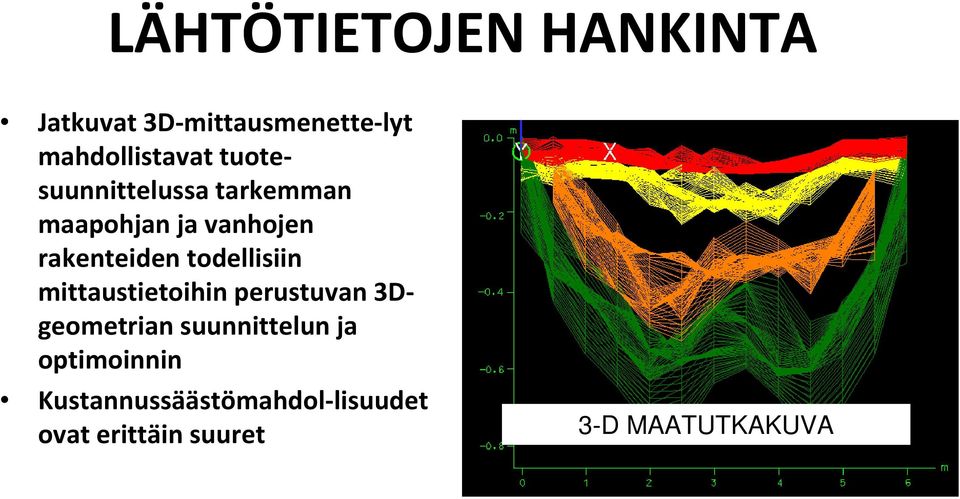

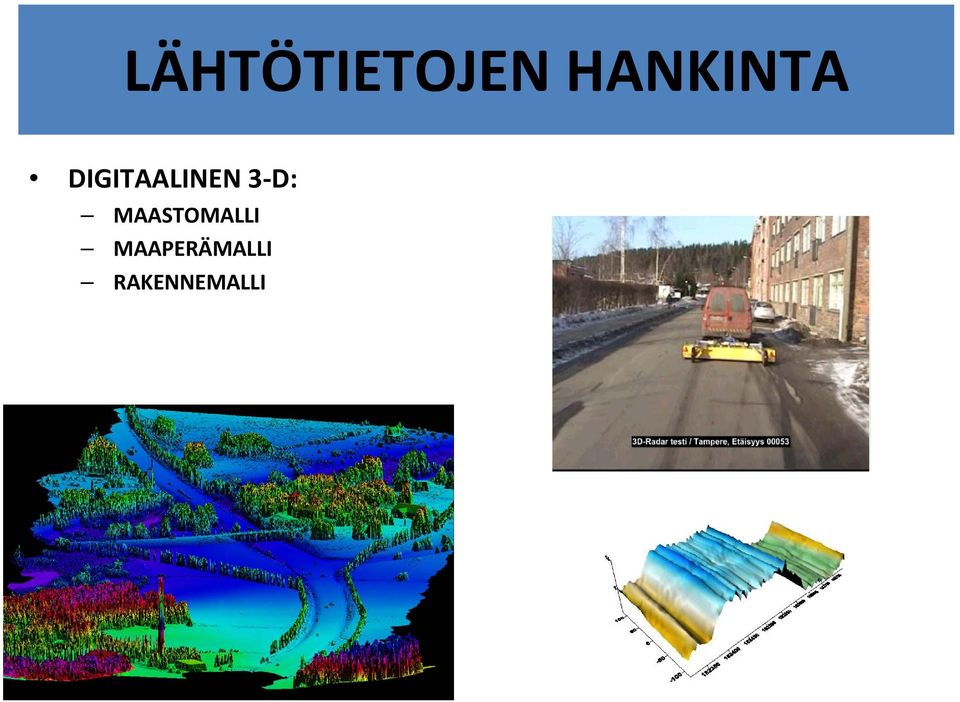

12 LÄHTÖTIETOJEN HANKINTA Jatkuvat 3D mittausmenette lyt mahdollistavat tuotesuunnittelussa tarkemman maapohjan ja vanhojen rakenteiden todellisiin mittaustietoihin perustuvan 3Dgeometrian suunnittelun ja optimoinnin Kustannussäästömahdol lisuudet ovat erittäin suuret 3-D MAATUTKAKUVA

13 LÄHTÖTIETOJEN HANKINTA DIGITAALINEN 3 D: MAASTOMALLI MAAPERÄMALLI RAKENNEMALLI

14

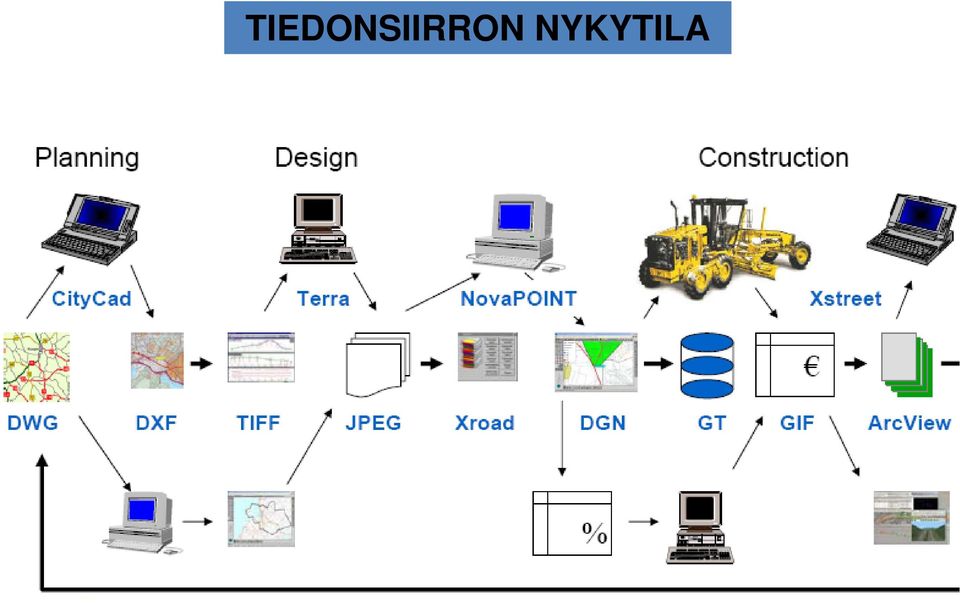

15 TIEDONSIIRRON NYKYTILA

16 Infra TM hankeen osaprojektien ajoitus Infra TM -hankkeen koordinointi ja viestintä Lähtötiedot Tiedonsiirto Perusrekisterit Paikkatietostandardien seuranta IM-KuntaGML yhteensovitus Pohjatutkimusrekisterin määrittely IM päivitys ja ylläpidon organisointi Infra 2006 nimikkeistön laajennus Tietomallistandardien kv. vaikuttaminen, suomal. sovellusohjeet ja spesifikaatio Hanketietopalvelujen pilotointi Kaupalliset infrarekisterisovellukset (kunnat) Ratapurkki (RHK) Toteutusvaiheen käynnistys 01/2009 KuntaGML laajennus (VerkkoGML) Pohjatutkimusrekisterin toteutus Lähtötiedon tuottajien pilotoinnit Perusrekisterien uudistaminen (Tiehallinto)

17 Panosalue 2; Suunnittelun ja rakentamisen tuotemallinnuksen edistäminen Kehitysprojektit 1 : InfraModel ylläpito Inframodel 2:n päivitysten toteuttaminen ja jatkuva ylläpito organisoidaan RTS:n Infra TM valvovan toimikunnan vastuulle. IM päivityksestä ja ylläpidosta neuvotellaan IM 1 2 hankkeen toteuttaneen konsulttiryhmän kanssa. Ensimmäisen IM päivityksen sisältö: Pilotoinnin yhteydessä havaitut ja muut käyttäjien esiintuomat muutos ja kehitystarpeet IM skeemassa sekä muutokset suunnitteluohjelmistoihin LandXML version 1.1 (julkaistu kesällä 2006) aiheuttamat muutokset IM ylläpitosuunnitelman laatiminen. Infra 2006 nimikkeistön (InfraRYL) laajennukset InfraModel pilottien kokemusten perusteella Infra 2006 nimikkeistö vaatii laajennusta koska: infrarakenteen tiedon siirto tulisi perustua yhtenäiseen nimikkeistöön. Infra2006 nimikkeistön rakennusosatarkkuus ei riitä tiedon siirrossa ja mallinnuksessa. tarvitaan yhteinen nimikkeistö esim. väylärakenteen mittapisteille Infra 2006 nimikkeistön laajennusten määrittelystä ja niiden toteutuksesta neuvotellaan RTS Infra nimikkeistötoimikunnan kanssa. Nimikkeistön laajennustarpeista pyydetään lausunnot mm. IM tiedonsiirron kehittäjiltä sekä suunnittelu ja työmaamittausjärjestelmien käyttäjiltä.

18 Panosalue 2; Suunnittelun ja rakentamisen tuotemallinnuksen edistäminen Kehitysprojektit 2 : Suomalaisen tietomallistandardin spesifiointi Mittavaa kotimaista tietomalli standardin kehitysprojektia ei ole perusteltua heti käynnistää vaan kannattaa odottaa tiedonsiirtoa edistävien projektien ja kansainvälisen standardointityön tuomia tuloksia. painottuu alkuvaiheessa teknologia asiantuntijan suorittamaan kansainväliseen standardointien kehitystyöhön vaikuttamiseen ja sen tulosten raportoimiseen kansainvälisten standardien pohjalta lokalisoidaan soveltamisohjeet Suomen oloihin. mahdollisesti tarvittava suomalaisen tietomallispesifikaation määrittely ja toteuttaminen käynnistetään myöhemmin eri päätöksin. Hanketietopalvelun pilotointi Nykyisen ohjelmistotarjonnan valmiutta tuotemallinnukseen, tiedonsiirron rajapintojen toimivuutta pilotoidaan tietokantapohjaisena hanketietopalveluna (hankepankki). Hanketietopalvelun käyttöalueet olisivat esim.; lähtötietojen siirto suunnitteluun, suunnittelun tiedonsiirto, tuotemallin tuottaminen käytettävissä olevilla ohjelmistoilla mittauspalvelujen ja koneautomaation tarvitseman tiedon syöttö ylläpidon tietotarpeiden määrittely, yhteys perusrekistereihin hankkeen elinkaaren kattava kustannushallinta, tuotemallin hyödyntäminen sähköisessä hankinnassa

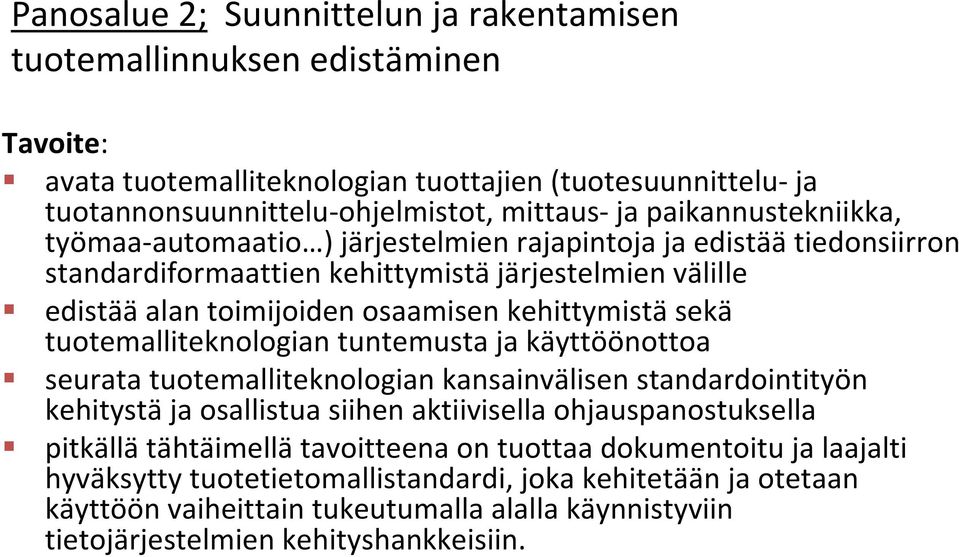

19 Panosalue 2; Suunnittelun ja rakentamisen tuotemallinnuksen edistäminen Tavoite: avata tuotemalliteknologian tuottajien (tuotesuunnittelu ja tuotannonsuunnittelu ohjelmistot, mittaus ja paikannustekniikka, työmaa automaatio ) järjestelmien rajapintoja ja edistää tiedonsiirron standardiformaattien kehittymistä järjestelmien välille edistää alan toimijoiden osaamisen kehittymistä sekä tuotemalliteknologian tuntemusta ja käyttöönottoa seurata tuotemalliteknologian kansainvälisen standardointityön kehitystä ja osallistua siihen aktiivisella ohjauspanostuksella pitkällä tähtäimellä tavoitteena on tuottaa dokumentoitu ja laajalti hyväksytty tuotetietomallistandardi, joka kehitetään ja otetaan käyttöön vaiheittain tukeutumalla alalla käynnistyviin tietojärjestelmien kehityshankkeisiin.

20 perustietokannat Infran omistajien haaste; Perusrekisterien modernisointi ja avaaminen palvelurajapintana tiedontuottajille ja lähtötiedon tarvitsijoille

21 TULEVAISUUDEN NÄKYMIÄ ASIOIDEN KÄSITTELYYN D- PERUSRE- KISTERIT JA TIEDON HALLINTA Päällystyskurssit 2006

22 Hankinnan sähköistäminen - eurakka D INITIAL DATA MEASUREMENTS 3-D DIGITAL TERRAIN MODEL 3-D GROUND BASE MODEL 3-D OLD STRUCTURES MODEL Siirtyminen 3Dmaailmaan 2015 mennessä rakennekerrokset putket kaapelit raudoitteet... syntyy... 3D TIEREKISTERI SILTAREKISTERI KATUREKISTERI RATAREKISTERI... Päällystyskurssit 2006 Tiehallinnon visio hankintastrategiasta Markku Tervo Markku Te Hannu To Markku

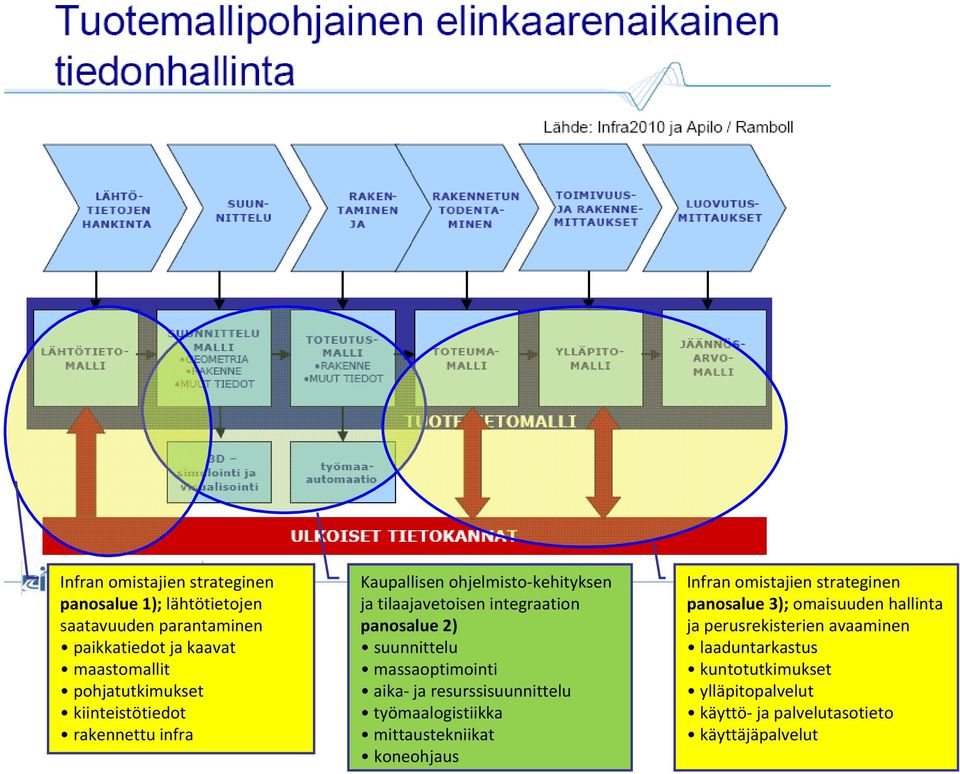

23 Tuotemallipohjainen infrakohteen elinkaarenaikainen hallinta ELINKAAREN KATTAVA HALLINTAPROSESSI INVESTOINTI YLLÄPITO Toteutusmuoto elinkaarimalli ST T LÄHTÖ- TIETOJEN HANKINTA SUUN- NITTELU RAKEN- TAMINEN JA RAKENNETUN TODENTA- MINEN TOIMIVUUS- JA RAKENNE- MITTAUKSET LUOVUTUS- MITTAUKSET LÄHTÖTIETO- MALLI TUOTEMALLI GEOMETRIAMALLI RAKENNEMALLI TIETOMALLI TOTEUTUS- MALLI RAKENNEMALLI TIETOMALLI TOTEUMA- MALLI YLLÄPITO- MALLI JÄÄNNÖS- ARVO- MALLI 3D simulointi ja visualisointi työmaaautomaatio TUOTEMALLI

24 Mitä merkitsee urakoitsijoille Uuden tiedon ja omien prosessien kehittämistä ketjun eri vaiheissa, tuotannon tehokkuuden lisääntyminen 3 D lähtötietojen hallinta ja linkki 3 D suunnitelmiin Tuotannon ohjauksen kehittyminen Koneautomaation mahdollistuminen Toteutuneen tiedon tallennus (rakentaminen ja ylläpito), suunnitellun ja toetutuneen erot näkyviin Mobiili tiedonsiirto ja tiedonsiirron tehostuminen Moderni laadunvalvontateknologia Ensimmäisenä panostavat korjaavat hyödyt nopeammin

25 KONEAUTOMAATION JA MOBIILITEKNOLOGIAN HYÖDYNTÄMINEN Työkoneissa automaattisia koneohjausjärjestelmiä Langaton tiedonsiirtojärjestelmä työmaalla Työkoneissa automaattiset laadunseuranta ja dokumentointijärjestelmät käytössä Reaaliaikainen mobiili teknologiaan perustuva urakoitsijan raportointi on käytössä Tilaajan mahdollisuudet toteutumalaadun valvontaan paranevat ja helpottuvat oleellisesti. machine control system system computer levelling radio prisma totalstation cross slope sensor length slope sensor position measuring system of the screed extension parts steering manipulation of the screed extension parts

26 Miten mukaan Ala organisoi oman hankkeen yhteisten valmiuksien parantamiseksi teknologia yhteistyö Tutkimuslaitosvetoinen koordinointi hanke, johon kytketään alan palvelujen tarjoajien pienet hankkeet ja pilotit Mallina voi olla esimerkiksi silta ala, joka on synnyttänyt yhteisen 5D SILTA2 projektin mallinnusasioiden eteenpäin viemiseksi InfraTM sateenvarjon alla mahdollisuus tilaajatahojen tukeen pilotoinneissa
