1 Infra alan tuotetietomalliselvitys (Infra PDM) Infra alan tuotemalliseminaari

2 Mikä on tuotemalli?

3 Reaalimaailman kohteet (Universe of Discourse) Reaalimaailman käsitteiden kuvaus formaalilla menetelmällä Tuotetietomalli (Product data model) EXPRESS UML Implementointi sovelluksiin ja palvelimille Kuinka kaikki teiden ja ratojen tiedot esitetään Tietyn kohteen (E18, Oikorata,..) tiedot. Esitystavat (Presentations) Sovellukset (Applications) DB Esitysmuodot (Representations) Tuotemalli (Product model)

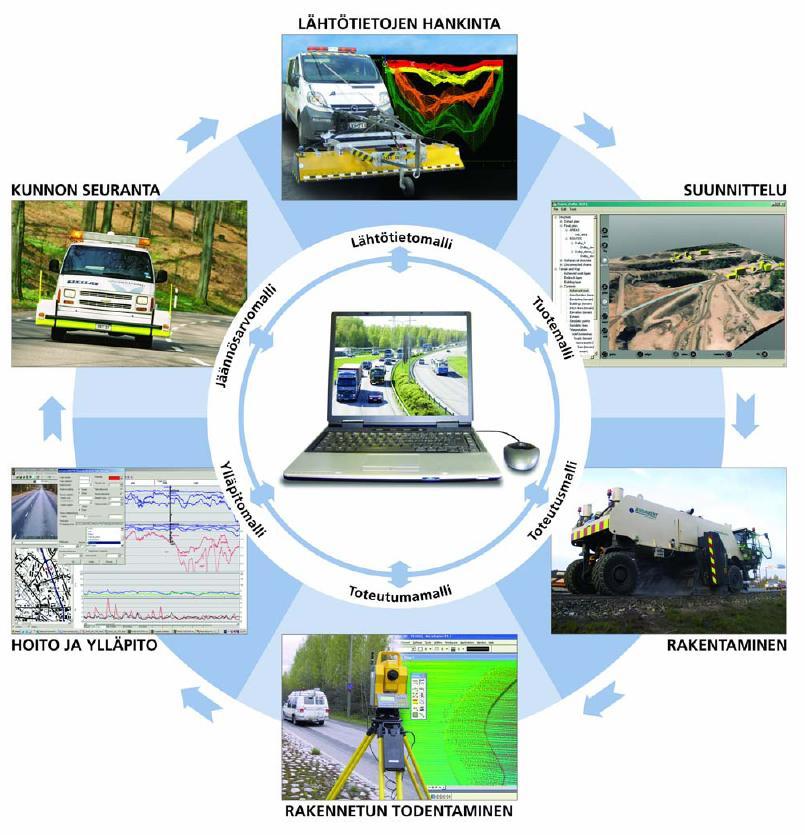

4 Tuotemallipohjainen elinkaarenaikainen tiedonhallinta Lähde: Infra2010 ja Apilo / Ramboll LÄHTÖ TIETOJEN HANKINTA SUUN NITTELU RAKEN TAMINEN JA RAKENNETUN TODENTA MINEN TOIMIVUUS JA RAKENNE MITTAUKSET LUOVUTUS MITTAUKSET LÄHTÖTIETO MALLI SUUNNITTELU MALLI GEOMETRIA RAKENNE MUUT TIEDOT TOTEUTUS MALLI RAKENNE MUUT TIEDOT TOTEUMA MALLI YLLÄPITO MALLI JÄÄNNÖS ARVO MALLI TUOTETIETOMALLI 3D simulointi ja visualisointi työmaaautomaatio ULKOISET TIETOKANNAT

5 Interaktiivinen ICT tiedonhallinnan vaiheita esimerkkejä työkaluista ja soveluksista Lähde: Infra2010 muokkaus: InfraPDM projekti Yhdyskuntasuunnittelu ympäristövaikutusten arviointi Liikennejärjestelmä / Väyläsuunnittelu liikennevirtasimulaatiot Xcity Inroads Site CityCAD CityGIS WebMap SpatialWEB Käyttötiedon keräys käyttötiedonhallinta Kunto ja käyttöinformaation jakelu RoadDoctor Kuntotutkimussuunnitelma kuntotiedon hallinta vaurioanalyysit Hoito / huoltosuunnitelma hoitotiedon hallinta emodel GRRI survey Ylläpitosuunnitelma ylläpitotiedonhallinta Laser scanning Arkistointi toteumatiedonhallinta Mittaukset paikkatieto Kunnon seuranta Hoito / huolto ja ylläpito Jäännösarvomalli Ylläpitomalli Lähtötietojen hankinta Lähtötietomalli Hankepankki Suunnittelu ja rakentamistieto Ylläpidon tietopankki Ylläpitotieto Rekisterit Rata, Tie, Toteutumamalli Rakennetun todentaminen Suunnittelumalli Toteutusmalli Laaduntarkastus tarkemittaukset Projektisuunnittelu kustannuslaskenta aikataulusuunnittelu Väyläsuunnitelu ja rakennesuunnittelu Rakentamien ja korjausrakentaminen Työmaa automaatio Trimble S6, Leica Smart Station Tie / Rata / Silta / Tunnelisuunnittelu Kunnallistekniikka Sähkösuunnittelu Automaatiosuunnittelu LCA / LCC laskenta Rakennesunnittelu Massa / määrälaskenta EcoProp DynaRoad Tekla Structures Työsuunnittelu Hankinnat Logistiikka MsProject HoLA CMpro AutoCAD InRoads Surwey MicroStation InRoads Xstreet Terrasolid Novapoint solutions InRail InRoads Bridge InRoads Storm & Sanitary Xpipe PlaNet BladePro 3D, SiteVision GPS, SreedPro, LMGS G Dozer 2000 GPS,System five, Mikrograder, Roadsys

6 Elinkaaritietojen hallinnointi TARPEET TARPEET SUUNNITTELU JA RAKENTAMINEN HOITO JA YLLÄPITO Rekisteriarkisto Tarkistusprosessi REKISTERIT Projektiarkisto Ylläpitoarkisto

7 Kustannussäästöt? Kustannussäästöt todennäköisempiä mikäli väylävirastot tekevät yhteistyötä Norjassa ei ole tehty yhteistyötä väylävirastojen välillä Kokemuksia Norjassa vasta hyvin lyhyeltä ajalta 5% säästöarviot perustuvat odotuksiin, näyttöä ei ole BaneData Informaation laatu parantunut Ei rahallisia säästöjä ainakaan tässä vaiheessa Vianova Norway, Oslo , ylioptimistiset arviot: Säästöt suunnittelussa 3 M Säästöt ylläpidossa 50 M Säästöt rakentamisessa 50 M Säästöt onnettomuuksien vähenemisessä 31 M Säästöt tieverkon käytön tehostumisessa 16 M Muut säästöt 5 M Vuosittaiset säästöt yhteensä 155 M Kannattavaa, vaikka virhe olisi 90% 15 M säästöt M :n investoinnilla

8 Tuotemallistandardin kehittämisen keskeisiä riskejä

9 Teknisiä riskejä Järjestelmä ei mahdollista tervettä kilpailua vaan suosii kohtuuttomasti jotakin tai joitakin toimijoita Järjestelmä ei perustu avoimeen standardiin Järjestelmän ydin on jonkun osapuolen hallinnassa Rajapintamääritykset eivät ole julkisesti saatavissa tai täysin dokumentoituja; järjestelmän ytimessä antaa haltijalleen mahdollisuuksia tehdä sovelluksiin ominaisuuksia, joita muut eivät voi toteuttaa Järjestelmä ei ole dynaamisesti päivitettävissä tai sen päivitysprosessissa on puutteita Paikkatietostandardiin (kuten ISO TC211) perustuva järjestelmä saattaa aiheuttaa määrittelyn muutos ja päivitystarpeita kun elinkaaren kattavuutta laajennetaan Järjestelmä ei täytä suomalaisia tarpeita Norjalainen toteutus ja suomalaisen infrasektorin prioriteetit eivät kaikin osin kohtaa

10 Tiehankkeet: prioriteetit Suomessa ja implementoinnin tilanne Norjassa LÄHTÖ TIETOJEN HANKINTA SUUN NITTELU RAKENTA MINEN RAKENNETUN TODENTA MINEN KÄYTTÖ, HOITO JA YLLÄPITO KUNNON SEURANTA LÄHTÖ TIETOJEN HANKINTA SUUN NITTELU RAKENTA MINEN RAKENNETUN TODENTA MINEN KÄYTTÖ, HOITO JA YLLÄPITO KUNNON SEURANTA

11 Ratahankkeet: prioriteetit Suomessa ja implementoinnin tilanne Norjassa LÄHTÖ TIETOJEN HANKINTA SUUN NITTELU RAKENTA MINEN RAKENNETUN TODENTA MINEN KÄYTTÖ, HOITO JA YLLÄPITO KUNNON SEURANTA LÄHTÖ TIETOJEN HANKINTA SUUN NITTELU RAKENTA MINEN RAKENNETUN TODENTA MINEN KÄYTTÖ, HOITO JA YLLÄPITO KUNNON SEURANTA

12 Taloudellisia ja organisatorisia riskejä Järjestelmän toteutuksen aikataulu ja kustannusarviot osoittautuvat liian optimistisiksi Kehittäminen on lähes poikkeuksetta hitaampaa ja kalliimpaa kuin alussa odotetaan Investoinnille ei saada kohtuullista katetta Järjestelmän tukipalvelujen saatavuus Kustannukset, riittävät resurssit, laatu Puutteellinen yhteistyö kehittämisessä ja käyttöönotossa Yhteensopivia ohjelmistoja ei synny tai infra ala ei ota niitä käyttöön riittävän nopeassa tahdissa Puutteellinen koulutus Käyttöönotto edellyttää osaavaa verkostoa. Koulutus ei ehkä pysty tuottamaan osaavia käyttäjiä riittävän nopeasti Puutteellinen tai väärän tyyppinen viestintä Alan toimijat jarruttavat toimintatavan muutosta

13 NRDB aikataulu ja saavutettavat hyödyt Suunnitelma Määritys Asennus FAT SAT Viive 34 kk FAT = Factory Acceptance Test SAT = Site Acceptance Test Toteutuma Määritys Asennus FAT SAT Tuotantokäyttö Investointi NPRA: 15 M Konvertointi? Tuotantotäytössä n.3 vuotta myöhässä ( alkaen) Hyödyt Arvio: säästö 5% 155 M /vuosi Hyödyntäjiä myös sidosryhmät ja palveluiden loppukäyttäjät Ei käytännön kokemuksia

14 BaneData aikataulu ja saavutettavat hyödyt Analysointi 2006 Järj. suunnittelu Yksityiskohtainen suunnittelu Rekisteritiedot Investointi Kenttä workshopit Suunniteltu käyttöönotto NRA: 5 M (ylläpito osuuden kehitys noin 15 M ) Toteutuman viive 2 vuotta, konvertoinnin lisäviive noin 2 vuotta = 4 vuotta Järjestelmän implementointi Tiedon Käyttöönotto Viive 2 vuotta konvertointi Ylläpitotietojen kehityshanke Hyödyt Arvio: Ei säästöjä, keskitetty järjestelmä, parempi laatu ja turvallisuus Hyödyntäjiä tulevaisuudessa myös liikennöitsijät ja sidosryhmät Suuret hyötyodotukset ylläpidosta

15 Karkea arvio kokonaiskustannuksista

16 Norjan väylävirastojen investoinnit BaneData Rekisterien toteutettu osuus 5 M Laajentaminen ylläpitoon (käynnissä) 15 M Yhteensä 20 M Vuosittainen ylläpito nykyisin 0.1 M, ei sisällä muutoksia eikä päivityksiä NRDB Nyt toteutettu osuus 15 M Osa konversiokustannuksista puuttuu 10 M? Laajentaminen suunnitteluun (käynnissä) 25 M? Yhteensä 50 M Yhteensä vähintään 70 M

17 Arvioidut investoinnit ja aikataulu Tie ja ratarekisterit Määritysten kehittäminen ja soveltaminen sekä palvelinjärjestelmän hankinta Tie ja ratarekisterien konvertointi Yhteensä 15 M ±5 30 M ±10 45 M ±15 Aikataulu Etenemistavasta päättäminen 6 12 kk Määritysten kehittäminen ja soveltaminen sekä palvelinjärjestelmän hankinta kk Tie ja ratarekisterien konvertointi & testaus kk Yhteensä 3 5 vuotta

18 Nollavaihtoehto: Jatketaan nykyisellä toimintatavalla? Toimintaympäristön muutokset edellyttävät joka tapauksessa järjestelmien kehittämistä Kehittyvä koneautomaatio edellyttää tiedonsiirron rajapintojen kehittämistä Hajanaisessa ohjelmisto ja tietoympäristössä rajapintojen kehittäminen on hankalaa ja kallista Nykyisen fragmentoituneen tietoteknisen toimintaympäristön kehittäminen entiseen tapaan merkitsee lisäkustannuksia ilman mahdollisuutta toimintojen merkittävään tehostumiseen tai uusien palvelujen kehittämiseen

19 Ehdotus jatkotoimenpiteiksi

20 Avointen ja kaupallisten osuuksien suhteet Avoin Suomalainen infra ala Kaupallinen Spesifikaatio määrittelee tuotetietomallin rakenteen, jonka pohjalta voidaan toteuttaa tuotemallia käsitteleviä ohjelmistoja ja niiden välisiä rajapintoja; säännöstö, kuten puhutun kielen kielioppi ja sanasto (syntax & sematics) Tarpeet Järjestelmätoimittaja(t) Spesifi Spesifi kaatio kaatio Sovelluskehittäjät Rajapintakehittäjät Avoin suomalainen konsortio Kansainväliset standardit ISO, OGC, OMG Kv. standardeja määrittelevät tahot Tietovarasto Palvelinrajapinta Sovellusrajapinnat Järjestelmäpalvelin Sovellusohjelmat Virastot, konsultit, jne. Sisältö

21 InfraPDM ja ylläpidon järjestäminen Alan toimijat mm. julkiset organisaatiot ja palvelujen tarjoajat InfraPDM TOIMIKUNTA TARVE EHDOTUS kansaínvälinen HARMONI SOINTI SPESIFIKAATION MÄÄRITYS HYVÄK SYNTÄ SOVELLUSja ICT JÄRJESTELMÄ KEHITTÄJÄT JÄRJESTELMÄ TOIMITTAJA(T) TEKNINEN TOTEUTUS KÄYTTÖRAJAPINTA SOVELLUSRAJAPINTA PALVELINRAJAPINTA JÄRJESTELMÄ PALVELIN SPESIFIKAATION YLLÄPITO avoin ympäristö läpinäkyvä spesifikaation päivitysprosessi sovellusten kehittäjien ja järjestelmän kehittäjän suuntaan JÄRJESTELMÄN YLLÄPITO kaupallista toimintaa palvelimen ylläpito tekniset päivitykset

22 Edellytyksiä onnistumiselle Laaja osallistuminen määritystyöhön Kaikki julkiset infra alan toimijat: Tiehallinto Ratahallintokeskus Maanmittauslaitos Joitakin merkittävien kuntien edustajia Kaikkien merkittävien ohjelmistotoimittajien edustajat Urakoitsijoiden ja suunnittelijoiden edustajia Infra alan palvelutoimittajien edustajia Sitoutuminen Kaikki alan keskeiset toimijat sitoutuvat tuotemallien käyttöön Tuotemallien vaatiminen osana projekteja Kaikkien kehitysprojektien liittyminen järjestelmään

23 Etenemispolku, vaihe kk 6 12 kk Päätökset etenemistavasta: Jatketaanko keskustelua norjalaisten kanssa Suomalaisen konsortion muodostaminen Kyllä Kyllä Ei Neuvottelut norjalaisten kanssa Muiden ohjelmistotalojen testit Sopimuksellisesti tyydyttävä lopputulos Teknisesti tyydyttävä lopputulos (4 6 kk) Muut tuotemallipilotit (koneautomaatio, suunnittelu, urakointi, ylläpito, jne.) Ei Ei Kyllä Kyllä Muiden vaihtoehtojen hakeminen Järjestelmän 1. toteutusvaiheen prioriteetit ja sisältö Norjalais suomalaiseen yhteistyöhön pohjautuva ratkaisu Joku muu vaihtoehto Suomalainen infra alan tuotetietomallispesifikaatio #1 Pilottien tuottamat sisältötarpeet Vaihe 2

24 Rinnakkaisten kehitysprojektien ja spesifikaation määrityksen vuorovaikutus Tietojärjestelmien kehityspilotit: demoajot ja testaukset, uudet tekniikat Rajapintatarkastelut, Client API Dokumentoimattoman tiedon keräystekniikat Rekistereiden konvertointivalmius ICTpalvelujen kehitys Sisältövaatimuksia suomalaisen infra alan tuotetietomallispesifikaation versiolle 1 Omien prosessien, työkalujen ja toimintavalmiuksien kasvu Tiedonsiirron tarpeet ja vaiheet Koneautomaation kehityspilotit Suunnittelun ja rakentamisen kehityspilotit Huollon ja ylläpidon tuottaman tiedon jäsennys Järjestelmien uudistustarpeet Uudet prosessipalvelut Prosessien kehityspilotit: Tuotemallipilotit elinkaaritiedonhallinnan ja prosessien tehokkuuden kannalta (mm. Prosessien ja työkalujen toimivuus, osa ja kokonaisprosessien kehitys ja oppiminen)
