1 BIM Suunnittelun ja rakentamisen uusiutuvat toimintatavat Teppo Rauhala Proxion Proxion

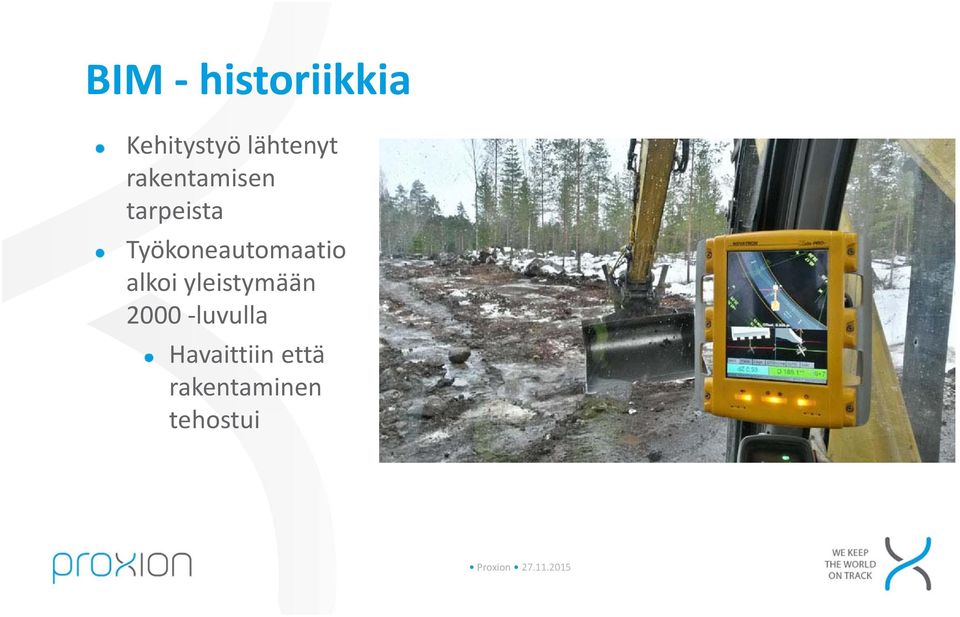

2 BIM historiikkia Kehitystyö lähtenyt rakentamisen tarpeista Työkoneautomaatio alkoi yleistymään 2000 luvulla Havaittiin että rakentaminen tehostui

3 CAT:n tulokset: Rakennusaika lyheni kaikkiaan 52 % Lisäksi apumiestä ei tarvittu ollenkaan Polttoainetta säästyi 43 %, ekologisuus Parempi ja tasalaatuisempi tarkkuus Maaleikkaus 35 % > 86 % Rakennekerros 45 % > 98 % CAT: Koneohjausjärjestelmän hyödyt Proxion

4 Tietomallintamisen tarve työkoneautomaatiossa Rakentamisessa havaittiin että suunnitelmien laatu on elintärkeää Työmaalla tarvitaan tietoa/malleja Joudutaan mittaamaan paperikuvista Monimutkaiset rakenteet vaikea hahmottaa 2D kuvista Koneohjaus tarvitsee 3D malleja Mallit jouduttiin tekemään työmaalla Riskitekijänä kun muu kuin suunnittelija laatii malleja Tehokas toiminta perustuu laadukkaisiin tietomalleihin Destia: Koneohjaus tehostaa toimintaa

5 BIM? Building Kattaa kohteen koko elinkaaren Information Sisältää kaikki projektin oleelliset tiedot Modeling / Management Tietojen hyödyntäminen tehokkaampaan ja tarkempaan toimintaan BIM = Kaikki projektin oleelliset tiedot digitaalisessa muodossa, sano hyvästi paperisotkuille Tietoja on helppo hallinnoida, muuttaa, jakaa ja siirtää projektin vaiheesta BIM = Rakennusalan digitalisointia

6 Tietomallintamisen kehitys Mallintaminen vaatii yhteiset standardit Formaatti Nimikkeistö Ohjeet Kehityksessä yhteistyöfoorumit BuildingSMART Finland InfraBIM Yleiset inframalli vaatimukset (YIV 2015) Mallintamisen laadun parantaminen standardi

7 Tavoitteet Tavoitteita BIM:in hyödyntämisestä Kustannuksien aleneminen Teknisen laadun paraneminen Rakentamisaikataulun lyheneminen

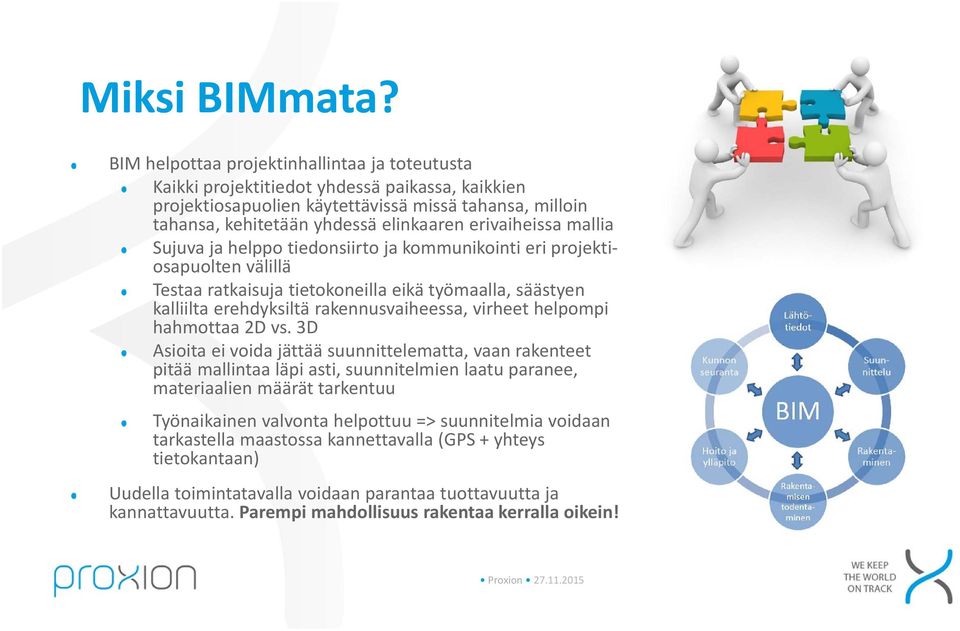

8 Miksi BIMmata? BIM helpottaa projektinhallintaa ja toteutusta Kaikki projektitiedot yhdessä paikassa, kaikkien projektiosapuolien käytettävissä missä tahansa, milloin tahansa, kehitetään yhdessä elinkaaren erivaiheissa mallia Sujuva ja helppo tiedonsiirto ja kommunikointi eri projektiosapuolten välillä Testaa ratkaisuja tietokoneilla eikä työmaalla, säästyen kalliilta erehdyksiltä rakennusvaiheessa, virheet helpompi hahmottaa 2D vs. 3D Asioita ei voida jättää suunnittelematta, vaan rakenteet pitää mallintaa läpi asti, suunnitelmien laatu paranee, materiaalien määrät tarkentuu Työnaikainen valvonta helpottuu => suunnitelmia voidaan tarkastella maastossa kannettavalla (GPS + yhteys tietokantaan) Uudella toimintatavalla voidaan parantaa tuottavuutta ja kannattavuutta. Parempi mahdollisuus rakentaa kerralla oikein!

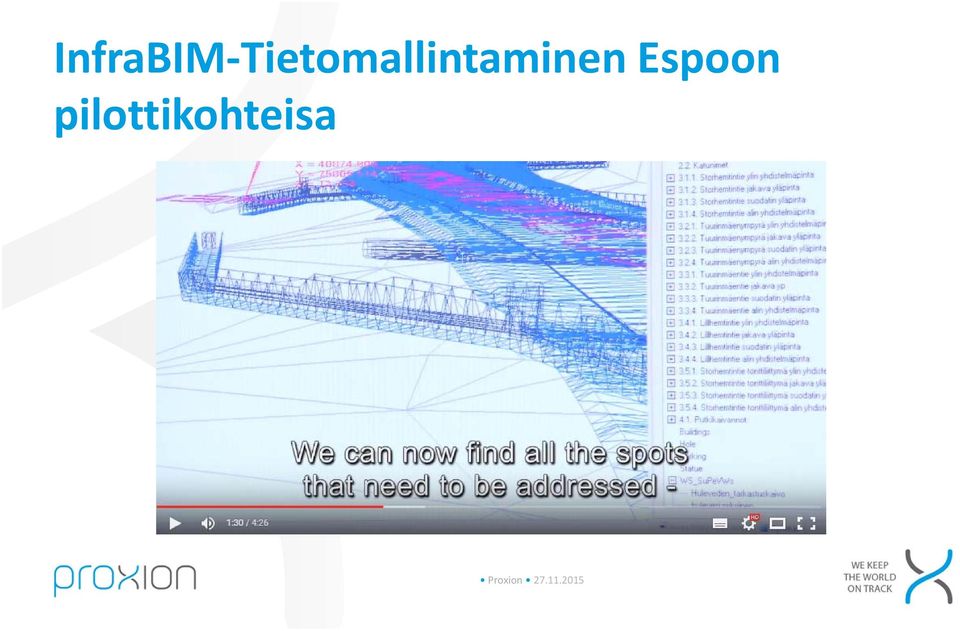

9 InfraBIM Tietomallintaminen Espoon pilottikohteisa

10 Todistettu toimivaksi 2014 Globaalinen BIM tutkimus McGraw Hill 727 yritystä osallistui kyselyyn 41% toteaa BIMin vähentävän virheitä rakennuksen aikana 35% toteaa BIMin parantavan yhteistyötä 31% toteaa BIMin vähentävän korjaustöiden määrää 23% toteaa BIMin vähentävän rakennuskustannuksissa 2013 Suomen BIM tutkimus BuildingSMART Finland 402 henkilöä osallistui kyselyyn 77% toteaa BIMin parantavan tiedon tuottamista 27% toteaa BIMin lisäävän kannattavuutta 39% toteaa BIMin helpottavan rakennusasiakirjojen koordinointia 96% tyytyväisiä BIMin käyttöönottoon Mortenson BIM tutkimus 18 BIM projektia seurannassa 600 työpäivää vähemmän projektitoteutuksissa 25% parannus tehokkuudessa 3% Kustannussäästöt 18 projektia 12,000,000$ säästetty Suunnittelussa Aikataulutuksessa Simuloimalla ja ennaltaehkäisemällä virheitä Rakentamisen koordinoinnin parantamisella

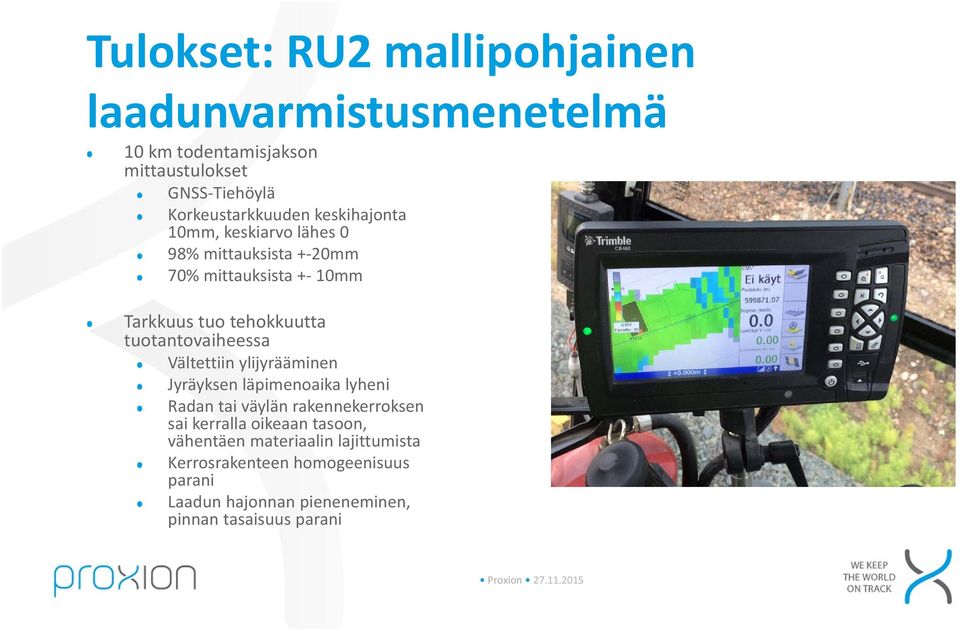

11 Tulokset: RU2 mallipohjainen laadunvarmistusmenetelmä 10 km todentamisjakson mittaustulokset GNSS Tiehöylä Korkeustarkkuuden keskihajonta 10mm, keskiarvo lähes 0 98% mittauksista + 20mm 70% mittauksista + 10mm Tarkkuus tuo tehokkuutta tuotantovaiheessa Vältettiin ylijyrääminen Jyräyksen läpimenoaika lyheni Radan tai väylän rakennekerroksen sai kerralla oikeaan tasoon, vähentäen materiaalin lajittumista Kerrosrakenteen homogeenisuus parani Laadun hajonnan pieneneminen, pinnan tasaisuus parani

12 Tulokset: RU2 mallipohjainen laadunvarmistusmenetelmä Tuotannon seurannassa kuitenkin voitiin todeta, että GNSS jyrän karttanäytön osoittaessa vihreää olivat levykuormitusmenetelmällä mitatut kantavuudet vaatimusten mukaisia ja rakenteiden tiiveys kehittyi vaatimusten mukaan. Vaikka korrelaatiota eri tiiveyden mittausmenetelmistä saatavien tulosten välillä oli vaikea osoittaa, niin mallipohjaisesta tiiveydenseurannasta saatiin hyötyä jo pilotin aikana tuotannossa.

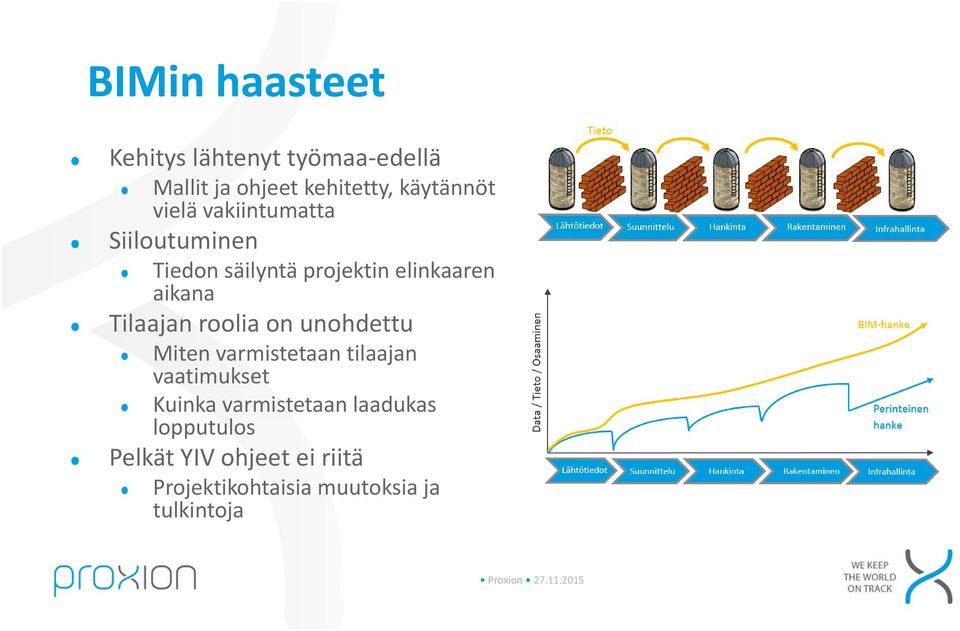

13 BIMin haasteet Kehitys lähtenyt työmaa edellä Mallit ja ohjeet kehitetty, käytännöt vielä vakiintumatta Siiloutuminen Tiedon säilyntä projektin elinkaaren aikana Tilaajan roolia on unohdettu Miten varmistetaan tilaajan vaatimukset Kuinka varmistetaan laadukas lopputulos Pelkät YIV ohjeet ei riitä Projektikohtaisia muutoksia ja tulkintoja

14 Tietomallikoordinaattori Tietomallikoordinaattorin toimii tilaajan asiantuntijana hankkeiden tietomallintamisen ohjauksessa sekä valvoo tietomallien teknistä laatua ja tilaajan tietomallintamiselle asetettujen tavoitteiden toteutumista. Tietomallikoordinaattorin tehtäviin kuuluu mm: Tietomallistrategian laadinta tilaajan kanssa Tietomallintamisen ohjaus ja valvonta Tietomallintamisen aikataulutus, koordinointi ja yhteensovitus Varmistaa, että tilaajan hankkeelle asettamia tavoitteita ja vaatimuksia noudatetaan Tietomallipohjaisen toiminnan valvonta työmaalla Työnaikainen laadunvalvonta Avustaa projekti osapuolia BIMin käytössä Vastuu siitä, että luovutusaineisto sisältää kaiken sähköisen malliaineiston sekä siihen liittyvän dokumentaation

15 Koordinointi käytännössä Oulun kaupungin BIM kehitys Oulun kaupungille kehitetty ohjeistusta ja hankintaasiakirjoja erilaisiin tietomallintamisen vaiheisiin Lähtötietoihin, suunnitteluun, rakentamiseen, hoitoon ja ylläpitoon Kehitetty myös toimintaympäristöä ja ohjelmistoja tietomallien tehokasta hyödyntämistä varten Liikenneviraston hankinta asiakirjat 2013 Liikennevirastolle kehitetty hankinta asiakirjoja joissa integroidaan tietomallintaminen projektitoteutukseen Lähtötiedon hankintaan, suunnitteluun, rakentamiseen ja infrahallintaan

16 Oulun kaupungin BIM kehitys

17 Oulun kaupungin BIM kehitys

18 Oulun kaupungin BIM kehitys

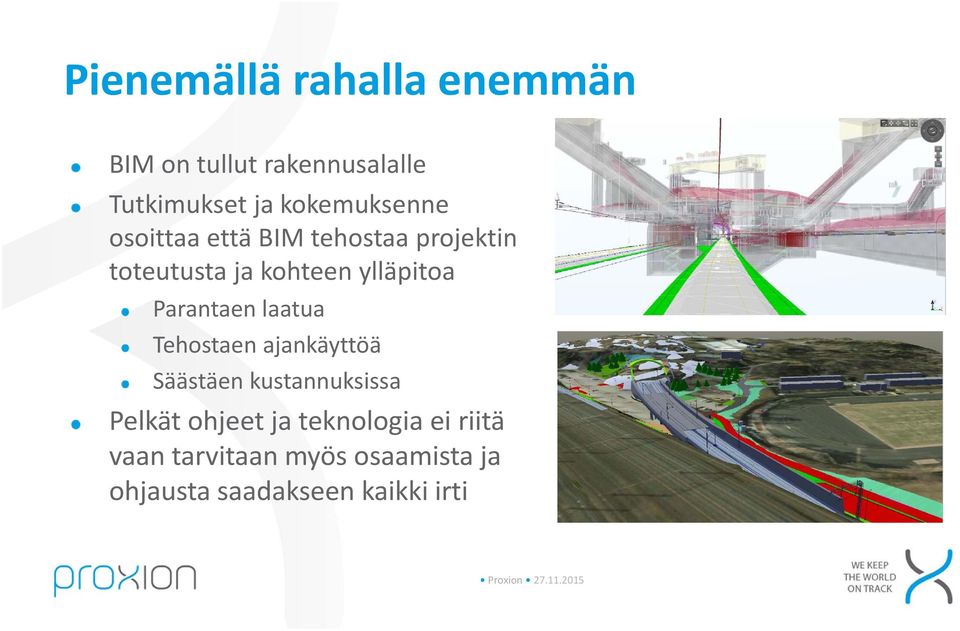

19 Pienemällä rahalla enemmän BIM on tullut rakennusalalle Tutkimukset ja kokemuksenne osoittaa että BIM tehostaa projektin toteutusta ja kohteen ylläpitoa Parantaen laatua Tehostaen ajankäyttöä Säästäen kustannuksissa Pelkät ohjeet ja teknologia ei riitä vaan tarvitaan myös osaamista ja ohjausta saadakseen kaikki irti

20 Tietomallintamisen tulevaisuus Projektiorganisaation arki helpottuu Yhteistyö ei takerru Rakentaminen on tarkkaa ja tehokasta Laadunvalvonta on tehokkaampaa, projektit pysyy aikataulussa ja budjetissa Rakennusvaiheen jälkeen jää arkistoitava tietomalli, jonka avulla voi ennakoida ja suunnitella infran hallintaa

21 Proxion
