TOKA -projekti. Pysyvää tietomalliosaamista rakennusalan toimijoille. Etelä-Karjalassa. Infotilaisuus

Transkriptio

1 TOKA -projekti Pysyvää tietomalliosaamista rakennusalan toimijoille Etelä-Karjalassa. Infotilaisuus

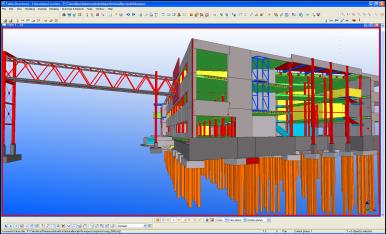

2 Mikä on tietomalli? BIM = Building Information Model Rakennuksen tietomalli, (myös rakennuksen tuotetietomalli tai rakennuksen tuotemalli, engl. Building Information Model, BIM) on rakennuksen ja rakennusprosessin koko elinkaaren aikaisten tietojen kokonaisuus digitaalisessa muodossa. Tietomalliin liittyy myös rakennuksen geometrian määrittäminen ja esittäminen kolmiulotteisesti havainnollisuuden ja erilaisten simulointitarpeiden vuoksi. Tietomalliasiantuntija Jiri Hietanen: Tietomalli on se yksittäinen uusi tekijä, joka on kaikkien uusien mahdollisuuksien taustalla

3 Urakoitsija Muut suunn. Tietomalli Rakennusteollisuus

4 Tiedonhallintaa Tietomalli on rakennushankkeen tiedonhallinnan väline vaatimusten määrittelystä rakennuksen ylläpitoon. Jokainen suunnittelijaosapuoli laatii omat tietomallinsa, joista tuotetaan yhdistelmämallit rakennushankkeen käyttöön Tietomalli on yhteinen informaatioperusta, jolle suunnitelmat rakennetaan.

5

6 Tietomalli 3D-malli? Avoin tietomalli, IFC 4D, 5D (aikataulu, kustannukset)

7 DOKUMENTTITIETO TUOTETIETO (Karstila Eurostep Oy) Piirustus (tai dokumentti) Tuotetieto GlobalId: l8nxrkbe0g^:qhg6_y Classification: Nimi: Beam Materiaali: K50-1 3D muoto Ympyrä 1 Ympyrä 2 Teksti Jana 2 Jana 1 Sijainti: x, y, z Relaatiot: Liittyminen Kuormitukset Osat: I-profiili Reiät Jänteet Raudoitus Valustelu Sovellukset: Dokumenttien tuottaminen Sovellukset: Tuotemallinnus

8 Esimerkkejä rakennusalan haasteista, joihin tietomallilla vastataan Perinteisesti kukin suunnittelija (ark, rak, LVISAu) tekee omat suunnitelmansa, jotka eivät keskustele välttämättä keskenään, ja joiden yhteensovittamiseen käytetään merkittävästi aikaa ja työtä Valmiin rakennuksen ylläpidossa suunnitelmia ja niiden sisältämää tietoa voidaan hyödyntää vain vähän, vaan rakennus alkaa elämään alusta uutta elämää valmistuttuaan, ja tieto on aina jossain määrin puutteellista.

9 Aiempi hanke: Tuotemallipohjainen suunnittelu-projekti Luotiin rakennusalan toimijoille Etelä-Karjalassa valmiudet tuotemallipohjaisten suunnittelujärjestelmien käyttöönottoon suunnittelutoimistoissa ja parannettiin rakennusalan eri osapuolten valmiuksia tuotemallien hyödyntämisessä rakennusprosessin ja rakennuksen elinkaaren aikana. Projektissa keskityttiin talonrakennusalan tuotemallipohjaiseen suunnitteluun. Projektissa oli mukana 13 rakennusalan yritystä Etelä-Karjalasta Hankkeessa keskityttiin tietomallien teknisen osaamisen tason nostamiseen

10 TOKA-hankkeen tarkoitus, tavoitteet, toiminta ja vaikuttavuus

11 Haasteet Kaikkien rakentamisen ketjun osapuolten (tilaaja (rakennuttaja) suunnittelijat urakoitsijat ylläpito) tulee osata hyödyntää ja käyttää tietomallia Erityisesti tilaajan rooli ja kokonaisymmärrys merkittävä: Suunnittelija tekee sitä mitä suunnittelijalta tilataan Tietomallin luominen ei merkittävästi lisää suunnitteluaikaa, mutta tarpeiden määrittelyn rooli korostuu (tilaaja) Mm. julkisen sektorin rakennushankkeisiin kohdistuvat tehokkuusedellytykset edellyttävät osaamista vaatimusmäärittelyjen asettamisessa Rakentajan on osattava käyttää tietomallia Mahdollistaa tehokkaamman aikataulutuksen, hankinnat sekä vähentää virhemahdollisuuksia Ollakseen kilpailukykyisiä rakennusalan yritysten on jatkossa hallittava tietomallien hyödyntäminen Kansallisella tasolla on jo tuotettu vaatimusmäärittelyä YTV 2012

12 Mahdollisuudet Tietomallien käyttöönotto rakentamisprosesseissa Nopeuttaa suunnittelua Vähentää virheitä ja yhteensovittamisongelmia Luo tietopohjan kiinteistöjen ylläpidon hyödynnettäväksi (esim. muutostyöt, energiatehokkuus, käyttöasteet, korjaukset jne..) Lisää tietoa ja mahdollistaa uusia ratkaisuja korjausrakentamisessa Laatu paranee = säästää kustannuksia ja aikaa sekä suunnittelu- rakentamisettä erityisesti ylläpitovaiheessa = suurin kustannushyötypotentiaali kohdentuu rakennuttajille / tilaajille

13 Uusi hanke TOKA Projektin tavoitteena on luoda rakentamisen tietomallintamisen osaamisverkosto ja sen avulla saada pysyvää osaamispohjaa tietomallipohjaiselle toimintatavalle rakennusalalla Etelä-Karjalassa. Osaamisen myötä tietomallipohjainen rakentamisen prosessi saadaan todelliseksi vaihtoehtoiseksi toimintatavaksi rakentamisen tiedonhallintaan. Lähtökohtana COBIM-hankkeen tuottamat uudet valtakunnalliset tietomallivaatimukset YTV 2012 (

14 Vaiheet 1. Alkutilannekartoitus 2. Osaamisverkoston luominen Tietomallipohjaisen suunnittelun osaajat Tietomallipohjaisen prosessin vaatimat erityisosaajat Saimaan ammattikorkeakoulun tietomallintamiseen perehtynyt henkilöstö ja opiskelijat Annetaan tarvittavaa tietomalliohjelmistojen käyttökoulutusta 3. Pilottihankkeet 4 kpl Tietomallipohjaisen prosessin käyttöönotosta kiinnostuneet tilaajaorganisaatiot Ohjataan ja tuetaan projektin aikana tietomallipohjaisia rakennushankkeita uuden prosessin läpiviennissä, kootaan talteen kokemukset tietomallien käytöstä 4. Saadun tiedon ja taidon kokoaminen Saadaan pysyvää tietomalliosaamista rakennusalan toimijoille Etelä-Karjalassa. Kootaan saavutettu ja saavutettavissa olevat hyödyt ja mahdollisuudet

15 Hyödyt osallistujille Kontaktit osaamisverkostossa. Tietomalliosaamisen lisääminen. Tietomallien käyttöönottoon liittyvä koulutus Pilottihankkeista saatavien kokemusten jatkuva raportointi sekä projektin päätuloksia käsittelevä loppuraportti. Pilottihankkeiden saavuttama hyöty. Seudun rakennusalan toimijoiden kilpailukyvyn koheneminen. Seudun merkittävien tilaaja- / rakennuttajaorganisaatioiden osaamisen tason nousu ja sitä kautta saavutettavat säästöt kaikissa tulevaisuuden rakennushankkeissa.

16 Projektiorganisaatio ja resurssit Saimaan amk Projektipäällikkö Projektisihteeri Rakennustekniikan asiantuntija Tietotekniikan asiantuntija Ohjausryhmä Ostopalvelut: Koulutus- ja asiantuntijapalvelut

17 Rahoitus Kokonaiskustannukset euroa Rahoitus: EAKR- ja valtion rahoitus euroa Kuntien rahoitus euroa Yksityinen rahoitus euroa

18

19

20 Yleiset tietomallivaatimukset Julkaistu maaliskuussa 2012

21 Julkaisusarja Yleiset Tietomallivaatimukset 2012 on laajapohjaisen kehittämishankkeen, COBIM, tulos. Tarve vaatimuksille juontaa rakennusalalla nopeasti kasvavasta tietomallintamisen käytöstä. Rakennushankkeen kaikissa vaiheissa osapuolilla on tarve määritellä entistä täsmällisemmin mitä ja miten mallinnetaan. Yleiset Tietomallivaatimusten 2012 lähtökohtana ovat olleet tilaajaorganisaatioiden aikaisemmat ohjeet ja niistä saadut käyttökokemukset sekä ohjeitten kirjoittajien seikkaperäinen kokemus mallipohjaisesta toiminnasta Julkaisusarja on julkaistu osoitteessa

22 Osa 1 Yleinen osuus Osa 2 Lähtötilanteen mallinnus Osa 3 Arkkitehtisuunnittelu Osa 4 Talotekninen suunnittelu Osa 5 Rakennesuunnittelu

23 Osa 6 Laadunvarmistus Osa 7 Määrälaskenta Osa 8 Havainnollistaminen Osa 9 Mallien käyttö talotekniikan analyyseissä

24 Osa 10 Energia-analyysit Osa 11 Tietomallipohjaisen projektin johtaminen Osa 12 Tietomallien hyödyntäminen rakennuksen käytön ja ylläpidon aikana Osa 13 Tietomallien hyödyntäminen rakentamisessa Osa 14 Tietomallien hyödyntäminen rakennusvalvonnassa on vielä julkaisematta

25 Tietomallivaatimukset 2012 kattavat uudis- ja korjausrakentamiskohteet, sekä rakennusten käytön ja ylläpidon. Mallinnusvaatimuksissa esitetään vähimmäisvaatimukset mallinnukselle ja mallien tietosisällölle. Vähimmäisvaatimukset on tarkoitettu noudatettavaksi kaikissa rakennushankkeissa, joissa näitä vaatimuksia halutaan käyttää. Vähimmäisvaatimusten lisäksi voidaan esittää lisävaatimuksia tapauskohtaisesti. Mallinnusvaatimukset ja sisältö on esitettävä kaikissa suunnittelusopimuksissa sitovasti ja yhdenmukaisesti.

26 Tietomallintaminen ei ole pelkästään suunnittelun apuväline, tietomallintaminen on uusi parempaan tiedonhallintaan tähtäävä toimintatapa kaikissa rakennushankkeen eri vaiheissa käyttö- ja ylläpitovaiheeseen asti

27 Uusia käsitteitä Tietomalliselostus Tietomallikoordinaattori Tilamalli Vaatimusmalli Yhdistelmämalli jne..

28 Projektin ensiaskeleet Organisoituminen Tiedottaminen, markkinointi, alkukartoitus Aloitusseminaari syyskuussa 2012 Yksityiskohtaisen rahoitusmallin luominen Osanottajien kokoaminen Tarkennettu projektisuunnitelma Koulutussuunnitelma Pilottikohteet Koulutuksen käynnistäminen

29 Osallistujien tavoitteet ja tarpeet? Sopiva koulutuspäivä viikossa? Sisältötoiveita??
