1 Doc Id 4E1EB Versio 0.2 Luokitus T - Technical reports Pvm Status Luonnos InfraTM Infran tietomallinnukseen liittyvät standardointitahot Dokumentin lisätiedot Projektiviite Tekijä(t) Dokumentin omistaja Julkisuus InfraTM Kalle Serén (toim.) Eurostep Oy Public Eurostep Oy Karvaamokuja 3, FI HELSINKI, Puh.: +358 (0) Faksi: +358 (0) Sähköposti: info.finland@eurostep.com

2 InfraTM t 2 Yhteenveto Tässä dokumentissa esitetään InfraTM-hankkeen aihepiiriin liittyvien standardien ja standardointitahojen yhteenveto. Dokumenttihistoria Versio Pvm Tekijä Kommentti Kalle Serén Ensimmäinen versio sisäiseen kommentointiin Kalle Serén Pieniä täydennyksiä, versio InfraBIM-kotisivuille. Sisällysluettelo 1. JOHDANTO INFRARAKENTEET LandXML Inframodel buildingsmart - Pohjoismainen infralaajennushanke PAIKKATIETO ISO/TC211: Geographic information/geomatics CEN TC278: Geographic information OGC: Open Geospatial Consortium INSPIRE-direktiivi JHS Suositukset LIITTYVÄT RAKENTEET buildingsmart IFC buildingsmart Siltalaajennus TIEDONSIIRRON KÄYTÄNTÖJEN JA OHJEISTUKSEN MÄÄRITTELY buildingsmart IDM ISO TC 59/SC 13 Organization of information about construction works IDM... 9 LIITE 1. INFRA-ALAN STANDARDIEN KARKEA TIETOSISÄLTÖKARTTA LIITE 2. PAIKKATIETOALAN KESKEINEN LAINSÄÄDÄNTÖ JA STANDARDIT SEKÄ JHS- SUOSITUKSET... 11

3 InfraTM t 3 1. Johdanto Tämän dokumentin tarkoituksena on tarjota tiivistetty ajantasainen esitys InfraTMhankkeen aihepiiriin liittyvistä standardeista ja standardointitahoista sekä standardointiin liittyvistä tapahtumista ja kokouksista. Tarkoituksena on pitää asiakirja jatkuvasti ylläpidettävänä ja helposti saatavilla InfraTM-hankkeen InfraBIM-kotisivuilla. Tässä esitetyt aihepiirin standardit liittyvät suoranaisesti tietomallinnukseen, eli niiden sovellusalue on tietosisältömäärittely ja tiedonsiirto sekä osittain mallinnuksen ja tiedonsiirron käytäntöjen ja ohjeistuksen määrittely. Yleiskuva infra-alan tiedonhallinnan standardoinnista esitetään liitteessä 1: Infra-alan standardien karkea tietosisältökartta. Esitys on aihepiireittäin karkeasti jaettu seuraaviin osiin: Infrarakenteet: erilaisten väylien ja niihin liittyvien tietojen standardointi. Paikkatieto: infraan liittyvät maantieteellisten sovellusten, kuten karttaaineistojen ja muiden lähtötietojen standardointi. Liittyvät rakenteen: esim. talonrakennukseen ja siltoihin liittyvät tietojen standardointi. Tiedonsiirron käytäntöjen ja ohjeistuksen määrittely. 2. Infrarakenteet 2.1 LandXML LandXML schema (viimeisin versio, ratifioitu ) Kontaktitiedot Kansainvälinen teollisuus- ja ohjelmistotoimittajien vapaaehtoisvoimin toimiva LandXML-konsortio. Infran väylärakenteiden XML-muotoinen tiedonsiirron määrittely. landxml@freelists.org Ei tuoreita tapahtumia RYM PRE/ Infra FINBIM -hankkeen AP2: Rajapinnat ja standardit -työryhmä (valmisteilla) Yhteistoiminta RYM PRE / Infra FINBIM AP2 -työryhmän kanssa.

4 InfraTM t Inframodel Inframodel v. 1.2 Inframodel-ylläpito, RYM PRE -hankkeen AP2: Rajapinnat ja standardit -työryhmän puitteissa (valmisteilla) sovellusohje, joka perustuu LandXML organisaation julkaisemaan LandXML v1.2 -tiedonsiirtostandardiin. Sovellusohje kuvaa osakokonaisuuksittain maarakentamisen tiedonsiirrossa käytettävän inframodel tiedonsiirron tarkemman sisällön ja sen esitystavan. InfraTM-ohjelma: RYM PRE/ Infra FINBIM -hankkeen AP2: Rajapinnat ja standardit -työryhmä (valmisteilla) Yhteistoiminta RYM PRE / Infra FINBIM AP2 -työryhmän kanssa. 2.3 buildingsmart - Pohjoismainen infralaajennushanke -- IFC (Industry Foundation Classes) buildingsmart Nordic Chapter Vireillä oleva yhteispohjoismainen buildingsmart-yhteisön piirissä työ mahdollisesti laajentaa IFC-määrittelyt myös infrarakenteisiin. Tomi Henttinen, buildingsmart Finland Chairman tomi.henttinen@gravicon.fi Valmisteluvaiheessa buildingsmart Finland (RTS EPT 22 BuildingSMART Finland -päätoimikunta) Osallistuu työryhmään (K. Serén)

5 InfraTM t 5 3. Paikkatieto 3.1 ISO/TC211: Geographic information/geomatics ISO sarja (Geographic information) International Organization for Standardization ISO, Technical Committee TC211: Geographic information/geomatics Paikkatiedon ja sen käsittelyn ja hallinnan standardit kattaen paikkatiedon infrastruktuurin, tietomallit, hallintamenetelmät, palvelut ja koodauksen. Ms. Bjørnhild Sæterøy, Standards Norway (sihteeri), bjs@standard.no ISO/TC211 kokous, Canberra, Australia, SFS Seurantaryhmä SR304: Juha Vartiainen (sihteeri, SFS), Reino Ruotsalainen (edustaja, Maanmittauslaitos) Osallistuu seurantaryhmän SR304 työhön (K. Serén) 3.2 CEN TC278: Geographic information CEN/ISO sarja (Geographic information) The European Committee for Standardization, CEN, Technical Committee TC278: Geographic information Euroopan tason paikkatiedon standardointitaho, jonka työalue on vastaava kuin ISO TC211:n. Käytännössä CEN TC 278 lähinnä hyväksyy ISO:n sarjan paikkatietostandardit Eurooppalaiseen käyttöön. Martin Ford, Bsi, UK (sihteeri), martin@gistandards.eu Viimeisin kokous: Malta, SFS Seurantaryhmä SR304: Juha Vartiainen (sihteeri, SFS), Reino Ruotsalainen (edustaja, Maanmittauslaitos) Osallistuu seurantaryhmän SR304 työhön (K. Serén)

6 InfraTM t OGC: Open Geospatial Consortium OGC(R) Standards, OGC Abstract Specifications, OGC Reference Model (ORM), Best Practices Documents, Discussion Papers, White Papers Open Geospatial Consortium, OGC. The Open Geospatial Consortium, Inc. (OGC) on voittoa tuottamaton kansainvälinen vapaaehtoisvoimin toimiva kansainvälinen yhteenliittymä, jonka aihepiirinä on paikkatietopalveluihin liittyvät alan de-facto standardit. Monet OGC:n täkeimmät standardit on otettu pohjaksi ISO/TC211:n tuottamiin ISO sarjan standardeihin. Barbara Sherman (jäsenyysasiat), bsherman@opengeospatial.org Carl Reed (tekniset määrittelyt, ohjelmat, jne.), creed@opengeospatial.org OGC TC/PC Meetings, Sydney, Australia, Geodeettinen laitos, Ilmatieten laitos ja Maanmittauslaitos ovat jäseniä. SFS Seurantaryhmä SR304: Juha Vartiainen (sihteeri, SFS) Osallistuu seurantaryhmän SR304 työhön (K. Serén) 3.4 INSPIRE-direktiivi Inspire-toimeenpanomäärittelyt IR, Palvelumäärittelyt, Tietotuotemäärittely Euroopan Unioni, Inspire-direktiivi EU:n lainsäädäntö julkishallinnon paikkatietojen hallinnasta ja julkishallinnon paikkatietopalvelujen toteutuksesta. Tekninen koordinaattoritaho: Joint Research Centre, Institute for Environment and Sustainability, Land Management Unit, ESDI Action Viimeisin tapahtuma: INSPIRE Conference Kraków, Puola, Maanmittauslaitos SFS seurantaryhmän SR304 kautta.

7 InfraTM t JHS Suositukset Kehityshankkeita JHS-suositukset Julkisen hallinnon tietohallinnon neuvottelukunta JUHTA, JHS-jaosto Suomen julkisen hallinnon paikkatietoihin liittyvä ohjeistus suositusmuodossa. Katso: Liite 2. Paikkatietoalan keskeinen lainsäädäntö ja standardit sekä JHS-suositukset Pekka Niemi, valtiovarainministeriö (JHS-jaoston sihteeri), jhs-sihteeri@jhs-suositukset.fi katso: SFS seurantaryhmän SR304 kautta. KuntaGML: JHS xxx Kunnan Paikkatietopalvelurajapinta, JHS xxx Kantakartan mallinnus ja tiedonsiirto, JHS xxx Asemakaavan mallinnus ja tiedonsiirto 4. Liittyvät rakenteet 4.1 buildingsmart IFC Kehityshankkeita IFC (Industry Foundation Classes), viimeisin versio IFC2x4 Release Candidate 2 julkaistu Kansainvälinen buildingsmart-konsortio (International Alliance for Interoperability) Talonrakennusalan tiedonsiirron sisällön ja formaattien standardi, joka kattaa arkkitehti-, rakenne- ja talotekniikkasuunnittelun sekä tuotannonohjauksen tietotarpeet (aikataulu-, kustannus- ja määrälaskenta). Viimeisin version sisältää työmaan ja tontin paikkatietoihin liittyvät tietorakenteet sekä paikkatieto- ja rakennuksen suunnittelutietojen väliseen muunnokseen tarvittavat tietorakenteet. (yleistiedot), (tekninen spesifikaatio ja kehityshankkeet) Viimeisin tapahtuma: buildingsmart Summit Week, Denmark, Suomi / Helsinki : o Seminaari ja IFD workshop, o BuildingSMART Nordic Boardin kokous. buildingsmart Finland (RTS EPT 22 BuildingSMART Finland -päätoimikunta) Seuranta Käynnissä olevat laajennushankkeet: buildingsmart infralaajennushanke valmisteilla (kts. kohta 2.3) buildingsmart siltalaajennushanke käynnissä (ei toimintaa tällä hetkellä)

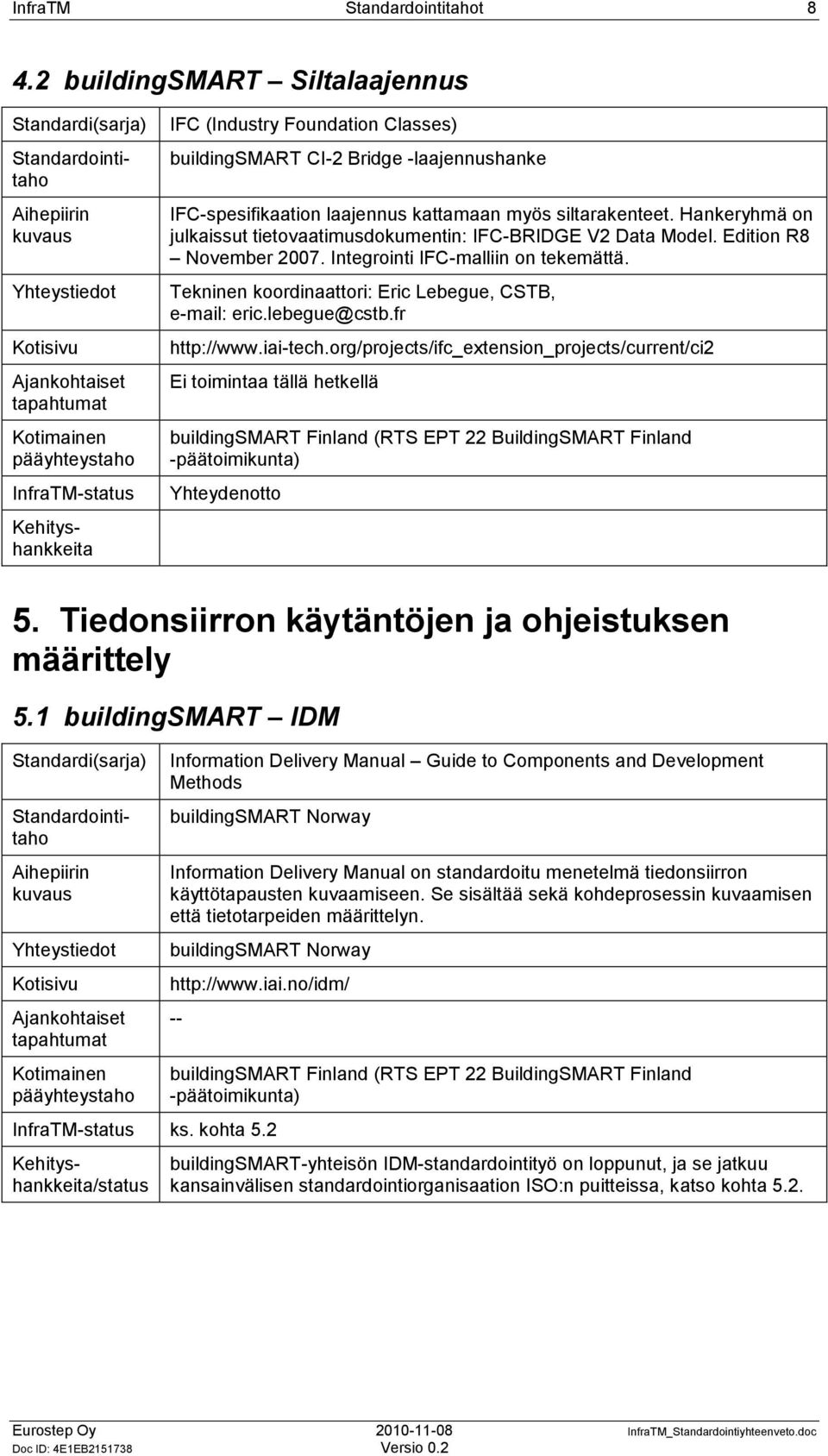

8 InfraTM t buildingsmart Siltalaajennus Kehityshankkeita IFC (Industry Foundation Classes) buildingsmart CI-2 Bridge -laajennushanke IFC-spesifikaation laajennus kattamaan myös siltarakenteet. Hankeryhmä on julkaissut tietovaatimusdokumentin: IFC-BRIDGE V2 Data Model. Edition R8 November Integrointi IFC-malliin on tekemättä. Tekninen koordinaattori: Eric Lebegue, CSTB, eric.lebegue@cstb.fr Ei toimintaa tällä hetkellä buildingsmart Finland (RTS EPT 22 BuildingSMART Finland -päätoimikunta) Yhteydenotto 5. Tiedonsiirron käytäntöjen ja ohjeistuksen määrittely 5.1 buildingsmart IDM Information Delivery Manual Guide to Components and Development Methods buildingsmart Norway Information Delivery Manual on standardoitu menetelmä tiedonsiirron käyttötapausten kuvaamiseen. Se sisältää sekä kohdeprosessin kuvaamisen että tietotarpeiden määrittelyn. buildingsmart Norway ks. kohta 5.2 Kehityshankkeita/status -- buildingsmart Finland (RTS EPT 22 BuildingSMART Finland -päätoimikunta) buildingsmart-yhteisön IDM-standardointityö on loppunut, ja se jatkuu kansainvälisen standardointiorganisaation ISO:n puitteissa, katso kohta 5.2.

9 InfraTM t ISO TC 59/SC 13 Organization of information about construction works IDM Kehityshankkeita ISO Building information modelling Information delivery manual ISO TC 59/SC13: International Organization for Standardization ISO, Technical Committee TC59, Sub-committee SC13: Organization of information about construction works Information Delivery Manual on standardoitu menetelmä tiedonsiirron käyttötapausten kuvaamiseen. Se sisältää sekä kohdeprosessin kuvaamisen että tietotarpeiden määrittelyn. Standardi perustuu buildingsmart-yhteisön piirissä tehtyyn IDM työhön, katso kohta 5.1. Ensimmäinen osa julkaistu: ISO :2010 Building information modelling Information delivery manual Part 1: Methodology and format Standards Norway SN Sihteeri: Eilif Hjelseth, ehj@standard.no Pj.: Kjell Ivar Bakkmoen (Norway) 2011 loppuun asti TC59/SC13 Kokous, , Pretoria (South Africa) Pekka Vuorinen, RTT, Pekka.Vuorinen@rakennusteollisuus.fi Standardiselvitys tehty Työn alla: ISO/NP : Building information modelling Information delivery manual -- Part 2: Management communication (hyväksytty uudeksi työaiheeksi ).

10 InfraTM t 10 Liite 1. Infra-alan standardien karkea tietosisältökartta Lähtötiedot Kohteet, rakenteet OGC, ISO19100-sarja perusmenetelmät ja formaatit infra-rakenteet väylät LandXML verkostot luettelotiedot metatiedot KuntaGML, JHS Inframodel väyläsuunnittelu otsikkotiedot, perusaineisto karttapohjat asemakaavat tie- ja katusuunnittelu ratasuunnittelu vesiväyläsuunnittelu aluemaiset rakenteet vesihuolto pohjatutkimustieto IFC / siltalaajennus silta-rakenteet talonrakennus Infra-formaatti tilat määrät rakenteet aikataulut LVIS kustannukset buildingsmart / IFC Liittyvät rakenteet

11 InfraTM t 11 Liite 2. Paikkatietoalan keskeinen lainsäädäntö ja standardit sekä JHS-suositukset Lähde: Paikkatietoalan JHS-työn tulevaisuus. JUHTA Julkisen hallinnon tietohallinnon neuvottelukunta, JHS-paikkatietoryhmä,
