1 moduuli Seppo Vehviläinen MX Electrix Oy 1

2 eql sähkön laadun hallinta MITTAUKSESTA RAPORTOINTIIN Jännitetasot Välkyntä Jännitekatkot Jännitekuopat Kokonaissäröt Harmoniset Epäsymmetriat Pätötehot Loistehot 2

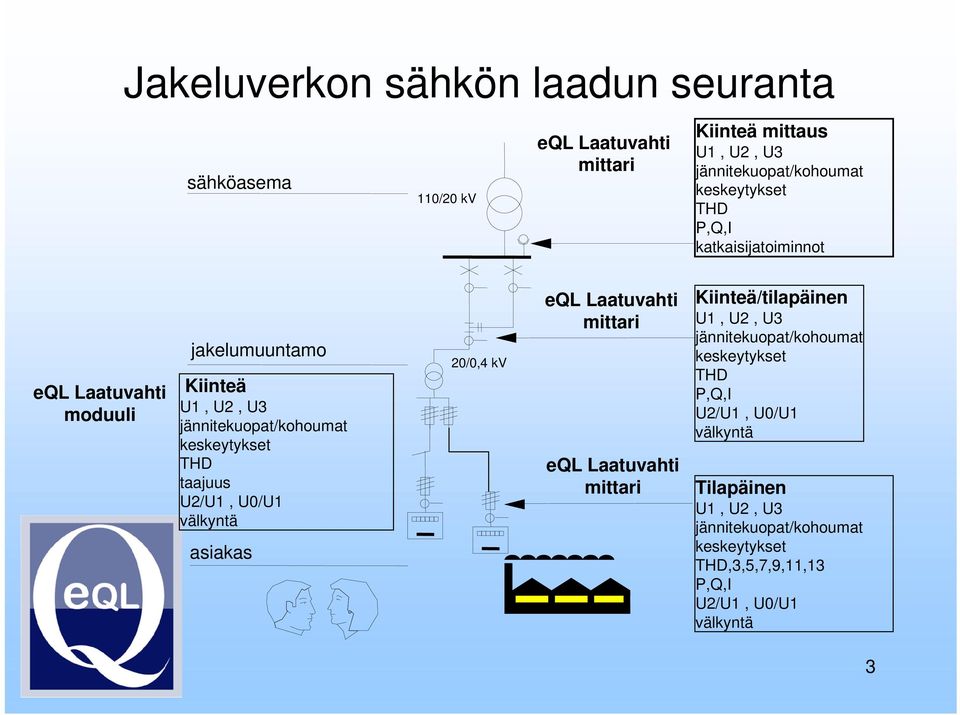

3 Jakeluverkon sähkön laadun seuranta sähköasema 110/20 kv eql Laatuvahti mittari Kiinteä mittaus U1, U2, U3 jännitekuopat/kohoumat keskeytykset THD P,Q,I katkaisijatoiminnot eql Laatuvahti moduuli jakelumuuntamo Kiinteä U1, U2, U3 jännitekuopat/kohoumat keskeytykset THD taajuus U2/U1, U0/U1 välkyntä asiakas 20/0,4 kv eql Laatuvahti mittari eql Laatuvahti mittari Kiinteä/tilapäinen U1, U2, U3 jännitekuopat/kohoumat keskeytykset THD P,Q,I U2/U1, U0/U1 välkyntä Tilapäinen U1, U2, U3 jännitekuopat/kohoumat keskeytykset THD,3,5,7,9,11,13 P,Q,I U2/U1, U0/U1 välkyntä 3

4 mittauksessa jännitesuureet laite asennettavissa laskutusmittarin liitinlevyn päälle erillisenä laitteena pinta-asennukseen sisältää oman GSM/GPRS moduulin kiinteät asennukset PJ-verkon valittuihin pisteisiin eql Laatuvahti esim. pitkien PJ-johtojähtöjen päihin tärkeille asiakkaille toimituksen jännitteen laadun seurantaan 4

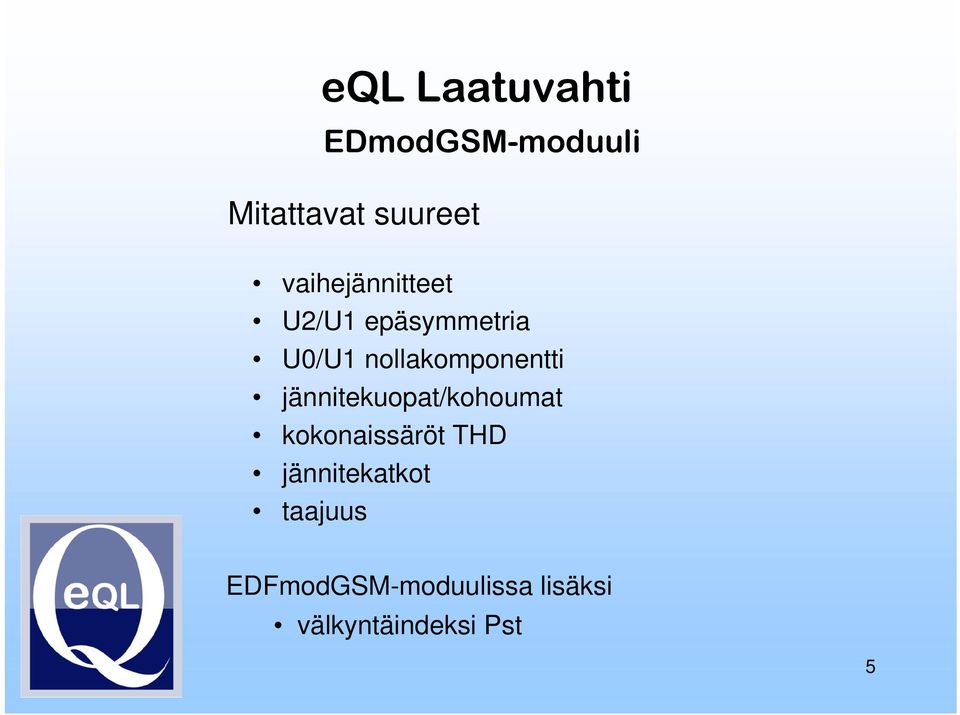

5 Mitattavat suureet vaihejännitteet U2/U1 epäsymmetria U0/U1 nollakomponentti jännitekuopat/kohoumat kokonaissäröt THD jännitekatkot taajuus EDFmodGSM-moduulissa lisäksi välkyntäindeksi Pst 5

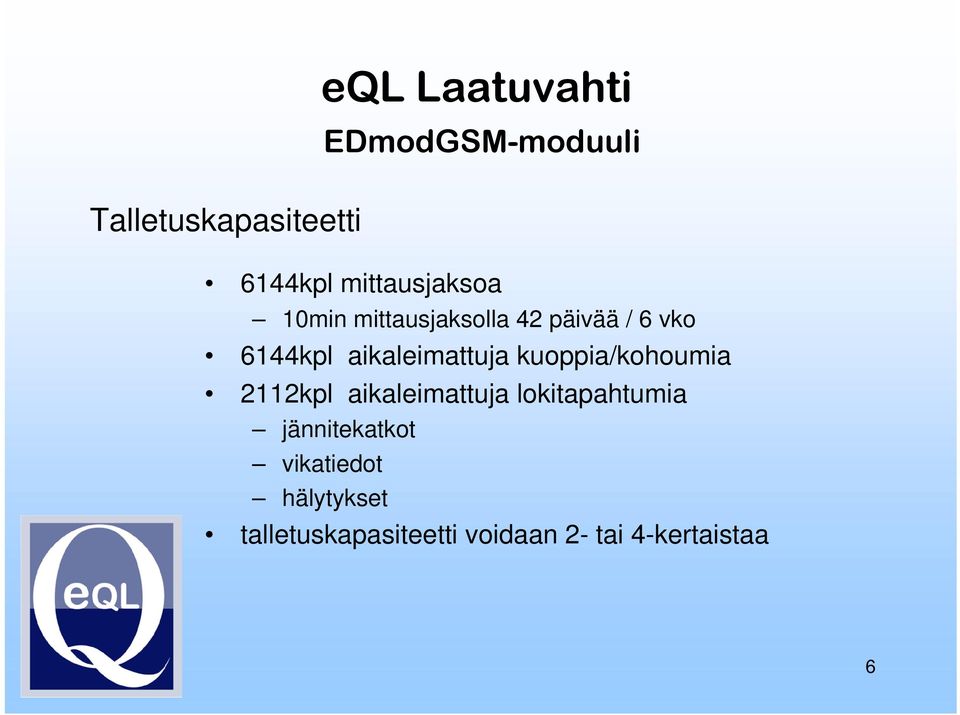

6 Talletuskapasiteetti 6144kpl mittausjaksoa 10min mittausjaksolla 42 päivää / 6 vko 6144kpl aikaleimattuja kuoppia/kohoumia 2112kpl aikaleimattuja lokitapahtumia jännitekatkot vikatiedot hälytykset talletuskapasiteetti voidaan 2- tai 4-kertaistaa 6

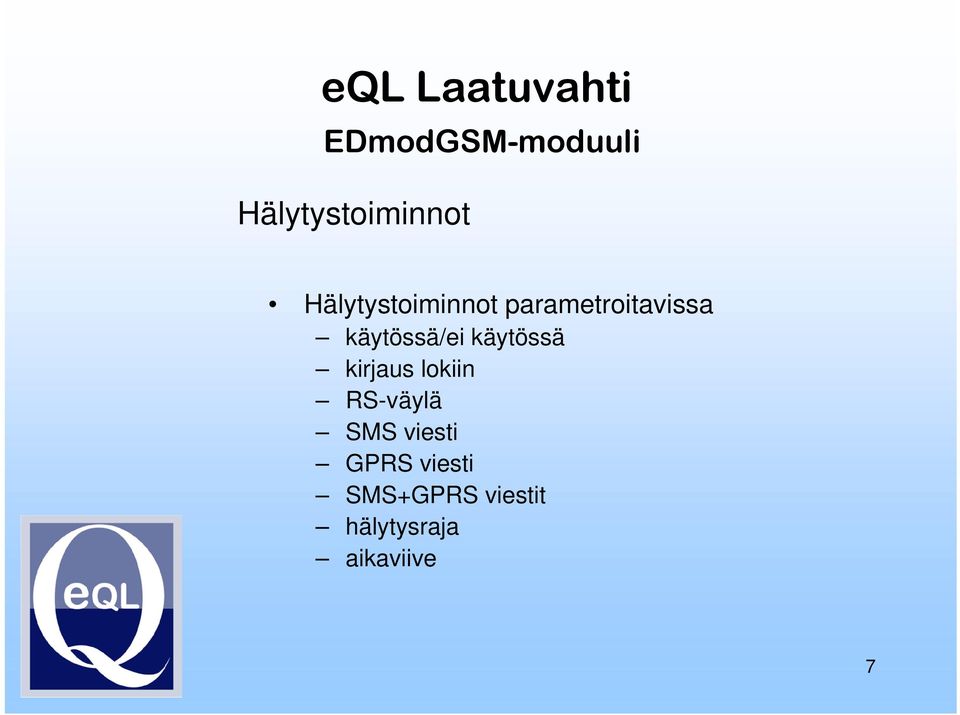

7 Hälytystoiminnot Hälytystoiminnot parametroitavissa käytössä/ei käytössä kirjaus lokiin RS-väylä SMS viesti GPRS viesti SMS+GPRS viestit hälytysraja aikaviive 7

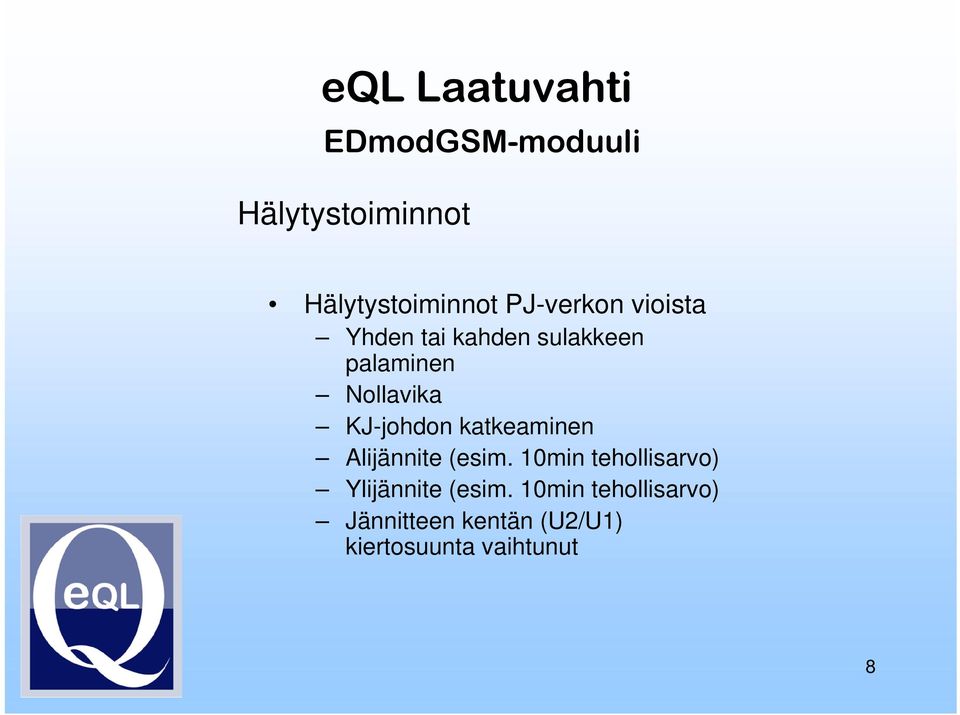

8 Hälytystoiminnot Hälytystoiminnot PJ-verkon vioista Yhden tai kahden sulakkeen palaminen Nollavika KJ-johdon katkeaminen Alijännite (esim. 10min tehollisarvo) Ylijännite (esim. 10min tehollisarvo) Jännitteen kentän (U2/U1) kiertosuunta vaihtunut 8

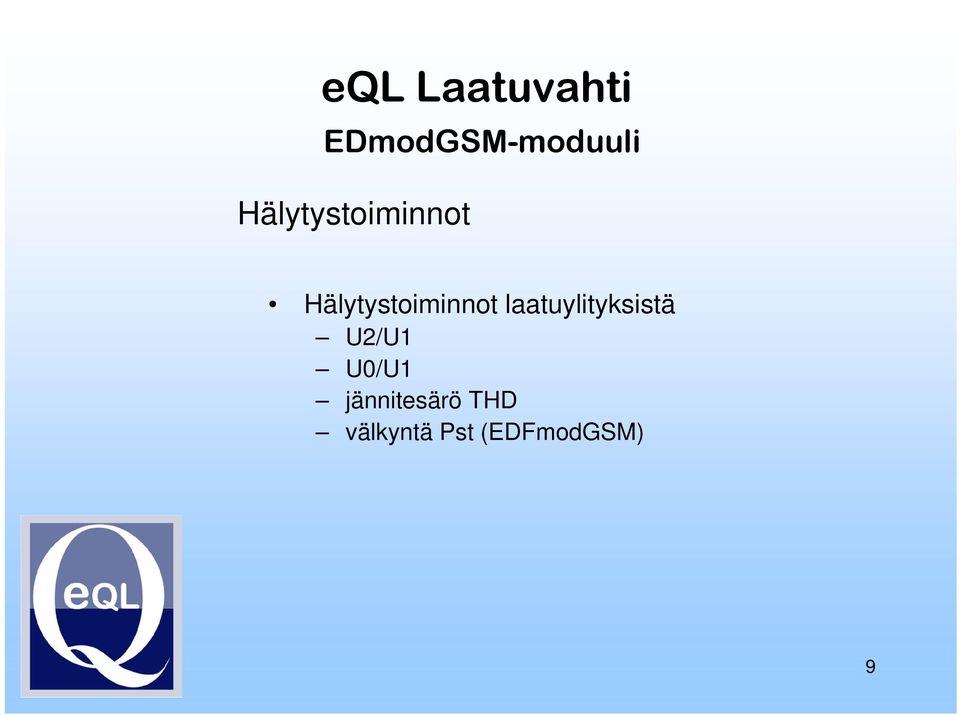

9 Hälytystoiminnot Hälytystoiminnot laatuylityksistä U2/U1 U0/U1 jännitesärö THD välkyntä Pst (EDFmodGSM) 9

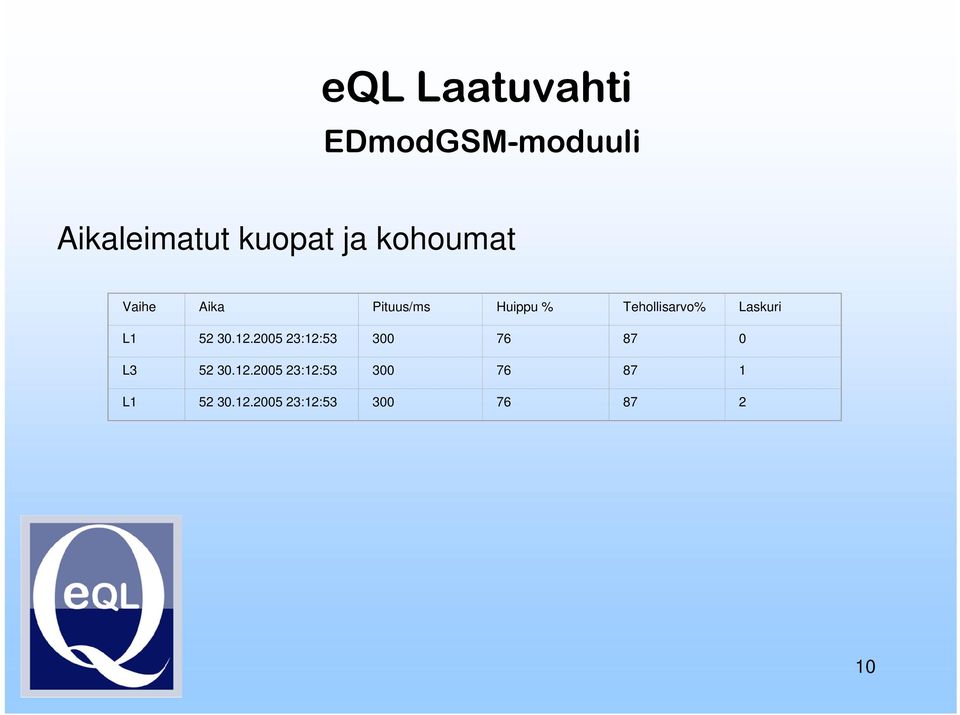

10 Aikaleimatut kuopat ja kohoumat Vaihe Aika Pituus/ms Huippu % Tehollisarvo% Laskuri L :12: L :12: L :12:

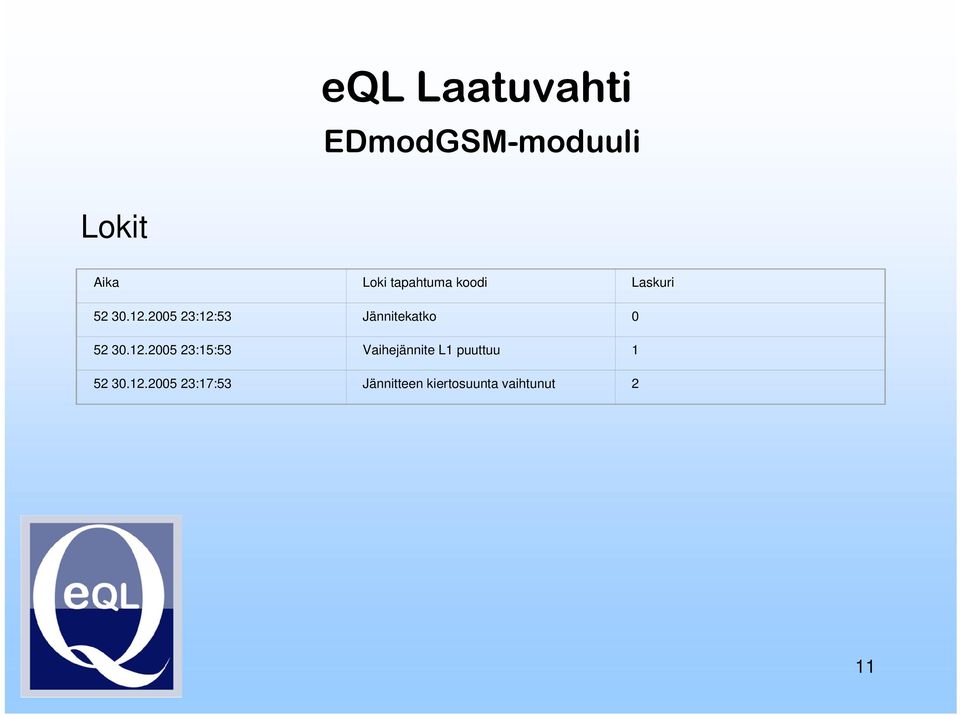

11 Lokit Aika Loki tapahtuma koodi Laskuri :12:53 Jännitekatko :15:53 Vaihejännite L1 puuttuu :17:53 Jännitteen kiertosuunta vaihtunut 2 11

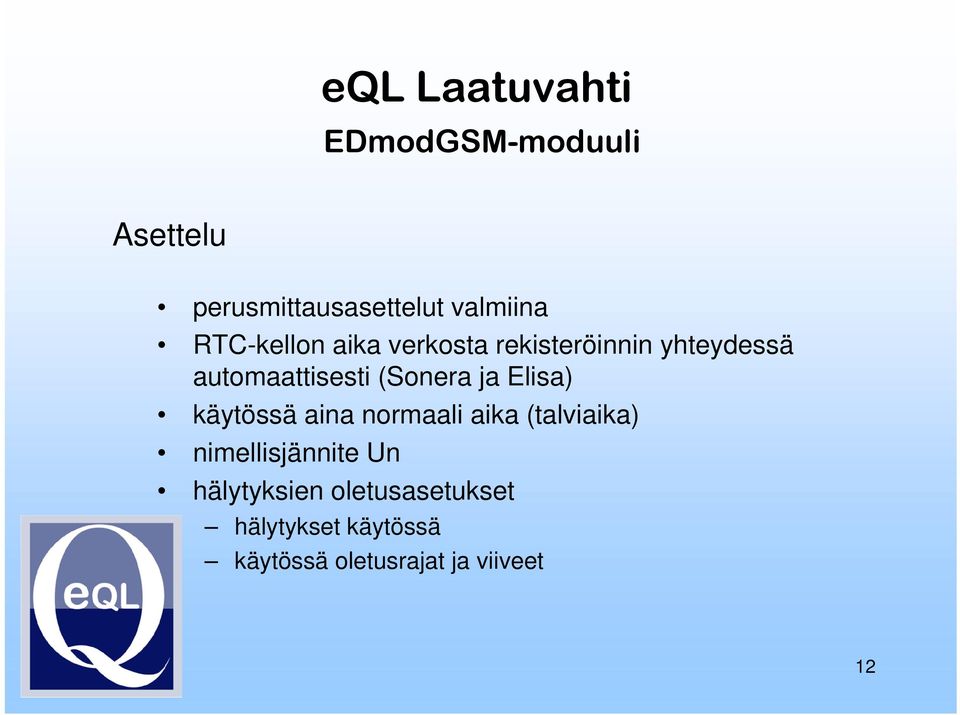

12 Asettelu perusmittausasettelut valmiina RTC-kellon aika verkosta rekisteröinnin yhteydessä automaattisesti (Sonera ja Elisa) käytössä aina normaali aika (talviaika) nimellisjännite Un hälytyksien oletusasetukset hälytykset käytössä käytössä oletusrajat ja viiveet 12

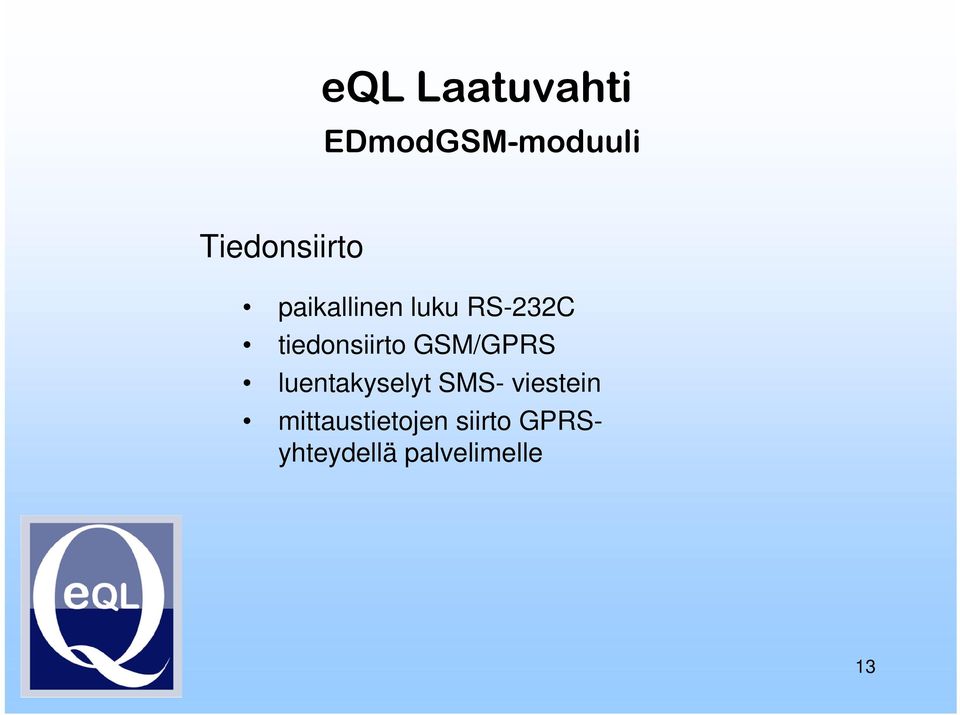

13 Tiedonsiirto paikallinen luku RS-232C tiedonsiirto GSM/GPRS luentakyselyt SMS- viestein mittaustietojen siirto GPRSyhteydellä palvelimelle 13

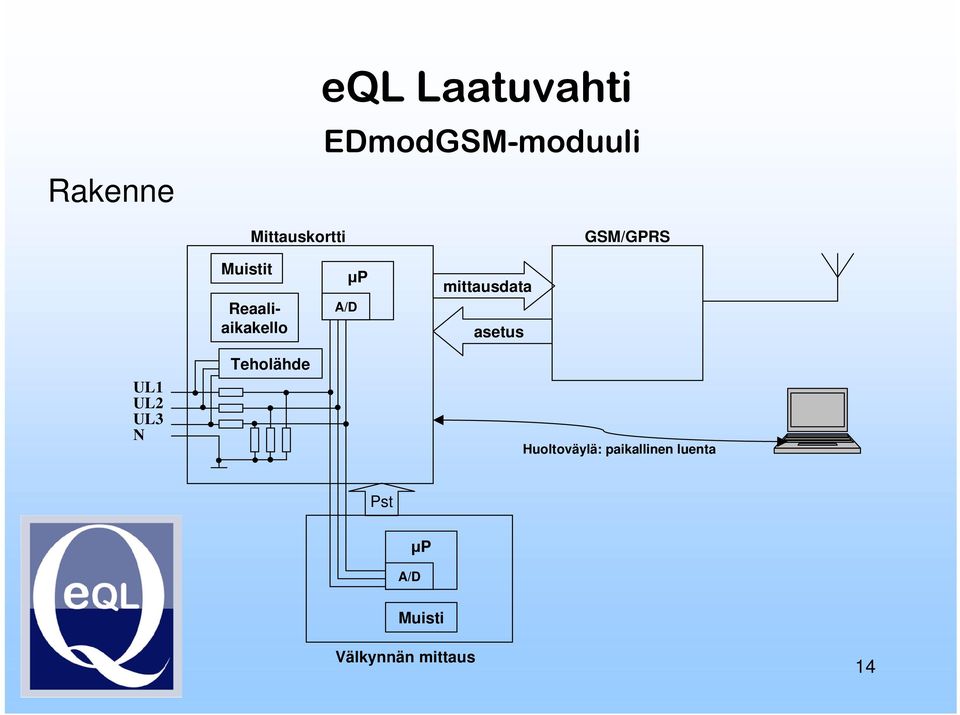

14 Rakenne eql Laatuvahti Mittauskortti GSM/GPRS Muistit Reaaliaikakello A/D µp mittausdata asetus UL1 UL2 UL3 N Teholähde Huoltoväylä: paikallinen luenta Pst A/D µp Muisti Välkynnän mittaus 14

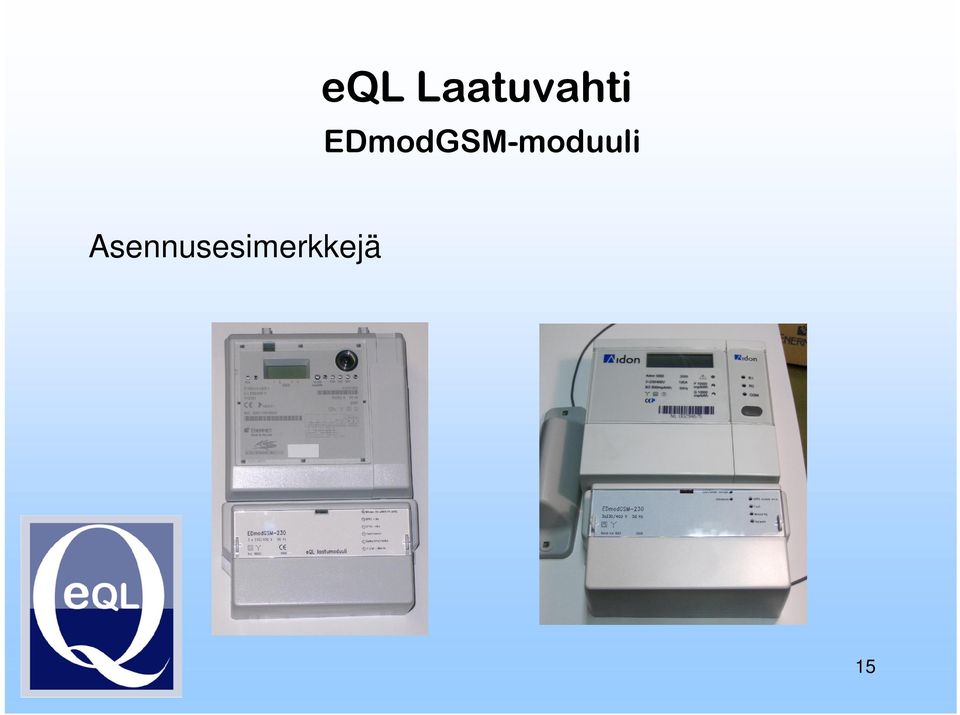

15 Asennusesimerkkejä 15

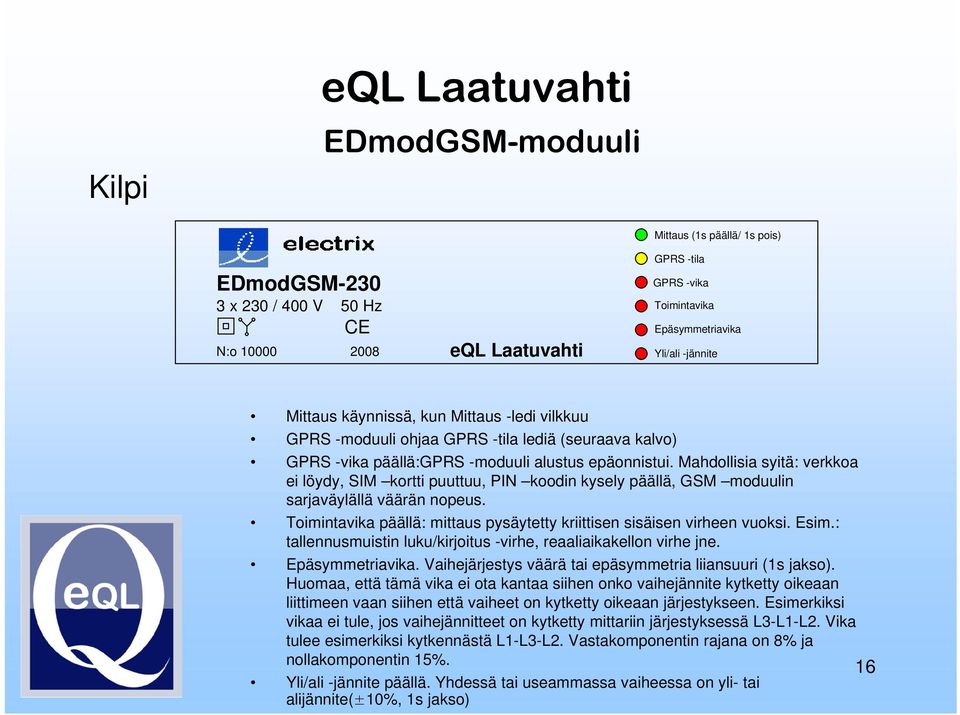

16 Kilpi eql Laatuvahti Mittaus (1s päällä/ 1s pois) EDmodGSM x 230 / 400 V 50 Hz CE N:o eql Laatuvahti GPRS -tila GPRS -vika Toimintavika Epäsymmetriavika Yli/ali -jännite Mittaus käynnissä, kun Mittaus -ledi vilkkuu GPRS -moduuli ohjaa GPRS -tila lediä (seuraava kalvo) GPRS -vika päällä:gprs -moduuli alustus epäonnistui. Mahdollisia syitä: verkkoa ei löydy, SIM kortti puuttuu, PIN koodin kysely päällä, GSM moduulin sarjaväylällä väärän nopeus. Toimintavika päällä: mittaus pysäytetty kriittisen sisäisen virheen vuoksi. Esim.: tallennusmuistin luku/kirjoitus -virhe, reaaliaikakellon virhe jne. Epäsymmetriavika. Vaihejärjestys väärä tai epäsymmetria liiansuuri (1s jakso). Huomaa, että tämä vika ei ota kantaa siihen onko vaihejännite kytketty oikeaan liittimeen vaan siihen että vaiheet on kytketty oikeaan järjestykseen. Esimerkiksi vikaa ei tule, jos vaihejännitteet on kytketty mittariin järjestyksessä L3-L1-L2. Vika tulee esimerkiksi kytkennästä L1-L3-L2. Vastakomponentin rajana on 8% ja nollakomponentin 15%. Yli/ali -jännite päällä. Yhdessä tai useammassa vaiheessa on yli- tai alijännite(±10%, 1s jakso) 16
