1 Automaatio-osaamista osaamista vuodesta 1984 Perustettu 1984 Yksityinen osakeyhtiö Henkilöstö 10 Liikevaihto 3 M Prosessiautomaation kenttälaitteet virtaus- ja painemittaukset päästömittaukset, analysaattorit kosteus- ja paksuusmittaukset hihnavaakat, tiheysmittaukset kytkimet (p, t, l, f) kaasuvalvonta Rakennusautomaatio kenttälaitteet järjestelmät 1 Sveitsiläisellä tarkkuudella energiaa säästäen Fr. Sauter AG, per Grindelwald, Aikakytkin katuvaloille perheyritys, pääkonttori Basel Tänään: n työntekijää (2/3, Sveitsi + Saksa) lv n. 250 milj euroa (2007) strategiset toimialueet taloautomaatiossa: komponentit 15% (lv) järjestelmät 60% palvelut 25% tuotekehitys ja tuotanto Sveitsissä markkinoiden 2. saksassa puhdastila VAV-sov. markkinajohtaja 2 1

Sveitsiläisellä tarkkuudella energiaa säästäen Fr. Sauter AG, per. 1910 Grindelwald, Aikakytkin katuvaloille perheyritys, pääkonttori Basel Tänään: n.

2 Automaatioasema modu Bit prosessori: Vapaastiohjelmoitava MPC MHz Käyttöjärjestelmä: Linux Muistit: 16 MB Flash 32 MB SDRAM 1 MB SRAM 512 kb EPROM Verkko: Ethernet 10/100 MHz Automaattinen tunnistus Standardi BACnet 3 I/O Modulit: modu530..modu570 I/O modulipohja (alusta) I/O elektroniikkamoduli Laajennusosat kahdeksaan I/O moduliin saakka Max. 154 I/O:ta I/O-väylä moduleille Laajennettavissa laajennusosan avulla 4 2

Standardi BACnet 3 I/O Modulit: modu530.

3 I/O Modulialusta, Elektroniikka 2 versiota 230 V alusta 12 liitintä 6 relettä 24 V alusta 24 liitintä max. 16 I/O modu530 : tulomoduli 8 DI + 8 UI modu550 : lähtömoduli 6 DO (relettä) modu551 : lähtömoduli 16 DO (avoin kollektori) modu570 : tulo/lähtömoduli 8 UI + 4 AO 5 Paikalliset käyttö-/näyttölaitteet: modu6.. BACnet yhdenmukaisuus: Kytkentä Hälytys / status tunnistaa tyypin Käsikäyttö ohitus Asetusarvon syöttö liitäntäarvo (ehdotus) modu630 : Näyttöyksikkö 16 LED (hälytys / status) modu650 F001 : Käyttöyksikkö LED:llä (1-taso) 6 DO (A,0-I) + 4 LED modu650 F002 : Käyttöyksikkö LED:llä (2-taso) 3 DO (A,0-I-II) + 4 LED modu670 : Käyttöyksikkö LED:llä (liukukosketin asetusta varten) 4 AO (A,0..100%) + 8 LED 6 3

4 Indikoinnit (LED) Perusmalli: Käy / Virhe Link (verkko ok) Toiminta Indikoinnin merkitys (yleisesti - Hälytys / status): Vilkkuva punainen valo = vahvistamaton hälytys Jatkuva punainen valo = vahvistettu hälytys Vihreä = Päällä / OK Keltainen = Käsikäyttö Tekstikentät: Kannen etu- ja takapuolelle CASE Suite:n kautta tulostus 7 Kommunikaatiomodulit: moducom Mahdollisuus kahteen kolmannen osapuolen liittymään: Modu525 yhteydessä Laitteisto: modu710 RS232 modu720 RS485 Protokollat: M-Bus Laskurit Modbus Jäähdytyslaitteet, ym. BACnet to XXX Gateway 8 4

etu- ja takapuolelle CASE Suite:n kautta tulostus 7 Kommunikaatiomodulit: moducom Mahdollisuus kahteen kolmannen osapuolen liittymään:

5 Paikallinen käyttöpaneeli: modu840 Integroitava operointiyksikkö Automaattinen erityiskäyttö (valikot) Älykäs yhden napin käsikäyttö Käännä ja paina 9 modu840 järjestelmän rakenne, näyttö Rakenteelliset näkymä-objektit BACnet lisäys Mittapisteluettelo: Kuvaus Hetkellisarvo Yksiköt statukset 10 5

Käännä ja paina 9 modu840 järjestelmän rakenne, näyttö Rakenteelliset

6 Web-toiminnallisuus Integroitu web-serveri SAUTER EY-modulo 5 automaatioasemissa. BACnet rakenteelliset näkymä-objektit BACnet lisäys Mittapisteluettelo Trendikäyrät Kuvat Ei tarvita - ohjelmointitaitoja Eikä lisäohjelmistoja tai -laitteistoja 11 moduweb valvomo kännykkään Havainnollinen moduweb mahdollistaa web-käytön myös kännykällä (Windows mobile 6, Opera mini jne.) Toiminnat: Kuvat Ohjaukset Analysointi Hälytykset BACnet Loop-objekti Säätää ja optimoi tavoitearvot: kp, Tn, Tv sekä muut säätöpiirin parametrit suoraan käyttäjän liittymän kautta. 12 6

lisäohjelmistoja tai -laitteistoja 11 moduweb valvomo kännykkään Havainnollinen moduweb mahdollistaa web-käytön myös kännykällä (Windows

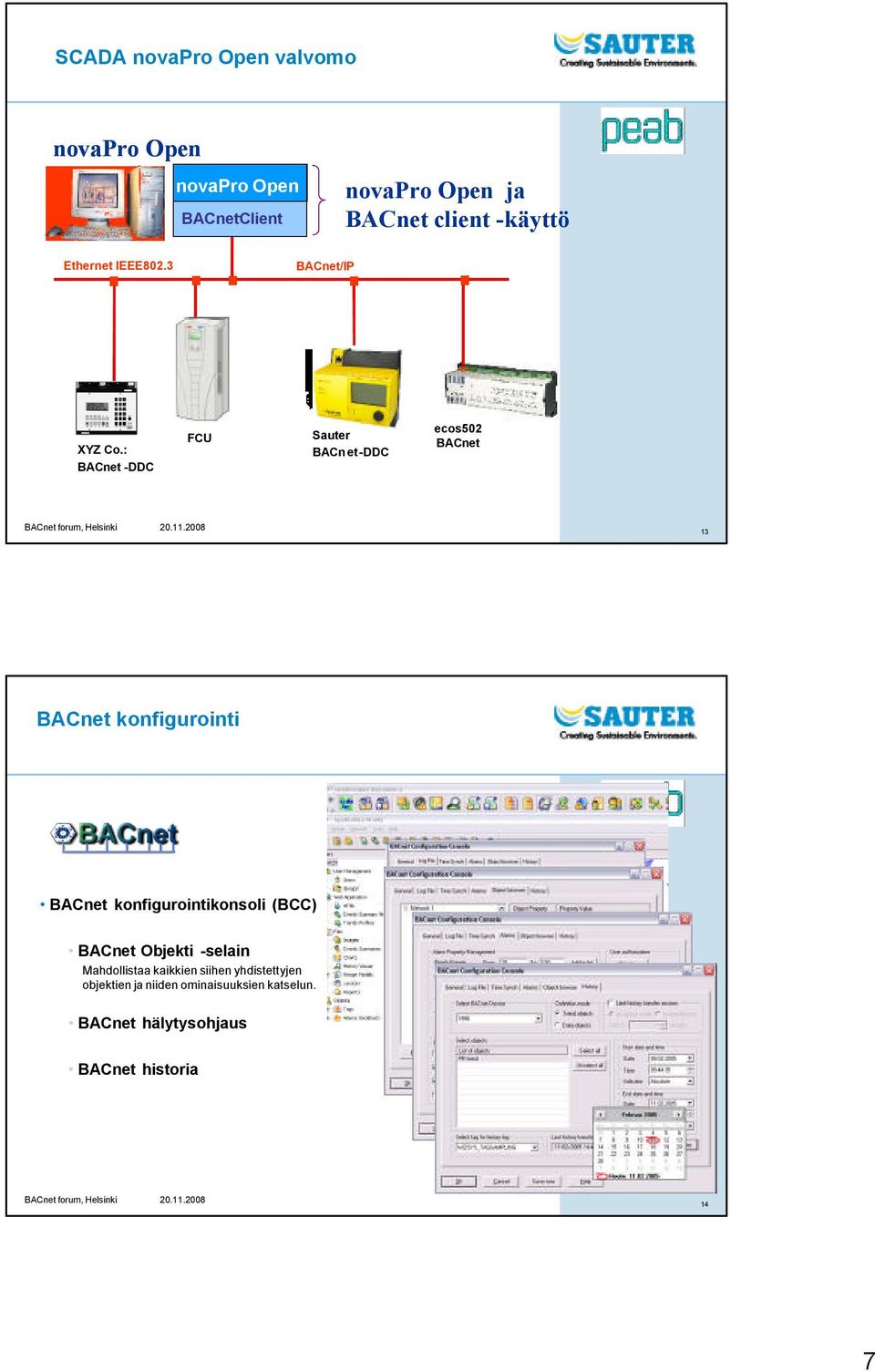

7 SCADA novapro Open valvomo novapro Open novapro Open BACnetClient - novapro Open ja BACnet client -käyttö Ethernet IEEE802.3 BACnet/IP - XYZ Co.: BACnet -DDC FCU Sauter BACn et-ddc ecos502 BACnet 13 BACnet konfigurointi BACnet konfigurointikonsoli (BCC) BACnet Objekti -selain Mahdollistaa kaikkien siihen yhdistettyjen objektien ja niiden ominaisuuksien katselun. BACnet hälytysohjaus BACnet historia 14 7

: BACnet -DDC FCU Sauter BACn et-ddc ecos502 BACnet 13 BACnet konfigurointi BACnet

8 novascheduler BACnet Objekti-selain Lista kaikista Aikataulu Objektit Kalenteri Objektit Yhteiskäyttöliittymä PCpohjaisille aikaohjelmille ja BACnet Aikataulu ja Kalenteri Objekteille. 15 jäsenenä 16 8

Yhteiskäyttöliittymä PCpohjaisille aikaohjelmille

9 Yhteenveto Moduliautomaatioasema Useita I/O moduleita laajennusta varten Alkuperäinen, integroitu BACnet Ethernet, Internet protokolla BACnet/IP Helppokäyttöinen Paikallinen käyttöpaneeli Sisältää Web-serverin Lukuisat toimintolohkot Vapaasti ohjelmoitavissa eri sovelluksiin Tehokas CASE Suite liitäntä - sovelluskirjastot Avoin uusille toiminnoille! Testattu toiminta Helppokäyttöinen Erittäin joustava Yhteensopivat vakiot Tehokas taloautomaatio 17 9
