1 Silent Tools TM Hoikkien työkalujen tuottava käyttö

2 Fokus värinöiden vähentämisessä Värinäalttiit työt vaarantavat koneistuksen tuottavuuden ja varmuuden, etenkin pitkillä vapaapituuksilla ja syviä taskuja koneistettaessa. Yksi mahdollisuus on pienentää lastuamisarvoja, kuten lastuamissyvyyttä, -nopeutta tai syöttöä, mutta hintana on todennäköisesti heikompi tuottavuus. Tuottavampi ratkaisu on käyttää värinävaimennettuja Silent Tools -työkaluja. Ainutlaatuiseen Silent Tools -valikoimaan kuuluu ulottuvia työkaluja ja liitäntäkappaleita niin sorvaukseen, jyrsintään kuin avarrukseen. Niiden sisäänrakennettu vaimennusjärjestelmä minimoi värinän. Silent Tools saattaa olla ainoa tuottava ratkaisu, jos työhön tarvitaan hoikka työkalu. Ne eivät ole kuitenkaan vain ongelmanratkaisijoita: lyhyemmillä vapaapituuksilla värinävaimennetut työkalut voivat nostaa tuntuvasti tuottavuutta. Nauti hiljaisuudesta!

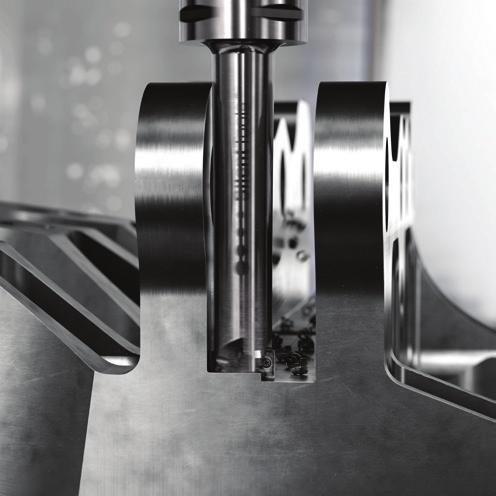

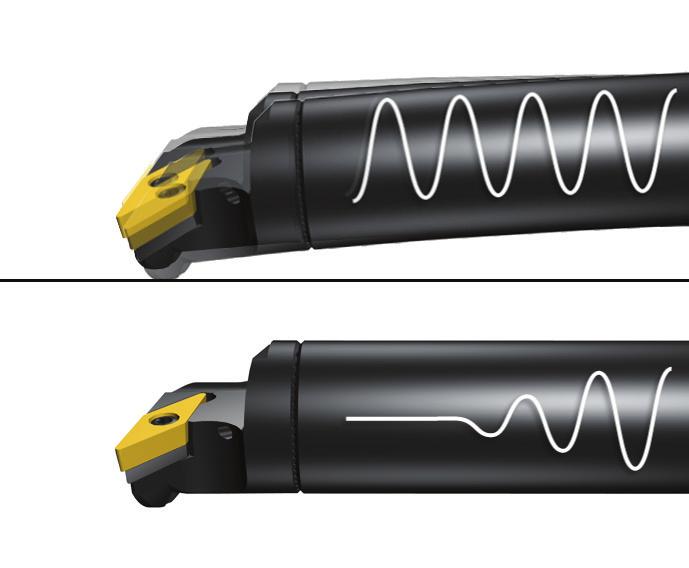

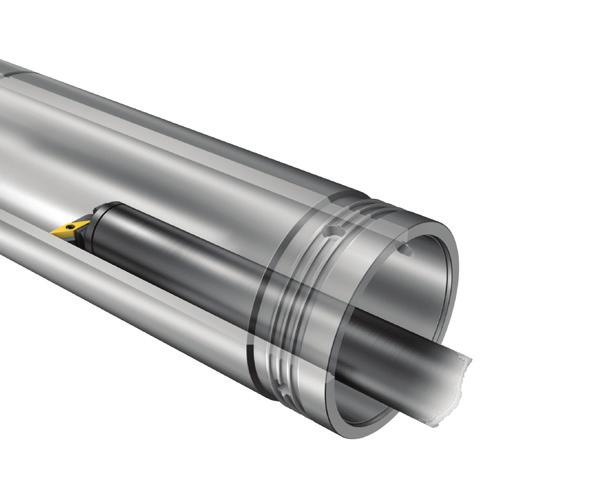

3 Silent ToolsTM -työkalujen edut Varmempi prosessi Parempi pinnankarheus Parempi tuottavuus Pienemmät kappalekustannukset Vaimentamattoman ja vaimennetun työkalun välinen ero värinässä. Työkalun sisällä on esisäädetty vaimennusmekanismi, joka muodostuu kumijousien varaan tuetusta raskaasta vaimennuskappaleesta. Jos työkalu pyrkii värisemään, mekanismi vaimentaa sen liike-energian. Värinättömyys auttaa nostamaan tuottavuutta merkittävästi. Hylsyn sisäsorvaus Paras ulottuvuus elliptisillä Silent Tools -liitäntäkappaleilla CoroTurn SL ja Silent Tools -sorvauspuomi Kulmajyrsintää CoroMill 490:llä Lentokoneen titaanisen laskutelineosan jyrsintää CoroMill 390:llä

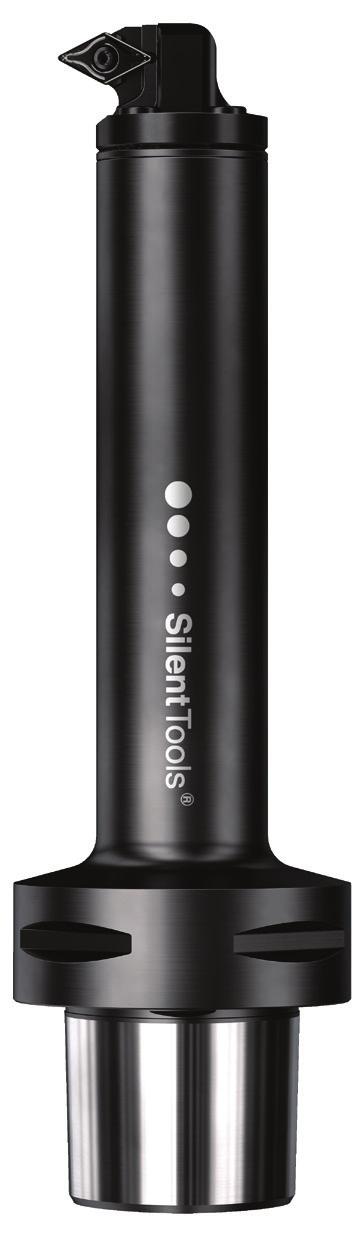

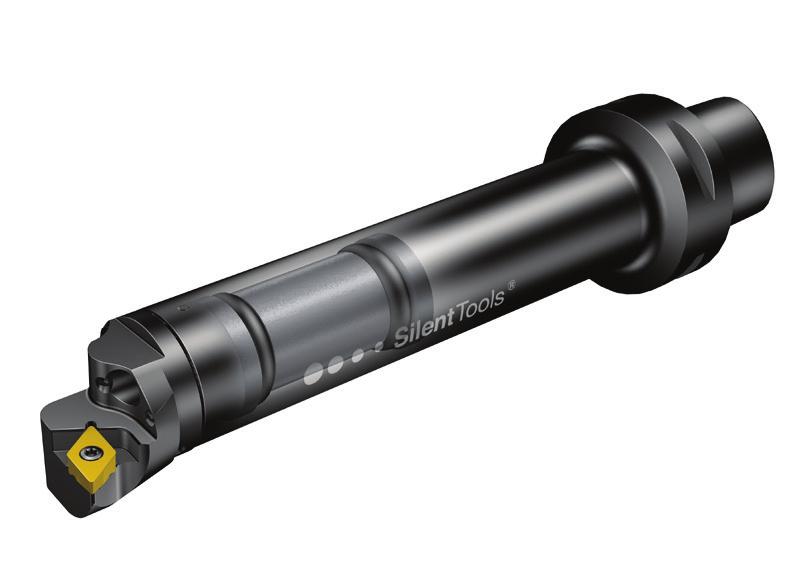

4 Silent Tools TM sorvaukseen Varmaa ja tuottavaa sorvausta Silent Tools -sorvauspuomit Sisäpuolinen sorvaus on erittäin värinäaltis koneistusmenetelmä. Työkalun tulisi aina olla mahdollisimman isokokoinen ja vapaapituuden mahdollisimman lyhyt, jotta päästään parhaaseen tukevuuteen ja tarkkuuteen. Sorvauspuomin valinta vaikuttaa merkittävästi koneistusratkaisun taloudellisuuteen. Silent Tools -sorvauspuomit ovat ihanteellinen valinta onnistuneeseen sorvaukseen vapaapituusalueella 4 14 kertaa puomin halkaisija. Värinävaimennettuja vakiopuomeja saa halkaisija-alueella mm (0,630 9,84 tuumaa). Helposti vaihdettavan teräpään ja tukevan kiinnityksen ansiosta modulaarinen CoroTurn SL -järjestelmä on vakioratkaisu kaikissa värinävaimennetuissa Silent Tools -sorvauspuomeissa. Yhdistelmä on erittäin monipuolinen, ja laaja teräpäävalikoima kattaa useimmat tarpeet. Tukevaa kierresorvausta kaikkiin tarpeisiin Ultratukeva CoroThread 266 -sorvausjärjestelmä kattaa lähestulkoon kaikenlaiset sisä- ja ulkokierteet. Sen ilock -lukitus on suunniteltu kestämään äärimmäisetkin kierresorvauksen aikana terään kohdistuvat lastuamisvoimat. Terän huippuvarma kiinnitys takaa kierteiden tarkkuuden, hyvän pinnankarheuden ja tasalaatuiset tuotteet. CoroThread 266 on erittäin tukeva pitkillä vapaapituuksilla. Kierresorvaukseen tarkoitetut värinävaimennetut Silent Tools -sorvauspuomit kestävät sisäpuolisessa koneistuksessa syntyviä isoja radiaalisia lastuamisvoimia ja säilyttävät tarkkuutensa vaativimmissakin koneistusolosuhteissa.

5 Tarkkaa ulottuvuutta elliptisillä puomeilla Elliptisillä Silent Tools -liitäntäkappaleilla saa parhaan ulottuvuuden syviin taskuihin. Yhdessä CoroTurn SL -teräpäiden kanssa niillä saadaan kevyt ja erittäin tukeva työkalu, joka soveltuu erinomaisesti esimerkiksi venttiilien tiivistepesien tapaisten muotojen koneistukseen. Optimoitu työkalu auttaa päihittämään ahtaisiin aukkoihin ja pitkiin vapaapituuksiin liittyvät haasteet ja takaa huipputukevan koneistuksen. Asiakastapaus Suoritusarvot: Laipallisen laakerikotelon koneistus Laipallisen laakerikotelon koneistuksessa esiintyneet värinät heikensivät asiakkaan tuottavuutta. Asiakas käytti teräspuomia, joka pakotti viimeistelemään reiän erillisessä työvaiheessa. Työkalun vaihtaminen Silent Tools -puomiin toi valtavan parannuksen tuottavuuteen. Värinät vähenivät ja pinnankarheus parani ja samalla koneistusaika lyheni, kun rouhinta ja viimeistely suoritettiin samalla työkierrolla. Myös korvatulppien kulutus väheni. Työvaihe: Syvä sisäsorvaus, rouhinta ja viimeistely Lastuttava aine: CMC 02.1, MC P2.2.Z.AN seosteräs, takokappale Liitäntäkappale: A570-3C D Terä: TNMG 332-QM, laatu GC4215 Sandvik Coromant Kilpailija v c m/min (jalkaa/min) Rouhinta: 99 (325), viimeistely: 152 (500) Rouhinta: 67 (220) f n mm/kierr. (tuumaa/kierr.) Rouhinta: 0,406 (0,016), viimeistely: 0,559 (0,022) Rouhinta: 0,356 (0,014) a p mm (tuumaa) 3,18 (0,125) 3,18 (0,125) Tulokset Aikasäästö 15 min/osa Tuottavuuslisäys, rouhinta 132 % Tuottavuuslisäys, viimeistely 160 % +132 % Rouhinnan tuottavuus +160 % Viimeistelyn tuottavuus

6 Silent Tools TM -työkalut jyrsintään Maksimoi jyrsinnän tuottavuus Ilmeisistä eroistaan huolimatta pyörivillä työkaluilla ja sorvaustyökaluilla koneistettaessa on otettava huomioon pitkälti samat tekijät, kuten työkappaleen kiinnitys ja työstökoneen tukevuus. Ota jyrsinnästä kaikki irti Silent Tools -työkaluilla. CoroMill 390 integroidulla värinävaimennuksella Sisäänrakennetulla Silent Tools -teknologialla varustetut erittäin pitkät ja monikäyttöiset CoroMill 390 -varsijyrsimet auttavat takaamaan koneistuksen tukevuuden, vaaditun pinnankarheuden ja työkappaleen hyvän laadun. Tämän ansiosta halkaisijaltaan pienten, ohennetuilla varsilla varustettujen jyrsinten tuottavuus on omaa luokkaansa. Värinän minimoivan ja tuottavuuden optimoivan ratkaisun saa teräkokoihin 07 ja 11. CoroMill 390 -jyrsinperhe kattaa monenlaiset koneistustyöt, kuten kulmajyrsinnän ja taskujen koneistuksen. Jyrsimet sopivat ihanteellisesti vinoon sisäänsyöttöön ja nousuinterpolaatioon. Värinätöntä uranjyrsintää Värinävaimennetut CoroMill QD -jyrsimet tarjoavat ulottuvuutta, ja myös värinät pysyvät kurissa puomin halkaisijaan nähden jopa kuusinkertaisilla vapaapituuksilla. Uranjyrsinnän värinäalttiutta pitkillä vapaapituuksilla voi vielä vähentää valitsemalla kevytleikkuisia teriä käyttävän jyrsimen. Käytä CoroMill QD:tä ja Silent Tools -puomeja ulottuvuutta vaativaan sisä- tai ulkopuoliseen uranjyrsintään sekä putkien, koteloiden ja holkkien halkaisuun.

7 Silent Tools -liitäntäkappaleet jyrsintuurnalla Tuurnamallisia Silent Tools -liitäntäkappaleita on saatavissa lukuisiin jyrsinkonsepteihin ja hyvin erilaisiin työvaiheisiin, kuten ulottuvuutta vaativaan tasojyrsintään, syvään kulmajyrsintään ja sivujyrsintään sekä taskujen, urien ja muotojen jyrsintään. Ohennetut liitäntäkappaleet nimelliskokoisilla jyrsimillä ovat tuottavin vaihtoehto syvien taskujen koneistukseen, kun taas nimellishalkaisijaiset liitäntäkappaleet ja ylikokoiset jyrsimet sopivat parasta jäykkyyttä ja kapasiteettia vaativiin töihin. Tuottavuusetu: Lyhyillä liitäntäkappaleilla ainakin 50 % ja pitkillä jopa 300 % parempi tuottavuus kuin vastaavilla työkaluilla ilman värinävaimennusta Työkalun pituus: 4 8 rungon halkaisija Luotettavaa koneistusta isoissa koneistuskeskuksissa Coromant EH:lla Silent Tools -liitäntäkappaleet sopivat syvien muottien, Pelton-juoksupyörien, Francis-turbiinin juoksupyörän siipien ja siipipyörien taskujen ja muotojen jyrsintään. Valitse joko CoroMill 216- tai CoroMill 316 -sädevarsijyrsin, CoroMill 300 pyöreillä terillä tai CoroMill 415 -suursyöttöjyrsin ja Coromant EH -kiinnitys.

8 Silent Tools TM -työkalut avarrukseen Monipuolista avarrusta pitkillä vapaapituuksilla Suurten ja syvien reikien sisäpuolinen avarrus on erittäin värinäaltis työvaihe etenkin pitkillä vapaapituuksilla. Värinä aiheuttaa pinnankarheus- ja mittatarkkuusvirheitä, kuluttaa teriä ja konetta ja pahentaa melua. Ongelmat on mahdollista välttää ainoastaan tukevalla työkaluratkaisulla. Sandvik Coromantin valikoima sisältää rouhintaan ja viimeistelyyn tarkoitettuja Silent Tools -avarrustyökaluja. Puomin ja vaimennetun liitäntäkappaleen välillä on vahva optimoitu kiinnitys, ja samoja liitäntäkappaleita ja puomeja voidaan käyttää sekä rouhintaan että hienoavarrukseen. Näin saadaan erittäin monikäyttöinen, modulaarinen ratkaisu, josta voidaan koota aina tarvittava työkalukokoonpano. Värinätöntä rouhinta- ja viimeistelyavarrusta Värinävaimennetut viimeistely- ja rouhinta-avartimet parantavat koneistuksen tuottavuutta ja tarkkuutta vapaapituuksilla 3 10 x rungon halkaisija. Silent Tools -työkalu antaa mahdollisuuden kaksinkertaistaa lastuamissyvyys pitkillä vapaapituuksilla tinkimättä koneistuksen tuottavuudesta. Silent Tools -teknologialla varustettu CoroBore BR20 on uuden sukupolven rouhintaavarrustyökalujamme. Monikäyttöisen työkalun ratkaisuihin lukeutuvat mm. terien differentiaalijako, tarkat lastuamisnestesuuttimet sekä porrasavarrusmahdollisuus. Avartimessa käytetään siihen suunniteltuja, nelisärmäisiä CoroBore 111 -teriä. CoroBore BR20 muodostaa yhdessä CoroBore 825- ja CoroBore 826 -viimeistelyavartimien kanssa ihanteellisen ratkaisun halkaisijaltaan pienten, tarkasti toleroitujen reikien koneistukseen erinomaisella pinnankarheudella. Monipuolinen CoroBore XL -järjestelmä on ihanteellisen tukeva ratkaisu isojen, enintään 1275 mm:n (50,197 tuuman) halkaisijoiden rouhinta- ja viimeistelyavarrukseen ilman värinöitä. Värinävaimennetut CoroBore BR20 ja CoroBore 825 pienille, korkeintaan 167 mm:n (6,57 tuuman) halkaisijoille. Isojen halkaisijoiden CoroBore XL ja kevyet puomit, jotka ovat yhteensopivia nykyisten rouhintaan ja hienoavarrukseen tarkoitettujen luistien ja teräelementtien kanssa.

9 CoroBore XL ja värinävaimennettu Silent Tools -liitäntäkappale laskutelineen avarruksessa. Suoritusarvot: Kammion viimeistely Asiakastapaus Asiakas valmistaa komponenttia vuodessa, mutta ongelmana oli vaadittuun pinnankarheuteen pääseminen ilman värinöitä. Ennen viimeistelyä suoritettiin kaksi rouhintatyökiertoa, jolloin reiän keskitystarkkuuden virhe oli 0,02. Silent Tools -työkalu lyhensi kappalekohtaista koneistusaikaa jopa 12,3 minuuttia. Muita tervetulleita parannuksia olivat värinättömyys, hyvä pinnankarheus viimeistelyssä ja reiän kartiomaisuuden häviäminen. 0,8 mm:n säde tuotti paremmat tulokset kuin aiempi 0,4 mm:n säde, koska syöttöä voitiin nostaa ja koneistus oli tukevampaa. Työkappale: kammio, hakkaavaa lastuamista Lastuttava aine: alumiini 6082, CMC Työvaihe: viimeistely Kone: Biglia Smart Turn B1200 L, HSK 63 Lastuamisneste: emulsio Sandvik Coromant Peruskartio C % Ajansäästö/työ-kpl Kilpailija Työkalu C6-R825C-FAG 307A, R825-AF23STUC1103 Moduulityökalu, HSK 63 Halkaisija, mm Työkalun pituus, mm Terä TCGX AL H10 v c m/min (jalkaa/min) ( ) 100 (328) n, kierr./min f n mm/kierr. (tuumaa/kierr.) 0,15 (0,006) 0,15 (0,006) a p mm (tuumaa) 0,15 (0,006) 0,15 (0,006) Tulokset Kustannukset/työkappale 3 2,73 15 Aikasäästö Noin 12 min/työkappale

10 Erikoistyökalut erikoistarpeisiin Vakiomalliset Silent Tools -työkalut antavat hyvät mahdollisuudet optimoituihin ja tuottaviin koneistusratkaisuihin, mutta jos tarvitset yksilöllisen ratkaisun, ratkaisu löytyy erikoistyökaluistamme. Arvioimme yhdessä tarpeesi ja kehitämme prosessiisi parhaan mahdollisen ratkaisun. Värinävaimennetut erikoispuomit ovat usein kartiomallisia, elliptimäisiä ja/tai kaarevia sekä konekohtaisella kiinnityksellä varustettuja. Puomin maks. vapaapituus on 14 x puomin halkaisija (BD). Kysy lisää erikoisratkaisuista edustajaltamme. Värinävaimennettu Silent Tools -erikoistyökalu sisäsorvaukseen. Silent Tools ja antureihin perustuva värinänvaimennusteknologia Verkkoon liitettyjen Silent Tools + -työkalujen avulla voit valvoa työkaluja ja koneistusta etänä ja optimoida koneistusprosessisi. Integroiduilla antureilla ja Bluetooth-tiedonsiirrolla varustetut liitäntäkappaleet parantavat prosessin hallintaa ja varmuutta sisäsorvauksessa pitkillä vapaapituuksilla.

11 Konekohtaiset suorituskykyiset Silent Tools -sorvauspuomit Sandvik Coromantin valikoimassa on konekohtaisia sorvauspuomeja, joiden halkaisija on mm ja suurin vapaapituus jopa 14 x puomin halkaisija. Puomien etupäässä on valmius automaattiseen työkalunvaihtoon, mikä mahdollistaa erilaiset työkalukokoonpanot ja lyhyimmät seisokit. Puomien läpijäähdytys sallii maks. 350 baarin (5076 psi:n) nestepaineen. Suihkumoottorin akselin koneistusta Silent Tools + -erikoispuomilla, jonka halkaisija (BD) on 120 mm ja vapaapituus 16 BD.

12 Laskelmoitua menestystä Sandvik Coromantin kätevät sovellukset auttavat saamaan parhaan tuoton investoinnillesi. CoroPlus ToolGuide -sovelluksesta saat nopeasti täsmällisen työkalusuosituksen, ja tuottavuuslaskimien avulla voit laskea syntyneet säästöt ja maksimoida tuoton. Investointi värinävaimennettuihin Silent ToolsTM -työkaluihin maksaa itsensä nopeasti takaisin, sillä koneistuksen tuottavuus paranee ja hylkyä tulee vähemmän. Voit laskea Silent Tools -investointisi tuoton (ROI) takaisinmaksulaskimillamme. Syöttämällä muutaman lähtötiedon näet saman tien laskelman investoinnin tuotosta ja takaisinmaksuajasta verrattuna vaimentamattomiin työkaluihin. Anna vaadittavat tiedot ja olet matkalla kohti laskelmoitua menestystä! Laskimet ja muuta hyödyllistä tietoa, esimerkiksi kattavan koneistusoppaan, löydät osoitteesta Pääkonttori: AB Sandvik Coromant SE Sandviken, Sweden Sähköposti: C-1040:166 fi-fi AB Sandvik Coromant 2016
