JYRSINTÄ 2 TUOTELUETTELO JA TEKNINEN OPAS 2008
|
|
- Jalmari Kyllönen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 DANMARK Seco Tools A/S Park Allé 350A 2605 Brøndby Tel Fax FINLAND Seco Tools OY Kirvesmiehenkatu Helsinki Tel (0) Fax (0) SECO NORDIC Fagersta SVERIGE NORGE Seco Tools A/S Postboks Lørenskog Tel Fax SVERIGE Seco Tools AB Försäljning, Sverige Fagersta Tel. +46 (0) Fax. +46 (0) JYRSINTÄ 2 TUOTELUETTELO JA TEKNINEN OPAS 2008 SORVAUS JYRSINTÄ 1 JYRSINTÄ 2 VARSIJYRSIMET REIÄNVALMISTUS TYÖKALUT JA PITIMET SECO-CAPTO Seco Tools AB, Fagersta, Sweden. Tel ST FI SECO TOOLS AB, Grafiska Byrån Örebro/PA Group Karlstad 2008
2 Seco Toolsilla on maailmanlaajuinen maine johtavana kovametallityökalujen ja niihin liittyvien tuotteiden toimittajana sekä merkittävä asema työstösovelluksien tietojen välittäjänä. Secolla on yli tuoteriviä työkalunpitimistä lastuavaan särmään, kattaen jopa erikoisimmat työstösovellukset.
3 Sisällysluettelo Aksiaalijyrsintä Kopiojyrsimet Suuren syötön jyrsimet Kääntöterät Combimaster Minimaster Lastuamisarvot Seco aineryhmät Seco aineryhmät Työstettävät aineet aineryhmittäin Aksiaalijyrsintä Kopiojyrsimet Seco aineryhmät Lastuamisarvot Minimaster Combimaster Kääntöterät Suuren syötön jyrsimet 409
4 Aakkosnumeerinen hakemisto Pitimet Tyyppi Sivu Tyyppi Sivu , / S HFA , B BC BD BM BS BW C Combimaster E E E E E E E E E E E E E
5 Aakkosnumeerinen hakemisto Kääntöterät Tyyppi Sivu Tyyppi Sivu A APFT APKT R RD..06M RD RD..10T RP RP..16/ S SCET SCEX SPMT SPMX SPMX SPMX SPMX12T SPMX V VPGX X XOEX XOEX XOMX XPKX
6 Aksiaalijyrsintä Koodiavain Koodiavaimen jotkut osat voivat vaihdella eri jyrsinjärjestelmissä Oikeakätinen pyörimissuunta Tyyppi Jyrsimen halkaisija Kääntöterän koko 217= Kun varsi 220 = Jyrsintuurnalle Varren halkaisija Varsityyppi A = Jyrsimen rungossa jäähdytysnestekanavat Työstötapahtumat Aksiaalijyrsintä Vino sisäänsyöttö Kierukkainterpolointi Poraus Pitkät ulottumat Epävakaat olosuhteet Ensivalinta viimeistelyjyrsintään Soveltuu myös 1 5 Halk. alue mm Ks. sivu 416. Tehokas jyrsin viimeistelyjyrsintään. Suositellaan erityisesti tehtäviin, joissa tarvitaan pitkiä ulottumia. Voidaan käyttää sekä alas- että ylöskopioinnissa kaikissa materiaaleissa. Kiinteät teräsijat, normaalihampainen. Kääntöterätyypit XO Kääntöteräkoko 09 mm Maks. ap 6 (1)* mm (radiaalilastuamissyvyys) *a p a maks. 1 mm ylöskopioinnissa Ensivalinta väliviimeistelyjyrsintään R217/ XO12 Soveltuu myös 1 5 Halk. alue mm, ks. sivut Tehokas jyrsin viimeistelyjyrsintään. Suositellaan erityisesti tehtäviin, joissa tarvitaan pitkiä ulottumia. Voidaan käyttää sekä alas- että ylöskopioinnissa kaikissa materiaaleissa. Kiinteät teräsijat, normaalihampainen Kääntöterätyypit XO Kääntöterä koko 12 mm Maks. ap 7 (1,5)* mm (radiaalilastuamissyvyys) *a p maks. 1,5 mm ylöskopioinnissa. Aksiaalijyrsintä 412
7 Aksiaalijyrsintä Ensivalinta keskiraskaaseen rouhintaan 217/ Soveltuu myös 1 5 Ensivalinta rouhintaan 217/ Soveltuu myös 1 5 Halk. alue mm, ks. sivu 419. Tehokas jyrsin keskiraskaaseen rouhintaan. Suositellaan erityisesti tehtäviin, joissa tarvitaan pitkiä ulottumia. Aksiaalinen syöttösuunta. Voidaan käyttää kaikissa materiaaleissa. Kiinteät teräsijat, normaalihampainen Kääntöterätyypit AP Kääntöterä koko 16 mm(käytettävä vasenkätisiä kääntöteriä) Maks. a p 15 mm (säteittäinen lastuamissyvyys) Halk. alue mm, ks. sivu 420. Tehokas jyrsin rouhintaan. Suositellaan erityisesti tehtäviin, joissa tarvitaan pitkiä ulottumia. Aksiaalinen syöttösuunta. Voidaan käyttää kaikissa materiaaleissa. Kiinteät teräsijat, normaalihampainen Kääntöterätyypit SC Kääntöterä koko 12 mm Maks. a p 11 mm (radiaalinen lastuamissyvyys) Ensivalinta raskaaseen rouhintaan /50 Soveltuu myös 1 5 Halk. alue Ø mm, ks. sivu 421. Tehokas jyrsin raskaaseen rouhintaan. Aksiaalinen syöttösuunta. Voidaan käyttää kaikissa materiaaleissa. Kiinteät teräsijat, normaali- ja tiheähampainen Kääntöterätyypit SC Kääntöteräkoko 12 Maks. a p mm (radiaalinen lastuamissyvyys) 413
8 Aksiaalijyrsintä Jyrsimen ja lastuamisarvojen valinta 1 Valitse jyrsimen halkaisija Valitse sopiva jyrsin edellä olevien sivujen perusteella. Kuva 1 2 Valitse jyrsimen halkaisija Etsi valittua jyrsintä koskeva tuotesivu ja valitse sopiva halkaisija taulukosta Pienemmän halkaisijan edut - Monikäyttöisyys - Hinta Suuremman halkaisijan edut - Lastuvirta - Tukevuus 3 Valitse kääntöterät Käytä sivulta 579 alkavia taulukoita luokitellaksesi työkappaleen aineen Secon aineryhmän mukaisesti. Valitse sopivat kääntöterät kääntöterän valintataulukon avulla. Määrittele tarvittavien kääntöterien lukumäärä tuotesivutaulukon avulla 4 Valitse lastuamisarvot Maks. suositeltu lastuamissyvyys käy ilmi tuotesivutaulukosta. Ota huomioon, että ap määritetään eri tavalla aksiaalijyrsimille (ks. kuva 1.) Min. ja maks. hammassyöttösuositukset käyvät ilmi kääntöterän valintataulukosta. Valitse normaalisovelluksille arvo keskialueelta. Lastuamisnopeussuositukset löydät lastuamisarvotaulukosta Maksimi kierroslukuja RPM ei saa turvallisuussyistä ylittää - näkyvät tuotesivuilla. Lastuamisarvojen laskentakaavat ovat sivulla Tehontarve Ks. sivu 577 tehontarpeen laskentaa varten. 6 Molykote 1000 suositellaan kääntöteräruuveille. Til.num. MOLYKOTE G. Aksiaalijyrsintä 414
9 Aksiaalijyrsintä 415

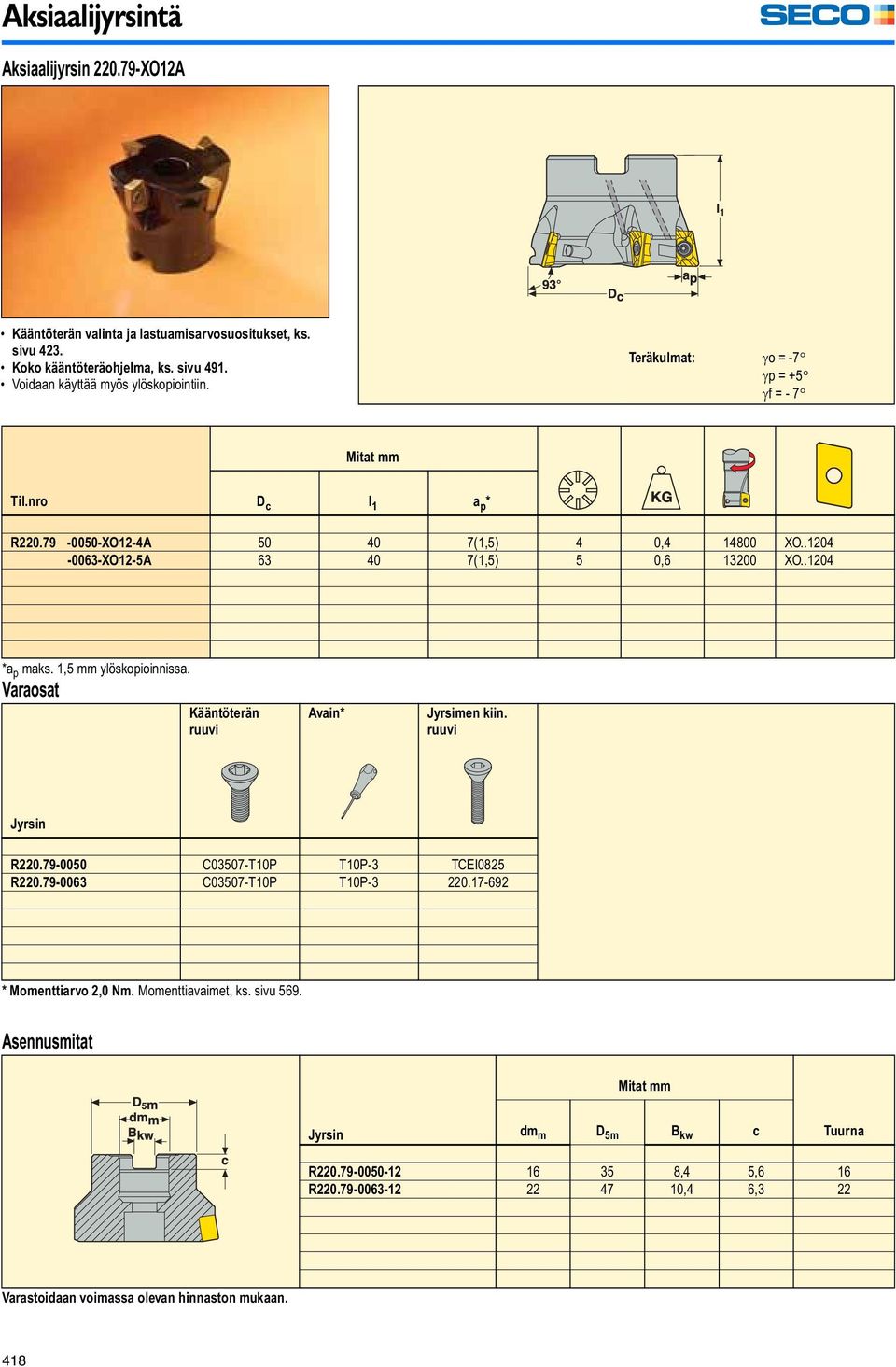

10 Aksiaalijyrsintä Aksiaalijyrsin A Aksiaalijyrsintä Lier./Weldon Combimaster Viimeistelyyn Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 422. Koko kääntöteräohjelma, ks. sivu 490. Voidaan käyttää myös ylöskopiointiin. Teräkulmat: γo = + 5 γp = + 5 γf = D c dm m l 1 l 2 l p l 3 l c M a p * Kiinnitys R A (1) 2 0, Lier/Weldon XO A (1) 3 0, Lier/Weldon XO A (1) 4 0, Lier/Weldon XO A (1) 5 1, Lier/Weldon XO A (1) 6 1, Lier/Weldon XO R RE-09.2A M10 6(1) 2 0, Combimaster** XO RE-09.3A M12 6(1) 3 0, Combimaster** XO RE-09.4A M16 6(1) 4 0, Combimaster** XO RE-09.5A M16 6(1) 5 0, Combimaster** XO RE-09.6A M16 6(1) 6 0, Combimaster** XO *a p maks. 1 mm ylöskopioinnissa. **Varret ja -mitat, ks Combimaster jaksoa. Varaosat Kääntöterän ruuvi Avain* R C02505-T08P T08P-3 Varastoidaan voimassa olevan hinnaston mukaan. *Momenttiarvo 1,2 Nm. Momenttiavaimet, ks. sivu
11 Aksiaalijyrsintä Aksiaalijyrsin XO12A Lier./Weldon Combimaster Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 423. Koko kääntöteräohjelma, ks. sivu 491. Voidaan käyttää myös ylöskopiointiin. Teräkulmat: γo = -7 γp = +5 γf = - 7 D c dm m l 1 l 2 l p l 3 l c M a p * Kiinnitys R XO12-2A (1,5) 2 0, Lier/Weldon XO XO12-3A (1,5) 3 0, Lier/Weldon XO XO12-4A (1,5) 4 1, Lier/Weldon XO R RE-XO12-2A M10 7(1,5)* 2 0, Combimaster** XO RE-XO12-3A M12 7(1,5)* 3 0, Combimaster** XO RE-XO12-3A M16 7(1,5)* 3 0, Combimaster** XO * a p maks. 1,5 mm ylöskopioinnissa. **Varret ja halkaisijat, katso Combimaster-jakso. Varaosat Kääntöterän ruuvi Avain* Jyrsin R C03507-T10P T10P-3 Varastoidaan voimassa olevan hinnaston mukaan. * Momenttiarvo 2,0 Nm. Momenttiavaimet, ks. sivu
12 Aksiaalijyrsintä Aksiaalijyrsin XO12A Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 423. Koko kääntöteräohjelma, ks. sivu 491. Voidaan käyttää myös ylöskopiointiin. Teräkulmat: γo = -7 γp = +5 γf = - 7 D c l 1 a p * R XO12-4A (1,5) 4 0, XO XO12-5A (1,5) 5 0, XO *a p maks. 1,5 mm ylöskopioinnissa. Varaosat Kääntöterän ruuvi Avain* Jyrsimen kiin. ruuvi Jyrsin R C03507-T10P T10P-3 TCEI0825 R C03507-T10P T10P * Momenttiarvo 2,0 Nm. Momenttiavaimet, ks. sivu 569. Asennusmitat Jyrsin dm m D 5m B kw c Tuurna R ,4 5,6 16 R ,4 6,3 22 Varastoidaan voimassa olevan hinnaston mukaan. 418
13 Aksiaalijyrsintä Aksiaalijyrsin 217/ Keskiraskaaseen rouhintaan Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 424. Koko kääntöteräohjelma, ks. sivu 482. *Vasenkätisiä kääntöteriä on käytettävä. Teräkulmat: γo = - 7 γp = -7 γf = + 8 D c dm m l 1 l 2 l p l 3 l c a p Kiinnitys R A , Lier/Weldon AP L A , Lier/Weldon AP L R A , Tuurna AP L A , Tuurna AP L A , Tuurna AP L A , Tuurna AP L Varaosat Kääntöterän ruuvi Avain* Jyrsimen kiin. ruuvi Jyrsin R xxxx.3-16A C04011-T15P T15P-3 R C04011-T15P T15P R C04011-T15P T15P-3 MC6S12x35 R C04011-T15P T15P-3 * Momenttiarvo 3,5 Nm. Momenttiavaimet, ks. sivu 569. Asennusmitat Jyrsin dm m D 5m B kw c Tuurna R ,4 6,3 22 R , R , R , Varastoidaan voimassa olevan hinnaston mukaan. 419
14 Aksiaalijyrsintä Aksiaalijyrsin 217/ A Rouhintaan Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 425. Koko kääntöteräohjelma, ks. sivu 486. Teräkulmat: γo = 0 γp = 0 γf = - 2 D c dm m l 1 l 2 l p l 3 l c a p Kiinnitys R A , Lier/Weldon SC A , Lier/Weldon SC R A , Tuurna SC A , Tuurna SC A , Tuurna SC A , Tuurna SC , Tuurna SC Varaosat Kääntöterän ruuvi Avain* Jyrsimen kiin. ruuvi Jyrsin R xxxx.3-12A C45011-T20P T20P-4 R C45011-T20P T20P R C45011-T20P T20P-4 * Momenttiarvo 5,0 Nm. Momenttiavaimet, ks. sivu 569. Asennusmitat Jyrsin dm m D 5m B kw c Tuurna R ,4 6,3 22 R ,4 6,3 22 R , R , R , Varastoidaan voimassa olevan hinnaston mukaan. 420
15 Aksiaalijyrsintä Aksiaalijyrsin Rouhintaan Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 425. Koko kääntöteräohjelma, ks. sivu 486. Teräkulmat: γo = 0 γp = 0 γf = - 2 D c l 1 a p z c * R , SC , SC , SC , SC Varaosat Kääntöterän ruuvi Avain* Jyrsimen kiin. ruuvi *Tehollinen hammasluku. Jyrsin R C45011-T20P T20P-4 R C45011-T20P T20P-4 MC6S20x40 R C45011-T20P T20P-4 * Momenttiarvo 5,0 Nm. Momenttiavaimet, ks. sivu 569. Asennusmitat Jyrsin dm m D 5m B kw c d hc1 Tuurna Karanpää R , R , R ,4 9 66,7 40 ISO40 R , ,6 ISO50 Varastoidaan voimassa olevan hinnaston mukaan. 421
16 Aksiaalijyrsintä Kääntöterän valinta Yleismallinen kääntöterä: XOMX TR-M08 T350M Seco aineryhmä nro. Lastuamisarvot Suosit. syöttö f z mm/hammas Ensisijainen valinta 1 0,080,14 XOMX TR-ME06 F40M 2 0,080,14 XOMX TR-ME06 F40M 3 0,080,14 XOMX TR-ME06 T350M 4 0,080,14 XOMX TR-ME06 T350M 5 0,060,12 XOMX TR-M08 T350M 6 0,060,12 XOMX TR-M08 T350M 7 0,060,09 XOMX TR-M08 T200M 8 0,080,14 XOMX TR-ME06 T350M 9 0,060,12 XOMX TR-ME06 T350M 10 0,060,12 XOMX TR-M08 T350M 11 0,060,10 XOMX TR-M08 F40M 12 0,080,14 XOMX TR-M08 T150M 13 0,060,12 XOMX TR-M08 T150M 14 0,060,12 XOMX TR-M08 T150M 15 0,060,12 XOMX TR-M08 T200M 16 0,080,14 XOEX FR-E05 H ,080,14 XOEX FR-E05 F40M 20 0,040,10 XOMX TR-ME06 T350M 21 0,040,08 XOMX TR-M08 F40M 22 0,060,10 XOMX TR-ME06 F40M T150M T200M T250M/F15M T350M/F25M F30M F40M H15 Syöttö, f z (mm/hammas) Seco aineryhmä 0,04 0,08 0,14 0,04 0,08 0,14 0,04 0,08 0,14 0,04 0,08 0,14 0,04 0,08 0,14 0,04 0,08 0,14 0,04 0,08 0,14 nro. Lastuamisnopeus, v c (m/min) Kääntöterän tyyppi XO
17 Aksiaalijyrsintä Kääntöterän valinta 217/ XO12A Yleismallinen kääntöterä: XOMX TR-M12 T350M Seco aineryhmä nro. Lastuamisarvot Suosit. syöttö f z mm/hammas Ensisijainen valinta 1 0,100,20 XOMX TR-ME08 F40M 2 0,100,20 XOMX TR-ME08 F40M 3 0,100,20 XOMX TR-ME08 T350M 4 0,100,20 XOMX TR-ME08 T350M 5 0,100,18 XOMX TR-M12 T350M 6 0,100,16 XOMX TR-M12 T350M 7 0,080,14 XOMX TR-D14 T200M 8 0,080,18 XOMX TR-ME08 T350M 9 0,080,16 XOMX TR-ME08 T350M 10 0,100,18 XOMX TR-M12 T350M 11 0,100,14 XOMX TR-M12 F40M 12 0,100,25 XOMX TR-M12 T150M 13 0,100,20 XOMX TR-M12 T150M 14 0,100,18 XOMX TR-M12 T150M 15 0,100,16 XOMX TR-M12 T200M 16 0,100,20 XOEX FR-E06 H ,080,18 XOEX FR-E06 F40M 20 0,060,10 XOMX TR-ME08 T350M 21 0,060,08 XOMX TR-ME08 T350M 22 0,060,12 XOMX TR-ME08 F40M T150M T200M T250M/F15M T350M F30M F40M H15 Syöttö, f z (mm/hammas) Seco aineryhmä 0,06 0,12 0,20 0,06 0,12 0,20 0,06 0,12 0,20 0,06 0,12 0,20 0,06 0,12 0,20 0,06 0,12 0,20 0,06 0,12 0,20 nro. Lastuamisnopeus, v c (m/min) Kääntöterän tyyppi XO
18 Aksiaalijyrsintä Kääntöterän valinta 217/ Yleismallinen kääntöterä: APKT TL-M14 T350M Seco aineryhmä nro. Lastuamisarvot Suosit. syöttö f z mm/hammas Ensisijainen valinta 1 0,120,20 APKT TL-M14 F40M 2 0,120,20 APKT TL-M14 F40M 3 0,120,20 APKT TL-M14 T350M 4 0,120,20 APKT TL-M14 T350M 5 0,100,18 APKT TL-M14 T350M 6 0,100,16 APKT TL-M14 T350M 7 0,100,15 APFT 1604PDTL-D15 T200M 8 0,120,18 APKT TL-M14 T350M 9 0,120,16 APKT TL-M14 T350M 10 0,120,14 APKT TL-M14 T350M 11 0,100,14 APKT TL-M14 T350M 12 0,120,20 APFT 1604PDTL-D15 T200M 13 0,100,20 APFT 1604PDTL-D15 T200M 14 0,100,20 APFT 1604PDTL-D15 T200M 15 0,100,15 APFT 1604PDTL-D15 T200M 16 0,120,20 APKT 1604PDL-E12 HX 17 0,120,20 APKT 1604PDL-E12 HX 20 0,100,14 APKT TL-M14 T350M 21 0,100,12 APKT TL-M14 T350M 22 0,100,14 APKT TL-M14 F40M T200M T350M F40M HX Syöttö, f z (mm/hammas) Seco aineryhmä 0,10 0,15 0,20 0,10 0,15 0,20 0,10 0,15 0,20 0,10 0,15 0,20 nro. Lastuamisnopeus, v c (m/min) Kääntöterän tyyppi AP
19 Aksiaalijyrsintä Kääntöterän valinta 217/ Yleismallinen kääntöterä: SCET T-M14 T350M Seco aineryhmä nro. Lastuamisarvot Suosit. syöttö f z mm/hammas Ensisijainen valinta 1 0,150,25 SCET T-M14 T350M 2 0,150,25 SCET T-M14 T350M 3 0,140,22 SCET T-M14 T350M 4 0,140,22 SCET T-M14 T350M 5 0,120,20 SCET T-M14 T350M 6 0,120,18 SCET T-M14 T350M 7 0,100,15 SCET T-MD15 T200M 8 0,140,22 SCMT T-M14 T350M 9 0,140,22 SCMT T-M14 T350M 10 0,120,20 SCMT T-M14 T350M 11 0,100,18 SCMT T-M14 T350M 12 0,140,22 SCET T-M14 T150M 13 0,140,22 SCET T-M14 T150M 14 0,120,20 SCET T-M14 T150M 15 0,120,18 SCET T-MD15 T200M 16 0,150,25 SCET T-M11 F40M 17 0,150,25 SCET T-M11 F40M 20 0,100,20 SCET T-M14 T350M 21 0,100,15 SCET T-M14 T350M 22 0,120,18 SCET T-M14 F40M T150M T200M T250M T350M F25M F40M HX Syöttö, f z (mm/hammas) Seco aineryhmä 0,10 0,15 0,25 0,10 0,15 0,25 0,10 0,15 0,25 0,10 0,15 0,25 0,10 0,15 0,25 0,10 0,15 0,25 0,10 0,15 0,25 nro. Lastuamisnopeus, v c (m/min) Kääntöterän tyyppi SCET 425
20 Kopiojyrsintä Koodiavain Koodiavaimen jotkut osat voivat vaihdella eri jyrsinjärjestelmissä. Oikeakätinen pyörimissuunta Tyyppi Jyrsimen ulkohalkaisija / Maks. aksiaalinen pallopäiset tyypit = lastuava lastuamissyvyys halkaisija Asetuspituus (Combimaster-varrelle) 217 = Kun varsi 220 = Jyrsintuurnalle Varren halkaisija (liitoshalkaisija Combimasterille) Varsityyppi (.RE Combimasterille) Hammasluku Työkalun materiaali (E tarkoittaa täyskovametallia juotetulla päällä) Jyrsin lastuamisnestekanavilla (A) Jyrsimen valinta Jyrsin määräytyy työstömenetelmän mukaan Valitse pyöreille kääntöterille tarkoitettu jyrsin. Valitse pyöreäpäinen jyrsin Valitse kääntöterän koko Kääntöterä R06 Kääntöterä R20 Valitse jyrsin työkappaleen muodon mukaan Viimeistelyyn ja epävakaisiin olosuhteisiin Hyvä ulottuvuus Pienet lastuamisvoimat Rouhintaan ja vakaisiin olosuhteisiin Suuri lastuvirta Vahva kääntöterä Ulottuma Säteet Yksiosainen jyrsin Saatavana pieniäkin halkaisijoita (min. 10 mm). Hyvä hinta- laatusuhde. Combimaster-malli Monipuolinen Useita eri varsityyppejä ja -pituuksia. Useita erilaisia jyrsinpäitä (esim. pyöreillä kääntöterillä, pyöreäpäinen tyyppi, erilaisia hammastuksia). Lastuamisnestekanavilla Kopiojyrsintä 426
21 Kopiojyrsintä Jyrsimet pyöreille kääntöterille Maks. aksiaalinen lastuamissyvyys 3 mm Maks. aksiaalinen lastuamissyvyys 4 mm Maks. aksiaalinen lastuamissyvyys 5 mm Kääntöterä RDHX06T1M0 Kääntöterä RDXX0803M0 Kääntöterä RDXX10T3M0 217/ mm mm 217/ mm mm 217/ mm mm Maks. aksiaalinen lastuamissyvyys 6 mm Maks. aksiaalinen lastuamissyvyys 8 mm Maks. aksiaalinen lastuamissyvyys 10 mm Kääntöterä RPKX1204M0 Kääntöterä RPXX1605M0 Kääntöterä RPXX2006M0 217/ mm mm mm mm 217/ mm mm Pyöreäpäinen jyrsin Maks. aksiaalinen lastuamissyvyys Maks. aksiaalinen lastuamissyvyys Maks. aksiaalinen lastuamissyvyys 9,5-26 Kääntöterä xxx Kääntöterä xxx Kääntöterä xxx Kääntöterä SPMX/SPMT/ R mm R mm R mm R mm R mm Jyrsin, jonka asetuskulma on 120º Maks. aksiaalinen lastuamissyvyys mm Taskujyrsimet alumiinille Maks. aksiaalinen lastuamissyvyys 14 mm Kääntöterä xxx Kääntöterä XPKX12T3.. VPGX R mm R mm R mm R mm 427
22 Kopiojyrsintä Jyrsimen ja lastuamisarvojen valinta 1 Valitse jyrsimen halkaisija Valitse sopiva jyrsin edellä olevien sivujen perusteella. Kuva 1 2 Valitse jyrsimen halkaisija Etsi valittua jyrsintä koskeva tuotesivu ja valitse sopiva halkaisija sivun taulukosta. Jyrsimet pyöreillä kääntöterillä D c2 = Jyrsimen halkaisija D c = Jyrsimen halkaisija Pyöreäpäiset jyrsimet D c = Jyrsimen halkaisija Varsijyrsinten osalta tulee varmistaa tuotesivutaulukoista, että haluttu kiinnitystyyppi on saatavissa. Kuva 2 Combimaster-varret löytyvät tämän luettelon Combimasterosasta. Valitse aina lyhin mahdollinen varsi, jotta tukevuus olisi mahdollisimman hyvä. Jos pyöreillä kääntöterillä varustettujen jyrsinpäiden kanssa käytetään pitkiä varsia, pitää valita harvahampainen tyyppi (lastuamisvoimien minimoimiseksi). 3 Valitse kääntöterät Käytä sivulta 579 alkavia taulukoita luokitellaksesi työkappaleen aineen Secon aineryhmän mukaisesti. Valitse sopiva kääntöterä / sopivat kääntöterät kääntöterän valintataulukon avulla. Määrittele tarvittavien kääntöterien lukumäärä tuotesivutaulukon avulla 4 Valitse lastuamisarvot Maks. suositeltu aksiaalinen lastuamissyvyys käy ilmi tuotesivutaulukosta. (Ks. kuva 1.) Lastuamisnopeussuositukset löydät lastuamisarvotaulukosta. Ota huomioon, että suositukset pätevät täydellä leveydellä tehtävään jyrsintään: Maksimi kierroslukuja RPM ei saa turvallisuussyistä ylittää - näkyvät tuotesivuilla. Hammassyöttösuositukset käyvät ilmi kääntöterän valintataulukosta. Jos jyrsin ei lastua koko leveydellään, hammassyöttöä ja lastuamisnopeutta on lisättävä verrattuna täydellä leveydellä tapahtuvaan jyrsintään. Tämä johtuu siitä, että lastunpaksuuden ja työstölämpötilan lastuamisvyöhykkeellä pitää pysyä samana kuin täydellä leveydellä jyrsittäessä. 4 Jaa radiaalinen lastuamissyvyys jyrsinhalkaisijalla saadaksesi todellisen jyrsintäleveysprosentin (a e /D c % pyöreäpäisille jyrsimille ja a e /D c2 % pyöreäteräisille jyrsimille). (Ks. kuva 2) Valitse prosenttiluvun perusteella oikea hammassyöttö ja lastuamisnopeussuositukset todelliselle lastuamisleveydelle. Nurkkia ja pohjasyvennyksiä jyrsittäessä tulisi syöttöä pienentää, koska lastunpaksuus kasvaa. Käytä hammassyöttösuositusta täydellä leveydellä tapahtuvaan jyrsintään. (Ks. kuva 3.) Laskettaessa hammassyöttöä ja syöttönopeutta pyöreäpäisille jyrsimille pitää aina käyttää z c -arvoa. Se on tehollinen hammasluku lastuamisarvojen laskemista varten. z c -arvo on annettu tuotesivutaulukossa. Laskettaessa kierroslukua pyöreäpäisille jyrsimille pitää käyttää työstöhalkaisijaa. Laske työstöhalkaisija (D w ) käyttäen lastuamisarvojen muuntotaulukossa ilmoitettuja kompensaatiokertoimia (ks. kuva 4). Jyrkässä alaskopioinnissa yli 40º kulmalla tai jyrkkään ylöskopiointiin yli 30 kulmalla pienillä lastuamissyvyyksillä käytetään halkaisijaa (D c ) työstöhalkaisijan D w asemesta. 428
23 Kopiojyrsintä Kuva 4 Lastuamisarvojen laskentakaavat löydät sivulta Laske kyseisellä sovelluksella saavutettava pinnanlaatu Käytä lastuamisarvojen muuntotaulukon mukaista profiilikorkeusarvoa (H). (Ks. kuva 5.) 6 Molykote 1000 suositellaan kääntöteräruuveille. Til.num. MOLYKOTE G. Kuva 3 Kuva 5 Ra Hx0,25 429
24 Kopiojyrsimet Pyöreäkääntöteräiset jyrsimet, maks. aksiaalinen lastuamissyvyys 3 mm Kopiojyrsimet Lieriö Combimaster Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 458. Koko kääntöteräohjelma, ks. sivu 483. Tasojyrsintä ja kierukkainterpolointi, ks. sivut Teräkulmat: γo = γp = γf = D c D c2 dm m l 1 l 2 l p l 3 l c M a p Kiinnitys R , Lieriö RDH.06T , Lieriö RDH.06T E ** , Lieriö RDH.06T , Lieriö RDH.06T E , Lieriö RDH.06T E *** , Lieriö RDH.06T E , Lieriö RDH.06T , Lieriö RDH.06T1 R RE M , Combimaster* RDH.06T RE M , Combimaster* RDH.06T1 R RE-03.4A M , Combimaster* RDH.06T RE-03.5A M , Combimaster* RDH.06T RE-03.6A M , Combimaster* RDH.06T RE-03.7A M , Combimaster* RDH.06T1 Kirjain E merkinnässä = Täyskovametallivarsi juotetulla päällä. **l 3 = 70 jos nurkka > 90,20, ***l 3 = 100 jos nurkka > 90,20. Varaosat Kääntöterän ruuvi Avain Momenttiarvo Nm Jyrsin R C02204-T07P T07P-3 0,9 R C02245-T07P T07P-3 0,9 Varastoidaan voimassa olevan hinnaston mukaan. Momenttiavaimet, ks sivu 569. *Varret ja halkaisijat,ks Combimaster jakso. 430
25 Kopiojyrsimet Pyöreäkääntöteräiset jyrsimet, maks. aksiaalinen lastuamissyvyys 3 mm Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 458. Koko kääntöteräohjelma, ks. sivu 483. Tasojyrsintä ja kierukkainterpolointi, ks. sivut Teräkulmat: γo = 0 γp = + 3 γf = 0 D c D c2 l 1 a p R A , RDH.06T A , RDH.06T1 Varaosat Kääntöterän ruuvi Avain* Jyrsimen kiin. ruuvi Jyrsin R C02245-T07P T07P-3 MC6S 8x30 * Momenttiarvo 0,9 Nm. Momenttiavaimet, ks. sivu 569. Asennusmitat Jyrsin dm m D 5m B kw c Tuurna R ,4 5,6 16 Varastoidaan voimassa olevan hinnaston mukaan. 431
26 Kopiojyrsimet Pyöreäkääntöteräiset jyrsimet, maks. aksiaalinen lastuamissyvyys 4 mm Lier./Weldon Lieriö Morsekartio Combimaster Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 459. Koko kääntöteräohjelma, ks. sivu 483. Tasojyrsintä ja kierukkainterpolointi, ks. sivut Teräkulmat: γo = γp = + 4 γf = D c D c2 dm m l 1 l 2 l p l 3 l c M a p Kiinnitys R , Lier/Weldon RD R , , Lieriö RD , Lieriö RD E , Lieriö RD R RE M , Combimaster** RD RE-04.2A M , Combimaster** RD RE-04.3A M , Combimaster** RD RE-04.2A M , Combimaster** RD RE-04.3A M , Combimaster** RD RE-04.4A M , Combimaster** RD RE-04.5A M , Combimaster** RD RE-04.5A M , Combimaster** RD RE-04.6A M , Combimaster** RD *Varret ja halkaisijat,ks Combimaster jakso. Varaosat Kääntöterän ruuvi Avain* Jyrsin R C02505-T08P T08P-3 R C02506-T08P T08P-3 Varastoidaan voimassa olevan hinnaston mukaan. *Momenttiarvo 1,2 Nm. Momenttiavaimet, ks. sivu
27 Kopiojyrsimet Pyöreäkääntöteräiset jyrsimet, maks. aksiaalinen lastuamissyvyys 4 mm Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 459. Koko kääntöteräohjelma, ks. sivu 483. Tasojyrsintä ja kierukkainterpolointi, ks. sivut Teräkulmat: γo = γp = + 4 γf = D c D c2 l 1 a p R A , RD A , RD Varaosat Kääntöterän ruuvi Avain* Jyrsimen kiin. ruuvi Jyrsin R C02506-T08P T08P *Momenttiarvo 1,2 Nm. Momenttiavaimet, ks. sivu 569. Asennusmitat Jyrsin dm m D 5m B kw c Tuurna R ,4 6,3 22 Varastoidaan voimassa olevan hinnaston mukaan. 433
28 Kopiojyrsimet Pyöreäkääntöteräiset jyrsimet, maks. aksiaalinen lastuamissyvyys 5 mm Lier./Weldon Lieriö Morsekartio Combimaster Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 460. Koko kääntöteräohjelma, ks. sivu 483. Tasojyrsintä ja kierukkainterpolointi, ks. sivut Teräkulmat: γo =- 4 0 γp = + 4 γf = D c D c2 dm m l 1 l 2 l p l 3 l c M a p Kiinnitys R , Lier/Weldon RD..10T , Lier/Weldon RD..10T , Lier/Weldon RD..10T3 R , Lieriö RD..10T E , Lieriö RD..10T , Lieriö RD..10T3 R , ,5 M , Morse No.3* RD..10T3 R RE-05.2A M , Combimaster** RD..10T RE-05.2A M , Combimaster** RD..10T RE-05.3A M , Combimaster** RD..10T RE-05.2A M , Combimaster** RD..10T RE-05.4A M , Combimaster** RD..10T RE-05.3A M , Combimaster** RD..10T RE-05.4A M , Combimaster** RD..10T RE-05.5A M , Combimaster** RD..10T RE-05.4A M , Combimaster** RD..10T RE-05.5A M , Combimaster** RD..10T RE-05.5A M , Combimaster** RD..10T RE-05.6A M , Combimaster* RD..10T3 *Varret ja halkaisijat,ks Combimaster jakso. Varaosat Kääntöterän ruuvi Avain Momenttiarvo Nm Jyrsin R C03006-T09P T09P-3 2,0 R C03007-T09P T09P-3 2,0 Varastoidaan voimassa olevan hinnaston mukaan. Momenttiavaimet, ks. sivu
29 Kopiojyrsimet Pyöreäkääntöteräiset jyrsimet, maks. aksiaalinen lastuamissyvyys 5 mm Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 460. Koko kääntöteräohjelma, ks. sivu 483. Tasojyrsintä ja kierukkainterpolointi, ks. sivut Teräkulmat: γo = γp = + 4 γf = D c D c2 l 1 a p R A , RD..10T A , RD..10T A , RD..10T A , RD..10T3 Varaosat Kääntöterän ruuvi Avain* Jyrsimen kiin. ruuvi Jyrsin R C03007-T09P T09P R C03007-T09P T09P * Momenttiarvo 2,0 Nm. Momenttiavaimet, ks. sivu 569. Asennusmitat Jyrsin dm m D 5m B kw c Tuurna R ,4 5,6 16 R ,4 6,3 22 Varastoidaan voimassa olevan hinnaston mukaan. 435
30 Kopiojyrsimet Pyöreäkääntöteräiset jyrsimet, maks. aksiaalinen lastuamissyvyys 6 mm Lieriö Lier./Weldon Morsekartio Combimaster Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 461. Koko kääntöteräohjelma, ks. sivu 484. Tasojyrsintä ja kierukkainterpolointi, ks. sivut Teräkulmat: γo = γp = + 4 γf = D c D c2 dm m l 1 l 2 l p l 3 l c M a p Kiinnitys R , Lieriö RP R , Lier/Weldon RP , Lier/Weldon RP R ,5 M , Morse No.4 RP ,5 M , Morse No.4 RP ,5 M , Morse No.4 RP R RE-06.2A M , Combimaster* RP RE-06.2A M , Combimaster* RP RE-06.2A M , Combimaster* RP RE-06.3A M , Combimaster* RP RE-06.2A M , Combimaster* RP RE-06.3A M , Combimaster* RP RE-06.2A M , Combimaster* RP RE-06.3A M , Combimaster* RP RE-06.4A M , Combimaster* RP RE-06.3A M , Combimaster* RP RE-06.4A M , Combimaster* RP RE-06.4A M , Combimaster* RP RE-06.5A M , Combimaster* RP *Varret ja halkaisijat,ks Combimaster jakso. Varaosat Kääntöterän ruuvi Avain* Jyrsin R C03508-T15P T15P-3 Varastoidaan voimassa olevan hinnaston mukaan. * Momenttiarvo 3,0 Nm. Momenttiavaimet, ks. sivu
31 Kopiojyrsimet Pyöreäkääntöteräiset jyrsimet, maks. aksiaalinen lastuamissyvyys 6 mm Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 461. Koko kääntöteräohjelma, ks. sivu 484. Tasojyrsintä ja kierukkainterpolointi, ks. sivut Teräkulmat: γo = γp = + 4 γf = D c D c2 l 1 a p R A , RP A , RP A , RP A , RP A , RP A , RP Varaosat Kääntöterän ruuvi Avain* Jyrsimen kiin. ruuvi Jyrsin R C03508-T15P T15P R C03508-T15P T15P * Momenttiarvo 3,0 Nm. Momenttiavaimet, ks. sivu 569. Asennusmitat Jyrsin dm m D 5m B kw c Tuurna R ,4 5,6 16 R ,4 6,3 22 Varastoidaan voimassa olevan hinnaston mukaan. 437
32 Kopiojyrsimet Pyöreäkääntöteräiset jyrsimet, maks. aksiaalinen lastuamissyvyys 6 mm Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 461. Koko kääntöteräohjelma, ks. sivu 484. Tasojyrsintä ja kierukkainterpolointi, ks. sivut Teräkulmat: γo = γp = + 4 γf = D c D c2 l 1 a p R A , RP A , RP A , RP A , RP A , RP A , RP A , RP Varaosat Kääntöterän ruuvi Avain* Jyrsimen kiin. ruuvi Jyrsin R C03508-T15P T15P R C03508-T15P T15P-3 MC6S 12x35 * Momenttiarvo 3,0 Nm. Momenttiavaimet, ks. sivu 569. Asennusmitat Jyrsin dm m D 5m B kw c Tuurna R ,4 6,3 22 R , Varastoidaan voimassa olevan hinnaston mukaan. 438
33 Kopiojyrsimet Pyöreäkääntöteräiset jyrsimet, maks. aksiaalinen lastuamissyvyys 6 mm Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 461. Koko kääntöteräohjelma, ks. sivu 484. Tasojyrsintä ja kierukkainterpolointi, ks. sivut Teräkulmat: γo = γp = + 4 γf = D c D c2 l 1 a p R A , RP A , RP A , RP A , RP A , RP A , RP Varaosat Kääntöterän ruuvi Avain* Jyrsimen kiin. ruuvi Jyrsin R C03508-T15P T15P-3 MC6S 12x35 R C03508-T15P T15P-3 * Momenttiarvo 3,0 Nm. Momenttiavaimet, ks. sivu 569. Asennusmitat Jyrsin dm m D 5m B kw c Tuurna R , R , R , Varastoidaan voimassa olevan hinnaston mukaan. 439
34 Kopiojyrsimet Pyöreäkääntöteräiset jyrsimet, maks. aksiaalinen lastuamissyvyys 8 mm Combimaster Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 462. Koko kääntöteräohjelma, ks. sivu 485. Tasojyrsintä ja kierukkainterpolointi, ks. sivut Teräkulmat: γo = γp = γf = D c D c2 l 1 M a p R RE-08.2A M , RP RE-08.3A M , RP Varret ja halkaisijat, katso Combimaster jakso. Varaosat Kääntöterän ruuvi Avain* Jyrsin R C05010-T20P T20P-4 R C05013-T20P T20P-4 Varastoidaan voimassa olevan hinnaston mukaan. * Momenttiarvo 5,0 Nm. Momenttiavaimet, ks. sivu
35 Kopiojyrsimet Pyöreäkääntöteräiset jyrsimet, maks. aksiaalinen lastuamissyvyys 8 mm Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 462. Koko kääntöteräohjelma, ks. sivu 485. Tasojyrsintä ja kierukkainterpolointi, ks. sivut Teräkulmat: γo = γp = γf = D c D c2 l 1 a p R A , RP A , RP A , RP A , RP A , RP A , RP A , RP A , RP Varaosat Kääntöterän ruuvi Avain* Jyrsimen kiin. ruuvi Jyrsin R C05013-T20P T20P M R C05013-T20P T20P R C05013-T20P T20P-4 MC6S 12x35 * Momenttiarvo 5,0 Nm. Momenttiavaimet, ks. sivu 569. Asennusmitat Jyrsin dm m D 5m B kw c Tuurna R ,4 6,3 22 R , Varastoidaan voimassa olevan hinnaston mukaan. 441
36 Kopiojyrsimet Pyöreäkääntöteräiset jyrsimet, maks. aksiaalinen lastuamissyvyys 8 mm Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 462. Koko kääntöteräohjelma, ks. sivu 485. Tasojyrsintä ja kierukkainterpolointi, ks. sivut Teräkulmat: γo = 0 γp = + 4 γf = 0 D c D c2 l 1 a p R MA , RP A , RP MA , RP A , RP M , RP , RP Varaosat Kääntöterän ruuvi Avain* Aluspala Aluspalan ruuvi Avain Jyrsin R C05018-T20P T20P-4 SRP1604M0 CA5010 H05-4 R C05013-T20P T20P-4 R C05018-T20P T20P-4 SRP1604M0 CA5010 H05-4 R C05013-T20P T20P-4 R C05018-T20P T20P-4 SRP1604M0 CA5010 H05-4 R C05013-T20P T20P-4 * Momenttiarvo 5,0 Nm. Momenttiavaimet, ks. sivu 569. Asennusmitat Jyrsin dm m D 5m B kw c d hc1 Tuurna Karanpää R , R , R ,4 9 66,7 40 ISO 40 Varastoidaan voimassa olevan hinnaston mukaan. 442
37 Kopiojyrsimet Pyöreäkääntöteräiset jyrsimet, maks. aksiaalinen lastuamissyvyys 10 mm Lier./Weldon Morsekartio Combimaster Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 463. Koko kääntöteräohjelma, ks. sivu 485. Tasojyrsintä ja kierukkainterpolointi, ks. sivut Teräkulmat: γo = γp = γf = D c D c2 dm m l 1 l 2 l p l 3 l c M a p Kiinnitys R , Lier/Weldon RP , Lier/Weldon RP R M , Morse No.4* RP R RE-10.2A M , Combimaster** RP *Varret ja halkaisijat,ks Combimaster jakso. Varaosat Kääntöterän ruuvi Avain* Jyrsin R C05013-T20P T20P-4 Varastoidaan voimassa olevan hinnaston mukaan. * Momenttiarvo 5,0 Nm. Momenttiavaimet, ks. sivu
38 Kopiojyrsimet Pyöreäkääntöteräiset jyrsimet, maks. aksiaalinen lastuamissyvyys 10 mm Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 463. Koko kääntöteräohjelma, ks. sivu 485. Tasojyrsintä ja kierukkainterpolointi, ks. sivut Teräkulmat: γo = γp = γf = D c D c2 l 1 a p R A , RP A , RP MA , RP A , RP Varaosat Kääntöterän ruuvi Avain* Jyrsimen kiin. ruuvi Aluspala Aluspalan ruuvi Kuusioavain Jyrsin R C05013-T20P T20P R MA C05018-T20P T20P-4 MC6S 12x35 SRP2004M0 CA5010 5SMS795 R A C05013-T20P T20P-4 MC6S 12x35 * Momenttiarvo 5,0 Nm. Momenttiavaimet, ks. sivu 569. Asennusmitat Jyrsin dm m D 5m B kw c Tuurna R ,4 6,3 22 R , Varastoidaan voimassa olevan hinnaston mukaan. 444
39 Kopiojyrsimet Pyöreäkääntöteräiset jyrsimet, maks. aksiaalinen lastuamissyvyys 10 mm Kääntöterän valinta ja lastuamisarvosuositukset, ks. sivu 463. Koko kääntöteräohjelma, ks. sivu 485. Tasojyrsintä ja kierukkainterpolointi, ks. sivut Teräkulmat: γo = - 2 γp = + 4 γf = - 2 D c D c2 l 1 a p R MA , RP MA , RP A , RP MA , RP MA , RP A , RP M , RP M , RP M , RP Varaosat Kääntöterän ruuvi Avain* Aluspala Aluspalan ruuvi Kuusioavain Jyrsimen kiin. ruuvi Jyrsin R C05018-T20P T20P-4 SRP2004M0 CA5010 H05-4 MC6S 12x35 R MA C05018-T20P T20P-4 SRP2004M0 CA5010 H05-4 R A C05013-T20P T20P-4 R MA C05018-T20P T20P-4 SRP2004M0 CA5010 H05-4 R A C05013-T20P T20P-4 R M C05018-T20P T20P-4 SRP2004M0 CA5010 H05-4 * Momenttiarvo 5,0 Nm. Momenttiavaimet, ks. sivu 569. Asennusmitat Jyrsin dm m D 5m B kw c d hc1 Tuurna Karanpää R , R , R , R ,4 9 66,7 40 ISO40 R , ,6 ISO50 Varastoidaan voimassa olevan hinnaston mukaan. 445
