1 - NOLLAPISTE KIINNITTIMET - Asetusten vaihto hetkessä TEE FIKSU LIIKE ASETUSAIKOJEN NOPEUTTAMISKSI Mihin Järjestelmää voi käyttää?

2 Joustava kiinnitysjärjestelmä kaikkeen työkappaleen kiinnittämiseen- nollapisteen säilyessä ikuisesti! Nollapistekiinnittimiä voidaan käyttää: - Koneistuskeskuksilla - Sorveilla - Porakoneilla ja apukoneilla - hitsaus- ja kokoonpano roboteilla - Kokoonpanolinjoilla - Ruiskupuristus koneilla - Automaatio ympäristössä - Verkostuneessa alihankinta ympäristössä

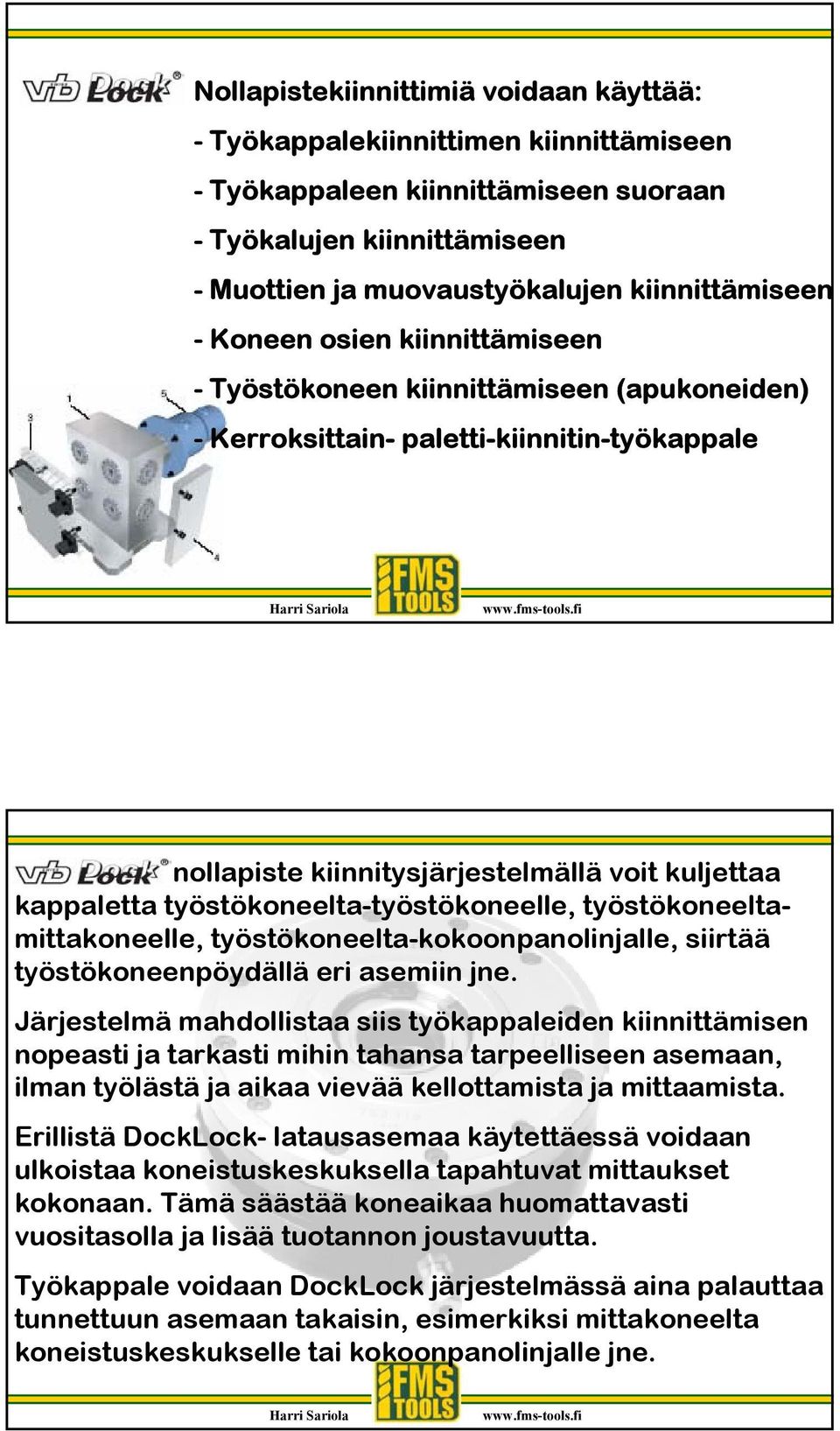

3 Nollapistekiinnittimiä voidaan käyttää: - Työkappalekiinnittimen kiinnittämiseen - Työkappaleen kiinnittämiseen suoraan - Työkalujen kiinnittämiseen - Muottien ja muovaustyökalujen kiinnittämiseen - Koneen osien kiinnittämiseen - Työstökoneen kiinnittämiseen (apukoneiden) - Kerroksittain- paletti-kiinnitin-työkappale nollapiste kiinnitysjärjestelmällä voit kuljettaa kappaletta työstökoneelta-työstökoneelle, työstökoneeltamittakoneelle, työstökoneelta-kokoonpanolinjalle, siirtää työstökoneenpöydällä eri asemiin jne. Järjestelmä mahdollistaa siis työkappaleiden kiinnittämisen nopeasti ja tarkasti mihin tahansa tarpeelliseen asemaan, ilman työlästä ja aikaa vievää kellottamista ja mittaamista. Erillistä DockLock- latausasemaa käytettäessä voidaan ulkoistaa koneistuskeskuksella tapahtuvat mittaukset kokonaan. Tämä säästää koneaikaa huomattavasti vuositasolla ja lisää tuotannon joustavuutta. Työkappale voidaan DockLock järjestelmässä aina palauttaa tunnettuun asemaan takaisin, esimerkiksi mittakoneelta koneistuskeskukselle tai kokoonpanolinjalle jne.

4 nollapistekiinnitin järjestelmän avulla asetukset voidaan ulkoistaa työstökoneilta kokonaan. Järjestelmä mahdollistaa useiden, jopa erilaisten, asetusten tekemisen etukäteen. Näin mahdollistetaan joustava tuotannonohjaus ilman monimutkaista automatiikkaa. Suurempien hitsattujen rakenteiden tai valukappaleiden asema koordinaatistossa voidaan määrittää etukäteen ja ilmoittaa se työstökoneelle tai robotille. Nollapistekiinnitin järjestelmän käyttökohteita ovat kaikki ne konepajaympäristön kohteet, joissa esiintyy asetustoimintojen hukka-aikoja. Hukka-aikojen poistumisen myötä voidaan tuotantokapasiteettia lisätä 20-50% nykyisellä konekannalla. Lisäksi mittaukseen ja säätöön kuluva aika putoaa rajusti. Laatu paranee kun mittausepävarmuuksista johtuvat poikkeamat katoavat. Läpimenoajat lyhenevät hukka-aikojen vähetessä ja keskeneräisen tuotannon kustannukset putoavat.

5 Miten Järjestelmä toimii? järjestelmässä kiinnitettävä kappale lukittuu nopeasti ja tarkasti paikoilleen. Vetotappi Lukitus-sylinteri Kappalekiinnittimeen tai työkappaleeseen kiinnitetään vetotappi, joka asemoituu tarkasti lukitus-sylinteriin. Lukitusmekanismia käytetään hydrauliikalla.

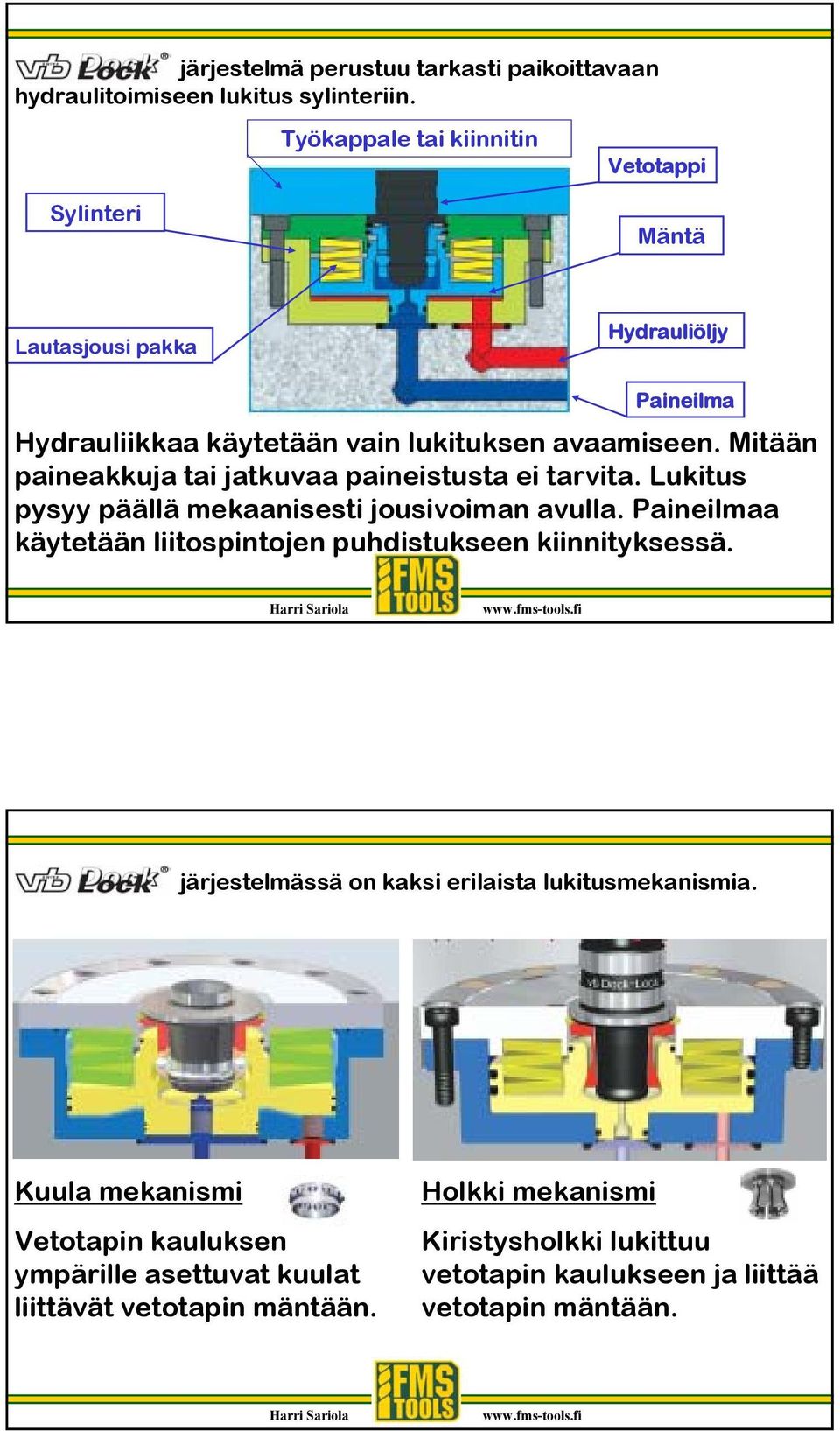

6 järjestelmä perustuu tarkasti paikoittavaan hydraulitoimiseen lukitus sylinteriin. Työkappale tai kiinnitin Vetotappi Sylinteri Mäntä Lautasjousi pakka Hydrauliöljy Paineilma Hydrauliikkaa käytetään vain lukituksen avaamiseen. Mitään paineakkuja tai jatkuvaa paineistusta ei tarvita. Lukitus pysyy päällä mekaanisesti jousivoiman avulla. Paineilmaa käytetään liitospintojen puhdistukseen kiinnityksessä. järjestelmässä on kaksi erilaista lukitusmekanismia. Kuula mekanismi Vetotapin kauluksen ympärille asettuvat kuulat liittävät vetotapin mäntään. Holkki mekanismi Kiristysholkki lukittuu vetotapin kaulukseen ja liittää vetotapin mäntään.

7 järjestelmässä kiinnittimet paikoitetaan tarkkojen sovitepintojen avulla. Tarkkamittaiseksi hiotut sovitepinnat Usean sylinterin järjestelmissä käytetään yhtä paikoittavaa vetotappia, yhtä linjaavaa ja loput tapit ainoastaan kiinnittävät. järjestelmän kiinnitysvoimat riittävät suurienkin kappaleiden kiinnittämiseen. 1T kuulalukitusversion sylinterin vetovoima on 10Kn ja kiinnipitovoima 30Kn/yksikkö. Holkkilukitus version vetovoima on 12,5Kn ja Ø120mm kiinnipitovoima 40Kn / yksikkö Ø160mm 2T Holkkilukitusversion sylinterin vetovoima on 20Kn ja kiinnipitovoima 60Kn/yksikkö. 3T Holkkilukitusversion vetovoima on 30Kn ja kiinnipitovoima 90Kn / yksikkö. Ø190mm

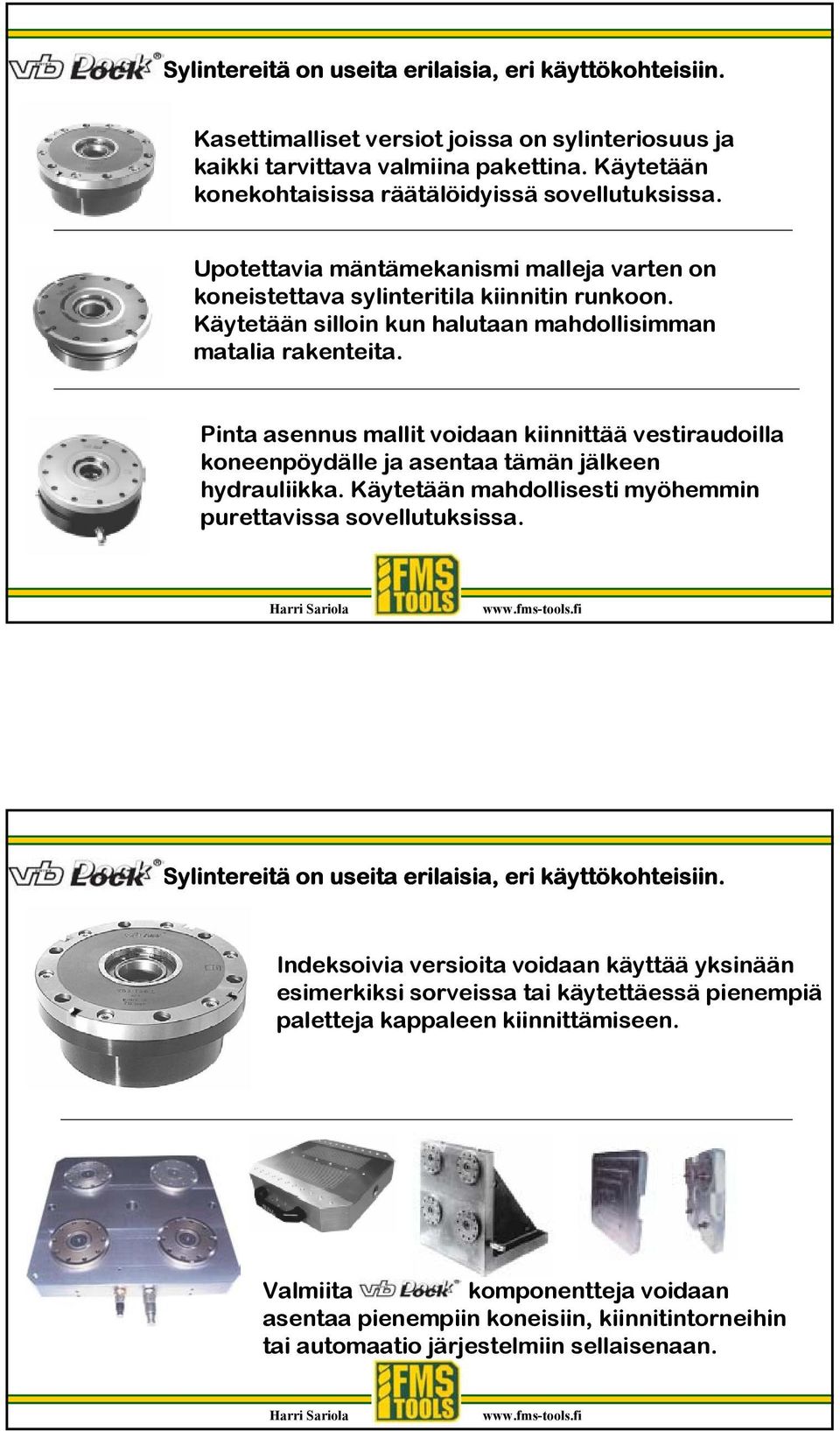

8 Sylintereitä on useita erilaisia, eri käyttökohteisiin. Kasettimalliset versiot joissa on sylinteriosuus ja kaikki tarvittava valmiina pakettina. Käytetään konekohtaisissa räätälöidyissä sovellutuksissa. Upotettavia mäntämekanismi malleja varten on koneistettava sylinteritila kiinnitin runkoon. Käytetään silloin kun halutaan mahdollisimman matalia rakenteita. Pinta asennus mallit voidaan kiinnittää vestiraudoilla koneenpöydälle ja asentaa tämän jälkeen hydrauliikka. Käytetään mahdollisesti myöhemmin purettavissa sovellutuksissa. Sylintereitä on useita erilaisia, eri käyttökohteisiin. Indeksoivia versioita voidaan käyttää yksinään esimerkiksi sorveissa tai käytettäessä pienempiä paletteja kappaleen kiinnittämiseen. Valmiita komponentteja voidaan asentaa pienempiin koneisiin, kiinnitintorneihin tai automaatio järjestelmiin sellaisenaan.

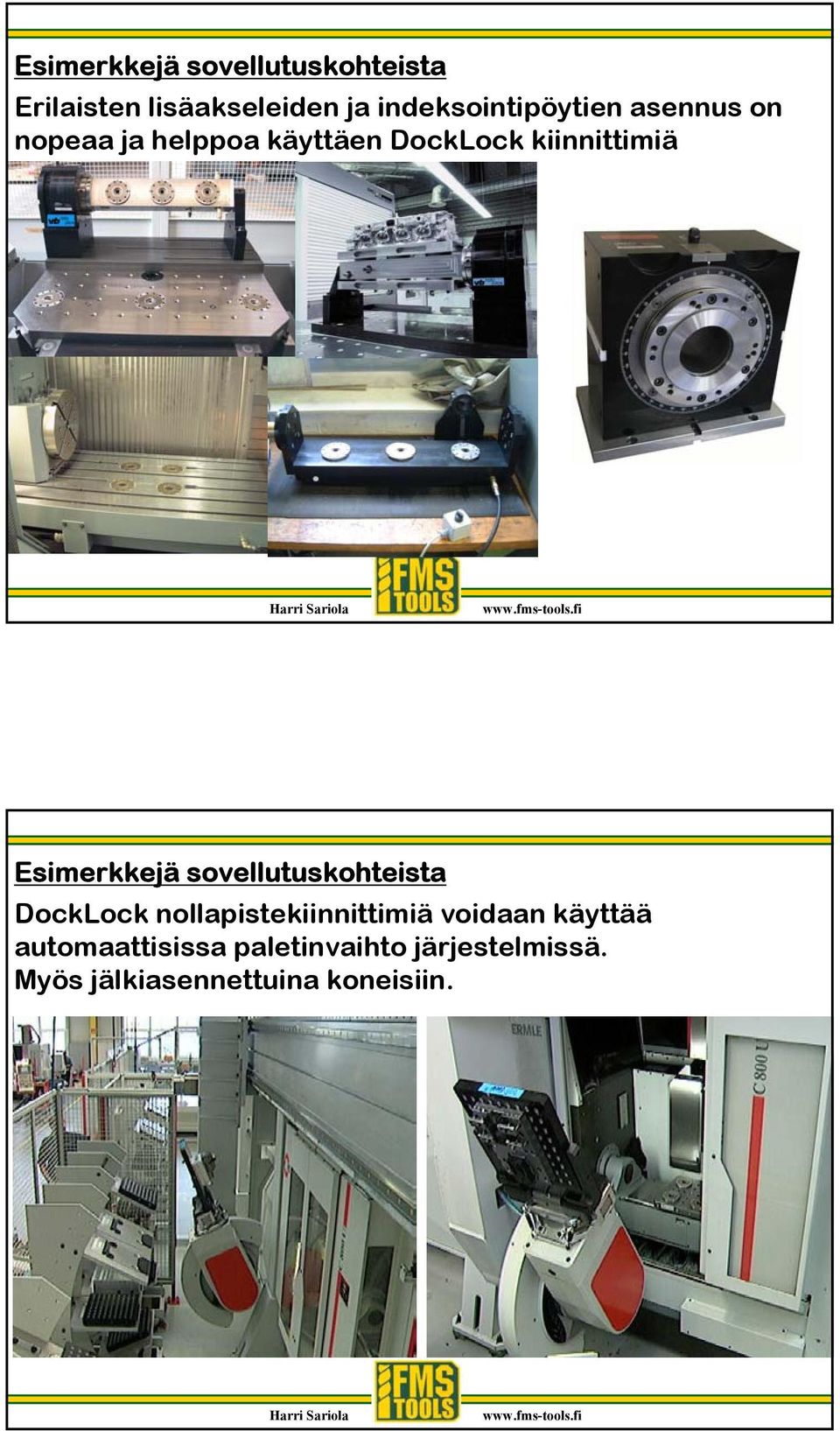

9 Esimerkkejä sovellutuskohteista Erilaisten lisäakseleiden ja indeksointipöytien asennus on nopeaa ja helppoa käyttäen DockLock kiinnittimiä Esimerkkejä sovellutuskohteista DockLock nollapistekiinnittimiä voidaan käyttää automaattisissa paletinvaihto järjestelmissä. Myös jälkiasennettuina koneisiin.

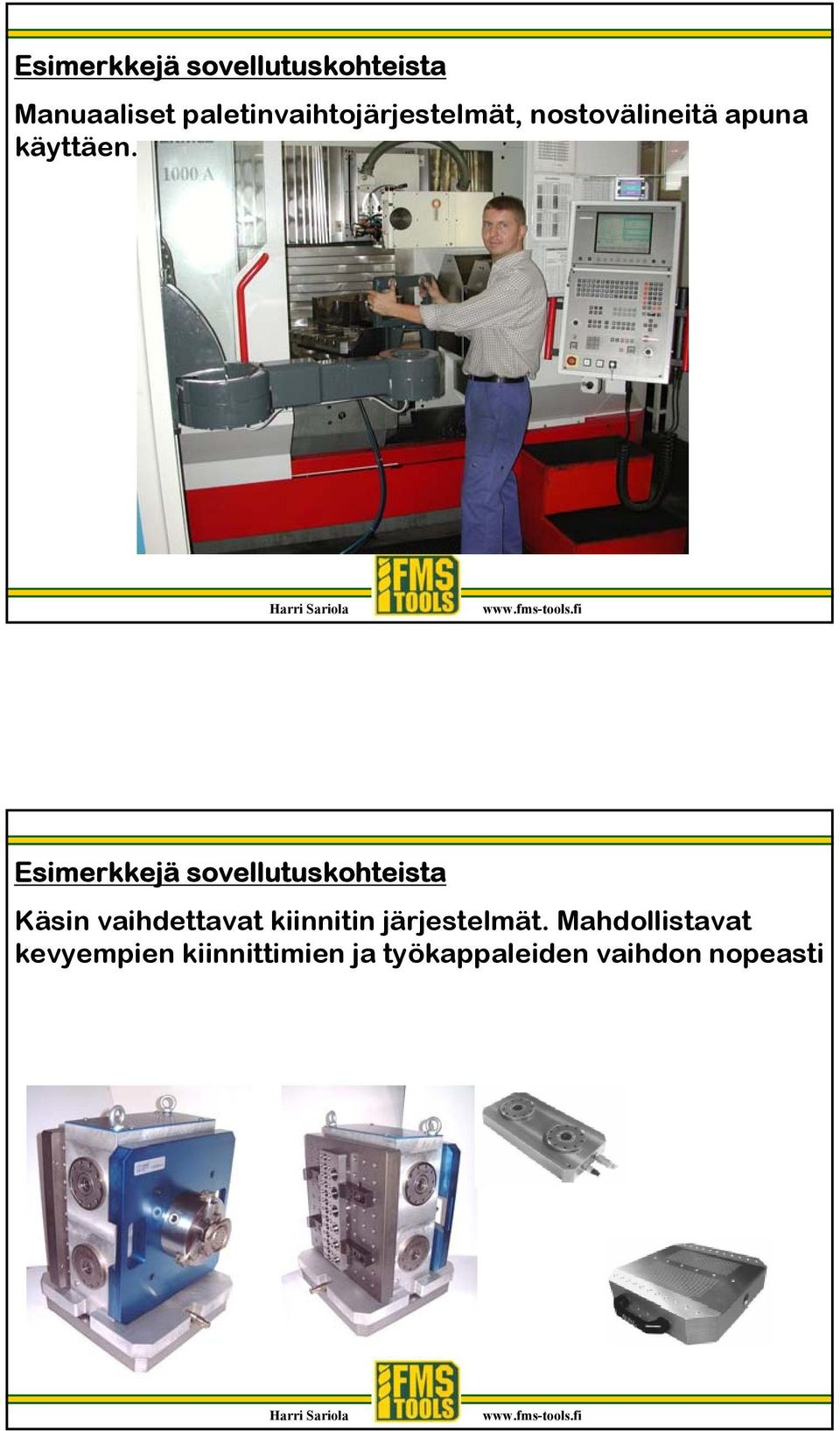

10 Esimerkkejä sovellutuskohteista Manuaaliset paletinvaihtojärjestelmät, nostovälineitä apuna käyttäen. Esimerkkejä sovellutuskohteista Käsin vaihdettavat kiinnitin järjestelmät. Mahdollistavat kevyempien kiinnittimien ja työkappaleiden vaihdon nopeasti

11 nollapistekiinnittimien muut tarvikkeet. Järjestelmä tarvitsee toimiakseen hydraulipumpun ja ohjauslaitteen. Lisäksi tarvittaan erilaisia liittimiä sekä hydrauli ja paineilma putkistoja. Joissain tapauksissa käytetään lisäksi nostosylintereitä lukitus sylintereiden lisäksi. Suosittelemme käytettäväksi omia komponentteja järjestelmissä. Ne ovat valmiiksi mitoitettuja sekä varmasti toimivia. Esimerkki 1. Järjestelmästä

12 Auramo-Bolzoni oy on Vantaalainen yritys joka valmistaa trukkeihin paperirullapihtejä sekä paalipihtejä. Yrityksessä on ollut järjestelmä käytössä vuodesta 2003 vaakakaraisella työstökeskuksella mm x 1000mm palettilevy viidellä lukitussylinterillä sekä neljällä nostosylinterillä Järjestelmään on rakennettu hydraulipumput DockLock sylintereille sekä nostosylintereille. Näitä ohjataan toimilaitteella joka on asennettu koneen paletinvaihtopaikan viereen. Näin järjestelmän käyttö on varmaa ja helppoa. Lisäksi varmistetaan näin työturvallisuus.

13 2200 kg painoista kiinnitintä asetetaan paikoilleen Bolzoni Auramo oy:ssä. Kiinnittimen vaihtoaika on n.5min kokonaisuudessaan ja itse kiinnittäminen kestää vain sekuntteja! Esimerkki 2. Järjestelmästä

14 Nokialainen TP-Tools Oy kuuluu TP-Yhtiöt konserniin. TP-Tools Oy valmistaa autonrenkaiden paistomuotteja. Eräs kriittinen työvaihe on ollut paistomuottien sekmenttien sorvaus. Ennen sorvausta sekmentit täytyy asettaa tarkasti mittakellojen avulla jigiin. Tämä vaihe voi kestää jopa tunteja. järjestelmän avulla asettaminen on viety koneen ulkopuolelle ja koneaikaa vapautettu itse sorvaukseen. Kun koneaikaa on vapautunut huomattavasti voi karusellisorvia käyttää nyt muuhun sorvaustyöhön. ansiosta asetusten vaihto sujuu parissa minuutissa joten konekapasiteetin käyttö vaikkapa alihankintatyöhon on mahdollista Esimerkiksi kolmileukapakan asettaminen pöydälle, määrättyyn asemaan tarkasti keskiöön, kestää vain 1-3min nostoineen. Asettamisen jälkeen ei tarvita kellottamista, vaan sorvaus voi alkaa heti.

15 Käyttämällä karusellisorvissa palettilevyjä joihin on vetotapit asennettu valmiiksi, voidaan mitä tahansa sorvauskappaleita, tai kiinnittimiä kappaleineen, esiasettaa valmiiksi työjonoon odottamaan sorvausta. Näin suuremmilla sorveilla saadaan käyttösuhdetta nostettua jopa satoja prosentteja! Pyörivillä työkaluilla varustetuilla sorveilla voidaan vetotapit asettaa kappaleeseen 1. vaiheessa ja kiinnittää kappale nopeasti paikoilleen 2. vaiheessa. Samaa metodia voidaan käyttää rouhinta ja viimeistelyvaiheiden ollessa eri koneissa. Esimerkki 3. Järjestelmän hyödyntämisestä

16 Ylä-Savon Koneistus Oy on Iisalmelainen alihankinta konepaja joka kuuluu yhdessä Rantsilan Mekamet Oy:n kanssa Oulun Mekaporar konserniin. Konekantana heillä on 2kpl vaakakaraisia koneistuskeskuksia 1000x1000 ja 1250x1250 palettikoolla, pitkäjyrsin kone, pystysorvi ja suurehko NC-vaakasorvi. Vaihtelevat työt ja pienet sarjakoot, sekä vaikeasti aseteltavat kappaleet aiheuttavat paljon hukka-aikaa asetustoiminnoissa. Suunnitelma järjestelmän hyödyntämisestä tuotannon ohjauksessa. Suunnitelma järjestelmän hyödyntämisestä tuotannon ohjauksessa. Uusi Layout

17 CORREA BEGARD
