SUHNER Työstöyksiköt

Transkriptio

1 SUHNER Työstöyksiköt

2

3 SUHNER Työstöyksiköt MONOmaster «Porauksen työhevonen»

4 MONOmaster toimintaperiaate

5 Oikosulkumoottori jarrusylinteri kara voimansiirto Karan runko Pinoli

6 Nopea syöttö työtahti jarrusylinteri Nopea syöttö Pinoli

7

8

9

10 hihnaveto kara

11 Monomaster ominaisuuksia Soveltuu erityisesti poraukseen (HSS porat) Jämäkkä valukotelointi, kapea muotoilu Kromattu karan holkki Tarkka kaksoiskartiointijärjestelmä Integroitu syötön ohjaus, jossa on sisäänrakennettu hydraulinen jarrusylinteri, joka mahdollistaa nopean lähestymis- ja työtahdin Tarkat kaksoisakselilaakerit Sisäänrakennetut, sähköiset tai pneumaattiset rajakytkimet Karan kierrosluku säädettävissä Saatavilla on yli 4000 erilaista versiota

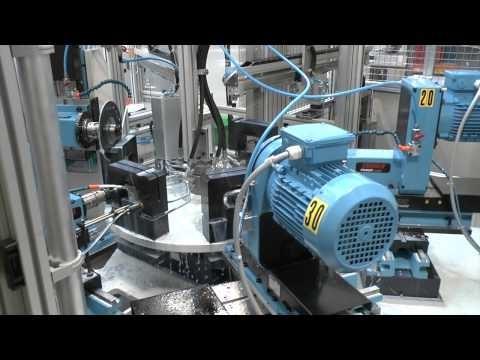

12 Monomaster sovellusesimerkkejä

13 MULTImaster «Tehokkuutta ja tilansäästöä»

14 MULTImaster toimintaperiaate

15 Moottorijako kahdeksalle työstöyksikölle Moottorijako neljälle työstöyksikölle

16 Taipuva-akselinen kaapeli moottoriyksikkö Työstöyksiköitä max. 8 adapteri

17 MULTImaster - ominaisuuksia (MONOmasterin lisäksi) Pieni yksikkö, jossa on suuri vääntömomentti (taloudellinen) Vain yksi käyttömoottori jopa kahdeksalle (8) porausyksikölle (energiatehokas) Pienet mitat mahdollistavat yksiköiden asentamisen kapeisiin tiloihin Voimansiirto taipuva-akselisten kaapeleiden avulla

18 POWERmaster - luistinyksiköt raskaaseen työstöön

19 POWERmaster toimintaperiaate

20 Oikosulkumoottori voimansiirto Karan suoja Pneumaattinen sylinteri kara jarrusylinteri Luistin

21 hihnaveto työstöyksikkö Pneumaattinen vaihe Hydraulinen vaihe Nopea syöttö

22

23

24

25 POWERmaster ominaisuuksia ja etuja Luistin Jäykkä valurauta tai valettu alumiinipohja 5 syöttöasetusta työntövoima enintään N (22 000N UA 60: lla) kompakti muotoilu Helposti säädettävä nopean ja työtahdin syöttö Jopa 320 mm isku (630 mm UA 60: lla) Työyksikkö Ihanteellinen kovametallityökaluille Jämäkkä valurautakuori Suuret leikkuunopeudet. Enintään BEX 15: llä Korkea työstötarkkuus, jopa 0,005 mm BEX 35: n kanssa Laaja valikoima karoja erilaisille työstömenetelmille

26 POWERmaster - ominaisuuksia ja etuja Tukeva muotoilu ja vahvistetut laakerit saatavilla läpijäähdytyksellä Tarkkuuskulma- tai kartiomaiset karalaakerit Muuttuvat karan kierrosluvut vaihtokytkimen tai taajuusmuuttajan kautta Pitkä elinikä helppo käyttää ja säätää lähes huoltovapaa Porauskapasiteetti enintään 35mm / 600N / mm2 (60mm / UA 60) Myös jyrsintään

27 TAPmaster «suunniteltu kierteitykseen»

28 TAPmaster toimintaperiaate

29 jarrumoottori kara voimansiirto Karan kotelo Pinoli

30 ruuvisyöttö hihnaveto pinoli kara

31

32

33

34 TAPmaster ruuvisyötöllä ominaisuudet ja edut Jämäkkä valurautakotelointi Kromattu karan holkki Tarkat kaksoisakselilaakerit Helposti vaihdettava syöttöruuvi Helposti säädettävä työstöpituus Muuttuvat karan kierrosluvut vaihtokytkimen tai taajuusmuuttajan kautta Pneumaattinen nopea isku GEM 6: lla Vaihteistokotelo 2: 1-ruuvi / kara, jossa on GEM 20C Kierteityshalkaisija enintään 20mm / 600N / mm2.

35 TAPmaster sovellusesimerkkejä

36 CNCmaster - servokäyttöinen työstöyksikkö tehokkaaseen lastuamiseen

37 CNCmaster toimintaperiaate

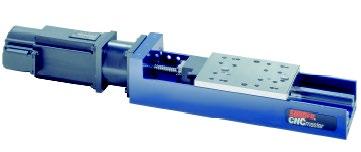

38 Työstöyksikkö Servomoottori Luistinyksikkö Palloruuvikara

39 AC moottori Työstön voimansiirto Servomoottori Kara Karan voimansiirto Karan runko

40 hihnaveto hihnaveto palloruuvi kara pinoli

41

42

43

44 AC moottori voimansiirto Karan runko kara Servomoottori luistin

45 palloruuvi hihnaveto

46

47

48 CNCmaster ominaisuuksia ja etuja Suhner CNC - yksiköt tarjoavat ratkaisuja poraus-, sahaus-, kierteitys- ja jyrsintämenetelmiin. Ihanteellinen kovametalliporaukseen ja kierteitykseen vaikeisiin aineisiin Erittäin tarkat syöttöarvot ja tarkkuus Nopeat menetelmä- ja työkaluvaihdot POWERmaster luistinyksiköt, jämäkällä valurautakoteloinnilla: työstövoima N, nopeus kierr./min, iskupituus 630 mm, tarkkuus 0,005 mm Monikarat, kulmapäät, pitkä käyttöikä ja lähes huoltovapaa

49 POLYdrill Monikarapäät poraukseen, jyrsintään ja kierteitykseen

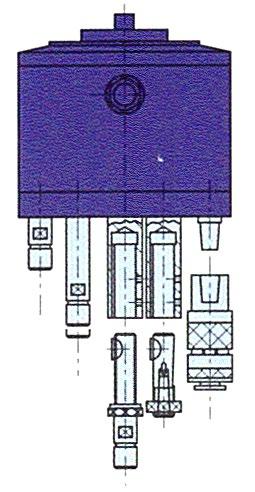

50 Rakenne Kara-adapteri mekaniikka työkalupitimet

51 Rakenne Työkalupidin Adapterit Saatavilla myös pikakiinnityksellä Yleisimmät MC kiinnittimet Saatavilla: ISO/SK 40 / 50 HSK BT40 / 50 monikarapäät leikkuunestesyöttö Yleisimmät työkalupitimet saatavilla: Weldon, ER holkit, HSK, ABS, etc. Läpijäähdytteisille työkaluille Max. kierrosnopeus18000 RPM Leikkuunestepaine max. 120 bar

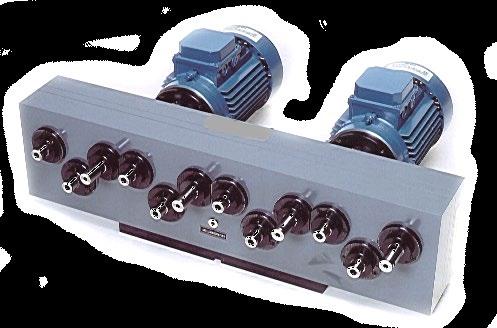

52 Erikoismonikarapäät Saatavanamonikarapäätasiakkaantarpeen mukaanräätälöitynä

53 POLYdrill ominaisuuksia ja etuja Suhnerilla on laaja valikoima monikarapäitä, joissa on säädettävät ja kiinteät karat, kulma- ja erikoispäät, asiakkaan vaatimusten mukaan. Soveltuu hyvin niin HSS- kuin kovametallityökaluille Kierteitys eri nousukulmilla mahdollista Kaikissa vakioyksiköissa on 2 aksiaalista ja 2 radiaalista laakeria. Käytettävissä eri vaihteita Hiljainen Läpijäähdytys mahdollinen Nopeus rpm ja sumuvoitelun avulla saadaan kierroslukua kasvatettua

54 Hioma- ja kiillotussovellukset

55 Suhner robottisovellus automaattisella työkalun vaihdolla
