1 Lastuavat työkalut - Sandvik Coromant Pyörivät työkalut YRSINTÄ PORAUS TYÖKALUÄRSTLMÄT 2012

2 Avarrustyökalun valitseminen Avarrustyökalun valitseminen 1 Valitse käytettävä menetelmä: Valitse käytettävä menetelmä ottaen huomioon reiän malli, rajoitukset, lastuttava aine ja kone. 2 Valitse avarrustyökalujärjestelmä Valitse yleisesittelysivuilta koneistusvaiheeseen (rouhinta tai viimeistely) ja olosuhteisiin sopiva järjestelmä. 3 Määrittele avarrushalkaisija ja reiälle asetettavat vaatimukset. Valitse työkalu, joka kattaa koneistusvaiheen edellyttämän avarrushalkaisija-alueen. 4 Valitse asetuskulma. Valitse halutun asetuskulman perusteella taulukosta sopiva teräelementti. Tämä määrittää myös sopivimman terämallin. Valitse liitäntäkappale 5 Liitäntäkappaleen valintaperusteet ovat - Liitoskoko - Avarrussyvyys Ks. kappale. 6 Valitse työkalun terät. Valitse terät malli- ja kokosuositusten perusteella. Valitse laatu lastuttavan aineen ja koneistusolosuhteiden perusteella. Ks. kappale A. Lastuamisnopeussuositukset s. 96. Teknisiä lisätietoja saat Teknisestä käsikirjasta. Avarrustyökalun valitseminen 2

3 Sisällysluettelo Käyttöalueet Työkalun valintaopas Rouhinta Viimeistely/kalvinta Tuotteet Rouhinta CoroBore 820 kolmiteräinen malli Coromant Capto, avarrushalkaisija mm CoroBore 820 XL Kaksiteräinen malli isoille halkaisijoille Avarrusalue mm Avarrusalue mm DuoBore kaksiteräinen malli Coromant Capto mm Värinävaimennettu Coromant Capto mm Heavy Duty kaksiteräinen malli Coromant Capto, avarrushalkaisija mm Viimeistely CoroBore 825 tavanomaiseen ja taka-avarrukseen Lieriövarsi mm Coromant Capto ja HSK mm Värinävaimennettu Coromant Capto mm CoroBore 825/826 tavanomaiseen avarrukseen Coromant Capto mm Värinävaimennettu Coromant Capto mm CoroBore 825/826 XL Isoille halkaisijoille Avarrusalue mm Avarrusalue mm Hienoavarruspäät Coromant Capto ja HSK avarruspäät 3-36 mm Coromant Capto - ja HSK-hienoavarruspäät suurille nopeuksille 2 26 mm CoroBore XL -pitimet Coromant Capto -liitos Kiinteä pidin Keskitystuurna Muut työkalut T-Max U -hienoavarruspäät suora tai kulma-kiinnitys Coromant monikäyttöiset avarrustyökalut Kalvinta Reamer 830 tarkkuustyökalu suurille syötöille ja läpireikien koneistukseen Terät Lastuamisarvot ja lastunhallinta Varaosat Sisällysluettelo 3

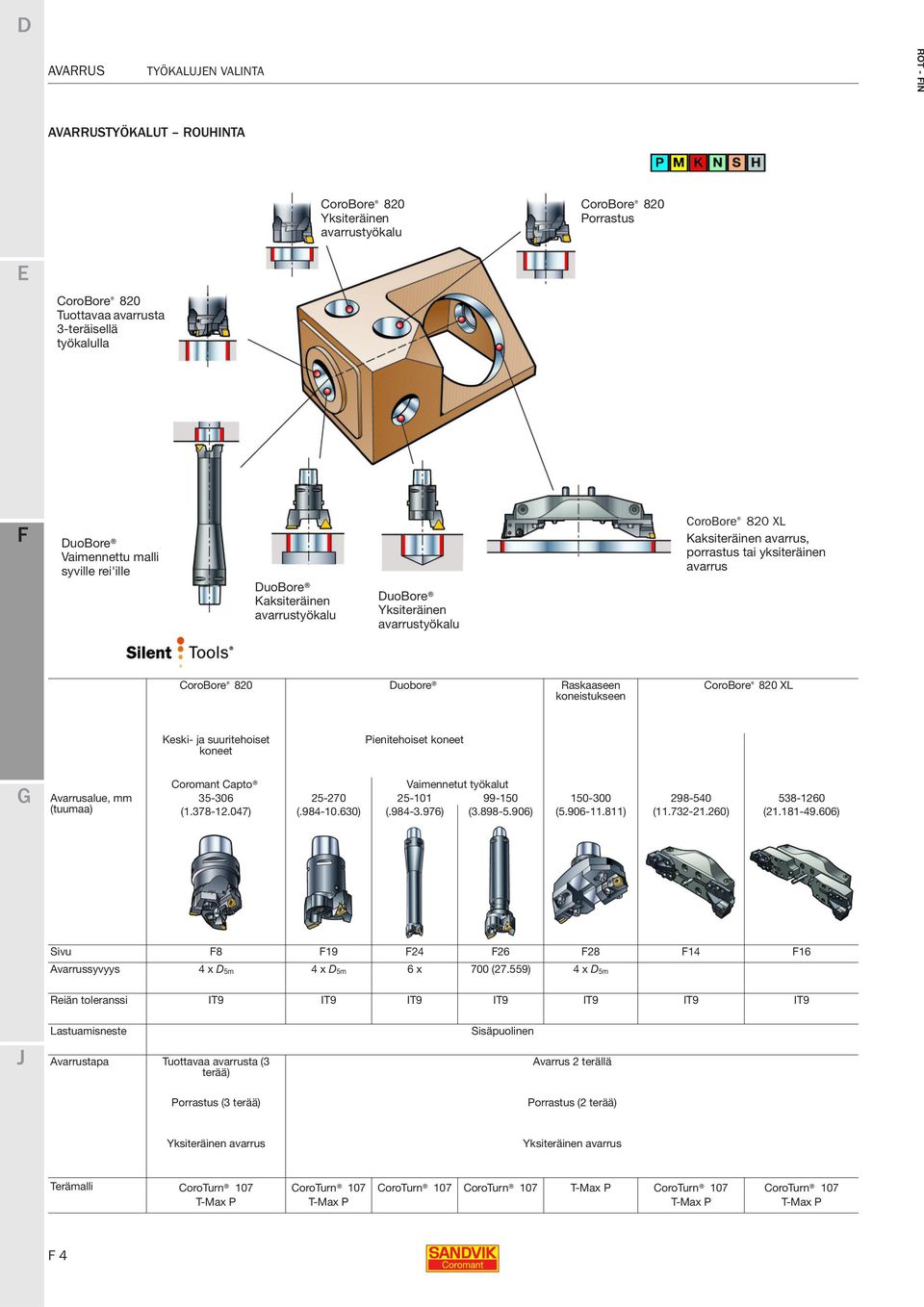

4 TYÖKALUN VALINTA TYÖKALUT ROUHINTA CoroBore 820 Yksiteräinen avarrustyökalu CoroBore 820 Porrastus CoroBore 820 Tuottavaa avarrusta 3-teräisellä työkalulla DuoBore Vaimennettu malli syville rei'ille DuoBore Kaksiteräinen avarrustyökalu DuoBore Yksiteräinen avarrustyökalu CoroBore 820 XL Kaksiteräinen avarrus, porrastus tai yksiteräinen avarrus CoroBore 820 Duobore Raskaaseen koneistukseen CoroBore 820 XL Keski- ja suuritehoiset koneet Pienitehoiset koneet Avarrusalue, mm (tuumaa) Coromant Capto Vaimennetut työkalut ( ) ( ) ( ) ( ) ( ) ( ) ( ) Sivu Avarrussyvyys 4 x D 5m 4 x D 5m 6 x 700 (27.559) 4 x D 5m Reiän toleranssi IT9 IT9 IT9 IT9 IT9 IT9 IT9 Lastuamisneste Avarrustapa Tuottavaa avarrusta (3 terää) Porrastus (3 terää) Sisäpuolinen Avarrus 2 terällä Porrastus (2 terää) Yksiteräinen avarrus Yksiteräinen avarrus Terämalli CoroTurn 107 CoroTurn 107 CoroTurn 107 CoroTurn 107 T-Max P CoroTurn 107 CoroTurn 107 T-Max P T-Max P T-Max P T-Max P TYÖKALUN VALINTA 4

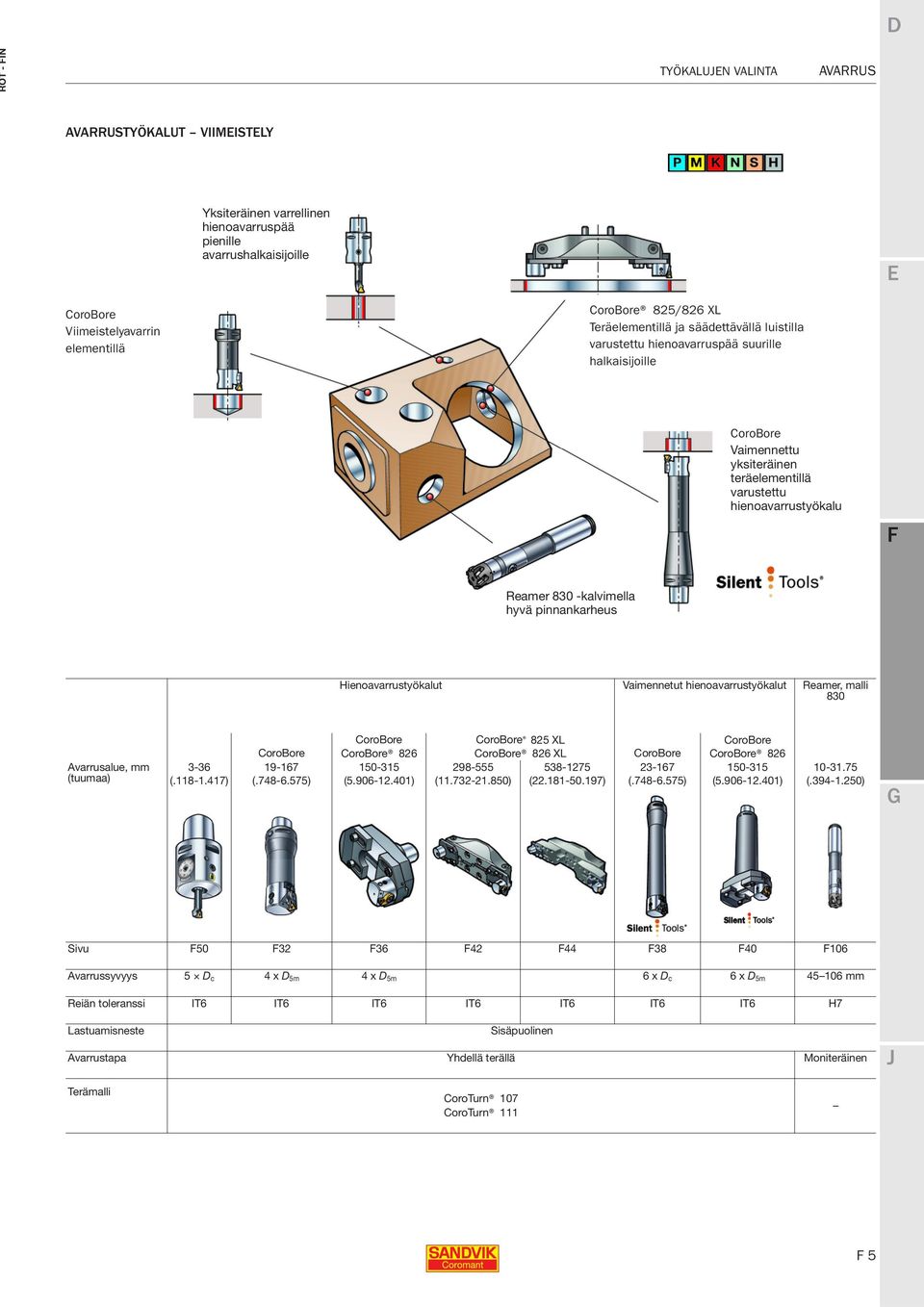

5 TYÖKALUN VALINTA TYÖKALUT VIIMISTLY Yksiteräinen varrellinen hienoavarruspää pienille avarrushalkaisijoille CoroBore Viimeistelyavarrin elementillä CoroBore 825/826 XL Teräelementillä ja säädettävällä luistilla varustettu hienoavarruspää suurille halkaisijoille CoroBore Vaimennettu yksiteräinen teräelementillä varustettu hienoavarrustyökalu Reamer 830 -kalvimella hyvä pinnankarheus Hienoavarrustyökalut Vaimennetut hienoavarrustyökalut Reamer, malli 830 Avarrusalue, mm (tuumaa) CoroBore CoroBore 825 XL CoroBore CoroBore CoroBore 826 CoroBore 826 XL CoroBore CoroBore ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) Sivu Avarrussyvyys 5 D c 4x D 5m 4 x D 5m 6 x D c 6 x D 5m mm Reiän toleranssi IT6 IT6 IT6 IT6 IT6 IT6 IT6 H7 Lastuamisneste Sisäpuolinen Avarrustapa Yhdellä terällä Moniteräinen Terämalli CoroTurn 107 CoroTurn 111 TYÖKALUN VALINTA 5

6 Rouhinta CoroBore 820 Rouhinta-avarrustyökalu kolmeteräinen malli Optimaalinen tuottavuus keski- ja suuritehoisiin koneisiin Lyhyt ja tukeva - Äärimmäisen tukeva Lastuamisneste läpi työkalun - Tehokas lastunpoisto ri luistivaihtoehtoja, kukin säädettävissä sekä aksiaali- että radiaalisuunnassa - Monipuolisuutta - Taloudellisuutta - Pienet varastot Tuottavaa avarrusta Porrastus Yksiteräinen avarrus Aluspala Kiinnityslevy CoroTurn, RC-malli - nsisijainen valinta halkaisija-alueelle mm ( tuumaa) CoroTurn 107 -ruuvikiinnitys - Laaja valikoima terämalleja ISO-käyttöalueet: Rouhinta 6

7 CoroBore 820 XL Rouhinta Rouhinta-avarrustyökalujärjestelmä Suurihalkaisijaisten reikien avarrukseen Tukevuuden maksimoiva järjestelmä, jossa sisäpuolinen nestekanava Kaksiteräinen avarrus Aksiaalisesti säädettävät teräelementit Porrastukseen tai varmistamaan molempien terien sama paikoitus aksiaalisuunnassa Porrastus Yksiteräinen avarrus T-Max P, CoroTurn -RCkiinnitys Vahvoja teriä vaativiin työvaiheisiin tukevissa olosuhteissa. CoroTurn ruuvikiinnitysjärjestelmä Kun edellytetään pieniä lastuamisvoimia Rouhinta 7

8 Rouhinta CoroBore 820 Avarrustyökalu, 3-teräinen Coromant Capto Tuottavaa avarrusta Porrastus Yksiteräinen avarrus Avarrusalue: mm ( :n luistit tuumaa) 3 Luistia 3 Luistit 4) 1 Luisti Avarrussyvyys: 4 D 5m 1 Liitäntäkappale 1 Aluspalasarja 2 Kiinnityslevy Reiän toleranssi: IT9 1 Liitäntäkappale 1 Liitäntäkappale Lastuamisneste: Sisäpuolinen Lastuamisnopeus, v c maks: 1200 m/min (3937 ft/min) Avarrusalue, mm (tuumaa) Terämalli 1. Luisti 4) 2. Liitäntäkappale Dc min. maks. Liitäntäkappaleen koko Liitoskoko Asetuskulma Rintakulma ISO ANSI ic Tilauskoodi Tilauskoodi A C3-C CC.. 06 CC.. 2(1.5) 1/4 R820A-AR11SCC06A C3-R820A-AA3037A ( ) CC.. 06 CC.. 2(1.5) R820A-AR11SCKC06A C4-R820A-AA3072A 95-5 CC.. 06 CC.. 2(1.5) R820A-AR11SCLC06A C5-R820A-AA3080A A C3-C CC.. 06 CC.. 2(1.5) 1/4 R820A-BR11SCC06A C6-R820A-AA3089A ( ) CC.. 06 CC.. 2(1.5) R820A-BR11SCKC06A 95-5 CC.. 06 CC.. 2(1.5) R820A-BR11SCLC06A B C4-C CC.. 06 CC.. 2(1.5) 1/4 R820B-AR12SCC06A C4-R820B-AA3044A ( ) CC.. 06 CC.. 2(1.5) R820B-AR12SCKC06A C5-R820B-AA3086A 95-5 CC.. 06 CC.. 2(1.5) R820B-AR12SCLC06A C6-R820B-AA3099A B C4-C CC.. 06 CC.. 2(1.5) 1/4 R820B-BR12SCC06A ( ) CC.. 06 CC.. 2(1.5) R820B-BR12SCKC06A 95-5 CC.. 06 CC.. 2(1.5) R820B-BR12SCLC06A B C4-C CC.. 09 CC.. 3(2.5) 3/8 R820B-BR14SCC09A C4-R820B-AA3044A ( ) 84 6 SC.. 09 SC.. 3(2.5) R820B-BR14SSYC09A C5-R820B-AA3086A 95-5 CC.. 09 CC.. 3(2.5) R820B-BR14SCLC09A C6-R820B-AA3099A C C5-C CC.. 09 CC.. 3(2.5) 3/8 R820C-AR16SCC09A C5-R820C-AA3050A ( ) HSK 63/A 84 6 SC.. 09 SC.. 3(2.5) R820C-AR16SSYC09A C6-R820C-AA3104A 95-5 CC.. 09 CC.. 3(2.5) R820C-AR16SCLC09A C C5-C CC.. 09 CC.. 3(2.5) 3/8 R820C-BR16SCC09A ( ) 84 6 SC.. 09 SC.. 3(2.5) R820C-BR16SSYC09A 95-5 CC.. 09 CC.. 3(2.5) R820C-BR16SCLC09A C C5-C CC.. 12 CC /2 R820C-BR18SCC12A C5-R820C-AA3050A ( ) 84 6 SC.. 12 SC.. 43 R820C-BR18SSYC12A C6-R820C-AA3104A 95-5 CC.. 12 CC.. 43 R820C-BR18SCLC12A D C5-C CC.. 09 CC.. 3(2.5) 3/8 R820D-AR18SCC09A C5-R820D-AA3052A ( ) 84 6 SC.. 09 SC.. 3(2.5) R820D-AR18SSYC09A C6-R820D-AA3060A 95-5 CC.. 09 CC.. 3(2.5) R820D-AR18SCLC09A 90 0 CC.. 12 CC /2 R820D-AR18SCC12A 84 6 SC.. 12 SC.. 43 R820D-AR18SSYC12A 95-5 CC.. 12 CC.. 43 R820D-AR18SCLC12A D C5-C CC.. 09 CC.. 3(2.5) 3/8 R820D-BR18SCC09A ( ) HSK 63/A 84 6 SC.. 09 SC.. 3(2.5) R820D-BR18SSYC09A 95-5 CC.. 09 CC.. 3(2.5) R820D-BR18SCLC09A 90 0 CC.. 12 CC /2 R820D-BR18SCC12A 84 6 SC.. 12 SC.. 43 R820D-BR18SSYC12A 95-5 CC.. 12 CC.. 43 R820D-BR18SCLC12A 1) l 1-mitta käytettäessä aluspalasarjaa. 2) Luistin kiristysmomentti 3) Kun D c < D 5m: l 3 = 1,5 x D c 4) Mallien R820x-A... ja R820x-B... samanpituiset luistit voidaan yhdistää porrastusta varten laajalla halkaisija-alueella Rouhinta 8

9 Rouhinta 95 CoroTurn (6 ) CoroTurn (0 ) CoroTurn RC Coromant Capto R820x-xRxxSCLCxxA R820x-xRxxSSYCxxA R820x-xRxxDCNxxA 90 (0 ) CoroTurn (15 ) CoroTurn (6 ) CoroTurn RC R820x-xRxxSCCxxA R820x-xRxxSCKCxxA R820x-xRxxDSYNxxA 95 ( 5 ) CoroTurn RC R820x-xRxxDCLNxxA l 1 = ohjelmointipituus Mitat, mm (tuumaa) Tarvikkeet tilataan erikseen. Kiinnityskappale työkaluun Kiinnityskappale työkaluun Aluspalasarja CoroTurn 107 CoroTurn RC ftlbs U D 5m l 1 l 1 1) l 3 Nm 2) 0.3 (.7) 32 (1.260) 48 (1.890) 49 (1.929) R820A-AS00A R820A-AC10A (1.5) 40 (1.575) 83 (3.268) 84 (3.307) 3) 0.9 (2.0) 50 (1.969) 91 (3.583) 92 (3.622) 3) 1.3 (2.9) 63 (2.480) 100 (3.937) 101 (3.976) 3) 0.7 (1.5) 40 (1.575) 56 (2.205) 57 (2.244) R820B-AS00A R820B-AC11A (2.6) 50 (1.969) 98 (3.858) 99 (3.898) 3) 1.7 (3.7) 63 (2.480) 111 (4.370) 112 (4.409) 3) 0.7 (1.5) 40 (1.575) 58 (2.283) 59 (2.323) R820B-AS00A R820B-AC11A (2.6) 50 (1.969) 100 (3.937) 101 (3.976) 3) 1.7 (3.7) 63 (2.480) 113 (4.449) 114 (4.488) 3) 1.0 (2.2) 50 (1.969) 66 (2.598) 67 (2.638) R820C-AS00A R820C-AC15A (4.6) 63 (2.480) 120 (4.724) 121 (4.764) - 1. Luisti 2. Liitäntäkappale 1.0 (2.2) 50 (1.969) 68 (2.677) 69 (2.717) R820C-AS00A R820C-AC15A - 3. Aluspalasarja 2.1 (4.6) 63 (2.480) 122 (4.803) 123 (4.843) - 4. Kiinnityslevy 1.2 (2.6) 50 (1.969) 70 (2.756) 71 (2.795) R820D-AS00A R820D-AC17A (4.9) 63 (2.480) 78 (3.071) 79 (3.110) - Tilausesimerkki täydelliselle työkalulle, sis. liitäntäkappaleen ja luistit: 3 kpl R820A-AR11SCC06A (luistit) 1 kpl C3-R820A-AA3037A (liitäntäkappale) Coromant Capto -työkalujen kiristysmomentti: Koko C3: Nm (30 37 ft-lbs) Koko C5: Nm (67 74 ft-lbs) Koko C8: Nm ( ft-lbs) Koko C4: Nm (37 44 ft-lbs) Koko C6: Nm ( ft-lbs) Rouhinta 9

10 Rouhinta CoroBore 820 Avarrustyökalu, 3-teräinen Coromant Capto Tuottavaa avarrusta Porrastus Yksiteräinen avarrus Avarrusalue: mm ( :n luistit tuumaa) 3 Luistia 3 Luistit 4) 1 Luisti Avarrussyvyys: 4 D 5m 1 Liitäntäkappale 1 Aluspalasarja 2 Kiinnityslevy Reiän toleranssi: IT9 1 Liitäntäkappale 1 Liitäntäkappale Lastuamisneste: Sisäpuolinen Lastuamisnopeus, v c maks: 1200 m/min (3937 ft/min) Avarrusalue, mm (tuumaa) Terämalli 1. Luisti 4) 2. Liitäntäkappale Dc min. maks. Liitäntäkappaleen koko Liitoskoko Asetuskulma Rintakulma ISO ANSI ic Tilauskoodi Tilauskoodi C6-C CC.. 12 CC /2 R820-AR22SCC12A C6-R820-AA3068A ( ) 84 6 SC.. 12 SC.. 43 R820-AR22SSYC12A C8-R820-AA3072A 95-5 CC.. 12 CC.. 43 R820-AR22SCLC12A C6-C CC.. 12 CC /2 R820-BR22SCC12A ( ) 84 6 SC.. 06 SC.. 43 R820-BR22SSYC12A 95-5 CC.. 12 CC.. 43 R820-BR22SCLC12A C CC.. 12 CC /2 R820-AR24SCC12A C8-R820-AA3076A ( ) 84 6 SC.. 12 SC.. 43 R820-AR24SSYC12A 95-5 CC.. 12 CC.. 43 R820-AR24SCLC12A 90 0 CN.. 12 CN /2 R820-AR24DCN12A 84 6 SN.. 12 SN.. 43 R820-AR24DSYN12A 95-5 CN.. 12 CN.. 43 R820-AR24DCLN12A C CC.. 12 CC /2 R820-BR24SCC12A ( ) 84 6 SC.. 12 SC.. 43 R820-BR24SSYC12A 95-5 CC.. 12 CC.. 43 R820-BR24SCLC12A 90 0 CN.. 12 CN /2 R820-BR24DCN12A 84 6 SN.. 12 SN.. 43 R820-BR24DSYN12A 95-5 CN.. 12 CN.. 43 R820-BR24DCLN12A C CC.. 12 CC /2 R820-AR24SCC12A C8-R820-AA3076A ( ) 84 6 SC.. 12 SC.. 43 R820-AR24SSYC12A 95-5 CC.. 12 CC.. 43 R820-AR24SCLC12A 90 0 CN.. 12 CN /2 R820-AR24DCN12A 84 6 SN.. 12 SN.. 43 R820-AR24DSYN12A 95-5 CN.. 12 CN.. 43 R820-AR24DCLN12A C CC.. 12 CC /2 R820-BR24SCC12A ( ) 84 6 SC.. 12 SC.. 43 R820-BR24SSYC12A 95-5 CC.. 12 CC.. 43 R820-BR24SCLC12A 90 0 CN.. 12 CN /2 R820-BR24DCN12A 84 6 SN.. 12 SN.. 43 R820-BR24DSYN12A 95-5 CN.. 12 CN.. 43 R820-BR24DCLN12A H C CC..12 CC /2 R820H-AR26SCC12A C8-R820H-AA3089A ( ) 84 6 SC..12 SC.. 43 R820H-AR26SSYC12A 95-5 CC..12 CC.. 43 R820H-AR26SCLC12A 90 0 CN..16 CN /8 R820H-AR36DCN16A C8-R820H-AA3089A 84 6 SN..15 SN.. 54 R820H-AR36DSYN15A 95-5 CN..16 CN.. 54 R820H-AR36DCLN16A H C CC..12 CC /2 R820H-BR26SCC12A C8-R820H-AA3089A ( ) 84 6 SC..12 SC.. 43 R820H-BR26SSYC12A 95-5 CC..12 CC.. 43 R820H-BR26SCLC12A 90 0 CN..16 CN /8 R820H-BR36DCN16A C8-R820H-AA3089A 84 6 SN..15 SN.. 54 R820H-BR36DSYN15A 95-5 CN..16 CN.. 54 R820H-BR36DCLN16A 1) l 1-mitta käytettäessä aluspalasarjaa. 2) Luistin kiristysmomentti 3) Mallien R820x-A... ja R820x-B... samanpituiset luistit voidaan yhdistää porrastusta varten laajalla halkaisija-alueella Rouhinta 10

11 Rouhinta 95 ( 5 ) CoroTurn RC 95 CoroTurn (6 ) CoroTurn (0 ) CoroTurn RC Coromant Capto R820x-xRxxDCLNxxA R820x-xRxxSCLCxxA R820x-xRxxSSYCxxA R820x-xRxxDCNxxA 90 (0 ) CoroTurn (15 ) CoroTurn (6 ) CoroTurn RC R820x-xRxxSCCxxA R820x-xRxxSCKCxxA R820x-xRxxDSYNxxA l 1 = ohjelmointipituus Mitat, mm (tuumaa) Tarvikkeet tilataan erikseen. Kiinnityskappale työkaluun Kiinnityskappale työkaluun Aluspalasarja CoroTurn 107 CoroTurn RC Paino D 5m l 1 l 1 1) l 3 Nm 2) ftlbs 2.3 (5.1) 63 (2.48) 90 (3.543) 91.6 (3.606) R820-AS00A R820-AC20A (7.5) 80 (3.15) 94 (3.701) 95.6 (3.764) (9.5) 80 (3.15) 100 (3.937) (4.000) R820-AS00A R820-AC22A R820-AC22A 5.1 (11.2) 80 (3.15) 100 (3.937) (4.000) R820-AS00A R820-AC22A R820-AC22A 1. Luisti 2. Liitäntäkappale 3. Aluspalasarja 4. Kiinnityslevy 9.2 (20.3) 80 (3.15) 115 (4.528) 117 (4.606) R820H-AS00A R820H-BC24A R820H-AC34A 8.1 (17.9) 80 (3.15) 125 (4.921) 127 (5.000) (20.3) 80 (3.15) 115 (4.528) 117 (4.606) (17.9) 80 (3.15) 125 (4.921) 127 (5.000) Coromant Capto -työkalujen kiristysmomentti: Tilausesimerkki täydelliselle työkalulle, sis. liitäntäkappaleen ja luistit: Koko C3: Nm (30 37 ft-lbs) Koko C6: Nm ( ft-lbs) 3 kpl R820-AR24SCC12A (luistit) Koko C4: Nm (37 44 ft-lbs) Koko C8: Nm ( ft-lbs) 1 kpl C8-R820-AA3076A (liitäntäkappale) Koko C5: Nm (67 74 ft-lbs) Rouhinta 11

12 Rouhinta CoroBore 820 Avarrustyökalu, 3-teräinen Coromant Capto Tuottavaa avarrusta Porrastus Yksiteräinen avarrus Avarrusalue: mm ( :n luistit tuumaa) 3 Luistia 3 Luistit 4) 1 Luisti Avarrussyvyys: 4 D 5m 1 Liitäntäkappale 1 Aluspalasarja 2 Kiinnityslevy Reiän toleranssi: IT9 1 Liitäntäkappale 1 Liitäntäkappale Lastuamisneste: Sisäpuolinen Lastuamisnopeus, v c maks: 1200 m/min (3937 ft/min) Avarrusalue, mm (tuumaa) Terämalli 1. Luisti 4) 2. Liitäntäkappale Dc min. maks. Liitäntäkappaleen koko Liitoskoko Asetuskulma Rintakulma ISO ANSI ic Tilauskoodi Tilauskoodi I C CC..12 CC /2 R820I-AR26SCC12A C8-R820I-AA3089A ( ) 84 6 SC..12 SC.. 43 R820I-AR26SSYC12A 95-5 CC..12 CC.. 43 R820I-AR26SCLC12A 90 0 CN..16 CN /8 R820I-AR36DCN16A C8-R820I-AA3089A 84 6 SN..15 SN.. 54 R820I-AR36DSYN15A 95-5 CN..16 CN.. 54 R820I-AR36DCLN16A I C CC..12 CC /2 R820I-BR26SCC12A C8-R820I-AA3089A ( ) 84 6 SC..12 SC.. 43 R820I-BR26SSYC12A 95-5 CC..12 CC.. 43 R820I-BR26SCLC12A 90 0 CN..16 CN /8 R820I-BR36DCN16A C8-R820I-AA3089A 84 6 SN..15 SN.. 54 R820I-BR36DSYN15A 95-5 CN..16 CN.. 54 R820I-BR36DCLN16A IX C CC..12 CC /2 R820I-AR26SCC12A C8-R820IX-AA3094A ( ) 84 6 SC..12 SC.. 43 R820I-AR26SSYC12A 95-5 CC..12 CC.. 43 R820I-AR26SCLC12A 90 0 CN..16 CN /8 R820I-AR36DCN16A C8-R820IX-AA3094A 84 6 SN..15 SN.. 54 R820I-AR36DSYN15A 95-5 CN..16 CN.. 54 R820I-AR36DCLN16A IX C CC..12 CC /2 R820I-BR26SCC12A C8-R820IX-AA3094A ( ) 84 6 SC..12 SC.. 43 R820I-BR26SSYC12A 95-5 CC..12 CC.. 43 R820I-BR26SCLC12A 90 0 CN..16 CN /8 R820I-BR36DCN16A C8-R820IX-AA3094A 84 6 SN..15 SN.. 54 R820I-BR36DSYN15A 95-5 CN..16 CN.. 54 R820I-BR36DCLN16A 1) l 1-mitta käytettäessä aluspalasarjaa. 2) Luistin kiristysmomentti 3) Mallien R820x-A... ja R820x-B... samanpituiset luistit voidaan yhdistää porrastusta varten laajalla halkaisija-alueella Rouhinta 12

13 Rouhinta 95 ( 5 ) CoroTurn RC 95 CoroTurn (6 ) CoroTurn (0 ) CoroTurn RC Coromant Capto R820x-xRxxDCLNxxA R820x-xRxxSCLCxxA R820x-xRxxSSYCxxA R820x-xRxxDCNxxA 90 (0 ) CoroTurn (15 ) CoroTurn (6 ) CoroTurn RC R820x-xRxxSCCxxA R820x-xRxxSCKCxxA R820x-xRxxDSYNxxA l 1 = ohjelmointipituus Mitat, mm (tuumaa) Tarvikkeet tilataan erikseen. Kiinnityskappale työkaluun Kiinnityskappale työkaluun Aluspalasarja CoroTurn 107 CoroTurn RC Paino D 5m l 1 l 1 1) l 3 Nm 2) ftlbs 9.7 (21.4) 80 (3.150) 115 (4.528) 117 (4.606) R820I-AS00A R820I-BC24A R820I-AC34A 10.6 (23.4) 80 (3.150) 125 (4.921) 127 (5.000) (21.4) 80 (3.150) 115 (4.528) 117 (4.606) (23.4) 80 (3.150) 125 (4.921) 127 (5.000) (24.3) 80 (3.150) 120 (4.724) 122 (4.803) (28.2) 80 (3.150) 130 (5.118) 132 (5.197) (24.3) 80 (3.150) 120 (4.724) 122 (4.803) Luisti 2. Liitäntäkappale 3. Aluspalasarja 12.8 (28.2) 80 (3.150) 130 (5.118) 132 (5.197) Kiinnityslevy Tarvikkeet tilataan erikseen. Tilausesimerkki täydelliselle työkalulle, sis. liitäntäkappaleen ja luistit: 3 kpl R820-AR24SCC12A (luistit) 1 kpl C8-R820-AA3076A (liitäntäkappale) Kiinnityskappale työkaluun Kiinnityskappale työkaluun Liitäntäkappal CoroTurn 107 CoroTurn RC een koko Aluspalasarja paksuus Ruuvikiinnitys RC-kiinnitys A R820A-AS00A mm ( inch) R820A-AC10A - B R820B-AS00A mm ( inch) R820B-AC11A - C R820C-AS00A mm ( inch) R820C-AC15A - D R820D-AS00A mm ( inch) R820D-AC17A - R820-AS00A mm ( inch) R820-AC20A - R820-AS00A mm ( inch) R820-AC22A R820-AC22A R820-AS00A mm ( inch) R820-AC22A R820-AC22A H R820H-AS00A 1+2 mm ( inch) R820H-BC24A R820H-AC34A I R820I-AS00A 1+2 mm ( inch) R820I-BC24A R820I-AC34A Coromant Capto -työkalujen kiristysmomentti: Koko C3: Nm (30 37 ft-lbs) Koko C5: Nm (67 74 ft-lbs) Koko C8: Nm ( ft-lbs) Koko C4: Nm (37 44 ft-lbs) Koko C6: Nm ( ft-lbs) Rouhinta 13

14 Rouhinta CoroBore 820 XL Avarrusalue mm ( tuumaa) Kaksiteräinen avarrus Porrastus Yksiteräinen avarrus Porrastukseen tulee käyttää teräelementtejä, joiden asetuskulma on 90 Aksiaalisesti säädettävät teräelementit 2) Avarrusalue Reiän toleranssi Lastuamisneste Lastuamisnopeus, V c maks.: Avarrusalue mm ( tuumaa) IT9 Sisäpuolinen m/min (3 937 jalkaa/min) 1. Teräelementti 2) 2. Luisti 3. Puomi D c mm (tuumaa) Terämalli 1) min max Puomi koko Asetuskulma κ r Rintakulma ISO ANSI Tilauskoodi Tilauskoodi Tilauskoodi M 90 0 CC...12 CC..43 S12-R820XLR40SCC12 S24-R820XLS A40-RXLS24-AM2 062 ( ) 90 0 TC 22 TC..43 S12-R820XLR40STC SC 12 SC..43 S12-R820XLR40SSYC CN 19 CN..64 S12-R820XLR40DCN SN 15 SN..54 S12-R820XLR40DSYN N 90 0 CC...12 CC..43 S12-R820XLR40SCC12 S24-R820XLS A40-RXLS24-AN2 067 ( ) 90 0 TC 22 TC..43 S12-R820XLR40STC SC 12 SC..43 S12-R820XLR40SSYC CN 19 CN..64 S12-R820XLR40DCN SN 15 SN..54 S12-R820XLR40DSYN O 90 0 CC...12 CC..43 S12-R820XLR40SCC12 S24-R820XLS A40-RXLS24-AO2 072 ( ) 90 0 TC 22 TC..43 S12-R820XLR40STC SC 12 SC..43 S12-R820XLR40SSYC CN 19 CN..64 S12-R820XLR40DCN SN 15 SN..54 S12-R820XLR40DSYN15 1) Terät tilataan erikseen. 2) Aksiaalisesti säädettävät teräelementit +1.5 mm (+.059"). Käytetään porrastukseen tai varmistamaan terien sama aksiaalinen paikoitus. 3) Porrastuksessa L1-mitta kasvaa maks. 1.5 mm (0.059"). 4) Puomin koneliitos sopii kartiokoon 50 koneisiin. 5) Rajoitinlevysarja viimeistelyluistin vaihtamiseksi rouhintaluistiin helposti ja nopeasti ilman, että luistin paikoitus muuttuu. Kun rouhintaluisti vaihdetaan viimeistelyluistiin, hienoavarruspään halkaisijaa on pienennettävä ja on otettava mittalastu. Kokoonpano, puomikoot M, N ja O 1. Teräelementti 2. Luisti 3. Puomi 4. Coromant Capto -teräpäät 5. Rajoitinlevysarja Rouhinta 14

15 Rouhinta Kokoonpano, puomikoot M, N ja O 84 (6 ) CoroTurn (0 ) CoroTurn (0 ) CoroTurn 107 R820XL...SSYC R820XL...SCC R820XL...STC 90 (0 ) CoroTurn RC 84 (6 ) CoroTurn RC R820XL...DCN R820XL...DSYN Mitat, mm (tuumaa) 4. Pitimet 5. Rajoitinlevysarja 5) U l 1 3) D 5m 4) OAW dm m d hc Tilauskoodi Tilauskoodi XL (19.84) (4.488) (6.299) (6.457) (1.575) (4.000) XL A XL C8-391.XL C XL XL-5040 (23.81) (4.685) (6.299) (6.457) (1.575) (4.000) A XL (28.00) (4.882) (6.299) (6.457) (1.575) (4.000) Ks. s. 46. Kiristysmomentit Puomi: 200 Nm 148 ft-lbs Luisti: 60 Nm 44 ft-lbs Teräelementti: 60 Nm 44 ft-lbs Teräpalan ruuville: 3 Nm 2.2 ft-lbs Terän kiinnitys (CoroTurn RC): 6.4 Nm 4.7 ft-lbs Tilausesimerkki täydelliselle työkalulle, halkaisija mm (puomikoot M, N ja O), sis. pitimen: 2 kpl S12-R820XLR40SCC12 (teräelementti) 2 kpl S24-R820XLS (luisti) 1 kpl A40-RXLS24-AM2 062 (puomi) 1 kpl XL (pidin) Rouhinta 15

16 Rouhinta CoroBore 820 XL Avarrusalue mm ( tuumaa) Kaksiteräinen avarrus Porrastus Yksiteräinen avarrus Porrastukseen tulee käyttää teräelementtejä, joiden asetuskulma on 90 Aksiaalisesti säädettävät teräelementit 2) Avarrusalue mm ( tuumaa) Reiän toleranssi IT9 Puomikokoja Q ja R suositellaan väliviimeistelyyn yksiteräisillä Lastuamisneste Sisäpuolinen avarrustyökaluilla ja positiivisilla terillä Lastuamisnopeus, v c maks: 1200 m/min (3937 ft/min) Avarrusalue 1. Teräelementti 2) 2. Luisti 3. Puomi D c mm (tuumaa) Terämalli 1) min max Puomi koko Asetuskulma κ r Rintakulma ISO ANSI Tilauskoodi Tilauskoodi Tilauskoodi P 90 0 CC...12 CC..43 S12-R820XLR40SCC12 S24-R820XLS A40-NXLA35-AP2 086 ( ) 90 0 TC 22 TC..43 S12-R820XLR40STC SC 12 SC..43 S12-R820XLR40SSYC CN 19 CN..64 S12-R820XLR40DCN SN 15 SN..54 S12-R820XLR40DSYN Q 90 0 CC...12 CC..43 S12-R820XLR40SCC12 S24-R820XLS A40-NXLA35-AQ2 106 ( ) 90 0 TC 22 TC..43 S12-R820XLR40STC SC 12 SC..43 S12-R820XLR40SSYC CN 19 CN..64 S12-R820XLR40DCN SN 15 SN..54 S12-R820XLR40DSYN R 90 0 CC...12 CC..43 S12-R820XLR40SCC12 S24-R820XLS A40-NXLA35-AR2 106 ( ) 90 0 TC 22 TC..43 S12-R820XLR40STC SC 12 SC..43 S12-R820XLR40SSYC CN 19 CN..64 S12-R820XLR40DCN SN 15 SN..54 S12-R820XLR40DSYN15 1) Terät tilataan erikseen. 2) Aksiaalisesti säädettävät teräelementit +1.5 mm (+.059"). Käytetään porrastukseen tai varmistamaan terien sama aksiaalinen paikoitus. 3) Porrastuksessa L1-mitta kasvaa maks. 1.5 mm (0.059"). 4) Puomin koneliitos sopii kartiokoon 50 koneisiin. 5) Rajoitinlevysarja viimeistelyluistin vaihtamiseksi rouhintaluistiin helposti ja nopeasti ilman, että luistin paikoitus muuttuu. Kun rouhintaluisti vaihdetaan viimeistelyluistiin, hienoavarruspään halkaisijaa on pienennettävä ja on otettava mittalastu. Kokoonpano, puomikoot P, Q ja R 1. Teräelementti 2. Luisti 3. Puomi 4. atkopuomi 5. Coromant Capto -teräpäät 6. Rajoitinlevysarja Rouhinta 16

17 Rouhinta Kokoonpano, puomikoot P, Q ja R 84 (6 ) CoroTurn (0 ) CoroTurn (0 ) CoroTurn 107 R820XL...SSYC R820XL...SCC R820XL...STC 90 (0 ) CoroTurn RC 84 (6 ) CoroTurn RC R820XL...DCN R820XL...DSYN 4. atkopuomi Mitat, mm (tuumaa) 5. Pitimet 6. Rajoitinlevysarja 5) Tilauskoodi U l 1 3) D 5m 4) OAW dm m d hc Tilauskoodi Tilauskoodi A35-RXLS24-A XL (55.6) (7.795) (6.299) (6.457) (1.575) (4.000) XL A XL C XL XL-5040 A35-RXLS24-A A XL-5040 (80.0) (8.583) (6.299) (6.457) (1.575) (4.000) Ks. s. 46. A35-RXLS24-A (95.9) (8.583) (6.299) (6.457) (1.575) (4.000) Kiristysmomentit Puomi: 200 Nm 148 ft-lbs Luisti: 60 Nm 44 ft-lbs Teräelementti: 60 Nm 44 ft-lbs Teräpalan ruuville: 3 Nm 2.2 ft-lbs Terän kiinnitys (CoroTurn RC): 6.4 Nm 4.7 ft-lbs atkopuomi: 100 Nm 74 ft-lbs Tilausesimerkki täydelliselle työkalulle, halkaisija mm (puomikoot P, Q ja R), sis. pitimen: 2 kpl S12-R820XLR40SCC12 (teräelementti) 2 kpl S24-R820XLS (luisti) 1 kpl A40-NXLA35-AP2 086 (puomi) 2 kpl A35-RXLS24-A 060 (jatkopuomi) 1 kpl XL (pidin) Rouhinta 17

18 Rouhinta Kaksi kiinnitysjärjestelmää RC-kiinnitys T-MAX P -terille Ruuvikiinnitys CoroTurn-terille Asetuskulma Asetuskulma Rintakulma -1 6 Rintakulma CoroTurn RC -kiinnitysjärjestelmä - huipputyökalu valuraudan koneistukseen suurilla lastuamisnopeuksilla Keraamisten terien tarjoamien mahdollisuudet täysimittainen hyödyntäminen edellyttää tukevaa terän kiinnitystä. Sandvik Coromant tarjoaa keraamiteriä varten hyväksi havaittua RCkiinnitystä. RC-kiinnitys on turvallinen ja varma tapa kiinnittää sileitä ja reiällisiä keraamiteriä. Suosittelemme sitä erityisesti materiaaleihin ja töihin, joissa lastuamisvoimat ovat suuret ja vaihtelevat laajasti. Kovametallisella puristuslevyllä varustetut RC -pitimet antavat hyvän lastunhallinnan ja hidastavat terän kulumista suurilla lastuamisnopeuksilla. Vakiomallinen RC-kiinnitys -2-mallin RC-kiinnitys -4-mallin RC-kiinnitys Toimitetaan luistin mukana. Tilattava erikseen. Tilattava erikseen. Reiällisten vakiomallisten T-Max P - kovametalliterien kiinnitykseen. Reiällisten keraamiterien kiinnitykseen: CNQ, CNA, CNMA. Reiättömien keraamiterien kiinnitykseen: CN. Kiinnityslevyllä varustettu pidin RC-pidin Q-malliset terät Q-mallisen reiän ja RC-luistin yhdistelmä parantaa oleellisesti työkalun suorituskykyä. Q-mallinen reikä pitää terän varmasti paikallaan. Rouhinta 18

19 Rouhinta Duobore Rouhinta-avarrustyökalu kaksiteräinen malli Optimaalinen tuottavuus pienitehoisissa koneissa Lyhyt ja tukeva - Äärimmäisen tukeva Lastuamisneste läpi työkalun - Tehokas lastunpoisto ri luistivaihtoehtoja, kukin säädettävissä sekä aksiaali- että radiaalisuunnassa - Monipuolisuutta - Taloudellisuutta - Pienet varastot Yksiteräinen avarrus Kaksiteräinen avarrus Porrastus CoroTurn, RC-malli - nsisijainen valinta halkaisija-alueelle mm ( tuumaa) CoroTurn 107 -ruuvikiinnitys - Laaja valikoima terämalleja ISO-käyttöalueet: Rouhinta 19

20 Rouhinta Duobore Avarrustyökalu A, 2-teräinen Coromant Capto CoroTurn 107 CoroTurn RC A 90 (0 ) (0 ) B 75 (15 ) D 84 (6 ) Avarrusalue: mm ( tuumaa) Avarrussyvyys: 4 x D 5m Reiän toleranssi: lt9 Lastuamisneste: Sisäpuolinen Käyttöalue: Rouhinta-avarrus l 1 = ohjelmointipituus Avarrusalue 1. Luisti 4. Liitäntäkappale mm (tuumaa) Terämalli 1) Dc min. maks. Liitoskoko Asetuskulma κ r Rintakulma ISO ANSI ic Tilauskoodi Tilauskoodi C CC 06 CC...2(1.5) 1/ A C06 B C A B ( ) CC 06 CC...2(1.5) 1/ B C06 B C CC 06 CC...2(1.5) 1/ A C06 B C A B ( ) CC 06 CC...2(1.5) 1/ B C06 B C TC TC / TC11 B C A B ( ) CC 06 CC...2(1.5) 1/ B C06 B C TC 16 TC...3(2.5) 3/ A T16 B C A B ( ) SC 09 SC...3(2.5) 3/ B S09 B C TC 16 TC...3(2.5) 3/ A T16 B C A B ( ) SC 09 SC...3(2.5) 3/ B S09 B C5/C TC 16 TC...3(2.5) 3/ A T16 B C A C ( ) SC...12 SC / B S12 B C A C 90 0 CN...12 CN / C12 B C A C 84 6 SN...12 SN / D S12 B C A C C5/C TC 16 TC...3(2.5) 3/ A T16 B C A C ( ) C A C 90 0 TC 22 TC / A T22 B C A C SC 12 SC / B S12 B C A C 90 0 CN...12 CN / C12 B C A C 84 6 SN...12 SN / D S12 B C A C C TC 16 TC...3(2.5) 3/ A T16 B C A D ( ) 90 0 TC 22 TC / A T22 B SC 12 SC / B S12 B 90 0 CN...12 CN / C12 B C A D 90 0 CN...16 CN / C16 B 84 6 SN...12 SN / D S12 B C A D 84 6 SN...15 SN / D B C TC 16 TC...3(2.5) 3/ A T16 B C A D ( ) 90 0 TC 22 TC / A T22 B SC 12 SC / B S12 B 90 0 CN...12 CN / C12 B C A D 90 0 CN...16 CN / C16 B 84 6 SN...12 SN / D S12 B 84 6 SN...15 SN / D B C A D 1) Terät tilataan erikseen. 2) Porrastuksessa l 1-mitta kasvaa 0,5 tai 1 mm:llä. 3) Kiristysmomentti CoroTurn 107 luistiin 4) CoroTurn RC -luistin kiristysmomentti Coromant Capto -työkalujen kiristysmomentti: Koko C3: Nm (30 37 ft-lbs) Koko C5: Nm (67 74 ft-lbs) Koko C4: Nm (37 44 ft-lbs) Koot C6 C8: Nm ( ft-lbs) Rouhinta 20

21 Rouhinta Kaksiteräinen avarrus Porrastus Yksiteräinen avarrus Käytettävä 90 luisteja. 2 Luistia 2 Luistia 1 Luisti 1 Liitäntäkappale 1 Aluspala 1 Kiinnityslevy 1 Liitäntäkappale 1 Liitäntäkappale Paino D 5m D 21 l 1 2) l 3 Nm ft-lbs 2. Aluspala (mm) 3. Kiinnityslevy 0.3 (.7) 32 (1.260) 24 (0.945) 81 (3.189) 47 (1.850) 4.8 3) 3.5 3) (0.5) (1.1) 32 (1.260) 29 (1.142) 97 (3.819) 62 (2.441) (0.5) (.7) 32 (1.260) 50 (1.969) (0.5) A 0.6 (1.3) 40 (1.575) 65 (2.559) 9.0 3) 6.6 3) (0.5) (2.0) 50 (1.969) 70 (2.756) ) ) (1.0) A 1.4 (3.1) 50 (1.969) 75 (2.953) ) ) A (1.0) B 1.5 (3.3) 63 (2.480) 75 (2.953) 1.5 (3.3) 50 (1.969) 81 (3.189) ) ) A (1.0) B 1.6 (3.5) 63 (2.480) 81 (3.189) 1.6 (3.5) 50 (1.969) 75 (2.953) ) ) A (1.0) B 1.7 (3.7) 63 (2.480) 75 (2.953) 1.6 (3.5) 50 (1.969) 86 (3.386) ) ) A (1.0) B 1.7 (3.7) 63 (2.480) 86 (3.386) 1.6 (3.5) 50 (1.969) 81 (3.189) ) ) A (1.0) B 1.7 (3.7) 63 (2.480) 81 (3.189) 4.0 (8.8) 80 (3.150) 100 (3.937) ) ) (1.0) A 4.3 (9.5) 80 (3.150) 100 (3.937) ) ) (1.0) A 1. Luistit 2. Aluspala 4.3 (9.5) 80 (3.150) 104 (4.094) (1.0) A 3. Kiinnityslevy 4. Liitäntäkappale 4.1 (9.0) 80 (3.150) 100 (3.937) ) ) (1.0) A 4.7 (10.4) 80 (3.150) 100 (3.937) ) ) (1.0) A 4.7 (10.4) 80 (3.150) 104 (4.094) (1.0) A Coromant Capto Kokoaminen Huom! Asentaessasi työkaluja varmista, että merkit ovat kohdakkain. Tilausesimerkki täydelliselle työkalulle, sis. liitäntäkappaleen ja luistit: 2 kpl A C06 B (luistit) 1 kpl C A B (liitäntäkappale) Rouhinta 21

22 Rouhinta Duobore Avarrustyökalu A, 2-teräinen Coromant Capto CoroTurn B 75 (15 ) A 90 (0 ) Avarrusalue: Avarrussyvyys: Reiän toleranssi: Lastuamisneste: Käyttöalue: mm ( tuumaa) 4 x D 5m IT9 Sisäpuolinen Rouhinta-avarrus l 1 = ohjelmointipituus Avarrusalue 1. Teräelementtiä 2) 4) 2. Luisti 4. Liitäntäkappale mm (tuumaa) Terämalli 1) Dc min. maks. Liitoskoko Asetuskulma κ r Rintakulma ISO ANSI ic Tilauskoodi Tilauskoodi Tilauskoodi C TC 16 TC...3(2.5) 3/ A-8-T16 A X B C A C ( ) 90 0 TC 22 TC / A-8-T22 A SC 12 SC / B-8-S12 A C TC 16 TC...3(2.5) 3/ A-8-T16 A X B C A C ( ) 90 0 TC 22 TC / A-8-T22 A SC 12 SC / B-8-S12 A C TC 16 TC...3(2.5) 3/ A-8-T16 A X B C A C ( ) 90 0 TC 22 TC / A-8-T22 A SC 12 SC / B-8-S12 A 1) Terät tilataan erikseen. 2) Aksiaalisesti säädettävät teräelementit, porrastusmahdollisuus. 3) atkokappaleen kiristysmomentti 4) Teräelementin kiristysmomentti = 38,0 Nm Coromant Capto -työkalujen kiristysmomentti: Koko C3: Nm (30 37 ft-lbs) Koko C4: Nm (37 44 ft-lbs) Koko C5: Nm (67 74 ft-lbs) Koot C6 C8: Nm ( ft-lbs) Rouhinta 22

23 Rouhinta Kaksiteräinen avarrus Porrastus Yksiteräinen avarrus Käytettävä 90 :n teräelementtejä. 2 Teräelementit 2 Teräelementit 1 Teräelementti 2 Luistia 2 Luistia 1 Luisti 1 Liitäntäkappale 1 Liitäntäkappale 1 Kiinnityslevy 1 Liitäntäkappale Paino D 5m D 21 l 1 Nm 3) lbs 3) Kiinnityslevy ft (19.8) 80 (3.150) 143 (5.630) 125 (4.921) A 9.5 (20.9) 80 (3.150) 143 (5.630) 125 (4.921) A 10.0 (22.0) 80 (3.150) 143 (5.630) 125 (4.921) A 1.Teräelementti 2. Luisti 3. Kiinnityslevy 4. Liitäntäkappale Coromant Capto Tilausesimerkki täydelliselle työkalulle, sis. liitäntäkappaleen ja luistit: 2 kpl A-8-T16 A (teräelementit) 2 kpl X B (luistit) 1 kpl C A C (liitäntäkappale) Kokoaminen Huom! Asentaessasi työkaluja varmista, että merkit ovat kohdakkain. Rouhinta 23

24 Rouhinta Duobore Värinävaimennettu avarrustyökalu A, 2-teräinen Coromant Capto CoroTurn A 90º(0º) A 90º(0º) Malli Malli B 75º(15º) B 75º(15º) Avarrusalue: mm ( tuumaa) Avarrussyvyys: 6 x D 5m Reiän toleranssi: IT9 Lastuamisneste: Sisäpuolinen Käyttöalue: Rouhinta-avarrus Maks. pyörimisnopeus: 6000 kierr./min l 1 = ohjelmointipituus Avarrusalue 1. Luisti 4. Liitäntäkappale mm (tuumaa) Dc min. maks. Liitoskoko Asetuskulma κ r Rintakulma Terämalli 1) ISO ANSI ic Tilauskoodi Tilauskoodi Malli C CC 06 CC...2(1.5) 1/ A C06 B C A A 1 ( ) CC 06 CC...2(1.5) 1/ B C06 B CC 06 CC...2(1.5) 1/ A C06 B C A A 1 ( ) CC 06 CC...2(1.5) 1/ B C06 B C TC TC / TC11 B C A A 1 ( ) CC 06 CC...2(1.5) 1/ B C06 B C TC 16 TC...3(2.5) 3/ A T16 B C A A 1 ( ) SC 09 SC...3(2.5) 3/ B S09 B TC 16 TC...3(2.5) 3/ A T16 B C A A 2 ( ) SC 09 SC...3(2.5) 3/ B S09 B C TC 16 TC...3(2.5) 3/ A T16 B C A A 2 ( ) SC 12 SC / B S12 B TC...16 TC...3(2.5) 3/ A T16 B C A A 2 ( ) 90 0 TC...22 TC / A T22 B C A A SC...12 SC / B S12 B 1) Terät tilataan erikseen. 2) Porrastuksessa l 1-mitta kasvaa 0,5 tai 1 mm:llä. 3) Luistin kiristysmomentti Suurin suositeltu lastuamissyvyys Avarrusalue, mm (tuumaa) Radiaalinen lastuamissyvyys, mm (tuumaa) Kaksi terää ja porrastus ( ) 1.5 (.059) ( ) 2.5 (.098) ( ) 2.0 (.079) ( ) 2.5 (.098) ( ) 2.0 (.079) ( ) 2.5 (.098) ( ) 3.0 (.118) ( ) Puolet teräsärmän pituudesta ( ) Puolet teräsärmän pituudesta ( ) Puolet teräsärmän pituudesta Rouhinta 24

25 Rouhinta Kaksiteräinen avarrus Porrastus Yksiteräinen avarrus Käytettävä 90 luisteja. 2 Luistia 2 Luistia 1 Luisti 1 Liitäntäkappale 1 Aluspala 1 Kiinnityslevy 1 Istukka 1 Liitäntäkappale Mitat, mm (tuumaa) 5m ) 3 3) lbs 3) 2. Aluspala (mm) Kiinnityslevy Paino D D l l α 21 Nm ft (0.5) (1.5) (1.260) (.866) (8.386) (5.433) (0.5) (2.2) (1.260) (1.024) (8.819) (6.378) (0.5) A (4.2) (1.575) (1.260) (10.945) (7.795) (0.5) (6.6) (1.969) (1.575) (13.071) (9.685) (1.0) A (9.0) (1.969) (12.047) A (1.0) B (20.1) (2.480) (15.630) A (1.0) B (20.1) (2.480) (15.630) A (1.0) B (20.1) (2.480) (16.063) Coromant Capto 1. Luisti 2. Aluspala 3. Kiinnityslevy 4. Liitäntäkappale Tilausesimerkki täydelliselle työkalulle, sis. liitäntäkappaleen ja luistit: 2 kpl A C06 B (luistit) 1 kpl C A A (liitäntäkappale) Kokoaminen Huom! Asentaessasi työkaluja varmista, että merkit ovat kohdakkain. Asennuslaitteet ks. Tekninen käsikirja. Coromant Capto -työkalujen kiristysmomentti: Koko C3: Nm (30 37 ft-lbs) Koko C5: Nm (67 74 ft-lbs) Koko C4: Nm (37 44 ft-lbs) Koko C6: Nm ( ft-lbs) Rouhinta 25

26 Rouhinta Duobore 2-teräinen värinävaimennettu avarrustyökalu Coromant Capto Coromant Capto C A 90 (0 ) B 75 (15 ) Avarrusalue Avarrussyvyys: Reiän toleranssi: Lastuamisneste: Käyttöalue: Maks. pyörimisnopeus: mm ( tuumaa) mm ( tuumaa) IT9 Sisäpuolinen Rouhinta-avarrus 6000 kierr./min Avarrusalue 1. Luisti 4. Liitäntäkappale tuurnakiinnitykseen l 1 = ohjelmointipituus 5. Vaimennettu välikappale mm (tuumaa) Terämalli 1) Dc min. maks. Liitoskoko Asetuskulma Rintakulma ISO ANSI ic Tilauskoodi Tilauskoodi Tilauskoodi C TC 16 TC...3(2.5) 3/ A T16 B A A C ( ) 90 0 TC 22 TC / A T22 B SC 12 SC / B S12 B C TC 16 TC...3(2.5) 3/ A T16 B A A C ( ) 90 0 TC 22 TC / A T22 B SC 12 SC / B S12 B 1) Terät tilataan erikseen. 2) Porrastuksessa mitta l 1 kasvaa 1 mm:n. 3) Luistin kiristysmomentti Coromant Capto -työkalujen kiristysmomentti: Koko C8: Nm ( ft-lbs) Rouhinta 26

27 Rouhinta Kaksiteräinen avarrus Porrastus Yksiteräinen avarrus Käytettävä 90 luisteja. 2 Luistia 2 Luistia 1 Luisti 1 yrsinistukka 1 Aluspala 1 Kiinnityslevy 1 Liitäntäkappale 1 Liitäntäkappale 1 Liitäntäkappale 1 yrsinistukka 1 yrsinistukka Mitat, mm (tuumaa) 1 2) l 21 l 22 Nm 3) lbs 3) 2. Aluspala (mm) 3. Kiinnityslevy Paino l ft (1.0) A (30.4) (16.535) (12.598) (14.961) (1.0) A (30.6) (16.535) (12.598) (14.961) 1. Luisti 2. Aluspala 3. Kiinnityslevy 4. Liitäntäkappale tuurnakiinnitykseen 5. Vaimennettu jyrsinistukka Tilausesimerkki täydelliselle työkalulle, sis. liitäntäkappaleen ja luistit: 2 kpl A T16 B (luistit) 1 kpl A A (tuurna) Coromant Capto Kokoaminen Huom! Asentaessasi työkaluja varmista, että merkit ovat kohdakkain. Asennuslaitteet ks. Tekninen käsikirja. Rouhinta 27

28 Rouhinta Avarrustyökalu raskaaseen koneistukseen R391.B -R Coromant Capto Avarrusalue: Avarrussyvyys: Reiän toleranssi: Lastuamisneste: mm ( tuumaa) 4 x D 5m IT9 Sisäpuolinen l 1 = ohjelmointipituus Avarrusalue 1. Teräelementti4) 2. Luisti 4. Liitäntäkappale mm (tuumaa) Terämalli 1) Dc min. maks. Liitoskoko Asetuskulma Rintakulma ISO ANSI ic Tilauskoodi Tilauskoodi Tilauskoodi C TN 22 TN /2 PTNL 20CA-22 R391.B04R-2515 C8-R391.B11R-B 070 A ( ) SN 15 SN /8 PSRNL 20CA CN 19 CN /4 L R391.B03R-3015 C8-R391.B11R-B 070 A TN 22 TN /2 PTNL 20CA-22 R391.B04R-2515 C8-R391.B12R-C 070 A ( ) SN 15 SN /8 PSRNL 20CA CN 19 CN /4 L R391.B03R-3015 C8-R391.B12R-C 070 A TN 22 TN /2 PTNL 20CA-22 R391.B04R-2515 C8-R822S17-AL 070 A ( ) SN 15 SN /8 PSRNL 20CA CN 19 CN /4 L R391.B03R-3015 C8-R822S17-AL 070 A 1) Terät tilataan erikseen. 2) Porrastuksessa mitta l 1 kasvaa 2 mm (.080 tuumaa) 3) atkokappaleen kiristysmomentti 4) Kiristysmomentti 38.0 Nm Coromant Capto -työkalujen kiristysmomentti: Koko C8: Nm ( ft-lbs) Rouhinta 28

29 Rouhinta Kaksiteräinen avarrus Porrastus Yksiteräinen avarrus Käytettävä 90 luisteja. 2 Teräelementit 2 Teräelementit 1 Teräelementti 2 Luistia 2 Luistia 1 Luisti 1 Liitäntäkappale 1 Aluspala 1 Liitäntäkappale 1 Liitäntäkappale Paino D 5m l 1 2) l 21 l 22 l 23 Nm 3) lbs 3) 3. Aluspala (mm) ft- 7.1 (15.7) 80 (3.150) 110 (4.331) 104 (4.094) 70 (2.756) 85 (3.346) (2.0) 1.Teräelementti 7.3 (16.1) 80 (3.150) 115 (4.528) 104 (4.094) 70 (2.756) 85 (3.346) (2.0) 8.6 (19.0) 80 (3.150) 110 (4.331) 104 (4.094) 70 (2.756) 85 (3.346) (2.0) 2. Luisti 8.7 (19.2) 80 (3.150) 115 (4.528) 104 (4.094) 70 (2.756) 85 (3.346) (2.0) 3. Aluspala 9.6 (21.2) 80 (3.150) 110 (4.331) 104 (4.094) 70 (2.756) 85 (3.346) (2.0) 4. Liitäntäkappale 9.7 (21.4) 80 (3.150) 115 (4.528) 104 (4.094) 70 (2.756) 85 (3.346) (2.0) Coromant Capto Tilausesimerkki täydelliselle työkalulle, halkaisija 150 mm, sis. liitäntäkappaleen, puomin, luistit ja teräelementit: 2 kpl PTNL 20CA-22 (teräelementit) 2 kpl R391.B04R-2515 (luistit) 1 kpl C8-R391.B11R-B 070 A (liitäntäkappale) Kokoaminen Huom! Asentaessasi työkaluja varmista, että merkit ovat kohdakkain. Rouhinta 29

30 Viimeistely CoroBore 825/CoroBore 826 Hienoavarrustyökalujärjestelmä Tavanomaiseen avarrukseen tai tarkkaan takaavarrukseen CoroBore 825 ø mm ( tuumaa) CoroBore 826 ø mm ( tuumaa) Luistit radiaalisäätöä varten ja takaavarrukseen CoroBore Halkaisijan säätötarkkuus mm ( tuumaa) työkalun asteikolla CoroBore 826 Hienoavarruspää, halkaisijan säätö mm:n ( tuuman) portain Sisäpuolinen lastuamisnesteen syöttö CoroTurn -terät ja teräelementit - laaja terävalikoima Teräelementti suunniteltu mahdollisimman tukevaksi CoroTurn 107 TCMT 06, 09 (TCMT 1.2, 1.8) CoroTurn 107 TCMT 1103 (TCMT 22) CoroTurn 111 TPMT CoroTurn 107 CCMT 09 (CCMT 3 (2.5)) ISO-käyttöalueet: Viimeistely 30

31 Viimeistely CoroBore 825 XL/CoroBore 826 XL Hienoavarrustyökalujärjestelmä Suurihalkaisijaisten reikien avarrukseen Tukevuuden maksimoiva järjestelmä, jossa sisäpuolinen nestekanava Hienoavarruspäät tarkkaan viimeistelyyn Teräelementit CoroTurn 107- ja CoroTurn 111 -teriä varten CoroTurn 107 CoroTurn 107 CoroTurn 111 TCMT1103 CCMT09 TPMT11 (TCMT 22) (CCMT 3 (2.5) ) (TPMT 22) CoroBore 826 XL Halkaisijan säätö mm:n portain CoroBore 825 XL Halkaisijan säätötarkkuus mm työkalun asteikolla Teräelementti suunniteltu mahdollisimman tukevaksi Viimeistely 31

32 Viimeistely CoroBore 825 CoroBore Avarrusalue mm ( tuumaa) Lieriövarsi atkokappale + ruuvi 92 ( 2 ) CoroTurn ( 2 ) CoroTurn 111 R825A-AxxSTUC R825A-AxxSTUP Avarrusalue Reiän toleranssi Halk. säätötarkkuus Avarrussyvyys Lastuamisneste Lastuamisnopeus, V c maks.: Tee säätö aina keskeltä ulos. Avarrusalue 1) mm ( tuumaa) IT mm ( tuumaa) 4 x Dm m Sisäpuolinen m/min (3 937 jalkaa/min) Terämalli 2) Teräelementti Luisti Liitäntäkappale mm (tuumaa) D c1 min max D c2 3) min max Asetuskulma κ r Rintakulma ISO ANSI ic Tilauskoodi Tilauskoodi Tilauskoodi TP...06 TP /32 R825A-A11STUP06T1A 825A-030A A18-R825A-A18116-RA ( ) ( ) 92-2 TC...06 TC /32 R825A-A11STUC06T1A TP...06 TP /32 R825A-A11STUP06T1A 825A-030A A20-R825A-AA120-RA ( ) ( ) 92-2 TC...06 TC /32 R825A-A11STUC06T1A TP...06 TP /32 R825A-A11STUP06T1A 825A-030A A25-R825A-AB146-RA ( ) ( ) 92-2 TC...06 TC /32 R825A-A11STUC06T1A 1) Mitat pätevät teriin, joiden nirkonsäde on 0.4 mm ( tuumaa). Tilausesimerkki: 1 kpl R825A-A11STUP06T1A 2) Terät tilataan erikseen. 1 kpl A20-R825A-AA120-RA 3) Avarrushalkaisija käytettäessä luistia, normaalissa ja taka-avarruksessa 4) Taka-avarrus Kiristysmomentit Teräelementti = 1.2 Nm (0.89 ft.lbs) Lukitusruuvin halkaisija: mm ( tuumaa) = 0.9 Nm (0.66 ft.lbs) mm ( tuumaa) = 1.2 Nm (0.89 ft.lbs) Terän ruuvi = 0.6 Nm (0.44 ft.lbs) Viimeistely CoroBore

33 Viimeistely CoroBore 825 Lieriövarsi Mitat, mm (tuumaa) l 2 = Ohjelmointipituus D U 21 Dm m l 2a l 2b 4) l 21 l 3s 0.23 (0.5) 18 (.709) (4.941) (4.075) 19.5 (.768) 3.0 (.118) 0.35 (0.77) 20 (.787) 132 (5.197) 110 (4.331) 19.5 (.768) 3.0 (.118) 0.65 (1.43) 25 (.984) 158 (6.220) 136 (5.354) 19.5 (.768) 3.0 (.118) Viimeistely CoroBore

34 Viimeistely CoroBore 825 CoroBore Avarrusalue mm ( tuumaa) Coromant Capto HSK atkokappale + ruuvi Tavanomainen avarrus Taka-avarrus 92 ( 2 ) CoroTurn ( 2 ) CoroTurn CoroTurn 107 R825x-AxxSTUC R825x-AxxSTUP R825C-A27SCLC Avarrusalue mm ( tuumaa) Reiän toleranssi IT6 Halk. säätötarkkuus mm ( tuumaa) Lastuamisneste Sisäpuolinen Lastuamisnopeus, V c maks.: m/min (3 937 jalkaa/min) Tee säätö aina keskeltä ulos. Avarrusalue 1) Terämalli 2) Teräelementti Luisti mm (tuumaa) D c1 D c2 4) D c2 5) min max min max min max Liitoskoko Asetuskulma κ r Rintakulma ISO ANSI ic Tilauskoodi Tilauskoodi C TP...06 TP /32 R825A-A11STUP06T1A 825A-030A ( ) ( ) - C3 TC...06 TC /32 R825A-A11STUC06T1A HSK 63-A/C C TP...06 TP /32 R825A-A11STUP06T1A 825A-030A ( ) ( ) ( ) C4 TC...06 TC /32 R825A-A11STUC06T1A C3 C4 HSK 63-A/C C TP...06 TP /32 R825A-A11STUP06T1A 825A-030A ( ) ( ) ( ) C4 TC...06 TC /32 R825A-A11STUC06T1A C3 C4 HSK 63-A/C C TP...09 TP /32 R825B-A17STUP0902A 825B-036A ( ) ( ) ( ) C4 TC...09 TC /32 R825B-A17STUC0902A HSK 63-A/C C TP...09 TP /32 R825B-A17STUP0902A 825B-036A ( ) ( ) ( ) C5 TC...09 TC /32 R825B-A17STUC0902A HSK 63-A/C C TP...11 TP /4 R825C-A23STUP1103A 825C-048A ( ) ( ) ( ) C6 TC TC /4 R825C-A23STUC1103A HSK 63-A/C 95-5 CC 09 CC..3(2.5) 3/8 R825C-A27SCLC09T C TP...11 TP /4 R825C-A23STUP1103A 825C-048A ( ) ( ) ( ) C6 TC TC /4 R825C-A23STUC1103A HSK 63-A/C 95-5 CC 09 CC..3(2.5) 3/8 R825C-A27SCLC09T C TP...11 TP /4 R825C-A23STUP1103A 825C-048A ( ) ( ) ( ) C6 TC TC /4 R825C-A23STUC1103A HSK 63-A/C 95-5 CC 09 CC..3(2.5) 3/8 R825C-A27SCLC09T C TP...11 TP /4 R825C-A23STUP1103A 825C-048A ( ) ( ) ( ) C8 TC TC /4 R825C-A23STUC1103A HSK 100-A/C 95-5 CC 09 CC..3(2.5) 3/8 R825C-A27SCLC09T C TP...11 TP /4 R825C-A23STUP1103A 825C-048A ( ) ( ) ( ) C8 TC TC /4 R825C-A23STUC1103A HSK 100-A/C 95-5 CC 09 CC..3(2.5) 3/8 R825C-A27SCLC09T3 1) Mitat pätevät teriin, joiden nirkonsäde on 0.4 mm ( tuumaa). 2) Terät tilataan erikseen. 3) i rajoitusta mitalle (l 3a), suurin suositeltu reiän syvyys = 4 x D 5m 4) Avarrushalkaisija käytettäessä luistia, normaalissa ja taka-avarruksessa 5) Halkaisija alue, kun taka-avarretaan ilman jatkokappaletta 6) Rajoitus (l 3a tai l 3b) koskee vain tapausta, jossa avarrushalkaisija (D c ) on pienempi kuin liitoksen halkaisija (D 5m ). Suurin suositeltu reiän syvyys (normaalissa avarruksessa), kun avarrushalkaisija (D c ) on suurempi kuin liitoksen halkaisija, on (D 5m ) = 4 x D 21 7) R825C-A27SCLC09T3: mittoja l1a, l3a ja l21 suurennettava 4 mm (0.157 tuumaa) ja mittoja l1b ja l3b pienennettävä 4 mm (0.157 tuumaa) Viimeistely CoroBore

35 CoroBore Viimeistely CoroBore 825 Coromant Capto HSK Liitäntäkappale Mitat, mm (tuumaa) Taka-avarrus l 1 = ohjelmointipituus Tilauskoodi U D 5m D 21 l 1a 7) l 3a 7) l 3s l 1b 7) l 21 l 3b 7) C3-R825A-AA18055A (1.260) 18 (.709) 66 (2.598) 2xD c 3.0 (.118) 44 (1.732) 19.5 (.768) 2xD c-22 (.866) C3-R825A-AA18078A (1.260) 18 (.709) 89 (3.504) 3xD c 3.0 (.118) 67 (2.638) 19.5 (.768) 3xD c-22 (.866) HA06-R825A-AA18077A (2.480) 18 (.709) 88 (3.465) 2xD c 3.0 (.118) 66 (2.598) 19.5 (.768) 2xD c-22 (.866) C3-R825A-AAA065A (1.260) 20 (.787) 76 (2.992) 2xD c 3.0 (.118) 54 (2.126) 19.5 (.768) 2xD c-22 (.866) 6) C4-R825A-AAA074A (1.575) 20 (.787) 85 (3.346) 2xD c 3.0 (.118) 63 (2.480) 19.5 (.768) 2xD c-22 (.866) C3-R825A-AAA094A (1.260) 20 (.787) 105 (4.134) 3xD c 3.0 (.118) 83 (3.268) 19.5 (.768) 3xD c-22 (.866) 6) C4-R825A-AAA103A (1.575) 20 (.787) 114 (4.488) 3xD c 3.0 (.118) 92 (3.622) 19.5 (.768) 3xD c-22 (.866) HA06-R825A-AAA086A (2.480) 20 (.787) 97 (3.819) 2xD c 3.0 (.118) 75 (2.953) 19.5 (.768) 2xD c-22 (.866) C3-R825A-AAB072A (1.260) 25 (.984) 83 (3.268) 2xD c 6) 3.0 (.118) 61 (2.402) 19.5 (.768) - C4-R825A-AAB084A (1.575) 25 (.984) 95 (3.740) 2xD c 3.0 (.118) 73 (2.874) 19.5 (.768) 2xD c-22 (.866) 6) C3-R825A-AAB106A (1.260) 25 (.984) 117 (4.606) 3xD c 3.0 (.118) 95 (3.740) 19.5 (.768) - C4-R825A-AAB120A (1.575) 25 (.984) 131 (5.158) 3xD c 3.0 (.118) 109 (4.291) 19.5 (.768) 3xD c-22 (.866) 6) HA06-R825A-AAB097A (2.480) 25 (.984) 108 (4.252) 2xD c 3.0 (.118) 86 (3.386) 19.5 (.768) 2xD c-22 (.866) C3-R825B-AAC031A (1.260) 32 (1.260) 48 (1.890) 3) 3.6 (.142) 14 (.551) 31 (1.220) - C4-R825B-AAC066A (1.575) 32 (1.260) 83 (3.268) 1.5xD c 6) 3.6 (.142) 49 (1.929) 31 (1.220) - HA06-R825B-AAC081A (2.480) 32 (1.260) 98 (3.858) 1.5xD c 3.6 (.142) 64 (2.520) 31 (1.220) 1.5xD c-34 (1.339) C4-R825B-AAD039A (1.575) 40 (1.575) 56 (2.205) 3) 3.6 (.142) 22 (.866) 31 (1.220) - C5-R825B-AAD081A (1.969) 40 (1.575) 98 (3.858) 1.5xD c 6) 3.6 (.142) 64 (2.520) 31 (1.220) - HA06-R825B-AAD094A (2.480) 40 (1.575) 111 (4.370) 1.5xD c 3.6 (.142) 77 (3.031) 31 (1.220) 1.5xD c-34 (1.339) C5-R825C-AA043A (1.969) 50 (1.969) 66 (2.598) 3) 4.8 (.189) 20 (.787) 42 (1.654) - C6-R825C-AA097A (2.480) 50 (1.969) 120 (4.724) 1.5xD c 6) 4.8 (.189) 74 (2.913) 42 (1.654) 1.5xD c-46 (1.811) 6) HA06-R825C-AA101A (2.480) 50 (1.969) 124 (4.882) 1.5xD c 6) 4.8 (.189) 78 (3.071) 42 (1.654) 1.5xD c-46 (1.811) 6) C5-R825C-AA047A (1.969) 63 (2.480) 70 (2.756) 3) 4.8 (.189) 24 (0.945) 42 (1.654) - C6-R825C-AA055A (2.480) 63 (2.480) 78 (3.071) 3) 4.8 (.189) 32 (1.260) 42 (1.654) - HA06-R825C-AA059A (2.480) 63 (2.480) 82 (3.228) 3) 4.8 (.189) 36 (1.417) 42 (1.654) - C5-R825C-AA053A (1.969) 80 (3.150) 76 (2.992) 3) 4.8 (.189) 30 (1.181) 42 (1.654) - C6-R825C-AA067A (2.480) 80 (3.150) 90 (3.543) 3) 4.8 (.189) 44 (1.732) 42 (1.654) - HA06-R825C-AA072A (2.480) 80 (3.150) 95 (3.740) 3) 4.8 (.189) 49 (1.929) 42 (1.654) - C6-R825C-AAH067A (2.480) 100 (3.937) 90 (3.543) 3) 4.8 (.189) 44 (1.732) 42 (1.654) - C8-R825C-AAH077A (3.150) 100 (3.937) 100 (3.937) 3) 4.8 (.189) 54 (2.126) 42 (1.654) - HA10-R825C-AAH087A (3.937) 100 (3.937) 110 (4.331) 3) 4.8 (.189) 64 (2.520) 42 (1.654) - C6-R825C-AAI067A (2.480) 130 (5.118) 90 (3.543) 3) 4.8 (.189) 44 (1.732) 42 (1.654) - C8-R825C-AAI077A (3.150) 130 (5.118) 100 (3.937) 3) 4.8 (.189) 54 (2.126) 42 (1.654) - HA10-R825C-AAI087A (3.937) 130 (5.118) 110 (4.331) 3) 4.8 (.189) 64 (2.520) 42 (1.654) - Tilausesimerkki: 1 kpl R825A-A11STUP06T1A 1 kpl C3-R825A-AAA065A Kiristysmomentit Coromant Capto -liitos: Teräelementin ruuvi: Lukitusruuvi: Teräpalan ruuville: Terän koko Avarrusalue Avarrusalue Terän koko C3: = Nm (30-36 ft.lbs) Ø19-36 ( ) = 1.2 Nm (.9 ft.lbs) Ø19-29 ( ) = 0.9 Nm (.7 ft.lbs) TC/TP06 (5/32) = 0.6 Nm (.4 ft.lbs) C4: = Nm (36-44 ft.lbs) Ø35-56 ( ) = 3.1 Nm (2.3 ft.lbs) Ø28-36 ( ) = 1.2 Nm (.9 ft.lbs) TC/TP09 (7/32) = 0.8 Nm (.6 ft.lbs) C5: = Nm (66-74 ft.lbs) Ø ( ) = 5.8 Nm (4.3 ft.lbs) Ø35-56 ( ) = 3.1 Nm (2.3 ft.lbs) TC/TP11 (1/4) = 0.9 Nm (.7 ft.lbs) C6/C8: = Nm ( ft.lbs) Ø ( ) = 5.8 Nm (4.3 ft.lbs) CC09 (3/8) = 3.0 Nm (2.2 ft.lbs) Viimeistely CoroBore

36 Viimeistely CoroBore 825/CoroBore 826 CoroBore 825/CoroBore 826 Avarrusalue mm ( tuumaa) Coromant Capto Sisäpuolinen Ulkopuolinen Avarrusalue Avarrussyvyys Reiän toleranssi Halk. säätötarkkuus Lastuamisneste Lastuamisnopeus, V c maks.: Tee säätö aina keskeltä ulos mm ( tuumaa) 4 D 5m IT mm ( tuumaa) Sisäpuolinen m/min (3 937 jalkaa/min) CoroBore CoroBore 826 Halkaisijan tarkkuussäätö työkalun asteikolla (0.002 mm ( ")) Halkaisijan tarkkuussäätö portaittain (0.002 mm ( ")) Asteikon täysi kierros muuttaa halkaisijaa 0.5 mm (0.02") Asteikon täysi kierros muuttaa halkaisijaa 0.1 mm (0.0039") Hienoavarruspään radiaalisäätö 7.5 mm (0.295") Hienoavarruspään radiaalisäätö 0.5 mm (0.020") Avarrusalue, mm (tuumaa) 1) 1.Teräelementti 2. Hienoavarruspää Sisäpuolinen D ci 3) Ulkopuolinen D co 4) min - max min - max Terämalli 2) Hienoavarruspää Asetuskulma Rinta- CB825 CB826 CB825 CB826 κ r kulma ISO ANSI Tilauskoodi Tilauskoodi TP...11 TP...22 R825C-A23STUP1103A A34-R825C- 017 A ( ) ( ) ( ) ( ) 92-2 TC TC...22 R825C-A23STUC1103A A34-R826C CC...09 CC...3(2.5) R825C-A27SCLC09T TP...11 TP...22 R825C-A23STUP1103A A34-R825C- 017 A ( ) ( ) ( ) ( ) 92-2 TC TC...22 R825C-A23STUC1103A A34-R826C CC...09 CC...3(2.5) R825C-A27SCLC09T TP...11 TP...22 R825C-A23STUP1103A A34-R825C- 017 A ( ) ( ) ( ) ( ) 92-2 TC TC...22 R825C-A23STUC1103A A34-R826C CC...09 CC...3(2.5) R825C-A27SCLC09T3 1) Mitat pätevät teriin, joiden nirkonsäde on 0.4 mm ( tuumaa). 2) Terät tilataan erikseen. 3) Dci max - min kasvaa mm, kun käytetään jatkokappaletta. 4) Dco max - min pienenee mm, kun käytetään jatkokappaletta. 5) R825C-A27SCLC09T3: mittoja l1 ja l3 suurennettava 4 mm (0.157 tuumaa) 1. Teräelementti 2. Hienoavarruspää 3. Luisti 4. Luisti 5. Istukka 6. Vastapaino Viimeistely CoroBore 825/CoroBore

37 CoroBore 825/CoroBore 826 Viimeistely CoroBore 825/CoroBore ( 2 ) CoroTurn ( 2 ) CoroTurn CoroTurn 107 R825C-A23STUC R825C-A23STUP R825C-A27SCLC atkokappale + ruuvi 3. Luisti 4. Luisti 5. Liitäntäkappale Mitat, mm (tuumaa) Tilauskoodi Tilauskoodi Liitoskoko Tilauskoodi U D 5m l 1 5) l 3 5) l 3s 6. Vastapaino S17-R825A A 825C-048A C6 C6-R825S17-A 058 A S CW A (11.5) (2.480) (4.646) (1.535) (.189) C8 C8-R391.B11R-B 070 A (13.4) (3.150) (5.118) (1.535) (.189) S17-R825A A 825C-048A C6 C6-R825S17-AK 058 A S CW A (14.1) (2.480) (4.646) (1.535) (.189) C8 C8-R391.B12R-C 070 A (15.9) (3.150) (5.118) (1.535) (.189) S17-R825A A 825C-048A C6 C6-R825S17-AL 058 A S CW A (17.0) (2.480) (4.646) (1.535) (.189) C8 C8-R822S17-AL 070 A (20.1) (3.150) (5.118) (1.535) (.189) Tilausesimerkki täydelliselle työkalulle, avarrushalkaisija mm, mukana liitäntäkappale C6, luisti, hienoavarruspää ja teräelementti TP...terälle: 1 kpl C6-R825S17-A 058 A (liitäntäkappale) 1 kpl S17-R825A A (luisti) 1 kpl A34-R825C- 017 A 1 kpl R825-A23STUP1103A 1 kpl S CW A Kiristysmomentit Coromant Capto C6-C8: Nm Luisti + vastapaino: 75 Nm (55 ft.lbs) Hienoavarruspäihin 16 Nm (12 ft.lbs) Teräelementin ruuvi: 6 Nm (4.4 ft.lbs) Lukitusruuvi: 6 Nm (4.4 ft.lbs) Teräruuvi (TC/TP11): 0.9 Nm (.7 ft.lbs) Teräruuvi (CC09): 3 Nm (2.2 ft.lbs) Viimeistely CoroBore 825/CoroBore

38 Viimeistely CoroBore 825 CoroBore 825 värinävaimennettu Avarrusalue mm ( tuumaa) Coromant Capto Tavanomainen avarrus Taka-avarrus Avarrusalue mm ( tuumaa) Avarrussyvyys 6 D c 6) Reiän toleranssi IT6 Halk. säätötarkkuus mm ( tuumaa) Lastuamisneste Sisäpuolinen Lastuamisnopeus v c 600 m/min (1968 ft/min) Tee säätö aina keskeltä ulos. Avarrusalue 1) Terämalli 2) Teräelementti Luisti Asetuskulmkulma Liitoskoko ISO ANSI ic Tilauskoodi Tilauskoodi Rinta- D c1 min. maks. Dc24) D c2 5) min. maks. min. maks C3 TP...06 TP /32 R825A-A11STUP06T1A 825A-030A ( ) ( ) ( ) TC...06 TC R825A-A11STUC06T1A C3 TP...06 TP /32 R825A-A11STUP06T1A 825A-030A ( ) ( ) ( ) TC...06 TC R825A-A11STUC06T1A C4 TP...09 TP /32 R825B-A17STUP902A 825B-036A ( ) ( ) ( ) TC...09 TC R825B-A17STUC902A C5 TP...09 TP /32 R825B-A17STUP902A 825B-036A ( ) ( ) ( ) TC...09 TC R825B-A17STUC902A C5 TP TP /4 R825C-A23STUP1103A 825C-048A ( ) ( ) ( ) C6 TC TC...22 R825C-A23STUC1103A C6 TP TP /4 R825C-A23STUP1103A 825C-048A ( ) ( ) ( ) C8 TC TC...22 R825C-A23STUC1103A C6 TP TP /4 R825C-A23STUP1103A 825C-048A ( ) ( ) ( ) C8 TC TC...22 R825C-A23STUC1103A C6 TP TP /4 R825C-A23STUP1103A 825C-048A ( ) ( ) ( ) C8 TC TC...22 R825C-A23STUC1103A C6 TP TP /4 R825C-A23STUP1103A 825C-048A ( ) ( ) ( ) C8 TC TC...22 R825C-A23STUC1103A 1) Mitat pätevät teriin, joiden nirkonsäde on 0.4 mm ( tuumaa). 2) Terät tilataan erikseen. 3) i geometriarajoituksia (l 3a tai l 3b), suurin suositeltu reiän syvyys = 6 x D 5m tavanomaisessa avarruksessa eteenpäin ja 6 x D 5m l 21 taka-avarruksessa. 4) Avarrushalkaisija käytettäessä luistia, normaalissa ja taka-avarruksessa 5) Halkaisija alue, kun taka-avarretaan ilman jatkokappaletta 6) eometriarajoitus koskee vain tapausta, jossa avarrushalkaisija (D c) on pienempi kuin liitoksen halkaisija (D 5m). Suurin suositeltu reiän syvyys, kun avarrushalkaisija (D c) on suurempi kuin liitoksen halkaisija (D 5m) = 6 x D 5m (tavanomainen avarrus eteenpäin) ja 6 x D 5m l 21 (takaavarrus) Viimeistely CoroBore

39 CoroBore 825 värinävaimennettu Viimeistely CoroBore ( 2 ) CoroTurn ( 2 ) CoroTurn 111 R825x-AxxSTUC R825x-AxxSTUP atkokappale + ruuvi l 1 = ohjelmointipituus Liitäntäkappale Mitat, mm (tuumaa) Taka-avarrus Tilauskoodi U D 5m D 21 l1a l 3a l 3s l 1b l 21 l 3b C3-R825A-AA181A 0.6 (1.3) 32 (1.260) 20 (.787) 192 (7.560) 6xD c 3.0 (.118) 170 (6.693) 19.5 (.768) 6xD c-22 (.866) 6) C3-R825A-AB208A 1.1 (2.4) 32 (1.260) 25 (.984) 219 (8.622) 6xD c 6) 3.0 (.118) 197 (7.756) 19.5 (.768) 3) C4-R825B-AC255A 2.2 (4.9) 40 (1.575) 32 (1.260) 272 (10.709) 6xD c 6) 3.6 (.142) 238 (9.370) 31 (1.220) 3) C5-R825B-AD315A 4.1 (9.0) 50 (1.969) 40 (1.575) 332 (13.071) 6xD c 6) 3.6 (.142) 298 (11.732) 31 (1.220) 6xD c-34 (1.339) 6) C5-R825C-A237A 3.9 (8.6) 50 (1.969) 50 (1.969) 260 (10.236) 3) 4.8 (.189) 214 (8.425) 42 (1.654) 3) C6-R825C-A389A 7 (15.4) 63 (2.480) 50 (1.969) 412 (16.220) 6xD c 6) 4.8 (.189) 366 (14.409) 42 (1.654) 6xD c-46(1.811) 6) C6-R825C-A307A 8 (17.6) 63 (2.480) 63 (2.480) 330 (12.992) 3) 4.8 (.189) 284 (11.181) 42 (1.654) 3) C8-R825C-A499A 14.5 (32.0) 80 (3.150) 63 (2.480) 522 (20.551) 6xD c 6) 4.8 (.189) 476 (18.740) 42 (1.654) 6xD c-46(1.811) 6) C6-R825C-A307A 7.4 (16.3) 63 (2.480) 80 (3.150) 330 (12.992) 3) 4.8 (.189) 284 (11.181) 42 (1.654) 3) C8-R825C-A377A 14.6 (32.2) 80 (3.150) 80 (3.150) 400 (15.748) 3) 4.8 (.189) 354 (13.937) 42 (1.654) 3) C6-R825C-AH307A 7.7 (17.0) 63 (2.480) 100 (3.937) 330 (12.992) 3) 4.8 (.189) 284 (11.181) 42 (1.654) 3) C8-R825C-AH377A 15 (33.1) 80 (3.150) 100 (3.937) 400 (15.748) 3) 4.8 (.189) 354 (13.937) 42 (1.654) 3) C6-R825C-AI307A 7.9 (17.4) 63 (2.480) 130 (5.118) 330 (12.992) 3) 4.8 (.189) 284 (11.181) 42 (1.654) 3) C8-R825C-AI377A 15.6 (34.4) 80 (3.150) 130 (5.118) 400 (15.748) 3) 4.8 (.189) 354 (13.937) 42 (1.654) 3) Tilausesimerkki: 1 kpl R825A-A11STUP06T1A (teräelementti) 1 kpl C3-R825A-AA181A (istukka) Kiristysmomentit Coromant Capto -liitos: Teräelementin ruuvi: Lukitusruuvi: Teräpalan ruuville: Terän koko Avarrusalue Avarrusalue Terän koko C3 = Nm (30 37 ft.lbs) Ø23 36 mm = 1.2 Nm (Ø tuumaa =.89 ft.lbs) Ø23 36 mm = 0.9 Nm (Ø tuumaa =.66 ft.lbs) 06 mm = 0.6 Nm (5/32 tuumaa =.44 ft.lbs) C4 = Nm (37 44 ft.lbs) C5 = Nm (67 74 ft.lbs) C6 = Nm ( ft.lbs) Ø35 56 mm = 3.0 Nm (Ø tuumaa = 2.21 ft.lbs) Ø mm = 6.0 Nm ( tuumaa = 4.43 ft.lbs) Ø28 36 mm = 1.2 Nm (Ø tuumaa =.89 ft.lbs) Ø35 56 mm = 3.0 Nm (Ø tuumaa = 2.21 ft.lbs) Ø mm = 6.0 Nm ( tuumaa = 4.43 ft.lbs) 09 mm = 0.8 Nm (7/32 tuumaa =.59 ft.lbs) 11 mm = 0.9 Nm (1/4 tuumaa.66 ft.lbs) Viimeistely CoroBore

40 Viimeistely CoroBore 825/CoroBore 826 CoroBore 825/CoroBore 826, värinävaimennettu Avarrusalue mm ( tuumaa) Coromant Capto Sisäpuolinen Ulkopuolinen Avarrusalue mm ( Avarrussyvyys 6 x D 5m 5) Reiän toleranssi IT6 Halk. säätötarkkuus mm ( tuumaa) Lastuamisneste Sisäpuolinen Lastuamisnopeus, V c maks.: 600 m/min (1968 ft/min) Tee säätö aina keskeltä ulos. Avarrusalue 1) 1.Teräelementti 2. Hienoavarruspää 3. Luisti Sisäpuolinen D ci 3) Ulkopuolinen D co 4) min max min max Hienoavarruspää Asetuskulma κ r kulma ISO ANSI Tilauskoodi Tilauskoodi Tilauskoodi Rinta- Terämalli 2) CB825 CB826 CB825 CB TP...11 TP..22 R825C-A23STUP1103A A34-R825C- 017 A S17-R825A A ( ) ( ) ( ) ( ) 92-2 TC TC..22 R825C-A23STUC1103A A34-R826C TP...11 TP..22 R825C-A23STUP1103A A34-R825C- 017 A S17-R825A A ( ) ( ) ( ) 92-2 TC TC..22 R825C-A23STUC1103A A34-R826C TP...11 TP..22 R825C-A23STUP1103A A34-R825C- 017 A S17-R825A A ( ) ( ) ( ) 92-2 TC TC..22 R825C-A23STUC1103A A34-R826C ) Avarrushalkaisija, kun nirkonsäde on 0.4 mm. 2) Terät tilataan erikseen. 3) Dci max - min kasvaa mm, kun käytetään jatkokappaletta. 4) Dco max - min pienenee mm, kun käytetään jatkokappaletta. 5) Kun avarrussyvyys on 6 D 5m, käytä peruspitimen pitkää mallia. 1. Teräelementti 2. Hienoavarruspää 3. Luisti 4. Luisti 5. Värinävaimennettu liitäntäkappale 6. Vastapaino Viimeistely CoroBore 825/CoroBore

41 CoroBore 825/CoroBore 826, värinävaimennettu Viimeistely CoroBore 825/CoroBore CoroTurn CoroTurn 111 atkokappale + ruuvi R825C-A23STUC R825C-A23STUP l 1 = ohjelmointipituus 4. Luisti 5. Värinävaimennettu liitäntäkappale Mitat, mm (tuumaa) 6. Vastapaino Tilauskoodi Liitoskoko Tilauskoodi U D 5m l 1 l 3 l 3s 825C-048A C8 C8-R825S17-340A S CW A (30.9) (3.150) (15.748) (1.535) (.189) 825C-048A C8 C8-R825S17-K340A S CW A (31.5) (3.150) (15.748) (1.535) (.189) 825C-048A C8 C8-R825S17-L340A S CW A (32.4) (3.150) (15.748) (1.535) (.189) Tilausesimerkki täydelliselle työkalulle, avarrushalkaisija mm, mukana liitäntäkappale C6, luisti, hienoavarruspää, vastapaino ja teräelementti TP...-terille: 1 kpl C8-R825S A (liitäntäkappale) 1 kpl S17-R825A A (luisti) 1 kpl A34-R825C- 017 A 1 kpl R825-A23STUP1103A 1 kpl S CW A Kiristysmomentit Coromant Capto C8: 180 Nm 133 ft-lbs Luisti + vastapaino: 75 Nm 55 ft-lbs Hienoavarruspäihin 16 Nm 12 ft-lbs Teräelementin ruuvi: 6 Nm 4.4 ft-lbs Lukitusruuvi: 6 Nm 4.4 ft-lbs Teräruuvi (TC/TP11): 0.9 Nm.7 ft-lbs Teräruuvi (CC09): 3 Nm 2.2 ft-lbs CoroBore CoroBore 826 Halkaisijan tarkkuussäätö työkalun asteikolla (0.002 mm ( ")) Halkaisijan tarkkuussäätö portaittain (0.002 mm ( ")) Asteikon täysi kierros muuttaa halkaisijaa 0.5 mm (0.02") Asteikon täysi kierros muuttaa halkaisijaa 0.1 mm (0.0039") Hienoavarruspään radiaalisäätö 7.5 mm (0.295") Hienoavarruspään radiaalisäätö 0.5 mm (0.020") Viimeistely CoroBore 825/CoroBore

42 Viimeistely CoroBore 825 XL/CoroBore 826 XL CoroBore 825 XL/CoroBore 826 XL Avarrusalue mm ( tuumaa) Sisäpuolinen Ulkopuolinen Avarrusalue Reiän toleranssi Halk. säätötarkkuus Lastuamisneste Lastuamisnopeus, V c maks.: Tee säätö aina keskeltä ulos. Avarrusalue, mm (tuumaa) 1) mm ( tuumaa) IT mm ( tuumaa) Sisäpuolinen m/min (3 937 jalkaa/min) 1.Teräelementti 2. Hienoavarruspää Sisäpuolinen D ci 3) Ulkopuolinen D co 4) min max min max Terämalli 2) Hienoavarruspää Hienoavarruspää Puomi Asetuskulma Rinta- CB825 CB826 CB825 CB826 koko κ r kulma ISO ANSI Tilauskoodi Tilauskoodi M 92-2 TP...11 TP...22 R825C-A23STUP1103A A34-R825C- 017 A ( ) ( ) ( ) ( ) 92-2 TC TC...22 R825C-A23STUC1103A A34-R826C CC...09 CC...3(2.5) R825C-A27SCLC09T N 92-2 TP...11 TP...22 R825C-A23STUP1103A A34-R825C- 017 A ( ) ( ) ( ) ( ) 92-2 TC TC...22 R825C-A23STUC1103A A34-R826C CC...09 CC...3(2.5) R825C-A27SCLC09T O 92-2 TP...11 TP...22 R825C-A23STUP1103A A34-R825C- 017 A ( ) ( ) ( ) ( ) 92-2 TC TC...22 R825C-A23STUC1103A A34-R826C CC...09 CC...3(2.5) R825C-A27SCLC09T3 1) Mitat pätevät teriin, joiden nirkonsäde on 0.4 mm ( tuumaa). 2) Terät tilataan erikseen. 3) Dci max - min kasvaa mm, kun käytetään jatkokappaletta. 4) Dco max - min pienenee mm, kun käytetään jatkokappaletta. 5) R825C-A27SCLC09T3: mittoja l1 ja l3 suurennettava 4 mm (0.157 tuumaa) 6) Puomin koneliitos sopii kartiokoon 50 koneisiin. 7) Rajoitinlevysarja viimeistelyluistin vaihtamiseksi rouhintaluistiin helposti ja nopeasti ilman, että luistin paikoitus muuttuu. Kun rouhintaluisti vaihdetaan viimeistelyluistiin, hienoavarruspään halkaisijaa on pienennettävä ja on otettava mittalastu. Kokoonpano, puomikoot M, N ja O 1. Teräelementti 2. Hienoavarruspää 3. Luisti 4. Luisti 5. Puomi 6. Vastapaino 7. Coromant Capto -teräpäät 8. Rajoitinlevysarja Viimeistely CoroBore 825 XL/CoroBore 826 XL 42

43 Viimeistely CoroBore 825 XL/CoroBore 826 XL Kokoonpano, puomikoot M, N ja O 92 ( 2 ) CoroTurn ( 2 ) CoroTurn CoroTurn 107 R825C-AxxSTUC R825C-AxxSTUP R825C-A27SCLC atkokappale + ruuvi 6. Vastapaino 8. Rajoitinlevysarja 7) Tilauskoodi Tilauskoodi S24-825XL-CW Luisti 4. Luisti 5. Puomi6) Mitat, mm (tuumaa) 7. Pitimet Tilauskoodi Tilauskoodi Tilauskoodi U l 1 5) D 5m OAW dm m d hc l 3 l 3s Tilauskoodi S24-R825XLA C-048A A40-RXLS24-AM XL (4.488) (6.299) (6.457) (1.575) (4.000) (1.102) (.189) XL A XL S24-R825XLA C-048A A40-RXLS24-AN C8-391.XL (4.685) (6.299) (6.457) (1.575) (4.000) (1.102) (.189) C XL XL-5040 S24-R825XLA C-048A A40-RXLS24-AO A XL-5040 (4.882) (6.299) (6.457) (1.575) (4.000) (1.102) (.189) Ks. s. 46. Kiristysmomentit Puomi: 200 Nm 148 ft-lbs Luisti + vastapaino: 60 Nm 44 ft-lbs Hienoavarruspää: 16 Nm 12 ft-lbs Teräelementin ruuvi: 6 Nm 4.4 ft-lbs Lukitusruuvi: 6 Nm 4.4 ft-lbs Terän ruuvi TC..11/TP..11: 0.9 Nm.7 ft-lbs Terän ruuvi CC..09: 3 Nm 2.2 ft-lbs Tilausesimerkki täydelliselle työkalulle, halkaisija mm (puomikoot M, N ja O), sis. pitimen: 1 kpl R825-A23STUC1103A (teräelementti) 1 kpl A34-R825C- 017 A 1 kpl S24-R825XLA (luisti) 1 kpl A40-RXLS24-AM2 062 (puomi) 1 kpl S24-825XL-CW (vastapaino) 1 kpl XL (pidin) CoroBore 825 XL CoroBore 826 XL Halkaisijan tarkkuussäätö työkalun asteikolla (0.002 mm ( ")) Halkaisijan tarkkuussäätö portaittain (0.002 mm ( ")) Asteikon täysi kierros muuttaa halkaisijaa 0.5 mm (0.02") Asteikon täysi kierros muuttaa halkaisijaa 0.1 mm (0.0039") Hienoavarruspään radiaalisäätö 7.5 mm (0.295") Hienoavarruspään radiaalisäätö 0.5 mm (0.020") Viimeistely CoroBore 825 XL/CoroBore 826 XL 43

44 Viimeistely CoroBore 825 XL/CoroBore 826 XL CoroBore 825 XL/CoroBore 826 XL Avarrusalue mm ( tuumaa) Sisäpuolinen Ulkopuolinen Avarrusalue mm ( tuumaa) Reiän toleranssi IT6 Halk. säätötarkkuus mm ( tuumaa) Lastuamisneste Sisäpuolinen Lastuamisnopeus, v c maks: 1200 m/min (3937 ft/min) Tee säätö aina keskeltä ulos. Avarrusalue, mm (tuumaa) 1) 1.Teräelementti 2. Hienoavarruspää Sisäpuolinen D ci 3) Ulkopuolinen D co 4) min max min max Terämalli 2) Hienoavarruspää Hienoavarruspää Puomi Asetuskulma Rinta- CB825 CB826 CB825 CB826 koko κ r kulma ISO ANSI Tilauskoodi Tilauskoodi P 92-2 TP...11 TP...22 R825C-A23STUP1103A A34-R825C- 017 A ( ) ( ) ( ) ( ) 92-2 TC TC...22 R825C-A23STUC1103A A34-R826C CC...09 CC...3(2.5) R825C-A27SCLC09T Q 92-2 TP...11 TP...22 R825C-A23STUP1103A A34-R825C- 017 A ( ) ( ) ( ) ( ) 92-2 TC TC...22 R825C-A23STUC1103A A34-R826C CC...09 CC...3(2.5) R825C-A27SCLC09T R 92-2 TP...11 TP...22 R825C-A23STUP1103A A34-R825C- 017 A ( ) ( ) ( ) ( ) 92-2 TC TC...22 R825C-A23STUC1103A A34-R826C CC...09 CC...3(2.5) R825C-A27SCLC09T3 1) Mitat pätevät teriin, joiden nirkonsäde on 0.4 mm ( tuumaa). 2) Terät tilataan erikseen. 3) Dci max - min kasvaa mm, kun käytetään jatkokappaletta. 4) Dco max - min pienenee mm, kun käytetään jatkokappaletta. 5) R825C-A27SCLC09T3: mittoja l1 ja l3 suurennettava 4 mm (0.157 tuumaa) 6) Puomin koneliitos sopii kartiokoon 50 koneisiin. 7) Rajoitinlevysarja viimeistelyluistin vaihtamiseksi rouhintaluistiin helposti ja nopeasti ilman, että luistin paikoitus muuttuu. Kun rouhintaluisti vaihdetaan viimeistelyluistiin, hienoavarruspään halkaisijaa on pienennettävä ja on otettava mittalastu. Kokoonpano, puomikoot P, Q ja R 1. Teräelementti 2. Hienoavarruspää 3. Luisti 4. Luisti 5. Puomi 6. atkopuomi 7. Vastapaino 8. Coromant Capto -teräpäät 9. Rajoitinlevysarja Viimeistely CoroBore 825 XL/CoroBore 826 XL 44

45 Viimeistely CoroBore 825 XL/CoroBore 826 XL Kokoonpano, puomikoot P, Q ja R 92 ( 2 ) CoroTurn ( 2 ) CoroTurn CoroTurn 107 R825C-AxxSTUC R825C-AxxSTUP R825C-A27SCLC atkokappale + ruuvi 7. Vastapaino 9. Rajoitinlevysarja 7) Tilauskoodi Tilauskoodi S24-825XL-CW Luisti 4. Luisti 5. Puomi 6) 6. atkopuomi Mitat, mm (tuumaa) 8. Pitimet Tilauskoodi Tilauskoodi Tilauskoodi Tilauskoodi U l 1 5) D 5m OAW dm m d hc l 3 l 3s Tilauskoodi S24-R825XLA C-048A A40-NXLA35-AP2 086 A35-RXLS24-A XL (7.795) (6.299) (6.457) (1.575) (4.000) (1.102) (.189) XL A XL S24-R825XLA C-048A A40-NXLA35-AQ2 106 A35-RXLS24-A C XL (8.583) (6.299) (6.457) (1.575) (4.000) (1.102) (.189) XL-5040 A XL-5040 S24-R825XLA C-048A A40-NXLA35-AR2 106 A35-RXLS24-A C8-391.XL (8.583) (6.299) (6.457) (1.575) (4.000) (1.102) (.189) Ks. s. 46. Kiristysmomentit Puomi: 200 Nm 148 ft-lbs atkopuomi: 100 Nm 74 ft-lbs Luisti + vastapaino: 60 Nm 44 ft-lbs Hienoavarruspää: 16 Nm 12 ft-lbs Teräelementin ruuvi: 6 Nm 4.4 ft-lbs Lukitusruuvi: 6 Nm 4.4 ft-lbs Terän ruuvi TC..11/TP..11: 0.9 Nm.7 ft-lbs Terän ruuvi CC..09: 3 Nm 2.2 ft-lbs Tilausesimerkki täydelliselle työkalulle, halkaisija mm (puomikoot P, Q ja R), sis. pitimen: 1 kpl R825-A23STUC1103A (teräelementti) 1 kpl A34-R825C- 017 A 1 kpl S24-R825XLA (luisti) 1 kpl A40-NXLA35-AP2 086 (puomi) 2 kpl A35-RXLS24-A 060 (jatkopuomi) 1 kpl S24-825XL-CW (vastapaino) 1 kpl XL (pidin) CoroBore 825 XL CoroBore 826 XL Halkaisijan tarkkuussäätö työkalun asteikolla (0.002 mm ( ")) Halkaisijan tarkkuussäätö portaittain (0.002 mm ( ")) Asteikon täysi kierros muuttaa halkaisijaa 0.5 mm (0.02") Asteikon täysi kierros muuttaa halkaisijaa 0.1 mm (0.0039") Hienoavarruspään radiaalisäätö 7.5 mm (0.295") Hienoavarruspään radiaalisäätö 0.5 mm (0.020") Viimeistely CoroBore 825 XL/CoroBore 826 XL 45

46 CoroBore XL:n pitimet CoroBore XL -pitimien käyttöalueet CoroBore XL CoroBore XL, puomikoot M, N ja O CoroBore XL, puomikoko P CoroBore XL, puomikoot Q ja R Rouhinta Väliviimeistely Viimeistely Rouhinta Väliviimeistely Viimeistely Rouhinta Väliviimeistely Viimeistely C8 kiinnitettynä suoraan Coromant Capto -karaan C8 kiinnitettynä peruskartioon (keskiruuvilla) C10 kiinnitettynä suoraan Coromant Capto -karaan 1) C10 kiinnitettynä peruskartioon (keskiruuvilla) 1) 1) Kiinteä pidin Keskitystuurna 1) Suositus: yksiteräinen avarrus rittäin hyvä Hyvät Kohtalainen 1) CoroBore XL:n pitimet 46

47 CoroBore XL:n Coromant Capto -liitäntäkappale CoroBore XL:n pitimet Cx-391.XL l 1 = ohjelmointipituus Mitat, mm, tuumaa Liitoskoko Tilauskoodi Nestekanava 1) D 5m dm t d hc D 5t l 1 D th l c U C8 C8-391.XL M C10 C XL M = ei nestekanavaa, 1 = nestekanava keskiön läpi, 6 = nestekanava laipan läpi, 7 = nestekanava keskiön ja laipan läpi CoroBore XL:n pitimet 47

48 CoroBore XL:n pitimet CoroBore XL:n liitäntäkappale Kiinteät pitimet XL XL A XL Metrinen Mitat Kartiomalli Kartio Tilauskoodi Nestekanava 1) dm t d hc D 5t l 1 D th l c U ISO XL M MAS/BT XL M ) 0 = ei nestekanavaa, 1 = nestekanava keskiön läpi, 6 = nestekanava laipan läpi, 7 = nestekanava keskiön ja laipan läpi Tuumakoko Mitat Kartiomalli Kartio Tilauskoodi Nestekanava 1) dm t d hc D 5t l 1 D th l c V CAT V-lange 50 A XL M ) 0 = ei nestekanavaa, 1 = nestekanava keskiön läpi, 6 = nestekanava laipan läpi, 7 = nestekanava keskiön ja laipan läpi Kaikkien kiinteiden CoroBore XL -pitimien laipan tausta on hiottu ja siinä on kierteet, mikä mahdollistaa aluspalan asennuksen tukevuuden lisäämiseksi tarvittaesssa. Aluspala on tilattava erikseen ja hiottava kullekin koneelle ja pitimelle sopivaksi. Ks. tarvikkeet s CoroBore XL:n pitimet 48

49 CoroBore XL:n liitäntäkappale Keskitystuurna CoroBore XL:n pitimet XL A XL Puomin kiinnitys Metrinen l 1 = ohjelmointipituus Mitat Kartiomalli Kartio Tilauskoodi Nestekanava 1) dm t l 1 l c U ISO7388.1/MAS-BT XL ) 0 = ei nestekanavaa, 1 = nestekanava keskiön läpi, 6 = nestekanava laipan läpi, 7 = nestekanava keskiön ja laipan läpi Tuumakoko Mitat Kartiomalli Kartio Tilauskoodi Nestekanava 1) dm t l 1 l c V CAT V-lange 50 A XL ) ) 0 = ei nestekanavaa, 1 = nestekanava keskiön läpi, 6 = nestekanava laipan läpi, 7 = nestekanava keskiön ja laipan läpi 2) Tuumakierteelliset ruuvit tilattava erikseen, ks. tarvikkeet s CoroBore XL:n pitimet 49

50 Viimeistely Hienoavarruspää Coromant Capto /HSK Avarrushalkaisija Avarrusalue: Avarrussyvyys: Reiän toleranssi: Halkaisijan säätö: Lastuamisneste: 3 36 mm ( tuumaa) 109 mm (4.29 tuumaa) IT mm ( tuumaa) Sisäpuolinen Mitat, mm (tuumaa) l 1 = ohjelmointipituus mm (tuumaa) Dc min. maks. Liitoskoko Tilauskoodi Paino dm m D 5m D 1 l 1 l 21 e max Coromant Capto 3 26 C4 C A B ( ) C5 C A B ( ) C A A ( ) ) C A A ( ) C6 C A A ( ) ) C A A ( ) HSK 3 26 HSK 63-A/C A B ( ) A A ( ) ) A A ( ) HSK 100-A/C A B ( ) ) Pienin halkaisija holkilla ja avarruspuomilla dmm = 16 mm (.787 tuumaa) Hienoavarruspäiden A holkit. Mitat, mm (tuumaa) dm t Tilauskoodi dm m l A A Varoitus: Noudata pakkauksissa olevia käyttöohjeita. Maks. pyörimisnopeus: dm m 12 mm (.472 tuumaa) = 7000 kierr./min dm m 16 mm (.630 tuumaa) = 5000 kierr./min dm m 20 mm (.787 tuumaa) = 3500 kierr./min Kiristysmomentit Coromant Capto C4 = Nm (30 37 ft.lbs) C5 = Nm (67 74 ft.lbs) C6 = Nm ( ft.lbs) Puomin ruuvi: dm m 12 & 16 mm (.472 &.630 tuumaa) = 10 Nm (7 ft.lbs) dm m 20 mm (.787 tuumaa) = 18 Nm (13 ft.lbs) Lukitusruuvi: dm m 12 & 16 mm (.472 &.630 tuumaa) = 8 Nm (6 ft.lbs) dm m 20 mm (.787 tuumaa) = 12 Nm (9 ft.lbs) Viimeistely 50

51 Hienoavarruspää suurnopeuskoneistukseen Varustettu säädettävällä vastapainolla Coromant Capto /HSK Viimeistely Avarrusalue: Avarrussyvyys: Reiän toleranssi: Halkaisijan säätö: Lastuamisneste: Maks. pyörimisnopeus: 3 26 mm ( tuumaa) 60 mm (2.362 tuumaa) IT mm ( tuumaa) Sisäpuolinen kierr./min Avarrushalkaisija Mitat, mm (tuumaa) l 1 = ohjelmointipituus mm (tuumaa) Dc min. maks. Liitoskoko Tilauskoodi U dm m D 5m D 1 l 1 l 21 e max Coromant Capto 3 26 C5 C B B (2.2) HSK 3 26 HSK 63-A/C B B (3.1) Viimeistely 51

52 Viimeistely Hienoavarruspäiden puomit Teränpidin R429 R429.90/R429U R l 1 = ohjelmointipituus Avarrushalkaisija 1) Maks. Mitat, mm (tuumaa) Asetuskulma Terämalli 2)5) mm (tuumaa) avarrussyvyys κ r Dc min. maks. l 3 Tilauskoodi Paino dm m D 1 D 21 l 1 λ Asetuslisäkulma Teräspuomi R AB TC TC.. 5/ R AC TC TC.. 5/ R AC TC TC.. 7/ R AC TC TC.. 7/ R AC TC TC.. 7/ R429U-A08-024TP06A TP TP.. 5/ R429U-A11-033TP06A TP TP.. 5/ R429U-A14-040TP09A TP TP.. 7/ R429U-A17-040TP09A TP TP.. 7/ R429U-A20-040TP09A TP TP.. 7/ R429U-A TP06A TP TP.. 5/ R429U-A TP06A TP TP.. 5/ R429U-A TP09A TP TP.. 7/ R429U-A TP09A TP TP.. 7/ R429U-A TP09A TP TP.. 7/ R429U-A TP06A TP TP.. 5/ R429U-A TP06A TP TP.. 5/ R429U-A TP09A TP TP.. 7/ R429U-A TP09A TP TP.. 7/ R429U-A TP09A TP TP.. 7/ R429U-A TP09A TP TP.. 7/ R429U-A TP09A TP TP.. 7/32 1) Nirkonsäde rε = 0.2 mm (.0079 tuumaa) atkuu... 2) Käytä nirkonsädettä r ε = 0.4 mm (.0157 tuumaa) 3) Kiinteä puomi, tarkkuushiottu geometria. 4) Holkkeja käytettäessä avarrusalue on D c min + 10 mm (.394 tuumaa) 5) TC..x = CoroTurn 107 TP..x = CoroTurn 111 Kiristysmomentit teräpalan ruuveille Koko: 06 (5/32) = 0.6 Nm (.44 ft.lbs) 09 (7/32) = 0.8 Nm (.59 ft.lbs) 11 (1/4) = 0.9 Nm (.66 ft.lbs) Viimeistely 52

53 Hienoavarruspäiden puomit Teränpidin R429 Viimeistely R429.90/R429U R atkuu... l 1 = ohjelmointipituus Avarrushalkaisija 1) Maks. Mitat, mm (tuumaa) Asetuskulma Terämalli 2)5) mm (tuumaa) avarrussyvyys κ r Dc Asetuslisäkulma min. maks. l 3 Tilauskoodi Paino dm m D 1 D 21 l 1 λ ) 28 R429U-A TC06A TC TC.. 5/ ) 39 R429U-A TC06A TC TC.. 5/ ) 49 R429U-A TC09A TC TC.. 7/ ) 56 R429U-A TC09A TC TC.. 7/ ) 56 R429U-A TC09A TC TC.. 7/ ) 56 R429U-A TC09A TC TC.. 7/ ) 56 R429U-A TC09A TC TC.. 7/ ) 60 R429U-A TC09A TC TC.. 7/ ) 70 R429U-A TC09A TC TC.. 7/ ) 70 R429U-A TC09A TC TC.. 7/ ) 70 R429U-A TC09A TC TC.. 7/32 Kovametallipuomi R CB H ) ) R CB H ) ) R429U A ) ) R429U A ) ) R AA TC TC.. 5/ R AA TC TC.. 5/ R AA TC TC.. 7/ R AA TC TC.. 7/ R AA TC TC..2(1.5) 1) Nirkonsäde rε = 0.2 mm (.0079 tuumaa) atkuu... 2) Käytä nirkonsädettä rε = 0.4 mm (.0157 tuumaa) 3) Kiinteä puomi, tarkkuushiottu geometria. 4) Holkkeja käytettäessä avarrusalue on D c min + 10 mm (.394 tuumaa) 5) TC..x = CoroTurn 107 TP..x = CoroTurn 111 Kiristysmomentit teräpalan ruuveille Koko: 06 (5/32) = 0.6 Nm (.44 ft.lbs) 09 (7/32) = 0.8 Nm (.59 ft.lbs) 11 (1/4) = 0.9 Nm (.66 ft.lbs) Viimeistely 53

54 Viimeistely Teräelementit avarrustyökaluun A/39A Asetuskulma: Asetuslisäkulma: Terämalli 1) Tilauskoodi Asetuskulma κ r Rintakulma ISO ANSI ic Teräelementti 92-2 CC...06 CC...2(1.5) 3/ A-1-C06A 92-2 TC...09 TC...1.8(1.5) 7/ A-1-T09A 92-2 TC...09 TC...1.8(1.5) 7/ A-1A-T09A 3) TC...09 TC...1.8(1.5) 7/ B-1-T09A 92-2 CP...06 CP...2(1.5) 1/ U-1CP06A 92-2 TP...09 TP...1.8(1.5) 7/ U-1TP09A 92-2 TP...09 TP...1.8(1.5) 7/ U-1ATP09A 3) 92-2 CC...09 CC...3(2.5) 1/ A-2-C09A 2) 92-2 TC TC / U-2TC11A 92-2 TC TC / U-2ATC11A 3) 95-5 CC...09 CC...3(2.5) 3/ L-2CC09A TC TC / K-2TC11A 92-2 TP...11 TP / U-2TP11A 92-2 TP...11 TP / U-2ATP11A 3) 1) Terät tilataan erikseen. 2) 3) Suurempi päästö, halk. + 3 mm (.118 tuumaa) Suositellaan pitkälastuisille aineille, tai kun lastuamisnesteen käyttö ei ole mahdollista. Varaosat, teränkiinnitys Terän koko ic ic Terän ruuvi Avain (Torx Plus) 4) 1/ (7IP) 3/ (15IP) 7/ (7IP) 1/ (7IP) 4) Tarvikkeet tilataan erikseen. 59 Viimeistely 54

55 T-Max U -hienoavarruspäät Viimeistely Suora kiinnitys Kulmakiinnitys κ r = 90 κ r = 90 Rintakulma 0 0 Kuvassa vasenkätinen malli Kuvassa oikeakätinen malli Kuvassa oikeakätinen malli Terämalli 1) Mitat, mm (tuumaa) Teräelementti Asetuskulma κ r Rintakulma ISO ANSI ic Tilauskoodi dm m l 1 2) l 2 f 1 2) D min 3) λ 4) R L Kulmakiinnitys 90 0 CC CC..2 (1.5) 1/4 R/L148C R148D L148D (.630) (.563) (.990) (.018) (.992) 90 0 TC..06 T1 TC..1.2 (1.2) 5/32 L148C T L148D T1 (.630) (.563) (.984) (.008) (.976) 90 0 TC TC..1.8 (1.5) 7/32 R/L148C R148D L148D (.787) (.752) (1.327) (.035) (1.280) 90 0 TC TC..22 1/4 R/L148C L148D (.866) (.906) (1.783) (.043) (1.654) 90 0 TC..16 T3 TC..3 (2.5) 3/8 R/L148C T R148D T3 L148D T3 (1.260) (1.311) (2.453) (.047) (2.339) Suora kiinnitys 90 0 CC CC..2 (1.5) 1/4 R/L148C R148D L148D (.630) (.524) (.949) (.201) (1.063) 90 0 TC TC..1.8 (1.5) 7/32 R/L148C R148D L148D (.787) (.720) (1.295) (.248) (1.437) 90 0 TC TC..22 1/4 R/L148C L148D (.866) (.870) (1.744) (.283) (1.909) 90 0 TC..16 T3 TC..3 (2.5) 3/8 R/L148C T (1.260) (1.260) (2.469) (.406) (2.693) 1) Terät tilataan erikseen. Tilausesimerkki: 1 kpl L148C T1 2) Terävään kulmaan (r ε = 0.0) ja teräelementtiin ruuvattuna. R = oikeakätinen, L = vasenkätinen 3) Min. reiän halkaisija laskettuna suurimmalta mahdolliselta nirkonsäteeltä. 4) λ = viettokulma Viimeistely 55

56 Viimeistely T-MAX U -hienoavarruspäiden rakennemitat R/L 148C Suora kiinnitys Kulmakiinnitys K r = 90 (0 ) K r = 90 (0 ) Terän säde Mitat, mm (tuumaa) Kuvassa vasenkätinen malli D Syöttösuunta D 1 ic r min D c min b 21 min e 1 max e 2 max b 22 min l 3 min 1) ε l 21 l 22 l 23 f 1 Suora kiinnitys 0.2 (.008) 27.9 (1.098) 0.60 (.024) 9.8 (.386) 06 1/4 0.4 (.016) 26.0 (1.024) 27.6 (1.087) 0.55 (.022) 2.5 (.098) 3.60 (.142) 9.6 (.378) 5.1 (.201) K r = (.031) 27.0 (1.063) 0.50 (.020) 9.1 (.358) Asetuslisäkulma 0.2 (.008) 37.4 (1.472) 1.45 (.057) (.549) / (.016) 34.5 (1.358) 37.1 (1.461) 1.30 (.051) 3.5 (.138) 4.55 (.179) 13.6 (.535) 6.3 (.248) 0.8 (.031) 36.5 (1.437) 1.00 (.039) 12.9 (.508) 0.2 (.008) 49.4 (1.945) 1.45 (.057) (.659) 11 1/4 0.4 (.016) 46.5 (1.831) 49.1 (1.933) 1.30 (.051) 6 (.236) 7.75 (.305) 16.4 (.646) 7.2 (.283) 0.8 (.031) 48.5(1.909) 1.00 (.039) 15.7 (.618) 0.4 (.016) 69.6 (2.740) 1.30 (.051) 25.0 (.984) 16 3/8 0.8 (.031) 67.0 (2.638) 69.0 (2.717) 1.00 (.039) 10 (.394) 9.40 (.370) 24.3 (.957) 10.3 (.406) 1.2 (.047) 68.4 (2.693) 0.70 (.028) 23.6 (.929) Kulmakiinnitys 0.2 (.008) 26.2 (1.032) 1.70 (.067) 11.0 (.433) 0.4 (.016) 06 1/4 0.4 (.016) 22.0 (.886) 25.9 (1.020) 1.65 (.065) 2 (.079) 1.5 (.059) 10.7 (.421) 0.5 (.020) 6.60 (.260) 9.55 (.376) 0.4 (.016) K r = (.031) 25.3 (.996) 1.60 (.063) 10.1 (.398) 0.45 (.018) Asetuslisäkulma (.008) 25.7 (1.012) 1.50 (.059) 10.9 (.429) 0.4 (.016) 06 5/ (.016) 22.0 (.866) 25.4 (1.000) 1.45 (.057) 2 (.079) 1.5 (.059) 10.6 (.417) 0.5 (.020) 6.60 (.260) 9.55 (.376) 0.4 (.016) 0.8 (.031) 24.8 (.976) 1.40 (.055) 10.0 (.394) 0.45 (.018) 0.2 (.008) 33.4 (1.314) 2.45 (.096) 14.9 (.587) 0.95 (.037) 09 7/ (.016) 28.5 (1.122) 33.1 (1.303) 2.30 (.091) 2.8 (.110) 2.1 (.083) 14.5 (.571) 0.5 (.020) 9.40 (.370) (.478) 1.0 (.039) 0.8 (.031) 32.5 (1.280) 2.00 (.079) 13.7 (.539) 1.1 (.043) 0.2 (.008) 42.9 (1.689) 2.45 (.096) 17.6 (.693) 1.15 (.045) 11 1/4 0.4 (.016) 38.0 (1.496) 42.6 (1.677) 2.30 (.091) 4.8 (.189) 3.6 (.142) 17.2 (.677) 0.5 (.020) (.441) (.585) 1.2 (.047) 0.8 (.031) 42.0 (1.654) 2.00 (.079) 16.4 (.646) 1.3 (.051) 0.4 (.016) 60.6 (2.386) 2.80 (.110) 26.2 (1.031) 1.3 (.051) 16 3/8 0.8 (.031) 55.0 (2.165) 60.0 (2.362) 2.50 (.098) 8 (.315) 6.0 (.236) 25.4 (1.000) 0.5 (.020) (.656) (.933) 1.4 (.055) 1.2 (.047) 59.4 (2.339) 2.20(.087) 24.6 (.969) 1.5 (.059) 1) Teräelementti kokonaan sisään ruuvattuna. Viimeistely 56

57 R/L148C -avarruspään asennus Viimeistely T-Max-hienoavarruspäät ovat tarkkuustyökaluja, jotka on tarkoitettu asennettavaksi erikoistyökaluihin. Niiden avulla voidaan koneistaa kappaleita erittäin tarkoilla toleransseilla. Ominaisuuksia: - Voidan asentaa pohjarikään - Säädetään edestä käsin - Avarruspäät ovat itselukittuvia eli niitä ei tarvitse avata ennen asetusta eikä kiristää sen jälkeen CoroTurn 107, ruuvikiinnitysmalli Avarrushalkaisija säädetään säätömutteria kiertämällä. Mutterissa on asteikko, jonka yksi jakoväli vastaa.01 mm muutosta radiaalisessa lastuamissyvyydessä. Pienimpiä kokovaihtoehtoja lukuun ottamatta kaikkien avarruspäiden kauluksessa on asteikko, jonka avulla voidaan tehdä.001 mm säätöjä. x x tan 53 8' Huomaa: Asetettaessa kulmakiinnityksessä olevaa avarruspäätä, pään asema muuttuu aksiaalisuunnassa seuraavan kaavan mukaan: radiaaliaseman muutos/tan 53 8'. Suunniteltaessa erikoistyökaluja on syytä asettaa koneistettavan reiän nimellishalkaisija avarruspään säätöasteikon puoliväliin, e 1. Näin nimellistä avarrushalkaisijaa voidaan sekä pienentää että suurentaa. Älä koskaan kierrä teräelementtiä auki enemmän kuin kyseisen avarruspään säätöavaimen rakotulkin mitta osoittaa. os teräelementtiä avataan sallittua enemmän, se rikkoutuu niin, ettei sitä enää voi korjata. Avarruspään varma toiminta edellyttää alla olevaan taulukkoon merkittyjen mittojen ja toleranssien noudattamista. T-MAX U -hienoavarruspäiden rakennemitat Koskee teräpäitä, joiden teräsärmän pituus on 16 mm (0.630 tuumaa), 3/8 ic 1) Pienin mitta. Voi mallin salliessa olla suurempi. 2) Suurin arvo pienimmällä mitalla. D ic Mitat, mm (tuumaa) d T H7 d 21 1) d 22 1) d 23 h 21 2) h 22 3) h 23 1) l Th r hc T h 06 5/32 16 (.630) 19 (.748) 4.6 (.181) 3.2 (.126) 11.5 (.453) 2.8 (.110) 1.6 (.063) 9 (.354) 9.65 ±0.02 (.380 ±.0008) M3 09 7/32 20 (.787) 25 (.984) 4.6 (.181) 3.2 (.126) 15.5 (.610) 4.0 (.157) 1.6 (.063) 9 (.354) ±0.05 (.492 ±.002) M3 11 1/4 22 (.866) 30 (1.181) 6.5 (.256) 4.3 (.169) 24.0 (.945) 5.0 (.197) 1.8 (.071) 13 (.512) ±.0.05 (.606 ±.002) M4 16 3/8 32 (1.260) 46 (1.811) 11.9 (.469) 5.4 (.213) 33.0 (1.299) 6.3 (.248) 16 (.630) ±0.05 (.906 ±.002) M5 06 1/4 16 (.630) 19 (.748) 4.6 (.181) 3.2 (.126) 11.5 (.453) 2.8 (.110) 1.6 (.063) 9 (.354) 9.65 ±0.02 (.380 ±.0008) M3 1) +0.2 (+.004) -0 (-0) 2) +0.2 (+.008) -0 (-0) 3) ±0.2 (±.008) Viimeistely 57

58 Viimeistely Coromant monikäyttöiset avarrustyökalut Avarrusjärjestelmä juuri sinun tarpeisiisi Monikäyttöiset Coromant -avarrustyökalut koostuvat rakenneyksiköistä, jotka on varustettu teräsijan paikoilla, teräelementeillä, hienoavarruspäillä ja liitoksilla. Monipuoliset yhdistelmät Rakenneyksiköitä voidaan tietyin rajoituksin yhdistellä kunkin kappaleen vaatimaksi työkaluksi. Monia koneistusvaiheita samalla työkalulla Moni koneistusvaihe voidaan hoitaa samalla työkalulla ja yhdellä syöttöliikkeellä. Nopeat toimitukset ärjestelmän joustava rakenne mahdollistaa huomattavasti aiempaa nopeammat toimitukset. Hinnat lähes vakiotyökalujen tasolla Rakenneyksiköiden käytön ansiosta hinnat eivät muodostu kovinkaan paljoa vakiotyökalujen hintoja suuremmiksi. Vastaukset tiedusteluihin vuorokauden sisällä Lisätietoja saat lähimmältä Sandvik Coromant -edustajalta. Viimeistely 58

59 Negatiiviset terät T-Max P Rombinen 80 Terät P M K N S C C C C C C CT C C C C C C C C C C - - C C C C - - C ISO K ic ANSI CNM W 12 1/2 CNM 431-W CNM W CNM 432-W CNM W CNM 433-W H13A H13A H10A H13A S05 CNM WL 12 1/2 CNM 431-WL CNM WL CNM 432-WL CNM P 12 1/2 CNM 431-P CNM P CNM 432-P CNM P CNM 433-P Viimeistely CNM M 12 1/2 CNM 431-M CNM M CNM 432-M CNM M CNM 433-M CNM K 12 1/2 CNM 431-K CNM K CNM 432-K CNM K CNM 433-K CNM S 12 1/2 CNM 431-S CNM S CNM 432-S CNM S CNM 433-S CN S 12 1/2 CN 431-S CN S CN 432-S CN S CN 433-S CNM LC 12 1/2 CNM 431-LC CNM LC CNM 432-LC P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 N15 S20 S25 S10 S05 = ensisijainen valinta 97 Terät 59

60 Terät Negatiiviset terät T-Max P Rombinen 80 P M K N S C C C C C C CT C C C C C C C C C C - - C C C C - - C ISO K ic ANSI CNM Q 12 1/2 CNM 431-Q CNM Q CNM 432-Q CNM Q CNM 433-Q H13A H13A H10A H13A S05 Viimeistely CNP /2 CNP 43(0.3) CNP CNP 430 CNM M 12 1/2 CNM 431-M CNM M CNM 432-M CNM M CNM 433-M CNM M CNM 434-M CNM WMX 12 1/2 CNM 432-WMX CNM WMX CNM 433-WMX CNM WMX 16 5/8 CNM 542-WMX CNM WMX CNM 543-WMX CNM WM 12 1/2 CNM 432-WM CNM WM CNM 433-WM CNM WM 16 5/8 CNM 542-WM CNM WM CNM 543-WM Keskiraskas CNM PM 12 1/2 CNM 431-PM CNM PM CNM 432-PM CNM PM CNM 433-PM CNM PM CNM 434-PM CNM PM 16 5/8 CNM 542-PM CNM PM CNM 543-PM CNM PM CNM 544-PM CNM PM 19 3/4 CNM 642-PM CNM PM CNM 643-PM CNM PM CNM 644-PM CNM MM 12 1/2 CNM 432-MM CNM MM CNM 433-MM CNM MM CNM 434-MM CNM MM 16 5/8 CNM 542-MM CNM MM CNM 543-MM CNM MM CNM 544-MM CNM MM 19 3/4 CNM 642-MM CNM MM CNM 643-MM CNM MM CNM 644-MM P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 N15 S20 S25 S10 S05 * Tahmeiden aineiden viimeistelyyn optimoitu geometria. = ensisijainen valinta 97 Terät 60

61 Negatiiviset terät T-Max P Rombinen 80 Terät P M K N S C C C C C C CT C C C C C C C C C C - - C C C C - - C Maks. ISO a p K ic ANSI CNM KM 12 1/2 CNM 432-KM CNM KM CNM 433-KM CNM KM CNM 434-KM CNM KM 16 5/8 CNM 542-KM CNM KM CNM 543-KM CNM KM CNM 544-KM CNM KM 19 3/4 CNM 643-KM CNM KM CNM 644-KM CNM SM 12 1/2 CNM 431-SM CNM SM CNM 432-SM CNM SM CNM 433-SM CNM SM 16 5/8 CNM 543-SM CNM SM CNM 544-SM CNM SM 19 3/4 CNM 644-SM CNM SMR 12 1/2 CNM432-SMR CNM SMR CNM433-SMR CNM SMR CNM434-SMR H13A H13A H10A H13A S05 Keskiraskas CNM QM 09 3/8 CNM 321-QM CNM QM CNM 322-QM CNM QM CNM 323-QM CNM QM 12 1/2 CNM 431-QM CNM QM CNM 432-QM CNM QM CNM 433-QM CNM QM CNM 434-QM CNM QM 16 5/8 CNM 541-QM CNM QM CNM 542-QM CNM QM CNM 543-QM CNM QM CNM 544-QM CNM QM 19 3/4 CNM 641-QM CNM QM CNM 642-QM CNM QM CNM 643-QM CNM QM CNM 644-QM CNM SM 16 5/8 CNM 542-SM CNM SM 19 3/4 CNM 643-SM CNM SM 12 1/2 CNM 431-SM CNM SM CNM 432-SM CNM SM CNM 433-SM CNM SM 16 5/8 CNM 543-SM P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 N15 S20 S25 S10 S05 * Täydentävä geometria terästen puolikarkeaan koneistukseen. = ensisijainen valinta 97 Terät 61

62 Terät Negatiiviset terät T-Max P Rombinen 80 P M K N S C C C C C C CT C C C C C C C C C C - - C C C C - - C Keskiraskas ISO K ic ANSI CNM HM 16 5/8 CNM 543-HM CNM HM CNM 544-HM CNM HM 19 3/4 CNM 643-HM CNM HM CNM 644-HM CNM HM CNM 646-HM H13A H13A H10A H13A S05 CNMM WR 12 1/2 CNMM 432-WR CNMM WR CNMM 433-WR CNMM WR CNMM 434-WR CNMM WR 16 5/8 CNMM 543-WR CNMM WR CNMM 544-WR CNMM WR 19 3/4 CNMM 644-WR Rouhinta CNM PR 12 1/2 CNM 432-PR CNM PR CNM 433-PR CNM PR CNM 434-PR CNM PR 16 5/8 CNM 542-PR CNM PR CNM 543-PR CNM PR CNM 544-PR CNM PR CNM 546-PR CNM PR 19 3/4 CNM 642-PR CNM PR CNM 643-PR CNM PR CNM 644-PR CNM PR CNM 646-PR CNMM PR 12 1/2 CNMM 432-PR CNMM PR CNMM 433-PR CNMM PR CNMM 434-PR CNMM PR 16 5/8 CNMM 542-PR CNMM PR CNMM 543-PR CNMM PR CNMM 544-PR CNMM PR 19 3/4 CNMM 643-PR CNMM PR CNMM 644-PR CNMM PR CNMM 646-PR CNM MR 12 1/2 CNM 432-MR CNM MR CNM 433-MR CNM MR CNM 434-MR CNM MR 16 5/8 CNM 543-MR CNM MR CNM 544-MR CNM MR 19 3/4 CNM 643-MR CNM MR CNM 644-MR CNM MR CNM 646-MR CNMM MR 12 1/2 CNMM 432-MR CNMM MR CNMM 433-MR CNMM MR CNMM 434-MR CNMM MR 16 5/8 CNMM 543-MR CNMM MR CNMM 544-MR CNMM MR CNMM 546-MR CNMM MR 19 3/4 CNMM 643-MR CNMM MR CNMM 644-MR CNMM MR CNMM 646-MR P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 N15 S20 S25 S10 S05 = ensisijainen valinta 97 Terät 62

63 Negatiiviset terät T-Max P Rombinen 80 CNMX - SM Terät Pitimet, joissa käytetään CNMX teräpaloja, tarvitsevat omat aluspalat. Aluspalat T-Max P -vipuvarsimallisiin pitimiin CoroTurn RC -pitimiin P M K N S C C C C C C CT C C C C C C C C C C - - C C C C - - C Rouhinta Maks. ISO a p K ic ANSI CNM KR 12 1/2 CNM 432-KR CNM KR CNM 433-KR CNM KR CNM 434-KR CNM KR 16 5/8 CNM 543-KR CNM KR CNM 544-KR CNM KR 19 3/4 CNM 643-KR CNM KR CNM 644-KR CNM KRR 12 1/2 CNM 432-KRR CNM KRR CNM 433-KRR CNM KRR CNM 434-KRR CNM KRR 16 5/8 CNM 543-KRR CNM KRR CNM 544-KRR H13A H13A H10A H13A S05 CNMA KR 12 1/2 CNMA 431-KR CNMA KR CNMA 432-KR CNMA KR CNMA 433-KR CNMA KR CNMA 434-KR CNMA KR 16 5/8 CNMA 543-KR CNMA KR CNMA 544-KR CNMA KR 19 3/4 CNMA 642-KR CNMA KR CNMA 643-KR CNMA KR CNMA 644-KR CNMA KR CNMA 646-KR CNMX A1-SM /2 CNMX 43A1-SM CNMX A2-SM 2.5 CNMX 43A2-SM CNM SMR 16 5/8 CNM544-SMR CNM 544-SMR CNM SMR 19 3/4 CNM 643-SMR CNM SMR CNM644-SMR CNMM QR 12 1/2 CNMM 432-QR CNMM QR CNMM 433-QR CNMM QR CNMM 434-QR CNMM QR 16 5/8 CNMM 542-QR CNMM QR CNMM 543-QR CNMM QR CNMM 544-QR CNMM QR CNMM 546-QR CNMM QR 19 3/4 CNMM 642-QR CNMM QR CNMM 643-QR CNMM QR CNMM 644-QR CNMM QR CNMM 646-QR CNMM QR 25 1 CNMM 866-QR P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 N15 S20 S25 S10 S05 = ensisijainen valinta 97 Terät 63

64 Terät Negatiiviset terät T-Max P Rombinen 80 P M K N S C C C C C C CT C C C C C C C C C C - - C C C C - - C ISO K ic ANSI CNMM HR 19 3/4 CNMM 644-HR CNMM HR CNMM 646-HR H13A H13A H10A H13A S05 Raskas CNM MR 12 1/2 CNM 432-MR CNM MR CNM 433-MR CNM MR CNM 434-MR CNM MR 16 5/8 CNM 542-MR CNM MR CNM 543-MR CNM MR CNM 544-MR CNM MR 19 3/4 CNM 642-MR CNM MR CNM 643-MR CNM MR CNM 644-MR P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 N15 S20 S25 S10 S05 * rikoisgeometria teräksen ja ruostumattoman teräksen rouhintaan. = ensisijainen valinta 97 Terät 64

65 Negatiiviset terät T-Max P Neliönmuotoinen Terät P M K S C C C C C C CT C C C C C C C C C C C - C C C - C ISO ic ANSI SNM P 12 1/2 SNM 432-P SNM P 1/2 SNM 433-P H13A H13A S05 SNM M 12 1/2 SNM 431-M SNM M 1/2 SNM 432-M Viimeistely SNM Q 12 1/2 SNM 431-Q SNM Q 1/2 SNM 432-Q Keskiraskas SNM M 12 1/2 SNM 431-M SNM M 1/2 SNM 432-M SNM M 1/2 SNM 433-M SNM M 1/2 SNM 434-M SNM PM 12 1/2 SNM 431-PM SNM PM 1/2 SNM 432-PM SNM PM 1/2 SNM 433-PM SNM PM 1/2 SNM 434-PM SNM PM 15 5/8 SNM 543-PM SNM PM 5/8 SNM 544-PM SNM MM 12 1/2 SNM 432-MM SNM MM 1/2 SNM 433-MM SNM MM 1/2 SNM 434-MM SNM MM 15 5/8 SNM 543-MM SNM MM 5/8 SNM 544-MM SNM KM 12 1/2 SNM 432-KM SNM KM 1/2 SNM 433-KM SNM KM 1/2 SNM 434-KM SNM KM 15 5/8 SNM 543-KM SNM KM 5/8 SNM 544-KM SNM SM 12 1/2 SNM 432-SM SNM SM 1/2 SNM 433-SM SNM SM 1/2 SNM 434-SM SNM SM 15 5/8 SNM 543-SM SNM SM 5/8 SNM 544-SM P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 M25 K05 K15 K20 S20 S25 S05 * Tahmeiden aineiden viimeistelyyn optimoitu geometria. = ensisijainen valinta 97 Terät 65

66 Terät Negatiiviset terät T-Max P Neliönmuotoinen P M K S C C C C C C CT C C C C C C C C C C C - C C C - C ISO ic ANSI SNM SMR 12 1/2 SNM 432-SMR SNM SMR 1/2 SNM 433-SMR SNM SMR 1/2 SNM 434-SMR H13A H13A S05 Keskiraskas SNM QM 12 1/2 SNM 431-QM SNM QM 1/2 SNM 432-QM SNM QM 1/2 SNM 433-QM SNM QM 1/2 SNM 434-QM SNM QM 15 5/8 SNM 542-QM SNM QM 5/8 SNM 543-QM SNM QM 5/8 SNM 544-QM SNM SM 15 5/8 SNM 542-SM SNM SM 19 3/4 SNM 643-SM SNM SM 12 1/2 SNM 432-SM SNM SM 1/2 SNM 433-SM SNM HM 15 5/8 SNM 543-HM SNM HM 5/8 SNM 544-HM Rouhinta SNM PR 12 1/2 SNM 432-PR SNM PR 1/2 SNM 433-PR SNM PR 1/2 SNM 434-PR SNM PR 15 5/8 SNM 542-PR SNM PR 5/8 SNM 543-PR SNM PR 5/8 SNM 544-PR SNM PR 5/8 SNM 546-PR P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 M25 K05 K15 K20 S20 S25 S05 * Täydentävä geometria terästen puolikarkeaan koneistukseen. = ensisijainen valinta 97 Terät 66

67 Negatiiviset terät T-Max P Neliönmuotoinen Terät P M K S C C C C C C CT C C C C C C C C C C C - C C C - C ISO ic ANSI SNMM PR 12 1/2 SNMM 432-PR SNMM PR 1/2 SNMM 433-PR SNMM PR 15 5/8 SNMM 543-PR SNMM PR 5/8 SNMM 544-PR H13A H13A S05 SNM MR 12 1/2 SNM 432-MR SNM MR 1/2 SNM 433-MR SNM MR 15 5/8 SNM 543-MR SNM MR 5/8 SNM 544-MR SNMM MR 12 1/2 SNMM 432-MR SNMM MR 1/2 SNMM 433-MR SNMM MR 1/2 SNMM 434-MR SNMM MR 15 5/8 SNMM 543-MR SNMM MR 5/8 SNMM 544-MR SNMM MR 5/8 SNMM 546-MR Rouhinta SNM KR 12 1/2 SNM 432-KR SNM KR 1/2 SNM 433-KR SNM KR 1/2 SNM 434-KR SNM KR 15 5/8 SNM 543-KR SNM KR 5/8 SNM 544-KR SNM KRR 12 1/2 SNM 433-KRR SNM KRR 1/2 SNM 434-KRR SNM KRR 15 5/8 SNM 544-KRR SNMA KR 12 1/2 SNMA 432-KR SNMA KR 1/2 SNMA 433-KR SNMA KR 1/2 SNMA 434-KR SNMA KR 15 5/8 SNMA 543-KR SNMA KR 5/8 SNMA 544-KR SN0616-SMR 15 5/8 SNM544-SMR SNMM QR 12 1/2 SNMM 432-QR SNMM QR 1/2 SNMM 433-QR SNMM QR 1/2 SNMM 434-QR SNMM QR 15 5/8 SNMM 542-QR SNMM QR 5/8 SNMM 543-QR SNMM QR 5/8 SNMM 544-QR SNMM QR 5/8 SNMM 546-QR SNM MR 12 1/2 SNM 432-MR SNM MR 1/2 SNM 433-MR SNM MR 1/2 SNM 434-MR SNM MR 15 5/8 SNM 543-MR SNM MR 5/8 SNM 544-MR P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 M25 K05 K15 K20 S20 S25 S05 * rikoisgeometria teräksen ja ruostumattoman teräksen rouhintaan. 97 = ensisijainen valinta Terät 67

68 Terät Negatiiviset terät T-Max P Kolmionmuotoinen P M K S C C C C C C CT C C C C C C C C C C - C C C - C ISO D ic ANSI TNM P 22 1/2 TNM 432-P TNM P TNM 433-P H13A H13A S05 Viimeistely TNM Q 22 1/2 TNM 431-Q P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 S20 S25 S05 * rikoisgeometria tahmeiden aineiden viimeistelyyn. R = oikeakätinen, L = vasenkätinen = ensisijainen valinta 97 Terät 68

69 Negatiiviset terät T-Max P Kolmionmuotoinen Terät Viimeistely Keskiraskas P M K S C C C C C C CT C C C C C C C C C C - C C C - C ISO D ic ANSI TNM M 22 1/2 TNM 431-M TNM M TNM 432-M TNM M TNM 433-M H13A H13A S05 TNM PM 22 1/2 TNM 431-PM TNM PM TNM 432-PM TNM PM TNM 433-PM TNM PM TNM 434-PM TNM MM 22 1/2 TNM 432-MM TNM MM TNM 433-MM TNM MM TNM 434-MM TNM KM 22 1/2 TNM 432-KM TNM KM TNM 433-KM TNM KM TNM 434-KM TNM SM 22 1/2 TNM 432-SM TNM SM TNM 433-SM P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 S20 S25 S05 rikoisgeometria tahmeiden aineiden viimeistelyyn. = ensisijainen valinta 97 Terät 69

70 Terät Negatiiviset terät T-Max P Kolmionmuotoinen P M K S C C C C C C CT C C C C C C C C C C - C C C - C Keskiraskas ISO D ic ANSI TNM QM 22 1/2 TNM 431-QM TNM QM TNM 432-QM TNM QM TNM 433-QM TNM QM TNM 434-QM H13A H13A S05 TNM SM 22 1/2 TNM 432-SM TNM SM TNM 433-SM TNMX WR 22 1/2 TNMX 433-WR TNMX WR TNMX 434-WR Rouhinta TNM PR 22 1/2 TNM 432-PR TNM PR TNM 433-PR TNM PR TNM 434-PR TNMM PR 22 1/2 TNMM 432-PR TNMM PR TNMM 433-PR TNMM PR TNMM 434-PR TNM MR 22 1/2 TNM 432-MR TNM MR TNM 433-MR TNM MR TNM 434-MR P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 S20 S25 S05 = ensisijainen valinta 97 Terät 70

71 Negatiiviset terät T-Max P Kolmionmuotoinen Terät P M K S C C C C C C CT C C C C C C C C C C - C C C - C ISO D ic ANSI TNMM MR 22 1/2 TNMM 432-MR TNMM MR TNMM 433-MR TNMM MR TNMM 434-MR H13A H13A S05 TNM KR 22 1/2 TNM 432-KR TNM KR TNM 433-KR Rouhinta TNMA KR 22 1/2 TNMA 431-KR TNMA KR TNMA 432-KR TNMA KR TNMA 433-KR TNMA KR TNMA 434-KR TNMA KR TNMA 438-KR TNMM QR 22 1/2 TNMM 432-QR TNMM QR TNMM 433-QR TNMM QR TNMM 434-QR TNM MR 22 1/2 TNM 432-MR TNM MR TNM 433-MR TNM MR TNM 434-MR TNM MR TNM 436-MR P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 S20 S25 S05 * rikoisgeometria teräksen ja ruostumattoman teräksen rouhintaan. = ensisijainen valinta 97 Terät 71

72 Terät SpectrumTM Turn SpectrumTM Turn T-Max P Rombinen 80 Viimeistely P M K S C C C C C C C C C C C C C - C ISO K ic ANSI CNM X 12 1/2 CNM 431-X CNM X CNM 432-X C15 C C15 C C C15 H13A S05 Keskiraskas CNM XM 12 1/2 CNM 431-XM CNM XM CNM 432-XM CNM XM CNM 433-XM Rouhinta CNM XMR 12 1/2 CNM 432-XMR CNM XMR CNM 433-XMR CNM XMR CNM 434-XMR CNM XMR 16 5/8 CNM 543-XMR CNM XMR CNM 544-XMR CNM XMR 19 3/4 CNM 643-XMR CNM XMR CNM 644-XMR P20 P30 M25 M20 K05 K15 K40 S20 S25 S20 S05 = ensisijainen valinta Neliönmuotoinen Keskiraskas P M K S C C C C C C C C C C C C - C ISO ic ANSI SNM XM 12 1/2 SNM 432-XM SNM XM SNM 433-XM C15 C C15 C C C15 H13A S05 Rouhinta SNM XMR 12 1/2 SNM 432-XMR SNM XMR SNM 433-XMR SNM XMR SNM 434-XMR P20 P30 M25 M20 K05 K15 K40 S20 S20 S05 = ensisijainen valinta 97 Terät 72

73 SpectrumTM Turn SpectrumTM Turn 107 Terät Rombinen 80 Viimeistely P M K S C C C C C C C C C C C C C C C C ISO K ic ANSI CCMT 09 T3 04-X 09 3/8 CCMT 3(2.5)1-X CCMT 09 T3 08-X CCMT 3(2.5)2-X 1105 C15 C C15 C C C15 Keskiraskas CCMT 09 T3 04-XM 09 3/8 CCMT 3(2.5)1-XM CCMT 09 T3 08-XM CCMT 3(2.5)2-XM Rouhinta CCMT 09 T3 08-XR 09 3/8 CCMT 3(2.5)2-XR CCMT 09 T3 12-XR CCMT 3(2.5)3-XR P25 P20 P30 M25 M20 K05 K15 K40 S20 S20 = ensisijainen valinta Kolmionmuotoinen Viimeistely P M K S C C CT C C C C C C C C C C C C C C C C C C ISO D ic ANSI TCMT X 11 1/4 TCMT 221-X TCMT X TCMT 222-X C15 C C15 C C C15 Keskiraskas TCMT XM 11 1/4 TCMT 221-XM TCMT XM TCMT 222-XM Rouhinta TCMT 16 T3 08-XR 16 3/8 TCMT 3(2.5)2-XR TCMT 16 T3 12-XR TCMT 3(2.5)3-XR P25 P10 P20 P30 M25 M25 M35 M20 K05 K15 K40 S20 S25 S20 = ensisijainen valinta 97 Terät 73

74 Terät Positiiviset terät, CoroTurn 107 Rombinen 80 P M K N S C C C C C C C C CT C C C C C C C C C C C - C - C C C - - Viimeistely Keskiraskas ISO K ic ANSI CCMT W 06 1/4 CCMT 2(1.5)0-W CCMT W CCMT 2(1.5)1-W CCMT W CCMT 2(1.5)2-W CCMT 09 T3 02-W 09 3/8 CCMT 3(2.5)0-W CCMT 09 T3 04-W CCMT 3(2.5)1-W CCMT 09 T3 08-W CCMT 3(2.5)2-W H13A H H10A H13A CCMT P 06 1/4 CCMT 2(1.5)0-P CCMT P CCMT 2(1.5)1-P CCMT 09 T3 02-P 09 3/8 CCMT 3(2.5)0-P CCMT 09 T3 04-P CCMT 3(2.5)1-P CCMT 09 T3 08-P CCMT 3(2.5)2-P CCMT P 12 1/2 CCMT 431-P CCMT M 06 1/4 CCMT 2(1.5)0-M CCMT M CCMT 2(1.5)1-M CCMT 09 T3 02-M 09 3/8 CCMT 3(2.5)0-M CCMT 09 T3 04-M CCMT 3(2.5)1-M CCMT 09 T3 08-M CCMT 3(2.5)2-M CCMT M 12 1/2 CCMT 431-M CCMT K 06 1/4 CCMT 2(1.5)0-K CCMT K CCMT 2(1.5)1-K CCMT 09 T3 02-K 09 3/8 CCMT 3(2.5)0-K CCMT 09 T3 04-K CCMT 3(2.5)1-K CCMT K 12 1/2 CCMT 431-K CCMT U 06 1/4 CCMT 2(1.5)0-U CCMT U CCMT 2(1.5)1-U CCMT U CCMT 2(1.5)2-U CCMT 09 T3 02-U 09 3/8 CCMT 3(2.5)0-U CCMT 09 T3 04-U CCMT 3(2.5)1-U CCMT WM 06 1/4 CCMT 2(1.5)2-WM CCMT 09 T3 04-WM 09 3/8 CCMT 3(2.5)1-WM CCMT 09 T3 08-WM CCMT 3(2.5)2-WM CCMT WM 12 1/2 CCMT 431-WM CCMT WM CCMT 432-WM CCMT PM 06 1/4 CCMT 2(1.5)1-PM CCMT PM CCMT 2(1.5)2-PM CCMT 09 T3 04-PM 09 3/8 CCMT 3(2.5)1-PM CCMT 09 T3 08-PM CCMT 3(2.5)2-PM CCMT PM 12 1/2 CCMT 431-PM CCMT PM CCMT 432-PM CCMT PM CCMT 433-PM P05 P25 P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 N25 N15 S20 S25 S10 = ensisijainen valinta 97 Terät 74

75 Positiiviset terät, CoroTurn 107 Rombinen 80 Terät P M K N S C C C C C C C C CT C C C C C C C C C C C - C - C C C - - ISO K ic ANSI CCMT MM 06 1/4 CCMT 2(1.5)1-MM CCMT MM CCMT 2(1.5)2-MM CCMT 09 T3 04-MM 09 3/8 CCMT 3(2.5)1-MM CCMT 09 T3 08-MM CCMT 3(2.5)2-MM CCMT MM 12 1/2 CCMT 431-MM CCMT MM CCMT 432-MM CCMT MM CCMT 433-MM CCMT KM 06 1/4 CCMT 2(1.5)1-KM CCMT KM CCMT 2(1.5)2-KM CCMT 09 T3 04-KM 09 3/8 CCMT 3(2.5)1-KM CCMT 09 T3 08-KM CCMT 3(2.5)2-KM CCMT KM 12 1/2 CCMT 431-KM CCMT KM CCMT 432-KM CCT UM 06 1/4 CCT 2(1.5)03-UM CCT UM CCT 2(1.5)0-UM CCT UM CCT 2(1.5)1-UM H13A H H10A H13A Keskiraskas CCT UM 06 1/4 CCT 2(1.5)03-UM CCT UM CCT 2(1.5)0-UM CCT UM CCT 2(1.5)1-UM CCT 09 T3 01-UM 09 3/8 CCT 3(2.5)03-UM CCT 09 T3 02-UM CCT 3(2.5)0-UM CCT 09 T3 04-UM CCT 3(2.5)1-UM CCT 09 T3 08-UM CCT 3(2.5)2-UM CCT UM 12 1/2 CCT 431-UM CCT UM CCT 432-UM CCMW /4 CCMW 2(1.5)1 CCMW 09 T /8 CCMW 3(2.5)1 CCMT UM 06 1/4 CCMT 2(1.5)1-UM CCMT UM CCMT 2(1.5)2-UM CCMT 09 T3 04-UM 09 3/8 CCMT 3(2.5)1-UM CCMT 09 T3 08-UM CCMT 3(2.5)2-UM CCMT UM 12 1/2 CCMT 432-UM Rouhinta CCMT PR 06 1/4 CCMT 2(1.5)2-PR CCMT 09 T3 08-PR 09 3/8 CCMT 3(2.5)2-PR CCMT 09 T3 12-PR CCMT 3(2.5)3-PR CCMT PR 12 1/2 CCMT 432-PR CCMT PR CCMT 433-PR CCMT MR 06 1/4 CCMT 2(1.5)2-MR CCMT 09 T3 08-MR 09 3/8 CCMT 3(2.5)2-MR CCMT 09 T3 12-MR CCMT 3(2.5)3-MR CCMT MR 12 1/2 CCMT 432-MR CCMT MR CCMT 433-MR P05 P25 P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 N25 N15 S20 S25 S10 = ensisijainen valinta 97 Terät 75

76 Terät Positiiviset terät, CoroTurn 107 Rombinen 80 P M K N S C C C C C C C C CT C C C C C C C C C C C - C - C C C - - Rouhinta ISO K ic ANSI CCMT KR 06 1/4 CCMT 2(1.5)2-KR CCMT 09 T3 08-KR 09 3/8 CCMT 3(2.5)2-KR CCMT 09 T3 12-KR CCMT 3(2.5)3-KR CCMT KR 12 1/2 CCMT 432-KR CCMT KR CCMT 433-KR H13A H H10A H13A CCMT UR 06 1/4 CCMT 2(1.5)1-UR CCMT 09 T3 04-UR 09 3/8 CCMT 3(2.5)1-UR CCMT 09 T3 08-UR CCMT 3(2.5)2-UR CCMT UR 12 1/2 CCMT 432-UR Alumiini CCX AL 06 1/4 CCX 2(1.5)0-AL CCX AL CCX 2(1.5)1_AL CCX 09 T3 04-AL 09 3/8 CCX 3(2.5)1-AL CCX 09 T3 08-AL CCX 3(2.5)2-AL CCX AL 12 1/2 CCX 431-AL CCX AL CCX 432-AL P05 P25 P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 N25 N15 S20 S25 S10 = ensisijainen valinta 97 Terät 76

77 Positiiviset terät, CoroTurn 107 Neliönmuotoinen Terät P M K N S C C C C C C CT C C C C C C C C C C - - C C C - ISO ic ANSI SCMT 09 T3 04-P 09 3/8 SCMT 3(2.5)1-P SCMT 09 T3 08-P SCMT 3(2.5)2-P H13A H H13A SCMT 09 T3 04-M 09 3/8 SCMT 3(2.5)1-M SCMT 09 T3 08-M SCMT 3(2.5)2-M Viimeistely SCMT 09 T3 04-K 09 3/8 SCMT 3(2.5)1-K SCMT 09 T3 08-K SCMT 3(2.5)2-K SCMT 09 T3 08-U 09 3/8 SCMT 3(2.5)2-U Keskiraskas SCMT 09 T3 04-PM 09 3/8 SCMT 3(2.5)1-PM SCMT 09 T3 08-PM SCMT 3(2.5)2-PM SCMT PM 12 1/2 SCMT 431-PM SCMT PM SCMT 432-PM SCMT PM SCMT 433-PM SCMT 09 T3 04-MM 09 3/8 SCMT 3(2.5)1-MM SCMT 09 T3 08-MM SCMT 3(2.5)2-MM SCMT MM 12 1/2 SCMT 431-MM SCMT MM SCMT 432-MM SCMT MM SCMT 433-MM SCMT 09 T3 04-KM 09 3/8 SCMT 3(2.5)1-KM SCMT 09 T3 08-KM SCMT 3(2.5)2-KM SCMT KM 12 1/2 SCMT 432-KM P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 N15 S20 S25 = ensisijainen valinta 97 Terät 77

78 Terät Positiiviset terät, CoroTurn 107 Neliönmuotoinen P M K N S C C C C C C CT C C C C C C C C C C - - C C C - ISO ic ANSI SCMW 09 T /8 SCMW 3(2.5)1 SCMW 09 T3 08 SCMW 3(2.5)2 SCMW /2 SCMW H13A H H13A Keskiraskas SCMT 09 T3 08-UM 09 3/8 SCMT 3(2.5)2-UM SCMT UM 12 1/2 SCMT 432-UM SCMT UM SCMT 433-UM SCMT 09 T3 08-PR 09 3/8 SCMT 3(2.5)2-PR SCMT 09 T3 12-PR SCMT 3(2.5)3-PR SCMT PR 12 1/2 SCMT 432-PR SCMT PR SCMT 433-PR SCMT 09 T3 08-MR 09 3/8 SCMT 3(2.5)2-MR SCMT 09 T3 12-MR SCMT 3(2.5)3-MR SCMT MR 12 1/2 SCMT 432-MR SCMT MR SCMT 433-MR Rouhinta SCMT 09 T3 08-KR 09 3/8 SCMT 3(2.5)2-KR SCMT 09 T3 12-KR SCMT 3(2.5)3-KR SCMT KR 12 1/2 SCMT 432-KR SCMT KR SCMT 433-KR SCMT 09 T3 08-UR 09 3/8 SCMT 3(2.5)2-UR SCMT UR 12 1/2 SCMT 431-UR SCMT UR SCMT 432-UR SCX 09 T3 08-AL 09 3/8 SCX 3(2.5)2-AL P25 P15 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 N15 S20 S25 Alumiini = ensisijainen valinta 97 Terät 78

79 Positiiviset terät, CoroTurn 107 Kolmionmuotoinen Terät Viimeistely P M K N S C C C C C C C C C C CT C C C C C C C C C C C C - C - - C C C C - - ISO D ic ANSI TCMX W 09 7/32 TCMX 1.8(1.5)0-W TCMX W TCMX 1.8(1.5)1-W TCMX W TCMX 1.8(1.5)2-W TCMX W 11 1/4 TCMX 220-W TCMX W TCMX 221-W TCMX W TCMX 222-W TCMX 16 T3 04-W 16 3/8 TCMX 3(2.5)1-W TCMX 16 T3 08-W TCMX 3(2.5)2-W TCMT 06 T1 02-P 06 5/32 TCMT 1.2(1.2)0-P TCMT 06 T1 04-P TCMT 1.2(1.2)1-P TCMT 06 T1 08-P TCMT 1.2(1.2)2-P TCMT P 09 7/32 TCMT 1.8(1.5)0-P TCMT P TCMT 1.8(1.5)1-P TCMT P 11 1/4 TCMT 220-P TCMT P TCMT 221-P TCMT P TCMT 222-P TCMT 16 T3 04-P 16 3/8 TCMT 3(2.5)1-P TCMT 06 T1 02-M 06 5/32 TCMT 1.2(1.2)0-M TCMT 06 T1 04-M TCMT 1.2(1.2)1-M TCMT 06 T1 08-M TCMT 1.2(1.2)2-M TCMT M 09 7/32 TCMT 1.8(1.5)0-M TCMT M TCMT 1.8(1.5)1-M TCMT M 11 1/4 TCMT 220-M TCMT M TCMT 221-M TCMT M TCMT 222-M TCMT 16 T3 04-M 16 3/8 TCMT 3(2.5)1-M TCMT 06 T1 02-K 06 5/32 TCMT 1.2(1.2)0-K TCMT 06 T1 04-K TCMT 1.2(1.2)1-K TCMT 06 T1 08-K TCMT 1.2(1.2)2-K TCMT K 09 7/32 TCMT 1.8(1.5)0-K TCMT K TCMT 1.8(1.5)1-K TCMT K 11 1/4 TCMT 220-K TCMT K TCMT 221-K TCMT 16 T3 04-K 16 3/8 TCMT 3(2.5)1-K H13A H10 H13A H10A H13A P25 P05 P25 P25 P15 P45 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 N25 N15 N15 S20 S25 S10 = ensisijainen valinta R = oikeakätinen, L = vasenkätinen 97 Terät 79

80 Terät Positiiviset terät, CoroTurn 107 Kolmionmuotoinen Viimeistely P M K N S C C C C C C C C C C CT C C C C C C C C C C C C - C - - C C C C - - ISO D ic ANSI TCX L- 05 1/8 TCX 1(1)00L- TCX R- TCX 1(1)00R- TCX L- TCX 1(1)03L- TCX R- TCX 1(1)03R- TCX 06 T1 00L- 06 5/32 TCX 1.2(1.2)00L- TCX 06 T1 00R- TCX 1.2(1.2)00R- TCX 06 T1 01L- TCX 1.2(1.2)03L- TCX 06 T1 01R- TCX 1.2(1.2)03R- TCX 06 T1 02L- TCX 1.2(1.2)0L- TCX L- 09 7/32 TCX 1.8(1.5)00L- TCX R- TCX 1.8(1.5)00R- TCX L- TCX 1.8(1.5)03L- TCX R- TCX 1.8(1.5)03R- TCX L- TCX 1.8(1.5)0L- TCX L- 11 1/4 TCX 22(00)L- TCX R- TCX 22(00)R- TCX L- TCX 22(03)L- TCX R- TCX 22(03)R- TCX L- TCX 220L- TCX 06 T1 04L-WK 06 5/32 TCX 1.2(1.2)1L-WK TCX 06 T1 04R-WK TCX 1.2(1.2)1R-WK TCX L-WK 09 7/32 TCX 1.8(1.5)1L-WK TCX R-WK TCX 1.8(1.5)1R-WK TCX L-WK 11 1/4 TCX 2(1.5)1L-WK TCX R-WK TCX 2(1.5)1R-WK TCX L-WK TCX 221L-WK TCX R-WK TCX 221R-WK TCT 06 T1 02L-K 06 5/32 TCT 1.2(1.2)0L-K TCT 06 T1 02R-K TCT 1.2(1.2)0R-K TCT 06 T1 04L-K TCT 1.2(1.2)1L-K TCT 06 T1 04R-K TCT 1.2(1.2)1R-K TCT L-K 09 7/32 TCT 1.8(1.5)0L-K TCT R-K TCT 1.8(1.5)0R-K TCT L-K TCT 1.8(1.5)1L-K TCT R-K TCT 1.8(1.5)1R-K TCT L-K 11 1/4 TCT 2(1.5)0L-K TCT R-K TCT 2(1.5)0R-K TCT L-K TCT 2(1.5)1L-K TCT R-K TCT 2(1.5)1R-K TCT L-K TCT 220L-K TCT R-K TCT 220R-K TCT L-K TCT 221L-K TCT R-K TCT 221R-K TCMT 06 T1 02-U 06 5/32 TCMT 1.2(1.2)0-U TCMT 06 T1 04-U TCMT 1.2(1.2)1-U TCMT U 09 7/32 TCMT 1.8(1.5)1-U TCMT U TCMT 1.8(1.5)2-U TCMT U 11 1/4 TCMT 2(1.5)0-U TCMT U TCMT 2(1.5)1-U TCMT U TCMT 2(1.5)2-U TCMT 16 T3 08-U 16 3/8 TCMT 3(2.5)2-U H13A H10 H13A H10A H13A P25 P05 P25 P25 P15 P45 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 N25 N15 N15 S20 S25 S10 = ensisijainen valinta R = oikeakätinen, L = vasenkätinen 97 Terät 80

81 Positiiviset terät, CoroTurn 107 Kolmionmuotoinen Terät P M K N S C C C C C C C C C C CT C C C C C C C C C C C C - C - - C C C C - - ISO D ic ANSI TCMX WM 11 1/4 TCMX 221-WM TCMX WM TCMX 222-WM TCMX 16 T3 08-WM 16 3/8 TCMX 3(2.5)2-WM H13A H10 H13A H10A H13A Keskiraskas TCMT PM 09 7/32 TCMT 1.8(1.5)1-PM TCMT PM TCMT 1.8(1.5)2-PM TCMT PM 11 1/4 TCMT 221-PM TCMT PM TCMT 222-PM TCMT PM TCMT 223-PM TCMT 16 T3 04-PM 16 3/8 TCMT 3(2.5)1-PM TCMT 16 T3 08-PM TCMT 3(2.5)2-PM TCMT 16 T3 12-PM TCMT 3(2.5)3-PM TCMT MM 09 7/32 TCMT 1.8(1.5)1-MM TCMT MM TCMT 1.8(1.5)2-MM TCMT MM 11 1/4 TCMT 221-MM TCMT MM TCMT 222-MM TCMT 16 T3 04-MM 16 3/8 TCMT 3(2.5)1-MM TCMT 16 T3 08-MM TCMT 3(2.5)2-MM TCMT 16 T3 12-MM TCMT 3(2.5)3-MM TCMT KM 09 7/32 TCMT 1.8(1.5)1-KM TCMT KM TCMT 1.8(1.5)2-KM TCMT KM 11 1/4 TCMT 221-KM TCMT KM TCMT 222-KM TCMT 16 T3 04-KM 16 3/8 TCMT 3(2.5)1-KM TCMT 16 T3 08-KM TCMT 3(2.5)2-KM TCMT 16 T3 12-KM TCMT 3(2.5)3-KM TCT UM 09 7/32 TCT 1.8(1.5)1-UM TCT UM 11 1/4 TCT 2(1.5)03-UM TCT UM TCT 2(1.5)0-UM TCT UM TCT 2(1.5)1-UM TCT UM TCT 2(1.5)2-UM TCT UM TCT 22(03)-UM TCT UM TCT 220-UM TCT UM TCT 221-UM TCT UM TCT 222-UM TCT 16 T3 04-UM 16 3/8 TCT 3(2.5)1-UM TCT 16 T3 08-UM TCT 3(2.5)2-UM TCMW /4 TCMW 2(1.5)1 TCMW TCMW 221 TCMW 16 T /8 TCMW 3(2.5)1 TCMW 16 T3 08 TCMW 3(2.5)2 TCMT UM 09 7/32 TCMT 1.8(1.5)1-UM TCMT UM TCMT 1.8(1.5)2-UM TCMT UM 11 1/4 TCMT 2(1.5)1-UM TCMT UM TCMT 2(1.5)2-UM TCMT 16 T3 04-UM 16 3/8 TCMT 3(2.5)1-UM TCMT 16 T3 08-UM TCMT 3(2.5)2-UM P25 P05 P25 P25 P15 P45 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 N25 N15 N15 S20 S25 S10 = ensisijainen valinta 97 Terät 81

82 Terät Positiiviset terät, CoroTurn 107 Kolmionmuotoinen P M K N S C C C C C C C C C C CT C C C C C C C C C C C C - C - - C C C C - - ISO D ic ANSI TCMT PR 11 1/4 TCMT 222-PR TCMT PR TCMT 223-PR TCMT 16 T3 08-PR 16 3/8 TCMT 3(2.5)2-PR TCMT 16 T3 12-PR TCMT 3(2.5)3-PR H13A H10 H13A H10A H13A TCMT MR 11 1/4 TCMT 222-MR TCMT 16 T3 08-MR 16 3/8 TCMT 3(2.5)2-MR TCMT 16 T3 12-MR TCMT 3(2.5)3-MR Rouhinta TCMT KR 11 1/4 TCMT 222-KR TCMT KR TCMT 223-KR TCMT 16 T3 08-KR 16 3/8 TCMT 3(2.5)2-KR TCMT 16 T3 12-KR TCMT 3(2.5)3-KR Alumiini TCMT UR 11 1/4 TCMT 2(1.5)1-UR TCMT UR TCMT 2(1.5)2-UR TCMT 16 T3 04-UR 16 3/8 TCMT 3(2.5)1-UR TCMT 16 T3 08-UR TCMT 3(2.5)2-UR TCMT 16 T3 12-UR TCMT 3(2.5)3-UR TCX 06 T1 04-AL 06 5/32 TCX 1.2(1.2)1-AL TCX AL 09 7/32 TCX 1.8(1.5)0-AL TCX AL TCX 1.8(1.5)1-AL TCX AL 11 1/4 TCX 2(1.5)0-AL TCX AL TCX 2(1.5)1-AL TCX AL TCX 2(1.5)2-AL TCX AL TCX 220-AL TCX AL TCX 221-AL TCX AL TCX 222-AL TCX 16 T3 04-AL 16 3/8 TCX 3(2.5)1-AL TCX 16 T3 08-AL TCX 3(2.5)2-AL P25 P05 P25 P25 P15 P45 P05 P15 P25 P35 P10 M25 M25 M35 M35 K05 K15 K20 N25 N15 N15 S20 S25 S10 = ensisijainen valinta 97 Terät 82

83 Positiiviset CoroTurn 111 -terät Kolmionmuotoinen Terät Viimeistely P M K S C C C C C CT C C C C C - C - ISO D ic ANSI TPMT 06 T1 02-P 06 5/32 TPMT 1.2(1.2)0-P TPMT 06 T1 04-P TPMT 1.2(1.2)1-P TPMT P 09 7/32 TPMT 1.8(1.5)0-P TPMT P TPMT 1.8(1.5)1-P TPMT P 11 1/4 TPMT 220-P TPMT P TPMT 221-P TPMT 06 T1 02-M 06 5/32 TPMT 1.2(1.2)0-M TPMT 06 T1 04-M TPMT 1.2(1.2)1-M TPMT M 09 7/32 TPMT 1.8(1.5)0-M TPMT M TPMT 1.8(1.5)1-M TPMT M 11 1/4 TPMT 220-M TPMT M TPMT 221-M TPMT 06 T1 04-K 06 5/32 TPMT 1.2(1.2)1-K TPMT K 09 7/32 TPMT 1.8(1.5)1-K TPMT K 11 1/4 TPMT 221-K H13A H13A TPMT PM 09 7/32 TPMT 1.8(1.5)1-PM TPMT PM TPMT 1.8(1.5)2-PM TPMT PM 11 1/4 TPMT 221-PM TPMT PM TPMT 222-PM Keskiraskas TPMT MM 09 7/32 TPMT 1.8(1.5)1-MM TPMT MM 11 1/4 TPMT 221-MM TPMT MM TPMT 222-MM TPMT KM 09 7/32 TPMT 1.8(1.5)1-KM TPMT KM TPMT 1.8(1.5)2-KM TPMT KM 11 1/4 TPMT 222-KM TPMT UM 11 1/4 TPMT 2(1.5)1-UM TPMT UM TPMT 2(1.5)2-UM P25 P15 P15 P25 P35 P10 M25 M25 M35 K15 K20 S25 = ensisijainen valinta 97 Terät 83

84 Negatiiviset terät Negatiiviset terät T-Max P Rombinen 80 Terät - erikoiskovat teräaineet CNA CNQ K S H CC CC CC CC CB CC CC CC CB CB CB CB Huom! Laatu CB7025 on pinnoittamaton. l ISO K a l a ic mm tuumaa ANSI CNA120408S02035AWH 12 1/ CNA432S0835AWH CB20 CNA090308S02035A 09 3/ CNA322S0835A CNA120404S02035A 12 1/ CNA431S0835A CNA120408S02035A CNA432S0835A CNA120412S02035A CNA433S0835A CNA120416S02035A CNA434S0835A CNA120404S02035B 12 1/ CNA431S0835B CNA120408S01530B CNA432S0630B CNA120408S02035B CNA432S0835B CNA120412S01530B CNA433S0630B CNA120412S02035B CNA433S0835B CNA120404T01020BW 12 1/ CNA431T0320BW CNA120408T01020BW CNA432T0320BW CNA120408T01020W 12 1/2 CNA432T0320W CNA120412T01020W CNA433T0320W CNA120416T01020W CNA434T0320W CNQ T02520W 12 1/2 CNQ452T0820W CNQ120712T02520W CNQ453T0820W CNA120404S01525WH 12 1/2 CNA431S0625WH CNA120408S01525WH CNA432S0625WH CNA120412S01525WH CNA433S0625WH CNA120408T01525WH CNA432T0625WH K01 K01 K05 S05 H05 H05 H10 H15 H25 H15 97 Terät - erikoiskovat teräaineet 84

85 Negatiiviset terät Negatiiviset terät T-Max P Rombinen 80 Terät - erikoiskovat teräaineet CNA CNQ CNX K S H CC CC CC CC CB CC CC CC CB CB CB CB Huom! Laatu CB7025 on pinnoittamaton. l ISO K a l a ic mm tuumaa ANSI CNA S /2 CNA431S0625 CNA S01525 CNA432S0625 CNA S01525 CNA433S0625 CNA T01525 CNA432T CB20 CNA T /2 CNA432T0320 CNA T01020 CNA433T0320 CNA T01020 CNA434T0320 CNA T /8 CNA542T0320 CNA T01020 CNA543T0320 CNA T /2 CNA432T0820 CNA T02520 CNA433T0820 CNA T02520 CNA434T0820 CNA T /8 CNA543T0820 CNA T02520 CNA544T0820 CNA T /4 CNA644T0820 CNQ T /2 CNQ452T0820 CNQ T02520 CNQ453T0820 CNQ T02520 CNQ454T0820 CNX120712T /2 CNX453T0820 CNX120716T02520 CNX454T0820 CNA120408S01030AW 12 1/ CNA432S0330AW CNA120412S01030AW CNA433S0330AW CNA090304S01030AWH 09 3/ CNA321S0330AWH CNA090308S01030AWH CNA322S0330AWH CNA120404S01030AWH 12 1/ CNA431S0330AWH CNA120408S01030AWH CNA432S0330AWH CNA120412S01030AWH CNA433S0330AWH CNA090304T01030AWH 09 3/ CNA321T0330AWH CNA090308T01030AWH CNA322T0330AWH CNA120404T01030AWH 12 1/ CNA431T0330AWH CNA120408T01030AWH CNA432T0330AWH CNA120412T01030AWH CNA433T0330AWH K01 K01 K05 S05 H05 H05 H10 H15 H25 H15 97 Terät - erikoiskovat teräaineet 85

86 Negatiiviset terät Negatiiviset terät T-Max P Rombinen 80 Terät - erikoiskovat teräaineet CNA, CNMA CNX K S H CC CC CC CC CB CC CC CC CB CB CB CB Huom! Laatu CB7025 on pinnoittamaton. l ISO K a l a ic mm tuumaa ANSI CNA090304S01030A 09 3/ CNA321S0330A CNA090308S01030A CNA322S0330A CNA120404S01030A 12 1/ CNA431S0330A CNA120408S01018A CNA432S0318A CNA120408S01030A CNA432S0330A CNA120412S01018A CNA433S0318A CNA120412S01030A CNA433S0330A CNA120416S01030A CNA434S0330A CNA120404S01020A CNA431S0320A CNA120404T01020B 12 1/ CNA431T0320B CNA120408T01020B CNA432T0320B CNA120412T01020B CNA433T0320B CB20 CNX1204L025-18AXA 12 1/ CNX1204L025-18AXA CNMA120404S / CNMA431S0320 CNMA120408S CNMA432S0320 CNMA120412S CNMA433S0320 K01 K01 K05 S05 H05 H05 H10 H15 H25 H15 97 Terät - erikoiskovat teräaineet 86

87 Negatiiviset terät Negatiiviset terät T-Max Rombinen 80 Terät - erikoiskovat teräaineet CNN/CN K S H CC CC CC CC CB CC CC CC CC CC CC l ISO K a ic tuumaa ANSI CNN /2 CN432A CNN CN433A CNN CN452A CNN CN453A CNN T01020 CN432T0320 CNN T01020 CN433T0320 CNN T01020 CN434T0320 CNN T01020 CN452T0320 CNN T01020 CN453T0320 CNN T01020 CN454T0320 CNN T /8 CN552T0320 CNN T01020 CN553T0320 CNN T01020 CN554T0320 CNN T /2 CN432T0820 CNN T02520 CN433T0820 CNN T02520 CN434T0820 CNN T02520 CN452T0820 CNN T02520 CN453T0820 CNN T02520 CN454T0820 CNN120412S02520M 12 1/2 CN433S0820M CNN120416S02520M CN434S0820M K01 K01 K05 S10 S05 H05 H10 97 Terät - erikoiskovat teräaineet 87

88 Negatiiviset terät Negatiiviset terät T-Max P Neliönmuotoinen Terät - erikoiskovat teräaineet SNA/SNMA SNQ K S H CC CC CC CB CC CC CC CB CB CB CB Huom! Laatu CB7025 on pinnoittamaton. l ISO a l a ic mm tuumaa ANSI SNA120412S02035A 12 1/ SNA433S0835A CB20 SNA120412S02035B 12 1/ SNA433S0835B SNA120408S /2 SNA432S0625 SNA120412S01525 SNA433S0625 SNA120408T01525 SNA432T0625 SNA T /2 SNA432T0320 SNA T01020 SNA433T0320 SNA120416T01020 SNA434T0320 SNA T02520 SNA432T0820 SNA T02520 SNA433T0820 SNA T02520 SNA434T0820 SNQ T /2 SNQ452T0820 SNQ T02520 SNQ453T0820 SNQ T02520 SNQ454T0820 SNA090308S01030A 09 3/ SNA322S0330A SNA120408S01030A 12 1/ SNA432S0330A SNA120412S01030A SNA433S0330A SNA120408T01020B 12 1/ SNA432T0320B SNA120412T01020B SNA433T0320B K01 K05 S05 H05 H05 H10 H15 H25 H15 97 Terät - erikoiskovat teräaineet 88

89 Negatiiviset terät Negatiiviset terät T-Max P Neliönmuotoinen Terät - erikoiskovat teräaineet SNA/SNMA SNX Huom! Laatu CB7025 on pinnoittamaton. K S H CC CC CC CB CC CC CC CB CB CB CB l ISO a l a ic mm tuumaa ANSI SNMA120408S / SNMA432S0320 SNMA120412S SNMA433S CB20 SNX120712T /2 SNX453T0820 SNX120716T02520 SNX454T0820 K01 K05 S05 H05 H05 H10 H15 H25 H15 97 Terät - erikoiskovat teräaineet 89

90 Negatiiviset terät Negatiiviset terät T-Max Neliönmuotoinen Terät - erikoiskovat teräaineet SNN/SN K N S H CC CC CC CC CB CB CD CC CC CC CC CC CC CB ISO ic ANSI SNN /2 SN433A SNN SN453A SNN /4 SN656A SNN T /8 SN322T0320 SNN T01020 SN323T0320 SNN T /2 SN432T0320 SNN T01020 SN433T0320 SNN T01020 SN434T0320 SNN T01020 SN452T0320 SNN T01020 SN453T0320 SNN T01020 SN454T0320 SNN T /8 SN552T0320 SNN T01020 SN553T0320 SNN T01020 SN554T0320 SNN T /4 SN656T0320 SNN T01020 SN654T0320 SNN T /2 SN432T0820 SNN T02520 SN433T0820 SNN T02520 SN434T0820 SNN T02520 SN452T0820 SNN T02520 SN453T0820 SNN T02520 SN454T0820 SNN T /8 SN554T0820 SNN T /2 SN454T6015 SNN K15015 SN454K6015 SNN120408D 12 1/2 SN432D SNN120412D SN433D SNN120416D SN434D CB50 CD CB50 SNN090312S02520M 09 3/8 SN323S1020M SNN120412S02520M 12 1/2 SN433S1020M SNN120416S02520M SN434S1020M K01 K01 K05 K05 N05 S10 S05 H05 H10 H25 97 Terät - erikoiskovat teräaineet 90

91 Negatiiviset terät Negatiiviset terät T-Max P Kolmionmuotoinen Terät - erikoiskovat teräaineet TNA, TNMA K S H CC CC CC CC CB CC CC CC CB CB CB CB Huom! Laatu CB7025 on pinnoittamaton. l ISO D a l a ic mm tuumaa ANSI TNA T /2 TNA432T0320 TNA T01020 TNA433T0320 TNA T01020 TNA434T CB20 TNMA220408S / TNMA432S0320 TNMA220412S TNMA433S0320 K01 K01 K05 S05 H05 H05 H10 H15 H25 H15 Negatiiviset terät T-Max Kolmionmuotoinen TNN K N S H CC CB CB CD CC CC CC CC CB l ISO D a l a ic mm tuumaa ANSI TNN T /2 TN432T CB50 CD CB50 TNN220412D 22 1/2 TN433D K01 K05 K05 N05 S05 H05 H10 H25 97 Terät - erikoiskovat teräaineet 91

92 Terät - erikoiskovat teräaineet Positiiviset terät Positiiviset terät CoroTurn 107 Rombinen 80 CCW K N H CB CD CD CB CB CB Huom! Laatu CB7025 on pinnoittamaton. l ISO K a l a ic mm tuumaa ANSI CCW060202T / CCW2(1.5)0T0330 CCW060204S CCW2(1.5)1S0320 CCW060204S CCW2(1.5)1S0330 CCW060208S CCW2(1.5)2S CD CCW060204T01030WH 06 1/ CCW2(1.5)1T0330WH CCW060208T01030WH CCW2(1.5)2T0330WH CCW09T304S01530WH 09 3/ CCW3(2.5)1S0630WH CCW060204T / CCW2(1.5)1T0320 CCW09T304T / CCW3(2.5)1T0320 CCW09T308T CCW3(2.5)2T0320 CCW09T304S01020WH 09 3/ CCW3(2.5)1S0320WH CCW09T308S01020WH CCW3(2.5)2S0320WH CCW09T312S01020WH CCW3(2.5)3S0320WH CCW09T304T01020WH CCW3(2.5)1T0320WH CCW09T308T01020WH CCW3(2.5)2T0320WH CCW09T304S / CCW3(2.5)1S0320 CCW09T308S CCW3(2.5)2S0320 CCW09T312S CCW3(2.5)3S0320 CCW09T304S CCW3(2.5)1S0630 CCW09T308S CCW3(2.5)2S0630 CCW09T312S CCW3(2.5)3S0630 CCMW060204P 06 1/ CCMW2(1.5)1P CCMW09T304P 09 3/ CCMW3(2.5)1P CCMW09T308P CCMW3(2.5)2P K05 N10 N05 H10 H15 H25 97 Terät - erikoiskovat teräaineet 92

93 Positiiviset terät Positiiviset terät T-Max Neliönmuotoinen Terät - erikoiskovat teräaineet SPN/SP, SPUN/SPU K N S H CC CC CC CC CB CB CD CC CC CC CC CC CC CB l ISO a l a ic mm tuumaa ANSI SPN T /2 SP432T0320 SPN T01020 SP433T CB50 CD CB50 SPUN120304P 12 1/ SPU421P K01 K01 K05 K05 N05 S10 S05 H05 H10 H25 Positiiviset terät CoroTurn 107 Neliönmuotoinen SCW H CB CB l ISO a l a ic mm tuumaa ANSI SCW09T304S / SCW3(2.5)1S0330 SCW09T308S SCW3(2.5)2S H10 H15 97 Terät - erikoiskovat teräaineet 93

94 Terät - erikoiskovat teräaineet Positiiviset terät Positiiviset terät CoroTurn 107 Kolmionmuotoinen TCW, TCMW K N H CB CD CD CB CB CB CB Huom! Laatu CB7025 on pinnoittamaton. l ISO D a l a ic mm tuumaa ANSI TCW110202T / TCW2(1.5)0T0320 TCW110204T TCW2(1.5)1T0320 TCW090202S / TCW1.8(1.5)0S0320 TCW090204S TCW1.8(1.5)1S0320 TCW110204S / TCW2(1.5)1S0320 TCW110208S TCW2(1.5)2S0320 TCW110304S TCW221S0320 TCW110308S TCW222S0320 TCW090204S / TCW1.8(1.5)1S0330 TCW090204S TCW1.8(1.5)1S0630 TCW110204S / TCW2(1.5)1S0630 TCW110208S TCW2(1.5)2S0630 TCW110308S TCW222S0630 TCMW090204S / TCMW1.8(1.5)1S0320 TCMW S / TCMW221S0320 TCMW S TCMW222S0320 TCMW110204S TCMW2(1.5)1 S0320 TCMW110208S TCMW2(1.5)2S0320 TCMW090204P 09 7/ TCMW1.8(1.5)1P TCMW P 11 1/ TCMW221P TCMW P TCMW222P TCMW110204P TCMW2(1.5)1P TCMW110208P TCMW2(1.5)2P TCMW16T304P 16 3/ TCMW3(2.5)1P TCMW16T308P TCMW3(2.5)2P TCMW16T304R/LP 16 3/ TCMW3(2.5)1LP CD CB20 K05 N10 N05 H10 H15 H25 H15 = ensisijainen valinta 97 Terät - erikoiskovat teräaineet 94

95 Positiiviset terät Positiiviset terät CoroTurn 111 Kolmionmuotoinen Terät - erikoiskovat teräaineet TPW CB CB l ISO D a l a ic mm tuumaa ANSI TPW110304S / TPW221S0320 TPW110308S TPW222S0320 H Huom! Laatu CB7025 on pinnoittamaton. H10 H15 Positiiviset terät T-Max Kolmionmuotoinen TPUN/TPU TPN/TP = ensisijainen valinta K N S H CC CB CB CD CC CC CC CC CB l ISO D a l a ic mm tuumaa ANSI TPN T /4 TP221T0320 TPN T01020 TP222T0320 TPN T /8 TP321T0320 TPN T01020 TP322T0320 TPN T01020 TP323T CB50 CD CB50 TPUN110304P 11 1/ TPU221P TPUN160304P 16 3/ TPU321P TPUN160304R/LP TPU321LP TPN /8 TP322A K01 K05 K05 N05 S05 H05 H10 H25 = ensisijainen valinta 97 Terät - erikoiskovat teräaineet 95

96 Lastuamisarvot Yleissorvauslaadut Teräs Valurauta i-rauta-aineet Ruostumaton teräs Ni-pohjaiset Ti-pohjaiset Kuumalujat ja superseokset Karkaistut raakaaineet Laatutunnusten asema ja muoto ilmoittavat sopivan käyttöalueen. Käyttöalueen painopiste. Suositeltu käyttöalue. Kulumiskestävyys Sitkeys = Peruslaadut = Vaihtoehtoiset laadut Lastuamisarvot 96

97 Lastuamisarvot ja lastunhallinta Lastuamisarvot Avarruksessa tärkeitä lastuamisarvojen valintaan vaikuttavia tekijöitä ovat lastunpoisto ja työkalun tukevuus. Valittujen laatujen lastuamisnopeussuosituksia (ks. seuraava sivu) voidaan yleensä noudattaa, mutta alla annettujen lähtöarvojen ylittämistä ei suositella avarruskäytössä. Tehokkaan lastunpoiston ja koneistuksen tukevuuden varmistamiseksi suurin rouhintaavarrukseen suositeltu lastuamisnopeuden lähtöarvo on 200 m/min (656 ft/min) ja hienoavarrukseen 240 m/min (787 ft/min). Hienoavarruspäälle A ja teräs- tai kovametallipuomeille suositellaan lastuamisnopeuden lähtöarvoksi m/min ( ft/min, aloita pitkiä teräspuomeja käytettäessä pienemmästä päästä). Hiotuille kovametallipuomeille lähtöarvosuositus on 60 m/min (197 ft/min). Valitulle terälle ja laadulle annettuja lastuamissyvyys- ja syöttösuosituksia voidaan yleensä noudattaa (ks. Sorvausluettelo tai teräpakkaus), mutta on syytä muistaa seuraavat poikkeukset: - Hienoavarrukseen lastuamissyvyyden maksimiarvoksi suositellaan 0.5 mm (0.020 tuumaa) - Pitkillä vapaapituuksilla lastuamisnopeutta on pienennettävä Tietyillä vapaapituuksilla voidaan käyttää värinävaimennettuja Silent Tools -työkaluja, jolloin lastuamisnopeutta voi nostaa - os työkalun halkaisija on asetettu minimiarvoonsa, lastunpoisto on erityisen kriittinen tekijä, joten lastuamissyvyyttä voi olla tarpeen pienentää - Hienoavarruksessa syöttöä rajoittaa vaadittu pinnankarheus, joten mahdollisuudet vaikuttaa lastujen muotoon ovat rajalliset. Wiper-terää käyttämällä voidaan saada hyvä pinnankarheus suurillakin syötöillä. Wiper-terät kuitenkin kehittävät tavallista suurempia radiaalivoimia, mikä heikentää tukevuutta. Lastuamisarvot 97

98 Lastuamisarvot Lastuamisnopeussuositukset, metriset Suositukset ovat voimassa käytettäessä lastuamisnestettä. ISO P Teräs Ominais- Kovuus <<<< KULUMISKSTÄVYYS lastuamis- voima Brinell CT5005 CT5015 C1525 C15 kc 1 h ex, mm syöttö f n, mm/r CMCnro MC-nro Raaka-aine N/mm 2 HB Lastuamisnopeus (V c), m/min Seostamaton teräs P1.1.Z.AN 01.1 C = 0,1 0,25 % P1.2.Z.AN 01.2 C = 0,25 0,55 % P1.3.Z.AN 01.3 C = 0,55 0,80 % Niukkaseosteinen teräs (seosaineita 5 %) P2.1.Z.AN 02.1 Karkaisematon P2.1.Z.AN Kuulalaakeriteräs P2.5.Z.HT 02.2 Nuorrutettu P2.5.Z.HT 02.2 Nuorrutettu Runsasseosteinen teräs (seosaineiden määrä > 5 %) P3.0.Z.AN Hehkutettu P3.0.Z.HT Karkaistu työkaluteräs Teräsvalut P1.5.C.UT 06.1 Seostamaton P2.6.C.UT 06.2 Niukkaseosteinen (seosaineita 5 %) P3.0.C.UT 06.3 Runsasseosteinen (seosaineet > 5%) ISO M Ruostumaton teräs Ominais- Kovuus <<<< KULUMISKSTÄVYYS lastuamis- voima Brinell C1525 C1105 C1115 C15 kc 1 h ex, mm syöttö f n, mm/r CMCnro MC-nro Raaka-aine N/mm 2 HB Lastuamisnopeus (V c), m/min erriittinen/martensiittinen Tangot/takeet P5.0.Z.AN Karkaisematon P5.0.Z.PH PH-karkaistu P5.0.Z.HT Karkaistu Austeniittinen Tangot/takeet M1.0.Z.AQ Austeniittinen M1.0.Z.PH PH-karkaistu M2.0.Z.AQ Superausteniittinen Austeniittis-ferriittinen (Duplex) Tangot/takeet M3.1.Z.AQ i hitsattu, C 0,05 % M3.2.Z.AQ Hitsattu, C < 0,05 % erriittinen/martensiittinen Valu P5.0.C.UT Karkaisematon PH-karkaistu P5.0.C.HT Karkaistu Austeniittinen Valu M1.0.C.UT Austeniittinen PH-karkaistu M2.0.C.AQ Superausteniittinen Austeniittis-ferriittinen (Duplex) Valu M3.1.C.AQ i hitsattu, C 0,05 % M3.2.C.AQ Hitsattu, C < 0,05 % ISO K Ominais- Kovuus <<<< KULUMISKSTÄVYYS lastuamis- voima Brinell CB50 CB7525 CB7925 CC620 kc 1 h ex, mm syöttö f n, mm/r CMCnro MC-nro Raaka-aine N/mm 2 HB Lastuamisnopeus (V c), m/min Adusoitu valurauta 07.1 erriittinen (lyhytlastuinen) K1.1.C.NS 07.2 Perliittinen (pitkälastuinen) Harmaa valurauta K2.1.C.UT 08.1 Pieni murtolujuus K2.2.C.UT 08.2 Suuri murtolujuus Pallografiittivalurauta K3.1.C.UT 09.1 erriittinen K3.3.C.UT 09.2 Perliittinen K3.4.C.UT 09.3 Martensiittinen Lastuamisarvot 98

99 Lastuamisnopeussuositukset, metriset Lastuamisarvot C1515 C C3005 C4205 C4215 C4225 C2015 C4235 C30 C2025 SITKYS >>>> C1515 C C2015 C30 C2025 C2035 C235 SITKYS >>>> SITKYS >>>> CC650 CC6190 CC1690 CT5015 C3205 C3210 C3215 C3005 C4215 C30 H13A Lastuamisarvot 99

100 Lastuamisarvot Lastuamisnopeussuositukset, metriset Suositukset ovat voimassa käytettäessä lastuamisnestettä. ISO N i-rauta-aineet Ominais- Kovuus <<<< KULUMISKSTÄVYYS lastuamis- voima Brinell CD10 CD1810 H10 kc 1 h ex, mm syöttö f n, mm/r CMCnro MC-nro Raaka-aine N/mm 2 HB Lastuamisnopeus (V c), m/min Alumiiniseokset N1.2.Z.UT Taottu tai taottu ja kylmävedetty, ei vanheneva ( ) 1) ( ) 1) ( ) 1) N1.2.Z.A Taottu tai taottu ja vanhennettu ( ) 1) ( ) 1) ( ) 1) Alumiiniseokset N1.3.C.UT Valettu, ei-vanheneva ( ) 1) ( ) 1) ( ) 1) N1.3.C.A Valettu tai valettu ja vanhennettu ( ) 1) ( ) 1) ( ) 1) Alumiiniseokset Valu, % Si ( ) 1) 770 (960-95) 1) 450 (560-55) 1) N1.4.C.NS Valu, % Si (960-95) 1) 510 (640-65) 1) 300 (375-38) 1) Kupari ja kupariseokset N3.3.U.UT 33.1 Lyijyseosteinen, Pb 1 % (630-65) 1) 500 (630-65) 1) 500 (630-65) 1) N3.2.C.UT 33.2 Messinki, lyijytetty pronssi, Pb 1 % (630-65) 1) 500 (630-65) 1) 500 (630-65) 1) N3.1.U.UT 33.3 Pronssi ja lyijytön kupari, myös elektrolyyttikupari (375-38) 1) 300 (375-38) 1) 300 (375-38) 1) ISO S Kuumalujat aineet Ominais- Kovuus <<<< KULUMISKSTÄVYYS lastuamis- voima Brinell CC650 CC6060 CC6065 kc 1 h ex, mm syöttö f n, mm/r CMCnro MC-nro Raaka-aine N/mm 2 HB Lastuamisnopeus (V c), m/min Kuumalujat superseokset Rautapohjaiset S1.0.U.AN Hehkutettu tai liuekäsitelty S1.0.U.A Vanhennettu tai liuekäsitelty ja vanhennettu Nikkelipohjaiset S2.0.Z.AN Hehkutettu tai liuekäsitelty S2.0.Z.A Vanhennettu tai liuekäsitelty ja vanhennettu S2.0.C.NS Valettu tai valettu ja vanhennettu Kobolttipohjaiset S3.0.Z.AN Hehkutettu tai liuekäsitelty S3.0.Z.A Liuekäsitelty ja vanhennettu S3.0.C.NS Valettu tai valettu ja vanhennettu H10 C1105 H10A Titaaniseokset2) Rm 3) S4.1.Z.UT 23.1 Puhdas kauppatitaani (Ti 99.5 %) S4.2.Z.AN α-, lähes α- ja α + β -seokset hehkutettuna S4.3.Z.A α + β -seokset vanhennettuna, β-seokset hehkutettuna tai vanhennettuna ISO H Karkaistut aineet Ominais- Kovuus <<<< KULUMISKSTÄVYYS lastuamis- voima Brinell CB7015 CB7025 CB20 kc 1 h ex, mm syöttö f n, mm/r CMCnro MC-nro Raaka-aine N/mm 2 HB Lastuamisnopeus (V c), m/min Kova teräs H1.1.Z.HA 04.1 Nuorrutettu HRC H1.1.Z.HA HRC H1.2.Z.HA HRC rikoisluja teräs H1.3.Z.HA 04.1 Nuorrutettu HRC H1.4.Z.HA HRC Kokillikarkaistu valu H2.0.C.UT 10.1 Valettu tai valettu ja vanhennettu ) Taulukossa annetut lastuamisnopeudet ovat voimassa kaikilla syöttöalueen rajoissa olevilla syöttöarvoilla. 2) Käytä :n asetuskulmaa, positiivista terägeometriaa ja lastuamisnestettä. 3) Rm = suurin murtolujuus, MPa. Lastuamisarvot 100

101 Lastuamisnopeussuositukset, metriset Lastuamisarvot H13A C1115 C15 C1025 C SITKYS >>>> ( ) 1) 810 ( ) 1) 810 ( )1) 770 (960-95) 1) 770 (960-95) 1) ( ) 1) 315 (395-39) 1) 315 (395-39)1) 300 (375-38) 1) 300 (375-38) 1) ( ) 1) 810 ( ) 1) 810 ( )1) 770 (960-95) 1) 770 (960-95) 1) ( ) 1) 540 (680-70) 1) 540 (680-70)1) 510 (640-65) 1) 510 (640-65) 1) 400 (500-50) 1) 315 (395-39) 1) 315 (395-39)1) 300 (375-38) 1) 300 (375-38) 1) 250 (315-31) 1) 220 (275-28) 1) 220 (275-28)1) 210 (265-26) 1) 210 (265-26) 1) 450 (560-55) 1) 210 (265-26) 1) 210 (265-26)1) 200 (250-25) 1) 200 (250-25) 1) 450 (560-55) 1) 125 (155-16) 1) 125 (155-16)1) 120 (150-15) 1) 120 (150-15) 1) 270 (340-34) 1) 90 (115-11) 1) 90 (115-11)1) 85 (105-11) 1) 85 (105-11) 1) SITKYS >>>> CC670 S05 C1105 C1115 C15 C1005 H10A H13A C H H13A H10 C1115 C CB7525 CB7925 CC6050 CC670 C4205 C4215 H13A SITKYS >>>> Lastuamisarvot 101

102 Lastuamisarvot Lastuamisnopeussuositukset, tuumayksiköt Suositukset ovat voimassa käytettäessä lastuamisnestettä. ISO P Teräs Ominais- Kovuus <<<< KULUMISKSTÄVYYS lastuamis- voima Brinell CT5005 CT5015 C1525 C15 C1515 kc 1 h ex, tuumaa syöttö, f n tuumaa/kierr., asetuslisäkulma CMC MC-nro -nro Raaka-aine lbs/in 2 HB Lastuamisnopeus v c, ft/min Seostamaton teräs P1.1.Z.AN 01.1 C = % 216, P1.2.Z.AN 01.2 C = % 233, P1.3.Z.AN 01.3 C = % 247, Niukkaseosteinen teräs (seosaineita 5 %) P2.1.Z.AN 02.1 Karkaisematon 249, P2.1.Z.AN Kuulalaakeriteräs 259, P2.5.Z.HT 02.2 Nuorrutettu 268, P2.5.Z.HT 02.2 Nuorrutettu 298, Runsasseosteinen teräs (seosaineiden määrä > 5 %) P3.0.Z.AN Hehkutettu 282, P3.0.Z.HT Karkaistu työkaluteräs 435, Teräsvalut P1.5.C.UT 06.1 Seostamaton 225, P2.6.C.UT 06.2 Niukkaseosteinen (seosaineita 5 230, P3.0.C.UT 06.3 Runsasseosteinen (seosaineet > 300, ISO M Ruostumaton teräs Ominais- Kovuus <<<< KULUMISKSTÄVYYS lastuamis- voima Brinell C1525 C1105 C1115 C15 C1515 kc 1 h ex, tuumaa syöttö, f n tuumaa/kierr., asetuslisäkulma CMC MC-nro -nro Raaka-aine lbs/in 2 HB Lastuamisnopeus v c, ft/min erriittinen/martensiittinen Tangot/takeet P5.0.Z.AN Karkaisematon 262, P5.0.Z.PH PH-karkaistu 411, P5.0.Z.HT Karkaistu 340, Austeniittinen Tangot/takeet M1.0.Z.AQ Austeniittinen 259, M1.0.Z.PH PH-karkaistu 414, M2.0.Z.AQ Superausteniittinen 328, Austeniittis-ferriittinen Tangot/takeet M3.1.Z.AQ i hitsattu, C 0,05 % 286, M3.2.Z.AQ Hitsattu, C < 0,05 % 356, erriittinen/martensiittinen Valettu P5.0.C.UT Karkaisematon 246, PH-karkaistu 354, P5.0.C.HT Karkaistu 311, Austeniittinen Valettu M1.0.C.UT Austeniittinen 248, PH-karkaistu 356, M2.0.C.AQ Superausteniittinen 310, Austeniittis-ferriittinen Valettu M3.1.C.AQ i hitsattu, C 0,05 % 258, M3.2.C.AQ Hitsattu, C < 0,05 % 326, ISO K Valurauta Ominais- Kovuus <<<< KULUMISKSTÄVYYS lastuamis- voima Brinell CB50 CB7525 CB7925 CC620 CC650 kc 1 h ex, tuumaa syöttö, f n tuumaa/kierr., asetuslisäkulma CMC MC-nro -nro Raaka-aine lbs/in 2 HB Lastuamisnopeus v c, ft/min Adusoitu valurauta 07.1 erriittinen (lyhytlastuinen) 115, K1.1.C.NS 07.2 Perliittinen (pitkälastuinen) 131, Harmaa valurauta K2.1.C.UT 08.1 Pieni murtolujuus 130, K2.2.C.UT 08.2 Suuri murtolujuus 140, Pallografiittivalurauta K3.1.C.UT 09.1 erriittinen 130, K3.3.C.UT 09.2 Perliittinen 194, K3.4.C.UT 09.3 Martensiittinen 307, Lastuamisarvot 102

103 Lastuamisnopeussuositukset, tuumayksiköt Lastuamisarvot C C3005 C4205 C4215 C4225 C2015 C4235 C30 C2025 SITKYS >>>> C C2015 C30 C2025 C2035 C SITKYS >>>> SITKYS >>>> CC6190 CC1690 CT5015 C3205 C3210 C3215 C3005 C4215 C30 H13A Lastuamisarvot 103

104 Lastuamisarvot Lastuamisnopeussuositukset, tuumayksiköt Suositukset ovat voimassa käytettäessä lastuamisnestettä. ISO N i-rauta-aineet Ominais- Kovuus <<<< KULUMISKSTÄVYYS lastuamis- voima Brinell CD10 CD1810 H10 kc 1 h ex, tuumaa syöttö, f n tuumaa/kierr., asetuslisäkulma CMCnro MC-nro Raaka-aine lbs/in 2 HB Lastuamisnopeus v c, ft/min Alumiiniseokset N1.2.Z.UT Taottu tai taottu ja kylmämuokattu, ei-vanheneva 58, ( ) 1) 6550 ( ) 1) 6550 ( ) 1) N1.2.Z.A Taottu tai taottu ja vanhennettu 94, ( ) 1) 6550 ( ) 1) 6550 ( ) 1) Alumiiniseokset N1.3.C.UT Valettu, ei-vanheneva 87, ( ) 1) 6550 ( ) 1) 6550 ( ) 1) N1.3.C.A Valettu tai valettu ja vanhennettu 101, ( ) 1) 6550 ( ) 1) 6550 ( ) 1) Alumiiniseokset Valettu, % Si 101, ( ) 1) 2500 ( ) 1) 1500 ( ) 1) N1.4.C.NS Valettu, % Si 101, ( ) 1) 1650 ( ) 1) 980 ( ) 1) Kupari ja kupariseokset N3.3.U.UT 33.1 Hyvin lastuttavat seokset, Pb 1 % 79, ( ) 1) 1650 ( ) 1) 1650 ( ) 1) N3.2.C.UT 33.2 Messinki, lyijypronssit, Pb 1 % 80, ( ) 1) 1650 ( ) 1) 1650 ( ) 1) N3.1.U.UT 33.3 Pronssi ja lyijytön kupari, myös elektrolyyttikupari 196, ( ) 1) 980 ( ) 1) 980 ( ) 1) ISO S Kuumalujat aineet Ominais- Kovuus <<<< KULUMISKSTÄVYYS lastuamis- voima Brinell CC650 CC6060 CC6065 kc 1 h ex, tuumaa syöttö, f n tuumaa/kierr., asetuslisäkulma CMCnro MC-nro Raaka-aine lbs/in 2 HB Lastuamisnopeus v c, ft/min Kuumalujat superseokset Rautapohjaiset S1.0.U.AN Hehkutettu tai liuekäsitelty 348, S1.0.U.A Vanhennettu tai liuekäsitelty ja vanhennettu 359, Nikkelipohjaiset S2.0.Z.AN Hehkutettu tai liuekäsitelty 383, S2.0.Z.A Vanhennettu tai liuekäsitelty ja vanhennettu 420, S2.0.C.NS Valettu tai valettu ja vanhennettu 436, Kobolttipohjaiset S3.0.Z.AN Hehkutettu tai liuekäsitelty 391, S3.0.Z.A Liuekäsitelty ja vanhennettu 432, S3.0.C.NS Valettu tai valettu ja vanhennettu 450, H10 C1105 H10A Titaaniseokset2) Rm 3) S4.1.Z.UT 23.1 Puhdas kauppatitaani (Ti 99.5 %) 188, S4.2.Z.AN α-, lähes α- ja α + β -seokset hehkutettuna 203, S4.3.Z.A α + β -seokset vanhennettuna, β-seokset hehkutettuna tai vanhennettuna 203, ISO H Karkaistut aineet Ominais- Kovuus <<<< KULUMISKSTÄVYYS lastuamis- voima CB7015 CB7025 CB20 kc 1 h ex, tuumaa syöttö, f n tuumaa/kierr., asetuslisäkulma CMCnro MC-nro Raaka-aine lbs/in 2 Lastuamisnopeus v c, ft/min Kova teräs H1.1.Z.HA 04.1 Nuorrutettu 366,000 45HRC H1.1.Z.HA ,500 50HRC H1.2.Z.HA ,000 55HRC rikoiskova teräs H1.3.Z.HA 04.1 Nuorrutettu 625,500 60HRC H1.4.Z.HA ,500 65HRC Kokillikarkaistu valu H2.0.C.UT 10.1 Valettu tai valettu ja vanhennettu 326, HB ) Taulukossa annetut lastuamisnopeudet ovat voimassa kaikilla syöttöalueen rajoissa olevilla syöttöarvoilla. 2) Käytä :n asetuskulmaa, positiivista terägeometriaa ja lastuamisnestettä. 3) Rm = suurin murtolujuus, MPa. Lastuamisarvot 104

105 Lastuamisnopeussuositukset, tuumayksiköt Lastuamisarvot C1115 C15 C1025 C H13A SITKYS >>>> ( ) 1) 2650 ( )1) 2500 ( ) 1) 2500 ( ) 1) 6250 ( ) 1) 1050 ( ) 1) 1050 ( )1) 980 ( ) 1) 980 ( ) 1) 6250 ( ) 1) 2650 ( ) 1) 2650 ( )1) 2500 ( ) 1) 2500 ( ) 1) 6250 ( ) 1) 1750 ( ) 1) 1750 ( ) ( ) 1) 1650 ( ) 1) 6250 ( ) 1) 1050 ( ) 1) 1050 ( )1) 980 ( ) 1) 980 ( ) 1) 1300 ( ) 1) 720 (900-90) 1) 720 (900-90)1) 690 (860-85) 1) 690 (860-85) 1) 820 ( ) 1) 690 (860-85) 1) 690 (860-85)1) 650 (810-80) 1) 650 (810-80) 1) 1500 ( ) 1) 410 (510-50) 1) 410 (510-50)1) 390 (490-50) 1) 390 (490-50) 1) 1500 ( ) 1) 290 (365-36) 1) 290 (365-36)1) 275 (345-34) 1) 275 (345-34) 1) 890 ( ) 1) SITKYS >>>> CC670 S05 C1105 C1115 C15 C1005 H10A H13A C H H13A H10 C1115 C CB7525 CB7925 CC6050 CC670 C4205 C4215 H13A SITKYS >>>> Lastuamisarvot 105

106 Reamer, malli 830 Reamer, malli 830 Suurille syötöille tarkoitettu tarkkuustyökalu läpireikien koneistukseen Nopea ja helppo teräpään vaihto sivukiinnityksen ansiosta rittäin hyvä pinnanlaatu ja toimintavarmuus Tehokas lastunpoisto suoraan teräsärmiin suunnattujen nestesuihkujen ansiosta. Lieriövarsi Lyhyet ja pitkät varsivaihtoehdot Suuri sisäänsyöttönopeus fn = mm/kierr. ( tuumaa/kierr.) V c = maks. 200 m/min (650 ft/min) Helppo teräpään vaihto Nopea kiinnitys ja irrotus: vain neljänneskierros avaimella, ja teräpää on kiinni. Kiinnitysvoima: D c mm ( tuumaa): 7 Nm (5.16 ft-lbs) D c mm ( tuumaa): 12 Nm (8.85 ft-lbs) Tarkkuusliitos, jossa kartio ja otsatuenta - tarkka keskitys - erittäin tukeva - pieni heitto - hyvä toistotarkkuus - teräpään vaihtotarkkuus < 3 µm ( µtuumaa) Hiottu, reiän toleranssi = H7 ISO-käyttöalueet: Reamer, malli

107 Reamer, malli 830 läpireikien viimeistelyyn Reamer, malli 830 Reiän halkaisija mm ( tuumaa) Maks. reiän syvyys, l 3 Rintakulma 6 uotetut terät laatu P10R (cermet) Reiän toleranssi: H7 Lastuamisneste: Sisäpuolinen Varren malli Lieriö Toleranssi dm m h6 Reiän halkaisija Teräpää Lyhytvartinen Pitkävartinen Mitat, mm (tuumaa) Mitat, mm (tuumaa) D c mm D c tuumaa z n Tilauskoodi Tilauskoodi l 2 l 3 dm m Tilauskoodi l 2 l 3 dm m B-06D1000H7S S12A ) B-06D1100H7S S12A ) S12A ) B-06D1200H7S B-06D1300H7S S12A ) B-06D1400H7S S12A ) S12A ) B-06D1500H7S B-06D1600H7S S12A ) B-06D1700H7S S12A ) S12A ) B-06D1800H7S A-06D1900H7S S12A ) A-06D1905H7S S12A ) S12A ) A-06D2000H7S A-06D2100H7S A-06D2200H7S S14A ) S14A ) A-06D2300H7S A-06D2400H7S A-06D2500H7S A-06D2540H7S A-06D2600H7S S16A ) S16A ) A-06D2700H7S A-06D2800H7S A-06D2900H7S A-06D3000H7S S20A ) S20A ) A-06D3175H7S20 1) Mukana ohjausnupit ja Tilausesimerkki: 1 kpl 830B-06D1000H7S12 2) Mukana ohjausnuppi kpl 830-S12A ) Mukana ohjausnuppi Tärkeimmät varaosat U Kalvimen halkaisija Teräpään avain (mm) Ohjausnuppi, jossa lastuamisnestereikä Ohjausnuppi ilman lastuamisnestekanavaa mm ( tuumaa) (4.0) mm ( tuumaa) (4.0) mm ( tuumaa) (5.0) Reamer, malli

108 Reamer, malli 830 Lastuamisarvot Reamer 830 -kalvin Metriset arvot Kovuus Brinell Laatu Lastuaminopeus Syöttö Radiaalinen lastuamissyvyys V c f z a p ISO CMC Material HB m/min mm/insert mm P Seostamaton teräs 01.1 Karkaisematon 0,10-0,25% C Karkaisematon 0,25-0,55% C P10R Karkaisematon0,55-0,80% C Runsashiilinen & seostamaton työkaluteräs K Niukkaseosteinen teräs 02.1 Karkaisematon P10R Nuorrutettu Teräsvalut 06.1 Seostamaton P10R Niukkaseosteinen Adusoitu valurauta 07.2 Perliittinen P10R Pallografiittivalurauta 09.2 Perliittinen P10R Tuuma-arvot Kovuus Brinell Laatu Lastuaminopeus Syöttö Radiaalinen lastuamissyvyys V c f z a p ISO CMC Material HB ft/min tuumaa/insert tuumaa P Seostamaton teräs 01.1 Karkaisematon 0,10-0,25% C Karkaisematon 0,25-0,55% C P10R Karkaisematon 0,55-0,80% C Runsashiilinen & seostamaton työkaluteräs K Niukkaseosteinen teräs 02.1 Karkaisematon P10R Nuorrutettu Teräsvalut 06.1 Seostamaton P10R Niukkaseosteinen Adusoitu valurauta 07.2 Perliittinen P10R Pallografiittivalurauta 09.2 Perliittinen P10R Reamer, malli

109 CoroBore 820 Varaosat Liitäntäkappale 1 3) 2 1) 3 4 1)2) 5 2) 6 7 2) Cx-R820 HAxx-R820 oustava oustava Terän koko Ruuvi Avain (mm) aluslevy Avain (mm) aluslevy Säätöavain, N mm Ruuvi A (3.0) B (4.0) C (5.0) D (5.0) (6.0) (8.0) (8.0) H (8.0) (10) I (8.0) (10) Asetusruuvi Asetusruuvi Terän koko R820x-AR R820x-BR Lukitustappi mm Terän koko A x24L B x26L C x32L D x35L x45L x50L x50L H x60L I x60L 1) Tarvikkeet tilataan erikseen. 2) CoroTurn RC -luistien kiinnitykseen 3) CoroTurn 107 -luistien kiinnitykseen Varaosat 109

110 Varaosat CoroBore 820 Terän kiinnitys CoroTurn ) Asetuskulma Luistia Terän ruuvi Avain (Torx Plus) Aluspala Aluspalan ruuvi Avain (mm) 90º R820A-xR11SCC06A (7IP) 90º R820B-xR12SCC06A (7IP) 90º R820B-xR14SCC09A (15IP) 90º R820C-xR16SCC09A (15IP) 90º R820C-xR18SCC12A (15IP) 90º R820D-xR18SCC09A (15IP) 90º R820D-xR18SCC12A (15IP) 90º R820-xR22SCC12A (15IP) 90º R820-xR24SCC12A (15IP) (4.0) 90º R820-xR24SCC12A (15IP) (4.0) 90º R820H-xR26SCC12A (15IP) (4.0) 90º R820I-xR26SCC12A (15IP) (4.0) 75º R820A-xR11SCKC06A (7IP) 75º R820B-xR12SCKC06A (7IP) 84º R820B-xR14SSYC09A (15IP) 84º R820C-xR12SSYC06A (15IP) 84º R820C-xR18SSYC12A (15IP) 84º R820D-xR18SSYC09A (15IP) 84º R820D-xR18SSYC12A (15IP) 84º R820-xR22SSYC12A (15IP) 84º R820-xR24SSYC12A (15IP) (4.0) 84º R820-xR24SSYC12A (15IP) (4.0) 84º R820H-xR26SSYC12A (15IP) (4.0) 84º R820I-xR26SSYC12A (15IP) (4.0) 95º R820A-xR11SCLC06A (7IP) 95º R820B-xR12SCLC06A (7IP) 95º R820B-xR14SCLC09A (15IP) 95º R820C-xR16SCLC09A (15IP) 95º R820C-xR18SCLC12A (15IP) 95º R820D-xR18SCLC09A (15IP) 95º R820D-xR18SCLC12A (15IP) 95º R820-xR22SCLC12A (15IP) 95º R820-xR24SCLC12A (15IP) (4.0) 95º R820-xR24SCLC12A (15IP) (4.0) 95º R820H-xR26SCLC12A (15IP) (4.0) 95º R820I-xR26SCLC12A (15IP) (4.0) 1) Tarvikkeet tilataan erikseen. Varaosat 110

111 CoroBore 820 Varaosat Terän kiinnitys CoroTurn RC CoroTurn RC keraamiteriin 4a 4b 4c 4d 4e 4f 4g 4h Tappi Kiila Puristusjousi Ruuvi Puristuslevy Lukituslevy Ruuvi Avain (Torx) CoroTurn -luistit, RC-malli ) 4 4a 4b 4c 4d Asetuskulma Luistia Aluspalan ruuvi Aluspala Avain (Torx Plus) Kiinnityslevysarja Tappi Puristusjousi Ruuvi Kiila 90 R820-xR24DCN12A (15IP) R820-xR24DCN12A (15IP) R820H-xR36DCN16A (20IP) R820I-xR36DCN16A (20IP) R820-xR24DSYN12A (15IP) R820-xR24DSYN12A (15IP) R820H-xR36DSYN15A (20IP) R820I-xR36DSYN15A (20IP) R820-xR24DCLN12A (15IP) R820-xR24DCLN12A (15IP) R820H-xR36DCLN16A (20IP) R820I-xR36DCLN16A (20IP) ) Tarvikkeet tilataan erikseen. CoroTurn, RC-malli keraamiteriin ) 4 Kiinnityslevysarjan osat (varaosa nro 4) - H-I Asetuskulma Aluspalan Aluspala Kiinnityslevy- 4a a Luistia ruuvi (Terän paksuus) Avain (Torx Plus) sarja 4b b R820-xR24DCN12A (7.94) (15IP) ) 4c c R820-xR24DCN12A ) 4d d R820H-xR36DCN16A (7.94) (20IP) ) 4e e R820I-xR36DCN16A ) 4f f R820-xR24DSYN12A (7.94) (15IP) ) 4g g R820-xR24DSYN12A ) 4h (7IP) 4h (7IP) R820H-xR36DSYN15A ) R820I-xR36DSYN15A (7.94) (20IP) ) 95 R820-xR24DCLN12A (7.94) (15IP) ) Tarvikkeet: R820-xR24DCLN12A ) 4b 3) b 3) R820H-xR36DCLN16A (7.94) (20IP) ) R820I-xR36DCLN16A ) 1) Tarvikkeet tilataan erikseen. 2) Kiinnityslevysarja reiätöntä sileää terää varten. 3) Kiinnityslevysarja reiällistä sileää terää varten. Varaosat 111

112 Varaosat CoroBore 820 XL Puomi 1 2 1) ) Puomikoot M, N ja O Ruuvi Avain (mm) Aluslaatta Ruuvi Avain (mm) (14.0) (8.0) ) 9 1) ) oustava aluslevy Lukitustappisarja Rajoitinlevysarja Avain (mm) Ruuvi Avain (mm) (5.0) (3.0) Puomi 2 1) ) Puomikoot P, Q ja R Avain (mm) Aluslaatta Ruuvi Ruuvi Avain (14.0) (10.0) ) Aluslaatta Ruuvi Avain Lukitustappisarja Vetokiila Ruuvi (4.0) atkopuomi 4 5 1) 6 8 1) 9 1) Ruuvi Avain (mm) oustava aluslevy Rajoitinlevysarja Avain (mm) A35-RXLS24-A (8.0) (5.0) Luisti ) Ruuvi Avain (mm) Kiilasarja Lukkorengas S24-R820XLS (3.0) Teräelementti 5 1) 6 25 Avain (mm) oustava aluslevy Ruuvi S12-R820XLR (8.0) Rajoitinlevysarja 1) 9 1) Avain (mm) Ruuvi Aluslaatta (5.0) ) Tarvikkeet tilataan erikseen. Varaosat 112

113 CoroBore 820 XL Varaosat Terän kiinnitys CoroTurn ) Asetuskulma Rintakulma Teräelementti Terän ruuvi Avain (Torx Plus) 90 0 S12-R820XLR40SCC (15IP) 90 0 S12-R820XLR40STC S12-R820XLR40SSYC ) Aluspala Aluspalan ruuvi Avain (mm) (4.0) 1) Tarvikkeita, tilattava erikseen. Terän kiinnitys CoroTurn RC ) Asetuskulma Rintakulma Teräelementti Aluspalan ruuvi Aluspala Avain (Torx Plus) 90 0 S12-R820XLR40DCN (20IP) 84 6 S12-R820XLR40DSYN (20IP) 4 4a 4b 4c 4d Kiinnityslevysarja Tappi Puristusjousi Ruuvi Kiila ) Tarvikkeita, tilattava erikseen. CoroTurn, RC-malli keraamiteriin ) 4 Asetuskulma Rintakulma Teräelementti Aluspalan ruuvi Aluspala (Terän paksuus) Avain (Torx Plus) Kiinnityslevysarja 84 6 S (7.94) (20IP) ) R820XLR40DSYN ) Kiinnityslevysarjan osat (varaosa nro 4) 4a 4b 2) 4b 3) 4c 4d 4e 4f 4g 4h (7IP) 1) Tarvikkeet tilataan erikseen. 2) Kiinnityslevysarja reiätöntä sileää terää varten. 3) Kiinnityslevysarja reiällistä sileää terää varten Varaosat 113

114 Varaosat DuoBore A ja A Avarrushalkaisija mm Liitäntäkappale 1 2 1) 3 2) 4 1)2) ) Terän koko Ruuvi Avain (mm) Ruuvi Avain (mm) Suutin Asetusruuvi Avain (mm) (3.0) (2.0) (3.0) (2.0) (3.0) (2.0) (4.0) (2.0) (5.0) (2.0) (5.0) (8.0) (2.5) (6.0) (10.0) (3.0) Liitäntäkappale 8 9 3) 10 2) Terän koko Kiristystappi Aluslaatta Aluslaatta ) Tarvikkeet tilataan erikseen. 2) RC-luistien kiinnitykseen. 3) Coroturn 107 luisteille Varaosat 114

115 DuoBore A Avarrushalkaisija mm (työkalu ja teräelementti) Varaosat 1 2 1) 3 4 1) 5 6 1) Liitäntäkappale Terän koko Ruuvi Avain (mm) Asetusruuvi Avain (mm) Suutin Aluslaatta C A (8.0) (3.0) ) ) Teräelementti Terän ruuvi Avain (Torx Plus) Aluspala Aluspalan ruuvi Avain (Torx Plus) A-8-T16 A (15IP) (15IP) A-8-T22 A (15IP) (15IP) B-8-S12 A (15IP) (15IP) ) ) Teräelementti Säätöruuvi Avain (mm) Kiinnitysruuvi Aluslaatta Avain (mm) A-8-T16 A A-8-T22 A B-8-S12 A Luisti Kiristystappi x ) Tarvikkeet tilataan erikseen. Varaosat 115

116 Varaosat DuoBore, tuurna A A A A A 1 2 1) ) 7 1) 8 Suuttimen Suutin supistin Ruuvi Ruuvi Asetusruuvi Avain (mm) Avain (mm) Aluslaatta (6.0) (3.0) ) Tarvikkeet tilataan erikseen. Duobore Terän kiinnitys CoroTurn 107 Luistia 1 2 1) ) 90 Terän ruuvi Avain (Torx Plus) Aluspala Aluspalan ruuvi Avain (mm) A C06 B (7IP) A C06 B A T11 B TC11 B (7IP) A T16 B (15IP) A T16 B A T16 B A T16 B (15IP) (3.5) A T16 B A T16 B A T22 B (20IP) A T22 B (15IP) (4.0) A T22 B B C06 B (7IP) B C06 B B C06 B B S09 B (15IP) B S09 B B S12 B (15IP) B S12 B B S12 B (15IP) B S12 B 1) Tarvikkeet tilataan erikseen. Varaosat 116

117 DuoBore Varaosat Terän kiinnitys CoroTurn RC CoroTurn RC keraamiteriin 4a 4b 4c 4d 4e 4f 4g 4h Tappi Kiila Puristusjousi Ruuvi Puristuslevy Lukituslevy Ruuvi Avain (Torx) CoroTurn -luistit, RC-malli Luistia ) 4 4a 4b 4c 4d 90 (0 ) Aluspalan ruuvi Aluspala Avain (Torx Plus) Kiinnityslevysarja Tappi Puristusjousi Ruuvi Kiila C12 B (15IP) C12 B C12 B C12 B C16 B (9IP) C16 B 84 (6 ) D S12 B (15IP) D S12 B D S12 B D S12 B D B (9IP) D B 1) Tarvikkeet tilataan erikseen. CoroTurn, RC-malli keraamiteriin Luistia ) 4 Kiinnityslevysarjan osat (varaosa nro 4) Varaosat Luistia Aluspalan Aluspala (terän 90(0) /C12A 90(0) 16A 84(6) /S12A 90 (0 ) ruuvi paksuus) Avain (Torx Plus) Kiinnityslevysarja C C12 B ) 4a C C12 B (7.94) (15IP) ) 4b C C12 B 4c C C12 B 4d C C16 B ) 4e C C16 B (7.94) (9IP) ) 4f (6 ) 4g h D S12 B ) D S12 B (7.94) (15IP) ) Tarvikkeet: D S12 B 4b 3) D S12 B Aluspala (terän paksuus) (4.76) (6.35) (4.76) 1) Tarvikkeet tilataan erikseen. 2) Reiättömien sileiden terien kiinnityslevysarja 3) Kiinnityslevysarja reiällistä sileää terää varten. Varaosat 117

118 Varaosat Avarrustyökalut R391.B...R raskaaseen koneistukseen, Dc mm 1) Teräelementit T-Max P Holkki C8-R391.B11R-B 070A ) C8-R391.B12R-C 070A C8-R822S17-AL 070A Luisti Aluslaatta Ruuvi Avain (mm) Radiaalisäätöruuvi Aksiaalisäätöruuvi Avain (mm) Suuttimen supistin R391.B04R (8.0) (4.0) R391.B03R (8.0) (4.0) ) Käytetään porrastettaessa teräelementin ja luistin välissä. 2) Tarvikkeet tilataan erikseen. DK Vipuvarsi Asennustuurna aluspala Vaihtoehtoinen Ruuvi Avain (mm) Aluspala Putkisokka PTNL 20CA M (3.0) M 1) M 2) PSRNL 20CA (3.0) L M (4.0) M ) ) 12 4) DK Ruuvi Avain (mm) Ruuvi Aluslaatta Avain (mm) Ruuvi PTNL 20CA (2.5) (6.0) PSRNL 20CA L (6.0) ) Teriin, joissa mitta rε = 1.2 ja 1.6 mm. 2) Teriin, joissa mitta r ε = 0.4 ja 0.8 mm. 3) Tarvikkeet tilataan erikseen. 4) Käytetään ainoastaan raskaaseen koneistukseen lastuamishalkaisijoilla ) Varaosat 118

119 Avarrustyökalu R391.B raskaaseen koneistukseen, Dc mm Vanhanmalliset työkalut Varaosat Holkki R391.B01R-40 D 053A ) 4 1) 5 1) 6 R391.B02R A R391.B02R A Luisti Aluslaatta Ruuvi Avain (mm) Vetokiila Ruuvi Avain (mm) R391.B05R (8.0) (6.0) R391.B02R-2012A (8.0) (6.0) 1) 1) Tilattava erikseen. Teräelementit Terän kiinnitys CoroTurn 107 T-Max P Asetukset ja säätö CoroTurn ) 3 4 D Terän ruuvi Avain (Torx Plus) Aluspala Aluspalan ruuvi Avain, optio (Torx Plus) L430.5A (15IP) (15IP) T-Max P ) Vaihtoehtoinen aluspala D K Vipuvarsi Ruuvi Avain (mm) Aluspala Putkisokka Asennustuurna PTNL 20CA M (3.0) M 1) M 2) PSRNL 20CA (3.0) L M (4.0) M Asetukset ja säätö ) ) 17 D K Ruuvi Avain (mm) Ruuvi Aluslaatta Avain (mm) Ruuvi T-Max P PTNL 20CA (2.5) (6.0) PSRNL 20CA (2.5) (6.0) L (6.0) CoroTurn 107 L430.5A (1.98) (6.0) ) Tarvikkeita ei toimiteta työkalun mukana, tilattava erikseen. Varaosat 119

120 Varaosat CoroBore Avarrusalue mm ( tuumaa) 5 6 1) Teräelementti Terän ruuvi Avain R825A (6IP) R825B (7IP) R825C TC/TP (7IP) R825C CC (15IP) Avarrushalkaisija ) 4 1) mm (tuumaa) Terän koko Teräelementin ruuvi Lukitusruuvi Avain (mm) Avain (mm) Luistin ruuvi ( ) A (2.0) (2.0) ( ) A (2.0) (2.0) ( ) A (2.5) (2.0) ( ) B (3.0) (3.0) ( ) B (3.0) (3.0) ( ) C (4.0) (4.0) ( ) C (4.0) (4.0) ( ) C (4.0) (4.0) ) Tarvikkeet tilataan erikseen. CoroBore 825/CoroBore 826 Avarrusalue tuumaa ( mm) ) 6 Hienoavarruspää Teräelementin ruuvi Lukitusruuvi Avain (mm) Aluslaatta A34-R825C/826C (4.0) ) Teräelementti Terän ruuvi Avain (Torx Plus) R825C TC/TP (7IP) R825C CC (15IP) 7 8 1) ) 14 Istukka Ruuvi Avain (mm) Aluslaatta Ruuvi Avain (mm) Ruuvi Avain (mm) O-rengas C6-R825S (8.0) (5.0) (3.0) C8-R391.B (8.0) (5.0) (3.0) C8-R822S (8.0) (5.0) (3.0) ) Tarvikkeet tilataan erikseen. Varaosat 120

121 CoroBore Avarrusalue ,6 mm Sisäinen lastuamisnestekanava Varaosat Luisti Ruuvi Avain (mm) Aluslaatta Ruuvi Avain (mm) Aluslaatta R391.B (8.0) (6.0) ) 10 1) ) 13 3) Luisti Ruuvi Avain (mm) Vetokiila Ruuvi Avain (mm) Varilock-välikappale Holkki R391.B (8.0) (6.0) ) Käytettäväksi Varilock-välikappaleen kanssa. Tilattava erikseen. 2) Varilock-välikappale. Tilattava erikseen. 3) yrsintuurnan kanssa käytettäväksi. Tilattava erikseen. Avarrusalue ,6 mm Ulkopuolinen lastuamisnesteensyöttö Holkki Luisti Vetokiila Ruuvi Avain (mm) Ruuvi Avain (mm) 391.B (5.0) (6.0) 6 7 1) 8 2) 9 10 Luisti Aluslaatta Varilock-välikappale Holkki Ruuvi Avain (mm) 391.B (6.0) 1) Varilock-välikappale. Tilattava erikseen. 2) yrsintuurnan kanssa käytettäväksi. Tilattava erikseen. CoroBore 825 Hienoavarruspää ja teräelementti ) Teräelementin Hienoavarruspää ruuvi Lukitusruuvi Avain (mm) A28-R825C A (4.0) 4 5 1) Teräelementti Terän ruuvi A28-R825C A Avain (Torx Plus) (7IP) 1) Tarvikkeet tilataan erikseen. Varaosat 121

122 Varaosat CoroBore 825 XL/CoroBore 826 XL Puomi 1 2 1) ) Puomikoot M, N ja O Ruuvi Avain (mm) Aluslaatta Ruuvi Avain (mm) (14) (8.0) ) 9 1) ) oustava aluslevy Lukitustappisarja Rajoitinlevysarja Avain (mm) Ruuvi Avain (mm) (5.0) (3.0) Puomi 2 1) ) Puomikoot P, Q ja R Avain (mm) Aluslaatta Ruuvi Ruuvi Avain (14.0) (10.0) ) Aluslaatta Ruuvi Avain Lukitustappisarja Vetokiila Ruuvi (4.0) atkopuomi 4 5 1) 6 8 1) 9 1) Ruuvi Avain (mm) oustava aluslevy Rajoitinlevysarja Avain (mm) A35-RXLS24-A (8.0) (5.0) Teräelementti ) Luisti ) Terän ruuvi Avain (Torx Plus) Ruuvi Avain (mm) R825C TC..1103, TC..1102, TP (7IP) S24-R820XLS (3.0) R825C CC..09T (15IP) Hienoavarruspää 9 1) ) A34-R825C... A34-R826C... Avain (mm) Teräelementin ruuvi Lukitusruuvi Avain (mm) Ruuvi Aluslaatta O-rengas (5) (4.0) Rajoitinlevysarja 1) 9 1) Avain (mm) Ruuvi Aluslaatta (5) ) Tarvikkeet tilataan erikseen. Varaosat 122

123 CoroBore XL -pitimet CoroBore XL -pitimien varaosat Varaosat Coromant Capto Kiinteät pitimet Keskitystuurna Cx-391.XL /645/646XL XL ) 4 5 1) Pidin Vetokiila Ruuvi Avain (mm) Ruuvi Avain (mm) Cx-391.XL (10) XL, XL, A XL (10) (4) 1) Tarvikkeita, tilattava erikseen. 1 1) 2 1) 3 1) Keskitystuurna Ruuvi (puomikoot M, N ja O) Ruuvi (puomikoot P, Q ja R) Avain (tuuma) XL ) 2) 2) A XL (1/2") 1) Tarvikkeita, tilattava erikseen. 2)Metriset ruuvit toimitetaan avarruspuomin mukana, ks. s. 49 Aluspalasarja 1 1) 2 3 1) Aluspalasarja 2) Ruuvi Avain (2.5) 1) Tarvikkeita, tilattava erikseen. Kaikkien kiinteiden CoroBore XL -pitimien laipan tausta on hiottu ja siinä on kierteet, mikä mahdollistaa aluspalan asennuksen tukevuuden lisäämiseksi tarvittaessa. Aluspala on tilattava erikseen ja hiottava kullekin koneelle ja pitimelle sopivaksi. Ks. sivut 49 ja 122. Varaosat 123
