3 SISÄLTÖ Avarrintyökalut Digitaalisesti säädettävät... 4 Modulaariset työkalut... 5 Rouhintatyökalut... 6 Tangentiaalityökalut... 7 Viimeistely... 8 Viimeistely... 9 Tasapainoitetut...10 Tasapainoitetut PrimeBore...12 PrimeBore...13 Pienet halkaisijat...14 Pienet halkaisijat...15 Suuret halkaisijat...16 Combi-line yhdistelmätyökalu...17 Uusinta tekniikkaa...18 Työkalut 3D malleina...19 Modulijärjestelmät...20 Rouhinta...21 Viimeistelypää...22 Viimeistelypää...23 Tasapainoitettu viimeistelypää...24 Täyskovametallipuomit...25 Ulkopuolinen jyrsintä...26 Rouhinta ja viimeistely...27 Erikoistyökalut Ratkaisuja BRICUT TOOLS OY Tehdaskylänkatu 11, Riihimäki puh (0) info@bricuttools.fi 3

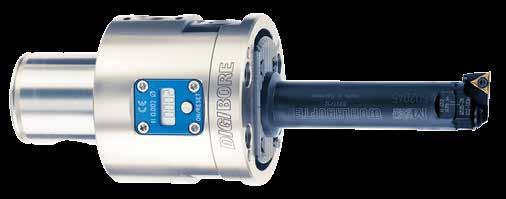

4 DIGITAALISESTI SÄÄDETTÄVÄT Digitaalinen vallankumous Maailmanlaajuisesti ainoana valmistajana Wolhaupter tarjoaa viimeistelyavarrintyökaluja digitaalisella säädöllä koko Ø 0, mm:n alueella. Vuodesta 2003 alkaen asiakkaamme ovat arvostaneet DigiBore -avarrintyökalujemme nopeaa, tarkkaa ja helppoa digitaalista säätöä. Wohlhaupter jatkaa järjestelmällisesti digitaalista hienosäätöä Balance sarjassaan, jonka ominaisuuksia ovat automaattinen tasapainotus ja 65 mm:n halkaisijasta lähtien kevytrakenteinen Alu-Line rakenne. Nämä µ:n -tarkat digitaalisen työkalusäädön edut tarjoaa myös 537 digitaali -mallin avarrintyökalu alueella Ø mm. Pienillä halkaisijoilla 0,4 34 mm:n 510 -sarjan digitaaliset ja nopeat avartimet mahdollistavat digitaalisesti parhaan mahdollisen tarkkuuden, laadun ja tehon. Me pidämme painon kurissa Wohlhaupter hyödyntää alumiinin erinomaisia erityisominaisuuksia vakiotyökaluissa ja asiakaskohtaisissa ratkaisuissa. Alu-Line-kevytrakennetyökalujen ansiosta Wohlhaupter on omaa luokkaansa painon alentamisen suhteen. Näin myös suuret työkalut voidaan liittää hyvin tuotantoprosessiin lisäetuina yksinkertainen käsittely ja suurin mahdollinen tarkkuus. Digitaaliset työkalut Alumiininen kevytrakennetyökalu 4

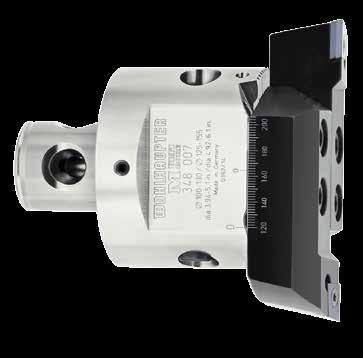

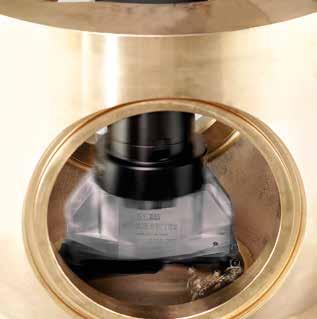

5 MODULAARISET TYÖKALUT Joustavia ja tehokkaita Wohlhaupter tarjoaa alan kattavimman tuotevalikoiman reikien rouhinta- ja viimeistelytyöstöön: MultiBore -maailman menestyksekkäin modulaarinen työkalujärjestelmä. Joustava ja muuntautuva järjestelmä moniin erilaisiin käyttötarkoituksiin. Yhteensopiva jokaiseen karaan ja aina samalla tuhannesosan tarkkuudella. Avarrustyökalut vastaavat tiukimpia laatukriteereitä. Ne soveltuvat myös suurnopeustyöstöön. Joustavat ja muuntautuvat työkalut Liitos: MVS -liitosta on käytetty jo vuodesta 1973 lähtien menestyksellä miljoonia kertoja. Yksinkertainen ja helppo käyttää Kartiokierretapit takaavat tarkan asemoinnin 3-pistekiinnitys mahdollistaa suuret aksiaaliset kiinnitysvoimat vastinpinnalla Vaihtotarkkuus < 3 µm Yhteensopiva Wohlhaupterin modulaarisen MTS -sorvaustyökalujärjestelmän kanssa 5

6 ROUHINTATYÖKALUT Rouhinta saa lastut lentämään Rouhinta, viisteytys, takatasaus, ympyräkaari, aksiaaliuritus ja MultiBore -uritetut rungot erilaisiin palapitimiin yhdistettynä antavat tulokseksi suurimman mahdollisen joustavuuden työstössä. Wohlhaupter tarjoaa suurimman valikoiman erilaisten reikien koneistukseen. Vario-Line Muuntautumiskykyinen Vario-Line voidaan sovittaa ihanteellisesti työstöprosesseihin perusmallina, yksittäissäädettävänä ja keskeisesti säädettävänä mallina. Monipuolinen työkalu rouhintaan Perusmalli Malli EV, yksittäin säädettävä Malli ZV, keskeisesti säädettävä Ominaisuudet Avarrusalue Ø 19, mm Uritetturunko, jossa tarkkuushiotut urat Lukemattomia erilaisia palapitimiä rouhintaan, viisteytykseen, aksiaaliuritukseen ja takatasaukseen takaavat monipuoliset käyttömahdollisuudet Palapitimet porrastettuina tai samantasoisina Valmistajasta riippumattomien ISO -kääntöteräpalojen käyttö on mahdollista Avarrusalue mm kevytrakenteisena alumiiniratkaisuna 6

7 TANGENTIAALITYÖKALUT Reikien työstö tangentiaalisella teräpalatekniikalla Erittäin positiivinen teräpalageometria takaa pehmeämmän ja värinättömämmän lastuamistuloksen sekä pienentää tarvittavan vääntömomentin tarvetta. Tuloksena on lastuamissyvyyden kasvu ja rauhallisempi lastuamisprosessi. Tämän ansiosta työkaluja voidaan käyttää myös pienempitehoisissa koneissa. Kun erikoistyökalut varustetaan tangentiaalitekniikalla, työkalussa voidaan käyttää enemmän lastuavia teräsärmiä, syötöt kasvavat ja työstöajat lyhenevät merkittävästi. Wohlhaupter tarjoaa ainoana valmistajana laajan modulaarisen valikoiman avarrintyökaluja rouhintaan tangentiaalisilla teräpaloilla ja varastotuotteena. Tehokkaiden työkalujen ja tangentiaalisten teräpalojen yhdistäminen tarjoaa käyttäjälle erinomaisen tuottavuuden ja matalat työkalukustannukset. Kun tätä teräpalatekniikkaa hyödynnetään asiakaskohtaisissa ratkaisuissa, tehopotentiaali saadaan täysimääräisesti käyttöön. Tangentiaalityökaluilla tehokkuutta Wohlhaupter on niin vakiotyökalujen kuin erikoisratkaisujen suhteen aina luotettava kumppani tehokkaassa reikien työstössä. Haasta meidät! Ominaisuudet Avarrus alueella Ø 52, mm Tehokas rouhinta syötön kasvun ja työstöajan lyhentymisen ansiosta Suuri valikoima tangentiaalisia teräpaloja Kevytleikkuinen Suuret lastuamissyvyydet Lukemattomia erilaisia palapitimiä, jotka sopivat Wohlhaupterin yleisiin työkaluihin Käyttö asiakaskohtaisissa ratkaisuissa tarjoaa erinomaisen tuottavuuden ja laajentaa tuotevalikoimaa. 7

8 VIIMEISTELY Viimeistelytyökaluja tuotteen vaatimuksien mukaisesti Oikea viimeistelytyökalu oikeaan kohteeseen. Wohlhaupter mahdollistaa modulaaristen avartimiensa kolmella täydellisellä tuotelinjalla erilaiset räätälöidyt työkaluratkaisut: 310 Käytännöllinen, edullinen viimeistelytyökalu 310 ja tarkka säätö nooniolla, tunnettua Wohlhaupterlaatua. Balance Automaattisella tasapainotuksella varustettu 364 Balance -sarja vaativalle käyttäjälle tutulla noonio tarkkuussäädöllä. Viimeistelytyökalu 310 Balance Digital Premium -luokan avarrustyökalu 564 Balance digital ja käyttäjäystävällinen säätö digitaalinäytön avulla. Valitsitpa hinnan tai huippulaadun perusteella Näillä tuotelinjoillaan Wohlhaupter kattaa kaikki vaatimukset ja viimeistelyn segmentit. Näiden sarjojen Wohlhaupter viimeistelytyökalut ovat suuremmilla halkaisijoilla toteutettu kevytrakenteisena Alu-Line mallina. Tasapainoitettu Tasapainoitus digitaalisesti 8

9 VIIMEISTELY Edullisesti takatasausta Edullisemmassa Wohlhaupterin 310 sarjan avarrustyökaluissa ei ole automaattista tasapainotusta. Näitä työkaluja voidaan käyttää myös takatasaukseen kääntämällä palapidintä 180 helposti ja nopeasti Ø36 mm:stä alkaen. Edullisia työkaluja Ominaisuudet Avarrusalue Ø mm Ø mm Alu-Line Säätötarkkuus 0,002 mm halkaisijalla Pyörimisnopeus max rpm Läpijäähdytys Erityinen pinnoite suojaa työkalua korroosiota ja kulumista vastaan aina Ø 103 mm:iin saakka. Ø 100 mm:n alkaen 310 sarjan työkalut on valmistettu alumiinista. Ne ovat pinnoitettu kovalla ja kulumista kestävällä erikoispinnoitteella 9

10 TASAPAINOITETUT Työkalut sarjavalmistukseen Huippulaatuisilla työkaluilla on suuri säätöalue ja ne ovat aina tasapainoitettuja. Jo vuonna 1993 Wohlhaupter toi markkinoille ensimmäisenä valmistajana Balance -sarjan viimeistelytyökaluja, jotka oli varustettu automaattisella tasapainotuksella. Näiden työkalujen jatkuva edelleen kehittäminen takaa parhaan tuloksen suurilla lastuamisnopeuksilla ja uudenaikaisimmalla tekniikalla ja kaiken tämän jo Ø 20 millimetristä alkaen. Työkalut on valmistettu kevytrakenteisesti alumiinista 65 mm:stä lähtien. Myös tässä tekniikassa Wohlhaupter on toiminut pioneerina auttaen minimoimaan tuotantokustannuksia. Teräpää 364 Teräpää AluLine -rakenteella Sarjan 364 Balance ominaisuudet Avarrus Ø mm Automaattinen tasapainotus Säätötarkkuus Ø 0,002 mm Max rpm Alu-Line painosäästö jopa -50 % Vakio hienotasapainotus 10 gmm Minimaalivoitelu yhteensopiva (MMS) Takatasausmahdollista Ø 38 mm:stä alkaen Prosessiaikojen lyheneminen jopa 50 % Käyttöiän lisäys jopa 100 % Kaikkien mallien special pinnoite takaa pitkän suojan korroosiota ja kulumista vastaan Suuri tarkkuus myös pitkillä työkaluilla 10

11 TASAPAINOITETUT Jatkuva edelleenkehittäminen Balance avarruspäässä digitalisointi lisää käyttäjäystävällisyyttä ja siitä on tullut haluttu ominaisuus. Opto-elektroninen säädettävyys tekee µ:n tarkasta säädettävyydestä entistä helpompaa. Kevyt työkalu Myös Balance digital -sarjaa Wohlhaupter toimittaa AluLine -malleina 65 mm:n halkaisijasta lähtien. Tästä muodostuvat seuraavat edut: Kevyt työkalu rasittaa vähemmän karaa, vähemmän huoltotarvetta sekä koneistettavan reiän pyöreys ja pinnanlaatu ovat erinomaisia. 564 työkalusarjan Balance Digital Työkalu AluLine -rakenteella Alu-Line työkalujen ominaisuudet Jopa 50 %:n painonsäästö rasittaa vähemmän karaa Kova ja kulutuksenkestävä pinta erityisen pinnoitteen ansiosta Käytettävissä jopa m / min:n lastuamisnopeuksiin Ei ruostu Muut sarjan 564 Balance digital ominaisuudet Yksinkertainen käsittely Vähemmän susia helpon työkalusäädön ansiosta Tuotantokyvyn ja laadun parantaminen +/ säädöllä suoraan koneessa tapahtuvien µ:n tarkkojen mittakorjausten ansiosta LCD-näytön helppo lukeminen Vesi- ja pölysuojattu IP65 Maks. nopeus jopa rpm Takatasaus alkaen Ø 50 mm 11

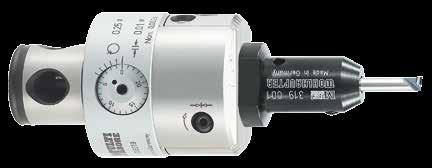

12 PRIMEBORE Taloudellinen vaihtoehto Taloudellinen täydennys Ø mm avarrusalueelle. Yli 30 vuoden MultiBore kokemukset yhteen työkaluun yhdistettynä. PrimeBore vakuuttaa joustavuudellaan ja yhteensopivuudellaan ja se painottaa näin uusia seikkoja universaalien Wohlhaupter-avarrinten alalla. Prime-Bore tarjoaa jokaiselle käyttäjälle sopivan ratkaisun ja se tekee vaikutuksen kattavalla ja optimaalisesti sovitetulla varustevalikoimallaan Ø mm:n avarrusaluetta varten. Tämän täydentää peruspaketti, mikä vastaa kaikkiin hinnalle, teholle ja laadulle asetettuihin vaatimuksiin Ø mm:n avarrusalueella. PrimeBore työkalu µ-tarkkuus mittana vuosikymmenten Kompakti rakenne, yleiskäyttöinen ja yhä edelleen myyntimenestys. Laaja työkaluvalikoima mahdollistaa käyttäjälle laajan käyttöalueen. Tämä työkalu soveltuu erinomaisesti myös erityisiin työstötarkoituksiin. Jopa ulkosorvaus on mahdollista käyttämällä erityisesti tähän kehitettyjä palapitimiä. PrimeBoren ominaisuudet Syöttötarkkuus halkaisijalla 0,002 mm nooniosäädöllä 4,5 mm:n säteittäinen iskunasetus Automaattisesti määritettävä teräasento Läpijäähdytys Käytettävissä jopa krs/min nopeuksissa Kiinnittimessä portaattomasti aksiaalisesti säädettävä pituustasaus 12

13 PRIMEBORE Laaja työstöalue Viimeistely yhdellä työkalulla Ø mm, on helppo käytettävyys digitaalinäytön avulla, suurin mahdollinen tarkkuus opto-elektronisella teräsäädöllä. DigiBore mahdollistaa näiden teknisten hienouksien lisäksi suuren lisävarustevalikoimansa avulla myös aksiaaliurituksen ja ulkosorvauksen. Nopeat ja µ:n tarkat säädöt koneessa lisäävät tuottavuutta. Asetus saavutetaan vain yhdellä täsmällisellä säädöllä ja säätöön tarvittava aika vähenee huomattavasti. DigiBore: Lyömätöntä tarkkuutta! DigiBoren ominaisuudet Avarrusalue Ø mm Aksiaaliuritus Ø mm Ulkosorvaus Ø mm Max rpm Syöttötarkkuus halkaisijalla 0,002 mm Opto-elektroninen liikkeenmittaus Automaattinen tasapainotus Minimaalivoitelusopiva (MMS) Järjestelmäriippumaton MVS liitoksen tai HSK liitännän ansiosta Yleiskäyttöinen, laaja lisätarvikevalikoima Yksinkertainen käsittely µ:n tarkat mittakorjaukset digitaalinäytöllä lisäävät tuottavuutta ja laatua Hylkyprosentin lasku 13

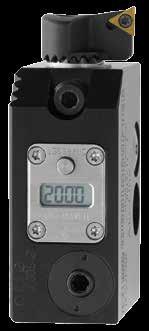

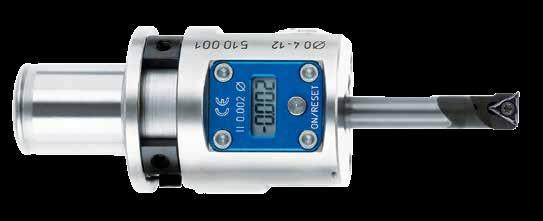

14 PIENET HALKAISIJAT Tarkkuus, laatu ja teho Paranna nyt tarkkuutta, laatua ja tehoa pienten reikien viimeistelyssä. Wohlhaupterin kahdella uudella, nopealla ja yleiskäyttöisellä avarrintyökalulla, jotka on varustettu digitaalinäytöllä, soveltuu halkaisijoille tarkkuus Ø 0,4-34 mm. Voit luottaa Wohlhaupterin 510-sarjan digitaalityökalujen hyväksi havaittuun opto-elektroniseen säätöön. Pienin avarrin digitaalinäytöllä Pienin digitaalinäytöllä varustettu avarrin maailmassa on malli Suurin sallittu enimmäisnopeus on rpm. Rungon halkaisija on 40 mm. Pienikokoisuutensa ansiosta se soveltuu erinomaisesti kompakteihin koneisiin, joiden karakoko on SK 30 tai HSK 40. Erinomainen työkalu kompakteihin koneisiin Digital 510 Sarjan 510 ominaisuudet helppokäyttöisyys digitaalinäytön ansiosta Säätötarkkuus halkaisijalla 0,002 mm 1,2 mm:n säteittäinen liike Aksiaalisesti säädettävä pidin automaattisesti määritettävä teräasento Läpijäähdytys Manuaalinen hienotasapainotus mahdollisuus vesi- ja pölysuojattu IP65:n mukaan Suurempi avarrin Suuremman avartimen ( ) rungon halkaisija on 50 mm. Se täydentää valikoimaa optimaalisesti DigiBoren suuntaan ja erottuu suorituskyvyllään, kun reiän halkaisija on enintään 34 mm ja enimmäisnopeus rpm. Erityisesti molemmille työkaluille suunniteltu täydellinen lisävarustevalikoima, joka on joustava, tehokas ja erittäin tarkka. Vakuutu itse tehokkaiden työkalujen suorituskyvystä ja esitä meille haaste. 14

15 PIENET HALKAISIJAT Tarkkuutta vaativaan työstöön Vuosikymmeniä ympäri maailmaa hyväksi todetuilla viimeistelyyn tarkoitetuilla MultiBore -avarrustyökaluillaan Wohlhaupter tarjoaa kattavimman tuotevalikoiman reikien avarrukseen tutulla laadulla. Erittäin laaja sovellusalue, materiaalien valikoima sekä helppo käsittely takaavat ihanteellisen työkaluratkaisun erilaisiin työstötarkoituksiin. Sarjan 248 avartimet ovat suunniteltu tarkkuutta vaativien reikien työstöön. Niiden kompakti rakenne mahdollistaa käytön suurilla pituuksilla. Työkaluissa on kierre kartiomaisiin kiinnitysvarsiin kiinnittämistä varten. Näin taataan helppo ja nopea kiinnitys. Välikappaleita käyttämällä nämä työkalut ovat yhteensopivia vastaavien MultiBore -moduulien kanssa. Sarjan 248 avarrin Sarjan 248 ominaisuudet Avarrusalue Ø 3,7-30,2 mm Kompaktirakenne Syöttötarkkuus halkaisijalla 0,01 mm Max rpm Portaaton pituussäätö jopa 10 x D Lieriövarsikiinnitys Voidaan sovittaa MultiBore -järjestelmään Sisäinen lastuamisnesteen syöttö terään asti 15

16 SUURET HALKAISIJAT Joustavuutta suurissa mitoissa Avarrus alueella Ø mm. Wohlhaupter modulaarinen kiskoratkaisu mahdollistaa sisäsorvauksen laajassa mittakaavassa, kaikkine etuineen: Taaten reikien korkeanlaadun ja lyhyet työstöajat. Olipa kyse rouhintatai viimeistelyavarruksesta tai näiden yhdistelmästä Combiline teräpäällä. Wohlhaupter modulaarinen rakenne mahdollistaa lukemattomia käyttömahdollisuuksia ja siten parhaan mahdollisen joustavuuden ja lopputuloksen. Sarjan 337 ominaisuudet Syöttötarkkuus halkaisijalla 0,01 mm Max rpm Myös takatasaus mahdollista Alumiininen kevytrakenne Lastuamisnesteen läpisyöttö Myös CombiLine työstöön Työkalusarja 337 Muut sarjan 537 ominaisuudet Syöttötarkkuus digitaalinäytöllä Ø 0,002 mm LCD näytön ansiosta helppo lukea Työkalusarja 537 Ominaisuudet Monipuoliset työstömahdollisuudet modulaarisen rakenteen ansiosta Suuret lastuamisnopeudet Lyhyet työstöajat D60-kiinnitys suurille halkaisijoille D40-kiinnitys Ø mm:n heikompitehoisille koneille Mukava työkalujen käsittely asennuksesta työkalun esiasetukseen Painonsäästö jopa 50 % Kaikki AluLine kevytrakenteen edut Yksinkertainen käsitellä Laaja valikoima sovelluksia Erinomainen pinnanlaatu Pitkä käyttöikä 16

17 COMBI-LINE YHDISTELMÄTYÖKALU Rouhinta ja viimeistely samassa Rouhinta- ja viimeistelytyöstö yhdellä työkierrolla, säätötarkkuus 0,002 mm. porrastetulla tai samantasoisella leikkuulla välillä Ø 24, mm. Wohlhaupter Combi-Line: kaksinkertainen tuottavuus, yhdistettynä MultiBore -sarjan joustavuuteen. Tuotantopäällikön unelma. Samalla työkalulla rouhinta ja viimeistelytyöstöä Ominaisuudet Kaksi työkalua yhdessä Rouhinta- ja viimeistelytyöstö yhdellä työskentelykerralla ja jopa IT6-sovitteet Avarrusalue Ø 24,5-201 mm teräsmallissa säätö nooniolla Avarrusalue Ø mm lähtien modulaarisella kiskovalikoimalla, säätö digitaalinäytöllä Syöttötarkkuus halkaisijalla 0,002 mm Max rpm (2 000 rpm alumiinikiskolla) Erikoistyöstöt yksilöllisillä palapitimillä Porauksen täsmällisempi samankeskisyys Makasiinipaikan säästö Tuottavuuden lisäys jopa 60 % Pää- ja sivuaikojen väheneminen koneella Pienemmät teräkustannukset 17

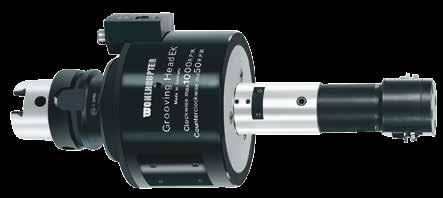

18 UUSINTA TEKNIIKKAA Innovaatioita sarjatuotantoon Puhdasta innovaatiota sisä- ja ulkopuoliseen uritukseen sarjatuotannossa. Uraa uurtava Wohlhaupterin urituspää yhdistää suoralinjaisen yksiteräisen syötön ja moniteräisen pyöröjyrsinnän. Legendaarinen Wohlhaupter UPA teräpää, huipputekniikkaa jo yli 70 vuoden ajan tasonsorvauksessa, avartamisessa ja kartiosorvauksessa sekä kierteittämisessä yksittäiseen ja sarjavalmistukseen. Kokoina UPA 3, UPA 4 ja UPA 5-S6 ovat vielä nykyäänkin kysyttyjä ja käytettyjä teräpäitä koneistamoissa. UPA teräpää EK-urituspää Ominaisuudet Pinnan laadun parantuminen Työstöaikojen väheneminen jopa 80 % Prosessivarmuutta elektronisella työkaluvalvonnalla Yksinkertainen käyttö Ongelmaton integrointi koneohjaukseen Suunniteltu jokaiselle työstökeskukselle Kattava huoltopaketti Yksinkertainen tai kaksoisuritus yhdessä työvaiheessa Takaa taloudellisen ja tehokkaan sarjatuotantoprosessin 18

19 TYÖKALUT 3D-MALLEINA Tool-Architect verkossa Wohlhaupter on julkistanut web-pohjaisen työkaluhallinta-ohjelmiston, jolla pystytään itse suunnittelemaan työkalu omaan tarpeeseen soveltuvaksi. Ohjelmisto on täysin ilmainen. Ohjelman avulla työkalun suunnitteleminen on helppoa ja näet sen heti 2D tai 3D mallina. Työkalukirjasto sallii myös valmiin työkalukokonaisuuden lataamisen omalle koneelle, jolloin esimerkiksi työkalusimulaatiot helpottuvat. Asetukset osiosta voi valita käyttökieleksi joko saksan tai englannin. Muut kielivaihtoehdot ovat tulossa myöhemmin. Työkalukokoonpanoja voi myös tallentaa ohjelmaan myöhempää käyttöä varten. Tämä helpottaa työskentelyä, jos esimerkiksi suunnitteilla on useita samanlaisia työkaluja. Vanhasta mallista mm. pituuden muutos onnistuu hetkessä, ilman että koko prosessia tarvitsee aloittaa alusta. Voit pyytää meiltä kokoamastasi työkalusta tarjouksen helposti ja nopeasti. Ohjelman löydät sivuiltamme: Tool-Architect ohjelma Edut Helposti ihanteellinen työkaluyhdistelmä käyttötarkoitustasi varten Suunnittele ja kokoa työkalukokonaisuus helposti itse Tarkastele koottua työkalua 3D-mallina Tallenna haluamasi työkalukokonaisuudet Tarjouskyselyjen helppous suoraan sovelluksesta 19

20 MODULIJÄRJESTELMÄT Kierreliitos Tarkka liitos mahdollistaa suuret työstövoimat. Helppo koota ja purkaa. Ovat yhteensopivia adapterin kanssa beta moduliin. Sivuruuviliitos On erittäin joustava eri komponenttien kesken. Sopivat yhteen muiden järjestelmien kanssa. Suuri kosketuspinta-ala ja kiilaliitos mahdollistaa suuret työstövoimat. Helppo käsitellä. Yhteensopiva adapterin kanssa alpha moduliin. Alpha moduli kierreliitoksella Beta moduli sivuruuviliitoksella Alpha moduli Capto-malli 20

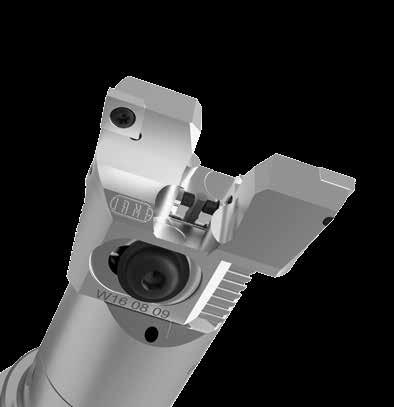

21 ROUHINTA Rouhinta Patentoitu rouhintatyökalun kiinnitystapa mahdollistaa helpon ja nopean säädön. Ohjauspinnat ohjaavat työstövoimat rungon suuntaisesti, joka takaa parhaimman mahdollisen toimivuuden, tehokkuuden ja tukevuuden. Työstövoimat suuntautuvat nuolien mukaisesti runkoa vasten Kaksi rouhintaelementtiä Edut Kaksi rouhintaelementtiä Aksiaali säädettävyys teräelementeille Molemmat elementit yksilöllisesti säädettäviä ISO yhteensopivat palapesät Läpijäähdytys Tarkka uudelleen asemointi Helppo käyttää ja mitata 21

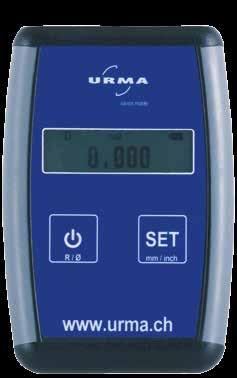

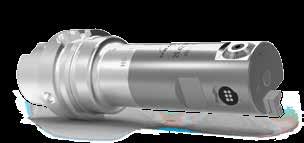

22 VIIMEISTELYPÄÄ Viimeistelypää 1 µm tarkkuudella Yhden myyn tarkkuudella oleva viimeistelypää toimitetaan aina DigiTec yksikön kanssa. DigiTec yksikkö mahdollistaa helpon ja visuaalisen ulkoisen yksikön käytön lukulaitteena työkalua säädettäessä. Tämä takaa sen, että työkalun sisälle ei missään olosuhteissa pääse kertymään nesteitä, kun sitä ei jouduta avaamaan esimerkiksi pariston vaihdon yhteydessä. DigiTec yksikkö kiinnittyy helposti magneetilla tarvittavaan paikkaan säätämisen helpottamiseksi. Viimeistelymoduuleja on saatavilla sekä alpha että beta malleihin. Alpha moduli: Halkaisija Ø Pituus L Beta moduli: Halkaisija Ø Pituus L DigiTec -yksikkö 22

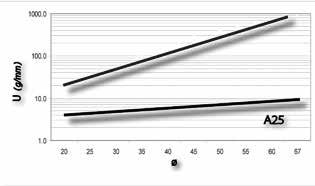

23 VIIMEISTELYPÄÄ Tasapainoituksen edut Helposti tasapainoitettavan terän etuna on halkaisijasta riippumaton hienotasapainotus eri halkaisijoille. Tämä mahdollistaa paljon suuremmat leikkuunopeudet ja paremman pinnanlaadun tavanomaisiin viimestelypäihin verrattuna. Investointi mikä maksaa itsensä takaisin! Viimeistelypää R a 0,8 µm R t 4 µm N6 Helppo tasapainotus halkaisija-asteikon avulla Edut Parempi pinnanlaatu Vähemmän värinöitä Pyöreämmät reiät Parempi teräpalan kestoikä Vertailu A25 mallin ja tavallisen viimeistelypään kesken. 23

24 TASAPAINOITETTU VIIMEISTELYPÄÄ Tasapainoitettu Digitec viimeistelypää Tasapainoitetun DigiTec viimeistelypään tarkkuus on 2 µ. Se on tasapainoitettavissa eri halkaisijoille tarpeen mukaan. DigiTec -yksikkö mahdollistaa helpon ja visuaalisen ulkoisen yksikön käytön lukulaitteena työkalua säädettäessä. Tämä takaa sen, että työkalun sisälle ei missään olosuhteissa pääse kertymään nesteitä, kun sitä ei jouduta avaamaan esimerkiksi pariston vaihdon yhteydessä. DigiTec yksikkö kiinnittyy helposti magneetilla tarvittavaan paikkaa säätämisen helpottamiseksi. Viimeistely moduuleja on saatavilla sekä alpha että beta malleihin. Alpha moduli Halkaisija Ø Pituus 40 Beta moduli Halkaisija Ø Pituus L50-90 DigiTec -yksikkö 24

25 TÄYSKOVAMETALLIPUOMIT Täyskovametellipuomit Täyskovametallisia avartimia on saatavana seuraavissa kokoluokissa: Alpha moduli kierreliitoksella Alpha moduli Halkaisija Ø Pituus L Beta moduli Halkaisija Ø Pituus L Beta moduli sivuruuviliitoksella 25

26 ULKOPUOLINEN JYRSINTÄ Ulkopuolinen jyrsintä Kappaleiden akselijyrsintään on saatavana useita eri vaihtoehtoja aina rouhinnasta Digi- Tec hienosäätöyksiköllä oleviin ratkaisuihin. Näihin elementteihin on myös mahdollista liittää esimerkiksi otsapisto jyrsintään soveltuvia pitimiä. Halkaisija-alue 9-35 mm Halkaisija-alue mm IntraMax ø mm 26

27 ROUHINTA JA VIIMEISTELY Rouhinta ja viimeistely samanaikaisesti Intramax / Megamax jyrsimellä voidaan rouhia ja viimeistellä samanaikaisesti. Teräpalaelementtejä löytyy useille eri ISO standardi palamalleille, mikä mahdollistaa erittäin tehokkaan tuotannon. Tämä mahdollistaa sen, että yhdellä työkalulla pystytään sekä rouhimaan, että viimeistelemään samalla kertaa. Näin säästetään työstökoneen makasiinissa työkalupaikkoja sekä pystytäään helposti tehostamaan tuotantoa ja lyhentämään koneistusaikaa. Teräelementtien säätö myös aksiaalisuuntaisesti mahdollistaa laajat käyttökohteet eri materiaaleille ja työstönopeuksille. Työkaluja on saatavilla läpi koko alueen ø mm. IntraMax RFP yhdistelmä Edut Alhaiset investointikustannukset Lyhempi lastuamisaika Parempi pinnanlaatu H7 toleranssiluokat yhdellä läpiajolla 27

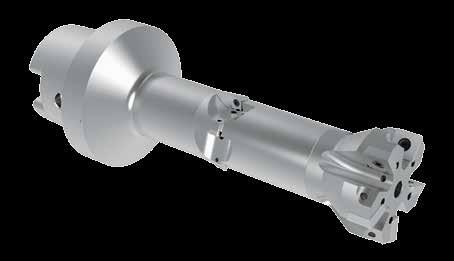

28 ERIKOISTYÖKALUT Tehokkuutta työskentelyyn Yhä useammin erikoistyökaluratkaisuilla päästää parempaan tuottavuuteen kustannusten kuitenkaan kasvaessa. Erikoistyökalut mahdollistavat usean työvaiheen samanaikaisuuden tai vaikeiden muotojen valmistamisen tehokkaammin kuin nykyisellä työtavoilla tehtäessä. Ohessa vain muutamia esimerkkejä työkaluista, jolla asiakkaan ongelmiin on löydetty tehokkuutta lisää. Kotimainen teollisuus on kappalekohtaisilla erikoistyökaluratkaisuilla saavuttanut satojen jopa tuhansien työtuntien säästöt konetta kohden. 28

29 ERIKOISTYÖKALUT 29
