GESIPA G-Speed GESIPA -uutuus, G-Speed -vetoniitti, tarjoaa nopeutta ja luotettavuutta liittessä metallia, muovia, komposiittimateriaaleja sekä elektroniikan komponenttej toisiinsa.

2 GESIPA G-Speed GESIPA -uutuus, G-Speed -vetoniitti, tarjoaa nopeutta ja luotettavuutta liittessä metallia, muovia, komposiittimateriaaleja sekä elektroniikan komponenttej toisiinsa. Verrattuna tavanomaisiin, mekaanisiin kiinnitysjärjestelmiin G-Speed seuraavat edut: Nopeampi niittausnopeus Hyvät tärinänkesto-ominaisuudet Ihanteellinen massatuotantoon Luotettava liitäntä Useilla eri kokoisilla vetoniiteillä on mahdollista saada optimaalinen niittausliitos, riippuen käyttökohteesta. Vetoniittien käyttökohdevalikoima on ilmaistu selkeästi karatankojen värikoodeilla. Vetoniitit toimitetaan kertakäyttöisinä karatankoina, jolloin niittausnopeus ja käyttöturvallisuus paranevat. Karakokoluokkien luokittelu: G-Speed-niitin halkaisija () Reiän halkaisija () Kun niitti on asennettu kohteeseen, GESIPA-Speed Rivet-työkalu syöttää seuraavan vetoniitin automaattisesti uutta niittausta varten. Nopeat karatankojen vaihdot takaavat merkittävän ajan säästön niittaustyöskentelyssä. Karatankojen pituudessa on kaksi vaihtoehtoa: Pituus 485, vakiosuukappaleelle Pituus 510, pitkille ja kaareville suukappaleille Tavallinen ylisuuri ylisuuri (pyynnöstä) 3. ylisuuri (pyynnöstä) The experts in blind riveting

GESIPA G-Speed Alu Kupukanta Niitin runko D 1 x L Kiinnitysalue Niittien lukumäärä karalla ± 1 Määrä per rasia Karan pituus suukappaleelle 3.2 3.2 x 4.0 1.0-3.0 59 20,000 3.2 x 5.5 1.0-4.

3 GESIPA G-Speed Alu Kupukanta Niitin runko D 1 x L Kiinnitysalue Niittien lukumäärä karalla ± 1 Määrä per rasia Karan pituus suukappaleelle x , x , x , x ,000 S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) Alu Uppokanta Niitin runko D 1 x L Kiinnitysalue Niittien lukumäärä karalla ± 1 Määrä per rasia Karan pituus suukappaleelle 3,2 3.2 x , x , x , x ,500 S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) The experts in blind riveting 3

GESIPA G-Speed Teräs Kupukanta Niitin runko D 1 x L Kiinnitysalue Niittien lukumäärä karalla ± 1 Määrä per rasia Karan pituus suukappaleelle 3.2 3.2 x 4.0 1.0-3.0 59 20,000 3.2 x 5.5 1.0-4.

4 GESIPA G-Speed Teräs Kupukanta Niitin runko D 1 x L Kiinnitysalue Niittien lukumäärä karalla ± 1 Määrä per rasia Karan pituus suukappaleelle x , x , x , x , x , x ,000 S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) Teräs Uppokanta Niitin runko D 1 x L Kiinnitysalue Niittien lukumäärä karalla ± 1 Määrä per rasia Karan pituus suukappaleelle 3,2 3.2 x , x , x , x ,500 4,0 4.0 x , x ,500 S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) The experts in blind riveting

5 GESIPA G-Speed G-Speed istä on saatavilla monia eri versioita. Yksittäiset ominaisuudet on mainittu alla olevassa mahdollisten yhdistelmien taulukossa. Pään muoto Materiaali Niitin runko-ø Niitin rungon pituus Kupukanta Uppokanta Alumiini Teräs Esimerkki: Uppokanta - teräs x 10.0 G-Speed käyttökohteiden valikoima: Niitin rungon pituus Kiinnitysalue Taulukko leikkausvoimat G-Speed kupukanta alumiini ja teräs Niitti Ø Alumiini Leikkausvoima N (kp) Teräs Leikkausvoima N (kp) Max. kärjen korkeus Max. kärki Ø (61) 1,060 (108) (75) 1,300 (133) ,250 (127) 2,400 (245) G-Speed uppokanta alumiini ja teräs Niitti Ø Alumiini Leikkausvoima N (kp) Teräs Leikkausvoima N (kp) Max. kärjen korkeus Max. kärki Ø (61) 1,060 (108) (75) 1,300 (133) ,250 (127) 2,400 (245) The experts in blind riveting 5

Uusi teknologia GESIPA lta MADE IN GERMANY Paineilmakäyttöiset Speed Rivet-niittaustyökalut lyhyillä sykliajoilla ja GESIPA

Speed Rivet-teknologia on vetoniittien asennustekniikka, joka mahdollistaa korkean työtahdin ja lyhyet sykliajat kätevien

elektroniikkateollisuudessa, kotelointien valmistuksessa, kodinkoneteollisuudessa, valaistusvalmistuksessa,

Uusissa Speed Rivet-työkaluissa yhdistyvät vuosikyenten pituinen kokemus vetoniittaustyökaluista sekä tunnetun GESIPA Taurus

6 Uusi teknologia GESIPA lta MADE IN GERMANY Paineilmakäyttöiset Speed Rivet-niittaustyökalut lyhyillä sykliajoilla ja GESIPA TAURUS -sarjan voittamattomilla eduilla asettavat uudet standardit vetoniittityökalujen markkinoille. Speed Rivet-teknologia on vetoniittien asennustekniikka, joka mahdollistaa korkean työtahdin ja lyhyet sykliajat kätevien karatankojen sekä automaattisen vetoniittien syötön ansiosta. Speed Rivet-teknologiaa käytetään. elektroniikkateollisuudessa, kotelointien valmistuksessa, kodinkoneteollisuudessa, valaistusvalmistuksessa, DINliitinvalmistuksessa sekä ilmailussa. Speed-Rivet teknologia täydentää GESIPA :n tuotevalikoiman. Uusissa Speed Rivet-työkaluissa yhdistyvät vuosikyenten pituinen kokemus vetoniittaustyökaluista sekä tunnetun GESIPA Taurus -sarjan parhaat ominaisuudet. GESIPA -insinöörien päätavoite oli kehittää Taurus 1 Speed Rivet-työkalusta turvallinen, nopea ja luotettava yhdistettynä ergonomisesti muotoiltuun ja kevyeen rakenteeseen. 6 The experts in blind riveting

TAURUS 1 Speed Rivet Paineilmakäyttöinen vetoniittityökalu, joka mahdollistaa korkean

Työskentelyalue Vetoniittityökalu on suunniteltu asentamaan Speed Rivetvetoniittejä 2.4-4.

Tekniset tiedot Vetovoima: 2,700 N Vetopituus: 26 Käyttöilmanpaine: 5-7 bar Letkuliitin: 6

8 kg Varusteet Ripustin keventimelle Kumipohja 145 7684 Edut Korkea työtahti, lyhet

7 TAURUS 1 Speed Rivet Paineilmakäyttöinen vetoniittityökalu, joka mahdollistaa korkean työtahdin ja lyhyet sykliajat. Työskentelyalue Vetoniittityökalu on suunniteltu asentamaan Speed Rivetvetoniittejä , AL ja ST sekä 4,0 saakka RST. Tekniset tiedot Vetovoima: 2,700 N Vetopituus: 26 Käyttöilmanpaine: 5-7 bar Letkuliitin: 6 Ø (1/4 ) Paino: 1.8 kg Varusteet Ripustin keventimelle Kumipohja Edut Korkea työtahti, lyhet sykliajat Turvallinen työskentely kertakäyttöisten karatankojen ansiosta Ergonominen rakenne, joka perustuu Taurus -sarjaan Kevyt ja kompakti muotoilu Pehmustettu kädensija vähentää työn rasittavuutta Nopea ja yksinkertainen karatankojen vaihtamien i VIDEO Mitat :inä The experts in blind riveting 7

Työkalu toimitetaan ilman suukappaletta Tekniset tiedot Vetovoima: 5.400 N Vetopituus: 30 Käyttöilmanpaine: 5-7 bar Letkuliitin: 6 Ø (1/4 ) Paino: 2.

8 TAURUS 2 Speed Rivet Paineilmakäyttöinen vetoniittityökalu, joka mahdollistaa korkean työtahdin ja lyhyet sykliajat Työskentelyalue Vetoniittityökalu on suunniteltu asentamaan Speed Rivetvetoniittejä 2,4-6,4, kaikki materiaalit (AL, ST ja RST). Työkalu toimitetaan ilman suukappaletta Tekniset tiedot Vetovoima: N Vetopituus: 30 Käyttöilmanpaine: 5-7 bar Letkuliitin: 6 Ø (1/4 ) Paino: 2.0 kg Varusteet Ripustin keventimelle Kumipohja Edut Korkea työtahti, lyhyet sykliajat Turvallinen työskentely kertakäyttöisten karatankojen ansiosta Ergonominen rakenne, joka perustuu Taurus -sarjaan Kevyt ja kompakti muotoilu Pehmustettu kädensija vähentää työn rasittavuutta Nopea ja yksinkertainen karatankojen vaihtaminen Mitat :inä 8 The experts in blind riveting

TAURUS 1 Speed Rivet Axial eco Aksiaalinen, pystysuorassa toimiva paineilmakäyttöinen vetoniittipihti erikoiskohteisiin 145 7692 Työskentelyalue Vetoniittityökalu on suunniteltu aentamaan Speed

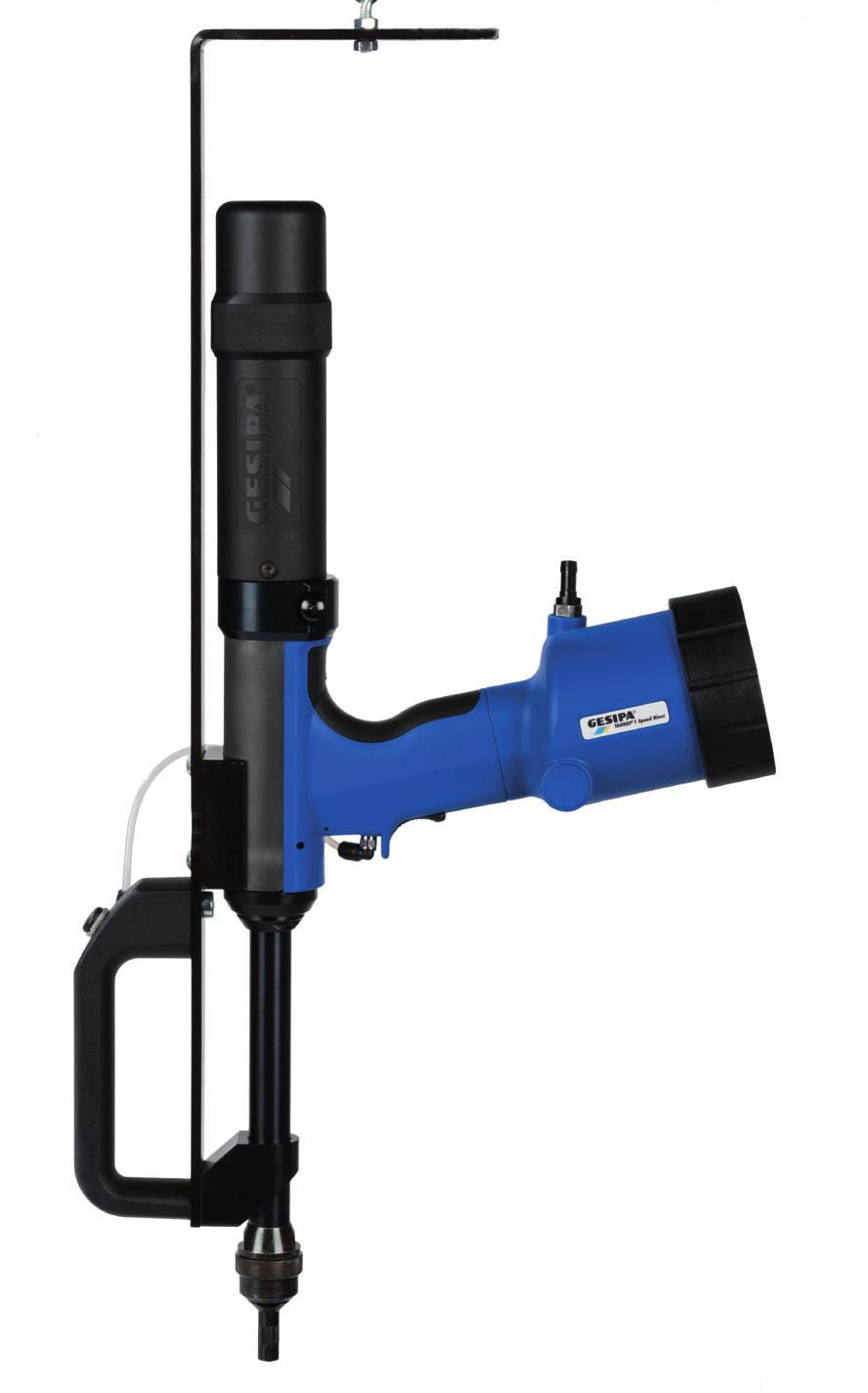

9 TAURUS 1 Speed Rivet Axial eco Aksiaalinen, pystysuorassa toimiva paineilmakäyttöinen vetoniittipihti erikoiskohteisiin Työskentelyalue Vetoniittityökalu on suunniteltu aentamaan Speed Rivetvetoniittejä 2,4-4,8, AL ja ST sekä 4,0 saakka RST. Työkalu toimitetaan ilman suukappaletta Tekniset tiedot Vetovoima: 2,700 N Vetopituus: 26 Käyttöilmanpaine: 5-7 bar Letkuliitin: 6 Ø (1/4 ) Paino: 3.0 kg Varusteet Ripustin keventimelle Kumipohja Edut Suunniteltu kiinteisiin asennuksiin tuotantolinjoilla tai puoliautomaattisilla työasemilla Erittäin käytännöllinen vetoniittien asentamiseen paikoissa, jotka vaativat pystysuoran asennusmenetelmän Työkalu voidaan ripustaa keventimeen Korkea työtahti, lyhyet sykliajat Turvallinen työskentely kertakäyttösten karatankojen ja lisävarusteena saatavan automaattisen pysäytyksen ansiosta Ergonominen rakenne, joka perustuu Taurus -sarjaan Kevyt ja kompakti muotoilu Pehmustettu kädensija vähentää työn rasittavuutta Nopea ja yksinkertainen karatankojen vaihtaminen Mitat :inä The experts in blind riveting 9

TAURUS 2 Speed Rivet Axial eco Aksiaalinen, pystysuorassa toimiva paineilmakäyttöinen vetoniittipihti erikoiskäyttökohteisiin 145 0931 Työskentelyalue Vetoniittityökalu on suunniteltu asentamaan

10 TAURUS 2 Speed Rivet Axial eco Aksiaalinen, pystysuorassa toimiva paineilmakäyttöinen vetoniittipihti erikoiskäyttökohteisiin Työskentelyalue Vetoniittityökalu on suunniteltu asentamaan Speed Rivetvetoniittejä 2,4-6,0 kaikki materiaalit (AL, ST ja RST) Työkalu toimitetaan ilman suukappaletta Tekniset tiedot Vetovoima: N Vetopituus: 30 Käyttöilmapaine: 5-7 bar Letkuliitin: 6 Ø (1/4 ) Paino: 3.3 kg Varusteet Ripustin keventimelle Kumipohja Edut Suunniteltu kiinteisiin asennuksiin tuotantolinjoilla tai puoliautomaattisilla työasemilla Erittäin käytännöllinen vetoniittien asentamiseen ja paikoissa, jotka vaativat pystysuoran asennusmenetelmän Työkalu voidaan ripustaa keventimeen Korkea työtahti, lyhyet sykliajat Turvallinen työskentely kertakäyttöisten karatankojen ja lisävarusteena saatavan automaattisen pystytyksen ansiosta Ergonominen rakenne, joka perustuu Taurus-sarjaan Kevyt ja kompakti muotoilu Pehmustettu kädensija vähentää työn rasittavuutta Nopea ja yksinkertainen karatankojen vaihtaminen 106 Mitat :inä 10 The experts in blind riveting

Varusteet GESIPA Speed Rivet-työkaluihin Leviävä suukappale ilman avausmekanismia Mitat :inä Leviävät suukappaleet soveltuvat käyttökohteisiin, jotka

levyjen taivutetut reunat, urat ja syvennykset Tavallinen Pidennetty Niitti Ø () Ø d () Ø D () 3.2 145 7753 6 10.5 4.0 145 7754 7.5 12 4.

8 145 7758 9 14 L1 () L2 () 31 64 57 90 Leviävä suukappale avausmekanismillä Leviävä suukappale varustettuna avausmekanismillä helpottaa ja nopeuttaa

2 145 0909 6 10.5 4.0 145 0910 7.5 12 4.

11 Varusteet GESIPA Speed Rivet-työkaluihin Leviävä suukappale ilman avausmekanismia Mitat :inä Leviävät suukappaleet soveltuvat käyttökohteisiin, jotka ovat helposti saavutettavissa Pidennetyt suukappaleet soveltuvat käyttökohteisiin, jotka ovat vaikeain saavutettavissa. levyjen taivutetut reunat, urat ja syvennykset Tavallinen Pidennetty Niitti Ø () Ø d () Ø D () L1 () L2 () Leviävä suukappale avausmekanismillä Leviävä suukappale varustettuna avausmekanismillä helpottaa ja nopeuttaa karatankojen asentamista mitat :inä Tavallinen Pidennetty Niitti Ø () Ø d () Ø D () L1 () L2 () Karajousi Niitti Ø () Tavallinen karajousi on sopiva käytettäväksi tavallisten suukappaleiden kanssa, avausnekanismilla tai ilman Pidennetty karajousi on sopiva käytettäväksi pidennettyjen suukappaleiden kanssa, avausmekanismillä tai ilman Tavallinen Pidennetty The experts in blind riveting 11
