TITEXin XD -teknologia: Uusi ulottuvuus syvänreiänporauksessa.

Transkriptio

1 TITEXin XD -teknologia: Uusi ulottuvuus syvänreiänporauksessa.

2 XD -teknologia TITEXiltä tulevaisuuden huipputeknologiaa, jo Syvän reiän porauksella jopa 30 x d syvyyteen ilman välinostoa Metallia työstävässä teollisuudessa tuotetaan lukuisia syviä reikiä. Nykyään tähän työhön eniten käytössä olevilla poraustyökaluilla, kuten kanuunaporilla ja pikateräsporilla, kuluu erittäin paljon aikaa. Yleisesti ottaen mitä syvemmälle porataan, sitä vaikeammaksi poraus muodostuu. TITEX on panostanut voimakkaasti tälle alueelle ja vienyt työkalusuunnittelua pidemmälle kuin koskaan kehittämällä täyskovametallisen, jäähdytyskanavalla varustetun kierukkaporan. Näitä kierukkaporia voidaan käyttää useimmissa A 6985 TFP XD30, 8 mm (Kuva luonnollista kokoa) Vakiovarsi on DIN 6535 HA mukainen 4 ohjausreunaa (alkaen XD12 ja Ø 5 mm) Lastuava aine: Mikroraekovametalli K 30 F Tuotteen edut: Lastuava aine: mikroraekovametalli K 30 F on kulutusta kestävä ja sitkeä Pinnoite: TINAL FUTURA TOP (TFT) (XD8 ja XD12) sekä TINAL FUTURA POINT pinnoite (TFP) varmistavat optimaalisen lastujen kuljetuksen Erikoiskärkigeometrialla maksimilastuamisteho XD -teknologia = Syvävaikuttavat porat. Kuusinkertainen tuottavuus verrattuna kanuunaporiin tai pikateräsporiin. Suuret lastuamisnopeudet ja suuret syötöt, joten tunkeutumisnopeus on suuri Syvänreiänporaus ilman välinostoja

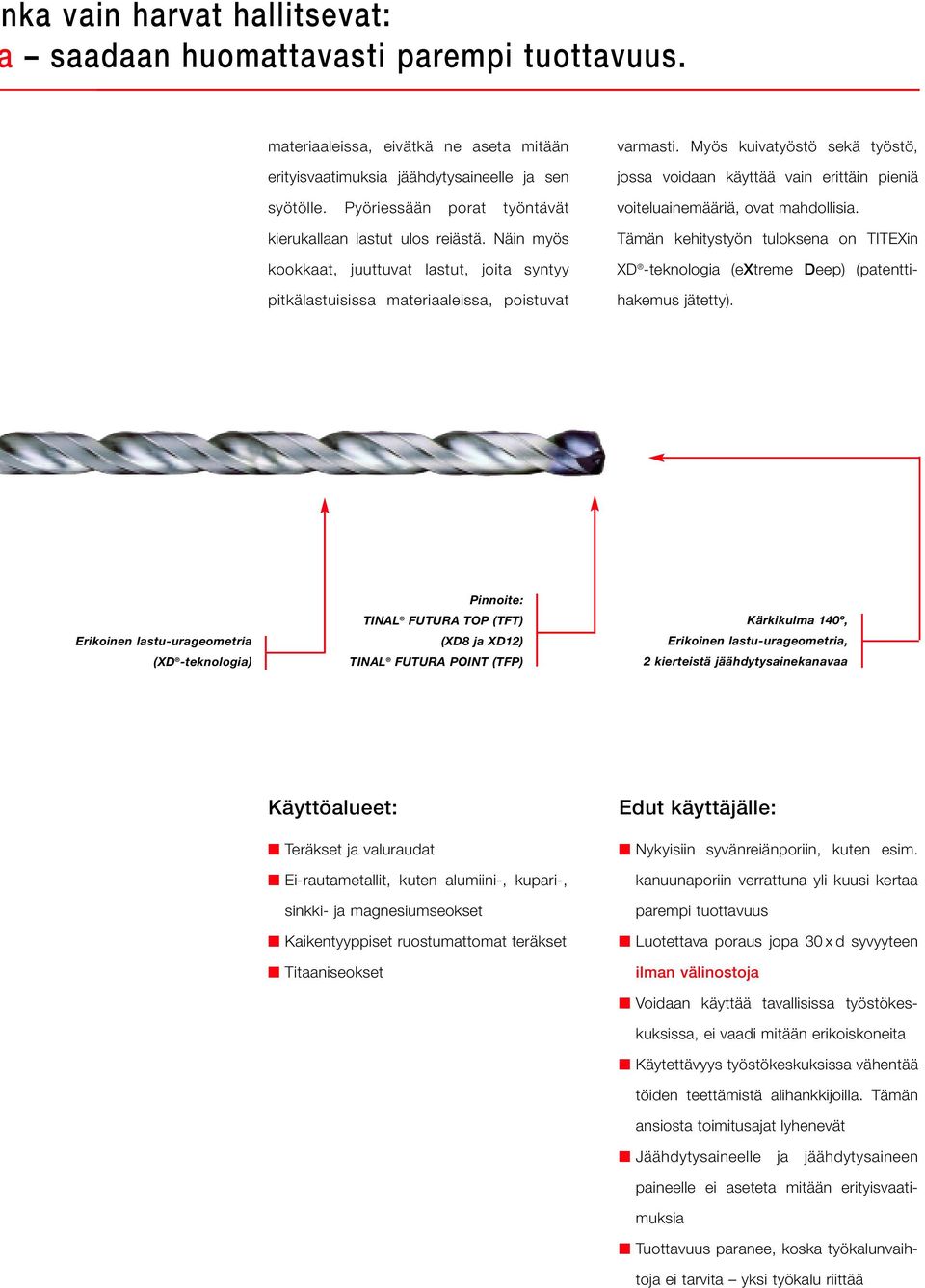

3 nka vain harvat hallitsevat: saadaan huomattavasti parempi tuottavuus. materiaaleissa, eivätkä ne aseta mitään erityisvaatimuksia jäähdytysaineelle ja sen syötölle. Pyöriessään porat työntävät kierukallaan lastut ulos reiästä. Näin myös kookkaat, juuttuvat lastut, joita syntyy pitkälastuisissa materiaaleissa, poistuvat varmasti. Myös kuivatyöstö sekä työstö, jossa voidaan käyttää vain erittäin pieniä voiteluainemääriä, ovat mahdollisia. Tämän kehitystyön tuloksena on TITEXin XD -teknologia (extreme Deep) (patenttihakemus jätetty). Erikoinen lastu-urageometria (XD -teknologia) Pinnoite: TINAL FUTURA TOP (TFT) (XD8 ja XD12) TINAL FUTURA POINT (TFP) Kärkikulma 140º, Erikoinen lastu-urageometria, 2 kierteistä jäähdytysainekanavaa Käyttöalueet: Teräkset ja valuraudat Ei-rautametallit, kuten alumiini-, kupari-, sinkki- ja magnesiumseokset Kaikentyyppiset ruostumattomat teräkset Titaaniseokset Edut käyttäjälle: Nykyisiin syvänreiänporiin, kuten esim. kanuunaporiin verrattuna yli kuusi kertaa parempi tuottavuus Luotettava poraus jopa 30 x d syvyyteen ilman välinostoja Voidaan käyttää tavallisissa työstökeskuksissa, ei vaadi mitään erikoiskoneita Käytettävyys työstökeskuksissa vähentää töiden teettämistä alihankkijoilla. Tämän ansiosta toimitusajat lyhenevät Jäähdytysaineelle ja jäähdytysaineen paineelle ei aseteta mitään erityisvaatimuksia Tuottavuus paranee, koska työkalunvaihtoja ei tarvita yksi työkalu riittää

4 XD -teknologia tehokasta työstöä 8 x d 30 x d poraussyvyyksiin jäähdytyskanavalla ja uudella TFP-pinnoitteella*. XD -teknologian täyskovametalliset suurtehoporat perustuvat hyväksi koettuun malliin. Ne ovat sisäpuolisella jäähdytyskanavalla varustettuja erikoistyökaluja, jotka on suunniteltu 8 30 x d poraussyvyyksille ilman välinostoja. Ne mahdollistavat suuren lastuamistehon, koska lastuamisnopeus ja syöttö ovat suuret. Lyhyet lastut ja erinomaiset lastunpoisto-ominaisuudet takaavat, että lastuaminen on tehokasta ja varmaa ja että reiän ja pinnan laatu on erinomainen. XD30 Vääntömomenttikäyrä XD Poraus väh. v c + v f Porauksen aloitus Työarvot Porauksen lopetus XD25 XD20 XD16 XD8 XD12 XD16 merkitsee: XD -teknologia ja poraussyvyys 16xØ Luettelonro Tyyppi Normi Varsi Ø mm A6485TFT TITEX-normi DIN 6535 HA 3 20 mm XD8 A6585TFT TITEX-normi DIN 6535 HA 3 20 mm XD12 A6685TFP TITEX-normi DIN 6535 HA 3 12 mm XD16 A6785TFP TITEX-normi DIN 6535 HA 3 12 mm XD20 A6885TFP TITEX-normi DIN 6535 HA 4 8,5 mm XD25 A6985TFP TITEX-normi DIN 6535 HA 4 8,5 mm XD30 Välikoot ja erikoispituudet kysyttäessä. CATdesign CATdesign auttaa sinua määrittämään yksilöllisiä erikoisratkaisuja esim. halkaisijan ja poraussyvyyden suhteen. Määritä omat erikoistyökalusi interaktiivisesti, yksinkertaisesti ja nopeasti ja pyydä niistä tarjous. CATdesign-lomakkeet löydät TITEXin internet-sivulta osoitteella tai käyttämällä mytecshop- tai TECohjelmaa.

5 XD -teknologia käyttöesimerkkejä. Täyskovametalliset suurtehoporat XD12 ja XD30 käytössä: Suuret poraussyvyydet ilman välinostoja Täyskovametallipora Syöttönopeus v f (mm/min) tuottavuuden kasvu esim. 20 x d = 600% HSS-E-porat teknologia 200 Kanuunapora Suhteellinen poraussyvyys (l/d) XD -teknologia käyttöesimerkkejä. Luettelo nro A 6585 TFT A 6585 TFT A 6085 TFP A 6085 TFP A 6085 TFP Erikois Erikois Erikois Reikä Ø mm 4 10, ,35 Syvyys mm I/d 11 x d 8,8 x d 24 x d 18,6 x d 9,4 x d Materiaali AlSi9Cu3 C38N2 38MnSiVS5 GGG 40 Vetolujuus N/mm Kone koneistuskeskus konelinja koneistuskeskus koneistuskeskus koneistuskeskus Lastuamisnopeus v c m/min Syöttö/kierros f mm 0,08 0,2 0,1 0,24 0,28 Syöttönopeus v f mm/min Jäähdytys emulsio emulsio öljy emulsio emulsio Poran kestoikä Reikien lukumäärä Poran kesto m 160* , ,5 *Pora on yhä käyttökunnossa

6 XD -teknologian porausstrategia 10 mm pienemmille halkaisijoille ja 20 x d suuremmille lastu-uran pituuksille Syvän reiän poraus pitkillä täyskovametallityökaluilla on hyvin vaativa työstötehtävä. Suurilla kierrosnopeuksilla syntyvät keskipakovoimat voivat johtaa siihen, että pora katkeaa äkillisesti. Tällöin olennaisesti ratkaisevana tekijänä on poran pituus. Mitä kauemmaksi pora ulottuu istukasta, sitä pienemmäksi käyttökelpoinen kierroslukualue muodostuu. Myös työkalunvaihdossa suuret kiihdytysvoimat ja jyrkät suunnanvaihdot saattavat johtaa pitkien, hoikkien työkalujen katkeamiseen, minkä vuoksi työkalunvaihtoja on syytä välttää. Jotta XD -teknologian mahdollisuuksia voitaisiin hyödyntää täysimääräisesti, TITEX on kehittänyt erityisen porausstrategian. Porien kestoiän ja luotettavuuden lisäämiseksi TITEX suosittelee seuraavia menettelytapoja. Kriittiset kierrosnopeudet erikoispitkillä täyskovametalliporilla Esimerkki: Halkaisija 8,0 mm Ulottumapituus: 150 mm Kriittinen kierrosnopeus: n kierr./min alkaen l = 100 mm l = 125 mm l = 175 mm l = 200 mm min l = 225 mm l = 250 mm l = 275 mm l = 300 mm 5000 L = Ulottumapituus Työkalun halkaisija (mm)

7 TITEX suosittelee seuraavaa porausstrategiaa työkalun kestoiän ja luotettavuuden lisäämiseksi: 1. Keskiöinti ALPHA 2:lla tai :llä (3 x d ja 5 x d) samalla nimellishalkaisijalla. Vaihtoehtoisesti voidaan porata ohjausreikä. Halkaisijatoleranssit alkaen XD16 (h7) sovitetaan ALPHA 2/4 (m7) käytettäviin toleransseihin. 2. Aloita poraus (n. 1 2 x d) alennetulla lastuamis- ja syöttönopeudella. Vähennä lastuamis- ja syöttönopeutta %:iin arvoista, joita TEC (TITEX ELECTRONIC CONSULTANT) suosittelee. 3. Lisää lastuamis- ja syöttönopeutta suositeltuihin TEC-arvoihin (ilman syöttöliikkeen keskeytystä, poran on oltava lastuamiskosketuksessa). Jatka porausta ilman välinostoa! 4. Kun olet päässyt täyteen poraussyvyyteen, vähennä kierrosnopeutta (< 50 %) pysäytä kara. Vedä pora pois reiästä. Lastuamisnesteen läpivirtausmäärä ja painesuositus XD -teknologia, 2 kierteistä jäähdytysnestekanavaa Q (litraa/min.) 5 4,5 4 3,5 20 bar A bar A ,5 2 1,5 1 0,5 Työkalun halkaisija (mm) 0 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 9,0 9,5 10,0 10,5 11,0 11,5 12,0

8 ALPHA XD ohjearvot. Työstettävä materiaali Lastuamisnopeus Syöttö f (mm) Ø-arvolle (mm) v c (m/min) Mat.- Nimitys Poraus Nopeus- Ohje ryhmä syvyys alue arvo Automaattiteräs alle 10xd ,08 0,11 0,10 0,17 0,15 0,24 0,22 0,32 0,29 0,39 >10 16xd ,07 0,10 0,09 0,15 0,13 0,21 0,19 0,28 0,25 0,34 yli 16xd ,06 0,09 0,08 0,13 0,12 0,19 0,17 0,25 0,22 0, Pehmeät alle 10xd ,07 0,10 0,09 0,16 0,14 0,22 0,20 0,29 0,26 0,36 rakenneteräkset >10 16xd ,06 0,09 0,08 0,14 0,12 0,19 0,18 0,25 0,23 0,31 alle 550 N/mm 2 yli 16xd ,06 0,08 0,07 0,12 0,11 0,17 0,16 0,23 0,20 0, Teräs ja teräsvalut alle 10xd ,07 0,10 0,09 0,16 0,14 0,22 0,20 0,29 0,26 0, N/mm 2 >10 16xd ,06 0,09 0,08 0,14 0,12 0,19 0,18 0,25 0,23 0,31 yli 16xd ,06 0,08 0,07 0,12 0,11 0,17 0,16 0,23 0,20 0, Niukkaseosteiset alle 10xd ,06 0,09 0,08 0,13 0,12 0,19 0,17 0,25 0,23 0,31 ja valuteräkset >10 16xd ,05 0,08 0,07 0,12 0,11 0,17 0,15 0,22 0,20 0, N/mm 2 yli 16xd ,05 0,07 0,06 0,10 0,10 0,15 0,14 0,19 0,18 0, Teräs ja teräsvalut alle 10xd ,05 0,07 0,06 0,10 0,09 0,14 0,13 0,18 0,17 0, N/mm 2 >10 16xd ,04 0,06 0,05 0,09 0,08 0,12 0,11 0,16 0,15 0,20 yli 16xd ,04 0,05 0,05 0,08 0,07 0,11 0,10 0,14 0,13 0, Teräs alle 10xd ,03 0,04 0,03 0,06 0,05 0,08 0,07 0,11 0,10 0, N/mm 2 >10 16xd ,02 0,03 0,03 0,05 0,04 0,07 0,06 0,09 0,08 0,11 yli 16xd ,02 0,03 0,03 0,04 0,04 0,06 0,05 0,08 0,07 0, Työkaluteräkset, alle 10xd ,06 0,09 0,08 0,13 0,12 0,18 0,17 0,24 0,21 0,29 seostamattomat >10 16xd ,05 0,07 0,07 0,11 0,10 0,16 0,14 0,21 0,19 0,25 yli 16xd ,05 0,07 0,06 0,10 0,09 0,14 0,13 0,18 0,17 0, Työkaluteräkset, alle 10xd ,06 0,09 0,08 0,13 0,12 0,19 0,17 0,25 0,23 0,31 niukkaseosteiset >10 16xd ,05 0,08 0,07 0,12 0,11 0,17 0,15 0,22 0,20 0,27 yli 16xd ,05 0,07 0,06 0,10 0,10 0,15 0,14 0,19 0,18 0, Työkaluteräkset, alle 10xd ,05 0,08 0,07 0,12 0,11 0,17 0,16 0,22 0,20 0,28 runsasseosteiset >10 16xd ,05 0,07 0,06 0,11 0,10 0,15 0,14 0,19 0,18 0,24 yli 16xd ,04 0,06 0,06 0,09 0,09 0,13 0,12 0,17 0,16 0, Ruostumaton teräs, alle 10xd ,05 0,07 0,06 0,10 0,09 0,14 0,13 0,18 0,17 0,23 ferriittinen, >10 16xd ,04 0,06 0,05 0,09 0,08 0,12 0,11 0,16 0,15 0,20 martensiittinen yli 16 xd ,04 0,05 0,05 0,08 0,07 0,11 0,10 0,14 0,13 0, Ruostumaton teräs, alle 10xd ,05 0,07 0,06 0,10 0,09 0,14 0,13 0,18 0,17 0,23 austeniittinen, >10 16xd ,04 0,06 0,05 0,09 0,08 0,12 0,11 0,16 0,15 0,20 rikitetty yli 16xd ,04 0,05 0,05 0,08 0,07 0,11 0,10 0,14 0,13 0, Ruostumaton teräs, alle 10xd ,03 0,05 0,04 0,07 0,06 0,10 0,09 0,13 0,12 0,16 austeniittinen >10 16 x d ,03 0,04 0,04 0,06 0,06 0,09 0,08 0,11 0,10 0,14 yli 16 x d ,03 0,04 0,03 0,06 0,05 0,08 0,07 0,10 0,09 0, Valurauta alle 10xd ,10 0,15 0,14 0,23 0,21 0,32 0,29 0,42 0,38 0,52 GG10 GG20 >10 16xd ,08 0,12 0,11 0,19 0,17 0,27 0,24 0,35 0,31 0,43 yli 16xd ,08 0,11 0,10 0,17 0,15 0,24 0,22 0,31 0,28 0, Valurauta alle 10xd ,10 0,15 0,14 0,23 0,21 0,32 0,29 0,42 0,38 0,52 GG25 GG40 >10 16xd ,08 0,12 0,11 0,19 0,17 0,27 0,24 0,35 0,31 0,43 yli 16xd ,08 0,11 0,10 0,17 0,15 0,24 0,22 0,31 0,28 0, Valurauta alle 10xd ,10 0,15 0,14 0,23 0,21 0,32 0,29 0,42 0,38 0,52 GGG40 GGG50 >10 16xd ,08 0,12 0,11 0,19 0,17 0,27 0,24 0,35 0,31 0, Valurauta alle 10xd ,09 0,13 0,12 0,20 0,18 0,28 0,26 0,37 0,33 0,45 GGG60 GGG90 >10 16xd ,07 0,11 0,10 0,16 0,15 0,23 0,21 0,30 0,27 0,37 yli 16xd ,07 0,10 0,09 0,15 0,13 0,21 0,19 0,27 0,24 0, Alumiini, alle 10xd ,11 0,17 0,15 0,25 0,23 0,36 0,33 0,47 0,42 0,58 teknillisesti puhdas >10 16xd ,11 0,16 0,14 0,23 0,21 0,33 0,30 0,43 0,39 0,53 alumiiniseos yli 16xd ,09 0,14 0,13 0,21 0,19 0,30 0,27 0,39 0,35 0, AlSi valuseos alle 10xd ,10 0,15 0,14 0,23 0,21 0,32 0,29 0,42 0,38 0,52 <7% Si >10 16xd ,09 0,13 0,12 0,20 0,18 0,28 0,26 0,37 0,33 0,45 yli 16xd ,08 0,12 0,11 0,18 0,16 0,25 0,23 0,33 0,30 0, AlSi valuseos alle 10xd ,10 0,15 0,14 0,23 0,21 0,32 0,29 0,42 0,38 0, % Si >10 16xd ,09 0,13 0,12 0,20 0,18 0,28 0,26 0,37 0,33 0,45 yli 16xd ,08 0,12 0,11 0,18 0,16 0,25 0,23 0,33 0,30 0, Titaaniseokset alle 10xd ,03 0,05 0,04 0,07 0,06 0,10 0,09 0,13 0,12 0,16 yli 700 N/mm 2 >10 16xd ,03 0,04 0,04 0,06 0,05 0,08 0,08 0,11 0,10 0,13 yli 16xd ,02 0,03 0,03 0,05 0,05 0,07 0,07 0,10 0,09 0,12 Tarkemmat lastuamisarvot sekä muut materiaalit löydät Titexin TEC-ohjelmasta. Kaikki lastuamisarvot koskevat työstöä lastuamisnesteen (emulsion) kanssa. Günther & Co. GmbH P.O.Box D Frankfurt/Main Germany Eschborner Landstrasse 112 D Frankfurt/Main Germany Phone: ++49 (0) Fax: ++49 (0) Internet: service.de@titex.com P FIN / Go
