1 Työkalut

2 BRICUT TOOLS OY BriCut Tools Oy on erikoistunut lastuavien työkalujen myyntiin, erikoistyökaluratkaisuihin sekä työstökoneiden jälleenmyyntiin. Myymme tuotteet suoraan loppukäyttäjille, joita ovat Suomen johtavat teknologia- ja metalliteollisuuden yritykset. Käytännön osaamisemme koneistamisen eri osa-alueilta ylläpitää kykyämme näkemykselliseen asiakkaan tuotannon kehittämiseen ratkaisu- ja palveluliiketoiminnan keinoin. Osallistumme asiakkaiden kouluttamisen ja teknologiasiirron toteuttamisiin. 2

3 SISÄLTÖ Kalvintatyökalut Kone- ja käsikalvaimet... 4 Porraskalvaimet... 5 Teräpalat ja pitimet DEK adapterit... 8 Paisuntakalvaimet Porakalvaimet...12 Silovalssaimet...13 Asiakkaiden saavuttamat edut (CircoTec) Asetus ja säätö (CircoTec)...17 RX small (CircoTec)...18 Erikoissovellukset (CircoTec)...19 BRICUT TOOLS OY Tehdaskylänkatu 11, Riihimäki puh (0) info@bricuttools.fi 3

4 KONE- JA KÄSIKALVAIMET Konekalvaimet Konekalvaimet HSS/E, täyskovametalliset ja juotetuilla täyskovametallipaloilla. Käsikalvaimet, kartiokalvaimet ja erikoiskalvaimet. Konekalvainten edut Nousullisina ja suorina malleina Saatavuus 0,01 mm välein 1,0-12,00 mm Toleranssiluokka H7 saatavilla heti varastosta 4

5 PORRASKALVAIMET Porraskalvaimet Saatavana monipuolinen valikoima erilaisia porraskalvaimia. 5

6 TERÄPALAT JA PITIMET Suorahampaiset teräpalat RX mallit Ø alue mm B Hammasluku RX ,900-15,600 4,3 6 RX ,601-18,600 4,3 6 RX ,601-23,600 4,3 6 RX ,601-28,600 4,3 8 RX ,601-35,600 4,3 8 Suorahampainen Vasen nousullinen teräpala RX mallit Ø alue mm B Hammasluku RX ,900-15,600 4,3 6 RX ,601-18,600 4,3 6 RX ,601-23,600 4,3 6 RX ,601-28,600 4,3 8 RX ,601-35,600 4,3 8 Vasen nousullinen Ø B Teräpitimet L b d h6 Ø Ø 11,9-35,6 mm 6

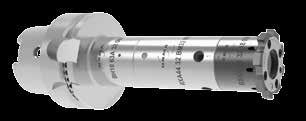

7 TERÄPALAT JA PITIMET Suorahampaiset teräpalat RX mallit Ø alue mm B Hammasluku RX ,601-43,600 4,3 8 RX ,601-51,600 4,3 10 RX ,601-60,600 4,3 10 RX ,601-80,600 4,3 12 RX , ,600 4,3 12 RX , ,600 5,3 12 RX , ,600 5,3 12 Suorahampainen Vasen nousullinen teräpala RX mallit Ø alue mm B Hammasluku RX ,601-43,600 4,3 8 RX ,601-51,600 4,3 10 RX ,601-60,600 4,3 10 RX ,601-80,600 4,3 12 RX , ,600 4,3 12 RX , ,600 5,3 12 RX , ,600 5,3 12 Vasen nousullinen Ø Teräpitimet B L D d ø 7

8 DEK ADAPTERIT DEK Urma adapteri DEK adapterin avulla voidaan URMA kalvimen teriä käyttää myös Dihard (EKW) valmistajan teränpitimien kanssa. Kartiomalleja on saatavilla seitsemän erilaista, joilla pystytään kattamaan kokoluokat Ø 12,6-60,6 mm. x L Ø Adapteri beta modulille D L l 8

9 PAISUNTAKALVAIMET Paisuntakalvain Monisärmäisenä työkaluna paisuntakalvain mahdollistaa huomattavasti suuremmat syöttöarvot kuin yksisärmäisillä työkaluilla. Korkeisiin lastuamisnopeuksiin päästään käyttämällä hienoraekovametalleja, Cermet:iä, CBN:ää ja monikiteisiä timanttiteriä (PKD) sekä monikerrospinnoitteita kuten TiN, TiCN ja TiAlN. Paisuntakalvainten edut Paisuntakalvaimen teräsärmät sijaitsevat asymmetrisesti toisiinsa nähden. Tämä mahdollistaa erinomaisen tarkan reiän geometrian. Paisuntakalvaimen teräsärmät voidaan uudelleen hioa tarpeen mukaan. 9

10 PAISUNTAKALVAIMET Suorahampainen paisuntakalvain Tekniset tiedot Halkaisija: Saatavuus: Jäähdytys: Kartio: Geometria: Tyyppi: Pinnoite: 5,80-32,10 mm lyhyt / pitkä sivulta (läpireikä) läpijäähdytys keskeltä (pohjareikä) sylinteri suorahampainen kovametalli / Cermet / PKD TiN / TiCN / TiAlN / TINALOX Nousullinen paisuntakalvain ja kiinteä weldon kiinnitys Tekniset tiedot Halkaisija: 5,80-32,10 mm Saatavuus: lyhyt / pitkä Jäähdytys: sivulta (läpireikä) Kartio: sylinteri / weldon Geometria: vasenkätinen nousullinen Tyyppi: kovametalli / Cermet / PKD Pinnoite: TiN / TiCN / TiAlN / TINALOX 10

11 PAISUNTAKALVAIMET Säädettävä rengaskalvain Tekniset tiedot Halkaisija: 17,60-200,59 mm (suuremmat kysyttäessä) Jäähdytys: sivulta (läpireikä) läpijäähdytys keskeltä (pohjareikä) Saatavuus: lyhyt / pitkä Geometria: vasen, suorahampainen ja nousullinen Tyyppi: kovametalli / Cermet / PKD Pinnoite: TiN / TiCN / TiAlN / TINALOX Modulaarinen kalvain sekä vaihtopää kalvain Tekniset tiedot Kartiomalli: Ø 11,80-80,60 mm (suuremmat kysyttäessä) TSA malli: Ø 11,80-40,60 mm Jäähdytys: sivulta (läpireikä) läpijäähdytys keskeltä (pohjareikä) Saatavuus: lyhyt / pitkä Geometria: vasen suorahampainen tai oikea nousullinen hammastus Tyyppi: kovametalli / Cermet / PKD Pinnoite: TiN / TiCN / TiAlN /TINALOX 11

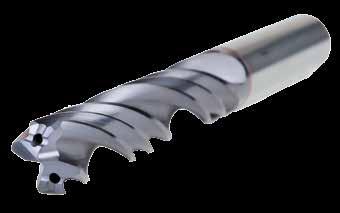

12 PORAKALVAIMET Porakalvaimet Esimerkkinä tarkkojen ohjausreikien valmiiksikoneistus yhdellä iskulla: Halkaisija/syvyys: Materiaali: Työstöarvot: 6H7 x 13 mm GRP400 Vc = 65 m/min Vf = 700 mm/min N = /min Fr = 0,2 mm/kierros Tulos: Valmistusajan lyheneminen 92 %! Kustannusten aleneminen per reikä 90 %. Porakalvainten edut Kaksi työvaihetta samassa työkalussa Ajansäästö Paikottuu tarkasti 3xD ja 5xD, myös läpijäähdytyksellä Koot alkaen 5.97mm, toleranssiluokka H7 12

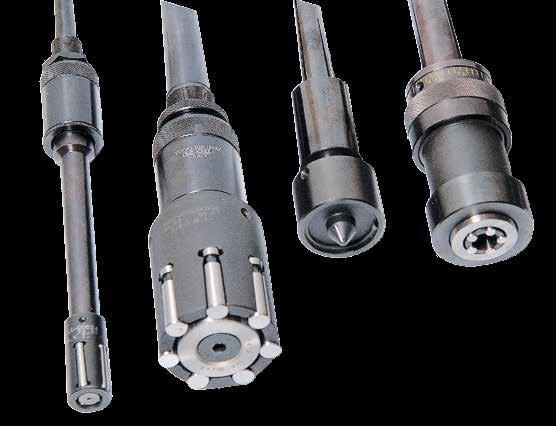

13 SILOVALSSAIMET Paremmat metallurgiset ominaisuudet Silovalssaus kylmämuokkaa työkappaletta. Edellisestä koneistusvaiheesta syntyneet työkalun jäljet valssataan tasaisiksi. Syntyvä pinta on tasalaatuinen, kovempi ja kestää paremmin kulutusta kuin esimerkiksi hoonattu pinta. Kovuus voi kasvaa jopa 10 Hrc:llä. Silovalssaus vähentää pinnan huokoisuutta ja poistaa naarmuja. Tuloksena myös pinnan korroosionkesto paranee. Kappaleen väsymislujuus kasvaa pintaan kohdistuvan paineen toisin sanoen puristusjännityksen johdosta. Haitallista vetojännitystä voidaan poistaa tai vähentää merkittävästi edeltävien työstövaiheiden seurauksena. Hionta, hoonaus ja läppäys ovat hitaita ja kalliita työvaiheita ja voivat aiheuttaa vetojännitystä. Nämä voidaan korvata silovalssauksella. Huomioitavaa Kaikki muokattavissa olevat materiaalit 40 HRC:hen asti ovat silovalssattavia. Toleranssit valmistettavissa kappaleissa ovat samat kuin koneistuksissa. Silovalssaus ei poista materiaalia. Tekniset tiedot Saavutettava pinnanlaatu jopa: Ra 0,2 seostetut materiaalit Ra 0,4 vähäseoksiset materiaalit Halkaisijat: Sisäpuolinen silovalssain läpireiälle Ø 3,95-300,90 (suuremmat kysyttäessä) Sisäpuolinen silovalssain pohjareiälle Ø 5,89-300,90 (suuremmat kysyttäessä) Ulkoinen silovalssain Ø 2,74-95,35 (suuremmat kysyttäessä) 13

14 ASIAKKAIDEN SAAVUTTAMIA ETUJA (CircoTec) 4-kanavainen venttiili Ø 33N5 x 142 mm sumuvoitelulla Läpireikä Ø 26H6 x 37 mm GGG50 CircoTec RX33 Alu 6065 / GAISiMg CircoTec RX26 v C (m/min.) 320 f z (mm) 0.2 v f (mm/min.) 4941 a p (mm) 0.15 Rz (µm) <10 v C (m/min.) 320 f z (mm) 0.2 v f (mm/min.) 7000 a p (mm) 0.15 Rz (µm) <3 Työkalumakasiinin ketjukuljetin 2 korvaketta Ø 26H6 x 21 mm Pumppukotelo 20H K7 GAISi12 CircoTec RX26 GGG50 CircoTec RX100 v C (m/min.) 127 v f (mm/min.) 1727 a p (mm) 0.20 v C (m/min.) 207 v f (mm/min.) 768 a p (mm) 0.20 Työkalun kesto (min.) 180 Työkalun kesto Ei tarkasti tiedossa, koska käytössä yli 13 kuukautta Tulos Tuotantovarmuus Tulos Tuotantovarmuus Ajan säästö 10 krt nopeampi Ajan säästö 5 krt nopeampi 14

15 ASIAKKAIDEN SAAVUTTAMIA ETUJA (CircoTec) Pumppukotelo 20H K7 Kuorma-auton venttiilin kansi. Venttiilin holkki + rengaskalvain yhdistelmätyökalu GGG50 CircoTec RX20 GGG40 CircoTec RX 019 / 052 v C (m/min.) 200 v f (mm/min.) 3800 a p (mm) 0.10 v C (m/min.) 90 f z (mm) 0.23 V f (mm/min.) 2400 Työkalun kesto (min.) Tulos Ajan säästö Ei tarkasti tiedossa, koska käytössä yli 17 kuukautta Tuotantovarmuus Ei tuloksia (suuri) a p (mm) 0.35 Työkalun kesto (min.) Moottorilohkon kanava pituus 645 mm 6 x Ø 65H6 Valupesä Ø 75H7 x 54 mm GGG70 CircoTec RX81 GGG50 CircoTec RX75 v C (m/min.) 150 v C (m/min.) 150 v f (mm/min.) 915 Rz (µm) < 10 V f (mm/min.) 870 a p (mm) 0.25 Rz (µm) < 16 Työkalun kesto (m) ~ 540 Työkalun kesto (min.) ~ 200 Ajan säästö 32 % Ajan säästö 11 kertaa nopeampi 15

16 ASIAKKAIDEN SAAVUTTAMIA ETUJA (CircoTec) Hydraulilohko männänpesän koneistus / x 90 mm GGG40 CircoTec RX v C (m/min.) 60 V f (mm/min.) 1205 a p (mm) 0.30 Cylindricity (µm) < 8 Työkalun kesto (m) Ajan säästö > 450 > kertaa nopeampi 16

17 ASETUS JA SÄÄTÖ (CircoTec) Asetus ja säätö Kalvimen säätö heitottomaksi on erittäin helppoa ja onnistuu myös teräpalan ollessa kiinni. Tällöin säätö voidaan tehdä työstökoneen karalla jolloin heitottomuus myös toteutuu oikein karalta kappaleeseen. Suositeltu kellotuskohta on merkitty kalvimen varteen. Tällöin ei siis tarvitse kalvinta kellottaa teräpalojen särmistä. Kalvimien kanssa suositellaan käytettäviksi säädettäviä pitimiä, jotka ovat suunniteltu juuri näille kalvimille. Teräpalan vaihto on tehty myös erittäin helpoksi. Terävartta tai työkalua ei tarvitse irrottaa karalta vaan teräpalan voi helposti vaihtaa suoraan varteen. Kiinnitys tapahtuu irrottamalla ruuvin tai ruuvit kalvimen teräpalan päästä. Teräpalassa on lovi, jotta pala asettuu aina samalla tavalla kartionsa avulla takaisin varteen. 17

18 RX SMALL (CircoTec) Pienet kovametallikalvaimet Urma on laajentanut kalvainvalikoimansa kattamaan nyt myös pienemmän kokoluokan vaihtopäisiin kovametallikalvaimiin, CircoTec RX small Ø mm. CircoTec RX valikoima kattaa edelleen kalvinta-alueen Ø mm. CircoTec RX kalvaimien edut Pienempi kustannus per reikä Laaja valikoima eri terälaatuja ja pinnoitteita Tarkka teräpalan paikoitus Erittäin helppo ja nopea teräpalan vaihto Terävarsia löytyy myös täyskovametallisina värinäherkille tai pitkille reille. Sorveille löytyy myös omat kelluvat teräpitimet. 18

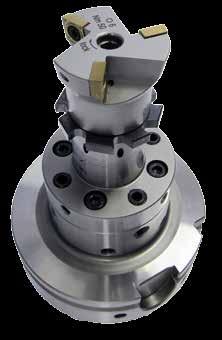

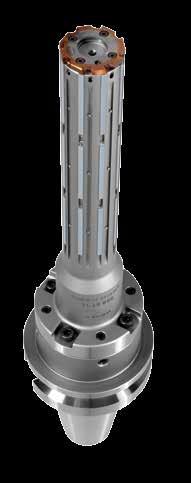

19 ERIKOISSOVELLUKSET (CircoTec) Erikoiskalvain ratkaisuja Saatavilla on myös erilaisia erikoiskalvain ratkaisuja; myös suurten halkaisijoiden porraskalvaimia. Porraskalvaimella saadaan korvattua useita työvaiheita yhdellä iskulla. Myös vaihtopalalliset säädettävillä teräkaseteilla. Mahdollistaa hienoavartimen ja kalvaimen yhdistämisen samaan työkaluun. Tässä spesiaalityökalussa yhdistyvät avartaminen ja kalvinta. RX monitoimityökalu 19
