1 Osa Rakennussuunnitelmavaiheen maa-, pohja- ja kalliorakenteet sekä päällys- ja Laadunvarmistus Tekniikkalajien yhteensovittaminen Vuorovaikutus ja yhteistyö Ohjaus ja koordinointi Inframallintaminen Lähtötietojen hankinta ja harmonisointi Suunnittelu, rakentaminen, infran hallinta Tekijät: Ramboll Finland Oy: Matias Napari, Taavi Dettenborn, Petri Tyynelä FINNMAP Infra Oy: Iikka Kärki, Noora Hulkkonen, Lauri Harjula VR Track Oy: Valtteri Brotherus WSP Finland Oy: Henri Haverinen Sito: Frans Horn

2 5.1 Rakennussuunnitelmavaiheen maa-, pohja- ja kalliorakenteet sekä päällys- ja Ramboll Finland Oy: Matias Napari, Taavi Dettenborn, Petri Tyynelä / FINNMAP Infra Oy: Iikka Kärki, Noora Hulkkonen, Lauri Harjula / VR Track Oy: Valtteri Brotherus / WSP Finland Oy: Henri Haverinen / Sito: Frans Horn 1 (41) Dokumentin versiohistoria Versio Päiväys Tekijä Kuvaus Taavi Dettenborn ym.

3 2 (41) SISÄLLYS 1. Johdanto Yleistä 1.2 Tilaajalle luovutettava aineisto Maa-, pohja- ja kalliorakenteet Olevat rakenteet ja rakennusosat Poistettava, siirrettävä ja suojattava kasvillisuus Poistettavat, siirrettävät ja suojattavat rakenteet Poistettavat ja siirrettävät maa- ja pengerrakenteet Pilaantuneet maat ja rakenteet Perustusrakenteet Paaluperustukset Arinarakenteet Pohjarakenteet Vahvistetut maarakenteet Suojaukset ja eristykset Kuivatusrakenteet Kallion tiivistys- ja lujitusrakenteet Ruiskubetonointirakenteet: Maaleikkaukset ja -kaivannot Maaleikkaukset Maakaivannot Kaivannon tukirakenteet Vedenalaiset maaleikkaukset ja -kaivannot Penkereiden alitukset Kallioleikkaukset, -kaivannot ja -tunnelit Kallioavoleikkaukset Kalliokanaalit, -syvennykset ja -kuopat Vedenalaiset kallioleikkaukset ja -kaivannot Jälkikäsitellyt kalliopinnat Maanalaiset kalliotilat Kallioon poratut reiät ja kaivot Penkereet, maapadot ja täytöt Penkereet... 28

4 3 (41) 1830 Kaivantojen täytöt Päällys- ja Päällysrakenteen osat ja radan alusrakennekerrokset Suodatinrakenteet Jakavat kerrokset, eristys- ja välikerrokset Kantavat kerrokset Päällysteet ja Siirtymärakenteet Erityisrakenteet Reunatuet, kourut, askelmat ja eroosiosuojaukset Reunatuet, kourut, askelmat ja muurit Luiskaverhoukset ja eroosiosuojaukset Kasvillisuusrakenteet Kasvualustat ja katteet Nurmi- ja niittyverhoukset Istutukset Ratojen päällysrakenteet Ratojen tukikerrokset Raiteet Tasoristeykset Kävelykulkutiet... 41

5 5.1 Rakennussuunnitelmavaiheen maa-, pohja- ja kalliorakenteet sekä päällys- ja Ramboll Finland Oy: Matias Napari, Taavi Dettenborn, Petri Tyynelä / FINNMAP Infra Oy: Iikka Kärki, Noora Hulkkonen, Lauri Harjula / VR Track Oy: Valtteri Brotherus / WSP Finland Oy: Henri Haverinen / Sito: Frans Horn 4 (41) 1. JOHDANTO 1.1 Yleistä Tässä osassa määritellään maarakentamisessa käytettävien rakennussuunnitelmavaiheen mallien sisältö rakennusosien geometrian ja ominaisuuksien osalta. Julkaisun mukaisilla, yhtenäisillä menettelytavoilla on tavoitteena saada rakennussuunnitteluvaiheessa tuotetuista tietomalleista ja niiden sisällöistä yhdenmukaisia. Esitetyt vaatimukset koskevat vain rakennussuunnitelmavaiheessa laadittavia malleja maa-, pohja- ja kalliorakenteista sekä päällys- ja pintarakenteista. Rakennussuunnitteluvaiheen malli tehdään kohteesta siinä tarkkuudessa, että rakenne voidaan toteuttaa mallin avulla. Tekniset yksityiskohdat ratkaistaan ja suunnitellaan. Rakennussuunnitteluvaiheen mallintaminen tukee havainnollistamista, yhteensovittamista, määrälaskentaa sekä työmaan hankintoja, aikataulutusta, mittaus-, laadunvarmistus- ja koneohjaustoimintaa. Tässä yhteydessä tarkastellaan tie-, katu- ja rataväylien sekä -alueiden vaatimuksia maa-, pohja- ja kalliorakenteille sekä päällys- ja pintarakenteille. Vaatimukset koostuvat InfraRYL 2012 tekniset vaatimukset rakennusosanimikkeistön mukaisista rakennusosista: 1000 Maa-, pohja- ja kalliorakenteet 1100 Olevat rakenteet ja rakennusosat 1200 Pilaantuneet maat ja rakenteet 1300 Perustusrakenteet 1400 Pohjarakenteet 1500 Kallion tiivistys- ja lujitusrakenteet 1600 Maaleikkaukset ja -kaivannot 1700 Kallioleikkaukset, -kaivannot ja -tunnelit 1800 Penkereet, maapadot ja täytöt 2000 Päällys- ja 2100 Päällysrakenteen osat ja radan alusrakennekerrokset 2200 Reunatuet, kourut, askelmat ja eroosiosuojaukset 2300 Kasvillisuusrakenteet 2400 Ratojen päällysrakenteet Kaikki rakennettavan kohteen rakennusosat on mallinnettava. Hankekohtaisesti voidaan erikseen sopia, esimerkiksi tarjouspyynnössä, jos joitain pintoja ei mallinneta. Rakennettavien väylien ja alueiden rakenteiden lopulliset tarkkuusvaatimukset määräytyvät julkaisun Infra- RYL Infrarakentamisen yleiset laatuvaatimukset Osa 2 mukaisesti. Laatuvaatimuksissa on määritelty valmiin rakenteen sallitut poikkeamat ja rakenneosien kelpoisuuden osoittaminen.

6 5 (41) Yleiset tiedonsiirtoformaatit eivät tue kaikkia esitettyjä ominaisuustietoja. Tiedonsiirron minimivaatimuksena on, että ko. objekti tai kohde sisältää ainakin voimassa olevan InfraBIM-nimikkeistön mukaisen luokittelun sekä Inframodel -sisällön ja -määrittelyn mukaiset ominaisuudet. Muiden rakennusosien ja/tai ominaisuustietojen osalta tulee erikseen sopia toimintatavat, miten nämä ominaisuudet sisällytetään malliin. Tämä voi tarkoittaa esim. ominaisuustietojen sisällyttämistä kuvaustekstiin tai piirtotason nimeen. 1.2 Tilaajalle luovutettava aineisto Tietomalliselostus on tärkein malliin liitettävä dokumentti, joka tulee liittää mukaan aina mallin luovutuksen yhteydessä. Malliselostus kuvaa inframallin ja sen osamallien tilanteen mallin luovutushetkellä. Selostukseen tulee sisältää kaikki mallin käyttöön ja luotettavuuteen liittyvät seikat. Tietomalliselostukseen tulee kirjata mahdolliset poikkeamat sovitusta mallin sisällöstä hankkeen eri vaiheissa ja muut esim. havaituista ohjelmistojen asettamista rajoituksista mallin sisällölle ja tiedonsiirtotiedostoille. Tietomalliselostukseen on kirjattava eri tekniikkalajien mallinnukseen käytetyt ohjelmistot ja niiden versiot. Rakennussuunnittelumallin tekemisen yhteydessä laaditaan rakennussuunnittelumalliselostus, jossa esitetään rakennussuunnittelumallia koskevat perus- ja tunnistetiedot: suunnitteluhankkeen nimi ja sijainti mallin laatija suunnitteluohjelmisto, jolla malli on tuotettu poikkeamat perusteluineen formaatti käytetty koordinaatti- ja korkeusjärjestelmä tiedostojen nimet sisällön kuvaus.

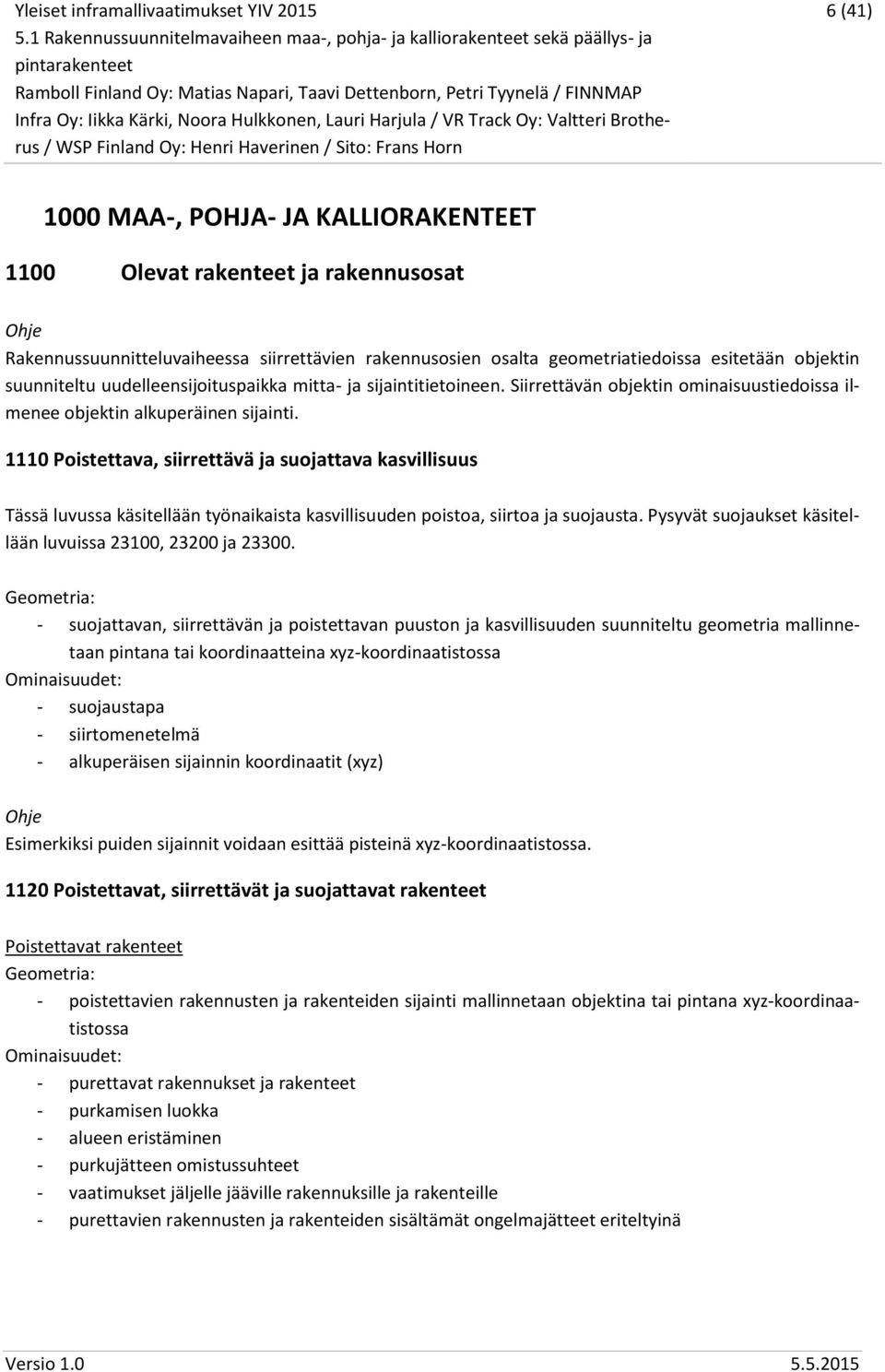

7 6 (41) 1000 MAA-, POHJA- JA KALLIORAKENTEET 1100 Olevat rakenteet ja rakennusosat Rakennussuunnitteluvaiheessa siirrettävien rakennusosien osalta geometriatiedoissa esitetään objektin suunniteltu uudelleensijoituspaikka mitta- ja sijaintitietoineen. Siirrettävän objektin ominaisuustiedoissa ilmenee objektin alkuperäinen sijainti Poistettava, siirrettävä ja suojattava kasvillisuus Tässä luvussa käsitellään työnaikaista kasvillisuuden poistoa, siirtoa ja suojausta. Pysyvät suojaukset käsitellään luvuissa 23100, ja suojattavan, siirrettävän ja poistettavan puuston ja kasvillisuuden suunniteltu geometria mallinnetaan pintana tai koordinaatteina xyz-koordinaatistossa - suojaustapa - siirtomenetelmä - alkuperäisen sijainnin koordinaatit (xyz) Esimerkiksi puiden sijainnit voidaan esittää pisteinä xyz-koordinaatistossa Poistettavat, siirrettävät ja suojattavat rakenteet Poistettavat rakenteet - poistettavien rakennusten ja rakenteiden sijainti mallinnetaan objektina tai pintana xyz-koordinaatistossa - purettavat rakennukset ja rakenteet - purkamisen luokka - alueen eristäminen - purkujätteen omistussuhteet - vaatimukset jäljelle jääville rakennuksille ja rakenteille - purettavien rakennusten ja rakenteiden sisältämät ongelmajätteet eriteltyinä

8 7 (41) Siirrettävät rakenteet - siirrettävien rakennusten ja rakenteiden suunnitellut sijainnit mallinnetaan objektina tai pintana xyzkoordinaatistossa - siirrettävän rakennuksen ja rakenteen alkuperäisen objektin sijainti (pinta tai xyz-koordinaatit) - rakennuksen ja rakenteen perustaminen sijoituspaikalla - siirretyn rakennuksen ja rakenteen laatuvaatimukset Suojattavat rakenteet - suojattavien rakennusten ja rakenteiden sijainti mallinnetaan objektina tai pintana xyz-koordinaatistossa - tukemis- ja vahvistamistarve - suojauksen vähimmäisvaatimukset - alueen eristäminen esitetään tarvittaessa eristysalueen kulmapisteiden koordinaatteina (xyz) Tukemis- ja vahvistamisrakenteet mallinnetaan tapauskohtaisesti erillisinä rakenteina Poistettavat ja siirrettävät maa- ja pengerrakenteet - poistettavan ja siirrettävän maa- ja pengerrakenteen alapinta mallinnetaan pintana xyz-koordinaatistossa - poistettava materiaali - tieto sijoituspaikasta 1200 Pilaantuneet maat ja rakenteet - pilaantuneet maat ja rakenteet esitetään mahdollisuuksien mukaan objektina tai pintana xyz-koordinaatistossa - tilavuus - linkki/viite PIMA-raporttiin

9 8 (41) 1300 Perustusrakenteet 1320 Paaluperustukset 1321 Lyöntipaalut Paalu: - paalu mallinnetaan objektina xyz-koordinaatistossa - paalun yläpään keskipisteen koordinaatit (xyz) paalun katkaisutasossa - paalun alapään keskipisteen koordinaatit (xyz) paalun ja paalun tavoitetason leikkauspinnassa - paalujen tavoitetaso mallinnetaan pintana tai tavoitevyöhykeobjektina xyz-koordinaatistossa Paalujen ylä- ja alapään keskipisteen koordinaateilla voidaan esimerkiksi määrittää yksiselitteisesti paalujen kaltevuus. - paalun koko (halkaisija tai sivumitta) - maa-/kalliokärki - betonilaatu/teräslaji, ympäristörasituksen rasitusluokka - korroosiovara, mitoitusikä - raudoitus - paalutustyöluokka - loppulyöntiehdot - paalun kestävyyden mitoitusarvo (pienempi geoteknisestä ja rakenteellisesta kestävyyden arvosta) Paalun materiaaliominaisuudet voidaan ilmoittaa myös yleisesti käytettävien normien ja valmistajien tuotekoodien mukaisesti. Tällöin tulee esittää linkki/viite ko. asiakirjaan (esim. RT: n tuotelehti, Tb300b). Ankkuri: - ankkuri mallinnetaan objektina xyz-koordinaatistossa - malli - teräslaatu - esijännitysvoima - jättövoima - juotosmassa - upotussyvyys - juotoksen tartuntapituus

10 9 (41) 1324 Kaivettavat paalut - paalu mallinnetaan objektina xyz-koordinaatistossa - paalun yläpään keskipisteen koordinaatit (xyz) paalun katkaisutasossa - paalun alapään keskipisteen koordinaatit (xyz) paalun ja paalun tavoitetason leikkauspinnassa - paalujen tavoitetaso mallinnetaan pintana tai tavoitevyöhyke objektina xyz-koordinaatistossa - paalun halkaisija - betonilaatu, ympäristörasituksen rasitusluokka - raudoitus - paalutustyöluokka - paalun kestävyyden mitoitusarvo (pienempi geoteknisestä ja rakenteellisesta kestävyyden arvosta) 1325 Porapaalut - paalu mallinnetaan objektina xyz-koordinaatistossa - paalun yläpään keskipisteen koordinaatit (xyz) paalun katkaisutasossa - paalun alapään keskipisteen koordinaatit (xyz) paalun ja paalun tavoitetason leikkauspinnassa - paalujen tavoitetaso mallinnetaan pintana tai tavoitevyöhyke objektina xyz-koordinaatistossa - paalun halkaisija - teräslaji - paalun seinämäpaksuus - korroosiovara, mitoitusikä - raudoitus - betonilaatu - kallioporauksen syvyys - suojaputken halkaisija 1326 Paalulaattarakenteet - paalut kohtien mukaisesti - laatta mallinnetaan objektina xyz-koordinaatistossa Tarkempi määritelmä taitorakenteista (ks. liikenneviraston Siltojen tietomalliohje).

11 10 (41) - paalut kohtien mukaisesti - laatan paksuus huomioiden todellinen geometria (sienilaatat ja palkkilaatat) - laatan materiaaliominaisuudet: betonilaatu raudoitus linkki/viite raudoitussuunnitelmaan Raudoitus tulee esittää joko linkkinä tai viitteenä raudoitustiedot sisältävään suunnitelmaan tai vaihtoehtoisesti raudoitus mallinnetaan viivamallina xyz-koordinaatistossa Paaluhatturakenteet - paalut kohtien mukaisesti - paaluhatut mallinnetaan objekteina xyz-koordinaatistossa Tarkempi määritelmä taitorakenteista (ks. liikenneviraston Siltojen tietomalliohje). - paalut kohtien mukaisesti - paaluhattujen koko - paaluhattujen materiaaliominaisuudet: sivumitta betonilaatu raudoitus 1330 Arinarakenteet - arinarakenteissa rakennusosan yläpinta mallinnetaan pintana xyz-koordinaatistossa Alustäyttö mallinnetaan erikseen. - materiaali - paksuus - limitys (teräslevyarina)

12 11 (41) 1400 Pohjarakenteet 1410 Vahvistetut maarakenteet 1411 Syvätiivistetyt maarakenteet - syvätiivistettävän maakerroksen yläpinta mallinnetaan pintana xyz-koordinaatistossa - pudotusalustan yläpinta mallinnetaan pintana xyz-koordinaatistossa - pudotuskohtien keskipisteiden koordinaatit (xyz) - pudotusalustan materiaali - vaadittu pudotusenergia - pudotusten lukumäärä kierrosta kohden sekä kierrosten lukumäärä Jokainen pudotuskierros mallinnetaan erikseen, mikäli pudotuspaikat vaihtuvat kierroksittain Liuskapystyojitetut maarakenteet - ojitettavan maakerroksen yläpinta mallinnetaan pintana xyz-koordinaatistossa - ojanauhojen tavoitetaso mallinnetaan pintana tai tavoitevyöhykeobjektina xyz-koordinaatistossa - ojituskerroksen yläpinta mallinnetaan pintana xyz-koordinaatistossa - ojanauhojen keskipisteen koordinaatit (xyz) - suodatinkangas kohdan 2112 mukaisesti - esikuormituspenger kohdan 1816 mukaisesti - avo-ojien sijainti pintana kohdan 1433 mukaisesti - ojanauhan ominaisuudet - ojanauhan materiaali - ojanauhan leveys ja paksuus Ojanauhan ominaisuutena voidaan antaa esimerkiksi valmistajan antama tuotekoodi käytettävälle nauhaojatyypille Stabiloidut maarakenteet Pilaristabiloidut rakenteet - pilari mallinnetaan objektina xyz-koordinaatistossa - pilarin yläpään keskipisteen koordinaatit (xyz) - pilarin alapään keskipisteen koordinaatit (xyz) pilarin ja tavoitetason leikkauspinnassa

13 12 (41) - pilaristabiloinnin tavoitetaso mallinnetaan pintana tai tavoitevyöhykeobjektina xyz-koordinaatistossa - työalustan yläpinta mallinnetaan pintana xyz-koordinaatistossa Pilarien ylä- ja alapään keskipisteen koordinaateilla voidaan esimerkiksi määrittää yksiselitteisesti pilarien kaltevuus. - pilarin halkaisija - stabiloinnissa käytettävä sideaine - sideaineen seossuhde ja määrä - pilarien tavoiteleikkauslujuus Massastabiloidut rakenteet - massastabiloitava alue mallinnetaan objektina xyz-koordinaatistossa - työalustan yläpinta mallinnetaan pintana xyz-koordinaatistossa - stabiloinnissa käytettävä sideaine - sideaineen seossuhde ja määrä - stabiloinnin tavoiteleikkauslujuus 1414 Injektoidut maarakenteet - injektointipilari mallinnetaan objektina xyz-koordinaatistossa - injektointipilarien yläpään keskipisteen koordinaatit (xyz) - injektointipilarien alapään keskipisteen koordinaatit (xyz) injektointipilarin ja tavoitetason leikkauspinnassa - injektoinnin tavoitetaso mallinnetaan pintana tai tavoitevyöhykeobjektina xyz-koordinaatistossa - työalustan yläpinta mallinnetaan pintana xyz-koordinaatistossa - injektointipilarien halkaisija - käytettävä sideaine - sideaineen seossuhde ja määrä - injektointipilarien tavoitelujuus

14 13 (41) 1415 Lujitetut maarakenteet Verkolla lujitetut maarakenteet - verkko mallinnetaan pintana xyz-koordinaatistossa - verkon materiaaliominaisuudet Verkon materiaaliominaisuutena voidaan antaa esimerkiksi valmistajan antama tuotekoodi käytettävälle verkkotyypille Kankaalla lujitetut maarakenteet - kangas mallinnetaan pintana xyz-koordinaatistossa - kankaan materiaaliominaisuudet Kankaan materiaaliominaisuutena voidaan antaa esimerkiksi valmistajan antama tuotekoodi käytettävälle kangastyypille Telat tierakenteissa - telat mallinnetaan objekteina xyz-koordinaatistossa - telatyyppi 1420 Suojaukset ja eristykset 1421 Roudaneristykset - routaeriste mallinnetaan objektina xyz-koordinaatistossa - materiaali - paksuus - lujuusominaisuudet

15 14 (41) 1422 Lämmöneristykset - lämmöneriste mallinnetaan objektina xyz-koordinaatistossa - materiaali - paksuus - lujuusominaisuudet 1423 Pohjavedensuojaukset Bentoniittimattorakenteet - bentoniittimatto mallinnetaan objektina tai pintana xyz-koordinaatistossa - ohutmuovi kohdan mukaan - suojaverhouksen yläpinta mallinnetaan pintana xyz-koordinaatistossa - suoja- ja salaojakerroksen yläpinta - suodatinkangas kohdan 2112 mukaan - salaojaputket kohdan 1431 mukaan - bentoniittimaton ominaisuudet - maton limitys - suojausluokka - suojaverhouksen materiaali - suoja- ja salaojakerroksen materiaali Bentoniittimaarakenteet - bentoniittimaarakenne mallinnetaan objektina xyz-koordinaatistossa - ohutmuovi kohdan mukaan - suojaverhouksen yläpinta mallinnetaan pintana xyz-koordinaatistossa - suoja- ja salaojakerroksen yläpinta - suodatinkangas kohdan 2112 mukaan - salaojaputket kohdan 1431 mukaan - bentoniittisaven määrä ja laatu - runkoaineen laatu, rakeisuus ja vesipitoisuus - suojaverhouksen materiaali - suoja- ja salaojakerroksen materiaali - suojausluokka

16 15 (41) Maatiivisterakenteet - maatiivisterakenne mallinnetaan objektina xyz-koordinaatistossa - ohutmuovi kohdan mukaan - suojaverhouksen yläpinta mallinnetaan pintana xyz-koordinaatistossa - suoja- ja salaojakerroksen yläpinta - suodatinkangas kohdan 2112 mukaan - salaojaputket kohdan 1431 mukaan - maatiivistemateriaalin ominaisuudet - suojaverhouksen materiaali - suoja- ja salaojakerroksen materiaali - suojausluokka Muovikalvot pohjaveden suojausrakenteissa - muovikalvo mallinnetaan pintana xyz-koordinaatistossa - muovikalvon materiaaliominaisuudet - kalvon saumojen limitys/hitsaus Päällysteen reunan bitumikermit - bitumikermi mallinnetaan pintana xyz-koordinaatistossa - bitumikermin paksuus - suojaverhouksen materiaali - asennushiekkakerroksen materiaalivaatimukset 1430 Kuivatusrakenteet 1431 Salaojat - InfraBIM tietomallivaatimukset ja -ohjeet, Osa 6 Järjestelmät -ohjeen mukaisesti - InfraBIM tietomallivaatimukset ja -ohjeet, Osa 6 Järjestelmät -ohjeen mukaisesti 1432 Salaojan kaivot ja tarkastusputket - InfraBIM tietomallivaatimukset ja -ohjeet, Osa 6 Järjestelmät -ohjeen mukaisesti - InfraBIM tietomallivaatimukset ja -ohjeet, Osa 6 Järjestelmät -ohjeen mukaisesti

17 16 (41) 1433 Avo-ojat ja -uomat - avo-ojan tai -uoman luiskat ja pohja mallinnetaan pintana tai viivamallina xyz-koordinaatistossa - kaivumassojen läjitys (rajoitukset esitetään omana aluerajauksena xyz-koordinaatistossa) 1434 Rummut - InfraBIM tietomallivaatimukset ja -ohjeet, Osa 6 Järjestelmät -ohjeen mukaisesti - InfraBIM tietomallivaatimukset ja -ohjeet, Osa 6 Järjestelmät -ohjeen mukaisesti 1500 Kallion tiivistys- ja lujitusrakenteet 1510 Kallioinjektoinnit - kallioinjektointi mallinnetaan objektina tai viivamallina xyz-koordinaatistossa - reiän alku- ja loppupisteen koordinaatit (xyz) - reiän pituus - esi- vai jälki-injektointi - injektointi- ja maksimipaine - lopetuskriteeri - massanvaihtokriteeri - massaresepti Injektointimassa injektointimassan ominaisuuksia - kemiallinen vai sementtipohjainen massa - seossuhde - suurin raekoko - lisäaineiden käyttö - massan menekkirajoitustietoja Tiedonsiirtoformaattien kehittyessä voidaan geometriaan lisätä: - vaihtoehtoinen tapa esittää injektointiporareiän geometria alkupisteen (xyz), suunnan ja kaateen (0..360, ), porauspinnan ja lopetustason (korkotieto) mukaan Tiedonsiirtoformaattien kehittyessä voidaan ominaisuuksiin lisätä: - reikätunnus (yksilöllinen) - injektointijärjestys

18 17 (41) - mahdolliset mittapadot (sijainti) - määrittää tehdäänkö kokeita reiässä ennen injektointia (esim. vesimenekkikoe) - toteutuneen injektoinnin tietoja injektointipäivämäärä, reiän toteutunut alku- ja loppupiste, massamenekki, lopetuspaine, injektointityöryhmän tietoja 1519 Muut kallioinjektoinnit - kohdan 1510 mukaan - kohdan 1510 mukaan 1521 Kalliopultitukset - kalliopultit mallinnetaan objektina tai viivamallina xyz-koordinaatistossa Kalliopultin mahdolliset taivutuskohdat ja taivutetut päät tartuntoja varten on esitettävä - reiän alku- ja loppupisteen keskipisteiden koordinaatit (xyz) - pultin asennuskohdan alku- ja loppupisteen koordinaatit (xyz) - pulttityyppi - pultin halkaisija ja suoran osan pituus - materiaali ja pinnoite (korroosiosuojaus) - pultin jännitystiedot - pultituslaji: ennakko-, välitön vai lopullinen pultitus - juotosmassan tiedot kohdan 1510 mukaan Reiän sekä pultin alku- ja loppupisteen keskipisteiden koordinaateilla voidaan esimerkiksi määrittää yksiselitteisesti reiän tai pultin suuntakulma. Tiedonsiirtoformaattien kehittyessä voidaan geometriaan lisätä: - vaihtoehtoinen tapa esittää pulttireiän geometria kohdan 1510 mukaan - ankkurit ja aluslevyt

19 18 (41) Tiedonsiirtoformaattien kehittyessä voidaan ominaisuuksiin lisätä: - pultituksen tietoja: systeemipultitustunnus (esim. A/B/C/X-luokka), pinnoitteet, ankkurityyppi, aluslevytyyppi, pulttauslaastin ominaisuuksia (lisäaineet, lujuus), asennusohjeita (ennakkopultti vai louhinnan jälkeen asennettava pultti, jännitystietoja) - toteutuneen pultituksen tietoja: asentajien tiedot, asennus- ja porauspäivämäärä, hyväksyntä-/tarkastuspäivämäärä 1522 Kallioankkuroinnit - kohdan 1521 mukaan - kohdan 1521 mukaan 1523 Verkotukset - verkotukset mallinnetaan pintana xyz-koordinaatistossa - verkon materiaali - teräsverkon yksittäisten terästen halkaisija - verkon silmäkoko - verkon pintakäsittely - verkkojen limitys - verkkojen kiinnitystapa asennuspintaan Mikäli asennus tapahtuu kalliopulteilla, tulee pultitus esittää kohdan 1521 mukaan Muut mekaanisesti lujitetut kalliorakenteet - rakenne mallinnetaan tapauskohtaisesti objektina, pintana tai viivamallina xyz-koordinaatistossa - ominaisuudet määritellään tapauskohtaisesti 1530 Ruiskubetonointirakenteet: 1531 Ruiskubetonointipinnat - teoreettinen ruiskubetonivara mallinnetaan objektina tai pintana xyz-koordinaatistossa (ruiskubetonin avoimen tilan vastainen pinta) - tarvittaessa suunniteltu ruiskubetonikerros mallinnetaan objektina tai pintana xyz-koordinaatistossa (ruiskubetonin avoimen tilan vastainen pinta)

20 19 (41) - ruiskubetonin kerrospaksuudet erikseen ruiskutettavan pinnan mukaan (esim. tunneleissa seinien ja holvin mukaan, avolouhinnassa ja kuilulouhinnassa seinämän ja tasovälin mukaan) - tunnelissa: lujitusprofiilien mukaan lujitettavan alueen alkupaalu, loppupaalu ja tunnelitunnus - ruiskubetonimassan ominaisuuksia (lisäaineet kerroksittain, ruiskutusmenetelmä ja sallitut ruiskubetonin kerrospaksuudet, massaresepti, massan rasitusluokat, kuiva- vai märkäseosmenetelmä) - ruiskubetonoinnin laji: välitön, turva vai lopullinen ruiskubetonointi Tiedonsiirtoformaattien kehittyessä voidaan ominaisuuksiin lisätä: - tunneleissa: ruiskubetonoinnin pituus poikkileikkauksessa seinille ja holville Kuituruiskubetonointirakenteet - kohdan 1531 mukaan - ruiskubetoni kohdan 1531 mukaan - kuitumateriaali - kuitutyyppi Verkotetut ruiskubetonointirakenteet - verkotus kohdan 1523 mukaan - ruiskubetoni kohdan 1531 mukaan - verotuksen ominaisuudet kohdan 1523 mukaan - ruiskubetonin ominaisuudet kohdan 1531 mukaan 1532 Ruiskubetonoinnin salaojat - salaojaputki mallinnetaan objektina tai viivamallina xyz-koordinaatistossa - kohdan 1531 mukaan - salaojatyyppi - kiinnitystapa 1539 Muut ruiskubetonointirakenteet - rakenne mallinnetaan tapauskohtaisesti objektin tai pintana xyz-koordinaatistossa - ominaisuudet määritellään tapauskohtaisesti

21 20 (41) Vähimmäisvaatimukset ruiskubetonin osalta kohdan 1531 mukaan Maaleikkaukset ja -kaivannot 1610 Maaleikkaukset - leikkauksen alapinta mallinnetaan pintana xyz-koordinaatistossa - kaivumassojen läjitys (rajoitukset esitetään omana aluerajauksena xyz-koordinaatistossa) 1620 Maakaivannot 1621 Putki- ja johtokaivannot - kaivannon luiskat ja pohja mallinnetaan pintana xyz-koordinaatistossa - kaivumassojen läjitys (rajoitukset esitetään omana aluerajauksena xyz-koordinaatistossa) 1622 Rumpukaivannot - kaivannon luiskat ja pohja mallinnetaan pintana xyz-koordinaatistossa - kaivumassojen läjitys (rajoitukset esitetään omana aluerajauksena xyz-koordinaatistossa) 1630 Kaivannon tukirakenteet 1631 Elementtituet Geometria - elementtituki mallinnetaan objektina xyz-koordinaatistossa Ominaisuudet - elementtituen ominaisuudet Elementtituen ominaisuutena voidaan antaa esimerkiksi valmistajan antama tuotekoodi käytettävälle tukityypille.

22 21 (41) 1632 Ponttiseinät Seinä: - ponttiseinä mallinnetaan yksittäisinä ponttiobjekteina tai pintana kaivannon puoleiselta osuudelta xyz-koordinaatistossa - lisäksi voidaan esittää myös ponttiseinän ulkoreuna pintana xyz-koordinaatistossa - pontin tavoitetaso mallinnetaan tavoitevyöhykeobjektina xyz-koordinaatistossa - pontin malli - jäykkyys - teräslaji - lukkotyyppi Tuenta: Ankkuripalkki: - ankkuripalkki mallinnetaan objektina xyz-koordinaatistossa - ankkuripalkin malli - jäykkyys - teräslaji Ankkurit: - kohdan 1321 mukaan - kohdan 1321 mukaan Sisäpuoliset tuet: - sisäpuoliset tuet mallinnetaan objektina xyz-koordinaatistossa - tuen malli - jäykkyys - teräslaji

23 22 (41) Alapään tuenta: Juuripalkki: - juuripalkki mallinnetaan objektina xyz-koordinaatistossa Ominaisuudet - juuripalkin ominaisuudet - betonilaatu - raudoitus - juuripalkin ankkurointi kohdan 1321 mukaan Juuritappi: - juuritappi mallinnetaan objektina xyz-koordinaatistossa Ominaisuudet - halkaisija - teräslaji - pituus - upotussyvyys Hitsaukset: Mallinnetaan tarvittaessa tilaajan ohjeiden mukaisesti Settiseinät Seinä: - settiseinän sisäpinta mallinnetaan pintana xyz-koordinaatistossa - settitukien alapään tavoitetaso mallinnetaan pintana tai tavoitevyöhykeobjektina xyz-koordinaatistossa - settien pituus - malli - materiaali - materiaaliominaisuudet - settitukien ominaisuudet ja k/k Tuenta: kohdan 1632 mukaan

24 23 (41) 1634 Patoseinät Seinä: - patoseinä mallinnetaan objektina patoseinän keskikohdan ylä- ja alapään xyz-koordinaateilla - vaihtoehtoisesti patoseinä mallinnetaan yksittäisinä porapaaluobjekteina xyz-koordinaatistossa - patoseinän alapään tavoitetaso mallinnetaan pintana tai tavoitevyöhykeobjektina xyz-koordinaatistossa - kohdan 1325 mukaan - tiiveysvaatimus Tuenta: kohdan 1632 mukaan 1635 Porapaaluseinät Seinä: - porapaaluseinä mallinnetaan objektina porapaalun keskikohdan ylä- ja alapään xyz-koordinaateilla - vaihtoehtoisesti porapaaluseinä mallinnetaan yksittäisinä porapaaluobjekteina xyz-koordinaatistossa - porapaaluseinän alapään tavoitetaso mallinnetaan pintana tai tavoitevyöhykeobjektina xyz-koordinaatistossa - kohdan 1325 mukaan - tiiveysvaatimus Porapaalun ominaisuutena voidaan antaa esimerkiksi valmistajan antama tuotekoodi käytettävälle paalutyypille. Tuenta: kohdan 1632 mukaan 1636 Kaivinpaaluseinä - kaivinpaaluseinä mallinnetaan objektina kaivinpaalun keskikohdan ylä- ja alapään xyz-koordinaateilla - vaihtoehtoisesti kaivinpaalut mallinnetaan yksittäisinä kaivinpaaluobjekteina xyz-koordinaatistossa - kohdan 1324 mukaan - tiiveysvaatimus

25 24 (41) Tuenta: kohdan 1632 mukaan 1639 Muut kaivantojen tukirakenteet - rakenne mallinnetaan tapauskohtaisesti objektina, pintana tai viivamallina xyz-koordinaatistossa - ominaisuudet määritellään tapauskohtaisesti 1640 Vedenalaiset maaleikkaukset ja -kaivannot - kohdan 1600 mukaan - linkki/viite lupa-asiakirjoihin 1650 Penkereiden alitukset 1652 Ratarakenteiden alitukset - penkereiden alitukset mallinnetaan objektina xyz-koordinaatistossa - putkikoko - materiaali (ulkoputki, sisäputki) - täyttömateriaali - eristys 1700 Kallioleikkaukset, -kaivannot ja -tunnelit 1710 Kallioavoleikkaukset - kallioavoleikkaukset mallinnetaan teoreettisena louhintalinjapintana xyz-koordinaatistossa - tarkkuusvaatimus - suurin sallittu rikkoutumisvyöhyke - suurin sallittu ohiporaus - suurin sallittu reikäväli - korkein sallittu kerralla lujittamattomana olevan seinämän korkeus

26 25 (41) 1720 Kalliokanaalit, -syvennykset ja -kuopat - kalliokanaalit ja -kuopat mallinnetaan teoreettisena louhintalinjapintana xyz-koordinaatistossa - tarkkuusvaatimus - suurin sallittu rikkoutumisvyöhyke 1740 Vedenalaiset kallioleikkaukset ja -kaivannot - vedenalaiset kallioleikkaukset ja -kaivannot mallinnetaan teoreettisena louhintalinjapinta xyz-koordinaatistossa - ei vaadittuja ominaisuuksia 1750 Jälkikäsitellyt kalliopinnat 1751 Betonoimalla tasatut kalliopinnat - betonoimalla tasatun kalliopinnan osalta mallinnetaan betonin yläpinta pintana xyz-koordinaatistossa - materiaalivaatimukset - louhintapinnan käsittely 1752 Kiviaineksella tasatut louhitut kalliopinnat - kiviaineksella tasatun kalliopinnan osalta mallinnetaan kiviaineksen yläpinta pintana xyz-koordinaatistossa - kiviaineksen materiaalivaatimukset 1760 Maanalaiset kalliotilat 1761 Kalliotunnelit - tunnelilla on oltava oma tunnelin louhintapintojen sisäpuolelle sijoitettava mittalinja - teoreettinen louhintapinta mallinnetaan yhtenäiseksi pinnaksi useista xyz-koordinaatistossa sijaitsevista pinnoista - vapaan tilan ulottuvuus mallinnetaan, kun se on selkeästi määritettävissä - lujitusvara

27 26 (41) Mahdolliset yhdystunnelit, profiilin levitykset eli niin sanotut "kuprikat, viisteet ja urat on esitettävä pintamalleina - louhintaprofiilien sekä profiilien vaihtumisalueiden alku- ja loppupaalut - sallitut louhintatoleranssit paaluväleittäin ja louhintapinnan mukaan - suurin sallittu rikkoutumisvyöhyke - suurin sallittu reikäväli - katkopituuden rajoitukset 1762 Ajotunnelit - kohdan 1761 mukaan tunnelin pysyessä käytössä hankkeen valmistumisen jälkeen - työnaikainen ajotunneli mallinnetaan kohdan 1761 mukaisesti ainoastaan teoreettisena louhintapintana - tunnelilla on oltava tunnelin louhintapintojen sisälle sijoittuva mittalinja - kohdan 1761 mukaan 1763 Hallit - hallilla on oltava hallin louhintapintojen sisälle sijoittuva mittalinja - kohdan 1761 mukaan Mittalinja voi olla sama kuin halliin päättyvän tunnelin mittalinja. - kohdan 1761 mukaan sekä louhinnan vaiheistus 1764 Kuilut - teoreettinen louhintapinta mallinnetaan pintana, yhdistelmäpintoina tai objektina xyz-koordinaatistossa - sallitut louhintatoleranssit tasojen ja seinämän mukaan - suurin sallittu rikkoutumisvyöhyke - suurin sallittu reikäväli - toteutustapa

28 27 (41) 1765 Kanaalit ja syvennykset kalliotiloissa - teoreettinen louhintapohja ja seinämät mallinnetaan pintana tai objektina xyz-koordinaatistossa - sallitut louhintatoleranssit tasojen ja seinämän mukaan 1769 Muut maanalaiset kalliotilat - rakenne mallinnetaan tapauskohtaisesti objektina, pintana tai viivamallina xyz-koordinaatistossa - ominaisuudet kohdan 1761 mukaan huomioiden tapauskohtaiset vaatimukset 1770 Kallioon poratut reiät ja kaivot 1771 Kallioon poratut reiät - kohdan 1510 mukaan - reiän alku- ja loppupisteen koordinaatit (xyz) - reiän pituus ja halkaisija - reiän tarkoitusperä ja poraus- tai kairausmenetelmä - mahdollinen putkitus 1772 Kallioon poratut kaivot - kohdan 1510 mukaan - kohdan 1771 mukaan 1779 Muut kallioon porattavat rakenteet - rakenne mallinnetaan tapauskohtaisesti objektina, pintana tai viivamallina xyz-koordinaatistossa - ominaisuudet kohdan 1761 mukaan huomioiden tapauskohtaiset vaatimukset

29 28 (41) 1800 Penkereet, maapadot ja täytöt 1810 Penkereet 1811 Maapenkereet - maapenkereestä mallinnetaan penkereen yläpinta xyz-koordinaatistossa - pengermateriaalin ominaisuudet - vaadittu tiiviys ja kantavuus 1812 Louhepenkereet - louhepenkereestä mallinnetaan penkereen yläpinta xyz-koordinaatistossa - suurin sallittu lohkarekoko - kiilauskerroksen ominaisuudet - vaadittu tiiviys ja kantavuus 1814 Kevennetyt penkereet Kevytsorapenkereet ja -rakenteet - kevytsorapenkereestä ja -rakenteesta mallinnetaan objektina (ylä- ja alapinta) xyz-koordi-naatistossa - materiaalin ominaisuudet Kevytsorabetonipenkereet - kevytsorabetonirakenteesta mallinnetaan objektina (ylä- ja alapinta) xyz-koordinaatistossa - materiaalin ominaisuudet Solumuovipenkereet - solumuovipenkereestä mallinnetaan objektina (ylä- ja alapinta) xyz-koordinaatistossa - suojahiekkarakenne mallinnetaan pintana xyz-koordinaatistossa - mikäli suojarakenteena käytetään teräsbetonilaattaa, tulee myös se mallintaa erikseen objektina xyzkoordinaatistossa - materiaalin ominaisuudet (EPS, XPS)

30 29 (41) Solumuovipenkereeseen tarvittava suojahiekkarakenne tulee mallintaa erillisenä kerroksena kohdan 1831 mukaan Rengas- ja rengasrouhepenkereet - rengas- ja rengasrouhepenkereestä mallinnetaan objektina (ylä- ja alapinta) xyz-koordinaatistossa - käytettävä materiaali (rengasrouhetyyppi, kokonaiset renkaat, rengaspaalit) Vaahtolasimurskepenkereet ja -rakenteet - vaahtolasimurskepenkere ja -rakenne mallinnetaan objektina (ylä- ja alapinta) xyz-koordinaatistossa - materiaalin ominaisuudet 1815 Vastapenkereet - vastapenkereestä mallinnetaan penkereen yläpinta xyz-koordinaatistossa - vastapengermateriaalin ominaisuudet 1816 Esikuormitusrakenteet - esikuormitusrakenteesta mallinnetaan rakenteen yläpinta xyz-koordinaatistossa - esikuormitusmateriaalin ominaisuudet - esikuormitusaika Esikuormitusrakenteen instrumentointi esitetään erillisessä suunnitelmassa

31 30 (41) 1830 Kaivantojen täytöt 1831 Asennusalustat - asennusalustasta mallinnetaan rakenteen yläpinta xyz-koordinaatistossa - materiaalin ominaisuudet - vaadittu tiiviys 1832 Alkutäytöt - alkutäytöstä mallinnetaan rakenteen yläpinta xyz-koordinaatistossa - materiaalin ominaisuudet - vaadittu tiiviys 1833 Lopputäytöt - lopputäytöstä mallinnetaan rakenteen yläpinta xyz-koordinaatistossa - materiaalin ominaisuudet - vaadittu tiiviys 1836 Massanvaihtoon kuuluvat täytöt - massanvaihtotäytöstä mallinnetaan rakenteen yläpinta xyz-koordinaatistossa - materiaalin ominaisuudet - vaadittu tiiviys ja kantavuus 1837 Johtokaivantojen virtaussulut Bentoniittimattorakenteinen virtaussulku - bentoniittimattorakenteinen virtaussulku mallinnetaan objektina xyz-koordinaatistossa - betoniniittimaton ominaisuudet

32 31 (41) bentoniittimaarakenteinen virtaussulku - Bentoniittimaarakenteinen virtaussulku mallinnetaan objektina xyz-koordinaatistossa - betoniniittimaan ominaisuudet Savirakenteinen johtokaivannon virtaussulku - savirakenteinen johtokaivannon virtaussulku mallinnetaan objektina xyz-koordinaatistossa - savirakenteen ominaisuudet

33 32 (41) 2000 PÄÄLLYS- JA PINTARAKENTEET 2100 Päällysrakenteen osat ja radan alusrakennekerrokset 2110 Suodatinrakenteet 2111 Suodatinkerrokset - suodatinkerroksesta mallinnetaan rakenteen yläpinta xyz-koordinaatistossa - materiaalin ominaisuudet 2112 Suodatinkankaat - suodatinkangas mallinnetaan rakenteen pintana xyz-koordinaatistossa - suodatinkankaan käyttöluokka 2120 Jakavat kerrokset, eristys- ja välikerrokset 2121 Jakavat kerrokset - jakavasta kerroksesta mallinnetaan rakenteen yläpinta xyz-koordinaatistossa - materiaalin ominaisuudet - vaadittu tiiviys ja kantavuus 2122 Eristyskerrokset ratarakenteissa - ratarakenteiden eristyskerroksesta mallinnetaan rakenteen yläpinta xyz-koordinaatistossa - materiaalin ominaisuudet - vaadittu tiiviys ja kantavuus 2123 Välikerrokset ratarakenteissa - ratarakenteiden välikerroksesta mallinnetaan ylimmän välikerroksen yläpinta xyz-koordinaatistossa - materiaalin ominaisuudet - vaadittu tiiviys ja kantavuus

34 33 (41) 2130 Kantavat kerrokset 2131 Sitomattomat kantavat kerrokset - sitomattomasta kantavasta kerroksesta mallinnetaan rakenteen yläpinta xyz-koordinaatistossa - materiaalin ominaisuudet - vaadittu tiiviys ja kantavuus 2132 Sidotut kantavat kerrokset Kantavan kerroksen asfalttibetoni (ABK) - kantavan kerroksen asfalttibetonista (ABK) mallinnetaan rakenteen yläpinta xyz-koordinaatistossa - materiaalin ominaisuudet - tavoitekantavuus Stabiloidut kantavat kerrokset - stabiloidusta kantavasta kerroksesta mallinnetaan rakenteen yläpinta xyz-koordinaatistossa - stabilointimenetelmä (BST, SST, KOST, MHST) - käytetty sideaine - sideaineen seossuhde ja määrä - tavoitekantavuus 2140 Päällysteet ja 2141 Asfalttipäällysteet - asfalttipäällysteestä mallinnetaan jokaisen päällystekerroksen yläpinta xyz-koordinaatistossa - materiaalin ominaisuudet - tavoitekantavuus - lujitteet mallinnetaan kohdan 2162 mukaisesti 2142 Pintaukset - pintauksesta (sirotepintaus, soratien pintaus ja lietepintaus) mallinnetaan jokaisen pintauksen yläpinta xyz-koordinaatistossa - materiaalin ominaisuudet

35 34 (41) 2143 Betoniset Betonikivipäällysteet - betonikivipäällysteestä mallinnetaan rakenteen yläpinta xyz-koordinaatistossa - betonikiven laatuluokka - materiaalin dimensiot - pintakäsittely - ladontamalli linkkinä erilliseen dokumenttiin Betonilaattapäällysteet - betonilaattapäällysteestä mallinnetaan rakenteen yläpinta xyz-koordinaatistossa - säänkestävyys - ominaisuustaivutuslujuus - lujuus - kulutuskestävyys - materiaalin dimensiot - ladontamalli linkkinä erilliseen dokumenttiin 2144 Luonnonkiviset - luonnonkivisestä pintarakenteesta mallinnetaan rakenteen yläpinta xyz-koordinaatistossa - materiaalin ominaisuudet - materiaalin dimensiot - ladontamalli linkkinä erilliseen dokumenttiin 2145 Sitomattomat kulutuskerrokset - sitomattomasta kulutuskerroksesta mallinnetaan rakenteen yläpinta xyz-koordinaatistossa - materiaalin ominaisuudet 2150 Siirtymärakenteet - siirtymärakenteet mallinnetaan objektina xyz-koordinaatistossa Siirtymäkiilan sijainti tarkistetaan työmaalla maasto-olosuhteiden mukaisesti

36 35 (41) - kiilarakenteen ominaisuudet 2160 Erityisrakenteet 2162 Päällysrakenteen lujitteet - päällysrakenteen lujite mallinnetaan pintana xyz-koordinaatistossa - lujitteen ominaisuudet 2200 Reunatuet, kourut, askelmat ja eroosiosuojaukset 2210 Reunatuet, kourut, askelmat ja muurit 2211 Reunatuet - reunatuista mallinnetaan rakenteisiin liittyvien rajapintojen taiteviivat, jotka vaikuttavat ko. objektin tilanvaraukseen tai toimintaan - materiaalivaatimukset - dimensiot 2212 Hulevesikourut - hulevesikouruista tulee mallintaa rakennussuunnitteluvaiheessa vesijuoksun taiteviiva ja taiteviivat, jotka ovat rajapinnassa muiden rakenteiden kanssa tai vaikuttavat ko. objektin tilanvaraukseen tai toimintaan - materiaalivaatimukset - dimensiot 2213 Maastoaskelmat - maastoaskelmat mallinnetaan objektina xyz-koordinaatistossa - materiaalivaatimukset 2214 Muurit Luonnonkivimuurit - luonnonkivimuurit mallinnetaan objektina xyz-koordinaatistossa

37 36 (41) - materiaalin ominaisuudet - luonnonkiven mitat Kivikorimuurit - kivikorimuuri mallinnetaan yhtenäisenä kivikorimuuriobjektina tai yksittäisinä kivikoriobjekteina xyzkoordinaatistossa - täyttömateriaali - korin materiaali ja dimensiot Betonikivimuurit - betonikivimuuri mallinnetaan objektina xyz-koordinaatistossa - materiaalivaatimukset - rakenteen mitat - perustamistapa 2220 Luiskaverhoukset ja eroosiosuojaukset 2221 Luiskakennostot - luiskakennostosta mallinnetaan rakenteen yläpinta xyz-koordinaatistossa - suodatinkerros kohdan 2111 mukaan - luiskakennoston tyyppi - täytön materiaali Luiskakennoston tyyppi voidaan ilmoittaa esimerkiksi valmistajan oman koodin avulla Kiviheitokkeet - kiviheitokkeesta mallinnetaan rakenteen yläpinta xyz-koordinaatistossa - suodatinkerros kohdan 2111 mukaan - kivimateriaalin raekoko

38 37 (41) 2223 Kiviladokset - kiviladoksesta mallinnetaan jokaisen kerroksen yläpinta xyz-koordinaatistossa - suodatinkerros kohdan 2111 mukaan - kiviladoksen jokaisen kerroksen kivimateriaalin raekoko 2224 Vahvisteverkot - vahvisteverkot mallinnetaan pintana xyz-koordinaatistossa - suodatinkerros kohdan 2111 mukaan - vahvisteverkon tyyppi : Vahvisteverkon tyyppi voidaan ilmoittaa esimerkiksi valmistajan oman koodin avulla Luonnonmukaiset eroosiosuojaukset - luonnonmukaisesta eroosiosuojauksesta mallinnetaan yläpintana xyz-koordinaatistossa - suodatinkerros kohdan 2111 mukaan - luonnonmukaisen eroosiosuojauksen sanallinen kuvaus tai linkki erilliseen dokumenttiin 2300 Kasvillisuusrakenteet 2310 Kasvualustat ja katteet 2311 Kasvualustat - kasvualustasta mallinnetaan rakenteen yläpinta xyz-koordinaatistossa (alapinta tarvittaessa, maaston muotoilu) - kasvualustan ominaisuudet - kasvualustan tyyppi (tuotteistettu, paikalla tehty, kantava) 2312 Katteet - katteista mallinnetaan katteen yläpinta xyz-koordinaatistossa - katemateriaali - kerroksenpaksuus - orgaanisen katteen luokka

39 38 (41) 2320 Nurmi- ja niittyverhoukset 2321 Nurmikot - nurmikosta mallinnetaan nurmen yläpinta xyz-koordinaatistossa - laatuluokka - hoitoluokka - siemenlajit - siemenseoksen määritys - siemenmäärä - tekotapa jos kylvönurmesta poikkeava (siirtonurmi, emulsiokylvö) 2322 Niityt - niityistä mallinnetaan niityn yläpinta xyz-koordinaatistossa - kylvettävät siemenlajit, suomenkielinen ja lajitieteellinen nimi - siemenmäärä g/m 2 ja siemenseoksen määritys (seoksen suhteet) 2330 Istutukset 2331 Puut - puu mallinnetaan objektina xyz-koordinaatistossa - suojaukset mallinnetaan tarvittaessa - taimilaji - taimikoko - taimityyppi 2332 Metsitykset - metsityksestä mallinnetaan yläpinta xyz-koordinaatistossa - taimilaji - taimikoko - taimityyppi - istutustiheydet, erillinen linkki dokumenttiin - istutuskaavio/sijoitteluohje, linkki erilliseen dokumenttiin

40 39 (41) 2333 Pensaat ja köynnökset - pensasistutusalueesta mallinnetaan yläpinta xyz-koordinaatistossa - yksittäinen pensas mallinnetaan objektina xyz-koordinaatistossa - taimilaji - taimikoko - taimityyppi - taimi- ja riviväli 2334 Perennat - perennaistutuksesta mallinnetaan yläpinta xyz-koordinaatistossa - taimilaji - taimikoko - taimityyppi - taimi- ja riviväli 2335 Ryhmäruusut - ryhmäruusuistutuksesta mallinnetaan yläpinta xyz-koordinaatistossa - istutettavan ruusun ominaisuudet - taimi- ja riviväli 2336 Muut kukat Sipuli- ja mukulakasvit - sipulikukkaistutuksesta mallinnetaan yläpinta xyz-koordinaatistossa - sipulikasvin suomenkielinen ja lajitieteellinen nimi - sipulikoko - istutussyvyys - istutustiheys Ryhmäkasvit - ryhmäkasvi-istutuksesta mallinnetaan yläpinta xyz-koordinaatistossa

41 40 (41) - taimilaji - taimikoko - taimityyppi - istutustiheydet/ kylvömäärät 2337 Kosteikko- ja vesikasvit - kosteikko- ja vesikasvi-istutuksesta mallinnetaan yläpinta xyz-koordinaatistossa - taimilaji - taimikoko - taimityyppi - istutustiheydet 2338 Puun juuristoalueen rakenteet pengerrys- ja täyttöalueilla - rakenteesta mallinnetaan yläpinta xyz-koordinaatistossa - sallittu täytön maksimipaksuus juuristoalueella - täyttömateriaalin määritys - mahdolliset lisäsuojaustoimenpiteet 2400 Ratojen päällysrakenteet 2410 Ratojen tukikerrokset - tukikerroksen yläpinta mallinnetaan pintana xyz-koordinaatistossa - tukikerroksen vaatimukset, linkki erilliseen dokumenttiin 2420 Raiteet - raiteen keskilinja mallinnetaan viivamallilla xyz-koordinaatistossa - kilometripaalutus (xyz) - vaihteet (xyz) - kallistukset [mm] - kiskon tyyppi [lyhytkisko, pitkäkisko, jatkuvakisko] - kiskopaino

42 41 (41) - liityntäkisko [päättyvä kiskopaino/alkava kiskopaino] - kiskosaumojen sijainti [km+m] - kiskoankkurin sijainti [km+m] - kiskoankkurin tyyppi [Mathée-ankkuri, Fair V ankkuri, Fair T ankkuri] - jatkoshitsaustapa [Tjh, Krjh] - kiskoteräksen laatu [UIC700, UIC900A, UIC900B, UIC1100] - eristysjatkosten sijainti [km+m] - ratapölkkytyyppi [B63, B75, B86, BP89, B97, BP99, puuratapölkky luokka 1, puuratapölkky luokka 2] - ratapölkyn sijainti [km+m] 2430 Tasoristeykset - tasoristeyksestä mallinnetaan kannen yläreunan nurkkapisteiden koordinaatit (xyz) - kannen materiaali - tasoristeyksen nimi - keskipisteen km-lukema [km+m] - keskipisteen koordinaatti (ETRS-TM35FIN) 2440 Kävelykulkutiet - kävelykulkutiestä mallinnetaan yläpinta xyz-koordinaatistossa - suodatinkangas kohdan 2112 mukaisesti - enimmäisraekoko [max. 25 mm] mm lajitteen osuus [%] - käytettävän kiviaineksen väri [vaalea, tumma]
