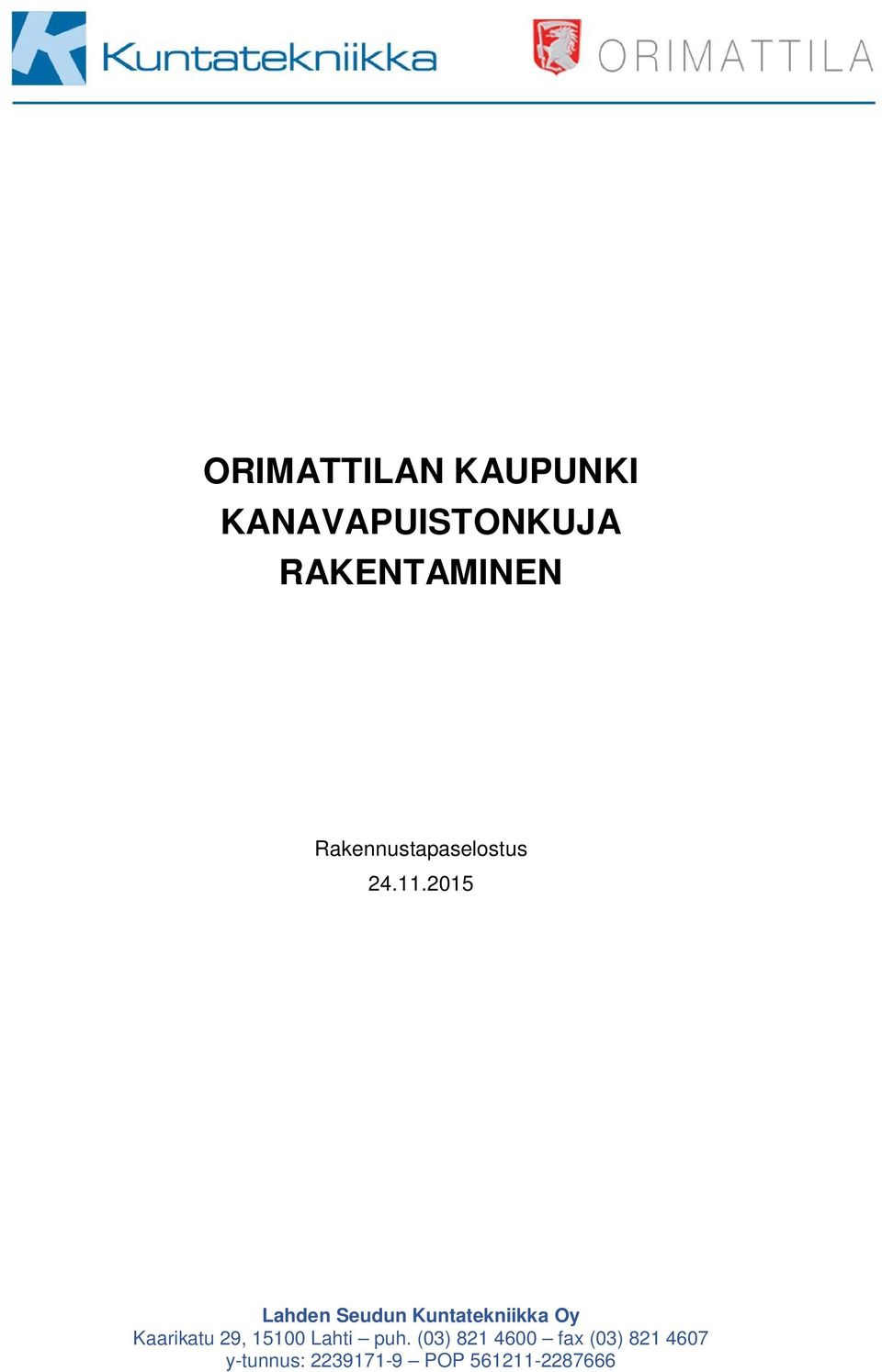

1 ORIMATTILAN KAUPUNKI KANAVAPUISTONKUJA RAKENTAMINEN Rakennustapaselostus y-tunnus: POP

2 Sisällys YLEISTÄ 3 Rakennuttajat 3 Suunnittelija 3 Rakennuskohde 3 Rakennustyö käsittää: 3 Rakennuskohteen mittaukset 4 Rakennuskohteen pohjatutkimukset 4 Rakennustyössä noudatetaan seuraavia työselityksiä ja ohjeita: 4 Rakennustyön yleinen laatutaso 4 Rakennusjärjestys ja kaivusuunnitelma 5 Rakennusjärjestys ja kaivusuunnitelma Poistettava, siirrettävä ja suojattava kasvillisuus Poistettavat ja siirrettävät maa- ja pengerrakenteet Poistettavat pintamaat POHJARAKENTEET Kuivatusrakenteet Salaojat Sivu- ja niskaojat Rummut MAALEIKKAUKSET JA KAIVANNOT Maaleikkaukset Putki- ja johtokaivannot Salaojakaivannot Kaivannon tukirakenteet KALLIOLEIKKAUKSET JA KAIVANNOT Kallioavoleikkaukset PENKEREET JA TÄYTTÖTYÖT Penkereet Maapenkereet Kaivantojen täytöt Kiviainesarina Asennusalustat Alkutäytöt Salaojan ympärystäytöt Lopputäytöt PÄÄLLYS- JA PINTARAKENTEET Suodatinrakenteet Suodatinkankaat Jakavat kerrokset, eristys ja välikerrokset Jakavat kerrokset Kantavat kerrokset 9 y-tunnus: POP

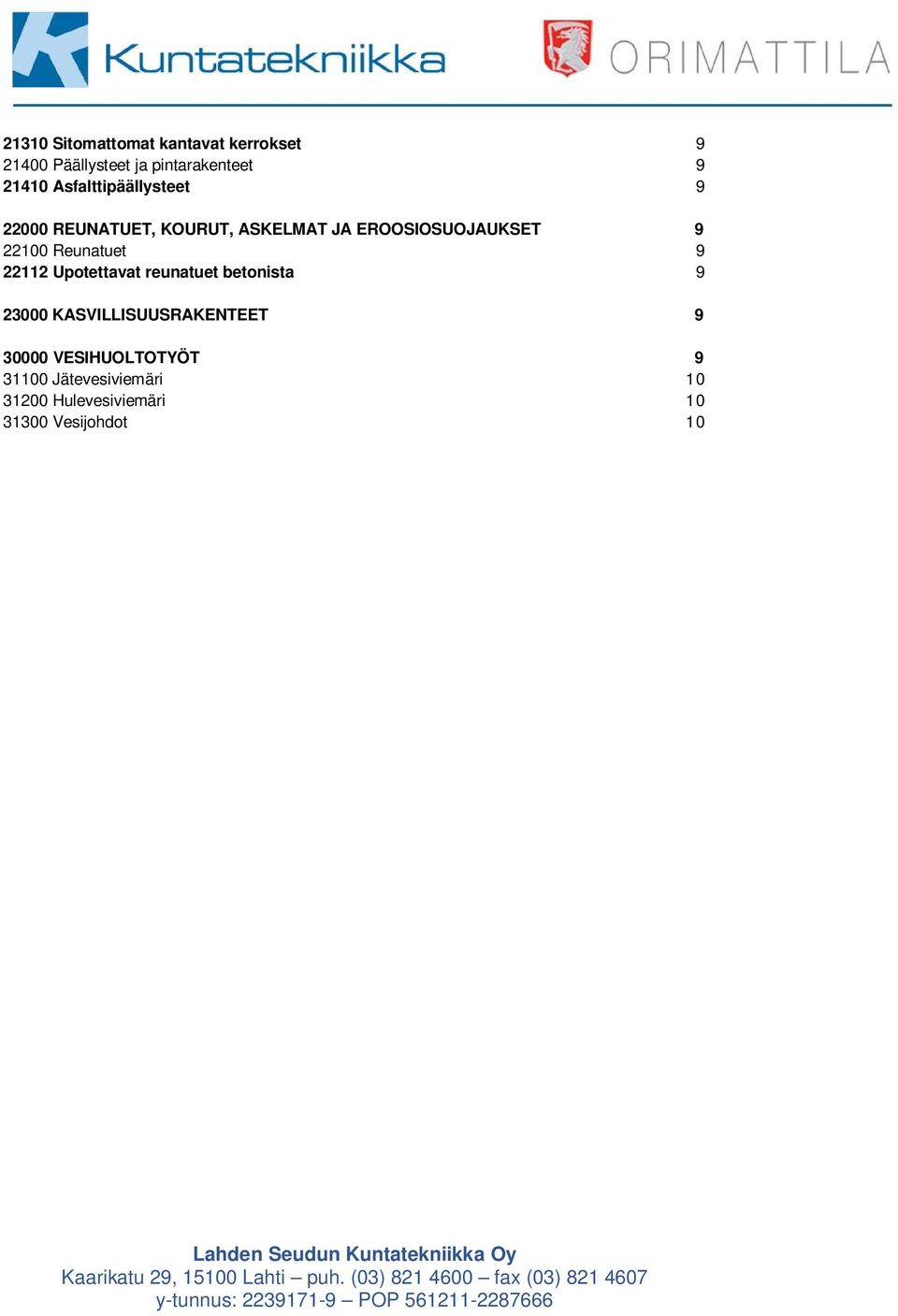

3 21310 Sitomattomat kantavat kerrokset Päällysteet ja pintarakenteet Asfalttipäällysteet REUNATUET, KOURUT, ASKELMAT JA EROOSIOSUOJAUKSET Reunatuet Upotettavat reunatuet betonista KASVILLISUUSRAKENTEET VESIHUOLTOTYÖT Jätevesiviemäri Hulevesiviemäri Vesijohdot 10 y-tunnus: POP

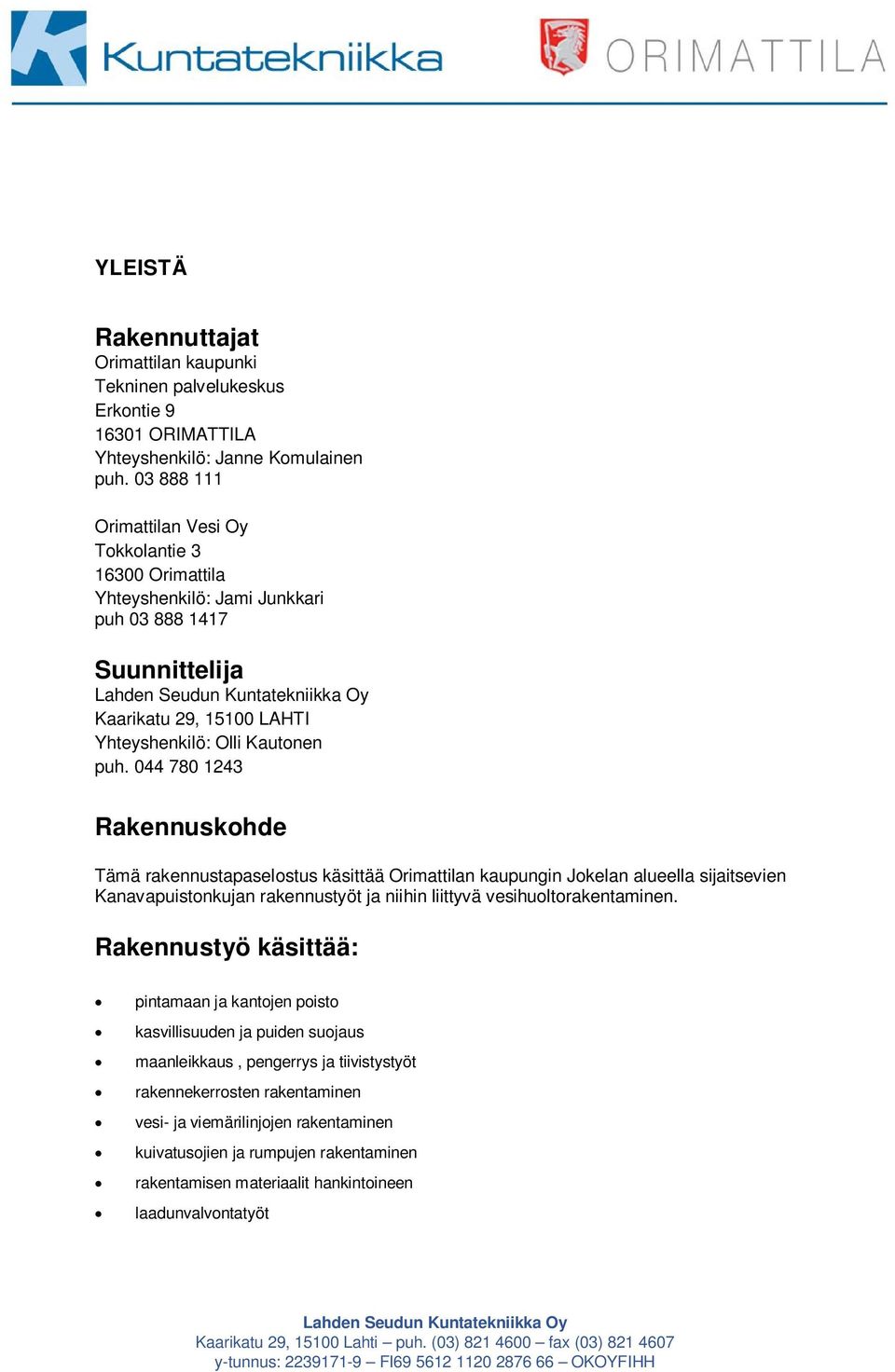

4 YLEISTÄ Rakennuttajat Orimattilan kaupunki Tekninen palvelukeskus Erkontie ORIMATTILA Yhteyshenkilö: Janne Komulainen puh Orimattilan Vesi Oy Tokkolantie Orimattila Yhteyshenkilö: Jami Junkkari puh Suunnittelija Kaarikatu 29, LAHTI Yhteyshenkilö: Olli Kautonen puh Rakennuskohde Tämä rakennustapaselostus käsittää Orimattilan kaupungin Jokelan alueella sijaitsevien Kanavapuistonkujan rakennustyöt ja niihin liittyvä vesihuoltorakentaminen. Rakennustyö käsittää: pintamaan ja kantojen poisto kasvillisuuden ja puiden suojaus maanleikkaus, pengerrys ja tiivistystyöt rakennekerrosten rakentaminen vesi- ja viemärilinjojen rakentaminen kuivatusojien ja rumpujen rakentaminen rakentamisen materiaalit hankintoineen laadunvalvontatyöt

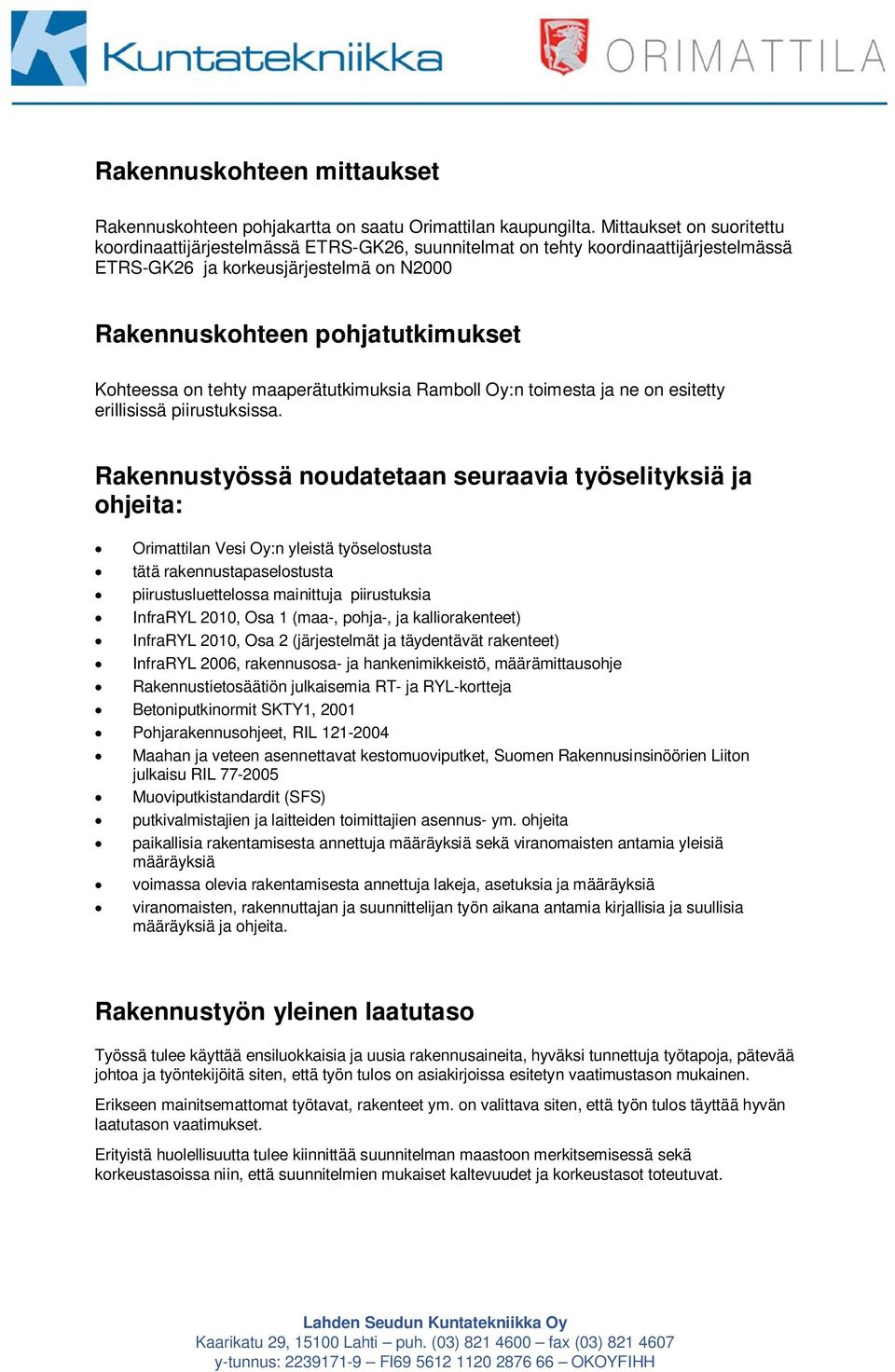

5 Rakennuskohteen mittaukset Rakennuskohteen pohjakartta on saatu Orimattilan kaupungilta. Mittaukset on suoritettu koordinaattijärjestelmässä ETRS-GK26, suunnitelmat on tehty koordinaattijärjestelmässä ETRS-GK26 ja korkeusjärjestelmä on N2000 Rakennuskohteen pohjatutkimukset Kohteessa on tehty maaperätutkimuksia Ramboll Oy:n toimesta ja ne on esitetty erillisissä piirustuksissa. Rakennustyössä noudatetaan seuraavia työselityksiä ja ohjeita: Orimattilan Vesi Oy:n yleistä työselostusta tätä rakennustapaselostusta piirustusluettelossa mainittuja piirustuksia InfraRYL 2010, Osa 1 (maa-, pohja-, ja kalliorakenteet) InfraRYL 2010, Osa 2 (järjestelmät ja täydentävät rakenteet) InfraRYL 2006, rakennusosa- ja hankenimikkeistö, määrämittausohje Rakennustietosäätiön julkaisemia RT- ja RYL-kortteja Betoniputkinormit SKTY1, 2001 Pohjarakennusohjeet, RIL Maahan ja veteen asennettavat kestomuoviputket, Suomen Rakennusinsinöörien Liiton julkaisu RIL Muoviputkistandardit (SFS) putkivalmistajien ja laitteiden toimittajien asennus- ym. ohjeita paikallisia rakentamisesta annettuja määräyksiä sekä viranomaisten antamia yleisiä määräyksiä voimassa olevia rakentamisesta annettuja lakeja, asetuksia ja määräyksiä viranomaisten, rakennuttajan ja suunnittelijan työn aikana antamia kirjallisia ja suullisia määräyksiä ja ohjeita. Rakennustyön yleinen laatutaso Työssä tulee käyttää ensiluokkaisia ja uusia rakennusaineita, hyväksi tunnettuja työtapoja, pätevää johtoa ja työntekijöitä siten, että työn tulos on asiakirjoissa esitetyn vaatimustason mukainen. Erikseen mainitsemattomat työtavat, rakenteet ym. on valittava siten, että työn tulos täyttää hyvän laatutason vaatimukset. Erityistä huolellisuutta tulee kiinnittää suunnitelman maastoon merkitsemisessä sekä korkeustasoissa niin, että suunnitelmien mukaiset kaltevuudet ja korkeustasot toteutuvat.

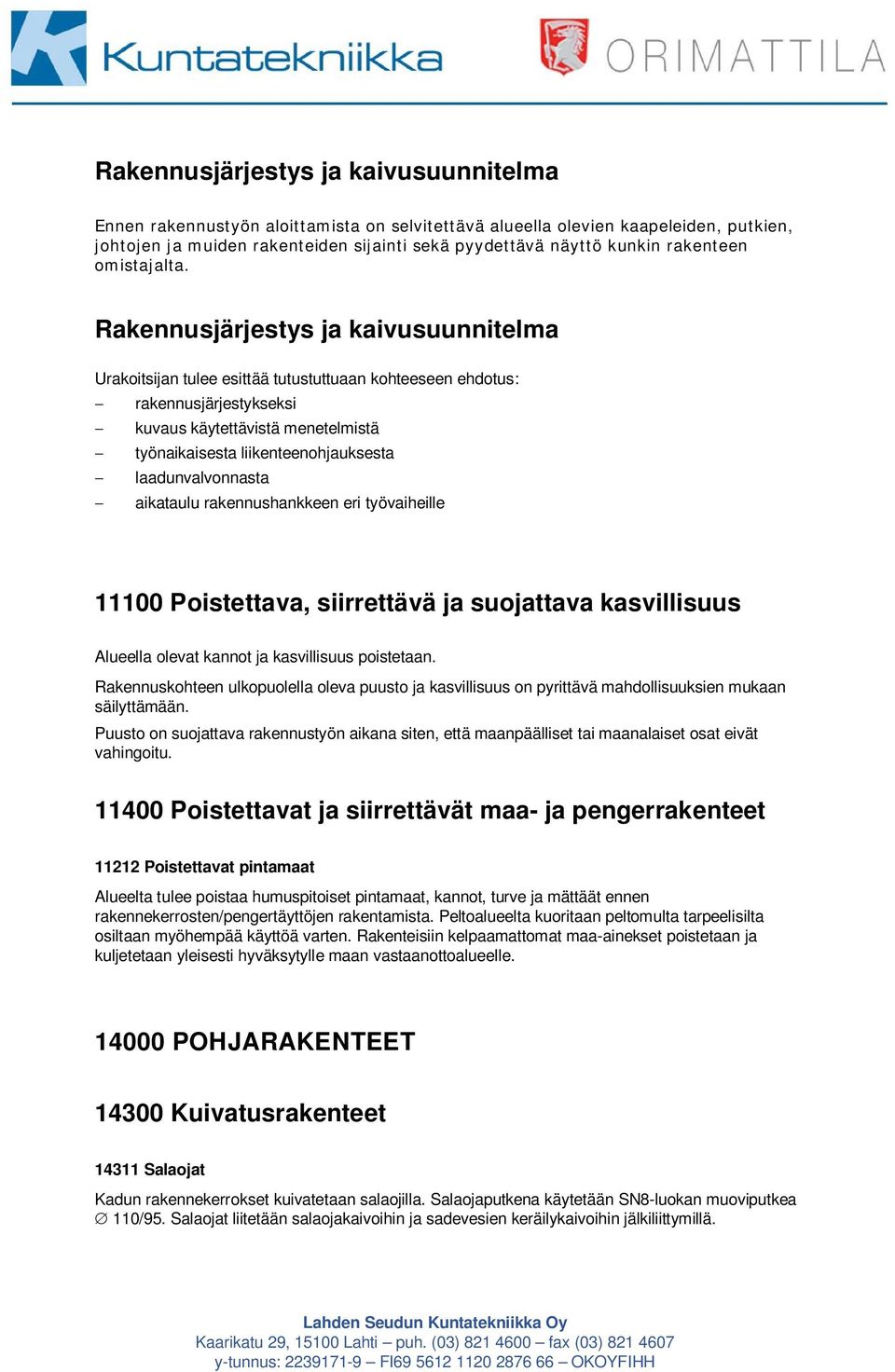

6 Rakennusjärjestys ja kaivusuunnitelma Ennen rakennustyön aloittamista on selvitettävä alueella olevien kaapeleiden, putkien, johtojen ja muiden rakenteiden sijainti sekä pyydettävä näyttö kunkin rakenteen omistajalta. Rakennusjärjestys ja kaivusuunnitelma Urakoitsijan tulee esittää tutustuttuaan kohteeseen ehdotus: rakennusjärjestykseksi kuvaus käytettävistä menetelmistä työnaikaisesta liikenteenohjauksesta laadunvalvonnasta aikataulu rakennushankkeen eri työvaiheille Poistettava, siirrettävä ja suojattava kasvillisuus Alueella olevat kannot ja kasvillisuus poistetaan. Rakennuskohteen ulkopuolella oleva puusto ja kasvillisuus on pyrittävä mahdollisuuksien mukaan säilyttämään. Puusto on suojattava rakennustyön aikana siten, että maanpäälliset tai maanalaiset osat eivät vahingoitu Poistettavat ja siirrettävät maa- ja pengerrakenteet Poistettavat pintamaat Alueelta tulee poistaa humuspitoiset pintamaat, kannot, turve ja mättäät ennen rakennekerrosten/pengertäyttöjen rakentamista. Peltoalueelta kuoritaan peltomulta tarpeelisilta osiltaan myöhempää käyttöä varten. Rakenteisiin kelpaamattomat maa-ainekset poistetaan ja kuljetetaan yleisesti hyväksytylle maan vastaanottoalueelle POHJARAKENTEET Kuivatusrakenteet Salaojat Kadun rakennekerrokset kuivatetaan salaojilla. Salaojaputkena käytetään SN8-luokan muoviputkea 110/95. Salaojat liitetään salaojakaivoihin ja sadevesien keräilykaivoihin jälkiliittymillä.

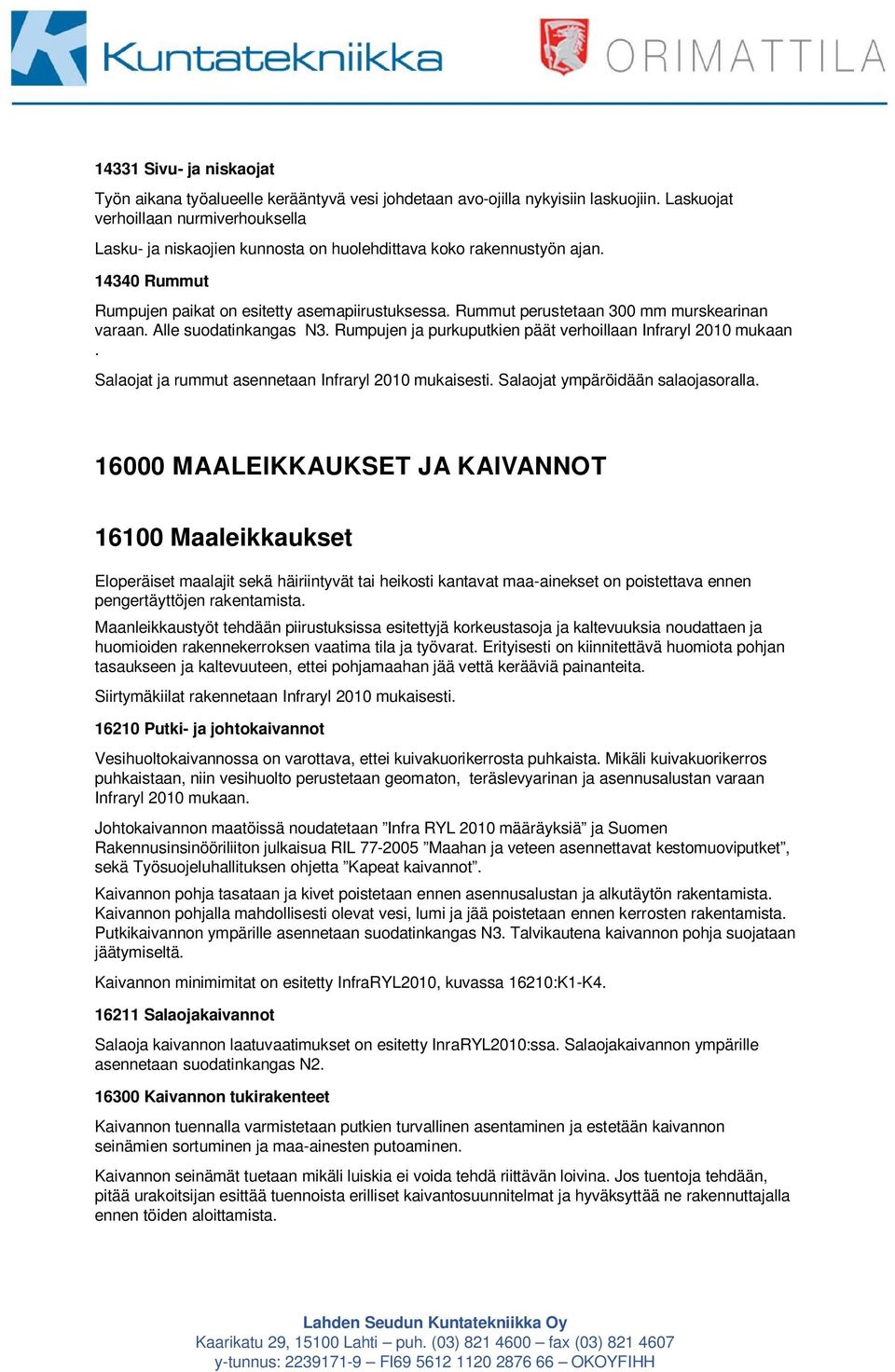

7 14331 Sivu- ja niskaojat Työn aikana työalueelle kerääntyvä vesi johdetaan avo-ojilla nykyisiin laskuojiin. Laskuojat verhoillaan nurmiverhouksella Lasku- ja niskaojien kunnosta on huolehdittava koko rakennustyön ajan Rummut Rumpujen paikat on esitetty asemapiirustuksessa. Rummut perustetaan 300 mm murskearinan varaan. Alle suodatinkangas N3. Rumpujen ja purkuputkien päät verhoillaan Infraryl 2010 mukaan. Salaojat ja rummut asennetaan Infraryl 2010 mukaisesti. Salaojat ympäröidään salaojasoralla MAALEIKKAUKSET JA KAIVANNOT Maaleikkaukset Eloperäiset maalajit sekä häiriintyvät tai heikosti kantavat maa-ainekset on poistettava ennen pengertäyttöjen rakentamista. Maanleikkaustyöt tehdään piirustuksissa esitettyjä korkeustasoja ja kaltevuuksia noudattaen ja huomioiden rakennekerroksen vaatima tila ja työvarat. Erityisesti on kiinnitettävä huomiota pohjan tasaukseen ja kaltevuuteen, ettei pohjamaahan jää vettä kerääviä painanteita. Siirtymäkiilat rakennetaan Infraryl 2010 mukaisesti Putki- ja johtokaivannot Vesihuoltokaivannossa on varottava, ettei kuivakuorikerrosta puhkaista. Mikäli kuivakuorikerros puhkaistaan, niin vesihuolto perustetaan geomaton, teräslevyarinan ja asennusalustan varaan Infraryl 2010 mukaan. Johtokaivannon maatöissä noudatetaan Infra RYL 2010 määräyksiä ja Suomen Rakennusinsinööriliiton julkaisua RIL Maahan ja veteen asennettavat kestomuoviputket, sekä Työsuojeluhallituksen ohjetta Kapeat kaivannot. Kaivannon pohja tasataan ja kivet poistetaan ennen asennusalustan ja alkutäytön rakentamista. Kaivannon pohjalla mahdollisesti olevat vesi, lumi ja jää poistetaan ennen kerrosten rakentamista. Putkikaivannon ympärille asennetaan suodatinkangas N3. Talvikautena kaivannon pohja suojataan jäätymiseltä. Kaivannon minimimitat on esitetty InfraRYL2010, kuvassa 16210:K1-K Salaojakaivannot Salaoja kaivannon laatuvaatimukset on esitetty InraRYL2010:ssa. Salaojakaivannon ympärille asennetaan suodatinkangas N Kaivannon tukirakenteet Kaivannon tuennalla varmistetaan putkien turvallinen asentaminen ja estetään kaivannon seinämien sortuminen ja maa-ainesten putoaminen. Kaivannon seinämät tuetaan mikäli luiskia ei voida tehdä riittävän loivina. Jos tuentoja tehdään, pitää urakoitsijan esittää tuennoista erilliset kaivantosuunnitelmat ja hyväksyttää ne rakennuttajalla ennen töiden aloittamista.

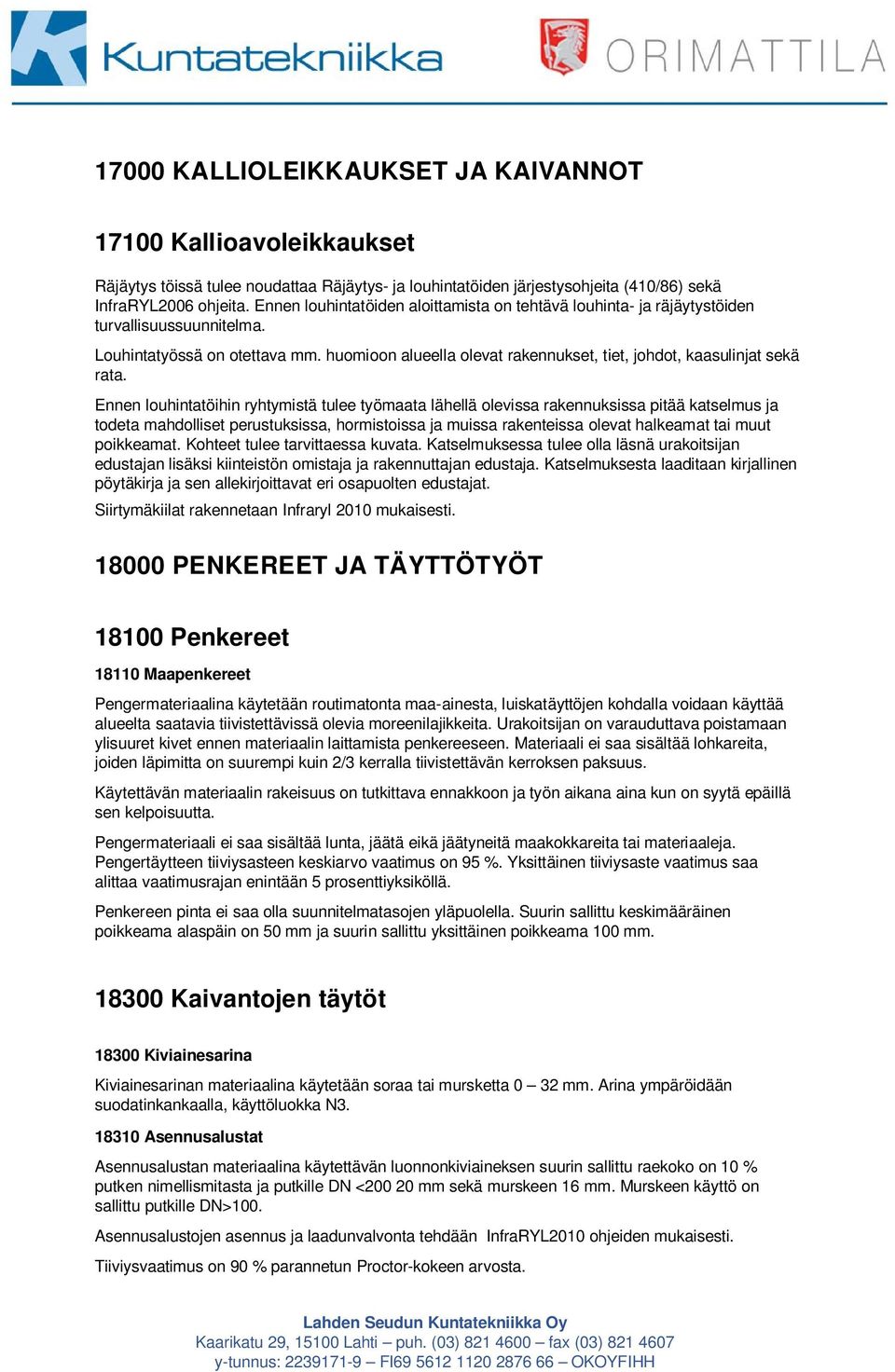

8 17000 KALLIOLEIKKAUKSET JA KAIVANNOT Kallioavoleikkaukset Räjäytys töissä tulee noudattaa Räjäytys- ja louhintatöiden järjestysohjeita (410/86) sekä InfraRYL2006 ohjeita. Ennen louhintatöiden aloittamista on tehtävä louhinta- ja räjäytystöiden turvallisuussuunnitelma. Louhintatyössä on otettava mm. huomioon alueella olevat rakennukset, tiet, johdot, kaasulinjat sekä rata. Ennen louhintatöihin ryhtymistä tulee työmaata lähellä olevissa rakennuksissa pitää katselmus ja todeta mahdolliset perustuksissa, hormistoissa ja muissa rakenteissa olevat halkeamat tai muut poikkeamat. Kohteet tulee tarvittaessa kuvata. Katselmuksessa tulee olla läsnä urakoitsijan edustajan lisäksi kiinteistön omistaja ja rakennuttajan edustaja. Katselmuksesta laaditaan kirjallinen pöytäkirja ja sen allekirjoittavat eri osapuolten edustajat. Siirtymäkiilat rakennetaan Infraryl 2010 mukaisesti PENKEREET JA TÄYTTÖTYÖT Penkereet Maapenkereet Pengermateriaalina käytetään routimatonta maa-ainesta, luiskatäyttöjen kohdalla voidaan käyttää alueelta saatavia tiivistettävissä olevia moreenilajikkeita. Urakoitsijan on varauduttava poistamaan ylisuuret kivet ennen materiaalin laittamista penkereeseen. Materiaali ei saa sisältää lohkareita, joiden läpimitta on suurempi kuin 2/3 kerralla tiivistettävän kerroksen paksuus. Käytettävän materiaalin rakeisuus on tutkittava ennakkoon ja työn aikana aina kun on syytä epäillä sen kelpoisuutta. Pengermateriaali ei saa sisältää lunta, jäätä eikä jäätyneitä maakokkareita tai materiaaleja. Pengertäytteen tiiviysasteen keskiarvo vaatimus on 95 %. Yksittäinen tiiviysaste vaatimus saa alittaa vaatimusrajan enintään 5 prosenttiyksiköllä. Penkereen pinta ei saa olla suunnitelmatasojen yläpuolella. Suurin sallittu keskimääräinen poikkeama alaspäin on 50 mm ja suurin sallittu yksittäinen poikkeama 100 mm Kaivantojen täytöt Kiviainesarina Kiviainesarinan materiaalina käytetään soraa tai mursketta 0 32 mm. Arina ympäröidään suodatinkankaalla, käyttöluokka N Asennusalustat Asennusalustan materiaalina käytettävän luonnonkiviaineksen suurin sallittu raekoko on 10 % putken nimellismitasta ja putkille DN < mm sekä murskeen 16 mm. Murskeen käyttö on sallittu putkille DN>100. Asennusalustojen asennus ja laadunvalvonta tehdään InfraRYL2010 ohjeiden mukaisesti. Tiiviysvaatimus on 90 % parannetun Proctor-kokeen arvosta.

9 18310 Alkutäytöt Alkutäyttö ulotetaan kaikille putkille 300 mm putken laen yläpuolelle. Täyttömateriaali on samaa kuin asennusalustan materiaali. Alkutäyttö tiivistetään huolellisesti kerroksittain. Putken päällä olevaa maakerrosta voidaan tiivistää koneellisesti vasta kun maakerros on vähintään 300 mm paksu. Liikennealueilla tien alituskaivantojen alkutäyttö tehdään sulasta hiekasta, sorasta tai murskeesta. Alkutäytön tiivistys suoritetaan yhtenä kerroksena. Alkutäytön asennus ja laadunvalvonta tehdään InfraRYL2010 ohjeiden mukaisesti. Alkutäyttö ympäröidään tarvittaessa suodatinkankaalla, käyttöluokka N3. Alkutäytön tiiviysvaatimus on 95 % Salaojan ympärystäytöt Salaojat ympärystäytöt tehdään infraryl 2010 ohjeiden mukaisesti. Ympärystäytön ympärille asennetaan suodatinkangas N Lopputäytöt Lopputäyttö tehdään rakennekerrosten alapintaan asti. Asennus ja laadunvalvonta tehdään InfraRYL2010 ohjeiden mukaisesti. Lopputäytön tiiviysvaatimus on 90 % liikennöitävillä alueilla PÄÄLLYS- JA PINTARAKENTEET Vihtorintien rakennekerrokset ovat seuraavat: Ajorata päällyste AB 16/ mm sitomaton kantava kerros KaM mm sitomaton kantava kerros KaM mm Jakava kerros KaM mm Suodatinkangas N3 Yhteensä 1090 mm Suodatinrakenteet Suodatinkankaat Suodatinkankaan käyttöluokkana käytetään N3. Suodatinkangas aennetaan pohjamaan leikkauspintaan infraryl 2010 ohjeiden mukaan

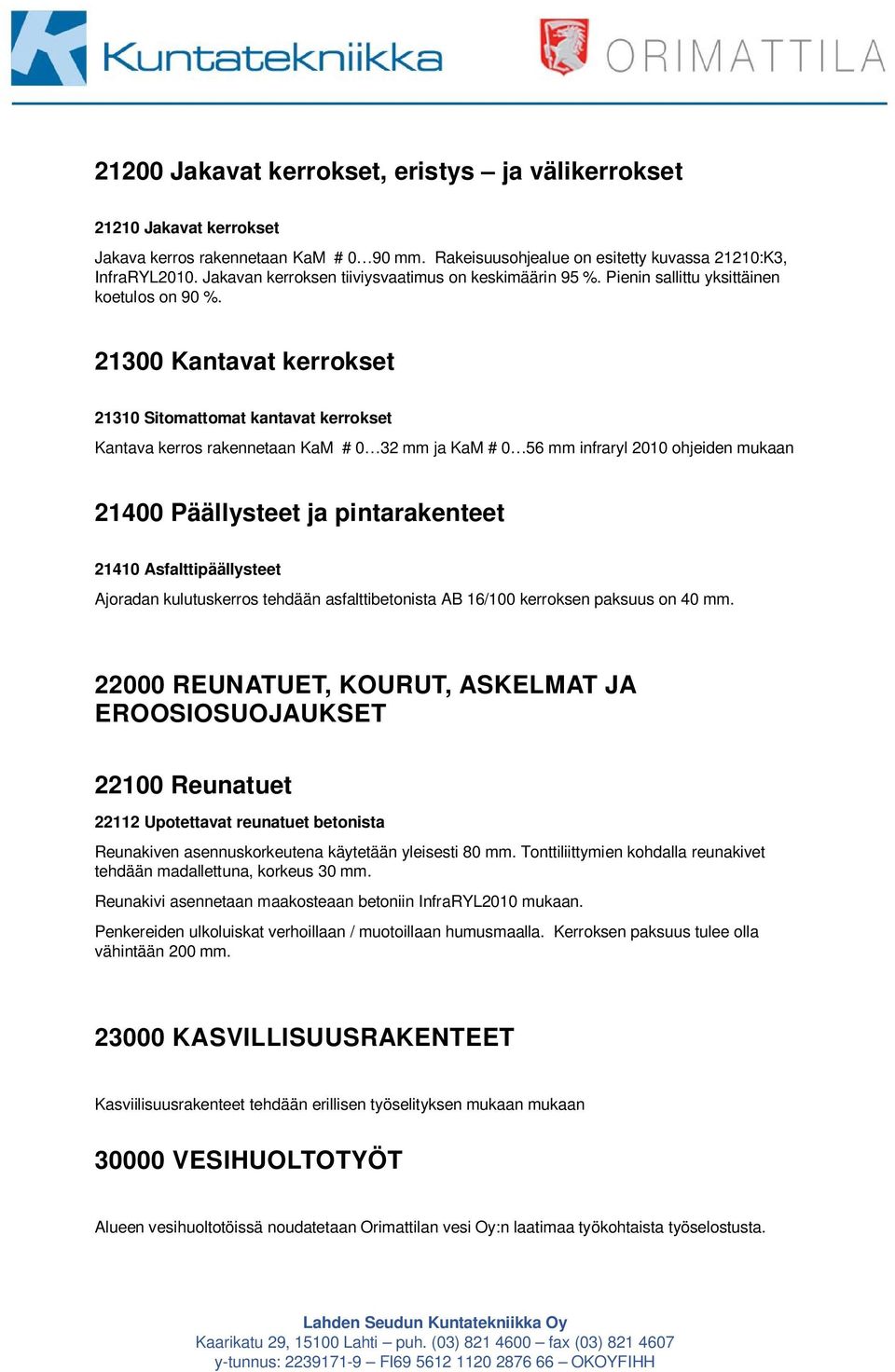

10 21200 Jakavat kerrokset, eristys ja välikerrokset Jakavat kerrokset Jakava kerros rakennetaan KaM # 0 90 mm. Rakeisuusohjealue on esitetty kuvassa 21210:K3, InfraRYL2010. Jakavan kerroksen tiiviysvaatimus on keskimäärin 95 %. Pienin sallittu yksittäinen koetulos on 90 % Kantavat kerrokset Sitomattomat kantavat kerrokset Kantava kerros rakennetaan KaM # 0 32 mm ja KaM # 0 56 mm infraryl 2010 ohjeiden mukaan Päällysteet ja pintarakenteet Asfalttipäällysteet Ajoradan kulutuskerros tehdään asfalttibetonista AB 16/100 kerroksen paksuus on 40 mm REUNATUET, KOURUT, ASKELMAT JA EROOSIOSUOJAUKSET Reunatuet Upotettavat reunatuet betonista Reunakiven asennuskorkeutena käytetään yleisesti 80 mm. Tonttiliittymien kohdalla reunakivet tehdään madallettuna, korkeus 30 mm. Reunakivi asennetaan maakosteaan betoniin InfraRYL2010 mukaan. Penkereiden ulkoluiskat verhoillaan / muotoillaan humusmaalla. Kerroksen paksuus tulee olla vähintään 200 mm KASVILLISUUSRAKENTEET Kasviilisuusrakenteet tehdään erillisen työselityksen mukaan mukaan VESIHUOLTOTYÖT Alueen vesihuoltotöissä noudatetaan Orimattilan vesi Oy:n laatimaa työkohtaista työselostusta.

11 31100 Jätevesiviemäri Jätevesiviemäri rakennetaan suunnitelmapiirustusten mukaisesti. Runkolinjat rakennetaan 160 mm massiiviseinäisestä muoviputkesta. Tonttijohdot rakennetaan 110 mm muoviputkesta. Muoviputkien lujuusluokkana käytetään SN8. Viemärin tarkistuskaivoina käytetään Ø 400/315 muovikaivoja. Kaivot varustetaan umpikansistoilla, joiden kuormituskestävyys on D400 (400 kn) Hulevesiviemäri Hulevesiviemäri rakennetaan suunnitelmapiirustusten mukaisesti. Runkolinjat rakennetaan 200 mm muoviputkista. Hulevesi- ja tarkastuskaivojen välisinä putkina käytetään 200 mm muoviputkia. Tonttijohdot rakennetaan 110 mm muoviputkesta. Muoviputkien lujuusluokkana käytetään SN8. Viemärin tarkistuskaivoina käytetään Ø 560 M muovikaivoja. Kaivot varustetaan 400 kn umpikannella. Sadevesiviemärien keräilykaivoina käytetään Ø 560 mm muovikaivoja. Kaivot 400 kn ritiläkansilla ja 300 l sakkapesällä Vesijohdot Vesijohdot rakennetaan suunnitelmapiirustusten mukaisesti. Runkolinja rakennetaan 63 mm muoviputkista, materiaali PEH PN-10, Tonttihaarat rakennetaan 32 mm muoviputkesta, materiaali PE-10. Lahdessa 23. päivänä marraskuuta 2015 LAHDEN SEUDUN KUNTATEKNIIKKA OY Olli Kautonen Toimistoinsinööri
