1 LIITE 3.1 YIV LUONNOS 03/2019 LUOVUTUSAINEISTON TIEDONSIRRON VAATIMUKSET

2 Sisältö YLEISTÄ... 3 LUOVUTETTAVIEN GEOMETRIOIDEN TYYIKUVAUKSET... 6 LUOVUTUSAINEISTON TIEDONSIIRRON VAATIMUKSET RAKENNEOSITTAIN... 9 ALUEMAISET JA IMMATERIAALISET KOTEET... 9 LÄTÖTIEDOT MAA-, OJA- ja KALLIORAKENTEET Olevat rakenteet ja rakennusosat ilaantuneet maat ja rakenteet erustusrakenteet Kallion tiivistys- ja lujitusrakenteet Maaleikkaukset ja kaivannot Kallioleikkaukset, -kaivannot ja tunnelit enkereet, maapadot ja täytöt ÄÄLLYS- JA INTARAKENTEET äällysrakenteen osat ja radan alusrakennekerrokset Reunatuet, kourut, askelmat ja eroosiosuojaukset Kasvillisuusrakenteet Ratojen päällysrakenteet JÄRJESTELMÄT Vesihuollon järjestelmät Turvallisuusrakenteet ja opastusjärjestelmät Sähkö-, tele- ja konetekniset järjestelmät Lämmön- ja kaasunsiirtojärjestelmät

3 YLEISTÄ Tässä ohjeessa on esitetty tiedonsiirron vähimmäisvaatimukset infran tietomallimuotoisen luovutusaineiston osalta suunnitteluvaiheittain. ankekohtaisesti sopien tulisi kuitenkin pyrkiä vähimmäisvaatimuksia tarkempaan luovutusaineistoon, jos sillä hankkeessa saavutetaan tunnistettavia hyötyjä. Vaatimukset luovutettavan aineiston vaihtelevat suunnitteluvaiheittain. Rakennusosaa ei ole aina tarpeenmukaista mallintaa samalla tarkkuustasolla, vaan mallintaessa tulee huomioida hankkeen suunnitteluvaiheen tarpeet vrt. yleissuunnitelma- ja rakennussuunnitelmavaihe. anke- ja yleissuunnitelmavaiheessa suunnitteluratkaisujen yhteensovittamiseksi ja karkeiden kustannusarvioiden määrittämiseksi riittää pääsääntöisesti geometrialtaan yksinkertaisemmat suunnitelmamallit. Joissain hankkeissa tietyillä rakenneosilla on kuitenkin suunnittelun ja yhteensovituksen kannalta suurempi painoarvo. Tällaisten rakenneosien kohdalla voi olla perusteltua, että rakennusosat mallinnetaan suuremmalla tarkkuudella kuin vähimmäisvaatimuksissa on esitetty. Aina on otettava huomioon hankkeen erityisvaatimukset ja ominaisuudet. Tietomallipohjaisen suunnittelun laajuuden määrityksessä tulee ottaa huomioon ja dokumentoida selkeästi: tarve, tavoitteet ja lopputulos. Laajuuden määrityksen yhteydessä pyritään mahdollisimman tarkoituksenmukaisiin toteutuksiin, jolloin saavutetut hyödyt ovat merkittävästi käytettyjä työpanoksia mittavampia. Luovutusaineiston tarkkuuteen vaikuttavat myös se toimitaanko ns. rakentamattomassa ympäristössä vai jo aikaisemmin vahvasti rakennetussa ympäristössä, kuten kaupunkien keskusta-alueilla. Myös käytettävissä olevan lähtöaineiston taso vaikuttaa luovutusaineiston tarkkuuteen. Tulee huomioida, että tässä ohjeessa käsitellään luovutusaineiston tiedonsiirron vaatimuksia, eikä siinä oteta kantaa itse mallipohjaiseen suunnitteluun ja sen prosesseihin. Mallipohjaisessa suunnittelussa, jossa tietoa tuotetaan ja siirretään suunnitteluohjelmistojen natiiviformaatissa, pyritään suunnitteluvaiheen ja tekniikkalajien yhteensovituksen vaatimilta osin mahdollisimman tarkkaan ja tarpeen mukaiseen mallinnustarkkuuteen suunnitteluratkaisujen esittämisessä. Ennen kaikkea tulee huomioida, että luovutusaineiston tarkkuus on hankkeen vaatimusten mukaista. Luovutusaineisto ei kuvaa mallipohjaista suunnitteluaineistoa täydellisesti, vaan se voi olla sisällöltään rajatumpaa ja yksinkertaisempaa kuin suunnittelun aikainen natiivimalliaineisto. Luovutusvaiheen tiedonsiirtoa varten natiivimalleista kuitenkin tuotetaan ja jalostetaan aina vähintään tämän ohjeen vaatimusten mukainen luovutusaineisto, ellei hankekohtaisesti ole toisin sovittu. Mallipohjaisen luovutusaineiston on tarkoitus palvella myös työmaan tarpeita. Rakennussuunnitelmavaiheen vähimmäismallinnusvaatimukset on esitetty siten, että rakennussuunnitelmavaiheen luovutusaineisto on jatkojalostettavissa työmaalla työmaan tarpeiden mukaisesti. Ohjeessa on kuvattu toteumamallin (TM) vähimmäisvaatimukset rakenneosittain. Toteumamallin laatimisessa tulee huomioida hankekohtaiset tarkennukset ja vaatimukset, jotka tulee olla kirjattuna hankkeen tarjouspyyntöaineistoon tai niistä tulee sopia erikseen hankkeen alkuvaiheessa. Toteumamalli on osa rakentamisen digitaalista luovutusaineistoa, joka toimii lähtötietona kunnossapitovaiheelle.

4 OJEEN KÄYTTÖ Tässä osiossa ohjeistetaan, kuinka rakennusosakohtaisia luovutusaineiston tiedonsiirron vaatimuskortteja luetaan ja käytetään. Väri- ja Mallinnusvaatimus kirjainkoodi akollinen, mallinnetaan aina ankekohtaisesti E Ei mallinneta (ei relevantti asia suunnitteluvaiheen kannalta) Kuva 1. Mallinnusvaatimukset eri suunnitelmavaiheissa Kortin ensimmäisessä osassa (esitetty alla) kuvataan luovutusaineiston tiedonsiirron tekniset vaatimukset, eli missä muodossa rakennusosan geometria luovutetaan hankevaiheittain. Luovutettava aineisto voi muodostua pisteistä, taiteviivoista, linjageometrioista, aluerajauksista, pintamalleista tai tilavuuskappaleista. Luovutettavan geometrian teknisen kuvauksen lisäksi kortin ensimmäisessä osassa ilmenee mallinnusvaatimukset eri suunnitelmavaiheissa. Tämä vaatimus on jaettu kolmeen luokkaan, ei mallinneta, hankekohtaisesti ja pakollinen, ks. kuva 1. Itse suunnitteluvaiheet on jaettu kolmeen eri kokonaisuuteen, joiden mukaan mallinnustarkkuus ja vaatimukset määräytyvät: hanke- ja yleissuunnitteluvaiheeseen (S,YS), ns. viranomaiskäsittelyvaiheeseen (TS,RS,KS,S) ja rakennus- /rakentamissuunnitteluvaiheeseen (RS). Suunnitteluvaiheiden lisäksi korteista löytyvät vaatimukset myös toteumamalleille (TM). Rakennusosa tai -osat joita vaatimukset koskevat ankevaihe Sarakkeessa kuvataan vähimmäisvaatimukset luovutettavan aineiston geometrialle (Rakennusosan tekninen kuvaus) Sarakkeesta ilmenee mallinnusvaatimukset hankevaiheittain Kuva 2. Vaatimuskortin ensimmäinen osa : vaatimukset luovutettavasta geometriasta ja mallinnustarpeesta.

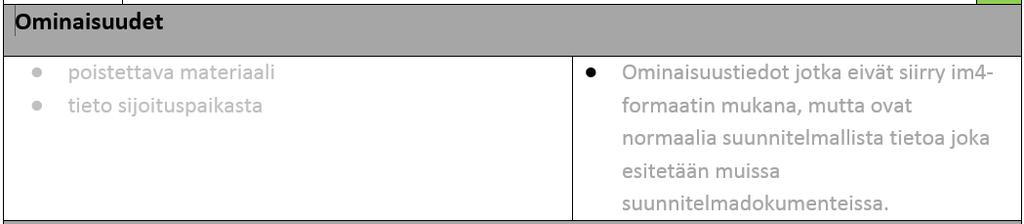

5 Kortin toisessa osassa (esitetty alla) kuvataan se ominaisuus- ja metatieto, joka liittyy luovutettavaan rakennusosaan. Osio jakautuu kahteen eri kokonaisuuteen. -kentässä kuvataan se rakennusosaa kuvaava suunnitelmallinen tieto, jota ei vielä pystytä (eikä vaadita) siirtämään tässä ohjeessa kuvatun luovutusaineiston mukana. Tämä tieto siirtyy perinteisten suunnitelmadokumenttien ja piirustusten mukana. Tiedonsiirto kentässä kuvataan se ominaisuustieto joka Inframodel 4 määritysten mukaan on pakollinen osa luovutusaineiston tiedonsiirron sisältöä, eli luovutettavan Inframodel muotoisen aineiston tulee sisältää tässä osiossa kuvatut ominaisuustiedot. ja tiedonsiirto kentän lisäksi osion lopusta löytyy -kenttä. Tähän kenttään on kirjattu mahdolliset rakennusosaa koskevat erityispiirteet ja huomiot. Näiden lisäksi kenttään on tuotu linkki IM4- online spesifikaatioon jos rakennusosaan kohdistuu vaatimuksia Inframodel 4 määritysten kautta. Tässä sarakkeessa on kuvattu ne rakennusosaa kuvaavat ominaisuustiedot, joita ei vielä pystytä siirtämään IM4- formaatissa. Tämä suunnitelmallinen tieto siirtyy suunnitelmadokumenttien ja 2D- piirustusten avulla. Tässä sarakkeessa on kuvattu se ominaisuustieto, joka on IM4- määritysten mukaan on pakollinen osa luovutusaineiston tiedonsiirtoa. Rakennusosasta luovutetaan aina vähintään rakennetta kuvaava geometria (esim. 3D- taiteviivat, pintamalli tai molemmat). Tähän osaan on kirjattu mahdollisia rakennusosaa koskevia lisätietoja. Jos kyseisen rakennusosan sisältöön kohdistuu vaatimuksia Inframodel määritysten kautta, tähän kenttään on kirjattu linkki IM4- online spesifikaation kappaleeseen jossa rakennusosaa käsitellään. Kuva 3. Vaatimuskortin toinen osa : vaatimukset luovutettavasta rakennusosan ominaisuus- ja tietosisällöstä.

6 LUOVUTETTAVIEN GEOMETRIOIDEN TYYIKUVAUKSET Alla on lyhyet kuvaukset luovutettavista geometrioista. Osiossa on itse geometriakuvausten lisäksi avattu kyseisten geometrioiden hyödyntämisperiaatteita ja luovutusformaatteja. Aluerajaus Aluerajauksella tarkoitetaan suljettua 2D- ja/tai 3D- taiteviivaa. Aluerajausta käytetään varsinkin hanke- ja yleissuunnitteluvaiheissa aluemaisten rakenneosien esittämiseen. 3D- aluerajaukset tehdään siten, että aluerajauksen muodostava taiteviiva sidotaan siihen liittyvän pinnan geometriaan. Esim. yleissuunnitteluvaiheessa poistettavat päällysrakenteet esitetään taiteviivasta muodostuvana 3D- aluerajauksena, joka on sidottu nykyisen maanpinnan korkomaailmaan. Taiteviivoista muodostuvien aluerajausten avulla pinnoista voidaan tarvittaessa erottaa sellaista tietoa mitä ei aina ole järkevää mallintaa omiksi pinnoikseen. Esim. aluerajauksella ylimmästä yhdistelmäpinnasta saadaan erotettua tiettyä kasvillisuutta tai verhousmateriaalia kuvaava alue omaksi pinnakseen. Aluerajauksista voidaan tuottaa myös esim. leikkauspintoina tai -seininä. Tällaisessa tapauksessa aluerajauksen avulla tehdään tasossa tarkasteltuna aluemainen ja korkeusasemassa pystysuora pinta, jonka korkeus määritellään siten että se leikkaa kyseiseen rajaukseen liittyviä kohteita ja pintoja. Esim. melualueen aluerajauksesta voidaan tuottaa leikkauspinta, jonka avulla pystytään visuaalisesti tarkastelemaan mitkä rakennukset leikkaavat melualueen rajan kanssa ja tätä kautta tehdä päätelmiä mahdollisista ongelmakohdista. Aluerajauksista muodostuvan luovutusaineiston ensisijainen tiedonsiirtoformaatti on inframodel. Jos luovutettavaa aineistoa ei pystytä tuottamaan inframodel- formaatissa voidaan niiden kohdalla aineisto luovuttaa myös DWG- tai S- formaatissa. Tilavuuskappale Tilavuuskappaleina mallinnetaan sellaiset rakennusosat ja kohteet, joita ei muodoltaan tai tarkkuudeltaan pystytä kuvaamaan pisteiden, viivojen tai pintojen avulla. Tilavuuskappaleiden avulla monimutkaisia ja pienipiirteisiä rakenteita pystytään kuvaamaan hyvinkin tarkasti. Tilavuuskappale (solid) muodostuu joukosta pintoja (face) siten, että jokaisen pinta-kappaleen reuna rajautuu toiseen pintaan muodostaen suljetun tilan. Koska kappaleella on kaikki kolme tilavuusulottuvuutta (leveys, pituus, korkeus), toisin kuin esim. normaalilla pinnalla, on sillä näin ollen myös tilavuus. Tilavuuskappaleista pystytään tuottamaan viiva- ja pistemuotoista aineistoa mutta tämä edellyttää tilavuuskappaleen tuomista suunnitteluohjelmistoon, jossa aineistoa voidaan jatkokäsitellä esim. poimimalla tilavuuskappaleesta rakenteen yläreuna taiteviivamuotoiseksi aineistoksi työmaan käyttöön. Inframodel- formaatissa ei pystytä siirtämään tilavuuskappaleita, joten tällaisten rakenneosien kohdalla luovutusaineiston tiedonsiirto toteutetaan DWG tai IFC- formaatissa

7 inta Infran tietomallintamisessa pintamaiset kohteet mallinnetaan perinteisesti kolmioverkkoina. intamalli muodostuu kolmioista ja mahdollisista kolmioverkon muotoa määrittävistä taiteviivoista tai pisteistä. innoilla ei ole materiaalipaksuutta ja yleensä niillä kuvataankin tietyn rakennusosan ylä- tai alapintaa. Tässä ohjeessa pinnoista puhuttaessa edellytetään, etteivät pinnat taitu itsensä päälle. intojen luovutusaineiston tiedonsiirto tapahtuu inframodel- formaatissa ja luovutettava aineisto sisältää pintojen osalta aina itse pintamallin (kolmioverkon) ja mahdolliset pinnan taiteviivat sekä pisteet. Luovutusaineiston tiedonsiirtoa varten pinta ja pinnan taiteviivat sekä pisteet tulee koodata infrabim- nimikkeistön mukaisesti. Rakennussuunnitelmavaiheessa tuotettavien pintojen rakenteellisista vaatimuksista (kolmioverkon säännönmukaisuus ja jatkuvuus) on kirjoitettu tarkemmin yleisten inframallivaatimusten kappaleessa Rakennussuunnitelmamallin tarkkuusvaatimukset. iste isteitä käytetään pääosin sellaisten rakenneosien kuvaamiseen, joiden kohdalla yksittäinen piste riittää ilmaisemaan rakennusosan sijainnin ja korkeusmaailman hankevaihekohtaisten määritysten vaatimalla tasolla ja tarkkuudella. istemuotoisella aineistolla kuvataan esim. pylväitä, jolloin pisteen XY- koordinaatit kertovat pylvään keskikohdan sijainnin ja korkeus Z pylvään jalustan yläpinnan korkeuden. istemuotoisen luovutusaineiston tiedonsiirto tapahtuu ensisijaisesti Inframodel- formaatissa. Jos tiedonsiirtoon ei voida käyttää Inframodel- formaattia, voidaan pistemuotoinen aineisto siirtää DWGformaatissa. Viiva Joidenkin rakenneosien kohdalla luovutusaineiston geometria muodostuu pelkistä 2D- tai 3Dviivoista. Viivat sisältävät ainoastaan kaksi taitepistettä, alkupisteen ja loppupisteen. Jos viivassa on enemmän kuin nämä kaksi pistettä, puhutaan taiteviivasta. Viiva- muotoisen luovutusaineiston tiedonsiirto tapahtuu ensisijaisesti Inframodel- formaatissa. Jos tiedonsiirtoa ei voida tehdä Inframodel- formaatissa, voidaan tiedonsiirtoon käyttää DWG- formaattia. Taiteviiva Taiteviiva on kaksi- tai kolmiulottoinen viivaketju. Taiteviiva eroaa viivasta siten, että se muodostuu aina useammasta kuin kahdesta taitepisteestä. Taiteviivat ovat usein pakollinen osa pintamallin mukana luovutettavaa aineistoa, jolloin ne määrittävät kuinka pintamallin muodostama kolmioverkko rakentuu, esim. väylämalli ja väylän taiteviivat. Taiteviivojen kohdalla on tärkeää huomioida viivojen jatkuvuus ja infrabim- nimikkeistön mukainen nimeäminen.

8 Rakennussuunnitelmavaiheessa tuotettavan taiteviiva-aineiston rakenteellisista vaatimuksista (taiteviivojen jatkuvuus ja geometrian tarkkuus) on kirjoitettu tarkemmin yleisten inframallivaatimusten kappaleessa Rakennussuunnitelmamallin tarkkuusvaatimukset. Taiteviivamuotoisen luovutusaineiston tiedonsiirto tapahtuu ensisijaisesti Inframodel- formaatissa. Jos tiedonsiirtoa ei voida tehdä Inframodel- formaatissa, voidaan tiedonsiirtoon käyttää DWGformaattia.

9 LUOVUTUSAINEISTON TIEDONSIIRRON VAATIMUKSET RAKENNEOSITTAIN ALUEMAISET JA IMMATERIAALISET KOTEET Alla listatuista aluemaisista kohteista luovutetaan aina vähintään 2D- aluerajaus. Esimerkiksi alueiden visualisoimiseksi ja esittämiseksi oikeassa korkeusasemassa, voidaan 2D- aluerajauksen lisäksi luovuttaa myös kohteen 3D- aluerajaus. Väri- ja kirjainkoodi E Mallinnusvaatimus akollinen, mallinnetaan aina ankekohtaisesti Ei mallinneta (ei relevantti asia suunnitteluvaiheen kannalta) Suunnitelman osa S, YS TS,RS, KS,S RS Geometria Asemakaava-alueen rajat 2D-aluerajaus Kuntien rajat 2D-aluerajaus Liikennemelualueen rajat 2D-aluerajaus Liikenteen päästömallinnuksen tuottamat leviämisalueiden rajaukset 2D-aluerajaus Liitännäisalueet E 2D-aluerajaus Maanotto- ja sijoitusalueet 2D-aluerajaus Nykyiset kiinteistöjen rajat sekä tie-, rautatie-, puisto- ja katualueet 2D-aluerajaus Näkemäalueet 2D-aluerajaus ienhiukkasrajat 2D-aluerajaus ilaantuneiden maa-alueiden rajat 2D-aluerajaus intakuivatusjärjestelyt (laskuoja- ja laskujohtoalueet) 2D-aluerajaus ohjavesialueiden rajat 2D-aluerajaus

10 Suojelualueiden rajat (esim. liito-oravan suojelualueet) Suojeltavat yksittäiset kohteet (esim. suojeltava puu) mahdollisine turva-alueineen Suunnitellut tie- ja rautatiealueen rajat, katualueen rajat ja yksityistiealueenrajat (aluevaraukset) 2D-aluerajaus isteenä, tilavuuskappaleena tai 3D-aluerajauksena 2D-aluerajaus Tärinän vaikutusalueen rajat 2D-aluerajaus Tilavaraukset (Esimerkiksi radan aukean tilan ulottuma ATU) 3D- Tilavuuskappaleena Tieoikeus tai käyttöoikeus rautatiealueeseen E 2D-aluerajaus Tie- ja rautatien suoja-alueen rajat 2D-aluerajaus Työnaikaisen haltuunottoalueen rajat E 2D-aluerajaus Työnaikaiset tieoikeudet ja muut rasitteet E 2D-aluerajaus

11 LÄTÖTIEDOT Väri- ja kirjainkoodi E Mallinnusvaatimus akollinen, mallinnetaan aina ankekohtaisesti Ei mallinneta (ei relevantti asia suunnitteluvaiheen kannalta) Maastomalli S, YS Ylin yhtenäinen maastoa kuvaava pintamalli mallinnetaan kolmioimalla ilman pyöristyksiä (lineaarinen kolmiointi) kolmioiden pituuden rajaus aineiston tarkkuuden mukaan, kuitenkin suurimmillaan 10 m kolmionsivut (mikäli pintaa yksinkertaistetaan esim. peltojen kohdalla voidaan suuremmat kolmionsivut sallia) TS,RS,KS, Kuten yllä. S RS Kuten yllä. TM Rakennustyön aikana päivitetty maastomalli muodostaa rakennusosan toteumamalliin. Tallennetaan 3D-hajapisteinä ja taiteviivoina sekä näistä muodostettuna kolmioverkkona. Ominaisuustiedot jotka eivät siirry im4- Geometria akollinen IM4- määritysten mukainen luovutusaineiston osa. Maastomallilla tarkoitetaan maanpinnalta näkyvää ylintä maastoa (alue, jolla ihminen voi kulkea jalan tai ajaa) kuvaavaa pintaa, erittelemättä minkälainen alusta on kyseessä. einikkoa korkeampaa kasvillisuutta tai selkeästi lähimaastoa korkeammalle nousevat ihmisten rakenteita (rakennukset, kyltit, kaiteet yms.) ei pääsääntöisesti sisällytetä maastomalliin. Vesistöt ja vesistöjen pohjat eritellään omiksi malleikseen (tähän tarvitaan viittaus!). Maastomallin ja mittausperustan laatimisessa noudatetaan yleisiä tai tilaajakohtaisia ohjeita. Näitä ovat muun muassa Liikenneviraston ohje 18/2017 Tie- ja ratahankkeiden maastotiedot Mittausohje.

12 Vanhat avolouhinnat S, YS Ei mallinneta E S Mallinnetaan pintana Kauttaaltaan alle 1,0 m syviä tai alle 1,0m leveitä uria ei mallinneta Alle 1,5 m syviä kuoppia ei mallinneta RS Kuten yllä Täsmennetään tarkemittausten perusteella, mikäli alueella tehdään syvennyslouhintaa. TM Ei tuoteta toteumamallia, sisältyy lähtötietoaineistoon. E Ominaisuustiedot jotka eivät siirry im4- Geometria akollinen IM4- määritysten mukainen luovutusaineiston osa. Vanhoilla avolouhinnoilla tarkoitetaan hankkeen alussa jo tehtyjä hankkeen vaikutusalueella olevia louhintoja, jotka ovat selkeästi ja riittävän luotettavasti määritettävissä suunnitelmatiedon tai toteumamittauksen perusteella. Tällaisia ovat esimerkiksi vanhat rakennuskaivannot. Epämääräisiä avolouhintoja, kuten tienpohjia ei yleensä ole tarpeen tai järkevä mallintaa erillisenä pintana vaan sisällytetään osaksi muuta pintaa, kuten esim. kalliopinta -pintamallia. Vanhat kalliotilat ja näihin liittyvät kallioavoleikkaukset S, YS Kuten 1761 Kalliotunnelit (viittaus), sovittaen malli mitattuun tietoon tai vanhoihin suunnitelmiin siten, että kalliotilan koko ei ole merkittävästi todellista pienempi (mikäli epävarmat lähtötiedot, suurennetaan kalliotilaa suunnitelmiin nähden 500 mm kaikkiin suuntiin). Mikäli liitytään olevaan kalliotilaan tai tehdään merkittävää louhintaa vaakatasossa etäisyydellä, joka on pienempi kuin viisi kertaa olevan kalliotilan jänneväli, on kalliotila mallinnettava S Kuten edellisessä vaiheessa / RS Kuten edellisessä vaiheessa / TM Ei tuoteta toteumamallia, sisältyy lähtötietoaineistoon. E /

13 Ominaisuustiedot jotka eivät siirry im4- Geometria akollinen IM4- määritysten mukainen luovutusaineiston osa. Vanhat kalliotilat ja kalliotiloihin liittyvät kallioavoleikkaukset ovat tunnelitiloihin liittyviä louhittuja tiloja, kuten ajotunneliyhteys, tunnelit, hallit, kuilut ja perät. Tämä kortti poikkeaa tässä vanhat avolouhinnat - kortista siten, että tässä avolouhittuun tilaan liittyy selkeä maanalainen tila. Kallionpinta S, YS selkeästi rajattavat tai mitattavat/mitatut louhitut pinnat, kuten rakennuskaivannot mallinnetaan erikseen erillisenä pintana ilman pyöristyksiä (lineaarinen kolmiointi) kolmioiden pituuden rajaus 40 m kun hankkeeseen liittyy kalliotunneli, on pituuden yläraja sovitettava kalliokaton paksuuden mukaan S Kuten aikaisemmassa vaiheessa mutta: kolmioiden pituuden rajaus 20 kun hankkeeseen liittyy kalliotunneli, on pituuden yläraja sovitettava kalliokaton paksuuden mukaan. RS Kuten yllä. TM Ennen louhintaa mitattu kalliopinta sisällytetään rakennusosan toteumamallihakemistoon 3D- hajapisteinä ja taiteviivoina sekä näistä muodostettuna kolmioverkkona. Toteumamalliin lisätään myös lähtöaineistosta kairaustietoihin perustuva kalliopinta. ankekohtaisesti sekä ratarakenteissa voidaan sopia louhitun kalliopinnan mittaus. Se sisällytetään erillisenä tiedostona rakennusosan toteumamallihakemistoon 3Dhajapisteinä ja taiteviivoina sekä näistä muodostettuna kolmioverkkona. Katso mallinnuskortti 1710 Kallioavoleikkaukset Ominaisuustiedot jotka eivät siirry im4- Geometria akollinen IM4- määritysten mukainen luovutusaineiston osa. Kalliopinnalla tarkoitetaan avokalliopaljastumia ja maapeitteen alla olevaa luonnollista kalliopintaa. Malliin sisällytetään myös hankkeen aloitusajankohtana jo tehdyt vaikeasti rajattavat ja tulkittavat louhinnat, kuten louhitut tiepohjat ja irtilouhittujen rakenteiden alapinnat. oikkeustapauksessa, kun tietoa kalliopinnasta on vähän tai havaintojen väli on etäisyydeltään suuri, voidaan kalliohavainnot esittää myös objekteilla (ks. myös maa- ja kallioperätutkimukset ). Objektien

14 korkeus tulee olla 0m ja niissä tulee olla selkeä keskipiste. Tämä esitystapa tulee täydentää tai korvata pintana kun riittävä havaintotiheys saavutetaan edes paikallisesti. Kallionpinta, avokallio S, YS Ei mallinneta E S Kuten kalliopinta-kortissa kuvattu, mutta hajapisteitä ei tule esittää erillisillä objekteilla missään tapauksessa. RS Kuten yllä. TM ei mallinneta erikseen, sisältyy kalliomallin toteumamalliin E Ominaisuustiedot jotka eivät siirry im4- Geometria akollinen IM4- määritysten mukainen luovutusaineiston osa. Kallion avokalliopinta on rajattu esitys kalliopintamallista tai maastomallista. Avokalliopintamalli on identtinen kalliopintamallin kanssa, mutta rajattu avokalliopaljastumien mukaan. Maakerrosrajapinnat S, YS Ei mallinneta E S Mallinnetaan pintana RS Mallinnetaan pintana TM Ei tuoteta toteumamallina, sisältyy lähtötietoaineistoon. E Maalaji Ylä-/alapinta Ominaisuustiedot jotka eivät siirry im4- Geometria akollinen IM4- määritysten mukainen luovutusaineiston osa.

15 Kalliopintaan liittyen ks. myös kallionpinta -kortti. Maa- ja kallioperätutkimukset, suunnitellut S, YS Ei mallinneta E S Tutkimusten sijoittuessa rakentamattomalle alueelle ei näitä ole tarpeen mallintaa. Tutkimusten sijoittuessa alueille, joissa on väistettäviä rakenteita ja kairaukset ovat kallistettuja tulee kairausten teoreettinen sijainti mallintaa sylinterimäisellä kappaleella. Mikäli tutkimusreikään sijoitetaan rakentamisen aikana käytössä olevia mittauslaitteita, on tutkimusreikä mallinnettava. Mallinnettaessa reikiä sylinterimäisillä objekteilla asetetaan sylinterien halkaisijaksi 2,00 m. RS Kuten yllä / TM Ei tuoteta toteumamallia. E / Kairaustunnus Kairausmenetelmä Tehtävät tutkimukset Suuntaus, kallistus, pituus (kun tarpeen) Ominaisuustiedot jotka eivät siirry im4- Geometria akollinen IM4- määritysten mukainen luovutusaineiston osa. Mallintamalla maa- ja kallioperätutkimustoimenpiteet varmistetaan, että tutkimusmenetelmä ei vahingoita olemassa olevia rakenteita/tekniikkaa ja että suunnatut poraukset on sijoitettu oikeaan kohtaan. Mallinnustarve määräytyy hankekohtaisesti tämän riskin/tarpeen mukaan. Maa- ja kallioperätutkimukset, tulokset S, YS Ei mallinneta E S Tutkimustulokset visualisoidaan sylinterimäisinä objekteina, joissa sylinterin halkaisija on oletusarvoisesti 1,0 m. Yhdessä tutkimusreikää/-kairausta kuvaavassa objektissa voi olla useita lyhyempiä sylintereitä, joissa tutkimustietoa voidaan esittää sylinterin värin (maalajeja kuvattaessa noudatetaan SGY 201/2007 -julkaisun mukaista värikoodausta), halkaisijan, paksuuden/korkeuden ja kallistuksen mukaan. Tutkimustulos voidaan kuvata myös kolmiulotteisesti suunnatulla kaksiulotteisella diagrammilla.

16 RS Kuten yllä. TM Ei tuoteta toteumamallia. E Maalajit tai niihin liittyviä ominaisuuksia Kallion rakojen ominaisuuksia Kallioperän ominaisuuksia Kallioreiän halkaisija Vedenjohtavuutta kuvaavat tiedot Kairaajan havainnot ja kairaustyöhön liittyviä tietoja Ominaisuustiedot jotka eivät siirry im4- Geometria akollinen IM4- määritysten mukainen luovutusaineiston osa. Tutkimukset palvelevat ensisijaisesti suunnittelua, jolloin tuloksia ei aina ole välttämätön mallintaa tässä kortissa esitetyllä tarkkuudella tai ylipäätään. Tutkimustulosten valikoitu sisältö esitetään ensisijaisesti maalajien rajapintamalleissa, pohjavesimalleissa, sekä maa- tai kallioperämalleissa. ohjatutkimusten tietosisältö tulee ensisijaisesti siirtää tutkimuksille kehitetyissä formaateissa (infrapohjatutkimusformaatti).

17 1000 MAA-, OJA- ja KALLIORAKENTEET Väri- ja kirjainkoodi E Mallinnusvaatimus akollinen, mallinnetaan aina ankekohtaisesti Ei mallinneta (ei relevantti asia suunnitteluvaiheen kannalta) 1100 Olevat rakenteet ja rakennusosat oistettava, siirrettävä ja suojattava kasvillisuus 1110 oistettava, siirrettävä ja suojattava kasvillisuus S, YS Ei mallinneta E S RS Aluemaiset kohteet: 2D-tai 3D-aluerajaus, suojattava kasvillisuus voidaan mallintaa myös pintana Yksittäiset kasvit: 3D- pisteinä Aluemaiset kohteet: 3D-aluerajaus, suojattava kasvillisuus voidaan mallintaa myös pintana Yksittäiset kasvit: Säilytettävä kasvillisuus tilavuuskappaleena (ks. 2330). oistettava ja siirrettävä kasvillisuus 3D- pisteinä TM Mallinnetaan rakentamisen jälkeen säilyneistä rakenneosista 2D- tai 3Daluerajauksina, pintoina tai pisteinä kohteesta riippuen. suojaustapa siirtomenetelmä alkuperäisen sijainnin koordinaatit (xyz) Geometria akollinen IM4- määritysten mukainen Tässä kortissa käsitellään työnaikaista kasvillisuuden poistoa, siirtoa ja suojausta. ysyvät suojaukset käsitellään korteissa 2310, 2320 ja RS-vaihe: merkittävimmät kohteet voidaan mallintaa pintoina ja tilavuuskappaleina mallipohjaisen määrä- ja massalaskennan mahdollistamiseksi

18 oistettavat, siirrettävät ja suojattavat rakenteet 1120 oistettavat, siirrettävät ja suojattavat rakenteet S, YS Mallinnetaan 2D-pisteinä, merkittävien rakenteiden osalta 2D- aluerajauksina S Mallinnetaan 2D-pisteinä, merkittävien rakenteiden osalta 2D- aluerajauksina RS Mallinnetaan 3D- aluerajauksina tai merkittävien kohteiden osalta pintana tai tilavuuskappaleena TM Mallinnetaan rakentamisen jälkeen säilyneistä rakenneosista 2D- tai 3Daluerajauksina, pintoina tai pisteinä kohteesta riippuen. purkamisen luokka alueen eristäminen purkujätteen omistussuhteet vaatimukset jäljelle jääville rakennuksille ja rakenteille purettavien rakennusten ja rakenteiden sisältämät ongelmajätteet eriteltyinä siirrettävän rakennuksen ja rakenteen alkuperäisen objektin sijainti (pinta tai xyz-koordinaatit) rakennuksen ja rakenteen perustaminen sijoituspaikalla siirretyn rakennuksen ja rakenteen laatuvaatimukset tukemis- ja vahvistamistarve suojauksen vähimmäisvaatimukset alueen eristäminen esitetään tarvittaessa eristysalueen kulmapisteiden koordinaatteina (xyz) Geometria akollinen IM4- määritysten mukainen Tukemis- ja vahvistamisrakenteet mallinnetaan tapauskohtaisesti erillisinä rakenteina.

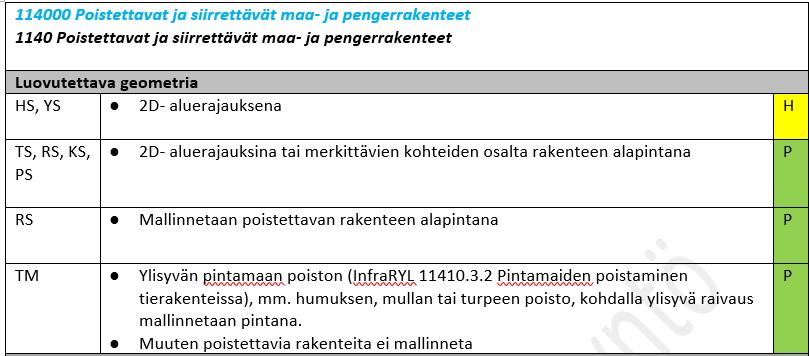

19 oistettavat ja siirrettävät maa- ja pengerrakenteet 1140 oistettavat ja siirrettävät maa- ja pengerrakenteet S, YS 2D- aluerajauksena S 2D- aluerajauksina tai merkittävien kohteiden osalta rakenteen alapintana RS Mallinnetaan poistettavan rakenteen alapintana TM Ylisyvän pintamaan poiston (InfraRYL intamaiden poistaminen tierakenteissa), mm. humuksen, mullan tai turpeen poisto, kohdalla ylisyvä raivaus mallinnetaan pintana. Muuten poistettavia rakenteita ei mallinneta poistettava materiaali tieto sijoituspaikasta Geometria akollinen IM4- määritysten mukainen oistettavat päällysrakenteet 1150 oistettavat päällysrakenteet S, YS 2D- aluerajauksena S 3D- aluerajauksina tai merkittävien kohteiden osalta rakenteen alapintana RS Mallinnetaan poistettavan rakenteen alapintana TM Ei tuoteta toteumamallia E poistettava materiaali tieto sijoituspaikasta Geometria akollinen IM4- määritysten mukainen

20

21 1200 ilaantuneet maat ja rakenteet oistettavat pilaantuneet maat ja rakenteet 1210 oistettavat pilaantuneet maat ja rakenteet S, YS 3D-pisteenä tai merkittävien kohteiden osalta 2D -aluerajauksena S 3D-pisteenä tai merkittävien kohteiden osalta 3D-aluerjauksena tai rakenteen alapintana RS ilaantuneet maat ja rakenteet esitetään rakenteen alapintana tai tilavuuskappaleena TM Rakennusosan toteumamalli, joka on väylärakenteen alapinnan alapuolella, mallinnetaan pintana (InfraBIM 1625 Massanvaihtoon kuuluvat kaivannot, alapinta) ja sisällytetään rakennusosaan 2012 Alin yhdistelmäpinta Muuten poistettavista rakennusosista ei tuoteta toteumamallia. tilavuus linkki/viite IMA-raporttiin oistettavan maan/rakenteen syvyys Geometria akollinen IM4- määritysten mukainen Eristerakenteet 1220 Eristerakenteet S, YS 3D- aluerajauksina S 3D- aluerajauksina RS Eristerakenteet esitetään rakenteen alapintana tai tilavuuskappaleena TM Mallinnetaan rakentamisen jälkeen säilyneistä rakenneosista 3D- pisteinä ja/tai pintoina rakennusosan yläpinnasta. tilavuus

22 Geometria akollinen IM4- määritysten mukainen Muut poistettavat pilaantuneet maat ja rakenteet 1230 Muut poistettavat pilaantuneet maat ja rakenteet S, YS 3D-pisteenä tai merkittävien kohteiden osalta 2D -aluerajauksena S 3D-pisteenä tai merkittävien kohteiden osalta 3D-aluerjauksena tai rakenteen alapintana RS ilaantuneet maat ja rakenteet esitetään rakenteen alapintana tai tilavuuskappaleena TM Ei tuoteta toteutusmallia. E tilavuus linkki/viite IMA-raporttiin poistettevan maan/rakenteen syvyys Geometria akollinen IM4- määritysten mukainen

23 1300 erustusrakenteet Anturaperustukset Laattaperustukset Muut maanvaraiset perustukset 1311 Anturaperustukset 1312 Laattaperustukset 1319 Muut maanvaraiset perustukset S, YS 3D-aluerajauksena jolle korkeus annetaan rakenteen yläpinnasta tai tilavuuskappaleena erustukset mallinnetaan tilavuuskappaleena S RS erustukset mallinnetaan tilavuuskappaleena TM Mallinnetaan pisteinä, taiteviivoina ja pintoina xyz- koordinaatistossa. Korkeutena rakenteen ylä- ja alapinta. Ominaisuustiedo,t jotka eivät siirry im4- Geometria akollinen IM4- määritysten mukainen aalut Lyöntipaalut S, YS 3D-aluerajauksena S 3D-aluerajauksena RS aalu paalu mallinnetaan tilavuuskappaleena paalun yläpään keskipisteen koordinaatit paalun katkaisutasossa paalun alapään keskipisteen koordinaatit paalujen tavoitetaso mallinnetaan pintana Ankkuri ankkuri mallinnetaan tilavuuskappaleena tai 3D- taiteviivana

24 TM Mallinnetaan 3D-taiteviivoina paalun keskipisteen ala- ja yläpää (katkaisutasossa) xyz- koordinaatistossa. Toteumamallihakemistoon sisällytetään paalutuspöytäkirjat ja kantavuusmittausraportit. aalu paalun koko (halkaisija tai sivumitta) maa-/kalliokärki betonilaatu/teräslaji, ympäristörasituksen rasitusluokka korroosiovara, mitoitusikä raudoitus paalutustyöluokka loppulyöntiehdot paalun kestävyyden mitoitusarvo (pienempi geoteknisestä ja rakenteellisesta kestävyyden arvosta) Ankkuri malli teräslaatu esijännitysvoima jättövoima juotosmassa upotussyvyys juotoksen tartuntapituus Geometria akollinen IM4- määritysten mukainen aalut Kaivettavat paalut orapaalut S, YS 3D-aluerajauksena S 3D-aluerajauksena RS paalu mallinnetaan tilavuuskappaleena paalun yläpään keskipisteen koordinaatit (xyz) paalun katkaisutasossa paalun alapään keskipisteen koordinaatit (xyz) paalujen tavoitetaso mallinnetaan pintana TM Mallinnetaan 3D- taiteviivoina paalun keskipisteen ala- ja yläpää (katkaisutasossa) xyz- koordinaatistossa.

25 paalun halkaisija betonilaatu, ympäristörasituksen rasitusluokka raudoitus paalutustyöluokka paalun kestävyyden mitoitusarvo (pienempi geoteknisestä ja rakenteellisesta kestävyyden arvosta) teräslaji paalun seinämäpaksuus korroosiovara, mitoitusikä Geometria akollinen IM4- määritysten mukainen aalulaatat 1322 aalulaatat S, YS 3D-aluerajauksena, korkeus laatan yläreunasta S Laatta mallinnetaan tilavuuskappaleena RS paalut mallinnetaan kohtien mukaisesti laatta mallinnetaan tilavuuskappaleena TM Mallinnetaan 3D-taiteviivoina, pintoina tai pisteinä xyz- koordinaatistossa, Korkeutena rakenteen ylä- ja alapinta. paalut kohtien mukaisesti laatan paksuus huomioiden todellinen geometria (sienilaatat ja palkkilaatat) laatan materiaaliominaisuudet: betonilaatu raudoitus linkki/viite raudoitussuunnitelmaan Geometria akollinen IM4- määritysten mukainen Tarkempi määritelmä taitorakenteista (ks. Liikenneviraston siltojen tietomalliohje 6/2014).

26 aaluhatut 1323 aaluhatut S, YS 3D-aluerajauksena S 3D-aluerajauksena RS paalut mallinnetaan kohtien mukaisesti paaluhatut mallinnetaan tilavuuskappaleina TM ankekohtaisesti mallinnetaan 3D- taiteviivoina rakennusosan yläpinnasta. paalut kohtien mukaisesti paaluhattujen koko paaluhattujen materiaaliominaisuudet: sivumitta betonilaatu raudoitus Geometria akollinen IM4- määritysten mukainen Tarkempi määritelmä taitorakenteista (ks. Liikenneviraston siltojen tietomalliohje 6/2014) Arinarakenteet 1330 Arinarakenteet S, YS Ei mallinneta E S Ei mallinneta E RS utkikaivannot mallinnetaan rakenteen yläpintana, korkeusasema vesijuoksusta arinaan ei tehdä porrastuksia eri tasossa kulkeville putkille. Mikäli kaivannossa on useampi putki, niin arina mallinnetaan alimman putken alapinnan mukaisesti Alustäytöt ja suodatinkankaat mallinnetaan tarvittaessa erikseen Muut mallinnetaan rakenteen yläpintana, korkeusasema vesijuoksusta Alustäytöt ja suodatinkankaat mallinnetaan tarvittaessa erikseen TM Sovitaan hankekohtaisesti.

27 materiaali paksuus limitys (teräslevyarina) Geometria akollinen IM4- määritysten mukainen RS-vaihe: Työmaa asemoi arinan putken paksuuden mukaan katso: alustäyttö 1400 ohjarakenteet Syvätiivistetyt maarakenteet 1411 Syvätiivistetyt maarakenteet S, YS 2D- aluerajauksena S 2D- aluerajauksena RS udotustiivistyksen alustan yläpinta mallinnetaan pintana Syvätiivistettävän maakerroksen yläpinta (vahvistettu maapohja) mallinnetaan pintana TM Mallinnetaan 2D- aluerajauksina, 2D- pintoina tai 2D- pisteinä kohteesta riippuen pudotusalustan materiaali vaadittu pudotusenergia pudotusten lukumäärä kierrosta kohden sekä kierrosten lukumäärä Geometria akollinen IM4- määritysten mukainen RS-vaihe: Jokainen pudotuskierros mallinnetaan erikseen, mikäli pudotuspaikat vaihtuvat kierroksittain Liuskapystyojitetut maarakenteet 1412 Liuskapystyojitetut maarakenteet S, YS 2D- aluerajauksena S 2D- aluerajauksena

28 RS ojitettavan maakerroksen yläpinta mallinnetaan pintana ojanauhojen tavoitetaso mallinnetaan pintana tai tavoitevyöhyke tilavuuskappaleena ojituskerroksen yläpinta mallinnetaan pintana ojanauhojen keskipisteen koordinaatit (xyz) suodatinkangas kohdan 2112 mukaisesti esikuormituspenger kohdan 1816 mukaisesti avo-ojien sijainti pintana kohdan 1433 mukaisesti TM Mallinnetaan 2D- aluerajauksina, pintoina tai pisteinä kohteesta riippuen xykoordinaatistossa ojanauhan ominaisuudet ojanauhan materiaali ojanauhan leveys ja paksuus Geometria akollinen IM4- määritysten mukainen Stabiloidut maarakenteet ilaristabiloidut rakenteet S, YS 2D- aluerajauksena S RS Rakennusosasta luovutetaan tavoite- ja työtaso Tavoite ja työtaso ilaristabiloinnin tavoitetaso mallinnetaan pintana Työalustan yläpinta mallinnetaan pintana Rakennusosasta luovutetaan tavoite- ja työtaso. ilarit mallinnetaan tilavuuskappaleina. Tavoite ja työtaso Injektoinnin tavoitetaso mallinnetaan pintana Työalustan yläpinta mallinnetaan pintana Yksittäiset injektiopilarit injektointipilari mallinnetaan tilavuuskappaleena injektointipilarien yläpään keskipisteen koordinaatit (xyz) injektointipilarien alapään keskipisteen koordinaatit (xyz) TM Mallinnetaan 2D- aluerajauksina, pintoina tai pisteinä kohteesta riippuen xykoordinaatistossa

29 Geometria ilariryhmä Kunkin pilariryhmän uniikki tunniste (nimi/numerointi) ilarin halkaisija ilariryhmän nimi Kuvaus Tavoite leikkauslujuus (ka) Sideaineen tyyppi Sideaineen seossuhde (kg/m3) withdrawal rate aalujen minimi pyörimisnopeus (r/min) aalujen maksimi pyörimisnopeus (r/min) Minimi injektiopaine Maksimi injektiopaine Ilmansyötön määrä ilarien riviväli akollinen IM4- määritysten mukainen EI pakollinen/vaadittu tieto, joka siirtyy IM4- formaatissa Yksittäinen pilari ilarin uniikki tunniste (nimi/numerointi) ilarin status (suunniteltu, valmistunut jne.) ilarin keskipiste ylhäällä (xyz) ilarin keskipiste alhaalla (xyz) ilarin asennussuunta (jos tehdään vinoon) ilarin asennuskulma (jos tehdään vinoon) Asennuksen tavoitetaso Asennuksen lähtötaso Rakennusosaa koskevat vaatimukset Inframodel määrityksissä: Osio: Stabiloidut maarakenteet Massastabiloidut rakenteet S, YS 3D- aluerajauksena S 3D- aluerajauksena

30 RS massastabiloitava alue mallinnetaan tilavuuskappaleena työalustan yläpinta mallinnetaan pintana TM Mallinnetaan 2D- aluerajauksina, pintoina tai pisteinä kohteesta riippuen xykoordinaatistossa stabiloinnissa käytettävä sideaine sideaineen seossuhde ja määrä stabiloinnin tavoiteleikkauslujuus Ominaisuustiedo,t jotka eivät siirry im4- Geometria akollinen IM4- määritysten mukainen Injektoidut maarakenteet 1414 Injektoidut maarakenteet S, YS 2D- aluerajauksena S RS Rakennusosasta luovutetaan tavoite- ja työtaso Tavoite ja työtaso Injektoinnin tavoitetaso mallinnetaan pintana Työalustan yläpinta mallinnetaan pintana Rakennusosasta luovutetaan tavoite- ja työtaso. ilarit mallinnetaan tilavuuskappaleina. Tavoite ja työtaso Injektoinnin tavoitetaso mallinnetaan pintana Työalustan yläpinta mallinnetaan pintana Yksittäiset injektiopilarit injektointipilari mallinnetaan tilavuuskappaleena injektointipilarien yläpään keskipisteen koordinaatit (xyz) injektointipilarien alapään keskipisteen koordinaatit (xyz) TM Mallinnetaan 2D- aluerajauksina, pintoina tai pisteinä kohteesta riippuen xykoordinaatistossa injektointipilarien halkaisija käytettävä sideaine sideaineen seossuhde ja määrä injektointipilarien tavoitelujuus

31 Geometria akollinen IM4- määritysten mukainen Rakennusosaa koskevat vaatimukset Inframodel määrityksissä: Osio: Lujitetut maarakenteet Verkolla lujitetut maarakenteet (teräs- ja muoviverkot) Kankaalla lujitetut maarakenteet Kalvolla lujitetut maarakenteet S, YS 2D- aluerajauksena S 3D- aluerajauksena RS Mallinnetaan rakenteen yläpintana TM Mallinnetaan pintoina xyz- koordinaatistossa Materiaaliominaisuudet Geometria akollinen IM4- määritysten mukainen Lujitetut maarakenteet Telat tierakenteissa S, YS Ei mallinneta E S Ei mallinneta E RS mallinnetaan tilavuuskappaleena TM Sovitaan hankekohtaisesti

32 Telatyyppi Geometria akollinen IM4- määritysten mukainen Roudaneristykset Lämmöneristykset (mm.putket) 1421 Roudaneristykset 1422 Lämmöneristykset (mm.putket) S, YS 3D- aluerajauksena S 3D- aluerajauksena tai merkittävien rakenteiden kohdalla rakenteen yläpintana RS Rakenteen yläpintana tai tilavuuskappaleena TM Mallinnetaan 3D- pisteinä ja/tai pintoina rakennusosan yläpinnasta. materiaali paksuus lujuusominaisuudet Geometria akollinen IM4- määritysten mukainen ohjavedensuojaukset Bentoniittimattorakenteet Bentoniittimaarakenteet Maatiivisterakenteet S, YS 3D- aluerajauksena

33 S 3D- aluerajauksena tai merkittävien rakenteiden kohdalla rakenteen yläpintana RS mallinnetaan rakenteen yläpintana ohutmuovi kohdan mukaan suojaverhouksen yläpinta mallinnetaan pintana suoja- ja salaojakerroksen yläpinta suodatinkangas kohdan 2112 mukaan salaojaputket kohdan 1431 mukaan pinta mallinnetaan yhtenäisenä, eikä mallissa ei tarvitse esittää reikiä esim. perustusrakenteille* TM Mallinnetaan pintoina, taiteviivoina tai pisteinä kohteesta riippuen xyzkoordinaatistossa bentoniittimaton ominaisuudet maton limitys suojausluokka suojaverhouksen materiaali suoja- ja salaojakerroksen materiaali bentoniittisaven määrä ja laatu runkoaineen laatu, rakeisuus ja vesipitoisuus maatiivistemateriaalin ominaisuudet Geometria akollinen IM4- määritysten mukainen * RS-vaihe: mahdolliset reiät huomioitava tarvittaessa määrä- ja kustannuslaskennassa ohjavedensuojaukset Muovikalvot pohjaveden suojausrakenteissa äällysteen reunan bitumikermit S, YS 3D- aluerajauksena S 3D- aluerajauksena RS mallinnetaan rakenteen yläpintana pinta mallinnetaan yhtenäisenä, eikä mallissa tarvitse esittää reikiä esim. perustusrakenteille* TM Muovikalvot pohjaveden suojausrakenteissa Mallinnetaan muovikalvot 3D- aluerajauksina, pintoina tai pisteinä xyzkoordinaatistossa äällysteen reunan bitumikermi Mallinnetaan 2D- aluerajauksina, pintoina tai pisteinä xy- koordinaatistossa

34 muovikalvon materiaaliominaisuudet kalvon saumojen limitys/hitsaus bitumikermin paksuus suojaverhouksen materiaali Geometria akollinen IM4- määritysten mukainen * RS-vaihe: mahdolliset reiät huomioitava tarvittaessa määrä- ja kustannuslaskennassa Salaojaputket 1431 Salaojaputket S, YS Ei mallinneta E S utken geometria mallinnetaan taiteviivana (xyz) solmupisteiden välille. Korkotieto määritetään vesijuoksusta. RS utken geometria mallinnetaan taiteviivana (xyz) solmupisteiden välille. Korkotieto määritetään vesijuoksusta. kaivanto mallinnetaan litteran 1621 mukaisesti TM Mallinnetaan 3D- taiteviivoina solmukodista ja putken liitoskohdista xyzkoordinaatistossa, korkeutena vesijuoksun korkeus. ituus Liitostapa aineluokka Geometria oikkileikkauksen mitat: -oikkileikkaus: sisähalkaisija -Soikea yöreä poikkileikkaus: korkeus ja sisäjänne -Suorakulmainen putki: korkeus ja leveys -Kouru: korkeus, yläosan leveys ja alaosan leveys Seinämäpaksuus utken yksilöllinen tunnus utken loppupisteen yksilöllinen tunnus utken alkupisteen yksilöllinen tunnus Kaltevuus [%] Tila (esim. poistettu, nykyinen, suunniteltu) Kuvaus Materiaali Alkupisteen koordinaatit Loppupisteen koordinaatit akollinen IM4- määritysten mukainen

35 Korkeusaseman esitystyyppi (putken päältä, keskeltä, vesijuoksusta) Salaojien tarkastuskaivot 1432 Salaojien tarkastuskaivot S, YS Ei mallinneta E S Mallinnetaan 3D- pisteenä kaivon keskeltä, korko kaivon kannesta RS Mallinnetaan kaivon kansi ja pohja 3D- pisteinä, sijainti kaivon keskeltä, korkeus kaivon kannesta ja kaivon pohjalta TM Mallinnetaan 3D-pisteinä xyz- koordinaatistossa. Sijaintitieto kaivon keskeltä ja korkeutena kannen korkeus. Kannen tyyppi Kannen materiaali Kannen kuormitusluokka Sakkapesän korkeus Sakkapesän tilavuus Geometria Kaivon kannen korko ohjan korko oikkileikkauksen 2D-keskipiste oikkileikkauksen mitat: -yöreä rakenne: sisähalkaisija -Suorakulmainen rakenne: korkeus ja leveys Kaivon yksilöllinen tunnus Tila (esim. poistettu, nykyinen, suunniteltu) Kuvaus Materiaali Seinämäpaksuus Liittyvät putket: -putkiviite -virtaussuunta (tulo/lähtö) -korkeusasema akollinen IM4- määritysten mukainen 1434 Avo-ojat ja -uomat

36 1434 Avo-ojat ja -uomat S, YS Kuivatuksen, massalaskennan tai yhteensovituksen kannalta merkittävät avo-ojat tai -uomat mallinnetaan pintoina. Avo-ojan ja -uoman pohja ja luiskat mallinnetaan. S Kuivatuksen, massalaskennan tai yhteensovituksen kannalta merkittävät avo-ojat tai -uomat mallinnetaan pintoina Avo-ojan ja -uoman pohja ja luiskat mallinnetaan. RS Kuivatuksen, massalaskennan tai yhteensovituksen kannalta merkittävät avo-ojat tai -uomat mallinnetaan pintoina Avo-ojan ja -uoman pohja ja luiskat mallinnetaan. TM Mallinnetaan avo-ojan tai -uoman luiskat ja pohja pintana xyz-koordinaatistossa kaivumassojen läjitys (rajoitukset esitetään omana aluerajauksena Geometria akollinen IM4- määritysten mukainen

37 Rumpuputket 1435 Rumpuputket S, YS Merkittävät rakenteet mallinnetaan 3D- viivana tai taiteviivana, korko rummun vesijuoksusta S Merkittävät rakenteet mallinnetaan 3D- viivana tai taiteviivana, korko rummun vesijuoksusta RS 3D- viivana tai taiteviivana, korko rummun vesijuoksusta TM Mallinnetaan 3D-taiteviivoina xyz- koordinaatistossa rumpuputken päistä ja korkeutena vesijuoksu. Materiaali alkaisija Geometria akollinen IM4- määritysten mukainen

38 1500 Kallion tiivistys- ja lujitusrakenteet Kallioinjektoinnit Muut kallioinjektoinnit 1510 Kallioinjektoinnit 1519 Muut kallioinjektoinnit S, YS Ei mallinneta E S Kallioinjektointi mallinnetaan tilavuuskappaleena tai 3D- viivamallina RS Kuten edellisessä vaiheessa. TM Mallinnetaan hankekohtaiset 3D-aluerajauksena (esim. linjamainen verhousinjektointi), pisteinä tai taiteviivoina xyz- koordinaatistossa porareiän ylä- ja alapään kohdalta. yksilöllinen reikätunnus reiän alku- ja loppupisteen koordinaatit (xyz) reiän pituus esi- vai jälki-injektointi injektointi- ja maksimipaine lopetuskriteeri injektointimassan vaihtokriteeri toimenpiteisiin liittyvät päivämäärät (poraus, injektointi, tarkastus ) maanpäällinen vai kalliotilassa tehtävä injektointi Injektointimassan ominaisuuksia massan resepti ja/tai suhteutus kemiallinen vai sementtipohjainen massa käytetyt/käytettävät lisäaineet massan menekkirajoitustietoja Geometria akollinen IM4- määritysten mukainen Kalliopultitukset Kallioankkuroinnit 1521 Kalliopultitukset 1522 Kallioankkuroinnit S, YS Ei mallinneta E

39 S kalliopultit mallinnetaan tilavuuskappaleena tai 3D- viivamallina RS Kuten edellisessä vaiheessa. TM Mallinnetaan hankekohtaisesti 3D-aluerajauksena, pisteinä tai taiteviivoina xyzkoordinaatistossa kalliopultin ylä- ja alapään kohdalta. reiän alku- ja loppupisteen keskipisteiden koordinaatit (xyz) pultin asennuskohdan alku- ja loppupisteen koordinaatit (xyz) pulttityyppi pultin halkaisija ja suorien osuuksien pituudet materiaali ja pinnoite (korroosiosuojaus) pultin jännitystiedot pultituslaji: ennakko-, välitön vai lopullinen pultitus juotosmassan tiedot kohdan 1510 mukaan kun juotosmassa on sementtipohjainen, ilmoitetaan myös rasitusluokat Geometria akollinen IM4- määritysten mukainen KS-, TS-, S-vaihe: Mallintamisen tarvetta arvioitaessa tulee huomioida olevien kalliotilojen ja kallioperässä olevien muiden rakenteiden etäisyys ankkurista tai pultista Verkotukset 1523 Verkotukset S, YS Ei mallinneta E S Mallinnetaan pintana RS Mallinnetaan pintana TM Mallinnetaan pintana verkon materiaali ja lujuusmääritelmä teräsverkon yksittäisten terästen halkaisija

40 verkon silmäkoko verkon pintakäsittely verkkojen limitys verkkojen kiinnitystapa asennuspintaan Geometria akollinen IM4- määritysten mukainen RS-vaihe: Mikäli asennus tapahtuu kalliopulteilla, tulee pultitus esittää kohdan 1521 mukaan. KS-, TS-, S-vaihe: Mallintamisen tarvetta arvioitaessa tulee huomioida verkotuksen määrä ja laajuus. ankkeen kannalta laajat ja systemaattiset verkotukset suositellaan mallinnettavaksi Muut mekaanisesti lujitetut kalliorakenteet 1529 Muut mekaanisesti lujitetut kalliorakenteet S, YS Ei mallinneta E S Rakenne mallinnetaan tapauskohtaisesti tilavuuskappaleena, pintana tai 3Dviivamallina RS Rakenne mallinnetaan tapauskohtaisesti tilavuuskappaleena, pintana tai 3Dviivamallina TM Mallinnetaan 3D-aluerajauksena, pisteinä tai taiteviivoina xyz- koordinaatistossa ominaisuudet määritellään tapauskohtaisesti Geometria akollinen IM4- määritysten mukainen Ruiskubetonointipinnat 1531 Ruiskubetonointipinnat S, YS Ei mallinneta E S Teoreettinen ruiskubetonivara mallinnetaan tilavuuskappaleena tai pintana (ruiskubetonin avoimen tilan vastainen pinta)

41 Tarvittaessa suunniteltu ruiskubetonikerros mallinnetaan tilavuuskappaleena tai pintana (ruiskubetonin avoimen tilan vastainen pinta) RS Kuten edellisessä vaiheessa TM Mallinnetaan 3D-aluerajauksena tai pintoina xyz- koordinaatistossa. ruiskubetonin kerrospaksuudet erikseen ruiskutettavan pinnan mukaan (esim. tunneleissa seinien ja holvin mukaan, avolouhinnassa ja kuilulouhinnassa seinämän ja tasovälin mukaan) tunnelissa: lujitusprofiilien mukaan lujitettavan alueen alkupaalu, loppupaalu ja tunnelitunnus ruiskubetonimassan ominaisuuksia (lisäaineet kerroksittain, massan rasitusluokat, kuiva- vai märkäseosmenetelmä) ruiskubetonoinnin laji: välitön, turva vai lopullinen ruiskubetonointi kuitumateriaali tai verkkomateriaali energianabsorptioluokka Geometria akollinen IM4- määritysten mukainen RS-vaihe: Mittalinjan suhteen kohtisuorassa olevat tunnelilouhinnalla louhittavien pintojen ruiskubetonirakennetta ei ole välttämätöntä mallintaa Ruiskubetonoinnin salaojat 1532 Ruiskubetonoinnin salaojat S, YS Ei mallinneta E S Ei mallinneta E RS Salaojaputki mallinnetaan tilavuuskappaleena tai 3D- taiteviivana, korkeus z annetaan vesijuoksusta TM Mallinnetaan 3D-taiteviivoina xyz- koordinaatistossa. kohdan 1531 mukaan salaojatyyppi kiinnitystapa

42 Geometria akollinen IM4- määritysten mukainen RS-vaihe: Ruiskubetonisalaojan solumuovimattoa ja suojaavia ruiskubetonikerroksia ei mallinneta. Mahdollisia ruiskubetonisalaojan huuhteluyhteitä ei ole tarpeen mallintaa.

43 Muut ruiskubetonointirakenteet 1539 Muut ruiskubetonointirakenteet S, YS Rakenne mallinnetaan tapauskohtaisesti tilavuuskappaleena tai pintana S Kuten edellisessä vaiheessa RS Kuten edellisessä vaiheessa TM sovitaan tapauskohtaisesti ominaisuudet määritellään tapauskohtaisesti Geometria akollinen IM4- määritysten mukainen RS-vaihe: Vähimmäisvaatimukset ruiskubetonin osalta kohdan 1531 mukaan.

44 1600 Maaleikkaukset ja kaivannot Maaleikkaukset 1610 Maaleikkaukset S, YS Mallinnetaan leikkauksen tai kaivannon alapintana S Mallinnetaan leikkauksen tai kaivannon alapintana RS Mallinnetaan leikkauksen tai kaivannon alapintana TM Leikkauksen alapinta mallinnetaan pintana xyz-koordinaatistossa rakennusosaan 2012 (Alin yhdistelmäpinta) tai 2011 (väylärakenteen alapinta). kaivumassojen läjitys (rajoitukset esitetään omana aluerajauksena xyz-koordinaatistossa) Geometria akollinen IM4- määritysten mukainen utki- ja johtokaivannot Rumpukaivannot 1621 utki- ja johtokaivannot 1622 Rumpukaivannot S, YS Ei mallinneta E S kaivannon luiskat ja pohja mallinnetaan pintana Kaivojen sakkapesille ei ole välttämätöntä mallintaa erillisiä syvennyksiä kaivantoihin RS kaivannon luiskat ja pohja mallinnetaan pintana Kaivojen sakkapesille ei ole välttämätöntä mallintaa erillisiä syvennyksiä kaivantoihin kaikki yli 2 metriä pitkät tonttiliittymät mallinnetaan kaivannon alapintana TM ankekohtaisesti kaivannon alapinta mallinnetaan pintana xyz- koordinaatistossa. kaivumassojen läjitys (rajoitukset esitetään omana aluerajauksena xyz-koordinaatistossa)

45 Geometria akollinen IM4- määritysten mukainen Rakennus- ja siltakaivannot 1624 Rakennus- ja siltakaivannot S, YS 3D- aluerajauksena tai pintana S kaivannon pohja ja luiskat mallinnetaan pintana RS kaivannon pohja ja luiskat mallinnetaan pintana Luovutusaineisto sisältää pinnan lisäksi pinnan muodostavat taiteviivat TM kaivannon pohja ja luiskat mallinnetaan pintana kaivumassojen läjitys (rajoitukset esitetään omana aluerajauksena xyz-koordinaatistossa) Geometria akollinen IM4- määritysten mukainen Massanvaihtoon kuuluvat kaivannot 1625 Massanvaihtoon kuuluvat kaivannot S, YS 3D- aluerajauksena tai merkittävien rakenteiden osalta pintana S kaivannon pohja ja luiskat mallinnetaan pintana RS kaivannon pohja ja luiskat mallinnetaan pintana Luovutusaineisto sisältää pinnan lisäksi pinnan muodostavat taiteviivat TM kaivannon pohja ja luiskat mallinnetaan pintana
