1 Sivu 1 (6) KaS (Kaakkois-Suomi) Akkamäen risteyssilta Vt 13, Kokkola - Nuijamaa / Lappeenranta Suunnitelman numero R15/19459 Teräsbetoninen laattakehäsilta II (BlkII) Jännemitta (m) Hyödyllinen leveys (m) 15,95 Vapaa-aukko (m) 6,5 Vinous (gon) 0,4 Kokonaispituus (m) 7,07 Kannen pituus (m) 7,069 Suunnittelukuorma LM1, LM3/ Sijaintikoodit 000 Koko silta 100 Jalka Jalka Päällysrakenne (Kehä) 600 Varusteet ja laitteet Suunnittelutoimisto Insinööritoimisto SUUNNITTELUKIDE OY SUUNNITTELIJA Laati: Simo Siippola Tarkasti: Jussi Kurhinen TILAAJA Tarkastus Hyväksyntä

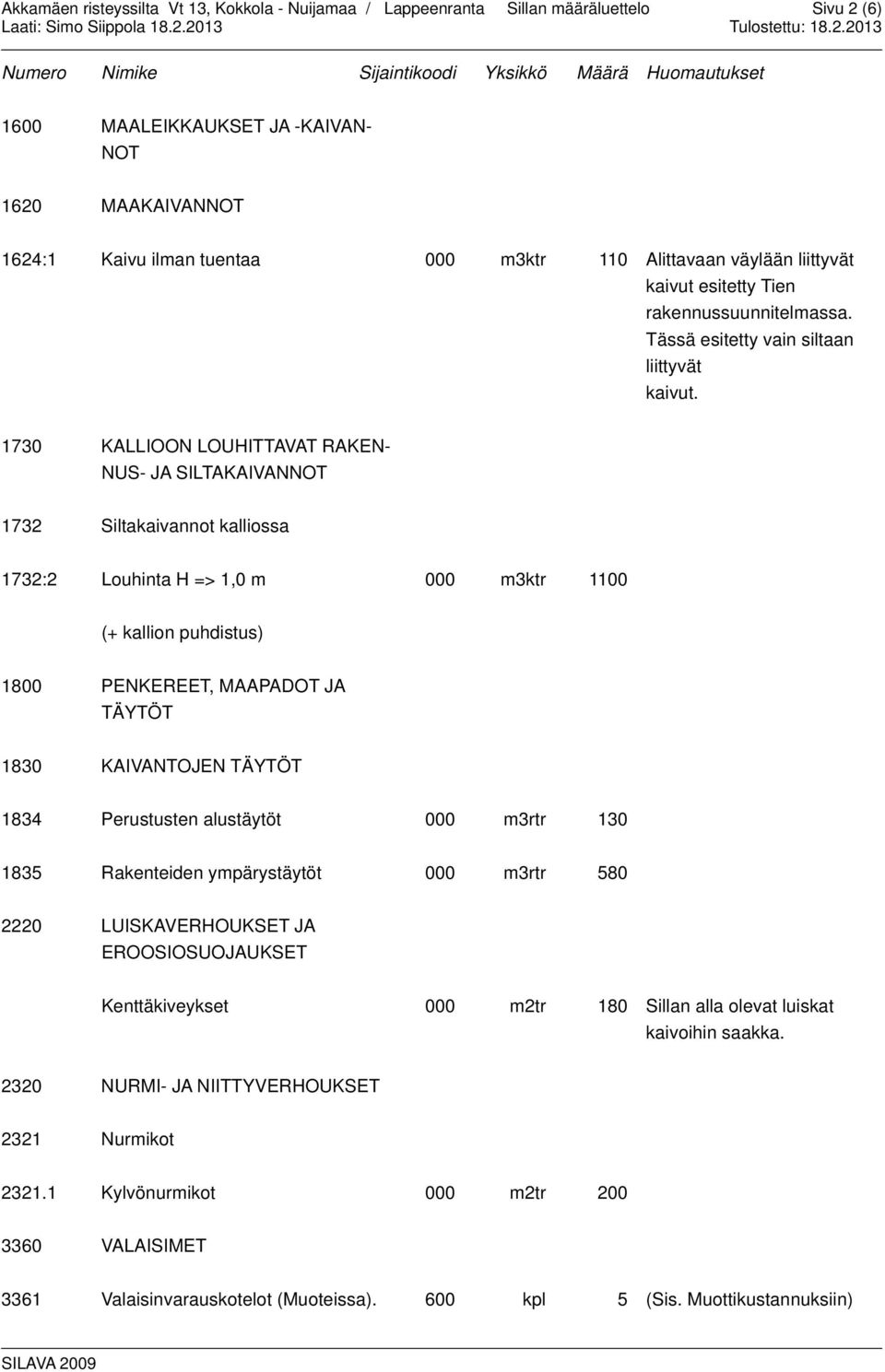

2 Sivu 2 (6) 1600 MAALEIKKAUKSET JA -KAIVAN- NOT 1620 MAAKAIVANNOT 1624:1 Kaivu ilman tuentaa 000 m3ktr 110 Alittavaan väylään liittyvät kaivut esitetty Tien rakennussuunnitelmassa. Tässä esitetty vain siltaan liittyvät kaivut KALLIOON LOUHITTAVAT RAKEN- NUS- JA SILTAKAIVANNOT 1732 Siltakaivannot kalliossa 1732:2 Louhinta H => 1,0 m 000 m3ktr 1100 (+ kallion puhdistus) 1800 PENKEREET, MAAPADOT JA TÄYTÖT 1830 KAIVANTOJEN TÄYTÖT 1834 Perustusten alustäytöt 000 m3rtr Rakenteiden ympärystäytöt 000 m3rtr LUISKAVERHOUKSET JA EROOSIOSUOJAUKSET Kenttäkiveykset 000 m2tr 180 Sillan alla olevat luiskat kaivoihin saakka NURMI- JA NIITTYVERHOUKSET 2321 Nurmikot Kylvönurmikot 000 m2tr VALAISIMET 3361 Valaisinvarauskotelot (Muoteissa). 600 kpl 5 (Sis. Muottikustannuksiin)

3 Sivu 3 (6) Valukotelon tyyppi suunnitelmapiirustusten ja valaistussuunnitelman mukaan RAKENNUSTEKNISET RAKEN- NUSOSAT 4200 SILLAT 4207 Sillan peruslaatat 4207:1 Muotit ja telineet 000 m2tr :2 Raudoitteet - teräs A500HW 000 kg :4 Betoni - betoni C30/ m3rtr SILLAN PÄÄLLYSRAKENNE 4221 Betonirakenteet päällysrakenteessa 4221:1 Muotit - kehäsiltojen jalat ja siipimuurit 400 m2tr kehäsiltojen laatta tai -palkki 400 m2tr :2 Raudoitteet - teräs A500HW 400 kg :4 Betoni - betoni C30/ m3rtr 198 * P m3rtr betoni C35/ m3rtr 2,5 * P m3rtr 2, Päällysrakenteen pintojen verhoukset Betonipintojen impregnointi 400 m2tr 34 Sisältää hiekkapuhalluksen.

4 Sivu 4 (6) Aineen uusintakäsittelyväli >15v Eristys Eristysalustan hiekkapuhallus 400 kan-m2 328 (sis. jalkojen ulkopinnat) Epoksitiivistys 400 m2tr kertainen Kermieristys - kumibitumiliuossively 400 m2 216 Eristys jalkojen alueella. - kumibitumikermikeristys (2 krt.) 400 kan-m2 159 (sis. jaloissa olevan osuuden) - kumibitumikermikeristys (1 krt.) 400 kan-m2 169 (jalat) Maanvastaisten pintojen eristys (2.krt) 400 m2tr 158 (2-kertainen kumibitumisively) Reunapalkin sisäpinnan kumibitumi- 400 m2tr 7 sively 4230 SILLAN KANNEN PINTARA- KENTEET Sääsuoja eristämistä varten 400 m2tr 112 Sääsuojan vuokra-aika 1 kk Mittayksiköllä tarkoitetaan eristettävän pinnan alaa 4232 Eristyksen suojaus Suojakerros kuitukankaasta (N3) 400 kan-m2 112 Kuitukangas + 20 mm:n ja hiekasta (kannella) hiekkakerros - Suojahiekka 100mm 400 m3 22 kehän jalan eristyksen suojana. - kuitukangas (N2) 400 m2 220 Kehän jalan eristyksen suojana 4233 Sillan päällyste Asfalttibetoni (AB) - AB 22/ m2tr 112

5 Sivu 5 (6) - SMA 16/ m2tr - Esitetty tien rak. suunnitelmassa Täytekerros murskeesta 400 m3tr SILLAN VARUSTEET JA LAITTEET Saumausmassat - kumibitumipohjaiset saumaus- 600 mtr 46 (reunapalkin viereiset saumat ja massat poikittaiset sahaukset AB:ssa sillan päissä) 4245 Suojalaitteet Teräskaiteet - harva kaide ja korkea 600 mtr kg/m (sisältää johteen). suojaverkko (H2) Kaide varustettu alareunan teräsputkipalkilla (ei sis. painoon). - vinot päät (4 m) 600 kpl 4 Yläjohteen päätesauva ja tiejohteen jäykistepalkki - pengerkaiteet 600 m 112 Siirtymärakenteen matkalla oleva pengerkaide Törmäyssuojat 600 kpl Pintavesien viemäröinti kaivolla 600 kpl 2 ja putkella Kontaktitapit 600 kpl Sähköistyksen putkitukset - putket < ø 110 (muovi) 600 mtr 16 ø 50mm - putket < ø 110 (muovi) 600 mtr 30 JM TELINEET 5520:3 Sillan päällysrakenteen telineet - paikalla valetun sillan telineet maasilta 000 kan-m2 120

6 Sivu 6 (6)
